Hur använder sig Jonas av VattenAtlas?!

Transkript

1 Hur använder sig Jonas av VattenAtlas?!

2 EXEMPEL 1

3 DET OVILLIGA DIKNINGSFÖRETAGET

4 Bakgrund: - En fosfordamm med kalkfilter ska anläggas - Dikningsföretaget är negativa - DF hävdar risk för översvämningar och redan hög belastning av dagvatten

5 Bakgrund: - En fosfordamm med kalkfilter ska anläggas - Dikningsföretaget är negativa - DF hävdar risk för översvämningar och redan hög belastning av dagvatten Arbetsuppgift för Jonas: - Avgränsa avrinningsområdet - Analysera markanvändningen - Bedöma påverkan från anläggningen

6

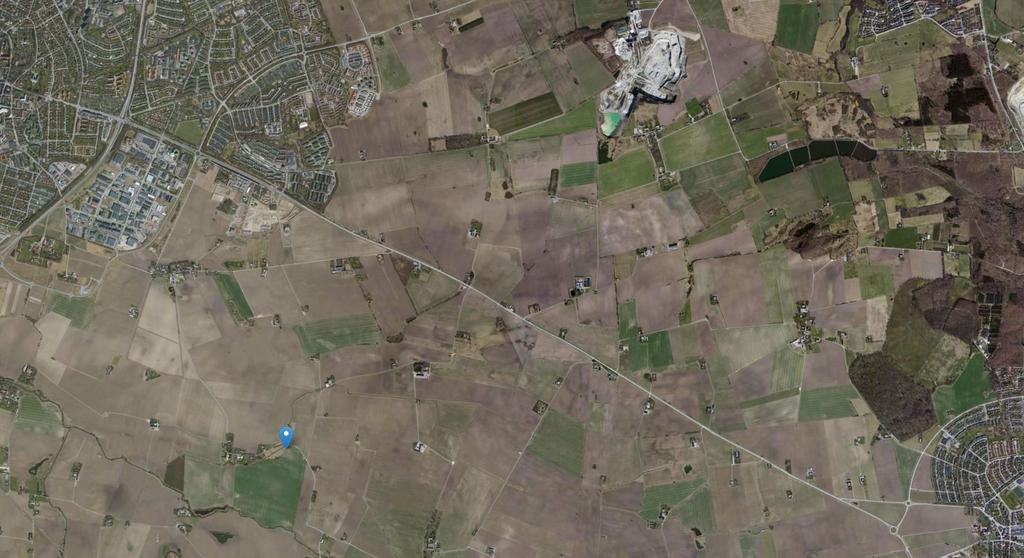

7 Placering kalkfilter/damm Skikt: - Mindre delavrinningsområden - Dagvattenområden - Ytavrinning

8 Skikt: - Mindre delavrinningsområden - Ytavrinning - Dagvattenområden Verktyg: - Yta - Linje - Punkt Placering kalkfilter/damm

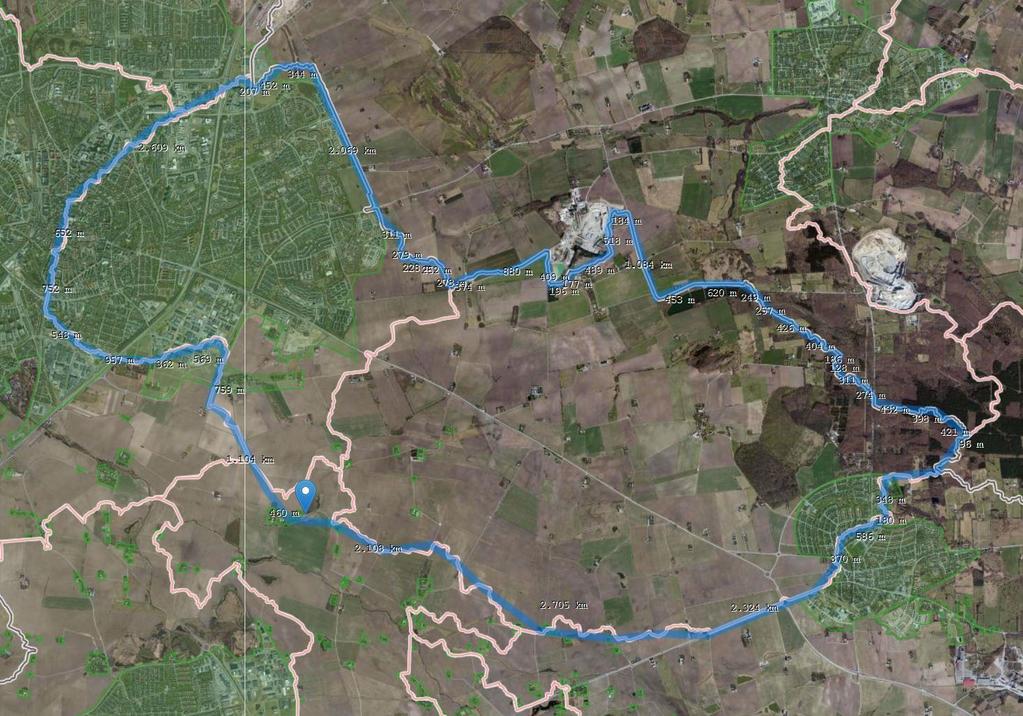

9 Placering kalkfilter/damm Den blå linjen markerar hela avrinningsområdet för Råbydiket vid kalkfilteranläggningen, ca 39 km2

10 Placering kalkfilter/damm Grönmarkerade områden, västra Dalby (ca 0,7 km2) och östra Lund (ca 10 km 2) är områden med dagvattenhantering. Dessa områden har avlastas från Råbydiket. Dalby går via Dalbydiket och från Lund går det i kulvertar direkt till Höje å.

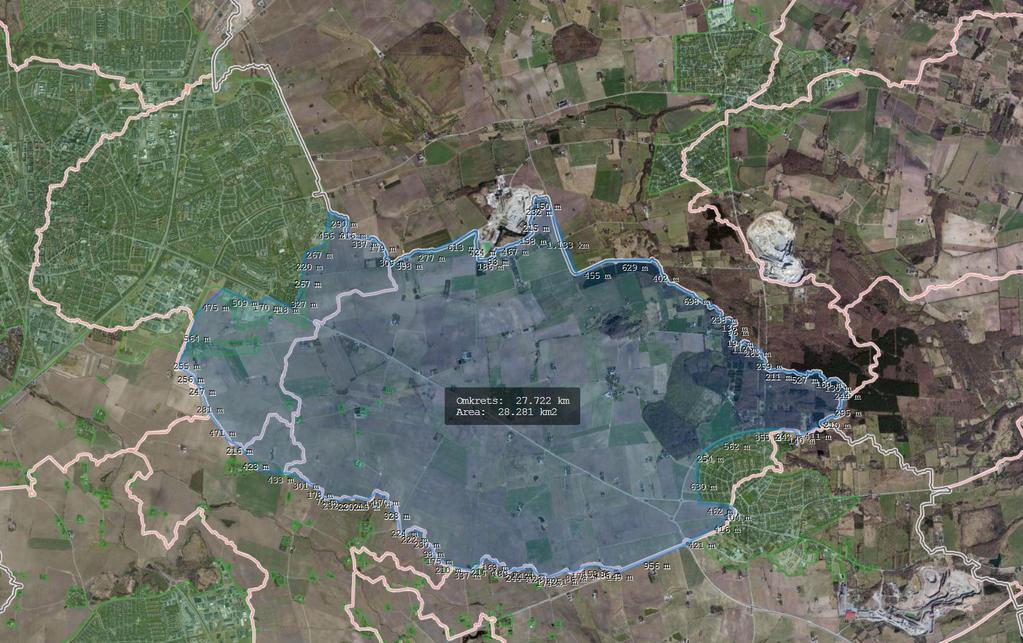

11 Placering kalkfilter/damm Råbydikets faktiska avrinningsområde idag ca 28 km2

12 Råbydikets faktiska avrinningsområde idag ca 28 km2-25% Placering kalkfilter/damm

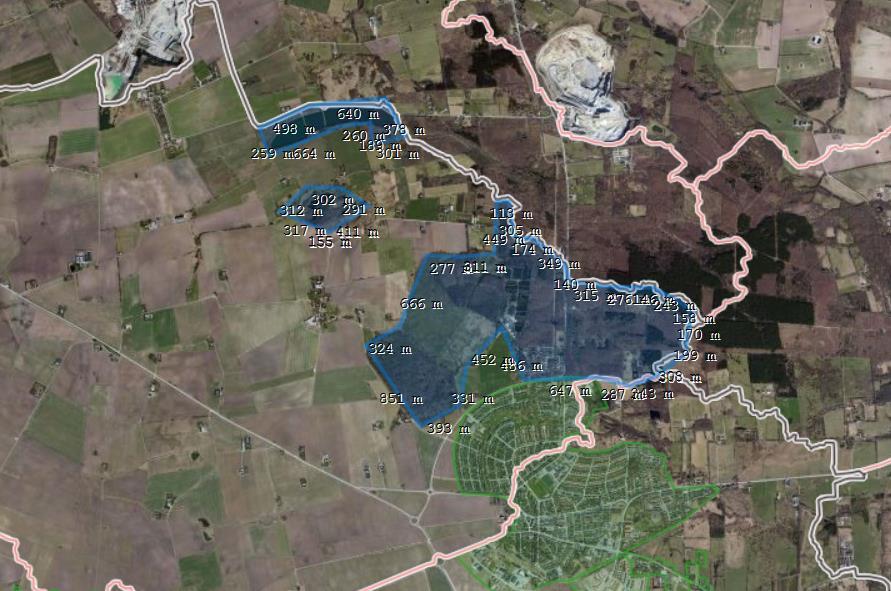

13 Billebjer, Dalby söderskog och Rögle dammar sammanlagt ca 3 km2

14 Södra Råbylund, den blåmarkerade ytan (ca 0,7 km2) har exploaterats, dagvatten fördröjs i Råbysjön, leder inte till snabbare/högre flöden i Råbydiket.

15 Slutsats - Området avlastat 25% vatten - Mellan 80-90% åkermark - Nästan O belastning av dagvatten - Ingen risk för dämning från kalkfilteranläggningen Kunnat lösa uppgiften med andra karttjänster? - Nej, hade f f a inte kunnat avgränsa aro - Kombinera det med dagvattenområden

16 EXEMPEL 2

17 JAG HAR FÅTT HÖRA ATT MITT DIKNINGSFÖRETAG PÅVERKAS AV EXPLOATERINGSPLANERNA

18 Bakgrund: - Ett dikningsföretag ska omprövas p g a att en våtmark ska anläggas - En medlem i dikningsföretaget tror att en exploatering en bit bort påverkar dikningsföretaget Arbetsuppgift för Jonas: - Visa att så inte är fallet genom att visa på gräns för avrinningsområdet och riktning på avrinning

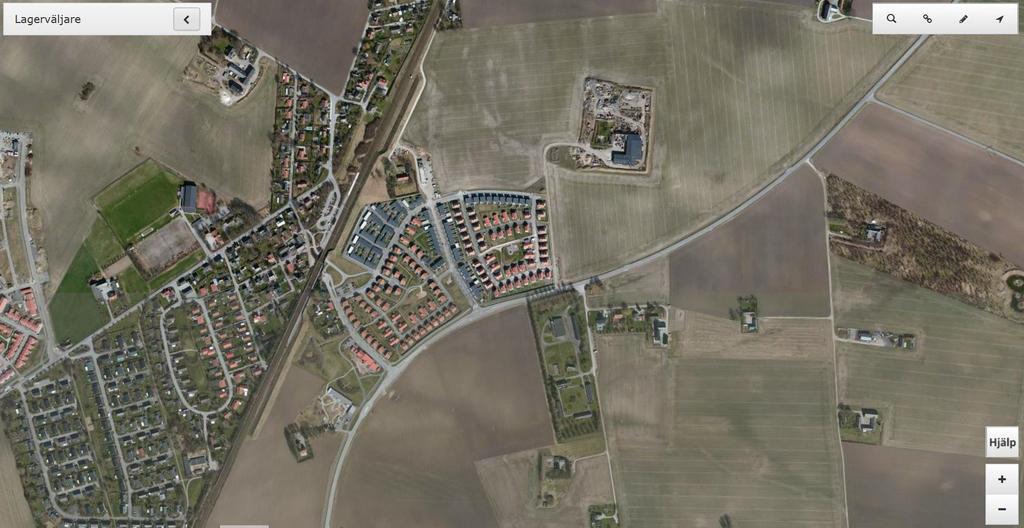

19

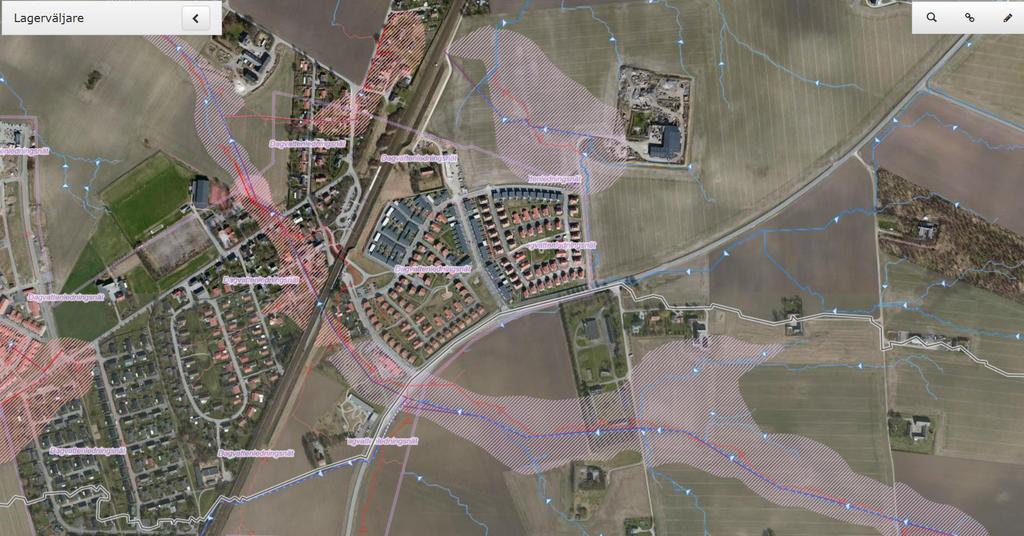

20 Verktyg i VattenAtlas för att lösa uppgiften: - Generera länk till kartbild Skikt som används: - Dikningsföretag - Ytavrinning - VattenAtlas egna avrinningsområden

21

22 Slutsats - Exploateringen påverkar inte dikningsföretaget Kunnat lösa uppgiften med andra karttjänster? - Nej, SMHI:s avrinningsområden visar fel just här - Ytavrinning finns bara i VattenAtlas

23 EXEMPEL 3

24 VAR HAR TRÄDFÄLLNINGEN LÄNGS KÄVLINGEÅN ÄGT RUM?

25 Bakgrund: - Mängder av träd har fällts inom strandskyddat område längs Kävlingeån

26 Bakgrund: - Mängder av träd har fällts inom strandskyddat område längs Kävlingeån Arbetsuppgift för Jonas: - Att åskådliggöra för tillsynsmyndigheten Kävlinge kommun var trädfällningen ägt rum

27 Verktyg i VattenAtlas för att lösa uppgiften: - Yta - Generera länk till kartbild Skikt som används: - Flygbild

28 Markering visar vilka träd som har fällts

29 Slutprodukt - Länkar till kartbilder i VattenAtlas infogade som hyperlänkar i en sammanställande word-fil

30 Slutprodukt - Länkar till kartbilder i VattenAtlas infogade som hyperlänkar i en sammanställande word-fil Kunnat lösa uppgiften med andra karttjänster? - Ja, hade kunnat göra skärmdumpar av flygbilder från Google maps eller Hitta.se, klippt in dom i ppt-fil, och markerat berörda områden

31 Slutprodukt - Länkar till kartbilder i VattenAtlas infogade som hyperlänkar i en sammanställande word-fil Kunnat lösa uppgiften med andra karttjänster? - Ja, hade kunnat göra skärmdumpar av flygbilder från Google maps eller Hitta.se, klippt in dom i ppt-fil, och markerat berörda områden - Men VattenAtlas ger en levande karta, zooma inut och lägga till annan information

32 EXEMPEL 4

33 PRIVATPERSON ANMÄLER UTSLÄPP I MINDRE VATTENDRAG

34 Bakgrund: - En privatperson har noterat någon form av utsläpp, kanske gödsel, i ett litet vattendrag i Kävlingeåns aro, Tomelilla kommun

35 Bakgrund: - En privatperson har noterat någon form av utsläpp, kanske gödsel, i ett litet vattendrag i Kävlingeåns aro, Tomelilla kommun Arbetsuppgift för Jonas: - Att hjälpa MF med att avgränsa avrinningsområdet - Att se om det inom avrinningsområdet finns t ex gödselbrunnar

36 Verktyg i VattenAtlas för att lösa uppgiften: - Linje - Yta - Generera länk till kartbild

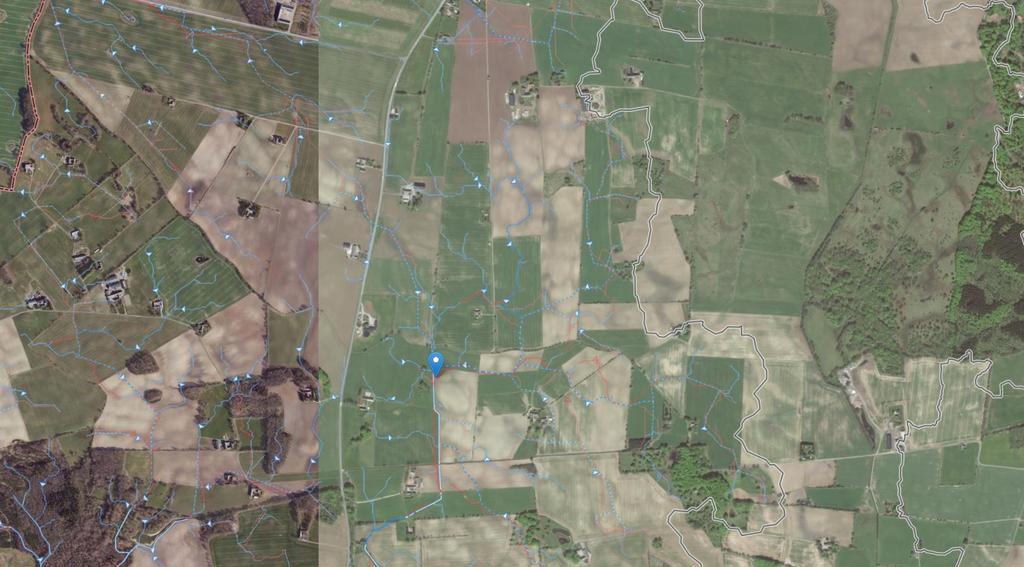

37 Verktyg i VattenAtlas för att lösa uppgiften: - Linje - Yta - Generera länk till kartbild Skikt som används: - Dikningsföretag - Ytavrinning - Skikt under rubriken Miljöförvaltning

38

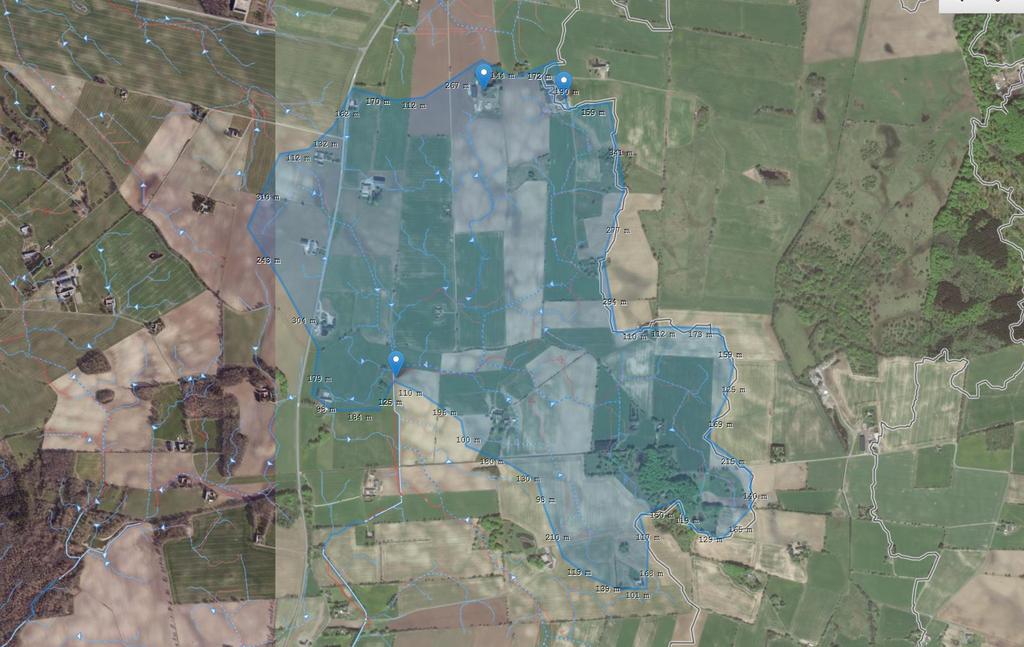

39 Blåmarkerat område är punktens tillrinningsområde. Två norra punkterna är troliga gödselbrunnar

40 Slutprodukt - Länk till kartbild i VattenAtlas infogade som hyperlänkar i ett mail

41 Slutprodukt - Länk till kartbild i VattenAtlas infogade som hyperlänkar i ett mail Kunnat lösa uppgiften med andra karttjänster? - Nej, avrinningsområdet är så litet att VattenAtlas skikt för ytavrinning nödvändigt för att avgränsa aro - Flygbilder för att identifiera gödselbrunnar kan man ju hitta på andra ställen

42 AVSLUTNINGSVIS Ytavrinning suverän för att avgränsa små avrinningsområden - miljöförvaltning Använd VattenAtlas i alla möjliga sammanhang när ni kommunicerar, kollegor, konsulter, allmänhet även om det känns lite krystat Gör en länk till en kartbild och skicka den i mail
