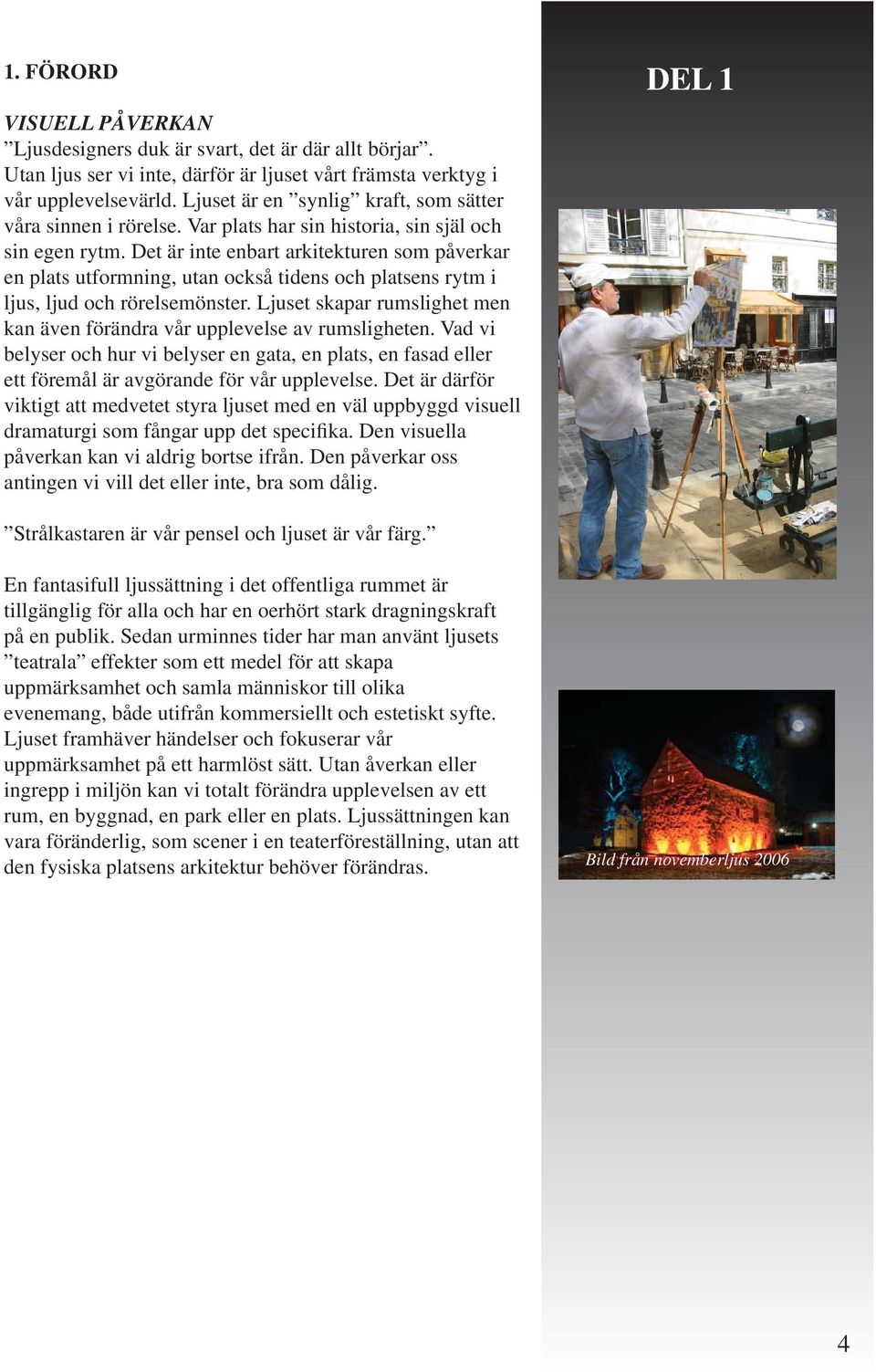

5 1. FÖRORD VISUELL PÅVERKAN Ljusdesigners duk är svart, det är där allt börjar. Utan ljus ser vi inte, därför är ljuset vårt främsta verktyg i vår upplevelsevärld. Ljuset är en synlig kraft, som sätter våra sinnen i rörelse. Var plats har sin historia, sin själ och sin egen rytm. Det är inte enbart arkitekturen som påverkar en plats utformning, utan också tidens och platsens rytm i ljus, ljud och rörelsemönster. Ljuset skapar rumslighet men kan även förändra vår upplevelse av rumsligheten. Vad vi belyser och hur vi belyser en gata, en plats, en fasad eller ett föremål är avgörande för vår upplevelse. Det är därför viktigt att medvetet styra ljuset med en väl uppbyggd visuell dramaturgi som fångar upp det specifika. Den visuella påverkan kan vi aldrig bortse ifrån. Den påverkar oss antingen vi vill det eller inte, bra som dålig. DEL 1 Strålkastaren är vår pensel och ljuset är vår färg. En fantasifull ljussättning i det offentliga rummet är tillgänglig för alla och har en oerhört stark dragningskraft på en publik. Sedan urminnes tider har man använt ljusets teatrala effekter som ett medel för att skapa uppmärksamhet och samla människor till olika evenemang, både utifrån kommersiellt och estetiskt syfte. Ljuset framhäver händelser och fokuserar vår uppmärksamhet på ett harmlöst sätt. Utan åverkan eller ingrepp i miljön kan vi totalt förändra upplevelsen av ett rum, en byggnad, en park eller en plats. Ljussättningen kan vara föränderlig, som scener i en teaterföreställning, utan att den fysiska platsens arkitektur behöver förändras. Bild från novemberljus

6 2. BELYSNINGSPROGRAMMETS SYFTE OCH OMFATTNING DEL 2 BAKGRUND Miljö- och byggnämnden beslutade den 13 juni 2006 att ge tekniska kontoret i uppdrag att ta fram ett belysningsprogram för Täby kommun under Täby är en expansiv förortskommun till Stockholm. I ett längre tidsperspektiv, fram till 2030, är planerna att kommunen ska växa till invånare från dagens invånare. Det är viktigt att Täby är en attraktiv kommun att bosätta sig i. Rätt ljussättning är ett steg på väg mot en mer attraktiv och hållbar kommun. Avgörande för vår upplevelse är hur vi belyser våra allmänna yttre miljöer. Med en väl planerad ljussättning kan stadsrum, gator och parker bli mer överblickbara och trygga. Viktiga stråk kan förtydligas. Ljussättning kan även bidra till att kommunens rum känns trygga att vistas i, utifrån tillgänglighets och ett jämställdhetsperspektiv. Runsten Medverkande i framtagningen av belysningsprogrammet har varit: Ljus & Gestaltning AB i Stockholm: Helena Björnberg (ljusdesigner) Martin Kempe (ljusdesigner/belysningsprojektör) Täby kommun: Kajsa-Stina Åkesson (projektledare, landskapsarkitekt) Poa Collins (gruppledare park och natur landskapsarkitekt) Magnus Nissar (projektledare, infrastruktur) Rolf-Axel Johansson (driftansvarig belysning) Karin Aronsson (gruppledare trafik) Bo Hammerin (brottsförebyggare, Trygg i Täby) Leif Norling (infrastrukturchef) SYFTE Syftet med programmet är att ta fram tydliga riktlinjer och en långsiktig strategi för kommande belysningsplanering och ljussättning i Täby kommun. Projektet omfattar både mer bearbetad belysning och standardbelysning. Programmet skall utgöra underlag för kommande detaljprojektering. Belysningen skall bidra till att skapa: Ökad trygghet och säkerhet Ökad tillgänglighet även med hänsyn till personer med nedsatt syn Minskad skadegörelse 5

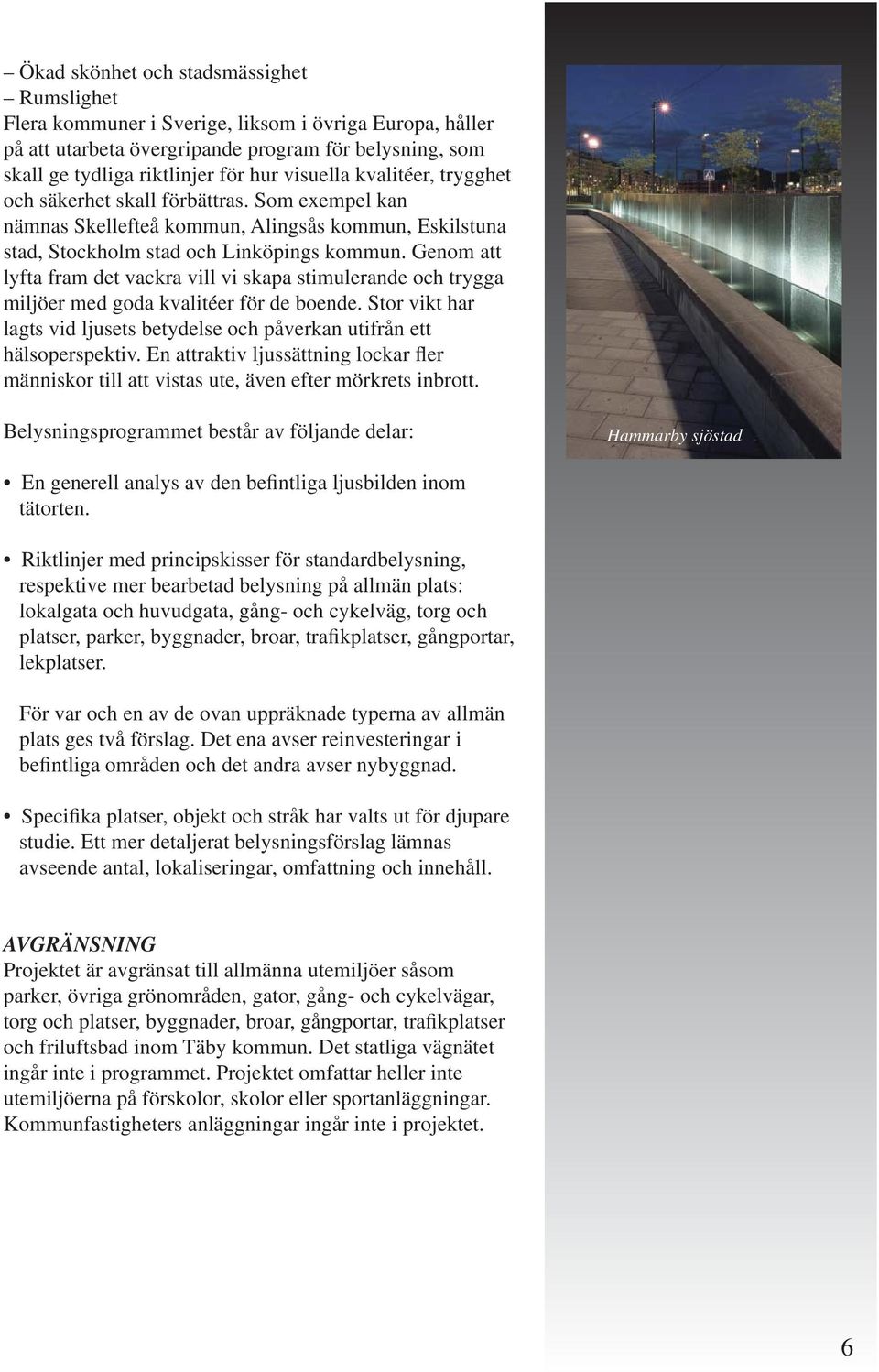

7 Ökad skönhet och stadsmässighet Rumslighet Flera kommuner i Sverige, liksom i övriga Europa, håller på att utarbeta övergripande program för belysning, som skall ge tydliga riktlinjer för hur visuella kvalitéer, trygghet och säkerhet skall förbättras. Som exempel kan nämnas Skellefteå kommun, Alingsås kommun, Eskilstuna stad, Stockholm stad och Linköpings kommun. Genom att lyfta fram det vackra vill vi skapa stimulerande och trygga miljöer med goda kvalitéer för de boende. Stor vikt har lagts vid ljusets betydelse och påverkan utifrån ett hälsoperspektiv. En attraktiv ljussättning lockar fler människor till att vistas ute, även efter mörkrets inbrott. Belysningsprogrammet består av följande delar: Hammarby sjöstad En generell analys av den befintliga ljusbilden inom tätorten. Riktlinjer med principskisser för standardbelysning, respektive mer bearbetad belysning på allmän plats: lokalgata och huvudgata, gång- och cykelväg, torg och platser, parker, byggnader, broar, trafikplatser, gångportar, lekplatser. För var och en av de ovan uppräknade typerna av allmän plats ges två förslag. Det ena avser reinvesteringar i befintliga områden och det andra avser nybyggnad. Specifika platser, objekt och stråk har valts ut för djupare studie. Ett mer detaljerat belysningsförslag lämnas avseende antal, lokaliseringar, omfattning och innehåll. AVGRÄNSNING Projektet är avgränsat till allmänna utemiljöer såsom parker, övriga grönområden, gator, gång- och cykelvägar, torg och platser, byggnader, broar, gångportar, trafikplatser och friluftsbad inom Täby kommun. Det statliga vägnätet ingår inte i programmet. Projektet omfattar heller inte utemiljöerna på förskolor, skolor eller sportanläggningar. Kommunfastigheters anläggningar ingår inte i projektet. 6

8 REKOMMENDATION Armaturtyper och ljuskällor som föreslås i programmet är endast rekommendationer, men föreslagen ljusbild, ljuspunktshöjd och avskärmning skall uppfyllas. Utvecklingen inom belysningstekniken sker mycket snabbt. Nya ljuskällor och nya armaturer med ny optik presenteras på marknaden kontinuerligt. Tendensen är framför allt att förbättra kvalitén på ljuskällor genom förbättrad färgåtergivning samt ökat ljusutbyte (lm/w) vilket innebär mindre energiförbrukning samt ökad livslängd. *Hänvisning: För förklaring av de viktigaste ljusbegreppen se del 10 sid. 58. Ljuskällor 7

9 3. SAMMANFATTNING DEL 3 LJUSETS KULTURELLA BETYDELSE Täby kommun har utvecklats från en bondesocken som i början av 1900-talet omfattade flera stationssamhällen. Villasamhällen med ett nät av lokalgator och områden med flerbostadsbebyggelse har växt fram. Kommunen är rik på grönområden såsom skogspartier, alléer, en mångfald av parker och generösa grönstråk med närhet till vatten. Områden som är vackra, inbjudande och stimulerande att vistas i. Dagsljuset gör oss ständigt medvetna om tid och rörelse genom en kontinuerlig förändring som skapar kontraster, i ett spel mellan skuggor och dagrar. Dagsljuset ger oss möjlighet till att uppleva en större rumslighet, i ett djupt perspektiviskt seende. Det är lätt att orientera sig inom Täby på dagen. När skymningen faller och dagen övergår till natt, förändras och begränsas vårt seende och vår visuella upplevelse. Rumsligheten förändras därmed till en mindre och mer begränsad skala. De belysta korridorerna genom parkerna och utmed vägnätet blir då omgivna av mörker. Ljussatt allé ANALYS Generellt gäller att huvudgator eller lokalgator fram tills idag planerats utifrån en likvärdig belysningsprincip, med samma ljuspunktshöjd och med fokus på körbanans mitt. Det har blivit belysningsanläggningar som följt den tekniska utvecklingen, utan att hänsyn tagits till de olika gatorna eller stadsrummens utformning eller enskilda behov. Under de år som gått har armaturer och ljuskällor kontinuerligt ersatts med nya typer. Det är en blandning av ljuskällor som varierar mellan W högtrycksnatrium till 125 W kvicksilver. På vissa gator används metallhalogen som ljuskälla. Resultatet har blivit en stor variation av armaturer, ljusintensitet och ljusfärger, som gör att det rumsliga helhetsintrycket splittrats. Det är svårt att orientera sig i och mellan områdena. 8

10 GENOMFÖRANDE Ny belysningsteknik möjliggör bättre ljuskvalitéer. Belysningsanläggningen ska fungera i sitt sammanhang, lika bra på dagen som på natten. Val av armaturer och ljuspunktshöjd för torg och parkrum ska skilja sig tydligt från gatans, för att underlätta orientering. Hänsyn ska även tas till de enskilda platsernas utformning och möblering. Belysningen inom Täby kommun skall ge en tydlig visuell vägledning som återger växtlighet, byggnader och de offentliga rummens material på ett fördelaktigt sätt. Det är av stor vikt att ljuskällorna har en god färgåtergivning, som förstärker kontrasterna och förbättrar orienteringen. Kompass Målsättningen med belysningsprogrammet är att strukturera ljusmiljön, förbättra den befintliga anläggningen samt att samordna nya belysningsanläggningar. En väl genomtänkt ljussättning minskar vandaliseringen. Eftersom fler människor lockas ut, är färre personer benägna att slå sönder, det som allmänt upplevs som vackert och tryggt. Ljuset skapar ett marknadsmässigt mervärde, en status, något att vara stolt över. 9

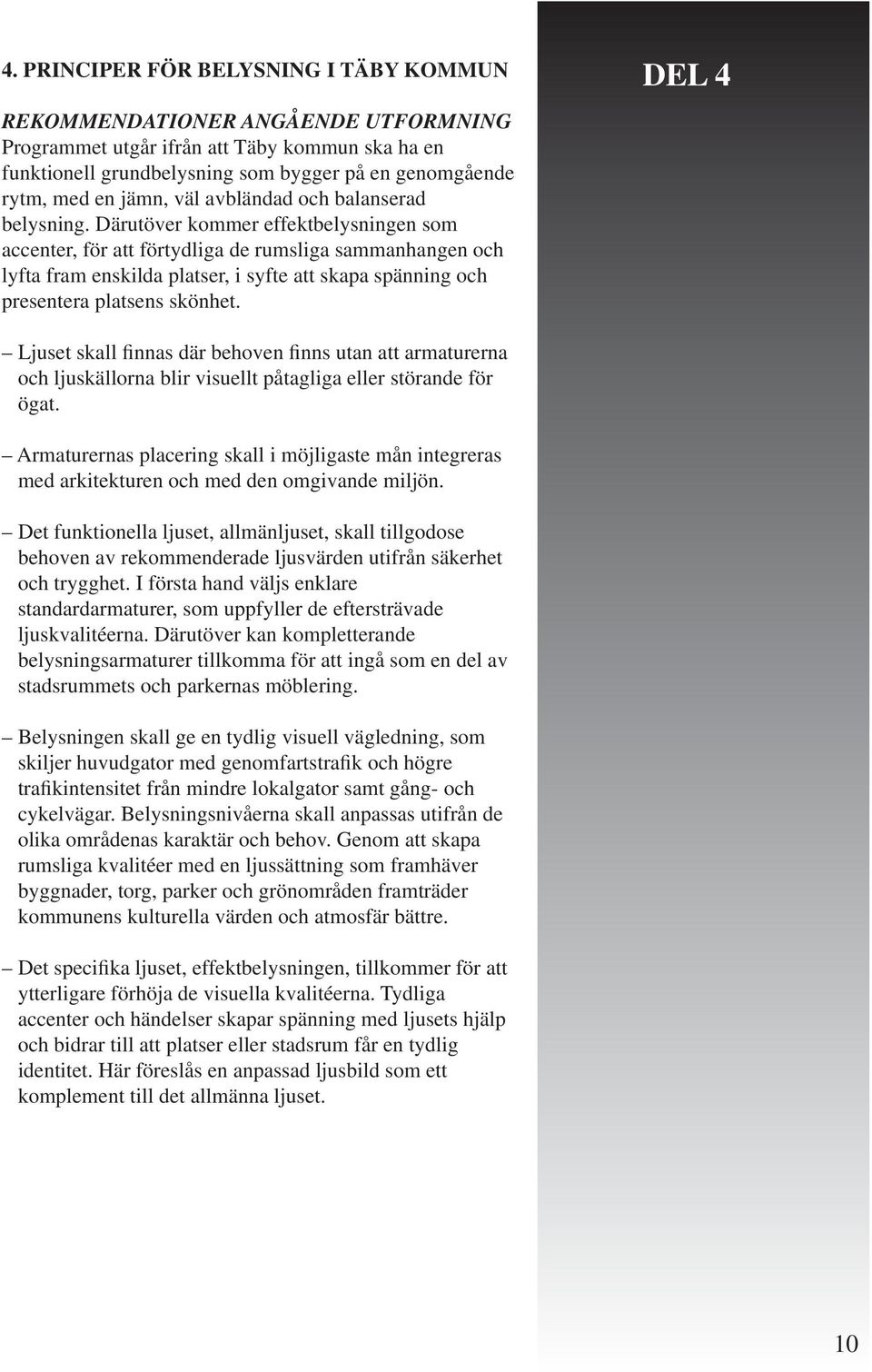

11 4. PRINCIPER FÖR BELYSNING I TÄBY KOMMUN REKOMMENDATIONER ANGÅENDE UTFORMNING Programmet utgår ifrån att Täby kommun ska ha en funktionell grundbelysning som bygger på en genomgående rytm, med en jämn, väl avbländad och balanserad belysning. Därutöver kommer effektbelysningen som accenter, för att förtydliga de rumsliga sammanhangen och lyfta fram enskilda platser, i syfte att skapa spänning och presentera platsens skönhet. DEL 4 Ljuset skall finnas där behoven finns utan att armaturerna och ljuskällorna blir visuellt påtagliga eller störande för ögat. Armaturernas placering skall i möjligaste mån integreras med arkitekturen och med den omgivande miljön. Det funktionella ljuset, allmänljuset, skall tillgodose behoven av rekommenderade ljusvärden utifrån säkerhet och trygghet. I första hand väljs enklare standardarmaturer, som uppfyller de eftersträvade ljuskvalitéerna. Därutöver kan kompletterande belysningsarmaturer tillkomma för att ingå som en del av stadsrummets och parkernas möblering. Belysningen skall ge en tydlig visuell vägledning, som skiljer huvudgator med genomfartstrafik och högre trafikintensitet från mindre lokalgator samt gång- och cykelvägar. Belysningsnivåerna skall anpassas utifrån de olika områdenas karaktär och behov. Genom att skapa rumsliga kvalitéer med en ljussättning som framhäver byggnader, torg, parker och grönområden framträder kommunens kulturella värden och atmosfär bättre. Det specifika ljuset, effektbelysningen, tillkommer för att ytterligare förhöja de visuella kvalitéerna. Tydliga accenter och händelser skapar spänning med ljusets hjälp och bidrar till att platser eller stadsrum får en tydlig identitet. Här föreslås en anpassad ljusbild som ett komplement till det allmänna ljuset. 10

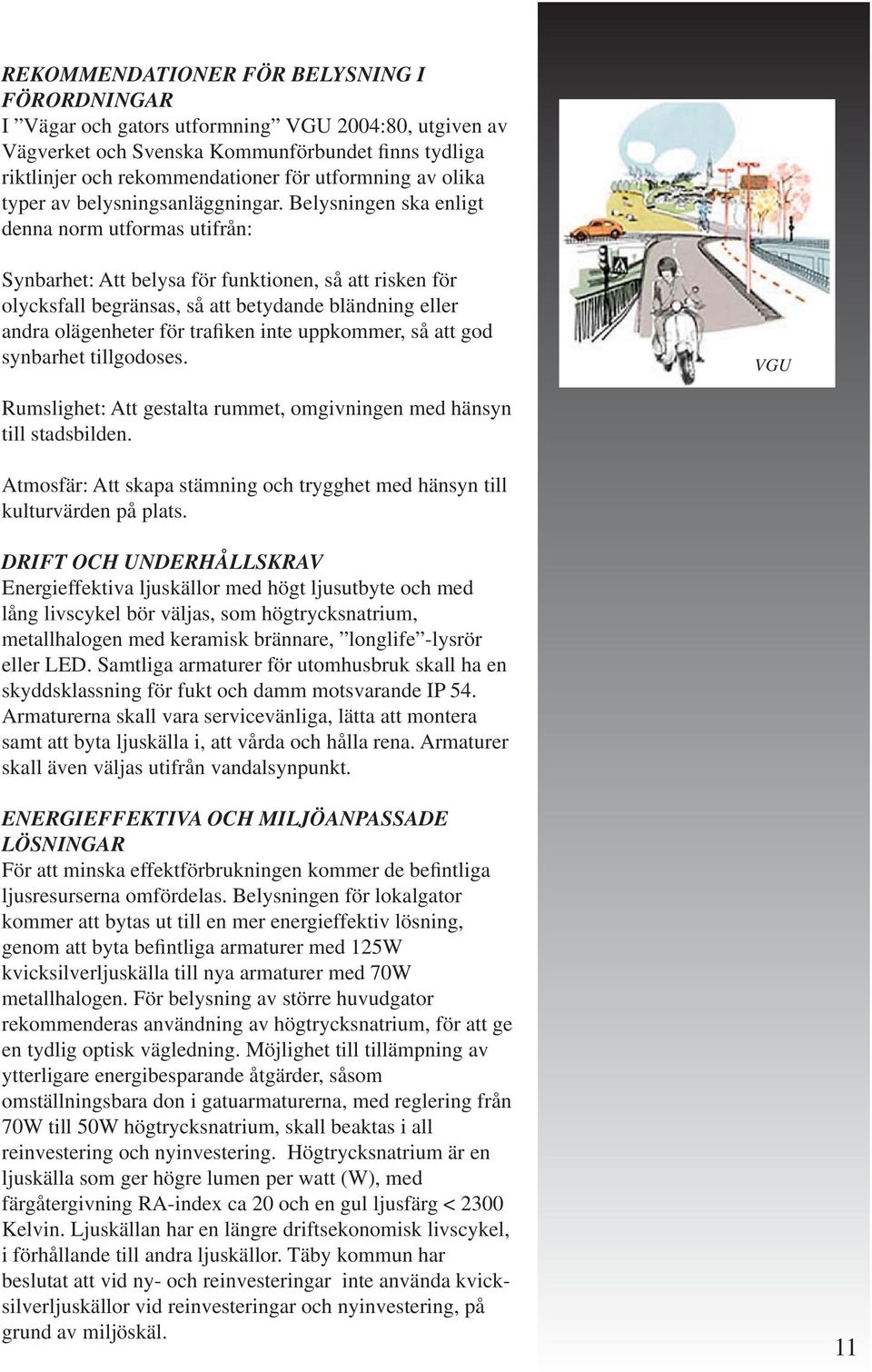

12 REKOMMENDATIONER FÖR BELYSNING I FÖRORDNINGAR I Vägar och gators utformning VGU 2004:80, utgiven av Vägverket och Svenska Kommunförbundet finns tydliga riktlinjer och rekommendationer för utformning av olika typer av belysningsanläggningar. Belysningen ska enligt denna norm utformas utifrån: Synbarhet: Att belysa för funktionen, så att risken för olycksfall begränsas, så att betydande bländning eller andra olägenheter för trafiken inte uppkommer, så att god synbarhet tillgodoses. VGU Rumslighet: Att gestalta rummet, omgivningen med hänsyn till stadsbilden. Atmosfär: Att skapa stämning och trygghet med hänsyn till kulturvärden på plats. DRIFT OCH UNDERHÅLLSKRAV Energieffektiva ljuskällor med högt ljusutbyte och med lång livscykel bör väljas, som högtrycksnatrium, metallhalogen med keramisk brännare, longlife -lysrör eller LED. Samtliga armaturer för utomhusbruk skall ha en skyddsklassning för fukt och damm motsvarande IP 54. Armaturerna skall vara servicevänliga, lätta att montera samt att byta ljuskälla i, att vårda och hålla rena. Armaturer skall även väljas utifrån vandalsynpunkt. ENERGIEFFEKTIVA OCH MILJÖANPASSADE LÖSNINGAR För att minska effektförbrukningen kommer de befintliga ljusresurserna omfördelas. Belysningen för lokalgator kommer att bytas ut till en mer energieffektiv lösning, genom att byta befintliga armaturer med 125W kvicksilverljuskälla till nya armaturer med 70W metallhalogen. För belysning av större huvudgator rekommenderas användning av högtrycksnatrium, för att ge en tydlig optisk vägledning. Möjlighet till tillämpning av ytterligare energibesparande åtgärder, såsom omställningsbara don i gatuarmaturerna, med reglering från 70W till 50W högtrycksnatrium, skall beaktas i all reinvestering och nyinvestering. Högtrycksnatrium är en ljuskälla som ger högre lumen per watt (W), med färgåtergivning RA-index ca 20 och en gul ljusfärg < 2300 Kelvin. Ljuskällan har en längre driftsekonomisk livscykel, i förhållande till andra ljuskällor. Täby kommun har beslutat att vid ny- och reinvesteringar inte använda kvicksilverljuskällor vid reinvesteringar och nyinvestering, på grund av miljöskäl. 11

13 För belysning av gång- och cykelstråk, i parker och på torg föreslås 35W metallhalogen som ljuskälla. Metallhalogen ger ungefär lika många lumen per watt (W) som högtrycksnatrium, men med ca tjugofem procent kortare livscykel. Ljuskällan bör ha en färgåtergivning med RA-index > 80 och en vit ljusfärg < 3000 Kelvin. Färgåtergivningen har stor betydelse för kontrastseendet. Framför allt på lokalgator, i parker och på torg, där många människor rör sig sig i ett friare, mönster är det viktigt att färger och kontraster blir tydliga. Inom kommunen rekommenderas väl avbländade armaturer, för att undvika synnedsättande effekter samt störande ljusstrålning in i bostäderna. Ljusföroreningar bör undvikas. Light pollution är ett begrepp som beskriver onödigt spilljus, oavskärmat ljus som ger bländning och det som ger onödig ljusstrålning i atmosfären. Det är en ljusstrålning som hindrar ögat från att uppleva en mörkare omgivning, natthimlen, stjärnhimmel eller månljuseffekter. Light pollution VISUELLA VÄRDEN Att ögat dras till ljuset är välkänt. Men att bländning hindrar ögats möjlighet till ett djupare perspektiviskt seende är sällan uttalat eller formulerat. God synbarhet är viktigt ur trygghetssynpunkt. Kommunens allmänna gator och parkvägar som underhålls, har krav på belysning. Belysningen är fokuserad till vägnätet. I Täby är gång- och cykelvägarna genom parkerna, oftast placerade i parkernas mitt, vilket blir påtagligt efter mörkrets inbrott. Kontrasten mellan ljus och mörker blir ännu mer definitiv med bländande armaturer. I tunnlar av ljusstrålar exponeras personer som rör sig utmed dessa vägar. Att synas utan att förmå att se sin omgivning skapar utsatthet och rädsla. Belysning är en tillgänglighetsfråga och en jämställdhetsfråga. I många kommuner liksom i Täby har trygghetsmätningar gjorts. Det har visat sig att kvinnor i allmänhet känner sig mer otrygga och utsatta under kvällstid. Dålig eller obefintlig belysning påverkar individens rörelsefrihet. Bländning 12

14 5. VISUELLA LJUSUPPLEVELSER FÄRGÅTERGIVNING För att förtydliga vad som menas med Ra-index visar bilderna till höger (fotomontage) på de visuella skillnaderna mellan de vanligaste förekommande ljuskällorna i kommunen. Lägre färgåtergivning ger sämre kontraster. Hur man upplever skillnaderna är individuellt men det finns aldrig något annat än ett rent ekonomiskt mervärde i att använda sig av en ljuskälla med dålig färgåtergivning. En oberoende studie gällande trafiksäkerhet som gjorts av Lighting Research Center i New York, kan vara av intresse när det gäller ljusfärger. Där jämför man vitt ljus kontra gult ljus i gatubelysning under verkliga förhållanden. Målet var att ta reda på hur ljuset påverkar en bilförares visuella prestanda och reaktion vid nattkörning under gatubelysning. Särskilt intresse riktades mot det perifera seendets reaktionstid, vilket är en indikator på förarens förmåga att se och reagera på faror som ofta ligger utanför ögats normala fokusområde. Tretton förare genomförde totalt 14 provkörningar i tre belysningsförhållanden och deras reaktionstider mättes. Totalt 546 provkörningar genomfördes nattetid. De statistiskt bekräftade resultaten visade att reaktionstiderna var kortare och därmed även bromssträckorna, som var cirka en meter kortare för det vita ljuset än när man använde sig av högtrycksnatrium, med samma ljusnivå. DEL 5 Högtrycksnatrium Högtrycksnatrium Metallhalogen Metallhalogen Kvicksilver 13

15 BLÄNDNING Mörkerseendet försämras med åldern. För personer med nedsatt syn tar det längre tid för ögat att ställa om från ljus till mörker. När ögat adapterar en högre ljusnivå har det svårt att snabbt ställa om till lägre ljusnivåer och därmed försämras mörkerseendet. Framför allt de synsvaga som upplever bländning får svårt att orientera sig efter mörkrets inbrott. Bländande hindrar mörkerseendet och omgivningen framstår då som en hotfull och mörk barriär. Bländning 14

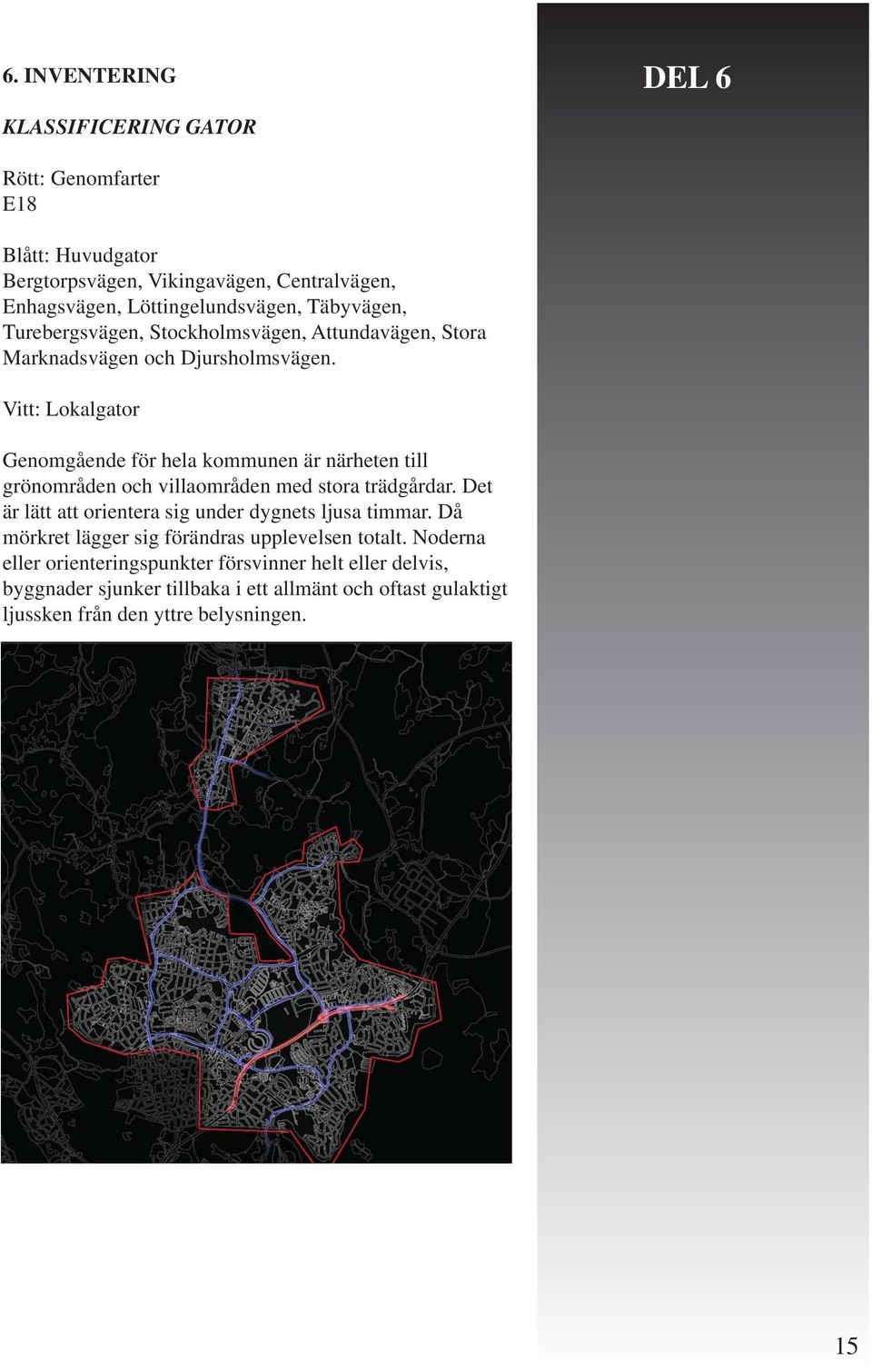

16 6. INVENTERING DEL 6 KLASSIFICERING GATOR Rött: Genomfarter E18 Blått: Huvudgator Bergtorpsvägen, Vikingavägen, Centralvägen, Enhagsvägen, Löttingelundsvägen, Täbyvägen, Turebergsvägen, Stockholmsvägen, Attundavägen, Stora Marknadsvägen och Djursholmsvägen. Vitt: Lokalgator Genomgående för hela kommunen är närheten till grönområden och villaområden med stora trädgårdar. Det är lätt att orientera sig under dygnets ljusa timmar. Då mörkret lägger sig förändras upplevelsen totalt. Noderna eller orienteringspunkter försvinner helt eller delvis, byggnader sjunker tillbaka i ett allmänt och oftast gulaktigt ljussken från den yttre belysningen. 15

17 GATOR ALLMÄNT I kommunens belysningsanläggning råder en stor variation av armaturer och ljuskällor, inte bara mellan likartade gator utan även på samma gata. De flesta armaturer är av typ byhattar eller olika typer av koffertarmaturer med kupat glas. Kupan ger en större spridning av ljusstrålarna, på bekostnad av bländning. Armaturerna är bestyckade med högtrycksnatrium alternativt kvicksilver, även lågtrycksnatrium förekommer om än sparsamt. Ljuspunktshöjden mellan 7m-10m, är i stort sett enhetligt och gäller både för huvudgator, lokalgator och mindre villagator. Eftersom inte hänsyn tagits till de skilda gatornas karaktär uppstår ett splittrat helhetsintryck som försvårar orienteringen. Byhatt Armatur med kupat glas Armatur med planglas 16

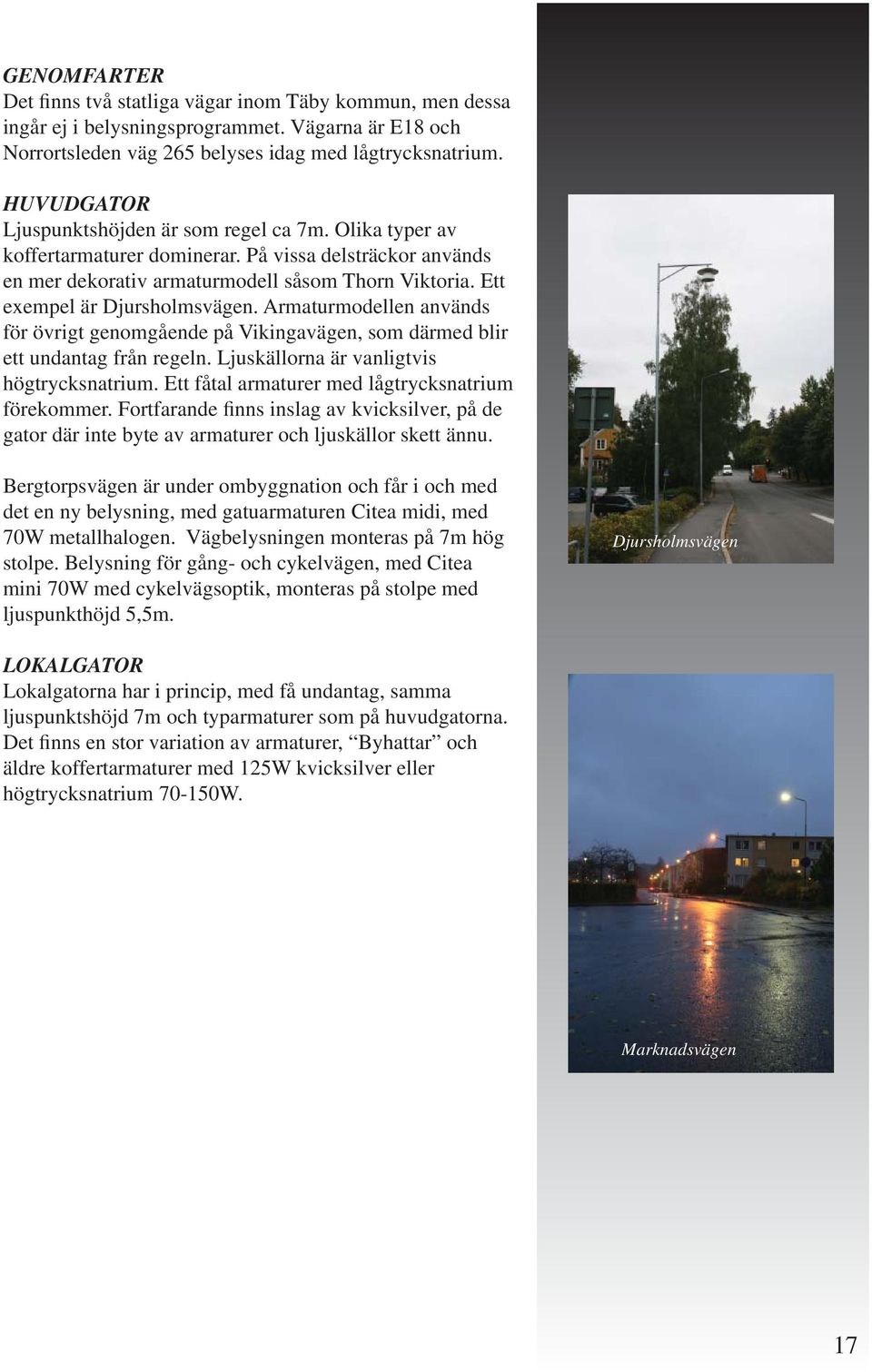

18 GENOMFARTER Det finns två statliga vägar inom Täby kommun, men dessa ingår ej i belysningsprogrammet. Vägarna är E18 och Norrortsleden väg 265 belyses idag med lågtrycksnatrium. HUVUDGATOR Ljuspunktshöjden är som regel ca 7m. Olika typer av koffertarmaturer dominerar. På vissa delsträckor används en mer dekorativ armaturmodell såsom Thorn Viktoria. Ett exempel är Djursholmsvägen. Armaturmodellen används för övrigt genomgående på Vikingavägen, som därmed blir ett undantag från regeln. Ljuskällorna är vanligtvis högtrycksnatrium. Ett fåtal armaturer med lågtrycksnatrium förekommer. Fortfarande finns inslag av kvicksilver, på de gator där inte byte av armaturer och ljuskällor skett ännu. Bergtorpsvägen är under ombyggnation och får i och med det en ny belysning, med gatuarmaturen Citea midi, med 70W metallhalogen. Vägbelysningen monteras på 7m hög stolpe. Belysning för gång- och cykelvägen, med Citea mini 70W med cykelvägsoptik, monteras på stolpe med ljuspunkthöjd 5,5m. Djursholmsvägen LOKALGATOR Lokalgatorna har i princip, med få undantag, samma ljuspunktshöjd 7m och typarmaturer som på huvudgatorna. Det finns en stor variation av armaturer, Byhattar och äldre koffertarmaturer med 125W kvicksilver eller högtrycksnatrium W. Marknadsvägen 17

19 GÅNG- OCH CYKELVÄGAR Gång- och cykelvägarna som går längs med huvud/lokalgatorna belyses med spilljuset från gatubelysningen. I vissa fall är det en undermålig belysningsstyrka. Eftersom ljuskällorna på gatorna är högtrycksnatrium eller kvicksilver ger de, även där ljusnivån är tillräcklig, inte önskvärd färgåtergivning. Belysningen för gång- och cykelvägar utgörs i allmänhet av traditionella koffertarmaturer med kupat glas, med kvicksilver 80W eller högtrycksnatrium 50W, på en stolphöjd av 5m. I regel är ljusnivån tillfredställande, dock används ljuskällor med dålig färgåtergivning. Gångstråket som går längs med Värtans strandpromenad saknar egen belysning, förutom vid parkeringen. Strandpromenaden upplevs därmed som särskilt mörk och ogästvänlig. CIRKULATIONSPLATSER Det finns ingen genomgående belysningsprincip för cirkulationsplatserna i kommunen. Var plats behandlas som enskilda objekt med en konstnärlig utformning och friare ljussättning. Denna ljussättning ger en spännande dynamik och god orientering. Värtans strandpromenad Djursholmsvägen Ängsholmsparken 18

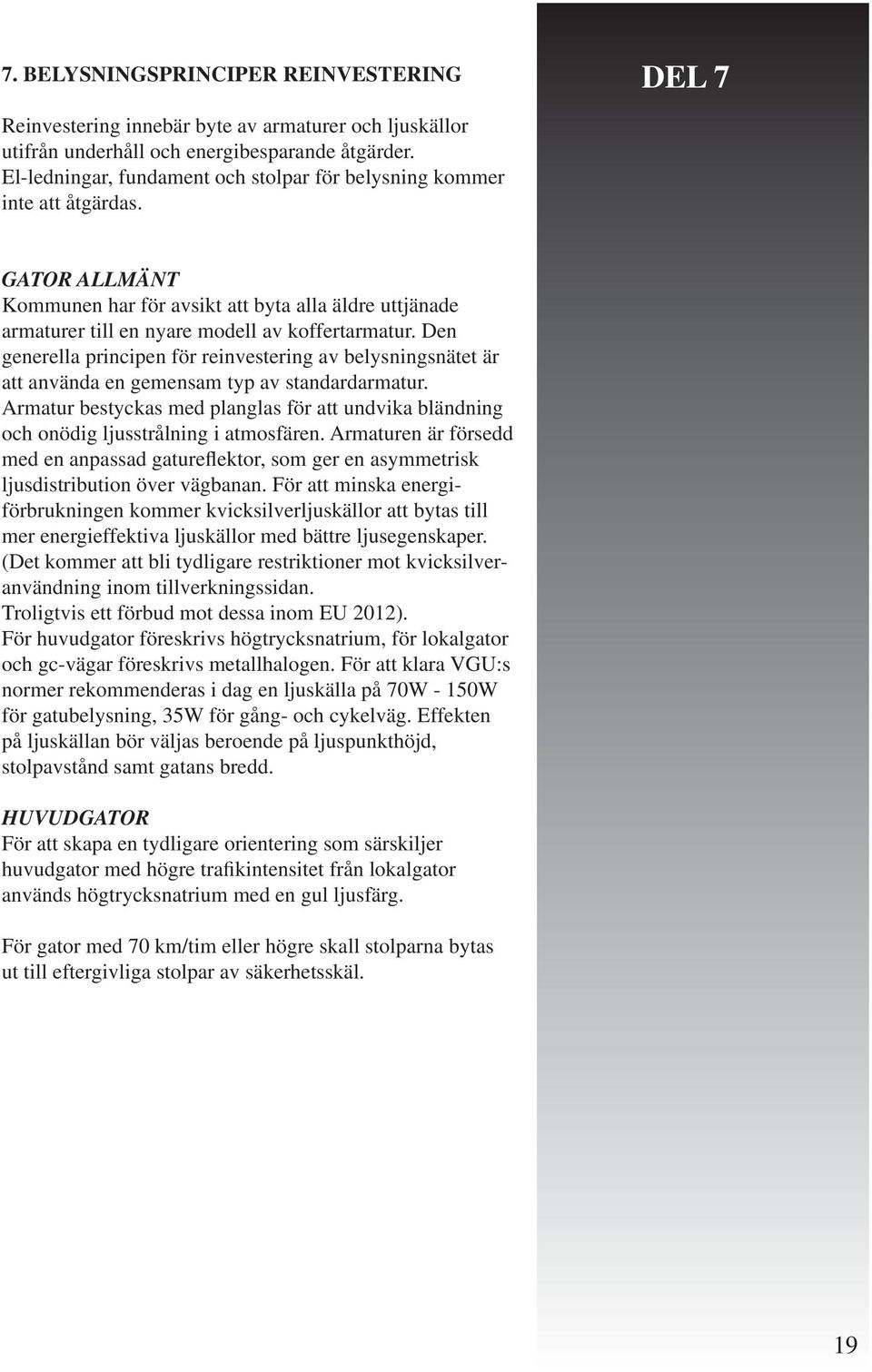

20 7. BELYSNINGSPRINCIPER REINVESTERING DEL 7 Reinvestering innebär byte av armaturer och ljuskällor utifrån underhåll och energibesparande åtgärder. El-ledningar, fundament och stolpar för belysning kommer inte att åtgärdas. GATOR ALLMÄNT Kommunen har för avsikt att byta alla äldre uttjänade armaturer till en nyare modell av koffertarmatur. Den generella principen för reinvestering av belysningsnätet är att använda en gemensam typ av standardarmatur. Armatur bestyckas med planglas för att undvika bländning och onödig ljusstrålning i atmosfären. Armaturen är försedd med en anpassad gatureflektor, som ger en asymmetrisk ljusdistribution över vägbanan. För att minska energiförbrukningen kommer kvicksilverljuskällor att bytas till mer energieffektiva ljuskällor med bättre ljusegenskaper. (Det kommer att bli tydligare restriktioner mot kvicksilveranvändning inom tillverkningssidan. Troligtvis ett förbud mot dessa inom EU 2012). För huvudgator föreskrivs högtrycksnatrium, för lokalgator och gc-vägar föreskrivs metallhalogen. För att klara VGU:s normer rekommenderas i dag en ljuskälla på 70W - 150W för gatubelysning, 35W för gång- och cykelväg. Effekten på ljuskällan bör väljas beroende på ljuspunkthöjd, stolpavstånd samt gatans bredd. HUVUDGATOR För att skapa en tydligare orientering som särskiljer huvudgator med högre trafikintensitet från lokalgator används högtrycksnatrium med en gul ljusfärg. För gator med 70 km/tim eller högre skall stolparna bytas ut till eftergivliga stolpar av säkerhetsskäl. 19

21 LOKALGATOR På lokalgatorna sker ett byte till nya koffertarmaturer med planglas. Eftersom lokalgatorna har en annan karaktär med trädgårdar och riklig grönska föreslås metallhalogen som ljuskälla. De ger en bättre ljusmiljö med högre färgåtergivning och tydligare kontraster, något som har betydelse för ökad säkerhet. Genom att använda ljuskällor med vitt ljus för lokalgatorna, särskiljer man dem från huvudgatorna. Armaturerna som man idag byter till är omkopplingsbara och klarar både 70W och 50W. Tillverkarna av ljuskällor räknar med att utveckla en 50W metallhalogen lampa under Ljuskällan kommer *troligtvis att avge tillräckligt med ljusmängd för att klara VGU:s krav och därmed vara en lämplig ljuskälla för lokalgatorna. Genom att välja den ljuskällan sänks dessutom energikostnaden ytterligare. * Eftersom ljuskällan ännu inte är färdigutvecklad finns inga värden att räkna på. GÅNG- OCH CYKELVÄGAR Gc-vägarna delas upp i två kategorier: Kategori 1, är de gång- och cykelvägar som går längs med trafikerade gator där inte ljuset från vägbelysningen är tillräcklig. Kategori 2, är de gång- och cykelvägar som sträcker sig genom gröna stråk och parker. För belysning av gång- och cykelväg enligt kategori 1, föreslås en kompletterande armatur på arm som monteras på befintliga vägstolparna, med en ljuspunktshöjd på 4-5m. En lämplig armatur är en mindre modell av planglasad koffertarmatur. Optik bör vara anpassad för cykelvägar, med 35W metallhalogen. Där det inte finns tillgång till vägstolpe tillkommer en separat stolpe för gc-vägen, armaturen och ljuskällan bör dock vara densamma. Förslag på lämplig armatur är typ Thorn lilla Viktor eller likvärdig. Bel.princip lokalg./gc-väg Armatur Citea För att särskilja parkmiljön (kategori 2) från gatumiljön föreslås en mer formgiven typ av armatur. Armaturerna bör ha en bra ljus distribution utan att vara bländande, typ Schréder Citea mini eller en likvärdig armatur med 35W metallhalogen. 20

22 8. BELYSNINGSPRINCIPER NYINVESTERING DEL 8 Nyinvestering omfattar all nyprojektering av belysningsanläggningar för huvudgator, lokalgator och gång- och cykelvägar inom Täby kommun. Specifika platser, objekt, stråk och parker beskrivs under en separat rubrik i DEL 9. GATOR ALLMÄNT All nyinvestering av gatubelysning bör anpassas till gatans karaktär, klassificering och trafikmiljö, utifrån trafikmiljöns svårighetsgrad enl. tabell 4-1 i VGU 2004:80. Den generella principen för belysning av gatunätet är att använda en planglasad armatur försedd med en anpassad gatureflektor. Armaturtypen bör finnas i två olika storlekar, både för arm och för stolpfäste. I nyinvestering för lokalgator och gc-vägar föreslås stolpar med böjda armar. För belysning av större huvudgator rekommenderas högtrycksnatrium för att ge en tydlig optisk vägledning. För belysning av lokalgator, gång- och cykelvägar och parker inom kommunen rekommenderas metallhalogen. Ljuskällan bör ha lägsta godtagbara färgåtergivning med RA-index > 80 och samt ha en vit ljusfärg < 3000 Kelvin. Medelvärdet för belysningsnivån över gata inom tätbebyggt område bör ligga omkring 0,75 cd/m² med en jämnhet på 40%-60%. Lokalgata vid skola och daghem bör ha en belysningsnivå på 1 cd/m² med en jämnhet på 40%-60%. Täby kommun har i vissa fall valt att frångå dessa rekommendationer. 21

23 HUVUDGATOR För belysning av huvudgator rekommenderas en typ av gatuarmatur med modernt formspråk. Armaturen monteras på stolpe med ljuspunkthöjd 7-10m. Lämplig armaturtyp är t.ex. Schréder Citea, Thorn Civic el liknande, armaturerna bestyckas med W högtrycksnatrium. Utmed vissa sträckor där gång- och cykelväg eller parkering ligger intill körbana föreslås att man använder sig av samma lösning som för lokalgatorna, dvs dubbelmontage med en anpassad armatur för gång- och cykelvägen. Armatur Citea Bergtorpsvägen är nyprojekterad med en ljuspunktshöjd på 7m. Armaturen som där används är Schréder Citea som bestyckats med 70W metallhalogen. Eftersom ljuskällan inte ligger i linje med programmet (för huvudgator) får gatan betraktas som en paradgata, därav särbehandlingen. Huvudgata Bel.princip 22

24 LOKALGATOR Belysningsanläggningen för mindre lokalgator och i villakvarter bör utformas så att armaturer och stolpar samspelar med gatans utformning och skalan i den omgivande miljön. För belysning av lokalgator med tillåten hastighet på 30 km/tim, rekommenderas en ljuspunkthöjd på 6m. Ur trafiksäkerhetssynpunkt ger den lägre stolphöjden och stolpens säregna utformning, en tydlig markering och förklaring till gatans karaktär och innehåll med villabebyggelse. Armaturen och stolpen bör vara lackad i samma färg. Föreslagen armaturtyp är Thorn Viktoria 2 eller likvärdig, med planglas och 70W metallhalogen. Armatur Victoria Lokalgata med gc-väg Bel.princip, gata/gc-väg ÖVERGÅNGSTÄLLEN Belysningsnivån över ett övergångsställe bör vara starkare än vad som gäller för gatan i övrigt, för att fånga trafikanternas uppmärksamhet på längre avstånd. KORSNINGAR OCH CIRKULATIONSPLATSER Belysningsnivån i korsningar och cirkulationsplatser ska vara minst lika hög som för de anslutande vägarna. Det är av stor vikt att även cirkulationsplatsens mitt blir tydligt avläsbar så att trafiksituationen annonseras på avstånd. Bel.princip, gata 23

25 GÅNG- OCH CYKELVÄGAR Det är viktigt att gångvägar känns trygga. Genom att komplettera belysningen i sidoområdena ökar siktbarheten betydligt. För belysning av gång- och cykelvägar rekommenderas en mindre armatur, med anpassad optik för gång- och cykelväg, på stolpe med ljuspunkthöjd 4-5m. Utmed de sträckor där gång- och cykelväg ligger parallellt med körbana och där belysningen är placerad i en grön remsa emellan, föreslås dubbelmontage på stolpe, med ljuspunkthöjd 4-5m. Armaturen bör vara av en mindre typ än den för gatubelysningen och ha en anpassad optik för gång- och cykelväg. Armatur Lilla Victor Enligt kategori 1 i DEL 7: föreslås samma belysningsprincip som i reinvesteringsförslaget, men med böjd arm och med armaturtyp Thorn Lilla Viktor eller likvärdig, med 35W metallhalogen. Bel.princip Gc-väg, alt.1 Enligt kategori 2 i DEL 7: föreslås samma armatur som i reinvesteringsförslaget, typ Schréder Citea mini eller likvärdig med 35W metallhalogen. Armaturen och stolpen bör vara lackad i samma färg. Gc-väg, alt.2 24

26 SPECIFIKA PLATSER, OBJEKT, STRÅK OCH PARKER DEL 9 Se förklaring av nummer sidan

27 SPECIFIKA PLATSER, OBJEKT, STRÅK OCH PARKER (förklaring kartbild) 1. Ängsholmsparken med gc-vägar 2. Virauddsparken 3. Hägernäsparken 4. Värtans strandpromenad 5. Näsa Äng 6. Åkerbyparken med gc-vägar 7. Skarpängsparken med gc-vägar 8. Enhagsparken med gc-vägar 9. Mosstorpsparken med pulkabacke 10. Centralparken med gc-vägar 11. Näsby allé 12. Biblioteksgången 13. Torrbacken 14. Pulkabacke Grindtorp 15. Galtens skorsten 16. Vattentornet Ensta 17. Gång- och cykelväg naturstråket i Ensta, Erikslund och Vallabrink 18. Gång- och cykelväg Djursholmsvägen längs Vigg bygärdet 19. Gång- och cykelväg mellan Bergtorpsvägen - Rönningesjön 20. Gång- och cykelväg genom Grindtorp 21. Gång- och cykelväg, förlängning Flygstigen 22. Gång- och cykelväg Djurholmsvägen 23. Gång- och cykelväg vid Midgårdsskolan 24. Torg Åkerbyparken 25. Port Löttingelundsskolan 26. Port Erikslund 27. Port Skarpängsskolan 28. Portar Bergtorpsvägen, Stockholmsvägen 29. Port Bergtorpsskolan 30. Port vid skolväg 31. Portar vid Åva och Tibble gymnasium 32. Port vid Nytorpsskolan 33. Port vid före detta Flygsvängen 34. Port vid Flygstigen 35. Gång- och cykelväg längst Stora Marknadsvägen 36. Fickpark. 37. Trafikplats Hägernäsvägen/före detta Flygsvängen 38. Täbyvapnet 26

28 PARKER INVENTERING Kommunen har ett flertal stora vackra parker och gröna stråk. Genom parkerna sträcker sig viktiga gång- och cykelvägar, vilka skär som grafiska linjer genom grönområdena. De flesta parker är belysta utmed gång- och cykelvägarna men upplevs ändå som förhållandevis mörka och otrygga på natten. En orsak kan vara att den som rör sig utmed gc-vägen blir väl exponerad, utan att själv kunna uppfatta vad som händer runt omkring. Parkernas trädridåer bildar mörka sidoområden som flyter ihop. Det är svårt att bilda sig en rumslig uppfattning. Det finns sällan ett tillräckligt bakgrunds eller omgivningsljus som silar igenom växtligheten. Den skiftande ljusfärgen och färgåtergivningen mellan vitt och gult ljus splittrar helheten och tillintetgör kvalitéerna i ett mörkerperspektiv. Eftersom merparten av armaturerna har ett kupat glas, som ger ett vertikalt ljusspill, upplevs de som bländande. Ängsholmsparken Belysning endast på gc-väg Belysning på gc-väg och trädridå 27

29 REINVESTERING Parkerna saknar belysning utöver gc-vägarna, därför tas ingen reinvestering upp. NYINVESTERING För de valda parkerna och parkstråken rekommenderas en upprustning av de befintliga belysningsanläggningarna, samt en komplettering med nya ljuspunkter. I en strävan efter att skingra mörkret och lyfta fram parkmiljöns egenskaper föreslås en friare ljussättning. Träd, växter, vattendrag och sittplatser i ljus förstärker parkens rumsliga upplevelser, skapar bättre synbarhet, ökar känslan av trygghet och lockar förhoppningsvis fler människor till att vistas ute under dygnets mörka timmar. Parkarmaturerna som belyser gc-vägarna bör vara väl avbländade med en ljuspunktshöjd på omkring 4m. Belysningsarmaturen bör ingå som en del av parkens möblering och kan variera från ett område till ett annat. Därutöver föreslås effektbelysning av valda planteringar, lekplatser, vattenspeglar och skogspartier som bildar fonder. Armaturer och ljuskällor för accentbelysning kan variera utifrån ljussättningens specifika syfte, vilka bestäms i detaljprojekteringen. För att undvika skadegörelse och samtidigt åstadkomma ett djupare perspektiv förslås en högre placerad belysning. Massiva el- eller telestolpar placeras på strategiska platser inne i trädridåerna. Valet av trästolpar gör att de smälter samman med trädens stammar och blir mindre påtagliga i sammanhanget. På stolparna monteras ett antal väl avskärmade, mindre strålkastare som belyser de kringliggande träden men även marken runt om. Lösningen blir flexibel och genom att använda sig av färgfilter och/eller olika färgtemperaturer hos ljuskällorna ges utrymme för att fritt välja hur tex. trädridåerna ska gestaltas. Även själva armaturplaceringen kan nyttjas för att t.ex. ställa vissa träd som siluetter och låta andra få kontrasterande ljus. Bänk med integrerad belysning Stolpmonterade strålkastare Längs gångstråket utmed vattenet föreslås även effektbelysning i vassen. Vass LED 28

30 BELYSNINGSPLANER CENTRALPARKEN Parken anlades på en öppen äng i början på 60-talet. Trots öppenheten upplevs den som mörk. Parken är delad på mitten av Centralvägen. Mellan Djursholmsvägen i öster och E18 i norr finns en gång- och cykelväg. En ny belysning föreslås som ger ett väl avbländat ljus, med bra färgåtergivning. Optiken skall vara anpassas för gång- och cykelväg. Armatur Citea Runt om parken finns vackra skogsområden med höga barrträd som delvis kommer att lyftas fram i ljus. På trästolpar monteras ett antal väl avskärmade, mindre strålkastare. Strålkastare kan även appliceras på de befintliga belysningsstolparna utmed gång- och cykelvägen. Lekplatsen i parkens norra sida kommer att ljussättas. För att förstärka platsen ytterligare belyses några träd i den bakomliggande skogsridån. Tunneln under Centralvägen får en ny belysning enligt reinvesteringsförslaget. I parkens södra del finns en stig med växtridåer och sittplatser, som bör få en separat ljussättning. Ljussättning för Trafiklekplatsen sker enlig förslaget från högre master. Det skapar en flexibilitet och minskar möjligheten till vandalisering. I paviljongen föreslås en slagtålig armatur i taket. Armatur Focal Armatur Nightspot Armatur Railer 29

31 Gula stråk: belysning gång- och cykelväg, Schréder Citea mini eller likvärdig, ljuskälla 35W metallhalogen, på 4m hög lackad stolpe. Gröna stråk: belysning på trädridåer, Schréder Focal eller likvärdig, på 5m hög trästolpe. Gula punkter: belysning på trafiklekplats, Schréder Focal eller likvärdig, på 10m hög termoplastad stålstolpe. RGB punkter: Gobo/ färgad belysning på lekplats. Meyer Gobo Nightspot och Schréder Focal eller likvärdig, på 10m termoplastad stålstolpe. Paviljong 30

32 ENHAGSPARKEN Parken är långsträckt med vistelseytor. Runt om den klippta gräsytan finns kulisser av träd samt en fristående träddunge, planterade i strikta rader. Valda träd kommer att ljussättas för att omfamna den öppna ytan. Enlig förslaget kommer även trädraderna i dungen att ljussättas, men på ett mer dramatiskt sätt med färgat ljus. På trästolpar monteras ett antal väl avskärmade, mindre strålkastare. I mitten av parken finns gång- och cykelväg. En ny belysning föreslås som ger ett väl avbländat ljus, med bra färgåtergivning. Optiken anpassas för gc-väg. Gula stråk - belysning gång- och cykelväg, Schréder Citea eller likvärdig på 4m hög termoplastad stolpe. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. Blå stråk - färgad belysning på trädridå, Schréder Focal eller likvärdig på trästolpe. Belyst träd Armatur Citea Armatur Focal 31

33 PARK, NÄSA ÄNG Badplats på sommaren som på vintern när isen har lagt sig förvandlas till en skridskobana. Promenadvägen utmed Värtans strand kommer att få en ny belysning. Ljuset bör vara avskärmat och gärna med en dekorativ effekt som ger en vacker visuell ledning utmed stranden. I vassen föreslås en ljussättning bestående av lysande strån. Grön lykta Gula stråk - belysning gång- och cykelväg, typ Lykta (Zero Grön lykta ) eller likvärdig på 4m hög trästolpe. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. RGB punkter: Gobo/ färgad belysning på lekplats. Meyer Gobo Nightspot och Schréder Focal eller likvärdig, på 10m hög termoplastad stålstolpe. Orangea stråk - belysning vass, Wendler LED Vass eller likvärdig. Focal LED Vass 32

34 SKARPÄNGSPARKEN Genom Skarpängsparken går gång- och cykelvägar, som enligt förslaget kommer att få en ny belysning, med en väl avbländad armatur med god färgåtergivning och anpassad optik för gc-väg. För lekplatsen föreslås en ljussättning med gobos och färger. För att öka synbarheten tillkommer belysning i den täta skogsridån utmed parkens nord västra sida. Gula stråk - belysning gång- och cykelväg, Schréder Citea eller likvärdig på 4m hög termoplastad stolpe. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. RGB punkter: Gobo/ färgad belysning på lekplats. Meyer Gobo Nightspot och Schréder Focal eller likvärdig, på 10m hög termoplastad stålstolpe. Armatur Citea Armatur Focal Armatur Nightspot 33

35 ÄNGSHOLMSPARKEN Parken består av en stor öppen gräsyta omgiven av träddungar. I parken finns bollplan, lekplats och ett antal sittplatser. Gång- och cykelvägen som leder från Gribbylunds centrum till badstranden med minigolfbana, skär rakt genom det öppna parklandskapet. Som belysning föreslås en avbländad armatur med god färgåtergivning och anpassad optik för gång- och cykelväg. För att underordna linjen av ljuspunkter föreslås en ljussättning som tillför parken en rytmisering och bättre läsbarhet av innehållet. Häckarna med sittplatser får en särskild ljussättning. Lekplatsen i parken belyses via mindre avbländade strålkastare, som placeras på en 10m hög stolpe. Vissa träddungar lyfts fram genom egen ljussättning. Vid badstranden placeras en installation av lysande strån. Gula stråk - belysning gång- och cykelväg, Schréder Citea eller likvärdig på 4m hög termoplastad stolpe. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. RGB punkter: Gobo/ färgad belysning på lekplats. Meyer Gobo Nightspot och Schréder Focal eller likvärdig, på 10m hög termoplastad stålstolpe. Orangea stråk - belysning vass, Wendler LED Vass eller likvärdig. Citea Focal LED Vass Railer Exempel på bänkar som är lämpliga att belysa med Railer i Ängsholmsparken. 34

36 MOSSTORPSPARKEN Parken är en aktivitetspark med en stor öppen gräsyta, med en skidbacke som numera används som pulkabacke. Här finns fotbollsmål och flera sittplatser. Denna park har endast sporadiskt belysning från de angränsade gatorna. För att göra parken mer tillgänglig efter mörkrets inbrott föreslås en lekfull belysning i pulkabacken, samt att delar av skogsridån, med hjälp av välavbländade strålkastare, monterade på trästolpe. Gröna stråk - belysning på träridåer, Schréder Focal, eller likvärdig på trästolpe. RGB punkter - Schréder Focal eller likvärdig med färgfilter på trästolpe. Armatur Focal 35

37 HÄGERNÄSPARKEN I dag upplevs Hägernäsparken som mörk och otillgänglig trots att den ligger omgiven av bostadskvarter. Det är framför allt lekplatsen som bör få en bra belysning. För att göra platsen mer lekfull föreslås en färgad punktbelysning tillsammans med en gobostrålkastare, som belyser marken med ett valfritt mönster. Strålkastarna placeras tillsammans på en högre stolpe, som anpassas utifrån parkmotivet och val av material i lekredskapen. Stigen som leder till den avslutande trappan mot bostadskvarteret, föreslås få en avbländad belysning med pollare och nedåtriktat ljus. Valda partier längsmed stigens trädridåer kan få en kompletterande ljussättning för att skingra mörkret. Gula stråk - belysning gångväg, pollare typ Louise Poulsen Kristineberg eller likvärdig, ljuskälla 35W metallhalogen. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. RGB punkter - Gobo/färgad belysning på lekplats, typ Meyer Gobo Nightspot och Schréder Focal eller likvärdig på 10m hög termoplastad stolpe. Noral U-BIC 110 Pollare Kristineberg Armatur Focal Armatur Nightspot 36

38 ÅKERBYPARKEN Parken är en av de tre största parkerna i kommunen. Den är planlagd som rekreations- och parkstråk mellan Täby centrum och Stolpaskogen med olika innehåll och karaktär. Parken har en direkt koppling till bostadsområdena runt omkring. Det är av stor vikt för trygghetskänslan att parkstråket är överblickbart. För belysning av gång- och cykelvägen som går utmed bostadshusen föreslås en parkarmatur, som inte ger störande ljus in i lägenheterna. Ljuskällan bör sitta i skärmen och rikta ner ljusstrålarna på marken. Önskvärt är att armaturen saknar glaskupa, vilket minskar möjlighet till vandalisering och samtidigt underlättar service och underhåll. Sittplatserna i den vackra rosengården bör få ett lägre positionsljus, via integrerade armaturer i bänkarna. Linköping I en del av parken finns en plantering med speciella och mäktiga barrträd. Här föreslås en ljussättning med mindre strålkastare på en trästolpe. Om möjligt bör stolpen döljas bland träden. Gula stråk - belysning gång- och cykelväg, Zero Linköping eller likvärdig på 4m hög termoplastad stolpe. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. Focal Railer Bänk med integrerad belysning Trädridån mot torget 37

39 VIRAUDDSPARKEN Parken ingår som ett promenadstråk runt Rönningesjön. I parken råder en speciell stämning med vattnet som speglar himlens skiftningar och omgivningen runt om sjön. För belysning utmed stigen som leder till stranden, föreslås därför en dämpad belysning med väl avbländade pollararmaturer, som enbart riktar ner ljustrålarna på marken utan att skapa bländning. Pollare Kristineberg Valda partier runt omkring stigen genom skogen kan få en kompletterande ljussättning för att skingra mörkret. Gula stråk - pollare typ Louis Poulsen Kristineberg eller likvärdig. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. Orangea stråk - belysning vass, Wendler LED Vass eller likvärdig. RGB punkter - Gobo/färgad belysning på lekplats, Meyer Gobo Nightspot och Schréder Focal eller likvärdig på 10m hög termoplastad stolpe. Focal Nightspot LED Vass 38

40 FICKPARK En liten park som ligger mellan Bävervägen och Uttervägen. Eftersom parken framförallt utgör ett blickfång som saknar gångstråk får endast träden en effektbelysning. Gröna stråk - belysning på träridåer, Schréder Focal eller likvärdig på trästolpe. Armatur Focal 39

41 PULKABACKEN, GRINDTORP I den västra kanten av parken finns en gång- och cykelväg som enligt förslaget kommer att få en ny belysning, med en väl avbländad armatur med god färgåtergivning och anpassad optik för gång- och cykelväg. För ljussättning av pulkabacken nyttjas samma typ av armatur som för trädridåerna. Även sittplatserna bör lyftas fram. Gula stråk - belysning gång- och cykelväg, Schréder Citea eller likvärdig armatur, på 4m hög termoplastad stolpe, ljuskälla 35W metallhalogen. Gröna stråk - belysning på träridåer, Schréder Focal, eller likvärdig på trästolpe. Gula punkter - Schréder Focal eller likvärdig på trästolpe. Armatur Citea Armatur Focal Railer 40

42 LEKPLATSER INVENTERING Att det är mörkt och övergivet gäller även för de tillhörande lekparkerna, som knappast lockar ut några barn kvällstid. Flera av de stora lekplatserna har inget direktverkande ljus. Belysningen finns runt omkring, utmed gång- och cykelvägar, men sällan på själva lekplatsen vid lekredskapen. För barnens trygghet är det viktigt att se, men också att synas. Även mörkrets spänning har betydelse för leken. Därför behövs både ljusa och mörka partier. Lekplats Ängsholmsparken REINVESTERING Lekparkerna saknar belysning, därför tas ingen reinvestering upp. 41

43 NYINVESTERING Det är viktigt att prioritera belysningen på och omkring lekplatser för att öka synbarhet, möjlighet till god översikt och trygghet. För lekytor bör belysningsnivån vara lux, beroende på siktförhållandena. I de fall lekparkerna ingår föreslås en likartad belysningslösning som i parkerna med strålkastare på högre stolpar, för att skapa en mer stimulerande miljö för barnen kan man här även jobba med färgat ljus alternativt gobobelysning som ger mönster på marken. En komplettering av väggbelysning på redskapsbodar eller takbelysning i paviljonger med något högre takhöjd rekommenderas. För att minska risken för tillhåll och skadegörelse på lekplatserna bör belysningen släckas omkring kl. 20:00. Ett tidsrelä som placeras i belysningsstolpen är en lämplig lösning. Gobobelysning Wasaparken Wasaparken 42

44 PORTAR/BROAR INVENTERING Med undantag från gångtunneln vid kriminalvårdsanstalten, har kommunen genomgående valt att använda sig av olika typer av plastkupor bestyckade med kvicksilverljuskällor. I vissa fall är armaturerna skyddade med ett vandalgaller som monterats över armaturen. Belysningsprincipen ger en tämligen dålig ljusmiljö och får betraktas som en lägsta acceptabla nivå. Armatur med vandalgaller REINVESTERING Eftersom de flesta portarna och broarna inte uppfyller önskvärd standard rekommenderas att de befintliga armaturerna byts ut. Alternativ 1 kan användas om måttet på ursparingen (bakom befintlig armatur) räcker till. Förslaget ger ett indirekt, bländfritt ljus via taket som fördelas jämt över gångbanan. Typ av armatur som kan ersätta de gamla armaturerna är t.ex. Bega Alt.1 En alternativ lösning när måttet på ursparingen inte räcker till är att använda sig av någon typ av Railer. Ljuskällorna ligger här skyddade i metallrör som har utstansade slitsar för ljusutsläppet. Armaturtypen har tagits fram speciellt för belysning av bredare gångtunnlar med låg takhöjd. Ljusbilden skiljer sig något från alternativ ett eftersom man här får ett släpljus längst taket och ett mera direkt ljus på väggarna. Leverantör av Railer är Fergin och Flux. Förslagen gäller för alla gångtunnlar som tagits upp under specifika objekt, med undantag för porten vid före detta Flygstigen och porten vid Flygsvängen. Alt.2 Förslagen är likvärdiga ur energiaspekt, båda förslagen ger en vandaltålig lösning med en bra ljusmiljö. Det fins inga specifika normkrav när det gäller belysningsstyrka i portar, ljusnivån bör istället anpassas efter rådande förhållande i anslutning till portarna. 43

45 NYINVESTERING Två förslag redovisas som är lämpliga för mindre portar (typ alt. 1 och 2 i reinvesteringsförslaget), i det första förslaget fäller man in lysrörsarmaturer och får ljusnischer i tak och på väggarna. För att skydda armaturerna döljs de bakom slagtåliga diffuserande plastraster. Nischernas lägen kan väljas fritt och ger utrymme för individuella anpassningar. Lämplig armatur är t.ex. Flux Hide. Alt. 1 I förslag två nyttjas lysrör med olika färgtemperaturer, ett varmt ljus för det låga släpljuset på väggen och ett kallt för släpljuset på taket. I förslaget ska färgtemperaturen beaktas, lysrör med 3000K för det låga släpljuset och 6500K för släpljuset i taket. Alt. 2 PORT VID FÖRE DETTA FLYGSTIGEN Porten särskiljer sig tack vare det synliga bjälklaget som bör lyftas fram. I förslaget belyses balkarna med smalstrålande strålkastare som monteras på centrumpelarna, vidare belyses gångbanan från dolda och väl avskärmade, strålkastare som även ger ett spilljus på körbanan. Armatur: typ Meyer Superlight compact eller likvärdig, 3000K för gångbanan och 4200K för balkarna. Armatur Superlight Compact Belyst bjälklag Belyst gångbana 44

46 PORT VID FLYGSVÄNGEN Porten får ett kallt släpljus på taket och ett varmt släpljus på väggen längst med gångbanan. Armaturerna döljs bakom plåtar som både skyddar och bländar av armaturerna. Armatur: typ Norka, Hamm eller likvärdig, 3000K för vägg och 6500K för tak. Detalj avskärmningsplåt Lysrörsarmatur Hamm 45

47 TORG INVENTERING Torgens utformning och ljusmiljö har en rik variation. Speciellt gäller det i val av armatur, ljuskällor, ljuseffekter och ljusdistribution. De torg som behandlas i programmet är Biblioteksgången och torget vid Åkerbyparken. I Biblioteksgången är det en tillfredställande ljusmiljö avseende ljusmängd men även här används kvicksilverljuskällor med dålig färgåtergivning. Ljusdistributionen är inte helt optimerad. Eftersom de linmonterade armaturerna inte hänger lodrät påverkas ljusbilden. Inne i en trädgrupp finns det belysningspollare. Då pollarna saknar uppljus belyses endast marken samt delar av trädens stammar. Det saknas ljus i trädkronorna. Pollarnas konstruktion är dessutom relativt skör, vilket lett till problem med vandalisering. Torget vid Åkerbyparken är av en helt annan karaktär. Här bedrevs tidigare torgmarknad, något som det inte märks av idag. Platsen upplevs som öde och övergiven. Belysningen består av 10 stolpar med en äldre parkarmatur typ Kineshattar bestyckade med 80W kvicksilverljuskällor, 6 st av stolparna är helt täckta av vegetationen. Kombinationen av diffustljus genom lampkuporna och dålig färgåtergivning, bidrar till en tråkig miljö som man ogärna vistas i en längre tid. Biblioteksgången Biblioteksgången REINVESTERING BIBLIOTEKSGÅNGEN Biblioteksgången bör få en bättre ljusmiljö. Det kan ske genom byte av ljuskällor och don, från kvicksilver till metallhalogen, i befintliga armaturer. Armaturerna som är monterade på linspänn bör justeras så att de hänger horisontellt över marken. Armatur Starke Louise De befintliga pollarna på Biblioteksgången bör bytas till en mer vandaltålig modell för att minska skadegörelsen, En lämplig pollare är Louis Poulsens Starke Louise eller likvärdig. För belysning av träddungen föreslås en pollararmatur med uppåtriktat ljus som är mer tålig än en vanlig markstrålkastare. Den kan även användas för att belysa delar av arkitekturen intill. Föreslagen typ är Simes Jet eller likvärdig. Armatur Jet 46
