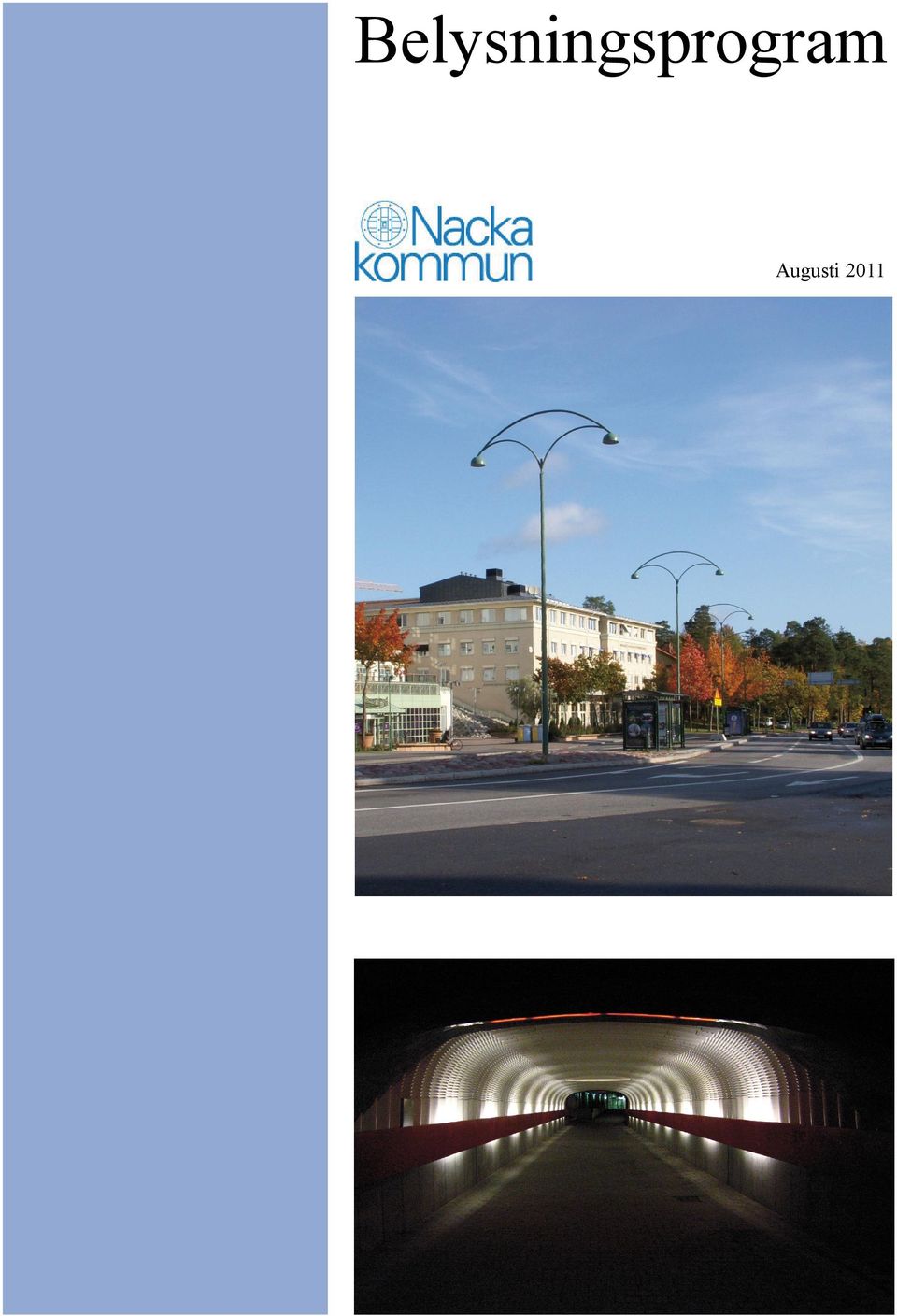

1 Belysningsprogram Augusti 2011

2 INNEHÅLLSFÖRTECKNING Syfte/ inledning / avgränsning Områdeskarraktärer GC-vägar Bostadsområden - villaområden Bostadsområden flerbostadshus Parker och grönområde Tunnlar Trafikplatser där man bör vara extra uppmärksam Vägsektioner Trafikled Huvudgata Uppsamlingsgata Lokalgata Stolpar och Armar Armaturer Trafikled - Lokalgata Gc-väg - parkväg samt bostadsområden Gångtunnel Park och Torg Ljuskällor Färgåtergivning Sida

3 Syfte / inledning / avgränsning Belysningsprogrammet riktar sig till projektörer, arkitekter, projektledare, politiker och tekniker och skall vara ett hjälpmedel vid projektering av nya samt uppdatering av gamla, uttjänta belysningsanläggningar. Programmet tar inte upp belysning av specifika platser och områden, utan verkar mer övergripande. Belysningsklasserna i programmet är riktlinjer och rekommendationer enligt VGU 04 (vägar och gators utformning) gavs ut 2004 av Vägverket och Svenska kommunförbundet. För tekniska detaljer hänvisas de till dokumentet, Anvisningar för offentlig belysning. Avsteg från programmet kan göras. Alla beslut om belysningen skall tas via huvudmannen, det vill säga belysningsansvarig på Trafik, Natur och Fritid Nacka Kommun. 3

4 Områdeskaraktärer GC-vägar Armaturval bör anpassa av vilken typ av gc-väg det handlar om, Är det sluten terräng eller öppen. I en sluten terräng kan ex. en rotationssymmetrisk parkarmatur, som sprider ljuset mer åt sidorna ut mot träden passar bra. Vid mer öppen terräng vid de långa cykelstråken, kan en mer avskärmad armatur fungera bättre. Stolphöjd: 5 m. Ljuskälla: metallhalogen 35 och 50W kompaktlysrör 26-57W Belysningsklass: S4 Gc väg vid Hasseludden. exempel på en sluten terräng med mycket växlighet. Bostadsområden - villaområden Villaområden i Nacka ser olika ut. Här bör armaturer och stolphöjder väljas med hänsyn till villaområdets karaktär. Lägre stolpar passar in i den lite mer småskaliga miljön. Stolphöjd: 5-6 m. Ljuskälla: metallhalogen 35, 50 och 70W. Bostadsområden flerbostadshus Här ska det vara lätt att kunna orientera sig i området och identifiera mötande, för detta krävs god färgåtergivning. Armaturer placerade nära husvägg ska undvikas att blända in i bostaden. Stolphöjd: 5-6 m Ljuskälla: metallhalogen 35, 50 och 70W. Parker och grönområde I parkområde där det är mycket och hög vegetation är det bra att få ut ljuset i träd och växter. Detta gör att parken upplevs betydligt ljusare än om armaturerna bara skulle rikta ljuset neråt. Här passar en rundstrålande armatur. I parker med glesare vegetation passar det bättre med en lite mer avskärmad armatur. Det är viktigt med god färgåtergivning så växter får sin naturliga färg även då det är mörkt, detta underlättar orienterbarheten i området. Stolphöjd: 5 m Ljuskälla: metallhalogen 35, 50W, kompaktlysrör 26-57W exempel på där belysning av vingarna utanför tunnel lättar upp kontrasterna Tunnlar En viktig aspekt att tänka på vid belysning av tunnlar är att kontrasten mellan belysningen i tunneln och den direkt utanför inte bör blir alltför stor, eftersom det är svårt för ögat att adaptera snabbt för den mörkare miljön utanför. För att undvika detta och öka trygghetskänslan kan, tunnlarnas vingar eller växtlighet utanför vara passande att belysa för att underlätta adaptionen. Vitt ljus ökar också trygghetskänslan för dem som rör sig i tunneln. 4

5 Trafikplatser där man bör vara extra uppmärksam. För att uppmärksamma att något händer i trafikmiljön kan man behöva förstärka belysning i trafikmiljö som t.ex. vid övergångställen, kring utsatta korsningar och cirkulationsplatser. Vägsektioner Trafikled På en trafikled är belysningen främst till för trafikanter som färdas i en högre hastighet. Här passar därför en högre stolphöjd. Stolphöjd: 10 eller 12 meter Ljuskälla: högtrycksnatrium W Armtyp: 2,5 m Belysningsklass: MEW2 Huvudgata Stolphöjd: 8 eller 10m Ljuskälla: högtrycksnatrium W Armtyp: 1,5 m Belysningsklass: MEW3 Uppsamlingsgata Stolphöjd: 8 m Ljuskälla: metallhalogen alt. högtrycksnatrium W Armtyp: 0-1,5 m Belysningsklass: MEW3 Lokalgata Stolphöjd: 6 m Ljuskälla: metallhalogen alt. högtrycksnatrium 50-70W Armtyp: standard 0-1,5m Belysningsklass: MEW5 5

6 Stolpar Vid stolpar högre än 8 meter används standard stolpar som ska vara galvade och rotlackade. Vid stolpar 8 meter eller kortare används termoplastade stolpar i RAL 7023 alt alt. standard stolpar som ska vara galvade och rotlackade. Skall stolpar utöver dessa användas som i ex. ny exploaterings områden, samordnas det med belysnings ansvarige på Nacka kommun. exempel på standard stolpe med enkel stolparm, 8-12 meter. Armar Vid stolpar 8m och högre används armar för 1,5-2.5 meter. Vid stolpar 8m och lägre används armar för 0-1,5 meter. Armar från Thorn passar på standardstolpar. Armar från Ateljé Lyktan passar till armaturen Stockholm finns som enkel och dubbelarm Längd: 1000mm och 1500mm Längd: 1200mm och 1500mm 6

7 Armaturer Trafikled - Lokalgata Selenium (SGP340) Gatuarmatur med kupa IP 66 Ljuskällor: metallhalogen W, högtrycksnatrium W Fabrikat: Philips Odyssey Gatuarmatur med semikupa. IP 66 Ljuskällor: metallhalogen W högtrycksnatrium W Fabrikat: GE Citea Finns i tre olika stolekar. Standard färg: AKZO 900 (grå, passar till RAL 9007). Ljuskälla: metallhalogen w, högtrycksnatrium W. Fabrikat: Schredér Viktor Finns i olika stolekar, passar till arm och stolptopp Armar finns som tillbehör i olika varianter. IP66 Standard färg: Vit Ljuskälla: metallhalogen W, högtrycksnatrium W alt. LED Fabrikat: Thorn 7

8 Gc-väg-parkväg samt bostadsområden Vital Gatuarmatur med semikupa. Justerbart fäste, för gc-vägar, monteras i läge 0, för villagator monteras i läge 5. Monteras på stolptopp Ø 60mm Plats: gc-vägar, Ljuskälla: metallhalogen 35, 50, (70)W IP 66 Fabrikat: Indal Victor Finns i olika stolekar, passar till arm och stolptopp. Armar finns som tillbehör i olika varianter. IP66 Standard färg: Vit Ljuskälla: metallhalogen 35, 50 (70)W, kompaktlysrör 42W alt. LED Fabrikat: Thorn Stockholm på stolparm IP 65 Monteras på arm. Armar finns som tillbehör. Ljuskälla: metallhalogen 35, 50W Standard färg: Svart RAL9005, aluminiumgrå RAL9006. Fabrikat: Ateljé Lyktan 8

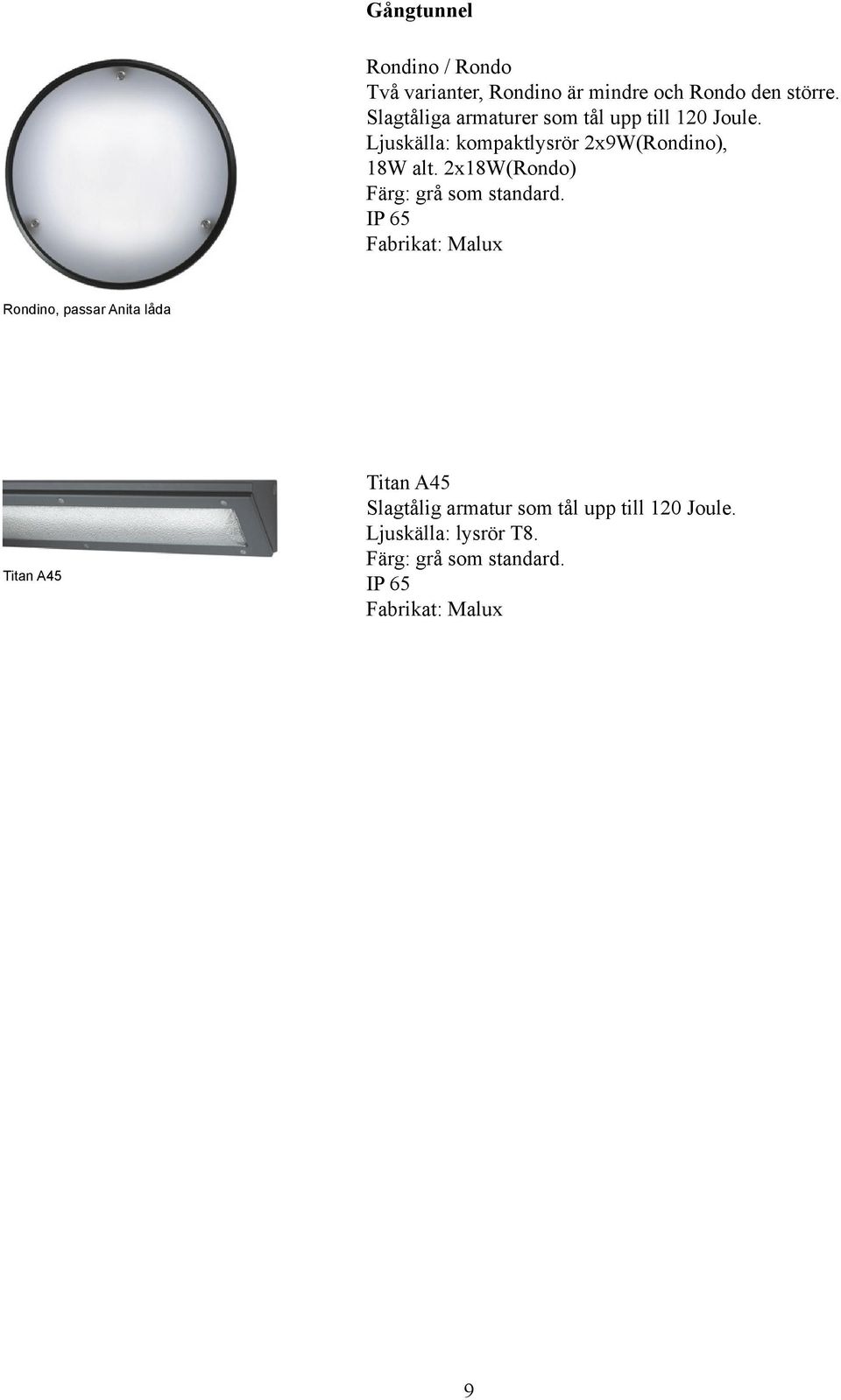

9 Gångtunnel Rondino / Rondo Två varianter, Rondino är mindre och Rondo den större. Slagtåliga armaturer som tål upp till 120 Joule. Ljuskälla: kompaktlysrör 2x9W(Rondino), 18W alt. 2x18W(Rondo) Färg: grå som standard. IP 65 Fabrikat: Malux Rondino, passar Anita låda Titan A45 Titan A45 Slagtålig armatur som tål upp till 120 Joule. Ljuskälla: lysrör T8. Färg: grå som standard. IP 65 Fabrikat: Malux 9

10 Park och Torg Stockholm Park 530 på stolptopp Ljuskälla: metallhalogen 35 och 50W, kompaktlysrör 26-57W Standard färger: Svart RAL9005, aluminiumgrå RAL9006. IP 44 Fabrikat: Ateljé Lyktan Saturn 2 Redusering för att passa stolptopp Ø 60mm Standard färg: RAL 9005, svart Ljuskälla: metallhalogen 35 och 70W. IP 65 Fabrikat: sélux Ritorno Passar på stolptopp Ø 76mm IP 54 Ljuskälla: metallhalogen 70W Standard färg: grafit. Fabrikat: sélux Pollare. Stubben Finns som alt. med uppljus. klar glas alt. opalt rör. IP 44 färg: varmgalvaniserat stål alt. svart Ljuskällla: kompaktlysrör 26-42W alt. metallhalogen 50W Fabrikat: Ateljé Lyktan. 10

11 Ljuskällor Det finns många olika typer av ljuskällor och de utvecklas ständigt. Ljuskällorna tas inte upp i detalj i detta program, utan vill man veta mer kontaktar man en ljuskälletillverkare, exempelvis Osram eller Philips. Livslängd Ljuskällors livslängd anges idag enligt varierande principer vilket försvårar jämförelser. Glödlampor och halogenlampor lyser med obetydliga förändringar tills de slocknar helt. Lysrör, metall-halogenlampor och högtrycksnatrium slocknar sällan efter uppnådd livslängd utan de genomgår en successiv ljusnedgång. Ljusflödet går ner och ljusfärger skiftar på oacceptabelt vis. De måste därför bytas innan de har slocknat helt. Begreppet medellivslängd utgår ifrån när hälften av ljuskällorna har slocknat, oavsett ljusnedgång eller färgskiftningar. Ett modernare begrepp är service life som om inget annat anges - utgår ifrån när 80% av det från början installerade ljusutbytet återstår, efter ljusnedgång och bortfall av trasiga lampor. För LED, lysdioder redovisas service life då 50% av ljusflödet återstår Metallhalogen Det finns många olika utföranden av metallhalogenlampor. Ljus-källan är idag vanlig i exteriöra miljöer på grund av sin goda färgåtergivning, krispigt vita ljuskaraktär och goda ljusutbyte. För färgstabiliteten föredrar man oftast varianter med keramisk brännare. Färgåtergivningsindex Ra Ljusutbyte lm/w Livslängd 1) timmar. Högtrycksnatrium Ljuskällan förekommer främst i rena trafikmiljöer, på motorvägar, hamnanläggningar och liknande. Färgåtergivningsindex Ra 25 Ljusutbyte lm/w Livslängd 1) timmar 11

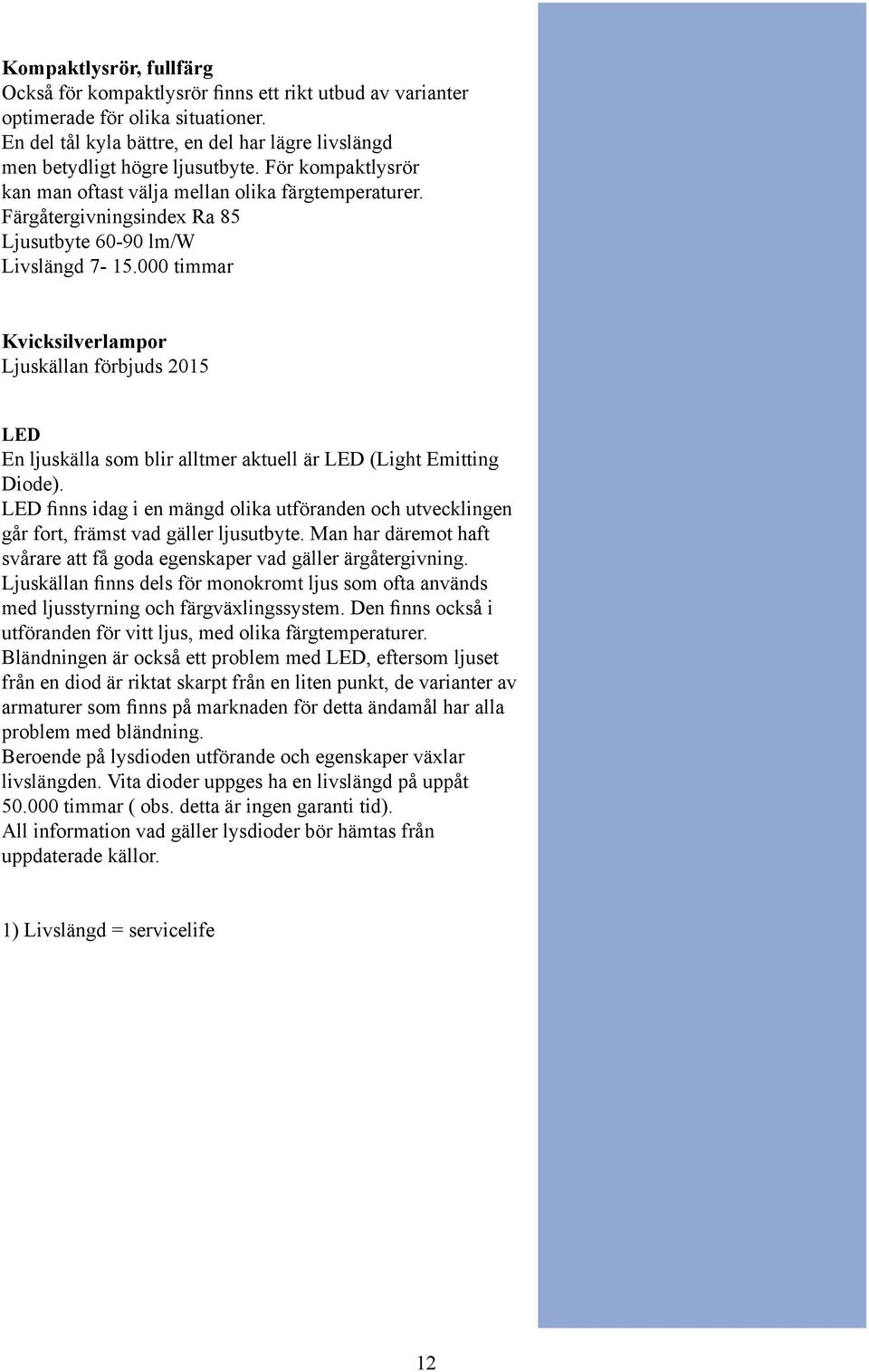

12 Kompaktlysrör, fullfärg Också för kompaktlysrör finns ett rikt utbud av varianter optimerade för olika situationer. En del tål kyla bättre, en del har lägre livslängd men betydligt högre ljusutbyte. För kompaktlysrör kan man oftast välja mellan olika färgtemperaturer. Färgåtergivningsindex Ra 85 Ljusutbyte lm/w Livslängd timmar Kvicksilverlampor Ljuskällan förbjuds 2015 LED En ljuskälla som blir alltmer aktuell är LED (Light Emitting Diode). LED finns idag i en mängd olika utföranden och utvecklingen går fort, främst vad gäller ljusutbyte. Man har däremot haft svårare att få goda egenskaper vad gäller ärgåtergivning. Ljuskällan finns dels för monokromt ljus som ofta används med ljusstyrning och färgväxlingssystem. Den finns också i utföranden för vitt ljus, med olika färgtemperaturer. Bländningen är också ett problem med LED, eftersom ljuset från en diod är riktat skarpt från en liten punkt, de varianter av armaturer som finns på marknaden för detta ändamål har alla problem med bländning. Beroende på lysdioden utförande och egenskaper växlar livslängden. Vita dioder uppges ha en livslängd på uppåt timmar ( obs. detta är ingen garanti tid). All information vad gäller lysdioder bör hämtas från uppdaterade källor. 1) Livslängd = servicelife 12

13 Färgåtergivning En ljuskällas färgåtergivning anges som Ra-index, Det är ett medelvärde på hur väl ljuskällan återger färger. Ra anges i en skala mellan 0 och 100. Ett Ra över 80 ger en bra återgivning av de flesta färger. Högtrycksnatrium Ra ca: 25 Dålig färgåtergivning När behövs en högre färgåtergivning Det är viktigt att använda hög färgåtergivning i parker, gångvägar och bostadsområden, dels för att byggnader och växer får naturliga färger även då det är mörkt vilket underlättar orienterbarheten i området. Men också för trygghetskänslan, då det är lättare att identifiera objekt och personer när de har sina rätta färger. Dessutom gör en hög färgåtergivning på ljuskällan att man kan gå ner i effekt eftersom platsen upplevs ljusare. Metallhalogen Ra ca: 85 Bra färgåtergivning 13
