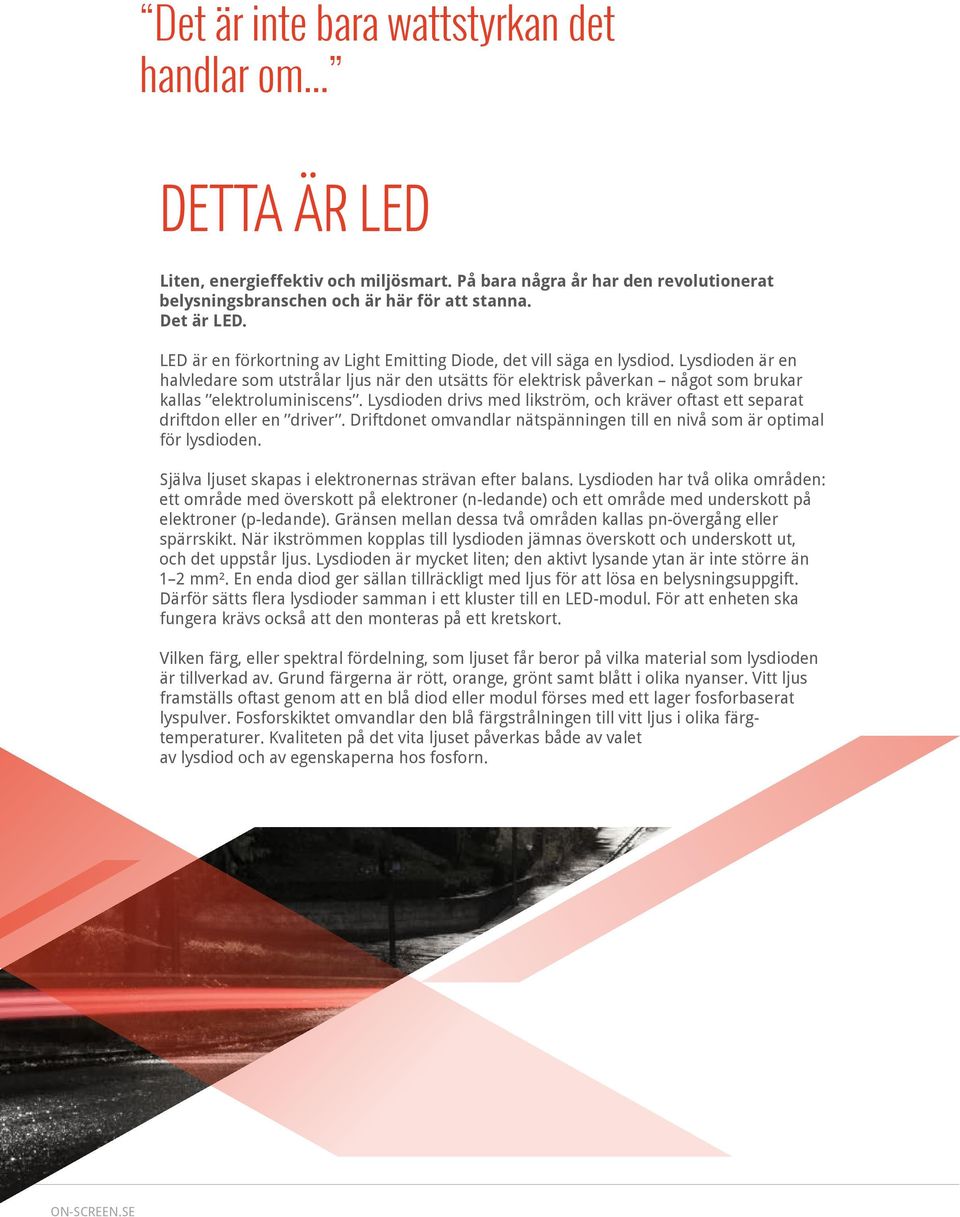

2 Det är inte bara wattstyrkan det handlar om... DETTA ÄR LED Liten, energieffektiv och miljösmart. På bara några år har den revolutionerat belysningsbranschen och är här för att stanna. Det är LED. LED är en förkortning av Light Emitting Diode, det vill säga en lysdiod. Lysdioden är en halvledare som utstrålar ljus när den utsätts för elektrisk påverkan något som brukar kallas elektroluminiscens. Lysdioden drivs med likström, och kräver oftast ett separat driftdon eller en driver. Driftdonet omvandlar nätspänningen till en nivå som är optimal för lysdioden. Själva ljuset skapas i elektronernas strävan efter balans. Lysdioden har två olika områden: ett område med överskott på elektroner (n-ledande) och ett område med underskott på elektroner (p-ledande). Gränsen mellan dessa två områden kallas pn-övergång eller spärrskikt. När ikströmmen kopplas till lysdioden jämnas överskott och underskott ut, och det uppstår ljus. Lysdioden är mycket liten; den aktivt lysande ytan är inte större än 1 2 mm². En enda diod ger sällan tillräckligt med ljus för att lösa en belysningsuppgift. Därför sätts flera lysdioder samman i ett kluster till en LED-modul. För att enheten ska fungera krävs också att den monteras på ett kretskort. Vilken färg, eller spektral fördelning, som ljuset får beror på vilka material som lysdioden är tillverkad av. Grund färgerna är rött, orange, grönt samt blått i olika nyanser. Vitt ljus framställs oftast genom att en blå diod eller modul förses med ett lager fosforbaserat lyspulver. Fosforskiktet omvandlar den blå färgstrålningen till vitt ljus i olika färgtemperaturer. Kvaliteten på det vita ljuset påverkas både av valet av lysdiod och av egenskaperna hos fosforn. ON-SCREEN.SE

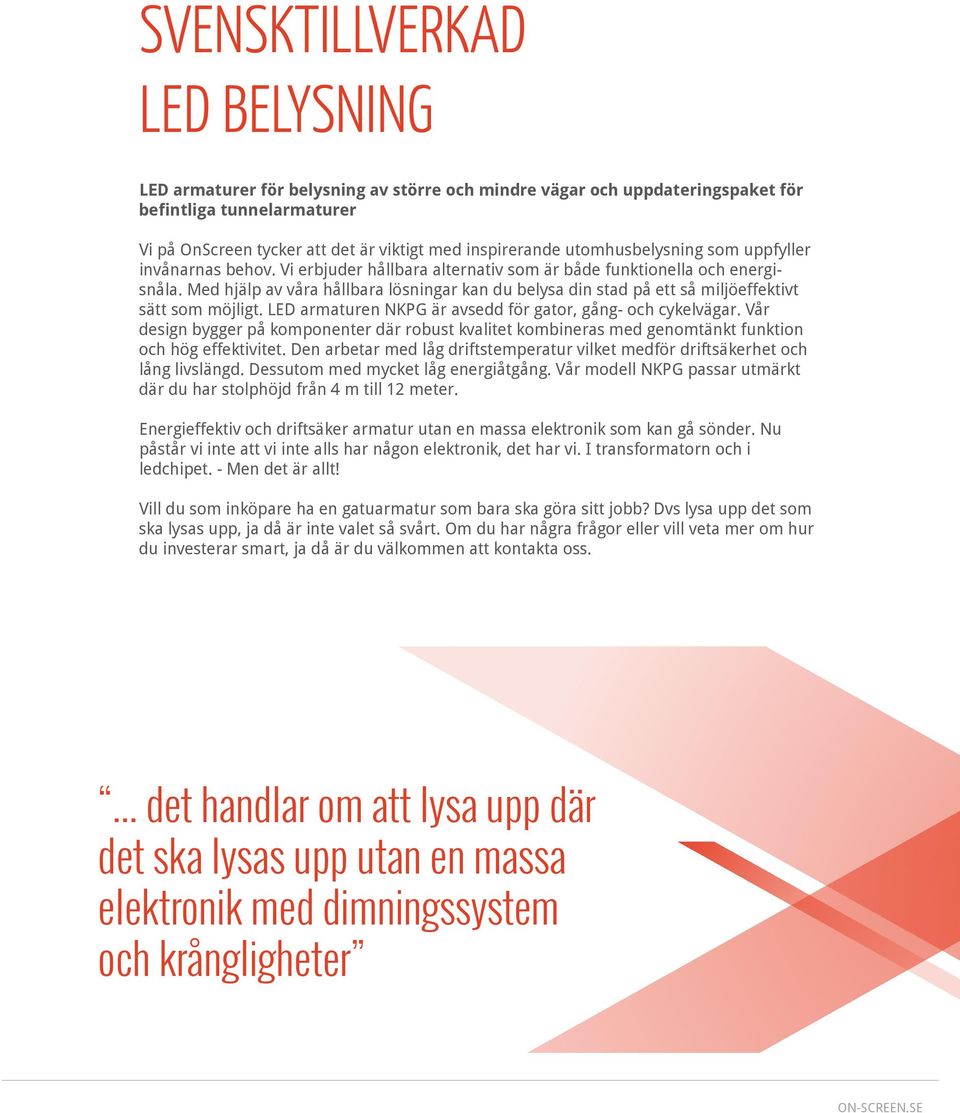

3 SVENSKTILLVERKAD LED BELYSNING LED armaturer för belysning av större och mindre vägar och uppdateringspaket för befintliga tunnelarmaturer Vi på OnScreen tycker att det är viktigt med inspirerande utomhusbelysning som uppfyller invånarnas behov. Vi erbjuder hållbara alternativ som är både funktionella och energisnåla. Med hjälp av våra hållbara lösningar kan du belysa din stad på ett så miljöeffektivt sätt som möjligt. LED armaturen NKPG är avsedd för gator, gång- och cykelvägar. Vår design bygger på komponenter där robust kvalitet kombineras med genomtänkt funktion och hög effektivitet. Den arbetar med låg driftstemperatur vilket medför driftsäkerhet och lång livslängd. Dessutom med mycket låg energiåtgång. Vår modell NKPG passar utmärkt där du har stolphöjd från 4 m till 12 meter. Energieffektiv och driftsäker armatur utan en massa elektronik som kan gå sönder. Nu påstår vi inte att vi inte alls har någon elektronik, det har vi. I transformatorn och i ledchipet. - Men det är allt! Vill du som inköpare ha en gatuarmatur som bara ska göra sitt jobb? Dvs lysa upp det som ska lysas upp, ja då är inte valet så svårt. Om du har några frågor eller vill veta mer om hur du investerar smart, ja då är du välkommen att kontakta oss.... det handlar om att lysa upp där det ska lysas upp utan en massa elektronik med dimningssystem och krångligheter ON-SCREEN.SE

4

5 NKPG STOLPE SERIE NORRKÖPINGS ARMATUREN ARMATUREN En ny unik gatuarmatur med LED-teknik som ger bra belysning och är mycket energisnål. LED kan reducera energianvändningen eftersom de kräver låg effekt. NKPG har hög armaturverkningsgrad. En traditionell gatuarmatur med urladdningslampor varar normalt i fyra år. NKPG håller 70,000 timmar Ta 25 C), vilket är lika med 17 år med timmars drift per år. Skulle en LED försämras kommer dess ljuseffekt att långsamt minska. Svensktillverkad gatuarmatur, med den senaste LED tekniken NORRKÖPINGS ARMATUREN. Högeffektiv gatuarmatur som finns i tre olika effekter, från W till 114W. Utbytbara LED moduler säkerställer att armaturen kan användas under lång tid.maximal effektivitet och minimal bländning. Egentillverkade kylprofiler från SAPA Sverige med optimal kylförmåga för bästa prestanda. Konstruerad och tillverkad i enlighet med EN ; EN ; EN-40. Montage på stolptopp eller utliggare med vändbart fäste. Armaturen levereras komplett, färdig för installation i en enda förpackning. NKPG STOLPE

6 PRODUKTINFORMATION Armatur NKPG Stolpe Ljuskälla 1W Multichip 135 Ljusfärg 3000 K 4000 K Effektförbrukning (+/ 5 %) till 114 W Ljusflöde (ljusnivå) Varmvit: från till lm Neutralvit: från till lm Ljusutbyte 92 lm/w beroende på konfigurationen Färgåtergivningsindex Varmvit: Neutralvit: Driver ström 350 ma V/50-60 Hz Optik Fyra linsalternativ finns som är anpassade för olika väggeometrier.kontakta oss för mer information Kupa UV beständigt Geloy PC/ASA Material Armaturhus: UV beständigt Geloy PC/ASA Stolparmar och toppmontage: aluminium Ram: aluminium Färg Armaturhus: Underkåpa Ral 7046 Överkåpa RAL 7047 Andra RAL färger finns att tillgå vid förfrågan Installation Monteras på stolptopp: ø 60 mm Stolparm: Ø 60 mm Rekommenderad montagehöjd: 6 12 m Standardvinkel för stolp- sidomontage: justerbar vinkel: i steg om 5º Standard Medellivslängd timmar (70 % bibehållet ljusflöde) Tillbehör Stolpadapter med Ø och Ø76 finns som tillbehör Användningsområden Större och mindre vägar, bostadsområden samt Gång- och cykelbanor Vindyta Projicerad vindyta 0,0814m² Vikt 8.5Kg (NKPG ) till 10.37Kg (NKPG 96)

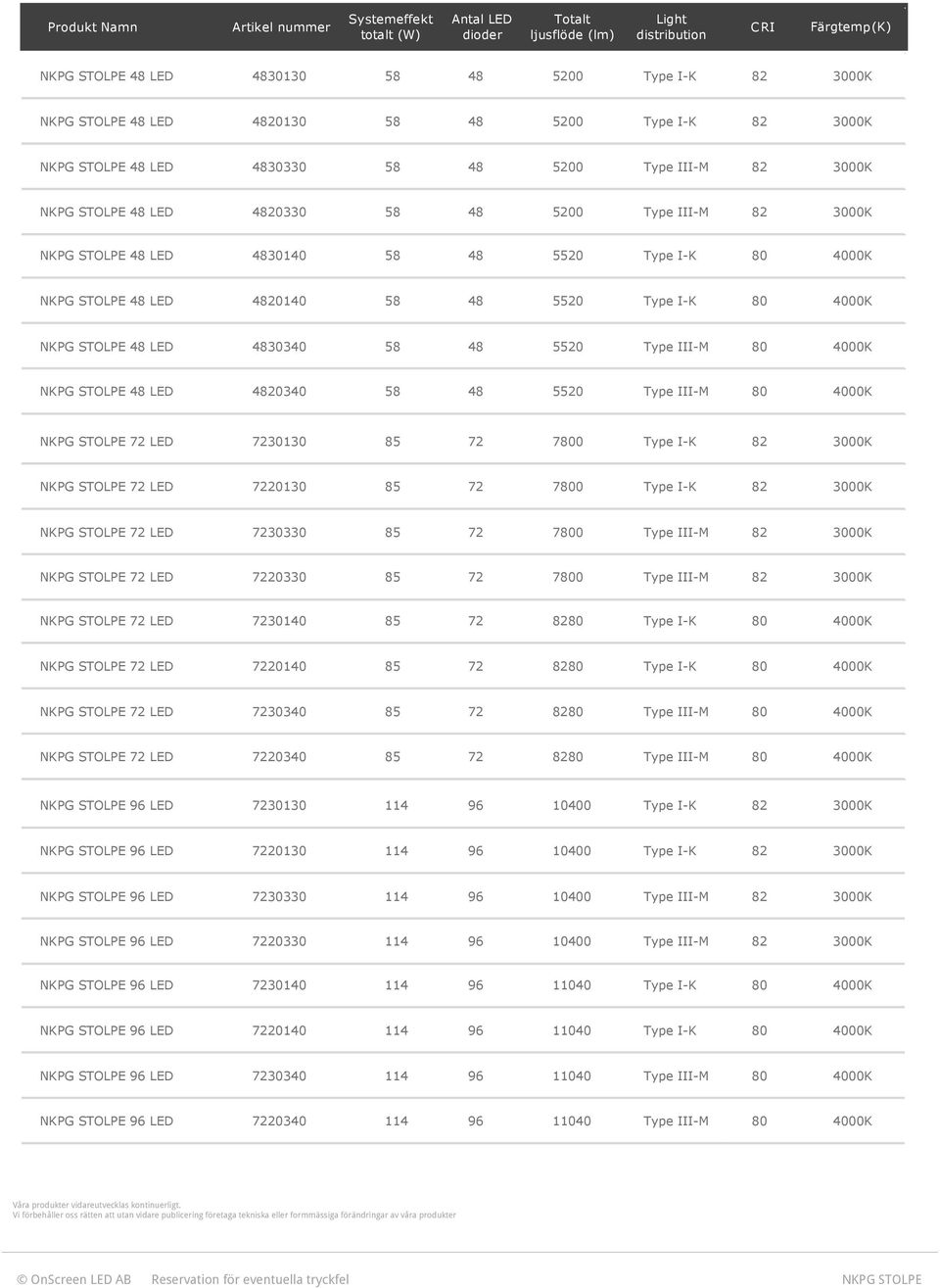

7 Artikel nummer Systemeffekt totalt (W) Light distribution C RI Färgtemp (K) NKPG STOLPE LED NKPG STOLPE LED NKPG STOLPE LED Type III-M NKPG STOLPE LED Type III-M NKPG STOLPE LED NKPG STOLPE LED NKPG STOLPE LED Type III-M NKPG STOLPE LED Type III-M NKPG STOLPE LED NKPG STOLPE LED NKPG STOLPE LED Type III-M NKPG STOLPE LED Type III-M NKPG STOLPE LED NKPG STOLPE LED NKPG STOLPE LED Type III-M NKPG STOLPE LED Type III-M NKPG STOLPE 96 LED NKPG STOLPE 96 LED NKPG STOLPE 96 LED Type III-M NKPG STOLPE 96 LED Type III-M NKPG STOLPE 96 LED NKPG STOLPE 96 LED NKPG STOLPE 96 LED Type III-M NKPG STOLPE 96 LED Type III-M Produkt Namn Antal LED dioder Totalt ljusflöde (lm) Våra produkter vidareutvecklas kontinuerligt. Vi förbehåller oss rätten att utan vidare publicering företaga tekniska eller formmässiga förändringar av våra produkter OnScreen LED AB Reservation för eventuella tryckfel NKPG STOLPE

8

9 NKPG STOLPE MINI NORRKÖPINGS ARMATUREN ARMATUREN En prisvärd LED armatur som gör våra vägar säkrare och hjälper våra kommuner med att minska energiförbrukningen, utan att kompromissa med ljuskvalitet och energieffektivitet. Svensktillverkad gatuarmatur, med den senaste LED tekniken. Högeffektiv gatuarmatur som finns med fyra olika effekter, 30, 45, och W. Kan fås med 24, 36, och LED, med ljusflöden från 2600 till lumen. Maximal effektivitet och minimal bländning. Egentillverkade kylprofiler från SAPA Sverige med optimal kylförmåga för bästa prestanda. Universellt fäste som enkelt monteras på stolptopp eller stolparm med möjlighet till justering i båda lägen. Med 3DIM Tool, är det möjligt att aktivera två oberoende dimnivåer för att på så sätt spara ännu mer pengar och på vår miljö. NKPG STOLPE MINI

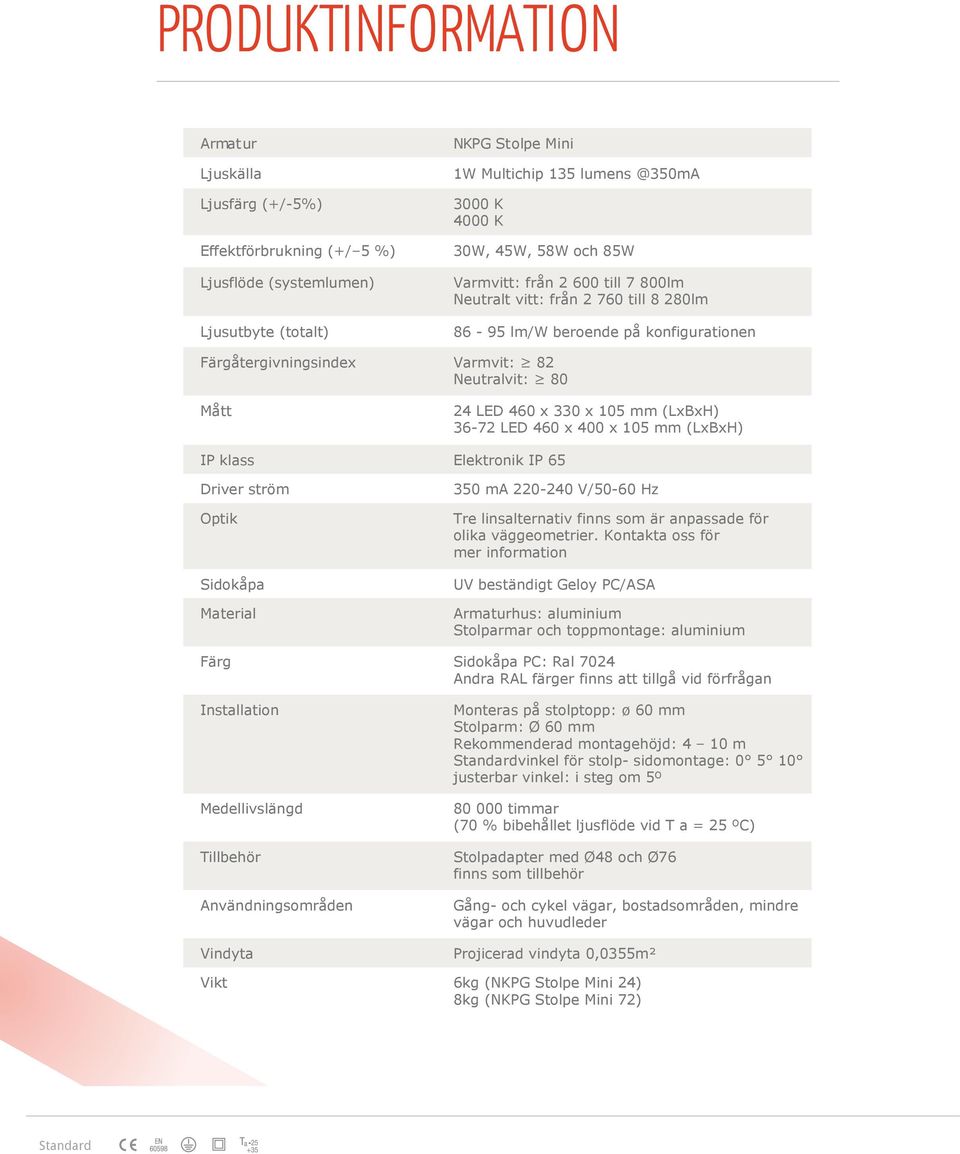

10 PRODUKTINFORMATION Standard Armatur NKPG Stolpe Mini Ljuskälla 1W Multichip 135 Ljusfärg (+/-5%) 3000 K 4000 K Effektförbrukning (+/ 5 %) 30W, 45W, W och W Ljusflöde (systemlumen) Varmvitt: från till 7 0lm Neutralt vitt: från till 8 2lm Ljusutbyte (totalt) lm/w beroende på konfigurationen Färgåtergivningsindex Varmvit: Neutralvit: Mått 24 LED 460 x 330 x 105 mm (LxBxH) 36- LED 460 x 400 x 105 mm (LxBxH) IP klass Elektronik IP 65 Driver ström 350 ma V/50-60 Hz Optik Tre linsalternativ finns som är anpassade för olika väggeometrier. Kontakta oss för mer information Sidokåpa UV beständigt Geloy PC/ASA Material Armaturhus: aluminium Stolparmar och toppmontage: aluminium Färg Sidokåpa PC: Ral 7024 Andra RAL färger finns att tillgå vid förfrågan Installation Monteras på stolptopp: ø 60 mm Stolparm: Ø 60 mm Rekommenderad montagehöjd: 4 10 m Standardvinkel för stolp- sidomontage: justerbar vinkel: i steg om 5º Medellivslängd 000 timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) Tillbehör Stolpadapter med Ø och Ø76 finns som tillbehör Användningsområden Gång- och cykel vägar, bostadsområden, mindre vägar och huvudleder Vindyta Projicerad vindyta 0,0355m² Vikt 6kg (NKPG Stolpe Mini 24) 8kg (NKPG Stolpe Mini )

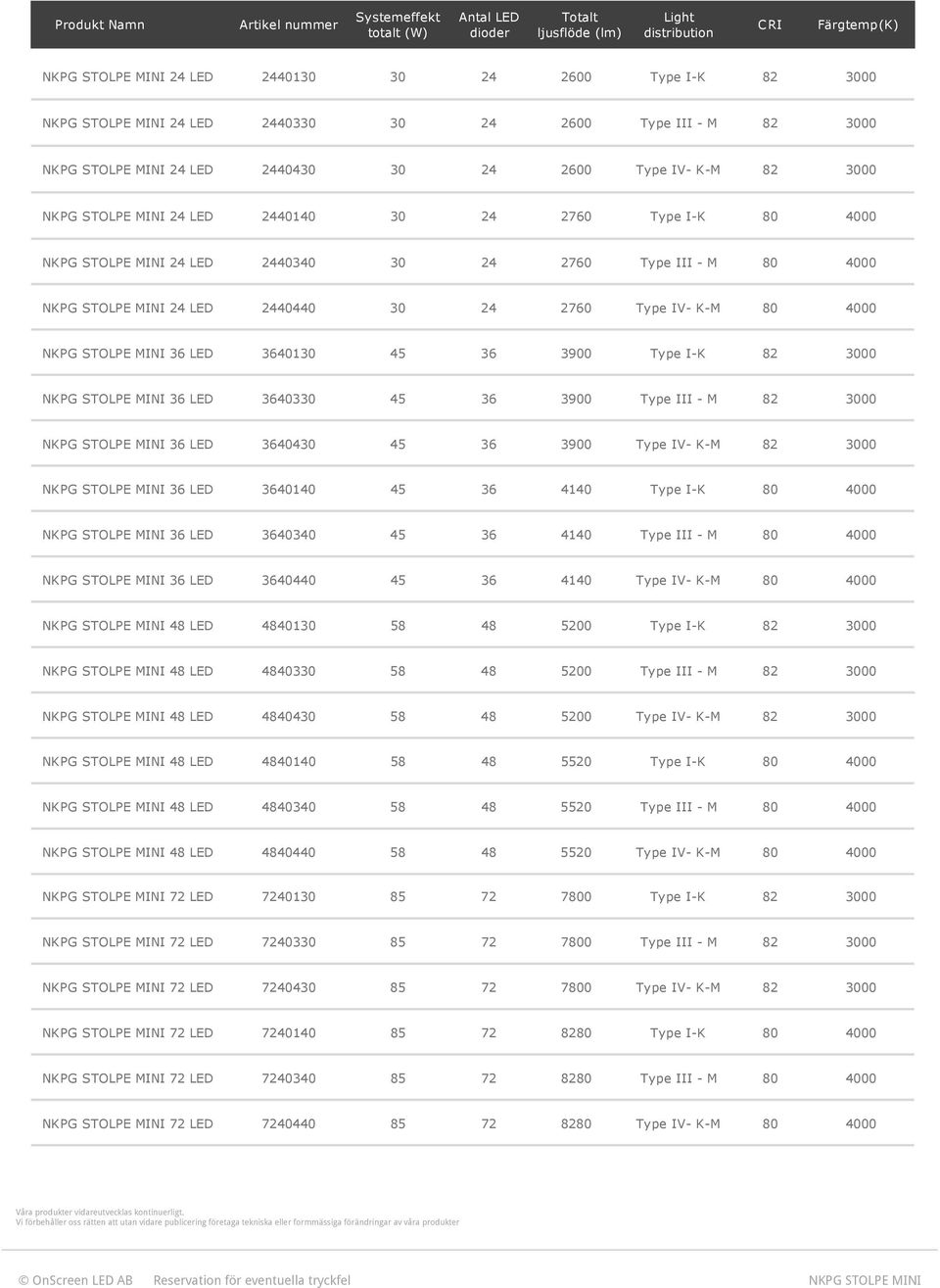

11 Artikel nummer Systemeffekt totalt (W) Antal LED dioder Totalt ljusflöde (lm) Light distribution C RI Färgtemp (K) NKPG STOLPE MINI 24 LED NKPG STOLPE MINI 24 LED Type III - M 3000 NKPG STOLPE MINI 24 LED Type IV- K-M 3000 NKPG STOLPE MINI 24 LED NKPG STOLPE MINI 24 LED Type III - M 4000 NKPG STOLPE MINI 24 LED Type IV- K-M 4000 NKPG STOLPE MINI 36 LED NKPG STOLPE MINI 36 LED Type III - M 3000 NKPG STOLPE MINI 36 LED Type IV- K-M 3000 NKPG STOLPE MINI 36 LED NKPG STOLPE MINI 36 LED Type III - M 4000 NKPG STOLPE MINI 36 LED Type IV- K-M 4000 NKPG STOLPE MINI LED NKPG STOLPE MINI LED Type III - M 3000 NKPG STOLPE MINI LED Type IV- K-M 3000 NKPG STOLPE MINI LED NKPG STOLPE MINI LED Type III - M 4000 NKPG STOLPE MINI LED Type IV- K-M 4000 NKPG STOLPE MINI LED NKPG STOLPE MINI LED Type III - M 3000 NKPG STOLPE MINI LED Type IV- K-M 3000 NKPG STOLPE MINI LED NKPG STOLPE MINI LED Type III - M 4000 NKPG STOLPE MINI LED Type IV- K-M 4000 Produkt Namn Våra produkter vidareutvecklas kontinuerligt. Vi förbehåller oss rätten att utan vidare publicering företaga tekniska eller formmässiga förändringar av våra produkter OnScreen LED AB Reservation för eventuella tryckfel NKPG STOLPE MINI

12

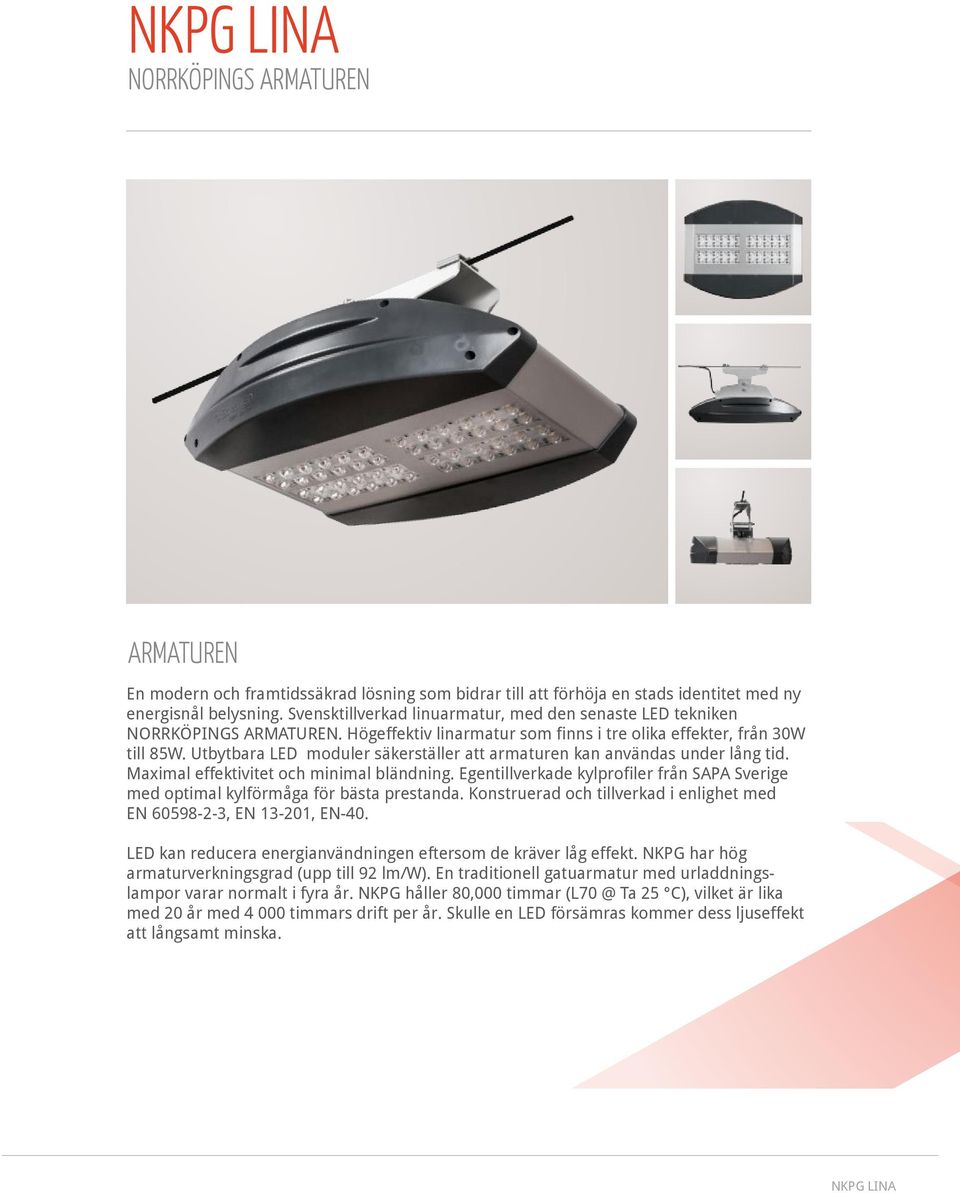

13 NKPG LINA NORRKÖPINGS ARMATUREN ARMATUREN En modern och framtidssäkrad lösning som bidrar till att förhöja en stads identitet med ny energisnål belysning. Svensktillverkad linuarmatur, med den senaste LED tekniken NORRKÖPINGS ARMATUREN. Högeffektiv linarmatur som finns i tre olika effekter, från 30W till W. Utbytbara LED moduler säkerställer att armaturen kan användas under lång tid. Maximal effektivitet och minimal bländning. Egentillverkade kylprofiler från SAPA Sverige med optimal kylförmåga för bästa prestanda. Konstruerad och tillverkad i enlighet med EN , EN , EN-40. LED kan reducera energianvändningen eftersom de kräver låg effekt. NKPG har hög armaturverkningsgrad (upp till 92 lm/w). En traditionell gatuarmatur med urladdningslampor varar normalt i fyra år. NKPG håller,000 timmar Ta 25 C), vilket är lika med 20 år med timmars drift per år. Skulle en LED försämras kommer dess ljuseffekt att långsamt minska. NKPG LINA

14 PRODUKTINFORMATION Standard Armatur NKPG Lina Ljuskälla 1W Multichip 135 Ljusfärg (+/ 5 %) 3000 K 4000 K Effektförbrukning (+/ 5 %) 30 till W Ljusflöde (ljusnivå) Varmvit: fr till 70lm Neutralvit: fr till lm Ljusutbyte 92 lm/w beroende på konfigurationen Färgåtergivningsindex Varmvit: Neutralvit Driver ström 350 ma V/50-60 Hz Optik Fyra linsalternativ finns som är anpassade för olika väggeometrier. Kontakta oss för mer information Gavlar UV beständigt GELOY PC/ASA Armaturhus Rostfritt aluminium Färg Gavlar RAL 7024 Installation Pendlad, vajerupphängd. Anpassade tillbehör finns tillgängliga för olika Rekommenderad monteringhöjd: 6-10m Medellivslängd 000 timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) Användningsområden Stadskärnor, buss- & spårvagnstrafik samt gator i bostadsområden Vindyta Projicerad vindyta m² Vikt 6Kg (NKPG Lina 24), 8Kg (NKPG Lina )

15 Artikel nummer Systemeffekt totalt (W) Light distribution C RI Färgtemp (K) NKPG LINA 24 LED NKPG LINA 24 LED NKPG LINA LED NKPG LINA LED NKPG LINA LED NKPG LINA LED Produkt Namn Antal LED dioder Totalt ljusflöde (lm) Våra produkter vidareutvecklas kontinuerligt. Vi förbehåller oss rätten att utan vidare publicering företaga tekniska eller formmässiga förändringar av våra produkter OnScreen LED AB Reservation för eventuella tryckfel NKPG LINA

16

17 LED UPPDATERINGSPAKET TILL BEFINTLIGA ANITA, VIADUKT & SOFIA ARMATURER ANVÄNDNINGSOMRÅDEN Armaturerna är speciellt anpassade för belysning i gång- och cykeltunnlar, viadukter etc. Nu finns en lösning med en LED insats till de traditionella tunnelarmaturerna. NKPG LED uppdateringspaketet finns i två olika varianter. Uppdatera lätt och behändigt de gamla armaturerna med glöd-, låg- energi- och kompaktlysrörs till moderna energibesparande LED armaturer. Armaturens gamla stomme bibehålls och du sparar tid på installationen. Många kommuner problem med vandalisering av belysningen, bland annat i tunnlar. Man har därför många gånger släckt ner belysningen vilket i sin tur skapar en mycket otrygg miljö för såväl gående som bilister och cyklister. Motala kommun bytte ut alla sina gamla Anita armaturer till vår NKPG LED uppdaterings sats Norrköpings kommun har under hösten 2012 fått NKPG LED uppdateringssatsen levererad till sig och har påbörjat bytet på sina gamla armaturer. Totalt antal gamla armaturer uppgår till 165st. Alla parter är idag väldigt nöjda med bytet. NKPG LED uppdateringsats har gett dessa kommuner en tryggare trafikmiljö samtidigt som man väsentligt har reducerat sina underhållskostnader. Man bytter enkelt bort de gamla kvicksilverljuskällorna till mer energieffektiva LED. Insatsen består utav 12 LED och den sammanlagda systemeffekten är endast 18W armatur. Bytet till LED insatsen sker snabbt och smidigt. Skruva loss den gamla insatsen, spara skruvarna och klipp loss alla gamla kablar. Skruva dit LED insatsen i de befintliga skruvhålen i armaturen. Koppla kablarna, brun = brun, blå = blå och jord = jord. Tryck dit LED glaset i locket. LED UPPGRADERINGSPAKET

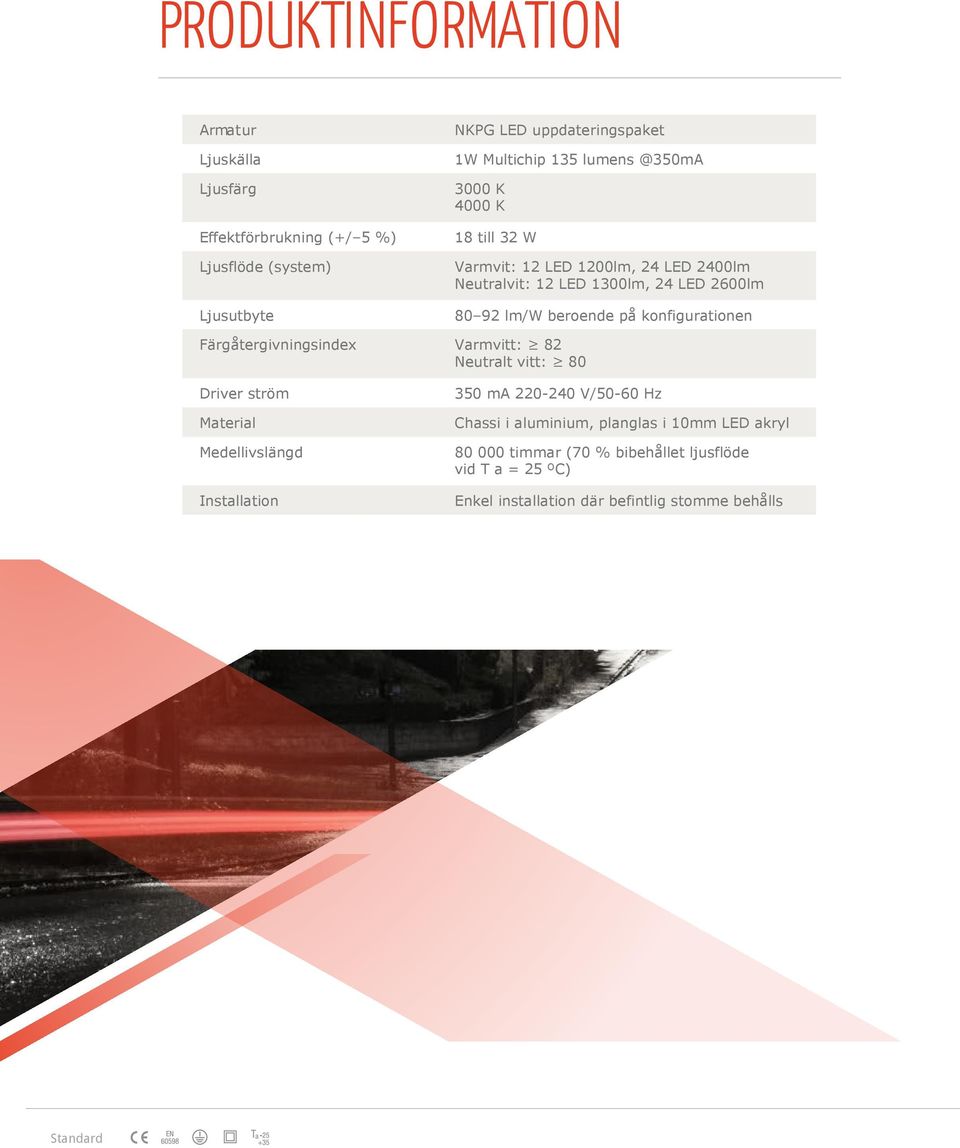

18 PRODUKTINFORMATION Standard Armatur NKPG LED uppdateringspaket Ljuskälla 1W Multichip 135 Ljusfärg 3000 K 4000 K Effektförbrukning (+/ 5 %) 18 till 32 W Ljusflöde (system) Varmvit: 12 LED 1200lm, 24 LED 2400lm Neutralvit: 12 LED 1300lm, 24 LED 2600lm Ljusutbyte 92 lm/w beroende på konfigurationen Färgåtergivningsindex Varmvitt: Neutralt vitt: Driver ström 350 ma V/50-60 Hz Material Chassi i aluminium, planglas i 10mm LED akryl Medellivslängd 000 timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) Installation Enkel installation där befintlig stomme behålls

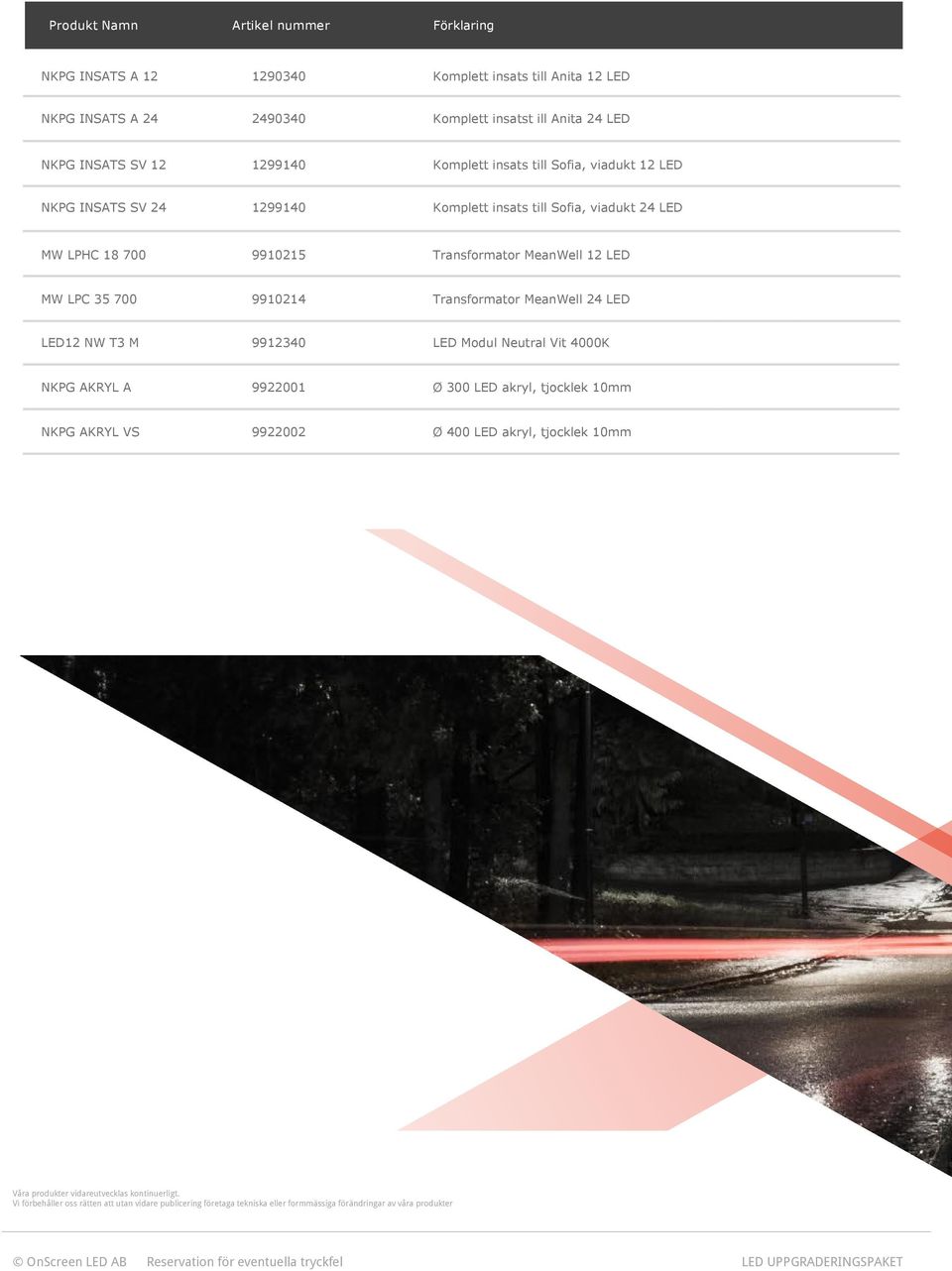

19 Produkt Namn A rtikel nummer Förklaring NKPG INSATS A Komplett insats till Anita 12 LED NKPG INSATS A Komplett insatst ill Anita 24 LED NKPG INSATS SV Komplett insats till Sofia, viadukt 12 LED NKPG INSATS SV Komplett insats till Sofia, viadukt 24 LED MW LPHC Transformator MeanWell 12 LED MW LPC Transformator MeanWell 24 LED LED12 NW T3 M LED Modul Neutral Vit NKPG AKRYL A Ø 300 LED akryl, tjocklek 10mm NKPG AKRYL VS Ø 400 LED akryl, tjocklek 10mm Våra produkter vidareutvecklas kontinuerligt. Vi förbehåller oss rätten att utan vidare publicering företaga tekniska eller formmässiga förändringar av våra produkter OnScreen LED AB Reservation för eventuella tryckfel LED UPPGRADERINGSPAKET

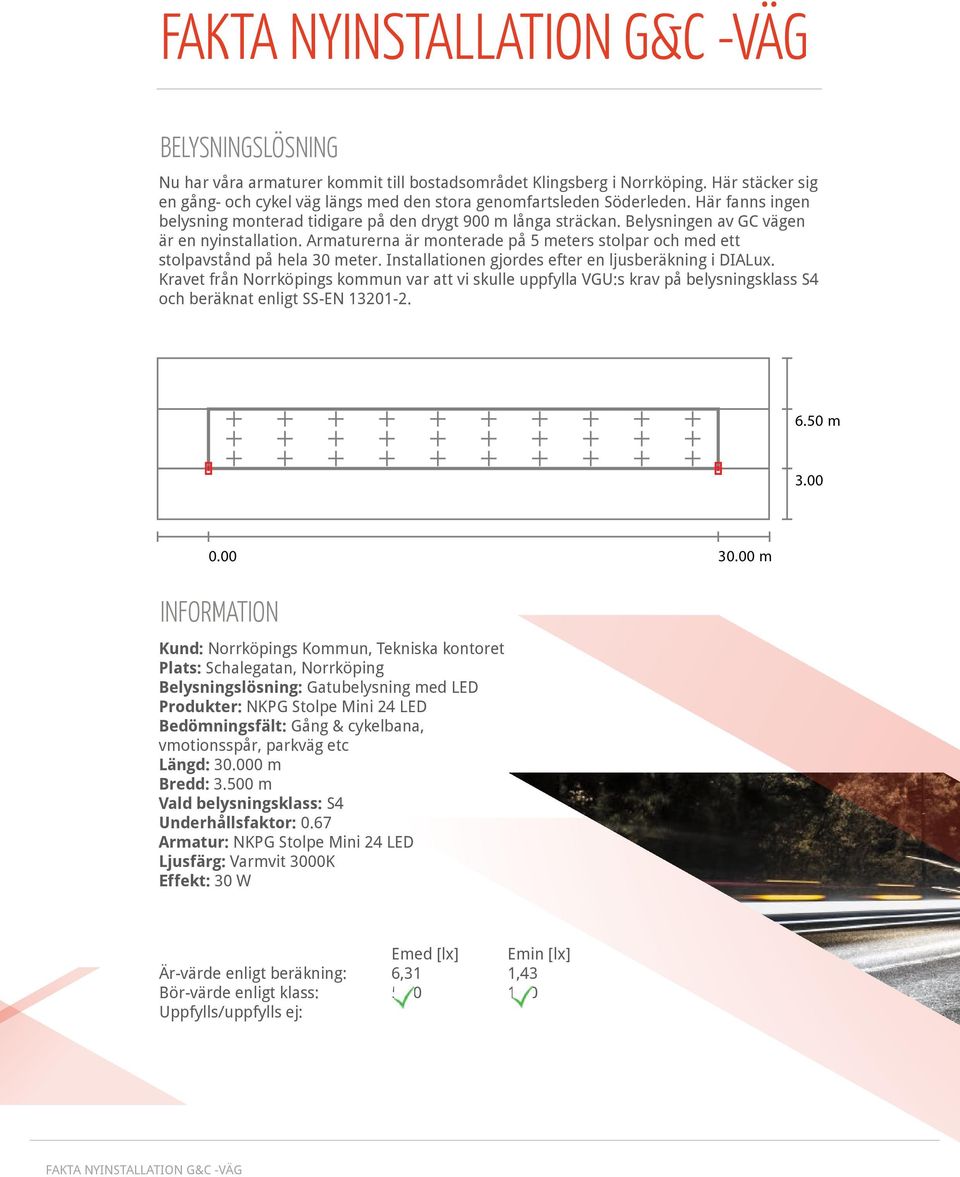

20 FAKTA NYINSTALLATION G&C -VÄG BELYSNINGSLÖSNING Nu har våra armaturer kommit till bostadsområdet Klingsberg i Norrköping. Här stäcker sig en gång- och cykel väg längs med den stora genomfartsleden Söderleden. Här fanns ingen belysning monterad tidigare på den drygt 900 m långa sträckan. Belysningen av GC vägen är en nyinstallation. Armaturerna är monterade på 5 meters stolpar och med ett stolpavstånd på hela 30 meter. Installationen gjordes efter en ljusberäkning i DIALux. Kravet från Norrköpings kommun var att vi skulle uppfylla VGU:s krav på belysningsklass S4 och beräknat enligt SS-EN m m INFORMATION Kund: Norrköpings Kommun, Tekniska kontoret Plats: Schalegatan, Norrköping Belysningslösning: Gatubelysning med LED Produkter: NKPG Stolpe Mini 24 LED Bedömningsfält: Gång & cykelbana, vmotionsspår, parkväg etc Längd: m Bredd: m Vald belysningsklass: S4 Underhållsfaktor: 0.67 Armatur: NKPG Stolpe Mini 24 LED Ljusfärg: Varmvit Effekt: 30 W Är-värde enligt beräkning: Bör-värde enligt klass: Uppfylls/uppfylls ej: FAKTA NYINSTALLATION G&C -VÄG Emed [lx] 6,31 5,00 Emin [lx] 1,43 1,00
