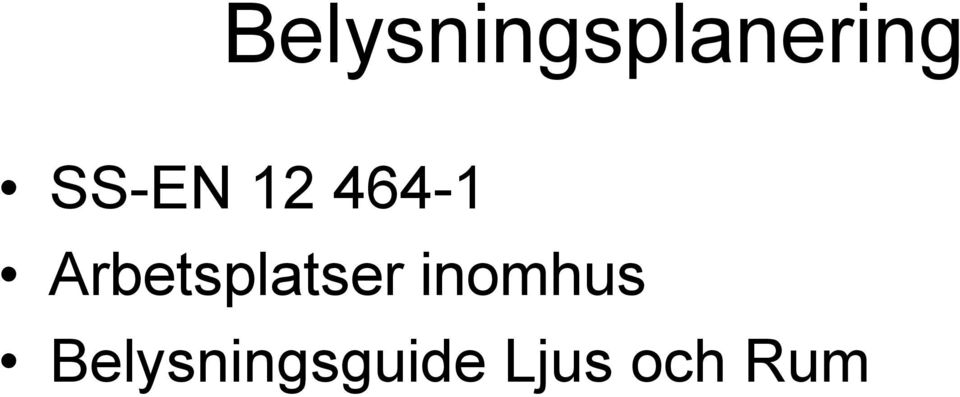

1 Belysningsplanering SS-EN Arbetsplatser inomhus Belysningsguide Ljus och Rum

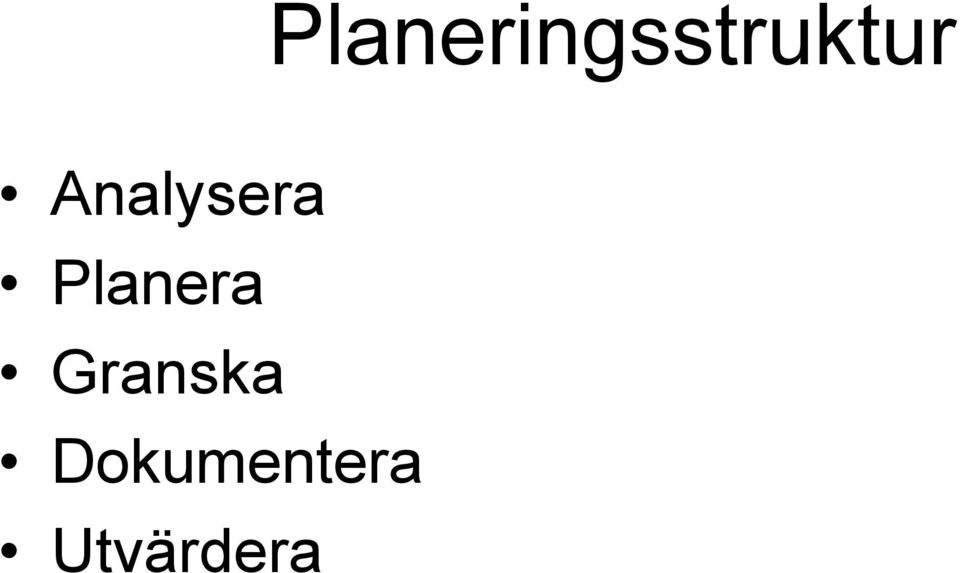

2 Planeringsstruktur Analysera Planera Granska Dokumentera Utvärdera

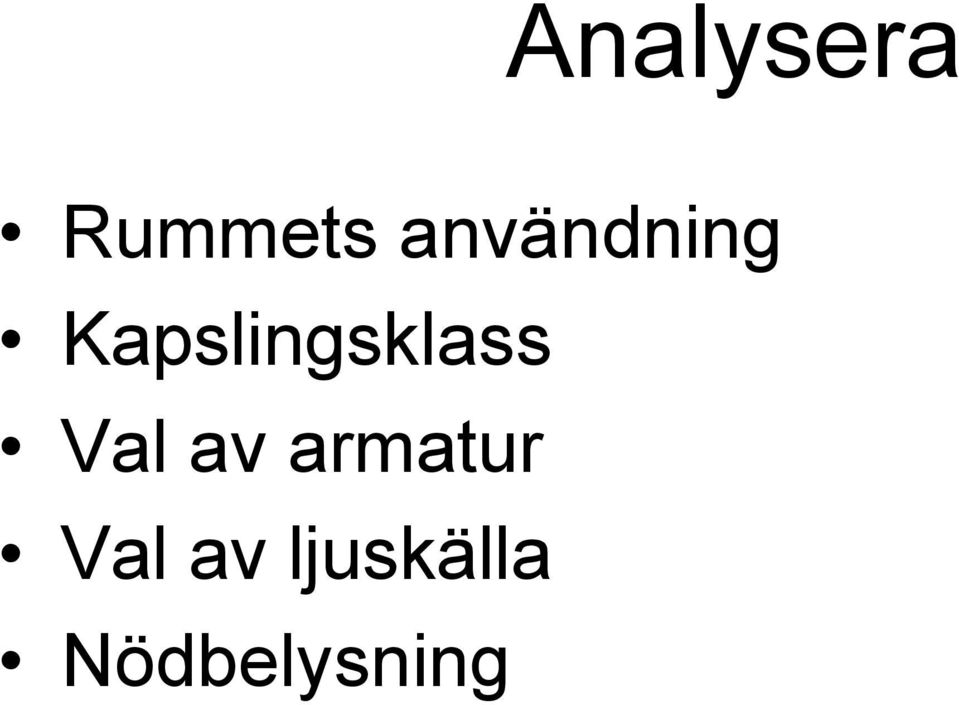

3 Analysera Rummets användning Kapslingsklass Val av armatur Val av ljuskälla Nödbelysning

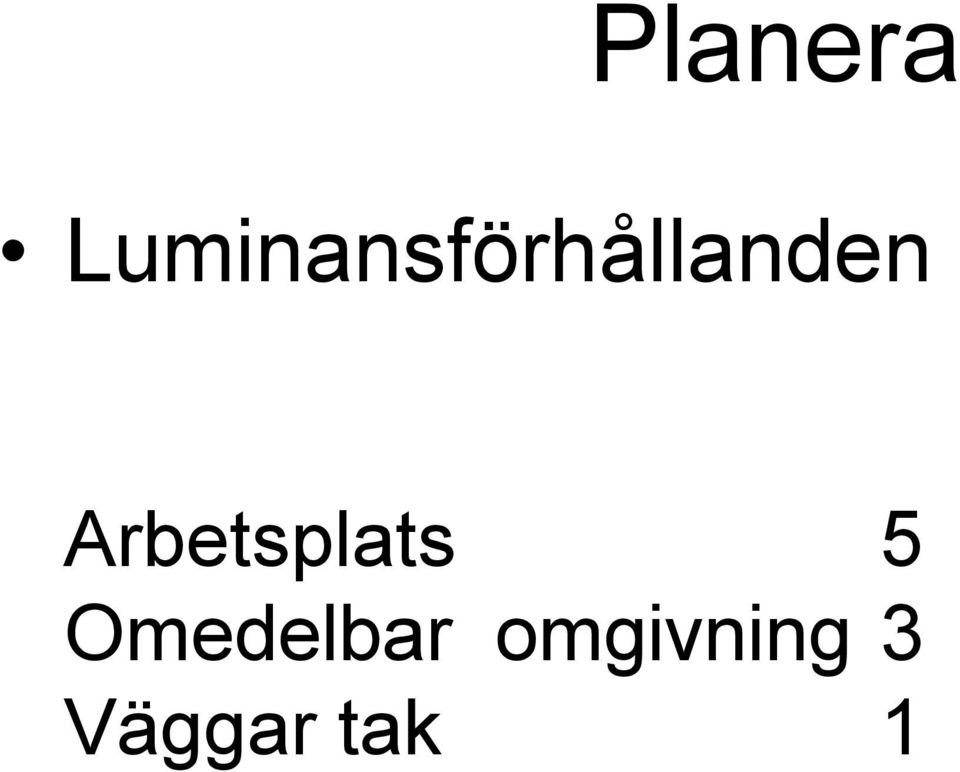

4 Planera Luminansförhållanden Arbetsplats 5 Omedelbar omgivning 3 Väggar tak 1

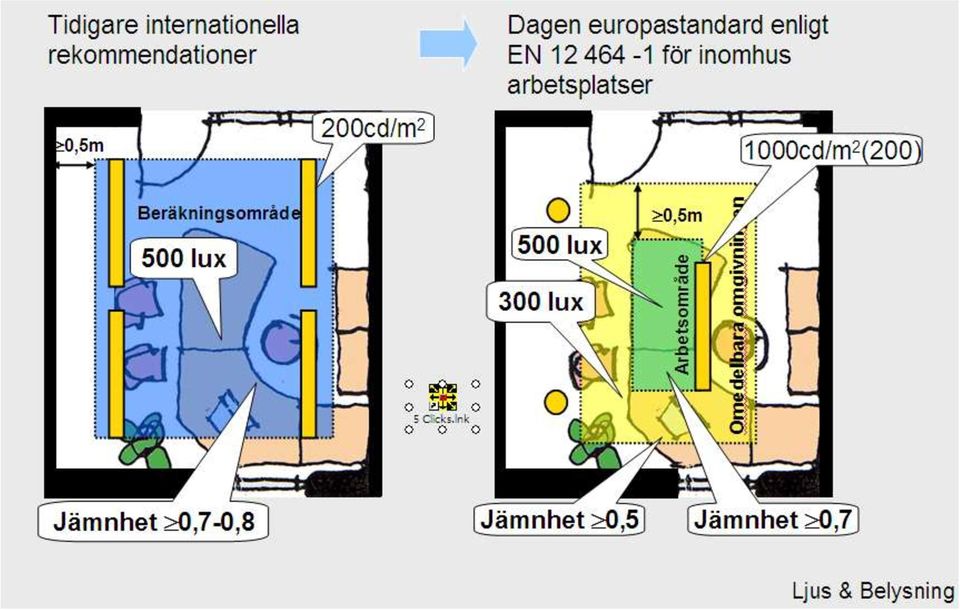

5

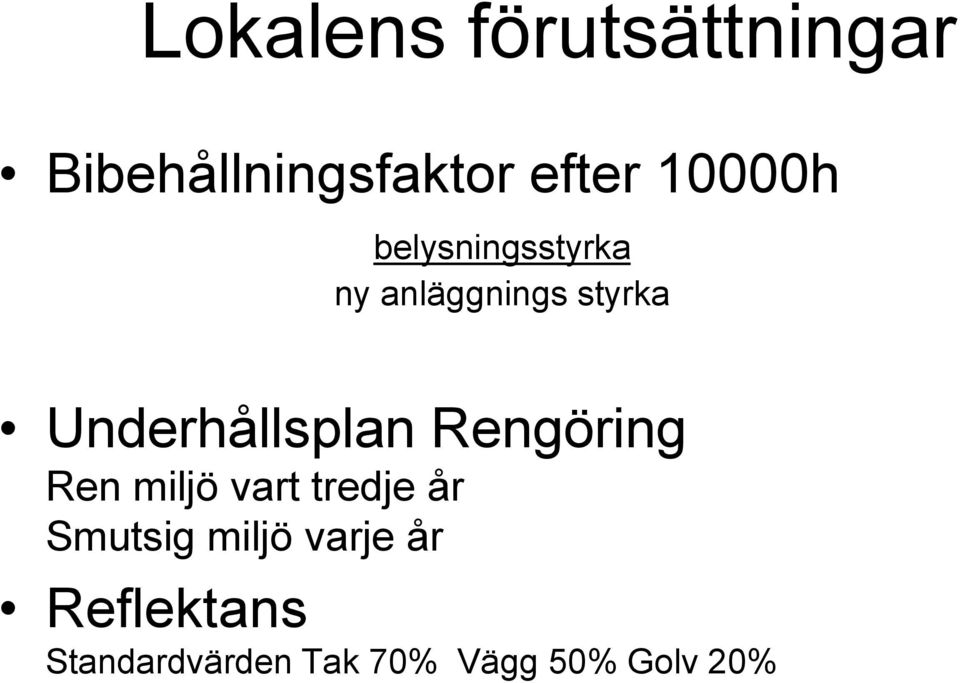

6 Lokalens förutsättningar Bibehållningsfaktor efter 10000h belysningsstyrka ny anläggnings styrka Underhållsplan Rengöring Ren miljö vart tredje år Smutsig miljö varje år Reflektans Standardvärden Tak 70% Vägg 50% Golv 20%

7 Granska Använd ett beräkningsprogram Dialux

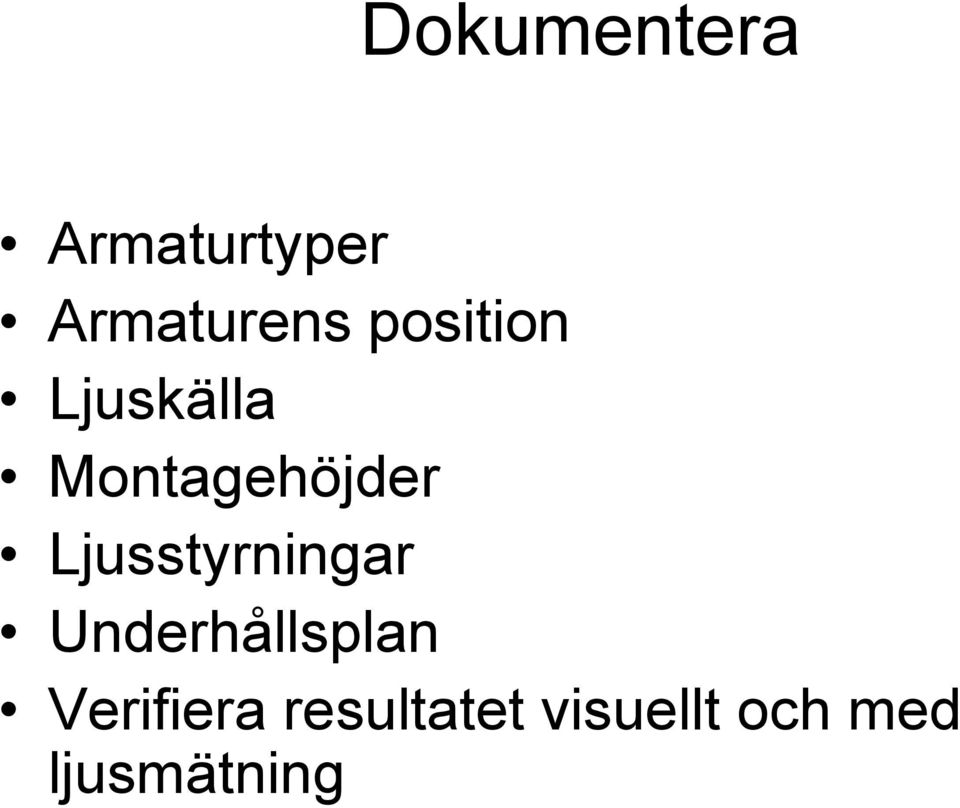

8 Dokumentera Armaturtyper Armaturens position Ljuskälla Montagehöjder Ljusstyrningar Underhållsplan Verifiera resultatet visuellt och med ljusmätning

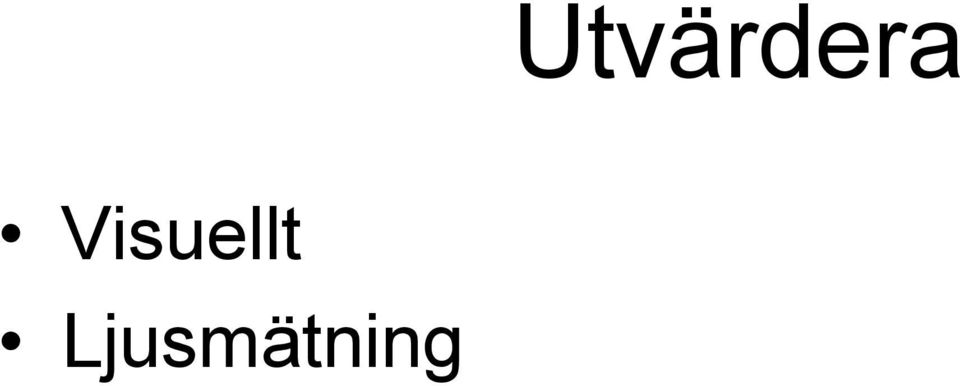

9 Utvärdera Visuellt Ljusmätning

10 I en befintlig anläggning kan ljuset beskrivas med ord och bilder. Vidstående sju visuella begrepp kan beskrivas av ord som är motsatspar. Metoden kallas visuell utvärdering och går enkelt ut på att beskriva det man ser. Visuell utvärdering Begrepp Beskrivning Bedömning Ljusnivå Ljusfördelning Ljusfärg Färg - om det är ljust eller mörkt i rummet eller på arbetsplatsen. - hur ljuset är fördelat i rummet eller på arbetsplatsen. - om ljusfärgen uppfattas varm eller kall. - hur upplevs färger och föremål. mörkt - ljust jämn - varierad varm - kall naturliga - förvrängda Metoden är bra som ett komplement till databeräknade resultat. Bländning Skuggor - förekommer obehagsbländning. - om de är mjuka eller hårda. ej märkbar - besvärande mjuka - hårda Reflexer - om de är intensiva eller diffusa. diffusa - intensiva

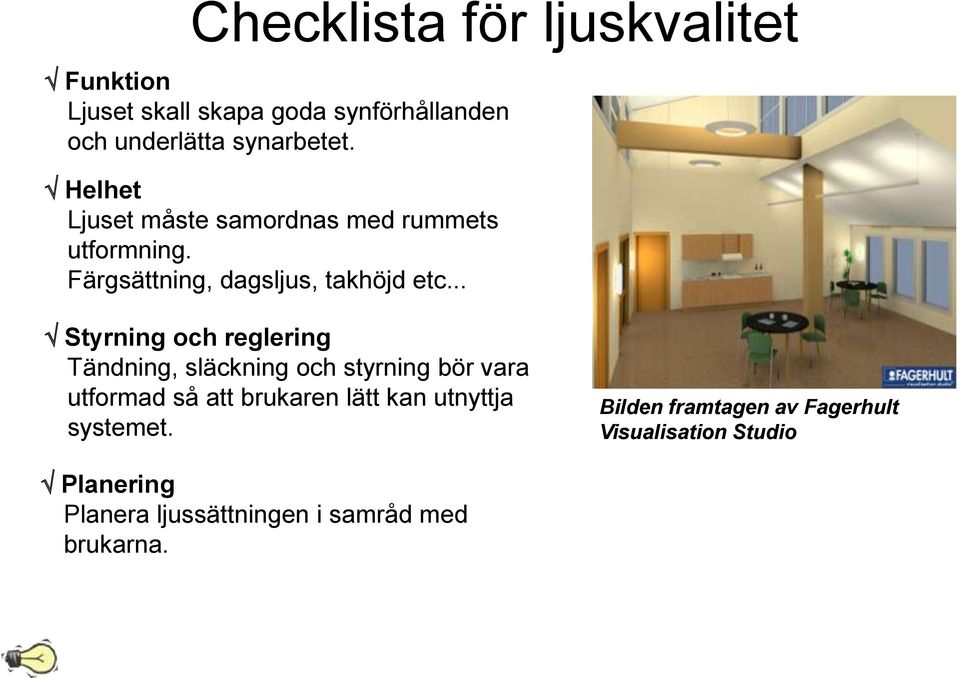

11 Checklista för ljuskvalitet Funktion Ljuset skall skapa goda synförhållanden och underlätta synarbetet. Helhet Ljuset måste samordnas med rummets utformning. Färgsättning, dagsljus, takhöjd etc... Styrning och reglering Tändning, släckning och styrning bör vara utformad så att brukaren lätt kan utnyttja systemet. Bilden framtagen av Fagerhult Visualisation Studio Planering Planera ljussättningen i samråd med brukarna.

12 Checklista för ljuskvalitet - Belysningsstyrkor Belysningsstyrkan på arbetsplan bör ligga runt lux. Armaturval Välj gärna armatur med direkt- och indirekt verkande ljus. Komplettera med accentbelysning. Ljuskällor Välj ljuskälla med god färgåtergivning. Ljusfärgen bör vara runt K. Konferensrum Ljusreglering Programmerade ljusinställningar underlättar för brukaren vid t.ex användning av projektor.

13 Principlösning - Konferensrum Allmänbelysning Tavelbelysning T5 lysrör 1x28W T5 lysrör 2x28W Miljöbelysning Kompaktlysrör 18W Effektåtgång W/m 2

14 Checklista för ljuskvalitet - Belysningsstyrkor Belysningsstyrkan på arbetsplan bör ligga runt 500 lux. Ljussättning av väggar är viktigt Armaturval Välj gärna armatur med största delen indirekt ljus. Ljuskällor Välj ljuskälla med god färgåtergivning. Välj Lysrör/lysrörslampor. Ljusfärgen bör vara runt K. Ljusreglering Individuella ljusnivåer med dimring Storkontor

15 Principlösning - Storkontor Allmän/platsbelysning Vertikalbelysning Kompaktlysrör 4x32W Kompaktlysrör 18W Effektåtgång W/m 2

16 Checklista för ljuskvalitet - Kontor Belysningsstyrkor Belysningsstyrkan på arbetsplan bör ligga runt lux. Armaturval Välj gärna armatur med direkt-/indirektverkande ljus. Komplettera med plats- och accentbelysning. Gärna Wallwasher för ökad ljushet Ljuskällor Välj ljuskälla med god färgåtergivning. Ljusfärgen bör vara runt K. Ljusreglering Individuellt anpassad ljusnivå skapas enkelt med dragdim på armaturen. Ljusreglering ökar synkomforten.

17 Principlösning - Cellkontor Miljöbelysning 18 m² 10 m² Kompaktlysrör 13W Allmänbelysning T5 2x28W Platsbelysning Installerad effekt 6-10 W/m 2 Kompaktlysrör 18W

18 Checklista för ljuskvalitet - Skola Belysningsstyrkor Belysningsstyrkan på arbetsplan bör ligga runt lux. Jämn belysning är viktigt Armaturval Välj gärna armatur med 30 %direkt- och 70 % indirekt verkande ljus. Komplettera med accent-belysning. Ljuskällor Välj ljuskälla med god färgåtergivning. Ljusfärgen bör vara runt K. Ljusreglering Programmerade ljusinställningar underlättar för brukaren vid t.ex användning av projektor.

19 Allmänbelysning Principlösning - klassrum T5 lysrör 1x35W Tavelbelysning T5 lysrör 2x28W Effektåtgång W/m 2

20 Checklista för ljuskvalitet - industri Belysningsstyrkor Belysningsstyrkan på arbetsplan bör ligga runt lux. Armaturval Välj gärna armatur med god verkningsgrad ljus. Val av ljuskälla beroende på temperatur Lägre takhöjd än 5 m använd bländskydd Armaturval platsbelysning Komplettera Med arbetsrelaterad belysning : 500 lux Ljusreglering Närvarosensor, tidur

21 Allmänbelysning Principlösning - Industri T5 lysrör 2x49W Blatsbelysning T5 lysrör 2x35W Effektåtgång 7-10 W/m 2

22 En god ljusmiljö Skall ha dagsljus God driftsekonomi Visuell komfort Ljusreglerbar
