Hinderbelysning. Stephanie Sales WSP Ljusdesign

Transkript

1 Hinderbelysning Stephanie Sales

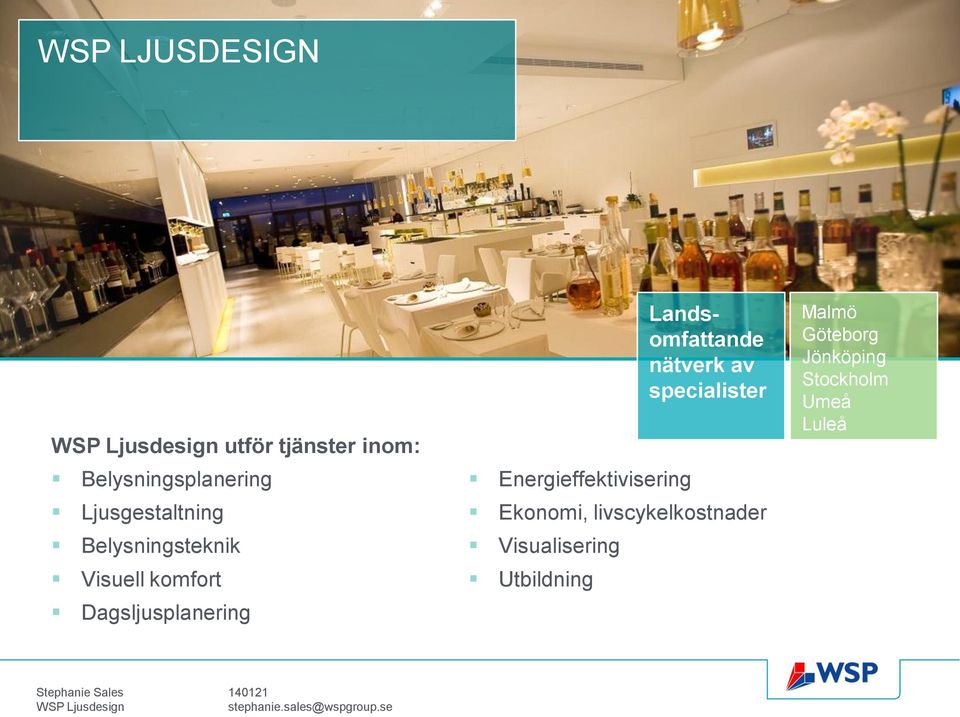

2 WSP LJUSDESIGN utför tjänster inom: Belysningsplanering Ljusgestaltning Belysningsteknik Visuell komfort Dagsljusplanering Energieffektivisering Ekonomi, livscykelkostnader Visualisering Utbildning Landsomfattande nätverk av specialister Malmö Göteborg Jönköping Stockholm Umeå Luleå

3 WSP LJUSDESIGN har belönats i Svenska Ljuspriset 12 år i rad!

4 Bakgrund Teknikutvecklingen går mot större maskiner. Verk högre än 150 meter i skogsmiljö är generellt mycket mer effektiva. Andra regler för markering av föremål högre än 150 meter. Oro för den visuella påverkan. Transportstyrelsen föreskrifter om hindermarkering: Grundform: TFSF 2010:155 Ändringar: TFSF 2013:9.

5 Vad är hinderbelysning? Säkerställa att vindkraftverken syns ut ett luftfarsperspektiv. Monteras på vindkraftverkens högsta fasta punkt (nacellen).

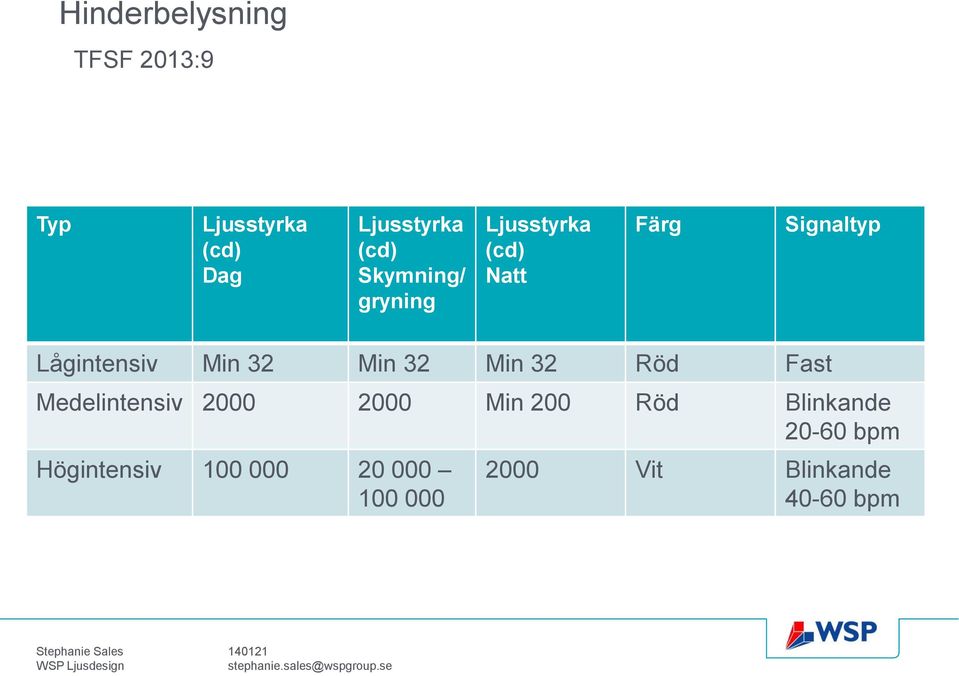

6 Hinderbelysning TFSF 2013:9 Typ Ljusstyrka (cd) Dag Ljusstyrka (cd) Skymning/ gryning Ljusstyrka (cd) Natt Färg Signaltyp Lågintensiv Min 32 Min 32 Min 32 Röd Fast Medelintensiv Min 200 Röd Blinkande bpm Högintensiv Vit Blinkande bpm

7 Tekniska begrepp Candela, cd är enheten för Ljusstyrka, dvs. hur mycket ljus som avges i en given vinkel. Lux, lx är enheten för belysningsstyrka, dvs ett mått på hur mycket ljus som träffar en yta.

8 Kan man se ljus?

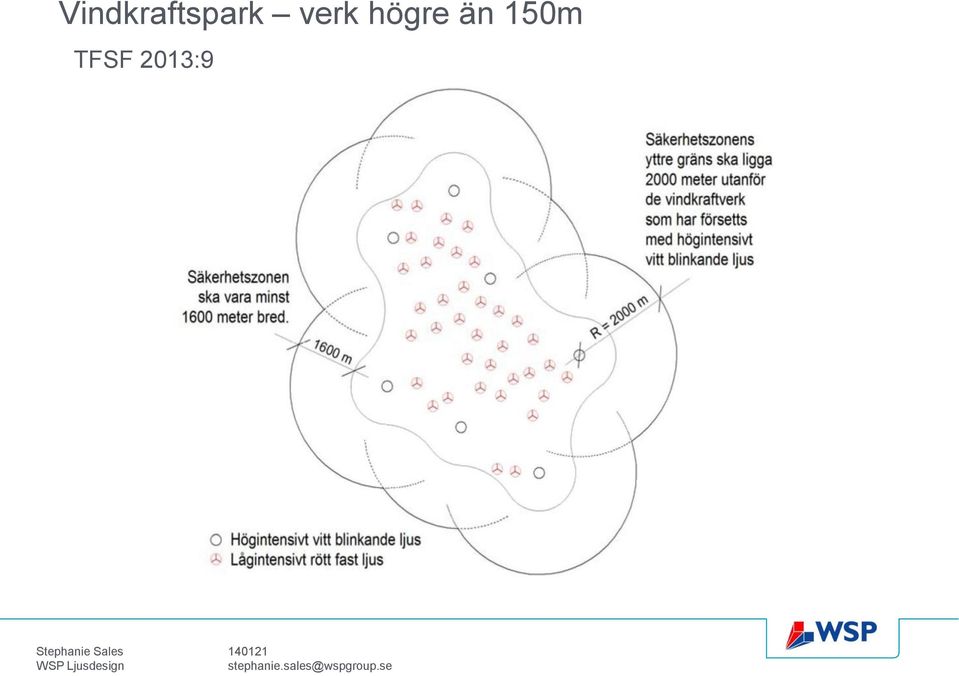

9 Vindkraftspark verk högre än 150m TFSF 2013:9

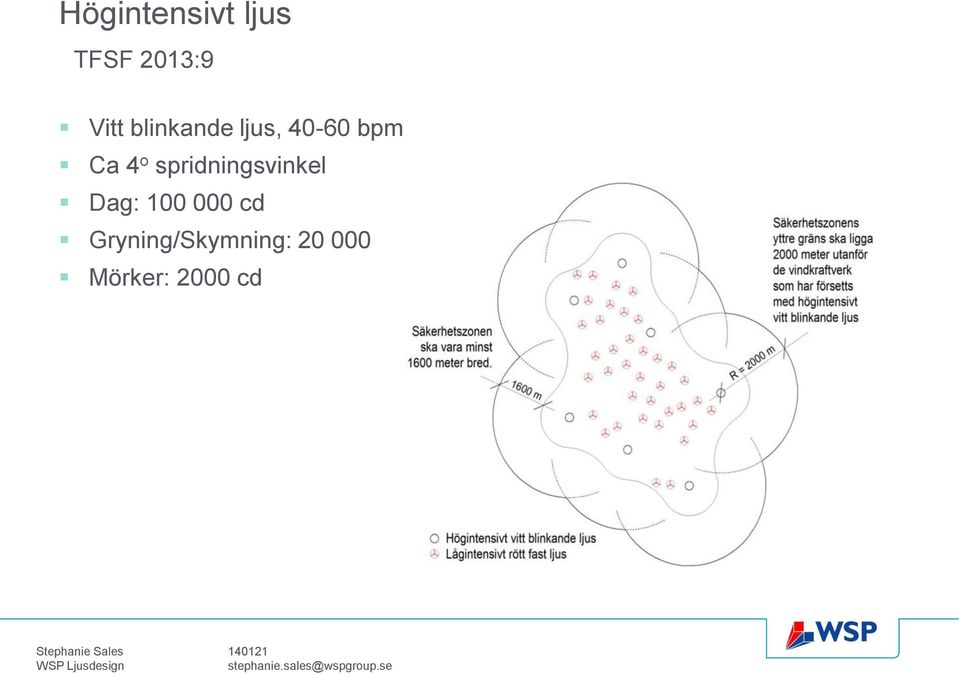

10 Högintensivt ljus TFSF 2013:9 Vitt blinkande ljus, bpm Ca 4 o spridningsvinkel Dag: cd Gryning/Skymning: cd Mörker: 2000 cd

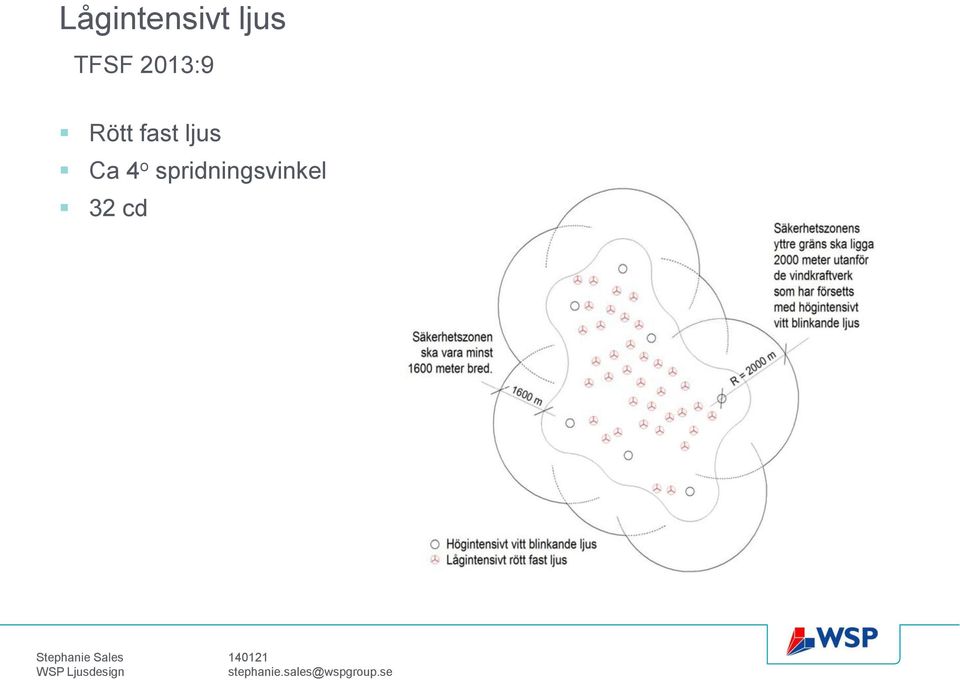

11 Lågintensivt ljus TFSF 2013:9 Rött fast ljus Ca 4 o spridningsvinkel 32 cd

12 Hur upplevs ljuset från hinderbelysning? Belysningsstyrkan säger inget om hur ljust vi upplever något Ljusstyrkan säger inget om hur intensiv vi uppfattar att en ljuspunkt är För att få en uppfattning om hur ljus något är måste vi sätta det i relation till sin omgivning.

13 Hur upplevs ljuset från hinderbelysning? Artificiellt ljus är mycket svagt jämfört med solljus. Kontorsbelysning ger cirka 500 lux på arbetsplatsen. En molnig dag cirka 2500 lux på marken.

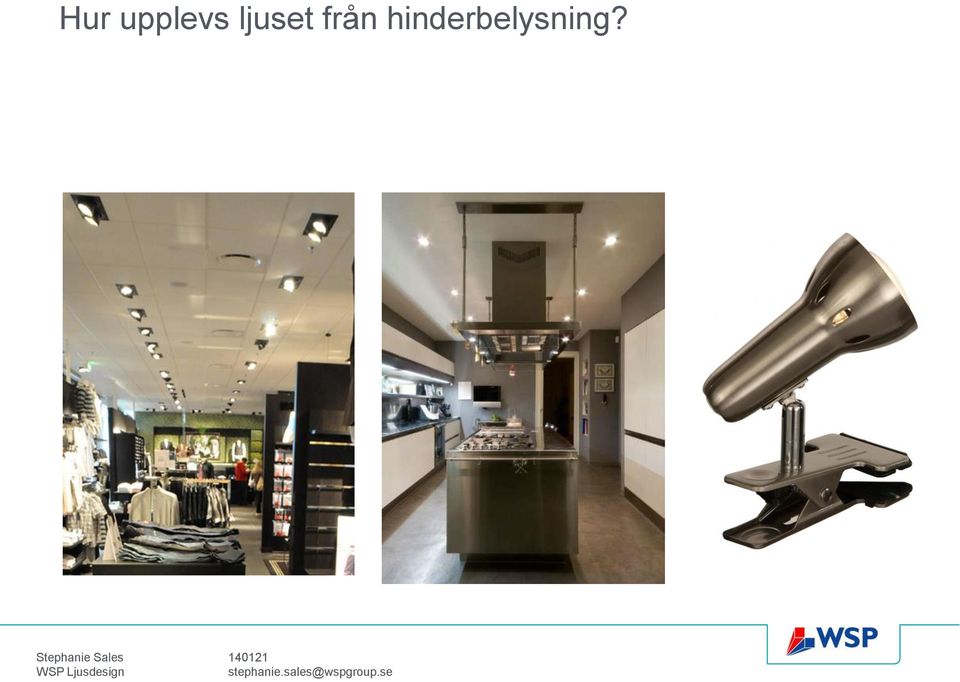

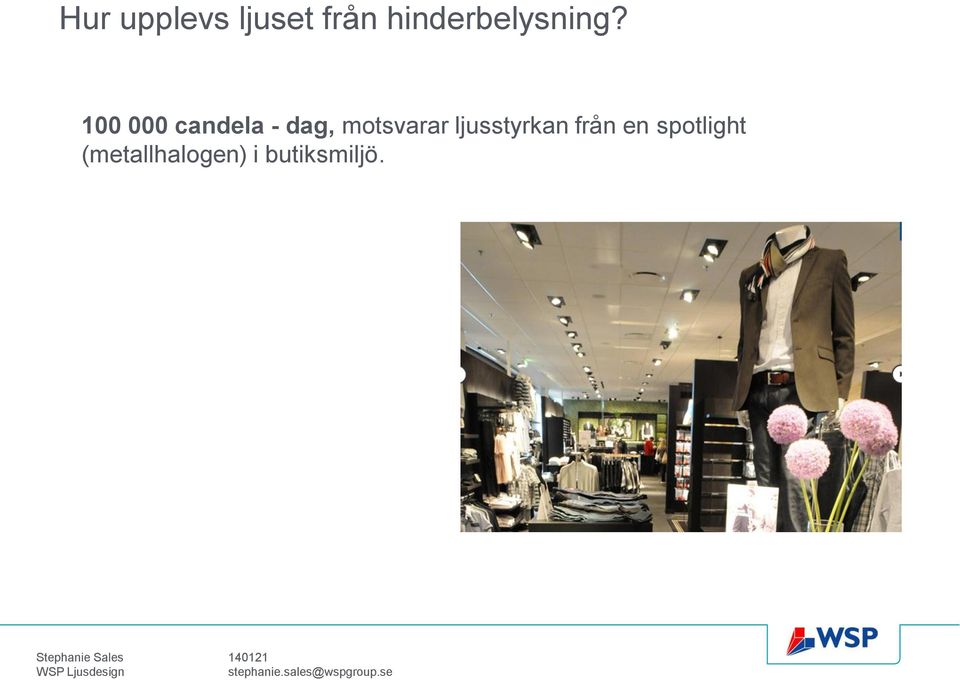

14 Hur upplevs ljuset från hinderbelysning? candela - dag, motsvarar ljusstyrkan från en spotlight (metallhalogen) i butiksmiljö.

15 Hur upplevs ljuset från hinderbelysning? candela - skymning/gryning, motsvarar ljusstyrkan från en spotlight (halogen) i hemmet.

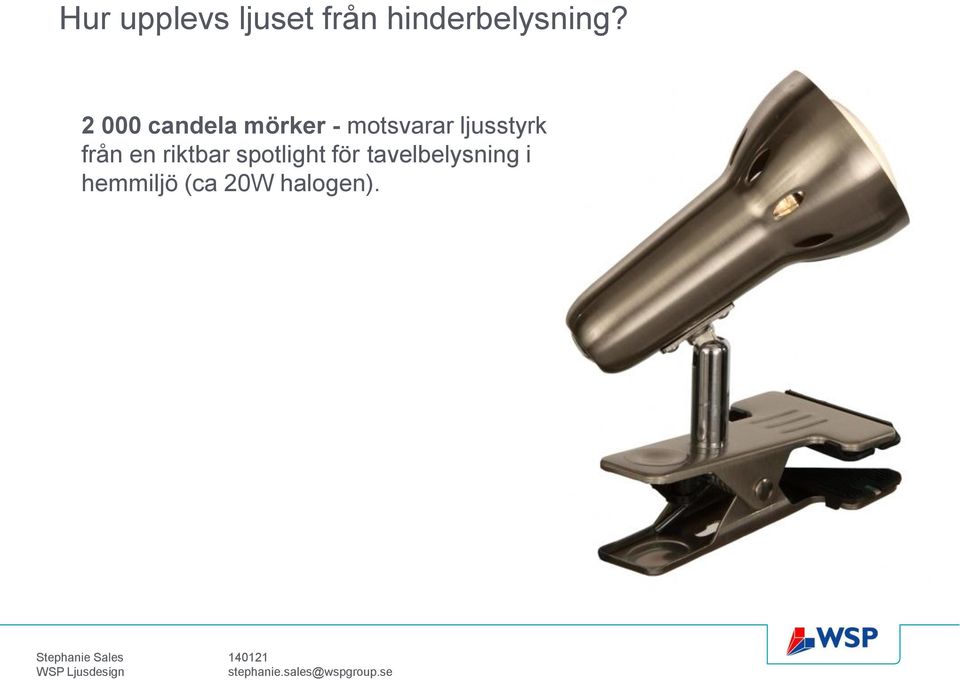

16 Hur upplevs ljuset från hinderbelysning? candela mörker - motsvarar ljusstyrkan från en riktbar spotlight för tavelbelysning i hemmiljö (ca 20W halogen).

17 Hur upplevs ljuset från hinderbelysning?

18 Hur långt når ljuset? Ljuset syns först när det träffar en yta. Ljuset avtar med avståndet.

19 Hur långt når ljuset? En molnig dag ger ungefär 2500 lux, en solig dag lux. På ditt kontor har du ca 500 lux på ditt skrivbord cd, 4 spridning = 1 lux på 500 meters avstånd Ett stearinljus ger ca 1 lux på 1 meters avstånd.

20 Hur långt når ljuset? cd, 4 spridning = 0,01 lux på 500 meters avstånd. Vilket motsvarar den Stjärnljus ger ca 0,01 lux.

21 Hur långt når ljuset?

22 ORD OCH MYTER OM HINDERBELYSNING Hinderbelysningen lyser upp hela skogen! Som tidigare beskrivet avger inte hinderbelysning en stor mängd ljus. Den belysningsstyrka som nattetid uppnås 500 meter från vindkraftverket motsvara stjärnljus (0,01 lux). En av de viktigaste grundreglerna för belysning är att ljus inte syns förens det träffar en yta, finns det inget objekt runt vindkraftverket att belysa kommer ljuset att avta och bli mindre intensivt. Den enda gången det går att se och uttyda det ljus som strålar ut från hinderbelysning är när ljuset träffar rotorbladen eller vid väderförhållanden med mycket hög luftfuktighet t.ex. dimma.

23 ORD OCH MYTER OM HINDERBELYSNING Hinderbelysningen kan jämföras med de blixtljus som finns på telemaster! Det högintensiva vita ljuset på telemaster blinkar/blixtrar oftast genom en roterande avbländning. Detta gör att belysningen upplevs som blixtrande, som ett stroboskop. Modern teknik gör att hinderbelysning släcks/tänds med en mjukare frekvens, genom att ljuskällan regleras digitalt till bpm.

24 ORD OCH MYTER OM HINDERBELYSNING Man hindras från att se stjärnhimlen! Spridningsvinkel och ljusfördelning från högintensiv hinderbelysning har en spridning på 3-7 där ljuset i huvudsak är riktat 1 ovan horisontalplan. Den smalstrålande spridningsvinkeln gör att ljuset inte ger något ströljus som bidrar till det som benämns som light pollution och sky glow (ljusföroreningar från artificiellt ljus).

25 ORD OCH MYTER OM HINDERBELYSNING Ljuset är bländande! Om ögat utsätts för en högre infallande ljushet än det är adapterat (inställt) för upplevs det som bländning. Eftersom ljuset från hinderbelysning i huvudsak är riktat längs medhorisontalplan uppstår ingen bländning, att se ljuskällan är inte detsamma som att bli bländad. Ljuskällan kan tydas eftersom den sätts i kontrast till en mörk omgivning under nattetid. Ett fyrtorn kan däremot ge upphov till bländning då det har en ljusstyrka på ca cd nattetid, ljuset är fördelat under och över horisontalplan för att kunna ses av båttrafik. Hinderbelysning monterat på vindkraftverk är fördelat över horisontellplan för att ses av trafik i luftrummet.

26 Högintensiv lampa, Lemnhult

27

28 Styrning av hinderbelysning Transponder Radar

29 Transponder En sändare som kommunicerar med olika system på marken Hinderbelysning tänds upp när vindkraftpark får signal från flygtrafik 75% av alla flygplan utrustade med transponder

30 Radar Detekterar flygtrafik Tänder upp hinderbelysning vid annalkande flygtrafik Måste installeras så detekterar alla riktningar
