1 HINDERBELSYNING Anna Lund WSP Ljusdesign

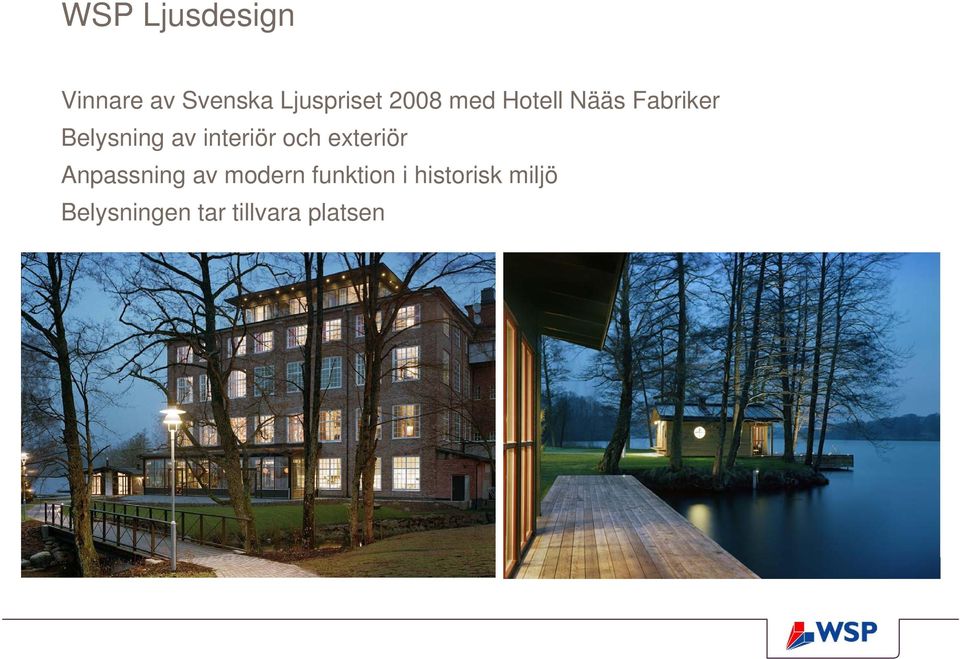

2 WSP Ljusdesign Vinnare av Svenska Ljuspriset 2008 med Hotell Nääs Fabriker Belysning av interiör och exteriör Anpassning av modern funktion i historisk miljö Belysningen tar tillvara platsen

3 VAD ÄR LJUSDESIGN? Samverkan Människa Rum Färg Ljus Ögat och synen Detaljseende Omgivningsseende Rumsupplevelse

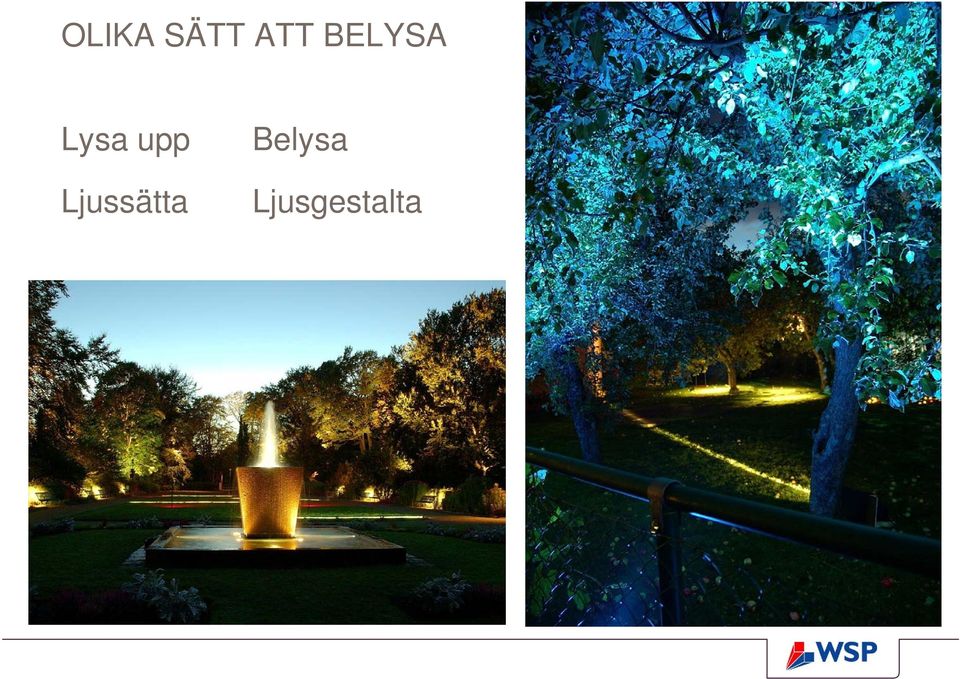

4 OLIKA SÄTT ATT BELYSA Lysa upp Ljussätta Belysa Ljusgestalta

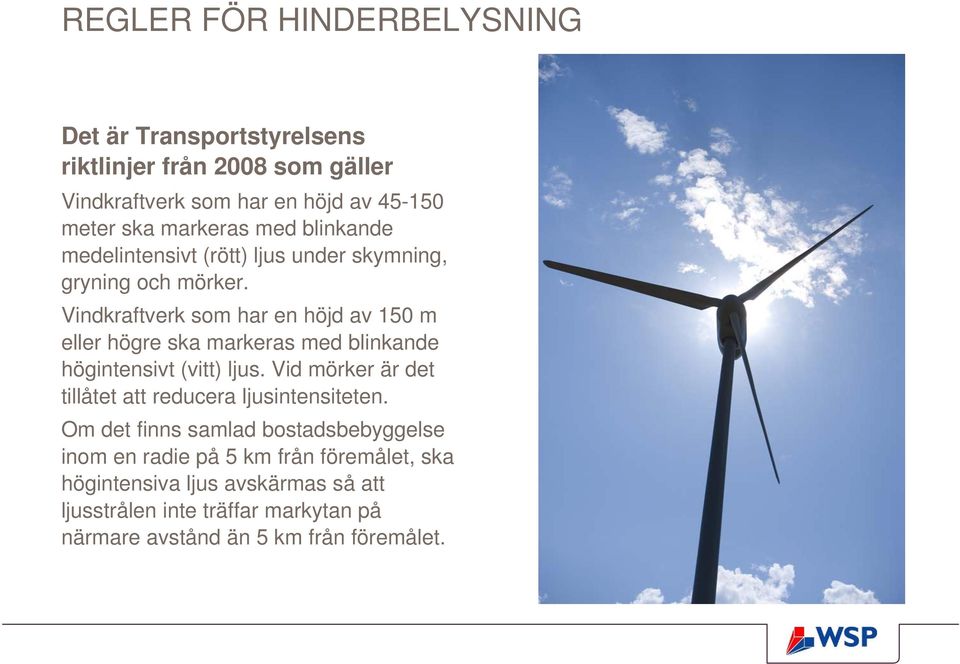

5 REGLER FÖR HINDERBELYSNING Det är Transportstyrelsens riktlinjer från 2008 som gäller Vindkraftverk som har en höjd av meter ska markeras med blinkande medelintensivt (rött) ljus under skymning, gryning och mörker. Vindkraftverk som har en höjd av 150 m eller högre ska markeras med blinkande högintensivt (vitt) ljus. Vid mörker är det tillåtet att reducera ljusintensiteten. Om det finns samlad bostadsbebyggelse inom en radie på 5 km från föremålet, ska högintensiva ljus avskärmas så att ljusstrålen inte träffar markytan på närmare avstånd än 5 km från föremålet.

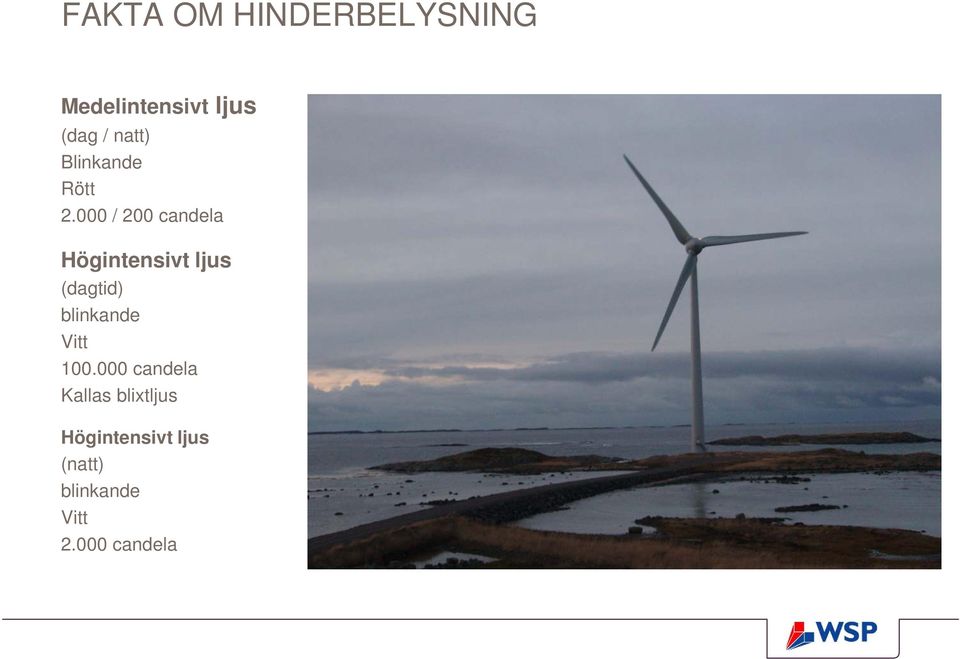

6 FAKTA OM HINDERBELYSNING Medelintensivt ljus (dag / natt) Blinkande Rött / 200 candela Högintensivt ljus (dagtid) blinkande Vitt candela Kallas blixtljus Högintensivt ljus (natt) blinkande Vitt candela

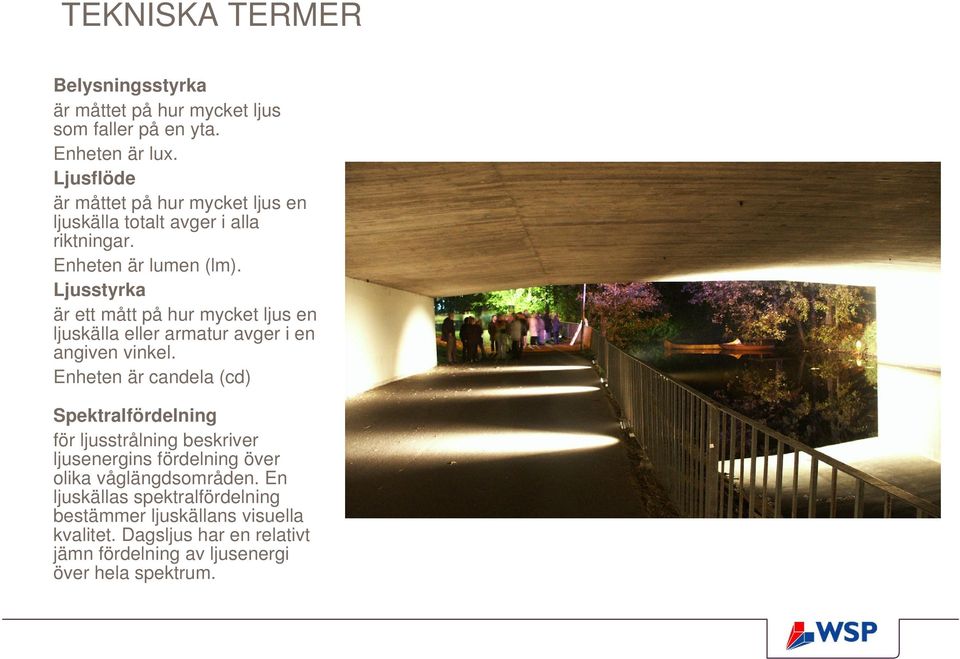

7 TEKNISKA TERMER Belysningsstyrka är måttet på hur mycket ljus som faller på en yta. Enheten är lux. Ljusflöde är måttet på hur mycket ljus en ljuskälla totalt avger i alla riktningar. Enheten är lumen (lm). Ljusstyrka är ett mått på hur mycket ljus en ljuskälla eller armatur avger i en angiven vinkel. Enheten är candela (cd) Spektralfördelning för ljusstrålning beskriver ljusenergins fördelning över olika våglängdsområden. En ljuskällas spektralfördelning bestämmer ljuskällans visuella kvalitet. Dagsljus har en relativt jämn fördelning av ljusenergi över hela spektrum.

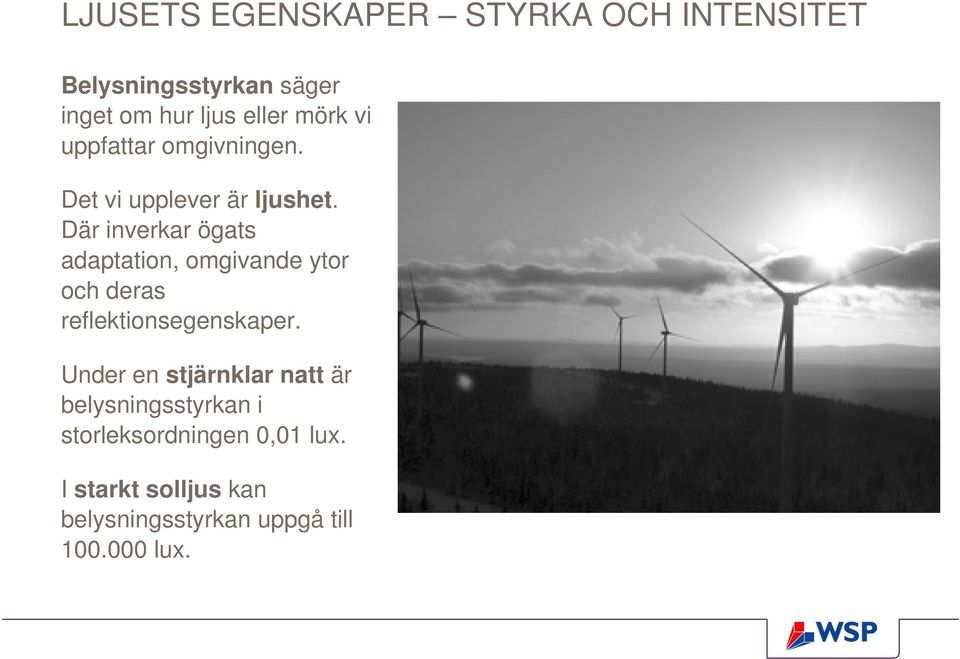

8 LJUSETS EGENSKAPER STYRKA OCH INTENSITET Belysningsstyrkan säger inget om hur ljus eller mörk vi uppfattar omgivningen. Det vi upplever är ljushet. Där inverkar ögats adaptation, omgivande ytor och deras reflektionsegenskaper. Under en stjärnklar natt är belysningsstyrkan i storleksordningen 0,01 lux. I starkt solljus kan belysningsstyrkan uppgå till lux.

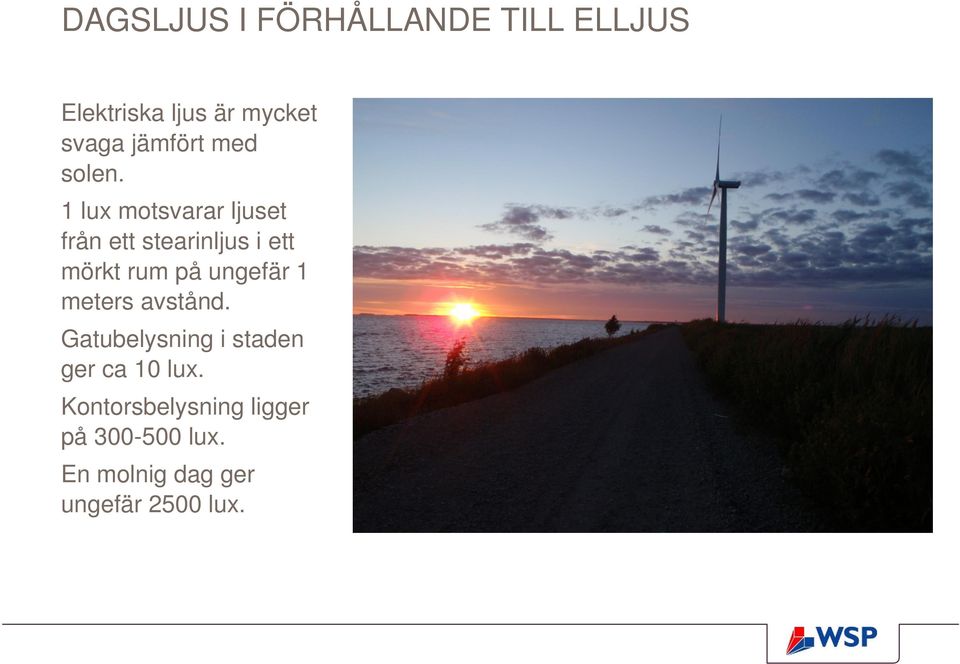

9 DAGSLJUS I FÖRHÅLLANDE TILL ELLJUS Elektriska ljus är mycket svaga jämfört med solen. 1 lux motsvarar ljuset från ett stearinljus i ett mörkt rum på ungefär 1 meters avstånd. Gatubelysning i staden ger ca 10 lux. Kontorsbelysning ligger på lux. En molnig dag ger ungefär 2500 lux.

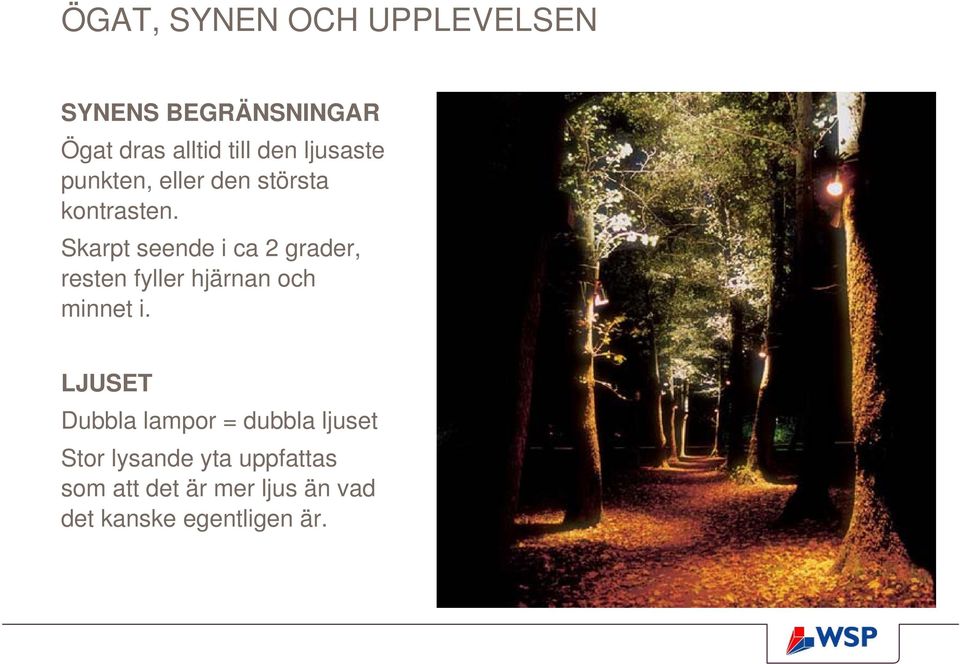

10 ÖGAT, SYNEN OCH UPPLEVELSEN SYNENS BEGRÄNSNINGAR Ögat dras alltid till den ljusaste punkten, eller den största kontrasten. Skarpt seende i ca 2 grader, resten fyller hjärnan och minnet i. LJUSET Dubbla lampor = dubbla ljuset Stor lysande yta uppfattas som att det är mer ljus än vad det kanske egentligen är.

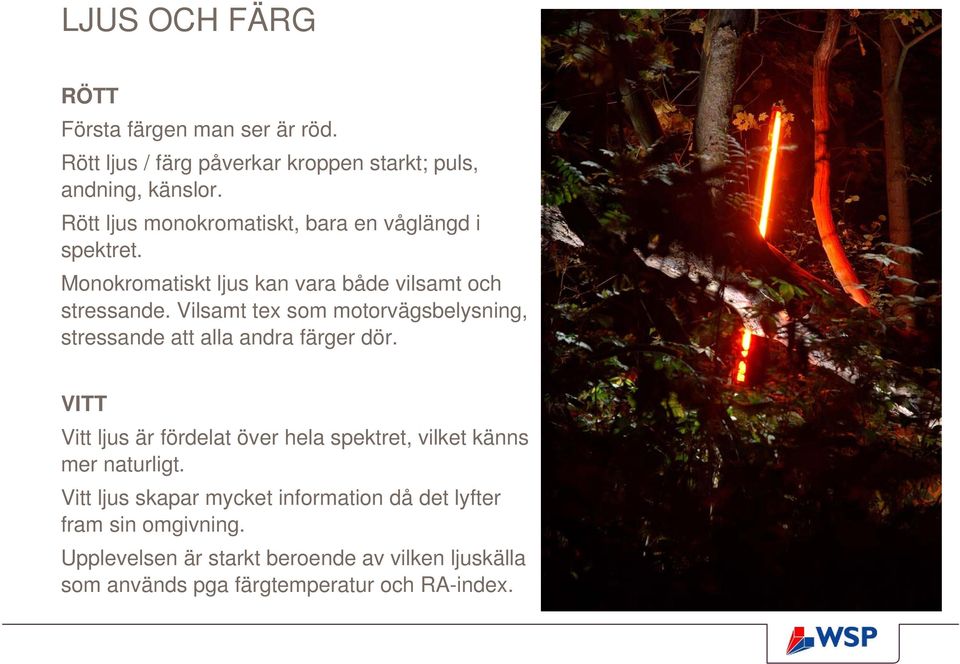

11 LJUS OCH FÄRG RÖTT Första färgen man ser är röd. Rött ljus / färg påverkar kroppen starkt; puls, andning, känslor. Rött ljus monokromatiskt, bara en våglängd i spektret. Monokromatiskt ljus kan vara både vilsamt och stressande. Vilsamt tex som motorvägsbelysning, stressande att alla andra färger dör. VITT Vitt ljus är fördelat över hela spektret, vilket känns mer naturligt. Vitt ljus skapar mycket information då det lyfter fram sin omgivning. Upplevelsen är starkt beroende av vilken ljuskälla som används pga färgtemperatur och RA-index.

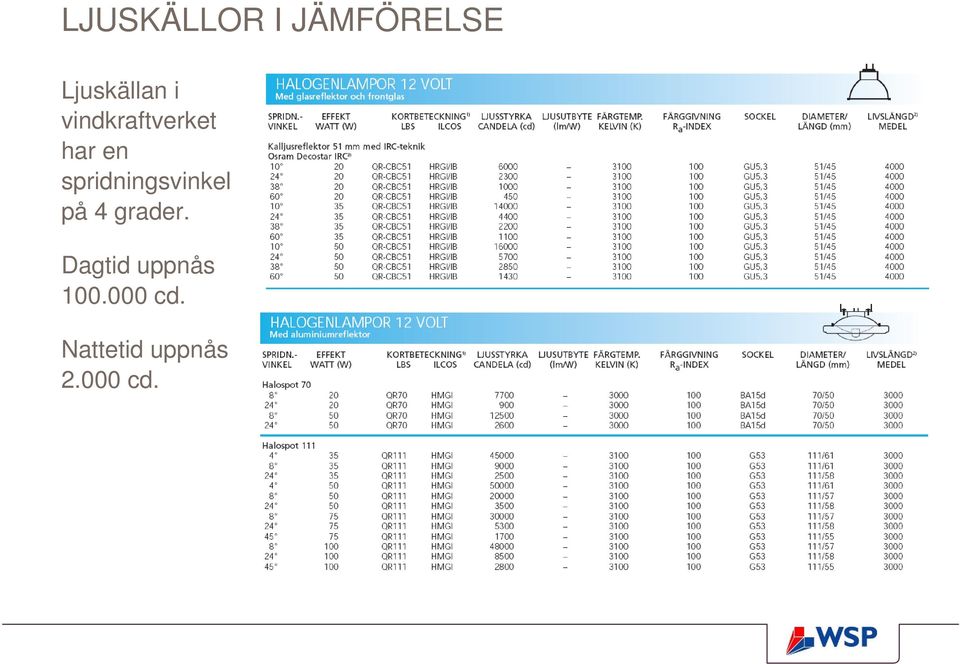

12 LJUSKÄLLOR I JÄMFÖRELSE Ljuskällan i vindkraftverket har en spridningsvinkel på 4 grader. Dagtid uppnås cd. Nattetid uppnås cd.

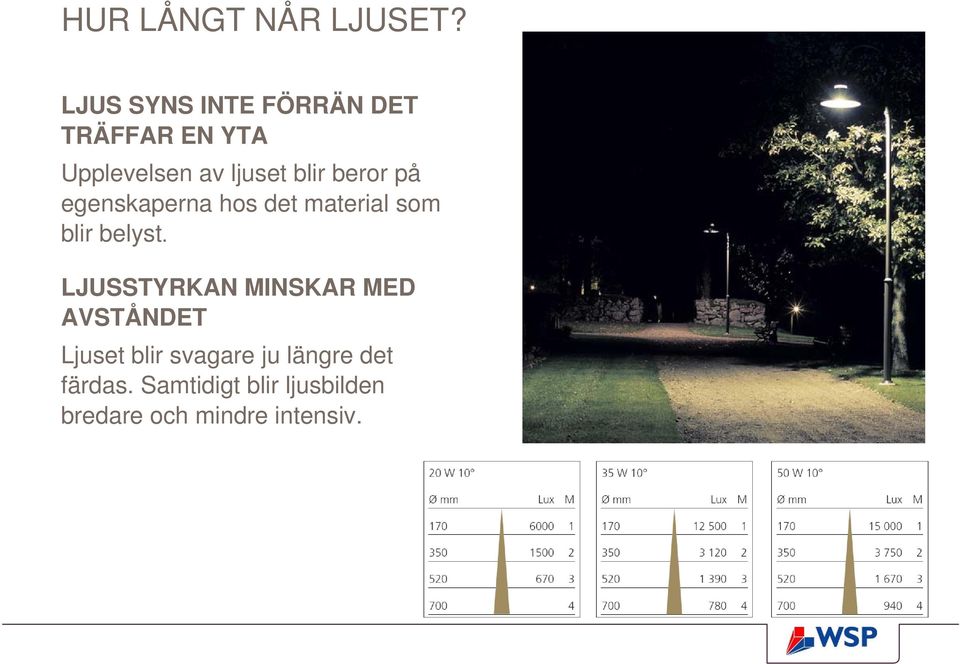

13 HUR LÅNGT NÅR LJUSET? LJUS SYNS INTE FÖRRÄN DET TRÄFFAR EN YTA Upplevelsen av ljuset blir beror på egenskaperna hos det material som blir belyst. LJUSSTYRKAN MINSKAR MED AVSTÅNDET Ljuset blir svagare ju längre det färdas. Samtidigt blir ljusbilden bredare och mindre intensiv.

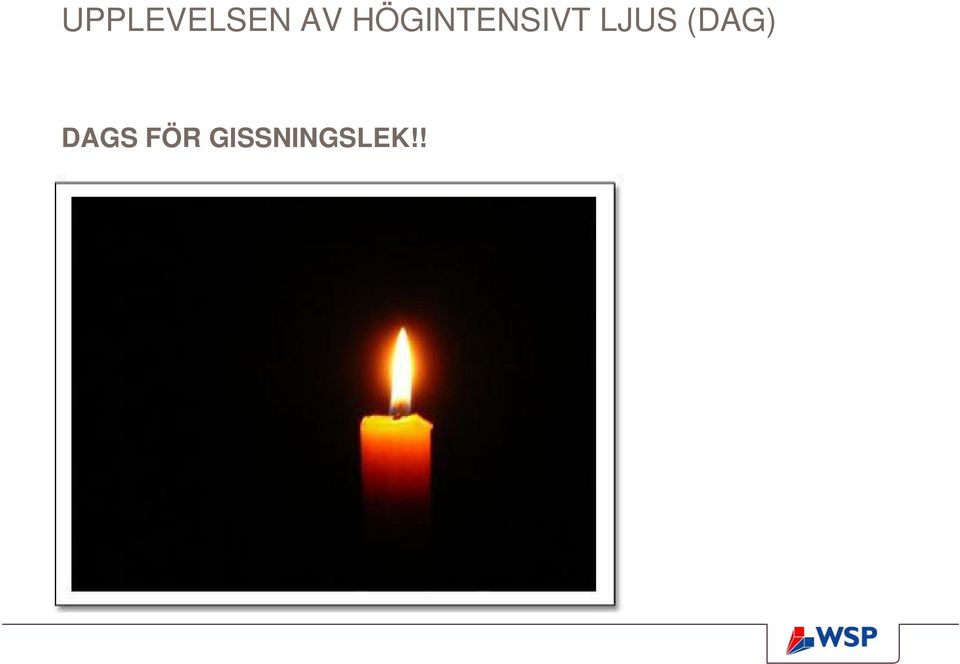

14 UPPLEVELSEN AV HÖGINTENSIVT LJUS (DAG) DAGS FÖR GISSNINGSLEK!!

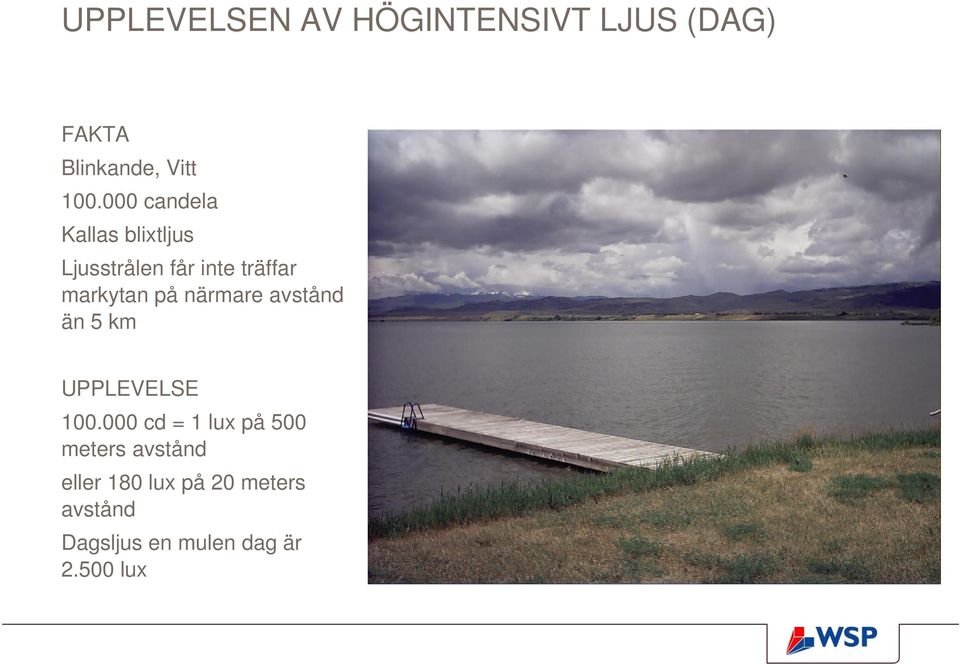

15 UPPLEVELSEN AV HÖGINTENSIVT LJUS (DAG) FAKTA Blinkande, Vitt candela Kallas blixtljus Ljusstrålen får inte träffar markytan på närmare avstånd än 5 km UPPLEVELSE cd = 1 lux på 500 meters avstånd eller 180 lux på 20 meters avstånd Dagsljus en mulen dag är lux

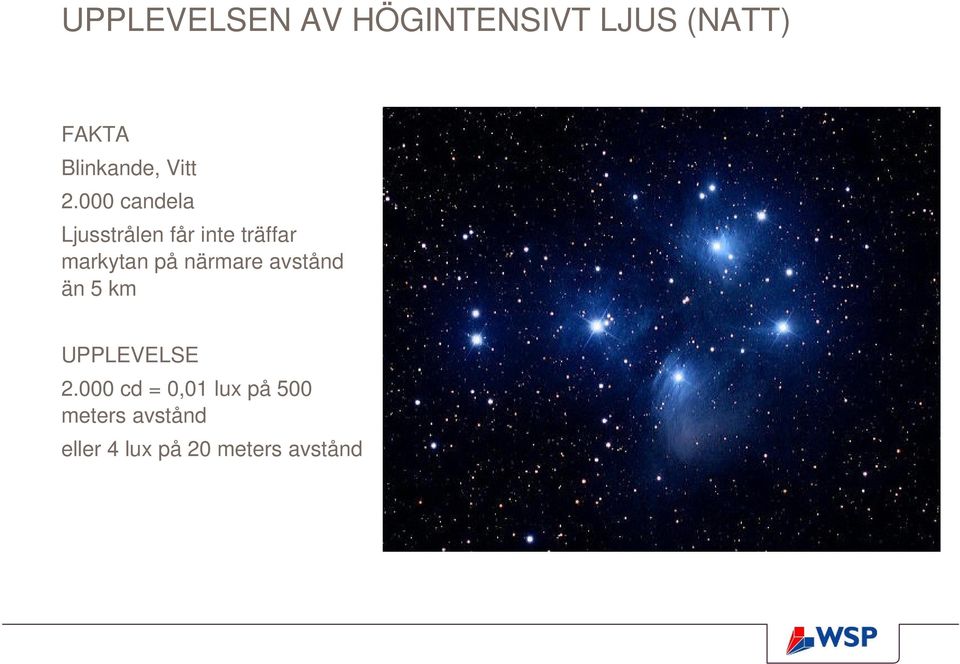

16 UPPLEVELSEN AV HÖGINTENSIVT LJUS (NATT) FAKTA Blinkande, Vitt candela Ljusstrålen får inte träffar markytan på närmare avstånd än 5 km UPPLEVELSE cd = 0,01 lux på 500 meters avstånd eller 4 lux på 20 meters avstånd

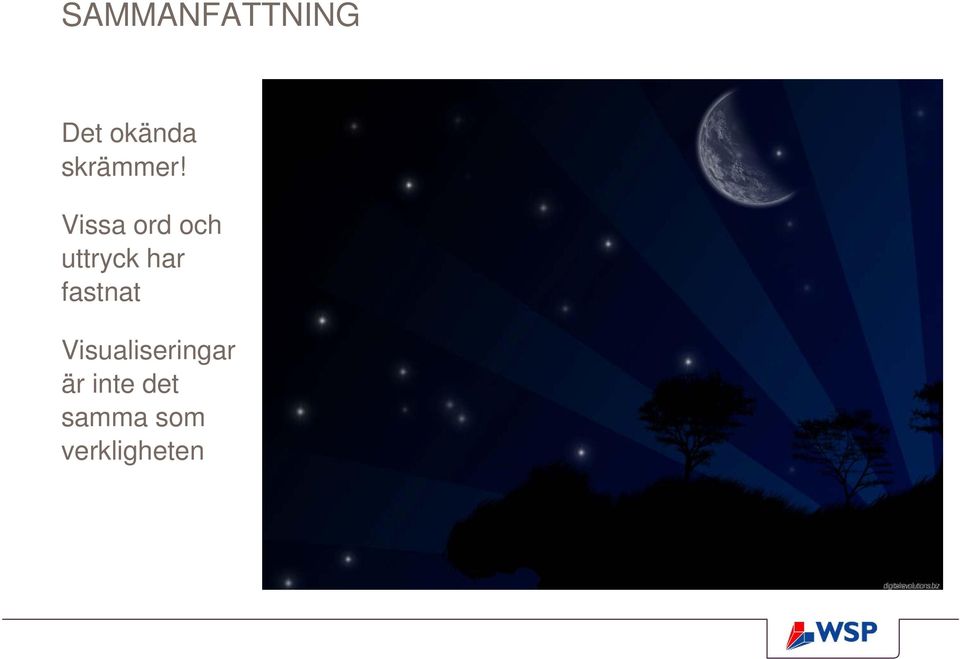

17 SAMMANFATTNING Det okända skrämmer! Vissa ord och uttryck har fastnat Visualiseringar är inte det samma som verkligheten

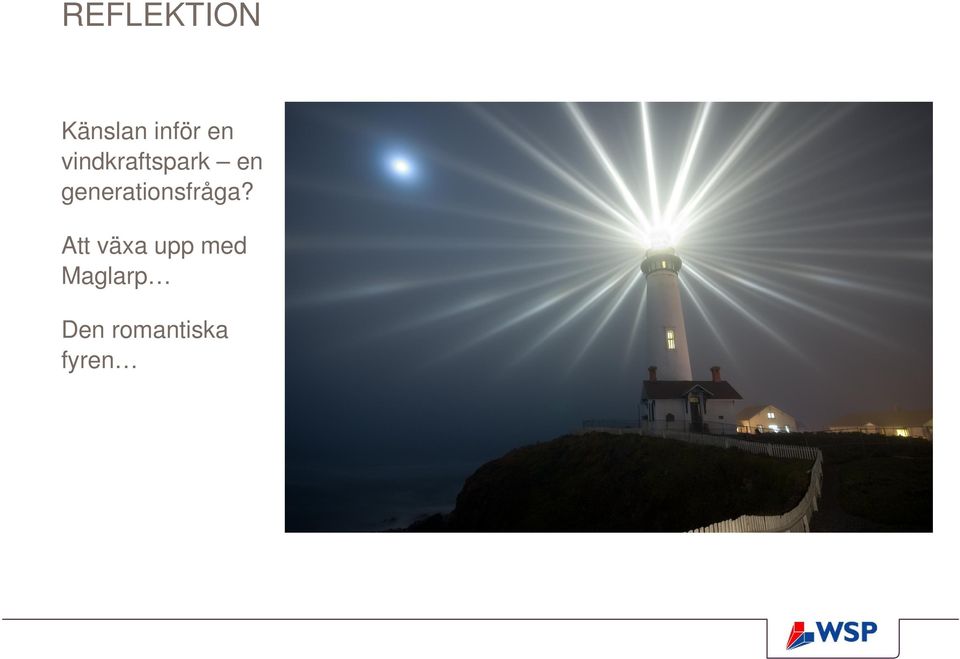

18 REFLEKTION Känslan inför en vindkraftspark en generationsfråga? Att växa upp med Maglarp Den romantiska fyren

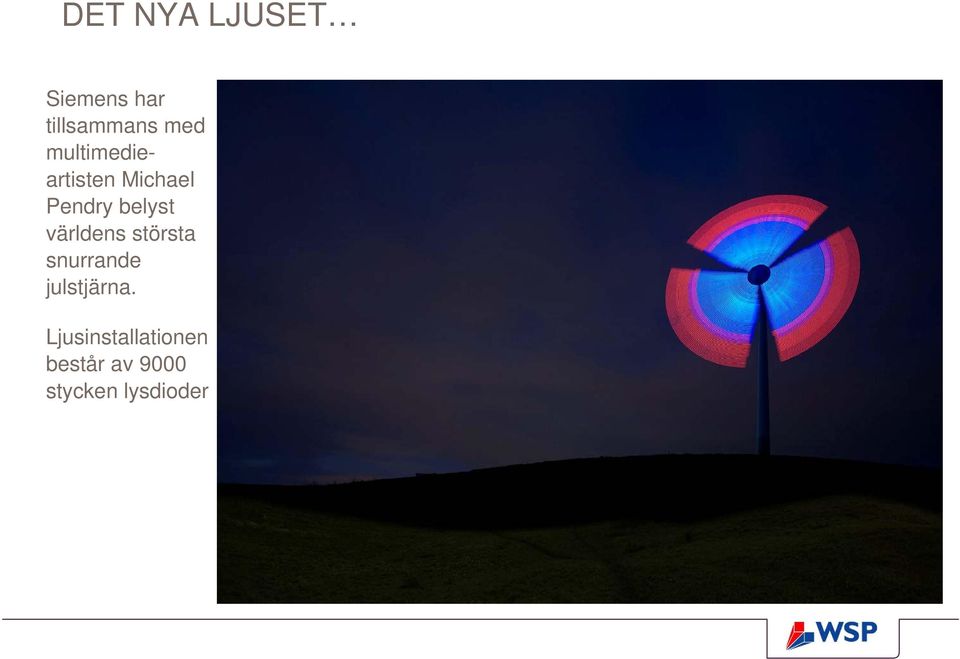

19 DET NYA LJUSET Siemens har tillsammans med multimedieartisten Michael Pendry belyst världens största snurrande julstjärna. Ljusinstallationen består av 9000 stycken lysdioder
