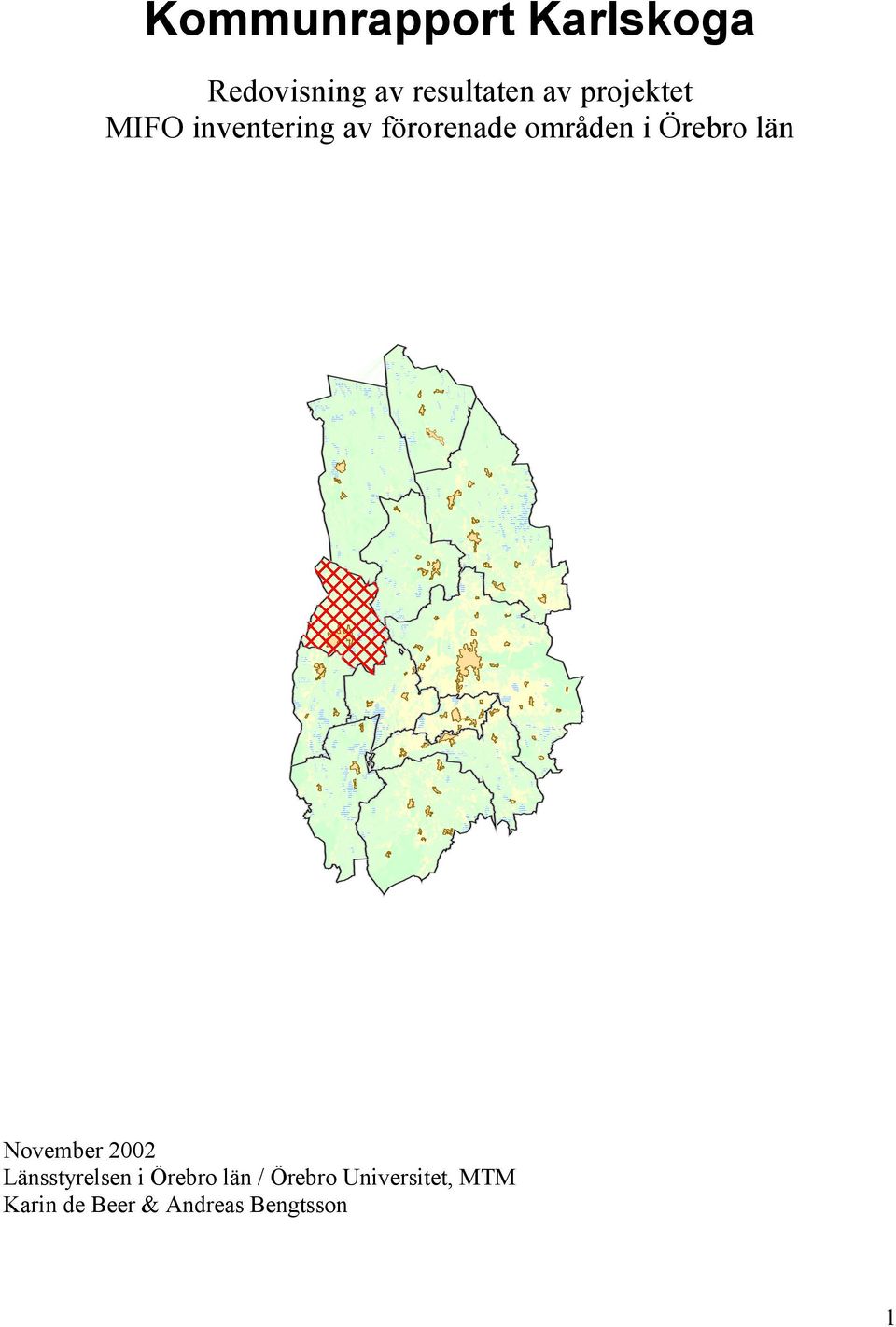

1 Kommunrapport Karlskoga Redovisning av resultaten av projektet MIFO inventering av förorenade områden i Örebro län November 2002 Länsstyrelsen i Örebro län / Örebro Universitet, MTM Karin de Beer & Andreas Bengtsson 1

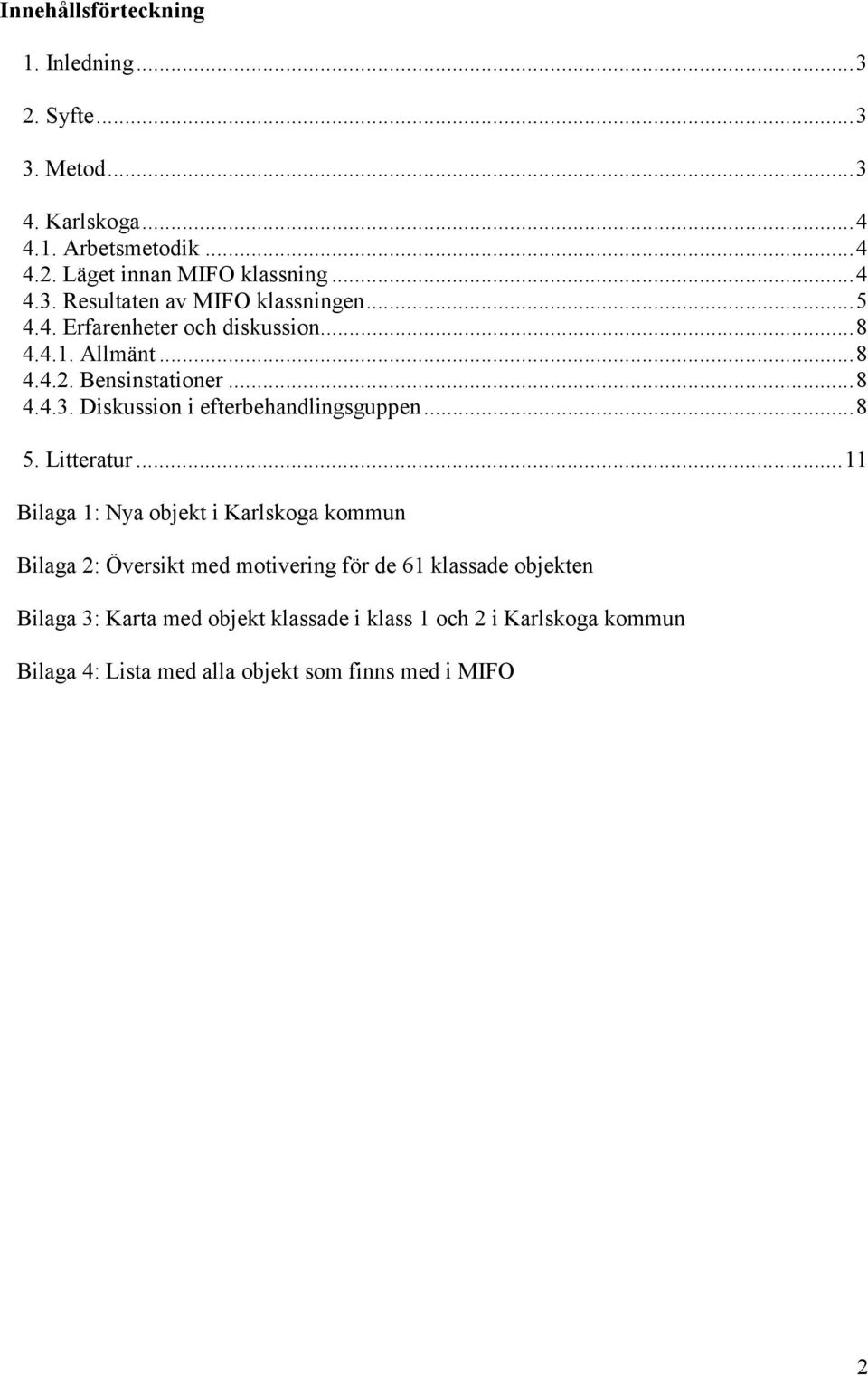

2 Innehållsförteckning 1. Inledning Syfte Metod Karlskoga Arbetsmetodik Läget innan MIFO klassning Resultaten av MIFO klassningen Erfarenheter och diskussion Allmänt er Diskussion i efterbehandlingsguppen Litteratur...11 Bilaga 1: Nya objekt i Karlskoga kommun Bilaga 2: Översikt med motivering för de 61 klassade objekten Bilaga 3: Karta med objekt klassade i klass 1 och 2 i Karlskoga kommun Bilaga 4: Lista med alla objekt som finns med i MIFO 2

3 1. Inledning Naturvårdsverket fick 1990 i uppdrag att planera för åtgärder för efterbehandling och sanering av förorenade områden. Naturvårdsverket genomförde en branschkartläggning för att identifiera de största och allvarligaste områdena/branscherna i landet. De branscherna som studerades blev branschvis indelade i riskklasser. En inventering som gick ut på att identifiera potentiella objekt utfördes av Länsstyrelsen i Örebro län under Dessa objekt riskklassades till största delen enligt branschkartläggningen kom Naturvårdsverkets utarbetade modell MIFO (Metodik för Inventering av Förorenade Områden) med syfte att göra riskbedömningar med rimlig säkerhet. Resultat av bedömningen är att objekt inordnas i en av fyra riskklasser: Klass 1: Mycket stor risk Klass 2: Stor risk Klass 3: Måttlig risk Klass 4: Liten risk Uppgifter utifrån inventeringen fördes över till MIFO databasen år 2000, ingen ny riskbedömning gjordes. Nyligen påbörjade på Länsstyrelsen en inventering och uppdatering av uppgifter om förorenade områden enligt MIFO. Framförallt objekten i riskklass 1 och 2 (utifrån inventeringen ) har nu undersökts och riskklassats enligt MIFO fas 1. Även nya objekt har identifierats i denna inventering. I länet har enligt inventeringen under drygt 850 objekt identifierats där varierande behov av efterbehandling kan förväntas. Målet är att till juli 2003 ska samtliga objekt som var klassade under inventeringen i riskklass 1 och 2, var klassade enligt MIFO fas 1. I Örebro län har ett sjuttiotal objekt preliminärt placerats i riskklass 1 och ca 300 i riskklass 2 utifrån inventeringen (enligt bransch kartläggningen). Utifrån tillgängligt material bedöms gruvor och upplag var den bransch i länet där efterbehandlingsbehovet är störst. 2. Syfte Syftet med pågående inventeringen är att de ska utgöra underlag för planering och prioritering av åtgärder för att genomföra efterbehandling av förorenade områden. Rapporten syftar till att beskriva det aktuella läget för kommunen vad gäller antalet förorenade områden, vilka objekt som är klassade i klass 1 och 2 enligt MIFO fas 1 samt redogöra för nya objekt som finns i kommunen. 3. Metod Metoden som använts för inventeringen är Naturvårdsverkets MIFO-modell. Modellen är till för att användas vid inventeringar och undersökningar av förorenade platser i Sverige. Genom att samma metod används för hela Sverige blir resultatet jämförbart med andra undersökningar och en vedertagen riskklassning kan genomföras. I MIFO-modellen ingår två faser. I fas 1 ska en orienterande studie och en preliminär riskklassning genomföras. I fas 1 ska det inventerade området objekt- och branschklassidentifieras. Uppgiftsinsamling genom litteraturstudier, platsbesök och intervjuer med berörda parter ska genomföras. Blanketterna A (administrativa uppgifter), B (verksamhets och områdesbeskrivning), C (föroreningsnivå), D (spridningsförutsättningar) och E (samlad riskbedömning) ska fyllas i och arkiveras. Efter inventeringen sker prioritering av objekten/områdena inför vidare undersökningar, dvs. fas 2. 3

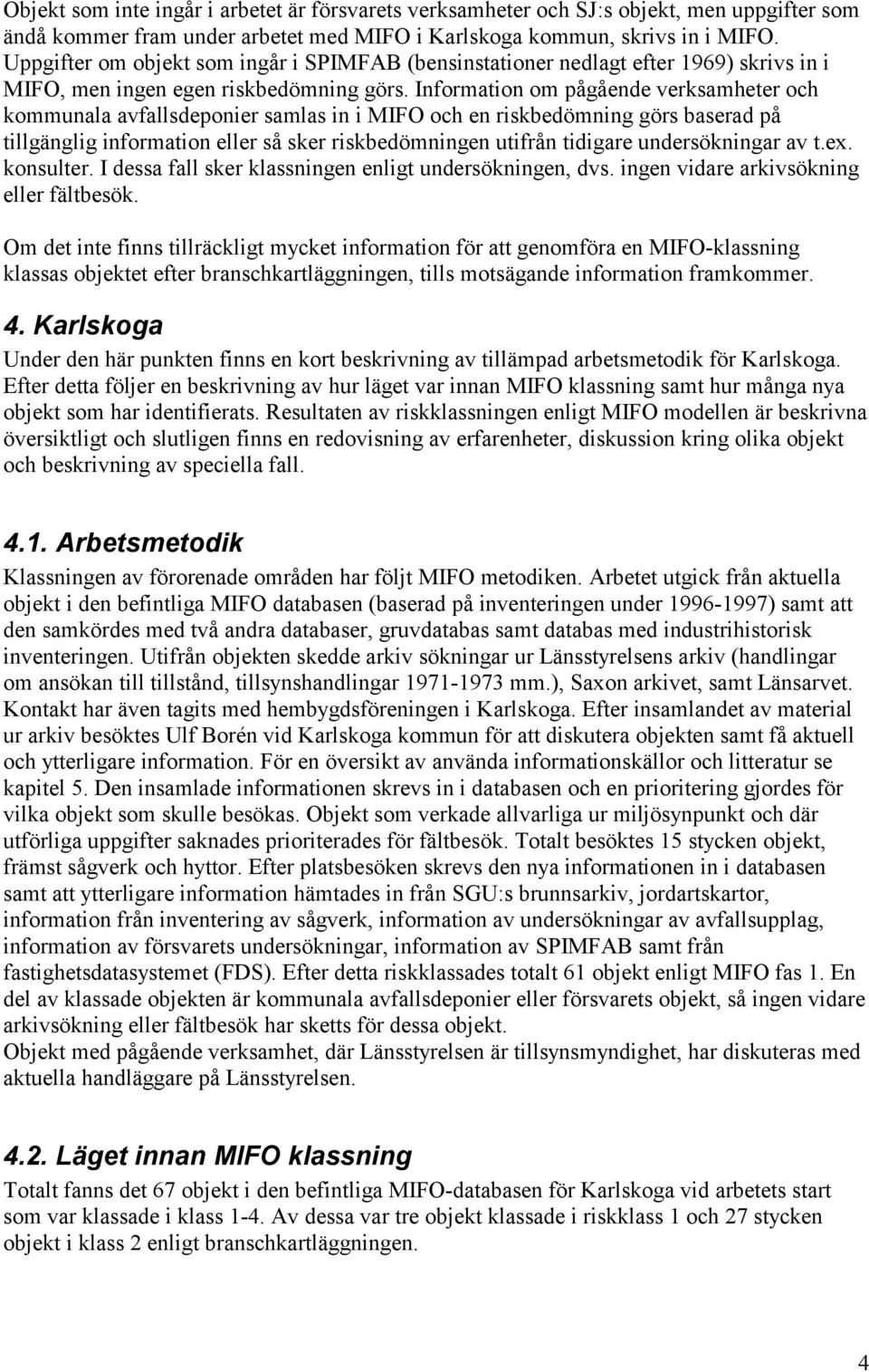

4 Objekt som inte ingår i arbetet är försvarets verksamheter och SJ:s objekt, men uppgifter som ändå kommer fram under arbetet med MIFO i Karlskoga kommun, skrivs in i MIFO. Uppgifter om objekt som ingår i SPIMFAB (bensinstationer nedlagt efter 1969) skrivs in i MIFO, men ingen egen riskbedömning görs. Information om pågående verksamheter och kommunala avfallsdeponier samlas in i MIFO och en riskbedömning görs baserad på tillgänglig information eller så sker riskbedömningen utifrån tidigare undersökningar av t.ex. konsulter. I dessa fall sker klassningen enligt undersökningen, dvs. ingen vidare arkivsökning eller fältbesök. Om det inte finns tillräckligt mycket information för att genomföra en MIFO-klassning klassas objektet efter branschkartläggningen, tills motsägande information framkommer. 4. Karlskoga Under den här punkten finns en kort beskrivning av tillämpad arbetsmetodik för Karlskoga. Efter detta följer en beskrivning av hur läget var innan MIFO klassning samt hur många nya objekt som har identifierats. Resultaten av riskklassningen enligt MIFO modellen är beskrivna översiktligt och slutligen finns en redovisning av erfarenheter, diskussion kring olika objekt och beskrivning av speciella fall Arbetsmetodik Klassningen av förorenade områden har följt MIFO metodiken. Arbetet utgick från aktuella objekt i den befintliga MIFO databasen (baserad på inventeringen under ) samt att den samkördes med två andra databaser, gruvdatabas samt databas med industrihistorisk inventeringen. Utifrån objekten skedde arkiv sökningar ur Länsstyrelsens arkiv (handlingar om ansökan till tillstånd, tillsynshandlingar mm.), Saxon arkivet, samt Länsarvet. Kontakt har även tagits med hembygdsföreningen i Karlskoga. Efter insamlandet av material ur arkiv besöktes Ulf Borén vid Karlskoga kommun för att diskutera objekten samt få aktuell och ytterligare information. För en översikt av använda informationskällor och litteratur se kapitel 5. Den insamlade informationen skrevs in i databasen och en prioritering gjordes för vilka objekt som skulle besökas. Objekt som verkade allvarliga ur miljösynpunkt och där utförliga uppgifter saknades prioriterades för fältbesök. Totalt besöktes 15 stycken objekt, främst sågverk och hyttor. Efter platsbesöken skrevs den nya informationen in i databasen samt att ytterligare information hämtades in från SGU:s brunnsarkiv, jordartskartor, information från inventering av sågverk, information av undersökningar av avfallsupplag, information av försvarets undersökningar, information av SPIMFAB samt från fastighetsdatasystemet (FDS). Efter detta riskklassades totalt 61 objekt enligt MIFO fas 1. En del av klassade objekten är kommunala avfallsdeponier eller försvarets objekt, så ingen vidare arkivsökning eller fältbesök har sketts för dessa objekt. Objekt med pågående verksamhet, där Länsstyrelsen är tillsynsmyndighet, har diskuteras med aktuella handläggare på Länsstyrelsen Läget innan MIFO klassning Totalt fanns det 67 objekt i den befintliga MIFO-databasen för Karlskoga vid arbetets start som var klassade i klass 1-4. Av dessa var tre objekt klassade i riskklass 1 och 27 stycken objekt i klass 2 enligt branschkartläggningen. 4

5 Utöver dessa objekt har mer än 200 nya objekt identifierats som inte fanns i MIFO-databasen. Dessa objekt var bensinstationer, bilskrotar eller bilverkstäder, bruk, gjuterier eller hyttor, kemtvättar, kvarnar, mekaniska verkstäder, skjutbanor, sågverk eller snickerier, tegelbruk, tryckerier och några övriga branscher. För information om nya objekt se bilaga 1 (nya objekt). De flesta nya objekten är inte riskklassade enligt MIFO fas 1 utan endast efter branschkartläggningen. MIFO fas 1 undersökning (eller i enskilda fall MIFO fas 2) är genomfört för 61 objekt, av dem var 3 klassad efter branschkartläggningen i klass 1, 14 i klass 2, 6 i klass 3 och 16 i klass 4. Totalt 22 objekt fanns inte med i branschkartläggningen eller blev skapad genom uppdelning av befintliga objekt Resultaten av MIFO klassningen MIFO fas 1 (eller i enskilda fall MIFO fas 2) är genomfört för 61 objekt Av dessa är fem objekt riskklassade som klass 1 enligt MIFO fas 1. Dessa fem objekt är Bofors (Jägaregille) (skjutbana), Bofors skjutfält, Lomtjärnsdeponi (Försvaret), Bofors trä, Brickegården tryckimpregnering (sågverk), Gälleråsen (asfaltverk) och Björkborn (industriområde). Totalt är sjutton stycken objekt klassade som klass 2. Branscher som är representerade i klass 2 är sågverk, kommunal avfallsdeponier, tillverkning av krut och sprängämnen, järn,- stål- och manufaktur, bilskrot och skrothandel, primära metallverk, ytbehandling av metaller och övrigt. 17 objekt klassades enligt MIFO i klass 3 och 22 objekt i klass 4 (se tabell 1). Tabell 1: Resultatet av riskklassningen enligt MIFO Objekt Bransch Riskklass (MIFO fas 1) Riskklass (MIFO fas 2) Riskklass 96/97 (enligt BKL) Bofors (Jägaregile) Skjutbana 1 1 Bofors skjutfält, Lomtjärnsdeponin Försvaret Bofors trä (Brickegården tryckimpregnering) Sågverk 1 2 Gälleråsen Asfaltverk 1 1 Björkborn (industiområde) Övrigt 1 till 3 1 till 3 - AB Karlskoga järn- och metallindustri Bilskrot och skrothandel 2 2 Björkborn, vid brännplats Övrigt Bofors skjutfält, Höglundagruvan deponi Bofors skjutfält, Långsjöndeponin Bofors skjutfält, Risgripendeponin Järn,- Stål- och manufaktur 2 1 Tillverkning av krut- och sprängämnen Tillverkning av krut- och sprängämnen Boforsverken deponi Järn,- Stål- och manufaktur 2 2 Imatra Kilsta AB, Kilstaverken Primära metallverk 2 2 Kilstatippen Lonnhyttans såg & kvarn AB samt hytta Sågverk 2 2 Mosserud 2 2 Samhall-Stalan, Finnshyttan Karlskoga AB Ytbehandling av metaller 2 - Spjutbergs såg Sågverk 2 - Surpussen Bilskrot och skrothandel 2 2 Utterbäcks såg deponi Sågverk 2 4 Valåsen Sågverk 2 - Villingsbergs skjutfält 2 2 5

6 Öfalla Övrigt 2 4 Boxhyttan Järn,- Stål- och manufaktur 3 - Granbergsdals hytta Järn,- Stål- och manufaktur 3 - Hållsjöhyttan 3 - Hällsjön Försvaret 3 3 Immertorpshyttan Järn,- Stål- och manufaktur 3 - Karlsdals bruk/hytta Järn,- Stål- och manufaktur 3 - Knappforshyttan Järn,- Stål- och manufaktur 3 - Linnebäckshytta Järn,- Stål- och manufaktur 3 - Mon 3 3 Sibbohyttan Järn,- Stål- och manufaktur 3 - Smedstorp - Villingsberg 3 3 Snöbergshyttan Järn,- Stål- och manufaktur 3 - Timsåsen 3 3 Villingsberg Försvaret 3 3 Villingsbergslägret Försvaret 3 3 Vintermossen deponi Sågverk 3 2 Öfalla deponi 3 - Berget Försvaret 4 4 Bofors skjutfält, Hemsjön vid S. Abborrtjärn deponi Järn,- Stål- och manufaktur 4 2 Ekmansdalens garveri Garveri 4 - Gälleråsens garveri Garveri 4 - Hållsjötorps såg & kvarn Sågverk 4 - Höghult Försvaret 4 4 Karlsdal avfallsdeponi 4 4 Karlskoga tätort Karlskoga tätort Karlskoga tätort Kortfors Hammare Järn,- Stål- och manufaktur 4 - Kärmen Försvaret 4 4 Lanfors övre och nedre Järn,- Stål- och manufaktur 4 - Lilla Stråsjön Försvaret 4 4 Långsjön Försvaret 4 4 Långtjärnen Försvaret 4 4 Macken Försvaret 4 4 Mörtvik 4 4 Silverhyttan Primära metallverk 4 4 Svarttjärnen Försvaret 4 4 Timsbrons garveri Garveri 4 - Villingsbergs såg Sågverk 4 - För information om geografiska läge av alla klass 1 och 2 objekt som finns i kommunen se karta i bilaga 3. I bilaga 2 finns en översikt med motivering för de 61 klassade objekten. 6

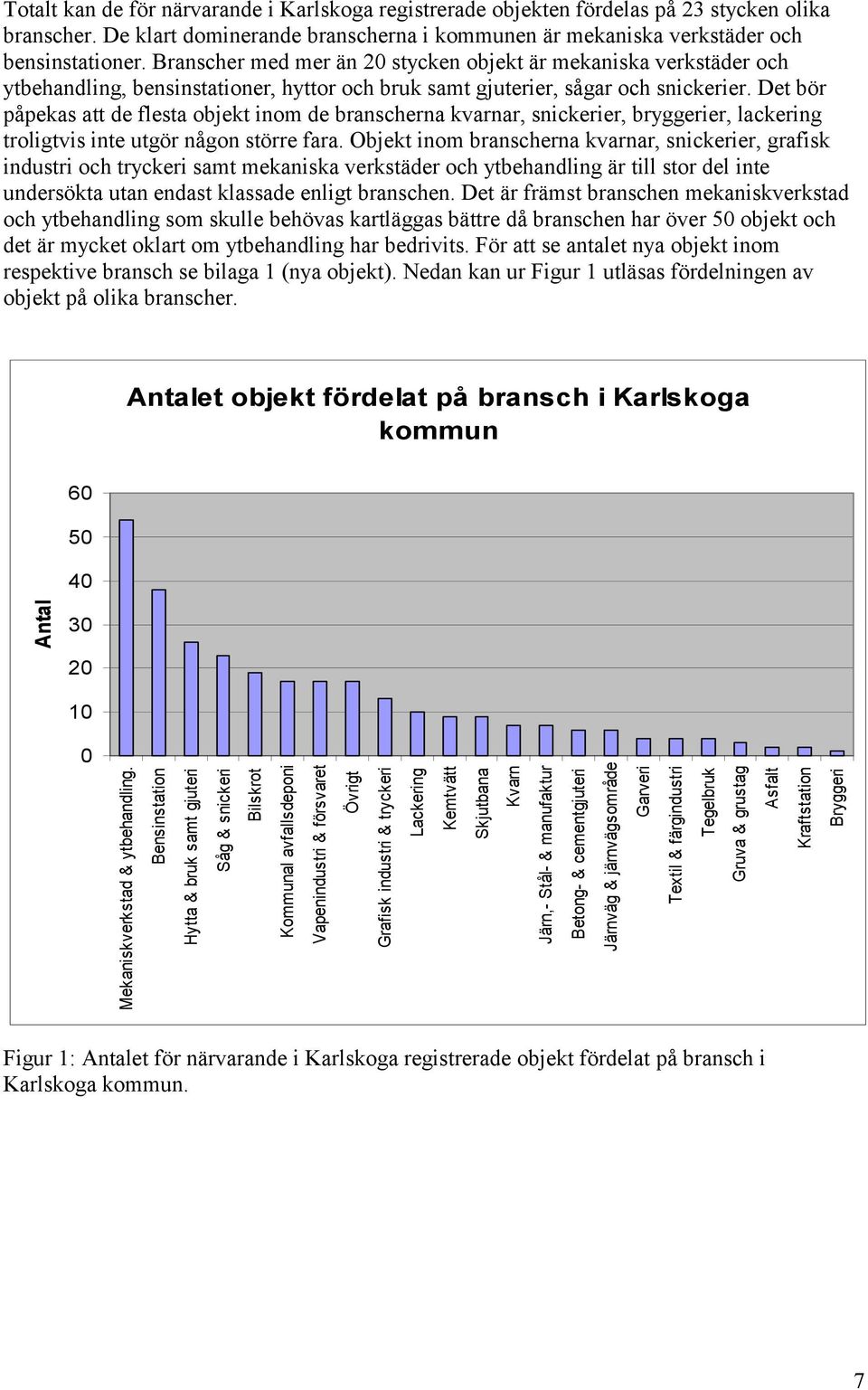

7 Totalt kan de för närvarande i Karlskoga registrerade objekten fördelas på 23 stycken olika branscher. De klart dominerande branscherna i kommunen är mekaniska verkstäder och bensinstationer. Branscher med mer än 20 stycken objekt är mekaniska verkstäder och ytbehandling, bensinstationer, hyttor och bruk samt gjuterier, sågar och snickerier. Det bör påpekas att de flesta objekt inom de branscherna kvarnar, snickerier, bryggerier, lackering troligtvis inte utgör någon större fara. Objekt inom branscherna kvarnar, snickerier, grafisk industri och tryckeri samt mekaniska verkstäder och ytbehandling är till stor del inte undersökta utan endast klassade enligt branschen. Det är främst branschen mekaniskverkstad och ytbehandling som skulle behövas kartläggas bättre då branschen har över 50 objekt och det är mycket oklart om ytbehandling har bedrivits. För att se antalet nya objekt inom respektive bransch se bilaga 1 (nya objekt). Nedan kan ur Figur 1 utläsas fördelningen av objekt på olika branscher. Antalet objekt fördelat på bransch i Karlskoga kommun Antal Mekaniskverkstad & ytbehandling. & bruk samt gjuteri Såg & snickeri Bilskrot Vapenindustri & försvaret Övrigt Grafisk industri & tryckeri Lackering Kemtvätt Skjutbana Kvarn Järn,- Stål- & manufaktur Betong- & cementgjuteri Järnväg & järnvägsområde Garveri Textil & färgindustri Tegelbruk Gruva & grustag Asfalt Kraftstation Bryggeri Figur 1: Antalet för närvarande i Karlskoga registrerade objekt fördelat på bransch i Karlskoga kommun. 7

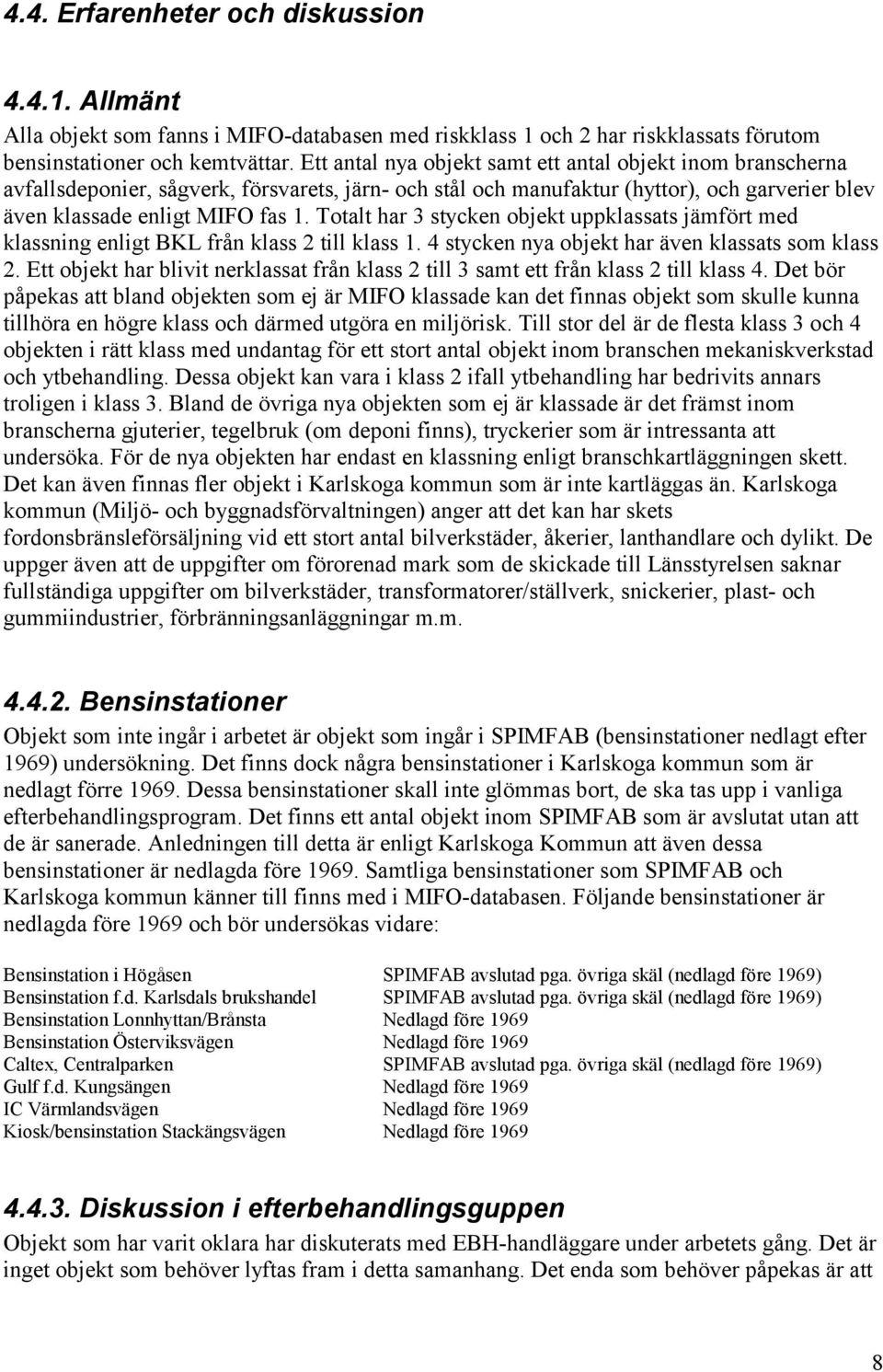

8 4.4. Erfarenheter och diskussion Allmänt Alla objekt som fanns i MIFO-databasen med riskklass 1 och 2 har riskklassats förutom bensinstationer och kemtvättar. Ett antal nya objekt samt ett antal objekt inom branscherna avfallsdeponier, sågverk, försvarets, järn- och stål och manufaktur (hyttor), och garverier blev även klassade enligt MIFO fas 1. Totalt har 3 stycken objekt uppklassats jämfört med klassning enligt BKL från klass 2 till klass 1. 4 stycken nya objekt har även klassats som klass 2. Ett objekt har blivit nerklassat från klass 2 till 3 samt ett från klass 2 till klass 4. Det bör påpekas att bland objekten som ej är MIFO klassade kan det finnas objekt som skulle kunna tillhöra en högre klass och därmed utgöra en miljörisk. Till stor del är de flesta klass 3 och 4 objekten i rätt klass med undantag för ett stort antal objekt inom branschen mekaniskverkstad och ytbehandling. Dessa objekt kan vara i klass 2 ifall ytbehandling har bedrivits annars troligen i klass 3. Bland de övriga nya objekten som ej är klassade är det främst inom branscherna gjuterier, tegelbruk (om deponi finns), tryckerier som är intressanta att undersöka. För de nya objekten har endast en klassning enligt branschkartläggningen skett. Det kan även finnas fler objekt i Karlskoga kommun som är inte kartläggas än. Karlskoga kommun (Miljö- och byggnadsförvaltningen) anger att det kan har skets fordonsbränsleförsäljning vid ett stort antal bilverkstäder, åkerier, lanthandlare och dylikt. De uppger även att de uppgifter om förorenad mark som de skickade till Länsstyrelsen saknar fullständiga uppgifter om bilverkstäder, transformatorer/ställverk, snickerier, plast- och gummiindustrier, förbränningsanläggningar m.m er Objekt som inte ingår i arbetet är objekt som ingår i SPIMFAB (bensinstationer nedlagt efter 1969) undersökning. Det finns dock några bensinstationer i Karlskoga kommun som är nedlagt förre Dessa bensinstationer skall inte glömmas bort, de ska tas upp i vanliga efterbehandlingsprogram. Det finns ett antal objekt inom SPIMFAB som är avslutat utan att de är sanerade. Anledningen till detta är enligt Karlskoga Kommun att även dessa bensinstationer är nedlagda före Samtliga bensinstationer som SPIMFAB och Karlskoga kommun känner till finns med i MIFO-databasen. Följande bensinstationer är nedlagda före 1969 och bör undersökas vidare: i Högåsen SPIMFAB avslutad pga. övriga skäl (nedlagd före 1969) f.d. Karlsdals brukshandel SPIMFAB avslutad pga. övriga skäl (nedlagd före 1969) Lonnhyttan/Brånsta Nedlagd före 1969 Österviksvägen Nedlagd före 1969 Caltex, Centralparken SPIMFAB avslutad pga. övriga skäl (nedlagd före 1969) Gulf f.d. Kungsängen Nedlagd före 1969 IC Värmlandsvägen Nedlagd före 1969 Kiosk/bensinstation Stackängsvägen Nedlagd före Diskussion i efterbehandlingsguppen Objekt som har varit oklara har diskuterats med EBH-handläggare under arbetets gång. Det är inget objekt som behöver lyftas fram i detta samanhang. Det enda som behöver påpekas är att 8

9 Kilstaverken, Björkborn och Bofors skjutfältet inte är helt kartlagt enligt denna undersökning. Dessa områden behandlas delvis i denna undersökning men aktuella handläggare får driva tillsynen av förorenad mark för ovan nämnda objekt Inventerarnas råd och tankar Under de 61 objekt som är riskklassad finns några objekt som det egentligen behövs mer information för att en riskbedömning med rimlig säkerhet ska kunna genomföras. Nedan ges en kort beskrivning av inventerarnas råd och tankar kring vissa objekt. AB Karlskoga järn- och metallindustri (klass 2) Inget fältbesök har gjorts, så det är svårt att göra en riskbedömning med rymlig säkerhet. Men pga. verksamheten som har bedrivits och anteckningar från industribesök mm blir objektet preliminär klassad som 2. Borde tas upp vid tillsyn av verksamheten som finns på samma plats nu. Björkborn (industriområde) (klass 1-3) Objektet uppdelat i 4 olika områden och klassad i klass 1-3. Hela området bör tas upp i tillsyn, Länsstyrelsen har tillsyn. Bofors (Jägaregille) (skjutbana) (klass 1) Objektet är riskklassat efter halten bly i marken. Medelkoncentration extraherbart bly uppmättes till 8386 µg/g. Objektet bör utredas vidare. Bofors skjutfält, Höglundagruvan deponi (klass 2) Objektet var tidigare klassat som 1 men enligt uppgifter har sanering skett (rev Avfallsplanen). Det är oklart vad som blev kvar efter sanering. Objektet bör tas upp vid tillsyn av Bofors skjutfält. Bofors trä (Brickegården tryckimpregnering) (klass 1) Området ligger nära bostadsbebyggelse där skola, barnomsorg finns. Området används även för kolonistugor och friluftslivet samt dess närhet till Svartälven och Möckeln så bedöms känsligheten för mark/grundvatten samt ytvatten och sediment som mycket stort. Skyddsvärdet bedöms som stort då det är planerat för parkmiljö Objektet klassas till klass 1 på grund av mycket höga halter samt även mängd. Då spridningsförutsättningarna är osäkra klassas området till klass 1. Spridningsförutsättningarna måste undersökas och objektet bör utredas vidare. Boforsverken deponi (klass 2) Objektet är klassat till klass 2 enligt kommunal avfallsplanen. Hela Boforsverken bör tas upp i tillsynen angående förorenade områden. Gälleråsen (klass 1) Den höga preliminära riskklasen motiveras av att objektet finns inne i skyddsområde för vattentäkt i Gälleråsen. Eventuell har deponering på 50-talet skett. Objektet bör tas upp i tillsynsärende samt provtagning bör göras för att kartlägga eventuella risken för grundvatten. Karlskoga tätort 1-3 (klass 4) Objektet utgör ingen större fara men man borde ta hänsyn till objekt vid stadsplanering. Det samma gäller för övriga deponier. 9

10 Spjutbergs såg (klass 2) Mindre såg, troligen ingen impregnering men plastdunkar med okänt innehåll. Troligen utgör sågen ingen miljörisk men bör undersökas vidare om impregnering har bedrivits innan objektet nerklassas. Surpussen (klass 2) Känsligheten för mark och grundvatten bedöms som måttlig till stor då möjligt att yrkesverksamma kan vistas i område, det är ej inhägnat samt ligger nära hus och industriområde samt ett fängelse. Områdets skyddsvärde bedöms till litet då synliga vegetationsskador finns samt dess närhet till industriområde. Spridningsförutsättningarna bedöms som måttliga i mark och grundvatten då området ligger på lera. Det finns dock fyllnadsmassor som kan förändra dessa. Spridningsförutsättningarna via damning är lite större då området är mkt torrt samt exponeringen för vind är stor. Spridningsförutsättningarna i ytvatten bedöms som små, liten bäck samt lågt flöde. Föroreningsnivån är bedömd som hög utifrån en uppskattning av mängd, områdets föroreningsnivå kan möjligen vara högre med avseende på de synliga vegetationsskador som finns på området. Ämnarnas farlighet är bedömd till höga. Markens innehåll i det översta lagret består till stora delar av metaller, aska samt oljeliknande ämnen vilket motiverar klass 2. Området bör provtas för att bättre kunna fastställa föroreningsnivån. Området är mkt påverkat vilket motiverar klass 2 trots att skyddsvärde samt känsligheten inte är så stort. Spridningsförutsättningarna bedöms även som små men är osäkra på grund av att stora delar utgörs av fyllnadsmassor. Utterbäcks såg, deponi (klass 2) Objektet tidigare klassad som 4, men uppgifter om impregnering gör att objektet blev uppklassad till 2. Närmare uppgifter om impregnering behövs för att slutligen fastställa objektets riskklass, eventuellt bör provtagningar göras. Vintermossen deponi (klass 3) Objektet är pågående verksamhet, Karlskoga kommun har tillsyn. Deponering av bark har gjorts, oklart om de kan innehålla impregnering. Kontroll bör göras angående impregnering. Möjligt att objektet kan klassas i klass 2. Öfalla (klass 2) Objektet bör undersökas mer samt göra analyser på mark och vatten (brunn och å) samt ytterligare studie av vilka ämnen som kan förväntas då mkt skilda verksamheter har bedrivits på området. Övrigt Brickgårdens industriområde kring Pressarvägen finns flera tomter som möjligen har förorenad mark och som ej finns med på listan över objekt. Ett objekt ligger i hörnet av Pressarvägen mot kolonilotterna. Denna tomt står tom fast det ligger mkt skrot, gamla lantbruksmaskiner mm. Det luktar även olja i jorden på tomten. Det andra objektet ligger i det andra hörnet (på samma sida som bilskroten och snickeriet) på Pressarvägen. På denna tomt finns fundament från gammal industri. 10

11 5. Litteratur Använda informationskällor och litteratur för inventering i Karlskoga kommun Allmänt Metodik för Inventering av Förorenade Områden, Rapport 4918, Naturvårdsverket, 1999 Branschkartläggningen, Etapp1, En inventering av efterbehandlingsbehovet i Sverige för industriellt förorenade deponier, markområden och sediment, Statens naturvårdsverk, 1992 Informationskällor hos Länsstyrelsen 1994 Mine Wastepile Inventory Project, John W. Berge & Lennart Andersson Arkiv på Länsstyrelsen: 11 Planeringsavdelningen utom försvarsenheten, Kommundossier (85), , serie E6B FastighetsDataSystemet från Lantmäteriverket Försvarets miljöfarliga lämningar, Försvarsmakten, Högkvarteret, Miljöavdelningen, 2001 Industrihistorisk inventering, Länsstyrelsen i Örebro län, 2000, Peter Ström Inventering Impregnerings- och sågverk i Örebro län, Länsstyrelsen i Örebro län, 1974, 1980 och 1986 Metalläckage från gruvavfall i Örebro län, SGU, 1992 Påverkan på grund- och ytvatten från äldre avfallsupplag i Örebro län, VBB VIAK, 1992 Register över gruvor och nyttostensbrott i Örebro Län, Länsstyrelsen i Örebro Län, 1992 (även kallats gruvdatabas) Utsläpp till luft och vatten från ytbehandlings- och verkstadsindustrin samt stålverk och gruvor i Örebro län 1989, Länsstyrelsen i Örebro län, Miljövårdsenheten, 1990 Informationskällor på internet Brunnsarkivet från SGU ( Gula sidorna ( Informationskällor hos Karlskoga kommun Avfallsplanen, Beskrivning av gamla, nedlagde upplag i Karlskoga kommun, 1996 Revidering och komplettering av MIFO-databasen för förorenade områden, Svarskrivelse med bilagor, Ulf Borén, 2002 Stadsbibliotek Järnmalmstillgånger i mellersta och södra Sverige, Tegengren, 1912 Karlsdals bruk i tiden och i världen, Sven Irholm, 1991 (Saxon arkivet) Karlskoga, Algot Holmström, 1978 (Saxon arkivet) Länsarvet Bergshantering i Örebro län (Övriga inventeringar, F12c:14), 1978 Byggnadsinventering, Hjulsjö sn Karlskoga sn, Nedlagda järnbruk (F12B:40), 1978 Gruvbyggnader i bergslagen, Riksantikvarieämbetet Karlskoga bergslag. Årg. 37(1996) Karlskoga bergslag. Årg. 39(1998) Karlskoga bergslag förr och nu Naturvårdsinventering, Lanskapsvårdsplan, (F12D:14) 11

12 Övriga informationskällor Karlskoga Bergslags Hembygdsförening Status SPIMFABprojekt i Örebro län 12

13 Bilaga 1: Nya objekt i Karlskoga kommun MIFO-Objekt MIFO-Bransch Asfaltverk Linnebäck Asfaltsverk Vägförbättringar AB Asfaltsverk fd. Karlsdal brukshandel Kedjeåsens f.d. Lanthandel Linnebäck Linnebäckskorsningen gamla E18 Lonnhyttan Lonnhyttan/Brånsta Lödarevägen vid Österviks f.d. Lanthandel Österviksvägen BP, Gustavsgatan Caltex, Centralparken Esso Boåsvägen Esso Öfalla Esso, Gälleråsens fd.lanthandel Gulf f.d. Kungsvägen Gulf, Dalbacksgaten Högåsens fd.lanthandel IC Värmlandsvägen Kiosk/bensinstation, Stackängsvägen Kuwait Nynäs Linnebäck Nynäs Värmlandsvägen OK Granbergsdal/fd.Konsum OK, Noravägen Shell, Häsängsvägen Taxistation Texaco Villingsberg Texaco, Maskinvägen Billskrot Högberg, Pa Degefors, Ernst Elg Bilskrot Bilskrot samt fordonsförsäljning Bilskrot Karåsens skrot, Lerängen (skrotgård) Bilskrot Skrotbilsupplag Dammby Bilskrot Skrotbilsupplag Holmtorp Bilskrot Skrotbilsupplag Högåsen Bilskrot Skrotupplag samt fordonsbränsleförsäljning Bilskrot Skrotbilsupplag Gälleråsen Bilskrot, bilverkstad Brickegården (Bilskroten), (Brickegårdens Skrotaffär) Bilskroten Skrottuplag Henrikssons, Rävåsen Bilskroten Skrottupplag "Aspens skrot" Bilskroten Bussdepå Domherren Bilvårdsanläggning (?) Bussdepå vid järnvägsstation, lastbilverkstad Bilvårdsanläggning (?) Bussdepå Västra Kärne Bilvårdsanläggning (?) Bussdepå, taxi, lanthandel med fordonsbränsleförsäljning Bilvårdsanläggning (?) Bussverkstad Bilvårdsanläggning (?) Lastbilcentral Bilvårdsanläggning (?) Lastbilverkstad Bilvårdsanläggning (?) Valåsen Bruk, stångjärnshammare Karlskoga Angbryggeri, Näset Fd. brygeri, fd färgeri Ovolin Färgtillverkning Färgindustri Ekmansdalen (garveri) Garveri Immetorp/Hyttefältet Garveri Timsåsen (Garveri och slakteri) Garveri AB CABO-Metall Gjuteri

14 Bergmans gjuteri Botorp 2 industriområde Mosseruds tippen (KT.) Smedja Smätsmedja Arena Reklam Gälleråsen Grustag Lerängen (Gruvhål), igenfyllt Boxhyttan Granbergsdal () Hållsjöhyttan Immetorpshyttan Karlsdal Bruk/ Knappfors hytta Kväggeshyttan Linnebäckshyttan Lonnhyttan Sibbohytan Snöbergshyttan Strömtorpshyttan Torphyttan Tväråhyttan Åsjöhyttan Brickegården Tryckimpregnering Bofors gamla stations område Järnvä Öfalla Järnväg Granbergsdsal Järnväg Kortfors Järnväg vid Valåsen Järnvägstation Öfalla Karlskoga Ångtvätt Kemiska Tvätt & Pressinrättningen Kemtvätten Gunly Skoog Matt-Tvätt Nils Blomberg Kommunal soptipp, början av seklet Soptipp, A9 vid Stora Villingens S strand N om spångupplaget nära E18 Björkborn Kraftstation Bofors Kraftstation Knappfors Kvarn Kvarn, Boforsverken mot Backa Linnebäck Kvarn Lokadalens kvarn Stockfors Kvarn Valåsen Kvarn Lonnhyttan Kvarn/ Kraftverk Borgs lackering Firma Einar Andersson underredsbehandling John Andersson Bilplåtslageri Karlskoga Plåt & Lackering AB lackering Biltips AB lackering Philipsons i Karlskoga lackering Sven P Carlsson Svartbackens Billackering Brickegården (Elas mek) Brickegården (Macken) Brickegården (Pamo mek) Utterbäck Mekaniska? Valåsen Mek Gjuteri Gjuteri Gjuteri Gjuteri Gjuteri Grafisk industri Grustag Gruva och upplag impregnering, sågverk Järnvägsområde Järnvägsområde Järnvägsområde Järnvägsområde Järnvägsområde Järnvägsområde Karbidfabrik, Smidesverkstad/mekanisk verkstad Kemtvätt Kemtvätt Kemtvätt Kemtvätt Kommunal avfalls deponi Kommunal avfalls deponi Kraftstation Kraftstation Kvarn Kvarn Kvarn Kvarn Kvarn kvarn Kvarn, därefter delvis ombyggd till kraftverk Lackering Lackering Lackering Lackering Lackering Lackering Lackering Lackering Mekanisk verkstad Mekanisk verkstad Mekanisk verkstad Mekanisk verkstad Mekanisk verkstad

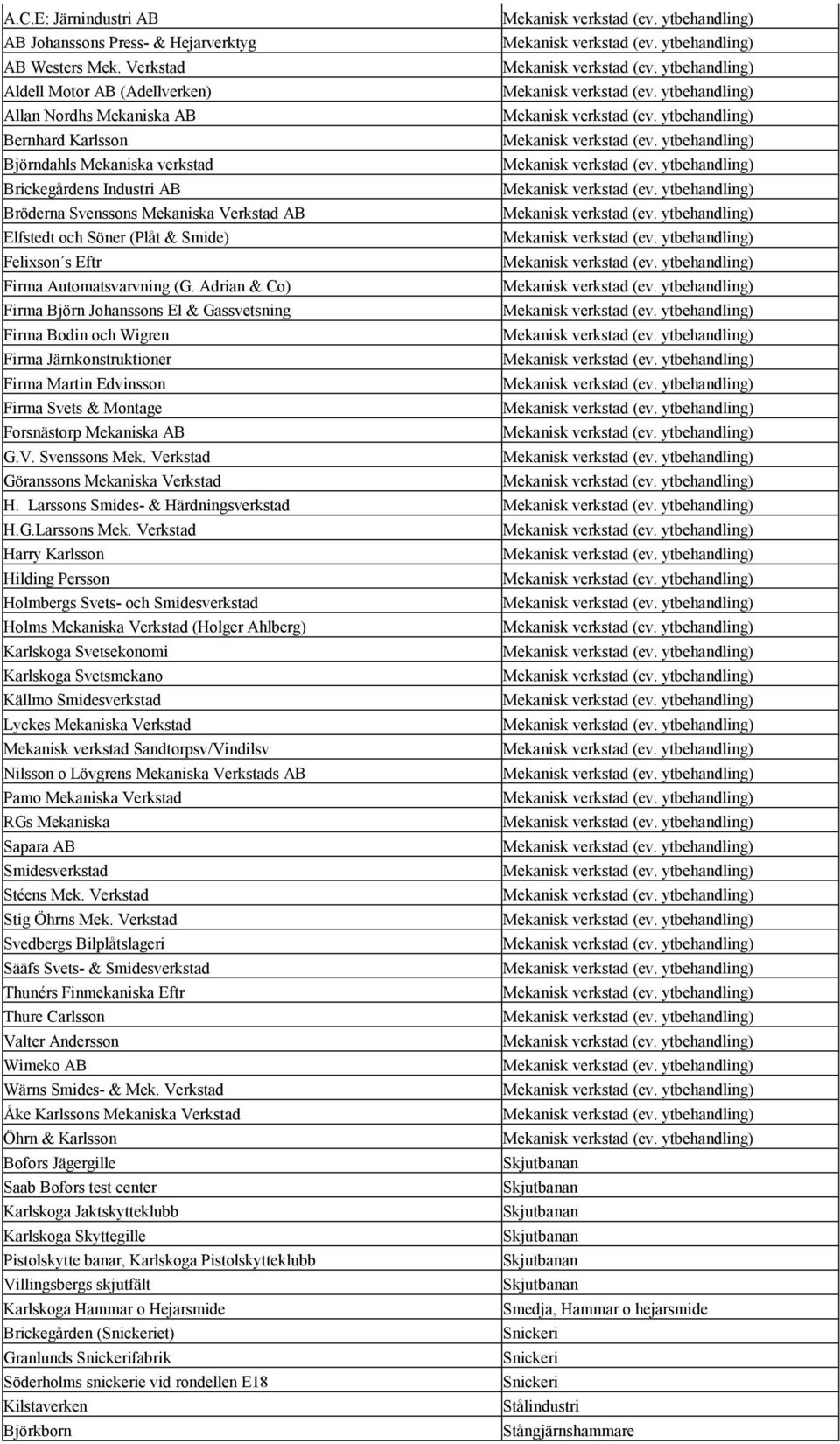

15 A.C.E: Järnindustri AB AB Johanssons Press- & Hejarverktyg AB Westers Mek. Verkstad Aldell Motor AB (Adellverken) Allan Nordhs Mekaniska AB Bernhard Karlsson Björndahls Mekaniska verkstad Brickegårdens Industri AB Bröderna Svenssons Mekaniska Verkstad AB Elfstedt och Söner (Plåt & Smide) Felixson s Eftr Firma Automatsvarvning (G. Adrian & Co) Firma Björn Johanssons El & Gassvetsning Firma Bodin och Wigren Firma Järnkonstruktioner Firma Martin Edvinsson Firma Svets & Montage Forsnästorp Mekaniska AB G.V. Svenssons Mek. Verkstad Göranssons Mekaniska Verkstad H. Larssons Smides- & Härdningsverkstad H.G.Larssons Mek. Verkstad Harry Karlsson Hilding Persson Holmbergs Svets- och Smidesverkstad Holms Mekaniska Verkstad (Holger Ahlberg) Karlskoga Svetsekonomi Karlskoga Svetsmekano Källmo Smidesverkstad Lyckes Mekaniska Verkstad Mekanisk verkstad Sandtorpsv/Vindilsv Nilsson o Lövgrens Mekaniska Verkstads AB Pamo Mekaniska Verkstad RGs Mekaniska Sapara AB Smidesverkstad Stéens Mek. Verkstad Stig Öhrns Mek. Verkstad Svedbergs Bilplåtslageri Sääfs Svets- & Smidesverkstad Thunérs Finmekaniska Eftr Thure Carlsson Valter Andersson Wimeko AB Wärns Smides- & Mek. Verkstad Åke Karlssons Mekaniska Verkstad Öhrn & Karlsson Bofors Jägergille Skjutbanan Saab Bofors test center Skjutbanan Karlskoga Jaktskytteklubb Skjutbanan Karlskoga Skyttegille Skjutbanan Pistolskytte banar, Karlskoga Pistolskytteklubb Skjutbanan Villingsbergs skjutfält Skjutbanan Karlskoga Hammar o Hejarsmide Smedja, Hammar o hejarsmide Brickegården (Snickeriet) Snickeri Granlunds Snickerifabrik Snickeri Söderholms snickerie vid rondellen E18 Snickeri Kilstaverken Stålindustri Björkborn Stångjärnshammare

16 Kortfors hammare och järnvägsstation Stångjärnshammare (bruk) Lanfors hammare Stångjärnshammare (bruk) Hållsjötorps Såg Såg Spjutbergs Såg Såg Valåsen Såg Såg Villingsberg Såg Såg Lonnhyttan Såg? Såg, impregnering Utterbäcken Såg. Kvarn. Kraftverk Såg, Kvarn, Kraftverk, Snickeri Rishöjdbrons Såg Såg, Mindre avsalusåg Linnebäcks Elektriska Såg, Sven Andersson Sågverk Såg där Norrleden korsar Timsälven Sågverk Öfalla Såg, Bertil Lövgren Sågverk Wikers AB Sågverk(snickeri?) Dalmans Trä och byggservice AB Sågverk, snickerier Karlskoga trävaru AB Sågverk, snickerier AB Karlskoga Tegelbruk Tegelbruk Tegelbruk Björkborn Tegelbruk Tegelverk Tegelbruk Tegelverk på Bofors industrområde Tegelbruk Melka AB Textil Affärstryckeriet/ AB Spåres Affärstryckeri Tryckeri Dataprint AB Tryckeri Karlskoga Boktryckeri AB Tryckeri Karlskoga Grafiska Tryckeri Tryckeri "Möckelnshall" Tryckeri Järnvägsstation (stenkolsupplag) Upplag Björkborn Vapenindustri Bofors industriområde Vapenindustri Brickegården (Verkstaden) Verkstad Galvaniseringsverk Ytbehandling Lerängen (ytbehandling) Ytbehandling AB Bjelkes? Betongjuteri? Betongjuteri? Borgs Lackering? Br. Axelssons Plåt? Cementgjuteri vid Folkets park/badstug, Rävåsen? Centrala Pappersinsamlingen? Centralföreningen (Örebro läns lantmän och Kga Elektriska Valskvarn AB)? Karlskoga Cementvarufabrik, Odlingen, Botorps indomr? Karlskoga Murbruksfbrik? Kraftverken i Svartälven? Lackering vid stora rondellen E18? Linnebäcks Cementvarufabrik vid korsningen gamla E18? Mejeri, stora rondellen E18? Möckelnborgs svagdrickbryggeri? Odlingen 10 industriområde? Oljebergrummet? Ovako Termotech AB? Ovako Tooling AB? PUR-teknik i Brickegårdens indomr? Rävåsen (cementgjuteri)? Samhall Stalan (= Stalan Industrimekano, ytbehandlingsindustrin??)? Sv Emissionsteknik? Textil o. Metall, C.H. Svedberg? Uddeholm Tooling AB? Öfalla gamla industriområde?

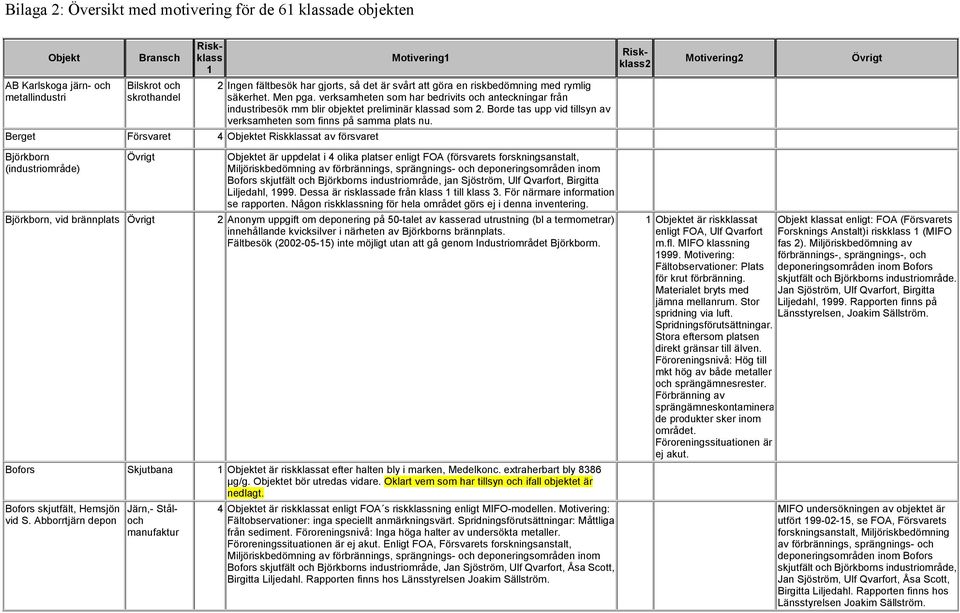

17 Bilaga 2: Översikt med motivering för de 61 klassade objekten Objekt AB Karlskoga järn- och metallindustri Bransch Bilskrot och skrothandel Riskklass 1 Berget Försvaret 4 Objektet Riskklassat av försvaret Motivering1 2 Ingen fältbesök har gjorts, så det är svårt att göra en riskbedömning med rymlig säkerhet. Men pga. verksamheten som har bedrivits och anteckningar från industribesök mm blir objektet preliminär klassad som 2. Borde tas upp vid tillsyn av verksamheten som finns på samma plats nu. Riskklass2 Motivering2 Övrigt Björkborn (industriområde) Övrigt Björkborn, vid brännplats Övrigt Objektet är uppdelat i 4 olika platser enligt FOA (försvarets forskningsanstalt, Miljöriskbedömning av förbrännings, sprängnings- och deponeringsområden inom Bofors skjutfält och Björkborns industriområde, jan Sjöström, Ulf Qvarfort, Birgitta Liljedahl, Dessa är risklassade från klass 1 till klass 3. För närmare information se rapporten. Någon riskklassning för hela området görs ej i denna inventering. 2 Anonym uppgift om deponering på 50-talet av kasserad utrustning (bl a termometrar) innehållande kvicksilver i närheten av Björkborns brännplats. Fältbesök ( ) inte möjligt utan att gå genom Industriområdet Björkborm. Bofors Skjutbana 1 Objektet är riskklassat efter halten bly i marken, Medelkonc. extraherbart bly 8386 µg/g. Objektet bör utredas vidare. Oklart vem som har tillsyn och ifall objektet är nedlagt. Bofors skjutfält, Hemsjön vid S. Abborrtjärn depon Järn,- Ståloch manufaktur 4 Objektet är riskklassat enligt FOA s riskklassning enligt MIFO-modellen. Motivering: Fältobservationer: inga speciellt anmärkningsvärt. Spridningsförutsättningar: Måttliga från sediment. Föroreningsnivå: Inga höga halter av undersökta metaller. Föroreningssituationen är ej akut. Enligt FOA, Försvarets forskningsanstalt, Miljöriskbedömning av förbrännings, sprängnings- och deponeringsområden inom Bofors skjutfält och Björkborns industriområde, Jan Sjöström, Ulf Qvarfort, Åsa Scott, Birgitta Liljedahl. Rapporten finns hos Länsstyrelsen Joakim Sällström. 1 Objektet är riskklassat Objekt klassat enligt: FOA (Försvarets enligt FOA, Ulf Qvarfort Forsknings Anstalt)i riskklass 1 (MIFO m.fl. MIFO klassning fas 2). Miljöriskbedömning av Motivering: förbrännings-, sprängnings-, och Fältobservationer: Plats deponeringsområden inom Bofors för krut förbränning. skjutfält och Björkborns industriområde. Materialet bryts med Jan Sjöström, Ulf Qvarfort, Birgitta jämna mellanrum. Stor Liljedahl, Rapporten finns på spridning via luft. Länsstyrelsen, Joakim Sällström. Spridningsförutsättningar. Stora eftersom platsen direkt gränsar till älven. Föroreningsnivå: Hög till mkt hög av både metaller och sprängämnesrester. Förbränning av sprängämneskontaminera de produkter sker inom området. Föroreningssituationen är ej akut. MIFO undersökningen av objektet är utfört , se FOA, Försvarets forskningsanstalt, Miljöriskbedömning av förbrännings, sprängnings- och deponeringsområden inom Bofors skjutfält och Björkborns industriområde, Jan Sjöström, Ulf Qvarfort, Åsa Scott, Birgitta Liljedahl. Rapporten finns hos Länsstyrelsen Joakim Sällström.

18 Objekt Bofors skjutfält, Höglundagruvan deponi Bofors skjutfält, Lomtjärnsdeponin Bofors skjutfält, Långsjöndeponin Bransch Järn,- Ståloch manufaktur Försvaret Tillverkning av krut- och sprängämnen Riskklass 1 Motivering1 2 Objektet tidigare klassad som 1 men enligt uppgift har saneringen skett.(rev Avfallsplanen) Inte klart vad blev kvar efter saneringen. Borde tas upp vid tillsyn Bofors skjutfält! 1 Objektet är riskklassat enligt FOA, Försvarets forskningsanstalt, Miljöriskbedömning av förbrännings, sprängnings- och deponeringsområden inom Bofors skjutfält och Björkborns industriområde, Jan Sjöström, Ulf Qvarfort, Åsa Scott, Birgitta Liljedahl. Rapporten finns hos Länsstyrelsen Joakim Sällström.: Motiverig: Fältobservationer: Mindre isolerad tjärn omgiven av skyddsvärd mosse. Spridningsförutsättningar: på lång sikt små spridningsförutsättningar. Måttliga från sediment.- Föroreningsnivå: Mycket hög föroreningsnivå av kvicksilver. Riskklass2 Motivering2 2 Objektet Riskklassat efter FOA s utredning och klassning enligt MIFO Objektet är riskklassat enligt FOA s undersökning och riskklassning enligt MIFO fas 2. Motivering: Fältobservationer: Den sjö inom Bofors skjutfält där den största dumpningen förekommit. Spridningsförutsättningar: måttliga från sediment. Föroreningsnivå: Endast Pb förekommer i höga halter Övrigt 1 se motivering under fas 1. Objektet riskklassat enligt Mifo fas 2. Långsjön uppvisar höga halter av bly i sediment och i kombination med mycket omfattande dumpning som skett i sjön placeras objektet i riskklass 1. Undersökningen har inte omfattat nya recipient studier över sjöns avrinningsområde men Bofors AB s löpande kontrollprogram har ej indikerat något tungmetalläckage. Kunskap om eventuellt blyläckage från sjöns kraftigt förorenade sediment till omgivning saknas idag. Bofors skjutfält, Tillverkning 2 Objektet är riskklassat efter FOA s utredning och klassning enligt MIFO Objektet är riskklassat Objektet klassat enligt FOA s

19 Objekt Risgripendeponin Bofors trä (Brickegården tryckimpregnering) Boforsverken deponi Boxhyttan Bransch av krut- och sprängämnen Sågverk Järn,- Ståloch manufaktur Järn,- Ståloch manufaktur Riskklass 1 Motivering1 1 Området ligger nära bostadsbebyggelse där skola, barnomsorg finn. Området används även för kolonistugor och friluftslivet samt dess närhet till Svartälven och Möckeln så bedöms känsligheten för mark/grundvatten samt ytvatten och sediment som mycket stort. Skyddsvärdet bedöms som stort då det är planerat för parkmiljö. Föroreningsnivån i mark för framförallt As är mycket stor. Även mängderna är mycket stora. Spridningsförutsättningarna är ej helt klara men det finns ledningsgravar som kan påskynda spridningen, lera i marken finns vilket kan hindra spridning men det är ej klarlagt om sprickigheter i leran. Marken består även av sand samt morän. Möjligt att spridning till ytvatten är större än till grundvatten. Objektet klassas till klass 1 på grund av mycket höga halter samt även mängd. Då spridningsförutsättningarna är osäkra väljs att objektet klassas till 1 men om det skulle visa sig i senare undersökningar att dessa är mindre kan objektet klassas i klass 2. 2 Objektet är klassas till klass 2 enligt kommunal avfallsplan Hela Boforsverken bör tas upp i tillsyn. 3 Objektet risklassas till riskklass 3 då objektet är en av många järnhyttor. Inga uppgifter i övrigt som talar emot eller för en högre riskklassning. Ekmansdalens garveri Garveri 4 Objektet lades ner 1904, inga uppgifter på att Cr-salter har använts samt att objektet lades ner så tidigt gör klassningen till klass 4. Granbergsdals hytta Järn,- Ståloch manufaktur 3 Verksamheten var liten ("blygsamma dimensioner"), Järn hytta. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. Vid fältbesök : relativt mycket slagg finns på området. Gälleråsen Asfaltsverk 1 Den höga preliminära riskklassen motiveras av att objektet finns inne i skyddsområde för vattentäkten i Gälleråsen. Ev. deponering i 50-talet borde tas upp i tillsynsärende. Provtagning? Hot av grundvatten? Gälleråsens garveri Garveri 4 Garveriet lades ner kring år 1900, inga uppgifter på Cr-salt samt dess ålder tyder ej på förorenad mark. Hållsjöhyttan 3 Verksamheten var liten ("blygsamma dimensioner"), Järn hytta. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. Hållsjötorps såg & kvarn Sågverk 4 Objektet är mkt lite samt inga uppgifter på impregnering eller betning samt att inga växtskador syntes. Riskklass2 Motivering2 enligt FOA s inventering och riskklassning enligt MIFO Motivering: Fältobservationer. Inga speciella spår efter dumpning. Spridnings förutsättningar: små. Föroreningsnivå: Hög avseende Cu, Pb, Hg. Möjligt att objektet kan klassas i klass 3. Övrigt inventering och riskklassning enligt MIFO 1999.

20 Objekt Bransch Riskklass 1 Motivering1 Riskklass2 Motivering2 Övrigt Hällsjön Försvaret 3 Objektet riskklassad av försvaret. Höghult Försvaret 4 Objektet riskklassad av försvaret. Imatra Kilsta AB, Kilstaverken Immertorpshyttan Karlsdal avfallsdeponi Primära metallverk Järn,- Ståloch manufaktur Kommunal avfallsdeponi 2 Objektet är pågående verksamhet, objektet bör tas upp i tillsyn Objektet är pågående verksamhet, objektet bör tas upp i tillsyn 3 Verksamheten var liten ("blygsamma dimensioner"), Järn hytta. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. 4 Riskklassad enligt VIAK-92. Preliminär riskklassning innan fältundersökningar: Föroreningspotentialen är låg, medan risken för lakvattenbildning7grundvattenpåverkan är hög. risk för spridning föreligger via grundvatten. Privata vattentäkter belägna i omgivningen, dock i lägen som högst sannolikt uppströms upplaget. klassas till 3. Riskklassning efter fältundersökningar: Borrningen visar att grövre isälvsmaterial saknas, samtidigt som grundvattenprov ej visar någon förhöjning av lakvattenindikerande parametrar. Karlsdals bruk/hytta Karlskoga tätort 1 Karlskoga tätort 2 Karlskoga tätort 3 Kilstatippen Järn,- Ståloch manufaktur Kommunal avfallsdeponi Kommunal avfallsdeponi Kommunal avfallsdeponi Kommunal avfallsdeponi 3 Verksamheten var liten ("blygsamma dimensioner"), Järn hytta. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. Vid fältbesök: relativt stora mängder slagg, objektet direkt i närheten av boende. 4 Klassad till klass 4, mindre deponi för hushållsavfall. Platsen ej aktuell för bebyggelse. 4 Hushållsavfall Deponeringsplatsen sträckte sig norrut från dagens entré till folkets Park. Tipparealen har uppskattats till ca 30 * 60 m. Området utgörs idag av en asfalterad parkeringsplats. Smärre sprickor och sättningar har observerats. Platsen j aktuell för någon bebyggelse. Källa Inventering av avfallsupplag i Karlskoga kommun, Miljö och hälsoskyddskontoret, Karlskoga kommun 4 Hushållsavfall Beläget i Norra hörnet av Drottningvägen & Halläningsgatan. Tipparealen har uppskattats till ca 20 * 25 m och deponeringshöjden till ca 2m. Området utgörs idag av grönyta och vägbana. Nyligen utfördes grävningar för fjärrvärme. Källa: Inventering av avfallsupplag i Karlskoga kommun, Miljö och hälsoskyddskontoret, Karlskoga kommun 2 Upplagets föroreningspotential är relativt hög, trots dess ålder. Lakvattenbildningen är normal och förutsättningarna för grundvatten påverkan finns. Risk för spridning via grundvatten i moränlagret föreligger, även om huvuddelen av grundvattnet övergår till ytvatten inom kort avstånd från upplaget. 2 Provtagningar visar att grundvattnet i moränlagret i en provtagningspunkt kan vara påverkat av lakvatten Låg risk för långväga transporter, liksom avsaknad av vattentäkter, begränsar Objektet är riskklassat enligt VBB VIAK s rapport Påverkan på grund och ytvatten från äldre avfallsupplag i Örebro län

21 Objekt Knappforshyttan Kortfors Hammare Bransch Järn,- Ståloch manufaktur Järn,- Ståloch manufaktur Riskklass 1 Kärmen Försvaret 4 Objektet riskklassat av försvaret Motivering1 3 Objektet bedrevs endast under ca 20 år och verksamhet var liten. Tillverkning av järn. Objektet klassas som 3-4 då objektet inte utgör någon direkt miljöfara. 4 Verksamheten var liten ("blygsamma dimensioner"), Järn bruk, stångjärnshammare. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. Kolupplag borttagen. Gamla järnvagnar skulle behövas tas bort! Riskklass2 Motivering2 miljöpåverkan. Lakvattnet bedöms påverka ytvattnet strax norr om upplaget. Detta ligger dock innanför industriområdets "eget" vattensystem och påverkan från avfallsupplaget är svårt att skilja ut från annan påverkan. Objektet är riskklassat enligt VBB VIAK s rapport Påverkan på grund och ytvatten från äldre avfallsupplag i Örebro län Övrigt Lanfors övre och nedre Järn,- Ståloch manufaktur 4 Verksamheten var liten ("blygsamma dimensioner"), Järn bruk, stångjärnshammare. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. Lilla Stråsjön Försvaret 4 Ammunitionsrester på skjutfält. Riskklassad av försvaret. Linnebäckshytta Lonnhyttans såg & kvarn AB samt hytta Järn,- Ståloch manufaktur Sågverk 3 Klassas i klass 3-4 då ingen stor tillverkning bedrivits samt att det var järnbruk. Verksamheten var liten ("blygsamma dimensioner"), Järn hytta. Objektet klassas som 3-4 då objektet bedöms inte utgör någon direkt miljöfara. 2 Riskklass enl. BKL-klass då ingen motsägande information framkommit samt att impregnering har bedrivits. Långsjön Försvaret 4 OBS Se Bofors Skjutfält Långsjödeponin. Långsjön är enligt FOA s utredning av Långsjön klassad till klass 2 efter MIFO fas 2 undersökning. Den är troligen den aktuella. Långtjärnen Försvaret 4 Klassad av försvaret Macken Försvaret 4 Ammunitionsrester på skjutfält. Riskklassad av försvaret. Mon Mosserud Mörtvik Kommunal avfallsdeponi Kommunal avfallsdeponi Kommunal f ll d i 3 Baserat på avfallsplanen Karlskoga kommun. 2 Objektet är pågående verksamhet, objektet är enbart klassad enligt branschklassningen. 4 Klassad enligt avfallsplanen Objektet är pågående verksamhet, objektet är enbart klassad enligt branschklassningen.

22 Objekt Bransch Riskklass 1 Motivering1 Riskklass2 Motivering2 Övrigt avfallsdeponi Samhall-Stalan, Ytbehandling Finnshyttan Karlskoga AB av metaller Sibbohyttan Silverhyttan Järn,- Ståloch manufaktur Primära metallverk 2 Objektet riskklassas i klass två efter branschkartläggningen samt uppgifter på utsläpp. Objektet är pågående verksamhet. Objektet bör tas upp i tillsyn. 3 Objektet var en järnhytta och klassas därför i klass 3. Objektets verksamhetstid är oklart samt dess omfattning. 4 Hyttplats med spridd förekomst av övertorvad slagg. Trots namnet har hyttan under längsta delen av verksamhetstiden tjänat som tackjärnshytta. Inga tecken på miljöpåverkan kunde vid fältbesök iakttas. Smedstorp - Villingsberg Snöbergshyttan Kommunal avfallsdeponi Järn,- Ståloch manufaktur Källa driftslut och start: 3 Deponien är liten samt bedrevs under kort tid. En del skrot finns i norra delen av deponien. Närmaste vattentäkt finns i Villingsbergs samhälle. 3 Objektet riskklassas till klass 3 då objektet var en järnhytta samt revs redan Objektet var dock en större hytta varav riskklass 3 istället för 4. Spjutbergs såg Sågverk 2 Mindre såg troligen ingen impregnering men plastdunkar med okänt innehåll. Troligen utgör sågen ingen miljörisk men bör undersökas vidare om impregnering har bedrivits innan objektet nerklassas. Surpussen, Bilskrot och skrothandel 2 Känsligheten för mark och grundvatten bedöms som måttlig till stor då möjligt att yrkesverksamma kan vistas i område, det är ej inhägnat samt ligger nära hus och industriområde samt ett fängelse. Områdets skyddsvärde bedöms till litet då synliga vegetationsskador finns samt dess närhet till industriområde. Obs inget platsbesök är gjort. Spridningsförutsättningarna bedöms som måttliga i mark och grundvatten då området ligger på lera. Det finns dock fyllnadsmassor som kan förändra dessa. Spridningsförutsättningarna via damning är lite större då området äör mkt torrt samt exponeringen för vind är stor. Spridningsförutsättningarna i ytvatten bedöms som små, liten bäck samt lågt flöde. Föroreningsnivån är bedömd som hög utifrån en uppskattning av mängd, områdets föroreningsnivå kan möjligen vara högre med avseende på de synliga vegetationsskador som finns på området. Ämnenas farlighet är bedömda till höga. Markens innehåll de översta lagret består till stora delar av metaller. aska, möjligt oljeliknande ämnen vilket motiverar klass 2. Svarttjärnen Försvaret 4 Ammunitionsrester (handgranat) på skjutfält. Riskklassad av försvaret. Timsbrons garveri Garveri 4 Garveriet nedlagt 1902 efter brand då hudar samt skinn förstördes. Inget nytt garveri startades på platsen direkt efter. Inget tyder på att Cr-salter har använts. Timsåsen Kommunal avfallsdeponi 3 Objektet är klassat enligt VIAKs undersökning Motivering efter datainsamling och fältstudier. Upplagets föroreningspotential är relativt hög, trots dess ålder. Riskerna för lakvattenbildning är normala, medan risken för grundvatten påverkan och eventuella vidare spridning av avhängig en eventuell kontakt med årsmaterialet. Upplaget är beläget inom inre skyddsområde (reserverat utbyggnadsområde) för den kommunala vattentäkten. Slutgiltig riskklassificering: borrningen redovisar tätande jordlager (lera) under Objektet är klassat utifrån VIAKs undersökning 1992.

23 Objekt Bransch Riskklass 1 Motivering1 omgivningarna till upplaget. Grundvattenprov i årsmaterial nedströms upplaget tyder ej på lakvatten påverkan. Sammantaget bedöms ej risk föreligga för grundvattenmagasinet. Lakvattenspridning via ytvatten sker diffust mot dike. Bäckvattenväxter indikerar viss påverkan, samtidigt som haltnivåerna är låga. Utterbäcks såg deponi Sågverk 2 Objektet tidigare klassad som 4, men uppgifter om impregnering gör att objektet blev uppklassad till 2. Närmare uppgifter om impregnering behövs! Valåsen Sågverk 2 Objektet bedriver sågverk samt impregnering och objektet bör tas upp i tillsyn. Villingsberg Försvaret 3 Tankar och cisterner (bensin, diesel, sprit, fotogen mm). Riskklassad av försvaret. Villingsbergs skjutfält Kommunal avfallsdeponi 2 Grovavfall. Avvattning till sjön St. Noren (dricksvattentäkt). Klassad enligt avfallsplanen Villingsbergs såg Sågverk 4 Inga uppgifter på att impregnering har bedrivits samt att inga synliga vegetationsskador kunde ses. Objektet ser "prydligt ut". Objektet är pågående verksamhet, kommunen har tillsyn. Villingsbergslägret Försvaret m3 tank för eldningsolja. Riskklassad av försvaret. Riskklass2 Motivering2 Övrigt Vintermossen deponi Sågverk 3 Objektet är pågående verksamhet. Endast uppgifter om Deponering av bark. Enligt uppgifter är verksamheten pågående, tillsyn Karlskoga kommun. Enligt uppgifter utförs kontroll på lakvatten sker 3 ggr per år och då inga uppgifter tyder på förorening klassas objektet i klass 3. Kontroll bör göras angående om impregnering har bedrivits och om barken som är deponerad innehåller impregneringsmedel. Öfalla Övrigt 2 Objektet riskklassas till klass 2 pga. brunn och boende i närheten samt att många olika verksamheter som skulle kunna ge markföroreningar har bedrivits. Ulf Boren har låtit mark analyseras med fältprovtagningsutrustning som visade på förhöjda halter av metaller. Objektet bör undersökas mer samt göra analyser på mark och vatten från brunn. I VIAKs utredning har även några höga halter konstaterades (vid avfallsupplag). Provtagning (i brunn) borde göras och utredning vilken ämnen kan finnas pga. verksamheter. Öfalla deponi Kommunal avfallsdeponi 3 Upplagets föroreningspotential är låg till mkt låg. Risken för lakvattenbildning är normal. Medan risken för grundvattenpåverkan och vidare spridning bedöms vara hög. Grundvattenförhållandena är osäkra och avstånd till privata vattentäkter relativt stor. (VBB VIAK, Påverkan på grund- och ytvatten från äldre avfallsupplag i Örebro län) 3 Enligt VIAK -92: slutlig riskklassning 4: Borrning visar att jordlagren mot djupet, förutom sand, även innehåller silt, samtidigt som djupet till grundvattenytan är mycket stort, över 10 m. Grundvattenprovet från det näraliggande grundvattenröret visar på svag indikation från lakvatten (VBB VIAK, Påverkan på grund- och ytvatten från äldre avfallsupplag i Örebro län) Enligt riskklassdiagram Analyser på metaller, kolväten m.m bör göras på mark samt grund- och ytvatten.
