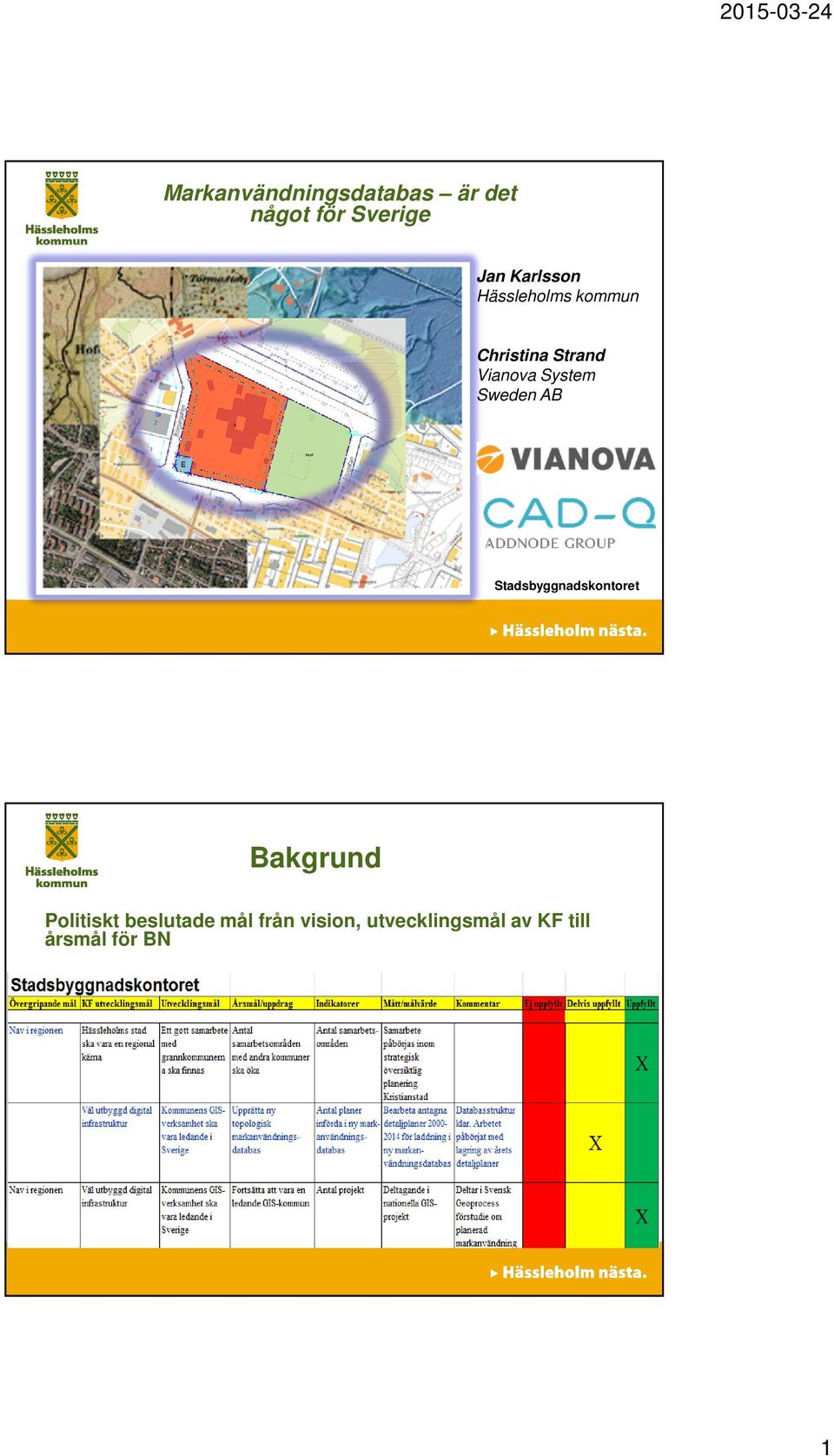

1 Markanvändningsdatabas är det något för Sverige Jan Karlsson Hässleholms kommun Christina Strand Vianova System Sweden AB Bakgrund Politiskt beslutade mål från vision, utvecklingsmål av KF till årsmål för BN 1

2 LEAN av planprocessen Begränsning av processen: Start: Uppdrag KSAU / Planavtal Slut: Registrerat i planregister inlagd i kommunens markanvändningsdatabas med all information och stängning av ärende Planhandläggare Avdschef/samordnare Administration BN sekreterare BN KSAU KF Mät GIS Lantmäteri Sakkunnig Bygglovhandläggare Sakägare Länsstyrelse Dokumentation LEAN av planprocessen Kvalitetssäkringsdelen: Kontroll av snappning mot befintliga data, topologikontroll utsläckning av underligande plan korrekt mm Kontroll utifrån fastighetsbildningssynpunkt Och bygglovssynpunkt Mät o GIS avd Lantmäteriavd Byggavd 2

3 Boverkets anvisningar och allmänna råd Teknik: AutoCad Map 3D Novaspatial Industry Model Area topologi Alla topologier bygger på de relationer som detaljplanen är uppbyggd av i Novapoint Samhällsplanering Felaktigheter rättas i Novapoint och uppdateras med ny export till Oracle Ingen rättning utförs i Map 3D Industry Model av Novapoint Oracle export data Novapoint data som importeras till Industry Model 3

4 Map 3D NovaSpatial Topologi Uppbygg av centroider och begränsningslinjer. Ingen redundans och tillåter komplexa ytor med öar i öar Klarar att hantera bågar Fyra topologier, skapas ytor Plan Användning Egenskap Administrativa Markanvändningsdatabas Bygger på Yttopologi med 4 st. samverkande topologier 1. Planområde 2. Användningsområde - användningsgräns 3. Egenskaper - användningsgräns - egenskapsgräns Innehåller centroider och begränsningslinjer. Ingen redundans och tillåter komplexa ytor med öar i öar Klarar att hantera bågar 4. Administrativa områden - användningsgräns - administrativ gräns 4

5 Markanvändningsdatabas Arbetsmetodik / Hässleholm Planhandläggare gör själv sin detaljplan i Novapoint Samhällsplanering GIS-ing kvalitetssäkrar plan före antagande - är en obligatorisk händelse i planprocessens handläggningsstöd Tekis ByggR Lantmätare registrerar detaljplanen och lagrar planområde i Topo_NDRK, klart för leverans till Lantmäteriet Kiruna. GIS-ing gör export av dp från Novapoint till Quadri - Oracle och import till NovaSpatial. Samt topologianpassning mot angränsande detaljplaner Webbkarta läser i realtid från NovaSpatial (AIMS) Markanvändningsdatabas Skarp visning av export o import 1. Novapoint, export till Quadri 2. Novapoint, export från Quadri till Oracle 3. NovaSpatial, import från Novapoint Oracle till AutoCad Map 3D IM Centroider + begränsningslinjer bildar topologi och bär informationen Ur topologin skapas ytor för planområde, användningsområde, egenskapsområde samt administrativa område 5

6 Vad skall markanvändningsdatabas användas till Enkelt visuellt kunna visa gällande detaljplan i webbkartor Exportera ut valfritt område enligt Svensk standard till exploatör Med automatik ta ut underlag för nybyggnadskarta / situationsplan med rapport om vad som gäller enligt detaljplan Stöd i bygglovsprövning Yt-Topologin medför kraftfyllt analysmöjlighet om hur mycket mark som finns för olika användningar/egenskaper mm Stöd av befintlig markanvändning i översiktsplanering Detta koncept bygger på tekniskt samarbete mellan Samt stöd och uppdrag från kunder 6
