1 SE-LDU Piper Archer lll / PA

2 POH --> Pilot Operation Handbook Section 1 Section 2 Section 3 Section 4 Section 5 Section 6 Section 7 Section 8 Section 9 Section 10 General Limitations Emergency procedures Normal procedures Performance Weight and balance Descriptions and operation of the airplane systems Airplane handling, servicing and maintenance Supplements Operating tips 2

3 Dimension Höjd 2.22 m Vingspann m Längd 7.32 m Minsta vändradie 9.14 m 3

4 Konstruktion Konstruktion Semi-monocoque Material Aluminium med plastdetaljer Vingprofile NACA

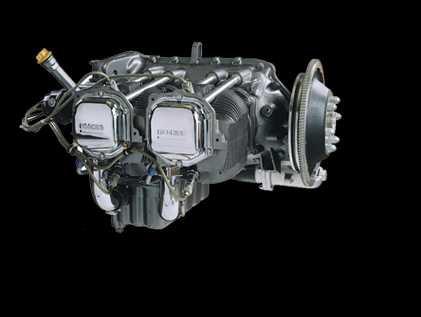

5 Motor Tillverkare Lycoming Model nummer O-360-A4M Hästkrafter 180 hk Max motorvarv 2700 rpm Motortyp Fyra cylindrar Direkt drift Boxermotor Luftkyld Max oljetemperatur 245 F eller 118 C 5

6 Propeller Tillverkare Sensenich Antal blad 2 Typ av propeller Fast 6

7 Bränsle Tankkapacitet 50 USG eller 189 liter Användbart bränsle 48 USG eller 182 liter Tankas med 91/96 UL i första hand, 100LL i nödfall. 7

8 Motorolja Olje kapasitet 8 qts Typ av olja 15W50 eller W80?? Min oljemängd vid start 6 qts 8

9 Elsystem System 28V Batteri 24V 10Ah Alternator 28V 70A 9

10 Vikter Maximum rampvikt 1160 kg Maximum startvikt 1157 kg (1155) Maximum landingsvikt 1157 kg (1155) Maximum bagagevikt 91 kg Grundtomvikt 797 kg Användbar vikt 360 kg (358) Bränsle 48 USG, 182 liter (fulla tankar) Tillsatsvikt efter fulla tankar 129 kg 231 kg (229) Bränsle 34 USG. 136 liter (standardtankn) 97 kg Tillsatsvikt efter standardtankn 263 kg (261) 10

Fartbegränsningar (KIAS) VNE VNO VA 154 125 113 / 2550 lbs VFE VX VY VCLIMB VPOWER

11 Fartbegränsningar (KIAS) VNE VNO VA / 2550 lbs VFE VX VY VCLIMB VPOWER DESCENT VGLIDE VS0 VS (en route) 122 (2500 RPM) / 1634 lbs 11

12 Farter i varvet (KIAS) Rotation 60 (kort f 55) Medvind 90 Bas 80 Final 70 Tröskel 66 12

13 Manöverbegränsningar Normal kategori Alla aerobatic manouvers inclusive spin är FÖRBJUDNA!!! Utility kategori Godkänd för svängar upp till 60 grader Normal Utility Positive belastning 3.8 G 4.4 G Negativ belastning Inga inverterade manövrar 13

14 Typ av operation VFR dag och natt Ja IFR dag och natt Ja Isbildning Nej 14

15 Diverse begränsningar Max flyghöjd 13,240 ft AMSL? Max demonstrerad sidvindskomponsant 17 kts 15

16 16

17 17

18 Fartprestanda På 4000ft Effekt (RPM) Bränsleförbrukning TAS 55% (2300) 8,2 gallon (31L) % (2450) 9,5 gallon (36L) % (2575) 11 gallon (41,5L) 125 På 8000ft Effekt Bränsleförbrukning TAS 55% (2340) 8,2 gallon (31L) % (2495) 9,5 gallon (36L)

19 Landningsställ Däcktryck Noshjul Huvudhjul 18 psi 24 psi Noshjul styrs med roderpedaler 19

20 Bromsar Typ av bromsar Hydrauliska bromsok och skivor. Cylindrar Höger, vänster och handbroms Reservoir 1st 20

21 Flygkontroller System Vajrar och kedjor Trim Höjdtrim manuel och elektrisk Sidtrim manuel Klaff Manuel 0, 10, 25, 40 grader 21

22 Motorreglage 22

23 Bränslesystem och motorinstrument 23

24 Dränering 24

25 Pitot-Static system 25

26 Instrumentpanel 26

27 Övre knappanel 27

28 Knappar på panelen 28

29 Säkringar 29

30 Värme och ventilation 30

31 Horisontgyro och slavat kursgyro 31

32 Annunciator panel 32

33 Extern el 33

34 Emergency Locator Transmitter 34

35 Auxiliary vacuum system 35

36 Audio panel 36

37 Garmin GNS 530/430 37

38 Höger avionikpanel 38

39 S-tec 55X Autopilot 39

40 Altitude selector / alerter 40

41 Stormscope WX500 41

42 Råd och skötsel Tvätt efter varje flygning vid behov Dragstång Parkeras tillsvidare I verkstadshangaren SE-LDU Tvätta rutan med händera Motorvärmare kommer Rapportera alla fel till Tekniskt ansvarig 42

43 Inflygning Kontakta flyglärare Christer Tallgren Magnus Sandquist Kjell-Åke Brorson 43
