1 ÖSTERRÖDS AVLOPPSRENINGSVERK SAMRÅD FÖR OM- OCH NYBYGGNATION

2 PROGRAM 1. LOKALISERING OCH UPPTAGNINGSOMRÅDE 2. FLÖDE OCH BELASTNING 3. DAGENS RENINGSVERK 4. ANLEDNING TILL OMBYGGNAD 5. TIDSPLAN 6. OMBYGGNAD 7. UTSLÄPPSVILLKOR 8. NYA ANSLUTNINGAR 9. PLANFÖRHÅLLANDEN 10.MILJÖPÅVERKAN 11.UTSLÄPP 12.SAMMANFATTNING

3 ÖVERSIKTSKARTA

4 DAGENS UPPTAGNINGSOMRÅDE

5 FRAMTIDA UPPTAGNINGSOMRÅDE

6 FRAMTIDA UPPTAGNINGSOMRÅDE

7 FLÖDE OCH BELASTNING Dimensionerande flöde (m3/d) Torrväderflöde Idag ( ) Framtid Höst, vinter, vår Sommar Q-dim höst, vinter, vår: 290 m3/h Q-dim sommar: 350 m3/h Dimensionerande flöde: 300 m3/h Dimensionerande pe-belastning (70 g BOD7/person.d) Period Idag (11-13) Framtid 16/8-30/6 medel /7-15/8 medel /8-30/6 maximalt veckomedel /7-15/8 maximalt veckomedel Dimensionerande belastning: pe

8 INKOMMANDE FLÖDE

9 INKOMMANDE FLÖDE

10 INKOMMANDE BELASTNING

11 ÖSTERRÖDS ARV IDAG

12 ÖSTERRÖDS AVLOPPSRENINGSVERK

13 SILTRUMMOR

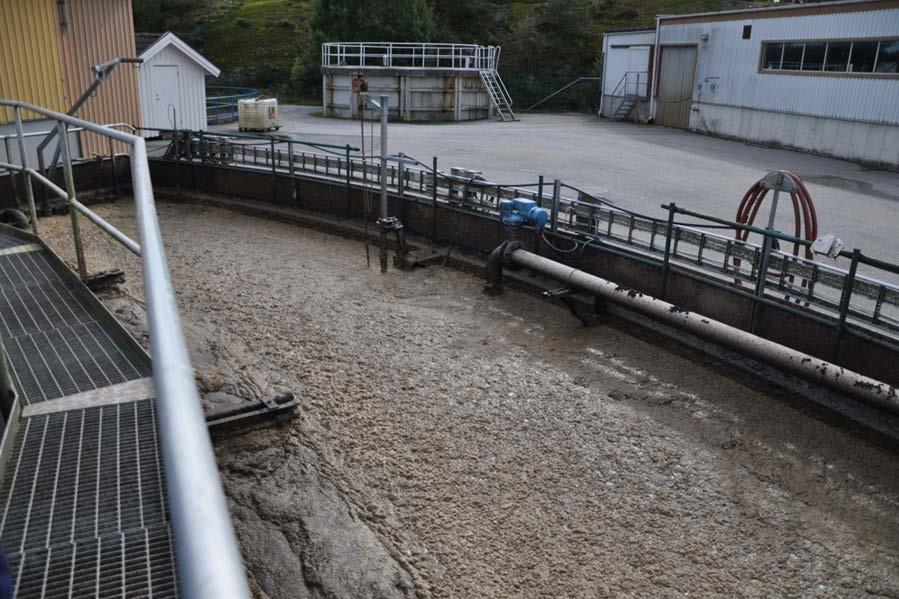

14 AKTIVSLAM

15 MELLANSEDIMENTERINGSBASSÄNG

16 SLUTSEDIMENTERINGSBASSÄNG

17 POLERINGSDAMM

18 VASSBÄDD

19 ANLEDNING TILL OMBYGGNATION 1. Kapacitetsproblem för kväverening (för kort slamålder) 2. Kapacitetsproblem för sedimenteringen (utspolning av slam) 3. Kapacitetsproblem för slamhantering (kapacitetsbrist på vassbäddarna) 4. Dagens reningsverk är slitet: gammal maskinell utrustning 5. Styr- och reglerfunktioner är föråldrade 6. Stora nyanslutningar planeras fram till Möjlighet att ta emot förbehandlat vatten från Koster i framtiden

20 TIDSPLAN Hela 2017 Hela /1 2018

21 ALTERNATIVA PROCESSER Aktivslam MBBR Nereda

22 ÖSTERRÖDS ARV FRAMTID ALTERNATIV

23 VATTENBEHANDLING FRAMTID

24 SLAMBEHANDLING FRAMTID

25 OMBYGGNAD AV ÖSTERRÖDS ARV Ombyggnad av vattenbehandlingen Kapacitetsökning av in- och utloppspumpar (till 900 m3/h) Ombyggnad sandfång Gammalt fettfång tas i bruk Två nya renssilar med renstvätt Flockning innan försedimenteringarna med kemikaliedosering Tre nya försedimenteringsbassänger med förfällning varav en används för bräddvattenrening Fördelningslådor installeras Nya zoner till befintlig aktivslambassäng Ny biologisk linje med Nereda Ny inblandningskammare Två nya flockningskammare med kemdosering Ombyggnad av slamavvattningen Nytt tunnslamslager Nytt externslamlager Mekanisk förtjockare Ytterligare 3 st vassbäddar

26 NEREDA Ny teknik med aeroba granuler Holländskt företag, Royal Haskoning DHV Flera anläggningar byggda i Europa och Sydafrika

27 SITUATIONSPLAN FRAMTID NEREDA

28 ÖSTERRÖDS ARV FRAMTID

29 YRKADE UTSLÄPPSVILLKOR Dagens utsläppsvillkor Kvartal mg/l Gränsvärde Månad mg/l Riktvärde År mg/l Riktvärde BOD P-tot 0,5 0,5 - N-tot Yrkade utsläppsvillkor Begränsningsvärden År mg/l / % red. Tertial 2 mg/l / % red. BOD 7 10 / / 95 Provisoriska villkor Riktvärden År mg/l Kvartal mg/l - 80 % P-tot 0,3 / 95 0,3 / 95-0,5 N-tot 15 /

30 UTREDNINGSVILLKOR Idag finns många delar med kombinerat ledningsnät från 60- och 70-talet. Bräddningar på ledningsnätet är ännu ej helt karterade. Minskade bräddningar uppnås genom en kombination av ledningssanering och kapacitetshöjning. Utredning lämnas senast den 31/12 år 2017.

31 BEFINTLIG ANTAL ANSLUTNINGAR (ENLIGT VA-PLAN 2009) Framtida anslutningar (till 2040): Högsommar: pe Resten av året: pe

32 ÖVERSIKTSPLAN, REGLER & REKOMMENDATIONER 2012

33 DETALJPLAN

34 SKYDDSAVSTÅND OCH UTLOPPSLEDNING Reningsverket smälter väl in i områdets EkoPark Utsläppspunkt Huvudpumpstation Bräddpunkt 500 m Inga klagomål på lukt eller buller Närmsta badplats ca 700 m 1000 m Badplats

35 VATTENKVALITET Ekologisk status och ekologisk potential Status eller potential 2009: Måttlig ekologisk status Miljöproblem: Övergödning (ja), miljögifter (ja), främmande arter (ej klassad), miljögifter, exklusive kvicksilver (ej klassad) Kvalitetskrav och tidpunkt: God ekologisk status 2021 Kemisk ytvattenstatus (exklusive kvicksilver) Status 2009: God kemisk ytvattenstatus Kvalitetskrav och tidpunkt: God kemisk ytvattenstatus 2015 Kompletterande krav för skyddade områden Strömstadsfjorden: Miljökvalitetsnormer enligt fisk- och musselvattenförordningen Kosterfjorden-Väderöfjorden: Gynnsam bevarandestatus Seläter: Tillfredsställande badvattenkvalitét

36 PROVTAGNINGSPUNKTER NÄRA ÖSTERRÖD

37 SKYDDADE OMRÅDEN

38 MILJÖPÅVERKAN NATURA 2000-OMRÅDE STRÖMSVATTNET 1. Näringsrik slättsjö med rik vass-, säv- och starrvegetation 2. Varierat fågelliv, främst änder och vadare, som här har bra rast, uppehålls- och häckningsplatser. Häckande arter är bl.a. skäggdopping, sothöna, rörhöna, gräsand och rödbena 3. Sjön avvattnas av Strömsån till Strömstadsfjorden NATURA 2000-OMRÅDE SALTÖ 1. Större delen av Saltö är ett kuperat, skogbeväxt område. 2. På havsstranden lever de fridlysta arterna martorn och ostronört. NATURA 2000-OMRÅDE NÖDDÖKILEN/ÄLGÖLERAN 1. Rikt fågelliv både under häckningssäsongen och flyttningsperioderna. Många intressanta arter har noterats som t.ex. gluttsnäppa, brushane, rödbena och häger. 2. Området har stor betydelse som reproduktions- och näringsområde för många fiskarter. NATURRESERVATET NÖTHOLMEN 1. Landskapet är varierat med karga hällmarker, tallskog, kalkpåverkade blandskogar med inslag av mindre sumpskogar. Ön är präglad av bergens klyftor, åkrar, strandängar och havsvikar 2. Floran är inte speciellt rik, men anmärkningsvärt är förekomst av bohuslind. 3. Utsläppspunkten ca 1,2 km från Nötholmens naturreservat.

39 RIKSINTRESSEN

40 SPRIDNINGSUTREDNING 2010 Antaganden om framtida förhållanden i spridningsmodellen 1. Belastningsökning: 6000 pe, helårsanvändare 2. Utsläppshalter: N-tot 15 mg/l, P-tot 0,5 mg/l, över hela året Resultat P-tot 1. Mycket liten påverkan förutom precis vid utsläppet N-tot framtida påverkan 1. Viss ökning av påverkansområdet 2. Maxkoncentrationerna ökar inom ett begränsat område men minskar precis vid utsläppet 3. Längre varaktighet för koncentrationer som överstiger gränsvärdet 4. I medeltal ökar påverkan endast inom ett mycket begränsat området precis närmast utsläppspunkten Påverkan på Hålkedalskilen och Starekilen är begränsat till dessa vattenområdens mynningar samt enstaka tillfällen. Vattenområdena runt Daftö-Valö och Daftön påverkas EJ

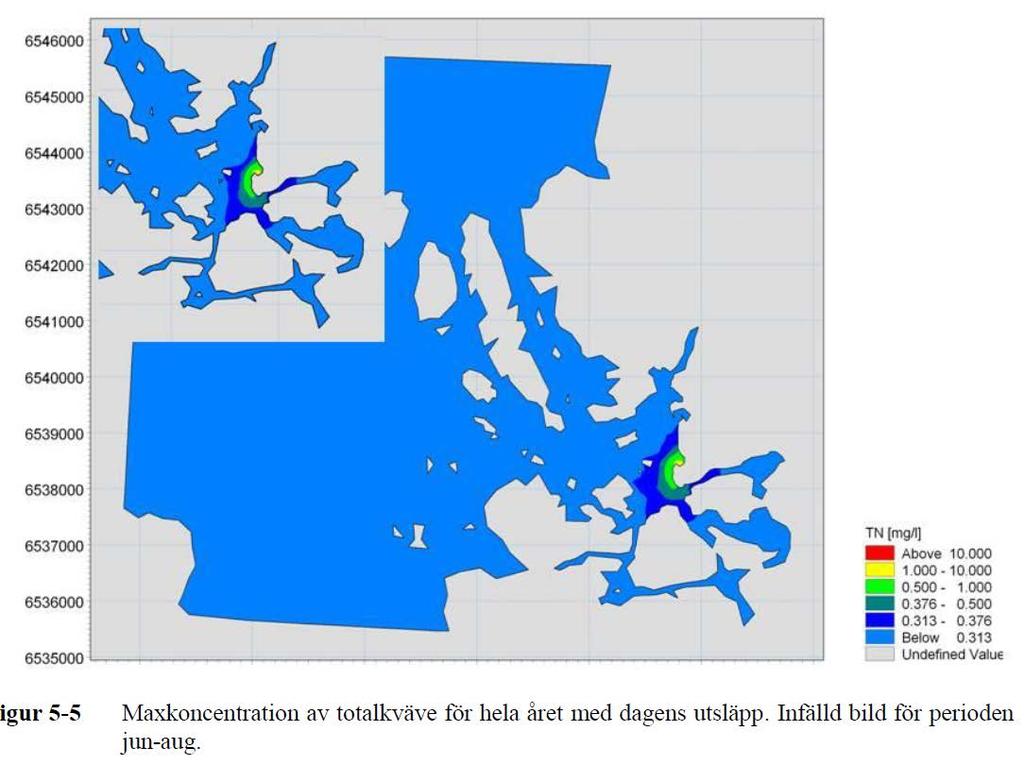

41 SPRIDNING KVÄVE

42 SPRIDNING FOSFOR

43 BRÄDDNINGAR VID PUMPSTATIONER Pumpstation 2011 (m 3 ) 2012 (m 3 ) 2013 (m 3 ) Recipient Ma ,5 Vattendrag Ånneröd ,6 Vattendrag Erik Sthare - - 9,0 Dike Skonarevägen ,7 Okänd Prästängen ,4 Dike Båleröd 14,9-24,6 Tångebukten Strandvägen ,6 Tångeflo Långövägen - - 0,4 Dike Höjden 2,9 - - Norra Rossö Rossö 5,9-10,8 Norra Rossö Stare 207,9-1365,3 Starekilen Tjärnö ,6 Hasslebukten Öddö 15,5 0,6 Räkstigen - - 0,6 10,5 Koskärsflaket Långörännan Pumpstation 2011 (m 3 ) 2012 (m 3 ) 2013 (m 3 ) Recipient Fiskarebacken 5,2 4,7 - Utanför Höskär Seläter Nya - 0,5 8,8 Långörännan Skee 0,4-25,4 Vättlandsån Strand - - 8,2 Dynekilen Mellby - - 9,6 Dike Myren Myrens hamn Slön 1 168,4 327,4 - Okänd Lilla Oslovägen - -? Strömsvattnet Oslovägen 12,7-128,5 Strömsvattnet Skeppsbron ,8 Strömsvattnet Tången ,7 Strömsvattnet Soptippen Bojarkilen AP 4 (brädd vid nederbörd) AP 4 (nödbrädd) , Hålkedalskilen Hålkedalskilen

44 BRÄDDNINGAR VID PUMPSTATIONER

45 TRANSPORTER OCH ENERGIFÖRBRUKNING Transporter Typ av last Km/transport Antal transp./år (11-13) År Medel Framtid MWh/år MWh/pe*år 0,13 0,13 Km/år (11-13) Antal transp./år (framtid) Km/år (framtid) Avvattnat slam Rens Sand Sand från externslam Polymer Fällningskemikalie Inkommande externslam Totalt Energi

46 SLAMPRODUKTION Före behandling Till centrifug Efter behandling Till vassbäddar År Mängd [m3/år] TS-halt Mängd TS [ton/år] TS-halt Mängd [m3/år] Mängd TS [ton/år] TS-halt ,8 % 368 * 18,9 % % ,4 % 63,6 18,7 % % ,0 % 58,4 ** 19,8 % % Framtid Korrigeras! ,7 % ,1 % % * Inkl. slam från rengöring av damm 1 och 2 (motsvarande 157 ton TS) ** Inkl. slam från rengöring av damm 1 och 2 (motsvarande 23,8 ton TS)

47 VECKOMEDELUTSLÄPP TILL RECIPIENT IDAG OCH I FRAMTIDEN 16/8 30/6 Idag ( ) BOD 7 COD P-tot N Medelhalt (mg/l) ,22 13 Medelmängd (kg/d) ,9 50 Framtiden BOD 7 COD P-tot N Medelhalt (mg/l) ,22 13 Medelmängd (kg/d) ,21 68

48 VECKOMEDELUTSLÄPP TILL RECIPIENT IDAG OCH I FRAMTIDEN 1/7 15/8 Idag ( ) BOD 7 COD P-tot N Medelhalt (mg/l) ,29 14 Medelmängd (kg/d) ,1 54 Framtiden BOD 7 COD P-tot N Medelhalt (mg/l) ,29 14 Medelmängd (kg/d) ,64 82

49 SAMMANFATTNING Den maximala veckomedelbelastningen uppskattas öka från dagens pe till pe Det dimensionerande framtida flödet sätts till 300 m3/h Utsläppsvillkoren yrkas till 10 mg/l BOD7 och 0,3 mg/l P-tot, beräknat som årsmedelvärde och andra tertialvärde alternativt 95 % reduktion. För kväve yrkas 15 mg/l som årsmedelvärde alternativt 70 % reduktion. Närboende och miljö antas inte påverkas mycket av ombyggnaden FRÅGOR?
