ÄNGHOLMENS AVLOPPSRENINGSVERK

Transkript

1 ÄNGHOLMENS AVLOPPSRENINGSVERK SAMRÅD FÖR OM- OCH NYBYGGNATION

2 PROGRAM 1. Bakgrund 2. Lokaliseringsalternativ 3. Lägesbeskrivning 4. Utformning av reningsverket, idag och i framtiden 5. Planförhållanden, utsläppspunkt, skyddade områden 6. Dagens och framtida belastning 7. Utsläpp & miljöpåverkan 8. Yrkanden 9. Sammanfattning & frågor

3 ÖVERSIKTSKARTA

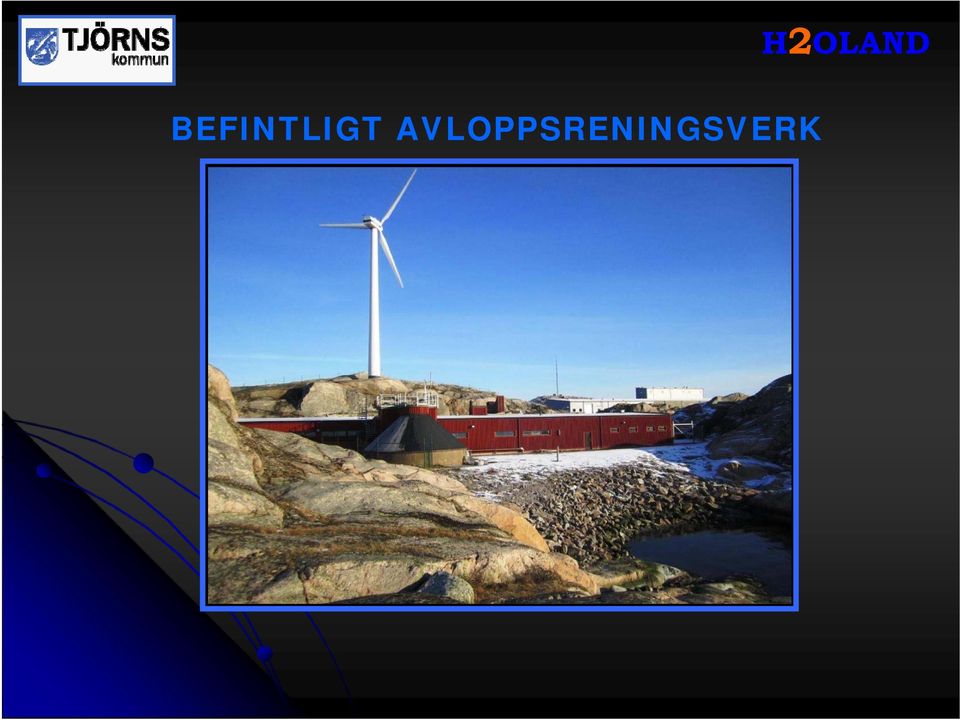

4 BEFINTLIGT AVLOPPSRENINGSVERK

5 BEFINTLIGT OCH PLANERAT RENINGSVERK

6 ANLEDNING TILL OM- OCH NYBYGGNATION 1. Befintliga avloppsreningsverk är i princip fullt utnyttjade sommartid 2. Dåliga reningsresultat och gamla reningsverk 3. Reningsverket i centrala Skärhamn kan läggas ned 4. Enskilda avlopp och ny bebyggelse kan anslutas 5. Förbättrad marin miljö kring Skärhamn och Kyrkesund 6. Placeringen av befintligt och nytt reningsverk bedöms som positiv 7. Den nya utsläppspunkten har god vattencirkulation

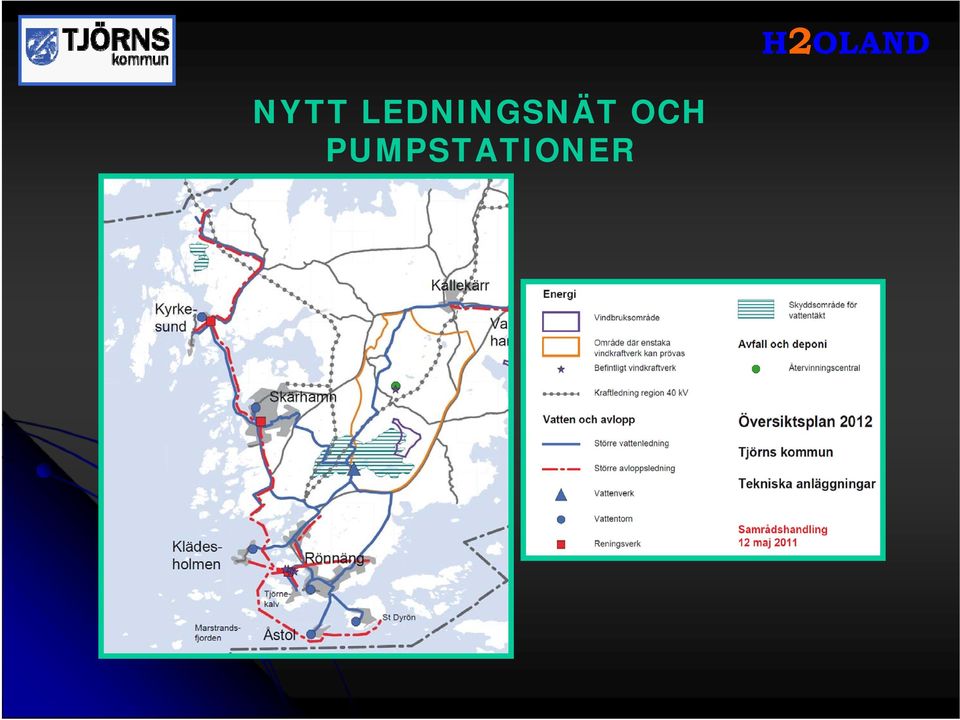

7 NYTT LEDNINGSNÄT OCH PUMPSTATIONER

8 NY UTSLÄPPSPUNKT

9 TRE UTREDNINGSALTERNATIV ALTERNATIV 1: Bygga ett nytt modernt reningsverk på Ängholmen ALTERNATIV 2: Överföring till Ryaverket, via överföringsledning ALTERNATIV 3: Behålla det befintliga reningsverket och göra en omoch nybyggnad i två etapper. Alternativ 3 väljs för att: -Alt. 3 har de lägsta sammanlagda kostnaderna (kapital- + driftkostnaderna) -Alt. 3 ger störst flexibilitet inför framtiden

10 LÄGESBESKRIVNING LÄGET IDAG Problem med att klara utsläppsvillkoren Ett flertal orsaker har identifierats och åtgärdats Reningsresultaten har blivit mycket bättre Reningsverkets nuvarande utformning är inte optimal

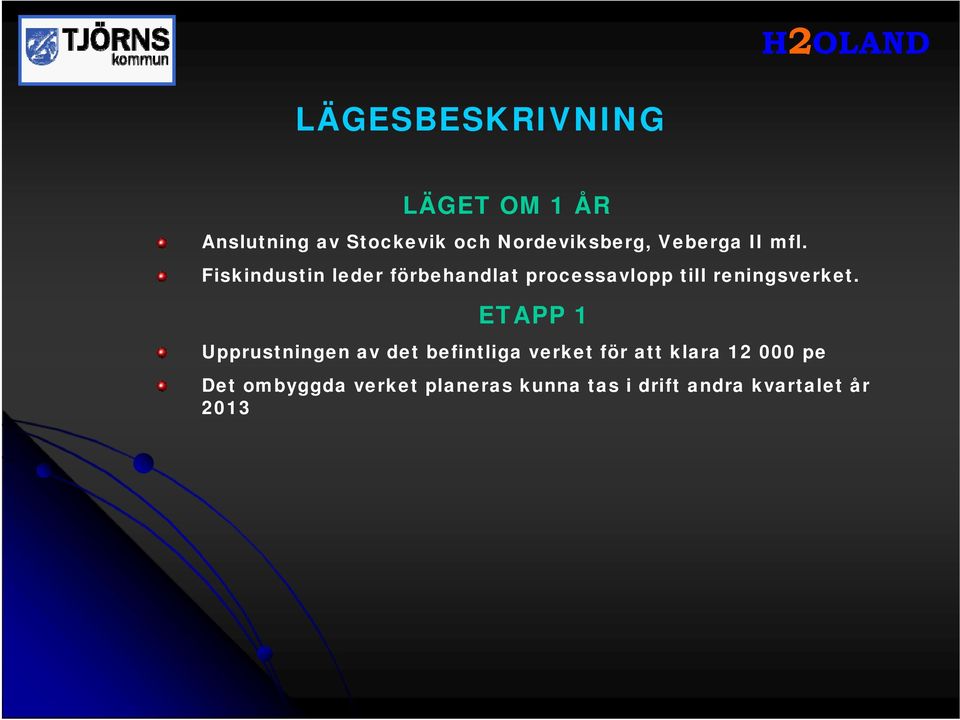

11 LÄGESBESKRIVNING LÄGET OM 1 ÅR Anslutning av Stockevik och Nordeviksberg, Veberga II mfl. Fiskindustin leder förbehandlat processavlopp till reningsverket. ETAPP 1 Upprustningen av det befintliga verket för att klara pe Det ombyggda verket planeras kunna tas i drift andra kvartalet år 2013

12 LÄGESBESKRIVNING LÄGET OM 4 ÅR Allt avlopp från Västra Tjörn leds till Ängholmens ARV Befolkningstillväxt på Västra Tjörn med cirka 3000 personer Eventuell anslutning av Björholmsvägen, Utäng, Sibräcka, Hoga, mm. Eventuell anslutning av Kållekärr och Wallhamn Eventuell ökning av produktionen hos fiskindustrin ETAPP 2 Tillbyggnad av befintligt reningsverk för att klara pe Det ombyggda verket planeras kunna tas i drift år 2016

13 LÄGESBESKRIVNING PLANER FÖR FRAMTIDEN, LÄGET OM 20 ÅR Ledning byggs till Höviksnäs och eventuellt Stenungsund och Sydöstra Orust ETAPP 3 Tillbyggnad av nytt reningsverk för att klara pe Kan vara klart 2030

14 PLANER FÖR FRAMTIDEN, ETAPP 3 Stort ARV pe?

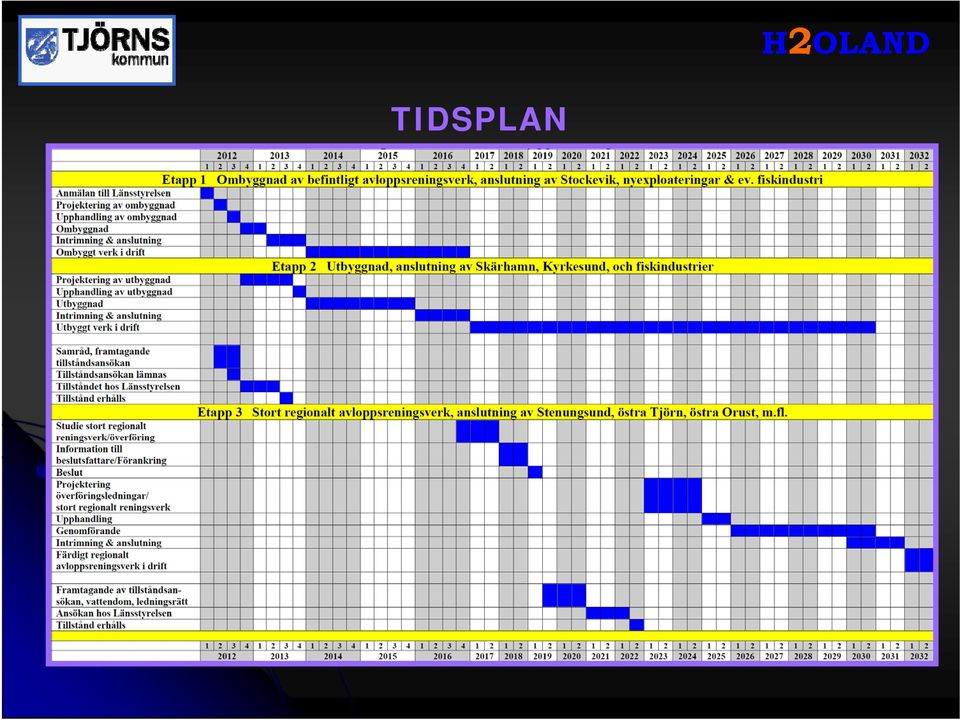

15 TIDSPLAN

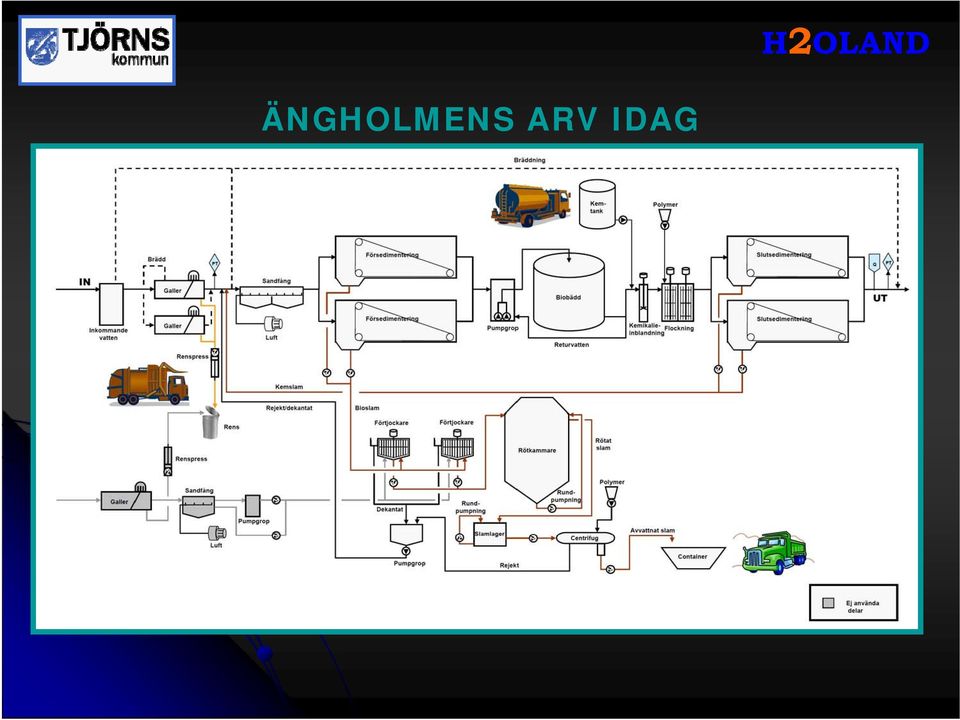

16 ÄNGHOLMENS ARV IDAG

17 ÄNGHOLMENS ARV, EFTER OMBYGGNAD, ETAPP 1 ( )

18 ÄNGHOLMENS ARV, EFTER OM- OCH TILLBYGGNAD, ETAPP 2 ( )

19 PLANFÖRHÅLLANDEN Föreslaget reningsverk är beläget inom Stansviks industriområde i Rönnäng på sydvästra Tjörn Det nya reningsverket föreslås ligga på del av fastigheten Rönnäng 1:539 som ägs av Tjörns kommun Där reningsverket skall förläggas ligger en anlagd damm som användes av den f d fiskmjölsfabriken på Ängholmen Naturvärdena i och runt dammen bedöms vara lokala och inte särskilt höga

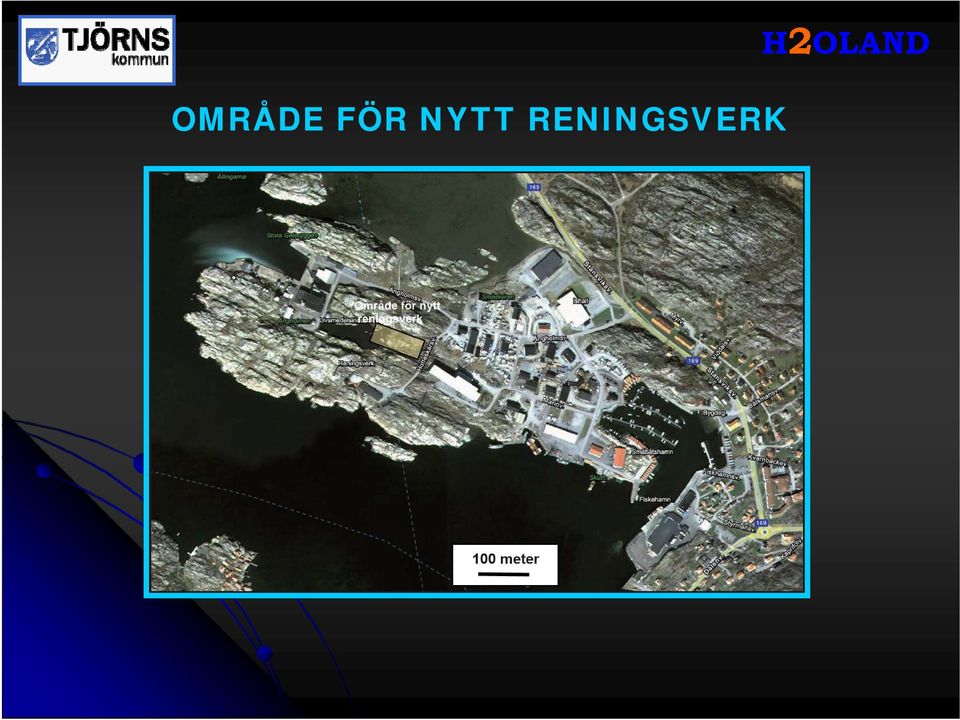

20 OMRÅDE FÖR NYTT RENINGSVERK

21 AVSTÅND TILL NÄRBOENDE

22 UTSLÄPPSPUNKT

23 PÅVERKAN RUNT UTSLÄPPSPUNKT Ny utloppsledning med utsläpp till största vattendjup på 26 meter Kommer att bli ökad belastning Bättre omblandning och spridning i ny punkt Den nya utsläppspunkten bedöms inte öka fintrådalgsblomning i närliggande grundområden Minskad belastning i Kyrkesund och Skärhamn

24 NÄRLIGGANDE GRUNDOMRÅDEN

25 PROVTAGNINGSPUNKTER NÄRA ÄNGHOLMEN

26 VATTENKVALITET VID ÄNGHOLMEN Ekologisk status och ekologisk potential Status eller potential 2009: Måttlig ekologisk status Miljöproblem: Övergödning (ja), miljögifter (ja), främmande arter (ja), miljögifter, exklusive kvicksilver (Nej) Kvalitetskrav och tidpunkt: God ekologisk status 2021 Kemisk ytvattenstatus (exklusive kvicksilver) Status 2009: God kemisk ytvattenstatus Kvalitetskrav och tidpunkt: God kemisk ytvattenstatus 2015 Kompletterande krav för skyddade områden Gynnsam bevarandestatus och miljökvalitetsnormer enligt fisk- och musselvattenförordningen.

27 MILJÖKVALITETSNORMER FÖR MUSSELVATTEN

28 SKYDDADE OMRÅDEN Hakefjorden-Marstrandsfjorden-Sälöfjordens riksintresse, ca 3 km sydöst om utsläppspunkten Pater-Nosterskärgårdens riksintresse- och Natura område, ca 1,3 km sydväst om Rönnäng Breviks kile-toftenäs Natura 2000-område (även riksintresse), ca 6 km norr om utsläppspunkten De kringliggande riksintressena för naturvård och yrkesfisket bedöms inte påverkas av föreslagen anläggning med anledning av avståndet från utsläppspunkten (ca 2 km) och utspädningseffekter.

29 NATURA 2000-OMRÅDEN RUNT TJÖRN

30 NATURRESERVAT RUNT TJÖRN

31 RIKSINTRESSEN NATURVÅRD RUNT TJÖRN

32 RIKSINTRESSEN FRILUFTSLIV RUNT TJÖRN

33 RIKSINTRESSEN KULTURMILJÖVÅRD RUNT TJÖRN

34 BELASTNING Pe BOD7 i medel, säsongvis in till Ängholmens ARV ( ) pe [BOD7 70 g/pe.d] /1-15/6 16/6-15/8 16/8-31/ År

35 BELASTNING Pe COD i medel, säsongvis in till Ängholmens ARV ( ) pe [COD 140 g/pe.d] /1-15/6 16/6-15/8 16/8-31/ År

36 BELASTNING Pe P-tot i medel, säsongvis in till Ängholmens ARV ( ) pe [P-tot 2 g/pe.d] /1-15/6 16/6-15/8 16/8-31/ År

37 BELASTNING Pe N-tot i medel, säsongvis in till Ängholmens ARV ( ) pe [N-tot 14 g/pe.d] /1-15/6 16/6-15/8 16/8-31/ År

38 BELASTNING Pe (70 g BOD7/d) i medel in till Ängholmens ARV, Skärhamns ARV och Sunna ARV ( ) Pe (70 g BOD7/d) Medel 2005 Medel 2006 Medel 2007 Medel 2008 Medel 2009 Medel 2010 Medel 2011 Medel År Sunna Skärham n Ängholmen

39 BELASTNING Pe (70 g BOD7/d) in till Ängholmens ARV, Skärhamns ARV och Sunna ARV ( ) Sunna Skärham n Ängholmen 16/1-31/1 1/2-15/2 16/2-28/2 1/3-15/3 16/3-31/3 1/4-15/4 16/4-30/4 1/5-15/5 16/5-31/5 1/6-15/6 16/6-30/6 1/7-15/7 16/7-31/7 1/8-15/8 16/8-31/8 1/9-15/9 16/9-30/9 1/10-15/10 16/10-31/10 1/11-15/11 16/11-30/11 1/12-15/12 16/12-31/12 Datum 1/1-15/1 Pe (70 g BOD7/d)

40 BELASTNING Pe (140 g COD/d) in till Ängholmens ARV, Skärhamns ARV och Sunna ARV ( ) Sunna Skärhamn Ängholmen 16/12-31/12 16/1-31/1 1/2-15/2 16/2-28/2 1/3-15/3 16/3-31/3 1/4-15/4 16/4-30/4 1/5-15/5 16/5-31/5 1/6-15/6 16/6-30/6 1/7-15/7 16/7-31/7 1/8-15/8 16/8-31/8 1/9-15/9 16/9-30/9 1/10-15/10 16/10-31/10 1/11-15/11 16/11-30/11 1/12-15/12 Datum 1/1-15/1 Pe (140 g COD/d)

41 BELASTNING Pe (2 g P-tot/d) in till Ängholmens ARV, Skärhamns ARV och Sunna ARV ( ) Sunna Skärhamn Ängholmen 16/12-31/12 1/2-15/2 16/2-28/2 1/3-15/3 16/3-31/3 1/4-15/4 16/4-30/4 1/5-15/5 16/5-31/5 1/6-15/6 16/6-30/6 1/7-15/7 16/7-31/7 1/8-15/8 16/8-31/8 1/9-15/9 16/9-30/9 1/10-15/10 16/10-31/10 1/11-15/11 16/11-30/11 1/12-15/12 Datum 16/1-31/1 1/1-15/1 Pe (2 g P-tot/d)

42 BELASTNING Pe (14 g N-tot/d) in till Ängholmens ARV, Skärhamns ARV och Sunna ARV ( ) Sunna Skärhamn Ängholmen 16/12-31/12 1/2-15/2 16/2-28/2 1/3-15/3 16/3-31/3 1/4-15/4 16/4-30/4 1/5-15/5 16/5-31/5 1/6-15/6 16/6-30/6 1/7-15/7 16/7-31/7 1/8-15/8 16/8-31/8 1/9-15/9 16/9-30/9 1/10-15/10 16/10-31/10 1/11-15/11 16/11-30/11 1/12-15/12 Datum 16/1-31/1 1/1-15/1 Pe (14 g N-tot/d)

43 DIMENSIONERINGSFÖRUTSÄTTNINGAR STEG 2 Uppskattad medelbelastning Ängholmen Skärhamn + Sunna Anslutning Duvedalen, Stockevik och Norvik Befolkningstillväxt västra Tjörn Sanering Björholmsvägen, Utäng,Sibräcka, Folkhögskolan, Hoga Kållekärr, Wallhamn Klädesholmen Seafood Rönnäng Seafood Astrid Fisk Totalt 3500 pe 3500 pe 1000 pe 1500 pe 500 pe 500 pe 2000 pe 2500 pe 1000 pe omkring pe

44 DIMENSIONERINGSFÖRUTSÄTTNINGAR STEG 2 Uppskattad maximal veckomedelbelastning Ängholmen Skärhamn + Sunna Anslutning Duvedalen, Stockevik och Norvik Befolkningstillväxt västra Tjörn Sanering Björholmsvägen, Utäng,Sibräcka, Folkhögskolan, Hoga Kållekärr, Wallhamn Klädesholmen Seafood Rönnäng Seafood Astrid Fisk Totalt 8000 pe 7000 pe 2000 pe 3000 pe 1000 pe 1000 pe 3000 pe 4000 pe 1500 pe omkring pe

45 UTSLÄPP TILL RECIPIENT 2011 OCH I FRAMTIDEN Mängd Ängholm. Skärhamn Sunna Totalt Framtid (mg/l) Framtid (kg/d) BOD 7 (kg/d) (2005) COD (kg/d) (2005) P (kg/d) 0,2 0,1 (2005) 0,2 0,02 0,4 0,3 0,2 0,9 N (kg/d) (2005) Flöde (m 3 /d) (2005)

46 MILJÖPÅVERKAN 2011 OCH I FRAMTIDEN Slam (avv( avv) (ton/år) Externslam (ton/år) Kemikalier (ton/år) Energi (MWh/år) Ängholm. Skärhamn Sunna Totalt Framtid (halt) g/pe (+8000pe) (2009) Framtid (mängd) Ca Minskar Lägre dosering 1014 (olja 648) 559 (olja 247) (olja 895) Ca 250 Ca 2000

47 YRKADE UTSLÄPPSVILLKOR Krav BOD 7 P-tot N-tot Årsmedel (mg/l) 10 (15) 0,3 15 (70 %) Kvartalsmedel (mg/l) 10 (15) 0,3 - YRKADE UTSLÄPPSVILLKOR UNDER OMBYGGNAD & INTRIMNING ETAPP 1 OCH 2 Krav BOD 7 P-tot Årsmedel (mg/l) 15 0,5 Kvartalsmedel (mg/l) 15 0,5

48 SAMMANFATTNING Tillstånd söks för en om- och utbyggnad i två etapper Sunna och Skärhamns ARV läggs ned och avloppsvattnet leds till Ängholmens ARV Ängholmens ARV:s placering är bra i ett industriområde Utsläppspunkten har förlängts till en punkt med bättre inblandnings- och spridningsförhållanden Frågor?
