1 OMBYGGNATION AV GAMLEBY AVLOPPSRENINGSVERK

2 Västervik är centralort i Västerviks kommun i Kalmar län. Västervik ligger vid Gamlebyvikens mynning

4 Fakta om Gamlebyviken 21 km lång tröskelvik Yta: ca 27 km². Tillrinningsområdets yta: 250 km² land och 44 km² vattenområde. Vattenvolym: ca 0,35 km². Vattnets omsättningstid (totalt): Ca1 år. Årlig tillförsel av sötvatten: ca 0,06 km³. Sötvattnets omsättningstid: ca 7 år. Tillförsel av brackvatten: ca 0,8 km³/år. Salthalt: ca 8 promille. Medeldjup: ca 12 m. Otillfredsställande ekologiskt status. (Övergödd)

5 Fakta om Gamlebyviken 21 km lång tröskelvik Yta: ca 27 km². Tillrinningsområdets yta: 250 km² land och 44 km² vattenområde. Vattenvolym: ca 0,35 km². Vattnets omsättningstid (totalt): Ca1 år. Årlig tillförsel av sötvatten: ca 0,06 km³. Sötvattnets omsättningstid: ca 7 år. Tillförsel av brackvatten: ca 0,8 km³/år. Salthalt: ca 8 promille. Medeldjup: ca 12 m. Otillfredsställande ekologiskt status. (Övergödd)

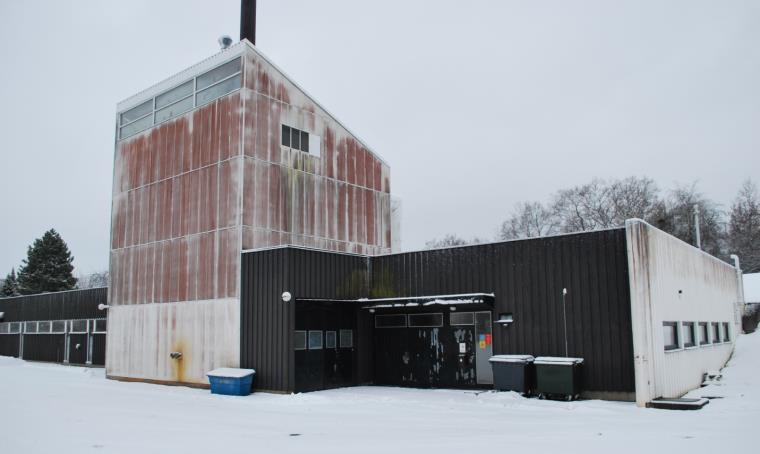

Grundfakta Gamleby ARV Byggår: 1972 Dimensionering: 5 800 pe Design för rening av organiskt material

6 Grundfakta Gamleby ARV Byggår: 1972 Dimensionering: pe Design för rening av organiskt material och fosfor Utsläppspunkt: Gamlebyviken, 6 m djup, 110 m från stranden. Slutlig recipient är Östersjön

7 Miljötillståndsprocess 2008 Nytt miljötillstånd söks p.g.a. ny lagstiftning Tidsbegränsat tillstånd till ges av MPD Beslutet överklagas av närboende och VMEAB till MMD Efter sammanträde och syn beslutar MMD om nytt tidsbegränsat (2017) Beslutet överklagas till MMÖD av VMEAB Varför gavs inte permanent tillstånd? Mark & Miljödomstolen (MMD) menar att verket är fel lokaliserat p.g.a. Närboende Miljöskäl Buller Gamlebyviken - Lukt Miljökvalitetsnormen God ekologisk Smittspridning status uppnås ej i recipienten MMD menar att det är ekonomiskt försvarbart att bygga en överföringsledning till Lucerna avloppsreningsverk i Västervik. Dessutom anser MMD att kommande PS omlokaliseras.

Konsekvens av tidsbegränsat miljötillstånd Nedläggning av Gamlebyverket 2017-12-31 Överföringsledning till Lucerna

8 Konsekvens av tidsbegränsat miljötillstånd Nedläggning av Gamlebyverket Överföringsledning till Lucerna avloppsreningsverk Totalkostnad upp till 240 miljoner (överföringsledning + ombyggnad av nät + ny huvudpumpstation)

9 Miljötillståndsprocess 2008 Nytt miljötillstånd söks p.g.a. ny lagstiftning Tidsbegränsat tillstånd till ges av MP lst Beslutet överklagas av närboende och VMEAB till MMD Efter sammanträde och syn beslutar MMD om nytt tidsbegränsat (2017) Beslutet överklagas till MMÖD av VMEAB Västervik Miljö & Energi utvecklar grunderna för överklagande Mark- och Miljööverdomstolen meddelar prövningstillstånd Mark- och Miljööverdomstolen håller sammanträde och syn i Gamleby. VMEAB:s huvudargument: - Kostnad vs. miljönyttan - Föreslår eget framtagna nya villkor - Kompensationsåtgärder Mark- och Miljööverdomstolen upphäver det tidsbegränsade tillståndet och meddelar permanent tillstånd MPD fastställer slutliga villkor för Gamleby ARV Förstudie Teknikval m.m Start av ombyggnad efter upphandling Drifttagning av samtliga ombyggnadsdelar

10 Gamleby ARV - TILLSTÅND Nytt, slutligt tillstånd erhölls från MMÖD, ej möjligt att överklaga och utan tidsbegränsning fasttäller MPD slutliga villkor Fosfor 0,3 mg/l, BOD 7 10 mg/l Nytt krav på kväverening, 10 mg/l - kräver ombyggnation Buller, lukt, kemikaliehantering mm kräver ombyggnation SVEA HOVRÄTT DOM Mål nr Mark- och miljööverdomstolen M Rotel Stockholm

11 Gamleby ARV Förstudie, teknikval Förutsättningar inför ombyggnad - Ingen fysisk utökning av reningsverkets byggyta och huskropp - Gamla mekaniska installationer som till stor del saknar värde - Dimensionerad belastning i tillstånd skall klaras - Inrymma teknik som med marginal klarar miljökraven svårt bygga om igen - Ny arkitektonisk utformning av fasad och omgivande markyta - Minimal påverkan på driften under ombyggnadstiden

12 Gamleby ARV Förstudie, teknikval Ökad kvävereduktion och fosforreduktion - Mellansedimentering byggs om till aktivslambassäng - Aktivslamdelen delas upp i zoner med hjälp av brädväggar - Ammonium och nitratgivare placeras i sista aktivslamzonen styr hur många zoner som skall vara luftade - Flockning blir deox - Slutsedimentering görs om till mellansedimentering vilket ger fördubblad sedimenteringsyta - Gammalt pannrum i källaren samt personalutrymme görs om till efterdenitrifikation (MBBR), ny flockning och filterdel - Nytt personalutrymme byggs ovanpå del av sedimentering

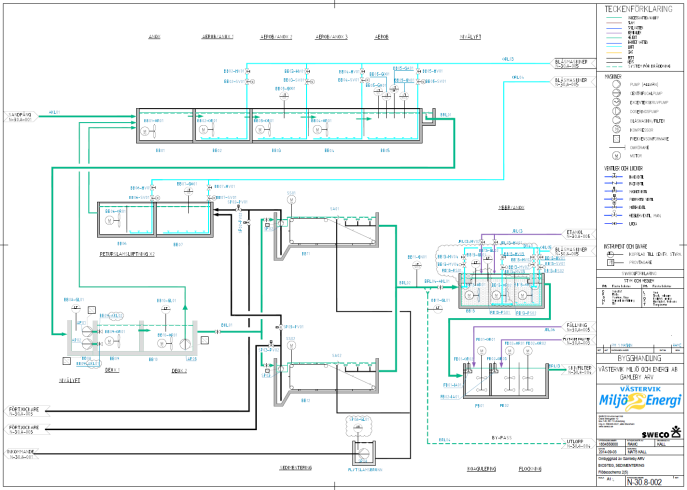

13 Gamleby ARV Förstudie, teknikval

14 Gamleby ARV Ombyggnad Augusti 2014 påbörjas ombyggnationen Filtersteg i full drift jan 2015 Biosteg körs med fullgod BOD-reduktion hela tiden Kraftig dosering av kolkälla i aktiv slam Kväverening i normal drift maj 2015 Kväverening intrimmad juli 2015 Tid för ombyggnad ca 10 månader

15 Gamleby ARV - byggnadsfas

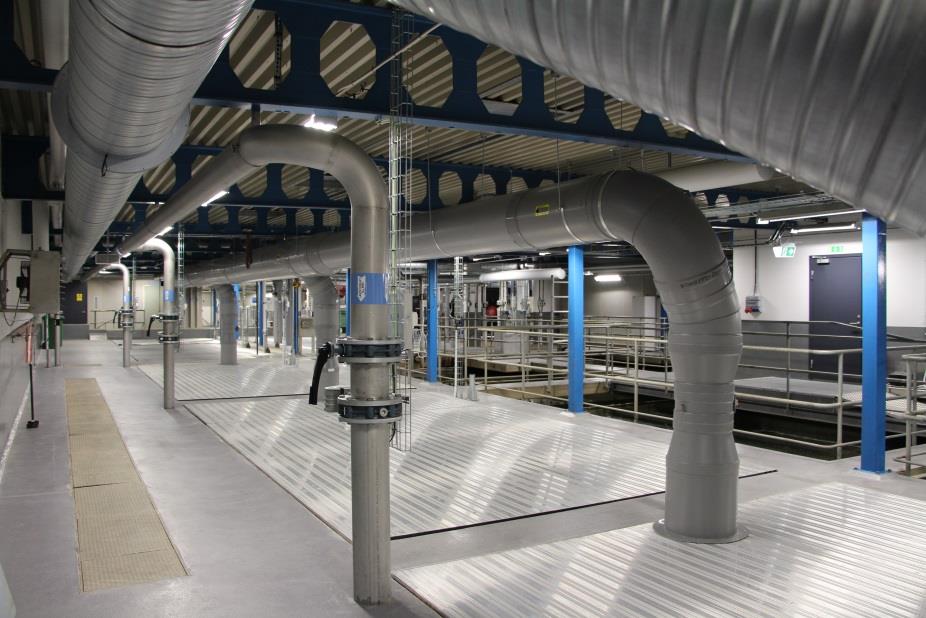

16 Gamleby ARV efter ombyggnad Biosteg med luftbehandling Sedimentering/aktivt slam

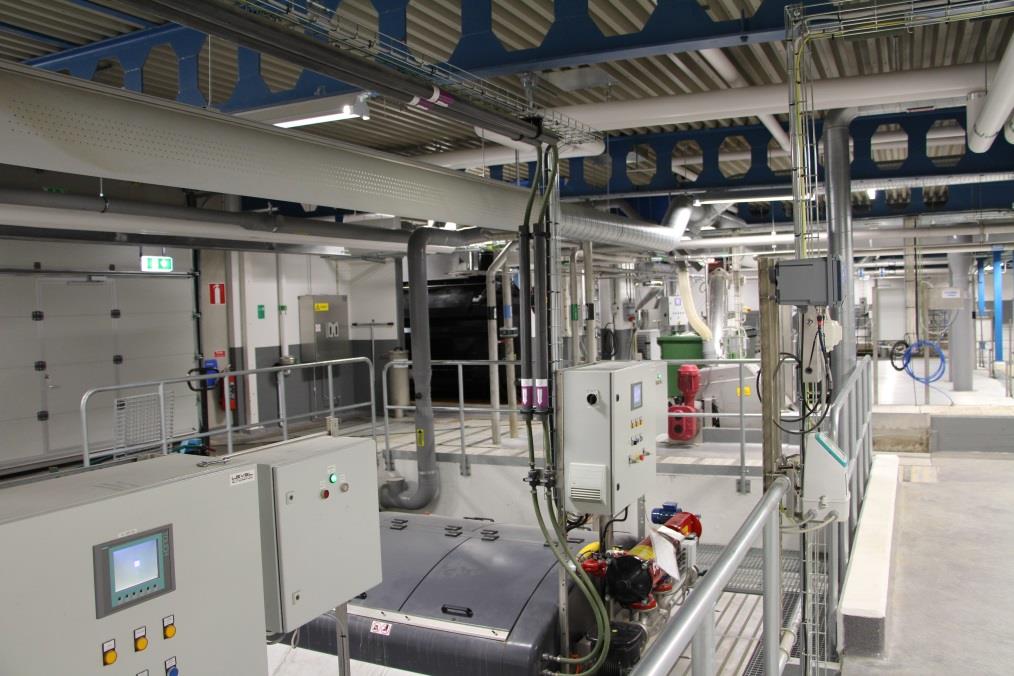

17 Gamleby ARV efter ombyggnad Skivfilter och slamcontainer Bassänghall. Täckta bassänger med utsug

18 Gamleby ARV efter ombyggnad Skivfilter Sandfång

19 Gamleby ARV efter ombyggnad

20 Gamleby ARV - Driftresultat

21 Gamleby ARV - Driftresultat

22 Gamleby ARV ventiler till luftning (V31, 2016) Bassäng 2 Bassäng 3 Bassäng 4 Bassäng 5

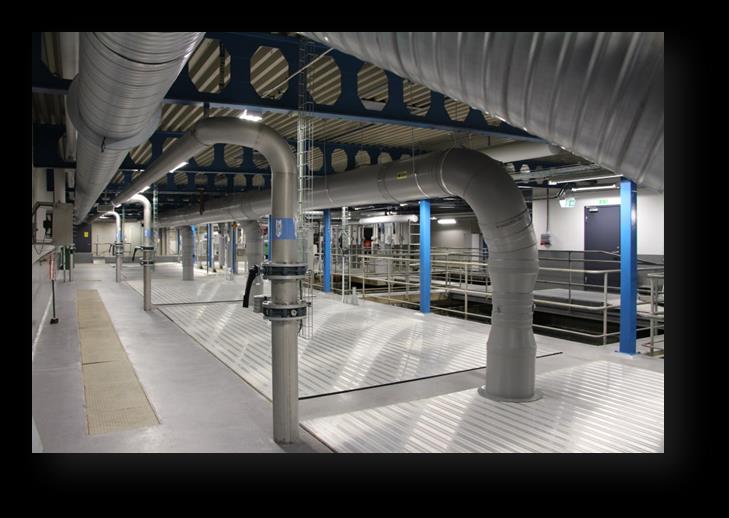

23 Från förfall till toppskick!
