1 TILLSTÅNDSÄRENDE SEPTEMBER 2016 UNDERLAG FÖR SAMRÅD OM FLERA UTREDNINGSKORRIDORER Ledningsflytt - Staffanstorp

2 OM SVENSKA KRAFTNÄT Svenska kraftnät är ett statligt affärsverk med uppgift att utveckla och förvalta Sveriges stamnät för elkraft, som omfattar ledningar för 400 kv och 220 kv med stationer och utlandsförbindelser. Vi har också systemansvaret för el. Svenska kraftnät utvecklar stamnätet och elmarknaden för att möta samhällets behov av en säker, miljövänlig och kostnadseffektiv elförsörjning. Därmed har vi också en viktig roll i klimatpolitiken. Svenska kraftnät har cirka 600 medarbetare, de flesta vid huvudkontoret i Sundbyberg. Vi har även kontor i Sundsvall, Halmstad och Sollefteå. Ytterligare flera hundra personer sysselsätts på entreprenad för drift och underhåll av stamnätet runt om i landet. År 2015 var omsättningen 8,8 miljarder kronor. Svenska kraftnät har ett dotterbolag och sex intressebolag, bland andra den nordiska elbörsen Nord Pool AS. Mer information finns på vår webbplats Foton, illustrationer och kartor har, om inte annat anges, tagits fram av Norconsult AB och Svenska kraftnät. Följande material har använts med tillstånd från Lantmäteriverket: Copyright Lantmäteriverket 2007 Svk- GSD. Omslagsfoto Svenska kraftnät Org. Nr SVENSKA KRAFTNÄT Box Sundbyberg Sturegatan 1 Tel Fax

3 FÖRORD Detta dokument beskriver det aktuella projektets syfte och redovisar verksamhetens lokalisering, omfattning, utformning samt förutsedd miljöpåverkan. Dokumentet ska ge information till berörd länsstyrelse, kommuner och övriga myndigheter, fastighetsägare, intresseorganisationer, berörd allmänhet samt andra intressenter. Alla som vill har sedan möjlighet att lämna synpunkter på projektet. Samrådet sammanfattas sedan i en samrådsredogörelse som redovisar inkomna synpunkter samt hur Svenska kraftnät bemöter dessa. I samrådsunderlaget presenteras flera alternativa utredningskorridorer för den planerade ledningen. Med hjälp av inkomna synpunkter, samt ytterligare studier exempelvis arkeologiska utredningar förfinas utredningskorridorerna till ett förslag på ledningssträcka. Därefter håller Svenska kraftnät ytterligare samråd om det utbyggnadsförslaget. Efter avslutade samråd gör vi fördjupande undersökning för den valda ledningssträckan och redogör för den förväntade miljöpåverkan i en MKB (miljökonsekvensbeskrivning). MKB:n tillsammans med bland annat samrådredogörelserna kommer att utgöra ett viktigt underlag för prövande myndighet, Energimarknadsinspektionen, att fatta beslut om tillstånd för ledningsflytten.

4 PROJEKTORGANISATION Svenska kraftnät Box Sundbyberg Svenska kraftnät Projektledare Ansvarig tillstånd Ansvarig markåtkomst Kommunikatör Norconsult AB Uppdragsledare/MKB-handläggare Christer Karlsson Sofie Bydell Ann-Charlotte Stålhandske Joel Nylin Helena Karlsson

5 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 5 INNEHÅLL FÖRORD 3 PROJEKTORGANISATION 4 SAMMANFATTNING 7 1. INLEDNING Svenska kraftnäts uppdrag Bakgrund till planerad ledningsflytt Syftet med samrådsunderlaget Avgränsningar Metod 8 2. TILLSTÅND OCH SAMRÅD Koncessionsansökan Samråd och information Samråd om flera utredningskorridorer Samråd om utbyggnadsförslag Förundersökning Ledningsrätt Tidplan ÖVERGRIPANDE PLANERINGSFÖRUTSÄTTNINGAR Nationella miljömål Miljökvalitetsnormer Svenska kraftnäts miljöpolicy Svenska kraftnäts magnetfältspolicy Säkerhet Elsäkerhet Säkerhetsskydd ALTERNATIVUTREDNING Nollalternativ Utredningskorridorer under utredning Alternativ Alternativ Teknik Teknik som inte utreds vidare VERKSAMHETSBESKRIVNING Teknik allmänt Stamnätet Växelström Stolptyper Fundament Ledningsgata Elektriska och magnetiska fält Elektriska fält Magnetiska fält Hälsoaspekter och rekommendationer Ljud Drift och underhåll Rivning av befintlig ledning Miljöpåverkan OMGIVNINGSPÅVERKAN, FÖRUTSÄTT-NINGAR OCH FÖRVÄN- TADE KONSEKVENSER Läshänvisning och bedömningsgrunder Boendemiljö och bebyggelse Generell omgivningspåverkan Förutsättningar Förväntade konsekvenser Landskapsbild Generell omgivningspåverkan Förutsättningar Förväntade konsekvenser Områden av riksintresse Generell omgivningspåverkan Förutsättningar Förväntade konsekvenser Naturmiljö Generell omgivningspåverkan Förutsättningar Förväntade konsekvenser Kulturmiljö Generell omgivningspåverkan Förutsättningar Förväntade konsekvenser Rekreation och friluftsliv Generell omgivningspåverkan 27 SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

6 6 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP Förutsättningar Förväntade konsekvenser Naturresurshushållning Generell omgivningspåverkan Förutsättningar Förväntade konsekvenser Infrastruktur och planförhållanden Generell omgivningspåverkan Bedömningsgrunder avseende planförhållanden Förutsättningar Förväntade konsekvenser Tidsbegränsad påverkan under byggskede SAMLAD BEDÖMNING 30 ORD- OCH BEGREPPSFÖRKLARING 31 BILAGOR 34 SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

7 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 7 SAMMANFATTNING Svenska kraftnät planerar att flytta en del av en 400 kvledning i Staffanstorps kommun. Ledningen passerar Hjärup tätort och anledningen till flytten är att möjliggöra byggplanerna av det nya bostadsområdet Västerstad. I nuläget passerar 400 kv-ledningen genom planområdet. Denna samrådshandling utgör underlag till samråd enligt 6 kapitlet miljöbalken inför koncessionsansökan (ansökan om tillstånd enligt ellagen) avseende den planerade ledningsflytten. I en förstudie har två utredningskorridorer tagits fram (se figur 4). Utredningskorridorerna som föreslås i denna samrådshandling är belägna meter väster om den befintliga ledningen. Påverkan och konsekvenser för de olika alternativen värderas och beskrivs översiktligt i denna handling. Samråd genomförs för att hitta ett huvudalternativ som bedöms vara lämpligast med avseende på ledningens påverkan på omgivningen. Området för utredningskorridorerna består av jordbruksmark och saknar kända naturvärden. Det finns kulturmiljöområden utpekade i kulturmiljöprogram men inom utredningskorridorerna finns få kända fornlämningar. Området är inte av särskild betydelse för friluftslivet eller för riksintressen. Södra stambanan passeras såväl av den befintliga ledningen som av utredningskorridorerna. Konsekvenserna för motstående intressen bedöms generellt bli obetydliga eller små. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

8 8 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 1. INLEDNING 1.1 Svenska kraftnäts uppdrag Svenska kraftnät ansvarar för Sveriges stamnät för elkraft och har systemansvaret för den svenska elförsörjningen. Kortsiktigt innebär detta ansvar att upprätthålla balansen i elsystemet mellan den el som produceras och den el som konsumeras samt att se till att elsystemets anläggningar samverkar driftsäkert. På lång sikt innebär detta ansvar att Svenska kraftnät arbetar för att förstärka och underhålla stamnätet för att öka driftsäkerheten och överföringskapaciteten. Därmed förbättras också förutsättningarna för att kunna upprätthålla balansen i elsystemet. Svenska kraftnäts uppdrag kan sammanfattas i följande fyra punkter: > > Erbjuda säker, effektiv och miljöanpassad överföring av el på stamnätet. > > Utöva systemansvaret för el kostnadseffektivt. > > Främja en öppen svensk, nordisk och europeisk marknad för el. > > Verka för en robust elförsörjning. 1.2 Bakgrund till planerad ledningsflytt Svenska kraftnät har en 400 kv-ledning som passerar väster om Hjärup tätort. Den befintliga luftledningen är belägen på mark som ingår i planområdet som kallas Hjärup Västerstad. Se under Bo och bygga/ Samhällsplanering/Pågående projekt för planhandlingar och mer information. Planområdet ska bebyggas med bland annat bostäder vilket gör att Svenska kraftnäts ledning behöver flyttas för att möjliggöra utbyggnaden, se figur 2. Sträckan som behöver ledas om är ca 1-3 km och den nya ledningen kan komma att bli mellan 1,5 och 3 km, beroende på valet av ny ledningssträckning. I dagsläget består marken som ingår i planområdet av jordbruk och industribyggnader. 1.3 Syftet med samrådsunderlaget Detta dokument är ett underlag inför det första samrådet om ny lokalisering för ledningssträckan förbi planområdet för Hjärup Västerstad. I samrådsunderlaget presenteras två utredningskorridorer för 400 kv-ledningen förbi planområdet. Samrådsunderlaget beskriver förutsedda miljökonsekvenser som kan uppkomma av ledningsflytten. Samrådsprocessen, eventuella inventeringar och ytterligare utredningar kommer att mynna ut i ett huvudalternativ för lokalisering av ny ledningssträckning vartefter ett nytt samrådsunderlag tas fram och ytterligare en samrådsomgång hålls för det valda alternativet. 1.4 Avgränsningar Samrådsunderlaget behandlar de aspekter som projektet i första hand kan förväntas påverka. Dessa är bebyggelse och boendemiljö, landskapsbild, naturmiljö, kulturmiljö, rekreation och friluftsliv, naturresurser och infrastruktur. I detta skede har förutsedd påverkan på bland annat människor och natur beskrivits på en övergripande och generell nivå. Inför det andra samrådet kommer ytterligare utredningar, och vid behov, även inventeringar att göras. Därmed kan påverkan beskrivas mer ingående och detaljerat. Utredningskorridorerna är ca 200 meter breda men bredden kan variera vid vissa passager. Ledningsgatan för huvudalternativet som sedan väljs kommer att vara belägen inom utredningskorridorerna. Den slutliga bredden på ledningsgatan blir ca meter, men bredare där vinkelstolpar används. 1.5 Metod För framtagandet av utredningskorridorerna har man utgått från befintliga bostäder, planförslag för Hjärup Västerstad, kartstudier (GIS-analys), magnetfältsberäkning och tekniska krav. Även platsbesök har genomförts. I samband med framtagandet av utredningskorridorerna har hänsyn tagits till boendemiljön genom att ett avstånd, baserat på utförda magnetfältsberäkningar, mellan befintliga bostäder och utredningskorridorerna tagits fram. För information om avstånd och magnetfältsberäkningar sen avsnitt 6.2. Avstånd hålls även till planförslaget för Hjärup Västerstad. I GIS-analysen, som består av kartor och GIS-skikt (geografiskt informationssystem), tas hänsyn till övriga intressen i området. Det kan till exempel vara landskapsbilden, naturoch kulturmiljö. De olika GIS-skikten har hämtats in från myndigheter och kommuner. Samrådsunderlaget har tagits fram genom att beskriva de olika motstående intressena som SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

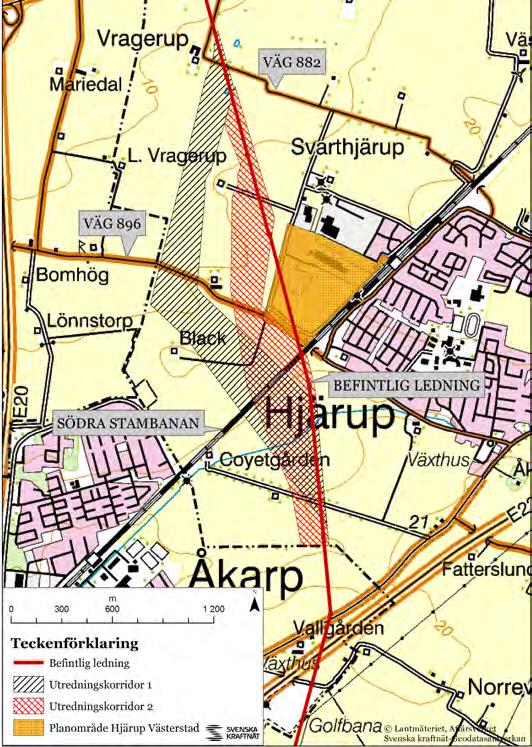

9 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 9 Figur 1. Elens väg från producent till användare. Figur 2. Bilden visar planområdet för bl.a. nya bostäder med ledningen i det sydvästra hörnet av området. Källa: MKB-program till detaljplaner för Hjärup Västerstad, Staffanstorp kommun berörs av utredningskorridorerna för ledningsflytten. Följande GIS-skikt har använts i analys, beskrivning och bedömning av förutspådda konsekvenser. Infrastruktur och planförhållanden > Planområde för Hjärup Västerstad Kulturmiljö > Fornlämningar > Kulturreservat Landskapsbild > Landskapsbildskydd Naturmiljö > Biotopskydd > Djur- och växtskyddsområden > Natura2000 > Naturminnen > Naturreservat > Naturvårdsavtal > Naturvårdsobjekt > Naturvärden > Nyckelbiotoper > Sumpskogar > Våtmarksinventeringen (VMI) > Ängs- och betesmarksinventeringen Naturresurser > Vattenskyddsområden > VISS (VattenInformationsSystem Sverige) vatten drag och grundvattenförekomster Riksintressen > Friluftsliv > Kommunikationer > Kulturmiljövård > Naturvård > Övriga riksintressen Utöver nämnda GIS-skikt har även försvarets intressen, objekt från länsstyrelsens kultur- respektive naturvårdsprogram, strandskydd använts i samband med analysen. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

10 10 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 2. TILLSTÅND OCH SAMRÅD 2.1 Koncessionsansökan För att bygga eller använda elektriska starkströmsledningar i Sverige så krävs enligt ellagen (1997:857) ett tillstånd, nätkoncession. En miljökonsekvensbeskrivning (MKB) bifogas i ansökan om nätkoncession. MKB:n ska beskriva de direkta och indirekta effekter och konsekvenser som den planerade ledningen och dess anläggande kan medföra på människor, djur, växter, mark, vatten, luft, klimat, landskap och kulturmiljö, hushållningen med mark, vatten och den fysiska miljön i övrigt samt annan hushållning med material, råvaror och energi. Ansökan innehåller även kartor och en teknisk beskrivning. Prövningsmyndigheten, Energimarknadsinspektionen, inhämtar yttranden från berörda myndigheter, länsstyrelser, kommuner, fastighetsägare och andra sakägare som berörs av ansökan. Efter beredning av ärendet fattar myndigheten beslut om koncession ska beviljas. Vid eventuellt överklagande från sakägare, kommun eller statlig myndighet lämnar Energimarknadsinspektionen ärendet till regeringen för beslut. När det gäller elförbindelser som berör andra länder är det regeringen som fattar beslut. Energimarknadsinspektionen bereder då ärendet och skickar det till regeringen för beslut. I detta fall gäller koncessionsansökan en flytt eller ändring för del av befintlig 400 kv-ledning. 2.2 Samråd och information Samrådsprocessen för nya elledningar genomförs i flera steg, en övergripande illustration visas i figur Samråd om flera utredningskorridorer Första steget i processen är att ta fram detta samrådsunderlag som beskriver flera utredningskorridorer. Underlaget beskriver syftet med projektet, redovisar omfattning och utformning av studerade alternativ (lokalisering och teknik) samt dess förutsedda miljöpåverkan. Underlaget används i samrådsprocessen och skickas ut till berörda länsstyrelser, kommuner, övriga sektorsmyndigheter, organisationer och markägare. Även annonsering sker i lokaltidningar och ett informationsmöte i form av öppet hus hålls. Alla som vill har möjlighet att lämna synpunkter på förslaget. Efter samrådstiden sammanställer Svenska kraftnät en samrådsredogörelse där de inkomna synpunkterna och Svenska kraftnäts svar och kommentarer till dessa redovisas. Samrådsredogörelsen publiceras på webben ( och kan på begäran skickas ut till berörda som inte har möjlighet att läsa redogörelsen på webben. Samrådsredogörelsen skickas till berörd länsstyrelse som med stöd av samrådsredogörelsen beslutar om den planerade ledningen kan antas medföra betydande miljöpåverkan eller inte Samråd om utbyggnadsförslag Efter att den första samrådsprocessen har genomförts upprättas ett nytt samrådsunderlag som beskriver ett huvudalternativ eller flera utbyggnadsförslag (det vill säga förslag till sträckning för ledningen). Underlaget skickas ut till berörda myndigheter, fastighetsägare, och intresseorganisationer. Även annonsering sker och ytterligare informationsmöte i form av öppet hus kommer att hålls. Alla som vill har möjlighet att lämna synpunkter på förslaget. Inkomna synpunkter sammanställs tillsammans med Svenska kraftnäts kommentarer i en samrådsredogörelse som bifogas ansökan om koncession (tillstånd enligt ellagen). 2.3 Förundersökning Efter den första samrådsomgången fortsätter arbetet med att ta fram möjliga alternativ som senare utmynnar i ett utbyggnadsförslag (det vill säga en föreslagen sträckning). För att komma fram till ett utbyggnadsförslag behöver vissa undersökningar göras på berörda fastigheter inom de valda utredningskorridorerna. Det kan vara utredningar som gäller naturmiljö, kulturmiljö och geotekniska undersökningar. Svenska kraftnät skickar ut en förfrågan om medgivande om förundersökning (MFÖ) till berörda fastighetsägare. Dessa förundersökningar kan exempelvis ge svar på om det över huvud taget är möjligt att dra en ledning på fastigheten. Om fastighetsägaren lämnar sitt medgivande till förundersökningen innebär det inte att fastighetsägaren har godkänt ledningsdragningen på sin fastighet. Det är endast ett medgivande om att Svenska kraftnät får genomföra de undersök- SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

11 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 11 Figur 3. Samrådsprocessen. ningar som anges i avtalet. Där fastighetsägaren inte lämnat medgivande om förundersökning ansöker Svenska kraftnät om resolution hos länsstyrelsen för att kunna genomföra nödvändiga undersökningar på fastigheterna. 2.4 Ledningsrätt För att få börja bygga ledningen krävs förutom koncession och andra aktuella tillstånd även tillträde till berörda fastigheter. Detta sker vanligen genom tecknande av markupplåtelseavtal (MUA) mellan fastighetsägare och nätägare. I vissa fall förvärvar Svenska kraftnät marken. Fastighetsägaren ersätts med ett engångsbelopp för intrång på den mark som tas i anspråk för ledningen. Ersättning ges även för de fall tillfälliga skador uppkommer i samband med anläggning eller dylikt. När koncession beviljats lämnas en ansökan om ledningsrätt in till Lantmäterimyndigheten för att säkerställa rätten till marken oavsett om berörda fastigheter byter ägare eller om fastighetsindelningen förändras. Ledningsrätten gäller på obegränsad tid. Samråd 2 mars-juni 2017 Informationsmöte 2 maj-juni 2017 Koncessionsansökan 2018 Beräknat koncessionsbeslut 2020 Byggstart 2020 Drifttagning Tidplan Nedan visas en preliminär uppskattning av tidplanen för projektet. Tidplanen kan komma att justeras under projektets gång. Samråd 1 september-oktober 2016 Informationsmöte 1 september-oktober 2016 SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

12 12 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 3. ÖVERGRIPANDE PLANERINGSFÖRUTSÄTTNINGAR 3.1 Nationella miljömål I april 1999 fastställde riksdagen 15 stycken nationella miljökvalitetsmål. Systemet har under årens lopp genomgått vissa förändringar. Numera består det svenska miljömålssystemet av ett generationsmål, 16 miljökvalitetsmål och 24 etappmål. Generationsmålet anger inriktningen för den samhällsomställning som behöver ske inom en generation för att miljökvalitetsmålen ska nås. Generationsmålet är därför vägledande för miljöarbetet på alla nivåer i samhället. Miljökvalitetsmålen beskriver det tillstånd i den svenska miljön som miljöarbetet ska leda till. För varje miljökvalitetsmål finns också ett antal preciseringar. Preciseringarna förtydligar målen och används i det löpande uppföljningsarbetet av målen. De 24 etappmålen har antagits i omgångar och identifierar en önskad samhällsomställning, de är steg på vägen för att nå generationsmålet och ett eller flera miljökvalitetsmål. Svenska kraftnät strävar efter att planera nya elledningar med så liten negativ påverkan på de nationella miljökvalitetsmålen som möjligt. När det gäller miljökvalitetsmålet begränsad klimatpåverkan har Svenska kraftnäts utbyggnad av stamnätet en positiv inverkan då utbyggnaden ökar möjligheterna för anslutning av förnybar energi och underlättar transport av el mellan olika regioner och länder. Utförligare beskrivning av hur projektet påverkar miljökvalitetsmålen kommer att göras i miljökonsekvensbeskrivningen. 3.2 Miljökvalitetsnormer Miljökvalitetsnormer är ett juridiskt bindande styrmedel som infördes med miljöbalken Enligt 5 kap. miljöbalken ska en miljökvalitetsnorm ange de föroreningsnivåer eller störningsnivåer som människor kan utsättas för utan fara för olägenheter av betydelse eller som miljön eller naturen kan belastas med utan fara för påtagliga olägenheter. Det finns olika typer av miljökvalitetsnormer med olika rättsverkan. En miljökvalitetsnorm kan till exempel gälla högsta tillåtna halt av ett ämne i luft, mark eller vatten. Miljökvalitetsnormer kan gälla för hela landet eller för ett geografiskt område till exempel ett län eller en kommun. Utgångspunkten för en norm är kunskaper om vad människan och naturen tål. Normerna kan även ses som ett styrmedel för att på sikt nå tidigare nämnda miljökvalitetsmål. De flesta av miljökvalitetsnormerna baseras på krav i olika direktiv inom EU. I dag finns det miljökvalitetsnormer för: > > föroreningar i utomhusluften (SFS 2010:477) > > vattenmiljökvalitet i grund- och ytvatten (SFS 2004:660) > > vattenmiljökvalitet i fisk- och musselvatten (SFS 2001:554) > > omgivningsbuller (SFS 2004:675). 3.3 Svenska kraftnäts miljöpolicy Svenska kraftnäts vision är att ha en ledande roll för en säker och hållbar elförsörjning. Vi ska utveckla energieffektiva och miljöanpassade lösningar för överföring av el på stamnätet. Genom arbetet bidrar vi till att EU:s klimatmål och Sveriges miljökvalitetsmål uppnås. Vi ska verka för att verksamhetens 1 miljöbelastning ständigt minskar. Detta innebär att utsläpp av växthusgaser och andra miljöskadliga ämnen ska begränsas. Vi ska effektivisera vår energianvändning och verka för att användningen av ämnen och material sker med god resurshushållning. Vid utbyggnad och förvaltning av stamnätet ska vi så långt som möjligt ta hänsyn till omgivande natur och landskap samt bevara värdefulla biotoper. Vi uppnår detta genom att > > fatta långsiktigt hållbara beslut där miljöhänsyn är en viktig del av underlaget > > ställa miljökrav i upphandlingar och säkerställa att kraven följs > > kommunicera och agera med ansvar, öppenhet och respekt kring både globala och lokala miljöfrågor > > bedriva och stödja forskning och utveckling som leder till miljöanpassad teknik och metoder > > följa lagar och andra krav inom miljöområdet > > se till att anställda och övriga som utför arbete åt oss är miljömedvetna och har tillräcklig miljökompetens för att ta hänsyn till miljön i det dagliga arbetet 1 Med verksamheten avses Svenska kraftnäts totala verksamhet inklusive de egna gasturbinerna som ingår i störningsreserven. SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

13 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP Svenska kraftnäts magnetfältspolicy Svenska kraftnät följer hela tiden forskningen och utvecklingen när det gäller elektriska och magnetiska fält. Myndigheternas rekommendationer och miljöbalkens regler om försiktighet innebär att risker för människors hälsa och miljö ska undvikas så långt som det kan anses ekonomiskt rimligt. Med utgångspunkt i myndigheternas rekommendationer och miljöbalkens försiktighetsprincip har Svenska kraftnät formulerat en magnetfältspolicy som tillämpas i alla ledningsprojekt: Vid planering av nya ledningar ska Svenska kraftnät se till att magnetfälten normalt inte överstiger 0,4 mikrotesla där människor varaktigt vistas. Vid omprövning av koncessioner för befintliga kraftledningar ska Svenska kraftnät överväga åtgärder som minskar exponeringen för magnetfält. Åtgärder ska genomföras där människor varaktigt exponeras för magnetfält som avviker väsentligt från det normala. En förutsättning är att kostnaderna och konsekvenserna i övrigt är rimliga. Den forskning som gjorts har dock inte påvisat några medicinska orsakssamband mellan exponering av magnetfält (oavsett nivå) och påverkan på hälsan annat än vid direkt påverkan 2. För direkt påverkan vid exponering av höga magnetfält gäller rekommendationen att allmänheten inte ska vistas i områden med magnetfält över 100μT, vilket är ett riktvärde i såväl EU som i Sverige 3. Mer information om magnetfält finns i avsnitt 5.3. byggs stolpar med klätterskydd i områden nära bebyggelse där man kan förvänta sig att många människor uppehåller sig Säkerhetsskydd Enligt säkerhetsskyddslagen(1996:627) är verksamhetsutövaren skyldig att försäkra sig om att säkerhetsskyddet i den egna verksamheten är tillräckligt. Svenska kraftnäts säkerhetsarbete omfattar fysiska och tekniska skydd kring elförsörjningens anläggningar, bevakning, informationssäkerhet, säkerhetsskyddade upphandlingar och utbildning av personal. I Svenska kraftnäts egna föreskrifter om säkerhetsskydd (SvKFS 2005:1) ställs bland annat krav på att en säkerhetsanalys ska genomföras minst vartannat år. Föreskrifterna ställer krav på att skyddsvärd information hanteras på ett säkert sätt. Länsstyrelsen kan besluta att samhällsviktig infrastruktur är skyddsobjekt enligt skyddslagen (2010:305). Skyddet inriktas mot sabotage, terrorism och spioneri. Rikspolisstyrelsen har utarbetat vägledningar för säkerhetsskydd och säkerhetsskyddad upphandling. I dessa beskrivs närmare begrepp och definitioner för säkerhetsskyddsarbetet. 2 Direkt påverkan avser omedelbara medicinska effekter, till exempel nerv- och muskelretningar, vid påverkan av höga magnetfält. 3 Rekommendationen kommer från SSMFS 2008:18, vilket är en direkt översättning från SSIFS 2002:3 som i sin tur bygger på Rådets rekommendation från EG, 1990/519/EG. Denna i sin tur bygger på ICNIRP Guidelines Numera finns ICNIRP Guidelines från 2010 och deras referensvärde är 200 μt. 3.5 Säkerhet Elsäkerhet Säkerhetsbestämmelser för ledningar återfinns i ellagen (1997:857), starkströms-förordningen (2009:22) och Elsäkerhetsverkets starkströmsföreskrifter (ELSÄK-FS 2008:1, 3 kap. 5 kap. och 6 kap. samt ändringsföreskrifterna i ELSÄK- FS 2010:1, 6 kap.). I starkströmsföreskrifterna regleras bland annat minsta avstånd mellan elledningar, mark och byggnader. Svenska kraftnäts ledningar konstrueras i så kallat brottsäkert utförande, vilket innebär att de är dimensionerad för att klara alla förekommande väderförhållanden. Ledningarna är vidare utrustade med åskskydd vilket innebär att eventuella åsknedslag jordas genom den i ledningen monterade topplinan, via stålstolpen till jordlinan som är nedgrävd i marken. Stolparnas fackverkskonstruktion gör det möjligt att klättra i stolparna vilket kan vara en säkerhetsrisk. Därför SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

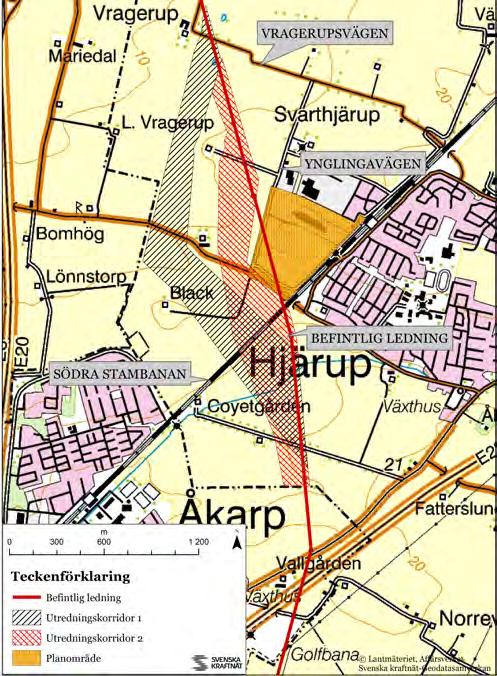

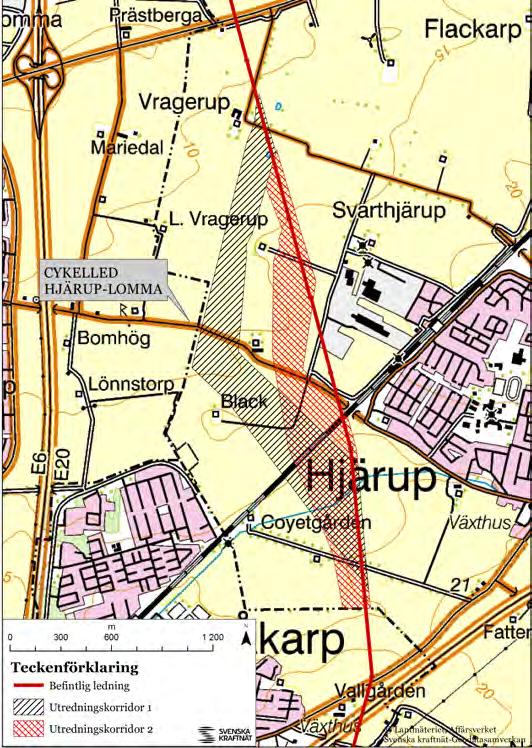

14 14 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 4. ALTERNATIVUTREDNING Vid planering av sträckning för en ny kraftledning, eller som i detta fall flytt av befintlig ledning, påverkar många faktorer. Förutom de övergripande planeringsförutsättningar som beskrivs i avsnitt 3, behöver Svenska kraftnät förhålla sig till bland annat naturmiljö, kulturmiljö, landskapsbild, planförhållanden samt områden för rekreation och friluftsliv. Vidare måste Svenska kraftnät ta hänsyn till vad som är tekniskt möjligt, driftsäkert och ekonomiskt rimligt. Till exempel är sambyggnad med befintliga stamnätsledningar inte aktuellt på grund av driftsäkerhetsaspekter. Likaså får parallellgång (byggnation intill en befintlig ledning) av flera stamnätsledningar endast ske då inga andra alternativ finns. Detta på grund av risken att två eller flera ledningar som står intill varandra kan slås ut samtidigt vid exempelvis en brand. 4.1 Nollalternativ Nollalternativet beskriver de konsekvenser som förutses uppstå om ledningen inte skulle få tillstånd att flyttas. Om det befintliga 400 kv-ledningen inte får tillstånd att flyttas från dess nuvarande position i det aktuella området innebär det att delar av programförslaget för Västerstad inte kan genomföras. Det innebär i sin tur att flera av de nya bostäderna som planeras inom planområdet kan inte byggas. Nollalternativet innebär även att delar av marken inom planområdet kan fortsätta att användas för industriverksamhet och jordbruk. 4.2 Utredningskorridorer under utredning Alternativen som tagits fram är två möjliga utredningskorridorer som uppfyller kraven redovisade i kapitel 3 samtidigt som planområdet frigörs för byggnation, se figur Alternativ 1 Alternativ 1 är belägen mellan Vragerupsvägen och ca 500 meter sydost om järnvägen (Södra stambanan). Alternativet sträcker sig som längst ca 800 meter i västlig riktning från den befintliga ledningen. Ledningssträckan för alternativ 1 uppskattas till ca 2,8 km (befintliga sträcka är ca 2,6 km). Utredningskorridoren är belägen på jordbruksmark. Ett antal bostäder får kraftledningen i ett närmare läge jämfört med Figur 4. Utredningskorridorerna som tagits fram och i dagsläget är aktuella för ledningsflytten nuläget. Det finns inga kända naturvärden inom utredningskorridoren. Inom korridoren för alternativ 1 finns två fornlämningar och i den södra delen berörs två områden från länsstyrelsens kulturmiljöprogram; kulturmiljöstråk (Södra stambanan) och särskilt värdefulla kulturmiljöer (Bomhög- Hjärup-Uppåkra). Sydost om järnvägen passerar alternativet vattenförekomsten Alnarpsån. Alternativ 1 berör även två grundvattenförekomster; SV Skånes kalkstenar samt Alnarpsströmmen. Utredningskorridoren för alternativ 1 berör riksintresse för SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

15 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 15 kommunikationer vid passagen över järnvägen Södra stambanan. Upp till tre passager av vägar kan komma att ske till följd av ledningsflytten, varav två passager berör allmän väg Alternativ 2 Alternativ 2 sträcker sig från väster om Ynglingavägen och ca 1 km sydost från korsningen mellan befintlig 400 kvledning och järnvägen. Ledningssträckan är ca 2,5 km lång och är belägen upp till ca 300 meter från den befintliga ledningen (befintlig sträcka är ca 2,5 km). Utredningskorridoren är belägen på jordbruksmark. Ett antal bostäder får kraftledningen i ett närmare läge jämfört med dagsläget. Det finns inga kända naturvärden inom utredningskorridoren. Inom korridoren för alternativ 2 finns en fornlämning och i den södra delen berörs två områden från länsstyrelsens kulturmiljöprogram; kulturmiljöstråk (Södra stambanan) och särskilt värdefulla kulturmiljöer (Bomhög-Hjärup-Uppåkra). Alternativ 2 berör två grundvattenförekomster; SV Skånes kalkstenar samt Alnarpsströmmen. Utredningskorridoren för alternativ 2 berör riksintresse för kommunikationer vid passagen över järnvägen Södra stambanan. Upp till fyra passager av vägar kan komma att ske till följd av ledningsflytten, varav en passage berör allmän väg. 4.3 Teknik Ledningsflytten i området behöver göras med växelströmsluftledningar då det är växelströmsnätet som berörs. Till följd av Svenska kraftnäts uppdrag om att driva och utveckla ett robust, driftsäkert och kostnadseffektivt stamnät är huvudinriktningen att använda luftledning. En luftledning har få komponenter som kan orsaka ett avbrott och vid ett eventuellt fel går det snabbt att reparera luftledningar Teknik som inte utreds vidare Markkabel i växelströmsnätet kan endast komma ifråga då alternativet av framkomlighetsskäl är ingen förbindelse alls. Till följd av vårt uppdrag om driftsäkerhet och kostnadseffektivitet kan vi inte i några andra fall välja markkabel. Markkabel uppfyller inte på samma sätt som luftledning kraven i vårt uppdrag om driftsäkerhet, kostnadseffektivitet och miljöanpassad överföring av el. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

16 16 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 5. VERKSAMHETSBESKRIVNING 5.1 Teknik allmänt Stamnätet Grundstommen i det nordiska elsystemet är de enskilda ländernas växelströmsnät. Växelström är en förutsättning för att elnäten i de olika länderna ska kunna hållas sammankopplade synkront 1, vilket möjliggör en gemensam nordisk balans- och reservhållning som är en förutsättning för en gemensam elmarknad. Växelströmsnäten kan kompletteras med, men inte ersättas av, likströmsförbindelser. Likströmsförbindelser används främst för att koppla samman växelströmsnät som inte är synkrona och/eller åtskilda av hav. Sveriges och EU:s klimat- och energipolitiska mål ställer krav på omfattande förstärkningar av det svenska stamnätet för att ny småskalig energiproduktion ska kunna anslutas. Stora mängder förnybar elproduktion tillkommer både på land och till havs. Växelströmsnäten måste göras starkare både för att medge anslutning och överföring av de stora nya produktionsvolymerna och för att klara anslutning av eventuella likströmsförbindelser med hög kapacitet inom växelströmsnäten och till grannländerna. Det svenska stamnätet med utlandsförbindelser och stamnätet i de nordiska grannländerna och Baltikum visas i figur 5. 1 Synkront innebär att systemen har samma frekvens Växelström Växelström är en elektrisk ström som oupphörligen växlar riktning. Periodisk växelström ändrar riktning regelbundet. Den el som levereras av elverken i Europa är 50-periodig vilket innebär att den ändrar riktning 100 ggr/s (antalet positiva och negativa maximivärden per sekund). Strömmens frekvens är 50 Hz Stolptyper Det nya avsnittet 400 kv-luftledning avses i huvudsak att uppföras med portalstolpar i stål, se figur 6 och 7. Ledningen har två faser, utförda som duplexledare, vilket innebär att varje fas består av två ledare. Höjden på stolparna räknat från marken till stolptopp är i storleksordningen m. Höjden på stolparna kan vara både lägre och högre beroende på spannlängd (det vill säga avståndet mellan stolparna). ELSYSTEMET Det svenska stamnätet för el består av km kraftledningar, 160 transformator- och kopplingsstationer och 17 utlandsförbindelser. OMFATTNING 2015 LUFTLEDNING KABEL 400 kv växelström km 8 km 220 kv växelström km 29 km Högspänd likström (HVDC) 100 km 885 km 400 kv ledning 275 kv ledning 220 kv ledning HVDC (likström) Samkörningsförbindelse för lägre spänning än 220kV Planerad/under byggnad Vattenkraftstation Värmekraftstation Vindkraftpark Transf./kopplingsstation Planerad/under byggnad Bergen Stavanger (300 kv) Rjukan DANMARK Flensburg Eemshaven Trondheim NORGE Kristiansand Kiel Lübeck Ringhals Tunnsjødal Göteborg Malmö Köpenhamn Rostock Karlshamn Norrköping Figur 5. De nordisk-baltiska stamnäten. Länk: Nea Oslo Hasle Røssåga Avståndet mellan stolparna ligger på cirka m, men kan variera beroende på markförutsättningar m.m. Jordningen av stolparna sker genom att en jordlina grävs ned längs med hela ledningens längd. I undantagsfall, om markförhållandena inte medger längsgående jordlina, sker punktjordning vid stolpen. I toppen av stolparna finns två topplinor som fungerar som åskledare. Den ena kommer att förses med optofiber. Optofiber används bland annat för telekommunikation. De ostagade portalstolparna används i jordbruksmark. I Örebro Ofoten Narvik SVERIGE Sundsvall Oskarshamn Slupsk Forsmark Umeå Olkiluoto Stockholm Vasa Luleå Åbo Tammerfors Rauma Kemi Uleåborg Klaipeda Rovaniemi Riga FINLAND Viborg Loviisa Helsingfors Tallinn LITAUEN ESTLAND LETTLAND Vilnius N km SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

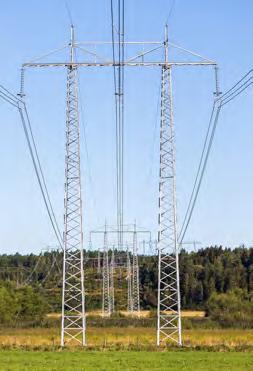

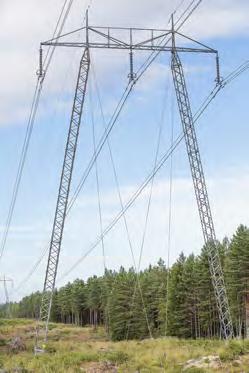

17 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 17 punkter där ledningen svänger eller byter riktning används så kallade vinkelstolpar, se figur Fundament Stolpar och stag kan uppföras med tre olika typer av fundament: jordfundament, bergfundament och pålfundament, se figur 9. Val av fundamentstyp beror av de geotekniska och hydrologiska förutsättningarna vid respektive stolpplats. Varje stolpe och varje stag uppförs med separata fundament. Vid anläggning av ett fundament påverkas normalt en yta om ca 5 x 5 meter kring varje stolpben. Den vanligaste fundamentstypen är så kallade jordfundament. Stolparna fästs i fundamenten och jordtrycket håller stolparna på plats, för en principskiss se figur 9. Jordfundament består oftast av kreosotimpregnerade träslipers. Alternativen stål och betong används inom till exempel vattenskyddsområden där skyddsföreskrifterna förbjuder träimpregneringsmedel eller i närheten av dricksvattenbrunnar. Läs mer om kreosot på vår hemsida I detta projekt där utredningskorridorerna ligger inom skyddsvärda grundvattenförekomster är Svenska kraftnäts avsikt att inte använda sig av kreosotimpregnerade slipers i fundamenten. 5.2 Ledningsgata Området intill en kraftledning kallas ledningsgata. Utseendet på ledningsgatan regleras i särskilda säkerhetsföreskrifter, främst Elsäkerhetsverkets starkströmsföreskrifter (se avsnitt 3.5). Enligt dessa ska bland annat en kraftlednings faslinor hängas på en viss lägsta nivå ovan mark. För att undvika risk för skador på ledningar vid bränder i intilliggande byggnader finns dessutom bestämmelser om minimiavstånd mellan kraftledningar och byggnader. Hur stor markyta en kraftledning tar i anspråk beror på vilken typ av terräng ledningen går igenom. I åkermark utgörs markbehovet av den yta som stolparna tar i anspråk. Där ledningen behöver vinklas blir ytan större på grund av behovet av stag. Enligt Elsäkerhetsverkets starkströmsföreskrifter finns regler om minsta avstånd mellan vegetation och ledning, detta medför att ytan som stolparna tar i anspråk måste röjas med jämna mellanrum för att förhindra att vegetationen blir för hög och därmed utgör en potentiell säkerhetsrisk. 5.3 Elektriska och magnetiska fält Elektriska och magnetiska fält uppkommer när el produceras, transporteras och förbrukas. Kring en luftledning för växelström finns både ett elektriskt och ett magnetiskt fält. Det är spänningen mellan faserna (linorna) och marken som ger upphov till det elektriska fältet, medan strömmen ger upphov till det magnetiska fältet. Både det elektriska och det magnetiska fältet avtar med avståndet till ledningen. Elektriska och magnetiska fält finns nästan överallt i vår miljö, både kring kraftledningar och elapparater som vi Figur 6. Illustration av standardstolpar, till vänster stagad A-stolpe och till höger ostagad B-stolpe. Figur 7. Exempel på stolpar. A-stolpe, avstånd mellan ytterfaser ca 18 m. B-stolpe, avstånd mellan ytterfaser ca 22 m. Figur 8. Illustration av standard vinkelstolpe. Används när ledningen byter riktning. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

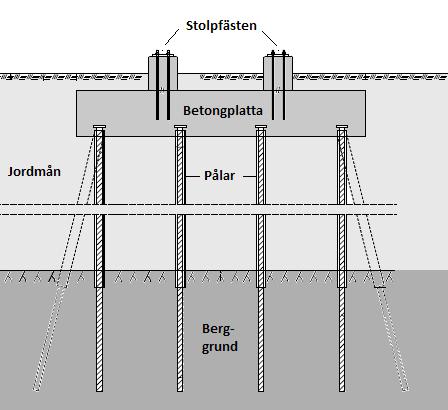

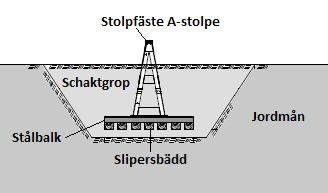

18 18 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP Figur 9. Principskisser fundament. använder dagligen i hemmet. En hårtork, till exempel, ger ett magnetfält på omkring 30 mikrotesla (μt) och den som lagar mat vid en induktionsspis utsätts för ett magnetfält på omkring 1,2 μt Elektriska fält Elektriska fält mäts i kilovolt per meter (kv/m). Fältet i marknivå är starkast där linorna hänger som lägst. Det elektriska fältet avtar kraftigt med avståndet till ledningen. Vegetation och byggnader skärmar av fältet från luftledningar, vilket innebär att endast låga elektriska fält uppstår inomhus även om huset står nära en kraftledning Magnetiska fält Magnetiska fält mäts i mikrotesla (μt). Fälten alstras av strömmen i ledningen och varierar med storleken på strömmen. Även hur ledningarna hänger i förhållande till varandra och spänningsnivån påverkar magnetfältets styrka. Magnetfältet avtar normalt med kvadraten på avståndet från ledningen, se figur 10. Magnetfält avskärmas inte av väggar eller tak. Magnetfältet mäts, beräknas och redovisas normalt i en nivå ca 1-1,5 meter ovanför markytan. När magnetfältet anges, används ett värde som beräknas ur årsmedelvärden av strömmen för ett antal år för den aktuella förbindelsen. Det värde som används överskrids endast av 5 % av alla beräknade årsmedelvärden (95 %-percentilen 2 ). För helt nya ledningar används beräknade strömmar som skattas på motsvarande sätt där man tar hänsyn till förväntad överföring på den nya ledningen. De faktiska strömmarna kan variera mycket över året och även under ett enskilt dygn. Det förekommer också perioder 2 En percentil är det värde på en variabel nedanför vilken en viss procent av observationerna av variabeln hamnar. I detta fall innebär det att 95% av alla beräknade årsmedelvärden hamnar under det värde som magnetfältet beräknas på. då det inte går någon ström alls i ledningen. Höglast (stor elöverföring i ledningen) kan förekomma under begränsad tid, exempelvis under kalla vinterdagar då elförbrukningen är hög. Enstaka timmar under ett år kan strömmen vara betydligt högre än årsmedelvärdet Hälsoaspekter och rekommendationer EU och dess vetenskapliga kommitté SCENIHR har i mars 2015 publicerat ett slutgiltigt ställningstagande till potentiell hälsorisk från elektriska och magnetiska fält, inklusive extremt låga frekvenser som avges från exempelvis kraftledningar och elektriska hushållsapparater. Denna rapport är en uppdatering av en tidigare rapport från 2009 och 700 nya studier har inkluderats. Slutsatsen är att det inte finns några bevisade medicinska samband mellan elektromagnetiska fält Figur 10. Magnetfältet avtar snabbt med avståndet. SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

19 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 19 och hälsoproblem 3. I Sverige fördelas ansvaret för hälsofrågor med anknytning till magnetfält på fem myndigheter Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Folkhälsomyndigheten och Strålsäkerhetsmyndigheten. Myndigheterna genomför mätningar, utvärderar forskning inom området, ger råd och rekommendationer samt tar fram föreskrifter. De ansvariga myndigheterna rekommenderar en viss försiktighet vid samhällsplanering och byggande om åtgärderna kan genomföras till rimliga kostnader: > > Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas > > Undvik att placera nya bostäder, sjukhus, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält > > Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer I myndigheternas gemensamma broschyr Magnetfält och hälsorisker som kan hämtas på finns mer information. 3 id= Ljud Ljudeffekter från kraftledningar alstras främst vid fuktigt väder, till exempel vid dimma och regn. Ljudet kan vara sprakande till sin karaktär och kan sägas likna ljudet från ett brinnande tomtebloss. Ljudeffekter kan även uppträda i samband med trasiga eller onormalt nedsmutsade isolatorer. Vanligen mäts ljud i enheten db(a), vilken representerar det mänskliga örats sätt att uppfatta ljud. Vid regn och fuktig väderlek kan ljudnivåerna utomhus intill en 400 kv-ledning uppgå till ca 45 db(a) ca 20 m från ledningens mitt vid triplex (tre linor i varje fas) och ca 60 m från ledningens mitt vid duplex (två linor i varje fas). I detta projekt avses duplex att användas. Avståndet till ledningen samt byggnader och andra föremål dämpar ljudet, som avtar med 3-4 db(a) för varje dubblering av avståndet från kraftledningen. Ljud från kraftledningar understigande db(a) är svåra att uppfatta och ljudnivåer av denna storleksordning bör inte ge upphov till några påtagliga störningar. 5.5 Drift och underhåll Underhållsarbeten sker kontinuerligt enligt ett fastställt program, och utförs av Svenska kraftnäts anlitade underhållsentreprenörer. Driftbesiktning av varje luftledning utförs från helikopter varje år. Underhållsbesiktning från marken sker vart åttonde år. Området vid stolparna ska hållas fritt från höga träd. Träd och buskar som inte riskerar att nå ledningen tillåts stå kvar. 5.6 Rivning av befintlig ledning I och med planerad ledningsflytt kommer befintlig 400 kv ledning på sträckan som berörs att rivas. Stolpar, fas- och topplinor demonteras och hanteras enligt Svenska kraftnäts Tekniska riktlinjer Miljökrav i bygg-, anläggnings- och underhållsentreprenader (TR13) och Elsäkerhetsanvisningar (ESA05). Svenska kraftnäts Tekniska riktlinjer finns på www. svk.se. Befintlig ledning är byggd med fackverksstolpar av stål Figur 11. Illustration av ljudnivåer. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

20 20 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP med kreosotimpregnerade fundament som är nedgrävda ca 1,5-2 meter under markytan Miljöpåverkan Miljöpåverkan som bedöms kunna uppkomma vid borttagande av luftledning är fysisk påverkan på marken (körskador, packning och sättningar), spridning av förorening till mark (främst från kreosotimpregnerade trästolpar) samt spridning av luftföroreningar (behov av transporter). Fysisk påverkan på marken Vid borttagande av linor, stolpar och fundament krävs arbetsfordon som kan ha en fysisk påverkan på marken genom exempelvis körskador och packning. Vid återfyllning av massor finns risk för sättningar. Vid borttagande av linor, stolpar och fundament ställs krav på arbetsfordon och metod för att undvika/minska risk för packning och skador på marken. Vid känslig mark används markskydd, till exempel stockmattor. Risk för sättning i marken, främst i åkermark, är bland annat beroende av jordart och hur hårt massorna packas. För att undvika sättningar vid borttagna fundament ska återförda massor vara av samma fraktion som omgivande massor. Spridning av föroreningar till mark Risk för viss spridning av föroreningar till mark finns genom att kreosotimpregnerade stolpfundament använts. I detta projekt kommer sannolikt alla fundamenten från de gamla stolparna att tas bort och marken återställas till brukbart skick. För att säkerhetsställa att ingen kreosot finns kvar i marken kommer jorden i anslutning till fundamenten att tas bort. Risken att mark och vatten ska påverkas av kreosot från befintliga stolpfundament bedöms som mycket liten. Flera studier har utförts på kreosotbehandlade slipers och stolpar ovan mark som visar att rörligheten i mark är mycket låg, det vill säga föroreningarna stannar kvar alldeles i närheten av stolpar och slipers (Jernlås, 2012, Jernlås 2013 och Golder Associates, 2014). I den miljötekniska utredningen utförd av Golder Associates (2014) påvisades inte heller någon spridning av kreosot till varken grund- eller ytvatten i närheten av kreosotimpregnerade slipers. Transporter Transporter i samband med rivning av ledningen har även en miljöpåverkan genom det föroreningsutsläpp till luften som arbetsfordonen orsakar. Transporter kommer så långt som möjligt förläggs till platser där de gör så liten skada som möjligt och i första hand används befintliga vägar eller arbetsvägar som anlagts för byggandet av den nya ledningen. SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

21 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 21 SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

22 22 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 6. OMGIVNINGSPÅVERKAN, FÖRUTSÄTT- NINGAR OCH FÖRVÄNTADE KONSEKVENSER 6.1 Läshänvisning och bedömningsgrunder Kapitel 6 redovisar omgivningspåverkan, förutsättningar och förväntade konsekvenser. Omgivningspåverkan beskriver hur en ny kraftledning påverkar exempelvis intresseområdena naturmiljön eller boendemiljön. Beskrivningen av omgivningspåverkan är densamma för utredningskorridorerna. Förutsättningar beskriver det lokala utgångsläget för respektive intresseområde och utredningskorridor. Förutsättningarna är en skrivbordsstudie baserad på befintliga utredningar/rapporter, kartor och GIS-material. Efter samråd kommer detta avsnitt att utvecklas och fördjupas i en MKB. Förväntade konsekvenser är en bedömning av konsekvenser på intresseområdet som kan förväntas uppstå av ledningsflytten om aktuell utredningskorridor väljs. Förväntade konsekvenser är en skrivbordsstudie baserad på befintliga utredningar/rapporter, kartor och GIS-material. Efter samråd kommer detta avsnitt att utvecklas och fördjupas i en MKB. Bedömningsgrunderna hanterar förväntade konsekvenser i förhållande till intressets värde. Svenska kraftnäts bedömningsgrunder återfinns i bilaga Boendemiljö och bebyggelse Generell omgivningspåverkan Den huvudsakliga miljöpåverkan med avseende på boendemiljö kommer av magnetfält och påverkan på landskapsbilden. För Svenska kraftnät är det viktigt att boendemiljöer påverkas så lite som möjligt. Som ett hjälpmedel används Svenska kraftnäts magnetfältspolicy, se avsnitt 3.4. Det går dock inte alltid att undvika boendemiljöer helt eftersom ledningen av markintrångs- och kostnadsskäl behöver byggas med så rak sträckning som möjligt. Vinkelstolpar som måste användas vid svängar kräver stor plats för stag. Boendemiljön kan också påverkas genom att de boende kan uppleva ledningen som förfulande eller störande. I enlighet med resonemanget ovan dras ledningen så långt bort från boendemiljöer som möjligt och även i detta sammanhang är antalet bostadshus intill de olika alternativen en viktig bedömningsfaktor vid beslut om vilket alternativ som förordas Förutsättningar Den befintliga kraftledningen och utredningskorridorerna är alla lokaliserade mellan tätorterna Lomma (Lommas kommun), Hjärup (Staffanstorps kommun) och Åkarp (Burlövs kommun) i Skånes län, se figur 12. Utredningskorridorerna är Figur 12. Kartan visar utredningskorridorernas lokalisering i kommunen och även angränsande kommuner SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

23 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 23 belägna i Staffanstorp kommun. Två magnetfältsberäkningar är utförda. En beräkning med hänsyn till att SydVästlänken är i drift vid planerad ledningsflytt och en beräkning är utförd under förutsättningen att den inte är driftsatt, för mer information om SydVästlänken se SydVästlänkens drifttagande betyder att det generellt blir lägre strömmar i berörd 400 kv-ledningen. Magnetfältsberäkningarna, som är baserad på utredningskorridorernas nuvarande lokalisering, visar att inga bostäder påverkas av magnetfält högre än Svenska kraftnäts policyvärde på 0,4 mikrotesla. Vid högre strömmar och med antagandet att SydVästlänken inte är i drift bedöms magnetfältet från 400 kv-ledningen vara 0,4 mikrotesla på ett avstånd om cirka 70 m från ledningens centrum. Vid lägre strömmar och med antagandet att SydVästlänken är i drift bedöms magnetfältet från 400 kv-ledningen vara 0,4 mikrotesla på ett avstånd om cirka 50 m från ledningens centrum. Bebyggelsen som berörs av utredningskorridorerna är gles och spridd. I området bedrivs jordbruk. Alternativ 1 Inga bostäder är belägna inom 70 m från utredningskorridorens yttre gräns, se figur 13. Det är 10 fastigheter som direkt berörs av utredningskorridoren varav 1 är en samfällighet och 1 är järnvägen. Alternativ 2 Inga bostäder är belägna inom 70 m från utredningskorridorens yttre gräns, se figur 14. Det är 10 fastigheter som direkt berörs av utredningskorridoren varav 1 är en samfällighet och 1 är järnvägen Förväntade konsekvenser Ledningsflytten innebär att kraftledningen kommer marginellt närmare ett fåtal bostäder/byggnader men även att ett antal bostäder får ledningen på ett längre avstånd jämfört med nuläget. Ledningsflytten innebär även att utsikten kommer förändras något för omgivningen och närboende, för vissa marginellt positivt och för andra negativt. Området mellan tätorterna Staffanstorp och Hjärup används för jordbruk vilket betyder att marken i stort är fri från skog. Den Figur 13. Utredningskorridor 1 med avstånden 70 m, 200 m respektive 500 m markerade från korridorens ytterkant. Figur 14. Utredningskorridor 2 med avstånden 70 m, 200 m respektive 500 m markerade från korridorens ytterkant. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

24 24 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP trädfria miljön i utredningskorridorernas närhet skapar långa siktlinjer. Alternativ 1 För bostäder/byggnader som finns i anslutning till utredningskorridoren bedöms den ytterligare påverkan på boendemiljö på grund av ledningsflytten bli obetydlig. För två bostäder innebär alternativ 1 att ledningen dras väster om bostadsbyggnaden istället för öster. För ett antal bostäder skulle avståndet till ledningen bli längre och för andra kortare. Alternativ 1 har en mer centrerad sträckning mellan tätorterna än den befintliga ledningen, vilket kan ses som positivt för boendemiljön. Utredningskorridoren innebär längst flytt mot väster från den ursprungliga ledningssträckningen (som mest ca 750 m) och därmed fås störst förändring för dess omgivning jämfört med nuläget. Boendemiljön bedöms, utifrån kraftlednings placering idag, inte påtagligt påverkas visuellt av utredningskorridoren. Den samlade bedömningen av påverkan på boendemiljön bedöms som obetydlig. Alternativ 2 Alternativ 2 är en kortare flytt av den befintliga ledningen (jämfört med alternativ 1) och utredningskorridoren rundar planområdet vid Västerstad istället för att korsa det, vilken den nuvarande sträckningen gör. Inga bostäder/byggnader finns mellan den befintliga ledningen och utredningskorridoren. Flytten innebär att ledningen blir lokaliserad marginellt närmare ett antal befintliga bostäder/byggnader men längre ifrån andra. Alternativ 2 innebär ett något längre avstånd mellan ledning och tätorten Hjärup vilket kan ses som positivt för boendemiljön. Utredningskorridoren skulle utifrån kraftledningens placering idag resultera i en obetydlig, ytterligare förändring för boendemiljön. Den samlade bedömningen av påverkan på boendemiljön bedöms som obetydlig. 6.3 Landskapsbild Generell omgivningspåverkan En luftledning ger en oundviklig påverkan på landskapsbilden. Hur omfattande påverkan anses bli beror på hur väl luftledningen följer landskapsformen, omgivande markanvändning och närhet till bebyggelse. En luftledning som går i öppna landskap, över höjder och som avtecknar sig mot himlen blir mer synlig än om ledningen varit belägen i skogsmark. En luftledning blir ofta mindre framträdande i ett storskaligt landskap jämfört med ett småbrutet mosaiklandskap. I landskap där det redan finns mycket synlig infrastruktur kan ytterligare stråk smälta in bland befintliga, men det finns också en risk att de förstärker varandras påverkan och blir dominerande i landskapsbilden. Med infrastruktur menas i huvudsak andra kraftledningar, vägar, järnvägar, sjövägar samt flygplatser och flygstråk Förutsättningar Det omgivande landskapet består av en mosaik av jordbruksmark. Enskilda hus och byggnader belägna utanför tätorten är inte sällan kantade av träd och/eller alléer. Utredningskorridorerna är belägen på flack mark och inga utmärkande höjdlägen passeras. Eftersom landskapet saknar tydliga höjder samt består av trädfri jordbruksmark är sikten fri över längre vyer. Området där utredningskorridorerna är lokaliserade saknar skydd för landskapsbilden. Alternativ 1 Ledningssträckan för alternativ 1 är ca 2,8 km lång och den befintliga ledningen bedöms vara ca 2,6 km på motsvarande sträcka. Alternativ 2 Ledningssträckan för alternativ 2 är ca 2,5 km lång och den befintliga ledningen bedöms vara ca 2,5 km på motsvarande sträcka Förväntade konsekvenser Landskapet är idag påverkat av människan med jordbruk, infrastruktur i form av kraftledningar, vägar och järnväg. Ett landskap bestående av mindre sammanhängande jordbruksmarker bedöms ha ett högt värde för landskapsbilden utifrån Svenska kraftnäts bedömningsgrunder, se bilaga 1. I detta fall, när det rör sig om en förhållandevis kort flytt av en befintlig ledning är dock detta värde redan påverkat. Ledningen kommer att synas i landskapet men den ytterligare påverkan på, och även förändringen av landskapsbilden som ledningsflytten orsakar bedöms som obetydlig. Ledningsavsnittet som ska byggas om och omlokaliseras är relativt kort och utredningskorridorerna är belägna nära varandra med liknande förutsättningar. Konsekvenserna på landskapsbilden bedöms därför vara densamma för båda alternativen. Konsekvenserna på landskapsbilden bedöms bli små eller obetydliga. 6.4 Områden av riksintresse Generell omgivningspåverkan Områden av nationell betydelse för en rad olika samhällsintressen kan pekas ut som riksintresseområden. Bestämmelserna om riksintressena finns i miljöbalken, kap 3 och 4, och dessa områden ska skyddas mot åtgärder som påtagligt kan skada de värden för vilka riksintresset har pekats ut. Natura 2000 är EU:s nätverk för värdefull natur. Syftet med att peka ut dessa områden är att värna de naturtyper och arter som är särskilt skyddsvärda ur ett europeiskt perspektiv. Arbetet med Natura 2000 styrs av Fågeldirektivet SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

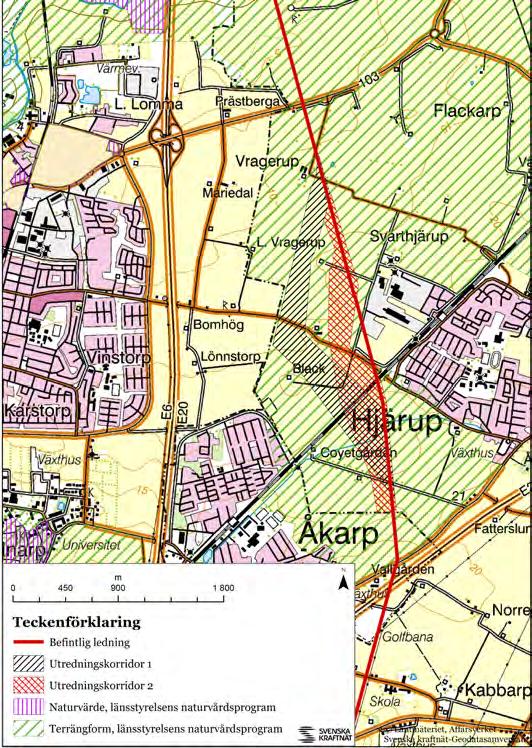

25 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 25 samt Art- och habitatdirektivet. Natura 2000-områden är, förutom att de är klassade som riksintressen, skyddade enligt Miljöbalken, kap. 7, och det krävs tillstånd för att vidta åtgärder eller bedriva verksamheter som direkt eller indirekt, på ett betydande sätt kan påverka miljön inom ett Natura 2000-område. Ibland kan det vara svårt att göra en generell beskrivning av påverkan på riksintressen och Natura 2000-områden eftersom det finns en stor spännvidd av vad dessa områden avser att skydda Förutsättningar Inga riksintressen för naturvård eller friluftsliv berörs av korridorerna. Det finns inte heller Natura2000-områden som berörs av utredningskorridorerna. Utredningskorridorerna för flytten berör riksintresse för kommunikationer. Riksintresset består av två områden; befintlig järnväg (Södra stambanan) och framtida järnväg (Europabanan). Södra stambanan är en av Sveriges viktigaste järnvägsförbindelser och trafikeras av godståg, pendeltåg och snabbtåg. Södra stambanan går mellan Malmö och Stockholm. Projektet Europabanan drivs av föreningen Europakorridoren där flera berörda kommuner ingår. Europabanan är tänkt att bli en höghastighetsjärnväg mellan Stockholm och Malmö. Det finns i dagsläget inga detaljerade planer på lokalisering Förutsättningar Området för utredningskorridorerna hyser inga kända naturvärden. Utredningskorridorerna är belägen på mark utpekad i länsstyrelsens naturvårdsprogram, som benämns Odlingsmark norr om Hjärup, se figur Förväntade konsekvenser Ledningsflytten kommer inte att innebära att avverknings måste ske, utan endast enstaka träd kan komma att tas bort. Nya stolpar kommer att krävas samtidigt som de stolpar i den befintliga ledningssträckan som berörs av flytten tas bort. Påverkan bedöms bli obetydlig. Då området för utredningskorridorerna helt saknar kända naturvärden bedöms värdet vara litet och konsekvenserna för naturmiljön bedöms bli obetydliga. Bedömningen är utförd baserad på dagens kunskap om naturmiljön i det aktuella området. I det fortsatta arbetet kommer ytterligare utredningar och eventuella inventeringar att resultera i mer information om naturmiljön i området. Avsnittet om naturmiljö kan komma att kompletteras till nästa samrådshandling och/eller till miljökonsekvensbeskrivningen Förväntade konsekvenser Värdet på riksintressen är höga men påverkan bedöms bli obetydlig. Konsekvenserna på riksintressena bedöms därför bli obetydliga. 6.5 Naturmiljö Generell omgivningspåverkan Påverkan på naturmiljön beror främst på hur brett område som behövs till ledningsgatan. Bredden på ledningsgatan uppskattas till meter, förutom där vinkelstolpar behöver placeras. Hur stor påverkan ledningsgatan medför är helt beroende av naturtypen som genomkorsas. Ledningen kan orsaka förlust av värdefulla biotoper, framförallt gamla skogsmiljöer, naturliga bryn och skogbärande hagmark. Ledningen kan även påverka öppna, naturliga miljöer, som till exempel fågelrika strandängar, öppna myrar etc. Ledningen kan här innebära störningar för häckande fågel. Större rovfåglar som havsörn, fiskgjuse och bivråk kan påverkas negativt om de häckar där ledningen planeras och risk finns för att fåglarna flyger in i ledningen. Figur 15. Kända naturvärden och terrängformer i och i anslutning till utredningskorridorerna SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

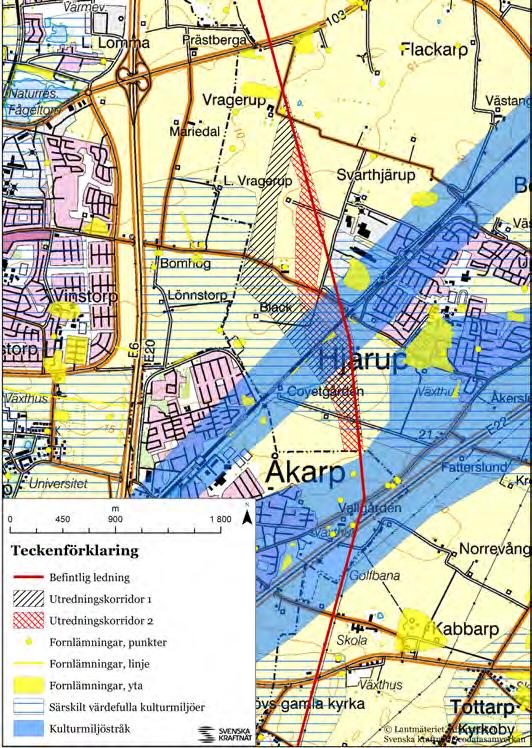

26 26 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 6.6 Kulturmiljö Generell omgivningspåverkan Påverkan med avseende på kulturmiljö bedöms framförallt utgöras av luftledningens eventuella påverkan på kulturmiljöer där landskapsbilden är värdefull. Under byggskedet kan påverkan komma att ske på byggnader, lämningar och miljöer. Denna påverkan går att minimera och den är lokal och koncentrerad till byggskedet. Generellt kan också sägas att stolpplacering och anläggande av körvägar och upplagsplatser, om sådana krävs, kommer att ha betydelse för i vilken grad kulturmiljön påverkas. För att minimera påverkan på fornlämningar utförs en särskild arkeologisk undersökning inför byggstart, till stor del i fält, för att lokalisera, märka upp och dokumentera lämningarna. Figur 16. Kända kulturvärden och fornlämningar i och i anslutning till utredningskorridorerna Förutsättningar Utredningskorridorerna berör kulturmiljöstråk och särskilt värdefulla kulturmiljöer, utpekade i länsstyrelsens kulturmiljöprogram, se figur 16. Kulturmiljöstråk är kopplad till järnvägen Södra stambanan samt Landsvägen och den första motorvägen Malmö- Lund. Kulturvärdet i Södra stambanan är järnvägen och den bebyggelse järnvägen gav upphov till. Kulturmiljöstråket är ca 250 m brett på ömse sida om järnvägen vid området som berör utredningskorridorerna. Motivering för bevarande är Södra stambana var av stor betydelse för förbindelserna inom Sverige och är ett viktigt och levande dokument över järnvägsbyggande som fortfarande har stor betydelse i den svenska infrastrukturen. Kulturmiljöstråket Landsvägen och första motorvägen Malmö-Lund är belägna i utredningskorridorernas direkta närhet, söder om utredningskorridorerna, men berörs inte direkt av ledningsflytten. Motivering för bevarande är Sträckningen har lång kontinuitet och kan beläggas till åtminstone tidigt 1800-tal. Vägen är sannolikt mycket äldre än så. Vägen leder till stor del än i dag i den äldre sträckning som finns återgiven på Skånska rekognosceringskartan ( ). Någon förändring av sträckningen har genomförts, men i huvudsak är sträckningen intakt vilket är ett starkt skäl för att bevara den framåt i tiden. Kulturmiljön längs vägen med alléer och den för byarna karaktäristiska bebyggelsen med spår från olika verksamheter och tidsepoker gör åkandet till en upplevelse utöver det vanliga. Motorvägen, som Sveriges första autostrada är ett viktigt dokument över den utbyggnad av infrastrukturen som genomförts sedan 1950-talet. Särskilt värdefulla kulturmiljöer är ett område som sträcker sig öster, väster samt över tätorten Hjärup. Området benämns som Bomhög-Hjärup-Uppåkra och är ett flackt odlingslandskap som kännetecknas av den landskapstyp som uppstod under 1800-talet. Motivering för bevarande är Området utgör en rest av det nu till stadslandskap exploaterade jordbruksområdet. De öppna åkermarkerna och gamla landsvägsallén, liksom andra alléer och trädridåer, är av betydelse för helheten tillsammans med bymiljöerna. Gravhögen Bomhög är ett viktigt inslag i odlingslandskapet och tyder på att området varit en del av en forntida centralbygd. Uppåkra station och de få bostäderna intill är tidstypiska för tiden kring Inom utredningskorridorerna finns även ett fåtal fornlämningar Förväntade konsekvenser Utredningskorridorerna finns i ett område där värdet av kulturmiljön bedöms vara måttligt. Påverkan på fornlämningar kommer till största mån att undvikas genom detaljprojektering av stolpplacering. Om påverkan inte kan undvikas kommer lämningar att flyttas. Fornlämningar som påträffas vid exempelvis inventeringar kommer att märkas upp innan byggnation påbörjas för att säkerställa att de inte påverkas under byggtiden. Påverkan på kulturmiljö bedöms bli liten. Ledningsflytten bedöms sammantaget innebära små konsekvenser för kulturmiljön. SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

27 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 27 Bedömningen är utförd baserad på dagens kunskap om kulturmiljön i det aktuella området. I det fortsatta arbetet kommer ytterligare utredningar och eventuella inventeringar att resultera i mer information om kulturmiljön i området. Avsnittet om kulturmiljö kan komma att kompletteras till nästa samrådshandling och/eller miljökonsekvensbeskrivningen. 6.7 Rekreation och friluftsliv Generell omgivningspåverkan Generellt är all naturmark i närheten av tätorter av intresse för friluftslivet. Rekreation och friluftsliv påverkas främst visuellt av en luftledning. I skogsmark och över öppna strövområden eller landskap kan känslan av orördhet påverkas. Rekreation är främst kopplat till rofylldhet och ostördhet i naturen. Friluftsliv kan istället vara fysiska aktiviteter inte lika beroende av en avkopplande miljö Förutsättningar Utredningskorridorerna är belägna på jordbruksmark och passerar väg och järnväg. I närområdet finns bebyggelse i form av industrier och bostäder. Upplevelser i Skåne län kopplad till naturen finns främst i naturreservat eller i samband med fågelskådning. Utredningskorridorerna passerar en cykelled som sträcker sig mellan Hjärup och Lomma, se figur Förväntade konsekvenser Ledningsflytten bedöms inte påverka förutsättningarna eller möjligheterna att utföra aktiviteter kopplad till friluftsliv och rekreation. Området där utredningskorridorerna är belägna bedöms vara av litet värde för friluftslivet. Konsekvenserna för friluftsliv och rekreation bedöms bli obetydliga. Bedömningen är utförd baserad på dagens kunskap om friluftslivet i det aktuella området. I det fortsatta arbetet kommer ytterligare utredningar och samråd att resultera i mer information om kulturmiljön i området. Avsnittet om friluftslivet och rekreation kan komma att kompletteras till nästa samrådshandling och/eller miljökonsekvensbeskrivningen. 6.8 Naturresurshushållning Generell omgivningspåverkan I jordbruksmark uppstår ett intrång även om påverkan är mindre än i skogsmark ur ett naturresursperspektiv. Intrånget begränsas till ytorna närmast stolparna vilket innebär att jordbruksverksamheten kan fortgå på övriga ytor under ledningen. Risken att mark och vatten ska påverkas av kreosot från stolpfundament bedöms som mycket liten. Flera studier har utförts på kreosotbehandlade slipers och stolpar ovan mark som visar att rörligheten i mark är mycket låg, det vill säga föroreningarna stannar kvar alldeles i närheten av stolpar och slipers (Jernlås, 2012, Jernlås 2013 och Golder Associates, 2014). I den miljötekniska utredningen utförd av Golder Associates (2014) påvisades inte heller någon spridning av kreosot till varken grund- eller ytvatten i närheten av kreosotimpregnerade slipers. Inom till exempel vattenskyddsområden där skyddsföreskrifterna förbjuder träimpregneringsmedel eller i närheten av dricksvattenbrunnar används betong eller stålfundament. Figur 17. Figuren visar cykelledens lokalisering som sträcker sig längs med bilvägen Förutsättningar Utredningskorridorerna är belägna på mark där ett aktivt jordbruk bedrivs. Området för utredningskorridorerna ingår i grundvattenförekomsterna Alnarpsströmmen och SV Skånes kalkstenar som är skyddade områden. Utredningskorridorerna berör vattenförekomsten Alnarpsströmmen. Vattenförekomsten bedömdes ha dålig ekologisk status 2009 och målet till 2027 är god ekologisk status (enligt VISS - VattenInformationsSys- SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT

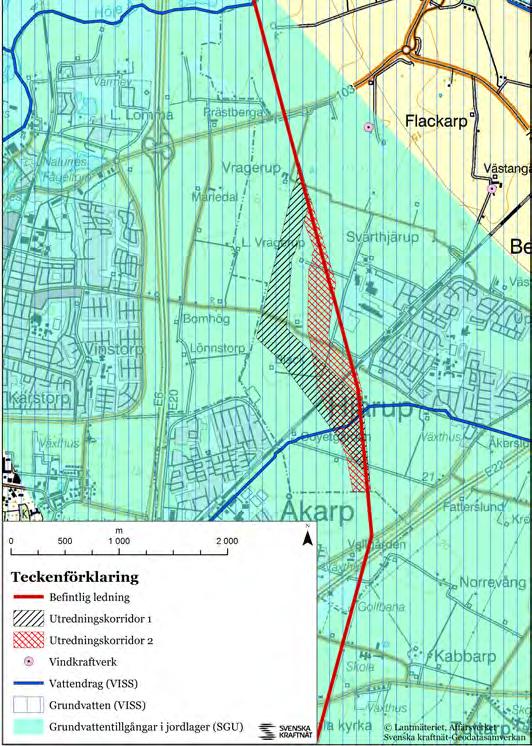

28 28 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP tem Sverige). Den kemiska ytvattenstatusen 2009 var god. Det finns även grundvattentillgångar i jordlager, se figur 18. Ett vindkraftverk är lokaliserat ca 800 m nordost om den befintliga ledningen, väster om Flackarp samt ett ca 800 m norr om Hjärup Förväntade konsekvenser Värdet av naturresurserna i området bedöms som högt men påverkan bedöms bli liten. Brukandet av jordbruksmarken försvåras på grund av att stolparna tar markyta i anspråk. Konsekvenserna på naturresurserna bedöms sammantaget som små. 6.9 Infrastruktur och planförhållanden Generell omgivningspåverkan Kraftledningar är en del av infrastrukturen. Vid anläggning av kraftledningar eftersträvas att påverkan på annan infrastruktur så som vägar, järnvägar eller andra kraftledningar minimeras. Påverkan på infrastruktur bedöms i driftskedet i huvudsak endast ske i samband med drift och underhållsarbeten. Påverkan på infrastruktur bedöms framför allt uppkomma under byggskedet. Information om infrastruktur som kan komma att påverkas samlas in löpande. Nya kraftledningar får enligt 8 ellagen inte strida mot gällande detaljplan eller områdesbestämmelser. Om syftet med planen eller bestämmelserna inte motverkas, får dock mindre avvikelser göras Bedömningsgrunder avseende planförhållanden Stor påverkan uppkommer när ledningen står i konflikt med en fastställd detaljplan eller motverkar syftet av ett annat planlagt intresse. Måttlig påverkan uppkommer när ledningen står i konflikt med inriktningar eller målsättningar i översiktlig planering på ett sådant sätt att kommunens planerade utveckling måste anpassas efter den preliminära sträckningen. Liten påverkan uppkommer när ledningen står i konflikt med allmänna inriktningar eller målsättningar som bör upp- Figur 18. Vindkraftverk och vattentillgångar i och i anslutning till utredningskorridorerna Figur 19. Kartan visar infrastruktur och planförhållanden som berörs av utredningskorridorerna SVENSKA KRAFTNÄT SAMRÅDSUNDERLAG

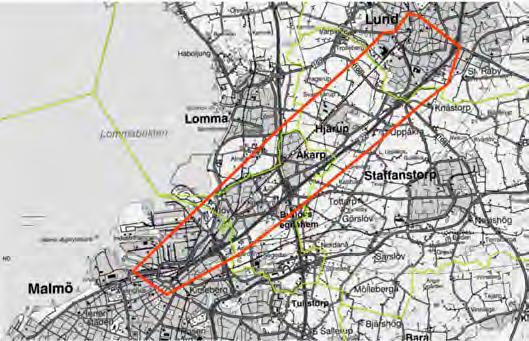

29 SAMRÅDSUNDERLAG LEDNINGSFLYTT - STAFFANSTORP 29 fyllas. Den preliminära sträckningen påverkar inte kommunens planerade utveckling Förutsättningar Utredningskorridorerna berör järnvägen Södra stambanan, befintlig infrastruktur kan ses i figur 19. Trafikverket planerar att bygga ut stambanan, från 2 till 4 spår, mellan Lund och Arlöv. Man planerar att sänka ner spåren ca 4-6 m i vissa avsnitt för att minska bullernivåerna. Trafikverket och kommunerna Malmö, Burlöv, Staffanstorp och Lund har även planer på att bygga ett snabbcykelstråk mellan Malmö och Lund, och skulle då passera Hjärup. Lokalisering är inte fastlagd men området som är aktuellt för cykelstråket berör utredningskorridorerna, se figur 20. Inga detaljplaner eller andra kommunala planlagda intressen finns i området för utredningskorridorerna. Alternativ 1 Utredningskorridoren berör allmän väg 882 och 896 samt järnvägen Södra stambanan vilken är av riksintresse för kommunikationer. Figur 20. Snabbcykelstråkets utredningsområde, Källa Samrådsunderlag E22 Snabbcykelstråk, Malmö-Lund. Trafikverket Alternativ 2 Utredningskorridoren berör allmän väg 896 samt järnvägen Södra stambanan vilken är av riksintresse för kommunikationer Förväntade konsekvenser Ledningen kommer att anpassas efter befintlig och i möjligaste mån framtida infrastruktur. Södra stambanan har ett högt värde för infrastrukturen. Järnvägen bedöms inte generellt påverkas av ledningsflytten när ledningen är i drift. Vid underhållsarbete blir påverkan obetydlig. Konsekvenserna för infrastrukturen bedöms bli obetydliga. För planförhållanden bedöms konsekvenserna bli positiva då ledningsflytten innebär att mark frigörs för bostäder enligt planprogrammet Hjärup Västerstad Tidsbegränsad påverkan under byggskede Svenka kraftnät utför inte själva byggnationen utan lägger ut den på entreprenad. Entreprenören ska tillämpa Svenska kraftnäts Miljökrav i bygg- och anläggningsentreprenader samt underhållsentreprenader (TR-13). I detta dokument anges de miljökrav som utöver gällande lagstiftning ska gälla för bygg- och anläggningsentreprenader som Svenska kraftnät upphandlar. Dessutom upprättas en särskild åtgärdsplan för projektet. Denna beskriver alla de försiktighetsmått och skyddsåtgärder som ska vidtas. Miljöpåverkan kopplad till byggnationen är främst störningar genom fysiskt intrång, buller, utsläpp till mark/vatten och luftföroreningar. Till kategorin fysiska intrång hör körvägar i ledningsgatan och uppställningsplatser för maskiner och material. Störningar i form av buller och luftföroreningar orsakas av den anläggningstrafik med tunga fordon som krävs för bygget. Ett visst hinder i framkomlighet längs stigar och leder kan förekomma temporärt innan röjningsrester tas bort. En viss påverkan på marken utmed sträckningen kommer att ske på grund av arbetsmaskinerna vilka kan medföra kompaktering av marken. Marken påverkas även av själva anläggandet av tillfartsvägarna. Ytterligare påverkan på marken utmed ledningens sträckning uppstår vid arbete med att gräva ner jordlinan. Detta ingrepp är dock förhållandevis litet och bedöms inte ge upphov till betydande konsekvenser. Tillfälliga skador kan även uppkomma på diken, stängsel, vägar etc. i samband med anläggningsarbetet. Skadorna åtgärdas dock och återställning sker till samma skick som innan skadan. Vid anläggandet av stolparnas fundament kommer schaktning och i vissa fall gjutning av det färdiga fundamentet att ske på plats. Vid så kallade bergfundament kommer även borrning i och sprängning av berg att behövas för att förankra fundamentet i berget. Detta ger främst upphov till konsekvenser i form av buller. Extra varsamhet kommer att iakttas vid de platser där ledningen passerar vattendrag för att undvika att arbetsmaskiner eller tillfälliga vägar påverkar vattendraget negativt. Svenska kraftnät ställer miljökrav med syfte att minimera risken för detta. SAMRÅDSUNDERLAG SVENSKA KRAFTNÄT
