1 KOMPLETTERING TVÅ AV KONCESSIONSANSÖKAN Komplettering två av ansökan efter begäran från Energimarknadsinspektionen Diarienr: , daterat: avseende koncessionsansökan för linje för delar av befintliga 20 kv kraftledningarna ÄL243, ÄL 244 samt ÄL245 sträckan Norrtälje Vigelsjö och Aspsund i Norrtälje kommun, Stockholms län. Vattenfall Eldistribution AB

2 BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Karta över berörda ledningssträckningar Karta över angränsande lokaler hysande Större vattensalamander Magnetfältsberäkningar Denna komplettering är upprättad av SWECO Energuide AB Uppdragsledare: Miljö- och tillståndshandläggare: och Granskat av: Svante Skeppström, Vattenfall Eldistribution AB Uppdragsnr: Beställare: Vattenfall Eldistribution AB Datum: Kartmaterial: Lantmäteriet MS2013/04895 Foton, illustrationer och kartor har, om inte annat anges, tagits fram av SWECO Energuide AB 1

3 BAKGRUND 1.1 Dokumentets omfattning Denna handling är en komplettering till befintlig koncessionsansökan efter begäran från Energimarknadsinspektionen (Ei) med diarienummer Dokumentet är uppbyggt efter Ei:s begäran om komplettering. De kompletterande uppgifter som Ei efterfrågade är: Karta; en uppdaterad karta över ledningarnas sträckning, gärna i Shape-fil. Särskilda skäl till förlängd koncession Karta där lokal för Större vattensalamander är utmärkt. Information om kraftledningsstolpar och fundament samt spridningsrisker Information om hur ledningen påverkar miljökvalitetsnormer En uppdatering av tidigare beräknade magnetfältsvärden även med beaktande av eventuellt nytillkomna bostäder eller lokaler där människor stadigvarande vistas. 1.2 Karta Karta över berörda ledningar finns bifogat denna kompletteringshandling i både i PDF-format (Bilaga 1) och som shape-filer. 1.3 Särskilda skäl till förlängd koncession Vattenfall Eldistribution AB:s aktuella ledningar är i sin helhet förlagda inom Norrtälje Energi AB:s nätkoncession för område. Norrtälje Energi AB har inte motsatt sig förlängd koncession för Vattenfall Eldistribution AB:s ledningar. 1.4 Större vattensalamander Lokalen som är lämplig för att hysa Större vattensalamander är markerad i den bifogade kartan i Bilaga 2. Underlagsmaterialet för information om Större vattensalamander har tillhandahållits av Norrtälje kommun. Det ena underlaget (Åtgärdsförslag för Större vattensalamander vid Väster Knutby, Norrtälje kommun) upprättades av Ekologigruppen AB 2012 inför byggnation av den nya förbifarten i syfte att ge förslag på åtgärder för att kunna bevara populationen av Större vattensalamander. I underlaget presenterades kartor med troliga land- och övervintringsmiljöer för Större vattensalamander. Den andra informationskällan (Dammar och småvatten hemvist för större vattensalamander och andra arter) upprättades 2005 av Magnus Bergström och redogör en inventering av dammar och småvatten som genomfördes sommaren Inga områden hysandes Större vattensalamander markeras i kartor, dock redogörs det i text att Större vattensalamander har påfunnits kring Västra Knutby. 2

4 1.5 Ledningens utformning och påverkan på den lokala vattenmiljön Utformning Luftledningarna är i huvudsak uppförda i enbenta kreosotimpregnerade trästolpar som är nedgrävda till ett djup om ca två meter. Linorna har ett fasavstånd på 0,6 m. Stolparna har inga fundament. De delar av ledningarna som är förlagda i mark innehåller inga delar som är impregnerade med isolerolja som innehåller PCB. Spridningsrisker Kreosot har använts under lång tid som impregneringsmedel för kraftledningsstolpar. Kreosot är klassat som bekämpningsmedel. Svenska kraftnät släppte 2013 ett dokument Om kreosot, kraftledningar och vår miljö där de vidare lät utreda påverkan och spridning av kreosot i mark och vatten. Av dokumentet framgår att föroreningarna från de kreosotbehandlade stolparna tydligt minskar med ökat avstånd och djup från stolpen. Ungefär fyra dm i lateral riktning från stolpen visade sig nivåerna på kreosotets mest toxiska innehållsämnen ligga under Naturvårdsverkets riktvärde för Känslig Markanvändning (KM). I vertikal riktning var motsvarande nivåer ofarliga vid åtta dm. Beträffande spridning till grundvatten redovisar det ovan nämnda dokumentet att spridningen från föroreningskällan kan ge nivåer överstigande riktvärdet för KM på ett maximalt avstånd om en meter. I syfte att utreda påverkan på den lokala miljön har Sveriges geologiska undersöknings kartmaterial för inventerade brunnar analyserats. I ledningens närhet finns ett flertal brunnar som används för både energi- och dricksvatten. Ett urval på brunnar för vattenuttag inom 20 m från ledningen gjordes därefter. En brunn ligger inom 20 m från ledningen. Brunnen återfinns på fastigheten och ligger ca 4 m från ledningssträckningen. Se figur 1 nedan. 3

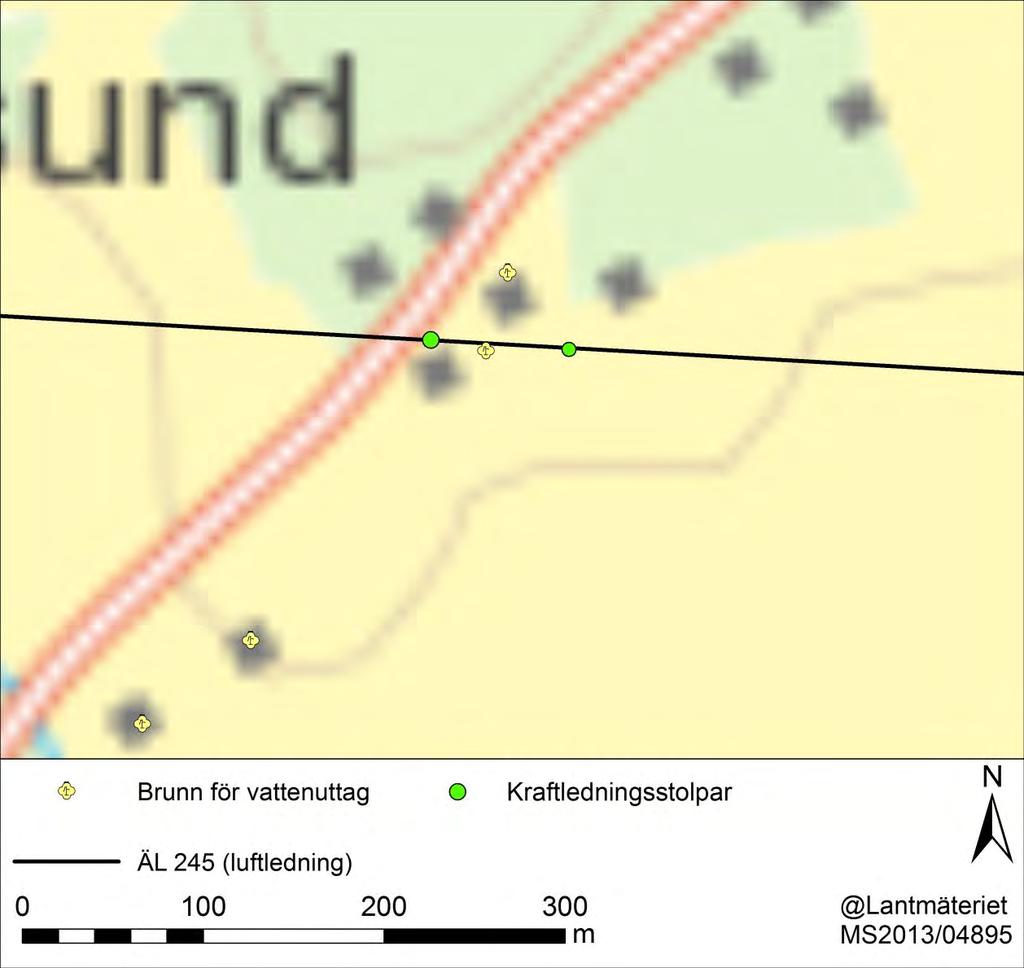

6 Figur 2. Kraftledningsstolpar som återfinns närmast brunnen för vattenuttag på fastighet Vällingsö 1:18. I närhet av den befintliga ledningen har även två områden från Ängs- och betesmarksinventeringen identifierats. Det finns ingen information om att områdena i har hög eller fluktuerande grundvattennivå. I övrigt har inga andra områden som exempelvis ytvatten kunnat identifieras där risken för spridning av kreosot förefallit större än på övriga delar av ledningssträckningen. Samråd för förlängning av koncessionen för ledningarna genomfördes 2002 men luftledningarna är ursprungligen byggda Under årens lopp har dock flera stolpar succesivt bytts ut. Sammantaget finns dock endast en låg koncentration av kreosot kvar i stolparna Som nämnts ovan är spridningen av kreosot liten och kvarvarande koncentration i stolparna är låg. Närmsta brunn för dricksvattenuttag återfinns ca 30 meter från närmsta stolpplacering. Tillsammans medför detta att risken för spridning till lokala vattenmiljöer kan ses som obefintlig. Vattenfall Eldistribution AB bedömer därför att stolparnas påverkan på den lokala miljön är obefintlig. 5

7 1.6 Påverkan på Miljökvalitetsnormer När det gäller miljökvalitetsnormer för vatten baseras åtgärdsprogrammen dels på icke-försämrings-principen, att den status som en vattenförekomst klassats till inte får försämras, och dels på att jobba mot målsättningen i miljökvalitetsnormen. Statusklassningen har två delar: ekologisk status och kemisk status. För att påverka en vattenförekomst så pass mycket att dess status sjunker krävs relativt omfattande och oftast långvarig påverkan på vattenförekomsten i sin helhet. Det är mycket sällan som en kraftledning medför sådan typ av påverkan. Den påverkan som kan uppstå av en kraftledning är lokal och tillfällig, begränsad till den specifika plats där ledningen korsar vattenförekomsten samt till anläggningsskedet och eventuella underhållsåtgärder. Därmed fångas sällan en kraftlednings påverkan på vattenförekomster upp av lagstiftningen om miljökvalitetsnormer, de omfattas istället av de allmänna hänsynsregelrena i miljöbalkens 2 kap. I aktuellt fall berörs två vattenförekomster med beslutade miljökvalitetsnormer, Norrtäljeån-Malstaån samt Broströmmen-Järsöströmmen. I tillägg till beskrivningen ovan om en kraftlednings låga påverkan på vattenmiljöer är detta en befintlig kraftledning som endast ger liten, tillfällig och lokal påverkan vid underhållsåtgärder. Denna påverkan bedöms inte vara i närheten av att försämra vattendragens status och inte heller försvåra möjligheterna att nå de satta miljökvalitetsnormerna. Eftersom ledningarna är befintliga och inga åtgärder planeras anser Vattenfall Eldistribution AB inte att miljökvalitetsnormer är relevanta att beskriva närmare. 1.7 Magnetfältsvärden Sedan 2002 har det inte skett några förändringar av ledningarnas utförande som skulle kunna leda till ett högre magnetfält. I bilaga 3 redovisas de magnetfältsberäkningar för aktuella ledningar som presenterades i ursprunglig MKB från Beräkningarna gjordes 2002 och baseras på då aktuella strömlaster. Sedan dess har strömlasterna på aktuella ledningar stadigt reducerats varför aktuella magnetfält understiger de som presenteras i bilaga 3. Inga nya byggnader, varken bostadshus eller byggnader där människor stadigvarande vistas, har tillkommit sedan den senaste kompletteringen upprättades. Vad som uppdagades även i kompletteringen är att ÄL245 har förlagds i mark där den passerar 15 m från huset i vilket har medfört en minskar påverkan. 6

8 Källor: Ekologigruppen AB. Åtgärdsförslag för Större vattensalamander vid Väster Knutby, Norrtälje kommun. Digital version:, &. Dammar och småvatten hemvist för större vattensalamander och andra arter, Norrtälje kommuns offsetcentral, Svenska Kraftnät. Om kreosot, kraftledningar och vår miljö, Svenska Kraftnät, om-kreosot-kraftledningar-och-var-miljo.pdf 7
