1 Antal blad 54 Blad nr 1 BYGGHANDLING GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR HKP 14 o15 BY 15 TVÄTTHALL BESKRIVNING RÖR UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD AWA DATUM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H TORBJÖRN JOHNSSON A ANSVARIG TORBJÖRN JOHNSSON K / REV

2 Hkpflj Malmen K / Sid. 2 (54) PROJEKTÖR: LEB CONSULT AB BRUKSGATAN ESKILSTUNA INNEHÅLLSFÖRTECKNING SID 5 VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM...3 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT...7 PA APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT...7 PJ VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE...8 PK PUMPAR, KOMPRESSORER M M...11 PL BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM...13 PM APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM...15 PN RÖRLEDNINGAR M M...16 PNR RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER VÄGG- KONSTRUKTION...21 PP ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING...22 PR BRUNNAR, SPYGATTER, GOLVRÄNNOR M M...25 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM...26 PT RUMSMONTERADE VÄRMARE OCH KYLARE...34 PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR...36 PV UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM..38 PX MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM...40 R ISOLERING AV INSTALLATIONER...41 RB TERMISK ISOLERING AV INSTALLATIONER...41 RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER...42 RD ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER...43 U APPARATER FÖR STYRNING OCH ÖVERVAKNING...44 UA APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING...44 UB GIVARE...44 UG MÄTARE...45 Y MÄRKNING, PROVNING, DOKUMENTATION M M...47 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER...47 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER...51 YY ARBETEN EFTER SLUTBESIKTNING...53 Bilaga 1 Skyltar 54

3 Hkpflj Malmen K / Sid. 3 (54) Denna beskrivning ansluter till AMA VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM Beskrivningen omfattar följande installationsdelar. 52 FÖRSÖRJNINGSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D 54 BRANDSLÄCKNINGSSYSTEM 56 VÄRMESYSTEM Beskrivningen behandlar respektive installationsdel gemensamt under AMA:s olika koder. Denna beskrivning är upprättad som mängdbeskrivning med mängduppgifter för sakvaror men utan mängduppgifter för rörledningar, isolering, inkopplingar och proppningar. Mängder för dessa hämtas från ritningar. Mängd som inte kan bestämmas förrän efter utförandet anges reglerbar och betecknas med R framför den antagna mängdangivelsen. Byggobjektet Består av nybyggnad avtvätthall. Funktionsöversikt Se flödesscheman. 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem Tappkallvatten dras in i byggnaden, vattenmätning sker i UC. Tappvarmvatten alstras i ny VVX i UC. VVC-system installeras. I tvätthall installeras spolblandare och slangrulle SR10 med förtempererat vatten. Nöd- och ögonduschar installeras med förtempererat vatten. Tryckluftssystem Ingår EJ i denna handling utan ingår i handlingar för Tvätt- och reningsanläggning. Finns dock redovisat på ritningarna.

4 Hkpflj Malmen K / Sid. 4 (54) 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D Avloppsvattensystem Spillvattenledningar drages. Avlopp från golvränna i tvätthall samt från avlopp i apparatrum 111 avledes till oljeavskiljare ingående i markhandling. Övrigt spillvatten ansluts till ledningar ingående i markhandling. Tvätt- och reningsanläggning Ingår EJ i denna handling utan ingår i handlingar för Tvätt- och reningsanläggning. Denna omfattar på ritningarna redovisade system för: Tvättvatten med recirkulerande renat vatten V1. Tvättvatten med 60 C-färskvatten V2. Kempåläggningssystem KEM1-KEM4. Option på Hetvattensystem. Reningsaggregat med tillhörande pumpar, kem och filterpress. 54 BRANDSLÄCKNINGSSYSTEM Sammansatta släcksystem Brandpost för lättvatten ansluten till tappkallvattenledningar uppsättes i tvätthallen, systemet förses med tryckhöjningspump i undercentral 109. Handbrandsläckare i apparatrum och fläktrum. 56 VÄRMESYSTEM Byggnad ansluts till förbandets fjärrvärmenät. I undercentral installeras värmeväxlare, energimätning, pumpar, expansionskärl mm. Kulvert ansluts till befintliga ledningar vid byggnad 338 Shuntgrupp för radiatorer installeras. Shuntgrupp för luftbehandlingsaggregat installeras, anslutning till batterier. Luftvärmare i tvätthallen inkopplas på VS1-systemet. Golvvärmesystem VS4 med separata värmeväxlare installeras. Vid portar installeras markvärme, VS3. Separata värmeväxlare för dessa system som förses med frysskyddsmedel. Ventiler insätts så att värmesystemet kan avstängas och inregleras för sig.

5 Hkpflj Malmen K / Sid. 5 (54) TEKNISKA DATA 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem KV Tappkallvatten Temperatur 10 C Tryckklass PN 10 VV VVC Tappvarmvatten Temperatur 60 C efter VVX Temperatur 55 C vid tappställen Tryckklass PN 10 Tappvarmvattencirkulation Tryckklass PN VÄRMESYSTEM Total värmeeffekt P v = 151 kw VP01 VS01 VS02 VS03 VS04 Värmebärare, primär Systemtemperatur 90/ 38 C Tryckklass PN 16 Värmebärare, sekundär Systemtemperatur 60 /35 C Tryckklass PN 6 Värmebärare, sekundär, radiatorkrets Systemtemperatur 55 /45 C Tryckklass PN 6 Värmebärare, sekundär, markvärme Systemtemperatur 35/5 C Tryckklass PN 6 Värmebärare, sekundär, golvvärme Systemtemperatur 35/25 C Tryckklass PN 6 Eldata Systemspänning Manöverspänning 400/230 V, 50 Hz 24 V, 50 Hz

6 Hkpflj Malmen K / Sid. 6 (54) Beteckningar dpw = tryckskillnad, vatten P = motoreffekt Pv = värmeeffekt Pk = kyleffekt qw = vattenflöde twi = ingående vattentemperatur twu = utgående vattentemperatur H = tryckhöjd, uppfordringshöjd UTFÖRANDEFÖRESKRIFTER Miljöbetingelser Tvätthallens utrymmen ska utföras för korrosionsklass enligt nedanstående sammanställning. Korrosionsklasserna överensstämmer med de i SS-EN ISO Exempel på ytbehandlingar för att uppnå erforderligt skydd ges i BSK 99. Miljöklass för produkter inomhus C1. Miljöklass för produkter utomhus C2. Miljöklass för produkter i tvätthall C4. Dessutom gäller att: -Infästningsmaterial typ expander och liknande i processdel och tvätthall utförs av rostfrittsyrafast stål. -Korrosionsskydd med exponerad zink i ytskikt får ej förekomma i processdel och tvätthall. (epoxymålning eller liknande ytskydd på zinkbehandlad del accepteras.) -Konstruktioner ska utföras av material och på ett sådant sätt att galvanisk korrosion undviks. -Koppar/kopparlegeringar ska ej användas i processdelar pga att miljön är sådan sur/basisk att koppar/kopparlegeringar oxiderar kraftigt. -I tvätthall ska montering ske för vått utrymme, bl.a ska borrhål för skruv, expander etc tätas med silikon eller dyl. Temperaturkrav Tvätthall Förråd Lokaler +18 C. +18 C. +20 C. Ljudkrav Från installationer kontinuerligt Tvätthall: 55 db/a) Kontor,, 35 db(a) Övrigt: 45 db(a) Momentana ljud: 5 db högre

7 Hkpflj Malmen K / Sid. 7 (54) P PA APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Serviceskåp LUFT/VATTEN Fabrikat: Handels AB Mercur Typ: Auto Service 650 Dimension:: 1900x1600x850 mm (HxBxD) Övrigt:: komplett med elvärme 2,0 kw belysning 2x18W tappkran vatten avloppsgaller 2st uttag för luftpåfyllare Tillbehör:: 1st luftpåfyllare BLITZ mod st slangupprullare med 10m slang och luftpåfyllare BLITZ mod. 135.

8 Hkpflj Malmen K / Sid. 8 (54) PJ VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE VVX-ENHET Utförande: Fabrikat/typ: Prefabenhet för värmesystem och tappvarmvatten Fjärrvärmecentral AT8473/ Prefab växlare för värme- (VS01-VX01) och tappvarmvatten (VV01-VX01), parallellkopplad, monterad på ramstativ. Värmeisolering med hölje komplett med: Primärsidan: 2 st termometrar, Armatec avtappningsventiler. styrventil (VS01-SV101) utan ställdon, data se PSD.31 styrventil (VV01-SV101) utan ställdon, data se PSD.31 Radiatorsidan: givaranslutning avtappningsventil, 2 st termometrar, Armatec pump (VS01-PV01) monterad i framledningen, data se PKB smutsfilter, DN 50 4-punktsmätning, 2 st avstängningsventiler brytare VS01-pump KV/VV-sidan: givaranslutning termometer, Armatec avstängnigsventil (VV), DN32 skyddsmodul, AT M för påfyllning. avstängningsventil (VVC), DN25 backventil (VVC), DN25 pump, (VV01-PC01), data se PKB ventilrör, avstängning / backventil/ avtappning-/ säkerhetsventil, kriskoppling, med avstängning- och backventil. brytare VVC-pump. Värmeväxlare: VS01-VX01 data enl. PJB. VV01-VX01 data enl. PJE. Maxlängd för prefabenheten: 1,3 m Rördragningar ska isoleras och ytbeklädas lika anslutande rör på plats. Styrutrustning ingår i SÖE.

9 Hkpflj Malmen K / Sid. 9 (54) PJB VÄRMEVÄXLARE VS01-VX01 Utförande: Prefab. Plattvärmeväxlare för värmevatten Fabrikat/typ: Armatec / AT 8478 M25-50 Isolering: Värmeisolering med hölje Monterad på ramstativ Data: Effekt 151 kw Temp (Prim) 90 / 38 C Temp (Sek) 35 / 60 C Flöde (Prim) 0,71 l/s Flöde (Sek) 1,46 l/s Tryckfall (Prim) 4,5 kpa Tryckfall (Sek) 17,2 kpa VS03-VX01 Växlare för markvärme, 35% ethylenglykol Utförande: Plattvärmeväxlare Fabrikat/typ: SWEP/ B8x20H/1P Utförande: Förses med golv/väggstativ Isolering: Värmeisolering med hölje. Data: Effekt 20 kw Temp (Prim) 45 / 30 C Temp (Sek) 35 / 5 C Flöde (Prim) 0,32 l/s Flöde (Sek) 0,18 l/s Tryckfall (Prim) 14,4 kpa Tryckfall (Sek) 6,5 kpa VS04-VX01 Växlare för golvvärme Utförande: Fabrikat/typ: Utförande: Isolering: Data: Effekt Plattvärmeväxlare SWEP/ B10Tx30H/1P Förses med golv/väggstativ Värmeisolering med hölje. 42 kw Temp (Prim) 60 / 35 C Temp (Sek) 35 / 25 C Flöde (Prim) 0,4 l/s Flöde (Sek) 1,0 l/s Tryckfall (Prim) 3,8 kpa Tryckfall (Sek) 18,9 kpa

10 Hkpflj Malmen K / Sid. 10 (54) PJE TAPPVATTENVÄRMARE VV01-VX01 Utförande: Prefab. plattvärmeväxlare Fabrikat/typ: Armatec / AT 8478 H Isolering: Värmeisolering med hölje Monterad på ramstativ Data: Effekt 198 kw Temp (Prim) 65 / 22 C Temp (Sek) 10 / 60 C Flöde (Prim) 1,11 l/s Flöde (Sek) 0,95 l/s Tryckfall (Prim) 1,6 kpa Tryckfall (Sek) 1,2 kpa

11 Hkpflj Malmen K / Sid. 11 (54) PK PUMPAR, KOMPRESSORER M M Där ej annat anges ingår motorskyddsbrytare, kontaktor, frekvensomvandlare, säkerhetsbrytare o dyl i annan entreprenad /annat installationssystem. Drivaggregat - elmotorer Elmotorns kapslingsklass skall anpassas efter motorns placering enligt SS-EN PKB PUMPAR Vid montering på pumppelare gäller generellt att pumppelare skall vara av stålplåt 500 mm hög. Den skall fyllas med betong och isoleras från golv med 4 st korkgummiplattor samt vibrationsplattor mellan pump och pelare. LB01-PV01 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Grundfos/ UPS Data: Flöde 0,33 l/s Tryckhöjd 25 kpa Motoreffekt W 1x230V VS01-PV01 Värmepump, frihängande, enkelpump, våt motor med integrerad reglering Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ Magna F 1,46 l/s 65 kpa W 1x230V VS02-PV01 Värmepump, frihängande, enkelpump, våt motor.med integrerad reglering Fabrikat/typ: Grundfos/ UPE Data: Flöde 0,17 l/s Tryckhöjd 25 kpa Motoreffekt 60 W 1x230V

12 Hkpflj Malmen K / Sid. 12 (54) VS03-PV01 Värmepump, frihängande, enkelpump, våt motor. 35% ethylenglykol Fabrikat/typ: Grundfos/ UPS Data: Flöde 0,18 l/s Tryckhöjd 40 kpa Motoreffekt W 1x230V VS04-PV01 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Grundfos/ UPS Data: Flöde 1,0 l/s Tryckhöjd 50 kpa Motoreffekt W 1x230V VV01-PC01 Varmvattencirkulationspump. Utförande: Fabrikat/typ: Grundfos / UPS 25-60B Data: Flöde 0,20 l/s Tryckhöjd 15 kpa Motoreffekt 45 W 1x230V KV02-P01 Tryckstegringspump för vatten till lättvattenbrandpost. Fabrikat/typ: Grundfos/ CRNE 5-12 Data: Flöde: 1,3 l/s Tryckhöjd: 0,75 MPa (75 mvp) Motoreffekt: 2,2 kw 400V Tillbehör: Pumppelare Flödesvakt som monteras i rörledning.

13 Hkpflj Malmen K / Sid. 13 (54) PL PLB PLC PLB.2 BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM EXPANSIONSKÄRL O D Öppna cisterner för lagring av flytande medium VS03-BLK1 Blandningskärl - glykol/vatten Utförande: Av polyeten, med lock och volymgradering, för blandning av glykol och vatten till markvärmeanläggning. Markvärmen uppfylles med 35% etylenglykol. Volym: 50 l Fabrikat/typ: RSK Pump Klaffpump RSK PLC.4 PLC.411 Slutna expansionskärl Slutna expansionskärl med skilda rum för vätska och gas samt med anordning för tryckhållning VS01-EX01 Expansionssystem för sekundärt värmesystem. Fabrikat/typ : Volym: Förtryck: Tillbehör: AT 8363A 80 l 150 kpa Ventilsats AT 8371 med manuell avluftningsventil och Säkerhetsventil öppningstryck 250 kpa samt med separat signalmanometer (0-4 bar) AT8306A Spilledning av kopparrör från säkerhetsventil till golvbrunn. VS03-EX01 Expansionssystem för markvärmesystem. Fabrikat / typ: Volym: Glykolblandning Förtryck: Tillbehör: AT 8363A 35 liter 35% ethylenglykol 150 kpa Ventilsats AT 8371 med manuell avluftningsventil och Säkerhetsventil öppningstryck 250 kpa samt med separat signalmanometer (0-4 bar) AT8306A Spilledning av kopparrör från säkerhetsventil till blandningskärl.

14 Hkpflj Malmen K / Sid. 14 (54) VS04-EX01 Expansionssystem för golvvärmesystem. Fabrikat / typ: Volym: Förtryck: Tillbehör: AT 8363A 35 liter 150 kpa Ventilsats AT 8371 med manuell avluftningsventil och Säkerhetsventil öppningstryck 250 kpa samt med separat signalmanometer (0-4 bar) AT8306A Spilledning av kopparrör från säkerhetsventil till golvbrunn.

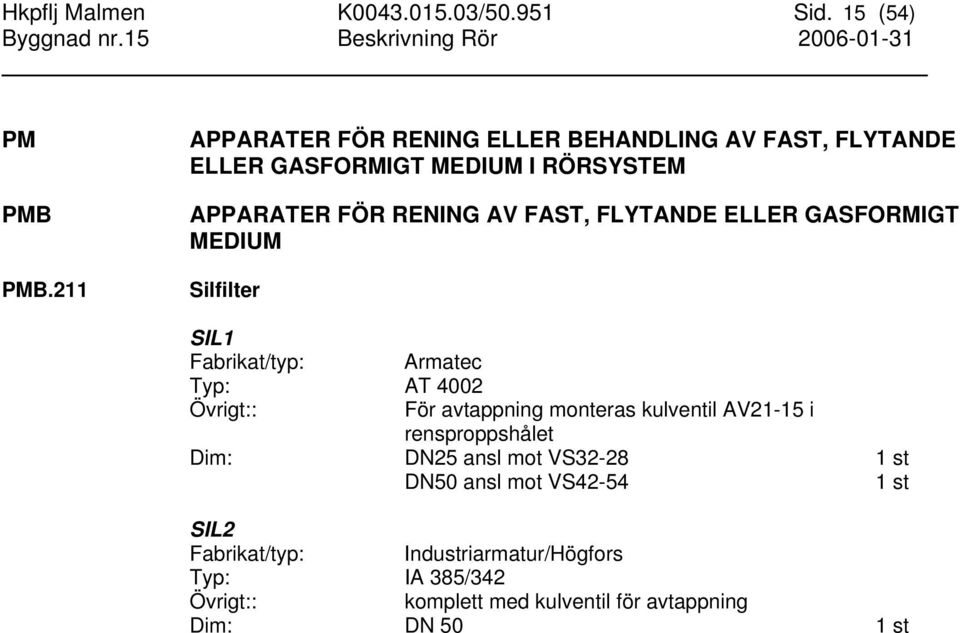

15 Hkpflj Malmen K / Sid. 15 (54) PM PMB PMB.211 APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM APPARATER FÖR RENING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Silfilter SIL1 Fabrikat/typ: Armatec Typ: AT 4002 Övrigt:: För avtappning monteras kulventil AV21-15 i rensproppshålet Dim: DN25 ansl mot VS32-28 DN50 ansl mot VS42-54 SIL2 Fabrikat/typ: Industriarmatur/Högfors Typ: IA 385/342 Övrigt:: komplett med kulventil för avtappning Dim: DN 50

16 Hkpflj Malmen K / Sid. 16 (54) PN RÖRLEDNINGAR M M Mängd enligt ritning. 1:a siffra efter systembeteckning anger systemnummer. 2:a siffra efter systembeteckning anger material. Entreprenör är ansvarig för kostnader, som åsamkas beställaren genom kvarlämnade föremål eller föroreningar i rör. Öppna rörändar täcks omedelbart efter montering med skyddslock. Omonterade rör som förvaras på arbetsplatsen skall vara tillslutna med skyddslock. Fria mått enligt SIS finns ej. Genomföring i vägg eller bjälklag Om vägg- eller golvgenomföring måste utföras vid duschplats skall för ändamålet förtillverkade väggenomföringar och väggbrickor anbringas. Avloppsstosar för WC, tvättställ o d Avloppsstosar för WC-stolar, tvättställ o d skall vara utformade och monterade så att ett uppvik på ca 15 mm av tätskiktet (plastmattor o d) möjliggörs. Rörledning i köld- och värmebärarsystem Böj, T-rör, avstick, övergång m m skall utföras av fabrikstillverkade rördelar. Fogning av köld- och värmebärarsystem Vid gänganslutning mot ventiler och apparater skall lin- och glykolsäker tätningsmassa typ Permatex användas. Gängtape får ej användas. Förläggning Kontroll av att fram- resp. returledningar ansluts riktigt. Fram- respektive returledningars inbördes läge framgår ej av ritningar. Fyllning/avluftning av system Påfyllning och avluftning av systemen ingår i entreprenaden.

17 Hkpflj Malmen K / Sid. 17 (54) UTFÖRANDEFÖRESKRIFTER Förläggnings- och monteringssätt för rörledningar framgår av ritningar och koderna PNP, PNQ, PNR, PNS och PNT. PNP RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION Upphängning av horisontal rörledning under byggnads grundkonstruktion För ledningar av gjutjärnsrör som hängs upp under byggnads grundkonstruktion, t ex vid stödpålad platta, kan tabell RA PN/2 användas vid dimensionering av fästdon och avstånd mellan fästdon. Fästdon för ledningar av plaströr dimensioneras enligt rörtillverkarens anvisningar. PNQ RÖRLEDNINGAR MONTERADE PÅ VÄGG Montering av rör och utrustning ska ingå och göras till betongväggar och pelare samt till balkar och infästningkonstruktioner som finns med i byggentreprenaden. Dessa framgår bl.a av sektionsritningarna. Infästning får ej göras till PAROCväggar. Behövs infästningar mellan konstruktionsjärnen måste detta ske med uphängningsanordningar som infästes i konstruktionsjärnen. Installationerna får inte sticka ut i hallen utanför pelarna mer än 350 mm Upphängningarna samordnas med övriga installatörer PNR PNS PNT RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER I VÄGGKONSTRUKTION RÖRLEDNINGAR PÅ STÖD I BYGGNADSKONSTRUKTION RÖRLEDNINGAR I TOMRÖR ELLER SKYDDSRÖR I BYGG- NADSKONSTRUKTION PN-.2 Ledningar av stålrör Svetsfog, konventionell svetsning Svets skall utföras så att krav avseende yttre diskontinuiteter och formavvikelser enligt svetsklass WD-T4 i SS minst uppfylls och avvikelser inte överstiger vad som tillåts enligt WD-T4 i SS Bedömning av svets skall göras av svetsteknisk sakkunnig genom syning. Vid bedömningen skall hänsyn också tas till de påfrestningar som konstruktionen, där svetsen ingår, kan utsättas för. Företag och yrkesarbetare skall ha erforderliga licenser för svetsning av fjärrvärmeledningar.

18 Hkpflj Malmen K / Sid. 18 (54) Svetsfog för rörledning av rostfritt stål För svetsning av rör av rostfritt stål gäller följande komplettering till AMA-texten. Svetsande företag skall ha giltig svetslicens för aktuellt material och svetsmetod. Entreprenören skall ha dokumenterad erfarenhet av svetsning i rostfritt stål. Entreprenören skall i anbud redovisa svetsprocedur samt påverkan på grundmaterialet. Svetsmetod skall anpassas till rörmaterial, transporterat medium samt yttre miljö. Följande rekommendation utgör vägledning för svetsning av rörledningar av rostfritt stål. Svetsning skall ske med TIG samt invändig skyddsgas. Erforderlig omsättning med skyddsgas skall upprätthållas. Maximal tillåten syrehalt vid svetsning av SS 2333 är 25 ppm. Skyddsgasspolning skall ske tills temperaturen vid svetsstället sjunkit under 250 C. Som oxidbild (färg) invändigt godtas endast svag ljusgul färg. Svets skall skyddas mot oxidation och uppvärmning så att utarmning av ingående legeringsämnen ej sker. Ett grundläggande krav är att svetsen samt närliggande område skall ha samma korrosionsbeständighet som rör och rördelar. Utvändigt skall svetsfogar betas med betpasta anpassad för aktuell svetsning. Svetsning av rörledning med dimension upp till 100 mm skall företrädesvis ske med svetsautomat. Provtryckningsvatten skall dräneras ut samt urblåsas med tryckluft, så att pölbildning med anrikning av klorider förhindras. Flänsfog Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet.

19 Hkpflj Malmen K / Sid. 19 (54) PN-.21 PN-.211 PN Ledningar av stålrör av olegerat stål Ledningar av gängade stålrör av handelskvalitet Ledningar av förzinkat stålrör med medelgodstjocklek VS-2 Rör: Fogtyp: Värme. Mapress EF av elförzinkat stål Mapress presskoppling PN Ledningar av icke fabriksisolerade rör av olegerat tryckkärlsstål VP-3 Fogtyp: Värme primärt Svetsförband PN Ledningar av rör av olegerat tryckkärlsstål med isolering av polyuretan och med mantelrör av polyeten VP198 Primärvärmekulvert Se ritning K / Förläggs i schakt för värmekulvert. Fabrikat/typ: ABB District Heating Kulvert avskiljes mot resterande rörsystem innanför grundmur med flänsförband som förses med teflon-gummipackning. Isolertjocklek: Enkelrör med plusisolering och larmtråd. Fogning av mantelrör samt styrning och fixering skall utföras enligt fabrikantens Anvisningar samt Fjärrvärmeföreningens föreskrifter. Isolering serie 2 Storlek: 2xVP198-50/Mantel 140 ( från inkopplingspunkt till rum 109) Inkoppling sker till befintlig kulvert 2xVP PN-.3 Ledningar av kopparrör Flänsfog Lödfog för kopparrör Lödning skall utföras med silverhaltig fosforkopparlod med minst 5% silverhalt enligt DIN Fogning med lödfri koppling av kopparrör Koppling på rörledning genom golv i utrymme med vattentät

20 Hkpflj Malmen K / Sid. 20 (54) beläggning av plastmatta skall placeras minst 100 mm från golv. Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet. PN-.31 PN-.311 Ledningar av raka kopparrör Ledningar av icke ytbehandlade raka kopparrör KV14 VV14 VVC14 S-4, DRL-4 Rörtyp: Fogtyp: Diam x tjocklek: Tappkallvatten Tappvarmvatten Varmvattencirkulation Spillvatten och dräneringsledning Hårdbearbetade enligt SS-EN 1057-R290. Lödning alt. mekanisk koppling. 12x1 15x1 18x1 22x1 28x1,2 35x1,5 42x1,5 54x1,5 PN-.321 Ledningar av plastbelagda kopparrör i ring KV19, VV19 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Mjuklödning alt klämkopplingar Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 PN-.5 PN PN Ledningar av plaströr Ledningar av PP-rör, inomhusavloppsrör Ledningar av PP-rör, standardiserade inomhusavloppsrör S-7 Spillvatten Rörtyp: Fogtyp: PP-rör Gummiring

21 Hkpflj Malmen K / Sid. 21 (54) PNR PNR.51 RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER VÄGGKONSTRUKTION Ledning av plaströr, tryckrör VS3X6 VS4X6 Rörtyp: Markvärmeslingor Golvvärmeslingor Rörledning för mark- och golvvärme av fabrikat Thermotech typ PE-RT Dimension: 17x2,0 för VS3 Dimension: 20x2,0 för VS4 Förläggs enligt fabrikantens anvisningar. Längder enligt nedan kontrolleras innan beställning. VS31-32 förläggs c/c 200 mm VS41-44 förläggs c/c 200 mm VS31-32: VS41-42: VS43-44: Se även kod PTB.61 2x3 slingor á 97 m 2x3 slingor á 88 m 2x8 slingor á 95 m

22 Hkpflj Malmen K / Sid. 22 (54) PP PPC PPC.1 PPC.2 PPC.21 PPC.211 PPC.3 PPC.31 PPC.32 PPC.321 PPC.3211 PPC.3212 PPC.322 PPC.3221 PPC.3222 PPC33 PPC.5 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖR- GENOMFÖRINGAR M M Fästdon, fixeringar, styrningar m m Expansionselement Expansionselement till rörledningar Kompensatorer till rörledningar Kompressorer ansluts med kompensatorer. Rörgenomföringar Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Rörgenomföringar i bjälklag med vattentät beläggning och rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad Rörgenomföringar i bjälklag med vattentät beläggning Rörgenomföringar i bjälklag med vattentät beläggning av plastmatta Rörgenomföringar i bjälklag med vattentät beläggning av fogplattor Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad e d Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av plastmatta eller vattenavvisande eller vattentät målningsbehandling Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av fogplattor Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion Larmanordningar till rörledningar Larmenhet för kulvert. Övervakningssystem för trådbrott samt otillåten fuktmängd i kulvertisolering med potentialfri utgång för extern övervakning placeras i rum 109 Fabrikat: ABB District Heating.

23 Hkpflj Malmen K / Sid. 23 (54) PPC.6 PPC.61 Anslutningar, rensanordningar, proppningar m m av rörledning Röranslutningar m m Följande apparater/ledningar ingående i annan handling ansluts. Samtliga anslutningar förses med koppling RSK eller fläns. Kopplingen utförs så att luftvärmare kan demonteras. LB01-LV01 ansl. med 2 x VS12-28 För inkopplingarna erforderliga avtappning, återfyllning och avluftning ingår. S ansl. till ledning utanför byggnaden S ansl. till ledning utanför byggnaden VP ink. till ledning i mark KV16-63 ansl till ledning ovan golv 2 st 2 st 2 st

24 Hkpflj Malmen K / Sid. 24 (54) PPC.611 PPC.63 Röranslutningar till självfallsledning i avloppsvattensystem Rensanordningar för rörledning RA1 Storlek: 75 R 160 R Rensrör inomhus, monteras 0,3 m över golv på vertikala ledningar. PPC.65 PPC.651 Avtappningsanordningar och luftningsanordningar på rörledning Avtappningsanordningar på rörledning Samtliga värmeledningar förses med avtappningsmöjlighet på lågpunkter. Se AVT under PSB.1.

25 Hkpflj Malmen K / Sid. 25 (54) PR PRB BRUNNAR, SPYGATTER, GOLVRÄNNOR M M BRUNNAR PRB.1 Golvbrunnar Golvbrunn skall monteras enligt de anvisningar som utgör krav för typgodkännande. Förhöjningsring för golvbrunn i utrymmen med tätskikt av plasteller gummidispersiva alternativt membranisolering skall ha minst fyra uttag mellan ring och brunn, om inte brunnen är försedd med motsvarande urtag. PRB.12 Golvbrunnar av rostfritt stål B5 Fabrikat: Furhoffs Typ: FURO 113-LÅG, överdel 70mm Storlek: 500 x 300 Utlopp: Sida 75 Golvanpassn: Plastmatta B13 3 st Fabrikat: Sjöbo Bruk Typ: F/92 S Storlek: 150 mm Utlopp: Sida 75 Golvanpassn: Betong/epoximassa (kontrollera före beställning) Tillbehör: Vattenlås NOOD PRB.15 Golvbrunnar av plast B3 2 st Fabrikat: Sjöbo Bruk Typ: Oden Storlek: 150 mm Utlopp: Sida 75 Golvanpassn: Plastmatta (kontrollera före beställning) Tillbehör: Vattenlås NOOD

26 Hkpflj Malmen K / Sid. 26 (54) PS PSA PSA.2 VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM VENTILER OCH SHUNTGRUPPER MED SAMMANSATT FUNKTION Förtillverkade shuntgrupper Prefab shuntgrupp komplett med 4 st termometrar, 2 st avstängningsventiler, 2 st strypventiler (TA, STAD) och backventil PN6 samt avtappning. Dessutom en extra avstängningsventil på andra sidan pump då denna är placerad utanför shuntgruppen. Kåpa i brandsäkert utförande samt isolering som anpassas till systemtemperatur. Shuntgrupp skall vara försedd med skylt som anger inre kopplingsprincip. Tryck- och flödesdiagram skall medlevereras och vara fäst på shuntgruppen. Styrventil, samordnad med ställdon som ingår i styrentreprenad. PSA.20 PSA.24 Förtillverkade shuntgrupper med sammansatt funktion Förtillverkade shuntgrupper i värmesystem LB01-SG01 Utförande: Fabrikat/typ: Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Värmeisolering. 2st Injusteringsventiler TA:s STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Siemens/VFG Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,33 / 0,33 22 / xx kvs: 2,5 Tillbehör: Golvstativ (mont.mot ventilationsaggregat) Cirkulationspump se PKB

27 Hkpflj Malmen K / Sid. 27 (54) VS02-SG01 Utförande: Fabrikat/typ: Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Värmeisolering. 2st Injusteringsventiler TA:s STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Siemens/VFG Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,11 / 0,17 15 / xx kvs: 1,0 Tillbehör: Väggstativ Cirkulationspump se PKB

28 Hkpflj Malmen K / Sid. 28 (54) PSB AVSTÄNGNINGSVENTILER PSB.1 Kulventiler AV21 AV61 Tappvattensystem Värmesystem Typ/utförande: Kulventil med spak, fullt genomlopp och hög spindelhals. Tryckklass: PN16 Material: Avzinkningshärdig metall Fabrikat/typ: AT 3562 Övrigt: Komplett med erf.kopplingar till anslutande rör Dim: DN 15 2 st 20 3 st st 32 4 st 40 2 st 50 4 st AV63 Typ/utförande: Värmesystem Kulventil med spak, fullt genomlopp och med svetsända. Tryckklass: PN16 Fabrikat/typ: Broen, Ballomax 750, RSK Dim: DN 50 2 st PSB.7 Kikventiler AVT1 R 10 st Typ/utförande: Avtappningsventil med utv. gängning och lock. Material: Metall Tryckklass: PN16 Fabrikat/typ: TA typ SAV, RSK Dim: DN15 Placeras på lågpunkter i värme-, köldbäraroch kylmedelssystem. AVT2 R 2 st Typ/utförande: Avtappningsventil i primärvärmesystem. Material: Metall Tryckklass: PN40 Fabrikat/typ: Broen Ballomax 750 Dim: DN15 Placeras på lågpunkter.

29 Hkpflj Malmen K / Sid. 29 (54) PSD PSD.111 STYRVENTILER Injusteringsventiler PSD Injusteringsventiler med mätuttag och avtappningsventil RV21 RV61 Tappvattensystem Värmesystem Typ/utförande: Avstängning/Injusteringsventil med uttag för flödesmätning, avtappning och avstängning med gänga alt. lödkopplingar. Fabrikat/typ: TA:s STAD, RSK Dim: DN 20 2 st 25 5 st 32 2 st st

30 Hkpflj Malmen K / Sid. 30 (54) PSD.3 PSD.31 Styrventiler för platsmonterat ställdon Styrventiler för platsmonterat ställdon i vätskesystem Ventiler i värmesystem. Fabrikat: Siemens Landis/Staefa Ställdon ingår i SÖE. Typ: VVF52 Beteckning Ansl. Flöde l/s Kvs Ingår i VVX-enheter: VS01-SV ,71 3,2 VV01-SV ,11 4,0 Fabrikat: Siemens Landis/Staefa Ställdon ingår i SÖE. Typ: VVG41 Beteckning Ansl. Flöde l/s Kvs VS03-SV ,32 4,0 VS04-SV ,40 4,0 101-SV201 15/4 0,12 1,0 101-SV202 15/4 0,12 1,0 101-SV203 15/4 0,12 1,0 101-SV204 15/4 0,12 1,0

31 Hkpflj Malmen K / Sid. 31 (54) PSE PSE.1 PSE.11 SJÄLVVERKANDE VENTILER Temperaturstyrda ventiler Temperaturstyrda ventiler i vätskesystem SV501 Värmesystem Typ/utförande: 2-vägsventil med inbyggd givare som känner det genomströmmande mediet, stänger vid stigande temperatur. Tryckklass: PN16 Fabrikat/typ: Danfoss/FJV Dim: 15 4 st VV01-SV501 Blandningsventil, tappvarmvatten. självverkande. Fabrikat: TA Typ: TA-MATIC 3400 Ansl: 40 Temp: C VV01-SV502 Blandningsventil, tappvarmvatten. självverkande. Fabrikat: TA Typ: TA-MATIC 3400 Ansl: 32 Temp: C

32 Hkpflj Malmen K / Sid. 32 (54) PSE.3 PSE.31 Backventiler Backventiler i vätskesystem BV20 BV60 Tappvattensystem Värmesystem Typ/utförande: Backventil med lödkoppling samt fjäderbelastad kägla, kontrollerbar,typ EA. Material: Avzinkningshärdig mässing. Övrigt: komplett med erf.kopplingar. Tryckklass: PN10 Fabrikat/typ: AT 1159 Dim: DN 20 PSF PSF.1 PSF.141 PSF.1411 AVLEDARE Avledare i vätskesystem Avledare för luft Manuella luftavledare AL2 Manuell avluftning utföres med avluftningsledning samt kulventil som förses med proppning.monteras på högpunkt där AL1 ej får plats eller där så är angivet på ritningarna. Avslutas 1500 mm över golv. PN10. AL3 Lika AL2 men utfört svetsat och för PN 16 R 10 st R 2 st PSF.1412 Automatiska luftavledare AL1 Automatisk luftavledare med inbyggd kulventil. Fabrikat: Armaturjonsson Typ: AJ 8050 Monteras på högpunkter i värme-, köldbärar-, och kylmedelssystem. Redovisas ej på ritning. R 10 st

33 Hkpflj Malmen K / Sid. 33 (54) PSG PSG.24 PSG.260 SÄKERHETSVENTILER OCH SÄKERHETSDON Återströmningsskydd Sammansatta återströmningsskydd BV28 Typ/utförande: AT M Komplett skyddsmodul typ CA för max skyddstäckning av vätskekategori 3 enligt SS-EN DN 15 BV29 Typ/utförande: AT 1168AxxM Skyddsmodul komplett bestående av skyddsdon typ BA med dubbla backventiler och mellanliggande tryckstyrd kammare med dränering,in-och utloppsventiler samt smutsfilter med ventil för dränering.för max skyddstäckning av vätskekategori 4 enligt SS-EN DN 32 2 st DN 40

34 Hkpflj Malmen K / Sid. 34 (54) PT PTB PTB.1 RUMSMONTERADE VÄRMARE OCH KYLARE RUMSVÄRMEAPPARATER Radiatorer MXX-XXX Radiator skall levereras skyddsemballerad. Emballaget skall tas bort av entreprenören i samband med slutrengöring. Radiator skall kopplas bort en gång för målning, tapetsering o dyl av bakomvarande vägg. Radiator skall anslutas med VSX2-12 om ej annat anges. Ex. Beteckning på ritning MC = ansl dim 12 MC21-710/15 = ansl dim 15 Kompaktradiatorer. Fabrikat: Typ: Epecon Modul Compact Tillbehör: - monterad avluftningsventil och bottenplugg - konsoler - vetilkoppel för för 2-rör med vändbar fördelare - vridbar rak ventil med injusteringsmöjlighet typ Danfoss RA-N. DN10 vid anslutningsdimension 12 mm. DN15 vid anslutningsdimension 15 mm. - Termostatventil Danfoss serie RA 2000 Max 21 C MC MC MC MC MC22-910/15 3 st 4 st

35 Hkpflj Malmen K / Sid. 35 (54) PTB.5 PTB.51 Fläktluftvärmare Icke kanalanslutna fläktluftvärmare 101-CV101,-CV102,-CV103,-CV104 4 st Fabrikat/typ: EVECO AB Typ: LVEV50-1 Utförande: Komplett med upphängningsdetaljer. Förlängningsstos Data: Luftflöde: 0,7 m 3 /s Lufttemp o C Pw 10 kw Varvtal 640 rpm Vattentemp C qw 0,12 l/s dpw 2,0 kpa Pm 0,1 kw, 0,85A, 230 V, 1-fas Ljud 50 db(a) PTB.6 PTB.61 Värmerörslingor Värmerörslingor i golvkonstruktion Markvärme- och golvvärmerör enligt PNR.51 Fördelare enligt nedan: VS41: Industrifördelare Thermotech för 8 slingor VS42: Industrifördelare Thermotech för 8 slingor VS43: Industrifördelare Thermotech för 8 slingor VS44: Industrifördelare Thermotech för 8 slingor VS31: Industrifördelare Thermotech för 3 slingor VS32: Industrifördelare Thermotech för 3 slingor Plåtskåp till fördelare ingår i annan handling. PTB.62 Värmerörslingor på vägg RS1 Fabrikat/typ: FMM, RSK Tillbehör: Med regler- och returventil

36 Hkpflj Malmen K / Sid. 36 (54) PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR MATERIAL- OCH VARUFÖRESKRIFTER Allt sanitetsporslin skall vara av enhetligt och samma fabrikat och i vitt utförande om ej annat anges. UTFÖRANDEFÖRESKRIFTER Förstyvningsplåtar, skall ingå. Tyngre sanitära apparat skall monteras på infälld fixtur som ingår i entreprenaden. Fixturen skall förses med upphängningsdon och fästen och skall monteras av entreprenören. PUC PUC.1 TVÄTTSTÄLL, TVÄTTRÄNNOR OCH BIDÉER Tvättställ Föravstängningsventiler skall insättas i kopplingsledningar om ej respektive rum avstängs med separata ventiler i rummet. PUC.11 Tvättställ av porslin Tvättställ för konsolupphängning skall vara utfört enligt SS och SS Tvättställ för direkt upphängning skall vara utfört enligt SS och SS TS1 Utförande: För montering på konsoler. Med fabriksmonterad blandare och bottenventilsats med silventil. Fabrikat/typ: IFÖ Cera 2322 Storlek: 570x435 mm Blandare typ: Tillbehör: Ettgreppsblandare FMM, mjukstängande Konsoler Vattenlåssats i plast mot vägg. TS4 För rörelsehindrade. Utförande: För bultmontering komplett med bultsats. Med fabriksmonterad blandare och bottensats med silventil. Fabrikat/typ: IFÖ tvättställ 2612 Storlek: 600x580 mm Blandare typ: Ettgreppsblandare FMM, mjukstängande och lång spak. Tillbehör: Vattenlåssats i plast mot vägg.

37 Hkpflj Malmen K / Sid. 37 (54) PUE PUE.1 PUE.12 PUE.121 KLOSETTER, URINALER M M Klosetter Väggmonterade klosetter Väggmonterade klosetter av porslin VK2 Utförande: WC-stol för väggmontage med spolcistern samt spolcisterventil. Sits och lock. 460 mm Sitthöjd: Fabrikat/typ: IFÖ Cera 3893 Tillbehör: Fästanordningar och väggtätning Gummimanschett för avlopp Väggfixtur PUF DISKBÄNKAR, TVÄTTBÄNKAR, UTSLAGSBACKAR M M PUF.4 PUF.41 PUF.411 Utslagsbackar och spolbackar Utslagsbackar Utslagsbackar av rostfritt stål UB1 Utförande: Utslagsback med galler och vattenlåsunderdel med silventil samt stänkplåt mot vägg och uppfällbart galler. Storlek: 460 x 335 mm Fabrikat/typ: IFÖ utslagstratt CU44 Tillbehör: Vattenlås av plast till golv / vägg. Blandare: Tvågreppsblandare FMM, RSK Kontrollerbara backventiler (lika BV20 ) monteras i kopplingsrör.

38 Hkpflj Malmen K / Sid. 38 (54) PV PVB PVB.1 UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM TAPPVENTILER, BLANDARE M M I TAPPVATTENSYSTEM Tappventiler och vattenutkastare Förkromat utförande där ej annat anges. PVB.2 Blandare Föravstängningsventil skall monteras på blandare eller i kopplingsledning om ej respektive rum avstängs med separata ventiler i rummet. PVB.21 Duschblandare och duschanordningar BL3 Typ/utförande:Duschblandare, termostat, c/c 160 mm Fabrikat/typ: FMM, RSK Tillbehör: Duschanordning, RSK Blandarfäste PVB.27 Spolblandare BL2 2 st Typ/utförande:Spolblandare, engrepps c/c 40 mm Anslutningar alternerbara med vacuum och backventiler i inloppen. Fabrikat/typ: FMM, RSK Tillbehör: Blandarfäste Slanganslutning Slanghylla

39 Hkpflj Malmen K / Sid. 39 (54) PVC PVC.0 PVC.1 NÖDDUSCHAR OCH ÖGONDUSCHAR Kombinerade nöd- och ögonduschar Nödduschar ND1 2 st Nöd-/ögondusch med skyddsblandare. Fabrikat/typ: Krusman / RSK kombinerad ögon/nöddusch med säkerhetsblandare och draghandtag till golv. Flöde 1,5 l/s. PVD PVD.1 BRANDPOSTER O D Brandposter och brandpostventiler HB2 2 st Handbrandsläckare. Kolsyresläckare 5 kg M (Svenska Tempus) Placeras bl. a i apparatrum/fläktrum. PVD.11 PVD.111 Brandposter Brandposter i skåp på vägg BP1 Lättvattenbrandpost Fabrikat/typ: NOHA Modell 35 Art.nr H Tillbehör: med 30 m slang 25 mm Storlek: 700x1065x285 (bxhxd) Flöde 1,3 l/s vid 6 bar PVD.4 Slangrullar SR10 Slangrulle Fabrikat/typ: Tillbehör: Storlek: Flöde NOHA Modell 120 Art.nr H med 25 m slang 19 mm Ø 600 djup 175 mm 0,7 l/s vid 3 bar

40 Hkpflj Malmen K / Sid. 40 (54) PVK PX PXB PXC PXC.1 UTTAGSPOSTER OCH ARMATURER I OLJESYSTEM ELLER DRIVMEDELSSYSTEM MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM MEDIER I KYLSYSTEM OCH VÄRMEPUMPSSYSTEM MEDIER I VÄRMESYSTEM Värmebärare Driftfyllning av system VS3X med 35% etylenglykol.

41 Hkpflj Malmen K / Sid. 41 (54) R RB ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV INSTALLATIONER Mängd enligt ritning. UTFÖRANDEFÖRESKRIFTER Isolering vid ventiler, termometrar, givare o dyl får ej utföras förrän distanshylsor har monterats. Isolering skall på arbetsplatsområdet förvaras under tak och upplagd min 200 mm från mark. Före montage av isolering skall kontrollant godkänna isoleringen ur kvalitetssynpunkt. Fuktig, trasig eller smutsig isolering skall kasseras. Angiven isolertjocklek gäller färdigmonterad isolervara. Förberedelse för isolering Isolering får ej utföras förrän brandtätning utförts. Provning Provning av isoleringens tjocklek skall utföras. Övrigt Montering av all isolering skall utföras enligt fabrikantens anvisningar.

42 Hkpflj Malmen K / Sid. 42 (54) RBB RBB.21 TERMISK ISOLERING AV RÖRLEDNING Termisk isolering med rörskålar av mineralull på rörledning VV1-, VVC1-, VS1- t.o.m VS4-, VP1- Isolervara: Rörskålar Tjocklek: Serie 42 Isolerutförande: RBC.1 RBC.3 vid reglerventil Ytbeklädnad: Synliga rör enligt RCB.41 KV1- Isolervara: Rörskålar med ytbeklädnad av diffusionstät plastfolie Tjocklek: Serie 40 Isolerutförande: RBC.2 Ytbeklädnad: Synliga rör enligt RCB.41 RBC RBC.1 RBC.2 RBC.3 TERMISK ISOLERING AV FLÄNS, KOPPLING OCH VENTIL E D Termisk isolering med fast isolering på fläns, koppling eller ventil Termisk isolering med fast överisolering på fläns, koppling eller ventil Termisk isolering med avtagbar och återanvändbar överisolering på fläns, koppling eller ventil RC RCB RCB.41 YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ytbeklädnader av plastplåt på isolerad rörledning Plastplåt Rockwool typ Gäller alla nyisolerade, synliga rör. RCC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ FLÄNS, KOPPLING, VENTIL E D Ytbeklädnad enligt RCC.1-RCC.3 utföres på detaljer som överisolerats enligt RBC.1-RBC.3 lika ytbeklädnad på rören i övrigt. RCC.1 Ytbeklädnader med fast isolering på isolerad fläns, koppling eller ventil

43 Hkpflj Malmen K / Sid. 43 (54) RCC.2 RCC.3 Ytbeklädnader med fast överisolering på isolerad fläns, koppling eller ventil Ytbeklädnader med avtagbar och återanvändbar överisolering på isolerad fläns, koppling eller ventil RD RDB RDB.4 ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ångbromsar av plastfolie på isolerad rörledning KV1- Vara i ångbroms.. Plastfolie 0,20 mm. Montering Fogtätas enligt fabrikantens anvisningar. RDC RDC.2 ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ FLÄNS, KOPPLING, VENTIL E D Ångbromsar på isolerad fläns, koppling eller ventil med fast överisolering KV1-

44 Hkpflj Malmen K / Sid. 44 (54) U APPARATER FÖR STYRNING OCH ÖVERVAKNING Komponenter och enheter valda av entreprenören skall kunna fungera tillsammans med övriga komponenter i reglerkedjan så att en fungerande och väl anpassande funktion tillförsäkras. UA UB APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING GIVARE Montering Temperaturgivare inkl dykrör skall monteras i rörledning enligt planritning eller principiellt läge som är angivet på flödesschema. Givare i rörledning skall levereras med dykrör av koppar eller rostfritt stål, anpassat till rörledningsmaterial och isoleringens tjocklek. Givare skall monteras mot vätskans strömningsriktning på rakt rör i snedställd invändigt gängad muff, som med hänsyn till rörmaterialet löds eller svetsas på huvudröret. Givaren kan även monteras i rörböj. Givarhuvud skall monteras utanför isoleringen. UBB.9 Givare för temperatur som tillhandahålls GT R 10 st Temperaturgivare monteras i rörledning enligt ritning eller anvisning från annan entreprenör.

45 Hkpflj Malmen K / Sid. 45 (54) UG UGA MÄTARE MÄTARE MED SAMMANSATT FUNKTION VP01-VM401 Typ/utförande: Mätutrustning för energi bestående av: - Flödesmätare typ indikativ SVM typ HPG - Integreringsverk typ SVM F3 med MBUS ( och 2st extra pulsingångar ) - 2 st temp.givare med dykrör PT100 SVM typ TCF Tryckklass: PN16 Dim/Nominellt: DN40 Flöde: 5,0 m 3 /h UGB UGB.2 UGB.3 MÄTARE FÖR TEMPERATUR Mätare för temperatur, rumsmonterade Mätare för temperatur, rörmonterade MT1 8 st Typ/utförande: Termometer rak modell och med dykrör DN 15 av mässing. Graderad: 0-80 C Fabrikat/typ: RSK

46 Hkpflj Malmen K / Sid. 46 (54) UGC UGC.3 MÄTARE FÖR TRYCK Mätare för tryck, rörmonterade MU1 8 st Mätuttag för tryckmätning Typ/utförande: RSK MP1 2 st Typ/utförande: Tryckmätarsats Mätområde: 0-2,5 bar Husdiameter: 63 mm Fabrikat/typ: Armatec/ AT ,5 Montering: ansluts med rör till värme- och kylsystem för 2-punktsmätning MP2 (primärvärme) Typ/utförande: Mätområde: Fabrikat/typ: Montering: Tryckmätarsats 0-2,5 bar Armatec/ AT med ventil AT st mätventiler AT ansluts med rör för 3-punktsmätning UGE UGE.3 MÄTARE FÖR FLÖDE Mätare för flöde, rörmonterade KV01-KM401 Typ/utförande: Kallvattenmätare med pulsgivare Mätområde: qn = 10 m 3 /h Dim: DN 40 Fabrikat/typ: Armatec/ AT 7061A Pulser 1/10 l. Tillbehör: Patronbackventil AT 7059 M40

47 Hkpflj Malmen K / Sid. 47 (54) Y YT YTB YTB.1 MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning av installationer Förslag till märkning skall överlämnas till beställaren för godkännande innan montering påbörjas. YTB.15 Märkning av vvs-, kyl- och processmedieinstallationer Märkning av motorer Motorer skall märkas enligt ELSÄK-FS 1994:7.Motordata skall anbringas så att de kan avläsas under spänning utan ingrepp i anläggningen. YTB.152 YTB.1526 YTB.154 YTB.155 Märkning av installationer för försörjning med flytande eller gasformigt medium Märkning av gasinstallationer Märkning av brandsläckningsinstallationer Märkning av kylinstallationer YTB.18 Märkning av styr- och övervakningsinstallationer Märkning utföres av installationer ingående i färdiga apparater med apparatlådor och skåp. YTB.2 Skyltning för installationer Förslag till skyltlistor skall överlämnas till beställaren för godkännande innan montering påbörjas. Utformning av skyltar framgår av principritning enligt bilaga 1. YTB.25 YTB.255 YTB.28 Skyltning för vvs-, kyl- och processmedieinstallationer Skyltning för kylinstallationer Skyltning för styr- och övervakningsinstallationer Skyltning utföres av installationer ingående i färdiga apparater med apparatlådor och skåp.

48 Hkpflj Malmen K / Sid. 48 (54) YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Hela anläggningen, gammal som ny installation, skall injusteras och provas. YTC.1 Provning av installationssystem Förutom AMA-text skall för provning gälla: 1. Egenprovning: Entreprenören utför egenprovning, se AFC Samordnad provning: Funktionskontroll skall genomföras, se AFC Vid tid för funktionskontroll skall anläggningen vara driftsatt och injusterad vilket innebär att alla vidimerade protokoll över egenprovning skall finnas framme för t.ex komponent- och materialprovning, tryck- och täthetsprovning, säkerhetsbesiktningar, injusteringar. YTC.15 YTC.152 YTC.1521 Provning av vvs-, kyl- och processmediesystem Provning av system för försörjning med flytande eller gasformigt medium Provning av tappvattensystem Varmvatten skall provas med avseende på utgående temperatur. YTC.153 YTB.154 YTC.155 YTC.156 Provning av avloppsvattensystem och pneumatiska avfallstransportsystem Märkning av brandsläckningsinstallationer Provning av kylsystem Provning av värmesystem Föreskriven normbesiktning som skall utföras av certifierat kontrollorgan eller annan föreskriven besiktning eller provning anbefalld av myndighet, skall ombesörjas i angiven omfattning och bekostas av entreprenören.

49 Hkpflj Malmen K / Sid. 49 (54) YTC.18 Provning av styr- och övervakningssystem Provning utföres av installationer ingående i färdiga apparater med apparatlådor och skåp. YTC.2 YTC.25 Injustering av installationssystem Injustering av vvs-, kyl- och processmediesystem Injustering får ej utföras förrän samtliga arbeten (även sidoentreprenader) som kan påverka injusteringen, är slutförda. Före injustering skall pumpar ha varit i kontinuerlig drift en längre tid, dock minst en vecka, samt sil i rörledning rengjorts. YTC.252 YTC.2521 Injustering av system för försörjning med flytande eller gasformigt medium Injustering av tappvattensystem Flöde för VVC-krets skall injusteras så att totalt flöde fördelas på samtliga stammar. Beställaren tillhandahåller injusteringsvärden. YTC.254 YTC.256 Injustering av brandsläckningssystem Injustering av värmesystem Systemet skall injusteras till i handlingarna föreskrivna värden. Injustering får ej påbörjas förrän entreprenören, från sidoentreprenör inhämtat aktuella/reviderade tryck- och flödesuppgifter för slutligt valda installerade luftvärmare och styrventiler samt aktuella glykol/vattenblandningar. Injustering av pumpcirkulationssystem: Pumpcirkulationssystem, såsom värme-/köldbärarsystem, radiatorsystem o dyl skall injusteras vid max belastningsfall dvs fullt flöde enligt följande arbetsgång. Sekundärkretsar med egen pump skall injusteras var för sig före injustering av huvudsystem.

50 Hkpflj Malmen K / Sid. 50 (54) 1 Samtliga strypventiler vid luftvärmare, radiatorer, gruppventiler etc inställs till aktuella förinställningsvärden (k v - värden) 2 Samtliga styrventiler för luftvärmare etc tvångsställs i öppet läge. För att säkerställa att termostatventiler är helt öppna skall montage av termostatdel ske efter slutförda injusteringar och provningar. 3 Flödet genom gruppstyrventiler i samtliga delsystem mäts samt korrigeras vid behov tills korrekt flöde erhålls. 4 Luftvärmares strypventiler i huvud- och sekundärkretsar kontrolleras. Flödet mäts samt korrigeras vid behov tills korrekt flöde erhålls. 5 Punkterna 3 och 4 upprepas tills föreskrivet korrekt flöde erhålls. Observera att arbetsgången kan innebära att punkterna 3 och 4 måste upprepas flera gånger för erhållande av godtagbara flöden. Delsystem med magnetventiler: Ej spänningsatt (strömlös) magnetventil skall normalt vara helt stängd. YTC.28 Injustering av styr- och övervakningssystem Injustering utföres av installationer ingående i färdiga apparater med apparatlådor och skåp.

51 Hkpflj Malmen K / Sid. 51 (54) YU YUC YUC.5 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER BYGGHANDLINGAR FÖR INSTALLATIONER Bygghandlingar för vvs-, kyl- och processmedieinstallationer Entreprenören skall till beställaren överlämna handlingar för i entreprenaden ingående elapparater för granskning och godkännande innan tillverkning påbörjas. För elmotorer lämnas uppgift till el- och SÖ-entreprenör om: - märkström - startstöm - starttid - inställningsvärden för överströmsskydd - där anslutning får väljas av entreprenören, eller där entreprenören får göra utbyte, svarar entreprenören för upprättande av handlingar och eventuella kostnader eller följdkostnader av detta. YUC.8 Bygghandlingar för styr- och övervakningsinstallationer Bygghandlingar utföres av installationer ingående i färdiga apparater med apparatlådor och skåp. YUE YUE.5 UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER Underlag för relationshandlingar för vvs-, kyl- och processmedieinstallationer Ventilmärkning enligt ventilförteckning skall anges för respektive ventil på ritningskopiorna. YUH YUH.8 YUJ YUJ.5 DRIFTINSTRUKTIONER FÖR INSTALLATIONER Driftinstruktioner för styr- och övervakningsinstallationer Driftinstruktioner utföres av installationer ingående i färdiga apparater med apparatlådor och skåp. UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR INSTALLATIONER Underlag för driftinstruktioner för vvs-, kyl- och processmedieinstallationer Om det i datablad broschyr o dyl finns sådant som ej gäller för den aktuella anläggningen skall detta strykas alternativt skall det gällande tydligt markeras. Underlaget skall levereras till beställaren i 2 omgångar. Underlaget skall vara överlämnat i samband med anmälan till funktionskontroll. YUK YUK.8 UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Underhållsinstruktioner för styr- och övervakningsinstallationer Underhållsinstruktioner utföres av installationer ingående i färdiga apparater med apparatlådor och skåp.

52 Hkpflj Malmen K / Sid. 52 (54) YUL YUL.5 UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Underlag för underhållsinstruktioner för vvs-, kyl- och processmedieinstallationer Om det i datablad broschyr o dyl finns sådant som ej gäller för den aktuella anläggningen skall detta strykas alternativt skall det gällande tydligt markeras. Underlag för underhållsinstruktioner skall innehålla: - tillverkarnas underhållsinstruktioner och underhållsrutiner för i entreprenaden ingående utrustningar, apparater och komponenter. - beskrivning av förebyggande underhåll och felavhjälpande åtgärder. Omfattning och periodicitet skall vara angivna för tidsbestämda översyner och periodiska kontroller. - förteckning över reservdelar som är lämpliga att bytas ut av underhållspersonal. Av förteckningen skall framgå uppgifter om fabrikat, typ, tillverkningsnummer och inköpsställe samt eventuella kompletterande data. Uppgifterna skall sammanställas i objektkort. Underlaget skall levereras till beställaren i 2 omgångar. Underlaget skall överlämnas vid anmälan till funktionskontroll. YUL.56 Underlag för underhållsinstruktioner för värmeinstallationer
