1 Antal blad 56 Blad nr 1 BYGGHANDLING GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR HKP 14 o 15 OMBYGGNAD BYGGNAD 021 BESKRIVNING RÖR UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD TORBJÖRN JOHNSSON KJELL HEDMAN DATUM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H TORBJÖRN JOHNSSON A ANSVARIG TORBJÖRN JOHNSSON K / REV

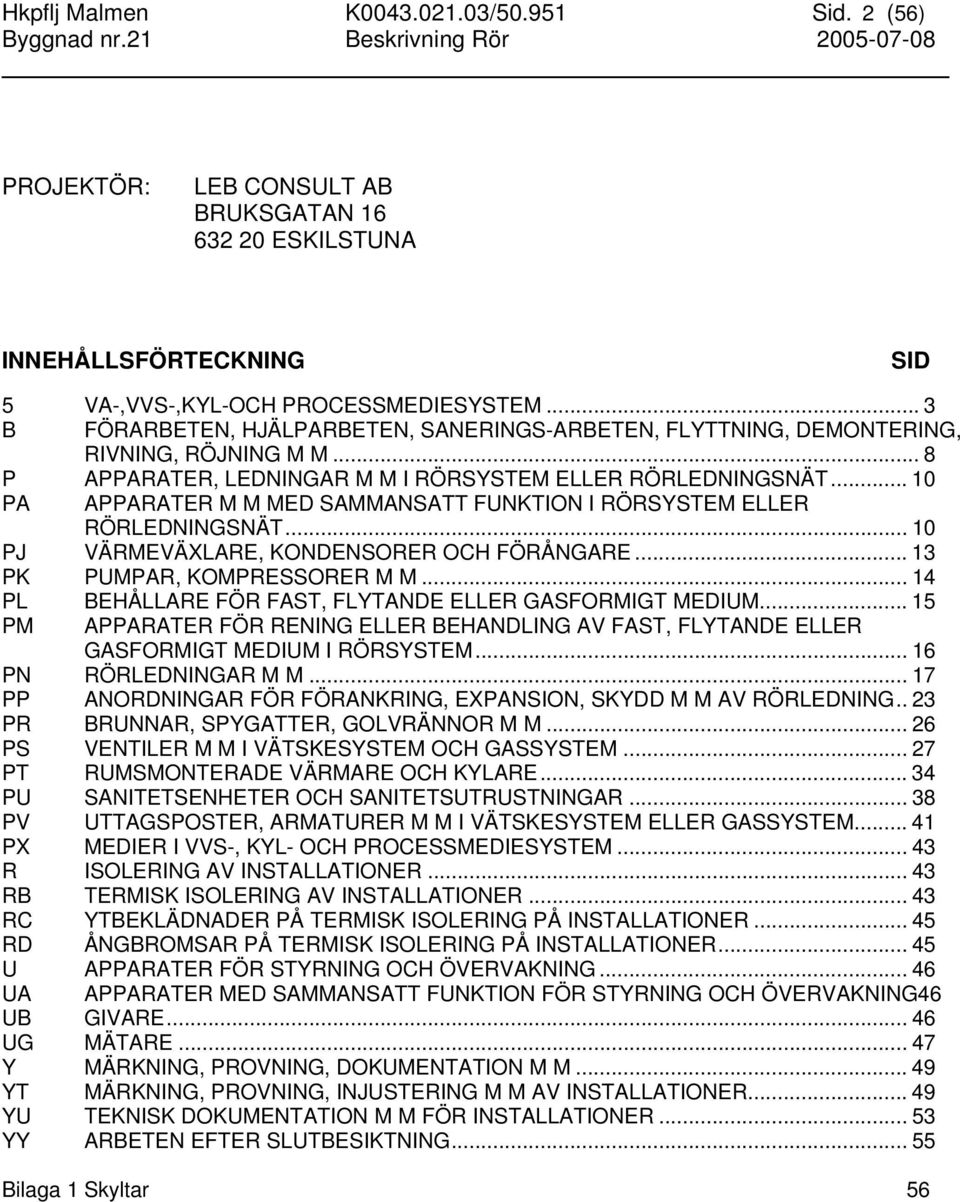

2 Hkpflj Malmen K / Sid. 2 (56) PROJEKTÖR: LEB CONSULT AB BRUKSGATAN ESKILSTUNA INNEHÅLLSFÖRTECKNING SID 5 VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM... 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 8 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PA APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PJ VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE PK PUMPAR, KOMPRESSORER M M PL BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM PM APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM PN RÖRLEDNINGAR M M PP ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING.. 23 PR BRUNNAR, SPYGATTER, GOLVRÄNNOR M M PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM PT RUMSMONTERADE VÄRMARE OCH KYLARE PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR PV UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM PX MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM R ISOLERING AV INSTALLATIONER RB TERMISK ISOLERING AV INSTALLATIONER RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER RD ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER U APPARATER FÖR STYRNING OCH ÖVERVAKNING UA APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING46 UB GIVARE UG MÄTARE Y MÄRKNING, PROVNING, DOKUMENTATION M M YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YY ARBETEN EFTER SLUTBESIKTNING Bilaga 1 Skyltar 56

3 Hkpflj Malmen K / Sid. 3 (56) Denna beskrivning ansluter till AMA VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM Beskrivningen omfattar följande installationsdelar. 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D 54 BRANDSLÄCKNINGSSYSTEM 55 KYL- OCH VÄRMEPUMPSYSTEM 56 VÄRMESYSTEM Beskrivningen behandlar respektive installationsdel gemensamt under AMA:s olika koder. Denna beskrivning är upprättad som mängdbeskrivning med mängduppgifter för sakvaror men utan mängduppgifter för rörledningar, isolering, inkopplingar och proppningar. Mängder för dessa hämtas från ritningar. Mängd som inte kan bestämmas förrän efter utförandet anges reglerbar och betecknas med R framför den antagna mängdangivelsen. Byggobjektet Består av ombyggnad av befintlig byggnad 21. Funktionsöversikt Se flödesscheman. 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem Tappkallvatten finns indraget i tvättrum 114, där mätning sker. Tappvarmvatten alstras i befintlig VVX i apparatrum 203. Befintligt VVC-system bibehålls. Nydragningar av tappvattenledningar i våtutrymmen efter nya ytskikt, nya blandare installeras.

4 Hkpflj Malmen K / Sid. 4 (56) 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D Avloppsvattensystem Spill- och dagvattenledningar om- och nydrages delvis. Anpassningar vid golvbrunnar till nya ytskikt. Byte av porslin. Befintligt avlopp i golv bibehålles men proppas där våtenheter utgår. 54 BRANDSLÄCKNINGSSYSTEM Sammansatta släcksystem Två befintliga brandposter anslutna till tappkallvattenledning finns i korridor på varje plan. Handbrandsläckare i apparatrum och fläktrum. 55 KYL- OCH VÄRMEPUMPSYSTEM / RÖRSYSTEM Kylsystem Vätskekylaggregat med pumpgrupp installeras utomhus. Kylkulvert dras in i byggnad 21 där kylväxlare, pumpgrupp och säkerhetsutrustning installeras. Kontorsrum, expeditioner, pausrum, grupprum m m förses med fläktkonvektorer för kombinerad värme/torr kyla. Luftbehandlingssystem till dessa lokaler är försedda med kylbatteri som ansluts till köldbärarsystemet.

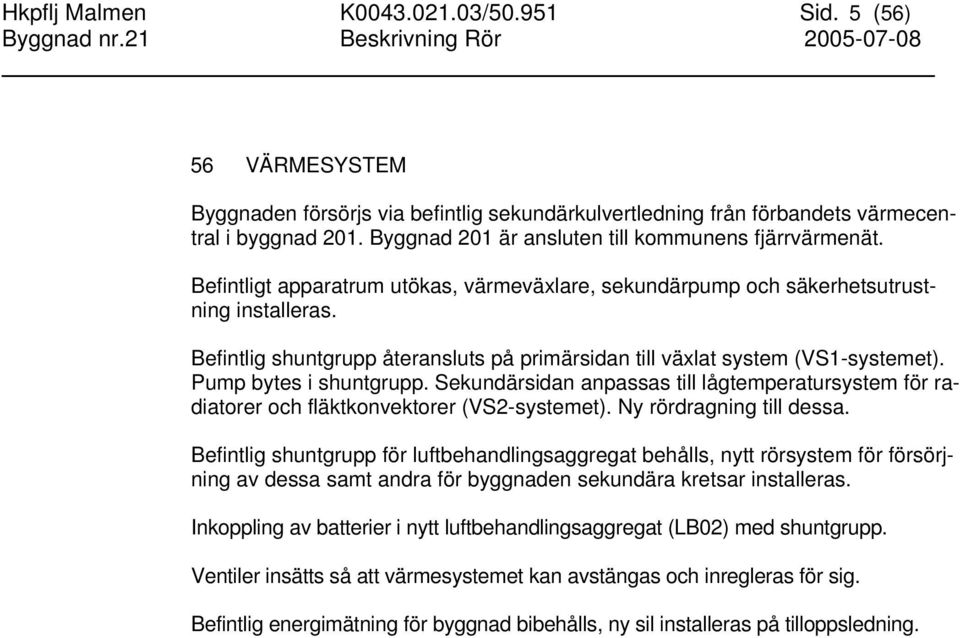

5 Hkpflj Malmen K / Sid. 5 (56) 56 VÄRMESYSTEM Byggnaden försörjs via befintlig sekundärkulvertledning från förbandets värmecentral i byggnad 201. Byggnad 201 är ansluten till kommunens fjärrvärmenät. Befintligt apparatrum utökas, värmeväxlare, sekundärpump och säkerhetsutrustning installeras. Befintlig shuntgrupp återansluts på primärsidan till växlat system (VS1-systemet). Pump bytes i shuntgrupp. Sekundärsidan anpassas till lågtemperatursystem för radiatorer och fläktkonvektorer (VS2-systemet). Ny rördragning till dessa. Befintlig shuntgrupp för luftbehandlingsaggregat behålls, nytt rörsystem för försörjning av dessa samt andra för byggnaden sekundära kretsar installeras. Inkoppling av batterier i nytt luftbehandlingsaggregat (LB02) med shuntgrupp. Ventiler insätts så att värmesystemet kan avstängas och inregleras för sig. Befintlig energimätning för byggnad bibehålls, ny sil installeras på tilloppsledning.

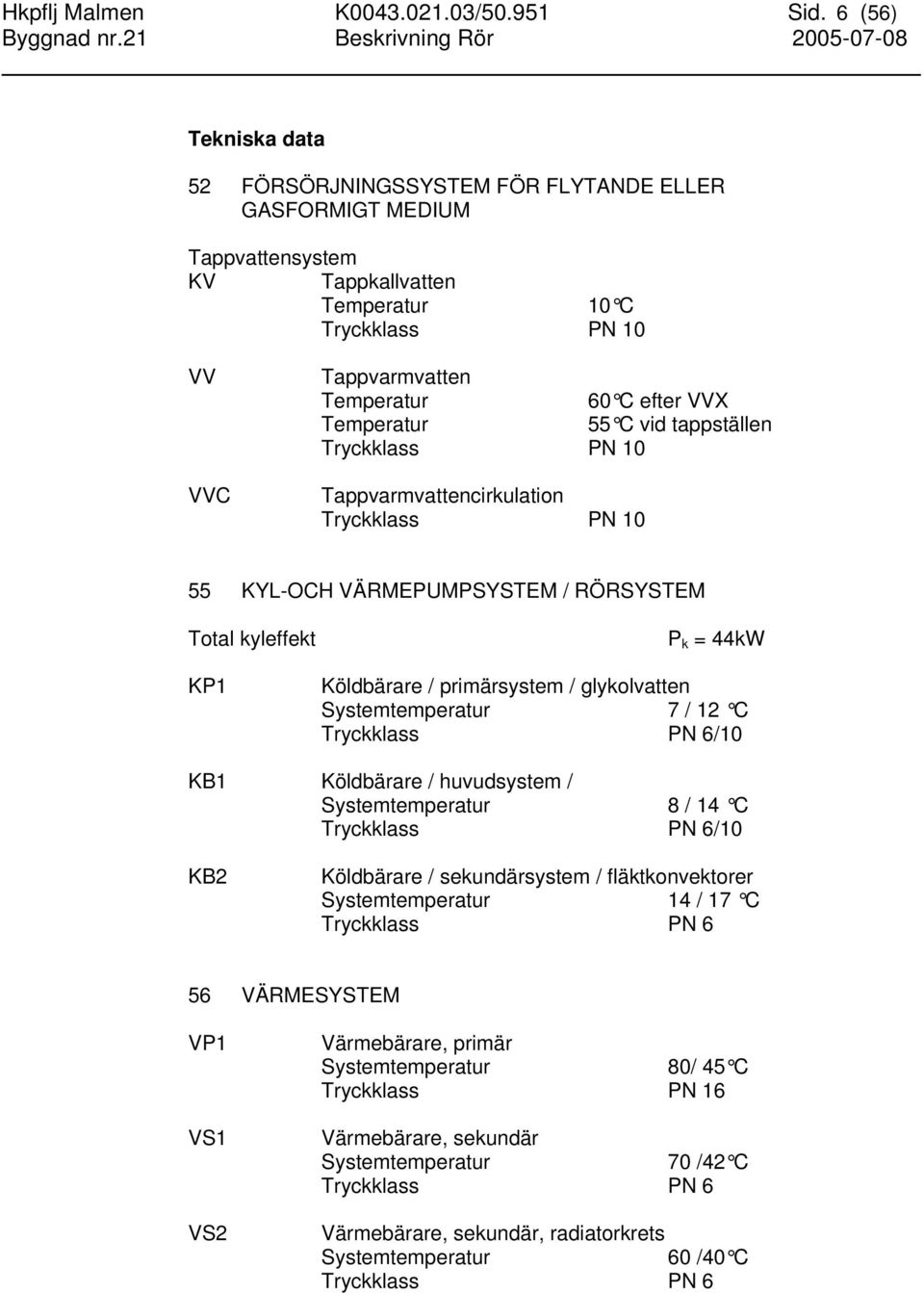

6 Hkpflj Malmen K / Sid. 6 (56) Tekniska data 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem KV Tappkallvatten Temperatur 10 C Tryckklass PN 10 VV VVC Tappvarmvatten Temperatur 60 C efter VVX Temperatur 55 C vid tappställen Tryckklass PN 10 Tappvarmvattencirkulation Tryckklass PN KYL-OCH VÄRMEPUMPSYSTEM / RÖRSYSTEM Total kyleffekt KP1 P k = 44kW Köldbärare / primärsystem / glykolvatten Systemtemperatur 7 / 12 C Tryckklass PN 6/10 KB1 Köldbärare / huvudsystem / Systemtemperatur 8 / 14 C Tryckklass PN 6/10 KB2 Köldbärare / sekundärsystem / fläktkonvektorer Systemtemperatur 14 / 17 C Tryckklass PN 6 56 VÄRMESYSTEM VP1 VS1 VS2 Värmebärare, primär Systemtemperatur 80/ 45 C Tryckklass PN 16 Värmebärare, sekundär Systemtemperatur 70 /42 C Tryckklass PN 6 Värmebärare, sekundär, radiatorkrets Systemtemperatur 60 /40 C Tryckklass PN 6

7 Hkpflj Malmen K / Sid. 7 (56) Eldata Systemspänning Manöverspänning 400/230 V, 50 Hz 24 V, 50 Hz Beteckningar dpw = tryckskillnad, vatten P = motoreffekt Pv = värmeeffekt Pk = kyleffekt qw = vattenflöde twi = ingående vattentemperatur twu = utgående vattentemperatur H = tryckhöjd, uppfordringshöjd UTFÖRANDEFÖRESKRIFTER Miljöbetingelser Korrosivitetsklass för produkter inomhus C2. Korrosivitetsklass för produkter utomhus C4. Temperaturkrav Verkstäder, förråd +20 C. Lokaler med krav på kyla +22 ± 2 C vid uteförhållande lika med eller under +27 C och RH 50%. Ljudkrav Från installationer kontinuerligt Kopiering, Pentryn, Uppehållsrum: Kontor, Grupprum, Order- Lektionssalar, Elevrum Vilrum: Övrigt: Momentana ljud: 40 db(a) 35 db(a) 30 db(a) 45 db(a) 5 db högre

8 Hkpflj Malmen K / Sid. 8 (56) B BBC BBC.5 FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M UNDERSÖKNINGAR O D Undersökningar av vvs-, kyl- och processmediesystem Entreprenören skall vid besök på plats undersöka omfattning och status på material som skall bibehållas och meddela beställaren om oklarheter föreligger. Ledningar kontrolleras vid rensrör och inkopplingsställen. BD BDV BDV.5 SANERINGSARBETEN SANERING AV INSTALLATIONER Sanering av vvs-, kyl- och processmedieinstallationer Renspolning av befintliga rör som skall bibehållas utföres. BE BEB BEB.5 FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING Flyttning av vvs-, kyl- och processmedieinstallationer Flyttning av befintliga radiatorer enligt ritning. BED BED.5 RIVNING Rivning av vvs-, kyl- och processmedieinstallationer Rivningsarbetets omfattning framgår av bifogade demonteringsritningar samt beskrivande text nedan. Anbudsgivare är skyldig att på plats skaffa sig kännedom om rivningsarbeternas omfattning. Vid rivning av apparat och utrustning skall även ingå att demontera tillhörande utrustning såsom blandare på vägg, utanpåliggande rör och dylikt där ej annat anges. Entreprenören skall transportera bort rivningsavfall till container uppställd inom arbetsområdet av byggentreprenören. Material som rivs och som beställaren skall disponera, skall transporteras till av beställaren anvisad plats. Innan rivningsarbetet påbörjas skall entreprenören kontrollera om den befintliga installationen innehåller asbest. Förekommer asbest eller asbesthaltigt material i byggnaden skall Arbetarskyddsstyrelsens anvisningar AFS 1996:13 beaktas.

9 Hkpflj Malmen K / Sid. 9 (56) Övergripande översikt över rivningen: Värmesystem: I undercentral rivs primärledningar i omfattning att anslutning kan ske till ny växlare, samt att växlat vatten kan anslutas till shuntgrupper. Utanför VVS-rum sker rivning enligt ritningar. De enheter som inte finns kvar i läge enligt bygghandlingarna ska rivas, alternativt demonteras och flyttas. Tappvatten: I våtrum demonteras fördelnings- och anslutningsledningar i erforderlig omfattning. Befintligt porslin och blandare bytes. Spillvatten Befintligt spillvattensystem rivs där det inte längre ska vara i drift.

10 Hkpflj Malmen K / Sid. 10 (56) P PA PAK APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER PAK.5212 Vätskekylaggregat, typ enhetsaggregat, med luftkyldkondensor KA01 1 st Utförande: Luftkylt vätskekylaggregat för montering utomhus. Fabrikat/typ: AQS/Climaveneta HPAT0182/B/P Aggregatet skall vara utfört för montering utomhus. Aggregatets utrustning skall inkludera: Allmänt Hölje i Peraluman (aluminiumlegering) med ljudisolerat kompressorutrymme. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning inkluderar expansionsventiler i vätskeledningarna, temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt flödesvakt av paddeltyp. Isolerad runt om med 9 mm cellplastisolering och försedd med termostatreglerad värmekabel som skyddar den mot frysning ner till -10 C utetemperatur. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning inkluderar vevhusvärmare, driftfyllning med esterolja, oljesynglas, avstängningsventil med tryckmätningsuttag i suganslutningen, lågtrycksvakt (ej justerbar), högtrycksvakt med manuell återställning (ej justerbar), avstängningsventil med tryckmätningsuttag i hetgasanslutningen, inbyggt termiskt motorskydd i form av termistorkedja inbakad i motorlindningen samt startfördröjning. Kyleffektreglering genom start och stopp av kompressorerna. Fabrikat Copeland. Luftkyld kondensor med batterier utfört av kopparrör och aluminiumlameller, galler som skyddar batterierna samt direktdrivna fläktar av axialtyp. Motorer med inbyggda termiska motorskydd. Tryckstyrd kondenseringsregulator som styr kondensorfläktarnas varvtal steglöst. Interna köldmedieledningar med säkerhetsventil i hetgasledningarna samt torkfilter och synglas med fuktindikering i vätskeledningarna. Isolerad sugledningar. Driftfyllning med köldmedium HFC407C. Köldbärarutrustning Flödesvakt av paddeltyp. Interna köldbärarledningar isolerade med 13 mm cellplastisolering. Smutsfilter. Säkerhetsventil.

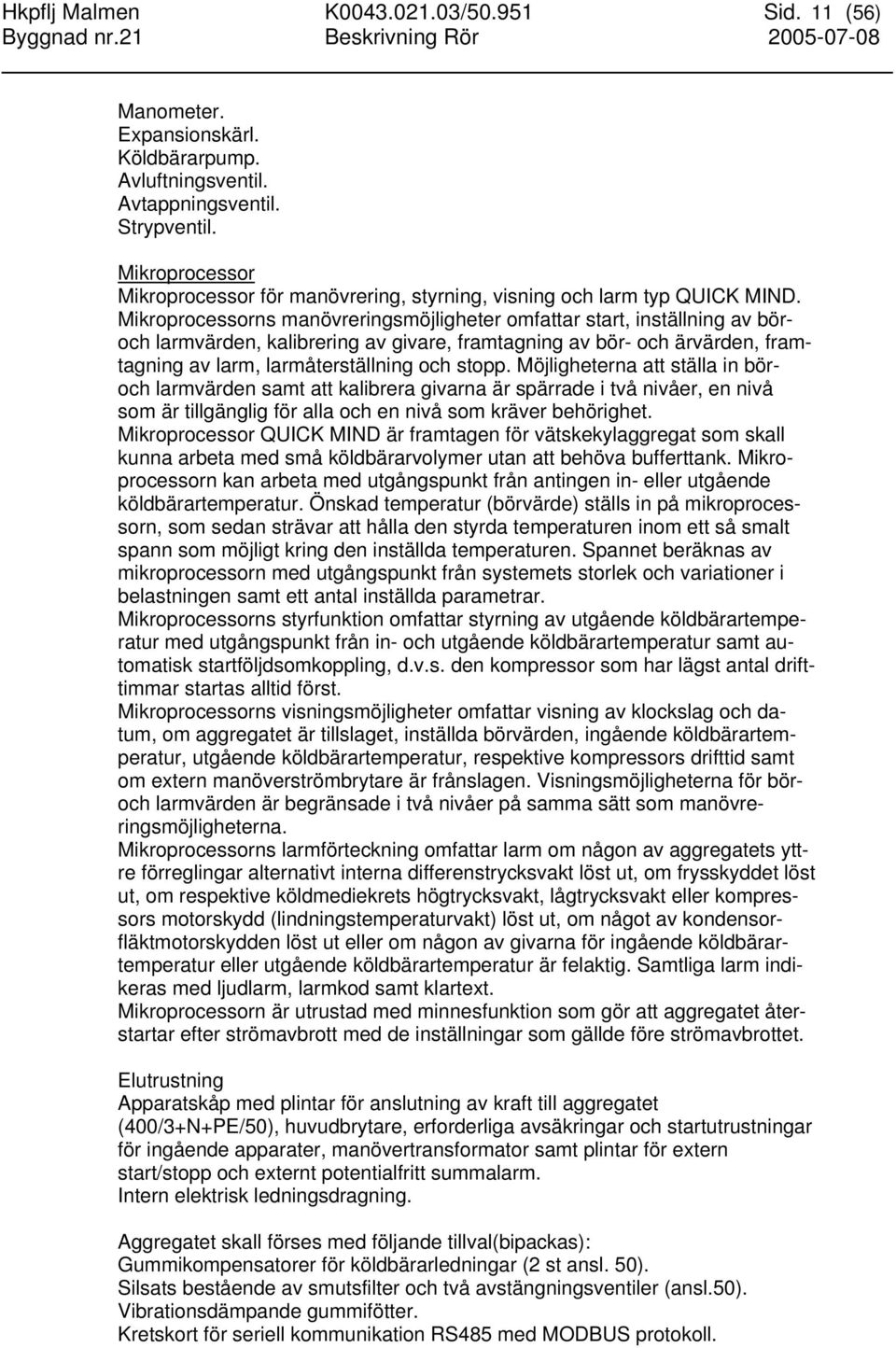

11 Hkpflj Malmen K / Sid. 11 (56) Manometer. Expansionskärl. Köldbärarpump. Avluftningsventil. Avtappningsventil. Strypventil. Mikroprocessor Mikroprocessor för manövrering, styrning, visning och larm typ QUICK MIND. Mikroprocessorns manövreringsmöjligheter omfattar start, inställning av böroch larmvärden, kalibrering av givare, framtagning av bör- och ärvärden, framtagning av larm, larmåterställning och stopp. Möjligheterna att ställa in böroch larmvärden samt att kalibrera givarna är spärrade i två nivåer, en nivå som är tillgänglig för alla och en nivå som kräver behörighet. Mikroprocessor QUICK MIND är framtagen för vätskekylaggregat som skall kunna arbeta med små köldbärarvolymer utan att behöva bufferttank. Mikroprocessorn kan arbeta med utgångspunkt från antingen in- eller utgående köldbärartemperatur. Önskad temperatur (börvärde) ställs in på mikroprocessorn, som sedan strävar att hålla den styrda temperaturen inom ett så smalt spann som möjligt kring den inställda temperaturen. Spannet beräknas av mikroprocessorn med utgångspunkt från systemets storlek och variationer i belastningen samt ett antal inställda parametrar. Mikroprocessorns styrfunktion omfattar styrning av utgående köldbärartemperatur med utgångspunkt från in- och utgående köldbärartemperatur samt automatisk startföljdsomkoppling, d.v.s. den kompressor som har lägst antal drifttimmar startas alltid först. Mikroprocessorns visningsmöjligheter omfattar visning av klockslag och datum, om aggregatet är tillslaget, inställda börvärden, ingående köldbärartemperatur, utgående köldbärartemperatur, respektive kompressors drifttid samt om extern manöverströmbrytare är frånslagen. Visningsmöjligheterna för böroch larmvärden är begränsade i två nivåer på samma sätt som manövreringsmöjligheterna. Mikroprocessorns larmförteckning omfattar larm om någon av aggregatets yttre förreglingar alternativt interna differenstrycksvakt löst ut, om frysskyddet löst ut, om respektive köldmediekrets högtrycksvakt, lågtrycksvakt eller kompressors motorskydd (lindningstemperaturvakt) löst ut, om något av kondensorfläktmotorskydden löst ut eller om någon av givarna för ingående köldbärartemperatur eller utgående köldbärartemperatur är felaktig. Samtliga larm indikeras med ljudlarm, larmkod samt klartext. Mikroprocessorn är utrustad med minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Elutrustning Apparatskåp med plintar för anslutning av kraft till aggregatet (400/3+N+PE/50), huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp och externt potentialfritt summalarm. Intern elektrisk ledningsdragning. Aggregatet skall förses med följande tillval(bipackas): Gummikompensatorer för köldbärarledningar (2 st ansl. 50). Silsats bestående av smutsfilter och två avstängningsventiler (ansl.50). Vibrationsdämpande gummifötter. Kretskort för seriell kommunikation RS485 med MODBUS protokoll.

12 Hkpflj Malmen K / Sid. 12 (56) Data: Kyleffekt 45,4 kw Köldbärare 35% etylénglykol Köldbärartemperatur in/ut 12/7 C Köldbärarflöde 2,44 l/s Tillgängligt tryck till köldbärarsystemet 134 kpa Försmutsningsfaktor i förångaren 0, m² C/W Ingående lufttemperatur till kondensorn 27 C Antal köldmediekretsar 2 Effektreglering 100/50/0 % Köldmedium HFC407C Ljudtrycksnivå vid avstånd 10 m och fritt fält 46 db(a) Anslutningsspänning 400/3+N+PE/50

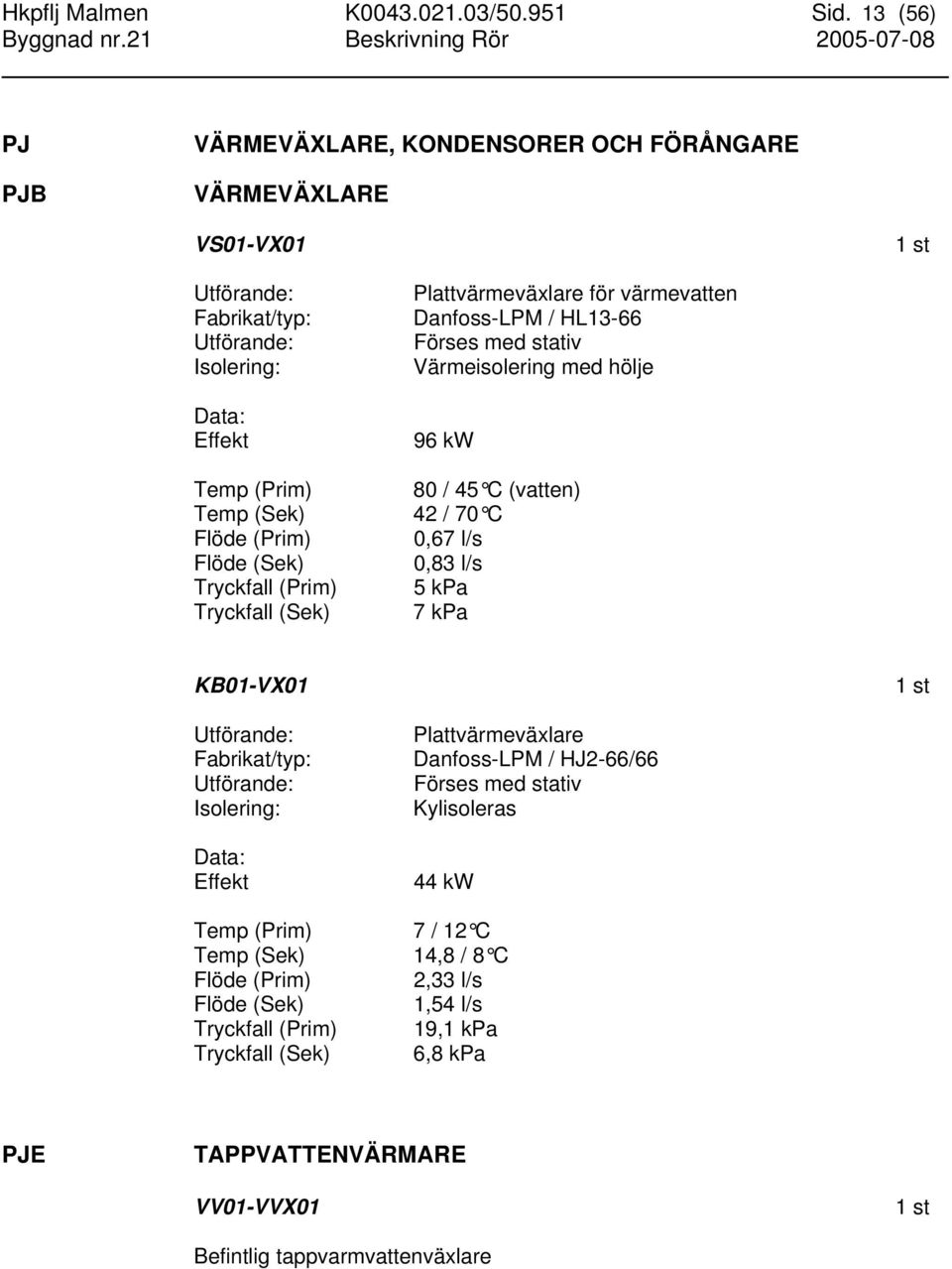

13 Hkpflj Malmen K / Sid. 13 (56) PJ PJB VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE VÄRMEVÄXLARE VS01-VX01 1 st Utförande: Fabrikat/typ: Utförande: Isolering: Data: Effekt Plattvärmeväxlare för värmevatten Danfoss-LPM / HL13-66 Förses med stativ Värmeisolering med hölje 96 kw Temp (Prim) 80 / 45 C (vatten) Temp (Sek) 42 / 70 C Flöde (Prim) 0,67 l/s Flöde (Sek) 0,83 l/s Tryckfall (Prim) 5 kpa Tryckfall (Sek) 7 kpa KB01-VX01 1 st Utförande: Fabrikat/typ: Utförande: Isolering: Data: Effekt Plattvärmeväxlare Danfoss-LPM / HJ2-66/66 Förses med stativ Kylisoleras 44 kw Temp (Prim) 7 / 12 C Temp (Sek) 14,8 / 8 C Flöde (Prim) 2,33 l/s Flöde (Sek) 1,54 l/s Tryckfall (Prim) 19,1 kpa Tryckfall (Sek) 6,8 kpa PJE TAPPVATTENVÄRMARE VV01-VVX01 1 st Befintlig tappvarmvattenväxlare

14 Hkpflj Malmen K / Sid. 14 (56) PK PUMPAR, KOMPRESSORER M M Där ej annat anges ingår motorskyddsbrytare, kontaktor, frekvensomvandlare, säkerhetsbrytare o dyl i annan entreprenad /annat installationssystem. Drivaggregat - elmotorer Elmotorns kapslingsklass skall anpassas efter motorns placering enligt SS-EN PKB PUMPAR Vid montering på pumppelare gäller generellt att pumppelare skall vara av stålplåt 500 mm hög. Den skall fyllas med betong och isoleras från golv med 4 st korkgummiplattor samt vibrationsplattor mellan pump och pelare. VVC1-P01 1 st Befintlig Varmvattencirkulationspump. VS01-PV01 1 st Huvudpump, enkelpump, våt motor med integrerad konstanttrycksreglering. Utförande: Fabrikat/typ: Grundfos / Magna UPE serie 2000 Data: Flöde 0,8 l/s Tryckhöjd 40 kpa Motoreffekt 0,25 kw 1x240V Tillbehör: Pumppelare, fjärrkontroll KB01-PK01 1 st Köldbärarpump, enkelpump, torr motor med integrerad reglering. Utförande: Fabrikat/typ: Grundfos/ TPE Serie 2000 Data: Flöde 1,56 l/s Tryckhöjd 60 kpa Motoreffekt 0,9 kw, 1x240V Tillbehör: Pumppelare, dropplåt, fjärrkontroll

15 Hkpflj Malmen K / Sid. 15 (56) PL PLB BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM KP01-BLK01 1 st Blandningskärl - glykol/vatten Utförande: Av polyeten, med lock och volymgradering, för blandning av glykol och vatten till kylanläggning. Primär köldbärarkrets uppfylles med 35% etylenglykol. Förses med 1 st kulventil, 1 st backventil, 1 st koppling, 1 st växelventil, 1 st handpump DN 20, 1 st avtappning DN15, vagn med hjul Volym: 60 l Fabrikat/typ: Shuntab/ BLK 60 PLC EXPANSIONSKÄRL O D PLC.4 PLC.411 Slutna expansionskärl Slutna expansionskärl med skilda rum för vätska och gas samt med anordning för tryckhållning VS01-EX01 1 st Expansionssystem för sekundärt värmesystem. Typ/utförande: Förtryckt expansions kärl för slutet system, förtryck 1,5 bar Fabrikat/typ : AT 8363A Volym: 80 l Tillbehör: Komplett med säkerhetsventil AT ,5-20 Manometer med signalgivare AT Kontrollmanometerventil AT och luftare AT Spilledning av kopparrör från säkerhetsventil till golvbrunn. KP01-EX01 1 st Expansionssystem för primärt köldbärarsystem. Typ/utförande: Förtryckt expansions kärl för slutet system, förtryck 1,5 bar Fabrikat/typ : AT 8363A Volym: 18 l Media: 35% etylenglykol Tillbehör: Komplett med säkerhetsventil AT ,5-20 Manometer med signalgivare AT Kontrollmanometerventil AT och luftare AT Spilledning av kopparrör från säkerhetsventil till blandningskärl.

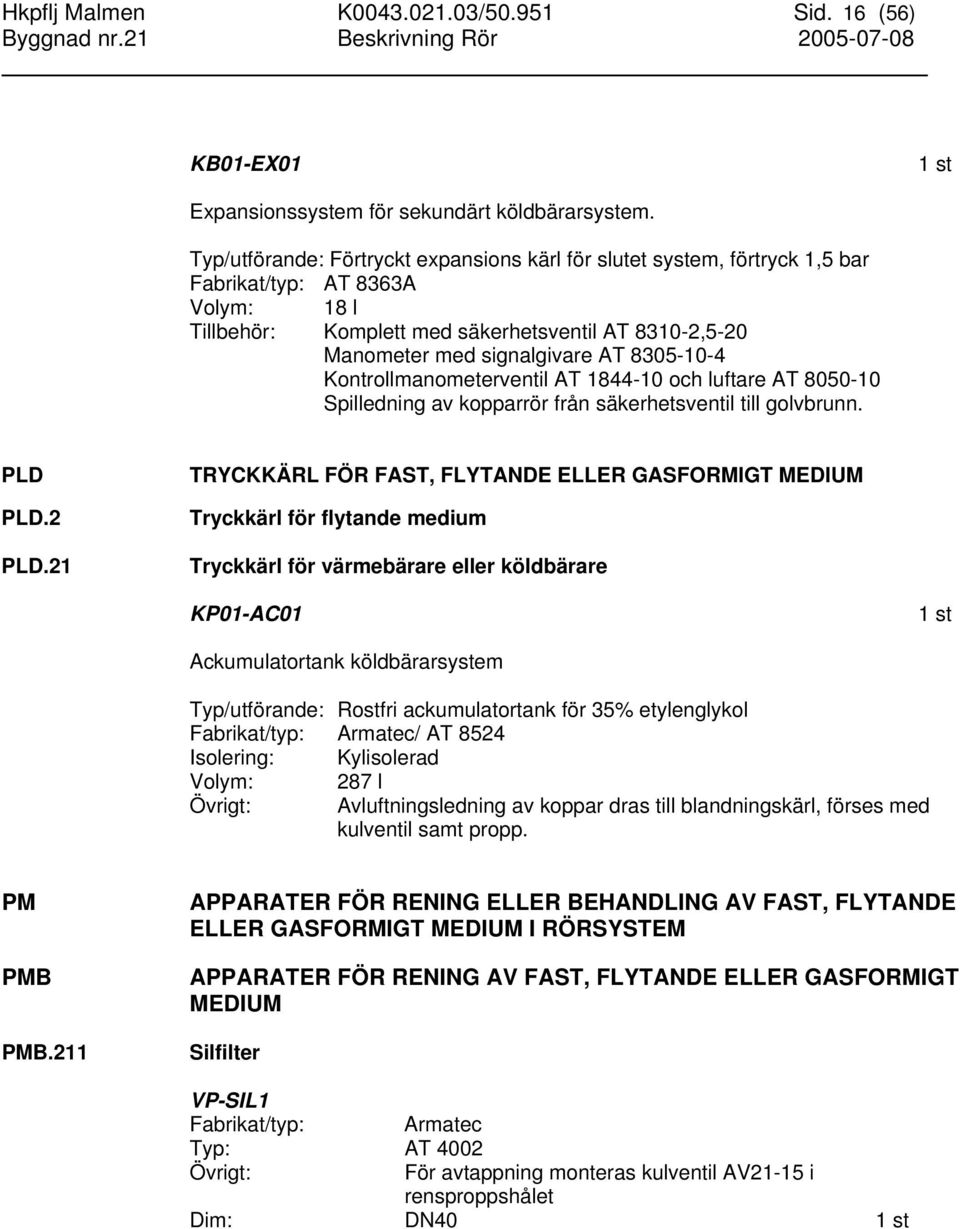

16 Hkpflj Malmen K / Sid. 16 (56) KB01-EX01 1 st Expansionssystem för sekundärt köldbärarsystem. Typ/utförande: Förtryckt expansions kärl för slutet system, förtryck 1,5 bar Fabrikat/typ: AT 8363A Volym: 18 l Tillbehör: Komplett med säkerhetsventil AT ,5-20 Manometer med signalgivare AT Kontrollmanometerventil AT och luftare AT Spilledning av kopparrör från säkerhetsventil till golvbrunn. PLD PLD.2 PLD.21 TRYCKKÄRL FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Tryckkärl för flytande medium Tryckkärl för värmebärare eller köldbärare KP01-AC01 1 st Ackumulatortank köldbärarsystem Typ/utförande: Rostfri ackumulatortank för 35% etylenglykol Fabrikat/typ: Armatec/ AT 8524 Isolering: Kylisolerad Volym: 287 l Övrigt: Avluftningsledning av koppar dras till blandningskärl, förses med kulventil samt propp. PM PMB PMB.211 APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM APPARATER FÖR RENING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Silfilter VP-SIL1 Fabrikat/typ: Armatec Typ: AT 4002 Övrigt: För avtappning monteras kulventil AV21-15 i rensproppshålet Dim: DN40 1 st

17 Hkpflj Malmen K / Sid. 17 (56) PN RÖRLEDNINGAR M M Mängd enligt ritning. 1:a siffra efter systembeteckning anger systemnummer. 2:a siffra efter systembeteckning anger material. Entreprenör är ansvarig för kostnader, som åsamkas beställaren genom kvarlämnade föremål eller föroreningar i rör. Öppna rörändar täcks omedelbart efter montering med skyddslock. Omonterade rör som förvaras på arbetsplatsen skall vara tillslutna med skyddslock. Fria mått enligt SIS finns ej. Genomföring i vägg eller bjälklag Om vägg- eller golvgenomföring måste utföras vid duschplats skall för ändamålet förtillverkade väggenomföringar och väggbrickor anbringas. Avloppsstosar för WC, tvättställ o d Avloppsstosar för WC-stolar, tvättställ o d skall vara utformade och monterade så att ett uppvik på ca 15 mm av tätskiktet (plastmattor o d) möjliggörs. Rörledning i köld- och värmebärarsystem Böj, T-rör, avstick, övergång m m skall utföras av fabrikstillverkade rördelar. Fogning av köld- och värmebärarsystem Vid gänganslutning mot ventiler och apparater skall lin- och glykolsäker tätningsmassa typ Permatex användas. Gängtape får ej användas. Förläggning Kontroll av att fram- resp. returledningar ansluts riktigt. Fram- respektive returledningars inbördes läge framgår ej av ritningar. Fyllning/avluftning av system Påfyllning och avluftning av systemen ingår i entreprenaden.

18 Hkpflj Malmen K / Sid. 18 (56) UTFÖRANDEFÖRESKRIFTER Förläggnings- och monteringssätt för rörledningar framgår av ritningar och koderna PNP, PNQ, PNR, PNS och PNT. PNP RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION Upphängning av horisontal rörledning under byggnads grundkonstruktion För ledningar av gjutjärnsrör som hängs upp under byggnads grundkonstruktion, t ex vid stödpålad platta, kan tabell RA PN/2 användas vid dimensionering av fästdon och avstånd mellan fästdon. Fästdon för ledningar av plaströr dimensioneras enligt rörtillverkarens anvisningar. PNQ PNR PNS PNT RÖRLEDNINGAR MONTERADE PÅ VÄGG RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER I VÄGGKONSTRUKTION RÖRLEDNINGAR PÅ STÖD I BYGGNADSKONSTRUKTION RÖRLEDNINGAR I TOMRÖR ELLER SKYDDSRÖR I BYGG- NADSKONSTRUKTION PN Ledningar av gråjärnsrör, mufflösa avloppsrör S11 Spillvatten. Typ av rör: Fogtyp: MA JET-koppling PN-.2 Ledningar av stålrör Svetsfog, konventionell svetsning Svets skall utföras så att krav avseende yttre diskontinuiteter och formavvikelser enligt svetsklass WD-T4 i SS minst uppfylls och avvikelser inte överstiger vad som tillåts enligt WD-T4 i SS Bedömning av svets skall göras av svetsteknisk sakkunnig genom syning. Vid bedömningen skall hänsyn också tas till de påfrestningar som konstruktionen, där svetsen ingår, kan utsättas för. Företag och yrkesarbetare skall ha erforderliga licenser för svetsning av fjärrvärmeledningar.

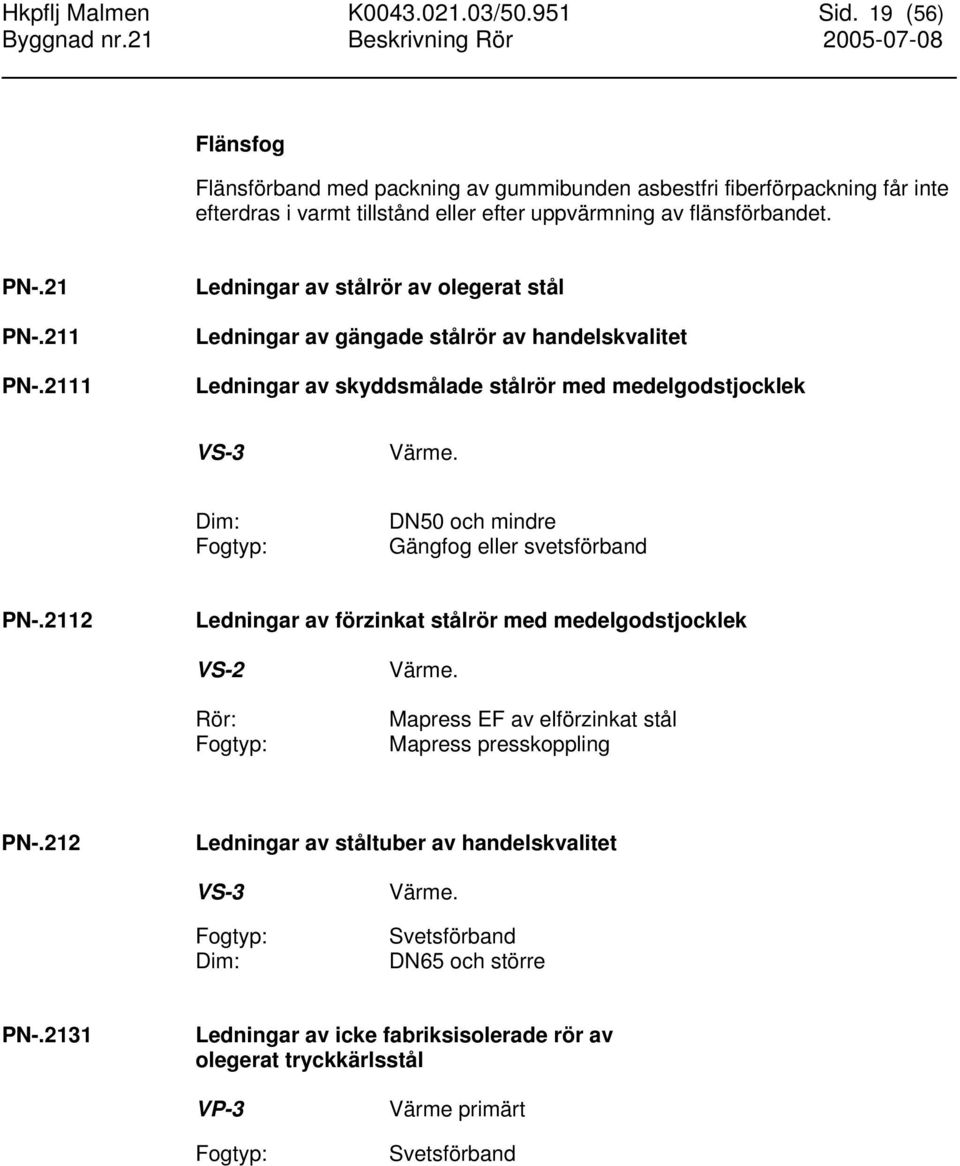

19 Hkpflj Malmen K / Sid. 19 (56) Flänsfog Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet. PN-.21 PN-.211 PN Ledningar av stålrör av olegerat stål Ledningar av gängade stålrör av handelskvalitet Ledningar av skyddsmålade stålrör med medelgodstjocklek VS-3 Värme. Dim: Fogtyp: DN50 och mindre Gängfog eller svetsförband PN Ledningar av förzinkat stålrör med medelgodstjocklek VS-2 Rör: Fogtyp: Värme. Mapress EF av elförzinkat stål Mapress presskoppling PN-.212 Ledningar av ståltuber av handelskvalitet VS-3 Fogtyp: Dim: Värme. Svetsförband DN65 och större PN Ledningar av icke fabriksisolerade rör av olegerat tryckkärlsstål VP-3 Fogtyp: Värme primärt Svetsförband

20 Hkpflj Malmen K / Sid. 20 (56) PN-.3 Ledningar av kopparrör Flänsfog Lödfog för kopparrör Lödning skall utföras med silverhaltig fosforkopparlod med minst 5% silverhalt enligt DIN Fogning med lödfri koppling av kopparrör Koppling på rörledning genom golv i utrymme med vattentät beläggning av plastmatta skall placeras minst 100 mm från golv. Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet. PN-.31 PN-.311 Ledningar av raka kopparrör Ledningar av icke ytbehandlade raka kopparrör KV14 Tappkallvatten VV14 Tappvarmvatten VVC14 Varmvattencirkulation KB-4, KP-4 Köldbärare S-4 Spillvatten DR-4 Dräneringsledning SL-4 Signalledning Rörtyp: Fogtyp: Diam x tjocklek: Hårdbearbetade enligt SS-EN 1057-R290. Lödning alt. presskoppling. 12x1 15x1 18x1 22x1 28x1,2 35x1,5 42x1,5 54x1,5 70x2 76,1x2 88,9x2

21 Hkpflj Malmen K / Sid. 21 (56) PN-.321 Ledningar av plastbelagda kopparrör i ring KV19, VV19, VVC19, VS-9 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Mjuklödning alt klämkopplingar Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 PN-.33 Ledningar av isolerade, plastbelagda kopparrör i ring KV18, VV18, VS28, KB28 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Lödning alt klämkoppling. Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,2 PN-.35 Ledningar av kopparrör med isolering av polyuretanskum och mantelrör av polyten KP197 Rörtyp: Kopparrör dim: Isolering: Mantelrör: Kylkulvert Lögstör CU-mjuk enkelrör rör Dy = 70 mm PUR > 65 kg/m3 enl EN253 PEH svart med UV-skydd, Dy = 140 mm Raka skarvmuffar: Skarvning av rör utförs med dubbeltätande muffar typ BX av kryssbunden PEH med PUR-skålar för att klara markfriktion skall den vara testas enl EN489. Böjar: Böjar utför som prefabböjar med L= 1*1 m. Skydd: Skumkanter skyddas med endcaps så att inget skum blir synligt och fukt kan tränga in i isoleringen. Murbussning: Tätning i vägg typ F802. Övrigt: Kulvert förläggs enligt Lögstörs anvisningar. Vid väggenomföring och vid kylmaskin följs Lögstörs anvisningar så det ej finns risk för inträngande vatten. Förses med täcklåda mot fasad, målas i kulör enl. A.

22 Hkpflj Malmen K / Sid. 22 (56) PN-.5 PN-.52 PN PN Ledningar av plaströr Ledningar av plaströr, avloppsrör Ledningar av PP-rör, inomhusavloppsrör Ledningar av PP-rör, standardiserade inomhusavloppsrör S-7, D-7 Rörtyp: Fogtyp: Spillvatten, Dagvatten PP-HT rör Gummiring

23 Hkpflj Malmen K / Sid. 23 (56) PP PPC PPC.1 PPC.11 PPC.2 PPC.21 PPC.211 PPC.3 PPC.31 PPC.32 PPC.321 PPC.3211 PPC.3212 PPC.322 PPC.3221 PPC.3222 PPC33 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖR- GENOMFÖRINGAR M M Fästdon, fixeringar, styrningar m m Distansskål för upphängning av kalla rör med termisk isolering utförs med Armafix, system AF/Armafix. Monteras enligt fabrikantens anvisningar. Fästdon till rörledningar Klamring av målade ledningar i våtrum skall ske med vit klammer. Expansionselement Expansionselement till rörledningar Kompensatorer till rörledningar Kylmaskin ansluts med kompensatorer. Rörgenomföringar Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Rörgenomföringar i bjälklag med vattentät beläggning och rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad Rörgenomföringar i bjälklag med vattentät beläggning Rörgenomföringar i bjälklag med vattentät beläggning av plastmatta Rörgenomföringar i bjälklag med vattentät beläggning av fogplattor Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad e d Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av plastmatta eller vattenavvisande eller vattentät målningsbehandling Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av fogplattor Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion

24 Hkpflj Malmen K / Sid. 24 (56) PPC.6 PPC.61 Anslutningar, rensanordningar, proppningar m m av rörledning Röranslutningar m m Inkopplingar till befintliga ledningar skall utföras enligt ritningar,. mängd enl.ritningar. Följande apparater ingående i annan handling ansluts till ledningarna. Samtliga anslutningar förses med koppling RSK eller fläns. Kopplingen utförs så att luftvärmare kan demonteras. LB01-LK1 ansl. med 2 x KB14-42, S17-32 till GB 1 st LB02-LV1 ansl. med 2 x VS st För inkopplingarna erforderliga avtappning, återfyllning och avluftning ingår. Ansl. tvättmaskin KV14-15 med flexibel slang spillvattenledning till golvbrunn/spillvattentratt Ansl. av torktumlare, spillvattenledning till golvbrunn/spillvattentratt 3 st 3 st

25 Hkpflj Malmen K / Sid. 25 (56) PPC.611 PPC.63 PPC.64 Röranslutningar till självfallsledning i avloppsvattensystem Rensanordningar för rörledning Proppningar av rörledning PR. Proppning av ledning skall utföras enligt ritningar. PPC.65 PPC.651 Avtappningsanordningar och luftningsanordningar på rörledning Avtappningsanordningar på rörledning Samtliga värme-, köldbärar-, kylmedelsledningar förses med avtappningsmöjlighet på lågpunkter. Se AVT under PSB.1. PPD PPD.1 PPD.2 INRE INSPEKTION OCH RENGÖRING AV RÖRLEDNINGAR Inre inspektion av rörledningar Rengöring av rörledningar Befintliga rörledningar som skall bibehållas renspolas. PPD.211 PPD.221 PPD.25 Rengöring av tappvattenledningar Rengöring av spillvattenledningar Rengöring av värmeledningar och köldbärarledningar

26 Hkpflj Malmen K / Sid. 26 (56) PR PRB PRB.1 BRUNNAR, SPYGATTER, GOLVRÄNNOR M M BRUNNAR Golvbrunnar Golvbrunn skall monteras enligt de anvisningar som utgör krav för typgodkännande. Förhöjningsring för golvbrunn i utrymmen med tätskikt av plasteller gummidispersiva alternativt membranisolering skall ha minst fyra uttag mellan ring och brunn, om inte brunnen är försedd med motsvarande urtag. Befintliga golvbrunnar förses med ny klämring och sil där ytskikt bytes. PRB.15 Golvbrunnar av plast B1 (Fläktrum) Fabrikat: Sjöbo Bruk Typ: Oden Storlek: 150 mm Utlopp: Sida 75 Golvanpassn: Betong Tillbehör: Vattenlås NOOD 1 st PRE VATTENLÅS I AVOPPSVATTENLEDNINGAR VL1 2 st Golvvattenlås, spilltratt för tvättmaskin Fabrikat/typ: Jafo/ GV75 RSK: Övrigt: Tillbehörssats med anslutningsrör, spilltratt, klammer, distanser och våtrumstätning RSK

27 Hkpflj Malmen K / Sid. 27 (56) PS PSA VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM VENTILER OCH SHUNTGRUPPER MED SAMMANSATT FUNKTION PSA.2 Förtillverkade shuntgrupper Prefab shuntgrupp komplett med 4 st termometrar, 2 st avstängningsventiler, 2 st strypventiler (TA, STAD) och backventil PN6 samt avtappning. Dessutom en extra avstängningsventil på andra sidan pump då denna är placerad utanför shuntgruppen. Kåpa i brandsäkert utförande samt isolering som anpassas till systemtemperatur. Shuntgrupp skall vara försedd med skylt som anger inre kopplingsprincip. Tryck- och flödesdiagram skall medlevereras och vara fäst på shuntgruppen. Styrventil, samordnad med ställdon som ingår i styrentreprenad. PSA.20 PSA.21 PSA.23 Förtillverkade shuntgrupper med sammansatt funktion Förtillverkade shuntgrupper i tappvattensystem Förtillverkade shuntgrupper i kylsystem KB02-SG01 Utförande: Fabrikat/typ: Ansl: 1 st Förtillverkad shuntgrupp typ VARISHUNT för kylinstallation. 3-vägskopplad med konstantflöde i primärkretsen. Kylisolering. 2st Injusteringsventiler TA:s STA(F), STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Siemens/VFG DN Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,7 / 1,86 50 / 40 kvs: 3,0-16,5; Primärsidan inställes på kvs = 3,56 Pumpdata: Fabrikat: Beteckning: Märkspänning: Arbetssätt: Motorskydd: Larmutgång: Utförande: GRUNDFOS TPE x230V Torr, elektronisk Utan Utan Enkelpump

28 Hkpflj Malmen K / Sid. 28 (56) Anslutning: Gängad DN: 25 Tryckklass: PN10 Justerbarhet: Steglöst Bygglängd: 180mm Tillbehör: Differenstryckstransmitter ansl. till muffar, väggstativ. PSA.24 Förtillverkade shuntgrupper i värmesystem LB01-SG01 1 st Befintlig shuntgrupp Fabrikat/typ: TTM Shuntopac/TP , Pump: VW VM 20/2060, 380V; 0,19A Ventil: VXG Övrigt: 2-vägs koppling Nya data: Flöde l/s Prim/sek 0,21 /0,21 LB02-SG01 Utförande: 1 st Förtillverkad shuntgrupp för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. 2st Injusteringsventiler TA:s STA(F), STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/ G2H 1M SM 1,00 Ansl: DN Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,07 / 0,08 15/5 kvs: 1,0 Pumpdata: Fabrikat: GRUNDFOS Beteckning: UPS25-40 Märkspänning: 1x230V Arbetssätt: Våt, mekanisk Motorskydd: Med Larmutgång: Utan Utförande: Enkelpump Anslutning: Gängad DN: 25 Tryckklass: PN10 Justerbarhet: 3 fasta lägen Bygglängd: 180mm

29 Hkpflj Malmen K / Sid. 29 (56) Tillbehör: Väggstativ VS02-SG01 1 st Befintlig shuntgrupp Fabrikat/typ: Landis & Gyr/ G2V32 MSM6.3L09 Tillv.1990 Pump: Befintlig pump: VM ; 380V ersätts med ny pump: Grundfos UPE /240V, RSK Ventil: VVG Nya data: Flöde l/s Prim/sek 0,53 /0,81 Pumpdata: Fabrikat: GRUNDFOS Beteckning: UPE32-80 Märkspänning: 1x230V Arbetssätt: Våt, elektronisk Motorskydd: Med Larmutgång: Med Utförande: Enkelpump Anslutning: Gängad DN: 32 Tryckklass: PN10 Bygglängd: 180mm Tillbehör: Fjärrkontroll R100

30 Hkpflj Malmen K / Sid. 30 (56) PSB PSB.1 AVSTÄNGNINGSVENTILER Kulventiler AV20 AV50 AV60 Typ/utförande: Fabrikat/typ: Tryckklass: Övrigt: Tappvattensystem Köldbärarssystem Värmesystem Kulventil typ ballofix med vred Broen PN10 DN 15 Komplett med erf. kopplingar 50 st AV21 AV51 AV61 Tappvattensystem Köldbärarsystem Värmesystem Typ/utförande: Kulventil med spak, fullt genomlopp och hög spindelhals. Tryckklass: PN16 Material: Avzinkningshärdig metall Fabrikat/typ: AT Dim: DN 15 1 st 32 2 st 40 4 st Dim: Dy 15 4 st 18 1 st 22 1 st 42 2 st 54 4 st Övrigt: Komplett med erf. kopplingar PSB.7 Kikventiler AVT1 R 20 st Typ/utförande: Avtappningsventil med utv. gängning och lock. Material: Metall Tryckklass: PN16 Fabrikat/typ: TA typ SAV, RSK Dim: DN15 Placeras på lågpunkter i värme-, köldbäraroch kylmedelssystem.

31 Hkpflj Malmen K / Sid. 31 (56) PSD PSD.111 PSD.1112 STYRVENTILER Injusteringsventiler Injusteringsventiler med mätuttag PSD Injusteringsventiler med mätuttag och avtappningsventil RV21 RV51 RV61 Tappvattensystem Köldbärarsystem Värmesystem Typ/utförande: Avstängning/Injusteringsventil med uttag för flödesmätning, avtappning och avstängning med gänga alt. lödkopplingar. Fabrikat/typ: TA:s STAD, RSK Dim: DN 32 2 st 40 1 st 50 1 st RV54 RV64 Typ/utförande: Köldbärarsystem/kylmedelsystem Värmesystem Avstängning/Injusteringsventil/reglerventil med uttag för flödesmätning, avtappning och avstängning med gänga alt. lödkopplingar. Fabrikat/typ: TA:s TBV-C, RSK , Dim: DN st

32 Hkpflj Malmen K / Sid. 32 (56) PSD.3 PSD.31 Styrventiler för platsmonterat ställdon Styrventiler för platsmonterat ställdon i vätskesystem SV21, SV31 Ventiler i köldbärarsystem. Fabrikat: Typ: Tryckklass: Siemens Landis/Staefa VXG: 3-vägs VVG: 2-vägs PN16 Ställdon ingår i SÖE. Beteckning Typ Ansl. Flöde l/s Kvs KB01-SV301 VXG , st LB01-SV201 VVG , st SV101 Ventiler i värmesystem. Fabrikat: Typ: Tryckklass: Siemens Landis/Staefa VVG: 2-vägs PN16 Ställdon ingår i SÖE. Beteckning Typ Ansl. Flöde l/s Kvs VS01-SV101 VVG ,64 10,0 1 st PSE PSE.2 PSE.21 SJÄLVVERKANDE VENTILER Tryckstyrda ventiler Tryckstyrda ventiler i vätskesystem TR51 Differenstrycksventil Fabrikat/typ: Heimeier/ Hydrolux för konstanthållning av differenstryck i zonsystem med 2-vägsventiler Dim: DN 25 2 st

33 Hkpflj Malmen K / Sid. 33 (56) PSE.3 PSE.31 Backventiler Backventiler i vätskesystem BV21 BV61 Tappvattensystem. Värmesystem Typ/utförande: Backventil med lödkoppling samt fjäderbelastad kägla, kontrollerbar,typ EA. Material: Avzinkningshärdig mässing. Övrigt: komplett med erf. kopplingar. Tryckklass: PN10 Fabrikat/typ: AT 1159 Dim: DN st PSF PSF.1 PSF.1411 AVLEDARE Avledare i vätskesystem Manuella luftavledare AL2 R 10 st Manuell avluftning utföres med avluftningsledning samt kulventil som förses med proppning. Monteras på högpunkt där AL1 ej får plats eller där så är angivet på ritningarna. Avslutas 1500 mm över golv. PN10. PSF.1412 Automatiska luftavledare AL1 R 10 st Automatisk luftavledare med inbyggd kulventil. Fabrikat: Armaturjonsson Typ: AJ 8050 Monteras på högpunkter i värme-, köldbärar-, och kylmedelssystem. Redovisas ej på ritning.

34 Hkpflj Malmen K / Sid. 34 (56) PT PTB PTB.1 RUMSMONTERADE VÄRMARE OCH KYLARE RUMSVÄRMEAPPARATER Radiatorer MXX-XXX Radiator skall levereras skyddsemballerad. Emballaget skall tas bort av entreprenören i samband med slutrengöring. Radiator skall kopplas bort en gång för målning, tapetsering o dyl av bakomvarande vägg. Radiator skall anslutas med VS22-12 om ej annat anges. Kompaktradiatorer. Fabrikat: Typ: Epecon Modul Compact Tillbehör: - monterad avluftningsventil och bottenplugg - konsoler - ventilkoppel för 2-rör med vändbar fördelare - vridbar rak ventil med injusteringsmöjlighet typ Danfoss RA-N. DN10 vid anslutningsdimension 12 mm. - Termostatventil Danfoss serie RA 2000 Max 21 C MC MC MC st 5 st 2 st Befintliga radiatorer som demonteras och återmonteras på ny plats. 3 st

35 Hkpflj Malmen K / Sid. 35 (56) PTD PTD.51 RUMSAPPARATER FÖR VÄRMNING OCH KYLNING Icke kanalanslutna fläktförsedda rumsapparater för värmning och kylning CA0X (H/V) 23 st Fabrikat/typ: Utförande: GMH / Vasatherm storlek FV35-41 Vertikalt montage med hölje Vatten anslutning V= vänster, H=höger Fläktmotor med 3 hastigheter. Tillbehör: Rumsregulator R222D för väggmontage med ON/OFF, H=1, 2, 3 och AUTO-funktion med PI-reglering (on/off) för styrning av fläktvarvtal och styrventiler värme/kyla i sekvens. Ansluts till överordnat SÖ-system via Modbus. Modularkabel med erforderlig längd då regulator placeras på innervägg. Matningsdosa D102 Reläenheter RL3-24 för master/slav styrning Ställdon STM1,adapter till TA`s TBV-C resp Danfoss RA-N. Transformator till varje masterenhet Färdig internkopplad eldragning på respektive fläktkonvektor. Vasatherm vägghöljen komplett med gavlar och galler vit standardfärg. EE drar elkablar till ställdon och mellan master/slavenheter samt till transformatorer, samt monterar modularkabel. Data: Kyla Luftflöde: 0,10 m 3 /s Vattentemp C Lufttemp C qw 0,07 l/s dpw 10 kpa Pk 0,9 kw Pe 0,01 kw, 0,31A, 230 V, 1-fas Ljud 28 db(a) Data: Värme Vattentemp C qw 0,015 l/s dpw 2 kpa Rum Cirkulationsaggregat/ Styrutrustning 105 1st CA01 V 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 3st STM1-värme 107 1st CA01 V 1st CA02 H 1st CA03 V 1st R222D, 1st D102, 3st RL3-24, 1st trafo, 3st STM1-kyla, 3st STM1-värme 118 1st CA01 H 1st CA02 V 1st CA03 H

36 Hkpflj Malmen K / Sid. 36 (56) 1st R222D, 1st D102, 3st RL3-24, 1st trafo, 3st STM1-kyla, 3st STM1-värme 123 1st CA01 V 1st CA02 H 1st CA03 V 1st R222D, 1st D102, 3st RL3-24, 1st trafo, 3st STM1-kyla, 3st STM1-värme 124 1st CA01 H 1st CA02 V 1st CA03 H 1st R222D, 1st D102, 3st RL3-24, 1st trafo, 3st STM1-kyla, 3st STM1-värme 125 1st CA01 V 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 2st STM1-värme 129 1st CA01 H 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 2st STM1-värme 205 1st CA01 H 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 2st STM1-värme 208 1st CA01 V 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 1st STM1-värme 211 1st CA01 V 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 1st STM1-värme 220 1st CA01 H 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 1st STM1-värme 223 1st CA01 H 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 1st STM1-värme 226 1st CA01 V 1st R222D, 1st D102, 1st trafo, 1st STM1-kyla, 2st STM1-värme

37 Hkpflj Malmen K / Sid. 37 (56) CA0X (V/H) 2 st Fabrikat/typ: Utförande: GMH / Vasatherm storlek FV65-41 Vertikalt montage Vatten anslutning V= vänster, H=höger Fläktmotor med 3 hastigheter. Tillbehör: Rumsregulator R222D för väggmontage med ON/OFF, H=1, 2, 3 och AUTO-funktion med PI-reglering (on/off) för styrning av fläktvarvtal och styrventiler värme/kyla i sekvens. Ansluts till överordnat SÖ-system via Modbus. Modularkabel med erforderlig längd då regulator placeras på innervägg. Matningsdosa D102 Reläenheter RL3-24 för master/slav styrning Ställdon STM1,adapter till TA`s TBV-C resp Danfoss RA-N. Transformator till varje masterenhet Färdig internkopplad eldragning på respektive fläktkonvektor. Vasatherm vägghöljen komplett med gavlar och galler vit standardfärg. EE drar elkablar till ställdon och mellan master/slavenheter samt till transformatorer, samt monterar modularkabel. Data: Kyla Luftflöde: 0,15 m 3 /s Vattentemp C Lufttemp C qw 0,08 l/s dpw 3 kpa Pk 1,4 kw Pe 0,01 kw, 0,31A, 230 V, 1-fas Ljud 28 db(a) Data: Värme Vattentemp C qw 0,03 l/s dpw 4 kpa Rum Cirkulationsaggregat/ Styrutrustning 202 1st CA01 H 1st CA02 V 1st R222D, 1st D102, 2st RL3-24, 1st trafo, 2st STM1-kyla, 5st STM1-värme

38 Hkpflj Malmen K / Sid. 38 (56) PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR MATERIAL- OCH VARUFÖRESKRIFTER Allt sanitetsporslin skall vara av enhetligt och samma fabrikat och i vitt utförande om ej annat anges. UTFÖRANDEFÖRESKRIFTER Förstyvningsplåtar, skall ingå. Tyngre sanitära apparat skall monteras på infälld fixtur som ingår i entreprenaden. Fixturen skall förses med upphängningsdon och fästen och skall monteras av entreprenören. PUC PUC.1 TVÄTTSTÄLL, TVÄTTRÄNNOR OCH BIDÉER Tvättställ Föravstängningsventiler skall insättas i kopplingsledningar om ej respektive rum avstängs med separata ventiler i rummet. PUC.11 Tvättställ av porslin Tvättställ för konsolupphängning skall vara utfört enligt SS och SS Tvättställ för direkt upphängning skall vara utfört enligt SS och SS TS6 7 st Utförande: För montering på konsoler. Med fabriksmonterad blandare och bottenventilsats med silventil. Fabrikat/typ: IFÖ Cera 2318 Storlek: 500x310 mm Blandare typ: Tillbehör: Ettgreppsblandare FMM, mjukstängande Konsoler Vattenlåssats i plast mot golv. TS2 8 st Utförande: För montering på konsoler. Med fabriksmonterad blandare och bottenventilsats med silventil. Fabrikat/typ: IFÖ Cera 2322 Storlek: 570x435 mm Blandare typ: Tillbehör: Ettgreppsblandare FMM, mjukstängande Konsoler Vattenlåssats i plast till golv.

39 Hkpflj Malmen K / Sid. 39 (56) TS5 1 st För rörelsehindrade. Utförande: För bultmontering komplett med bultsats. Med fabriksmonterad blandare och bottensats med silventil. Fabrikat/typ: IFÖ tvättställ 2612 Storlek: 600x580 mm Blandare typ: Ettgreppsblandare FMM, mjukstängande och lång spak. Tillbehör: Vattenlåssats i plast mot golv. PUE PUE.1 PUE.11 PUE.111 KLOSETTER, URINALER M M Klosetter Golvmonterade klosetter Golvmonterade klosetter av porslin VK1 7 st Utförande: WC-stol med inbyggt S-lås, standard samt spolcisternventil. Sits och lock. Fabrikat/typ: IFÖ Cera 3860 Tillbehör: Rostfria skruvar VK2 1 st Utförande: RWC-stol med inbyggt S-lås, standard samt spolcisternventil. Sits och lock. Fabrikat/typ: IFÖ Cera 3861 förhöjd sitthöjd 460 mm Tillbehör: Rostfria skruvar

40 Hkpflj Malmen K / Sid. 40 (56) PUF PUF.1 DISKBÄNKAR, TVÄTTBÄNKAR, UTSLAGSBACKAR M M Diskbänkar och disklådor Erforderliga hål för blandare skall utföras. Vattenlåsutrustning skall ingå. PUF.11 Diskbänkar av rostfritt stål DB3 1 st Ingår i annan handling. Anslutning till VVS-installationer. Montering av tillhörande vattenlås. Håltagning för blandare enligt PVB.24 Blandare: Ettgreppsblandare FMM med avstängning för diskmaskin, hög pip, RSK PUF.4 PUF.41 PUF.411 Utslagsbackar och spolbackar Utslagsbackar Utslagsbackar av rostfritt stål Bef. UB 2 st Befintlig utslagsback

41 Hkpflj Malmen K / Sid. 41 (56) PV PVB PVB.1 UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM TAPPVENTILER, BLANDARE M M I TAPPVATTENSYSTEM Tappventiler och vattenutkastare Förkromat utförande där ej annat anges. PVB.2 Blandare Föravstängningsventil skall monteras på blandare eller i kopplingsledning om ej respektive rum avstängs med separata ventiler i rummet. PVB.21 Duschblandare och duschanordningar BL1 5 st Typ/utförande:Duschblandare, termostat, c/c 40 mm Anslutningar alternerbara. Duschanslutning upp. Fabrikat/typ: FMM, RSK Tillbehör: Duschanordning, RSK PVB.27 Spolblandare BL2 2 st Typ/utförande:Spolblandare, engrepps c/c 40 mm Anslutningar alternerbara med backventiler i inloppen. Fabrikat/typ: FMM, RSK Tillbehör: Slanganslutning

42 Hkpflj Malmen K / Sid. 42 (56) PVD PVD.1 BRANDPOSTER O D Brandposter och brandpostventiler HB1 2 st Handbrandsläckare. Kolsyresläckare 5 kg M (Svenska Tempus) Placeras i apparatrum/fläktrum PVD.11 PVD.111 Brandposter Brandposter i skåp på vägg BEF. BP 2 st Befintlig vattenbrandpost som driftkontrolleras

43 Hkpflj Malmen K / Sid. 43 (56) PVK PX UTTAGSPOSTER OCH ARMATURER I OLJESYSTEM ELLER DRIVMEDELSSYSTEM MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM PXB PXB.3 MEDIER I KYLSYSTEM OCH VÄRMEPUMPSYSTEM Köldbärare Driftfyllning av system KP med 35% etylenglykol. R RB ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV INSTALLATIONER Mängd enligt ritning. UTFÖRANDEFÖRESKRIFTER Isolering vid ventiler, termometrar, givare o dyl får ej utföras förrän distanshylsor har monterats. Isolering skall på arbetsplatsområdet förvaras under tak och upplagd min 200 mm från mark. Före montage av isolering skall kontrollant godkänna isoleringen ur kvalitetssynpunkt. Fuktig, trasig eller smutsig isolering skall kasseras. Angiven isolertjocklek gäller färdigmonterad isolervara. Förberedelse för isolering Isolering får ej utföras förrän brandtätning utförts. Provning Provning av isoleringens tjocklek skall utföras. Övrigt Montering av all isolering skall utföras enligt fabrikantens anvisningar.

44 Hkpflj Malmen K / Sid. 44 (56) RBB RBB.111 TERMISK ISOLERING AV RÖRLEDNING Termisk isolering med fogtätade slangar eller plattor av syntetiskt cellgummi på rörledning KP1- KB1- Isolervara Slang eller plattmaterial med systemövervakning (µ, λ, brand) med kalkylerad ökande isolertjocklek. Fabrikat: Isolertjocklek: AF/Armaflex Serie M Ventiler och flänsar isoleras enligt RBC2. Ventilspindel isoleras ut på spindelhals. Montering Pådragning av oslitsad slang. Limning av uppslitsad slang eller platta samt fogtätning enligt tillverkarens anvisningar. Skall utföras av montör som genomgått godkänd utbildning. RBB.21 Termisk isolering med rörskålar av mineralull på rörledning VV1-, VVC1-, VS1- t.o.m VS1-, VP1- Isolervara: Rörskålar Tjocklek: Serie 42 Isolerutförande: RBC.1 RBC.3 vid reglerventil Ytbeklädnad: Synliga rör enligt RCB.41 KV1-, KB2- Isolervara: Rörskålar med ytbeklädnad av diffusionstät plastfolie Tjocklek: Serie 40 Isolerutförande: RBC.2 Ytbeklädnad: Synliga rör enligt RCB.41 RBC RBC.1 RBC.2 RBC.3 TERMISK ISOLERING AV FLÄNS, KOPPLING OCH VENTIL E D Termisk isolering med fast isolering på fläns, koppling eller ventil Termisk isolering med fast överisolering på fläns, koppling eller ventil Termisk isolering med avtagbar och återanvändbar överisolering på fläns, koppling eller ventil

45 Hkpflj Malmen K / Sid. 45 (56) RC RCB RCB.41 YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ytbeklädnader av plastplåt på isolerad rörledning Plastplåt Rockwool typ i vit kulör. Gäller alla nyisolerade, synliga rör. Samt alla befintliga, synliga rör. På dessa byts ytbeklädnaden för att erhålla likvärdighet. RCC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ FLÄNS, KOPPLING, VENTIL E D Ytbeklädnad enligt RCC.1-RCC.3 utföres på detaljer som överisolerats enligt RBC.1-RBC.3 lika ytbeklädnad på rören i övrigt. RCC.1 RCC.2 RCC.3 Ytbeklädnader med fast isolering på isolerad fläns, koppling eller ventil Ytbeklädnader med fast överisolering på isolerad fläns, koppling eller ventil Ytbeklädnader med avtagbar och återanvändbar överisolering på isolerad fläns, koppling eller ventil RD RDB RDB.4 ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ångbromsar av plastfolie på isolerad rörledning KV1-, KB2- Vara i ångbroms.. Plastfolie 0,20 mm. Montering Fogtätas enligt fabrikantens anvisningar. RDC RDC.2 ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ FLÄNS, KOPPLING, VENTIL E D Ångbromsar på isolerad fläns, koppling eller ventil med fast överisolering KV-, KB2-

46 Hkpflj Malmen K / Sid. 46 (56) U APPARATER FÖR STYRNING OCH ÖVERVAKNING Komponenter och enheter valda av entreprenören skall kunna fungera tillsammans med övriga komponenter i reglerkedjan så att en fungerande och väl anpassande funktion tillförsäkras. UA UB APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING GIVARE Montering Temperaturgivare inkl dykrör skall monteras i rörledning enligt planritning eller principiellt läge som är angivet på flödesschema. Givare i rörledning skall levereras med dykrör av koppar eller rostfritt stål, anpassat till rörledningsmaterial och isoleringens tjocklek. Givare skall monteras mot vätskans strömningsriktning på rakt rör i snedställd invändigt gängad muff, som med hänsyn till rörmaterialet löds eller svetsas på huvudröret. Givaren kan även monteras i rörböj. Givarhuvud skall monteras utanför isoleringen. UBB.9 Givare för temperatur som tillhandahålls GT R 15 st Temperaturgivare monteras i rörledning enligt ritning eller anvisning från annan entreprenör.
