KANALCENTRAL TROLLHÄTTAN

Transkript

1 SWECO ARCHITECTS AB KANALCENTRAL TROLLHÄTTAN TEKNISK BESKRIVNING Upprättad Rev. SWECO Systems AB Göteborg Uppdragsnummer Uppdragsansvarig Karin Kullman SWECO Gullbergs Strandgata 3 Box 2203, Göteborg Telefon Telefax

2 (28) INNEHÅLLSFÖRTECKNING RÖRSYSTEM...4 B BE FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M...7 FLYTTNING, DEMONTERING OCH RIVNING...7 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT...7 PA APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT...7 PK PUMPAR, KOMPRESSORER M M...8 PL BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM...10 PN RÖRLEDNINGAR M M...10 PP ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING...12 PR BRUNNAR, SPYGATTER, GOLVRÄNNOR M M...14 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM...15 PT RUMSMONTERADE VÄRMARE OCH KYLARE...17 PTC RUMSKYLAPPARATER...17 PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR...17 PV UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM...20 R ISOLERING AV INSTALLATIONER...21 RB TERMISK ISOLERING AV INSTALLATIONER...21 RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER...23 Y MÄRKNING, PROVNING, DOKUMENTATION M M...24 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER...24 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER...26 YY ARBETEN EFTER SLUTBESIKTNING...28

3 (28) Denna beskrivning ansluter till AMA Denna beskrivning är upprättad som fullständig beskrivning med mängduppgifter för sakvaror men utan mängduppgifter för rörledningar och isolering. Mängder för rörledningar och isolering hämtas från ritning. Alternativ till föreskrivet fabrikat kommer beställaren att värdera likvärdighet i jämförelse med föreskriven produkt. Värderingsgrunder är bland annat prestanda, kvalitet, pris, tillgänglighet, miljöpåverkan samt drift- och underhållsaspekter. I beskrivningen förekommande förkortningar: BS BE LE RE EE SE Beställare Byggentreprenör Luftentreprenör inkl styr- och övervakning Rörentreprenör Elentreprenör Styrentreprenör Försörjningssystem Mediatemperaturer - se under resp apparat. Eldata: Systemspänning 400/230 V, 50 Hz Manöverspänning 230/24 VAC, 50 Hz Elinstallationerna utförs för TN-S system (5-ledarsystem). Samtliga elanslutna objekt skall vara utförda för detta system. Håltagningar RE utför håltagningar i lätta konstruktioner. BE utför håltagningar i tunga konstruktioner. Dykrör Montering av dykrör för givare i rörledning som tillhandahålls av styrentreprenör i material lika rörets. Placering principiellt enl ritning och enligt anvisningar från styrentreprenör.

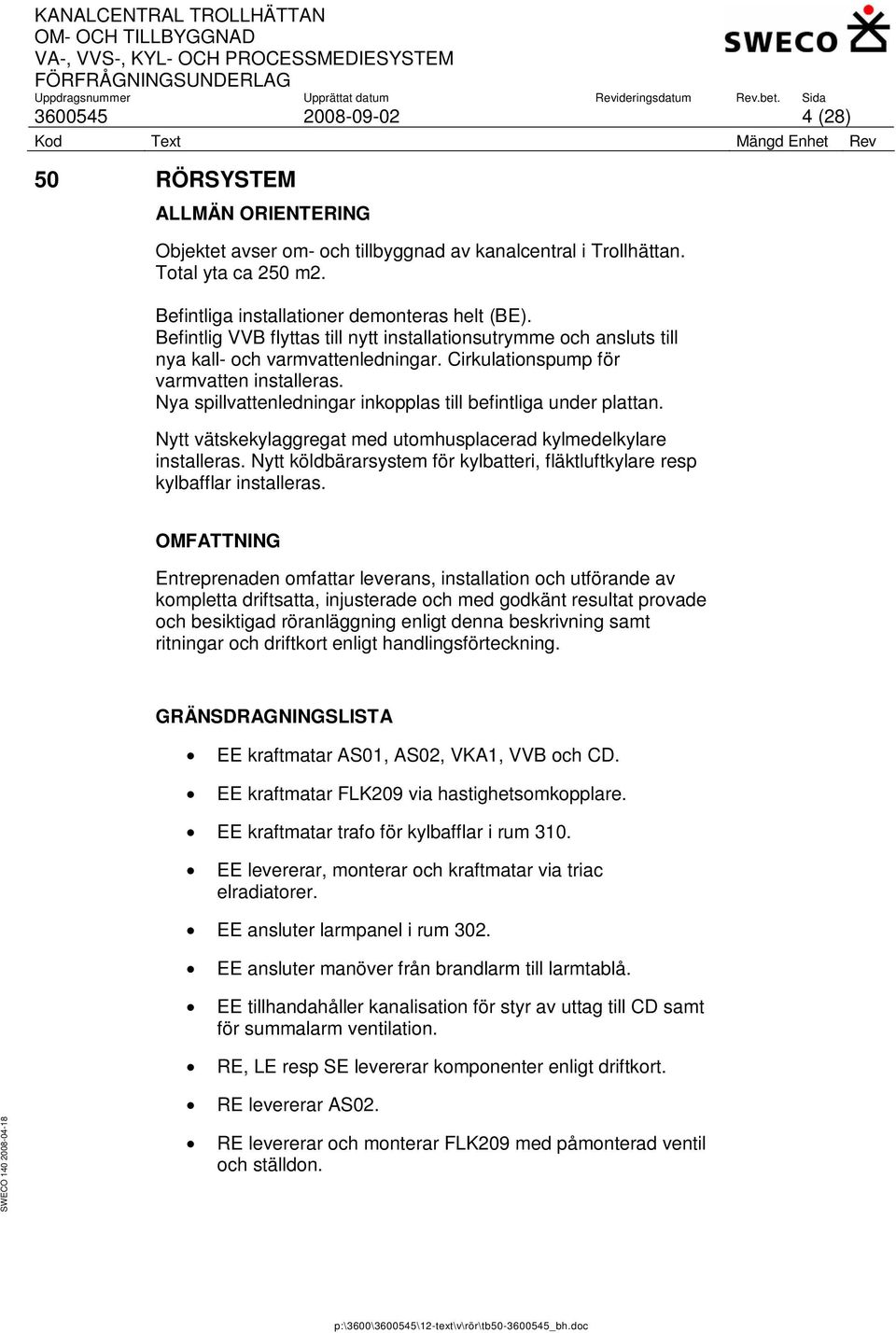

4 (28) 50 RÖRSYSTEM ALLMÄN ORIENTERING Objektet avser om- och tillbyggnad av kanalcentral i Trollhättan. Total yta ca 250 m2. Befintliga installationer demonteras helt (BE). Befintlig VVB flyttas till nytt installationsutrymme och ansluts till nya kall- och varmvattenledningar. Cirkulationspump för varmvatten installeras. Nya spillvattenledningar inkopplas till befintliga under plattan. Nytt vätskekylaggregat med utomhusplacerad kylmedelkylare installeras. Nytt köldbärarsystem för kylbatteri, fläktluftkylare resp kylbafflar installeras. OMFATTNING Entreprenaden omfattar leverans, installation och utförande av kompletta driftsatta, injusterade och med godkänt resultat provade och besiktigad röranläggning enligt denna beskrivning samt ritningar och driftkort enligt handlingsförteckning. GRÄNSDRAGNINGSLISTA EE kraftmatar AS01, AS02, VKA1, VVB och CD. EE kraftmatar FLK209 via hastighetsomkopplare. EE kraftmatar trafo för kylbafflar i rum 310. EE levererar, monterar och kraftmatar via triac elradiatorer. EE ansluter larmpanel i rum 302. EE ansluter manöver från brandlarm till larmtablå. EE tillhandahåller kanalisation för styr av uttag till CD samt för summalarm ventilation. RE, LE resp SE levererar komponenter enligt driftkort. RE levererar AS02. RE levererar och monterar FLK209 med påmonterad ventil och ställdon.

5 (28) RE levererar manöverpanel till FLK 209. RE monterar styrventil till kylbafflar. LE levererar och monterar kylbafflar LE levererar ställdon, trafo, triac och reglercentral med inbyggd rumsgivare till kylbafflar. LE levererar styrventil till kylbafflar. LE levererar och monterar brandgasspjäll med påmonterat typgodkänt ställdon. SE monterar och inkopplar AS02. SE inkopplar ställdon till FLK209. SE inkopplar manöverpanel till FLK 209. SE levererar, monterar och inkopplar GM/GT310. SE ansluter brandgasspjäll med påmonterat typgodkänt ställdon. SE inkopplar ställdon, trafo, triac och reglercentral med inbyggd rumsgivare till kylbafflar.

6 (28) TEKNISKA FÖRUTSÄTTNINGAR 52.B Tappvattensystem KV1 Tappkallvatten Temperatur 10 C Tryckklass PN 10 VV1 VVC1 Tappvarmvatten Temperatur. 60 C Tryckklass PN 10 Tappvarmvattencirkulation Temperatur 55 C Tryckklass PN B Avloppsvattensystem S1 Spillvattenavlopp 55.B Kylsystem KL1 KB01 KB11 KB12 KB13 Kylmedel Temperatur 39/32 C Tryckklass PN 6 Köldbärare primär Temperatur 7/12 C Tryckklass PN 6 Köldbärare kylbafflar Temperatur 14/17 C Tryckklass PN 6 Köldbärare fläktluftkylare Temperatur 7/12 C Tryckklass PN 6 Köldbärare kylbatteri Temperatur 7/12 C Tryckklass PN 6

7 (28) B BE BEB FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING Befintlig varmvattenberedare flyttas till ny plats enligt ritning. P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Rörsystem och dess apparater skall vara metalliskt förbundna med varandra samt i övrigt så utförda att de olika delarna står i elektriskt ledande förbindelse med varandra, motsvarande minst 16 mm 2 kopparledning. Rörsystemet skall jordas genom att förbindas med grön/gul isolerad mångtrådig ledare typ RK (minst 25 mm2) till elplint i resp apparatrum. Installation av potentialutjämning skall utföras av behörig elinstallatör. PA PAK PAK.5 APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Kylkompressoraggregat, kylaggregat och värmepumpsaggregat Vätskekylsystem innehållande vätskekylaggregat, köldbärarpumpgrupp, kylmedelkylare, kylmedelpumpgrupp och apparatskåp för kylmedelkylare. Komponenter enligt nedan eller likvärdigt. VKA1 Fabrikat: Typ: Effekt: Tillbehör: AQS Produkter eller likvärdigt HRH0061FF 15,5 kw Relämodul

8 (28) KBPG1 Fabrikat: Typ: Flöde: Tillg. Tryck: AQS Produkter eller likvärdigt KBPG/HRH0061FF 0,75 l/s 20 kpa KMK1 Fabrikat: Typ: Flöde: Ljudnivå: AQS Produkter eller likvärdigt KMK-C/HRH0061FF/SL 0,75 l/s 41dB(A) KMPG1 Fabrikat: Typ: Flöde: Tillg. Tryck: AQS Produkter eller likvärdigt KMPG/HRH0061FF/SL 0,75 l/s 30 kpa SILSATS Fabrikat: AQS Produkter eller likvärdigt AS2 Fabrikat: Typ: AQS Produkte eller likvärdigt r AS/KMK-C/HRH0061FF/SL PK PUMPAR, KOMPRESSORER M M Där ej annat anges ingår motorskyddsbrytare, kontaktor, frekvensomvandlare, säkerhetsbrytare o dyl i annan entreprenad / annat installationssystem. VIBRATIONSISOLERING Generellt Det åligger entreprenören att vibrations- och stomljudsisolera pumpar. Vibrationsdämpare (gummielement, fjädrar etc) skall normalt vila direkt mot bärande stomme. Stum kontakt mellan vibrationsisolerad enhet och byggnadsstomme får ej förekomma.

9 (28) Gummikompensatorer (med erforderlig längdbegränsningsanordning) eller bälgrör (för säkerhetsledningar) skall monteras i samtliga röranslutningar. I entreprenaden ingår att tillse att anslutningar av externa rör- och elledningar utförs på korrekt sätt. Drivaggregat elmotorer Elmotorns kapslingsklass skall anpassas efter motorns placering enligt SS-EN PKB PKB.1 PUMPAR Centrifugalpumpar VV1-P1 Utförande: Inbyggd frekvensomformare och inbyggd tryckgivare. Fabrikat/typ: Grundfos Alpha B 180, eller likvärdig. Eldata: 1x230V, 0.3A Flöde 0,016 l/s Tryckhöjd 20 kpa Media Vatten 60ºC KB13-P1 Utförande: Inbyggd frekvensomformare och inbyggd tryckgivare. Fabrikat/typ: Grundfos MAGNA Genimodul, eller likvärdig. Eldata: 1x230V, 0.6A Flöde 0,3 l/s Tryckhöjd 30 kpa Media Vatten 7ºC

10 (28) PL PLB BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM BLK1 Blandningskärl för etylenglykol, med handpump, backventil, kulventil, växelventil, sil och avtappningspropp. Fabrikat/typ: WSE Produkter typ Hans-80H, eller likvärdigt. Volym: Media: 80 l 35% etylenglykol PN RÖRLEDNINGAR M M UTFÖRANDEFÖRESKRIFTER Förläggnings- och monteringssätt för rörledningar framgår av ritningar och koderna PNP, PNQ, PNR, PNS, PNT där ej annat anges. Öppna rörändar täcks omedelbart efter montering med skyddslock. Böjar 90º och övergång från stående samlingsledning till liggande samlingsledning skall utföras med 2 st böjar 45º. Gäller ledningar för spillvattenavlopp. Fastsättning, upphängning Rörledningar i vertikala schakt upphängs med egna fästdon till bjälklag. Rörledningarna fästs normalt mot tunga konstruktioner (byggnadsstommen). Vid oundviklig infästning mot lätt (vek) konstruktion (lätta stålbalkar, korrugerat plåttak e dyl) måste denna utföras så att störande stomljud och vibrationer ej uppstår vibrationsisolerade pendlar kan erfordras). Rör upphängs med svep samt pendel med cirkulärt tvärsnitt. Genomföringar Alla genomföringar och fästanordningar i våtutrymmen skall silikonfogas.

11 (28) Isolerad rörledning med diffusionsspärr förses med rörhylsa med sådan diameter att rörledning med obruten totalisolering och diffusionsspärr kan expandera fritt. För rör görs uppehåll i isolering. Isoleringen avslutas mot bjälklaget eller väggen. Synliga oisolerade ledningar ur väggar och golv förses med täckbricka av plast som limmas. Renblåsning Rör rengörs noggrant före provning. Rör skall vid leverans vara tätproppade i båda ändar. Rördelar och ventiler skall vid leverans vara förpackade så att de inte förorenas. Tätproppar, förpackningar eller skyddsemballage får inte avlägsnas förrän vid monteringstillfället. Ledningar i gipsväggar skall klamras. PNP PNQ PNR PN-.3 PN-.31 PN-.311 RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION RÖRLEDNINGAR MONTERADE PÅ VÄGG RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER I VÄGGKONSTRUKTION Ledning av kopparrör Angivna dimensioner avser utvändig diameter. Ledningar av raka kopparrör Ledningar av icke ytbehandlade raka kopparrör KV1-, VV1-, VVC1-, KL1-, KB01-, KB11-, KB12-, KB13- Rörtyp: Kopparrör SMS serie 1890, serie 2 Rören skall levereras förslutna och skall förslutas när arbete avbryts. Synliga rör utförs förkromade. enl ritn

12 (28) PN-.313 Ledningar av ytbehandlade raka kopparrör KV1-, VV1-, VVC1- enl ritn Rörtyp: Prisol Avser ledningar i gipsväggar. PN-.5 PN-.52 Ledning av plaströr Angivna dimensioner avser utvändig diameter. Ledningar av plaströr, avloppsrör S1- enl ritn Rörtyp: Fabrikat Polo-Plast typ KAL NG Avser samtliga avloppsrör ovan platta. PP PPC PPC.1 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖRGENOMFÖRINGAR M M Fästdon, fixeringar, styrningar m m hus Pendlar för tappvattenledningar skall förses med självlåsande mutter. Rörupphängningsdon och rörklammer av stål utförs förzinkade. PPC.3 Rörgenomföringar Se även PN. Luftare från avloppssystem utförs med genomföring i yttertak. PPC.31 Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Se även PN. Rörhylsor skall utföras av samma material som rörledning. PPC.32 Rörgenomföringar i bjälklag med vattentät beläggning och rörgenomföringar i vägg med vattenavisande eller vattentät beklädnad Se även PN.

13 (28) PPC.33 PPC.6 PPC.61 PPC.611 PPC.65 PPC.651 Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion Se även PN. Anslutningar, rensanordningar, proppningar m m av rörledning Röranslutningar m m ANSL Anslutning till befintlig anläggning eller av annan entreprenör levererade och monterad utrustning enligt ritning. KM1 Anslutning till av annan entreprenör levererad och monterad kaffemaskin enligt ritning. Ansluts med AV21-12, BV21-12 enligt PSB.1 och PSE.3 INK Inkopplingar till befintlig anläggning, enligt ritn. Röranslutningar till självfallsledning i avloppsvattensystem Se PN. Avtappningsanordningar och luftningsanordningar på rörledning Avtappningsanordningar på rörledning Avtappningsventiler skall insättas i rörledningar lågpunkter enligt följande. Vid pumpar, ventilationsbatterier, anslutna apparater som inte kan avtappas o likn samt stamledningar med stamventiler som inte har inbyggda avtappningar (t ex stamledningar med dim DN > 50). Material/typ: AJ 3601 förses med dubbel nippel med utvändig gänga samt propp. Ballofix med propp, förkromad (gäller kopplingsledningar till radiatorer). enl ritn enl ritn Tryckklass: PN10

14 (28) PPC.652 Luftningsanordningar på rörledning Vertikal rörledning eller ansluten apparat, som inte kan luftas på annat sätt, skall i högpunkt förses med luftningsdon. Luftavledare skall vara manuella. Automatiska lulftavledare skall väljas i undantagsfall och ha avstängningsventil. Automatiskt luftningsdon skall placeras utanför rörisolerings yta. Horisontal rörledning för köldbärare skall antingen förläggas med jämn stigning mot vertikal ledning eller förses med luftningsdon i lokala högpunkter. Avluftaren placeras i första hand vid övergång mellan horisontell och vertikal ledning med T-rör istället för böj. Från luftningsanordning dras oisolerad ledning DN 15 med avstängningsventilen placerad på vägg 0,5 m över golv i rum utan u-tak och teknikrum. I rum med u-tak placeras avstängningsventilen vid lucka i u-tak och märks med undertaksskylt. PPD PPD.2 INRE INSPEKTION OCH RENGÖRING AV RÖRLEDNINGAR Rengöring av rörledningar Renspolning skall ske av samtliga nya rörsystem före drifttagande. Golvbrunnar rensas. PR PRB PRB.1 BRUNNAR, SPYGATTER, GOLVRÄNNOR M M BRUNNAR Golvbrunnar Brunnars exakta placering och höjdläge i utrymmen med golvfall, se A-ritning. Golvbrunnar skall monteras enligt de anvisningar som utgör krav för typgodkännande. Förhöjningsringar får ej användas.

15 (28) PRB.15 Golvbrunnar av plast B21 2 st Fabrikat/typ: Golvanpassning: PURUS BRAGE 75PP, med bottenutlopp, eller likvärdig. Sil av rostfritt stål typ SR150. Klinker B22 Fabrikat/typ: Golvanpassning: PURUS BRAGE 75PP, med bottenutlopp, eller likvärdig. Sil av plast. Urtag i sil. Plastmatta PS PSA PSA.2 VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM VENTILER OCH SHUNTGRUPPER MED SAMMANSATT FUNKTION Förtillverkade shuntgrupper Shuntgrupp komplett med termometrar, avstängnings-, regler-, styr- och backventiler PN 10, samt avtappning. KB11-SG1 Fabrikat Norshunt typ 7A (tvåvägskopplad 3-vägs styrventil med blödarflöde) eller likvärdig. Komplett med termometrar, avstängnings-, regler-, styr- och backventiler PN6, samt avtappning. Storlek: FM25 kvs K-15/20 Styrventil kvs 1.0=11kPa Pump Grundfos MAGNA Relämodul Eldata: 1x230V, 0.6 Flödeprim/sek 0.1 /0.3 l/s Temp prim/sek 7/17 C/14/17 C Externt tryckfall 15 kpa

16 (28) PSB PSB.1 AVSTÄNGNINGSVENTILER Kulventiler AV21 Fabrikat/typ: Kulventil AT 3616 DN eller likvärdig. Dim: Dy st 20 2 st AV51 Fabrikat/typ: Kulventil AT 3616 eller likvärdig. Dim: 25 5 st 32 5 st AV52 Fabrikat/typ: Ballofix Beulco typ 1600 eller likvärdig. Dim: 18 4 st PSD PSD.11 PSD.111 STYRVENTILER Manuella styrventiler i vätskesystem Injusteringsventiler PSD Injusteringsventiler med mätuttag och avtappningsventil RV21 Fabrikat/typ: Montering: MMA Trim eller likvärdig. I VVC-kretsen Dim: 10 RV51 Fabrikat/typ: TA typ STAD eller likvärdig. Dim: st 32

17 (28) PSE PSE.3 SJÄLVVERKANDE VENTILER Backventiler BV1 Fabrikat/typ: Armatec AT 1148 eller likvärdig. Dim: PT PTC PTC.5 RUMSMONTERADE VÄRMARE OCH KYLARE RUMSKYLAPPARATER Fläktluftkylare FLV209 Fläktluftkylare fabrikat AQS Produkter typ SH eller likvärdig. Storlek: SH228/4 Rumstemperatur: 20 C Effekt: 3.3 kw Vattentemp: 7/12 C Tillbehör: Manöverpanel TFECO1MC Monterad styrventil+ställdon 3-vägs DN20 kvs 2.5 PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR MATERIAL- OCH VARUFÖRESKRIFTER Allt sanitetsporslin skall vara enhetligt och av samma fabrikat och i vitt utförande om ej annat anges. Samtliga apparater och blandare skall utföras med föravstängningsventiler utan vred.

18 (28) PUC PUC.1 PUC.11 TVÄTTSTÄLL, TVÄTTRÄNNOR OCH BIDÉER Tvättställ Tvättställ av porslin TS1 Utförande: För bultmontage. Med fabriksmonterad bottenventilsats med sil. Fabrikat/typ: IFÖ 7352 eller likvärdigt Storlek: 500 x 360 mm Blandare typ: MA eller likvärdig Tillbehör: Vattenlåssats i plast mot vägg. Montagehöjd: Överkant TS 850 mm ovan färdigt golv 3 st TS2 (HWC) Utförande: För bultmontage. Med fabriksmonterad bottenventilsats med sil. Fabrikat/typ: IFÖ 7362 eller likvärdigt Storlek: 600 x 445 mm Blandare typ: MA eller likvärdig. Tillbehör: Vattenlåssats i plast mot vägg. Hylla Montagehöjd: Överkant TS 800 mm ovan färdigt golv. PUE PUE.1 PUE.11 KLOSETTER, URINALER M M Klosetter Golvmonterade klosetter VK1 3 st Utförande: Fabrikat/typ: WC-stol för golvmontage med inbyggt S-lås. IFÖ 6860 eller likvärdig. VK2 Utförande: Förhöjd WC-stol för golvmontage med inbyggt S-lås. Fabrikat/typ: IFÖ 3861 eller likvärdig.

19 (28) PUF PUF.1 DISKBÄNKAR, TVÄTTBÄNKAR, UTSLAGSBACKAR M M Diskbänkar och disklådor DB1 Av annan entreprenör levererad diskbänk ansluts till KV, VV, S. Bänken ansluts med: Blandare MA eller likvärdig. Med anslutning för diskmaskin. Vattenlås av plast med anslutning för diskmaskin. Diskmaskin ansluts. PUF.4 PUF.41 PUF.411 DB2 Av annan entreprenör levererad diskbänk ansluts till KV, VV, S. Bänken ansluts med: Blandare MA eller likvärdig. Utslagsbackar och spolbackar Utslagsbackar Utslagsbackar av rostfritt stål UB1 Utförande: Storlek: Fabrikat/typ: Tillbehör: Utslagsback med galler och vattenlåsunderdel med silventil samt stänkplåt mot vägg. 460 x 335 mm IFÖ CU44G, RSK eller likvärdig. Vattenlåssats av plast ansluts mot golv/vägg enligt ritning. Blandare MA eller likvärdig. Blandarfäste med föravstängning vid utanpåliggande rör. PUF.5 Spilltrattar PUF.52 Spilltrattar av plast ST1 Utförande: Fabrikat/typ: Spillrör med gänga PURUS, RSK eller likvärdig.

20 (28) PV PVB PVB.2 PVB.21 UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM TAPPVENTILER, BLANDARE M M I TAPPVATTENSYSTEM Blandare Fabrikat på blandare skall överensstämma med blandare i tvättställ och dylikt. Duschblandare och duschanordningar BL1 Typ/utförande: Blandare för dusch, termostat. Fabrikat/typ nr: MA eller likvärdig. 3 st Tillbehör: Duschanordning MA med tvålkopp. Kromad duschslang med handdusch. Blandare monteras c/c 900 mm över färdigt golv. PVB.27 Spolblandare SBL1 Typ/utförande: Fabrikat/typ nr: Spolblandare Back- och vakuumventiler i inloppen. MA BV eller likvärdig. Tillbehör: Slanganslutning Blandarfäste med föravstängning för utanpåliggande rör. PVD.3 Slanghyllor SLH1 Utförande: Slanghylla av rostfri stålplåt som skruvas på vägg. Komplelt med gummislang. Fabrikat/typ nr: RSK eller likvärdig. Tillbehör: Gummislang, längd 10 m DN 15, med strålmunstycke och slangkopplingstillsats.

21 (28) R RB ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV INSTALLATIONER Allmänna anvisningar Se även PN "Genomföring". Utförandeföreskrifter Isolervara skall på arbetsplatsområdet förvaras under tak och vara upplagd min 200 mm från mark. Före montage av isolering skall kontrollant godkänna isoleringen ur kvalitetssynpunkt. Fuktig, trasig eller smutsig isolervara skall kasseras. Angiven isolertjocklek gäller färdigmonterad isolervara. Isolering vid ventiler, termometrar, givare o dyl får ej utföras förrän distanshylsor har monterats. Förberedelse för isolering Isolering av fog får inte utföras förrän tryck- och täthetsprovning eller radiografering samt brandtätning utförts. Köldbärarledningar och kallvattenledningar måste vara absolut torra innan montering av isoleringen. Provning Provning av isoleringens tjocklek skall utföras. Övrigt Montering av all isolering skall utföras enligt fabrikantens anvisningar. RBA SAMMANSATT TERMISK ISOLERING AV INSTALLATIONER Föreskrifter under RBB skall också gälla för sammansatt termisk isolering av installationer. Vid genombrott av vägg eller bjälklag skall isolering på kalla ledningar gå obruten genom konstruktionen.

22 (28) RBA.1 RBA.14 Sammansatt termisk isolering på rörledning Sammansatt termisk isolering med ytbeklädda rörskålar av mineralull på rörledning VV1, VVC1 Isoleringsserie 42 enl ritn Rörskål av mineralull med ytskikt av rutarmerad aluminiumfolie. KV1 Isoleringsserie 40 (max isol.tjocklek 20 mm) enl ritn Rörskål av mineralull med ytbeklädnad av rutarmerad aluminiumfolie. Diffusionstätt utförande. Skarven tejpas diffusionstätt. RBB.1 RBB.11 RBB.111 Termisk isolering med cellmaterial på rörledning Termisk isolering med slangar eller plattor av syntetiskt cellgummi på rörledning Termisk isolering med fogtätade slangar eller plattor av syntetiskt cellgummi på rörledning Isolervara Slang eller plattmaterial med systemövervakning (µ, λ, brand) med kalkylerad ökande isolertjocklek. De tekniska värdena på isolervaran skall vara: µ 7000, λ 0,036 W/(m.K) vid 0 C, och brandklassen: ytskikt klass II. KB01, KB11, KB12, KB13 Cellgummiisolering AF Armaflex enskikts isolering, limmade skarvar typ AF2 eller likvärdigt. Mängd enl ritn KL1 Cellgummiisolering AF Armaflex enskikts isolering, limmade skarvar typ AF 2 med plastplåt, eller likvärdigt. Mängd enl ritn

23 (28) RBC RBC.2 TERMISK ISOLERING AV FLÄNS, KOPPLING OCH VENTIL E D Ritningsbeteckning ytbeklädnad se kapitel PN Rörledningar. Termisk isolering med fast överisolering på fläns, koppling eller ventil För kalla ledningar KV, KB gäller att ventilbröst och spindellås skall överisoleras. För övriga ledningar (varma) utförs ventilbröst och spindellås oisolerade. Fläns, koppling eller ventil skall isoleras med samma isolertjocklek och utförande som isolering på angränsande rörledningar. Isolering monteras enligt anvisningar från tillverkare och leverantör. Fläns, koppling och ventil i samtliga dimensioner. Flänsar för ventiler, se RBC.3. Gäller samtliga isolerade system. RC RCB RCB.41 YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ytbeklädnader av plastplåt på isolerad rörledning Ytbeklädnad färg grå. RCC RCC.2 YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ FLÄNS, KOPPLING, VENTIL E D Ytbeklädnader med fast överisolering på isolerad fläns, koppling eller ventil Fläns, koppling och ventil i samtliga dimensioner. Gäller samtliga ledningssystem där ytbeklädnad skall anbringas på ledning enligt RCB.24.

24 (28) Y YT YTB MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER MÄRKNING OCH SKYLTNING AV INSTALLATIONER Förslag till märkning samt skyltlistor skall överlämnas till beställaren för godkännande innan tillverkning påbörjas. YTB.1 YTB.15 Märkning av installationer Märkning av vvs-, kyl- och processmedieinstallationer Motorer skall märkas enligt ELSÄK-FS 1999:5. Motordata skall anbringas så att de kan avläsas under spänning utan ingrepp i anläggningen. Hela installationen skall märkas. CE-märkning För samtliga komponenter som levereras, gäller EU-direktiven om överensstämmelse samt CE-märkning enligt maskindirektivet, LVD-direktivet och EMC-direktivet samt övriga tillämpliga direktiv som kan omfattas för levererad utrustning. Samtlig levererad och installerad utrustning skall vara CE-märkt. Dokumenterad 2A-försäkran skall finnas tillgänglig. I 2A-försäkran skall uppgifter finnas om vilka direktiv resp komponent är CE-märkt efter. Installation ovan demonterbart undertak skall märkas lika synlig installation både över och under undertaket. Dold installation ovan tak skall märkas där inspektionslucka är monterad. Märkning/protokollföring av mätpunkter m m Vid injusteringen skall injusterare dokumentera använda mätpunkter/uttag för pilotrörsmätningar/spjäll med mätuttag/injusterings-tryck för don/referensdon etc. YTB.152 Märkning av installationer för försörjning med flytande eller gasformigt medium YTB.2 YTB.25 Skyltning för installationer Skyltning för vvs-, kyl- och processmedieinstallationer

25 (28) YTC YTC.1 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Provning av installationssystem Förutom AMA-text skall för provning gälla: 1. Egenprovning Entreprenören utför egenprovning. 2. Samordnad provning Funktionsprovning skall genomföras tillsammans med ansvarig för samordnad provning och övriga entreprenörer. Se även AFC.352. Funktionsprovning avser samtliga funktioner och funktionssamband och skall utföras så att hela funktionskedjan blir genomprovad i ett sammanhang, t ex från givare till apparat (motor) över dator och centralutrustningar. YTC.15 Provning VVS-, kyl- och processmedieinstallationer Provning och driftprovning av installationer vars funktion är årstidsberoende beträffande temperatur och verkningsgrader etc, skall utföras under närmast kommande lämplig årstid. YTC.1521 Provning av tappvattensystem YTC.153 YTC.155 YTC.25 Provning av avloppssystem och pneumatiska avfallstransportsystem Provning av kylsystem Injustering av VVS-, kyl- och processmedieinstallationer Injustering får ej utföras förrän samtliga arbeten, (även sidoentreprenader) som kan påverka injusteringen, är slutförda. Före injustering skall pumpar ha varit i kontinuerlig drift en längre tid, dock minst en vecka, samt sil i rörledning rengjorts. Hela installationen skall injusteras. YTC.252 Injustering av system för försörjning med flytande eller gasformigt medium YTC.255 Injustering av kylsystem

26 (28) YU YUE TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER Överlämnas senast 3 arbetsdagar före slutbesiktning för granskning till beställarens kontrollant. Underlag skall införas på den senast reviderade bygghandlingen och vara infört på en obegagnad kopia samt inringas med rödpenna. Underlaget skall märkas Relationsunderlag och vara daterat. Ev byte av material gentemot beskrivning och PM skall klart framgå. Underlaget skall under arbetets gång förvaras på arbetsplatsen och skall vid begäran kunna uppvisas för kontrollant. Granskat och godkänt underlag skall överlämnas till beställaren senast vid slutbesiktning och kvitteras av beställaren vid överlämnandet. YUE.5 YUE.52 YUE.53 YUE.55 Underlag för relationshandlingar för vvs-, kyl- och processmedieinstallationer Underlag för relationshandlingar för installationer för försörjning med flytande eller gasformigt medium Underlag för relationshandlingar för avloppsvatteninstallationer och pneumatiska avfallstransportinstallationer Underlag för relationshandlingar för kylinstallationer

27 (28) YUJ UNDERLAG FÖR DRIFTSINSTRUKTIONER FÖR INSTALLATIONER Underlaget skall överlämnas till beställaren, insatta i A4-pärmar. Text på pärmar samt fliksystem enligt beställarens anvisningar. Underlaget skall levereras till beställaren i 2 omgångar. Underlaget skall vara överlämnat senast vid samordnad provning. Om det i datablad broschyr o dyl finns sådant som ej gäller för den aktuella anläggningen skall detta strykas alternativt skall det gällande tydligt markeras. Samtliga i objektet inbyggda komponenter och sakvaror skall finnas dokumenterade med broschyrblad. YUJ.5 YUL Underlag för driftinstruktioner för VVS-, kyl- och processmedieinstallationer UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Se YUJ. YUL.5 Underlag förunderhållsinstruktioner för VVS-, kyloch processmedieinstallationer YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information skall bestå av följande två huvuddelar: 1. Teoretisk genomgång. Denna skall ske vid anläggningens färdigställande. Dokumentation föreskriven under YU skall användas vid genomgången. Beräknad tidsåtgång 4h. 2. Genomgång på platsen. Denna skall ske vid två tillfällen, dels vid entreprenadens färdigställande, dels vid garantitidens utgång. Beräknad tidsåtgång vid entreprenadens färdigställande 4h. Beräknad tidsåtgång vid garantitidens utgång 4h.

28 (28) YUQ YUQ.5 YY YYV KONTROLLPLANER FÖR INSTALLATIONER Kontrollplaner för vvs-, kyl- och processmedieinstallationer ARBETEN EFTER SLUTBESIKTNING TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Entreprenören skall under garantitiden göra minst 5 st servicebesök med ca 12 månaders intervall, omfattande tillsyn och förebyggande underhåll av i entreprenaden ingående utrustningar. Reservdelar och arbetstid skall bekostas av entreprenören. Service skall omfatta funktionskontroll samt erforderliga justeringar och reparationer inkl. erforderliga reservdelar, smörjmedel och resor. Filter till luftbehandlingsaggregat ingår ej. Beställaren skall underrättas och ges möjlighet att närvara vid besöken. Varje besök skall verifieras med servicerapport, som undertecknats av entreprenören och beställarens driftansvarig. Av servicerapporten skall klart framgå allt som kontrolleras, även sådant som kontrollerats och befunnits vara utan anmärkning. Servicerapporten skall vara färdigtryckt och vara av min.nivå enligt branschens praxis. Tiden för besöken skall bestämmas vid slutbesiktningen och införas i utlåtande över slutbesiktning. Särskilt avtal skall upprättas. Göteborg, SWECO Systems AB Göteborgskontoret
