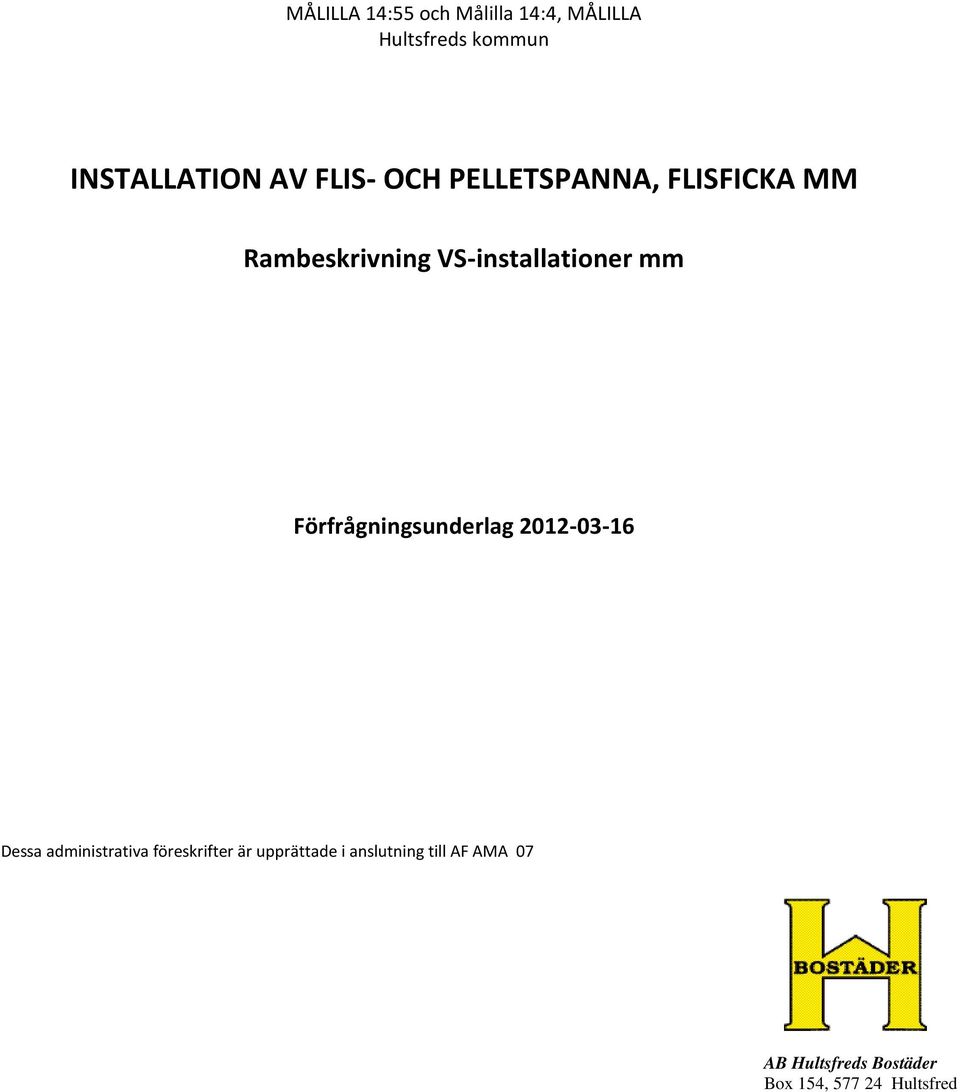

1 MÅLILLA 14:55 och Målilla 14:4, MÅLILLA Hultsfreds kommun INSTALLATION AV FLIS- OCH PELLETSPANNA, FLISFICKA MM Rambeskrivning VS-installationer mm Förfrågningsunderlag Dessa administrativa föreskrifter är upprättade i anslutning till AF AMA 07 AB Hultsfreds Bostäder Box 154, Hultsfred

2 2(9) INNEHÅLLSFÖRTECKNING Sida 5 VA-, VVS, KYL- OCH PROCESSMEDIESYSTEM 3 56 VÄRMESYSTEM 4 BE FLYTTNING, DEMONTERING OCH RIVNING 4 P APPARATER, LEDNINGAR M M I 5 RÖRSYSTEM ELLER RÖRLENINGSNÄT PN RÖRLEDNINGAR M M 7 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM 8 R ISOLERING AV INSTALLATIONER 9 Y MÄRKNING, PROVNING, DOKUMENTATION M M 9 YTC PROVNING OCH INJUSTERING AV 9 INSTALLATIONSSYSTEM YU TEKNISK DOKUMENTATION M M FÖR 9 INSTALLATIONER

3 3(9) 5 VA-, VVS, KYL- OCH PROCESSMEDIESYSTEM ENTREPRENADOMFATTNING Entreprenaden omfattar installation och driftsättning till fullt färdig anläggning av flis- och pelletspanna, flisficka, ackumulatortankar, expansionskärl mm med tillbehör och kringutrustning samt demontering och rivning av befintlig utrustning. Samtliga rör-, el-, tele-, bygg-, smides-, mark- och anläggningsarbeten mm som krävs för en fullt färdig, driftsatt anläggning ska ingå. Projektet omfattar i stora drag: installation av ny flis- och pelletspanna installation av ny flisficka med distributionssystem installation av nya ackumulatortankar installation av ny oljetank installation av nytt expansionskärl byte / komplettering av befintlig säkerhetsutrustning i värmesystem sanering och demontering av befintlig oljetank demontering av befintlig rökgasreningsutrustning demontering av befintliga elpannor med kringutrustning rivning av befintligt expansionskärl rivning av befintligt rörsystem i erf. omfattning driftsättning, injustering och funktionsprovning NORMER OCH REGLER Installationer ska utföras enligt denna handling samt senaste utgåva av myndighetsregler och normer till nivå för fullt funktions- och driftfärdiga anläggningar. Samtliga krav som framställs av myndighet ska ingå i entreprenaden oavsett om detta framgår i denna handling eller inte. Denna handling ansluter till senaste utgåvan av BBR. Myndigheters krav och regler upprepas ej. SAMORDNING Entreprenören svarar för all installationssamordning, såväl under projektering som utförande. Namngiven installationssamordnare ska finnas under hela entreprenadtiden. Denne ansvarar även för kvalitetssäkring, egenprovningar och samordnad funktionsprovning av installationer.

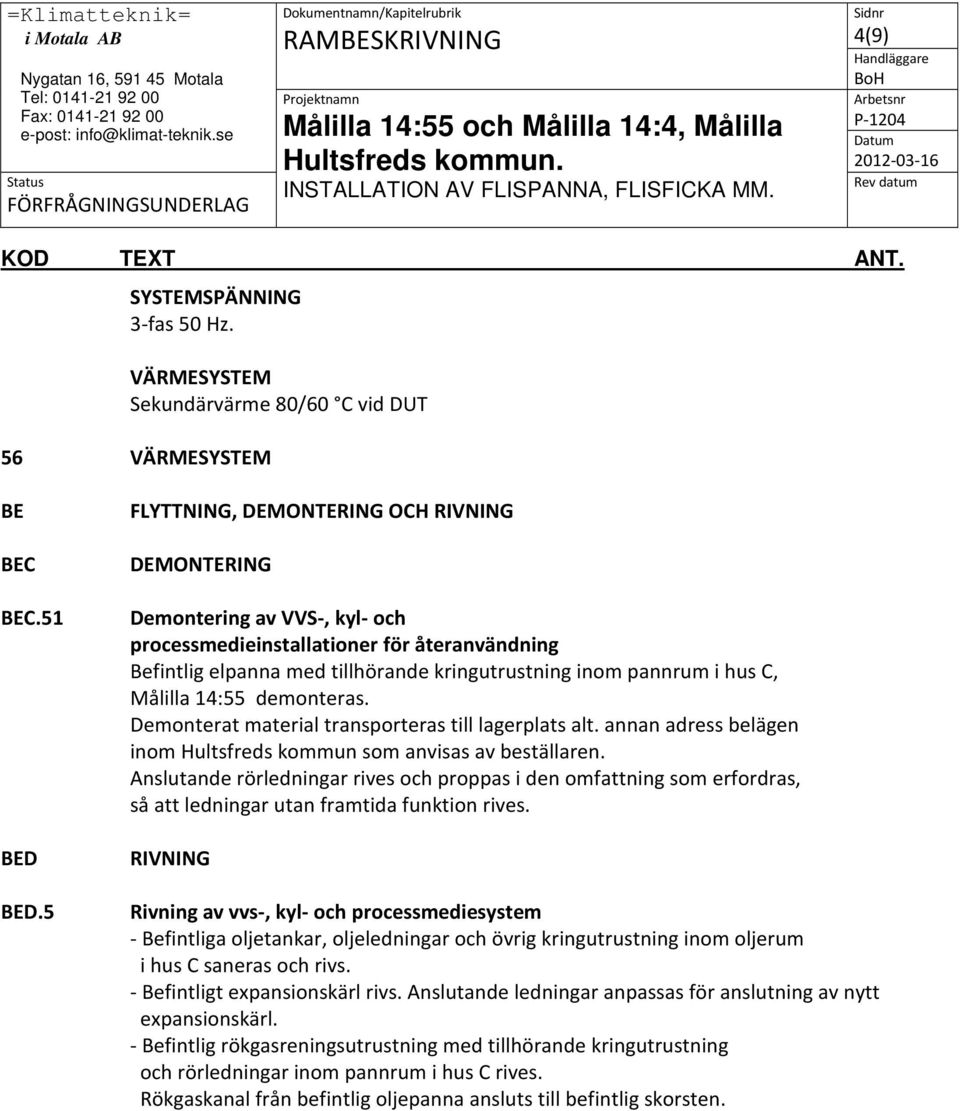

4 4(9) SYSTEMSPÄNNING 3-fas 50 Hz. VÄRMESYSTEM Sekundärvärme 80/60 C vid DUT 56 VÄRMESYSTEM BE BEC BEC.51 BED BED.5 FLYTTNING, DEMONTERING OCH RIVNING DEMONTERING Demontering av VVS-, kyl- och processmedieinstallationer för återanvändning Befintlig elpanna med tillhörande kringutrustning inom pannrum i hus C, Målilla 14:55 demonteras. Demonterat material transporteras till lagerplats alt. annan adress belägen inom Hultsfreds kommun som anvisas av beställaren. Anslutande rörledningar rives och proppas i den omfattning som erfordras, så att ledningar utan framtida funktion rives. RIVNING Rivning av vvs-, kyl- och processmediesystem - Befintliga oljetankar, oljeledningar och övrig kringutrustning inom oljerum i hus C saneras och rivs. - Befintligt expansionskärl rivs. Anslutande ledningar anpassas för anslutning av nytt expansionskärl. - Befintlig rökgasreningsutrustning med tillhörande kringutrustning och rörledningar inom pannrum i hus C rives. Rökgaskanal från befintlig oljepanna ansluts till befintlig skorsten.

5 5(9) P PHB.1 PHB.112 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLENINGSNÄT VÄRMEVATTENPANNOR Värmepannor med effekt över 100 kw samt hetvattenpannor Panna för flis och pellets med avgiven effekt om minst 220 kw, typ Fröling Turbomat Kommunal TM 220 eller likvärdig. Pannan ska vara utrustad med 2 driftarter kapacitetsreglering för vinterdrift, samt drift mot ackumulatortankar med automatisk tändning och släckning för sommardrift. Pannan ska klara torrflis <20% samt även fuktigare >50% och vid behov även pellets. Pannans rökgaskanal ansluts via rökgasfläkt till befintlig skorsten. Pannan ska vara utrustad med följande: -Rörligt planroster, utrymme under roster ska ha automatisk utmatning av aska till askskruv. -Keramikinfattad eldstad med automatisk övervakning och reglering av ugnstemperatur -Restsyrestyrd förbränning -Elektriskt styrda spjäll för primär, sekundär och avgasåterföringsluft -Automatisk frekvensreglerad avgasåterföring -Stående konvektionsdel med automatisk sotning av samtliga tuber -Automatisk askutmatning under tuber till askkärl -Frekvensstyrd avgasfläkt med undertrycksstyrning -Automatisk askutmatning från eldstad till askkärl -Bakåtlutande stokerskruv med fallschakt och bakbrandspjäll -Integrerad slinga för nödkylning -Tryckklass minst 3 bar -Automatikskåp med svensk text samt dokumentation på svenska. Automatikskåpet ska vara försett med larmtablå där larm redovisas i klartext. Larm ska föras vidare i kategori A- och B-larm via potentialfri kontakt. Säkerhetskrets ska uppfylla krav enligt FBEA samt AFS och vara kontrollerad av ackrediterat kontrollorgan. -I automatikskåp skall funktion för styrning av pannladdpump samt 3-vägs motorventil för konstant returtemperatur finnas.

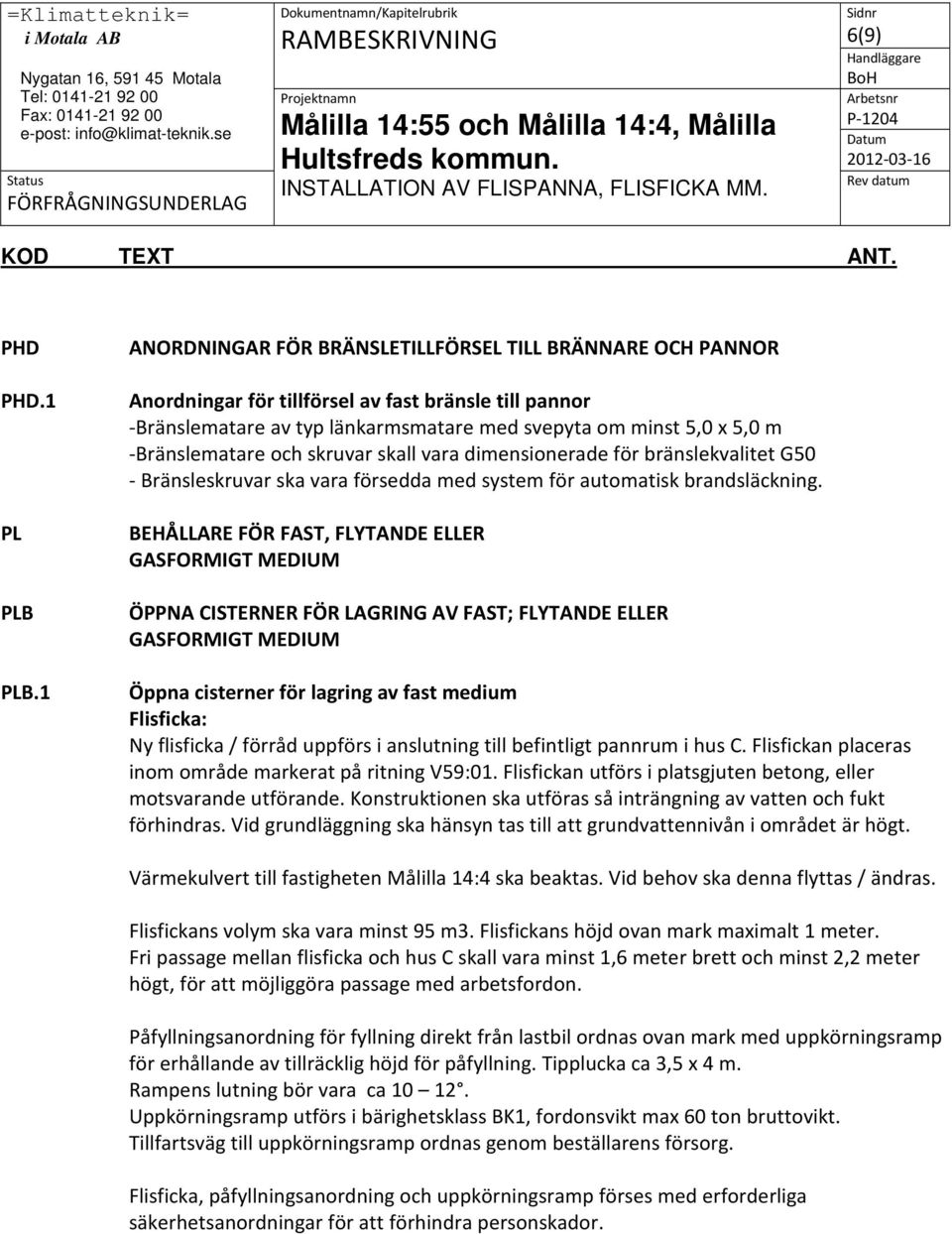

6 6(9) PHD PHD.1 PL PLB PLB.1 ANORDNINGAR FÖR BRÄNSLETILLFÖRSEL TILL BRÄNNARE OCH PANNOR Anordningar för tillförsel av fast bränsle till pannor -Bränslematare av typ länkarmsmatare med svepyta om minst 5,0 x 5,0 m -Bränslematare och skruvar skall vara dimensionerade för bränslekvalitet G50 - Bränsleskruvar ska vara försedda med system för automatisk brandsläckning. BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST; FLYTANDE ELLER GASFORMIGT MEDIUM Öppna cisterner för lagring av fast medium Flisficka: Ny flisficka / förråd uppförs i anslutning till befintligt pannrum i hus C. Flisfickan placeras inom område markerat på ritning V59:01. Flisfickan utförs i platsgjuten betong, eller motsvarande utförande. Konstruktionen ska utföras så inträngning av vatten och fukt förhindras. Vid grundläggning ska hänsyn tas till att grundvattennivån i området är högt. Värmekulvert till fastigheten Målilla 14:4 ska beaktas. Vid behov ska denna flyttas / ändras. Flisfickans volym ska vara minst 95 m3. Flisfickans höjd ovan mark maximalt 1 meter. Fri passage mellan flisficka och hus C skall vara minst 1,6 meter brett och minst 2,2 meter högt, för att möjliggöra passage med arbetsfordon. Påfyllningsanordning för fyllning direkt från lastbil ordnas ovan mark med uppkörningsramp för erhållande av tillräcklig höjd för påfyllning. Tipplucka ca 3,5 x 4 m. Rampens lutning bör vara ca Uppkörningsramp utförs i bärighetsklass BK1, fordonsvikt max 60 ton bruttovikt. Tillfartsväg till uppkörningsramp ordnas genom beställarens försorg. Flisficka, påfyllningsanordning och uppkörningsramp förses med erforderliga säkerhetsanordningar för att förhindra personskador.

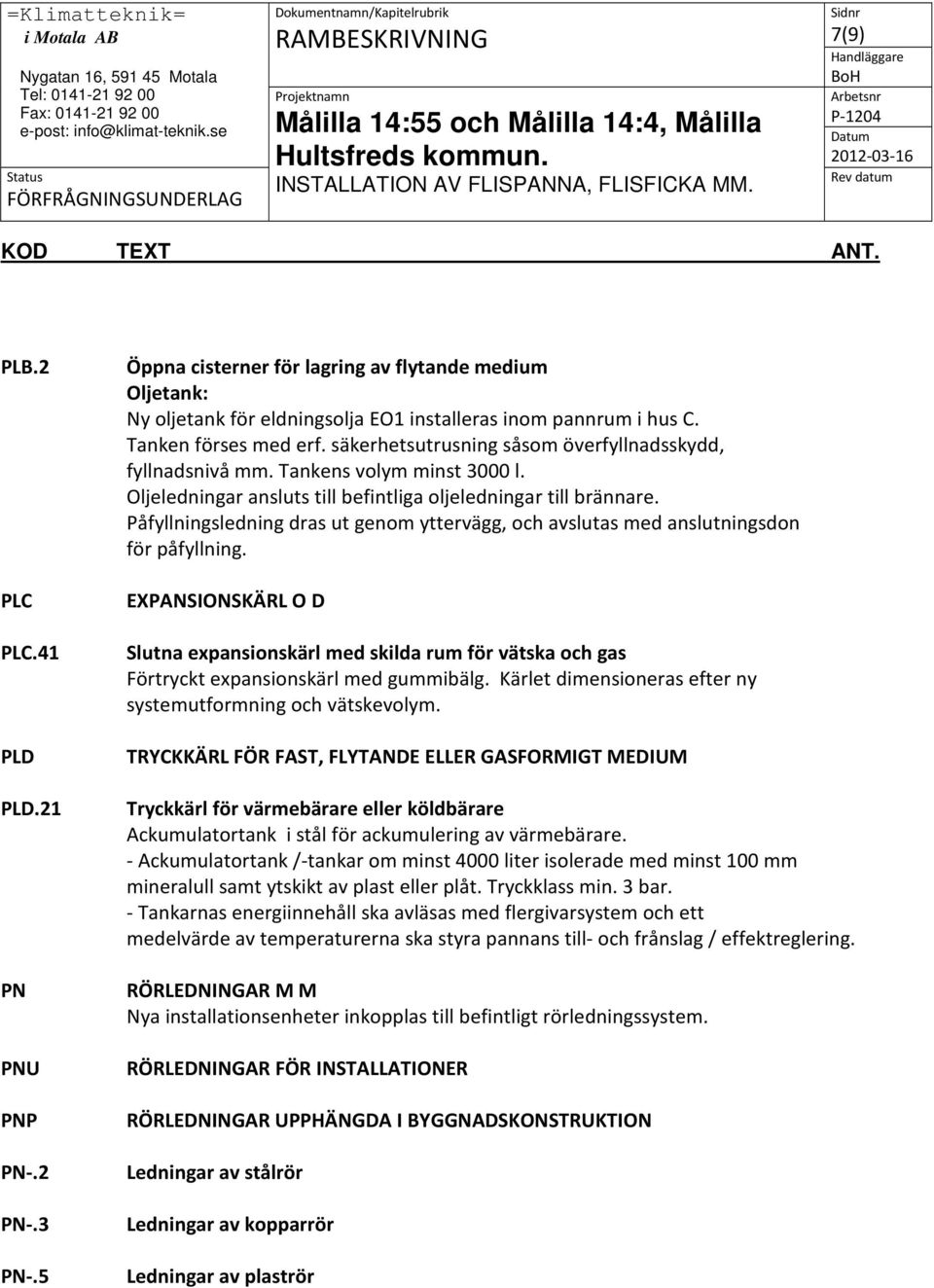

7 7(9) PLB.2 PLC PLC.41 PLD PLD.21 PN PNU PNP PN-.2 PN-.3 PN-.5 Öppna cisterner för lagring av flytande medium Oljetank: Ny oljetank för eldningsolja EO1 installeras inom pannrum i hus C. Tanken förses med erf. säkerhetsutrusning såsom överfyllnadsskydd, fyllnadsnivå mm. Tankens volym minst 3000 l. Oljeledningar ansluts till befintliga oljeledningar till brännare. Påfyllningsledning dras ut genom yttervägg, och avslutas med anslutningsdon för påfyllning. EXPANSIONSKÄRL O D Slutna expansionskärl med skilda rum för vätska och gas Förtryckt expansionskärl med gummibälg. Kärlet dimensioneras efter ny systemutformning och vätskevolym. TRYCKKÄRL FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Tryckkärl för värmebärare eller köldbärare Ackumulatortank i stål för ackumulering av värmebärare. - Ackumulatortank /-tankar om minst 4000 liter isolerade med minst 100 mm mineralull samt ytskikt av plast eller plåt. Tryckklass min. 3 bar. - Tankarnas energiinnehåll ska avläsas med flergivarsystem och ett medelvärde av temperaturerna ska styra pannans till- och frånslag / effektreglering. RÖRLEDNINGAR M M Nya installationsenheter inkopplas till befintligt rörledningssystem. RÖRLEDNINGAR FÖR INSTALLATIONER RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION Ledningar av stålrör Ledningar av kopparrör Ledningar av plaströr

8 8(9) PP PPC.651 PPC.652 PQ PQB.12 PQD PQD.1 PS PSB PSB.1 PSC PSD PSD.11 PSE PSE.11 PSG ANORDNINGAR FÖR FÖRANKRING; EXPANSION, SKYDD MM AV RÖRLEDNING Avtappningsanordning på rörledning Avtappningsanordningar ordnas i erf. omfattning Luftningsanordningar på rörledning Avluftningsanordningar ordnas i erf. omfattning RÖKKANALER OCH AVGASKANALER Rökkanaler av stål KONTROLL AV RÖKKANALER OCH AVGASKANALER Täthetskontroll av rökkanaler och avgaskanaler VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM AVSTÄNGNINGSVENTILER Kulventiler VÄXELVENTILER OCH OMKASTARVENTILER STYRVENTILER Manuella styrventiler i vätskesystem Styrventiler, försedda med skala för inställningsvärde och mätuttag, monteras i erf. omfattning. SJÄLVVERKANDE VENTILER Temperaturstyrda ventiler i vätskesystem SÄKERHETSVENTILER OCH SÄKERHETSDON

9 9(9) Befintlig säkerhetsutrustning bytes / kompletteras i erforderlig omfattning för att tillgodose krav enligt AFS 2002:1 och VSU2007 med hänsyn till värmesystemets ny utformning R RBB RBB.21 Y YTB.1 YTC YTC.1 YU YUD YUH ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV RÖRLEDNING Termisk isolering med rörskålar av mineralull på rörledning Samtliga nya rörledningar isoleras enl. serie 2. Isolering förses med ytbeklädnad av plastplåt MÄRKNING, PROVNING, DOKUMENTATION M M Märkning av installationer Samtliga nya apparater, komponenter och rörledningar märks. PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Provning av installationssystem TE ansvarar för samordnad funktionsprovning av samtliga system och dess funktioner. Samtliga provningar protokollförs. TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar upprättas i 3 exemplar, och inarbetas i drift- och skötselinstruktioner, samt digitalt i PDF-format DRIFTINSTRUKTIONER FÖR INSTALLATIONER Pannleverantör ska redovisa erforderlig skötseltid vid normal drift. Drift- och skötselinstruktioner upprättas i 3 exemplar som A4-pärmar, samt digitalt i PDF-format YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Utbildning av beställarens driftpersonal för daglig drift och enklare felsökning utförs på plats i anläggningen
