1 Handling Sidantal Förfrågningsunderlag 18 st. Gymnasiesärskolan Bromangymnasiet, Hudiksvall Ombyggnad Teknisk beskrivning Rörsystem Datum Arbetsnummer: Uppdragsansvarig: Jörgen Hansson Teknikansvarig: Alf Lindbergh BET ÄNDRINGEN AVSER DATUM SIGN

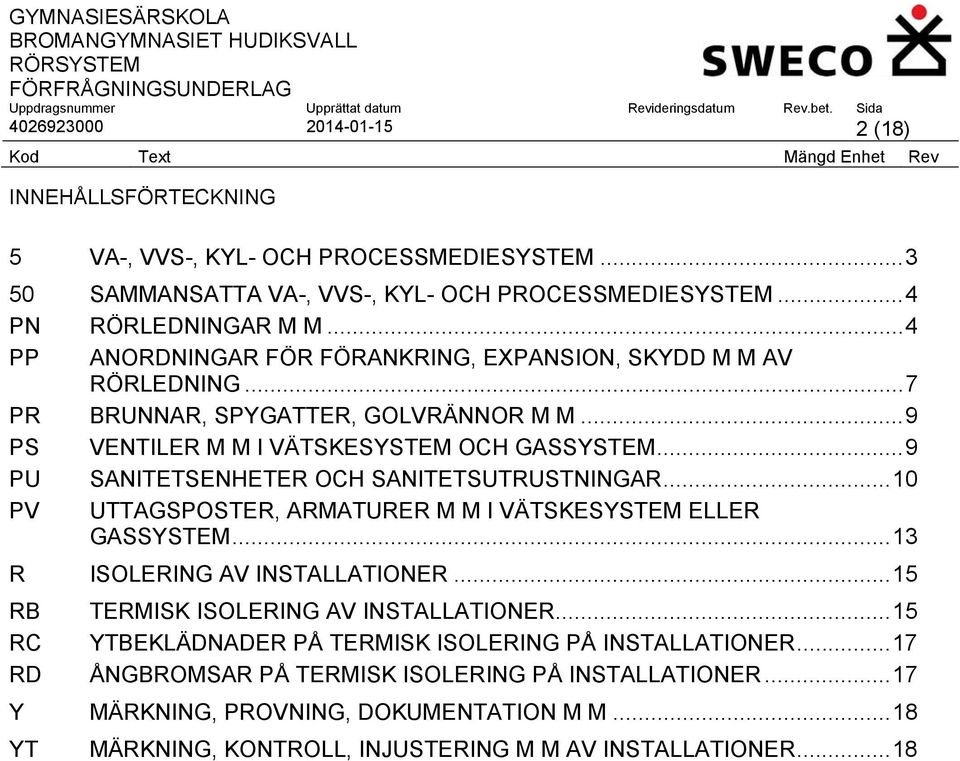

2 (18) INNEHÅLLSFÖRTECKNING 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM SAMMANSATTA VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM... 4 PN RÖRLEDNINGAR M M... 4 PP ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING... 7 PR BRUNNAR, SPYGATTER, GOLVRÄNNOR M M... 9 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM... 9 PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR PV UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM R ISOLERING AV INSTALLATIONER RB TERMISK ISOLERING AV INSTALLATIONER RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER RD ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER Y MÄRKNING, PROVNING, DOKUMENTATION M M YT MÄRKNING, KONTROLL, INJUSTERING M M AV INSTALLATIONER... 18

3 (18) Denna beskrivning ansluter till AMA VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Denna beskrivning är upprättad utan mängduppgifter för rör och isolering. Mängder för rör och isolering hämtas från ritningar. Mängd som inte kan bestämmas förrän efter utförandet anges reglerbar och betecknas med R framför den antagna mängdangivelsen. Orientering Projektet avser ombyggnad av lokaler för Gymnasiesärskola och Elevhälsa. Ombyggnad skall ske i etapper se AF-del. Ritningar Ritningar är reviderade relationsritningar daterad V A V A V A V A V A V A Reviderade områden är molnade. Material och fabrikat I beskrivningen har i vissa fall angetts fabrikat. Avsikten är att entreprenören har rätt att föreslå annat fabrikat med motsvarande tekniska egenskaper. Avvikelser från angivna fabrikat skall redovisas i anbudet. Vid utbyte åligger det entreprenören att visa produktens likvärdighet. Beställaren avgör slutligt produktval. Kostnader som uppstår i annan entreprenad i samband med materialbyte bekostas av RE. I de fall materialen har andra dimensioner än de som anges i beskrivningen, åligger det entreprenören att kontrollera och ansvara för att möjligheterna till montage och skötsel inte försämras för egna eller angränsande installationer. Entreprenören är bevisskyldig i de fall tvist uppstår beträffande de utbytta materialens likvärdighet Gränsdragning mot annat installationssystem eller annan entreprenad Gränsdragning mot annat installationssystem eller annan entreprenad framgår av ritningar.

4 (18) 50 SAMMANSATTA VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Installationer skall utföras enligt fabrikantens anvisningar. Samordning skall ske med övriga entreprenörer före montage. Funktionsöversikt Nya kall- och varmvattenledningar inkopplas på befintliga. Nya spillvattenledningar inkopplas på befintliga ledningar Nya WC-stolar och tvättställ Inkoppling av nya diskbänkar Nya golvbrunnar och duschanordningar Samtliga rör som passerar väggar ovan undertak skall tätas av GE. Krav på ljudtätning föreligger. PN RÖRLEDNINGAR M M Rör och komponenter ska vara typgodkända och godkända av leverantör för att användas tillsammans. UTFÖRANDEKRAV Fästdon för rörledning Följande rörledningar ska monteras med obruten isolering genom byggnadskonstruktion: Tappkallvatten RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION UTFÖRANDEKRAV Upphängningsavstånd av horisontal rörledning Största avstånd mellan fästpunkter för horisontal rörledning av skall vara enligt tillverkarens dokumenterade anvisningar.

5 (18) RÖRLEDNINGAR I SKYDDSRÖR I BYGGNADSKONSTRUKTION Rör-i-rör-system av PEX ska vara kontrollerade och uppfylla kraven i Nordtestnormen NT VVS 129. Rörledningar i tomrör, s k rör-i-rör-system, skall utföras enligt tillverkarens dokumenterade anvisningar. Tomrör och medierör skall förläggas så att medieröret kan bytas ut utan att tomröret demonteras. Genomföring av rörledning i vägg- eller golvkonstruktion skall utföras med de rörgenomföringar, väggbrickor och kopplingar som anges i rörtillverkarens monteringsanvisningar. Synliga ledningar på vägg skall utföras som förkromade kopparrör. PNU.3 Ledningar av kopparrör PNU.311 Ledningar av icke ytbehandlade raka kopparrör E2 Rörtyp: Hårdbearbetade enligt SS-EN 1057-R290 Fogtyp: Lödning alt presskoppling Enl.ritn Diam x tjocklek: 12x1 15x1 18x1 22x1 42x1,5 54x1,5 Ledningar isoleras enligt RBA. PNU.312 Ledningar av ytbehandlade raka kopparrör (Avser synliga ledningar inom rum) E3 Rörtyp: Glödgade enligt SS-EN 1057-R220 Förkromade kopparrör Fogtyp: presskoppling Diam x tjocklek: 12x1 15x1 Enl.ritn

6 (18) PNU.321 Ledningar av plastbelagda kopparrör i ring E4 Rörtyp Glödgade enligt SS-EN 1057-R290 Fogtyp Lödning alt klämkopplingar Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 PN Ledningar av PP-rör, fabrikatspecifika inomhusavloppsrör L2 Ljuddämpande avloppssystem i PP Fabrikat/typ : PipeLife Stilla eller likvärdigt Fogtyp: Gummiring Vid brandcellsgenomgång skall godkända brandmanschetter, brandtejp, brandmassa användas. Enl.ritn

7 (18) PP PPC PPC.1 PPC.11 PPC.3 PPC.31 PPC.32 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖRGENOMFÖRINGAR M M Fästdon, fixeringar, styrningar m m Fästdon till rörledningar Fästdon för rörledning utförs i erforderlig omfattning. RE tillhandahåller upphängningsanordning så att betryggande hållfasthet erhålles med hänsyn till vad installationerna kan utsättas för under byggtiden samt efter färdigställandet. Rörgenomföringar Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Rörgenomföringar i bjälklag med vattentät beläggning och rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad Förutom anslutning av dusch-eller badkarsblandare får inga rörgenomföringar finnas i duschzon i våtutrymme eller på annan plats där det finns risk för vattenbegjutning. Rörledning ska vara monterad vinkelrät mot vägg så att efterjustering inte behöver göras när beklädnad eller beläggning utförts. Rör ska sticka ut cirka 100 mm från väggskiva eller motsvarande innan tätskikt och beklädnad utförs. Eventuellt skyddsrör eller plasthölje ska kapas 2 mm utanför vägg. PPC.33 Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion Rörgenomföring som genombryter brandcellsskiljande byggnadsdel skall utföras så att byggnadsdelens brandtekniska klass bibehålls. Vald brandtätning eller brandtätningssystem för rörgenomföring skall ha påvisats uppfylla föreskriven brandteknisk klass efter provning enligt SIS (NT FIRE 005). Brandcellsgränser framgår av planritningar.

8 (18) PPC.6 PPC.61 Anslutningar, rensanordningar, proppningar m m av rörledning Röranslutningar m m ANSL/INK Enligt ritning. Anslutningstyp Levereras av Media Ansl. Diskbänkar GE KV, VV, S 5 st Ansl. Tvättbänkar GE KV, VV, S 1 st Ansl. Diskmaskin GE KV 2 st Ansl. Tvättmaskin GE KV 1 st PPC.611 PPC.62 Erforderliga kopplingar, dimensionsförändringar och motflänsar skall ingå. Röranslutningar till självfallsledning i avloppsvattensystem Övergång från stående samlingsledning till liggande samlingsledning skall om möjligt utföras med 2 st 45 -böjar. Vid övergång från ledning under husgrund skall stalp utföras för att minimera eventuella skador vid sättningar i mark. Fördelningsrör till rörledningar FR Rakt fördelningsrör lika EZZE eller likvärdigt. Anpassas efter antal anslutningar. Enl. ritn 2 st PPC.63 PPC.651 Rensanordningar för rörledning RR Rensrör på avloppsledning. Avtappningsanordningar på rörledning Rörledning eller ansluten apparat, som inte kan avtappas på annat sätt, skall förses avtappningsdon med slangförskruvning Enl.ritn

9 (18) PR PRB PRB.1 PRB.15 BRUNNAR, SPYGATTER, GOLVRÄNNOR M M BRUNNAR Golvbrunnar Golvbrunn skall monteras enligt de anvisningar som utgör krav för typgodkännande Golvbrunnar av plast B14 Fabrikat/typ: Purus golvbrunn av PP med klämring och sil för plastmatta. Typ: RSK Brage Kvalitet PP Utlopp: Bottenutlopp dim 75 2 st PS PSB VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM AVSTÄNGNINGSVENTILER PSB.1 Kulventiler AV62 Typ/utförande: Material: Tryckklass: Fabrikat/typ: Kulventil med spak, fullt genomlopp och hög spindelhals samt med kopplingar. Avzinkningshärdig mässing PN16 Armatec AT3611 Dim st Dim. 20 (18, 22) 4 st

10 (18) PU PUC PUC.1 SANITETSENHETER OCH SANITETSUTRUSTNINGAR I våtutrymme eller på annan plats där det finns risk för vattenbegjutning ska skruvinfästning göras i massiv konstruktion, t ex i betong, i reglar eller i särskild konstruktionsdetalj. MATERIAL- OCH VARUFÖRESKRIFTER Allt sanitetsporslin skall vara enhetligt och av samma fabrikat och i vitt utförande om ej annat anges. UTFÖRANDEFÖRESKRIFTER Förstyvningsplåtar eller plywoodskiva alt kortlingar av trä, tillhandahålls av entreprenören GE. VS-entreprenören anvisar. Tyngre sanitära apparater skall monteras på infällda fixturer som ingår i entreprenaden. Fixturen skall förses med upphängningsdon och fästen. Fixturer levereras av VSE och monteras av GE. Blandare med dolda ledningar monteras med typgodkänd väggbricka med dränering till rummet vid eventuellt läckage. TVÄTTSTÄLL, TVÄTTRÄNNOR OCH BIDÉER Tvättställ Tvättställ för konsolupphängning skall vara utfört med tillverkningsmått enligt SS och hålmått enligt SS-EN 31. Tätning mellan porslin och vägg skall utföras med mögelresistent fogmassa. Utförandet ingår i GE. Rörledningar skall hållas unda under tvättställ för maximalt utrymme för rullstolsburna. TS1 Utförande: För bultmontering komplett med bultsats. Med hål för blandare och silventil Fabrikat/typ: IFÖ Sign 7352 eller likvärdigt Storlek: 500 x 360 mm Monteringshöjd: 800 mm Blandare typ: FMM 9000E II RSK Tillbehör: Vattenlås av vit plast RSK med rör till golv samt täckhuv.. 4 st Fixtur Rebase universal. Fixturen levereras av RE och monteras av GE

11 (18) TS2 Utförande: Fabrikat/typ: Storlek: Monteringshöjd: För bultmontering med hylla komplett med bultsats. Med hål för blandare och silventil IFÖ Sign 7362 eller likvärdigt 600 x 445 mm 800 mm Blandare typ: FMM 9000E II RSK Spak 150 mm Tillbehör: Golvvattenlås av vit plast RSK med rör till golv samt täckhuv. Hylla lika Rebase bredd 600 djup 200 mm. Material 1,5 mm stålplåt med vit epoxylack. RSK Fixtur Rebase universal. Fixturen levereras av RE och monteras av GE 1 st TS3 Utförande: Fabrikat/typ: Storlek: Tillbehör: Komplett paket med motordriven höjdjustering av tvättställ och spegel. Constella Easy 848 H eller likvärdigt Justerbar höjd från 650 mm till 900 mm. 600 x 490 mm Tvättställ 7119 VVS-paket 2 med ettgreppsblandare med lång spak. Spegel 600x1000 med belysning. Flexibla slangar för vatten och avlopp inklusive vattenlås. Spiralkabelförsedd handkontroll. Förkromade utanpåliggande tappvattenrör mellan golv och anslutningsslangar. 2 st föravstängningsventiler typ Mora LINK. Extra kortlingar behövs i regelvägg som förstärkning av upphängning, monteras av GE. Se montageanvisningar. 2 st

12 (18) PUE PUE.1 PUE.12 PUE.121 KLOSETTER, URINALER M M Klosetter Väggmonterade klosetter Väggmonterade klosetter av porslin VK1 Utförande: Fabrikat/typ: Höjd: Tillbehör: Golvstående WC med inbyggt S-lås. IFÖ Sign 6860 eller likvärdig. 420 mm Hård sits vit med snabbkoppling och fasta beslag samt monterad spolcisternventil. 1 st VK2 Utförande: Fabrikat/typ: Höjd: Tillbehör: Golvstående WC med inbyggt S-lås. IFÖ Sign 6861 eller likvärdig. Förhöjd modell 460 mm Supporter toalettarmstöd komplett med lock och sittring samt monterad spolcisternventil. 3 st

13 (18) PUF PUF.4 PUF.41 PUF.411 DISKBÄNKAR, TVÄTTBÄNKAR, UTSLAGSBACKAR M M Utslagsbackar och spolbackar Utslagsbackar Utslagsbackar av rostfritt stål UB10 Utslagsback av IFÖ:s fabrikat med beteckning CU-44G. Backen har fasta konsoler och stänkbleck. Förses med vattenlås till golv och fixtur alt. väggförstärkning. Monteringshöjd = 500 mm över golv. Blandare : Tvågrepps spolblandare med typgodkända backventiler. Anslutning uppåt Fabrikat/typ nr: FMM , RSK Monteras ovan utslagsvask 1 st PV PVB PVB.2 PVB.21 UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM TAPPVENTILER, BLANDARE M M I TAPPVATTENSYSTEM Blandare Duschblandare och duschanordningar BL73 Duschanordning bestående av: 1 st säkerhets termostatblandare 9000E för dusch. Combi 40 c/c inlopp uppåt. Montagehöjd 900 mm över golv. Fabrikat / typ: FMM , RSK Tillbehör: Duschanordning med handdusch slang duschstång och tvålhylla FMM st

14 (18) BL74 Duschanordning bestående av: 1 st säkerhets termostatblandare 9000E för dusch. 40 c/c inlopp / utlopp uppåt. Montagehöjd 900 mm över golv. Fabrikat / typ: FMM , RSK Tillbehör: Takdusch med handdusch slang duschstång och tvålhylla FMM , lång högtrycksslang 3 m. 1 st PVB.24 Disklådsblandare BL23 Typ/utförande: Disklådsblandare, ettgrepps, med hög pip, enhåls bänkmontage. Fabrikat/typ nr: FMM , RSK Tillbehör: 2 st ventiler typ MORALINK.. 4 st BL24 Typ/utförande: Disklådsblandare, ettgrepps, med hög pip, enhåls bänkmontage. Inbyggd avstängning för tvättmaskin Fabrikat/typ nr: FMM , RSK Tillbehör: 2 st ventiler typ MORALINK.. 1 st

15 (18) R RB ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV INSTALLATIONER FÖRBEREDELSER FÖR ISOLERING UTFÖRANDEFÖRESKRIFTER Isolervara skall på arbetsplatsområdet förvaras under tak och vara upplagd min 200 mm från mark. Före montage av isolering skall kontrollant godkänna isoleringen ur kvalitetssynpunkt. Fuktig, trasig eller smutsig isolervara skall kasseras. Angiven isolertjocklek gäller färdigmonterad isolervara. FÖRBEREDELSE FÖR ISOLERING Rörisolering med mineralull får ej utföras förrän brandtätning utförts. PROVNING Provning av isoleringens tjocklek skall utföras. ÖVRIGT Montering av all isolering skall utföras enligt fabrikantens anvisningar. Anslutningspunkt för byggnadens potentialutjämningssystem mot installationssystem. Levereras och monteras av elinstallatören. Får ej överisoleras innan elinstallatören gett klartecken. SAMMANSTÄLLNING AV TOTALISOLERINGSUTFÖRANDE PÅ RÖRLEDNINGAR Rör Serie/ Ventil o d Ritn.bet. Tjocklek Överisolering KV 1A RBC.2 VV, VVC 2A RBC.2

16 (18) RBA RBA.14 SAMMANSATT TERMISK ISOLERING AV INSTALLATIONER Sammansatt termisk isolering med ytbeklädda rörskålar av mineralull på rörledning Isolervaran ska uppfylla krav på ångbromsande isolering enligt avsnitt RD. Synliga avslut skall vara försedda med gavelmanschett. Isoleringsbeteckningar ej införda på ritningar. 1A (Kallvattenledning) Isolervara: Rörskål av mineralull med ytbeklädnad av armerad al-folie, lika PAROC Hvac Selection AluCoat T med prefabricerad isolering för rörböjar. Värmekonduktivitet vid medeltemperatur 50 C, λ 0,037 W/m C Isolertjocklek: Serie 1A Montering Monteras och diffusionstätas enligt fabrikantens anvisningar. 2A (Varmvattenledning) Isolervara: Rörskål av mineralull med ytbeklädnad av armerad al-folie, lika PAROC Hvac Selection AluCoat T med prefabricerad isolering för rörböjar. Värmekonduktivitet vid medeltemperatur 50 C, λ 0,037 W/m C Isolertjocklek: Serie 2A Montering Monteras enligt fabrikantens anvisningar.

17 (18) RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER MATERIAL-OCH VARUFÖRESKRIFTER Ytbeklädnadsmaterial ska transporteras, hanteras och lagras så att det inte utsätts för skada som menligt kan påverka användningen av materialet och dess framtida funktion. Metalliserad stålplåt Förzinkad stålplåt Plåt ska vara varmförzinkad och ha en sträckgräns av cirka 150 N/mm 2. Förzinkning ska vara utförd i lägst klass Z 275 enligt SS-EN RCB RCB.41 YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ytbeklädnader av plastplåt på isolerad rörledning Y41 Vid synligt montage av rörledningar i utrymmen utan undertak, som tekniska utrymmen skall isoleringen förses med ytbeklädnad av plastplåt. Ytbeklädnadsvara: Lika PAROC Plastplåt Grå Montering: Längdskarv ska utföras med minst 30 mm överlapp och tvärskarv med minst 50 mm överlapp. Böj ska täckas med förtillverkad plastböj. Plastplåten ska fästas i längdskarv genom stiftning, häftning, bandning eller limning Ytbeklädnad ej redovisad på ritningar. RD RDB RDB.6 ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ RÖRLEDNING Ångbromsar av aluminiumfolie på isolerad rörledning

18 (18) Y YT YTB YTB.1 YTC YTC.1 MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING, KONTROLL, INJUSTERING M M AV INSTALLATIONER MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning av installationer Installationen ska märkas vid objektet samt enligt nedan: Synliga skyltar för dold komponent skruvas i första hand på fasta undertaksprofiler, i andra hand på väggmonterade. Rörledning skall märkas. KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Kontroll av installationssystem Egenkontroll av utförande och funktion Kontrollen ska verifieras med detaljerade checklistor. Avhjälpande av besiktningsanmärkningar ska verifieras med egenkontrolldokument. Tryck-och täthetskontroll av rörledningar i installationssystem Slutbesiktning Vid slutbesiktning kontrolleras att all injustering och provning är dokumenterad. YTC.2 YTC.252 YUE Injustering av installationssystem Injustering av system för försörjning med flytande eller gasformigt medium UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER Underlag för relationshandlingar skall utföras. Underlag lämnas enbart för ritningar. På underlaget skall förutom lägesändringar även införas andra uppgifter eller kommentarer som är av intresse att dokumentera på relationsritningar. SWECO Systems AB
