TEKNISK ANVISNING. 56 VÄRMESYSTEM Ver. 2.1

Storlek: px
Starta visningen från sidan:

Download "TEKNISK ANVISNING. 56 VÄRMESYSTEM Ver. 2.1"

Transkript

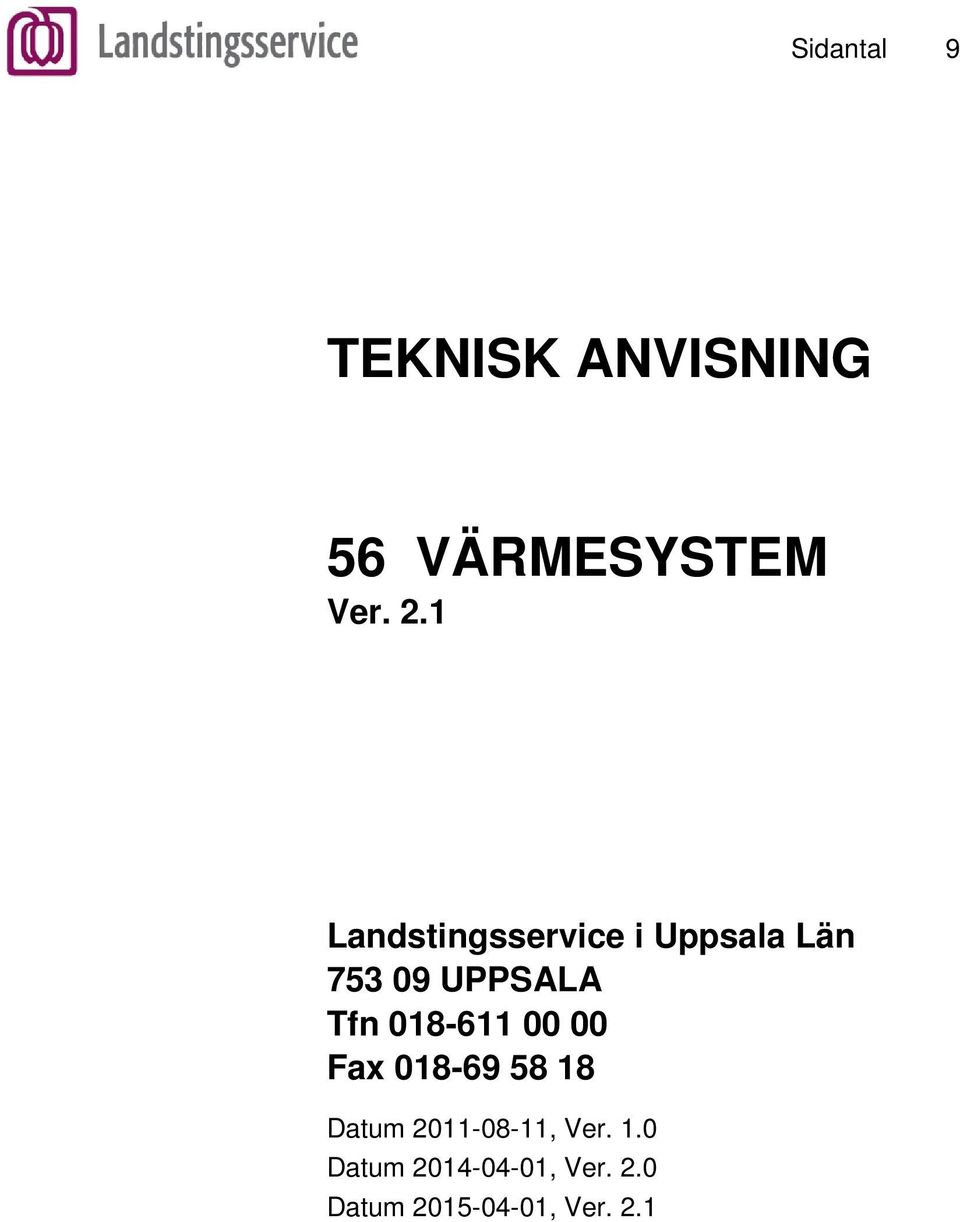

1 Sidantal 9 TEKNISK ANVISNING 56 VÄRMESYSTEM Ver. 2.1 Landstingsservice i Uppsala Län UPPSALA Tfn Fax , Ver , Ver. 2.0, Ver. 2.1

2 INNEHÅLLSFÖRTECKNING 56 VÄRMESYSTEM... 3 PJB VÄRMEVÄXLARE... 4 PKB PUMPAR... 5 PLC.41 SLUTNA EXPANSIONSKÄRL MED SKILDA RUM FÖR VÄTSKA GAS... 5 PMB.21 FILTER FÖR RENING AV FLYTANDE MEDIUM... 5 PN RÖRLEDNINGAR M M... 5 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM... 6 PSB AVSTÄNGNINGSVENTILER... 6 PSD.11 MANUELLA STYRVENTILER I VÄTSKESYSTEM... 6 PSF.14 AVLEDARE FÖR LUFT ELLER GAS I VÄTSKESYSTEM... 7 PTB RUMSVÄRMEAPPARATER... 7 RBB.2 TERMISK ISOLERING MED MINERALULL PÅ RÖRLEDNING... 8 UB GIVARE... 9 UGA MÄTARE MED SAMMANSATT FUNKTION... 9 UGB.3 MÄTARE FÖR TEMPERATUR, RÖRMONTERADE... 9 UGC MÄTARE FÖR TRYCK... 9

3 3(9).dat Dessa tekniska anvisningar gäller som komplement till 5 VA-, VVS-, KYL OCH PROCESSMEDIESYSTEM. Dessa anvisningar utgör ett stöd i projekteringen. Anvisningarna baseras på AMA VVS & Kyl samt RA VVS & Kyl. Anvisningar som är införda i detta dokument utgör krav utöver anvisningarna i AMA. Rubriker som saknar kommentarer innebär att AMA gäller som helhet. Där rubriker saknas finns kommentarer införda högre i hierarkin. För avsteg i anvisningar fodras att ändringen blir protokollförd i projekteringsmöte samt godkänd av teknikansvarig på Landstingsservice. 56 VÄRMESYSTEM Värmesystem skall utföras som 2-rörs vattenburna system. Lämplig zonindelning, t.ex. norr- söderfasad, byggnadens läge, -konstruktion etc. görs så att systemtemperaturer i varje zon anpassas för verkligt behov. Även zonindelningar och anpassningar för avdelningar med speciella temperaturkrav skall göras. Generellt gäller att undercentral, växlare eller annan värmekälla och huvudcirkulationssystem mellan fjärrvärmeväxlare och undershuntgrupper eller sekundära växlare, skall dimensioneras för en överkapacitet på 20%. Som frysskyddsmedel väljs etylenglykol i första hand. Avseende markvärmesystem gäller dock anvisning under rubrik Markvärme. Värmecentraler Fjärrvärmecentraler skall utformas enligt fjärrvärmeleverantörens anvisningar. Om inget annat framkommer utförs denna enligt Fjärrvärmecentralen Utförande och installation - Tekniska bestämmelser F:101 som utges av Svensk Fjärrvärme. Gäller även sekundärsida. Markvärme Generellt skall markvärmeinstallationer undvikas. Där detta erfordras, främst för snösmältning, skall markvärmesystemen utföras som separata system med separat värmeväxlare. Anslutes på huvudvärmesekundärsystemets returledning. Möjlighet till frikylsfunktion via markvärmeslingor skall beaktas. Avseende frysskyddsmedel i markvärmesystem bör dessa undvikas. Krav från berörd kommuns miljökontor avseende detta skall tillgodoses. För Akademiska sjukhusområdet skall markvärmesystem utföras med vatten utan frysskyddsmedel. 56 värmesystem ver 2_1.docx

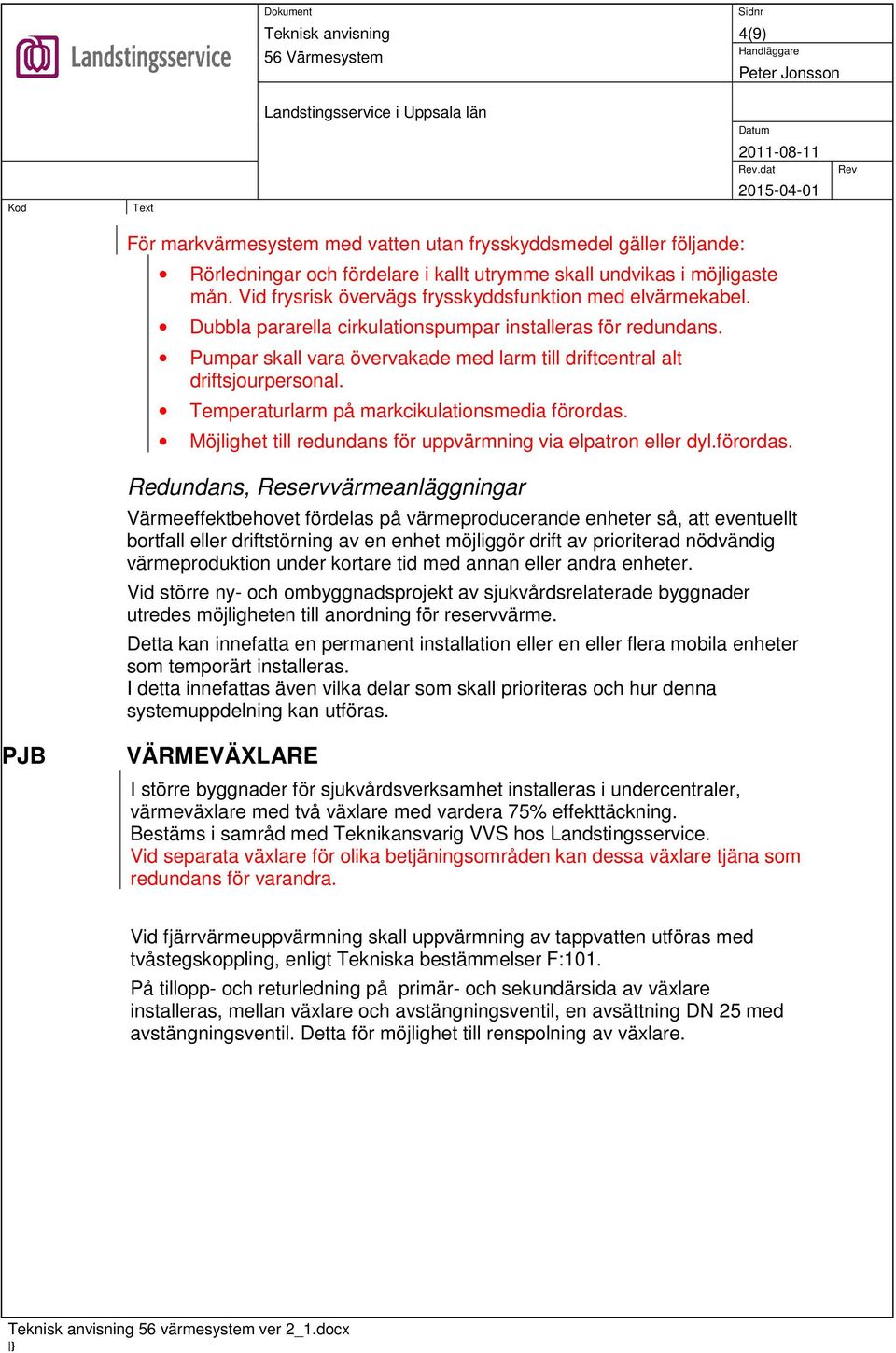

4 4(9).dat För markvärmesystem med vatten utan frysskyddsmedel gäller följande: Rörledningar och fördelare i kallt utrymme skall undvikas i möjligaste mån. Vid frysrisk övervägs frysskyddsfunktion med elvärmekabel. Dubbla pararella cirkulationspumpar installeras för redundans. Pumpar skall vara övervakade med larm till driftcentral alt driftsjourpersonal. Temperaturlarm på markcikulationsmedia förordas. Möjlighet till redundans för uppvärmning via elpatron eller dyl.förordas. Redundans, Reservvärmeanläggningar Värmeeffektbehovet fördelas på värmeproducerande enheter så, att eventuellt bortfall eller driftstörning av en enhet möjliggör drift av prioriterad nödvändig värmeproduktion under kortare tid med annan eller andra enheter. Vid större ny- och ombyggnadsprojekt av sjukvårdsrelaterade byggnader utredes möjligheten till anordning för reservvärme. Detta kan innefatta en permanent installation eller en eller flera mobila enheter som temporärt installeras. I detta innefattas även vilka delar som skall prioriteras och hur denna systemuppdelning kan utföras. PJB VÄRMEVÄXLARE I större byggnader för sjukvårdsverksamhet installeras i undercentraler, värmeväxlare med två växlare med vardera 75% effekttäckning. Bestäms i samråd med Teknikansvarig VVS hos Landstingsservice. Vid separata växlare för olika betjäningsområden kan dessa växlare tjäna som redundans för varandra. Vid fjärrvärmeuppvärmning skall uppvärmning av tappvatten utföras med tvåstegskoppling, enligt Tekniska bestämmelser F:101. På tillopp- och returledning på primär- och sekundärsida av växlare installeras, mellan växlare och avstängningsventil, en avsättning DN 25 med avstängningsventil. Detta för möjlighet till renspolning av växlare. 56 värmesystem ver 2_1.docx

5 5(9).dat PKB PUMPAR I första hand väljs pumpar upp till och med ansl 50 våta och över ansl 50 torra. Energieffektivitetskrav på cirkulationspumpar enligt ekodesigndirektivet. Cirkulationspumpar skall vara försedda med frekvensomformare eller dyl för möjlighet till tryckreglering. Större pumpar utförs med lös frekvensomformare. Huvudpumpar och övriga pumpar som fordrar hög driftsäkerhet skall utföras pararellkopplade med växelvis drift. Tvillingpumpar får ej installeras. Vid pumpar anordnas uttag för mätning av tryckuppsättning. Mätuttag utförs med kontroll- manometerkran med fläns för kontrollmanometer-anslutning. Anordning får ej placeras rakt över pump Pumpar som fordrar vibrationsdämpare mot rörnät skall i görligaste mån undvikas. Om sådana pumpar måste komma till användning utförs anslutande ledningar med väl utformade fixanordningar och styrningar. Torra pumpar får ej hängas i ledningar. PLC.41 Slutna expansionskärl med skilda rum för vätska gas I undercentraler med värmeväxlare mellan primär- och sekundärsystem skall expansionssystem för sekundärsida utföras med slutna expansionskärl. För större system installeras kärl med kompressor för tryckhållning. Systemen skall vara försedda med avstängnings- och avtappningsventil för provtryckning. PMB.21 PN Filter för rening av flytande medium Silar inmonteras i primär- och sekundärsystem. Installeras i flödesriktningen före växlare och pump. Silar väljs med typ och utförande efter de system de skall betjäna. Maskvidd 0,5-1 mm. Silar förses med förbigång. RÖRLEDNINGAR M M Ledningar skall förläggas så att skador till följd av vattenläckage begränsas. Ledningar förläggs i första hand friliggande. 56 värmesystem ver 2_1.docx

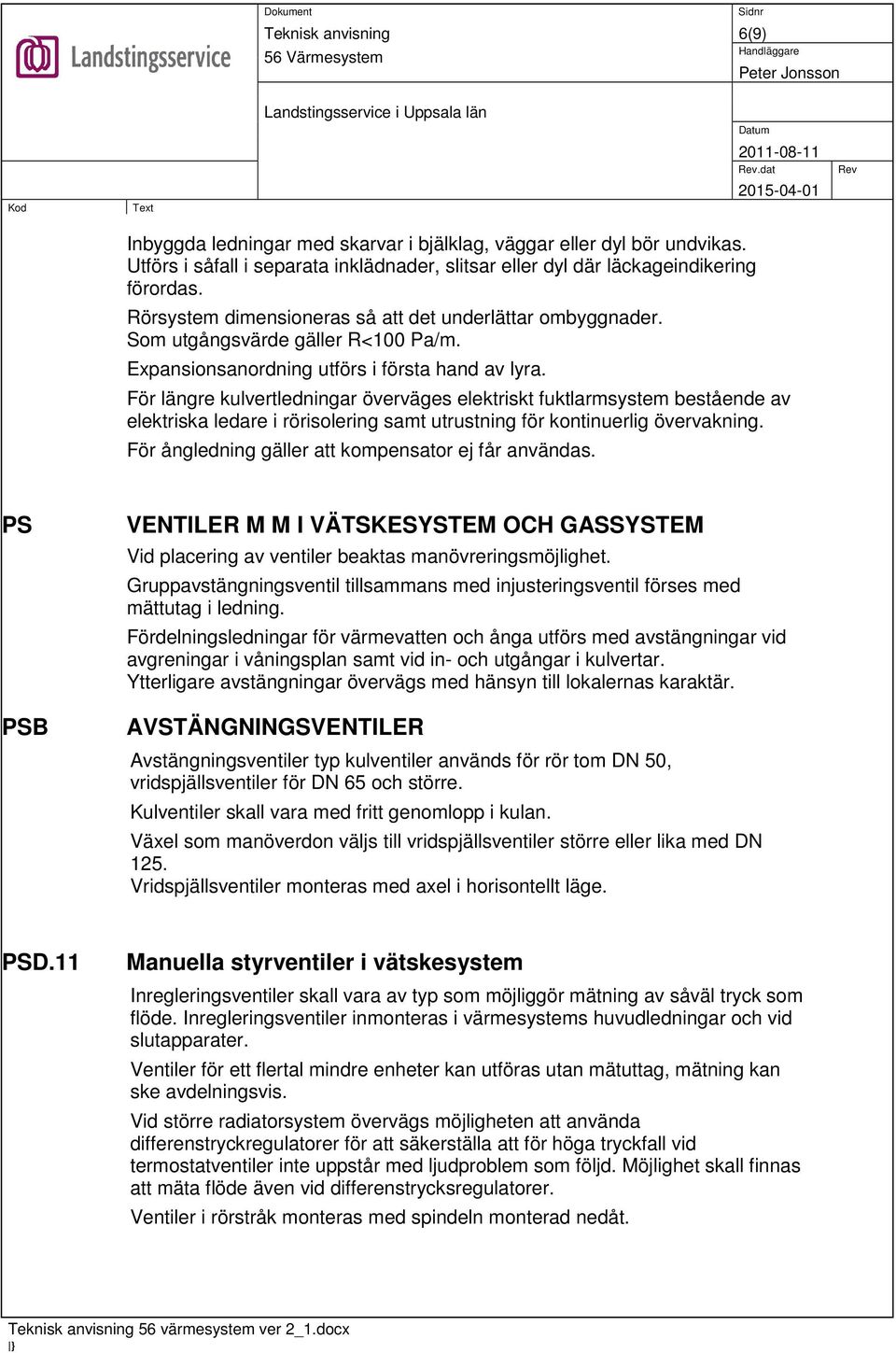

6 6(9).dat Inbyggda ledningar med skarvar i bjälklag, väggar eller dyl bör undvikas. Utförs i såfall i separata inklädnader, slitsar eller dyl där läckageindikering förordas. Rörsystem dimensioneras så att det underlättar ombyggnader. Som utgångsvärde gäller R<100 Pa/m. Expansionsanordning utförs i första hand av lyra. För längre kulvertledningar överväges elektriskt fuktlarmsystem bestående av elektriska ledare i rörisolering samt utrustning för kontinuerlig övervakning. För ångledning gäller att kompensator ej får användas. PS PSB VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM Vid placering av ventiler beaktas manövreringsmöjlighet. Gruppavstängningsventil tillsammans med injusteringsventil förses med mättutag i ledning. Fördelningsledningar för värmevatten och ånga utförs med avstängningar vid avgreningar i våningsplan samt vid in- och utgångar i kulvertar. Ytterligare avstängningar övervägs med hänsyn till lokalernas karaktär. AVSTÄNGNINGSVENTILER Avstängningsventiler typ kulventiler används för rör tom DN 50, vridspjällsventiler för DN 65 och större. Kulventiler skall vara med fritt genomlopp i kulan. Växel som manöverdon väljs till vridspjällsventiler större eller lika med DN 125. Vridspjällsventiler monteras med axel i horisontellt läge. PSD.11 Manuella styrventiler i vätskesystem Inregleringsventiler skall vara av typ som möjliggör mätning av såväl tryck som flöde. Inregleringsventiler inmonteras i värmesystems huvudledningar och vid slutapparater. Ventiler för ett flertal mindre enheter kan utföras utan mätuttag, mätning kan ske avdelningsvis. Vid större radiatorsystem övervägs möjligheten att använda differenstryckregulatorer för att säkerställa att för höga tryckfall vid termostatventiler inte uppstår med ljudproblem som följd. Möjlighet skall finnas att mäta flöde även vid differenstrycksregulatorer. Ventiler i rörstråk monteras med spindeln monterad nedåt. 56 värmesystem ver 2_1.docx

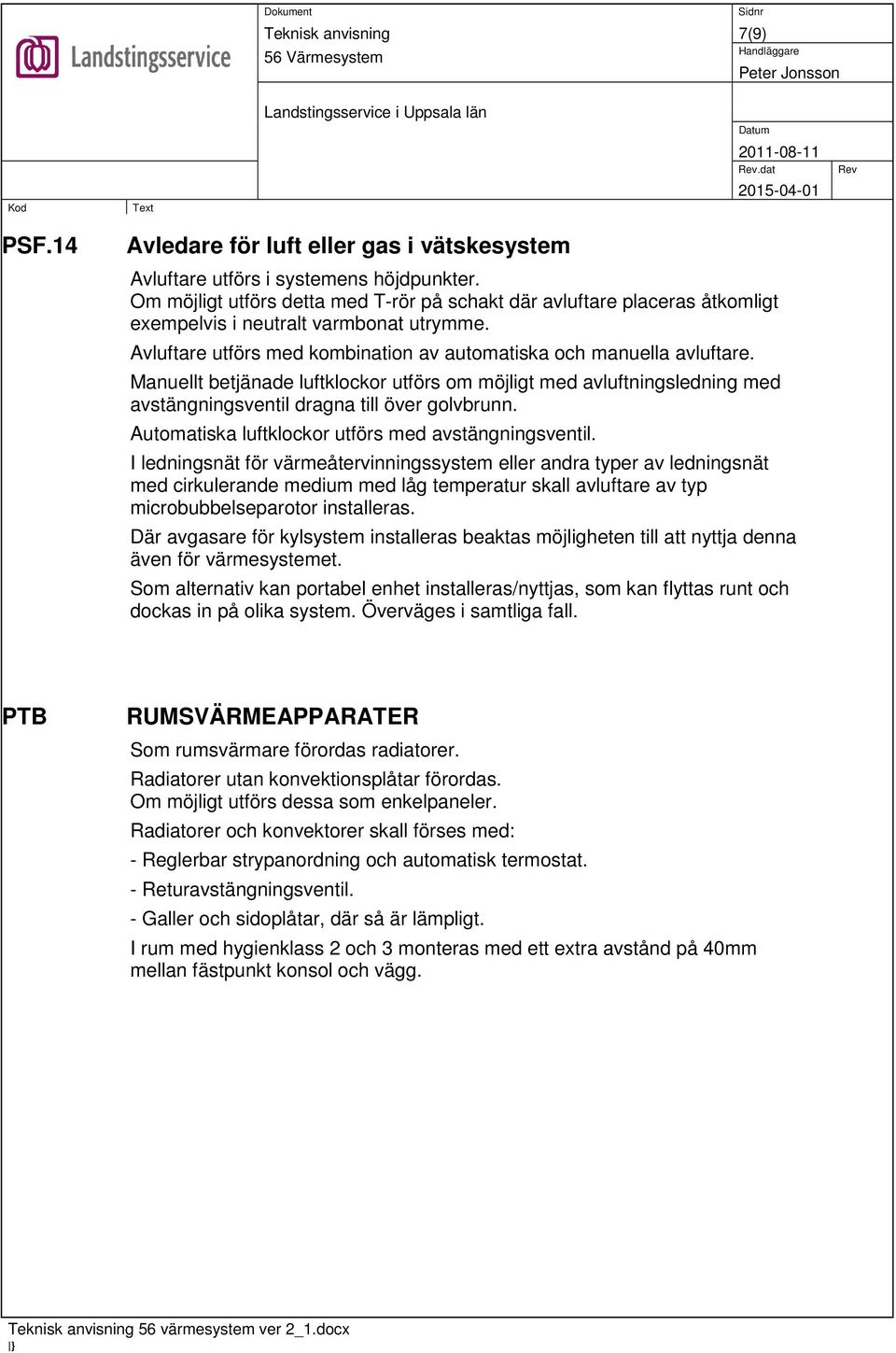

7 7(9).dat PSF.14 Avledare för luft eller gas i vätskesystem Avluftare utförs i systemens höjdpunkter. Om möjligt utförs detta med T-rör på schakt där avluftare placeras åtkomligt exempelvis i neutralt varmbonat utrymme. Avluftare utförs med kombination av automatiska och manuella avluftare. Manuellt betjänade luftklockor utförs om möjligt med avluftningsledning med avstängningsventil dragna till över golvbrunn. Automatiska luftklockor utförs med avstängningsventil. I ledningsnät för värmeåtervinningssystem eller andra typer av ledningsnät med cirkulerande medium med låg temperatur skall avluftare av typ microbubbelseparotor installeras. Där avgasare för kylsystem installeras beaktas möjligheten till att nyttja denna även för värmesystemet. Som alternativ kan portabel enhet installeras/nyttjas, som kan flyttas runt och dockas in på olika system. Överväges i samtliga fall. PTB RUMSVÄRMEAPPARATER Som rumsvärmare förordas radiatorer. Radiatorer utan konvektionsplåtar förordas. Om möjligt utförs dessa som enkelpaneler. Radiatorer och konvektorer skall förses med: - Reglerbar strypanordning och automatisk termostat. - Returavstängningsventil. - Galler och sidoplåtar, där så är lämpligt. I rum med hygienklass 2 och 3 monteras med ett extra avstånd på 40mm mellan fästpunkt konsol och vägg. 56 värmesystem ver 2_1.docx

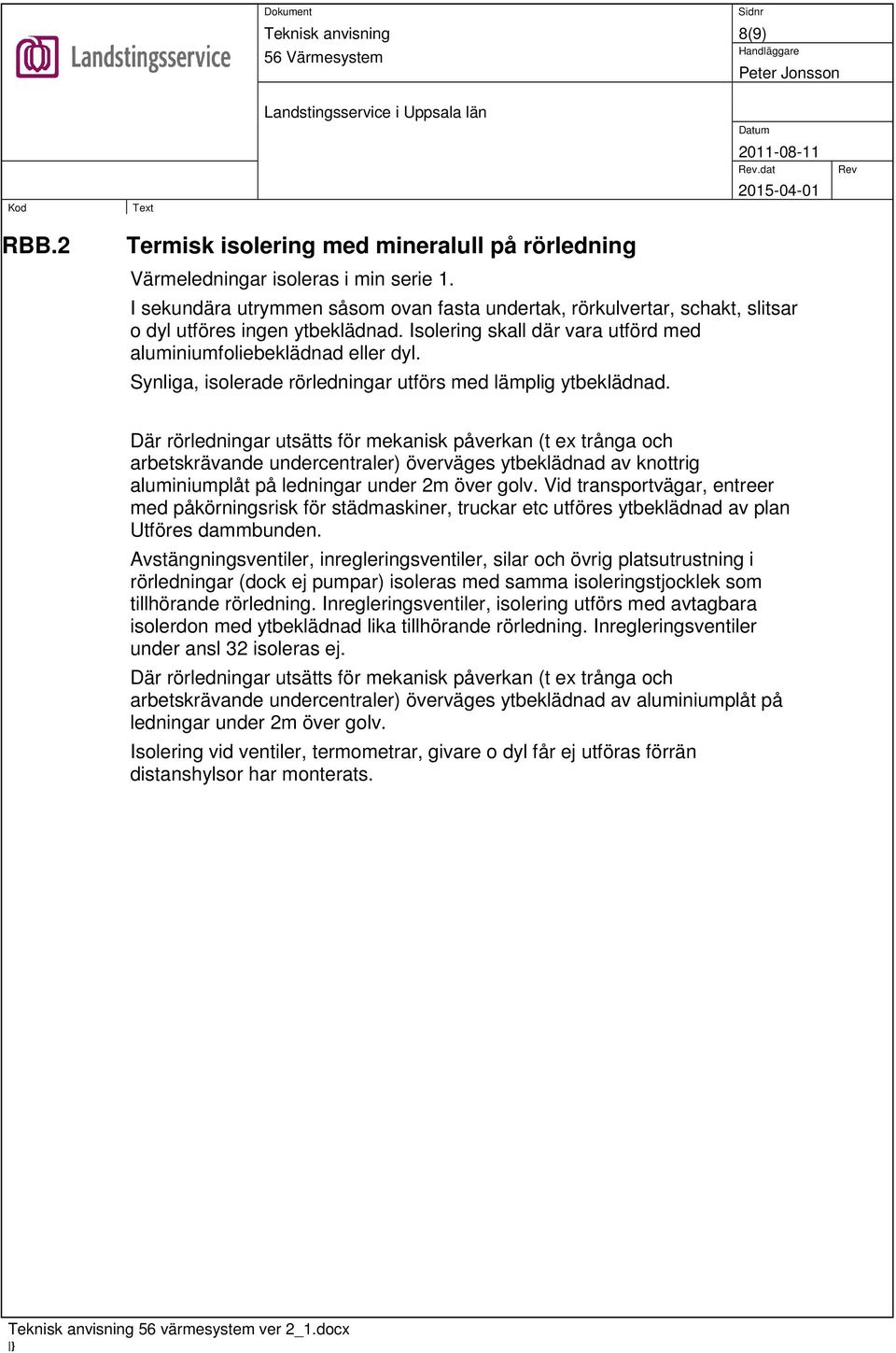

8 8(9).dat RBB.2 Termisk isolering med mineralull på rörledning Värmeledningar isoleras i min serie 1. I sekundära utrymmen såsom ovan fasta undertak, rörkulvertar, schakt, slitsar o dyl utföres ingen ytbeklädnad. Isolering skall där vara utförd med aluminiumfoliebeklädnad eller dyl. Synliga, isolerade rörledningar utförs med lämplig ytbeklädnad. Där rörledningar utsätts för mekanisk påverkan (t ex trånga och arbetskrävande undercentraler) överväges ytbeklädnad av knottrig aluminiumplåt på ledningar under 2m över golv. Vid transportvägar, entreer med påkörningsrisk för städmaskiner, truckar etc utföres ytbeklädnad av plan Utföres dammbunden. Avstängningsventiler, inregleringsventiler, silar och övrig platsutrustning i rörledningar (dock ej pumpar) isoleras med samma isoleringstjocklek som tillhörande rörledning. Inregleringsventiler, isolering utförs med avtagbara isolerdon med ytbeklädnad lika tillhörande rörledning. Inregleringsventiler under ansl 32 isoleras ej. Där rörledningar utsätts för mekanisk påverkan (t ex trånga och arbetskrävande undercentraler) överväges ytbeklädnad av aluminiumplåt på ledningar under 2m över golv. Isolering vid ventiler, termometrar, givare o dyl får ej utföras förrän distanshylsor har monterats. 56 värmesystem ver 2_1.docx

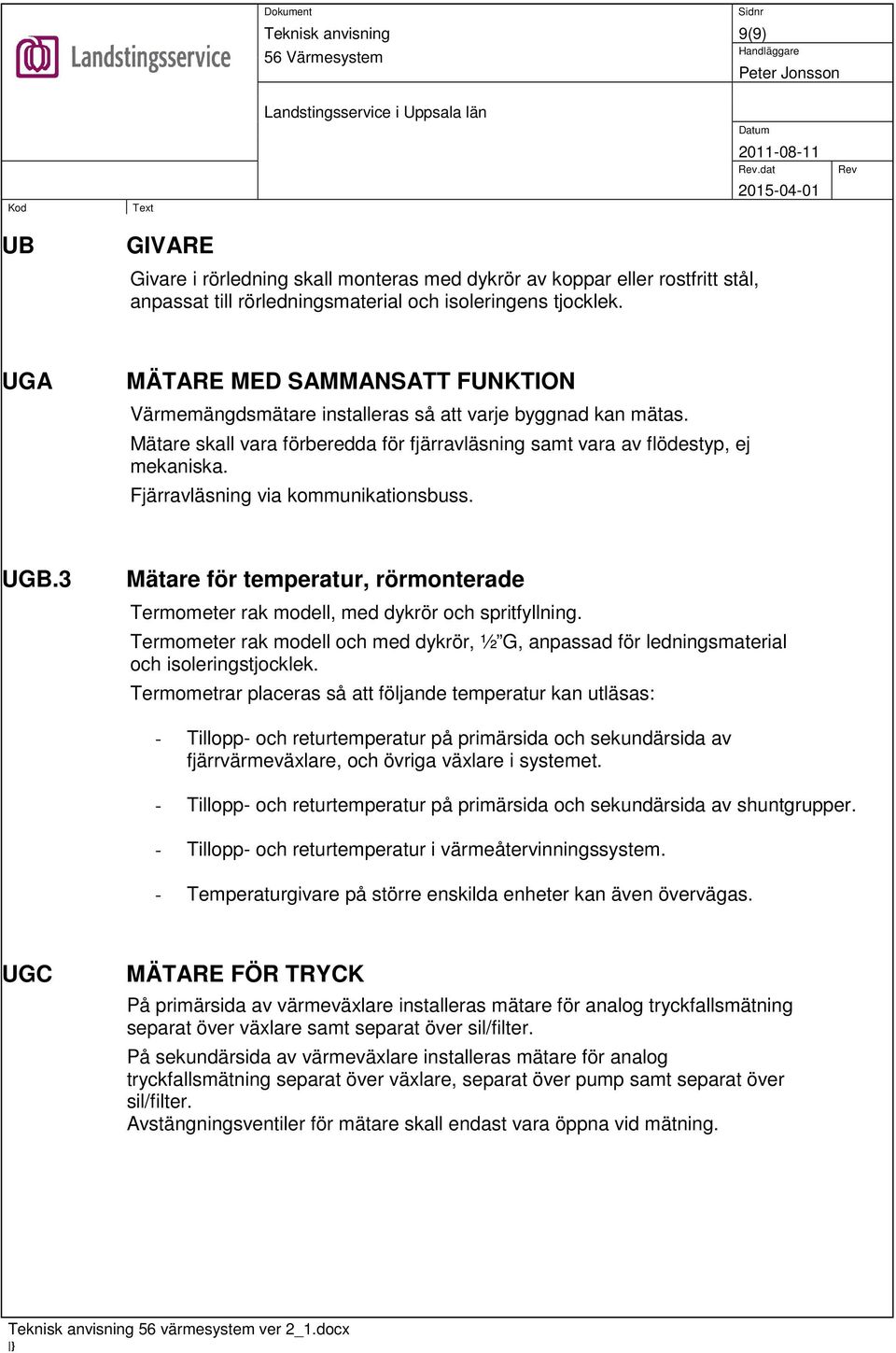

9 9(9).dat UB GIVARE Givare i rörledning skall monteras med dykrör av koppar eller rostfritt stål, anpassat till rörledningsmaterial och isoleringens tjocklek. UGA MÄTARE MED SAMMANSATT FUNKTION Värmemängdsmätare installeras så att varje byggnad kan mätas. Mätare skall vara förberedda för fjärravläsning samt vara av flödestyp, ej mekaniska. Fjärravläsning via kommunikationsbuss. UGB.3 Mätare för temperatur, rörmonterade Termometer rak modell, med dykrör och spritfyllning. Termometer rak modell och med dykrör, ½ G, anpassad för ledningsmaterial och isoleringstjocklek. Termometrar placeras så att följande temperatur kan utläsas: - Tillopp- och returtemperatur på primärsida och sekundärsida av fjärrvärmeväxlare, och övriga växlare i systemet. - Tillopp- och returtemperatur på primärsida och sekundärsida av shuntgrupper. - Tillopp- och returtemperatur i värmeåtervinningssystem. - Temperaturgivare på större enskilda enheter kan även övervägas. UGC MÄTARE FÖR TRYCK På primärsida av värmeväxlare installeras mätare för analog tryckfallsmätning separat över växlare samt separat över sil/filter. På sekundärsida av värmeväxlare installeras mätare för analog tryckfallsmätning separat över växlare, separat över pump samt separat över sil/filter. Avstängningsventiler för mätare skall endast vara öppna vid mätning. 56 värmesystem ver 2_1.docx
