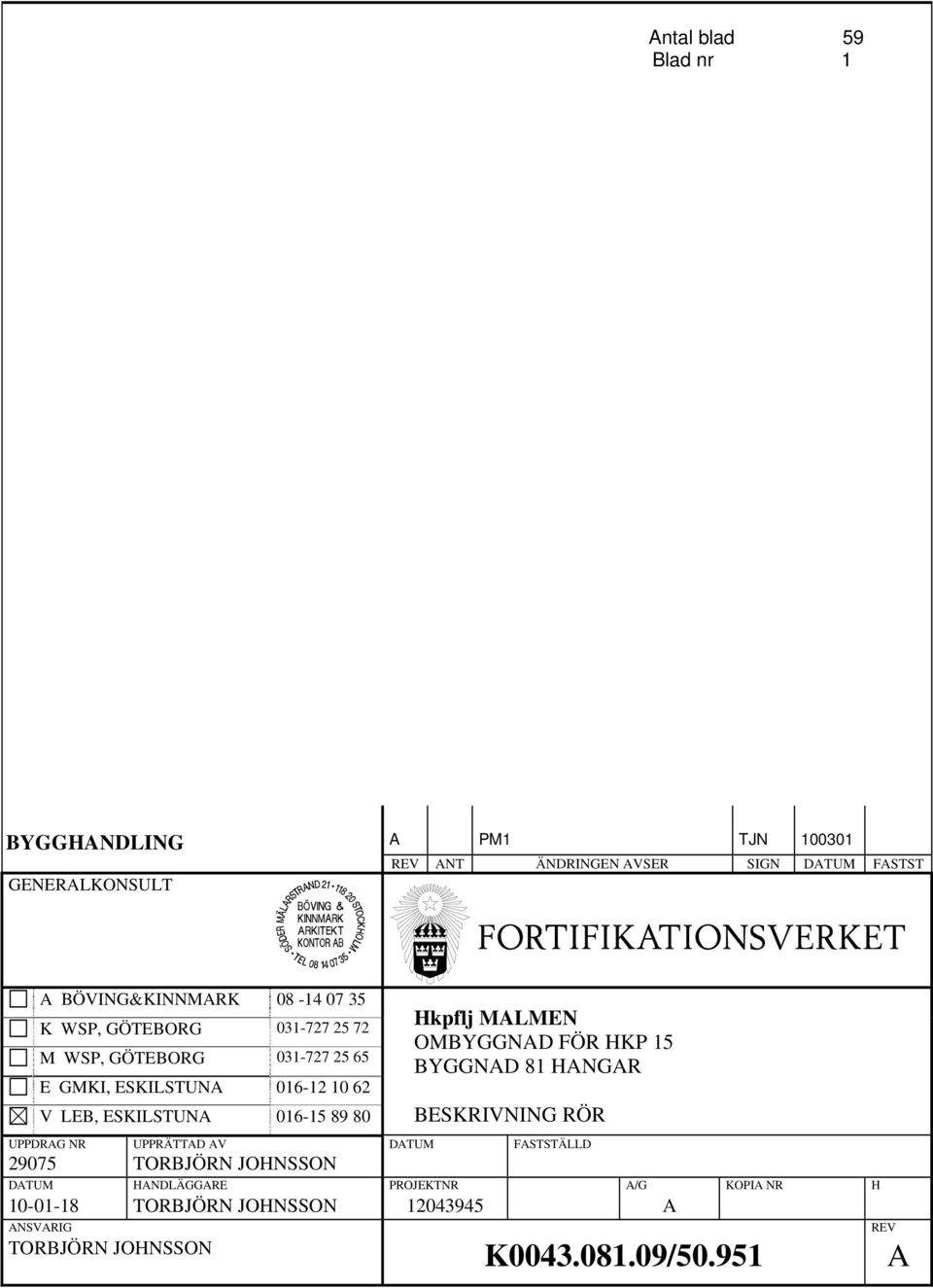

1 Antal blad 59 Blad nr 1 BYGGHANDLING A PM1 TJN REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST GENERALKONSULT A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E GMKI, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN OMBYGGNAD FÖR HKP 15 BYGGNAD 81 HANGAR BESKRIVNING RÖR UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD TORBJÖRN JOHNSSON DATUM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H TORBJÖRN JOHNSSON A ANSVARIG TORBJÖRN JOHNSSON K / A REV

2 Hkpflj Malmen K / Sid. 2 (59) PROJEKTÖR: LEB CONSULT AB BRUKSGATAN ESKILSTUNA INNEHÅLLSFÖRTECKNING SID 5 VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM... 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 8 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT. 10 PA APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PJ VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE PK PUMPAR, KOMPRESSORER M M PL BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM PM APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM PN RÖRLEDNINGAR M M PP ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING PR BRUNNAR, SPYGATTER, GOLVRÄNNOR M M PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM PT RUMSMONTERADE VÄRMARE OCH KYLARE PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR PV UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM PX MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM R ISOLERING AV INSTALLATIONER RB TERMISK ISOLERING AV INSTALLATIONER RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER RD ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER U APPARATER FÖR STYRNING OCH ÖVERVAKNING UA APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING UB GIVARE UG MÄTARE Y MÄRKNING, PROVNING, DOKUMENTATION M M YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YY ARBETEN EFTER SLUTBESIKTNING Bilaga 1 Skyltar 59

3 Hkpflj Malmen K / Sid. 3 (59) Denna beskrivning ansluter till AMA VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM Beskrivningen omfattar följande installationsdelar. 52 FÖRSÖRJNINGSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D 54 BRANDSLÄCKNINGSSYSTEM 55 KYL-OCH VÄRMEPUMPSYSTEM 56 VÄRMESYSTEM Beskrivningen behandlar respektive installationsdel gemensamt under AMA:s olika koder. Denna beskrivning är upprättad som mängdbeskrivning med mängduppgifter för sakvaror men utan mängduppgifter för rörledningar, isolering, inkopplingar och proppningar. Mängder för dessa hämtas från ritningar. Mängd som inte kan bestämmas förrän efter utförandet anges reglerbar och betecknas med R framför den antagna mängdangivelsen. Byggobjektet Består av ombyggnad av befintliga hangarbyggnad 81 Funktionsöversikt Se flödesscheman. 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem Tappkallvatten finns indraget teknikrum 142. Vattenmätning sker här Tappvarmvatten alstras i ny VVX i rum 142. VVC-system installeras.

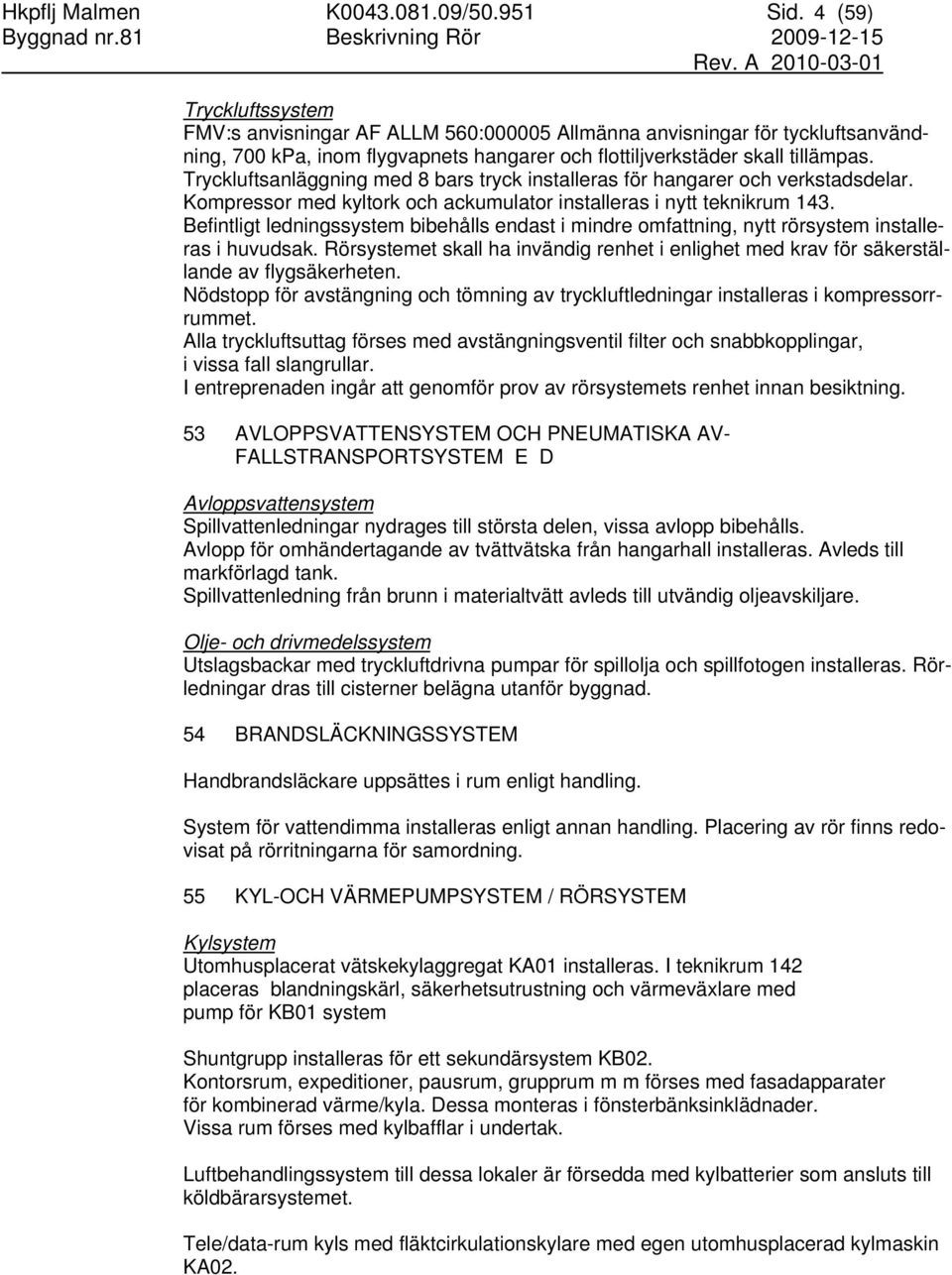

4 Hkpflj Malmen K / Sid. 4 (59) Tryckluftssystem FMV:s anvisningar AF ALLM 560: Allmänna anvisningar för tyckluftsanvändning, 700 kpa, inom flygvapnets hangarer och flottiljverkstäder skall tillämpas. Tryckluftsanläggning med 8 bars tryck installeras för hangarer och verkstadsdelar. Kompressor med kyltork och ackumulator installeras i nytt teknikrum 143. Befintligt ledningssystem bibehålls endast i mindre omfattning, nytt rörsystem installeras i huvudsak. Rörsystemet skall ha invändig renhet i enlighet med krav för säkerställande av flygsäkerheten. Nödstopp för avstängning och tömning av tryckluftledningar installeras i kompressorrrummet. Alla tryckluftsuttag förses med avstängningsventil filter och snabbkopplingar, i vissa fall slangrullar. I entreprenaden ingår att genomför prov av rörsystemets renhet innan besiktning. 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D Avloppsvattensystem Spillvattenledningar nydrages till största delen, vissa avlopp bibehålls. Avlopp för omhändertagande av tvättvätska från hangarhall installeras. Avleds till markförlagd tank. Spillvattenledning från brunn i materialtvätt avleds till utvändig oljeavskiljare. Olje- och drivmedelssystem Utslagsbackar med tryckluftdrivna pumpar för spillolja och spillfotogen installeras. Rörledningar dras till cisterner belägna utanför byggnad. 54 BRANDSLÄCKNINGSSYSTEM Handbrandsläckare uppsättes i rum enligt handling. System för vattendimma installeras enligt annan handling. Placering av rör finns redovisat på rörritningarna för samordning. 55 KYL-OCH VÄRMEPUMPSYSTEM / RÖRSYSTEM Kylsystem Utomhusplacerat vätskekylaggregat KA01 installeras. I teknikrum 142 placeras blandningskärl, säkerhetsutrustning och värmeväxlare med pump för KB01 system Shuntgrupp installeras för ett sekundärsystem KB02. Kontorsrum, expeditioner, pausrum, grupprum m m förses med fasadapparater för kombinerad värme/kyla. Dessa monteras i fönsterbänksinklädnader. Vissa rum förses med kylbafflar i undertak. Luftbehandlingssystem till dessa lokaler är försedda med kylbatterier som ansluts till köldbärarsystemet. Tele/data-rum kyls med fläktcirkulationskylare med egen utomhusplacerad kylmaskin KA02.

5 Hkpflj Malmen K / Sid. 5 (59) 56 VÄRMESYSTEM Byggnaden försörjs via befintlig sekundärkulvertledning från förbandets värmecentral i byggnad 201. Byggnad 201 är ansluten till kommunens fjärrvärmenät. Befintligt teknikrum 142 behålls men ny undercentral installeras för det utökade effektbehovet med värmeväxlare. Befintligt värmesystem demonteras till stora delar, nytt system installeras. Ny shuntgrupp för radiatorer/fasadapparater (VS02-systemet). Ny rördragning till dessa. Nya shuntgrupper för luftbehandlingsaggregat installeras, nytt rörsystem för försörjning av dessa samt andra för byggnaden sekundära kretsar installeras. Befintliga luftvärmare behålls vid hangarportar. I övrigt installeras nya luftvärmare i hangar och förråd. Ventiler insätts så att värmesystemet kan avstängas och inregleras för sig. Energimätning för byggnad installeras.

6 Hkpflj Malmen K / Sid. 6 (59) Tekniska data 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem KV Tappkallvatten Temperatur 10 C Tryckklass PN 10 VV VVC Tappvarmvatten Temperatur 60 C efter VVX Temperatur 55 C vid tappställen Tryckklass PN 10 Tappvarmvattencirkulation Tryckklass PN 10 Gassystem L1 Tryckluft Max tryck 8,0 bar 55 KYL-OCH VÄRMEPUMPSYSTEM / RÖRSYSTEM KB01 Köldbärare / huvudsystem / Systemtemperatur 8 / 13 C Tryckklass PN 6/10 KB02 Köldbärare / sekundärsystem / Systemtemperatur 14 / 17 C Tryckklass PN 6 56 VÄRMESYSTEM Total värmeeffekt VP01 VS01 VS02 Värmebärare, primär Systemtemperatur 80/ 43 C Tryckklass PN 16 Värmebärare, sekundär Systemtemperatur 60 /40 C Tryckklass PN 6 Värmebärare, sekundär, radiatorkrets Systemtemperatur 60 /45 C Tryckklass PN 6

7 Hkpflj Malmen K / Sid. 7 (59) Eldata Systemspänning Manöverspänning 400/230 V, 50 Hz 24 V, 50 Hz Beteckningar dpw = tryckskillnad, vatten P = motoreffekt Pv = värmeeffekt Pk = kyleffekt qw = vattenflöde twi = ingående vattentemperatur twu = utgående vattentemperatur H = tryckhöjd, uppfordringshöjd UTFÖRANDEFÖRESKRIFTER Miljöbetingelser Korrosivitetsklass för produkter inomhus C2. Korrosivitetsklass för produkter utomhus C4. Temperaturkrav Hangar, service +18 C. Verkstäder, förråd +20 C. Lokaler med krav på kyla +22 ± 2 C vid uteförhållande lika med eller under +27 C och RH 50%. Ljudkrav Från installationer kontinuerligt Hangar: Kopiering, Pentry, Uppehållsrum: Kontor Övrigt: Momentana ljud: 55 db/a) 40 db(a) 35 db(a) 45 db(a) 5 db högre

8 Hkpflj Malmen K / Sid. 8 (59) B BBC BBC.5 FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M UNDERSÖKNINGAR O D Undersökningar av vvs-, kyl- och processmediesystem Entreprenören skall vid besök på plats undersöka omfattning och status på material som skall bibehållas och meddela beställaren om oklarheter föreligger. Ledningar kontrolleras vid rensrör och inkopplingsställen. BD BDV BDV.5 SANERINGSARBETEN SANERING AV INSTALLATIONER Sanering av vvs-, kyl- och processmedieinstallationer Renspolning av befintliga rör som skall bibehållas utföres. BE BEB BEB.5 FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING Flyttning av vvs-, kyl- och processmedieinstallationer BED BED.5 RIVNING Rivning av vvs-, kyl- och processmedieinstallationer Rivningsarbetets omfattning framgår av bifogade rivnigsritningar samt beskrivande text nedan. Anbudsgivare är skyldig att på plats skaffa sig kännedom om rivningsarbeternas omfattning. Vid rivning av apparat och utrustning skall även ingå att demontera tillhörande utrustning såsom blandare på vägg, utanpåliggande rör och dylikt där ej annat anges. Entreprenören skall transportera bort rivningsavfall till container uppställd inom arbetsområdet av byggentreprenören. Material som rivs och som beställaren skall disponera, skall transporteras till av beställaren anvisad plats. Innan rivningsarbetet påbörjas skall entreprenören kontrollera om den befintliga installationen innehåller asbest. Förekommer asbest eller asbesthaltigt material i byggnaden skall Arbetarskyddsstyrelsens anvisningar AFS 1996:13 beaktas.

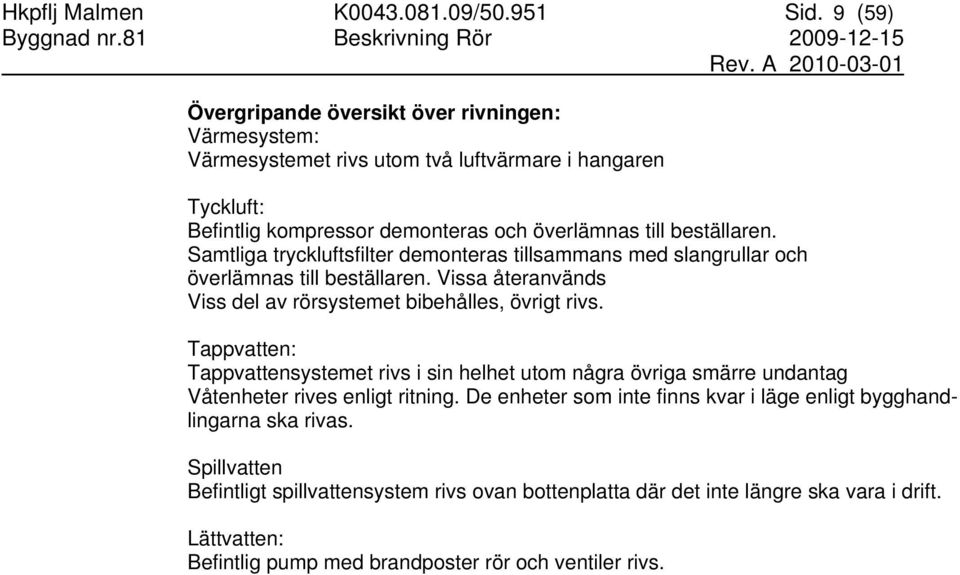

9 Hkpflj Malmen K / Sid. 9 (59) Övergripande översikt över rivningen: Värmesystem: Värmesystemet rivs utom två luftvärmare i hangaren Tyckluft: Befintlig kompressor demonteras och överlämnas till beställaren. Samtliga tryckluftsfilter demonteras tillsammans med slangrullar och överlämnas till beställaren. Vissa återanvänds Viss del av rörsystemet bibehålles, övrigt rivs. Tappvatten: Tappvattensystemet rivs i sin helhet utom några övriga smärre undantag Våtenheter rives enligt ritning. De enheter som inte finns kvar i läge enligt bygghandlingarna ska rivas. Spillvatten Befintligt spillvattensystem rivs ovan bottenplatta där det inte längre ska vara i drift. Lättvatten: Befintlig pump med brandposter rör och ventiler rivs.

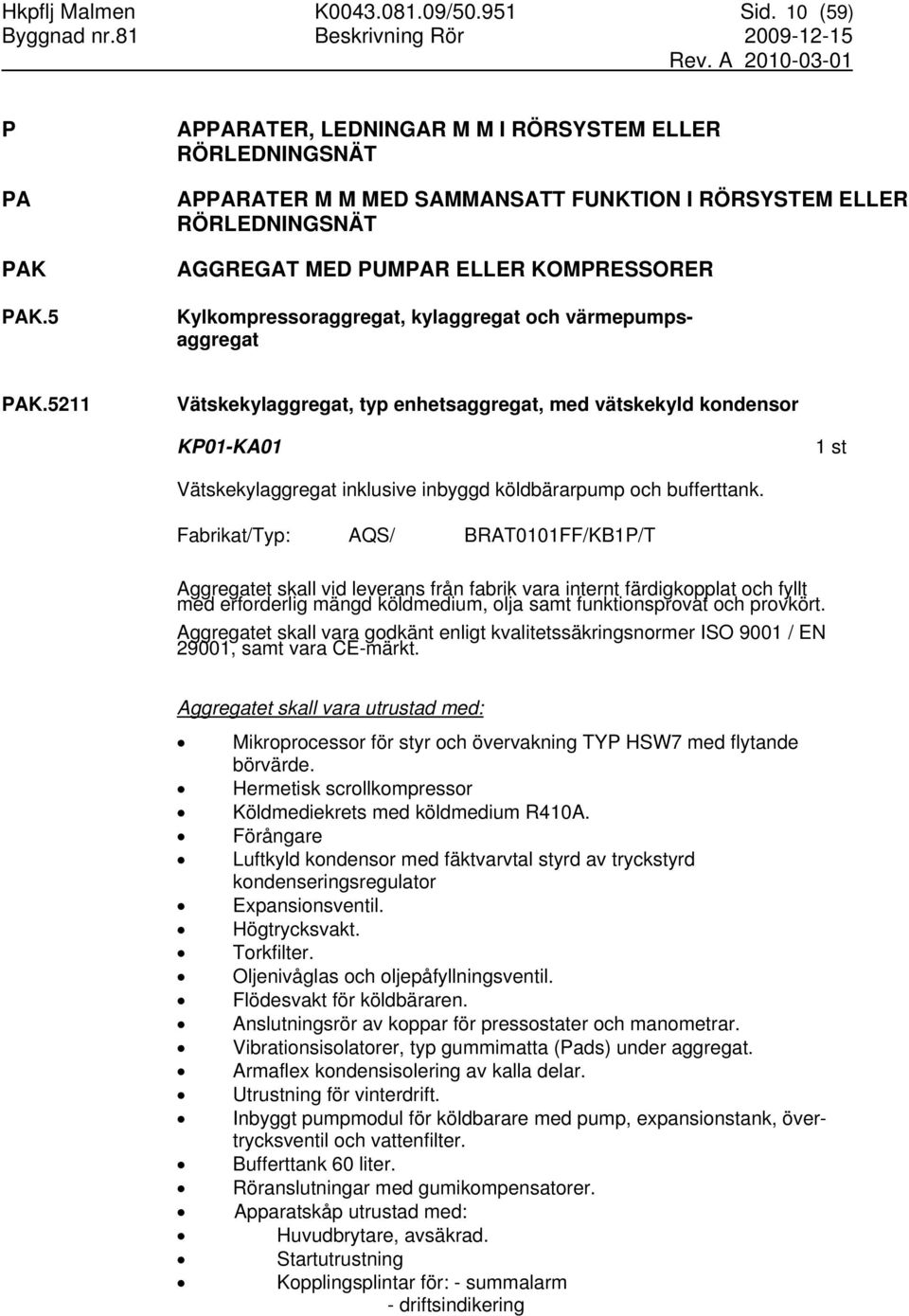

10 Hkpflj Malmen K / Sid. 10 (59) P PA PAK PAK.5 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Kylkompressoraggregat, kylaggregat och värmepumpsaggregat PAK.5211 Vätskekylaggregat, typ enhetsaggregat, med vätskekyld kondensor KP01-KA01 Vätskekylaggregat inklusive inbyggd köldbärarpump och bufferttank. Fabrikat/Typ: AQS/ BRAT0101FF/KB1P/T Aggregatet skall vid leverans från fabrik vara internt färdigkopplat och fyllt med erforderlig mängd köldmedium, olja samt funktionsprovat och provkört. Aggregatet skall vara godkänt enligt kvalitetssäkringsnormer ISO 9001 / EN 29001, samt vara CE-märkt. Aggregatet skall vara utrustad med: Mikroprocessor för styr och övervakning TYP HSW7 med flytande börvärde. Hermetisk scrollkompressor Köldmediekrets med köldmedium R410A. Förångare Luftkyld kondensor med fäktvarvtal styrd av tryckstyrd kondenseringsregulator Expansionsventil. Högtrycksvakt. Torkfilter. Oljenivåglas och oljepåfyllningsventil. Flödesvakt för köldbäraren. Anslutningsrör av koppar för pressostater och manometrar. Vibrationsisolatorer, typ gummimatta (Pads) under aggregat. Armaflex kondensisolering av kalla delar. Utrustning för vinterdrift. Inbyggt pumpmodul för köldbarare med pump, expansionstank, övertrycksventil och vattenfilter. Bufferttank 60 liter. Röranslutningar med gumikompensatorer. Apparatskåp utrustad med: Huvudbrytare, avsäkrad. Startutrustning Kopplingsplintar för: - summalarm - driftsindikering

11 Hkpflj Malmen K / Sid. 11 (59) - extern signal för start/stopp Dimensionerande data Kyleffekt 27,8 kw Tillförd eleffekt 6,2 kw EER 4,48 Köldmedium R410A KÖLDBÄRARE 35% ETYLENGLYKOL + VATTEN Köldbärartemperatur in 7 C Köldbärartemperatur ut 12 C Köldbärarflöde 1,5 l/s Tillgängligt pumptryck utanför kylaggregatet 57 kpa Ljudtrycksnivå 45 db(a) Spänning 400V/3fas/50Hz Märkeffekt 13,9 kw Märkström 32 A Rek avsäkring 40 A Yttermått LxBxH DRIFTSVIKT 1570x550x1886 mm 435 KG PAK.5141 Kylkompressoraggregat med luftkyld kondensor och separat förångardel för klimatkyla KA02 KA02-EV01 Utförande: Splittaggregat med inom- och utomhusdel. Aggregat skall kunna köras med vinterdrift Kylkapacitet: 4,2 kw Rumstemp + 22 C Utetemp + 30 C Eldata: 400V /3-fas/ 50Hz Märkeffekt 3,4 kw Rek avsäkr 10 A Köldmedia: HFC 410A Fabrikat/typ: AQS Utomhusdel RAS2,5HNE Inomhusdel för takmontage (KA02-EV01) RPC2,5FSN2E Manöverpanel Övrigt: Stativ till utomhusdel för montage på vägg förses med vibrationsdämpare. Köldmediumledningar och eldragning mellan enheter ingår i entreprenaden. Kondensatledning med vattenlås dras till brunn i teknikrum. KA02 DxBxH: 385x850x800, vikt: 66 kg EV01 625x1314x173 vikt: 31 kg

12 Hkpflj Malmen K / Sid. 12 (59) PJ VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE VVX-ENHET Utförande: Fabrikat/typ: Prefabenhet för värmesystem och tappvarmvatten LPM GROUP HKL-2-V/T Prefab växlare för värme- (VS01-VVX01) och tappvarmvatten (VV01-VVX01), parallellkopplad, monterad på ramstativ. Värmeisolering med hölje komplett med: Primärsidan: avtappningsventil. styrventil (VS01-SV101) utan ställdon, data q=1,58 l/s DN32/kvs12 styrventil (VV01-SV101) utan ställdon, data q=0,84 l/s DN25/kvs 8 Radiatorsidan: 2 st avstängingsventiler, avtappningsventil, 2 st termometrar, Qvintus. expansionanslutning pump (VS01-PV01) monterad i framledningen, Grundfos MAGNA F data q=2,46 l/s dp= 40 kpa 1x230V 2 A smutsfilter DN40, 4-punktsmätning, avstängning- och backventil för påfyllning, brytare VS1-pump KV/VV-sidan: avstängnigsventil (VV), ventilrör, avstängning / backventil/ vakuum-/ säkerhetsventil, pump, (VV01-PC01) Grundfos UPS N 180 med avstängnings- och backventil. data q=0,12 l/s dp= 25 kpa 1x230V 0,3 A kriskoppling,med avstängning- och backventil. 2 st dyktermometrar (VV, VVC), Qvintus. brytare VVC-pump. Värmeväxlare: VS01-VVX01 data enl. PJB. VV01-VVX01 data enl. PJE. Maxlängd för prefabenheten: 1,83 m Rördragningar ska isoleras och ytbeklädas lika anslutande rör på plats. Styrutrustning ingår i SÖE.

13 Hkpflj Malmen K / Sid. 13 (59) PJB VÄRMEVÄXLARE VS01-VVX01 Utförande: Prefab. Plattvärmeväxlare för värmevatten Fabrikat/typ: Danfoss / XB51H Isolering: Värmeisolering med hölje Monterad på ramstativ Data: Effekt 305 kw Temp (Prim) 80 / 33 C (vatten) Temp (Sek) 30 / 60 C Flöde (Prim) 1,58 l/s Flöde (Sek) 2,46 l/s Tryckfall (Prim) 1 kpa Tryckfall (Sek) 2 kpa KB01-VVX01 Utförande: Fabrikat/typ: Isolering: Data: Effekt Temp (Prim) Temp (Sek) Flöde (Prim) Flöde (Sek) Tryckfall (Prim) Tryckfall (Sek) Prefab. Plattvärmeväxlare för värmevatten Danfoss / XB _1_16_AQ_1L1_1L1 Kylisolering med hölje Monterad på ramstativ 25 kw 7 /12 C (35%etylenglykol) 8 /15,5 C (vatten) 1,33l/s 0,80l/s 15 kpa 6 kpa PJE TAPPVATTENVÄRMARE VV01-VVX01 Utförande: Prefab. plattvärmeväxlare Fabrikat/typ: Danfoss / XB Isolering: Värmeisolering med hölje Monterad på ramstativ Data: Effekt 150 kw Temp (Prim) 65 / 22 C Temp (Sek) 10 / 55 C Flöde (Prim) 0,84 l/s Flöde (Sek) 0,8 l/s Tryckfall (Prim) 10 kpa Tryckfall (Sek) 9 kpa

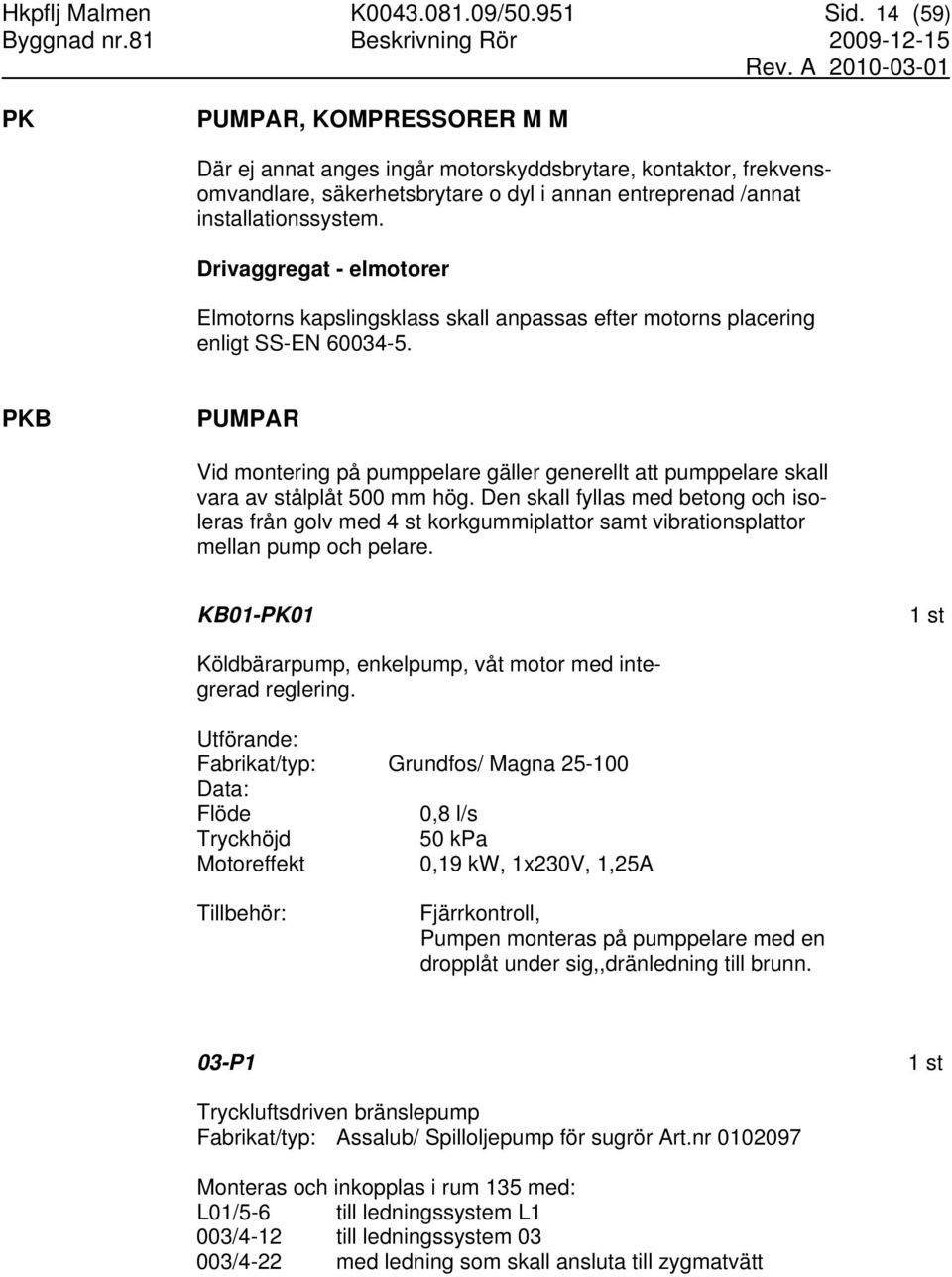

14 Hkpflj Malmen K / Sid. 14 (59) PK PUMPAR, KOMPRESSORER M M Där ej annat anges ingår motorskyddsbrytare, kontaktor, frekvensomvandlare, säkerhetsbrytare o dyl i annan entreprenad /annat installationssystem. Drivaggregat - elmotorer Elmotorns kapslingsklass skall anpassas efter motorns placering enligt SS-EN PKB PUMPAR Vid montering på pumppelare gäller generellt att pumppelare skall vara av stålplåt 500 mm hög. Den skall fyllas med betong och isoleras från golv med 4 st korkgummiplattor samt vibrationsplattor mellan pump och pelare. KB01-PK01 Köldbärarpump, enkelpump, våt motor med integrerad reglering. Utförande: Fabrikat/typ: Grundfos/ Magna Data: Flöde 0,8 l/s Tryckhöjd 50 kpa Motoreffekt 0,19 kw, 1x230V, 1,25A Tillbehör: Fjärrkontroll, Pumpen monteras på pumppelare med en dropplåt under sig,,dränledning till brunn. 03-P1 Tryckluftsdriven bränslepump Fabrikat/typ: Assalub/ Spilloljepump för sugrör Art.nr Monteras och inkopplas i rum 135 med: L01/5-6 till ledningssystem L1 003/4-12 till ledningssystem /4-22 med ledning som skall ansluta till zygmatvätt

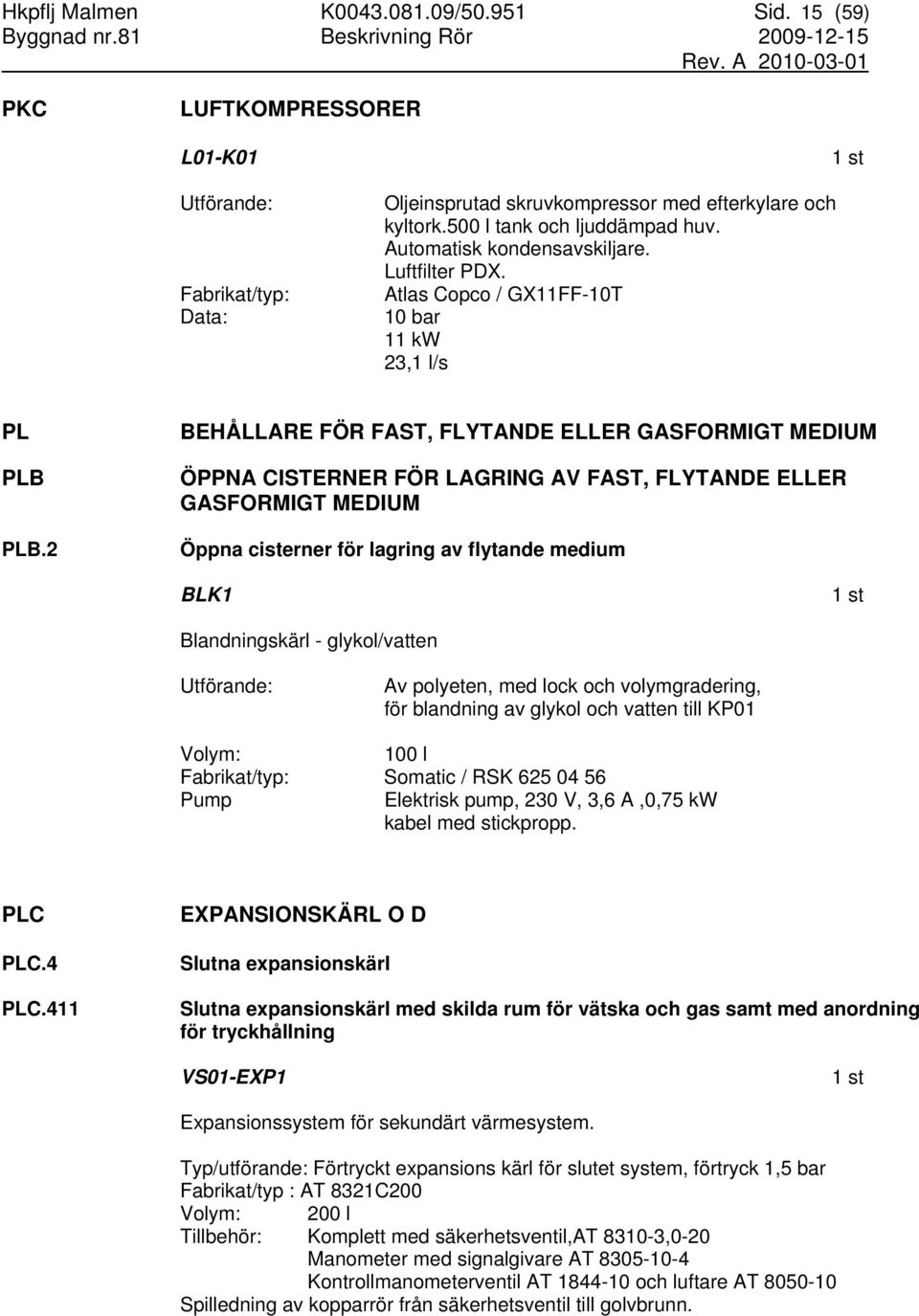

15 Hkpflj Malmen K / Sid. 15 (59) PKC LUFTKOMPRESSORER L01-K01 Utförande: Fabrikat/typ: Data: Oljeinsprutad skruvkompressor med efterkylare och kyltork.500 l tank och ljuddämpad huv. Automatisk kondensavskiljare. Luftfilter PDX. Atlas Copco / GX11FF-10T 10 bar 11 kw 23,1 l/s PL PLB PLB.2 BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Öppna cisterner för lagring av flytande medium BLK1 Blandningskärl - glykol/vatten Utförande: Av polyeten, med lock och volymgradering, för blandning av glykol och vatten till KP01 Volym: 100 l Fabrikat/typ: Somatic / RSK Pump Elektrisk pump, 230 V, 3,6 A,0,75 kw kabel med stickpropp. PLC PLC.4 PLC.411 EXPANSIONSKÄRL O D Slutna expansionskärl Slutna expansionskärl med skilda rum för vätska och gas samt med anordning för tryckhållning VS01-EXP1 Expansionssystem för sekundärt värmesystem. Typ/utförande: Förtryckt expansions kärl för slutet system, förtryck 1,5 bar Fabrikat/typ : AT 8321C200 Volym: 200 l Tillbehör: Komplett med säkerhetsventil,at ,0-20 Manometer med signalgivare AT Kontrollmanometerventil AT och luftare AT Spilledning av kopparrör från säkerhetsventil till golvbrunn.

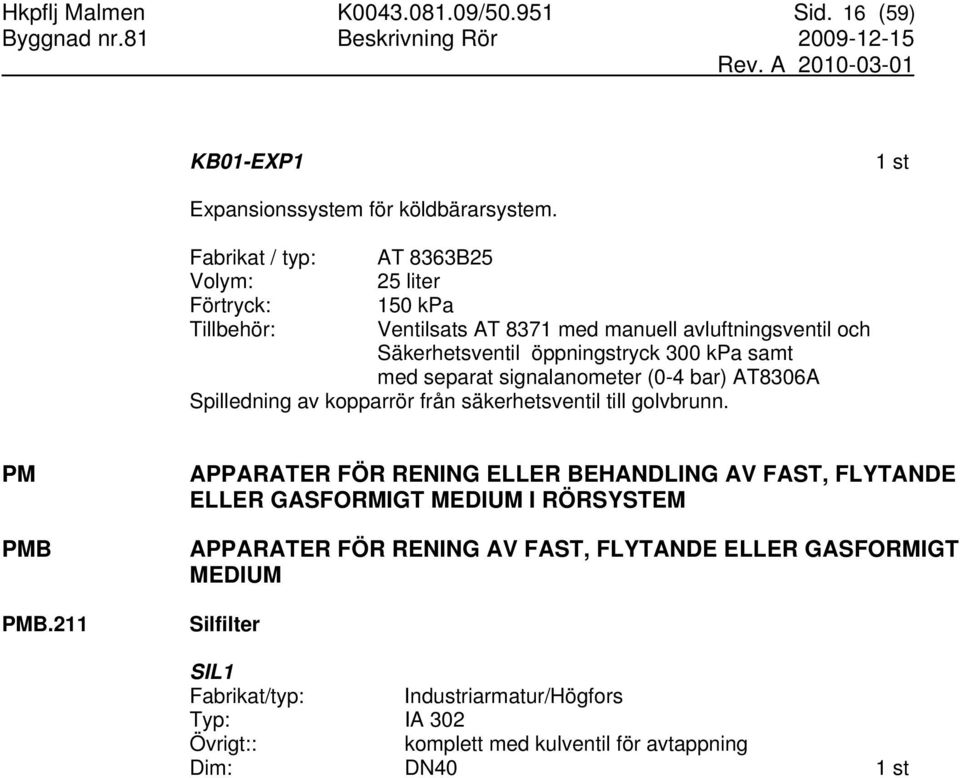

16 Hkpflj Malmen K / Sid. 16 (59) KB01-EXP1 Expansionssystem för köldbärarsystem. Fabrikat / typ: AT 8363B25 Volym: 25 liter Förtryck: 150 kpa Tillbehör: Ventilsats AT 8371 med manuell avluftningsventil och Säkerhetsventil öppningstryck 300 kpa samt med separat signalanometer (0-4 bar) AT8306A Spilledning av kopparrör från säkerhetsventil till golvbrunn. PM PMB PMB.211 APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM APPARATER FÖR RENING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Silfilter SIL1 Fabrikat/typ: Industriarmatur/Högfors Typ: IA 302 Övrigt:: komplett med kulventil för avtappning Dim: DN40

17 Hkpflj Malmen K / Sid. 17 (59) PN RÖRLEDNINGAR M M Mängd enligt ritning. 1:a och 2:a siffran efter systembeteckning (xx) anger systemnummer. Siffra efter snedstreck anger material. Entreprenör är ansvarig för kostnader, som åsamkas beställaren genom kvarlämnade föremål eller föroreningar i rör. Öppna rörändar täcks omedelbart efter montering med skyddslock. Omonterade rör som förvaras på arbetsplatsen skall vara tillslutna med skyddslock. Fria mått enligt SIS finns ej. Genomföring i vägg eller bjälklag Om vägg- eller golvgenomföring måste utföras vid duschplats skall för ändamålet förtillverkade väggenomföringar och väggbrickor anbringas. Avloppsstosar för WC, tvättställ o d Avloppsstosar för WC-stolar, tvättställ o d skall vara utformade och monterade så att ett uppvik på ca 15 mm av tätskiktet (plastmattor o d) möjliggörs. Rörledning i köld- och värmebärarsystem Böj, T-rör, avstick, övergång m m skall utföras av fabrikstillverkade rördelar. Fogning av köld- och värmebärarsystem Vid gänganslutning mot ventiler och apparater skall lin- och glykolsäker tätningsmassa typ Permatex användas. Gängtape får ej användas. Förläggning Kontroll av att fram- resp. returledningar ansluts riktigt. Fram- respektive returledningars inbördes läge framgår ej av ritningar. Fyllning/avluftning av system Påfyllning och avluftning av systemen ingår i entreprenaden.

18 Hkpflj Malmen K / Sid. 18 (59) UTFÖRANDEFÖRESKRIFTER Förläggnings- och monteringssätt för rörledningar framgår av ritningar och koderna PNP, PNQ, PNR, PNS och PNT. PNP RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION Upphängning av horisontal rörledning under byggnads grundkonstruktion För ledningar av gjutjärnsrör som hängs upp under byggnads grundkonstruktion, t ex vid stödpålad platta, kan tabell RA PN/2 användas vid dimensionering av fästdon och avstånd mellan fästdon. Fästdon för ledningar av plaströr dimensioneras enligt rörtillverkarens anvisningar. PNQ RÖRLEDNINGAR MONTERADE PÅ VÄGG Upphängning av horisontal rörledning på väggar i hangarhallar Rörstråk förlagda utefter hangarväggar skall monteras med minst 400 mm fritt mellan vägg och isolerat rör för att ge plats till vertikala passager av installationer närmare vägg. Konsoler och övriga upphängningsanordningar ska ingå. Konsoler ingående i bygghandlingar finns med för att erhålla ett enhetligt utförande och får nyttjas. PNR PNS PNT RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER I VÄGGKONSTRUKTION RÖRLEDNINGAR PÅ STÖD I BYGGNADSKONSTRUKTION RÖRLEDNINGAR I TOMRÖR ELLER SKYDDSRÖR I BYGG- NADSKONSTRUKTION PN Ledningar av gråjärnsrör, mufflösa avloppsrör Sxx/1 Spillvatten. Typ av rör: Fogtyp: MA JET-koppling PN-.2 Ledningar av stålrör Svetsfog, konventionell svetsning Svets skall utföras så att krav avseende yttre diskontinuiteter och formavvikelser enligt svetsklass WD-T4 i SS minst uppfylls och avvikelser inte överstiger vad som tillåts enligt WD-T4 i SS

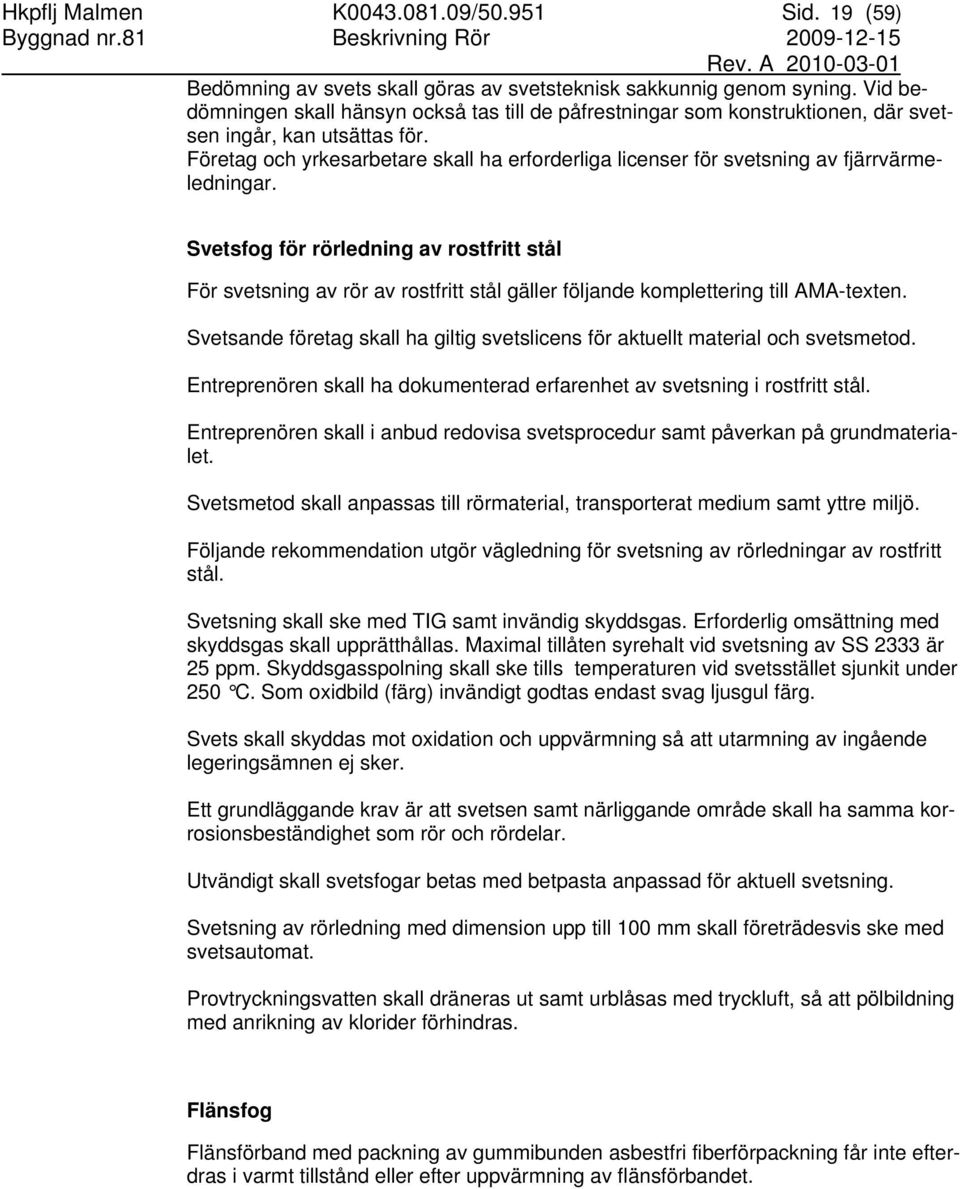

19 Hkpflj Malmen K / Sid. 19 (59) Bedömning av svets skall göras av svetsteknisk sakkunnig genom syning. Vid bedömningen skall hänsyn också tas till de påfrestningar som konstruktionen, där svetsen ingår, kan utsättas för. Företag och yrkesarbetare skall ha erforderliga licenser för svetsning av fjärrvärmeledningar. Svetsfog för rörledning av rostfritt stål För svetsning av rör av rostfritt stål gäller följande komplettering till AMA-texten. Svetsande företag skall ha giltig svetslicens för aktuellt material och svetsmetod. Entreprenören skall ha dokumenterad erfarenhet av svetsning i rostfritt stål. Entreprenören skall i anbud redovisa svetsprocedur samt påverkan på grundmaterialet. Svetsmetod skall anpassas till rörmaterial, transporterat medium samt yttre miljö. Följande rekommendation utgör vägledning för svetsning av rörledningar av rostfritt stål. Svetsning skall ske med TIG samt invändig skyddsgas. Erforderlig omsättning med skyddsgas skall upprätthållas. Maximal tillåten syrehalt vid svetsning av SS 2333 är 25 ppm. Skyddsgasspolning skall ske tills temperaturen vid svetsstället sjunkit under 250 C. Som oxidbild (färg) invändigt godtas endast svag ljusgul färg. Svets skall skyddas mot oxidation och uppvärmning så att utarmning av ingående legeringsämnen ej sker. Ett grundläggande krav är att svetsen samt närliggande område skall ha samma korrosionsbeständighet som rör och rördelar. Utvändigt skall svetsfogar betas med betpasta anpassad för aktuell svetsning. Svetsning av rörledning med dimension upp till 100 mm skall företrädesvis ske med svetsautomat. Provtryckningsvatten skall dräneras ut samt urblåsas med tryckluft, så att pölbildning med anrikning av klorider förhindras. Flänsfog Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet.

20 Hkpflj Malmen K / Sid. 20 (59) PN-.21 PN-.211 PN Ledningar av stålrör av olegerat stål Ledningar av gängade stålrör av handelskvalitet Ledningar av skyddsmålade stålrör med medelgodstjocklek VSxx/3 Dim: Fogtyp: Värme. DN50 och mindre Gängfog eller svetsförband PN Ledningar av förzinkat stålrör med medelgodstjocklek VSxx/2 Rör: Fogtyp: Värme Mapress EF av elförzinkat stål Mapress presskoppling PN-.212 Ledningar av ståltuber av handelskvalitet VSxx/3 KBxx/3 Fogtyp: Målning: Dim: Värme. Köldbärare. Svetsförband KB-rör rostskyddsmålas DN65 och större PN Ledningar av icke fabriksisolerade rör av olegerat tryckkärlsstål VPxx/3 Fogtyp: Värme primärt Svetsförband PN-.22 PN-.221 Ledningar av rör av legerat stål Ledningar av rör av rostfritt stål, ej tryckkärlsstål Lxx/5 Material: Fogtyp: Tryckluft. SS 2333 i rör och rördelar. Svetsfog med skyddsgas. För armatur svetsfog alt. flänsfog. Ledningarna skall vara försedda med lock från leverans till montage. Varje skarv skall vara skyddade för att förhindra damm och föroreningar i rören.

21 Hkpflj Malmen K / Sid. 21 (59) Varje skarv skall renblåsas och svetsen knackas med träklubba så att svetsflagor blåses ut. Utblåsningsöppningen skall vara ansl. 20 och öppen under 3 min. när rören knackas. Max. 10 svetsskarvar per renblåsning, hela rörsystemet renblåses. Dimension: DN Dy t , , , , ,5 PN-.3 Ledningar av kopparrör Flänsfog Lödfog för kopparrör Lödning skall utföras med silverhaltig fosforkopparlod med minst 5% silverhalt enligt DIN Fogning med lödfri koppling av kopparrör Koppling på rörledning genom golv i utrymme med vattentät beläggning av plastmatta skall placeras minst 100 mm från golv. Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet. PN-.31 PN-.311 Ledningar av raka kopparrör Ledningar av icke ytbehandlade raka kopparrör KVxx/4 VVxx/4 VVCxx/4 KBxx/4 KPxx/4 Sxx/4 Oxx/4 Rörtyp: Fogtyp: Diam x tjocklek: Tappkallvatten Tappvarmvatten Varmvattencirkulation Köldbärare, sekundärt Köldbärare, primärkrets Spillvatten och dräneringsledning Oljesystem (spillolja, spillfotogen) Hårdbearbetade enligt SS-EN 1057-R290. Lödning alt. mekanisk koppling. 12x1 15x1 18x1 22x1 28x1,2 35x1,5 42x1,5 54x1,5 70x2 76,1x2 88,9x2

22 Hkpflj Malmen K / Sid. 22 (59) PN-.321 Ledningar av plastbelagda kopparrör i ring KVxx/9, VVxx/9, VVCxx/9, VSxx/9 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Mjuklödning alt klämkopplingar Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 PN-.33 Ledningar av isolerade, plastbelagda kopparrör i ring KVxx/8, VVxx/8,VSxx/8,KBxx/8 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Lödning alt klämkoppling. Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,2 PN-.5 PNR.5142 Ledningar av plaströr Ledning av PEX-rör med diffusionstätning PN-.52 PN PN Ledningar av plaströr, avloppsrör Ledningar av PP-rör, inomhusavloppsrör Ledningar av PP-rör, standardiserade inomhusavloppsrör Sxx/7 Rörtyp: Fogtyp: Spillvatten PP-rör Gummiring

23 Hkpflj Malmen K / Sid. 23 (59) PP PPC PPC.1 PPC.2 PPC.21 PPC.211 PPC.3 PPC.31 PPC.32 PPC.321 PPC.3211 PPC.3212 PPC.322 PPC.3221 PPC.3222 PPC33 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖR- GENOMFÖRINGAR M M Fästdon, fixeringar, styrningar m m Expansionselement Expansionselement till rörledningar Kompensatorer till rörledningar Kompressorer ansluts med kompensatorer. Rörgenomföringar Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Rörgenomföringar i bjälklag med vattentät beläggning och rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad Rörgenomföringar i bjälklag med vattentät beläggning Rörgenomföringar i bjälklag med vattentät beläggning av plastmatta Rörgenomföringar i bjälklag med vattentät beläggning av fogplattor Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad e d Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av plastmatta eller vattenavvisande eller vattentät målningsbehandling Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av fogplattor Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion

24 Hkpflj Malmen K / Sid. 24 (59) PPC.6 PPC.61 Anslutningar, rensanordningar, proppningar m m av rörledning Röranslutningar m m Inkopplingar till befintliga ledningar skall utföras enligt ritningar,. mängd enl.ritningar. Följande apparater ingående i annan handling ansluts till ledningarna. Samtliga anslutningar förses med koppling RSK eller fläns. Kopplingen utförs så att luftvärmare kan demonteras. LB01-LV01 ansl. med 2 x VS01/2-32 LB01-LK01 ansl. med 2 x KB01/4-10, S01/4-22 till GB i rum 141 LB02-LV01 ansl. med 2 x VS01/2 LB02-LK01 ansl. med 2 x KB01/4-22, S01/4-22 till GB LB02-LK02 ansl. med 2 x KB01/4-10, S01/4-22 till Vattenlås i TS För inkopplingarna erforderliga avtappning, återfyllning och avluftning ingår. Anslutning av zygmatvätt L13-12 med AV41-12 Ansl. tvättmaskin KV14-15 med flexibel slang spillvattenledning till golvbrunn/spillvattentratt Ansl. av torktumlare, spillvattenledning till golvbrunn/spillvattentratt Ansl. av kaffeautomat KV14-15,med flexibel slang 2 st 2 st LK Kylbafflar ingående i annan handling 5 st Ansl med 2xKB02/4-12 FA Fasadapparater ingående i annan handling 4 st Ansl med 2xKB02/4-28, 2 x VS02/2-22

25 Hkpflj Malmen K / Sid. 25 (59) PPC.611 PPC.63 Röranslutningar till självfallsledning i avloppsvattensystem Rensanordningar för rörledning RA1 Storlek: 75 R 2 st 110 R 2 st Rensrör inomhus, monteras 0,5 m över golv på vertikala ledningar. PPC.64 Proppningar av rörledning PR. Proppning av ledning skall utföras enligt ritningar. PPC.65 PPC.651 Avtappningsanordningar och luftningsanordningar på rörledning Avtappningsanordningar på rörledning Samtliga värme-, köldbärar-, kylmedelsledningar förses med avtappningsmöjlighet på lågpunkter. Se AVT under PSB.1. PPD PPD.1 PPD.2 INRE INSPEKTION OCH RENGÖRING AV RÖRLEDNINGAR Inre inspektion av rörledningar Rengöring av rörledningar Befintliga rörledningar som skall bibehållas renspolas. PPD.211 PPD.221 PPD.25 Rengöring av tappvattenledningar Rengöring av spillvattenledningar Rengöring av värmeledningar och köldbärarledningar

26 Hkpflj Malmen K / Sid. 26 (59) PR PRB PRB.1 BRUNNAR, SPYGATTER, GOLVRÄNNOR M M BRUNNAR Golvbrunnar Golvbrunn skall monteras enligt de anvisningar som utgör krav för typgodkännande. Förhöjningsring för golvbrunn i utrymmen med tätskikt av plasteller gummidispersiva alternativt membranisolering skall ha minst fyra uttag mellan ring och brunn, om inte brunnen är försedd med motsvarande urtag. B1 Fabrikat: Sjöbo Bruk Typ: Brage Material: Plast Storlek: 150 mm Utlopp: Botten 75 Golvanpassn: Klinkerram och sil i rostfritt stål anpassat till golvet. 5 st B2 Fabrikat: Sjöbo Bruk Typ: Brage Material: Plast Storlek: 150 mm Utlopp: Botten 75 Golvanpassn: Sil i rostfritt stål, klämring för plastmatta. Tillbehör: Vattenlås NOOD B3 Fabrikat: Furhoffs Typ: FURO 113 Material: Rostfritt stål Storlek: 1500 x 750 Utlopp: Botten 110 Golvanpassn: Acrydur 4 st B4 Fabrikat: Furhoffs Typ: FURO 151 Material: Rostfritt stål Storlek: 1000 x 500 Brunnen förses med ett demonterbart lock som läggs ovan gallet och hålls på plats med styrklackar. Utlopp: Botten 110 Golvanpassn: Betong

27 Hkpflj Malmen K / Sid. 27 (59) B5 Fabrikat: Furhoffs Typ: FURO 151 Material: Rostfritt stål Storlek: 500 x 300 Utlopp: Botten 110 Golvanpassn: Plastmatta PRE VATTENLÅS I AVOPPSVATTENLEDNINGAR VL1 Golvvattenlås med anslutningsrör med huv och propp samt spilltratt Fabrikat: Jafo Typ: GV 75 Tillbehör: Jafo anslutningsrör med spilltratt modell större (TM-avlopp+TT-avlopp i samma tratt.) komplett med distanser

28 Hkpflj Malmen K / Sid. 28 (59) PS PSA VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM VENTILER OCH SHUNTGRUPPER MED SAMMANSATT FUNKTION PSA.2 Förtillverkade shuntgrupper Prefab shuntgrupp komplett med 4 st termometrar, 2 st avstängningsventiler, 2 st strypventiler (TA, STAD) och backventil PN6 samt avtappning. Dessutom en extra avstängningsventil på andra sidan pump då denna är placerad utanför shuntgruppen. Kåpa i brandsäkert utförande samt isolering som anpassas till systemtemperatur. Shuntgrupp skall vara försedd med skylt som anger inre kopplingsprincip. Tryck- och flödesdiagram skall medlevereras och vara fäst på shuntgruppen. Styrventil, samordnad med ställdon som ingår i styrentreprenad. PSA.20 PSA.21 PSA.23 Förtillverkade shuntgrupper med sammansatt funktion Förtillverkade shuntgrupper i tappvattensystem Förtillverkade shuntgrupper i kylsystem KB02-SHG01 Utförande: Förtillverkad shuntgrupp typ VARISHUNT för kylinstallation. 3-vägskopplad med konstantflöde i primärkretsen. Kylisolering. 2st Injusteringsventiler TA:s STA(F), STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/VFG Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,4 /1,1 15/40 kvs: 1,5 6,0 Tillbehör: Golvstativ Cirkulationspump utförs enligt PKB.1 Grundfos Magna data q=1,2 l/s dp= 40 kpa 1x230V 0,6 A 0.09 kw

29 Hkpflj Malmen K / Sid. 29 (59) PSA.24 Förtillverkade shuntgrupper i värmesystem VS02--SHG01 Utförande: Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Siemens/VFG Fabrikat/typ: Ansl: DN 40 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,72 / 0,72 15/30 kvs: 3,0 16,5 Tillbehör: Golvstativ Cirkulationspump utförs enligt PKB.1 Grundfos Magna data q=0,72 l/s dp= 30 kpa 1x230V 0,6 A 0.09 kw LB01-SHG01 Utförande: Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Siemens/VFG Fabrikat/typ: Ansl: DN 40 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 1,15 /1,15 15 / 10 kvs: 3,0 16,5 Tillbehör: Golvstativ Cirkulationspump utförs enligt PKB.1 Grundfos Magna data q=1,15 l/s dp=15 kpa 1x230V 0,6 A 0.09 kw LB02-SHG01 Utförande: Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Siemens/VFG Fabrikat/typ: Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,08 / 0,08 15 / 10 kvs: 0,6 3,8 Tillbehör: Golvstativ Cirkulationspump utförs enligt PKB.1 Grundfos UPS data q=0,08 l/s dp= 10 kpa Reläenhet för larmutgång 1x230V 0,3 A 0.07 kw

30 Hkpflj Malmen K / Sid. 30 (59) PSB PSB.1 AVSTÄNGNINGSVENTILER Kulventiler AV20 AV50 AV60 Typ/utförande: Tryckklass: Övrigt: Tappvattensystem Köldbärarssystem Värmesystem Kulventil typ ballofix med vred PN10 DN 15 Komplett med erf.kopplingar AV21 AV51 AV61 Typ/utförande: Tryckklass: Material: Fabrikat/typ: Tappvattensystem Köldbärarsystem Värmesystem Kulventil med spak, fullt genomlopp och hög spindelhals. PN16 Avzinkningshärdig metall AT 3601 (inv gänga) AT 3611 (lödkoppling) AT 3616 (presskoppling) Dim: DN st 20 7 st st 32 6 st st AV52 AV62 Typ/utförande: Köldbärarsystem Värmesystem Kulventil med spak, fullt genomlopp och med svetsända. Tryckklass: PN25 Fabrikat/typ: AT 3590 Dim: DN 65 2 st AV42 Tryckluftsystem. Typ/utförande: Kulventil med spak och invändig gänga Fabrikat/typ: AT 3600 Dim: DN 20 DN 40

31 Hkpflj Malmen K / Sid. 31 (59) PSB.7 Kikventiler AVT1 R 40 st Typ/utförande: Avtappningsventil med utv. gängning och lock. Material: Metall Tryckklass: PN16 Fabrikat/typ: TA typ SAV, RSK Dim: DN15 Placeras på lågpunkter i värme-, köldbäraroch kylmedelssystem.

32 Hkpflj Malmen K / Sid. 32 (59) PSD PSD.111 PSD.1112 STYRVENTILER Injusteringsventiler Injusteringsventiler med mätuttag PSD Injusteringsventiler med mätuttag och avtappningsventil RV21 RV51/RV52 RV61 Tappvattensystem Köldbärarsystem Värmesystem Typ/utförande: Avstängning/Injusteringsventil med uttag för flödesmätning, avtappning och avstängning med gänga alt. lödkopplingar. Fabrikat/typ: TA:s STAD, RSK Dim: DN 10 st 15 8 st 20 3 st 25 8 st PSD.2 Styrventiler med fabriksmonterat ställdon L01-SV501, -SV502 Nödstopp/snabbavluftningsventiler tryckluft. På matningsledning till hangar monteras ett par magnetventiler, där en ventil stänger vid nödstopp och den andra öppnar för avluftning via utblåsrör till det fria. Tryckknapp med låda (230 V) ingår och uppsättes tillsammans med skylt Nödstopp Tryckluft i hangarhall. Eldragning ingår i SÖE. 2 st FF02-SV501, FF07-SV501 Blockeringsventil tryckluft. Magnetventil, strömlöst stängd, utan krav på differenstryck, rostfritt hus, 24 V drivspänning. PN10. Dim.: 15 2 st

33 Hkpflj Malmen K / Sid. 33 (59) PSD.3 PSD.31 Styrventiler för platsmonterat ställdon Styrventiler för platsmonterat ställdon i vätskesystem SV4xx Ventiler i köldbärarsystem. Fabrikat: Siemens Landis/Staefa Ställdon ingår i SÖE. Typ: VVG11.15 (varivalve) 2-vägs utförande Beteckning Ansl. Flöde l/s Kvs LB01-SV ,08 0,25-4,0 LB02-SV ,08 0,25-4,0 Typ: VXG11.23 (varivalve) 3-vägs utförande Beteckning Ansl. Flöde l/s Kvs LB02-SV ,22 0,8-4,0 Typ: VXF41 3-vägsventil, flänsad, PN16 Beteckning Ansl. Flöde l/s Kvs KB01-SV401 40/32 1,5 12 VV01-SV801 Blandningsventil, tappvarmvatten. självverkande. Fabrikat: TA Typ: TA-MATIC 3400 Ansl: 32 Temp: C PSD.33 PSD.9 Styrventiler för platsmonterat ställdon i gassystem Styrventil som tillhandahålls MONT. SV/STYR Montering av styrventil i rörsystem som ingår i annan entreprenad eller installationsdel. Magnetventiler 9 st

34 Hkpflj Malmen K / Sid. 34 (59) PSE PSE.1 PSE.11 SJÄLVVERKANDE VENTILER Temperaturstyrda ventiler Temperaturstyrda ventiler i vätskesystem RV22 Varmvattencirkulation Typ/utförande: Termostatstyrd tvåvägs VVC-ventil med inbyggd givare. Avstängningsbar med ställbart börvärde (35-65 C) Material: Ventil utförd i AMETAL, försedd med termometer samt korrosionsbeständig kägla i acetalplast Fabrikat/typ: TA/TA-Therm Dim: Dy 15 3 st SV801 Värmesystem Typ/utförande: 2-vägsventil med inbyggd givare som känner det genomströmmande mediet, stänger vid stigande temperatur. Material: Tryckklass: PN16 Fabrikat/typ: Danfoss/FJV Tillbehör: Dim: 15 9 st PSE.111 PSE.1111 Temperaturstyrda radiatorventiler Temperaturstyrda radiatorventiler med inbyggd givare

35 Hkpflj Malmen K / Sid. 35 (59) PSE.3 PSE.31 Backventiler Backventiler i vätskesystem BV20 BV60 Tappvattensystem. Värmesystem Typ/utförande: Backventil med lödkoppling samt fjäderbelastad kägla, kontrollerbar,typ EA. Material: Avzinkningshärdig mässing. Övrigt: komplett med erf.kopplingar. Tryckklass: PN10 Fabrikat/typ: AT 1159 Dim: DN st PSF PSF.1 PSF.141 AVLEDARE Avledare i vätskesystem Avledare för luft KB01-AL3 Fabrikat: Armatec Typ: AT 8070BK, DN 40 Luft och partikelavskiljare med avstängningsbar avledare och utblåsningsventil med propp. Rostskyddsbehandlad AT1012. Övrigt: Flänsanslutning, rörstöd mot golv, kylisoleras. PSF.1411 Manuella luftavledare AL2 R 10 st Manuell avluftning utföres med avluftningsledning samt kulventil som förses med proppning.monteras på högpunkt där AL1 ej får plats eller där så är angivet på ritningarna. Avslutas 1500 mm över golv. PN10. PSF.1412 Automatiska luftavledare AL1 R 30 st Automatisk luftavledare med kulventil. Fabrikat: Typ: Armatec AT 8050A med kulventil AT Monteras på högpunkter i värme-, köldbärar-, och kylmedelssystem. Redovisas ej på ritning.

36 Hkpflj Malmen K / Sid. 36 (59) PSG PSG.24 PSG.260 SÄKERHETSVENTILER OCH SÄKERHETSDON Återsugningsskydd Sammansatta återströmningsskydd typ BA BV29 Typ/utförande: AT 1169 Skyddsmodul typ CA. Dim:15

37 Hkpflj Malmen K / Sid. 37 (59) PT PTB PTB.1 RUMSMONTERADE VÄRMARE OCH KYLARE RUMSVÄRMEAPPARATER Radiatorer MXX-XXX Radiator skall levereras skyddsemballerad. Emballaget skall tas bort av entreprenören i samband med slutrengöring. Radiator skall kopplas bort en gång för målning, tapetsering o dyl av bakomvarande vägg. Radiator skall anslutas med VS02/2-12 om ej annat anges. Kompaktradiatorer. Fabrikat: Typ: Epecon Modul Compact Tillbehör: - monterad avluftningsventil och bottenplugg - konsoler - vetilkoppel för för 2-rör med vändbar fördelare - vridbar rak ventil med injusteringsmöjlighet typ Danfoss RA-N. DN10 vid anslutningsdimension 12 mm. DN15 vid anslutningsdimension 15 mm. - Termostatventil Danfoss serie RA 2000 Max 21 C i rum utan kyla 13 st MC MC MC MC MC MC MC MC MC st 4 st 3 st 2 st

38 Hkpflj Malmen K / Sid. 38 (59) PTB.5 PTB.51 Fläktluftvärmare Icke kanalanslutna fläktluftvärmare 101-CV01, -CV02, -CV05, -CV06 4 st Fabrikat/typ: FLÄKT WOODS Typ: ATDA storlek Utförande: Komplett med monterad luftriktare. Takfäste Data: Luftflöde: 1,02 m 3 /s Lufttemp Pw 20 kw Varvtal 630 rpm Vattentemp C qw 0,16 l/s dpw 5 kpa Pm 0,37 kw, 1,7 A, 1x230 V Ljud 52 db(a) 101-CV03, -CV04 2 st Befintliga luftvärmare Data: Pw 15 kw Vattentemp C qw 0,12 l/s dpw 5 kpa 131-CV01, 132-CV01 2 st Fabrikat/typ: FLÄKT WOODS Typ: ATDA storlek Utförande: Komplett med monterad luftriktare. Takfäste Data: Luftflöde: 0,39 m 3 /s Lufttemp Pw 4,5 kw Varvtal 1035 rpm Vattentemp C qw 0,07 l/s dpw 3 kpa Pm 0,11 kw, 0,54 A, 1x230 V Ljud 48 db(a)

39 Hkpflj Malmen K / Sid. 39 (59) 131-CV02 Fabrikat/typ: FLÄKT WOODS Typ: ATDA storlek Utförande: Komplett med monterad luftriktare. Takfäste Data: Luftflöde: 0,39 m 3 /s Lufttemp Pw 2,8 kw Varvtal 1035 rpm Vattentemp C qw 0,03 l/s dpw 1 kpa Pm 0,11 kw, 0,54 A, 1x230 V Ljud 48 db(a)

40 Hkpflj Malmen K / Sid. 40 (59) PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR MATERIAL- OCH VARUFÖRESKRIFTER Allt sanitetsporslin skall vara av enhetligt och samma fabrikat och i vitt utförande om ej annat anges. UTFÖRANDEFÖRESKRIFTER Förstyvningsplåtar, skall ingå. Sanitära apparater som sitter på lättvägg skall monteras på infälld fixtur som ingår i entreprenaden. Fixturen skall förses med upphängningsdon och fästen och skall monteras av entreprenören. PUC PUC.1 TVÄTTSTÄLL, TVÄTTRÄNNOR OCH BIDÉER Tvättställ Föravstängningsventiler skall insättas i kopplingsledningar om ej respektive rum avstängs med separata ventiler i rummet. PUC.11 Tvättställ av porslin Tvättställ för konsolupphängning skall vara utfört enligt SS och SS Tvättställ för direkt upphängning skall vara utfört enligt SS och SS TS1 4 st Utförande: För montering på konsoler. Med blandare och bottenventilsats med silventil. Fabrikat/typ: IFÖ Sign 7318 Storlek: 500x310 mm Blandare typ: Tillbehör: Ettgreppsblandare FMM, mjukstängande Konsoler Vattenlåssats i plast mot golv. TS2 2 st Utförande: För montering på konsoler. Med blandare och bottenventilsats med silventil. Fabrikat/typ: IFÖ Sign 7322 Storlek: 570x435 mm Blandare typ: Tillbehör: Ettgreppsblandare FMM, mjukstängande Konsoler Vattenlåssats i plast mot golv

41 Hkpflj Malmen K / Sid. 41 (59) TS3 För rörelsehindrade. Utförande: Fabrikat/typ: Storlek: Blandare typ: Tillbehör: För bultmontering komplett med bultsats. Med blandare och bottensats med silventil. IFÖ Sign 2512 med bräddavlopp. 600x580 mm Ettgreppsblandare FMM, mjukstängande och lång spak. Vattenlåssats i plast mot golv. PUC.2 PUC.221 Tvättrännor Väggmonterade tvättrännor av rostfritt stål TR1 Utförande: Tvättränna med stänkplåt och väggkonsoler Fabrikat/typ: Västbo Plåt V240 Storlek: 1200 x 485 mm Blandare typ: 2 st ettgreppsblandare FFM för tvättränna, RSK Tillbehör: Bottenventil,vattenlåssats av plast.

42 Hkpflj Malmen K / Sid. 42 (59) PUE PUE.1 PUE.11 PUE.111 KLOSETTER, URINALER M M Klosetter Golvmonterade klosetter Golvmonterade klosetter av porslin VK1 4 st Utförande: WC-stol för golvmontage med spolcistern samt spolcisterventil. Vit sits och lock. Sitthöjd: 400 mm Fabrikat/typ: IFÖ Sign 6860 Tillbehör: Gummimanschett för avlopp VK2 Utförande: WC-stol för golvmontage med spolcistern samt spolcisterventil. Vit sits och lock. Sitthöjd: 460 mm Fabrikat/typ: IFÖ Sign 6861 Tillbehör: Gummimanschett för avlopp PUF PUF.1 DISKBÄNKAR, TVÄTTBÄNKAR, UTSLAGSBACKAR M M Diskbänkar och disklådor Erforderliga hål för blandare skall utföras. Vattenlåsutrustning skall ingå. PUF.11 Diskbänkar av rostfritt stål DB1 Ingår i annan handling. Anslutning till VVS-installationer. Montering av tillhörande vattenlås. Håltagning för blandare enligt PVB.24 Blandare: Ettgreppsblandare FMM med avstängning för diskmaskin, RSK

43 Hkpflj Malmen K / Sid. 43 (59) PUF.4 PUF.41 PUF.411 Utslagsbackar och spolbackar Utslagsbackar Utslagsbackar av rostfritt stål UB1 3 st Utförande: Utslagsback med galler och vattenlåsunderdel med silventil samt stänkplåt mot vägg och uppfällbart galler. Storlek: 460 x 335 mm Fabrikat/typ: IFÖ utslagstratt CU44 Tillbehör: Vattenlås av plast till golv / vägg. Blandare: Tvågreppsblandare HD, c/c 40 mm ansl uppifrån. Backventiler i inlopp, vakuumventil på utlopp. FMM, RSK Blandaren placeras med 100 mm c/c avstånd från utslagsbackens centrum.. UB2 Utslagsback för spillolja. UB3 Utslagsback för spillbränsle/fotogen. Utslagsback typ Norlub AB, Karlstad, Anslutes med tryckavloppsledning ansl. 20 och tryckluft ansl. 15. Material lackerad stålplåt med flottrör och tryckluftsdriven pump för automatisk tömning. (Best. nr.: 483). Storlek: 500x250x600 (bxdxh).

44 Hkpflj Malmen K / Sid. 44 (59) PV PVB PVB.1 UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM TAPPVENTILER, BLANDARE M M I TAPPVATTENSYSTEM Tappventiler och vattenutkastare Förkromat utförande där ej annat anges. PVB.11 Tappventiler TV1 Typ/utförande:Tappventil med inbyggd backventil och väggfäste Fabrikat/typ: FMM, RSK PVB.2 Blandare Föravstängningsventil skall monteras på blandare eller i kopplingsledning om ej respektive rum avstängs med separata ventiler i rummet. PVB.21 Duschblandare och duschanordningar BL1 3 st Typ/utförande:Duschblandare FMM 9255, termostat, c/c 40 mm Anslutningar uppifrån. Duschanslutning nedåt Duschanordning FMM 9320 Fabrikat/typ: FMM RSK PVB.27 Spolblandare BL2 2 st Typ/utförande:Spolblandare HD, tvågrepps c/c 40 mm Anslutningar uppifrån med backventiler i inloppen och vakuumventil i pipen Fabrikat/typ: FMM, RSK Tillbehör: Slanganslutning

45 Hkpflj Malmen K / Sid. 45 (59) PVC PVC.0 PVC.1 NÖDDUSCHAR OCH ÖGONDUSCHAR Kombinerade nöd- och ögonduschar Nödduschar ND1 3 st Nöd-/ögondusch med skyddsblandare. Fabrikat/typ: Krusman / RSK kombinerad ögon/nöddusch med säkerhetsblandare och draghandtag till golv. Flöde 90 l/min. PVD PVD.1 BRANDPOSTER O D Brandposter och brandpostventiler HB1 Handbrandsläckare. (Pos 92 på ritning). Pulversläckare 6 kg Tempus 3001/486 HB2 Handbrandsläckare. (Pos 93 på ritning) Kolsyresläckare 5 kg Tempus 1821/ st PVD.3 Slanghyllor SLH1 4 st Slanghylla Tillbehör: RSK , eller likvärdig. Med nätarmerad slang i erfoderlig längd, spolmunstycke och snabbkoppling till blandare.

46 Hkpflj Malmen K / Sid. 46 (59) PVH PVH.1 UTTAGSPOSTER OCH ARMATURER I TRYCKLUFTSSYSTEM ELLER VAKUUMSYSTEM Tryckluftsuttag TU1 Tryckuftsregulator och uttag Fabrikat CEJN Typ Filterregulator Väggmontagefäste och Manometer 40 mm samt Automatisk dräneringssventi Kopplingar Före filter monteras avstängningsventil ( kula ) Enkel CEJN 320 snabbkoppling TU2 Tryckuftsregulator och uttag Fabrikat CEJN Typ Filterregulator med Väggmontagefäste och Manometer 40 mm samt Automatisk dräneringssventi Kopplingar Före filter monteras avstängningsventil ( kula ) På Y-koppling monteras dubbla CEJN 320 snabbkopplingar 2 st 9 st SLR1 Tryckuftsrulle. Befintlig demonterad, flyttad och återmonterad SLR2 Tryckuftsrulle som monteras i golvkammare. Fabrikat CEJN Typ Tryckluftsrulle med 10 m 8x12 (dixdy) antistatslang Diameter 390 mm Matarledning till slangrulle dras med tryckluftsslang (antistat) i tomrör i golv. Ansluts till TU2 på vägg. 6 st PX MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM Driftfyllning av system KP01 med 35% etylenglykol. Driftfyllning av system KA02 med HFC 410A

47 Hkpflj Malmen K / Sid. 47 (59) R RB ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV INSTALLATIONER Mängd enligt ritning. UTFÖRANDEFÖRESKRIFTER Isolering vid ventiler, termometrar, givare o dyl får ej utföras förrän distanshylsor har monterats. Isolering skall på arbetsplatsområdet förvaras under tak och upplagd min 200 mm från mark. Före montage av isolering skall kontrollant godkänna isoleringen ur kvalitetssynpunkt. Fuktig, trasig eller smutsig isolering skall kasseras. Angiven isolertjocklek gäller färdigmonterad isolervara. Förberedelse för isolering Isolering får ej utföras förrän brandtätning utförts. Provning Provning av isoleringens tjocklek skall utföras. Övrigt Montering av all isolering skall utföras enligt fabrikantens anvisningar.

48 Hkpflj Malmen K / Sid. 48 (59) RBB RBB.111 TERMISK ISOLERING AV RÖRLEDNING Termisk isolering med fogtätade slangar eller plattor av syntetiskt cellgummi på rörledning KP01 Isolervara Slang eller plattmaterial med systemövervakning (μ, λ, brand) med kalkylerad ökande isolertjocklek. Fabrikat:: Isolertjocklek: AF/Armaflex Serie M Ventiler och flänsar isoleras enligt RBC2. Ventilspindel isoleras ut på spindelhals. Montering Pådragning av oslitsad slang. Limning av uppslitsad slang eller platta samt fogtätning enligt tillverkarens anvisningar. Skall utföras av montör som genomgått godkänd utbildning. RBB.21 Termisk isolering med rörskålar av mineralull på rörledning VV01, VVC01, VS01 t.o.m VS02, VP01 Isolervara: Rörskålar Tjocklek: Serie 42 Isolerutförande: RBC.1 RBC.3 vid reglerventil Ytbeklädnad: Synliga rör enligt RCB.41 KV01, KB01, KB02 Isolervara: Rörskålar med ytbeklädnad av diffusionstät plastfolie Tjocklek: Serie 40 Isolerutförande: RBC.2 Ytbeklädnad: Synliga rör enligt RCB.41 RBC RBC.1 RBC.2 RBC.3 TERMISK ISOLERING AV FLÄNS, KOPPLING OCH VENTIL E D Termisk isolering med fast isolering på fläns, koppling eller ventil Termisk isolering med fast överisolering på fläns, koppling eller ventil Termisk isolering med avtagbar och återanvändbar överisolering på fläns, koppling eller ventil
