1 Väveriteknik Provmoment: Väveriteknik, skriftlig tentamen Ladokkod: 51TV10 Tentamen ges för: TD 1 7,5 högskolepoäng Namn: (Ifylles av student) Personnummer: (Ifylles av student) Tentamensdatum: Tid: 9:00 13:00 Hjälpmedel: Räknare, färgpennor, lupp, linjal, petnål, liten lampa, tippex, bifogad formelsamling. Totalt antal poäng på tentamen: 76 poäng För att få godkänt betyg krävs: 41 poäng Allmänna anvisningar: Rättningstiden är som längst tre veckor Viktigt! Glöm inte att skriva namn på alla blad du lämnar in. Lycka till! Ansvariga lärare: Olle Holmudd, Ulla Ranglin Telefonnummer:

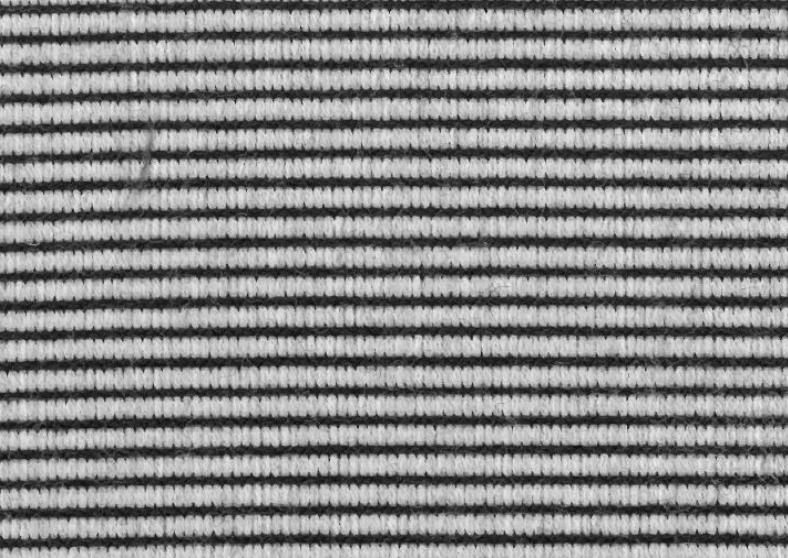

2 1. Vilka är vävningens tre grundbindningar? Namnge dem på engelska och rita den minsta binderapporten för vardera bindning. (6p) Which are the three basic weave structures? Name them in English and draw the smallest weave unit for each weave pattern. 2. Analysera följande tygprov. Den sida du ser mest vitt eller beige på är rätsida. Förklara hur du väljer vad som är varp och väft. Rita en rapport av bindningen. Rita solvning och kortkedja. Hur skulle du beskriva bindningen med ord? (12p) Analyze the following weave sample. The face of the sample is where you see most of the white or beige. Explain how you choose which is warp and which is weft. Draw the weave unit. Draw threading and peg plan. How would you describe the weave pattern with words? 3. Rita en dräll som ska vävas i 5-skaftad satin enligt följande motiv. En ruta i motivet motsvarar en rapport av grundbindningen. Se till så du får skarp anslutning. Draw a damask diasper to be woven in 5-shaft satin according to the following motif. A square in the motif corresponds to one weave unit of the weave pattern. Make sure you get clean breaks. (4 p)

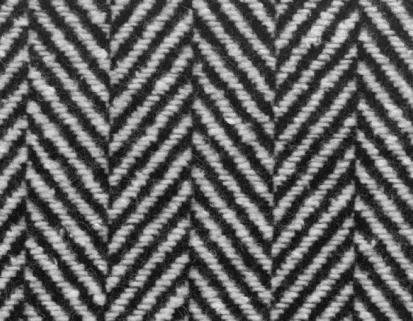

3 4. Rita en rapport av vardera bindning och räkna ut k-värdet (i varpriktningen)för varje bindning. (6 p) Draw the weave unit of each weave pattern, and calculate the k value (in warp direction) for each weave pattern. A. Mollskinn som konstrueras från S 1 (3) 6 som förstärks med två bindepunkter i väftled B. Moleskin that construes from S 1 (3) 6 and strengthen with two stitching points in the weftdirection C. D D. 6-skafts batavia med S-lutning 6-shaft even twill with S-direction 5. Kombinera följande bindningsnamn med rätt bindningsgrupp: (6p) Ange bara siffran en gång. Combine the following "weave pattern names with correct weave pattern group: Only use the number once. 1. Glencheck Grundbindning 2. Barathea Omväxlande partier med varp och väfteffekt 3. Fiskben Härledning ur satin 4. Aida Färgeffekt 5. Panama Härledning ur 2-skaft 6. Hohlstoff Kräppbindning Härledning ur kypert Dubbelbindning Varpförstärkt bindning

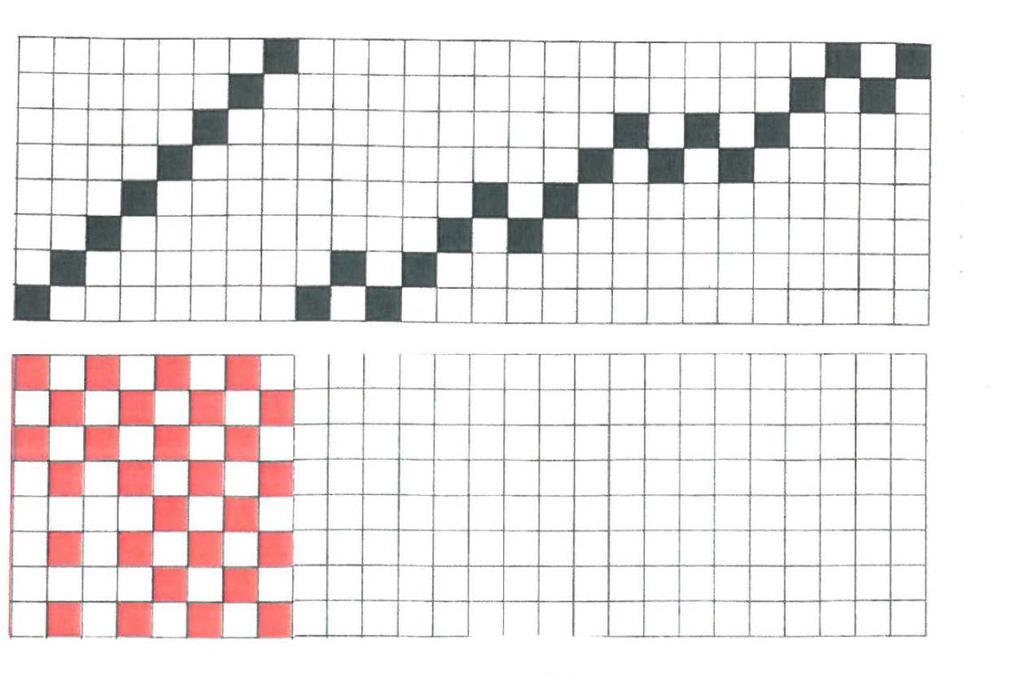

4 1. Glencheck Basic weave pattern 2. Barathea Blocks of warp and weft faced areas 3. Herringbone Satin variation 4. Aida Color effect 5. Panama (hopsack) Plain weave variation 6. Hohlstoff Crêpe Twill variation Double weave Warp-faced, double-faced 6. Konstruera en Motsatskräpp från följande motiv: Construe a grecian weave from the following motif: Rita 2 rapporter av motsatskräppen i höjdled och väftled. Färgordningen i varp är en vit, en svart. I väft är färgordningen en svart, en vit. Rita färgeffekten men behåll en rapport av bindningen utan färgeffekt i hörnet längst ner till vänster. Hur många skaft behövs det för att väva den här bindningen? (8p) Draw 2 reports of the grecian weave in both height and width. The colororder in warp are one white, one black. In weft one black, one white. Draw the coloreffect but keep one report of the weavepattern without coloreffect down in the left corner. How many shafts do you need to weave this weave pattern?

5 7. Rita ut resten av bindningen utifrån solvningen nedan. (2 p) Draw the rest of the weave pattern from the threading. 8. En filt ska vävas i väftförstärkt korskypert (filtbindning) med rätsida enligt nedanstående mönster. Bindemönstrets storlek är 8 x 16 rutor. Markera tydligt inställning och färgordning. Rita rent bindemönstret och rita ut solvningen. (6 p) A blanket will be woven in weft-faced double-faced broken twill (filtbindning) the face is according to the pattern below. The size of the weave pattern is 8 x 16 squares. Mark out (clearly) the ratio and colororder when you construe it. Make a fair copy of the weavepattern (one color) and draw the threading.

6 9. Vilka är vävningens grundmoment? Ge en kort beskrivning av varje moment. There are four motions of weaving! Which ones? Give a short explanation of each motion. (4 p) 10. Ett garn är 3600 meter långt och väger 240 gram Vilket garnnummer (ange med en decimal) har garnet uttryckt i; a. Nm b. Ne1 c. Ne2 d. Ne3 e. dtex f. Denier The length of a yarn is 3600 meters and the weighs is 240 gram. Which yarn number (set to one decimal) have the yarn expressed in: a. Nm b. Ne1 c. Ne2 d. Ne3 e. dtex f. Denier (6 p) 11. Gör en fullständig analys av bifogat tygprov (punkt 1 27) 100 m färdig längd Komposition: 100% Ull Färdigbredd 150 cm Garnnummer i varp och väft: Ne 3 6/1 100% Ull Inarbetning i väft 0,90 Inarbetning i varp 0,96 1 tr/tand i sked Alla givna värden är ifyllda på analysbladet! Räkna ut och skriv in alla värden på analysbladet. Rita bindning, solvning, med så få skaft som möjligt, samt en mönsterkedja. OBS! Lämna in alla uträkningar till analysen. Do a complete analyze of the fabric cutting, (step 1 27) write all result on the analyze sheet. Conditions: Composition: 100% Wool Length. 100 meter Width: 150 cm Yarn-number warp and weft Ne 3 6/1 100% Wool Shrinkage in weft: 0,90 Shrinkage in warp 0,96: Threads / dent: 1 thread Draw weave, threading and pegplan, use as few shaft as possible. Enclose all your countings with the analyze. (16 p)
