1 Höga torn för vindkraftverk Vilka torntyper är intressanta? Vad kostar höjden? Staffan Engström Framtidens vindkraft Göteborg 9 oktober 2013

2 Favorit i repris! q Baseras på Elforsk-rapport 2010:48 q Med uppdateringar_

3 Höga torn för vindkraftverk q Inventera torntyper q Under lika förutsättningar dimensionera torn för användning i skog q Beräkna investering/produktion, /(MWh/år) q Hur högt lönar det sig att bygga? q Vilka torntyper är aktuella i fortsättningen? q Liten studie q Beräkningar utförda av Tomas Lyrner, WEC q Vattenfall-rapport 2008 om höga torn har utnyttjats_

4 Bakomliggande idé D 100 m H 95 m D/H 125 m q Skogen bromsar vinden men gör också att den ökar starkt med höjden! q Vindgradient ca 0,33 mot normalt 0,2. q Motiv för högre torn i skog_

5 Förutsättningar q Data för vindkraftverk enligt amerikanska NREL q Medelvind 6,2 m/s på 100 m höjd q Vindgradient 0,33 (skogsterräng) q Följer den internationella standarden IEC q Extremfall under normal drift dimensionerande_

6 Installationsmetoder: 1. Mobilkran q Dominerar helt idag q Förhållandevis ekonomisk q Upp till m q Vindkänslig (5-8 m/s) q Stort markbehov för största kranar_ Lyft av 340 t navsektion för Enercon E-126 7,5 MW med en Terex Demag CC9800 kran på larvband. Navhöjd 138 m.

7 Installationsmetoder: 2. Lyftmaster q Klarar åtminstone 175 m q Inte vindkänslig (15-18 m/s) q Litet ytbehov q Dyrt!_ Montage av Scanwind 3 MW verk av Sarens Transrig AS

8 Installationsmetoder: 3. Byggkran q Självklättrande tornkran av byggtyp med 151 m krokhöjd q Tar stöd i vindkraftverkets torn q Minskar stål- och transportbehov till en femtedel jämfört med mobilkran q Styrning från hytt i tornet q Lyft upp till 20 m/s q Litet ytbehov q Lindénkranar i Västerås utvecklade tornkranen på 1960-talet q Klart intressant! q Men inte med i Elforsk-studien_ Montage av vindkraftverk i Bischberg, Tyskland, med 140 m navhöjd. Liebherr 630 EC-H Lictronic i vindkraftsutförande.

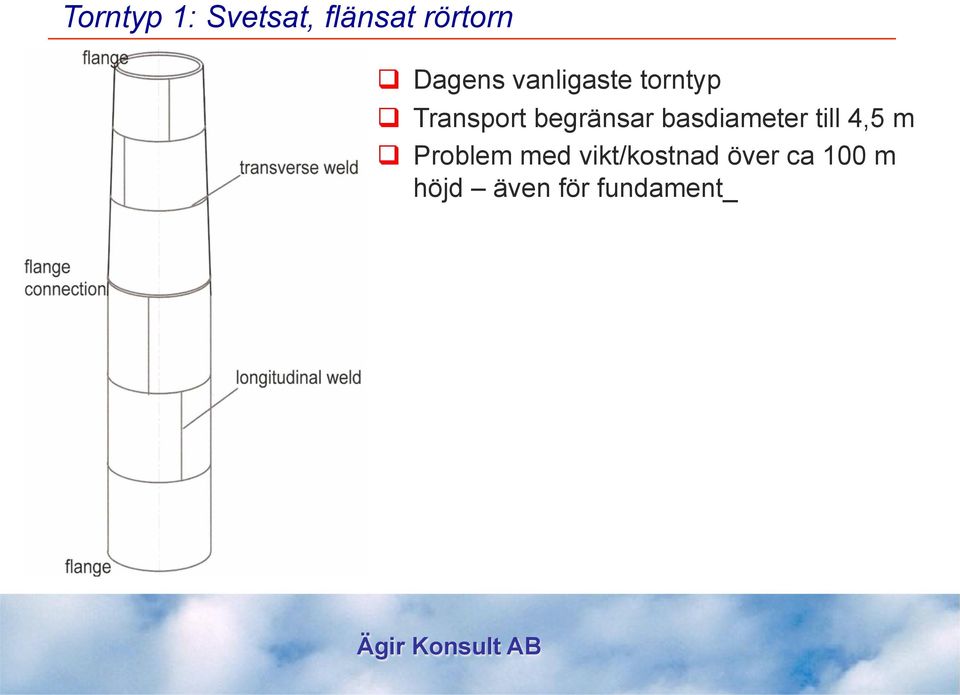

9 Torntyp 1: Svetsat, flänsat rörtorn q Dagens vanligaste torntyp q Transport begränsar basdiameter till 4,5 m q Problem med vikt/kostnad över ca 100 m höjd även för fundament_

10 Svetsat rörtorn 3 och 5 MW kostnad komplett verk MW 700 Investment /MWh/yr MW 3 MW non-resonance Hub height m q Går ej över 150 (100) m på grund av diameterbegränsning q Sjunkande kostnad med ökad tornhöjd q Ingen kostnadsfördel med 5 MW verk_

11 Vindkraftverk med svetsat rörtorn 3 MW - kostnadsfördelning Lifting P ower c able Foundation Transport Tower WTG Hub height m q Tornet tar allt större kostnadsandel vid högre höjd q Men totalkostnaden sjunker_

12 Torntyp 2: Rörtorn med friktionsförband q Rörtorn med friktionsförband även i längsgående skarvar q Nytt (nästan)! q Tar bort transportbegränsning q Tillämpas bland annat av Andresen Towers för Siemens_ Andresen Towers, Danmark

13 Rörtorn med friktionsförband 3 MW q Lyfttorn höjer kostnad över 150 m höjd_

14 Torntyp 3: Förspänt betongtorn q Betongen distansmaterial q Styrkan ges av spännarmeringen q Bra vid utmattning_ Kostnadsfördelning för 3 MW glidformsgjutet torn

15 Förspänt betongtorn elementbyggt 1 q Betong kräver lite underhåll q Numera vanligast med elementbyggda betongtorn q Kortare tid för bygge/ montage, mindre väderberoende q Kan ge stora besparingar q Tillämpas av Enercon m fl_ Enercon

16 Förspänt betongtorn elementbyggt 2 q Advanced Tower Systems gör elementbyggda torn med färre formar_ Advanced Tower Systems

17 Hybridtorn betong - stål q Överdelen av betongtorn ersätts med rörtorn q Inga problem med transport och plåttjocklek q I vår studie högst 4,5 m diameter q Översta 50 m (3 MW) eller 40 m (5 MW) q Även tekniska fördelar lättare konstruera betongtornet, styra egenfrekvenser q Tillämpas av Enercon m fl_ Siemens 2,3 MW på torn från Advanced Tower System

18 Torntyp 4: Fackverkstorn q Låg vikt q Lång erfarenhet q Omfattande underhåll (efterdragning av bultar) q Dynamik besvärlig, särskilt i torsion q Svåra vid nedisning q Hiss kan hindras q Omdiskuterade ur estetisk synpunkt (+ -)_ Fuhrländer 2,5 MW verk med 100 m turbindiameter och 141 m navhöjd. Foto Vattenfall.

19 Torntyp 5: Trätorn q Trä sedan gammalt använt i turbinblad q Torn en mindre krävande tillämpning q Lågt pris i förhållande till styrka q Bra vid utmattning q Tyskt torn i svenskt samarbete q Endast prototyp byggd q Översiktlig beräkning_ Timbertower-torn för Vensys 1,5 MW

20 Sammanfattning q Totalt beräknat 42 torn av fem typer och två turbinstorlekar_

21 750 Sammanfattning av resultaten 3 MW 700 Investment /MWh/yr Welded steel shell Steel shell friction joint Concrete slipformed Hybrid Lattice Wood Hub height m

22 Sammanfattning av resultaten torn för 125 m navhöjd Welded steel shell S teel shell friction joint C oncrete slipformed C oncrete/s teel hybrid Lattice Wood q Billigaste kostar 30 % mindre_

23 Sammanfattning av resultaten skog/öppen mark /MWh/yr Hub height m Farmland Forest q Höga torn lönar sig bättre i skog! q Vindgradienten orsak q 0,20 respektive 0,33_ Rörtorn med friktionsskarvar

24 Diskussion och slutsatser q Höga torn lönar sig! q Särskilt i skog q Svetsat stål upp till ca 100 m navhöjd q Många andra alternativ: rörtorn med friktionsförband, trä (nytt!), förspänd betong, hybrid betong/stål, fackverk q Tornkranen klart intressant (men inte med i Elforsk-studien) q Ljus framtid med många möjligheter!_

25 Läs boken också! Ladda ned via

26

27 5 MW vindturbin Table 1. Main data for NREL 5 MW wind turbine Power 5 MW IEC Class IB Rotor orientation Upwind Number of blades 3 Control Variable speed, collective pitch Turbine diameter 126 m Rated rotor speed 11,8 rpm Blade passage frequency (3 p) 0,59 Hz Rated tip speed 78 m/s Blade weight (each) 18,8 ton Hub weight 53,6 ton Rotor weight 110 ton Nacelle weight 240 ton Tower top weight 350 ton

28 3 MW vindturbin Table 3. Main data for 3 MW turbine, derived from NREL 5 MW turbine Power 3 MW IEC Class IB Rotor orientation Upwind Number of blades 3 Control Variable speed, collective pitch Turbine diameter 100 m Rated rotor speed 14,0 rpm Blade passage frequency (3 p) 0,70 Hz Rated tip speed 73 m/s Blade weight (each) 10,5 ton Hub weight 25 ton Rotor weight 56,5 ton Nacelle weight 120 ton Tower top weight 176,5 ton
