DALIFANT ETT VÄLCERTIFIERAT, TYST OCH PÅLITLIGT VINDKRAFTVERK

Transkript

1 DALIFANT ETT VÄLCERTIFIERAT, TYST OCH PÅLITLIGT VINDKRAFTVERK

2 Översikt Dalifant är en vindturbinslösning speciellt konstruerad för behoven hos större hem, lantbruk, små företag och kommunala projekt. Dalifant är en 11 kw turbin installerad på ett 19,8 meters trätorn. Dalifanten erbjuder följande fördelar: - Hög energiproduktion tack vare extra stora rotorblad bättre än många 30 kw lösningar - Mycket väldokumenterad och testad turbindesign med multipla installationer i Sverige, Danmark, UK, Italien, Frankrike och USA - Tyst: Den tystaste turbinen i sitt segment över ett brett spann av vindhastigheter - Tillförlitlig och säker: tre oberoende bromssystem garanterar att rotorbladen aldrig övervarvar eller roterar utom kontroll - EU-tillverkad: generatorn tillverkas i Skottland och elektroniken tillverkas i Danmark - Dalifant är installerad på ett 19,8 m torn av svenskt trä.

3 Installerad bas Validerad genom globalt installerad bas: över 650 vindturbiner installerade med sammanlagt mer än 1255 driftsår USA, Canada Europa: Sverige, UK, Ireland, Denmark Tonga

4 Några av våra installationer Mandelmanns Trädgårdar i Skåne

5

6 Tekniska specifikationer Märkeffekt 11 kw vid 9,5 m/s Årlig energiproduktion kwh* vid 6 m/s Rotordiameter / Svept yta 13 m / 133 m 2 Antal blad / Typ 2 / Downwind Bladmaterial Glasfiber/Epoxi Generatortyp Asynkron 3-fas 400VAC 50 Hz Förväntad livslängd > 20 år Cut-in 3,5 m/s Cut-out 25 m/s Max vindhastighet 52,5 m/s Fix rotationshastighet 56 rpm Kraftöverföring Passiv stall, aktivt kontroll system Overspeed control Centrifugalaktiverade aerodynamiska bromsar Nätanslutning Godkända mot EU nätkrav Turbinvikt 900 kg (komplett nacelle) Ljudnivå vid 6 m/s 40 db(a) på 80 m avstånd Ljudnivå vid 8 m/s 40 db(a) på 100 m avstånd Uteffekt, kw Effektkurva Vindhas:ghet, m/s * Siffrorna gäller som en referens och är ingen garanti för den årliga energiproduktionen.

7 Prestanda - energiproduktion Dalifanten genererar mycket energi även vid låga vindhastigheter tack vare dess exceptionellt stora rotordiameter. Denna rotordesign möjliggör hög energiproduktion även vid låg genomsnittlig vindhastighet. Stor svept rotoryta tar tillvara vindresurserna väl och resulterar i upp till 80% större energigenerering än liknande turbiner med samma märkeffekt.

8 Dataövervakning och bromssystem Dataövervakning - Integrerad mikroprocessor med multipla sensorer - Övervaka energiproduktion online Multipla oberoende bromssystem - Nivå ett: Passiv blad stall system begränsar uteffekt - Nivå två: Kontrollsystem aktiverar mekanisk broms om: Vindhastigheten överstiger 25 m/s Abnorma vibrationer uppstår Nätanslutning bryts eller generatorn överhettas - Nivå tre: Centrifugalaktiverade aerodynamiska bromsar inbyggda i rotorspetsen som sista säkerhetsåtgärd. Manuell stoppknapp som aktiverar mekanisk broms.

9 Akustisk prestanda Dalifanten är en av de tystaste vindturbinerna på marknaden i klassen kw enligt Brittiskt Vindkraftförening (British Wind Energy Association)

10 Produktcertifieringar Turbinen har utvecklats enligt 'Danish design samma designkoncept som används i de flesta stora kommersiella turbiner idag. Turbinen har godkänts i Danmark av DTU enligt HB-standards av MCS (certifierat av TUV laboratoriet i UK) och av NREL i USA Trätornet som används i Dalifanten har utvecklats av 2 ledande universitet inom träkonstruktioner: LTH i Sverige och ENSTIB i Frankrike. Över 6000 ingenjörstimmar krävdes för att utveckla detta 19,8 meters trätorn.

11 Dalifant XX: Torn specifikationer Maxvind 60 m/s Designklass I, II & III vind turbiner enligt BS EN :2006 Beräkningar Utförda enligt Eurocode 5 Säkerhetsfaktor Alla beräkningar utförda enligt säkerhets klass 2, vind laster enligt kategori 0 (havsnära) och hållbarhets klass 4a (utomhus) Träkonstruktion höjd 13,8 m Konisk stålrör höjd 6 m Tornets yta på marken Octagon (1,46 m varje sida), 10,3 m 2 Max horisontell kraft N Max vridning N (Moment) Generatorvikt Konstruerad för max kg generator Förväntad livslängd > 25 år Underhåll Visuell inspektion av trä, efterspänn bultar efter ca 2 år Materialegenskaper Trä styrka klass C24 (se EN 338 specifikationer) Limträbalkar med styrkeklassning GL32c Bult styrka enligt grad 8.8 Stål styrka enligt klass S235 (se SS-EN specifikationer)

12 Trätorn unikt erbjudande på marknaden Användningen av trä resulterar i ett antal praktiska, estetiska och miljömässiga fördelar som konventionella ståltorn inte kan erbjuda

13 Praktiska fördelar Dalifant XX trätorn

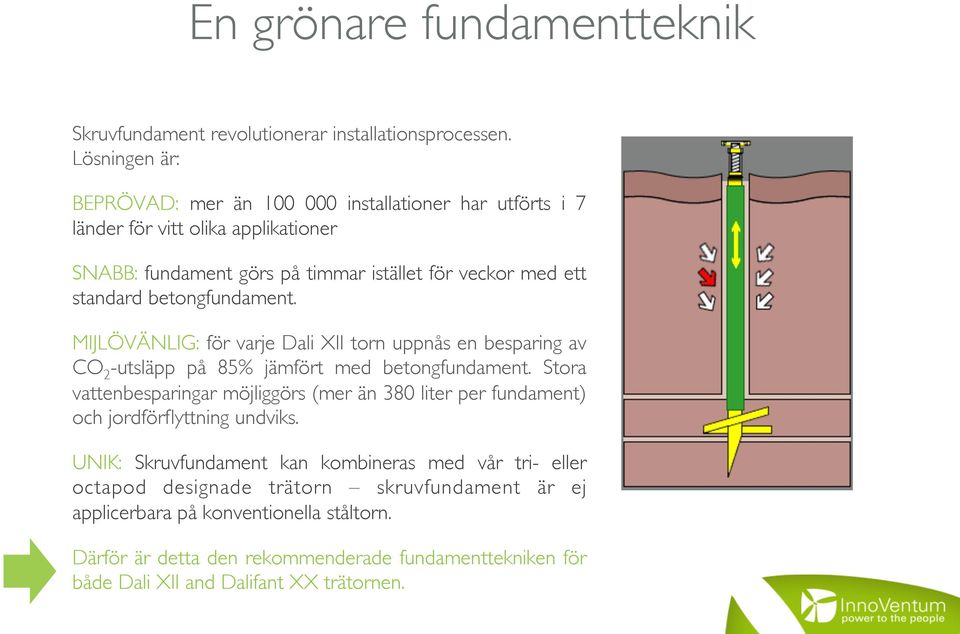

14 En grönare fundamentteknik Skruvfundament revolutionerar installationsprocessen. Lösningen är: BEPRÖVAD: mer än installationer har utförts i 7 länder för vitt olika applikationer SNABB: fundament görs på timmar istället för veckor med ett standard betongfundament. MIJLÖVÄNLIG: för varje Dali XII torn uppnås en besparing av CO 2 -utsläpp på 85% jämfört med betongfundament. Stora vattenbesparingar möjliggörs (mer än 380 liter per fundament) och jordförflyttning undviks. UNIK: Skruvfundament kan kombineras med vår tri- eller octapod designade trätorn skruvfundament är ej applicerbara på konventionella ståltorn. Därför är detta den rekommenderade fundamenttekniken för både Dali XII and Dalifant XX trätornen.

15 Trätorn - mindre betong krävs Om betongfundament önskas möjliggör InnoVentums tornkonstruktioner betongbesparing tack vare design med tre eller åtta ben. Mindre än halva betongvolymen behövs för våra trätorn jämfört med konventionella ståltorn. Till exempel, installationen av en 2 kw turbin kräver > 7 m 3 för ståltorn < 3 m 3 för Dali XII trätorn Samma proportioner gäller för Dalifant XX tornet.

16 Trä - Ljud & vibrations absorberande Träet som används i InnoVentums trätorn reducerar vindturbinens ljud. Eftersom ljudhastigheten i trä är mycket låg är trä ett av de bästa tillgängliga naturliga ljuddämpande materialen. Trä under mikroskop Ett konventionellt ståltorn förstärker däremot ljudet genom dess ihåliga konstruktion. Dalifant-tornets konstruktion absorberar dessa vibrationer, vilket gör driften av turbinen mycket tyst. wood

17 Robusta torn Våra torn är designade för att klara vindar upp till 60 m/s och deras livslängd beräknas till långt över 20 år Maximum-load test vid Lunds Tekniska Högskola Tornens hållbara design har bekräftats av snickare med 20+ års erfarenhet Installation vid en av Sveriges blåsigaste platser Öland har överlevt samtliga vinterstormar sedan Dali-tornet vid Malmö Demo & Testing Site har presterat perfekt sedan 2014.

18 Estetiska fördelar Dalifant XX trätornet

19 InnoVentums design & konstnärliga fokus InnoVentum designar torn som gör vindkraftverk visuellt attraktiva Från Not in My Back Yard till Give My Garden a Twist! reaktion

20 Visuellt smälter tornen in i landskapet Dalifant i jämförelse med storskaligt vindkraftverk

21 Miljöfördelar Dalifant XX trätornet

22 Trä & CO 2 Trä har den unika egenskapen att kunna binda CO 2 och samtidigt reducera utsläpp Det finns 2 sätt att reducera CO 2 i atmosfären: - reducera utsläpp - carbon sources - absorbera och lagra CO 2 - carbon sinks Trä är unikt i att kunna göra bådadera. Varje kubikmeter trä sparar totalt 2 ton CO 2 : - Varje kubikmeter trä som används som ersättningsmaterial för tornkonstruktionen reducerar CO 2 utsläppen med i genomsnitt 1,1 ton CO 2. - Varje kubikmeter trä har i genomsnitt lagrat 0,9 ton CO 2 Source: Tackle climate change, USE WOOD

23 Varför är det bra att avverka skog? Brukad skog är mer effektiv som carbon sinks än skog som tillåts växa fritt. Yngre träd, som växer snabbt, absorberar mer CO 2 än fullvuxna träd, som när de dör, återbördar sin CO 2 till the atmosfären. Med en brukad skog så kommer CO 2 som är lagrad i träet att stanna där genom hela produktens livscykel. InnoVentum arbetar uteslutande med trä leverantörer som följer ovan brukad skog princip - för varje träd som avverkas, planteras ett nytt vs Source: Tackle climate change, USE WOOD

24 Koldioxidpåverkan av trä jämfört med stål Till och med återanvänt stål ger stora koldioxidutsläpp, medan trä som används i InnoVentums produkter reducerar koldioxidutsläppen. Source: Tackle climate change, USE WOOD

25 CO 2 balans med ett Dalifant XX torn Dalifant XX: - Användning av trä, CO 2 absorption : kg of CO 2 - Användning av stålkomponenter, CO 2 utsläpp: 809 kg of CO 2 CO 2 balans: kg kg = kg Antaganden: 1 m 3 trä som ersätter stål reducerar 1500 kg CO 2 (inkl. transport och tillverkning) 582 kg CO 2 stläpps ut per ton stål som produceras Ståls densitet: kg/m 3-7 tons CO 2

26 Konklusion: trätorn - mer än CO 2 -neutrala torn Koldioxid negativa
