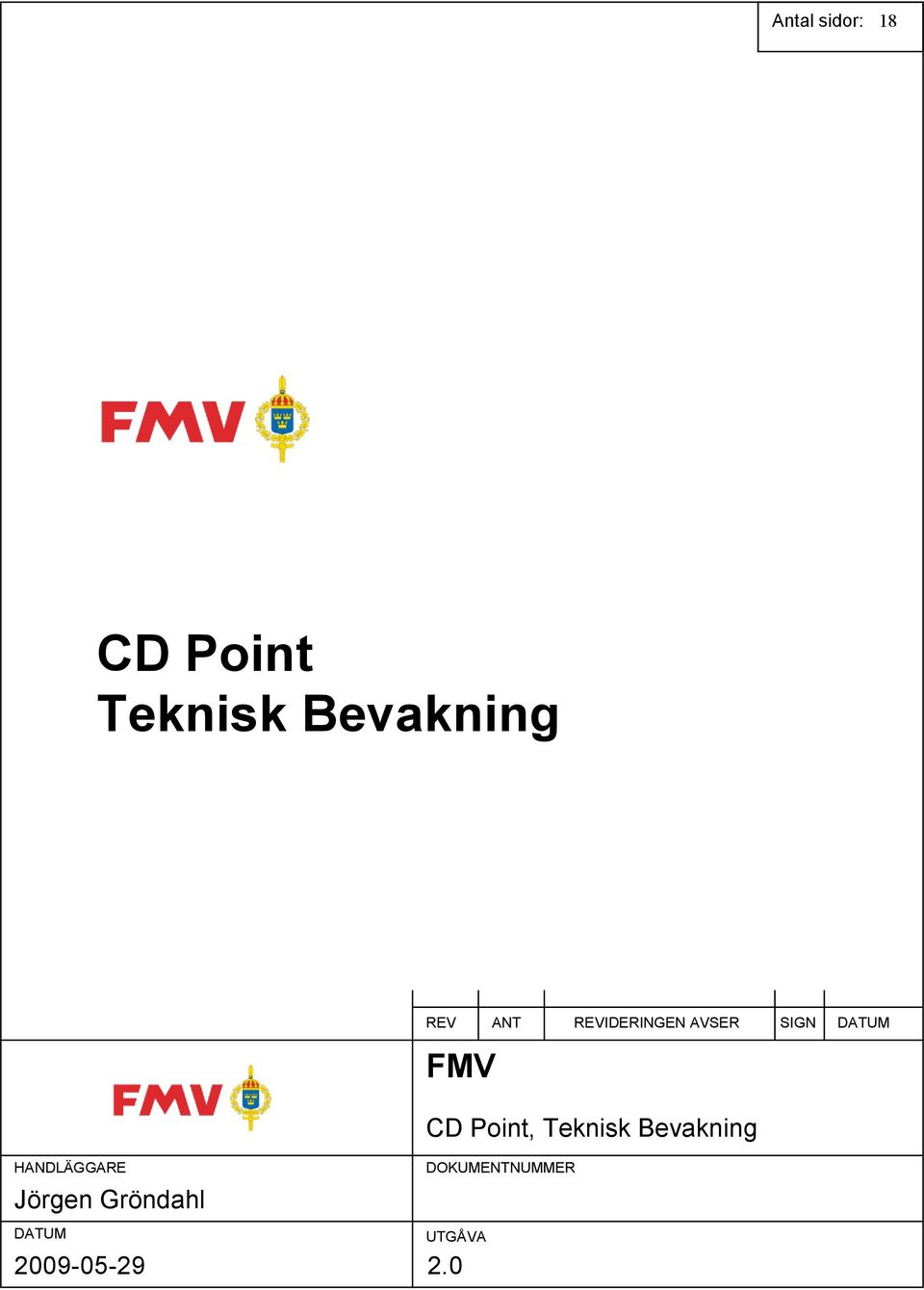

1 Antal sidor: 18 REV ANT REVIDERINGEN AVSER SIGN DATUM, HANDLÄGGARE Jörgen Gröndahl DATUM DOKUMENTNUMMER UTGÅVA 2.0

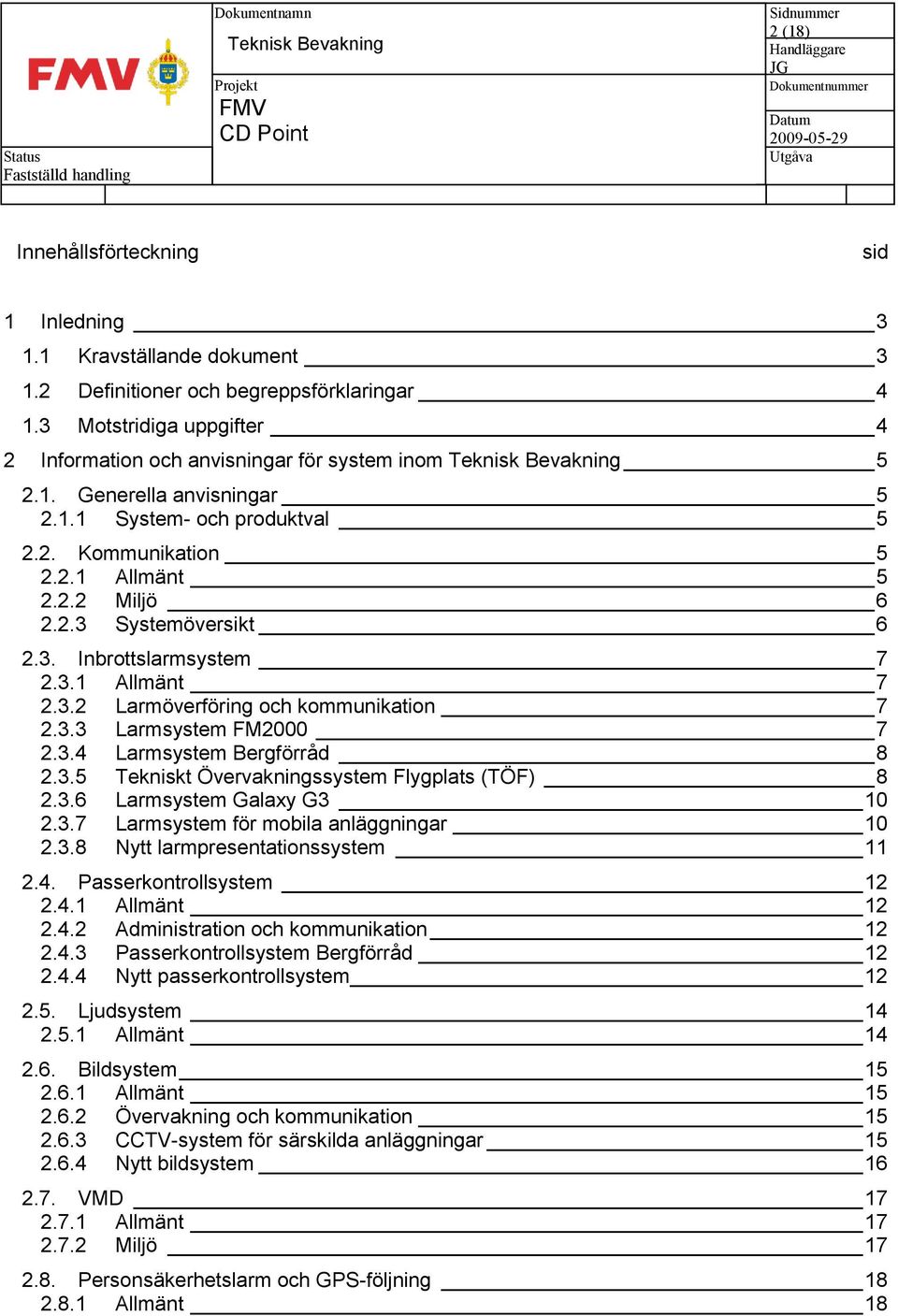

2 2 (18) Innehållsförteckning sid 1 Inledning Kravställande dokument Definitioner och begreppsförklaringar Motstridiga uppgifter 4 2 Information och anvisningar för system inom Generella anvisningar System- och produktval Kommunikation Allmänt Miljö Systemöversikt Inbrottslarmsystem Allmänt Larmöverföring och kommunikation Larmsystem FM Larmsystem Bergförråd Tekniskt Övervakningssystem Flygplats (TÖF) Larmsystem Galaxy G Larmsystem för mobila anläggningar Nytt larmpresentationssystem Passerkontrollsystem Allmänt Administration och kommunikation Passerkontrollsystem Bergförråd Nytt passerkontrollsystem Ljudsystem Allmänt Bildsystem Allmänt Övervakning och kommunikation CCTV-system för särskilda anläggningar Nytt bildsystem VMD Allmänt Miljö Personsäkerhetslarm och GPS-följning Allmänt 18

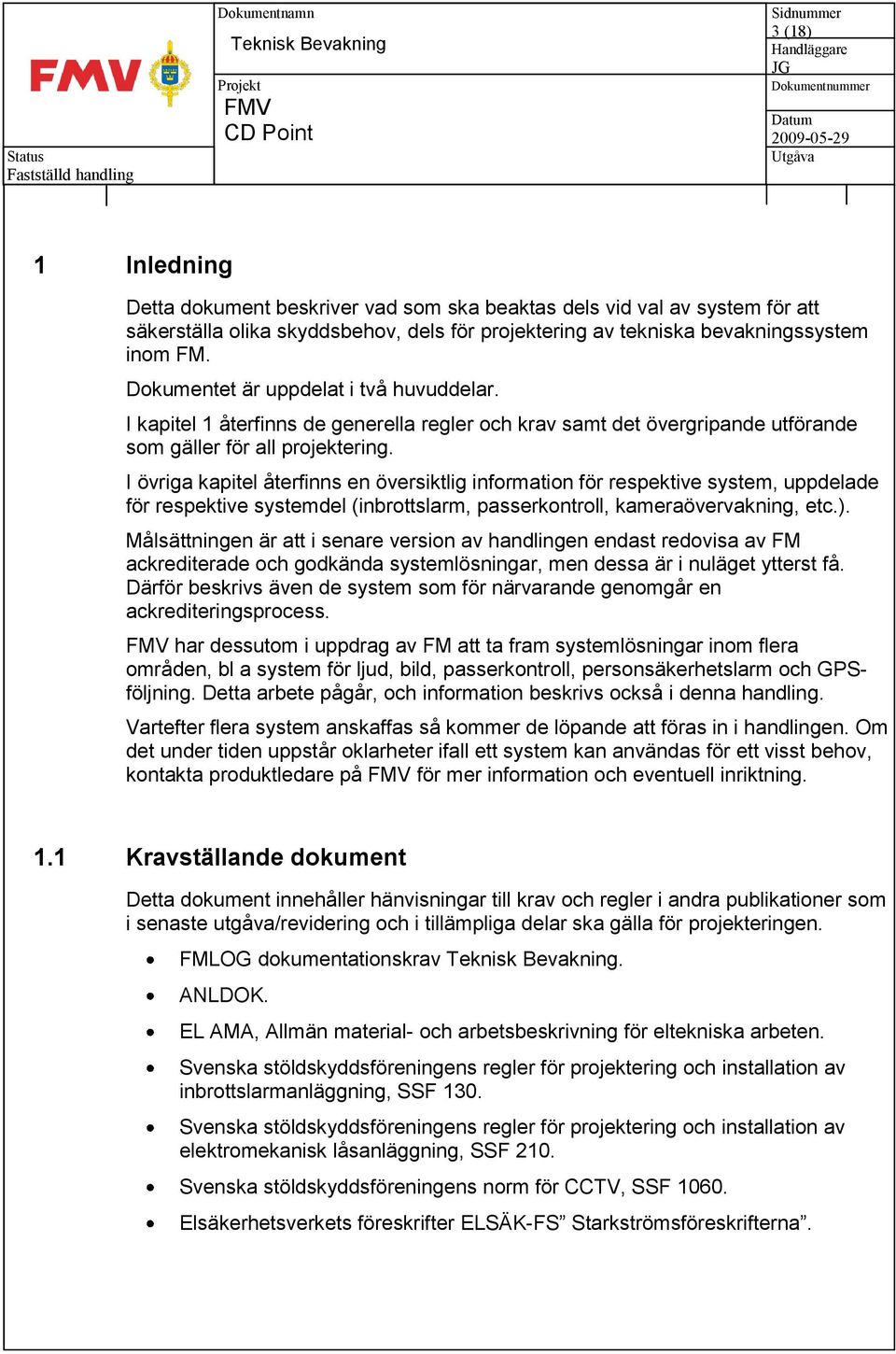

3 3 (18) 1 Inledning Detta dokument beskriver vad som ska beaktas dels vid val av system för att säkerställa olika skyddsbehov, dels för projektering av tekniska bevakningssystem inom FM. Dokumentet är uppdelat i två huvuddelar. I kapitel 1 återfinns de generella regler och krav samt det övergripande utförande som gäller för all projektering. I övriga kapitel återfinns en översiktlig information för respektive system, uppdelade för respektive systemdel (inbrottslarm, passerkontroll, kameraövervakning, etc.). Målsättningen är att i senare version av handlingen endast redovisa av FM ackrediterade och godkända systemlösningar, men dessa är i nuläget ytterst få. Därför beskrivs även de system som för närvarande genomgår en ackrediteringsprocess. har dessutom i uppdrag av FM att ta fram systemlösningar inom flera områden, bl a system för ljud, bild, passerkontroll, personsäkerhetslarm och GPSföljning. Detta arbete pågår, och information beskrivs också i denna handling. Vartefter flera system anskaffas så kommer de löpande att föras in i handlingen. Om det under tiden uppstår oklarheter ifall ett system kan användas för ett visst behov, kontakta produktledare på för mer information och eventuell inriktning. 1.1 Kravställande dokument Detta dokument innehåller hänvisningar till krav och regler i andra publikationer som i senaste utgåva/revidering och i tillämpliga delar ska gälla för projekteringen. FMLOG dokumentationskrav. ANLDOK. EL AMA, Allmän material- och arbetsbeskrivning för eltekniska arbeten. Svenska stöldskyddsföreningens regler för projektering och installation av inbrottslarmanläggning, SSF 130. Svenska stöldskyddsföreningens regler för projektering och installation av elektromekanisk låsanläggning, SSF 210. Svenska stöldskyddsföreningens norm för CCTV, SSF Elsäkerhetsverkets föreskrifter ELSÄK-FS Starkströmsföreskrifterna.

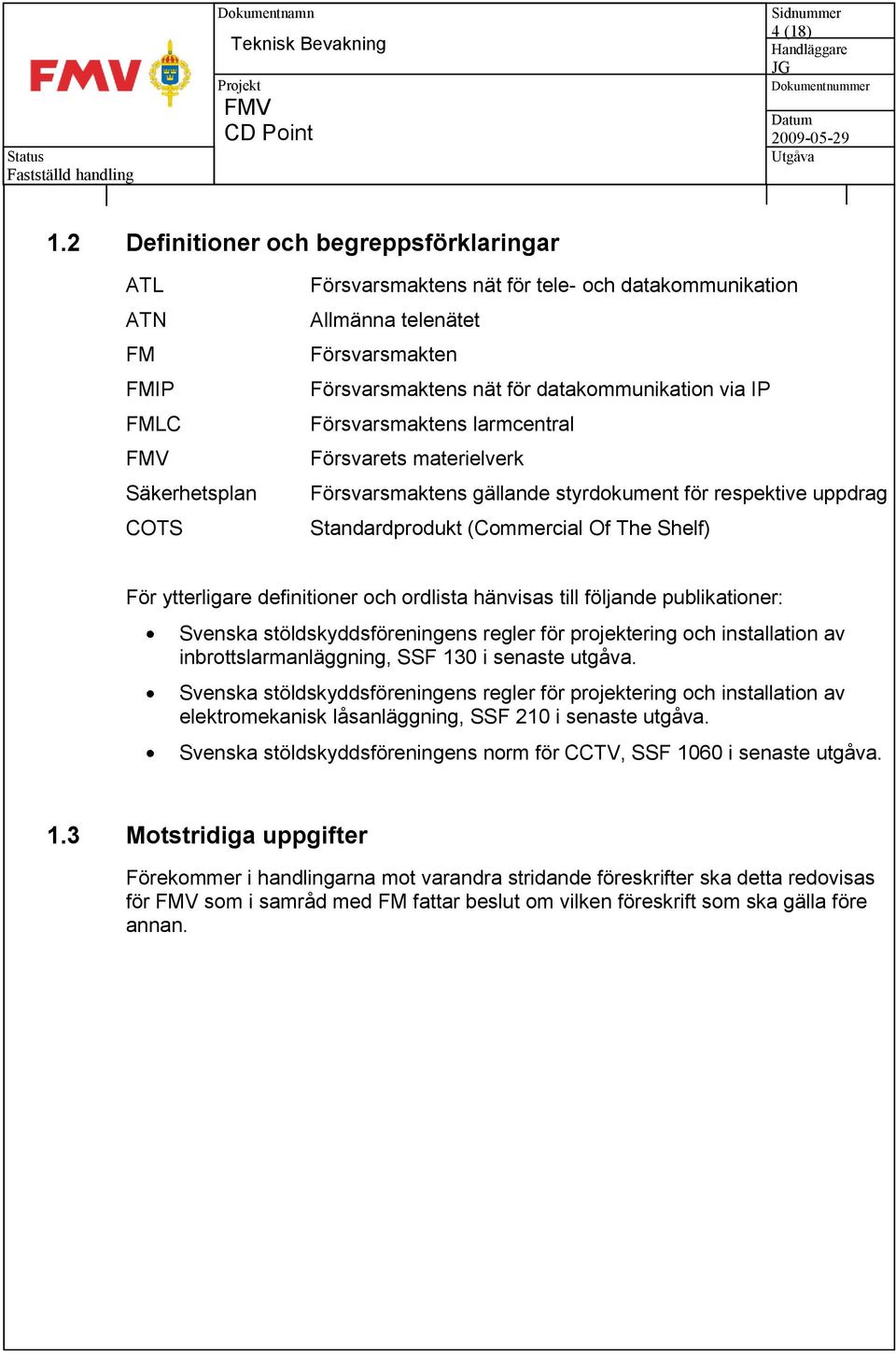

4 4 (18) 1.2 Definitioner och begreppsförklaringar ATL ATN FM FMIP FMLC Säkerhetsplan COTS Försvarsmaktens nät för tele- och datakommunikation Allmänna telenätet Försvarsmakten Försvarsmaktens nät för datakommunikation via IP Försvarsmaktens larmcentral Försvarets materielverk Försvarsmaktens gällande styrdokument för respektive uppdrag Standardprodukt (Commercial Of The Shelf) För ytterligare definitioner och ordlista hänvisas till följande publikationer: Svenska stöldskyddsföreningens regler för projektering och installation av inbrottslarmanläggning, SSF 130 i senaste utgåva. Svenska stöldskyddsföreningens regler för projektering och installation av elektromekanisk låsanläggning, SSF 210 i senaste utgåva. Svenska stöldskyddsföreningens norm för CCTV, SSF 1060 i senaste utgåva. 1.3 Motstridiga uppgifter Förekommer i handlingarna mot varandra stridande föreskrifter ska detta redovisas för som i samråd med FM fattar beslut om vilken föreskrift som ska gälla före annan.

5 5 (18) 2 Information och anvisningar för system inom 2.1. Generella anvisningar System- och produktval Under respektive kapitel redovisas en övergripande beskrivning med produktinformation o.d. för att underlätta systemval inom respektive område. För detaljerad information och projekteringsanvisningar hänvisas till produktledare på för valt/valda system (även för driftsättnings- och installationsanvisningar). För att få reda på omfattning och vilka behov av system som föreligger, måste projektören ta del av uppdragets/objektets säkerhetsplan där information om objektets skyddsbehov framgår med krav på bl a skyddsnivåer och omfattning. Säkerhetsplanen upprättas av objektets eller uppdragets säkerhetsansvarige hos FM Kommunikation Allmänt För all kommunikation mellan ett objekt och FMLC som krävs för larmhantering, tillträdesbegränsning, samt för ljud- och bildöverföring ska Kommunikationslösning FM3000 användas (se förekommande undantag längre fram under respektive systemrubriker för inbrottslarm och passerkontroll). Kommunikationslösningen är helt IP-baserad. Detta ger anslutande larmutrustning och andra utrustningar ett enhetligt gränssnitt. Kommunikationsutrustningen ger anslutande enheter en kommunikationsväg till FMLC som alltid finns tillgänglig, men med varierande bandbredd och fördröjning beroende av vilka transmissionssätt som finns tillgängliga. Beroende på plats som larmövervakas bör det alltid finnas minst två redundanta kommunikationsvägar som kan nyttjas, en primär väg och en sekundär väg. Kommunikationslösningen kan nyttja olika transmissionssätt som beror på plats och fysiska förutsättningar. Transmissionsalternativen utgörs av FM IP, Internet, ATL och GSM/GPRS, men även andra sätt som med hjälp av anslutning till en router kan överföra IP är möjliga, exempelvis trådbundet modem. På FMLC finns samtliga transmissionsmöjligheter och överordnat larmpresentationssystem. Lösningen bygger på FM krypto PGAI för skydd (sekretess och integritet) av trafiken. PGAI ger även de viktiga skydden mot intrång och återuppspelning. Fyra viktiga principer ingår i kommunikationen, de är säkerhet i överföringen, intrångsskydd från transmissionskanalen, möjlighet till redundanta transmissionssätt samt att överföringen ska kunna använda IP.

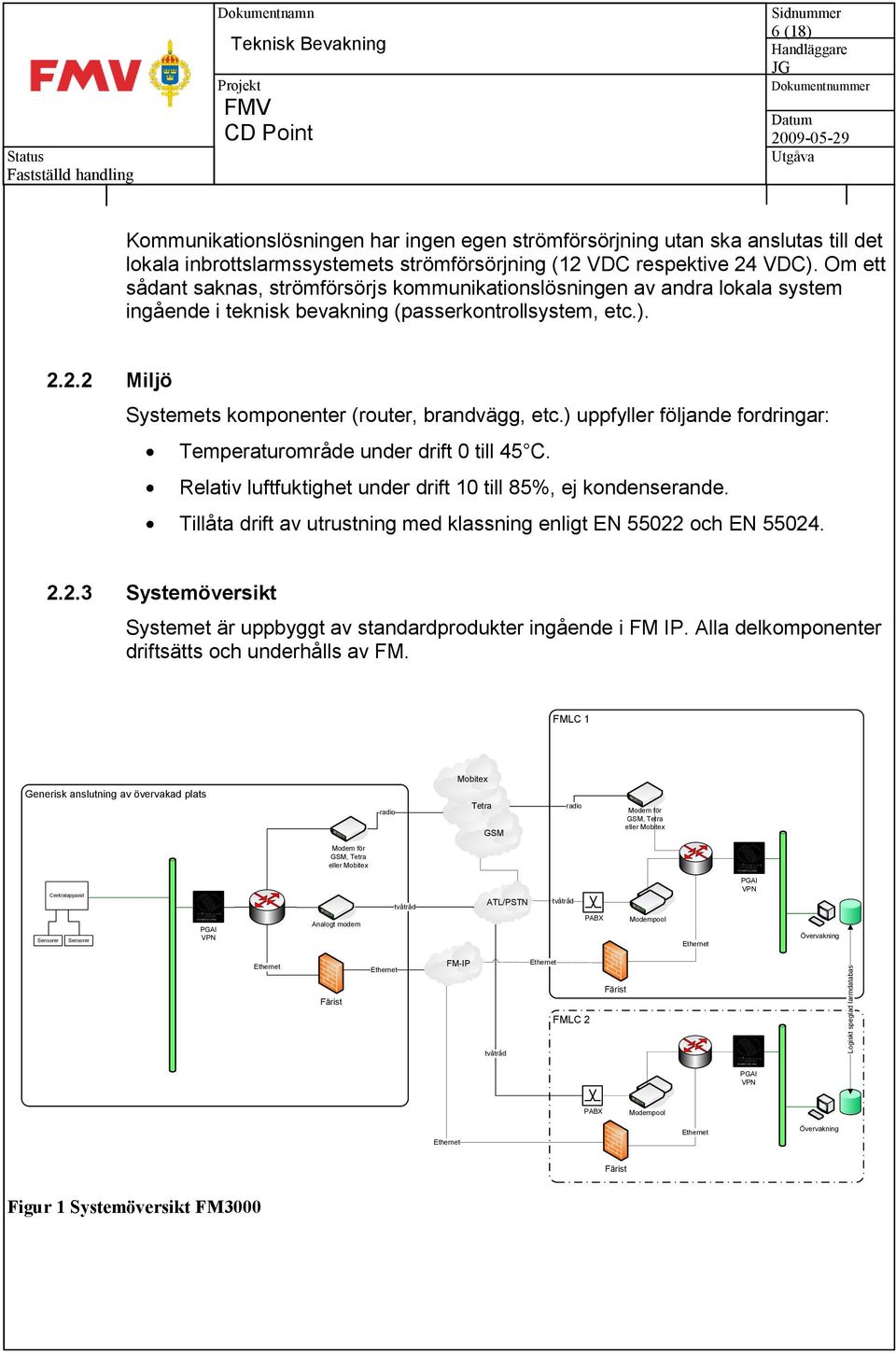

6 6 (18) Kommunikationslösningen har ingen egen strömförsörjning utan ska anslutas till det lokala inbrottslarmssystemets strömförsörjning (12 VDC respektive 24 VDC). Om ett sådant saknas, strömförsörjs kommunikationslösningen av andra lokala system ingående i teknisk bevakning (passerkontrollsystem, etc.) Miljö Systemets komponenter (router, brandvägg, etc.) uppfyller följande fordringar: Temperaturområde under drift 0 till 45 C. Relativ luftfuktighet under drift 10 till 85%, ej kondenserande. Tillåta drift av utrustning med klassning enligt EN och EN Systemöversikt Systemet är uppbyggt av standardprodukter ingående i FM IP. Alla delkomponenter driftsätts och underhålls av FM. FMLC 1 Generisk anslutning av övervakad plats radio Mobitex Tetra GSM radio Modem för GSM, Tetra eller Mobitex Modem för GSM, Tetra eller Mobitex Centralapparat tvåtråd ATL/PSTN tvåtråd PGAI VPN Sensorer Sensorer PGAI VPN Analogt modem PABX Modempool Ethernet Övervakning Ethernet Färist Ethernet FM-IP tvåtråd Ethernet FMLC 2 Färist Logiskt speglad larmdatabas PGAI VPN PABX Modempool Ethernet Ethernet Övervakning Färist Figur 1 Systemöversikt FM3000

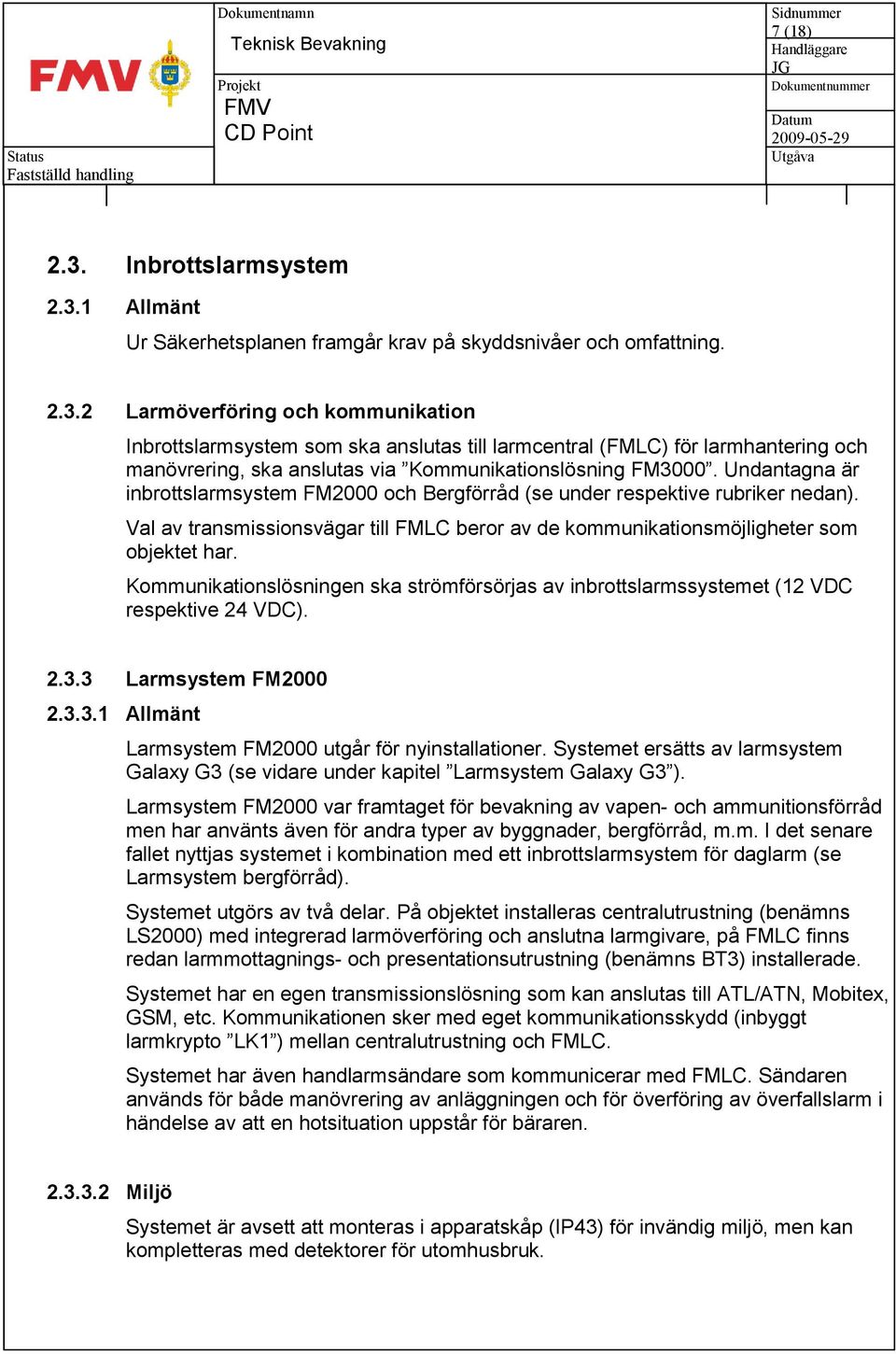

7 7 (18) 2.3. Inbrottslarmsystem Allmänt Ur Säkerhetsplanen framgår krav på skyddsnivåer och omfattning Larmöverföring och kommunikation Inbrottslarmsystem som ska anslutas till larmcentral (FMLC) för larmhantering och manövrering, ska anslutas via Kommunikationslösning FM3000. Undantagna är inbrottslarmsystem FM2000 och Bergförråd (se under respektive rubriker nedan). Val av transmissionsvägar till FMLC beror av de kommunikationsmöjligheter som objektet har. Kommunikationslösningen ska strömförsörjas av inbrottslarmssystemet (12 VDC respektive 24 VDC) Larmsystem FM Allmänt Larmsystem FM2000 utgår för nyinstallationer. Systemet ersätts av larmsystem Galaxy G3 (se vidare under kapitel Larmsystem Galaxy G3 ). Larmsystem FM2000 var framtaget för bevakning av vapen- och ammunitionsförråd men har använts även för andra typer av byggnader, bergförråd, m.m. I det senare fallet nyttjas systemet i kombination med ett inbrottslarmsystem för daglarm (se Larmsystem bergförråd). Systemet utgörs av två delar. På objektet installeras centralutrustning (benämns LS2000) med integrerad larmöverföring och anslutna larmgivare, på FMLC finns redan larmmottagnings- och presentationsutrustning (benämns BT3) installerade. Systemet har en egen transmissionslösning som kan anslutas till ATL/ATN, Mobitex, GSM, etc. Kommunikationen sker med eget kommunikationsskydd (inbyggt larmkrypto LK1 ) mellan centralutrustning och FMLC. Systemet har även handlarmsändare som kommunicerar med FMLC. Sändaren används för både manövrering av anläggningen och för överföring av överfallslarm i händelse av att en hotsituation uppstår för bäraren Miljö Systemet är avsett att monteras i apparatskåp (IP43) för invändig miljö, men kan kompletteras med detektorer för utomhusbruk.

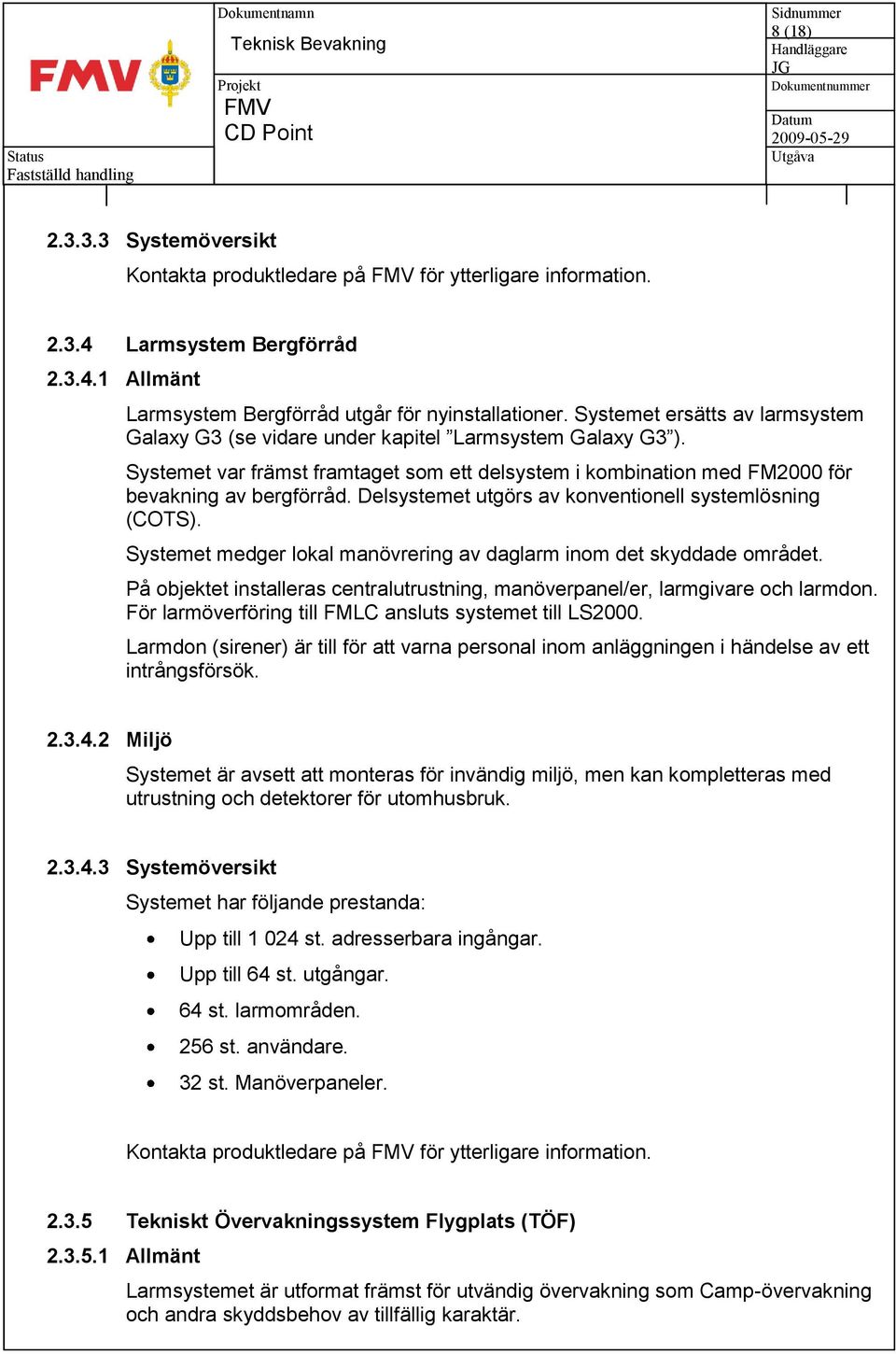

8 8 (18) Systemöversikt Kontakta produktledare på för ytterligare information Larmsystem Bergförråd Allmänt Larmsystem Bergförråd utgår för nyinstallationer. Systemet ersätts av larmsystem Galaxy G3 (se vidare under kapitel Larmsystem Galaxy G3 ). Systemet var främst framtaget som ett delsystem i kombination med FM2000 för bevakning av bergförråd. Delsystemet utgörs av konventionell systemlösning (COTS). Systemet medger lokal manövrering av daglarm inom det skyddade området. På objektet installeras centralutrustning, manöverpanel/er, larmgivare och larmdon. För larmöverföring till FMLC ansluts systemet till LS2000. Larmdon (sirener) är till för att varna personal inom anläggningen i händelse av ett intrångsförsök Miljö Systemet är avsett att monteras för invändig miljö, men kan kompletteras med utrustning och detektorer för utomhusbruk Systemöversikt Systemet har följande prestanda: Upp till st. adresserbara ingångar. Upp till 64 st. utgångar. 64 st. larmområden. 256 st. användare. 32 st. Manöverpaneler. Kontakta produktledare på för ytterligare information Tekniskt Övervakningssystem Flygplats (TÖF) Allmänt Larmsystemet är utformat främst för utvändig övervakning som Camp-övervakning och andra skyddsbehov av tillfällig karaktär.

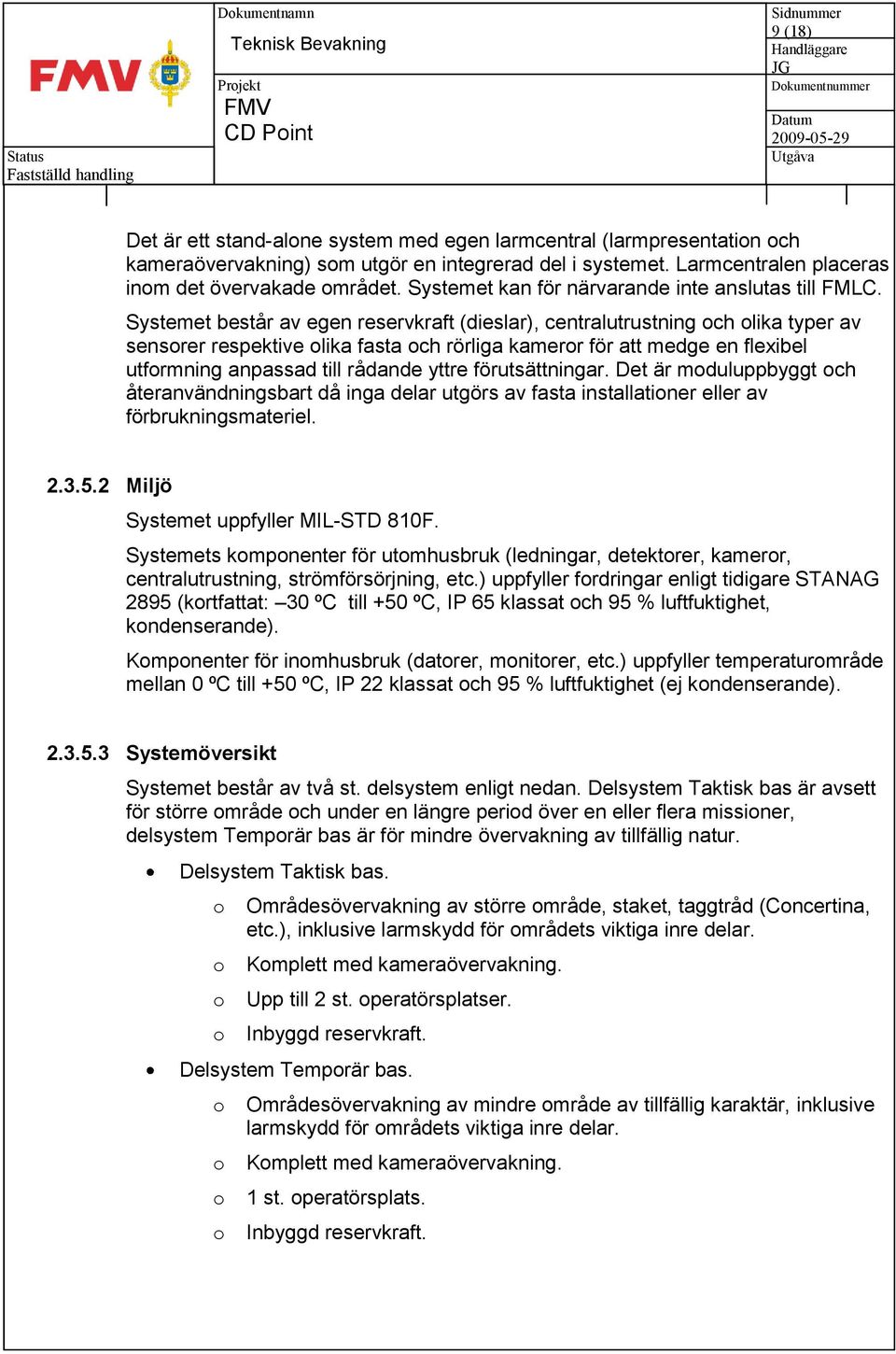

9 9 (18) Det är ett stand-alone system med egen larmcentral (larmpresentation och kameraövervakning) som utgör en integrerad del i systemet. Larmcentralen placeras inom det övervakade området. Systemet kan för närvarande inte anslutas till FMLC. Systemet består av egen reservkraft (dieslar), centralutrustning och olika typer av sensorer respektive olika fasta och rörliga kameror för att medge en flexibel utformning anpassad till rådande yttre förutsättningar. Det är moduluppbyggt och återanvändningsbart då inga delar utgörs av fasta installationer eller av förbrukningsmateriel Miljö Systemet uppfyller MIL-STD 810F. Systemets komponenter för utomhusbruk (ledningar, detektorer, kameror, centralutrustning, strömförsörjning, etc.) uppfyller fordringar enligt tidigare STANAG 2895 (kortfattat: 30 ºC till +50 ºC, IP 65 klassat och 95 % luftfuktighet, kondenserande). Komponenter för inomhusbruk (datorer, monitorer, etc.) uppfyller temperaturområde mellan 0 ºC till +50 ºC, IP 22 klassat och 95 % luftfuktighet (ej kondenserande) Systemöversikt Systemet består av två st. delsystem enligt nedan. Delsystem Taktisk bas är avsett för större område och under en längre period över en eller flera missioner, delsystem Temporär bas är för mindre övervakning av tillfällig natur. Delsystem Taktisk bas. o o o o Områdesövervakning av större område, staket, taggtråd (Concertina, etc.), inklusive larmskydd för områdets viktiga inre delar. Komplett med kameraövervakning. Upp till 2 st. operatörsplatser. Inbyggd reservkraft. Delsystem Temporär bas. o o o o Områdesövervakning av mindre område av tillfällig karaktär, inklusive larmskydd för områdets viktiga inre delar. Komplett med kameraövervakning. 1 st. operatörsplats. Inbyggd reservkraft.

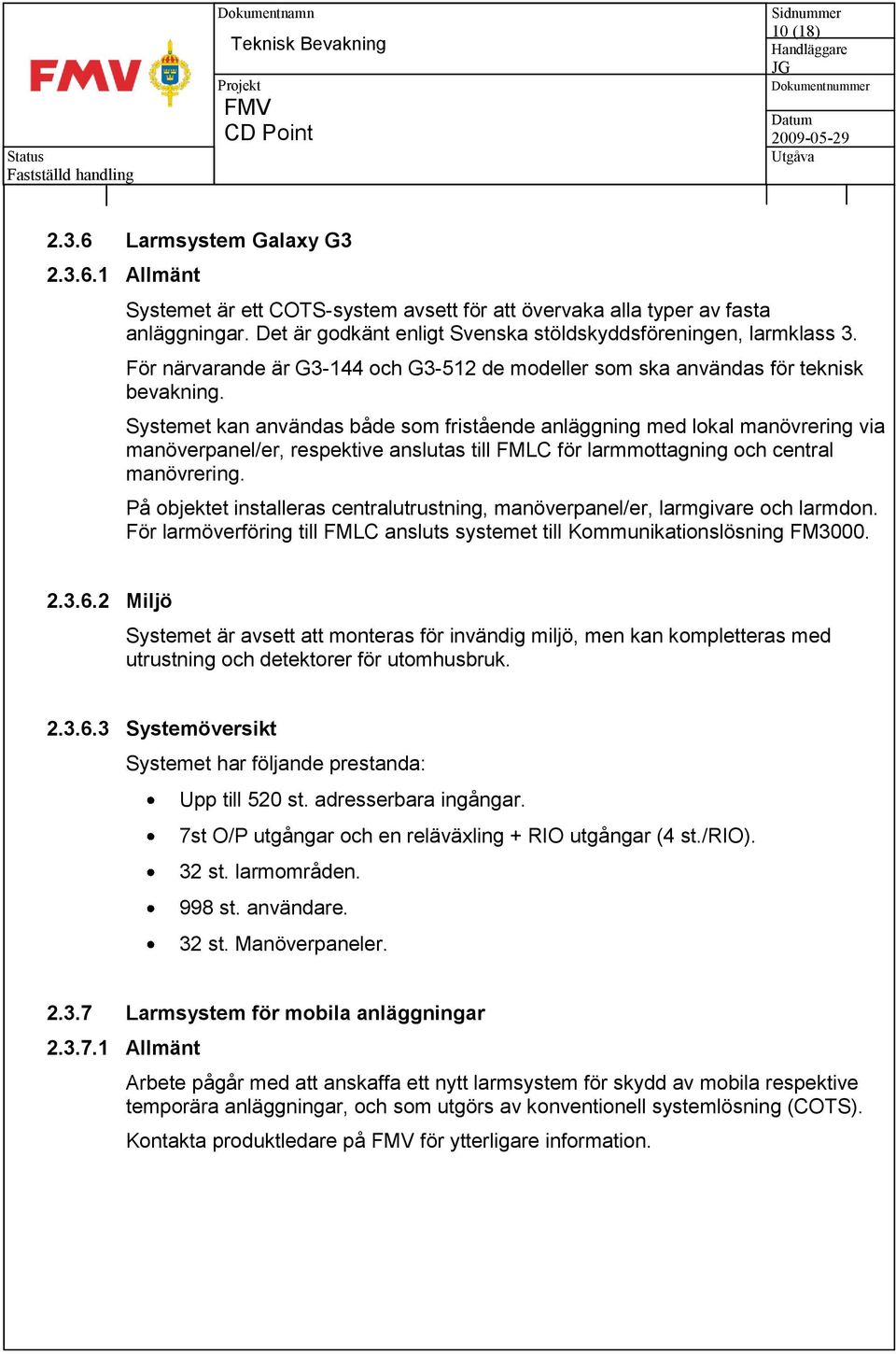

10 10 (18) Larmsystem Galaxy G Allmänt Systemet är ett COTS-system avsett för att övervaka alla typer av fasta anläggningar. Det är godkänt enligt Svenska stöldskyddsföreningen, larmklass 3. För närvarande är G3-144 och G3-512 de modeller som ska användas för teknisk bevakning. Systemet kan användas både som fristående anläggning med lokal manövrering via manöverpanel/er, respektive anslutas till FMLC för larmmottagning och central manövrering. På objektet installeras centralutrustning, manöverpanel/er, larmgivare och larmdon. För larmöverföring till FMLC ansluts systemet till Kommunikationslösning FM Miljö Systemet är avsett att monteras för invändig miljö, men kan kompletteras med utrustning och detektorer för utomhusbruk Systemöversikt Systemet har följande prestanda: Upp till 520 st. adresserbara ingångar. 7st O/P utgångar och en reläväxling + RIO utgångar (4 st./rio). 32 st. larmområden. 998 st. användare. 32 st. Manöverpaneler Larmsystem för mobila anläggningar Allmänt Arbete pågår med att anskaffa ett nytt larmsystem för skydd av mobila respektive temporära anläggningar, och som utgörs av konventionell systemlösning (COTS). Kontakta produktledare på för ytterligare information.

11 11 (18) Nytt larmpresentationssystem Allmänt Arbete pågår med att anskaffa ett nytt larmpresentationssystem (LPS) för mottagning och presentation av larm på FMLC. LPS utgörs av konventionell systemlösning (COTS). Alla idag förekommande larmsystem kommer att kunna anslutas till detta LPS för överföring av summalarm till FMLC. Detta förutsätter dock att kommunikation mellan det skyddade objektet och FMLC kan ske över tcp/ip via Kommunikationslösning FM3000. Med larmsystem Galaxy G3 anslutet till LPS kan FMLC utöver larmmottagning även ha full manöverförmåga över det skyddade objektet, dvs., FMLC kan utöva från- och tillkoppling av larmade lokaler eller enskilda sensorer, se i detalj vilka delar som utlöst larm, etc. För att fullt ut kunna ersätta befintligt larmpresentationssystem (BT3) på FMLC pågår försök med kommunikationslösning mellan LPS och FM2000. Systemet är även skalbart vilket innebär att det kan installeras lokalt hos t ex en garnisonsvakt för lokal larmpresentation och manövrering dagtid, men med central larmpresentation (FMLC) utanför garnisonens ordinarie arbetstider. Kontakta produktledare på för ytterligare information.

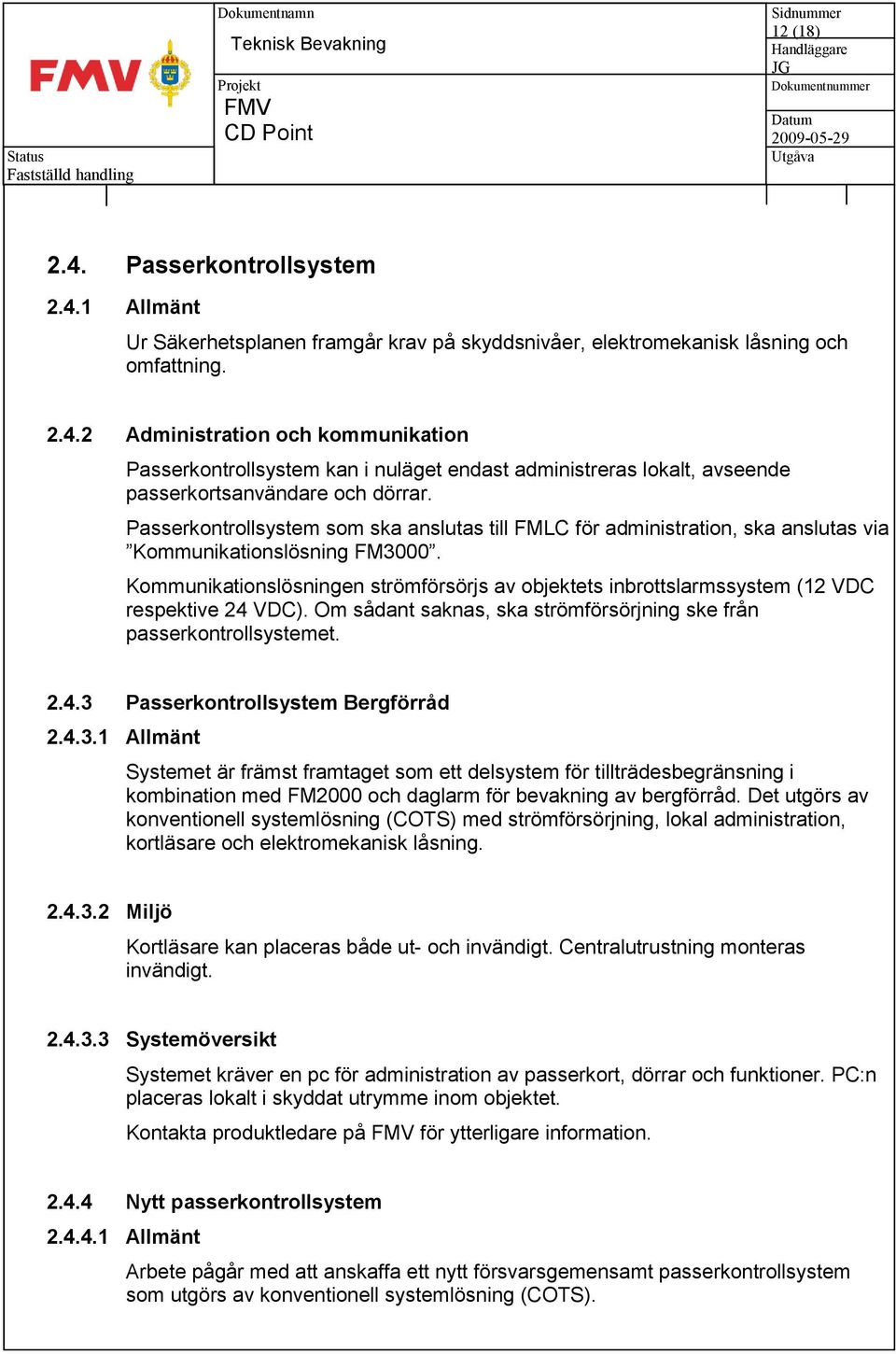

12 12 (18) 2.4. Passerkontrollsystem Allmänt Ur Säkerhetsplanen framgår krav på skyddsnivåer, elektromekanisk låsning och omfattning Administration och kommunikation Passerkontrollsystem kan i nuläget endast administreras lokalt, avseende passerkortsanvändare och dörrar. Passerkontrollsystem som ska anslutas till FMLC för administration, ska anslutas via Kommunikationslösning FM3000. Kommunikationslösningen strömförsörjs av objektets inbrottslarmssystem (12 VDC respektive 24 VDC). Om sådant saknas, ska strömförsörjning ske från passerkontrollsystemet Passerkontrollsystem Bergförråd Allmänt Systemet är främst framtaget som ett delsystem för tillträdesbegränsning i kombination med FM2000 och daglarm för bevakning av bergförråd. Det utgörs av konventionell systemlösning (COTS) med strömförsörjning, lokal administration, kortläsare och elektromekanisk låsning Miljö Kortläsare kan placeras både ut- och invändigt. Centralutrustning monteras invändigt Systemöversikt Systemet kräver en pc för administration av passerkort, dörrar och funktioner. PC:n placeras lokalt i skyddat utrymme inom objektet. Kontakta produktledare på för ytterligare information Nytt passerkontrollsystem Allmänt Arbete pågår med att anskaffa ett nytt försvarsgemensamt passerkontrollsystem som utgörs av konventionell systemlösning (COTS).

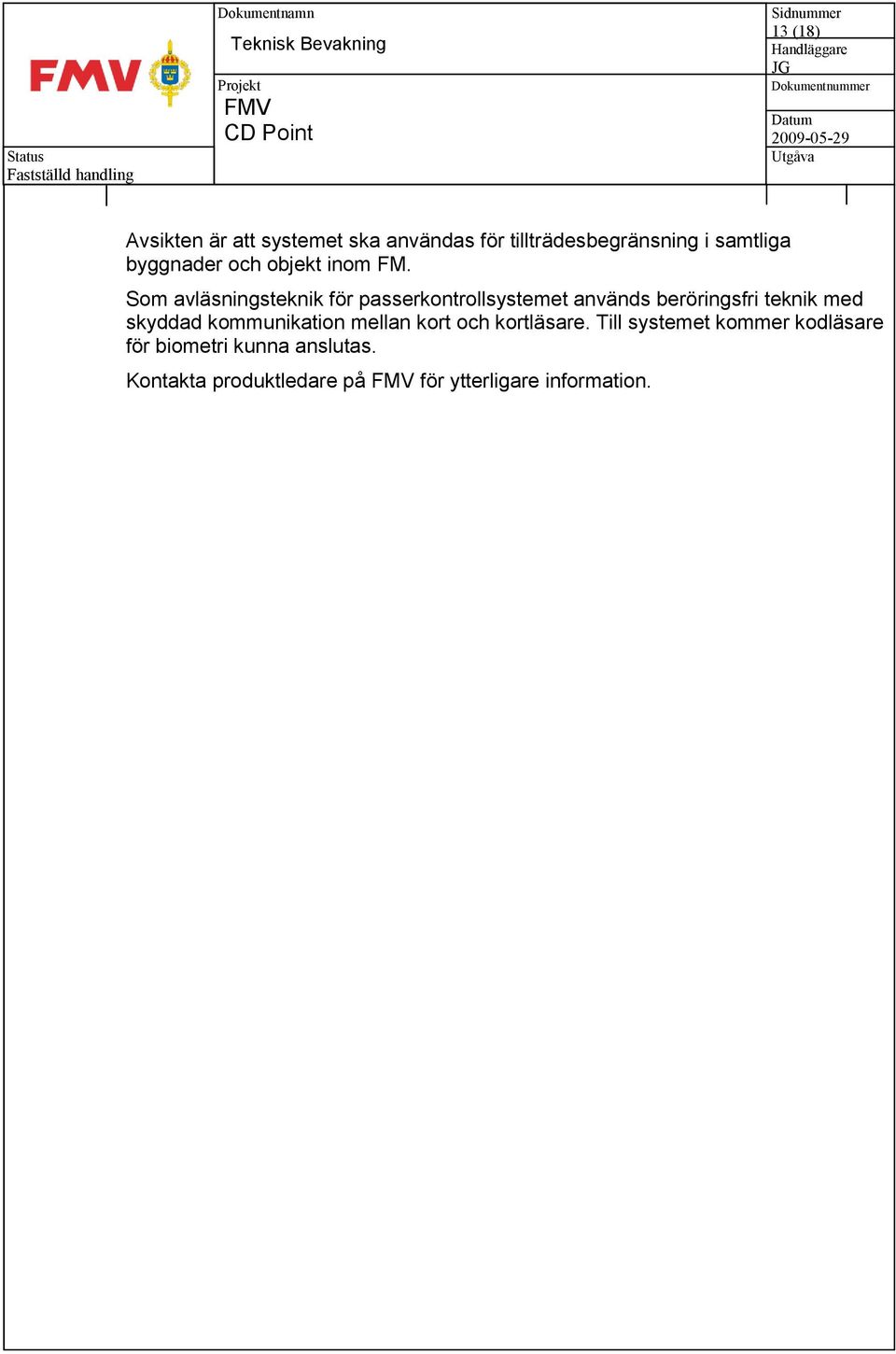

13 13 (18) Avsikten är att systemet ska användas för tillträdesbegränsning i samtliga byggnader och objekt inom FM. Som avläsningsteknik för passerkontrollsystemet används beröringsfri teknik med skyddad kommunikation mellan kort och kortläsare. Till systemet kommer kodläsare för biometri kunna anslutas. Kontakta produktledare på för ytterligare information.

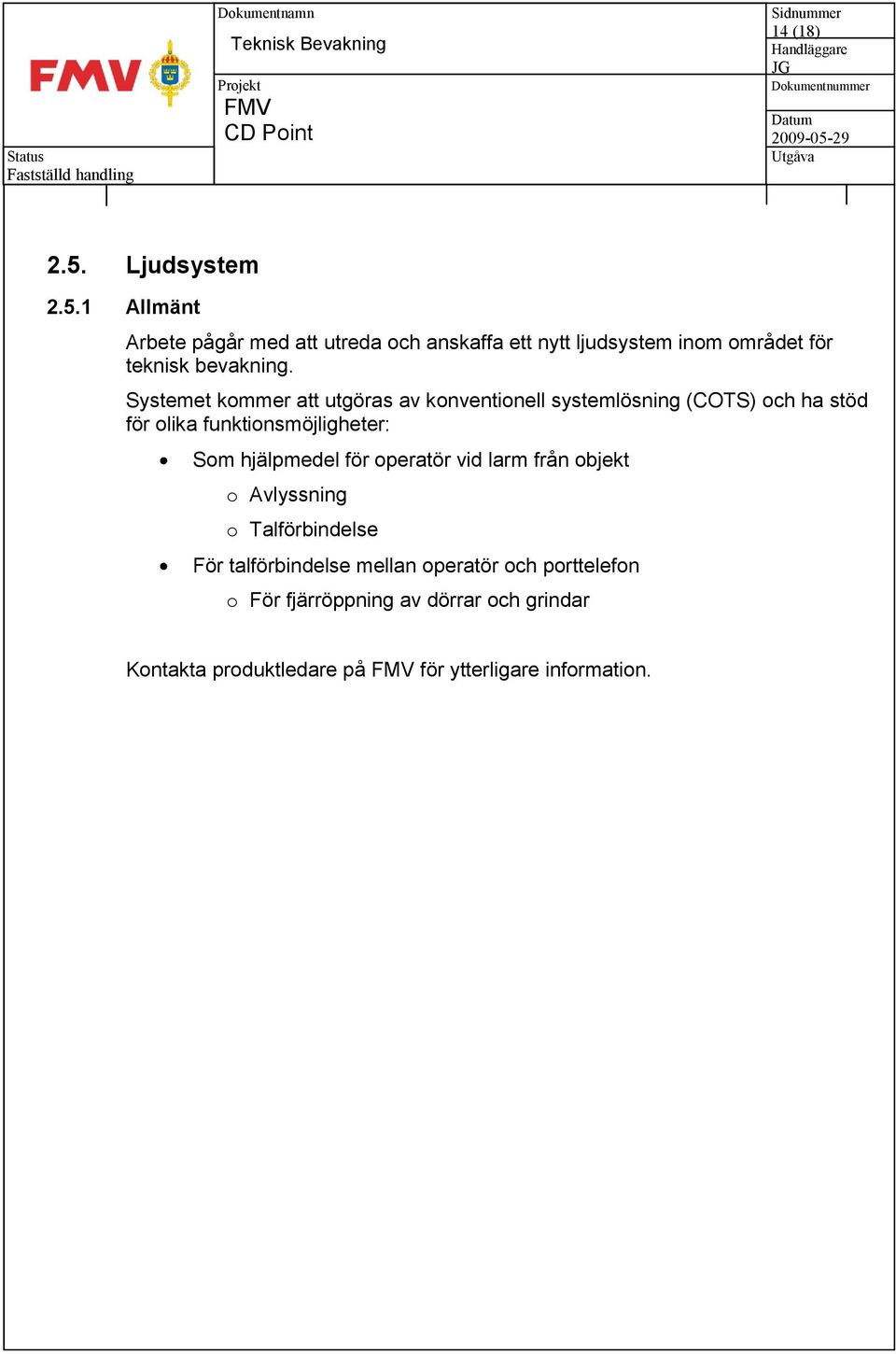

14 14 (18) 2.5. Ljudsystem Allmänt Arbete pågår med att utreda och anskaffa ett nytt ljudsystem inom området för teknisk bevakning. Systemet kommer att utgöras av konventionell systemlösning (COTS) och ha stöd för olika funktionsmöjligheter: Som hjälpmedel för operatör vid larm från objekt o Avlyssning o Talförbindelse För talförbindelse mellan operatör och porttelefon o För fjärröppning av dörrar och grindar Kontakta produktledare på för ytterligare information.

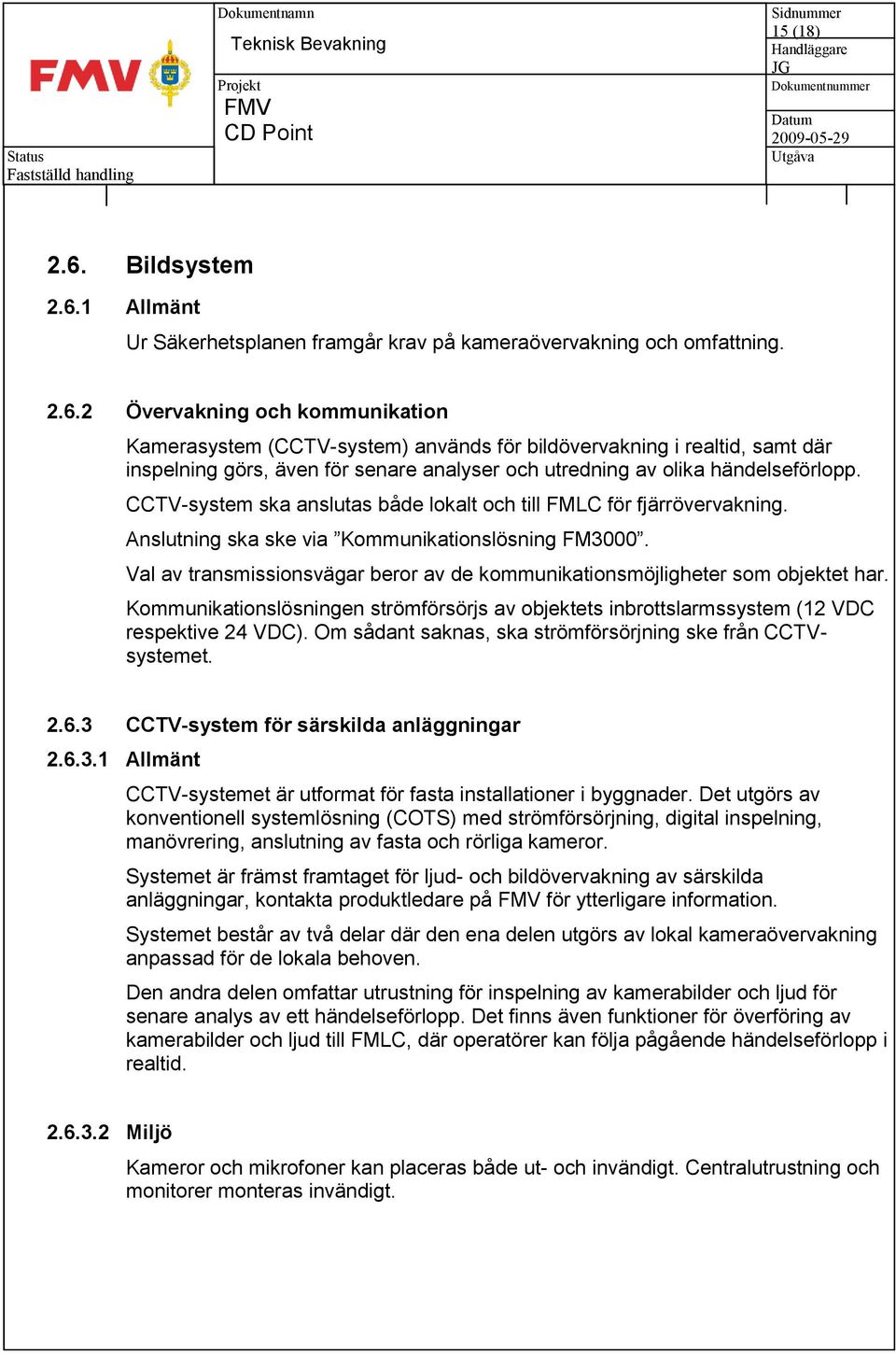

15 15 (18) 2.6. Bildsystem Allmänt Ur Säkerhetsplanen framgår krav på kameraövervakning och omfattning Övervakning och kommunikation Kamerasystem (CCTV-system) används för bildövervakning i realtid, samt där inspelning görs, även för senare analyser och utredning av olika händelseförlopp. CCTV-system ska anslutas både lokalt och till FMLC för fjärrövervakning. Anslutning ska ske via Kommunikationslösning FM3000. Val av transmissionsvägar beror av de kommunikationsmöjligheter som objektet har. Kommunikationslösningen strömförsörjs av objektets inbrottslarmssystem (12 VDC respektive 24 VDC). Om sådant saknas, ska strömförsörjning ske från CCTVsystemet CCTV-system för särskilda anläggningar Allmänt CCTV-systemet är utformat för fasta installationer i byggnader. Det utgörs av konventionell systemlösning (COTS) med strömförsörjning, digital inspelning, manövrering, anslutning av fasta och rörliga kameror. Systemet är främst framtaget för ljud- och bildövervakning av särskilda anläggningar, kontakta produktledare på för ytterligare information. Systemet består av två delar där den ena delen utgörs av lokal kameraövervakning anpassad för de lokala behoven. Den andra delen omfattar utrustning för inspelning av kamerabilder och ljud för senare analys av ett händelseförlopp. Det finns även funktioner för överföring av kamerabilder och ljud till FMLC, där operatörer kan följa pågående händelseförlopp i realtid Miljö Kameror och mikrofoner kan placeras både ut- och invändigt. Centralutrustning och monitorer monteras invändigt.

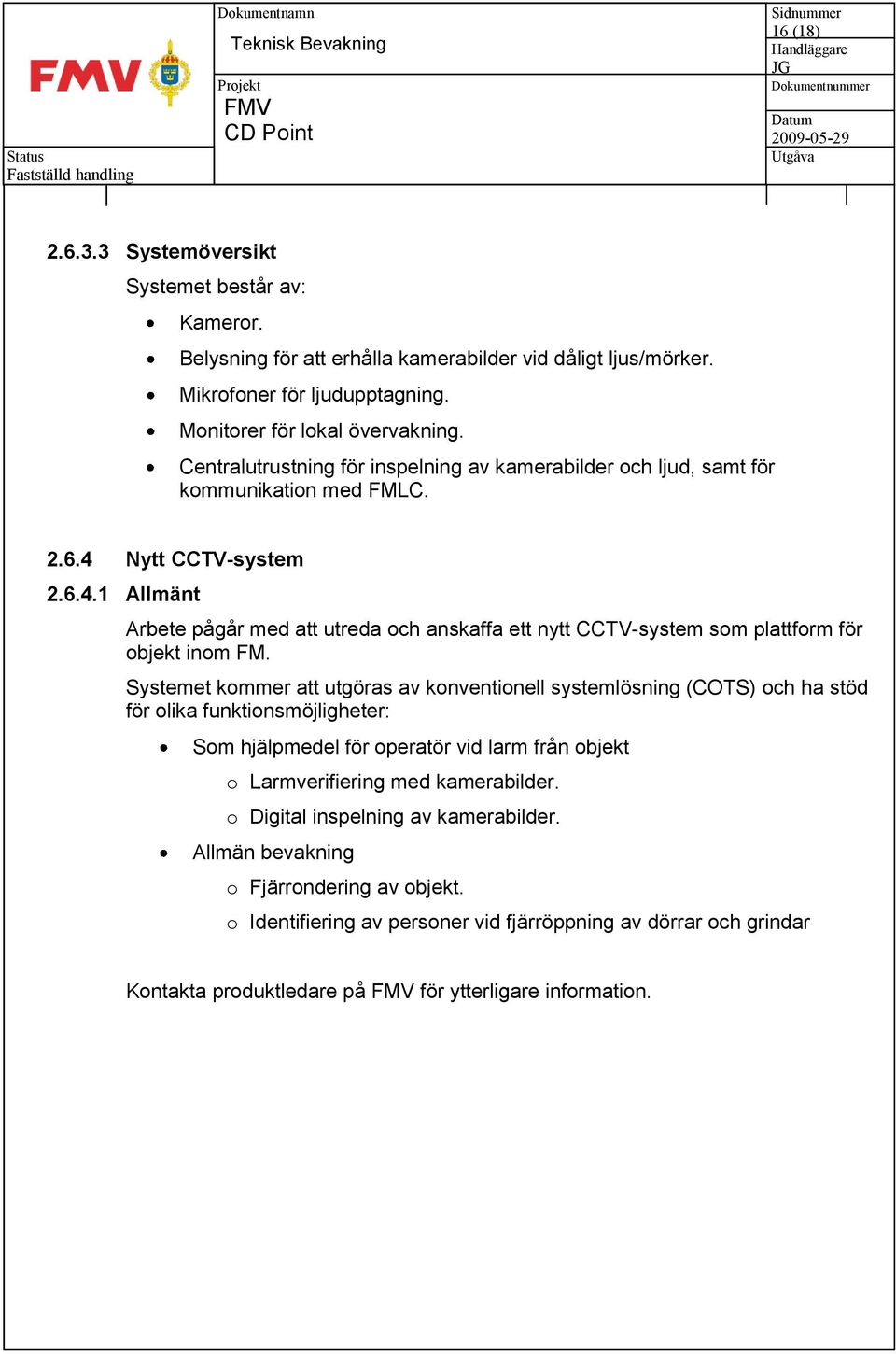

16 16 (18) Systemöversikt Systemet består av: Kameror. Belysning för att erhålla kamerabilder vid dåligt ljus/mörker. Mikrofoner för ljudupptagning. Monitorer för lokal övervakning. Centralutrustning för inspelning av kamerabilder och ljud, samt för kommunikation med FMLC Nytt CCTV-system Allmänt Arbete pågår med att utreda och anskaffa ett nytt CCTV-system som plattform för objekt inom FM. Systemet kommer att utgöras av konventionell systemlösning (COTS) och ha stöd för olika funktionsmöjligheter: Som hjälpmedel för operatör vid larm från objekt o Larmverifiering med kamerabilder. o Digital inspelning av kamerabilder. Allmän bevakning o Fjärrondering av objekt. o Identifiering av personer vid fjärröppning av dörrar och grindar Kontakta produktledare på för ytterligare information.

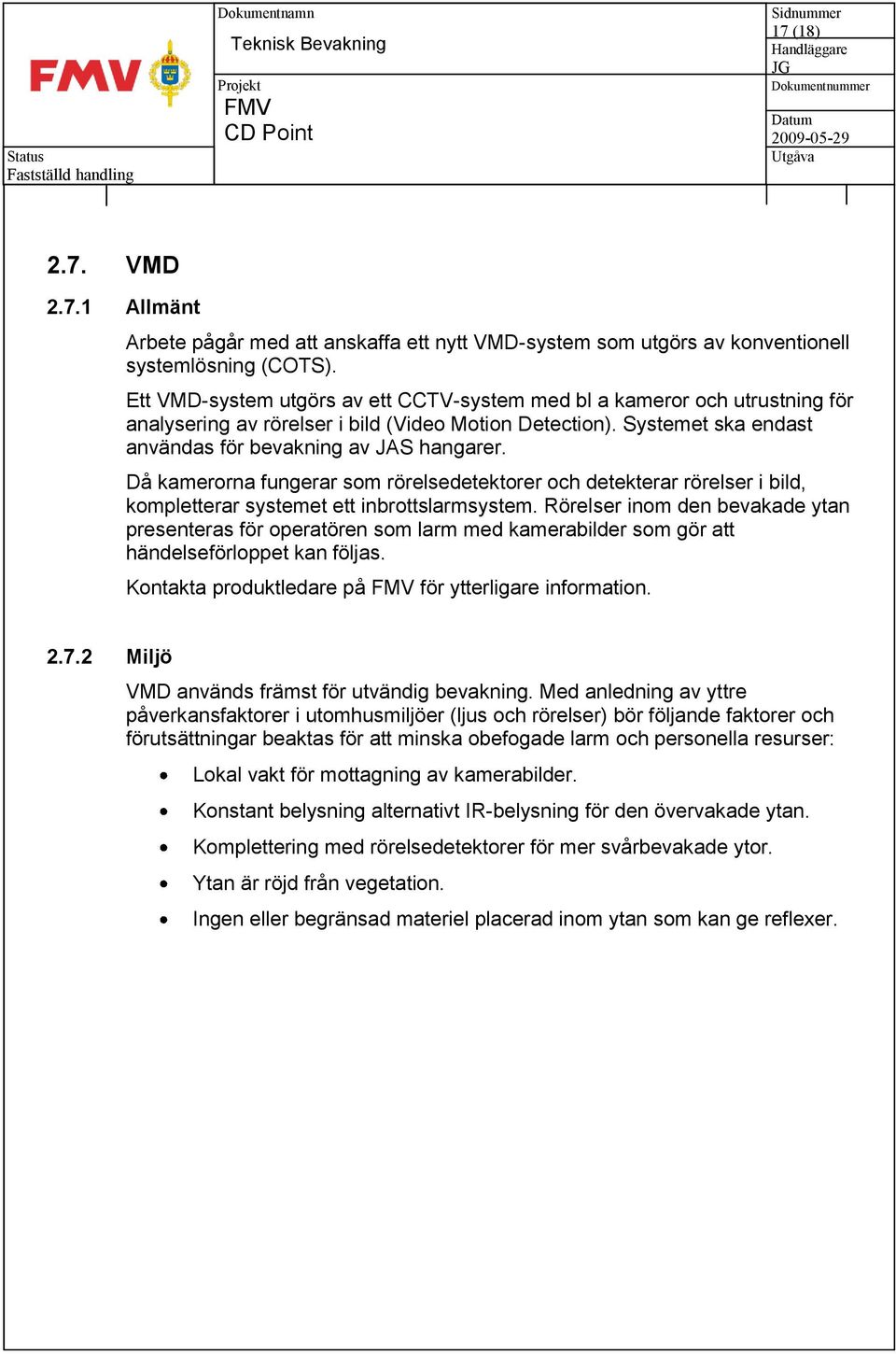

17 17 (18) 2.7. VMD Allmänt Arbete pågår med att anskaffa ett nytt VMD-system som utgörs av konventionell systemlösning (COTS). Ett VMD-system utgörs av ett CCTV-system med bl a kameror och utrustning för analysering av rörelser i bild (Video Motion Detection). Systemet ska endast användas för bevakning av JAS hangarer. Då kamerorna fungerar som rörelsedetektorer och detekterar rörelser i bild, kompletterar systemet ett inbrottslarmsystem. Rörelser inom den bevakade ytan presenteras för operatören som larm med kamerabilder som gör att händelseförloppet kan följas. Kontakta produktledare på för ytterligare information Miljö VMD används främst för utvändig bevakning. Med anledning av yttre påverkansfaktorer i utomhusmiljöer (ljus och rörelser) bör följande faktorer och förutsättningar beaktas för att minska obefogade larm och personella resurser: Lokal vakt för mottagning av kamerabilder. Konstant belysning alternativt IR-belysning för den övervakade ytan. Komplettering med rörelsedetektorer för mer svårbevakade ytor. Ytan är röjd från vegetation. Ingen eller begränsad materiel placerad inom ytan som kan ge reflexer.

18 18 (18) 2.8. Personsäkerhetslarm och GPS-följning Allmänt Arbete pågår med att anskaffa system för personsäkerhetslarm och GPS-följning som utgörs av konventionella systemlösningar (COTS). Ett personsäkerhetslarm utgörs av en handburen larmenhet som via GPSpositionering har förbindelse med FMLC eller annan operatör. Larmenhetens storlek är som en mindre mobiltelefon eller handdator och har endast ett fåtal knappar med ett enkelt handhavande. Med ett knapptryck aktiveras larm som går till operatör. Via GPS- teknik positioneras användaren samtidigt som ett telefonsamtal automatiskt kopplas upp mellan användaren och larmoperatören (medhörning) vilket kan vara till stor hjälp för att säkerställa så att rätt åtgärd vidtas. Med GPS-följning kan t ex ett fordons rutter övervakas. Operatören kan ställa in och definiera områden och rutter som larmenheten inte ska lämna. Om fordonet avviker från den förutbestämda rutten eller inte dyker upp inom en på förhand satt tidpunkt, utlöses ett larm. Kontakta produktledare på för ytterligare information.
