Vindparken Gärdshyttan

Transkript

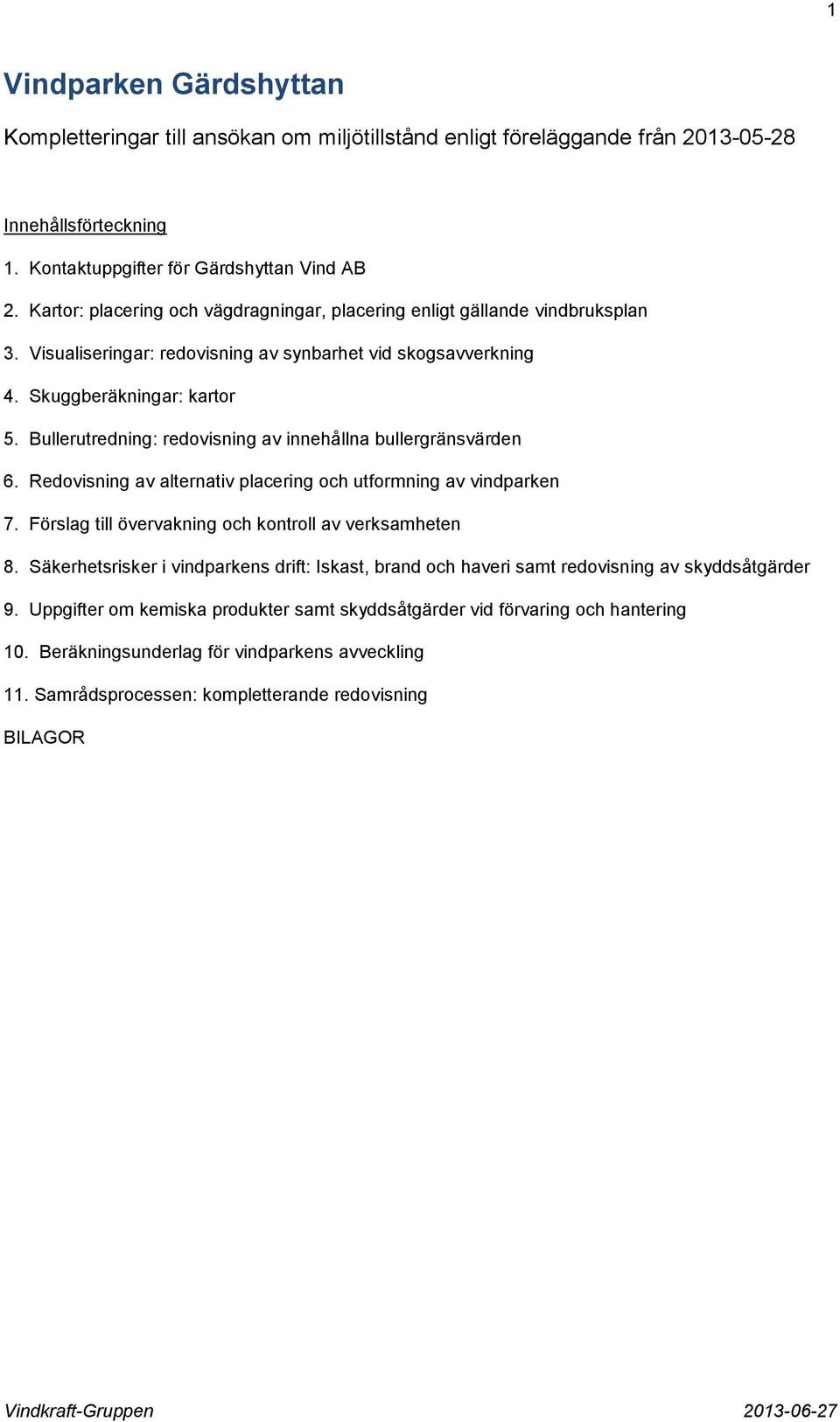

1 1 Vindparken Gärdshyttan Kompletteringar till ansökan om miljötillstånd enligt föreläggande från Innehållsförteckning 1. Kontaktuppgifter för Gärdshyttan Vind AB 2. Kartor: placering och vägdragningar, placering enligt gällande vindbruksplan 3. Visualiseringar: redovisning av synbarhet vid skogsavverkning 4. Skuggberäkningar: kartor 5. Bullerutredning: redovisning av innehållna bullergränsvärden 6. Redovisning av alternativ placering och utformning av vindparken 7. Förslag till övervakning och kontroll av verksamheten 8. Säkerhetsrisker i vindparkens drift: Iskast, brand och haveri samt redovisning av skyddsåtgärder 9. Uppgifter om kemiska produkter samt skyddsåtgärder vid förvaring och hantering 10. Beräkningsunderlag för vindparkens avveckling 11. Samrådsprocessen: kompletterande redovisning BILAGOR

2 2 1. Kontaktuppgifter för Gärdshyttan Vind AB Kontaktperson: Eric Paulsson E-post: Telefon: Mobiltelefon: Kartor: placering och vägdragningar; placering enligt gällande vindbruksplan Karta som visar placering av vindkraftverken på fastighetskartan med redovisning av nyanläggning av anslutningsvägar till verken samt befintliga vägar redovisas i Bilaga A. Karta som visar inplacering av vindkraftverken i vinbruksområde 9 (Forsa) enlig Askersunds kommuns lagakraftvunna vindbruksplan redovisas i Bilaga B. 3. Visualiseringar: redovisning av synbarhet efter skogsavverkning Visualiseringar från 17 fotopunkter i vindparkernas omgivningar som åskådliggör vindparkerna Gärdshyttans och Södra Kärras påverkan på landskapsbilden redovisas i Bilaga C. I visualiseringarna anges också terrängens marknivå för att visa till vilken del vindkraftverken skyms av terrängen för att åskådliggöra deras synbarhet efter en eventuell skogsavverkning. 4. Skuggberäkningar: kartor Skuggkartor redovisas för de skuggberäkningar i WindPRO som ingår i ansökan om miljötillstånd. I Bilaga D redovisas den gemensamma skuggpåverkan från vindparkerna Gärdshyttan + Södra Kärra + Zinkgruvan (Bilaga D1 till MKB:n). I Bilaga E redovisas skuggpåverkan från enbart Vindparken Gärdshyttan (Bilaga D3 till MKB:n).

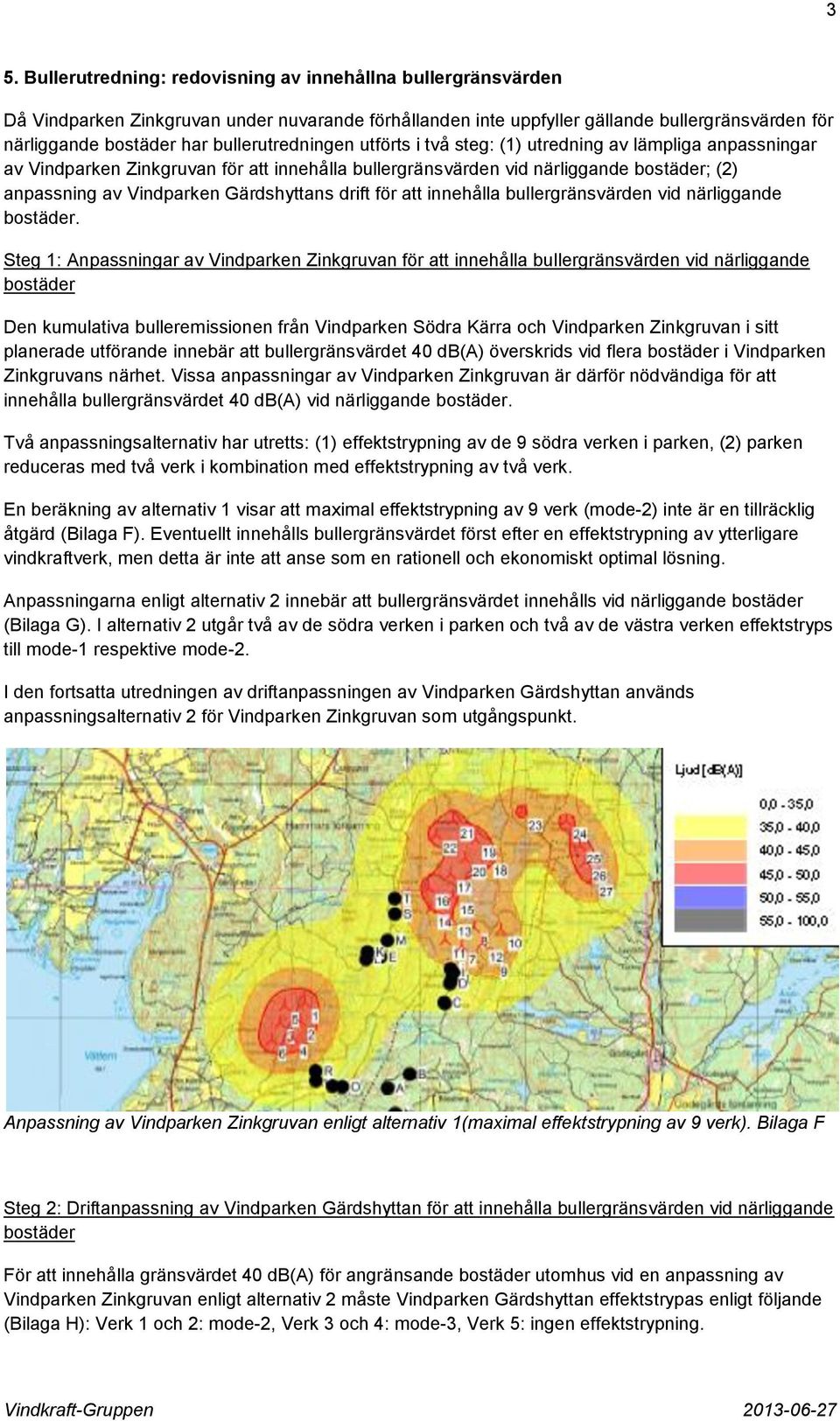

3 3 5. Bullerutredning: redovisning av innehållna bullergränsvärden Då Vindparken Zinkgruvan under nuvarande förhållanden inte uppfyller gällande bullergränsvärden för närliggande bostäder har bullerutredningen utförts i två steg: (1) utredning av lämpliga anpassningar av Vindparken Zinkgruvan för att innehålla bullergränsvärden vid närliggande bostäder; (2) anpassning av Vindparken Gärdshyttans drift för att innehålla bullergränsvärden vid närliggande bostäder. Steg 1: Anpassningar av Vindparken Zinkgruvan för att innehålla bullergränsvärden vid närliggande bostäder Den kumulativa bulleremissionen från Vindparken Södra Kärra och Vindparken Zinkgruvan i sitt planerade utförande innebär att bullergränsvärdet 40 db(a) överskrids vid flera bostäder i Vindparken Zinkgruvans närhet. Vissa anpassningar av Vindparken Zinkgruvan är därför nödvändiga för att innehålla bullergränsvärdet 40 db(a) vid närliggande bostäder. Två anpassningsalternativ har utretts: (1) effektstrypning av de 9 södra verken i parken, (2) parken reduceras med två verk i kombination med effektstrypning av två verk. En beräkning av alternativ 1 visar att maximal effektstrypning av 9 verk (mode-2) inte är en tillräcklig åtgärd (Bilaga F). Eventuellt innehålls bullergränsvärdet först efter en effektstrypning av ytterligare vindkraftverk, men detta är inte att anse som en rationell och ekonomiskt optimal lösning. Anpassningarna enligt alternativ 2 innebär att bullergränsvärdet innehålls vid närliggande bostäder (Bilaga G). I alternativ 2 utgår två av de södra verken i parken och två av de västra verken effektstryps till mode-1 respektive mode-2. I den fortsatta utredningen av driftanpassningen av Vindparken Gärdshyttan används anpassningsalternativ 2 för Vindparken Zinkgruvan som utgångspunkt. Anpassning av Vindparken Zinkgruvan enligt alternativ 1(maximal effektstrypning av 9 verk). Bilaga F Steg 2: Driftanpassning av Vindparken Gärdshyttan för att innehålla bullergränsvärden vid närliggande bostäder För att innehålla gränsvärdet 40 db(a) för angränsande bostäder utomhus vid en anpassning av Vindparken Zinkgruvan enligt alternativ 2 måste Vindparken Gärdshyttan effektstrypas enligt följande (Bilaga H): Verk 1 och 2: mode-2, Verk 3 och 4: mode-3, Verk 5: ingen effektstrypning.

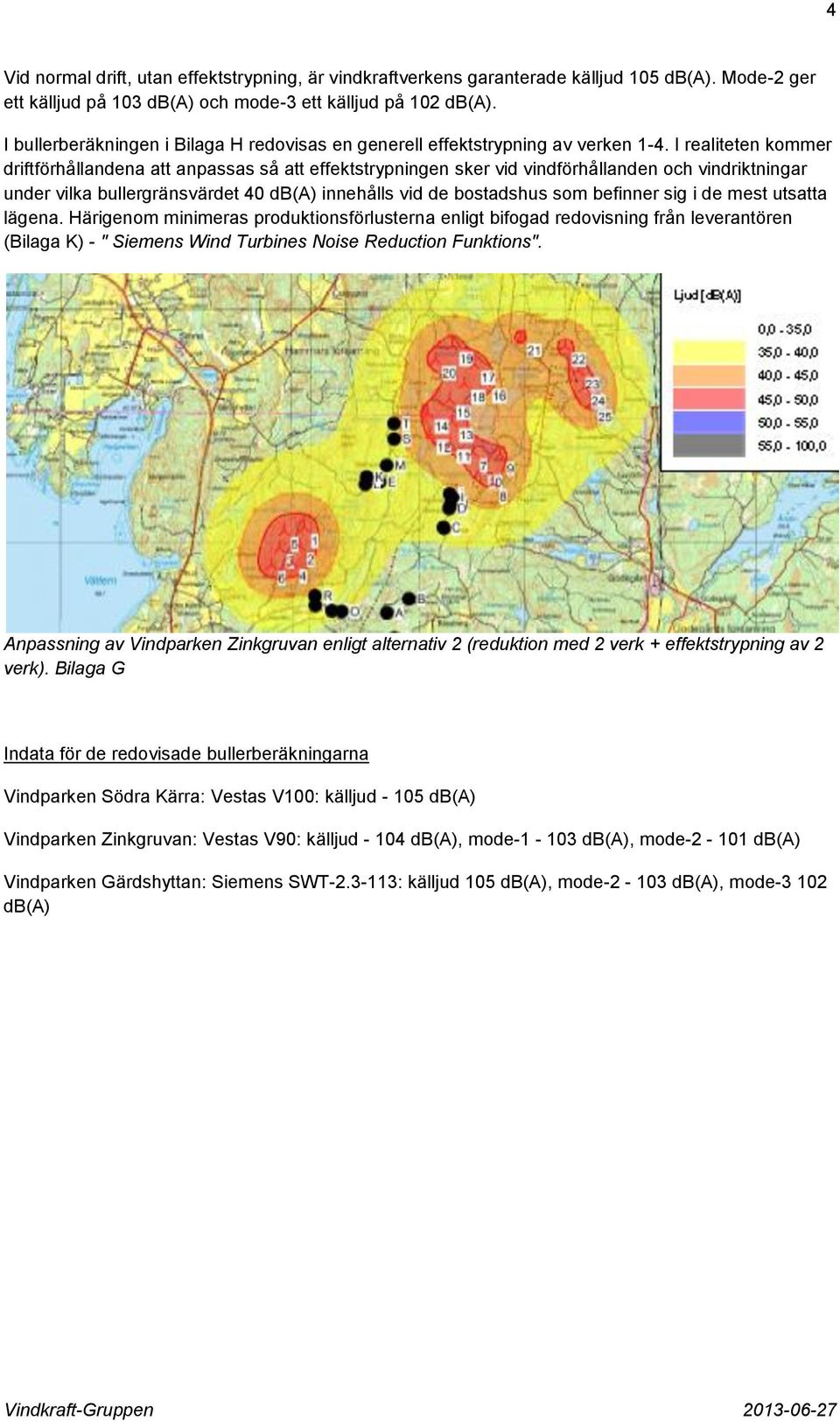

4 4 Vid normal drift, utan effektstrypning, är vindkraftverkens garanterade källjud 105 db(a). Mode-2 ger ett källjud på 103 db(a) och mode-3 ett källjud på 102 db(a). I bullerberäkningen i Bilaga H redovisas en generell effektstrypning av verken 1-4. I realiteten kommer driftförhållandena att anpassas så att effektstrypningen sker vid vindförhållanden och vindriktningar under vilka bullergränsvärdet 40 db(a) innehålls vid de bostadshus som befinner sig i de mest utsatta lägena. Härigenom minimeras produktionsförlusterna enligt bifogad redovisning från leverantören (Bilaga K) - " Siemens Wind Turbines Noise Reduction Funktions". Anpassning av Vindparken Zinkgruvan enligt alternativ 2 (reduktion med 2 verk + effektstrypning av 2 verk). Bilaga G Indata för de redovisade bullerberäkningarna Vindparken Södra Kärra: Vestas V100: källjud db(a) Vindparken Zinkgruvan: Vestas V90: källjud db(a), mode db(a), mode db(a) Vindparken Gärdshyttan: Siemens SWT : källjud 105 db(a), mode db(a), mode db(a)

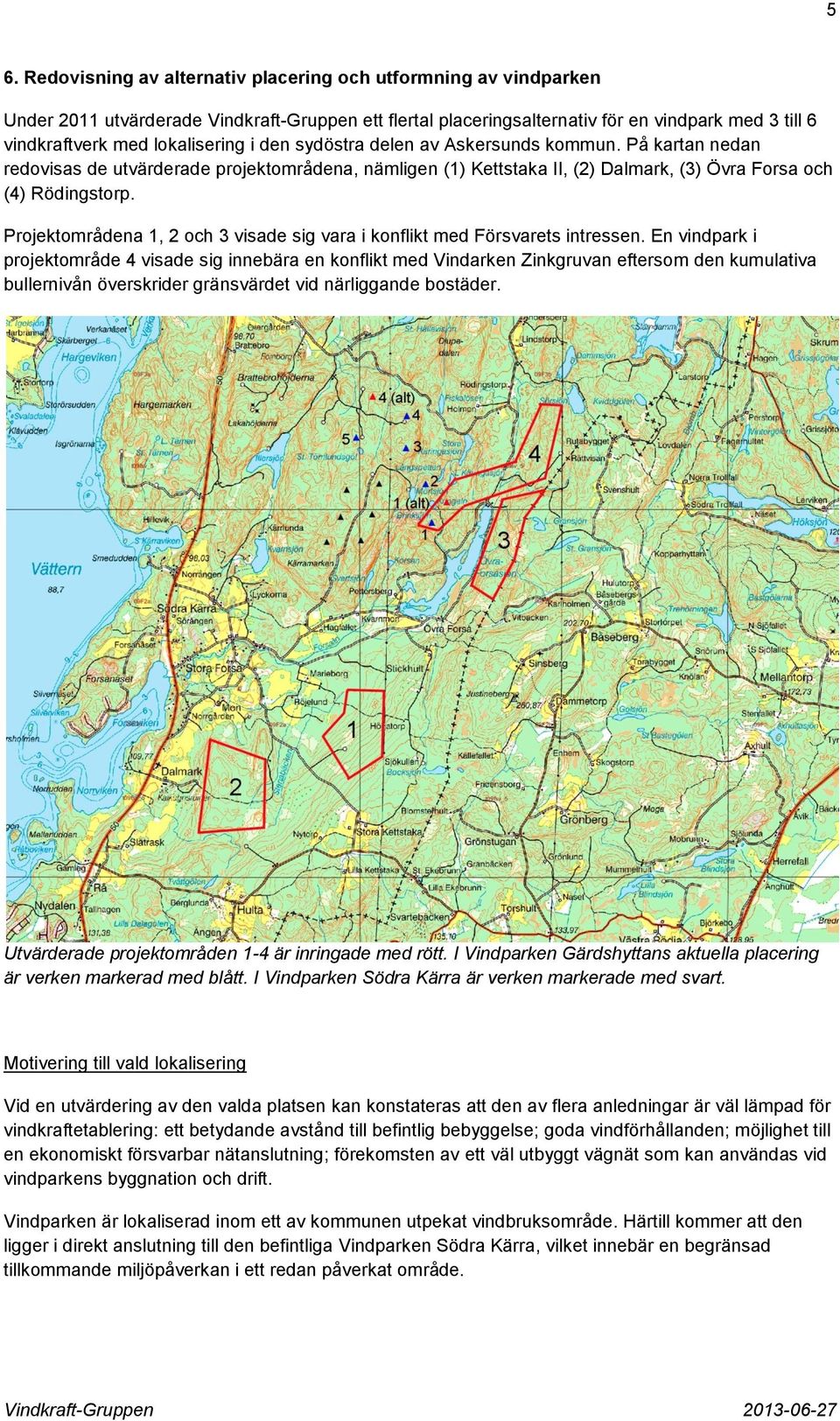

5 5 6. Redovisning av alternativ placering och utformning av vindparken Under 2011 utvärderade Vindkraft-Gruppen ett flertal placeringsalternativ för en vindpark med 3 till 6 vindkraftverk med lokalisering i den sydöstra delen av Askersunds kommun. På kartan nedan redovisas de utvärderade projektområdena, nämligen (1) Kettstaka II, (2) Dalmark, (3) Övra Forsa och (4) Rödingstorp. Projektområdena 1, 2 och 3 visade sig vara i konflikt med Försvarets intressen. En vindpark i projektområde 4 visade sig innebära en konflikt med Vindarken Zinkgruvan eftersom den kumulativa bullernivån överskrider gränsvärdet vid närliggande bostäder. Utvärderade projektområden 1-4 är inringade med rött. I Vindparken Gärdshyttans aktuella placering är verken markerad med blått. I Vindparken Södra Kärra är verken markerade med svart. Motivering till vald lokalisering Vid en utvärdering av den valda platsen kan konstateras att den av flera anledningar är väl lämpad för vindkraftetablering: ett betydande avstånd till befintlig bebyggelse; goda vindförhållanden; möjlighet till en ekonomiskt försvarbar nätanslutning; förekomsten av ett väl utbyggt vägnät som kan användas vid vindparkens byggnation och drift. Vindparken är lokaliserad inom ett av kommunen utpekat vindbruksområde. Härtill kommer att den ligger i direkt anslutning till den befintliga Vindparken Södra Kärra, vilket innebär en begränsad tillkommande miljöpåverkan i ett redan påverkat område.

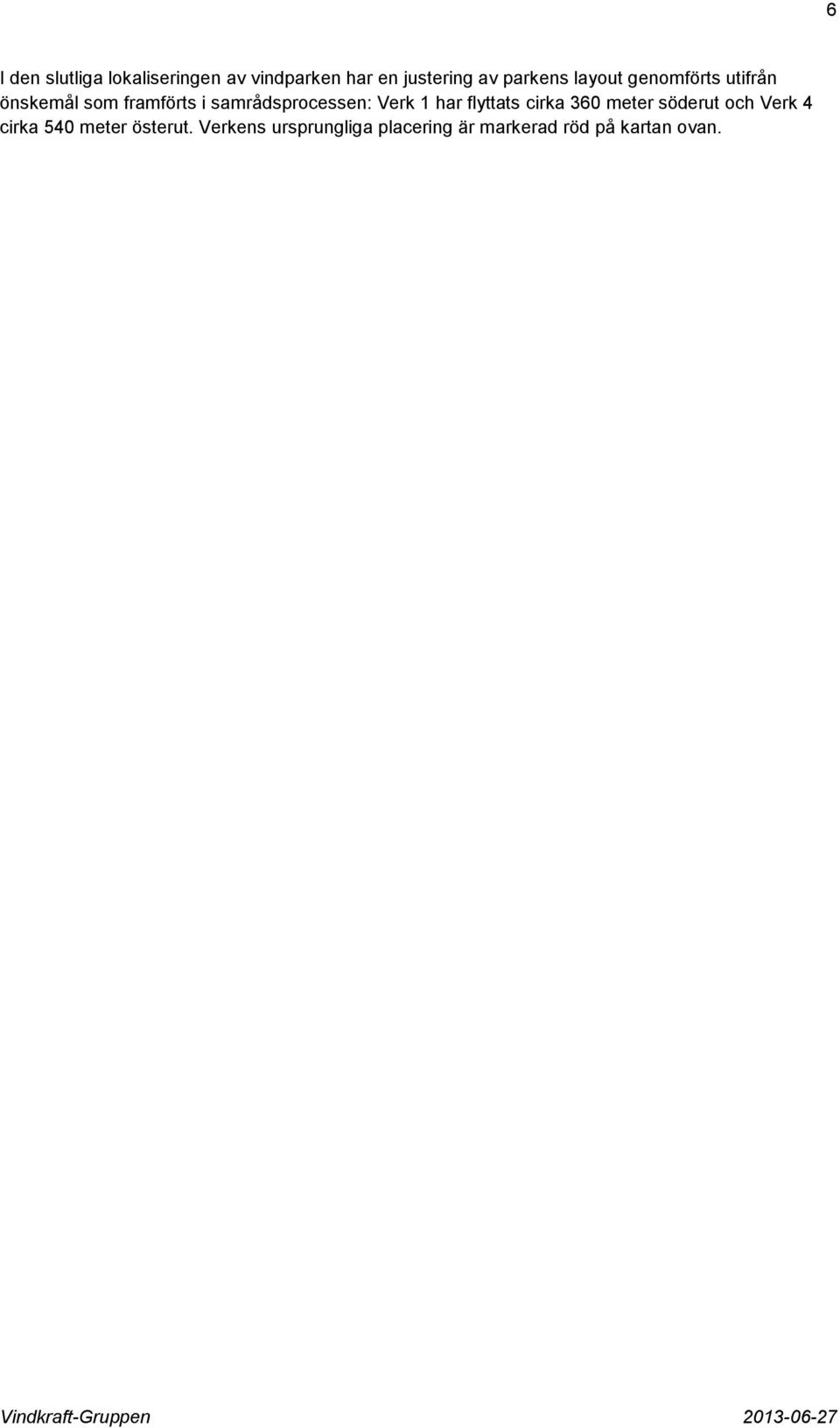

6 6 I den slutliga lokaliseringen av vindparken har en justering av parkens layout genomförts utifrån önskemål som framförts i samrådsprocessen: Verk 1 har flyttats cirka 360 meter söderut och Verk 4 cirka 540 meter österut. Verkens ursprungliga placering är markerad röd på kartan ovan.

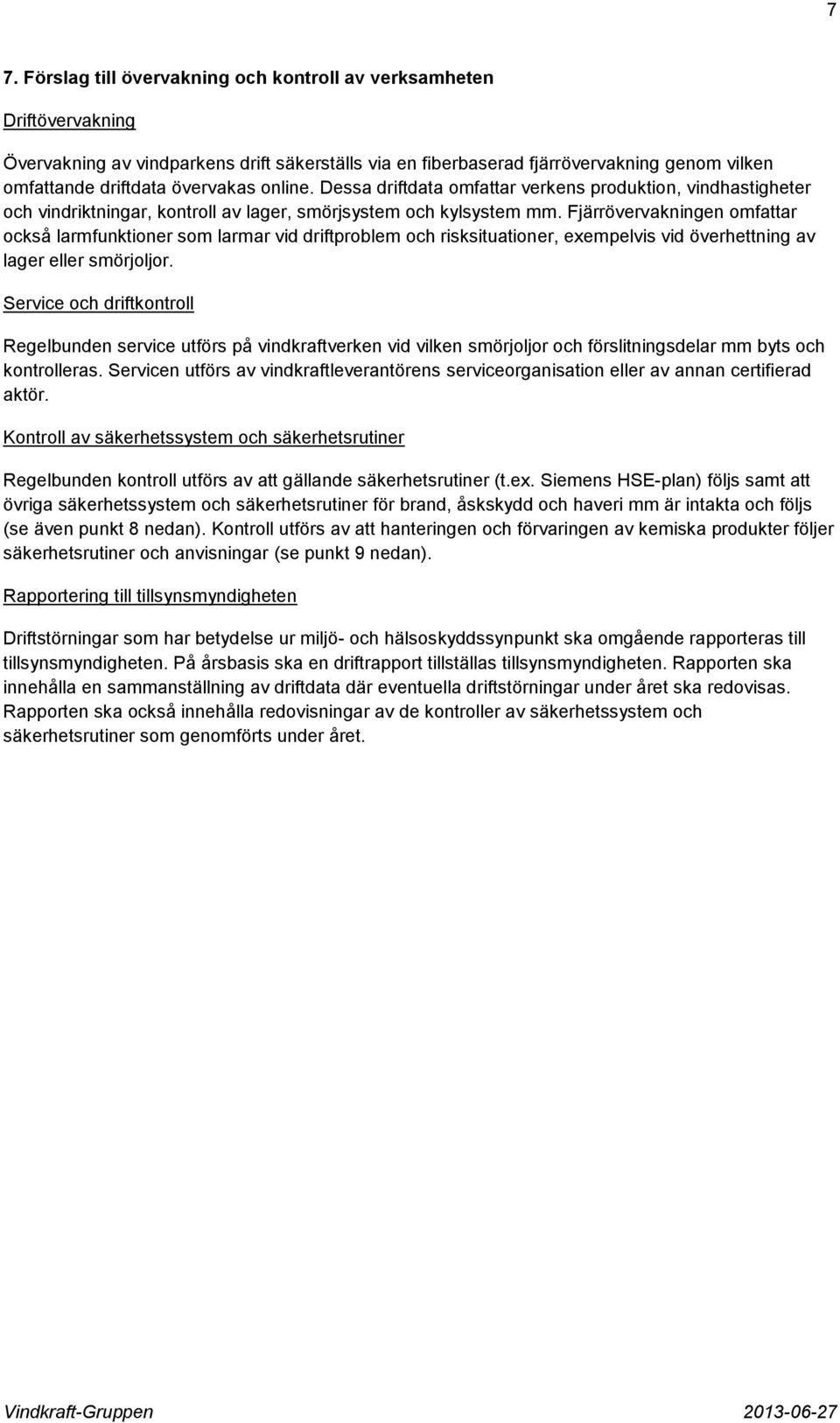

7 7 7. Förslag till övervakning och kontroll av verksamheten Driftövervakning Övervakning av vindparkens drift säkerställs via en fiberbaserad fjärrövervakning genom vilken omfattande driftdata övervakas online. Dessa driftdata omfattar verkens produktion, vindhastigheter och vindriktningar, kontroll av lager, smörjsystem och kylsystem mm. Fjärrövervakningen omfattar också larmfunktioner som larmar vid driftproblem och risksituationer, exempelvis vid överhettning av lager eller smörjoljor. Service och driftkontroll Regelbunden service utförs på vindkraftverken vid vilken smörjoljor och förslitningsdelar mm byts och kontrolleras. Servicen utförs av vindkraftleverantörens serviceorganisation eller av annan certifierad aktör. Kontroll av säkerhetssystem och säkerhetsrutiner Regelbunden kontroll utförs av att gällande säkerhetsrutiner (t.ex. Siemens HSE-plan) följs samt att övriga säkerhetssystem och säkerhetsrutiner för brand, åskskydd och haveri mm är intakta och följs (se även punkt 8 nedan). Kontroll utförs av att hanteringen och förvaringen av kemiska produkter följer säkerhetsrutiner och anvisningar (se punkt 9 nedan). Rapportering till tillsynsmyndigheten Driftstörningar som har betydelse ur miljö- och hälsoskyddssynpunkt ska omgående rapporteras till tillsynsmyndigheten. På årsbasis ska en driftrapport tillställas tillsynsmyndigheten. Rapporten ska innehålla en sammanställning av driftdata där eventuella driftstörningar under året ska redovisas. Rapporten ska också innehålla redovisningar av de kontroller av säkerhetssystem och säkerhetsrutiner som genomförts under året.

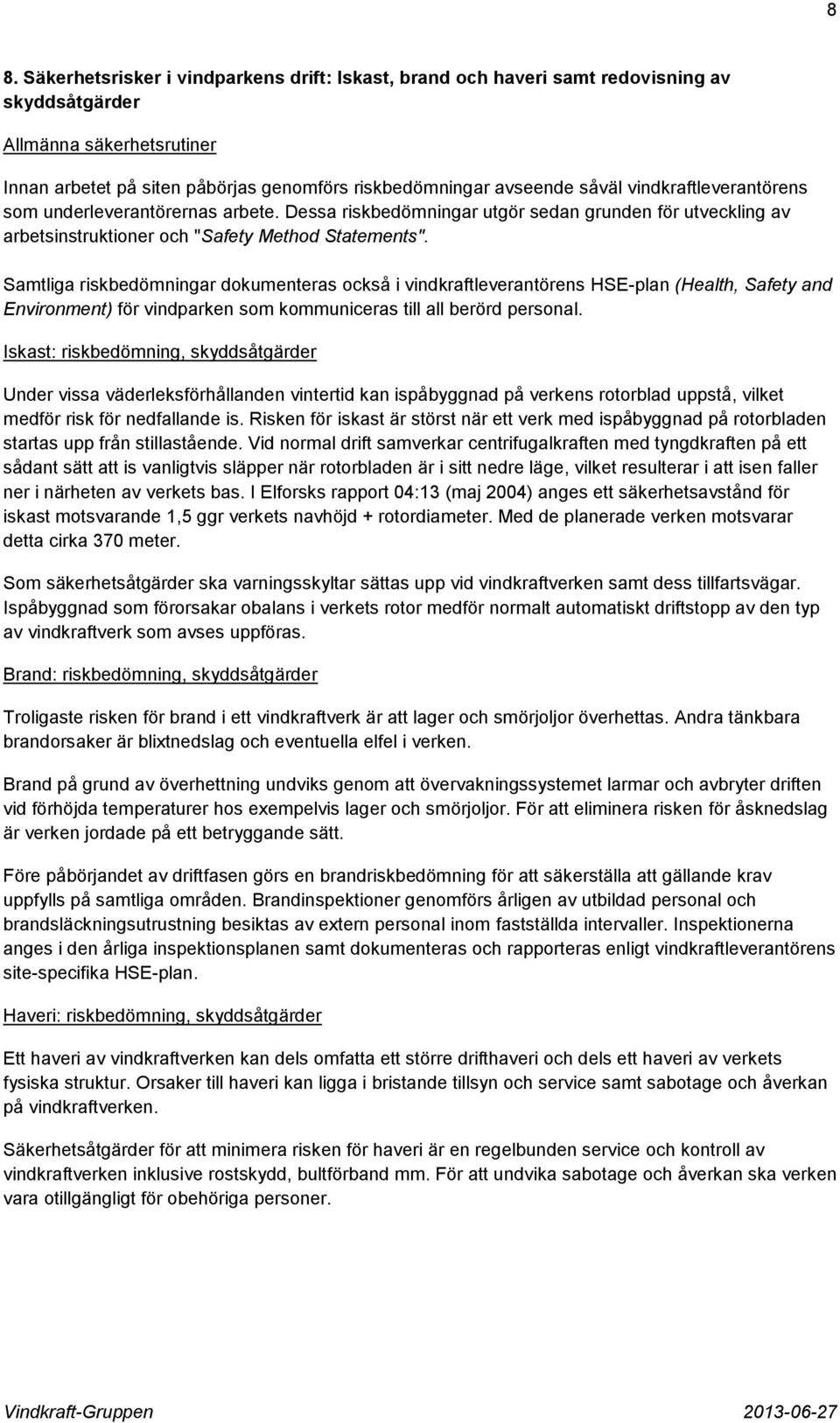

8 8 8. Säkerhetsrisker i vindparkens drift: Iskast, brand och haveri samt redovisning av skyddsåtgärder Allmänna säkerhetsrutiner Innan arbetet på siten påbörjas genomförs riskbedömningar avseende såväl vindkraftleverantörens som underleverantörernas arbete. Dessa riskbedömningar utgör sedan grunden för utveckling av arbetsinstruktioner och "Safety Method Statements". Samtliga riskbedömningar dokumenteras också i vindkraftleverantörens HSE-plan (Health, Safety and Environment) för vindparken som kommuniceras till all berörd personal. Iskast: riskbedömning, skyddsåtgärder Under vissa väderleksförhållanden vintertid kan ispåbyggnad på verkens rotorblad uppstå, vilket medför risk för nedfallande is. Risken för iskast är störst när ett verk med ispåbyggnad på rotorbladen startas upp från stillastående. Vid normal drift samverkar centrifugalkraften med tyngdkraften på ett sådant sätt att is vanligtvis släpper när rotorbladen är i sitt nedre läge, vilket resulterar i att isen faller ner i närheten av verkets bas. I Elforsks rapport 04:13 (maj 2004) anges ett säkerhetsavstånd för iskast motsvarande 1,5 ggr verkets navhöjd + rotordiameter. Med de planerade verken motsvarar detta cirka 370 meter. Som säkerhetsåtgärder ska varningsskyltar sättas upp vid vindkraftverken samt dess tillfartsvägar. Ispåbyggnad som förorsakar obalans i verkets rotor medför normalt automatiskt driftstopp av den typ av vindkraftverk som avses uppföras. Brand: riskbedömning, skyddsåtgärder Troligaste risken för brand i ett vindkraftverk är att lager och smörjoljor överhettas. Andra tänkbara brandorsaker är blixtnedslag och eventuella elfel i verken. Brand på grund av överhettning undviks genom att övervakningssystemet larmar och avbryter driften vid förhöjda temperaturer hos exempelvis lager och smörjoljor. För att eliminera risken för åsknedslag är verken jordade på ett betryggande sätt. Före påbörjandet av driftfasen görs en brandriskbedömning för att säkerställa att gällande krav uppfylls på samtliga områden. Brandinspektioner genomförs årligen av utbildad personal och brandsläckningsutrustning besiktas av extern personal inom fastställda intervaller. Inspektionerna anges i den årliga inspektionsplanen samt dokumenteras och rapporteras enligt vindkraftleverantörens site-specifika HSE-plan. Haveri: riskbedömning, skyddsåtgärder Ett haveri av vindkraftverken kan dels omfatta ett större drifthaveri och dels ett haveri av verkets fysiska struktur. Orsaker till haveri kan ligga i bristande tillsyn och service samt sabotage och åverkan på vindkraftverken. Säkerhetsåtgärder för att minimera risken för haveri är en regelbunden service och kontroll av vindkraftverken inklusive rostskydd, bultförband mm. För att undvika sabotage och åverkan ska verken vara otillgängligt för obehöriga personer.

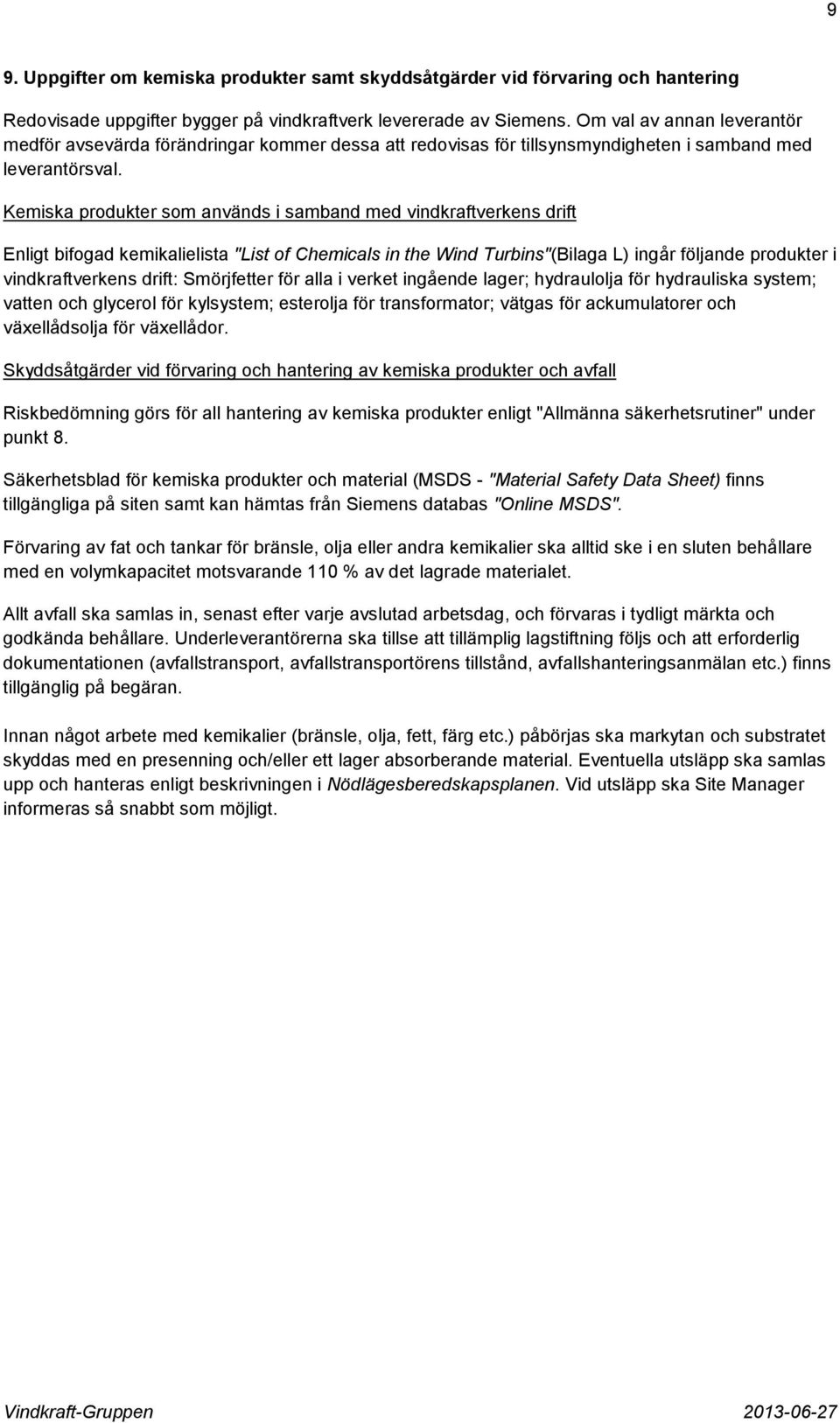

9 9 9. Uppgifter om kemiska produkter samt skyddsåtgärder vid förvaring och hantering Redovisade uppgifter bygger på vindkraftverk levererade av Siemens. Om val av annan leverantör medför avsevärda förändringar kommer dessa att redovisas för tillsynsmyndigheten i samband med leverantörsval. Kemiska produkter som används i samband med vindkraftverkens drift Enligt bifogad kemikalielista "List of Chemicals in the Wind Turbins"(Bilaga L) ingår följande produkter i vindkraftverkens drift: Smörjfetter för alla i verket ingående lager; hydraulolja för hydrauliska system; vatten och glycerol för kylsystem; esterolja för transformator; vätgas för ackumulatorer och växellådsolja för växellådor. Skyddsåtgärder vid förvaring och hantering av kemiska produkter och avfall Riskbedömning görs för all hantering av kemiska produkter enligt "Allmänna säkerhetsrutiner" under punkt 8. Säkerhetsblad för kemiska produkter och material (MSDS - "Material Safety Data Sheet) finns tillgängliga på siten samt kan hämtas från Siemens databas "Online MSDS". Förvaring av fat och tankar för bränsle, olja eller andra kemikalier ska alltid ske i en sluten behållare med en volymkapacitet motsvarande 110 % av det lagrade materialet. Allt avfall ska samlas in, senast efter varje avslutad arbetsdag, och förvaras i tydligt märkta och godkända behållare. Underleverantörerna ska tillse att tillämplig lagstiftning följs och att erforderlig dokumentationen (avfallstransport, avfallstransportörens tillstånd, avfallshanteringsanmälan etc.) finns tillgänglig på begäran. Innan något arbete med kemikalier (bränsle, olja, fett, färg etc.) påbörjas ska markytan och substratet skyddas med en presenning och/eller ett lager absorberande material. Eventuella utsläpp ska samlas upp och hanteras enligt beskrivningen i Nödlägesberedskapsplanen. Vid utsläpp ska Site Manager informeras så snabbt som möjligt.

10 Beräkningsunderlag för vindparkens avveckling Avvecklingskostnaderna för vindparken avser kostnader för (1) montagekranar, (2) transporter och (3) återställning av mark. Krankostnaderna utgör den största posten i avvecklingskostnaderna. I kalkylunderlaget har även vindkraftverkens uppskattade skrotvärde beräknats. Beräkningsunderlaget är baserat på 2013 års prisnivå avseende både kostnader och skrotvärde. Sannolikt kommer priset på stål (skrot) att uppvisa en högre ökningstakt under vindparkens livslängd än montagekranar och transporter mm (för vilken teknikutveckling och rationaliseringar kan förväntas bromsa prisutvecklingen). Avvecklingskostnader för Vindparken Gärdshyttan (5 verk) Montage kran: Etableringskostnad SEK Flytt mellan norra och södra tillfarten Flytt mellan vindkraftverken, 3 st Transportkostnader för bortforsling av vindkraftverken Återställande av mark vid fundament Summa kostnader SEK SEK SEK SEK SEK Avgår: Skrotvärde; cirka 430 ton stål per vindkraftverk, 5 st Nettokostnad SEK SEK

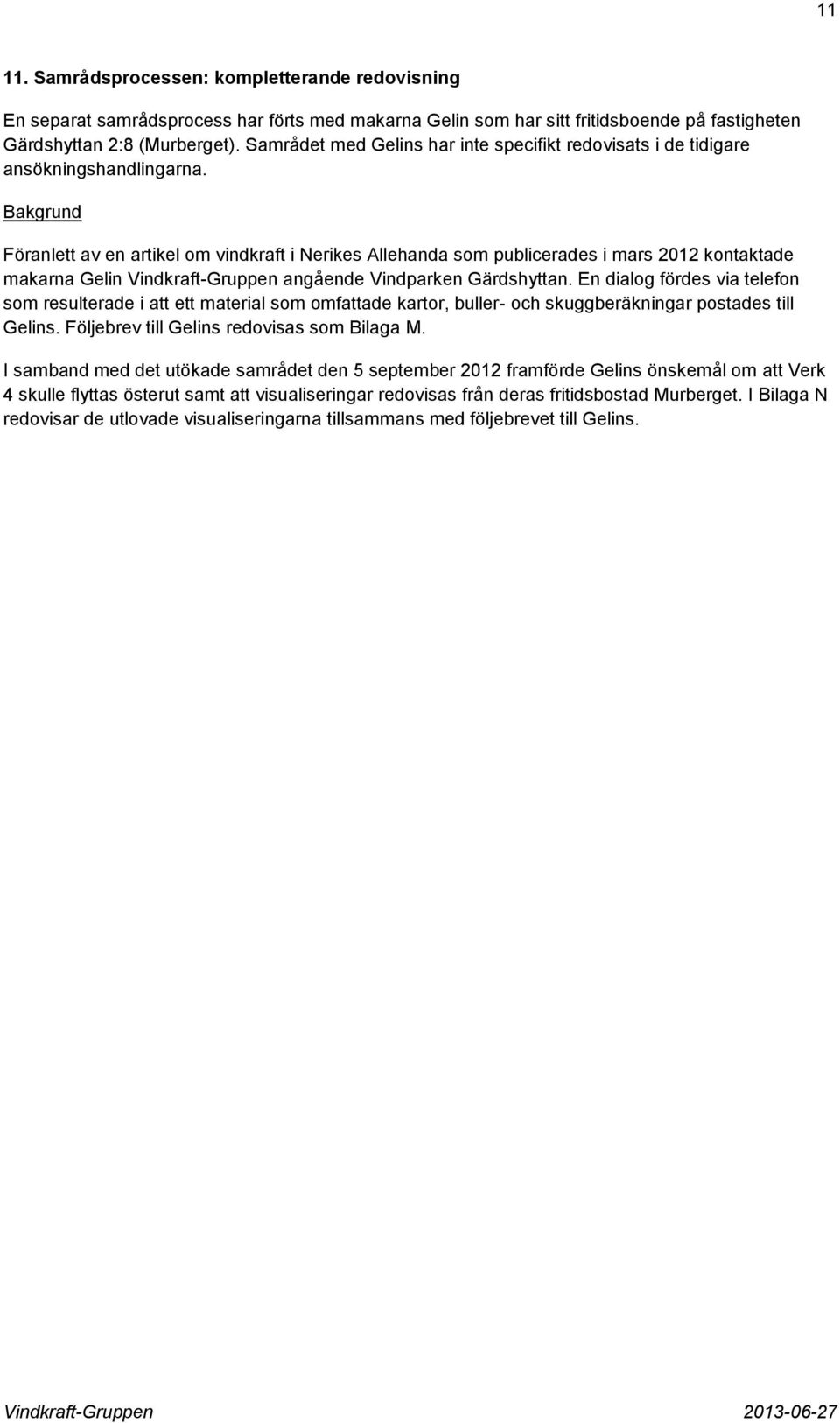

11 Samrådsprocessen: kompletterande redovisning En separat samrådsprocess har förts med makarna Gelin som har sitt fritidsboende på fastigheten Gärdshyttan 2:8 (Murberget). Samrådet med Gelins har inte specifikt redovisats i de tidigare ansökningshandlingarna. Bakgrund Föranlett av en artikel om vindkraft i Nerikes Allehanda som publicerades i mars 2012 kontaktade makarna Gelin Vindkraft-Gruppen angående Vindparken Gärdshyttan. En dialog fördes via telefon som resulterade i att ett material som omfattade kartor, buller- och skuggberäkningar postades till Gelins. Följebrev till Gelins redovisas som Bilaga M. I samband med det utökade samrådet den 5 september 2012 framförde Gelins önskemål om att Verk 4 skulle flyttas österut samt att visualiseringar redovisas från deras fritidsbostad Murberget. I Bilaga N redovisar de utlovade visualiseringarna tillsammans med följebrevet till Gelins.

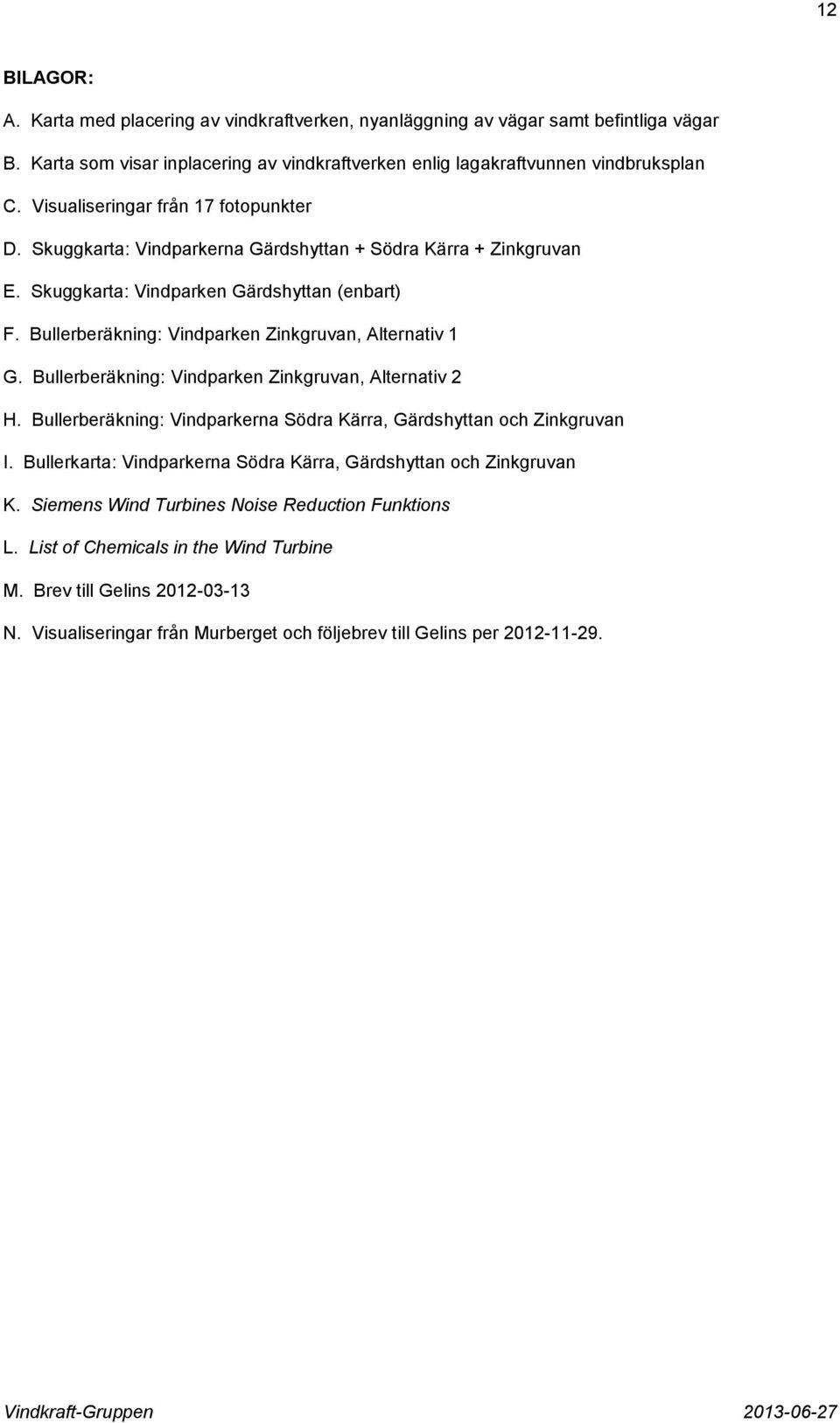

12 12 BILAGOR: A. Karta med placering av vindkraftverken, nyanläggning av vägar samt befintliga vägar B. Karta som visar inplacering av vindkraftverken enlig lagakraftvunnen vindbruksplan C. Visualiseringar från 17 fotopunkter D. Skuggkarta: Vindparkerna Gärdshyttan + Södra Kärra + Zinkgruvan E. Skuggkarta: Vindparken Gärdshyttan (enbart) F. Bullerberäkning: Vindparken Zinkgruvan, Alternativ 1 G. Bullerberäkning: Vindparken Zinkgruvan, Alternativ 2 H. Bullerberäkning: Vindparkerna Södra Kärra, Gärdshyttan och Zinkgruvan I. Bullerkarta: Vindparkerna Södra Kärra, Gärdshyttan och Zinkgruvan K. Siemens Wind Turbines Noise Reduction Funktions L. List of Chemicals in the Wind Turbine M. Brev till Gelins N. Visualiseringar från Murberget och följebrev till Gelins per
