1 Användarmanual ver 1.9 ProUnit By Swegon AB Användarmanual ProUnit, Swegon AB

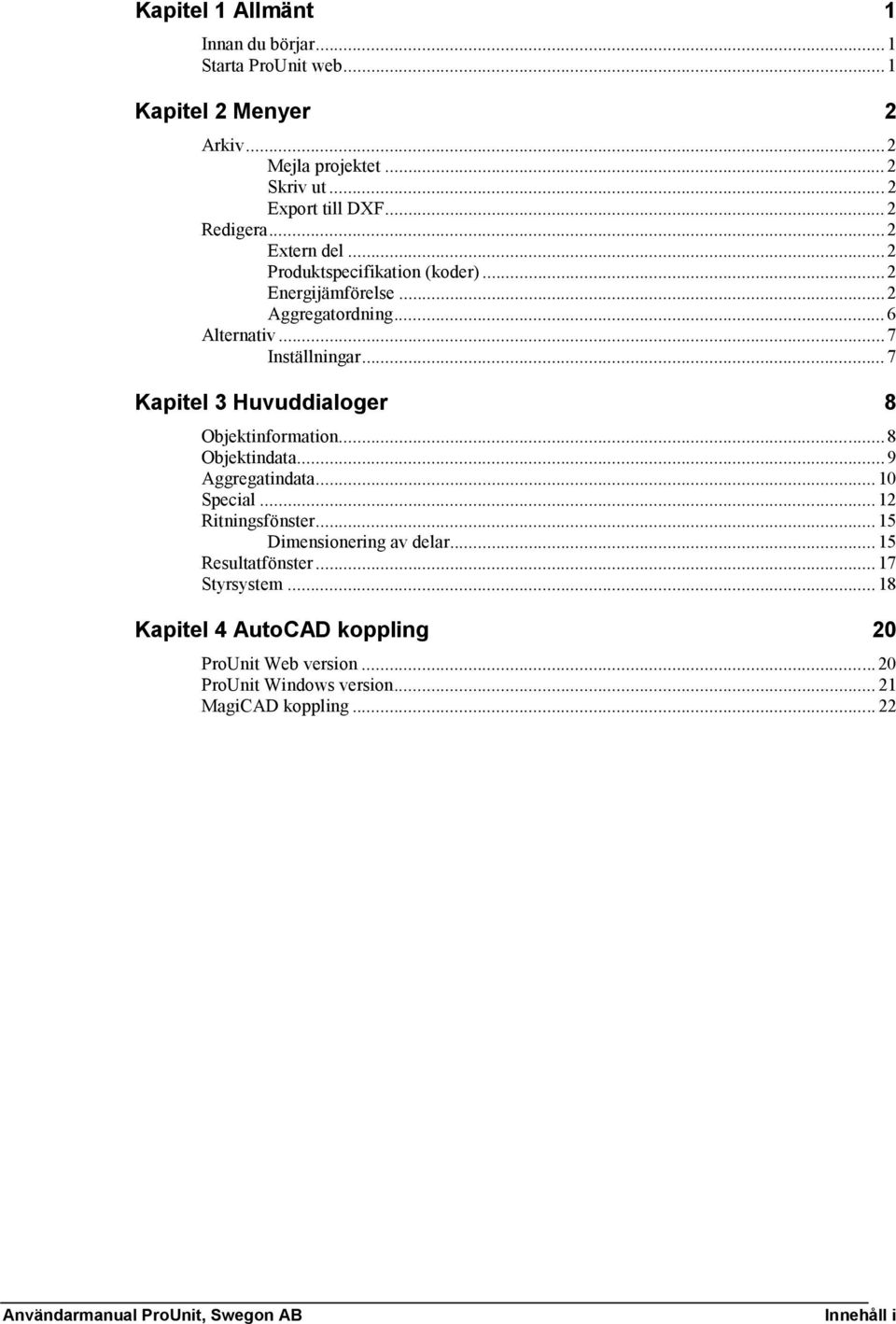

2 Kapitel 1 Allmänt 1 Innan du börjar...1 Starta ProUnit web...1 Kapitel 2 Menyer 2 Arkiv...2 Mejla projektet...2 Skriv ut...2 Export till DXF...2 Redigera...2 Extern del...2 Produktspecifikation (koder)...2 Energijämförelse...2 Aggregatordning...6 Alternativ...7 Inställningar...7 Kapitel 3 Huvuddialoger 8 Objektinformation...8 Objektindata...9 Aggregatindata Special Ritningsfönster Dimensionering av delar Resultatfönster Styrsystem Kapitel 4 AutoCAD koppling 20 ProUnit Web version ProUnit Windows version MagiCAD koppling Användarmanual ProUnit, Swegon AB Innehåll i

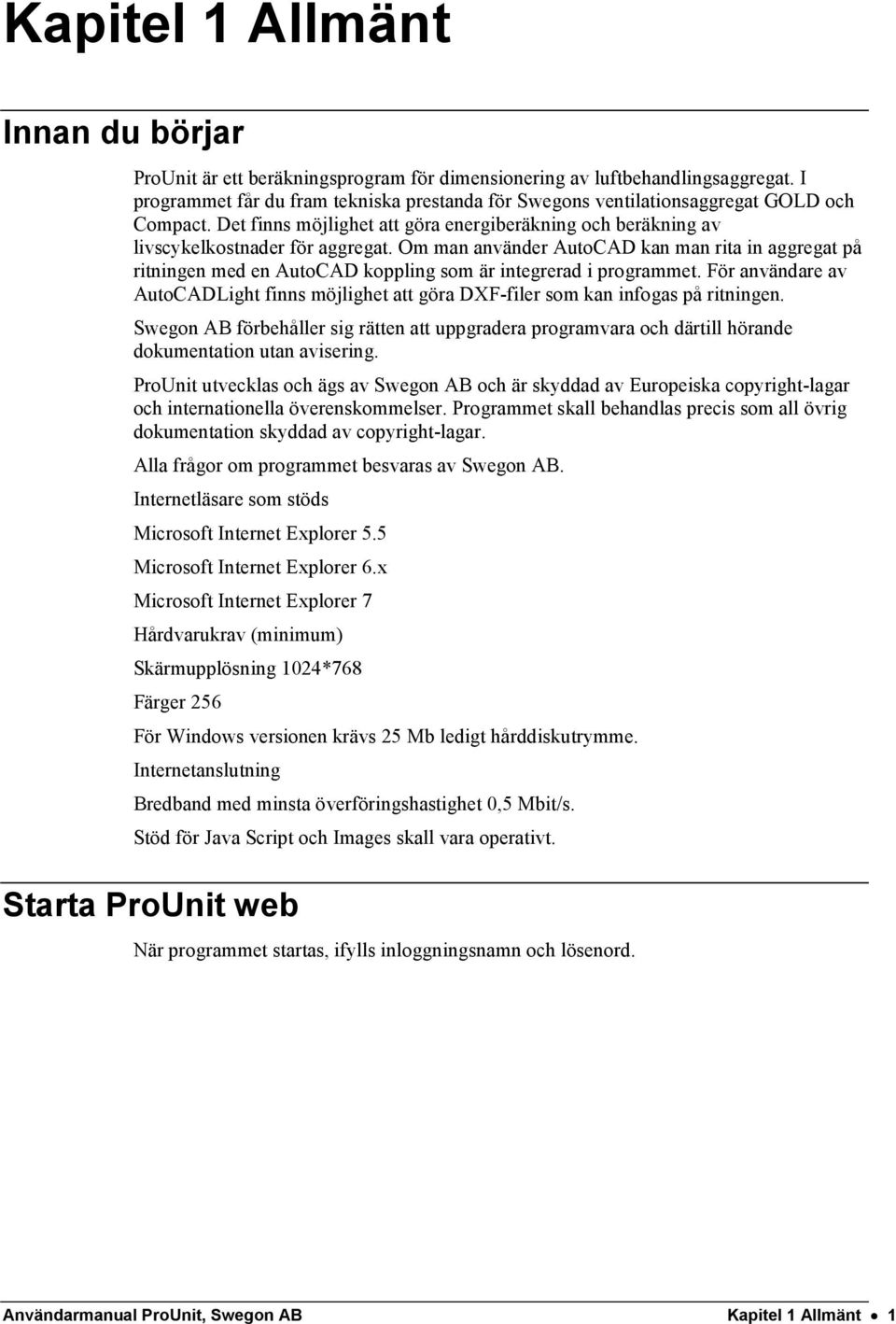

3 Kapitel 1 Allmänt Innan du börjar ProUnit är ett beräkningsprogram för dimensionering av luftbehandlingsaggregat. I programmet får du fram tekniska prestanda för Swegons ventilationsaggregat GOLD och Compact. Det finns möjlighet att göra energiberäkning och beräkning av livscykelkostnader för aggregat. Om man använder AutoCAD kan man rita in aggregat på ritningen med en AutoCAD koppling som är integrerad i programmet. För användare av AutoCADLight finns möjlighet att göra DXF-filer som kan infogas på ritningen. Swegon AB förbehåller sig rätten att uppgradera programvara och därtill hörande dokumentation utan avisering. ProUnit utvecklas och ägs av Swegon AB och är skyddad av Europeiska copyright-lagar och internationella överenskommelser. Programmet skall behandlas precis som all övrig dokumentation skyddad av copyright-lagar. Alla frågor om programmet besvaras av Swegon AB. Internetläsare som stöds Microsoft Internet Explorer 5.5 Microsoft Internet Explorer 6.x Microsoft Internet Explorer 7 Hårdvarukrav (minimum) Skärmupplösning 1024*768 Färger 256 För Windows versionen krävs 25 Mb ledigt hårddiskutrymme. Internetanslutning Bredband med minsta överföringshastighet 0,5 Mbit/s. Stöd för Java Script och Images skall vara operativt. Starta ProUnit web När programmet startas, ifylls inloggningsnamn och lösenord. Användarmanual ProUnit, Swegon AB Kapitel 1 Allmänt 1

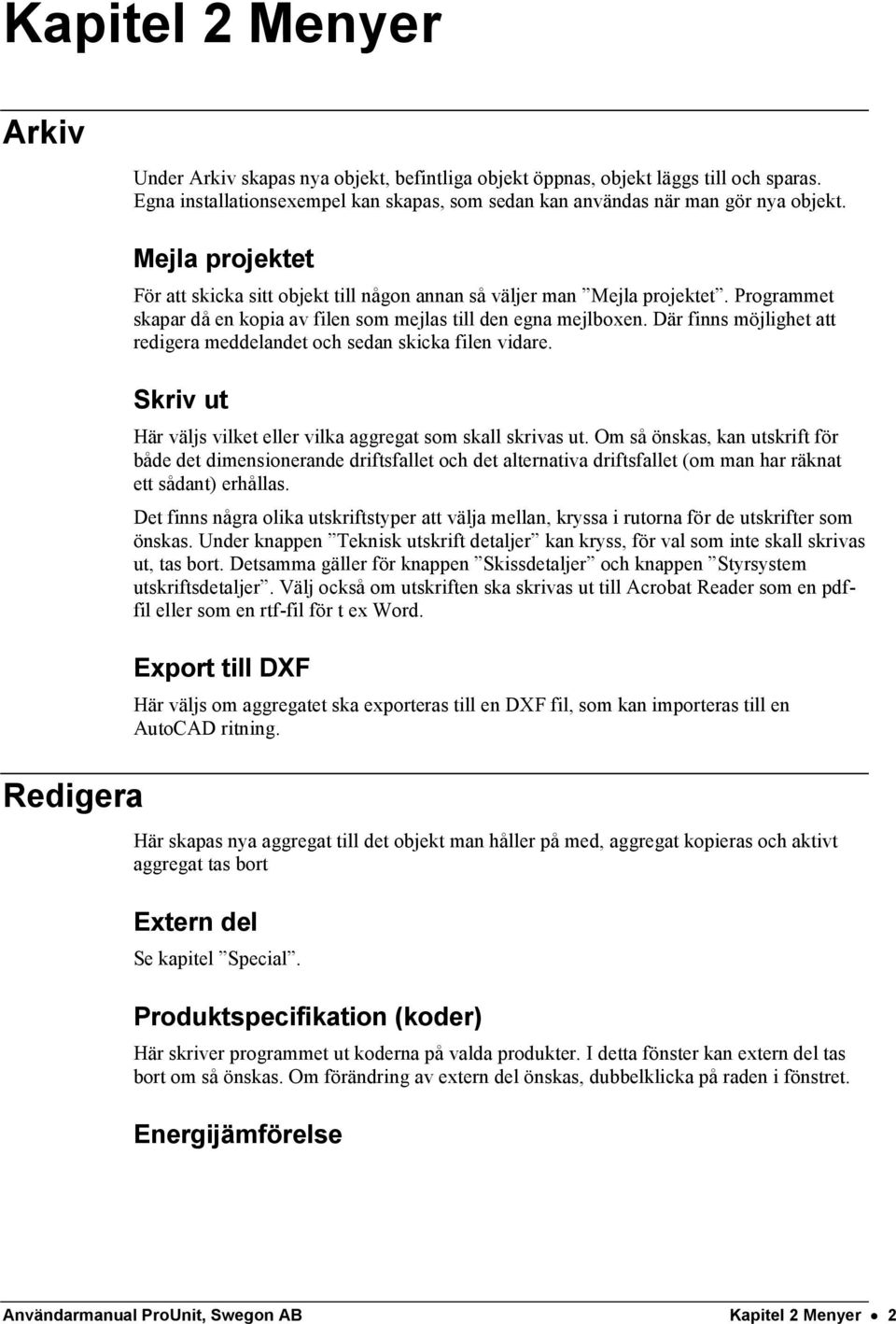

4 Kapitel 2 Menyer Arkiv Under Arkiv skapas nya objekt, befintliga objekt öppnas, objekt läggs till och sparas. Egna installationsexempel kan skapas, som sedan kan användas när man gör nya objekt. Redigera Mejla projektet För att skicka sitt objekt till någon annan så väljer man Mejla projektet. Programmet skapar då en kopia av filen som mejlas till den egna mejlboxen. Där finns möjlighet att redigera meddelandet och sedan skicka filen vidare. Skriv ut Här väljs vilket eller vilka aggregat som skall skrivas ut. Om så önskas, kan utskrift för både det dimensionerande driftsfallet och det alternativa driftsfallet (om man har räknat ett sådant) erhållas. Det finns några olika utskriftstyper att välja mellan, kryssa i rutorna för de utskrifter som önskas. Under knappen Teknisk utskrift detaljer kan kryss, för val som inte skall skrivas ut, tas bort. Detsamma gäller för knappen Skissdetaljer och knappen Styrsystem utskriftsdetaljer. Välj också om utskriften ska skrivas ut till Acrobat Reader som en pdffil eller som en rtf-fil för t ex Word. Export till DXF Här väljs om aggregatet ska exporteras till en DXF fil, som kan importeras till en AutoCAD ritning. Här skapas nya aggregat till det objekt man håller på med, aggregat kopieras och aktivt aggregat tas bort Extern del Se kapitel Special. Produktspecifikation (koder) Här skriver programmet ut koderna på valda produkter. I detta fönster kan extern del tas bort om så önskas. Om förändring av extern del önskas, dubbelklicka på raden i fönstret. Energijämförelse Användarmanual ProUnit, Swegon AB Kapitel 2 Menyer 2

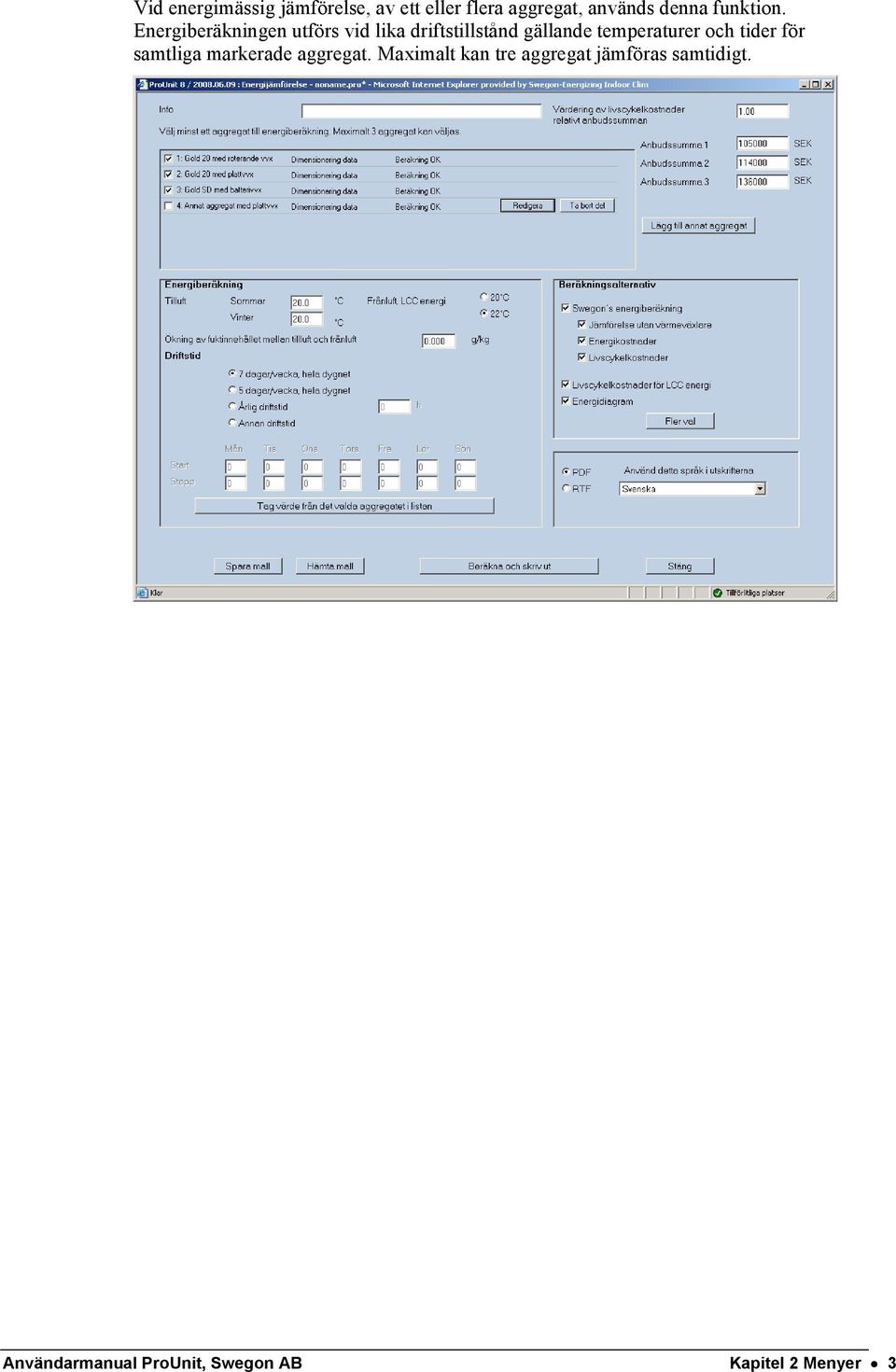

5 Vid energimässig jämförelse, av ett eller flera aggregat, används denna funktion. Energiberäkningen utförs vid lika driftstillstånd gällande temperaturer och tider för samtliga markerade aggregat. Maximalt kan tre aggregat jämföras samtidigt. Användarmanual ProUnit, Swegon AB Kapitel 2 Menyer 3

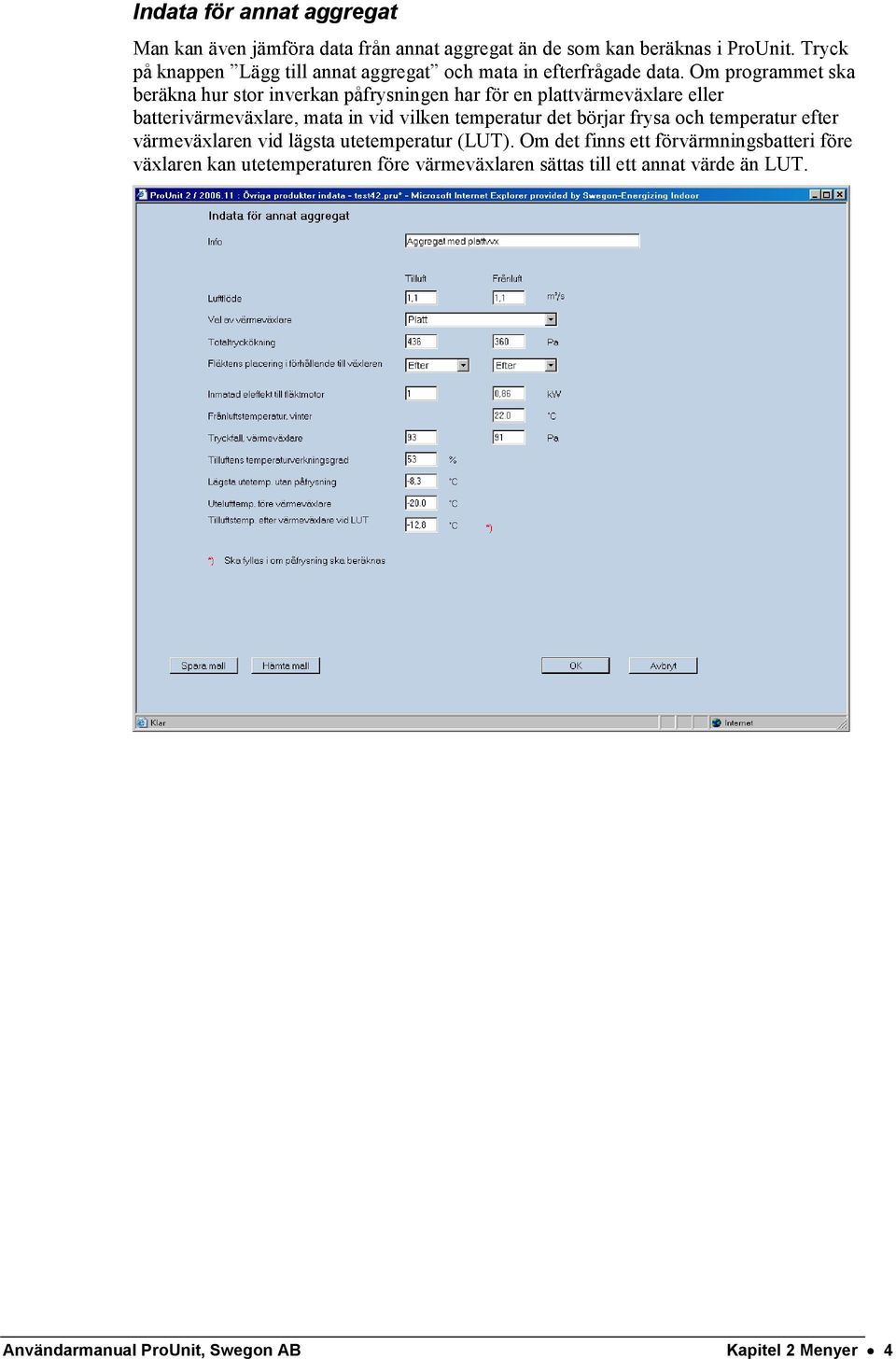

6 Indata för annat aggregat Man kan även jämföra data från annat aggregat än de som kan beräknas i ProUnit. Tryck på knappen Lägg till annat aggregat och mata in efterfrågade data. Om programmet ska beräkna hur stor inverkan påfrysningen har för en plattvärmeväxlare eller batterivärmeväxlare, mata in vid vilken temperatur det börjar frysa och temperatur efter värmeväxlaren vid lägsta utetemperatur (LUT). Om det finns ett förvärmningsbatteri före växlaren kan utetemperaturen före värmeväxlaren sättas till ett annat värde än LUT. Användarmanual ProUnit, Swegon AB Kapitel 2 Menyer 4

7 Beräkningsalternativ Fler val Se nedan för en beskrivning av de olika valen. Valen ska ses som tre separata funktioner, eftersom det inte är möjligt att lägga ihop effekten av flera funktioner för en och samma beräkning. Jämför med densitetskorrigering I Gold aggregatet finns en funktion som gör att frånluftsflödet hålls konstant hela året. För andra aggregat som saknar denna funktion kommer frånluftsflödet blir högre vintertid när densiteten på luften vid avluftsfläkten ökar. Detta eftersom fläkten är placerad på den kalla sidan av värmeväxlaren. Denna funktion räknar storleken på besparingen av uppvärmningsenergin i byggnaden på grund av minskad infiltration. Jämför med Cooling BOOST Cooling BOOST är en funktion i Gold aggregatet. När kylbehov föreligger, ökas luftflödet och temperaturen på luften sänks för att bära in mer kyla. Det finns tre olika funktioner att välja på Komfort, Ekonomi och Sekvens. Komfort används när man har ett stort kylbehov och man då först startar kylmaskinen och sedan ökar flödet. Ekonomi används när man först ökar flödet för att kyla med kallare uteluft och sedan startar kylmaskinen. Sekvens används när temperaturen minskas samtidigt som flödet ökas. För en mer utförlig beskrivning av de olika funktionerna se Swegons katalog. Storleken på värmelasten i rummet samt lägsta tillåtna tilluftstemperatur sommar anges. Dessutom anges relationen mellan storleken på flödet som krävs för att klara komfortkraven vintertid och det dimensionerande flödet sommartid. Energiberäkningen jämför de två fallen; aggregatet skulle ha körts på det dimensionerade kylflödet hela året och att flödet bara ökas när kylbehov föreligger. Jämför med årstidskorrigerat flöde Denna funktion i GOLD-aggregatet sänker flödet under en del av året för att spara energi. Flödet sänks när temperaturen går under Starttemperatur för nedvarvning och sänks kontinuerligt ned till Stopptemperatur för nedvarvning. Flödet hålls sedan på denna nivå till lägsta utetemperatur nås. Storleken på tillåten flödesminskning skrivs in, hygienkraven ska givetvis uppfyllas. Användarmanual ProUnit, Swegon AB Kapitel 2 Menyer 5

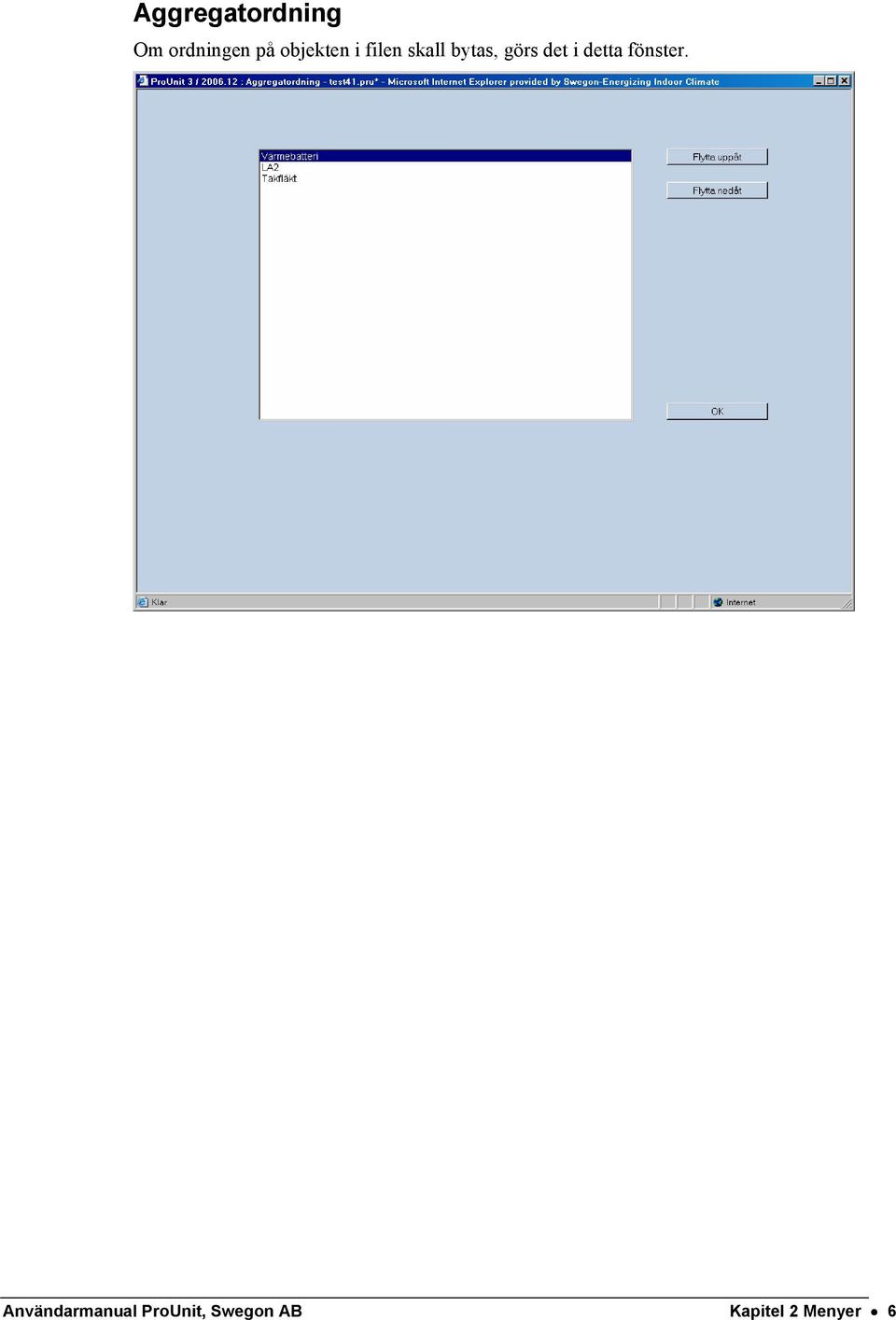

8 Aggregatordning Om ordningen på objekten i filen skall bytas, görs det i detta fönster. Användarmanual ProUnit, Swegon AB Kapitel 2 Menyer 6

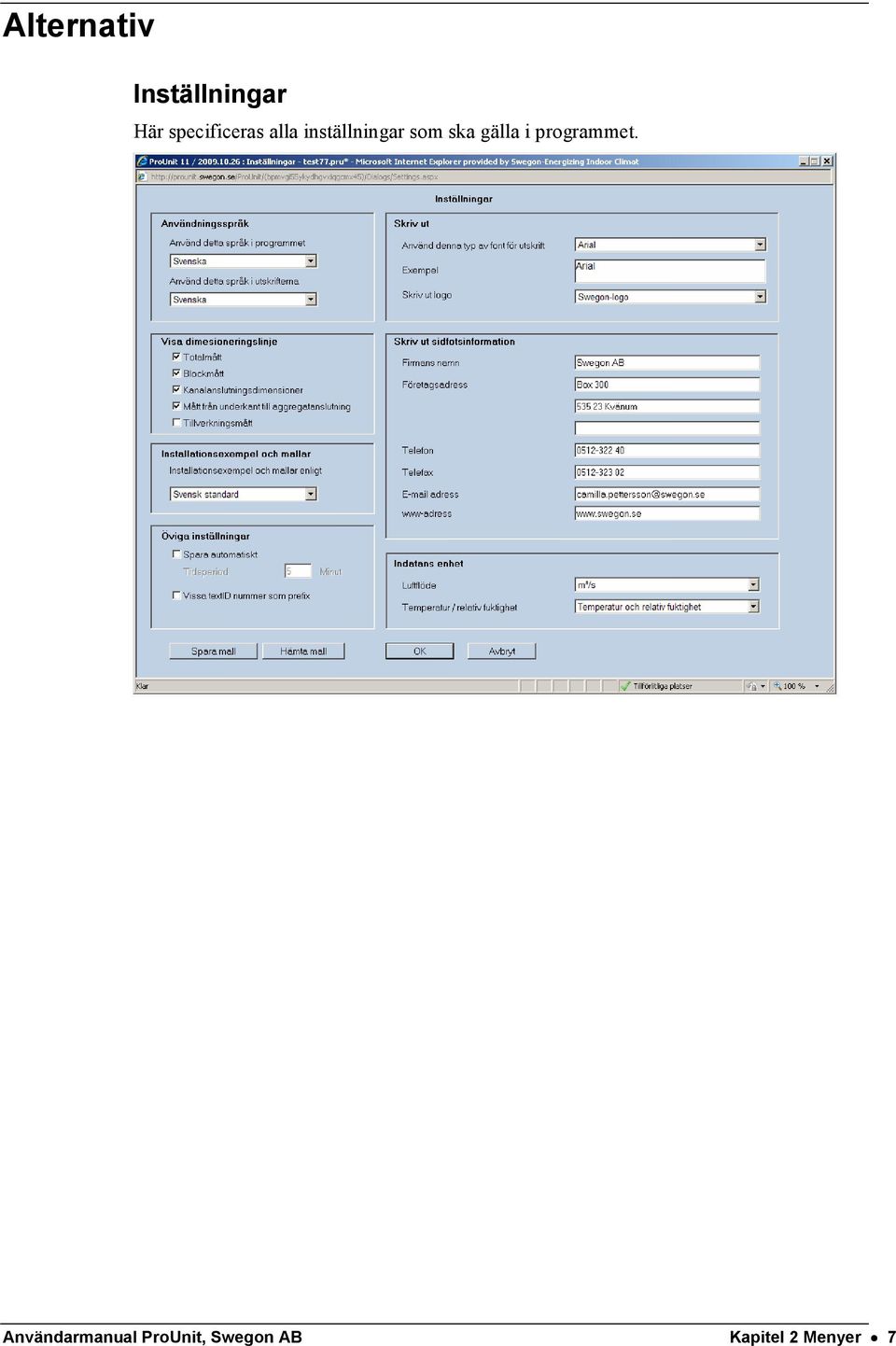

9 Alternativ Inställningar Här specificeras alla inställningar som ska gälla i programmet. Användarmanual ProUnit, Swegon AB Kapitel 2 Menyer 7

10 Kapitel 3 Huvuddialoger Objektinformation Det första fönstret i programmet är Objektinformationen. Fyll i projekt, kundens namn och referenser. Om ett aggregat skall köras i programmet utan att sparas, gå bara vidare i programmet. Det är inte nödvändigt att skapa en fil för att kunna beräkna. OBS! Om ett objekt skall sparas, gå direkt till Arkiv, välj Spara och ge objektet ett namn. Underhåll; Denna ruta innehåller planerade driftsstopp på servern. Meddelande; Här skrivs nyheter och information som rör programmet. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 8

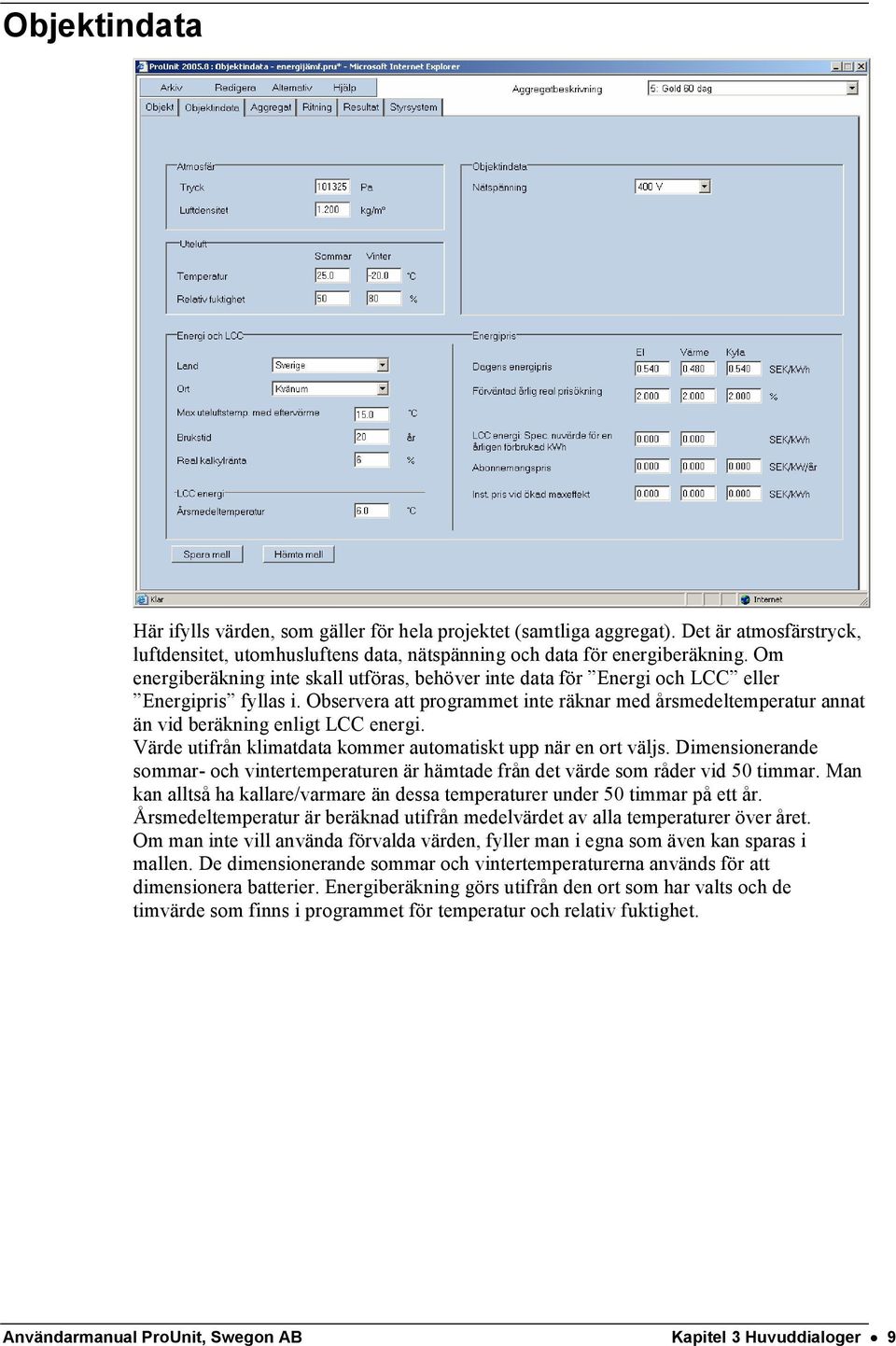

11 Objektindata Här ifylls värden, som gäller för hela projektet (samtliga aggregat). Det är atmosfärstryck, luftdensitet, utomhusluftens data, nätspänning och data för energiberäkning. Om energiberäkning inte skall utföras, behöver inte data för Energi och LCC eller Energipris fyllas i. Observera att programmet inte räknar med årsmedeltemperatur annat än vid beräkning enligt LCC energi. Värde utifrån klimatdata kommer automatiskt upp när en ort väljs. Dimensionerande sommar- och vintertemperaturen är hämtade från det värde som råder vid 50 timmar. Man kan alltså ha kallare/varmare än dessa temperaturer under 50 timmar på ett år. Årsmedeltemperatur är beräknad utifrån medelvärdet av alla temperaturer över året. Om man inte vill använda förvalda värden, fyller man i egna som även kan sparas i mallen. De dimensionerande sommar och vintertemperaturerna används för att dimensionera batterier. Energiberäkning görs utifrån den ort som har valts och de timvärde som finns i programmet för temperatur och relativ fuktighet. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 9

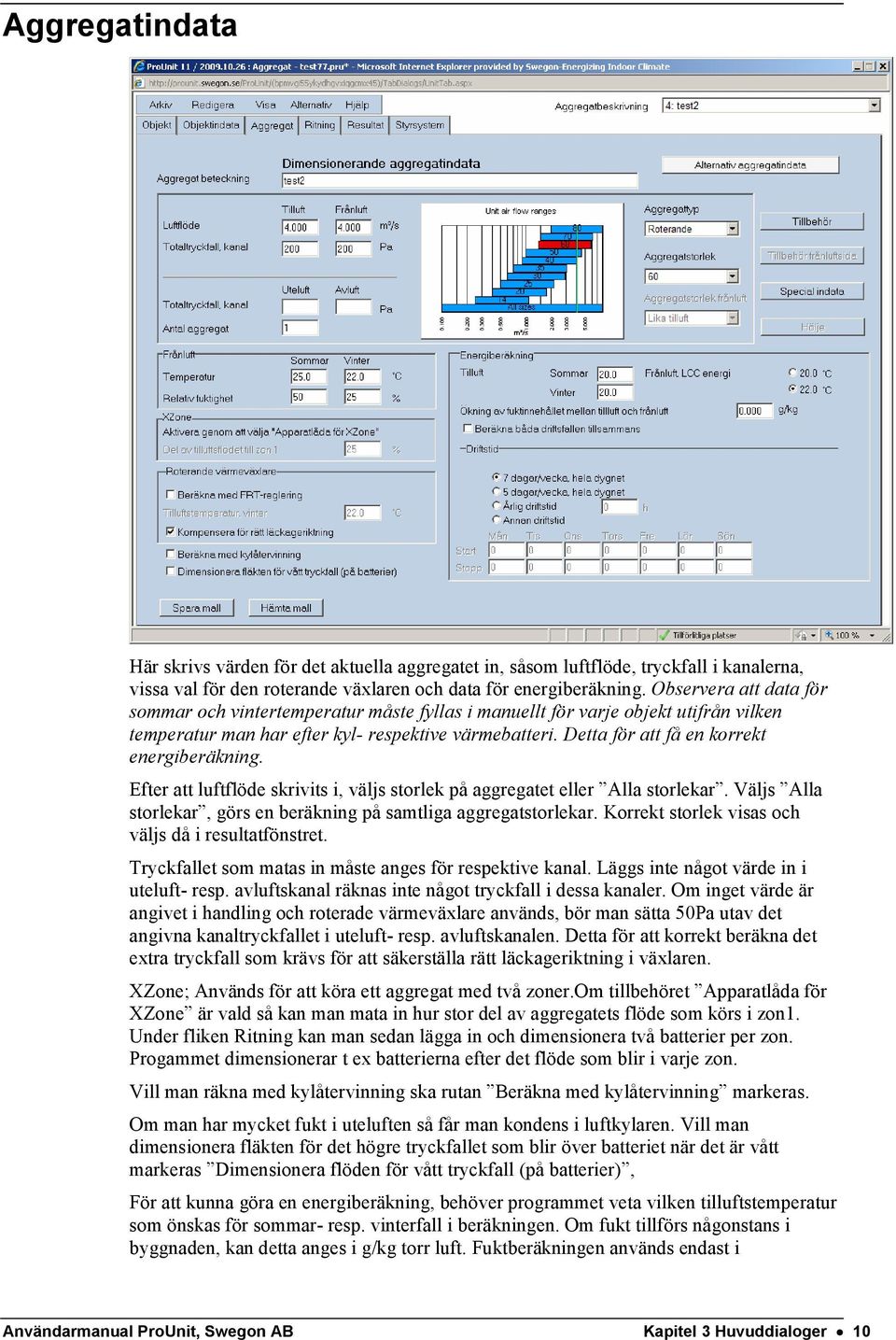

12 Aggregatindata Här skrivs värden för det aktuella aggregatet in, såsom luftflöde, tryckfall i kanalerna, vissa val för den roterande växlaren och data för energiberäkning. Observera att data för sommar och vintertemperatur måste fyllas i manuellt för varje objekt utifrån vilken temperatur man har efter kyl- respektive värmebatteri. Detta för att få en korrekt energiberäkning. Efter att luftflöde skrivits i, väljs storlek på aggregatet eller Alla storlekar. Väljs Alla storlekar, görs en beräkning på samtliga aggregatstorlekar. Korrekt storlek visas och väljs då i resultatfönstret. Tryckfallet som matas in måste anges för respektive kanal. Läggs inte något värde in i uteluft- resp. avluftskanal räknas inte något tryckfall i dessa kanaler. Om inget värde är angivet i handling och roterade värmeväxlare används, bör man sätta 50Pa utav det angivna kanaltryckfallet i uteluft- resp. avluftskanalen. Detta för att korrekt beräkna det extra tryckfall som krävs för att säkerställa rätt läckageriktning i växlaren. XZone; Används för att köra ett aggregat med två zoner.om tillbehöret Apparatlåda för XZone är vald så kan man mata in hur stor del av aggregatets flöde som körs i zon1. Under fliken Ritning kan man sedan lägga in och dimensionera två batterier per zon. Progammet dimensionerar t ex batterierna efter det flöde som blir i varje zon. Vill man räkna med kylåtervinning ska rutan Beräkna med kylåtervinning markeras. Om man har mycket fukt i uteluften så får man kondens i luftkylaren. Vill man dimensionera fläkten för det högre tryckfallet som blir över batteriet när det är vått markeras Dimensionera flöden för vått tryckfall (på batterier), För att kunna göra en energiberäkning, behöver programmet veta vilken tilluftstemperatur som önskas för sommar- resp. vinterfall i beräkningen. Om fukt tillförs någonstans i byggnaden, kan detta anges i g/kg torr luft. Fuktberäkningen används endast i Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 10

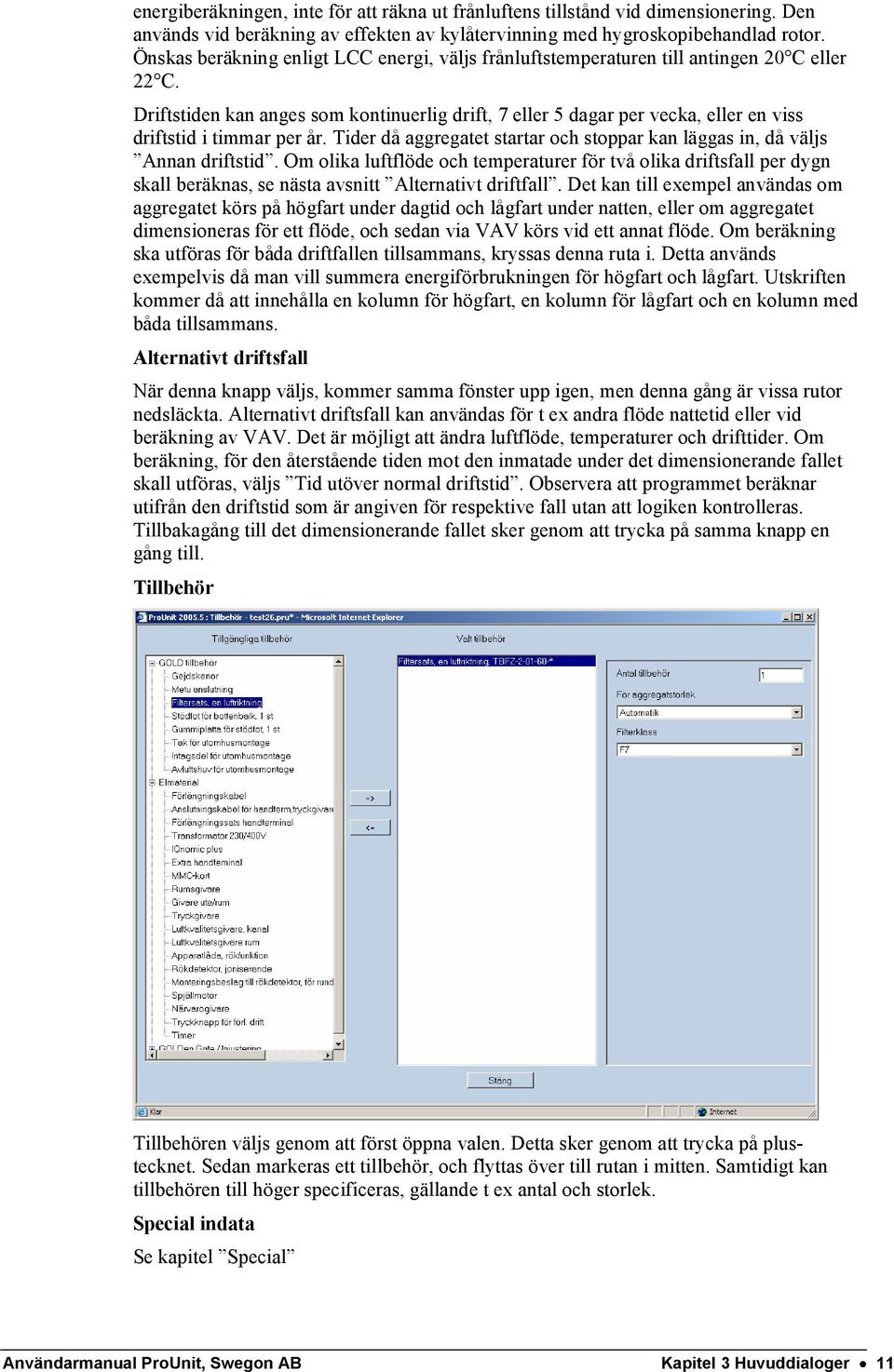

13 energiberäkningen, inte för att räkna ut frånluftens tillstånd vid dimensionering. Den används vid beräkning av effekten av kylåtervinning med hygroskopibehandlad rotor. Önskas beräkning enligt LCC energi, väljs frånluftstemperaturen till antingen 20 C eller 22 C. Driftstiden kan anges som kontinuerlig drift, 7 eller 5 dagar per vecka, eller en viss driftstid i timmar per år. Tider då aggregatet startar och stoppar kan läggas in, då väljs Annan driftstid. Om olika luftflöde och temperaturer för två olika driftsfall per dygn skall beräknas, se nästa avsnitt Alternativt driftfall. Det kan till exempel användas om aggregatet körs på högfart under dagtid och lågfart under natten, eller om aggregatet dimensioneras för ett flöde, och sedan via VAV körs vid ett annat flöde. Om beräkning ska utföras för båda driftfallen tillsammans, kryssas denna ruta i. Detta används exempelvis då man vill summera energiförbrukningen för högfart och lågfart. Utskriften kommer då att innehålla en kolumn för högfart, en kolumn för lågfart och en kolumn med båda tillsammans. Alternativt driftsfall När denna knapp väljs, kommer samma fönster upp igen, men denna gång är vissa rutor nedsläckta. Alternativt driftsfall kan användas för t ex andra flöde nattetid eller vid beräkning av VAV. Det är möjligt att ändra luftflöde, temperaturer och drifttider. Om beräkning, för den återstående tiden mot den inmatade under det dimensionerande fallet skall utföras, väljs Tid utöver normal driftstid. Observera att programmet beräknar utifrån den driftstid som är angiven för respektive fall utan att logiken kontrolleras. Tillbakagång till det dimensionerande fallet sker genom att trycka på samma knapp en gång till. Tillbehör Tillbehören väljs genom att först öppna valen. Detta sker genom att trycka på plustecknet. Sedan markeras ett tillbehör, och flyttas över till rutan i mitten. Samtidigt kan tillbehören till höger specificeras, gällande t ex antal och storlek. Special indata Se kapitel Special Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 11

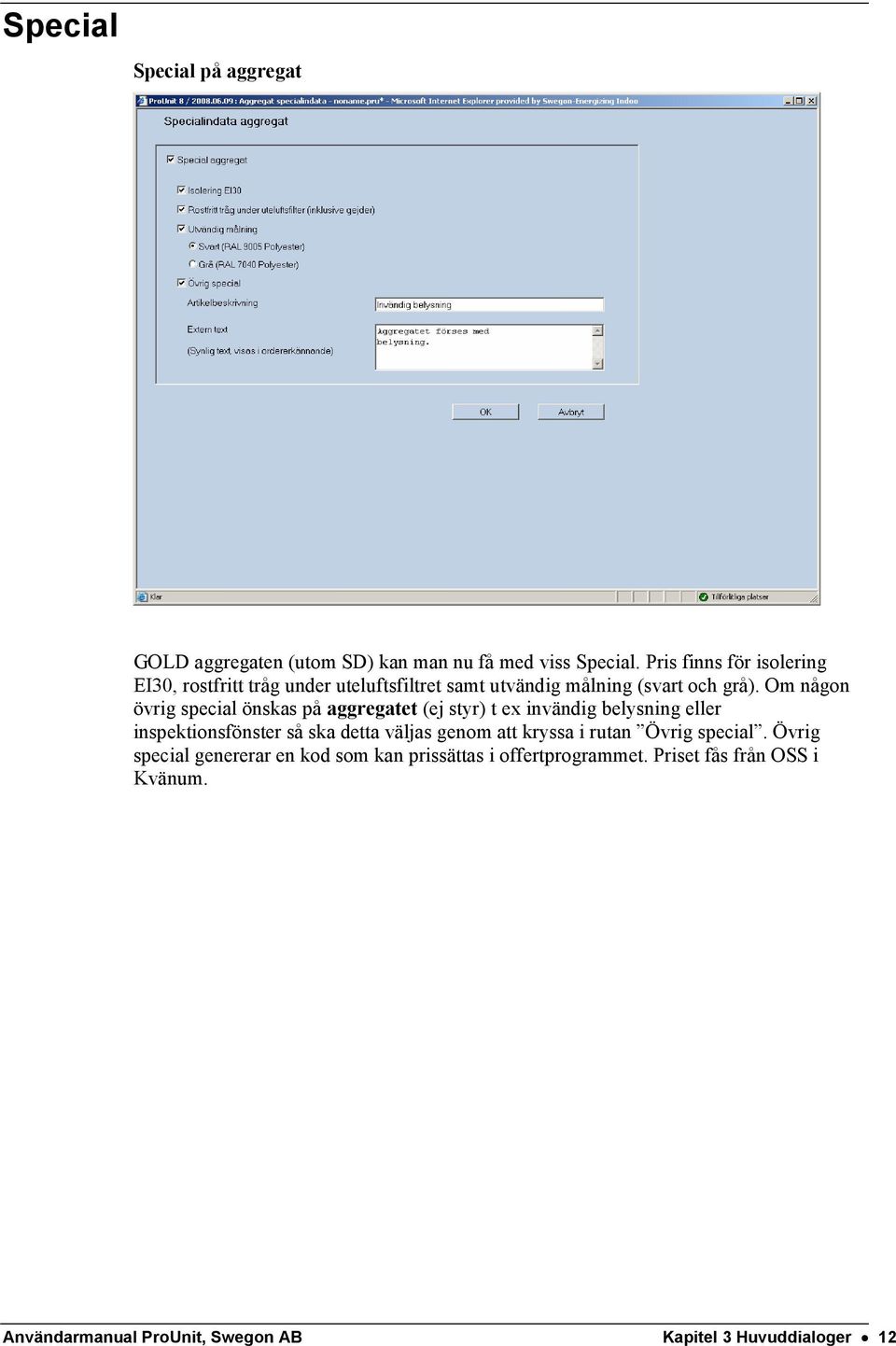

14 Special Special på aggregat GOLD aggregaten (utom SD) kan man nu få med viss Special. Pris finns för isolering EI30, rostfritt tråg under uteluftsfiltret samt utvändig målning (svart och grå). Om någon övrig special önskas på aggregatet (ej styr) t ex invändig belysning eller inspektionsfönster så ska detta väljas genom att kryssa i rutan Övrig special. Övrig special genererar en kod som kan prissättas i offertprogrammet. Priset fås från OSS i Kvänum. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 12

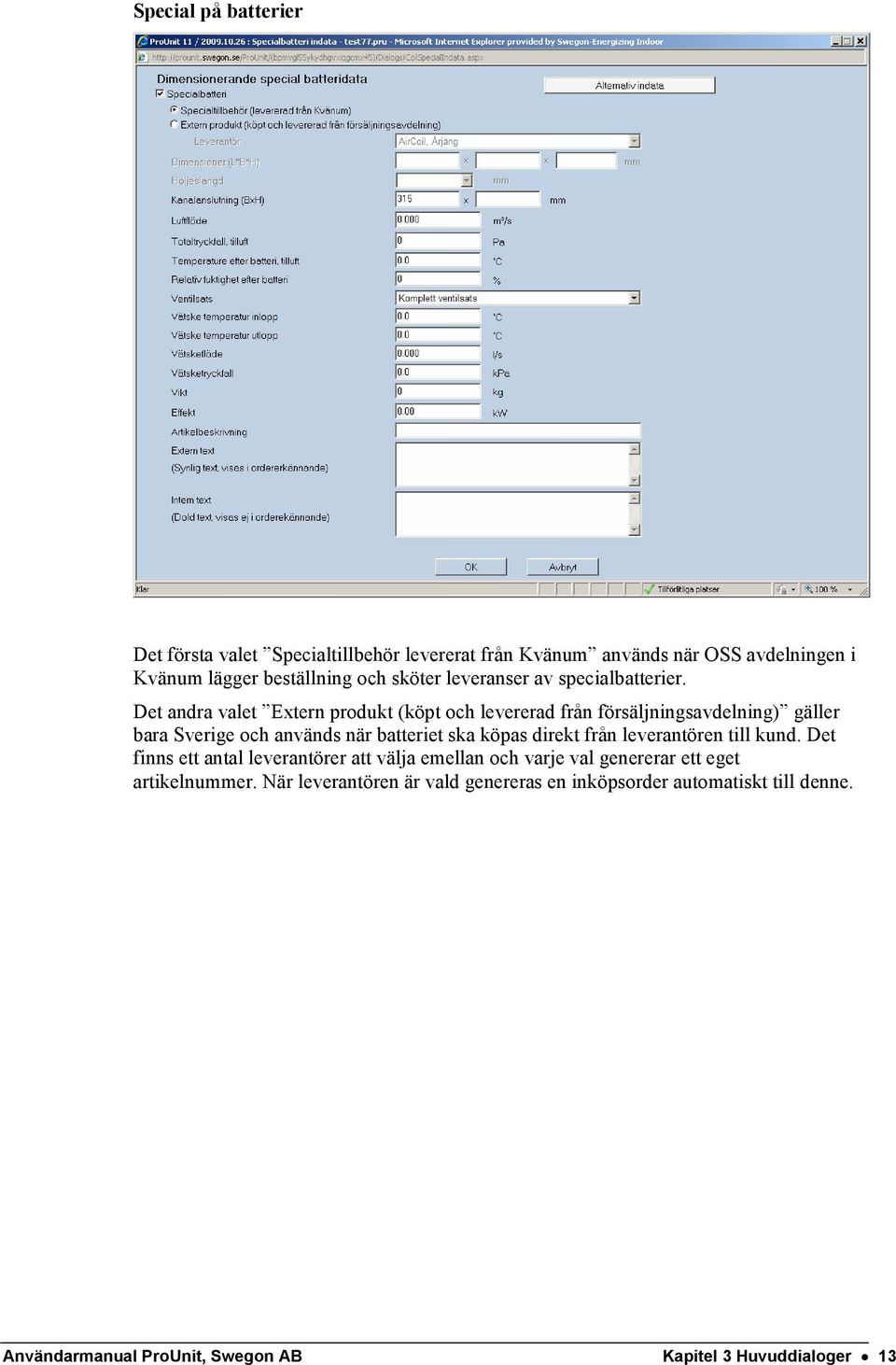

15 Special på batterier Det första valet Specialtillbehör levererat från Kvänum används när OSS avdelningen i Kvänum lägger beställning och sköter leveranser av specialbatterier. Det andra valet Extern produkt (köpt och levererad från försäljningsavdelning) gäller bara Sverige och används när batteriet ska köpas direkt från leverantören till kund. Det finns ett antal leverantörer att välja emellan och varje val genererar ett eget artikelnummer. När leverantören är vald genereras en inköpsorder automatiskt till denne. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 13

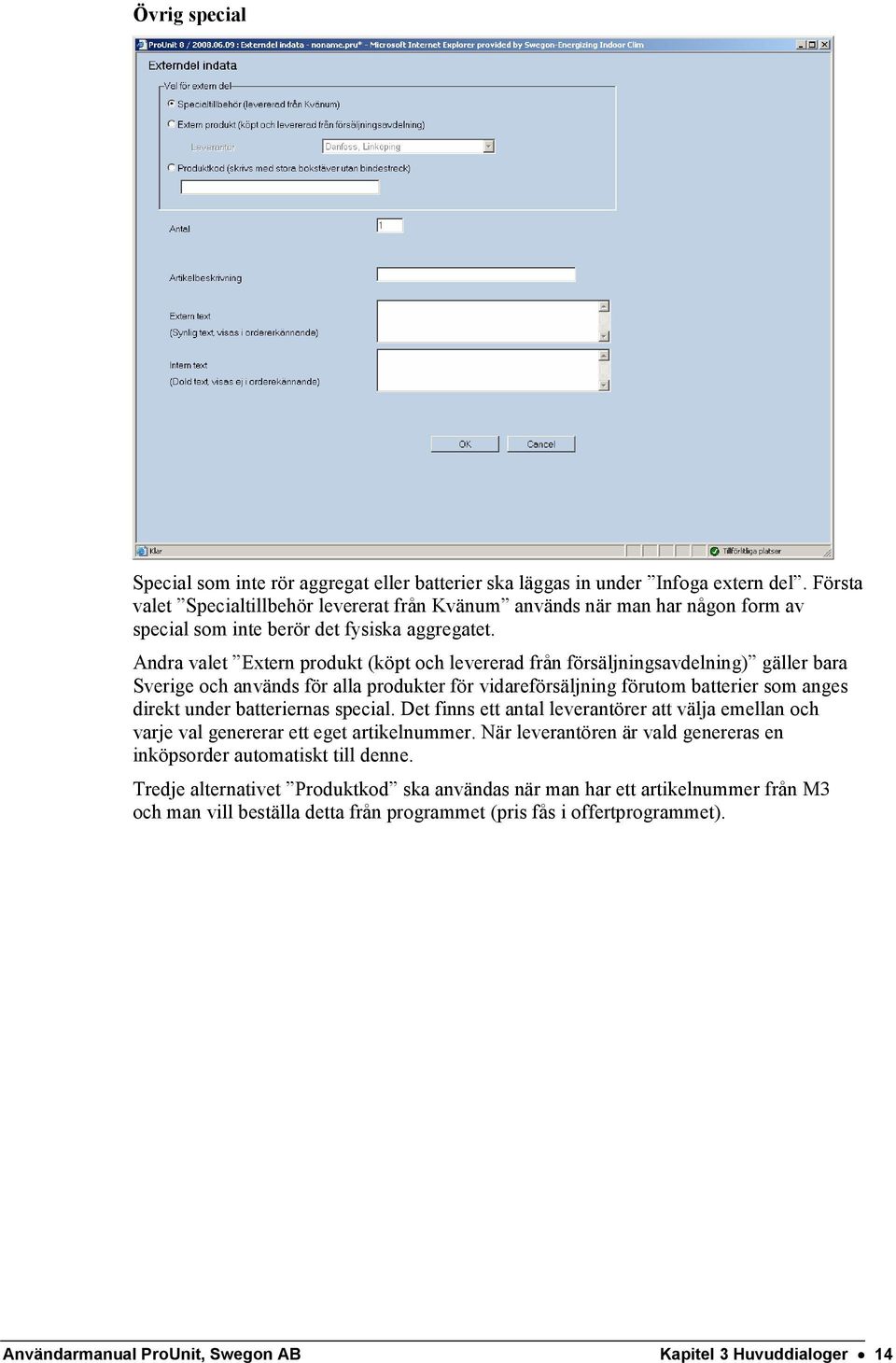

16 Övrig special Special som inte rör aggregat eller batterier ska läggas in under Infoga extern del. Första valet Specialtillbehör levererat från Kvänum används när man har någon form av special som inte berör det fysiska aggregatet. Andra valet Extern produkt (köpt och levererad från försäljningsavdelning) gäller bara Sverige och används för alla produkter för vidareförsäljning förutom batterier som anges direkt under batteriernas special. Det finns ett antal leverantörer att välja emellan och varje val genererar ett eget artikelnummer. När leverantören är vald genereras en inköpsorder automatiskt till denne. Tredje alternativet Produktkod ska användas när man har ett artikelnummer från M3 och man vill beställa detta från programmet (pris fås i offertprogrammet). Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 14

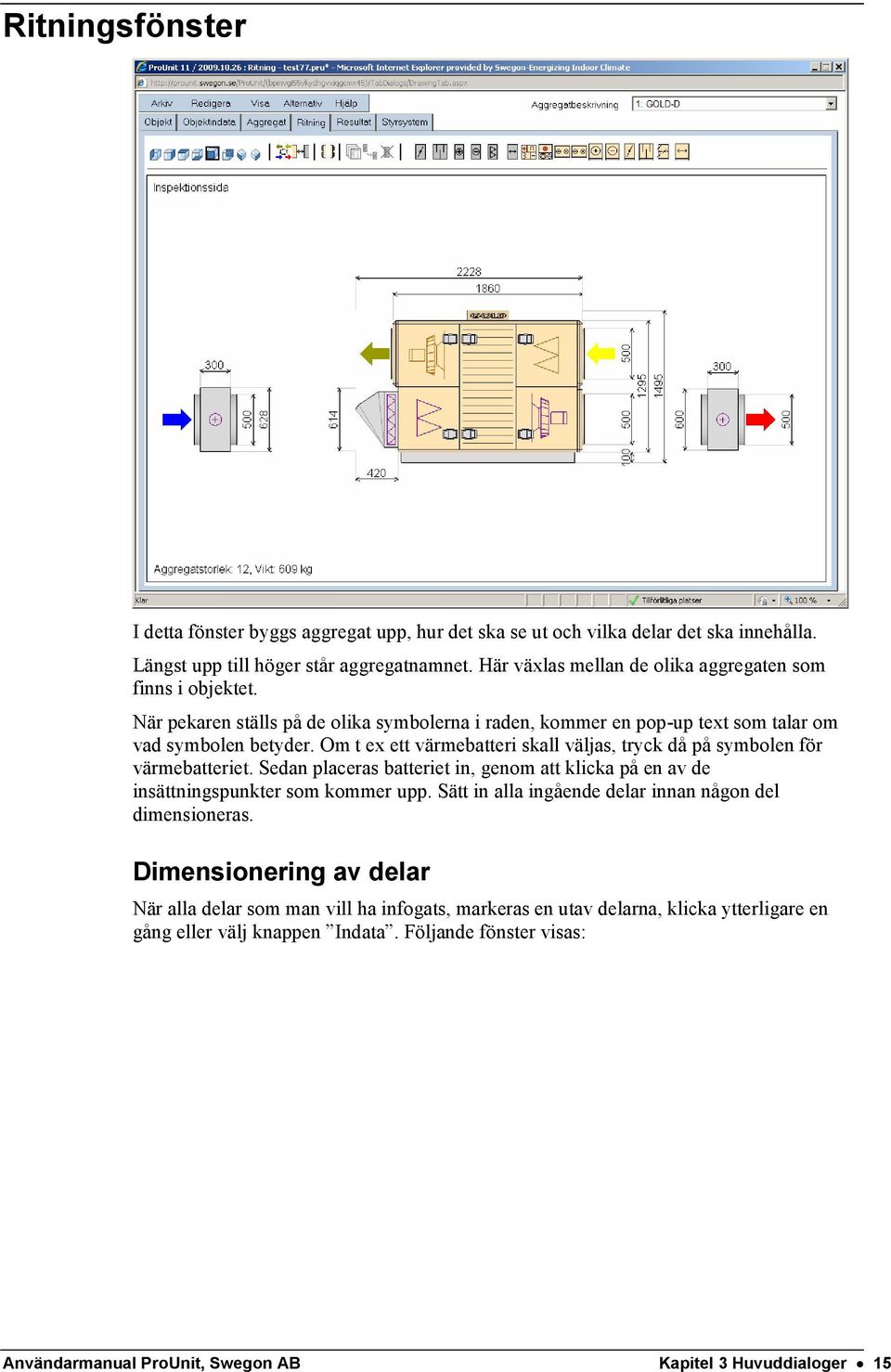

17 Ritningsfönster I detta fönster byggs aggregat upp, hur det ska se ut och vilka delar det ska innehålla. Längst upp till höger står aggregatnamnet. Här växlas mellan de olika aggregaten som finns i objektet. När pekaren ställs på de olika symbolerna i raden, kommer en pop-up text som talar om vad symbolen betyder. Om t ex ett värmebatteri skall väljas, tryck då på symbolen för värmebatteriet. Sedan placeras batteriet in, genom att klicka på en av de insättningspunkter som kommer upp. Sätt in alla ingående delar innan någon del dimensioneras. Dimensionering av delar När alla delar som man vill ha infogats, markeras en utav delarna, klicka ytterligare en gång eller välj knappen Indata. Följande fönster visas: Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 15

18 Här kan nu alla delar dimensioneras. Växla mellan delarna genom att markera dessa i rutan överst till höger. Till vissa delar finns tillbehör, som väljs under knappen Tillbehör. Om ett alternativt driftsfall beräknas, kan även delarna ha data som skiljer sig från dimensionerande data. Dessa läggs in när knappen Alternativt driftsfall väljs. Delen är låst, men för t ex batterier kan andra lufttemperaturer, annan effekt eller förändrad ingående vätsketemperatur läggas in. Det finns möjlighet att dimensionera batteriet för ett annat luftflöde än vad som är det dimensionerande på aggregatet. Exempelvis kan detta användas om man har ett aggregat som är dimensionerat för ett visst flöde vid sommarfallet och man under en del av året kör aggregatet på ett annat flöde. Luftvärmaren kan då dimensioneras för det lägre flödet. I redovisningen visas tryckfall och viss data för batteriet då för båda flödena (det dimensionerande på aggregatet och det flöde som skrivs in på batteriet). Observera att man inte behöver mata in ett luftflöde om det inte skiljer sig mot det dimensionerande. Inte heller om man har XZone, programmet vet hur stor del av flödet som ligger i respektive zon och dimensionerar batteriet efter detta. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 16

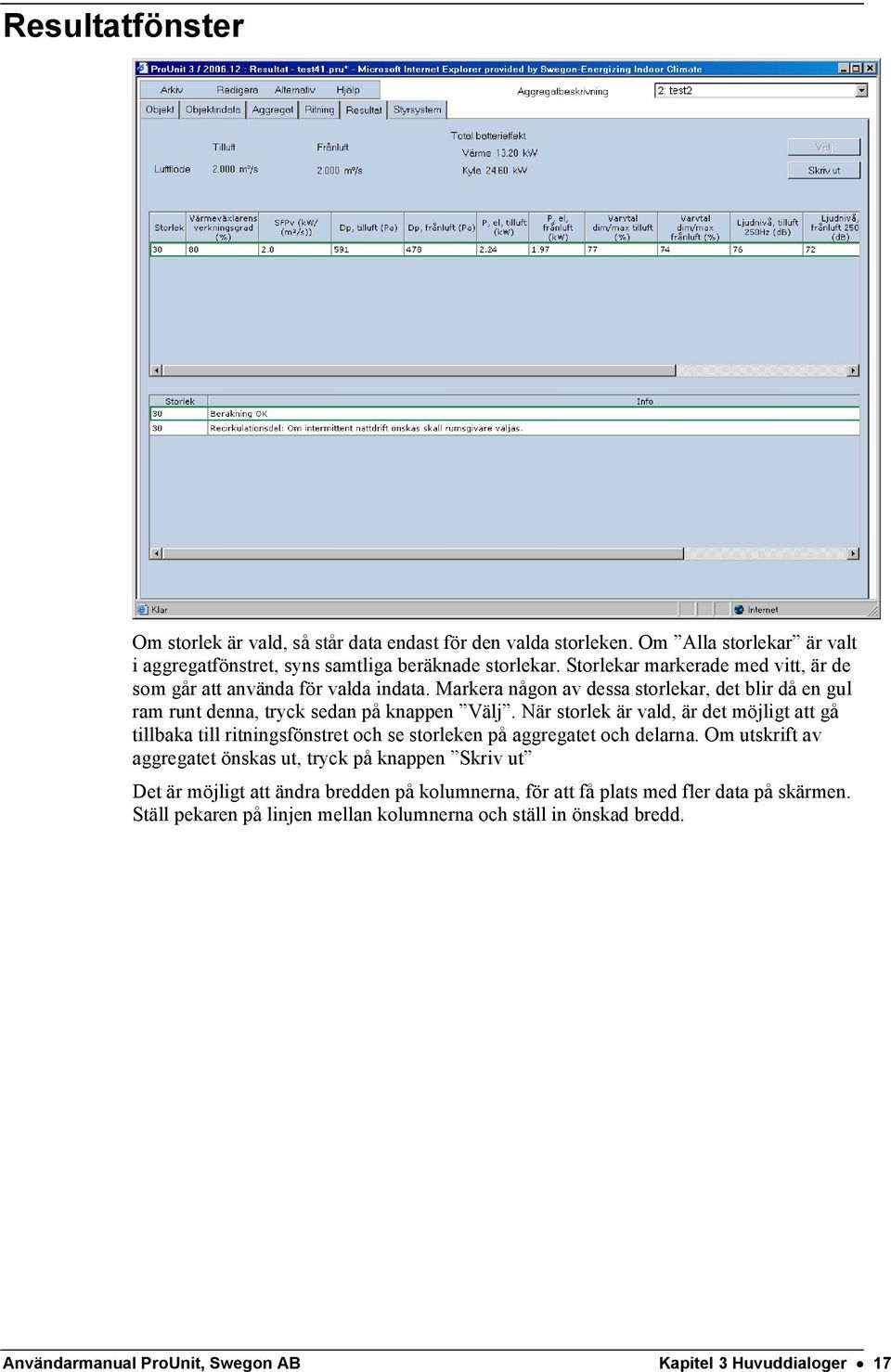

19 Resultatfönster Om storlek är vald, så står data endast för den valda storleken. Om Alla storlekar är valt i aggregatfönstret, syns samtliga beräknade storlekar. Storlekar markerade med vitt, är de som går att använda för valda indata. Markera någon av dessa storlekar, det blir då en gul ram runt denna, tryck sedan på knappen Välj. När storlek är vald, är det möjligt att gå tillbaka till ritningsfönstret och se storleken på aggregatet och delarna. Om utskrift av aggregatet önskas ut, tryck på knappen Skriv ut Det är möjligt att ändra bredden på kolumnerna, för att få plats med fler data på skärmen. Ställ pekaren på linjen mellan kolumnerna och ställ in önskad bredd. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 17

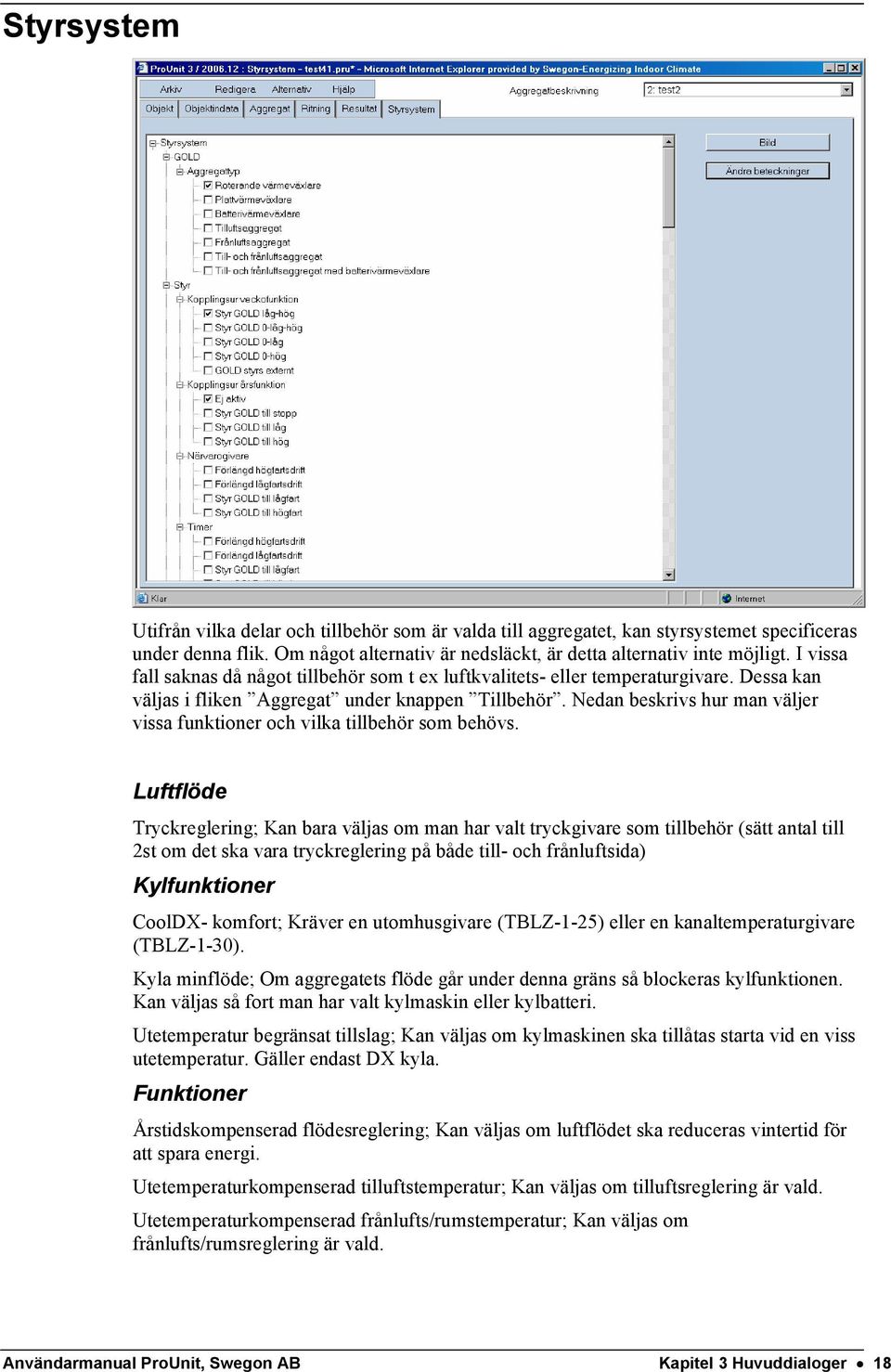

20 Styrsystem Utifrån vilka delar och tillbehör som är valda till aggregatet, kan styrsystemet specificeras under denna flik. Om något alternativ är nedsläckt, är detta alternativ inte möjligt. I vissa fall saknas då något tillbehör som t ex luftkvalitets- eller temperaturgivare. Dessa kan väljas i fliken Aggregat under knappen Tillbehör. Nedan beskrivs hur man väljer vissa funktioner och vilka tillbehör som behövs. Luftflöde Tryckreglering; Kan bara väljas om man har valt tryckgivare som tillbehör (sätt antal till 2st om det ska vara tryckreglering på både till- och frånluftsida) Kylfunktioner CoolDX- komfort; Kräver en utomhusgivare (TBLZ-1-25) eller en kanaltemperaturgivare (TBLZ-1-30). Kyla minflöde; Om aggregatets flöde går under denna gräns så blockeras kylfunktionen. Kan väljas så fort man har valt kylmaskin eller kylbatteri. Utetemperatur begränsat tillslag; Kan väljas om kylmaskinen ska tillåtas starta vid en viss utetemperatur. Gäller endast DX kyla. Funktioner Årstidskompenserad flödesreglering; Kan väljas om luftflödet ska reduceras vintertid för att spara energi. Utetemperaturkompenserad tilluftstemperatur; Kan väljas om tilluftsreglering är vald. Utetemperaturkompenserad frånlufts/rumstemperatur; Kan väljas om frånlufts/rumsreglering är vald. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 18

21 Sommarnattskylning; Kan alltid väljas om man vill att aggregatet ska starta nattetid för att kyla ned byggnaden. Avfrostning roterande värmeväxlare; Tryckgivare (TBLZ-1-23) måste vara vald för att funktionen ska kunna väljas. Intermittent nattvärme; Aggregatet startar på natten för att värma lokalen. Värmebatteri krävs och helst också en recirkulationsdel (dock inget krav). Dock måste rumstemperaturgivare (TBLZ-1-24) eller Givare ute/rum (TBLZ-1-25) väljas. Givare ute/rum (TBLZ-1-25) måste vara specificerad för att sitta i rum. Återluftsinblandning i sekvens, värme; Recirkulationsspjäll i ute/avluftskanal ska vara vald eller blandningsdel (Gold SD). Återluftsinblandning i sekvens, kyla; Recirkulationsspjäll i ute/avluftskanal ska vara vald eller blandningsdel (Gold SD). Blandningsdel; Väljs ihop med Gold SD. Morning Boost; Intermittent nattvärme ska vara vald. Heating Boost; Frånlufts/rumsreglering ska vara vald. Avfuktning tilluft; Kylbatteriet ska vara placerat före värmebatteriet (sett i luftriktningen) och dessutom ska Fuktgivare tilluftskanal (TBLZ ) vara vald. Brand-/rökutrustning Frånluft vid brand; Apparatlåda rökfunktion ska vara vald. Inställbart varvtal, frånluft vid brand; Frånluft vid brand ska vara vald för att denna ska kunna väljas. Swegon Factory/Shopping centre Spjällstyrning Booster; Om funktionen ska fungerar krävs en IQnomic plus modul (TBIQ- 1-1-aa) samt att en extern frånluft/rumstemperaturgivare (TBLZ-1-24, TBLZ-1-25 alt TBLZ-1-30) är vald under tillbehör. Om temperaturvärde erhålls från externt kommunikationsgränssnitt behövs inte temperaturgivare. Swegon Office Kylvattenstyrning; Till funktionen behövs en IQnomic plus modul (TBIQ-1-1-aa) samt en anliggningsgivare (TBLZ-1-32). Daggpunktsreglering; Funktion kräver att kylvattenstyrning är vald samt en fuktgivare i frånluftskanalen (TBLZ ). Rumssystem LUNA; Kan alltid väljas om så önskas. Användarmanual ProUnit, Swegon AB Kapitel 3 Huvuddialoger 19

22 Kapitel 4 AutoCAD koppling ProUnit Web version För att kunna lägga in aggregatet, t.ex. på en AutoCAD ritning, kan man skapa en dxf-fil som för över hela aggregatet som en fil. Ett bättre sätt är dock att använda ett tilläggsprogram, ProUnit CAD, som ligger på Swegons hemsida. Installationsfilen heter ProUnitMagiCAD connection x32 web.exe.om man istället använder 64-bitars operativ system används ProUnitMagiCAD connection x64 web.msi. ProUnit CAD är ett program som ger användaren större möjligheter att importera aggregatet och alla delar på ett bättre sätt. Man kan även välja om man vill lägga in aggregatet med batterier och övriga kanaldelar kopplade till aggregatet, eller om kanaldelarna ska placeras separat. Detta måste bestämmas i ProUnit innan filen sparas och förs över till CAD. Nedan beskrivs hur programmet ska installeras. 1. Installera programmet på datorn genom att köra filen som hämtats enligt ovan. Kontrollera att du har rättighet att installera program på datorn. 2. Se till att du har ett objekt som är skapat och sparat i ProUnit (*.pru). ProUnit ska sedan stängas av. 3. Starta AutoCAD. 4. Första gången programmet används måste ProUnit CAD verktygslådan laddas. Skriv menuload på kommandoraden. Ladda filen ProUnitCAD.mnu som ligger under C:/Program/Swegon/ProUnit. 5. Klicka på fläktsymbolen Draw unit, i ProUnitCAD verktygslådan, för att starta ProUnit och hämta ett aggregat. 6. Logga in i ProUnit med användarnamn och lösenord. 7. Hämta den fil (*.pru) varifrån aggregat ska importeras ifrån och välj aggregat. När ett aggregat markerats, tryck på Export to ACAD. Rutan nedan visas, denna talar om att aggregatet är överfört. Tryck OK för att stänga denna ruta. 8. Växla nu till AutoCAD utan att stänga av ProUnit. 9. Rutan nedan visas i AutoCAD. Tryck Import i denna ruta. Klicka på skärmen för att lägga in aggregatet på rätt ställe och specificera riktningen (tryck bara på Användarmanual ProUnit, Swegon AB Kapitel 4 AutoCAD koppling 20

23 Enter knappen om riktning inte skall bytas). 10. Efter att första aggregatet är inlagt, kommer samma ruta upp en gång till. Om fler aggregat inte skall läggas in, svara Close. Om flera aggregat skall läggas in, växla till ProUnit och ignorera rutan. Gör om steg 6-7, svara sedan Import i rutan i AutoCAD. På samma sätts läggs de övriga aggregaten in. När det är färdigt, svara Close på frågan, och AutoCAD kan användas som vanligt. 11. Stäng av ProUnit. 12. För att granska data för aggregatet, klicka på knappen Show the data of the unit. Om anslutningspunkter ska redovisas, välj knappen Show the connection locations. Om anslutningspunkterna inte syns så tänd lagret DefPoints. ProUnit Windows version För att kunna lägga in aggregatet på t.ex. en AutoCAD ritning, kan en dxf-fil som för över hela aggregatet som en fil, skapas i ProUnit. Bättre är dock att använda ett tilläggsprogram, ProUnit CAD. Programmet finns inkluderat i ProUnit Windows, ingen ytterligare installation behöver göras för 32-bitars dator. Om du använder ett 64-bitars operativ system måste du installera ProUnit 64 bit CAD Plugin for Win version.msi efter att ProUnit Windows är installerad. ProUnitCAD är ett program som ger användaren större möjligheter att importera aggregatet och alla delar på ett bättre sätt. Man kan även välja om man vill lägga in aggregatet med batterier och övriga kanaldelar kopplade till aggregatet, eller om kanaldelarna ska placeras separat. Detta måste bestämmas i ProUnit innan filen sparas och förs över till CAD. Nedan beskrivs hur det ska installeras. 1. Starta AutoCAD. 2. Första gången programmet används måste ProUnitCAD verktygslådan laddas. Skriv menuload på kommandoraden. Ladda filen ProUnitCAD.mnu som ligger under C:/Progam/Swegon/Prounit. 3. Klicka på fläktsymbolen Draw unit, i ProUnitCAD verktygslådan, för att infoga ett aggregat. Hämta filen där aggregatet finns sparat, och välj vilket aggregat som ska importeras. 4. Klicka på Export to ACAD, lägg sedan in aggregatet på ritningen. Det står hur många block som ska infogas på kommandoraden. Infoga aggregatet och välj riktning. Om riktningen inte ska ändras, tryck bara på Enter. 5. För att granska data för aggregatet, klicka på knappen Show the data of the unit. Om anslutningspunkter ska redovisas, välj knappen Show the connection locations. Om anslutningspunkterna inte syns så tänd lagret DefPoints. Användarmanual ProUnit, Swegon AB Kapitel 4 AutoCAD koppling 21

24 MagiCAD koppling ProUnit har en direkt koppling till MagiCAD. Kopplingen infogar kanaler, samt för över ljuddata för beräkning direkt på anslutningsgaveln till aggregatet. Denna koppling installeras automatiskt tillsammans med ProUnitCAD, om du har MagiCAD installerat på din dator. Programmet känner vilken version av MagiCAD som finns på datorn. För att få med ljuddata krävs lägst version av MagiCAD. För tidigare MagiCAD versioner ritas kanalanslutningar ut på aggregatet. Starta en MagiCAD ritning. Lägg till ett aggregat, se kap. AutoCAD koppling. Läs instruktionen för antingen web- eller windows-version. Klicka på pusselbiten i ProUnitCAD verktygslåda eller skriv kommandot SWEGON_MCCONN. Programmet ritar därefter ut en kanaldel på varje anslutningsram. Respektive kanaldel innehåller ljuddata som används senare av MagiCAD vid ljudberäkning. Ljuddata kan granskas genom att använda MagiCADs Part Properties (skriv kommando MAGIPPR eller klicka på Part properties knappen i MC- HP&V Edit verktygslåda). Användarmanual ProUnit, Swegon AB Kapitel 4 AutoCAD koppling 22
