1 Lastbilshydraulik Innovativa produkter och systemlösningar

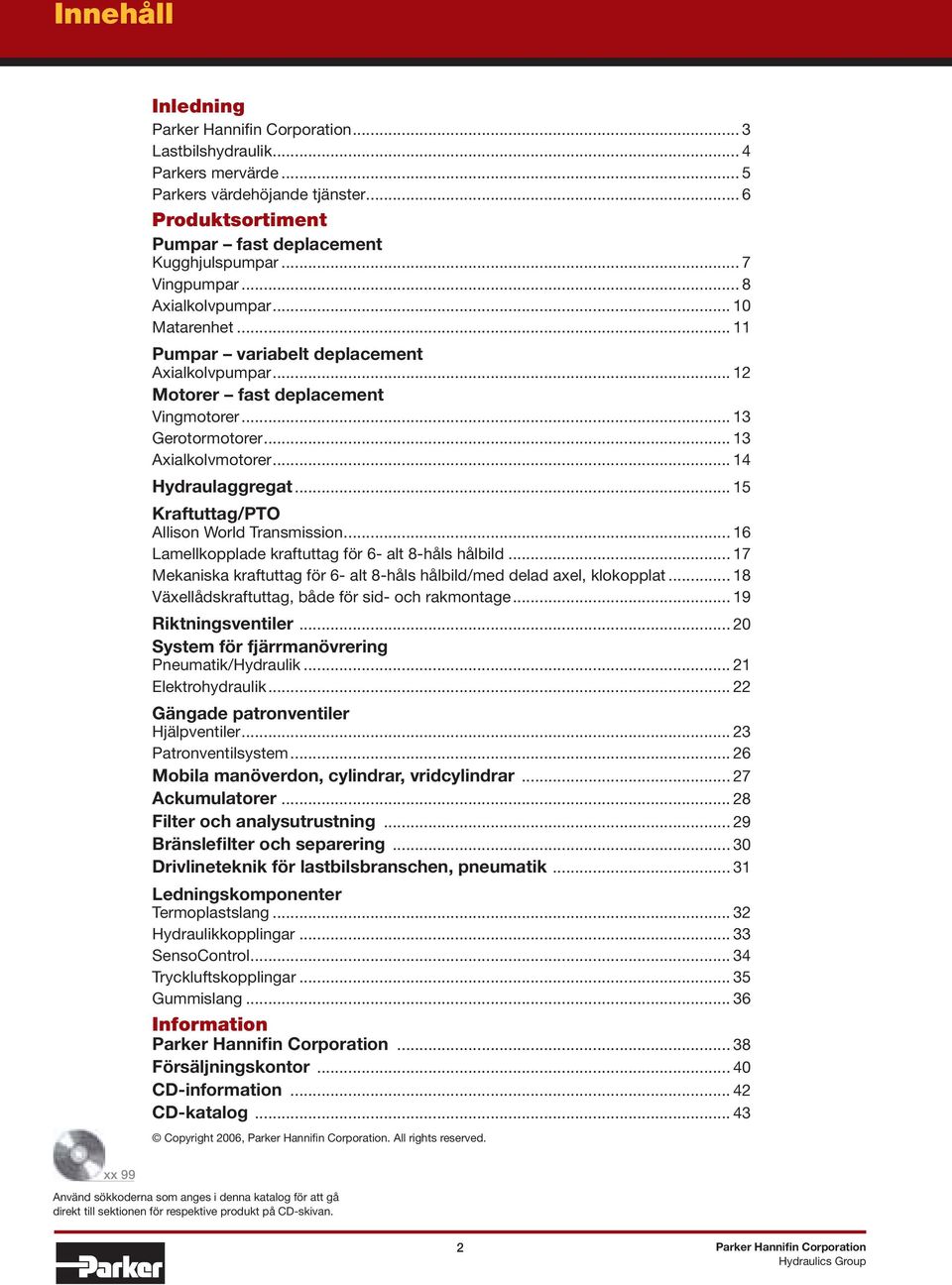

2 Innehåll Inledning Parker Hannifin Corporation... 3 Lastbilshydraulik... 4 Parkers mervärde... 5 Parkers värdehöjande tjänster... 6 Produktsortiment Pumpar fast deplacement Kugghjulspumpar... 7 Vingpumpar... 8 Axialkolvpumpar Matarenhet Pumpar variabelt deplacement Axialkolvpumpar Motorer fast deplacement Vingmotorer Gerotormotorer Axialkolvmotorer Hydraulaggregat Kraftuttag/PTO Allison World Transmission Lamellkopplade kraftuttag för 6- alt 8-håls hålbild Mekaniska kraftuttag för 6- alt 8-håls hålbild/med delad axel, klokopplat Växellådskraftuttag, både för sid- och rakmontage Riktningsventiler System för fjärrmanövrering Pneumatik/Hydraulik Elektrohydraulik Gängade patronventiler Hjälpventiler Patronventilsystem Mobila manöverdon, cylindrar, vridcylindrar Ackumulatorer Filter och analysutrustning Bränslefilter och separering Drivlineteknik för lastbilsbranschen, pneumatik Ledningskomponenter Termoplastslang Hydraulikkopplingar SensoControl Tryckluftskopplingar Gummislang Information Parker Hannifin Corporation Försäljningskontor CD-information CD-katalog Copyright 2006, Parker Hannifin Corporation. All rights reserved. xx 99 Använd sökkoderna som anges i denna katalog för att gå direkt till sektionen för respektive produkt på CD-skivan. 2 Parker Hannifin Corporation

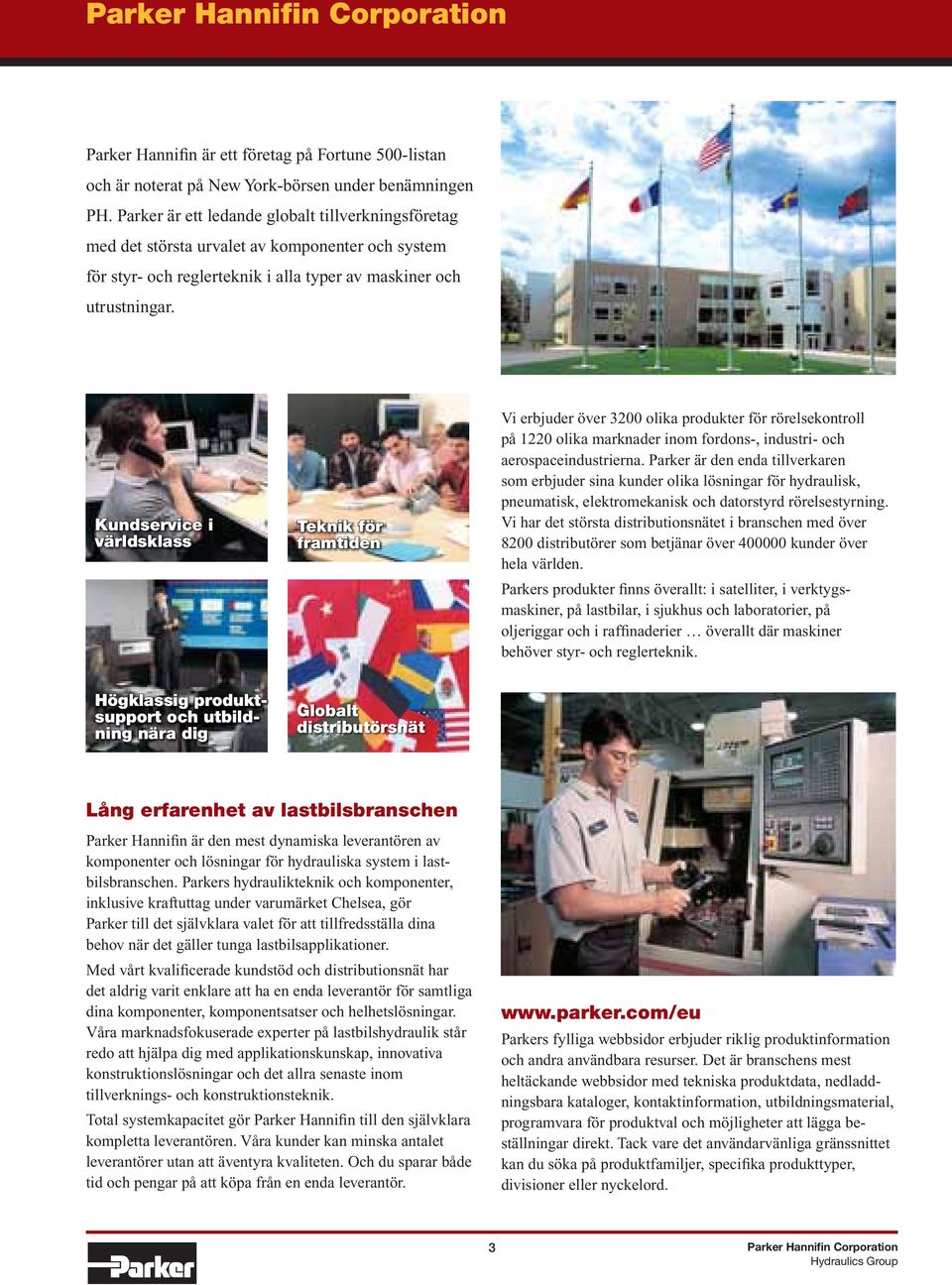

3 Parker Hannifin Corporation Parker Hannifin är ett företag på Fortune 500-listan och är noterat på New York-börsen under benämningen PH. Parker är ett ledande globalt tillverkningsföretag med det största urvalet av komponenter och system för styr- och reglerteknik i alla typer av maskiner och utrustningar. Kundservice i världsklass Teknik för framtiden Vi erbjuder över 3200 olika produkter för rörelsekontroll på 1220 olika marknader inom fordons-, industri- och aerospaceindustrierna. Parker är den enda tillverkaren som erbjuder sina kunder olika lösningar för hydraulisk, pneumatisk, elektromekanisk och datorstyrd rörelsestyrning. Vi har det största distributionsnätet i branschen med över 8200 distributörer som betjänar över kunder över hela världen. Parkers produkter finns överallt: i satelliter, i verktygsmaskiner, på lastbilar, i sjukhus och laboratorier, på oljeriggar och i raffinaderier överallt där maskiner behöver styr- och reglerteknik. Högklassig produktsupport och utbild- ning nära dig Globalt distributörsnät Lång erfarenhet av lastbilsbranschen Parker Hannifin är den mest dynamiska leverantören av komponenter och lösningar för hydrauliska system i lastbilsbranschen. Parkers hydraulikteknik och komponenter, inklusive kraftuttag under varumärket Chelsea, gör Parker till det självklara valet för att tillfredsställa dina behov när det gäller tunga lastbilsapplikationer. Med vårt kvalificerade kundstöd och distributionsnät har det aldrig varit enklare att ha en enda leverantör för samtliga dina komponenter, komponentsatser och helhetslösningar. Våra marknadsfokuserade experter på lastbilshydraulik står redo att hjälpa dig med applikationskunskap, innovativa konstruktionslösningar och det allra senaste inom tillverknings- och konstruktionsteknik. Total systemkapacitet gör Parker Hannifin till den självklara kompletta leverantören. Våra kunder kan minska antalet leverantörer utan att äventyra kvaliteten. Och du sparar både tid och pengar på att köpa från en enda leverantör. Parkers fylliga webbsidor erbjuder riklig produktinformation och andra användbara resurser. Det är branschens mest heltäckande webbsidor med tekniska produktdata, nedladdningsbara kataloger, kontaktinformation, utbildningsmaterial, programvara för produktval och möjligheter att lägga beställningar direkt. Tack vare det användarvänliga gränssnittet kan du söka på produktfamiljer, specifika produkttyper, divisioner eller nyckelord. 3 Parker Hannifin Corporation

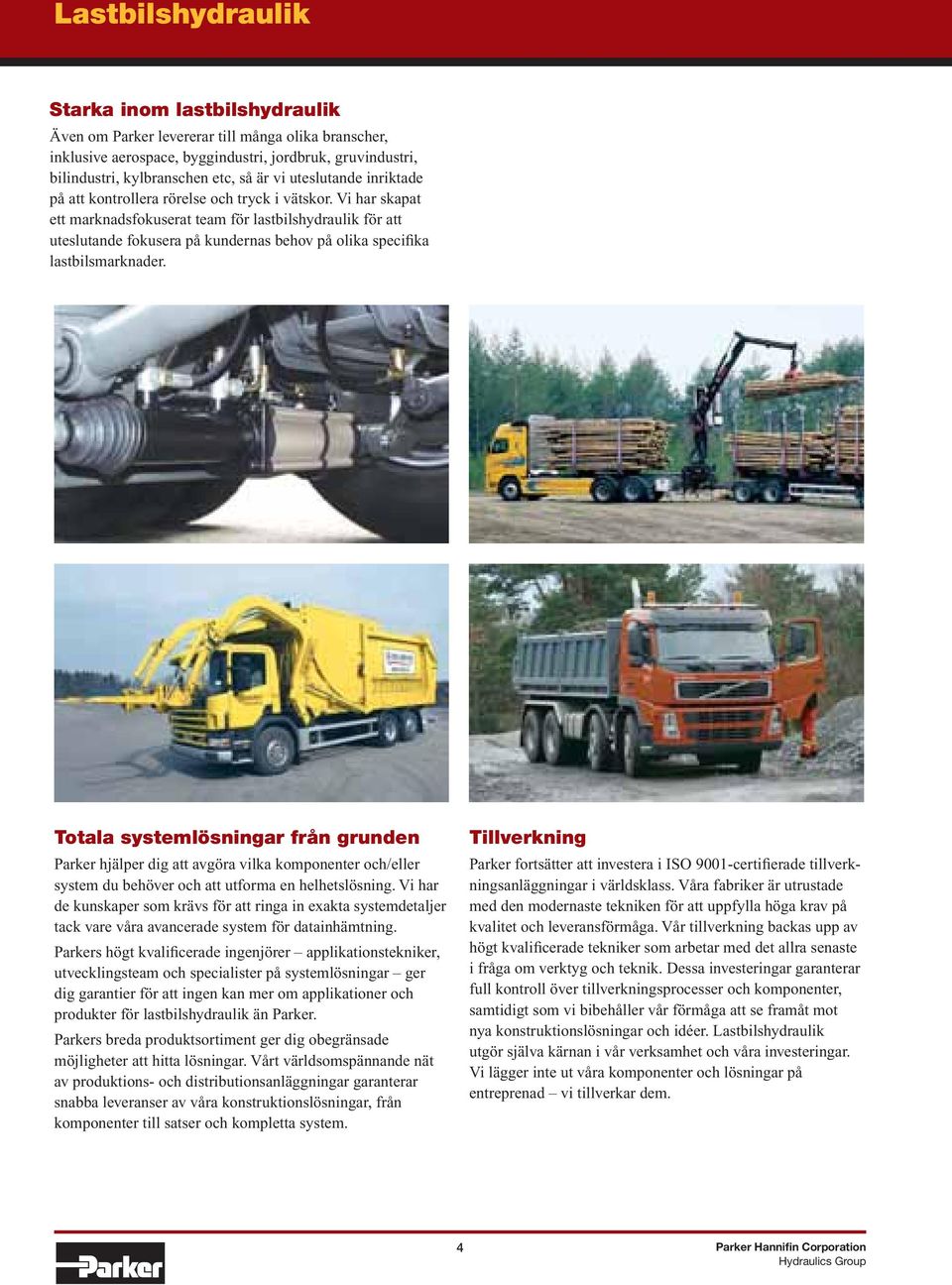

4 Lastbilshydraulik Starka inom lastbilshydraulik Även om Parker levererar till många olika branscher, inklusive aerospace, byggindustri, jordbruk, gruvindustri, bilindustri, kylbranschen etc, så är vi uteslutande inriktade på att kontrollera rörelse och tryck i vätskor. Vi har skapat ett marknadsfokuserat team för lastbilshydraulik för att uteslutande fokusera på kundernas behov på olika specifika lastbilsmarknader. Totala systemlösningar från grunden Parker hjälper dig att avgöra vilka komponenter och/eller system du behöver och att utforma en helhetslösning. Vi har de kunskaper som krävs för att ringa in exakta systemdetaljer tack vare våra avancerade system för datainhämtning. Parkers högt kvalificerade ingenjörer applikationstekniker, utvecklingsteam och specialister på systemlösningar ger dig garantier för att ingen kan mer om applikationer och produkter för lastbilshydraulik än Parker. Parkers breda produktsortiment ger dig obegränsade möjligheter att hitta lösningar. Vårt världsomspännande nät av produktions- och distributionsanläggningar garanterar snabba leveranser av våra konstruktionslösningar, från komponenter till satser och kompletta system. Tillverkning Parker fortsätter att investera i ISO 9001-certifierade tillverkningsanläggningar i världsklass. Våra fabriker är utrustade med den modernaste tekniken för att uppfylla höga krav på kvalitet och leveransförmåga. Vår tillverkning backas upp av högt kvalificerade tekniker som arbetar med det allra senaste i fråga om verktyg och teknik. Dessa investeringar garanterar full kontroll över tillverkningsprocesser och komponenter, samtidigt som vi bibehåller vår förmåga att se framåt mot nya konstruktionslösningar och idéer. Lastbilshydraulik utgör själva kärnan i vår verksamhet och våra investeringar. Vi lägger inte ut våra komponenter och lösningar på entreprenad vi tillverkar dem. 4 Parker Hannifin Corporation

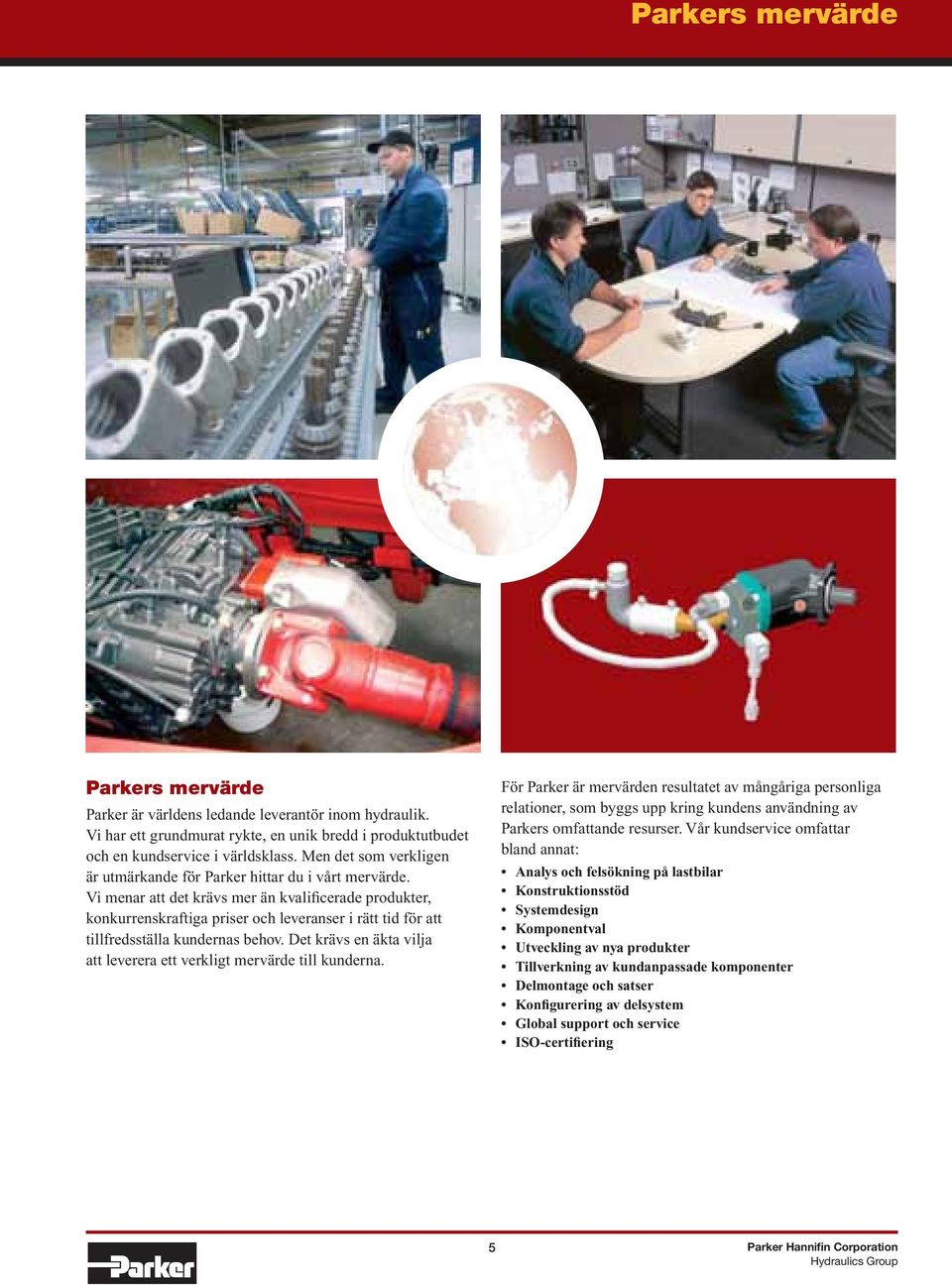

5 Parkers mervärde Parkers mervärde Parker är världens ledande leverantör inom hydraulik. Vi har ett grundmurat rykte, en unik bredd i produktutbudet och en kundservice i världsklass. Men det som verkligen är utmärkande för Parker hittar du i vårt mervärde. Vi menar att det krävs mer än kvalificerade produkter, konkurrenskraftiga priser och leveranser i rätt tid för att tillfredsställa kundernas behov. Det krävs en äkta vilja att leverera ett verkligt mervärde till kunderna. För Parker är mervärden resultatet av mångåriga personliga relationer, som byggs upp kring kundens användning av Parkers omfattande resurser. Vår kundservice omfattar bland annat: Analys och felsökning på lastbilar Konstruktionsstöd Systemdesign Komponentval Utveckling av nya produkter Tillverkning av kundanpassade komponenter Delmontage och satser Konfigurering av delsystem Global support och service ISO-certifiering 5 Parker Hannifin Corporation

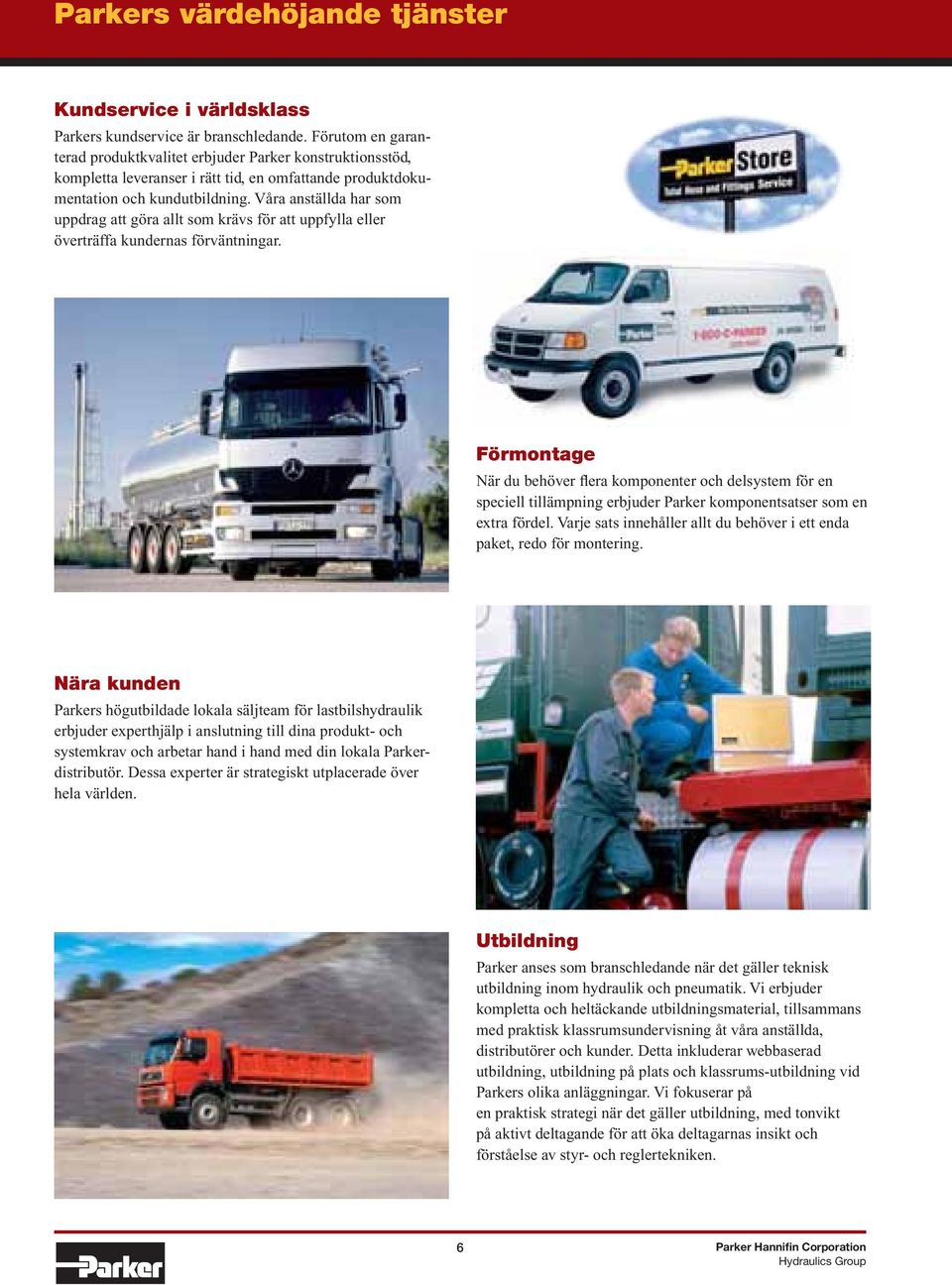

6 Parkers värdehöjande tjänster Kundservice i världsklass Parkers kundservice är branschledande. Förutom en garanterad produktkvalitet erbjuder Parker konstruktionsstöd, kompletta leveranser i rätt tid, en omfattande produktdokumentation och kundutbildning. Våra anställda har som uppdrag att göra allt som krävs för att uppfylla eller överträffa kundernas förväntningar. Förmontage När du behöver flera komponenter och delsystem för en speciell tillämpning erbjuder Parker komponentsatser som en extra fördel. Varje sats innehåller allt du behöver i ett enda paket, redo för montering. Nära kunden Parkers högutbildade lokala säljteam för lastbilshydraulik erbjuder experthjälp i anslutning till dina produkt- och systemkrav och arbetar hand i hand med din lokala Parkerdistributör. Dessa experter är strategiskt utplacerade över hela världen. Utbildning Parker anses som branschledande när det gäller teknisk utbildning inom hydraulik och pneumatik. Vi erbjuder kompletta och heltäckande utbildningsmaterial, tillsammans med praktisk klassrumsundervisning åt våra anställda, distributörer och kunder. Detta inkluderar webbaserad utbildning, utbildning på plats och klassrums-utbildning vid Parkers olika anläggningar. Vi fokuserar på en praktisk strategi när det gäller utbildning, med tonvikt på aktivt deltagande för att öka deltagarnas insikt och förståelse av styr- och reglertekniken. 6 Parker Hannifin Corporation

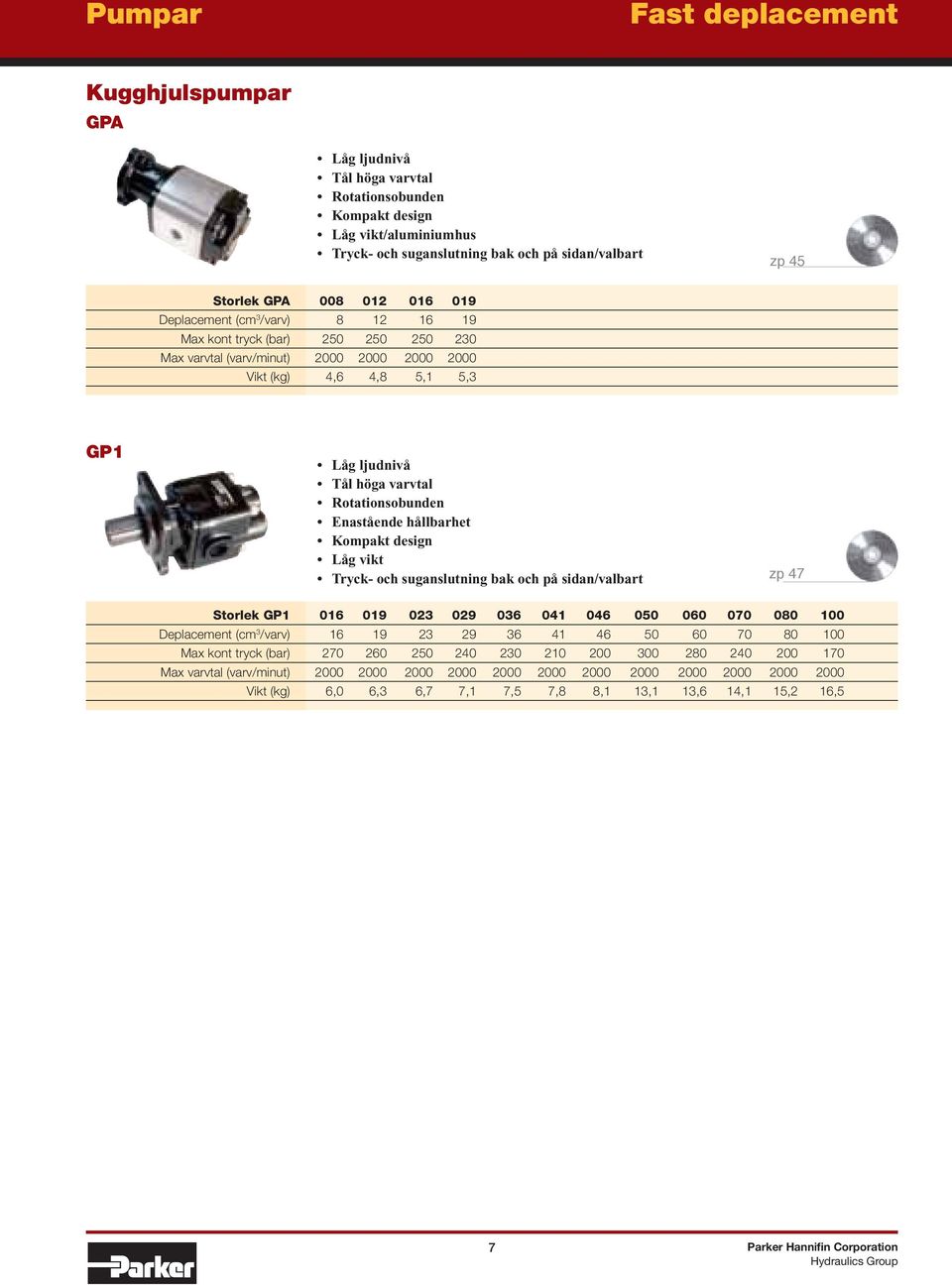

7 Pumpar Fast deplacement Kugghjulspumpar GPA Låg ljudnivå Tål höga varvtal Rotationsobunden Kompakt design Låg vikt/aluminiumhus Tryck- och suganslutning bak och på sidan/valbart zp 45 Storlek GPA Deplacement (cm 3 /varv) Max kont tryck (bar) Max varvtal (varv/minut) Vikt (kg) 4,6 4,8 5,1 5,3 GP1 Låg ljudnivå Tål höga varvtal Rotationsobunden Enastående hållbarhet Kompakt design Låg vikt Tryck- och suganslutning bak och på sidan/valbart zp 47 Storlek GP Deplacement (cm 3 /varv) Max kont tryck (bar) Max varvtal (varv/minut) Vikt (kg) 6,0 6,3 6,7 7,1 7,5 7,8 8,1 13,1 13,6 14,1 15,2 16,5 7 Parker Hannifin Corporation

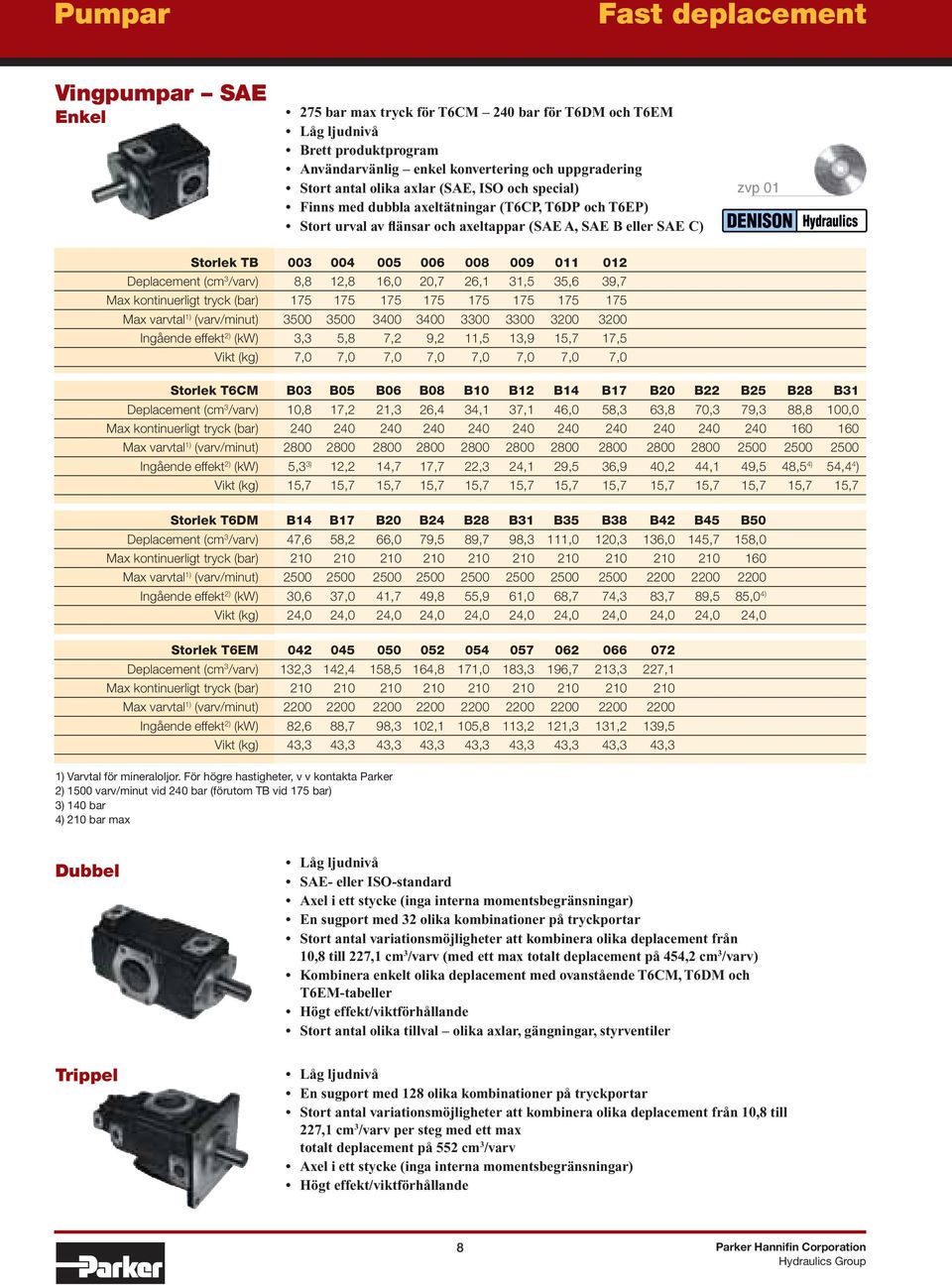

8 Pumpar Fast deplacement Vingpumpar SAE Enkel 275 bar max tryck för T6CM 240 bar för T6DM och T6EM Låg ljudnivå Brett produktprogram Användarvänlig enkel konvertering och uppgradering Stort antal olika axlar (SAE, ISO och special) Finns med dubbla axeltätningar (T6CP, T6DP och T6EP) Stort urval av flänsar och axeltappar (SAE A, SAE B eller SAE C) zvp 01 Storlek TB Deplacement (cm 3 /varv) 8,8 12,8 16,0 20,7 26,1 31,5 35,6 39,7 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 3,3 5,8 7,2 9,2 11,5 13,9 15,7 17,5 Vikt (kg) 7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 Storlek T6CM B03 B05 B06 B08 B10 B12 B14 B17 B20 B22 B25 B28 B31 Deplacement (cm 3 /varv) 10,8 17,2 21,3 26,4 34,1 37,1 46,0 58,3 63,8 70,3 79,3 88,8 100,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 5,3 3) 12,2 14,7 17,7 22,3 24,1 29,5 36,9 40,2 44,1 49,5 48,5 4) 54,4 4 ) Vikt (kg) 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 Storlek T6DM B14 B17 B20 B24 B28 B31 B35 B38 B42 B45 B50 Deplacement (cm 3 /varv) 47,6 58,2 66,0 79,5 89,7 98,3 111,0 120,3 136,0 145,7 158,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 30,6 37,0 41,7 49,8 55,9 61,0 68,7 74,3 83,7 89,5 85,0 4) Vikt (kg) 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 Storlek T6EM Deplacement (cm 3 /varv) 132,3 142,4 158,5 164,8 171,0 183,3 196,7 213,3 227,1 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 82,6 88,7 98,3 102,1 105,8 113,2 121,3 131,2 139,5 Vikt (kg) 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 1) Varvtal för mineraloljor. För högre hastigheter, v v kontakta Parker 2) 1500 varv/minut vid 240 bar (förutom TB vid 175 bar) 3) 140 bar 4) 210 bar max Dubbel Låg ljudnivå SAE- eller ISO-standard Axel i ett stycke (inga interna momentsbegränsningar) En sugport med 32 olika kombinationer på tryckportar Stort antal variationsmöjligheter att kombinera olika deplacement från 10,8 till 227,1 cm 3 /varv (med ett max totalt deplacement på 454,2 cm 3 /varv) Kombinera enkelt olika deplacement med ovanstående T6CM, T6DM och T6EM-tabeller Högt effekt/viktförhållande Stort antal olika tillval olika axlar, gängningar, styrventiler Trippel Låg ljudnivå En sugport med 128 olika kombinationer på tryckportar Stort antal variationsmöjligheter att kombinera olika deplacement från 10,8 till 227,1 cm 3 /varv per steg med ett max totalt deplacement på 552 cm 3 /varv Axel i ett stycke (inga interna momentsbegränsningar) Högt effekt/viktförhållande 8 Parker Hannifin Corporation

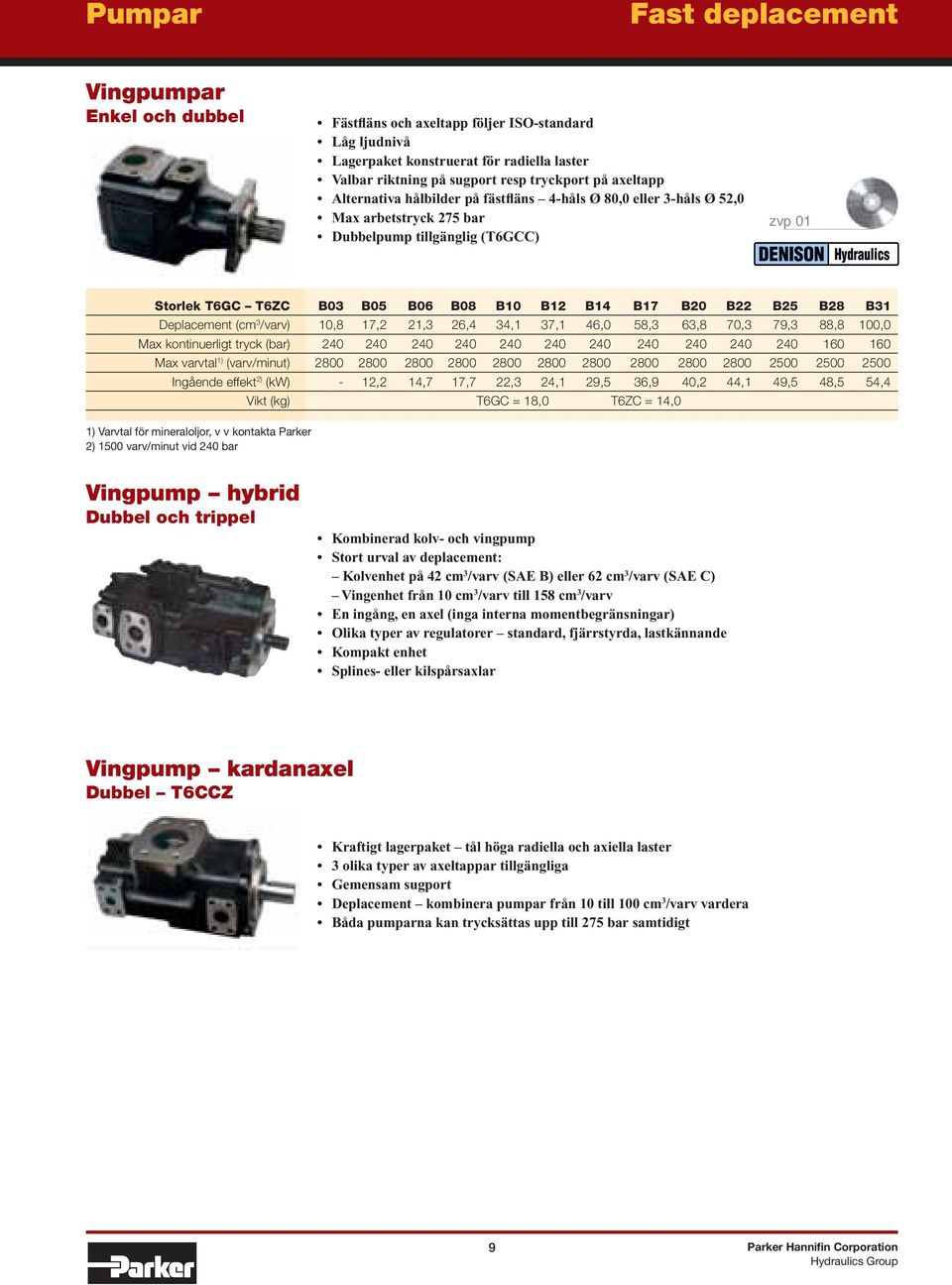

9 Pumpar Fast deplacement Vingpumpar Enkel och dubbel Fästfläns och axeltapp följer ISO-standard Låg ljudnivå Lagerpaket konstruerat för radiella laster Valbar riktning på sugport resp tryckport på axeltapp Alternativa hålbilder på fästfläns 4-håls Ø 80,0 eller 3-håls Ø 52,0 Max arbetstryck 275 bar Dubbelpump tillgänglig (T6GCC) zvp 01 Storlek T6GC T6ZC B03 B05 B06 B08 B10 B12 B14 B17 B20 B22 B25 B28 B31 Deplacement (cm 3 /varv) 10,8 17,2 21,3 26,4 34,1 37,1 46,0 58,3 63,8 70,3 79,3 88,8 100,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) - 12,2 14,7 17,7 22,3 24,1 29,5 36,9 40,2 44,1 49,5 48,5 54,4 Vikt (kg) T6GC = 18,0 T6ZC = 14,0 1) Varvtal för mineraloljor, v v kontakta Parker 2) 1500 varv/minut vid 240 bar Vingpump hybrid Dubbel och trippel Kombinerad kolv- och vingpump Stort urval av deplacement: Kolvenhet på 42 cm 3 /varv (SAE B) eller 62 cm 3 /varv (SAE C) Vingenhet från 10 cm 3 /varv till 158 cm 3 /varv En ingång, en axel (inga interna momentbegränsningar) Olika typer av regulatorer standard, fjärrstyrda, lastkännande Kompakt enhet Splines- eller kilspårsaxlar Vingpump kardanaxel Dubbel T6CCZ Kraftigt lagerpaket tål höga radiella och axiella laster 3 olika typer av axeltappar tillgängliga Gemensam sugport Deplacement kombinera pumpar från 10 till 100 cm 3 /varv vardera Båda pumparna kan trycksättas upp till 275 bar samtidigt 9 Parker Hannifin Corporation

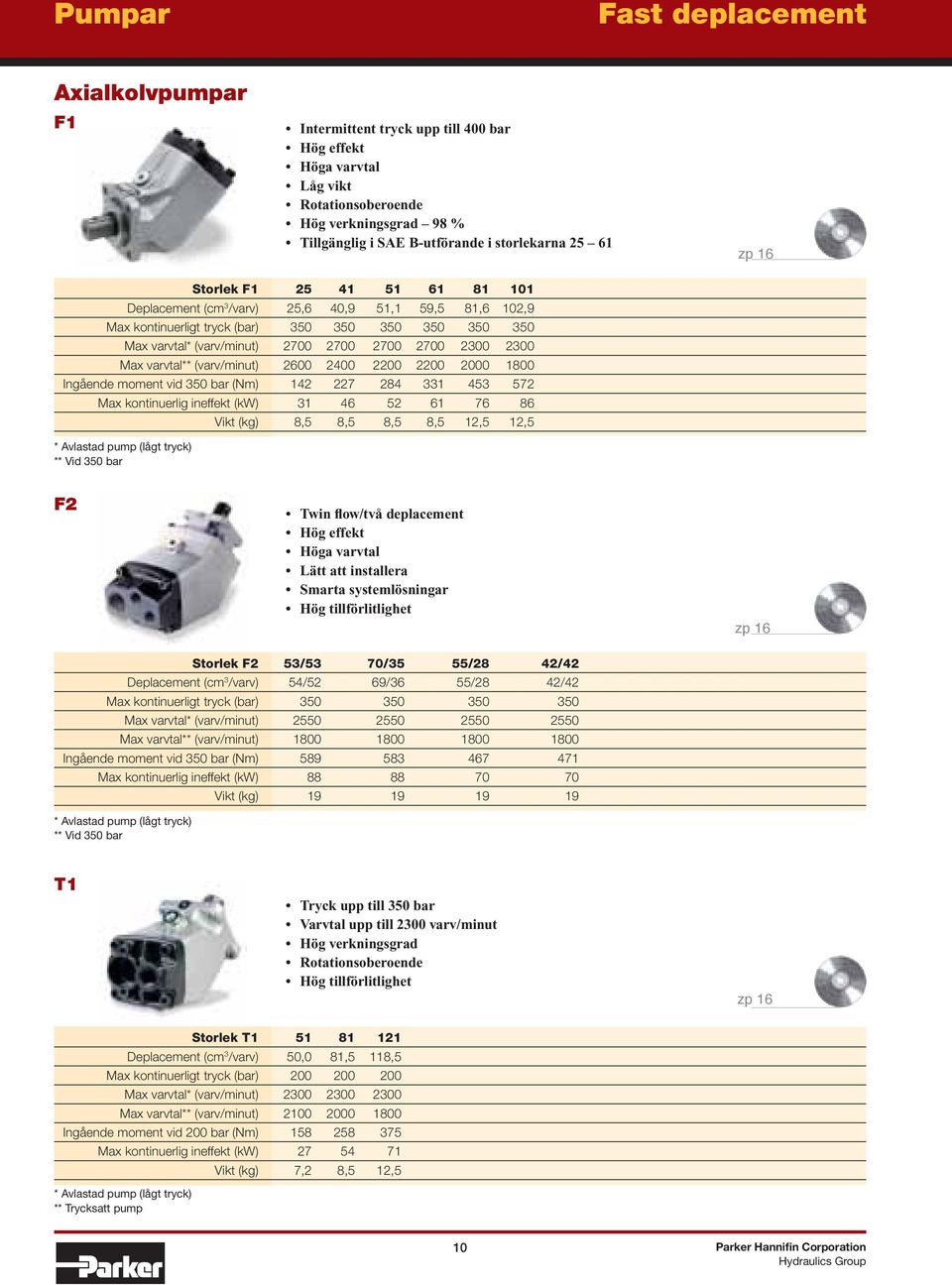

10 Pumpar Fast deplacement Axialkolvpumpar F1 Intermittent tryck upp till 400 bar Hög effekt Höga varvtal Låg vikt Rotationsoberoende Hög verkningsgrad 98 % Tillgänglig i SAE B-utförande i storlekarna zp 16 Storlek F Deplacement (cm 3 /varv) 25,6 40,9 51,1 59,5 81,6 102,9 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Max varvtal** (varv/minut) Ingående moment vid 350 bar (Nm) Max kontinuerlig ineffekt (kw) Vikt (kg) 8,5 8,5 8,5 8,5 12,5 12,5 * Avlastad pump (lågt tryck) ** Vid 350 bar F2 Twin flow/två deplacement Hög effekt Höga varvtal Lätt att installera Smarta systemlösningar Hög tillförlitlighet zp 16 Storlek F2 53/53 70/35 55/28 42/42 Deplacement (cm 3 /varv) 54/52 69/36 55/28 42/42 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Max varvtal** (varv/minut) Ingående moment vid 350 bar (Nm) Max kontinuerlig ineffekt (kw) Vikt (kg) * Avlastad pump (lågt tryck) ** Vid 350 bar T1 Tryck upp till 350 bar Varvtal upp till 2300 varv/minut Hög verkningsgrad Rotationsoberoende Hög tillförlitlighet zp 16 Storlek T Deplacement (cm 3 /varv) 50,0 81,5 118,5 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Max varvtal** (varv/minut) Ingående moment vid 200 bar (Nm) Max kontinuerlig ineffekt (kw) Vikt (kg) 7,2 8,5 12,5 * Avlastad pump (lågt tryck) ** Trycksatt pump 10 Parker Hannifin Corporation

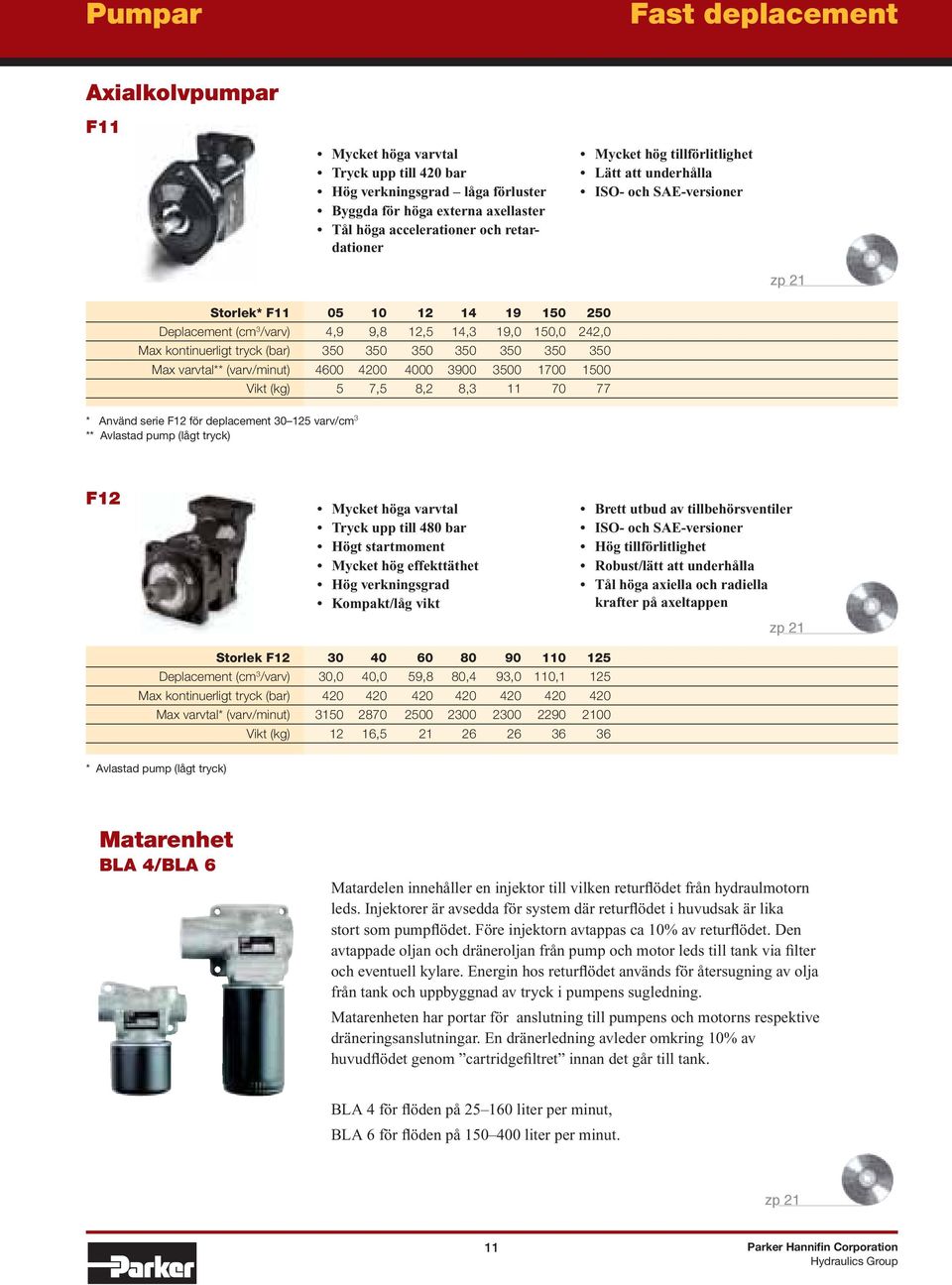

11 Pumpar Fast deplacement Axialkolvpumpar F11 Mycket höga varvtal Tryck upp till 420 bar Hög verkningsgrad låga förluster Byggda för höga externa axellaster Tål höga accelerationer och retardationer Mycket hög tillförlitlighet Lätt att underhålla ISO- och SAE-versioner zp 21 Storlek* F Deplacement (cm 3 /varv) 4,9 9,8 12,5 14,3 19,0 150,0 242,0 Max kontinuerligt tryck (bar) Max varvtal** (varv/minut) Vikt (kg) 5 7,5 8,2 8, * Använd serie F12 för deplacement varv/cm 3 ** Avlastad pump (lågt tryck) F12 Mycket höga varvtal Tryck upp till 480 bar Högt startmoment Mycket hög effekttäthet Hög verkningsgrad Kompakt/låg vikt Brett utbud av tillbehörsventiler ISO- och SAE-versioner Hög tillförlitlighet Robust/lätt att underhålla Tål höga axiella och radiella krafter på axeltappen zp 21 Storlek F Deplacement (cm 3 /varv) 30,0 40,0 59,8 80,4 93,0 110,1 125 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Vikt (kg) 12 16, * Avlastad pump (lågt tryck) Matarenhet BLA 4/BLA 6 Matardelen innehåller en injektor till vilken returflödet från hydraulmotorn leds. Injektorer är avsedda för system där returflödet i huvudsak är lika stort som pumpflödet. Före injektorn avtappas ca 10% av returflödet. Den avtappade oljan och dräneroljan från pump och motor leds till tank via filter och eventuell kylare. Energin hos returflödet används för återsugning av olja från tank och uppbyggnad av tryck i pumpens sugledning. Matarenheten har portar för anslutning till pumpens och motorns respektive dräneringsanslutningar. En dränerledning avleder omkring 10% av huvudflödet genom cartridgefiltret innan det går till tank. BLA 4 för flöden på liter per minut, BLA 6 för flöden på liter per minut. zp Parker Hannifin Corporation

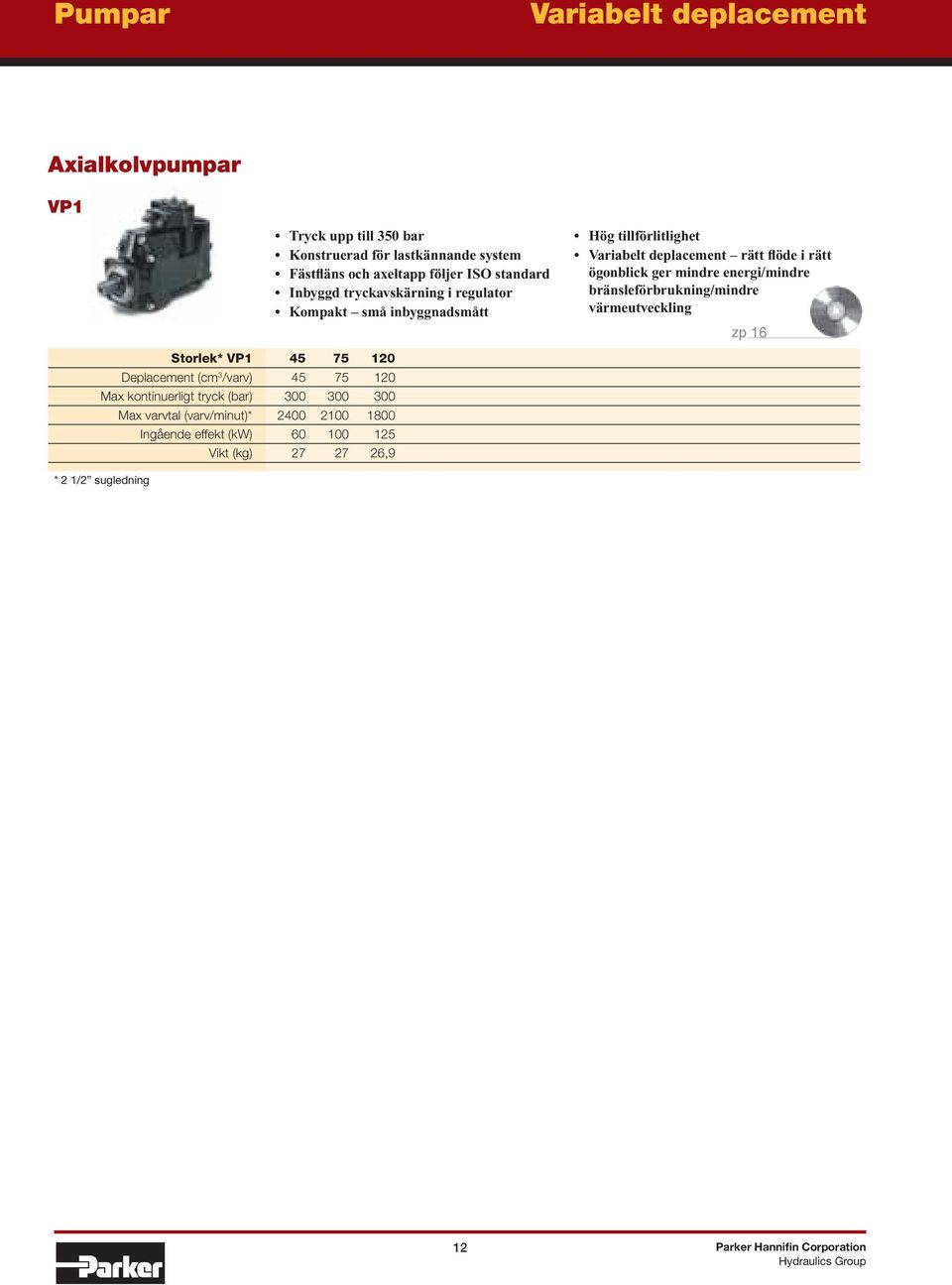

12 Pumpar Variabelt deplacement Axialkolvpumpar VP1 Tryck upp till 350 bar Konstruerad för lastkännande system Fästfläns och axeltapp följer ISO standard Inbyggd tryckavskärning i regulator Kompakt små inbyggnadsmått Hög tillförlitlighet Variabelt deplacement rätt flöde i rätt ögonblick ger mindre energi/mindre bränsleförbrukning/mindre värmeutveckling zp 16 Storlek* VP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut)* Ingående effekt (kw) Vikt (kg) ,9 * 2 1/2 sugledning 12 Parker Hannifin Corporation

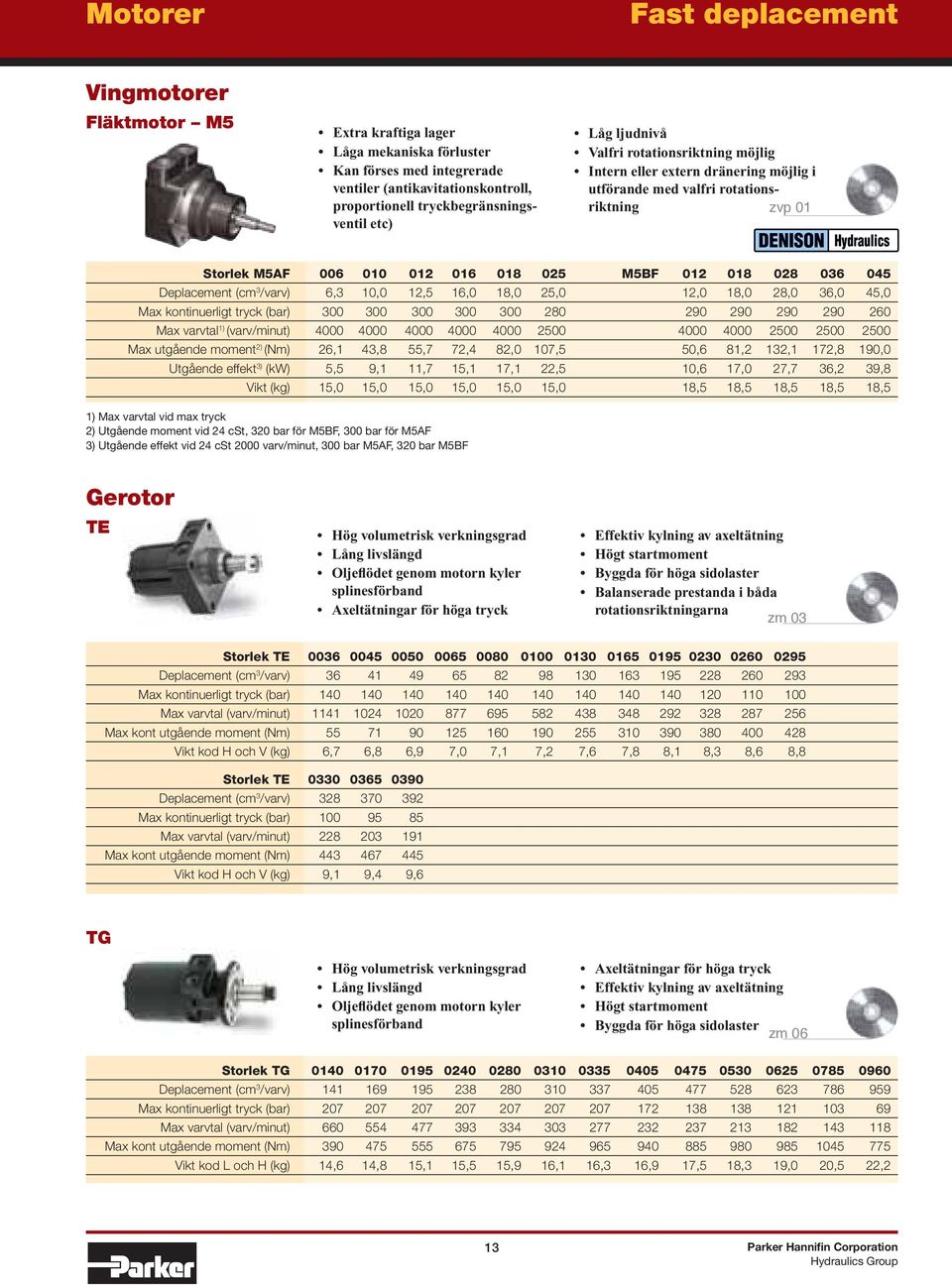

13 Motorer Fast deplacement Vingmotorer Fläktmotor M5 Extra kraftiga lager Låga mekaniska förluster Kan förses med integrerade ventiler (antikavitationskontroll, proportionell tryckbegränsningsventil etc) Låg ljudnivå Valfri rotationsriktning möjlig Intern eller extern dränering möjlig i utförande med valfri rotationsriktning zvp 01 Storlek M5AF M5BF Deplacement (cm 3 /varv) 6,3 10,0 12,5 16,0 18,0 25,0 12,0 18,0 28,0 36,0 45,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Max utgående moment 2) (Nm) 26,1 43,8 55,7 72,4 82,0 107,5 50,6 81,2 132,1 172,8 190,0 Utgående effekt 3) (kw) 5,5 9,1 11,7 15,1 17,1 22,5 10,6 17,0 27,7 36,2 39,8 Vikt (kg) 15,0 15,0 15,0 15,0 15,0 15,0 18,5 18,5 18,5 18,5 18,5 1) Max varvtal vid max tryck 2) Utgående moment vid 24 cst, 320 bar för M5BF, 300 bar för M5AF 3) Utgående effekt vid 24 cst 2000 varv/minut, 300 bar M5AF, 320 bar M5BF Gerotor TE Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Balanserade prestanda i båda rotationsriktningarna zm 03 Storlek TE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt kod H och V (kg) 6,7 6,8 6,9 7,0 7,1 7,2 7,6 7,8 8,1 8,3 8,6 8,8 Storlek TE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt kod H och V (kg) 9,1 9,4 9,6 TG Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster zm 06 Storlek TG Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt kod L och H (kg) 14,6 14,8 15,1 15,5 15,9 16,1 16,3 16,9 17,5 18,3 19,0 20,5 22,2 13 Parker Hannifin Corporation

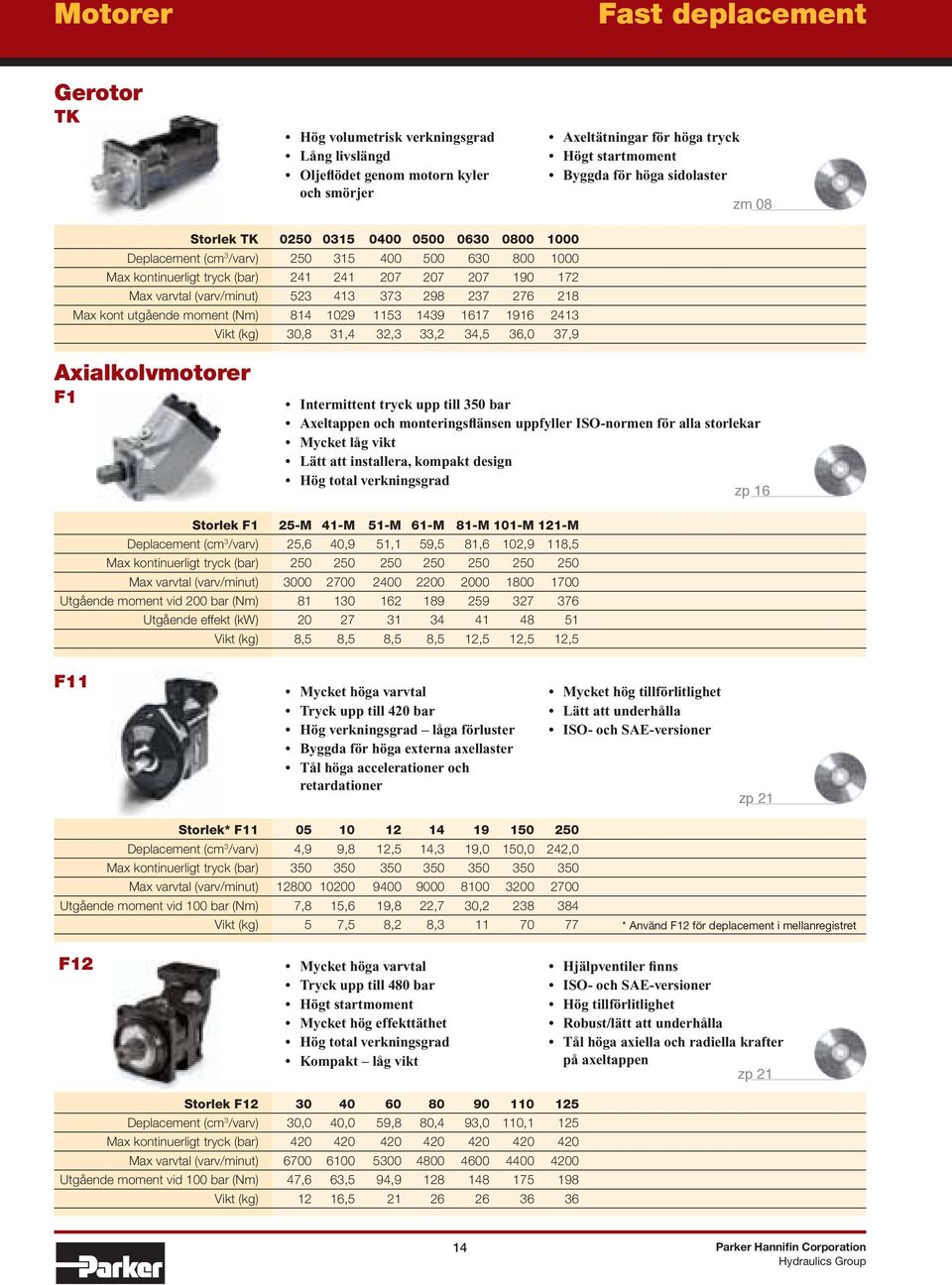

14 Motorer Fast deplacement Gerotor TK Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler och smörjer Axeltätningar för höga tryck Högt startmoment Byggda för höga sidolaster zm 08 Storlek TK Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 30,8 31,4 32,3 33,2 34,5 36,0 37,9 Axialkolvmotorer F1 Intermittent tryck upp till 350 bar Axeltappen och monteringsflänsen uppfyller ISO-normen för alla storlekar Mycket låg vikt Lätt att installera, kompakt design Hög total verkningsgrad zp 16 Storlek F1 25-M 41-M 51-M 61-M 81-M 101-M 121-M Deplacement (cm 3 /varv) 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 200 bar (Nm) Utgående effekt (kw) Vikt (kg) 8,5 8,5 8,5 8,5 12,5 12,5 12,5 F11 Mycket höga varvtal Tryck upp till 420 bar Hög verkningsgrad låga förluster Byggda för höga externa axellaster Tål höga accelerationer och retardationer Mycket hög tillförlitlighet Lätt att underhålla ISO- och SAE-versioner zp 21 Storlek* F Deplacement (cm 3 /varv) 4,9 9,8 12,5 14,3 19,0 150,0 242,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 100 bar (Nm) 7,8 15,6 19,8 22,7 30, Vikt (kg) 5 7,5 8,2 8, * Använd F12 för deplacement i mellanregistret F12 Mycket höga varvtal Tryck upp till 480 bar Högt startmoment Mycket hög effekttäthet Hög total verkningsgrad Kompakt låg vikt Hjälpventiler finns ISO- och SAE-versioner Hög tillförlitlighet Robust/lätt att underhålla Tål höga axiella och radiella krafter på axeltappen zp 21 Storlek F Deplacement (cm 3 /varv) 30,0 40,0 59,8 80,4 93,0 110,1 125 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 100 bar (Nm) 47,6 63,5 94, Vikt (kg) 12 16, Parker Hannifin Corporation

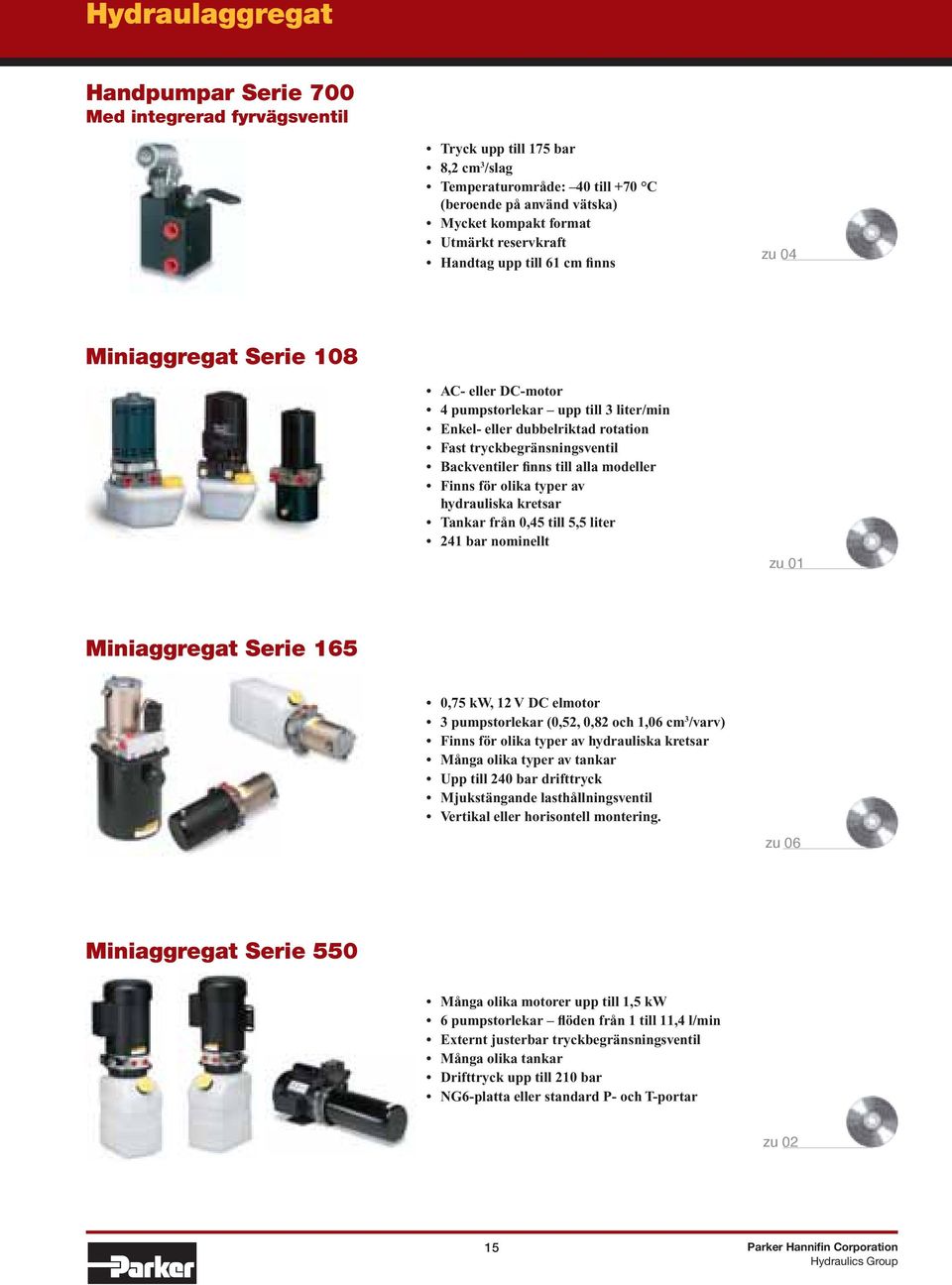

15 Hydraulaggregat Handpumpar Serie 700 Med integrerad fyrvägsventil Tryck upp till 175 bar 8,2 cm 3 /slag Temperaturområde: 40 till +70 C (beroende på använd vätska) Mycket kompakt format Utmärkt reservkraft Handtag upp till 61 cm finns zu 04 Miniaggregat Serie 108 AC- eller DC-motor 4 pumpstorlekar upp till 3 liter/min Enkel- eller dubbelriktad rotation Fast tryckbegränsningsventil Backventiler finns till alla modeller Finns för olika typer av hydrauliska kretsar Tankar från 0,45 till 5,5 liter 241 bar nominellt zu 01 Miniaggregat Serie 165 0,75 kw, 12 V DC elmotor 3 pumpstorlekar (0,52, 0,82 och 1,06 cm 3 /varv) Finns för olika typer av hydrauliska kretsar Många olika typer av tankar Upp till 240 bar drifttryck Mjukstängande lasthållningsventil Vertikal eller horisontell montering. zu 06 Miniaggregat Serie 550 Många olika motorer upp till 1,5 kw 6 pumpstorlekar flöden från 1 till 11,4 l/min Externt justerbar tryckbegränsningsventil Många olika tankar Drifttryck upp till 210 bar NG6-platta eller standard P- och T-portar zu Parker Hannifin Corporation

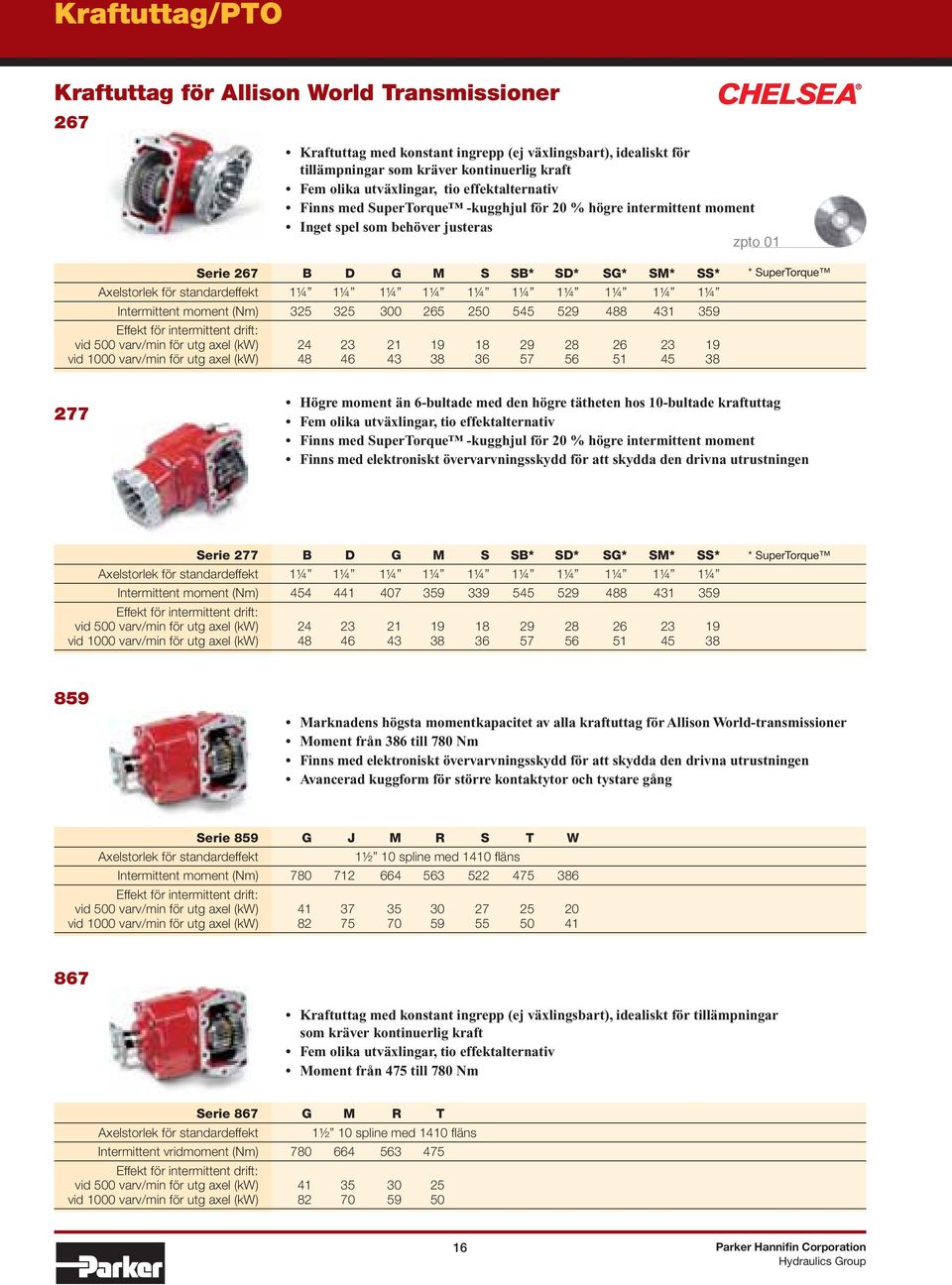

16 Kraftuttag/PTO Kraftuttag för Allison World Transmissioner 267 Kraftuttag med konstant ingrepp (ej växlingsbart), idealiskt för tillämpningar som kräver kontinuerlig kraft Fem olika utväxlingar, tio effektalternativ Finns med SuperTorque -kugghjul för 20 % högre intermittent moment Inget spel som behöver justeras zpto 01 Serie 267 B D G M S SB* SD* SG* SM* SS* Axelstorlek för standardeffekt 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) * SuperTorque 277 Högre moment än 6-bultade med den högre tätheten hos 10-bultade kraftuttag Fem olika utväxlingar, tio effektalternativ Finns med SuperTorque -kugghjul för 20 % högre intermittent moment Finns med elektroniskt övervarvningsskydd för att skydda den drivna utrustningen Serie 277 B D G M S SB* SD* SG* SM* SS* Axelstorlek för standardeffekt 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) * SuperTorque 859 Marknadens högsta momentkapacitet av alla kraftuttag för Allison World-transmissioner Moment från 386 till 780 Nm Finns med elektroniskt övervarvningsskydd för att skydda den drivna utrustningen Avancerad kuggform för större kontaktytor och tystare gång Serie 859 G J M R S T W Axelstorlek för standardeffekt 1½ 10 spline med 1410 fl äns Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) Kraftuttag med konstant ingrepp (ej växlingsbart), idealiskt för tillämpningar som kräver kontinuerlig kraft Fem olika utväxlingar, tio effektalternativ Moment från 475 till 780 Nm Serie 867 G M R T Axelstorlek för standardeffekt 1½ 10 spline med 1410 fl äns Intermittent vridmoment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) Parker Hannifin Corporation

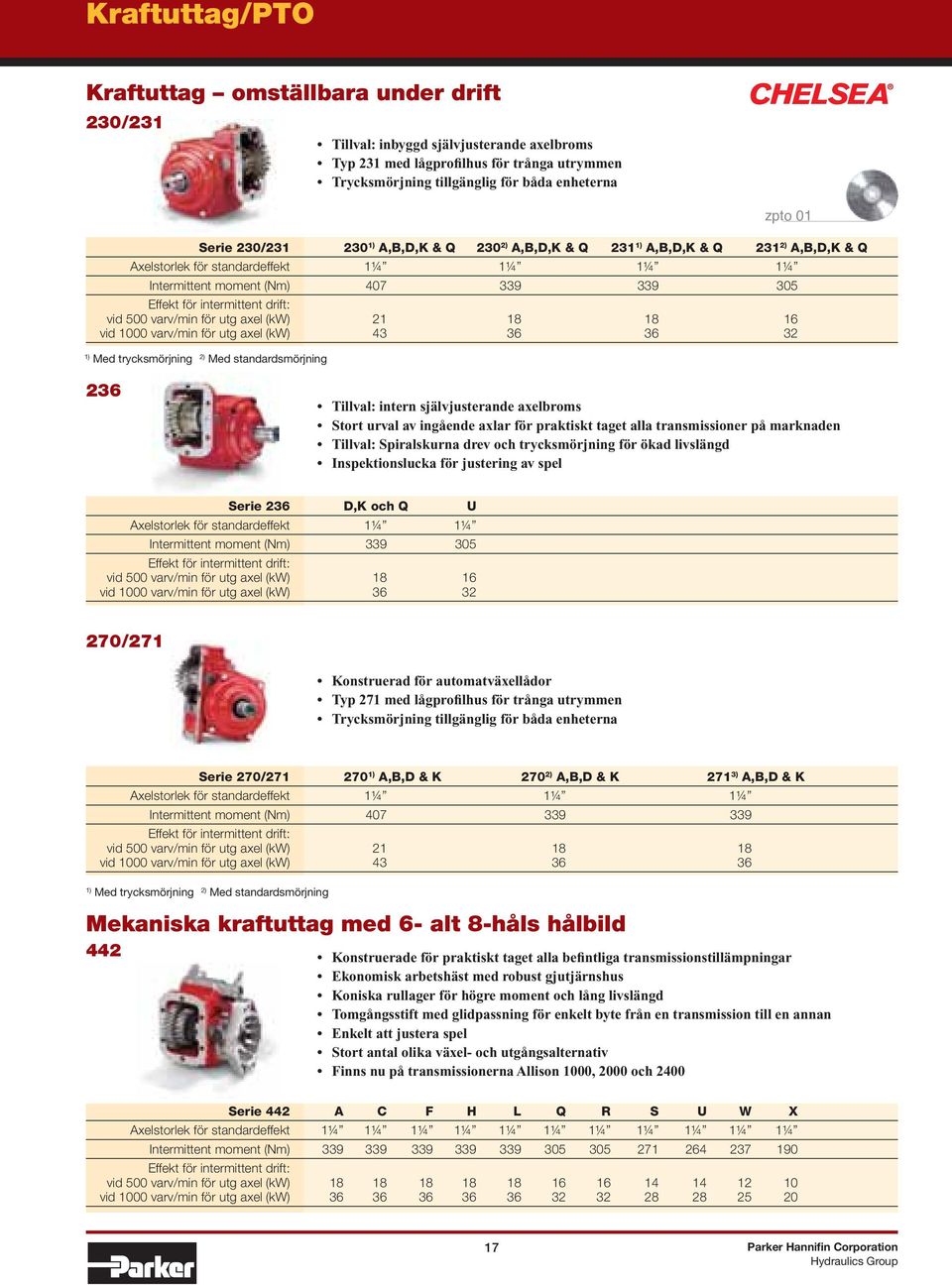

17 Kraftuttag/PTO Kraftuttag omställbara under drift 230/231 Tillval: inbyggd självjusterande axelbroms Typ 231 med lågprofilhus för trånga utrymmen Trycksmörjning tillgänglig för båda enheterna zpto 01 Serie 230/ ) A,B,D,K & Q 230 2) A,B,D,K & Q 231 1) A,B,D,K & Q 231 2) A,B,D,K & Q Axelstorlek för standardeffekt 1¼ 1¼ 1¼ 1¼ Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) ) Med trycksmörjning 2) Med standardsmörjning 236 Tillval: intern självjusterande axelbroms Stort urval av ingående axlar för praktiskt taget alla transmissioner på marknaden Tillval: Spiralskurna drev och trycksmörjning för ökad livslängd Inspektionslucka för justering av spel Serie 236 D,K och Q U Axelstorlek för standardeffekt 1¼ 1¼ Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) /271 Konstruerad för automatväxellådor Typ 271 med lågprofilhus för trånga utrymmen Trycksmörjning tillgänglig för båda enheterna Serie 270/ ) A,B,D & K 270 2) A,B,D & K 271 3) A,B,D & K Axelstorlek för standardeffekt 1¼ 1¼ 1¼ Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) ) Med trycksmörjning 2) Med standardsmörjning Mekaniska kraftuttag med 6- alt 8-håls hålbild 442 Konstruerade för praktiskt taget alla befintliga transmissionstillämpningar Ekonomisk arbetshäst med robust gjutjärnshus Koniska rullager för högre moment och lång livslängd Tomgångsstift med glidpassning för enkelt byte från en transmission till en annan Enkelt att justera spel Stort antal olika växel- och utgångsalternativ Finns nu på transmissionerna Allison 1000, 2000 och 2400 Serie 442 A C F H L Q R S U W X Axelstorlek för standardeffekt 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Intermittent moment (Nm) Effekt för intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) Parker Hannifin Corporation

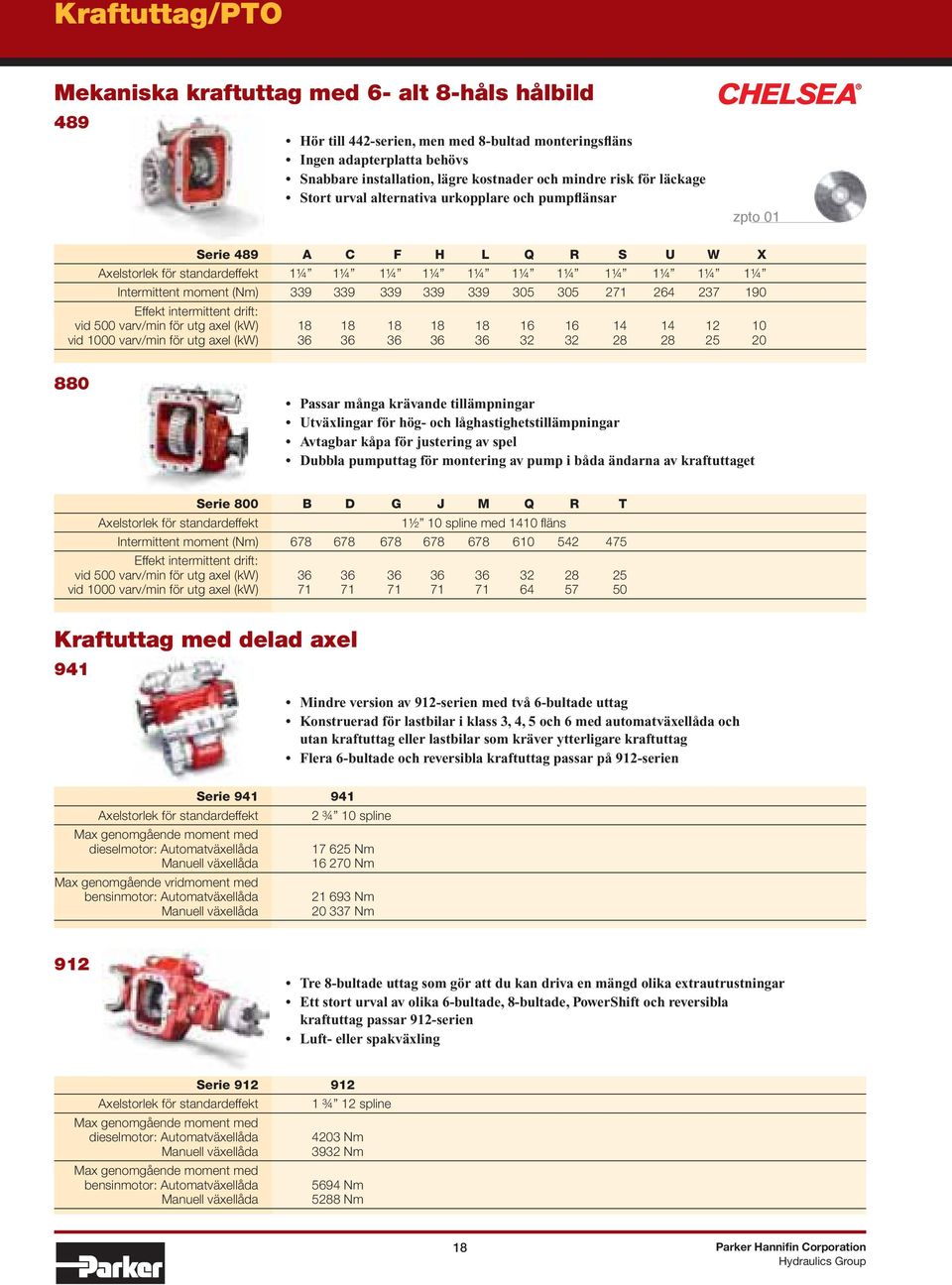

18 Kraftuttag/PTO Mekaniska kraftuttag med 6- alt 8-håls hålbild 489 Hör till 442-serien, men med 8-bultad monteringsfläns Ingen adapterplatta behövs Snabbare installation, lägre kostnader och mindre risk för läckage Stort urval alternativa urkopplare och pumpflänsar zpto 01 Serie 489 A C F H L Q R S U W X Axelstorlek för standardeffekt 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Intermittent moment (Nm) Effekt intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) Passar många krävande tillämpningar Utväxlingar för hög- och låghastighetstillämpningar Avtagbar kåpa för justering av spel Dubbla pumputtag för montering av pump i båda ändarna av kraftuttaget Serie 800 B D G J M Q R T Axelstorlek för standardeffekt 1½ 10 spline med 1410 fl äns Intermittent moment (Nm) Effekt intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) Kraftuttag med delad axel 941 Mindre version av 912-serien med två 6-bultade uttag Konstruerad för lastbilar i klass 3, 4, 5 och 6 med automatväxellåda och utan kraftuttag eller lastbilar som kräver ytterligare kraftuttag Flera 6-bultade och reversibla kraftuttag passar på 912-serien Serie Axelstorlek för standardeffekt 2 ¾ 10 spline Max genomgående moment med dieselmotor: Automatväxellåda Nm Manuell växellåda Nm Max genomgående vridmoment med bensinmotor: Automatväxellåda Nm Manuell växellåda Nm 912 Tre 8-bultade uttag som gör att du kan driva en mängd olika extrautrustningar Ett stort urval av olika 6-bultade, 8-bultade, PowerShift och reversibla kraftuttag passar 912-serien Luft- eller spakväxling Serie Axelstorlek för standardeffekt 1 ¾ 12 spline Max genomgående moment med dieselmotor: Automatväxellåda 4203 Nm Manuell växellåda 3932 Nm Max genomgående moment med bensinmotor: Automatväxellåda 5694 Nm Manuell växellåda 5288 Nm 18 Parker Hannifin Corporation

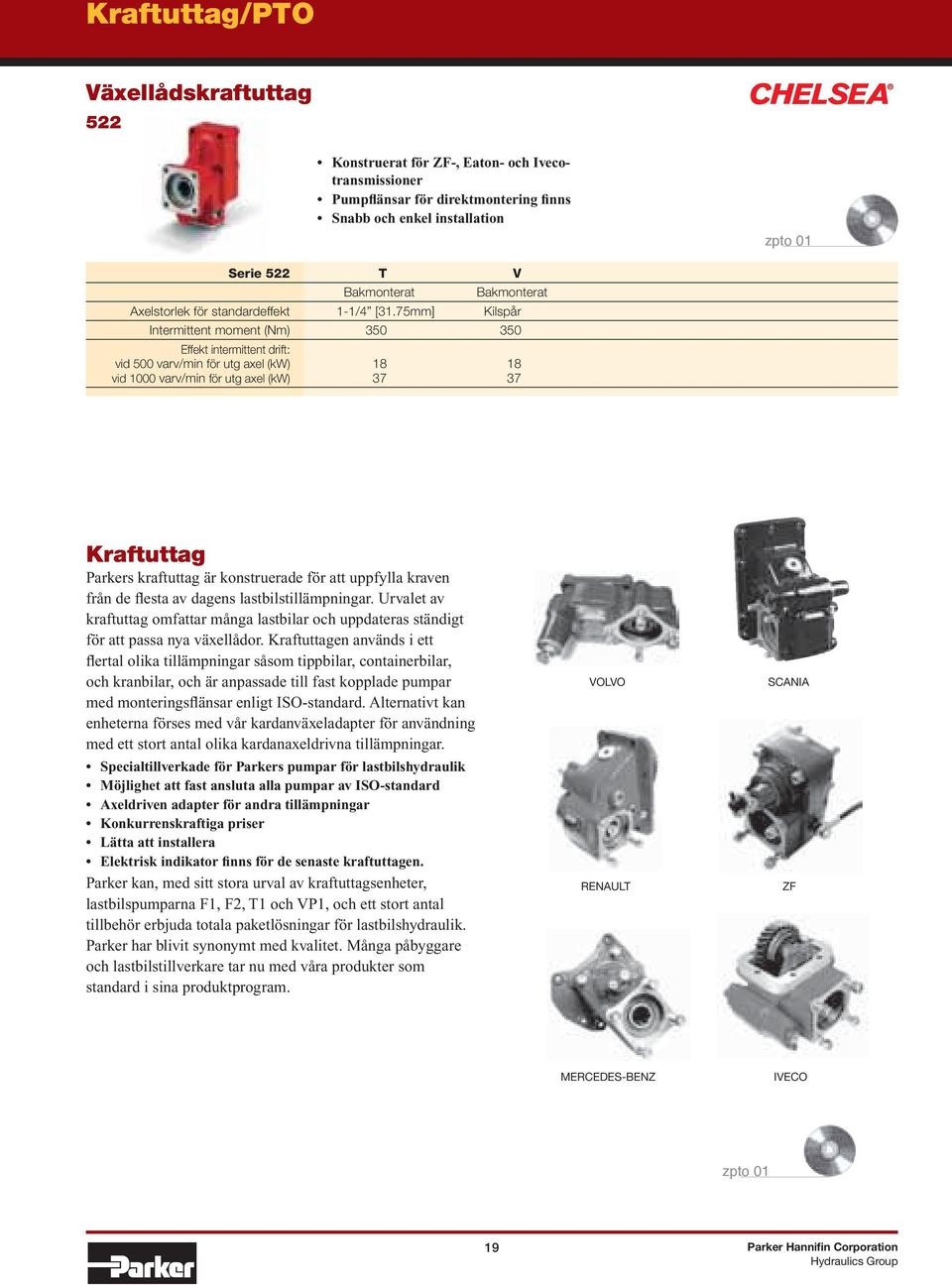

19 Kraftuttag/PTO Växellådskraftuttag 522 Konstruerat för ZF-, Eaton- och Ivecotransmissioner Pumpflänsar för direktmontering finns Snabb och enkel installation zpto 01 Serie 522 T V Bakmonterat Bakmonterat Axelstorlek för standardeffekt 1-1/4 [31.75mm] Kilspår Intermittent moment (Nm) Effekt intermittent drift: vid 500 varv/min för utg axel (kw) vid 1000 varv/min för utg axel (kw) Kraftuttag Parkers kraftuttag är konstruerade för att uppfylla kraven från de flesta av dagens lastbilstillämpningar. Urvalet av kraftuttag omfattar många lastbilar och uppdateras ständigt för att passa nya växellådor. Kraftuttagen används i ett flertal olika tillämpningar såsom tippbilar, containerbilar, och kranbilar, och är anpassade till fast kopplade pumpar med monteringsflänsar enligt ISO-standard. Alternativt kan enheterna förses med vår kardanväxeladapter för användning med ett stort antal olika kardanaxeldrivna tillämpningar. Specialtillverkade för Parkers pumpar för lastbilshydraulik Möjlighet att fast ansluta alla pumpar av ISO-standard Axeldriven adapter för andra tillämpningar Konkurrenskraftiga priser Lätta att installera Elektrisk indikator finns för de senaste kraftuttagen. Parker kan, med sitt stora urval av kraftuttagsenheter, lastbilspumparna F1, F2, T1 och VP1, och ett stort antal tillbehör erbjuda totala paketlösningar för lastbilshydraulik. Parker har blivit synonymt med kvalitet. Många påbyggare och lastbilstillverkare tar nu med våra produkter som standard i sina produktprogram. VOLVO RENAULT SCANIA ZF MERCEDES-BENZ IVECO zpto Parker Hannifin Corporation

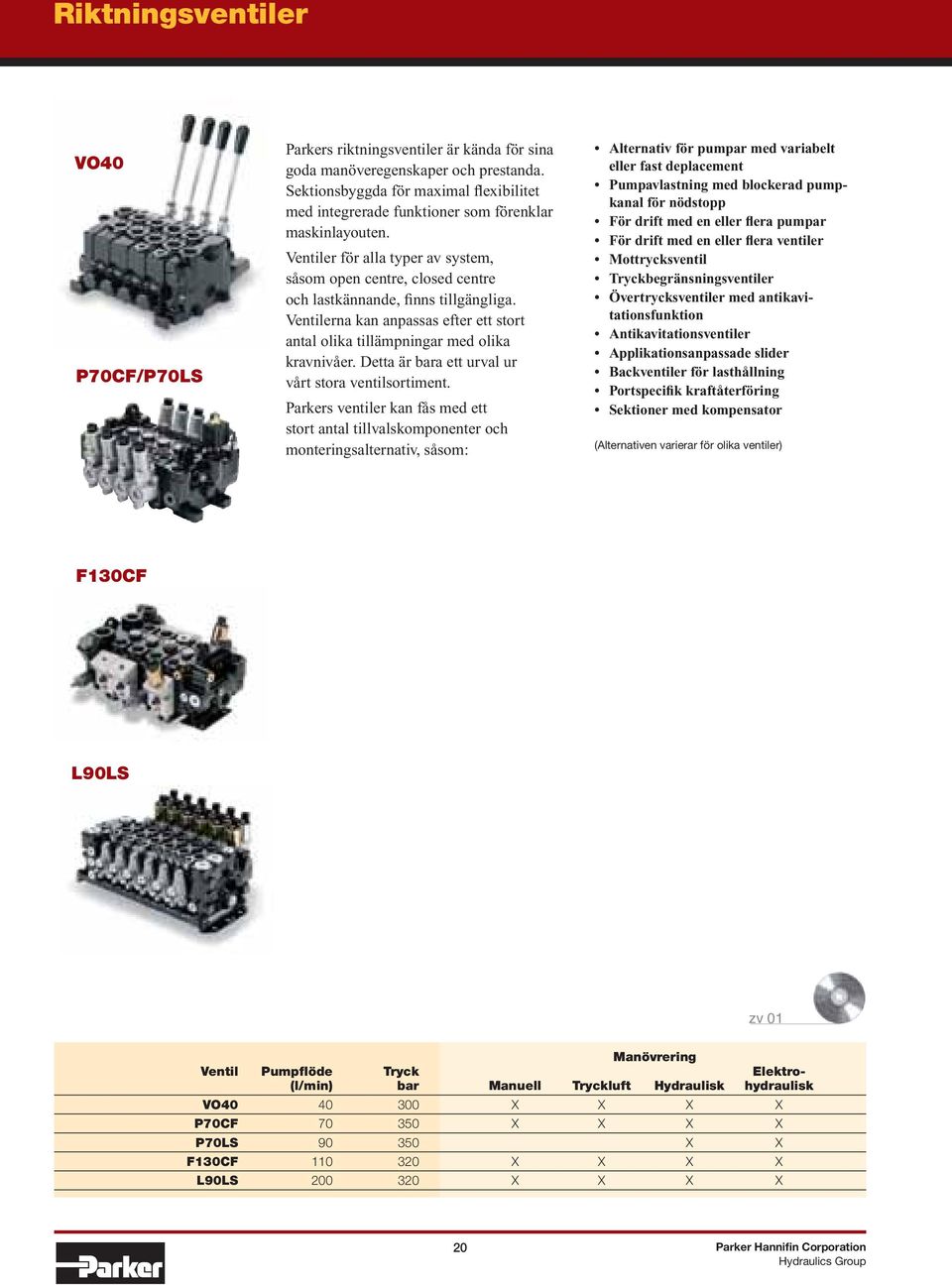

20 Riktningsventiler VO40 P70CF/P70LS Parkers riktningsventiler är kända för sina goda manöveregenskaper och prestanda. Sektionsbyggda för maximal flexibilitet med integrerade funktioner som förenklar maskinlayouten. Ventiler för alla typer av system, såsom open centre, closed centre och lastkännande, finns tillgängliga. Ventilerna kan anpassas efter ett stort antal olika tillämpningar med olika kravnivåer. Detta är bara ett urval ur vårt stora ventilsortiment. Parkers ventiler kan fås med ett stort antal tillvalskomponenter och monteringsalternativ, såsom: Alternativ för pumpar med variabelt eller fast deplacement Pumpavlastning med blockerad pumpkanal för nödstopp För drift med en eller flera pumpar För drift med en eller flera ventiler Mottrycksventil Tryckbegränsningsventiler Övertrycksventiler med antikavitationsfunktion Antikavitationsventiler Applikationsanpassade slider Backventiler för lasthållning Portspecifik kraftåterföring Sektioner med kompensator (Alternativen varierar för olika ventiler) F130CF L90LS zv 01 Manövrering Ventil Pumpflöde Tryck Elektro- (l/min) bar Manuell Tryckluft Hydraulisk hydraulisk VO X X X X P70CF X X X X P70LS X X F130CF X X X X L90LS X X X X 20 Parker Hannifin Corporation

21 System för fjärrmanövrering Pneumatik/Hydraulik Pneumatik VP04 VP04 är en pneumatisk styrventil för proportionell fjärrmanövrering av riktningsventiler, ställcylindrar etc. Finns i linjärspaks- eller joystickutförande. Typiska tillämpningar är proportionell fjärrmanövrering av hydrauliska riktningsventiler och ställcylindrar i mobila eller industriella system. Samtliga anslutningar levereras med kopplingar av instickstyp. zr 21 Systemtyp Styrtryck Styrfl öde Plana kontrollkurvor Friktionsbroms för fasthållande oavsett position Mekanisk ändlägesspärr Pneumatiskt pilottryck 0 8 bar max 7 nl/s X X X Hydraulik PCL4 PCL4 är en hydraulisk förstyrventil för proportionell fjärrmanövrering av ventiler, pumpar, motorer etc. Den finns med joystick-spak eller som linjära enheter för hand- eller fotkontroll. PCL4 är i första hand avsedd för fjärrmanövrering av hydrauliska riktningsventiler i alla slags mobila och industriella tillämpningar. zr 11 Systemtyp Styrtryck Styrfl öde Max matningstryck Individuella kontrollegenskaper för varje riktning Valbara start- och sluttryck Valbar spakkraft Rak karaktäristik Bruten karaktäristik Kontrollkurvor med tvångsöppning (slutsteg) Friktionsbroms för fasthållande oavsett position Mekanisk eller magnetventilstyrd ändlägesspärr Hydrauliskt pilottryck 1 75 bar max 15 l/min 100 bar X X X X X X X X Elektrohydraulik PVC6 Serie PVC6 består av sektionsbyggda ventiler för fjärrmanövrering av riktningsventiler. Den proportionella tryckreduceringsventilen skapar ett tryck som är proportionellt mot inloppsflödet. Magnetventilens spänning är 12 eller 24 V. Inloppssektionen kan förses med tryckreduceringsventil för att skydda reglersektionerna (max inloppstryck till reglersektionen är 50 bar). zr Parker Hannifin Corporation

22 System för fjärrmanövrering Elektrohydraulik Elektronik IQAN IQAN är ett avancerat system utvecklat av Parker för elektronisk styrning och övervakning av hydraulik i mobila maskiner. IQAN kommunicerar med övriga system i maskinen, t ex dieselmotorer och transmissionssystem. IQAN-MDM och IQAN-MDL visar data från dessa system och gör det möjligt att kontrollera dem. IQAN kan enkelt programmeras av användaren med ett avancerat grafiskt designverktyg. Simulering av styrsystemet sker parallellt med programmeringen av maskinens funktioner. All hårdvara i IQANs breda produktsortiment uppfyller de standarder som gäller för mobila tillämpningar, till exempel extrema temperaturer, vibrationer, mekanisk påverkan, elektromagnetisk interferens etc. De största fördelarna med IQAN är: Mobilitet: Hårdvara som konstruerats och testats för mobil hydraulisk utrustning. Enkelhet: Implementera komplexa maskinfunktioner utan specialkunskaper i programmering. Tid-till-marknad: IQANs enkla programmeringsmiljö och moduluppbyggda hårdvara minskar utvecklingstiden. Maskinstyrning: IQAN har den programvara som krävs för att kunna utnyttja hela maskinens livscykel. Tack vare detta kan du sänka kostnaderna från konstruktion till eftermarknadssupport. zr 01 Systemtyper IQANdevelop plattform IQANdesign plattform CANbus Master IQAN-MDM IQAN-MDL CANbus-moduler IQAN-XP, IQAN-XS, IQAN-XP2, IQAN-XT2 IQAN-XA2, IQAN-XS2, IQAN-XT2 CANbus-joystick IQAN-LL, IQAN-LM IQAN-LL, IQAN-LM Fristående reglage IQAN-TOC8, IQAN-TOC2 Analoga joystickreglage IQAN-LSL, IQAN-LST, IQAN-LF1, ICL4, ICM4 Sensorer IQAN-SP035, IQAN-SP500 Komponenter Systemkoncept IQANdevelop Ett utbyggbart moduluppbyggt styrsystem med programverktyg som låter dig lägga till moduler och bygga upp funktioner Fristående enheter Avancerat system IQANdevelop Uppgiftsinriktat styrsystem med programvaruverktyg för att bygga upp funktioner IQANdesign Ett avancerat utbyggbart moduluppbyggt styrsystem med programverktyg som låter dig lägga till moduler, bygga upp funktioner och simulera. 22 Parker Hannifin Corporation

23 Hjälpventiler Gängade patronventiler Riktningsventiler zv 40 HY /UK/DE/FR/IT Proportionella kontrollventiler zv 41 Max arbets- Flödes- Ventiltyp Tryck kapacitet bar l/min Manuella ventiler Manuella trevägsventiler Manuella fyrvägsventiler Pilotstyrda ventiler Magnetstyrda, tvåvägs kägelventiler Magnetstyrda, dubbelriktade kägelventiler Magnetstyrda, tvåvägs slidventiler Magnetstyrda, trevägs slidventiler Magnetstyrda, fyrvägs slidventiler Dubbla magnetstyrda, fyrvägs slidventiler Max arbets- Flödes- Ventiltyp tryck kapacitet bar l/min Magnetstyrda, tvåvägs NC eller NO styrventiler med proportionellt fl öde Magnetstyrda, tvåvägs NO styrventiler med proportionellt fl öde Magnetstyrda, tvåvägs NC strypventiler Magnetstyrda, proportionella tryckreduceringsventiler Magnetstyrda, trevägs proportionella tryckutjämningsventiler Parker Hannifin Corporation

24 Hjälpventiler Gängade patronventiler Lasthållningsventiler zv 42 Max arbets- Flödes- Ventiltyp tryck kapacitet bar l/min Over center-ventiler Backventiler Backventiler för mjuka säten Backventiler som öppnar vid avluftning Pilottrycksstängda backventiler Singelpilotstyrda backventiler Dubbelpilotstyrda backventiler Snabbavluftningsventiler Tryckstyrande ventiler zv 43 Max arbets- Max inställnings- Flödes- Ventiltyp tryck tryck kapacitet bar bar l/min Direktstyrda ventiler Crossover-ventiler Dubbla övertrycksventiler med antikavitationsfunktion Pilotstyrda övertrycksventiler Tryckkännande ventiler Reducerings-/tryckbegränsningsventiler Direktverkande tryckreduceringsventiler Tryckreduceringsventiler Tryckreduceringsslider Sekvensventiler Avlastande övertrycksventiler Logikelement Termisk tryckbegränsare Flödesstyrande ventiler zv 44 Max arbets- Max flödes- Flödes- Ventiltyp tryck inställning kapacitet bar l/min l/min Nålventiler Ställbara nålventiler Flödesdelande/kombinationsventiler Pilotstyrda fl ödeskontrollventiler Flödeskontrollventiler Strypta, tryckkompenserade ventiler Prioriterade, tryckkompenserade ventiler Strypta, tryckkompenserade fl ödesreglerventiler Prioriterade, tryckkompenserade fl ödesreglerventiler Prioriterade, tryckkompenserade fl ödesreglerare med övertrycksfunktion Snabbsäkringar Parker Hannifin Corporation

25 Hjälpventiler Gängade patronventiler Direktverkande tryckbegränsningsventiler med antikavitationsfunktion. Ventilerna har bra tryckkaraktäristik med mycket snabba reaktionstider. De är kompakta, täta, pålitliga och okänsliga för föroreningar. zv 21 Max arbets- Max inställnings- Flödes- Ventiltyp tryck tryck kapacitet bar bar l/min Tryckbegränsningsventiler Hjälpventiler Parkers byggbara väljarventil styrs av en direktverkande magnetventil. Ventilen kan slå om från en krets till en annan under en mängd olika flöden och tryck. Om fler än två kretsar ska kontrolleras kan ytterligare enheter byggas på. Alternativt kan ventilen anslutas till en pump för att styra flödet till den ena av två olika kretsar. Byggbar Sparar ledningsdragning Mindre antal kopplingar Minskar antalet manöversektioner i riktningsventiler Tryckreduceringsventilen är av trevägstyp. Kompakt Lätt att ställa in Fabriksinställd och plomberad Sekvensventilen är konstruerad för att öppna eller stänga en hydraulisk pilotsignal när den når en förinställd trycknivå. Kompakt Flera olika tryckintervall tillgängliga Kan fås fabriksinställd och plomberad Med en växelventil kan två signalflöden i ett hydraulsystem omväxlande styras till en gemensam pilotledning. Flödet med högst tryck prioriteras. Små dimensioner Snabb omkoppling Negativ överlappning Reagerar på mycket små flöden Minimalt läckage zv 21 Max arbets- Flödes- Ventiltyp tryck kapacitet bar l/min Utbyggbar, 2-positions, 4-vägs, magnetventilstyrda, kretsvalskontrollventiler Tryckreduceringsventil Sekvensventil Växelventil Parker Hannifin Corporation

26 Patronventilsystem CVS Patronventilsystem (hydrauliska ventilblock) är konstruerade för att uppfylla de många krav som ställs på mobil hydraulisk utrustning. Ventilblock ger följande fördelar: Minimalt antal ledningar, slangar och kopplingar Färre komponenter Färre läckagepunkter Mindre utrymme krävs Förenklade monterings- och serviceinstruktioner Komplett systemlösning med optimerade funktioner Ventilblocken kan via flänsar anslutas till en eller flera riktningsventiler samt till pumpar, cylindrar, motorer och filter. Följande är några av de patronventilprodukter som erbjuds av Parker: Riktningsventiler Logikelement och flödeskontroller Tryckbegränsingsventiler Proportionella ventiler Kontroller för kraftuttagsväxling Lasthållningsventiler Parker erbjuder mervärdestjänster såsom konstruktion av ventilblock med programvara för 3D CAD/CAM, hjälp med att utforma applikationer och monterings- och testkapacitet. Om du behöver färdiga, integrerade hydrauliska kretsar med extremt korta ledtider ska du välja Parkers Speed Shop. Parkers applikationsexperter kan, med det senaste inom datorstödd konstruktion, hjälpa dig att få ut avancerade, nya skräddarsydda produkter på marknaden snabbare. Lösningen på ditt problem är bara ett par minuter borta när Parkers Quick Designförslag och offerter utarbetas med hjälp av 3D CAD. När väl konstruktionen är färdig effektiviseras den redan snabba säljprocessen ytterligare av elektroniska system för kommunikation och godkännanden. När designspecifikationen uppfyller kundens krav framställer Parkers CAD-kopplade processer för tillverkning av prototyper fullt fungerande hydrauliska integrerade kretsar. Samtliga prototyper testas och dokumenteras noggrant innan de släpps till produktion. På dagens mycket konkurrensutsatta marknad är snabbhet och kvalitet avgörande för framgång. zv Parker Hannifin Corporation

27 Mobila manöverdon Flerstegs dubbelverkande teleskopiska cylindrar med mekanisk kolv och lasthållningsventil Parker erbjuder enkel- eller dubbelverkande enstegs- och teleskopiska cylindrar. Kundanpassade cylindrar kan byggas i satser från enstaka enheter till hundratals. Vi arbetar med våra kunder för att ta fram specifikationer för ett stort antal olika storlekar, tryck och monteringsalternativ. Flerstegs enkelverkande teleskopiska cylindrar MWA/MWB & HC20 Cylinder Innerdiametrar upp till 500 mm Valfri slaglängd Drifttryck upp till 500 bar Tätningar som passar alla standardvätskor Ett stort urval olika material och ytbehandlingar: rostfritt stål elektrofritt nickel nitrering krom- och dubbelkrombeläggning Bland alternativen: lasthållningsventiler elektrohydrauliska omvandlare lägesgivare hydraulisk ändlägesdämpning kolvstångsbälg flödesbegränsning sänkbroms Dubbelsidig styrcylinder zc 01, zc 03 Cylinder Diameter Tryck Max slag Lasthållnings- Valbara Positions- Skräddar- Ø mm bar mm ventiler tätningstyper brytare sydda varianter MWA X X X X MWB X X X X HC X X X X HTR vridcylindrar Kuggstångsförsedda vridcylindrar ger konstant moment i båda riktningarna. Parker erbjuder varianter med enkla och dubbla kuggstänger, samt specialutföranden enligt kundorder. Utgående moment upp till Nm Standardrotationer 90, 180, 360 Specialversioner med upp till fem varv eller mer Upp till 210 bar drifttryck zc Parker Hannifin Corporation

28 Ackumulatorer Kolv-/blås-/membrantyp Parkers heltäckande sortiment av EU-godkända kolvackumulatorer upprätthåller ett högt tryck för säker inbromsning och manövrering. System för körkontroll och last-/bomdämpning ökar produktiviteten och förbättrar förarens arbetsmiljö, samtidigt som ökad systemeffektivitet och mindre pumpstorlekar ger längre livslängd med lägre livstidskostnad. A-serien Standardkapacitet från 0,1 till 76 liter 250/350 bar drifttryck Innerdiameter från 50 mm till 200 mm Tätningar som passar alla standardvätskor och drifttemperaturer za 01 ACP-serien Standardkapacitet från 0,08 till 0,95 liter Upp till 275 bar drifttryck 40 mm och 50 mm innerdiameter Omladdningsbara eller permanentslutna Extra stark krimpkonstruktion za 03 ADE-serien membranackumulatorer 11 standardkapaciteter från 0,075 liter Flöden upp till 60 l/min till 3,5 liter BSPP-gängade portar som standard. Upp till 250 bar maximalt drifttryck Övriga anslutningstyper tillgängliga beroende på modell mot beställning Membran av nitrit- och epiklorohydrinföreningar för drifttemperaturer från melsekontroll enligt direktiv Uppfyller kraven för överensstäm- 30 till +80 C 97/23/EG za 07 Laddningssatser för ackumulatorer och monteringstillbehör Laddnings- och mätutrustning Mätadaptrar och monteringssatser Monteringsklämmor och baskonsoler Monteringsbyglar Reparationsverktyg för ackumulatorer za Parker Hannifin Corporation

29 Filter och analysutrustning Totalt produktutbud Lågt tryck Vårt åtagande att tänka om, nykonstruera och anpassa oss efter kundernas och deras kunders behov illustreras bäst genom vårt totala globala produkterbjudande. Förutom de produkter som visas här kan du beställa en heltäckande sortimentskatalog. Olika monteringskonfigurationer Microglass III-media med hög kapacitet och stor effektivitet och e-seriens miljövänliga mediaalternativ Visuella och elektriska indikatorer med olika anslutningar För montering på och i tankar Integrerad indikator som tillval zf 01 Modell Max rekommenderat Max Monteringsflöde, l/min tryck bar typ Sugretur Tanktopp TTF-serien Tanktopp ETF-serien Tanktopp Tank Topper Tanktopp + Integrerad luftning IN-AGB Inuti tank Medelhögt tryck Olika portalternativ Microglass III med hög kapacitet och stor effektivitet och e-seriens miljövänliga mediealternativ Bypassventil av patrontyp Visuella och elektroniska indikatorer med flera olika anslutningar zf 02 Modell Max rekommenderat Max Monteringsflöde, l/min tryck bar typ CN-serien Inline 45-serien Inline Högt tryck Olika monteringskonfigurationer Microglass III med hög kapacitet och stor effektivitet och e-seriens miljövänliga mediealternativ Visuella och elektriska indikatorer med olika anslutningsmodeller Flöden på upp till 520 l/min vid 414 bar zf 03 Modell Max rekommenderat Max Monteringsflöde, l/min tryck bar typ 8-serien Inline 70-serien Inline LaserCM Portabel partikelräknare Det finns många anledningar till att LaserCM, den senaste i en imponerande familj av bärbara partikelräknare, med all sannolikhet kommer att bli världsledande. Vissa användare kommer att attraheras av dess beprövade prestanda såväl på fältet som i produktionen eller i laboratoriet. Andra kommer att uppskatta kvaliteten, pålitligheten, dess möjligheter att minska maskinernas stilleståndstid och dess effektiva program för förebyggande underhåll. zfa Parker Hannifin Corporation

30 Bränslefilter och separering Racor Spin On-serien Vattenseparering enligt SAE J1488/J1839 och ISO 4020, partikeleffektivitet enligt ISO TR13353 Installera en kompakt Spin On filter-/separeringsenhet med integrerad värmare och genomskinlig behållare Utbytbara Aquabloc-element och multipla portar Tack vare 400-seriens matarpump kan buss- och lastbilsägare skräddarsy ett filter/separeringssystem som passar just deras behov zf 10 Racor Turbine-serien Den robusta lösningen för vattenseparering och bränslefiltrering med hög kapacitet Aquabloc-element Ny konstruktion, genomskinliga behållare, helgjutet aluminiumutförande Värmare och metallbehållare som tillval Tömningsventil och vattensensor som tillval zf 10 System för vevhusventilation (CCV) Ett kompakt, patenterat paket som ger överlägsen kontroll över oljekoalescens och vevhustryck under tuffa förhållanden Gör att motorerna kan uppfylla kraven enligt Euro Tier 4 och 5, samtidigt som turbo- och laddluftkylningssystemen skyddas System för motorluftsystem zf 10 Luftintagsfilter som utformats för att skydda motorn och öka dess livslängd Pamicsortimentets luftrenare för steg 2 och 3, utformade för att garantera låga underhållskostnader och driftsäkerhet Eco-sortimentet lätta, lättmonterade luftrenare Dynacell-serien flerstegs luftrenare med låg profil för lätta till extra tunga tillämpningar zf 10 Transmissions- och bakaxelfilter och hyttluftfilter Bra filtreringsförmåga med särskilt utformat mediekonstruktion. Högt sprängtryck. Luftintagsfilter som utformats för att skydda motorn och öka dess livslängd Friskluftfilter för att avlägsna föroreningar från luft, pollen, asfalt o s v från hyttluften zf 10 Truck Tyre Saver 1 Däckpåfyllning med kväve Särskilt avsedd för påfyllning av lastbilsdäck Levererar 10, 20, 30 och 40 nm 3 /h med 10 bar, med renhetsgrad på 95 % Automatisk pneumatisk avstängning när det inte finns behov av kväve Kompakt konstruktion för inkoppling efter kompressor Lägre bränsleförbrukning och längre däcklivslängd zf Parker Hannifin Corporation
