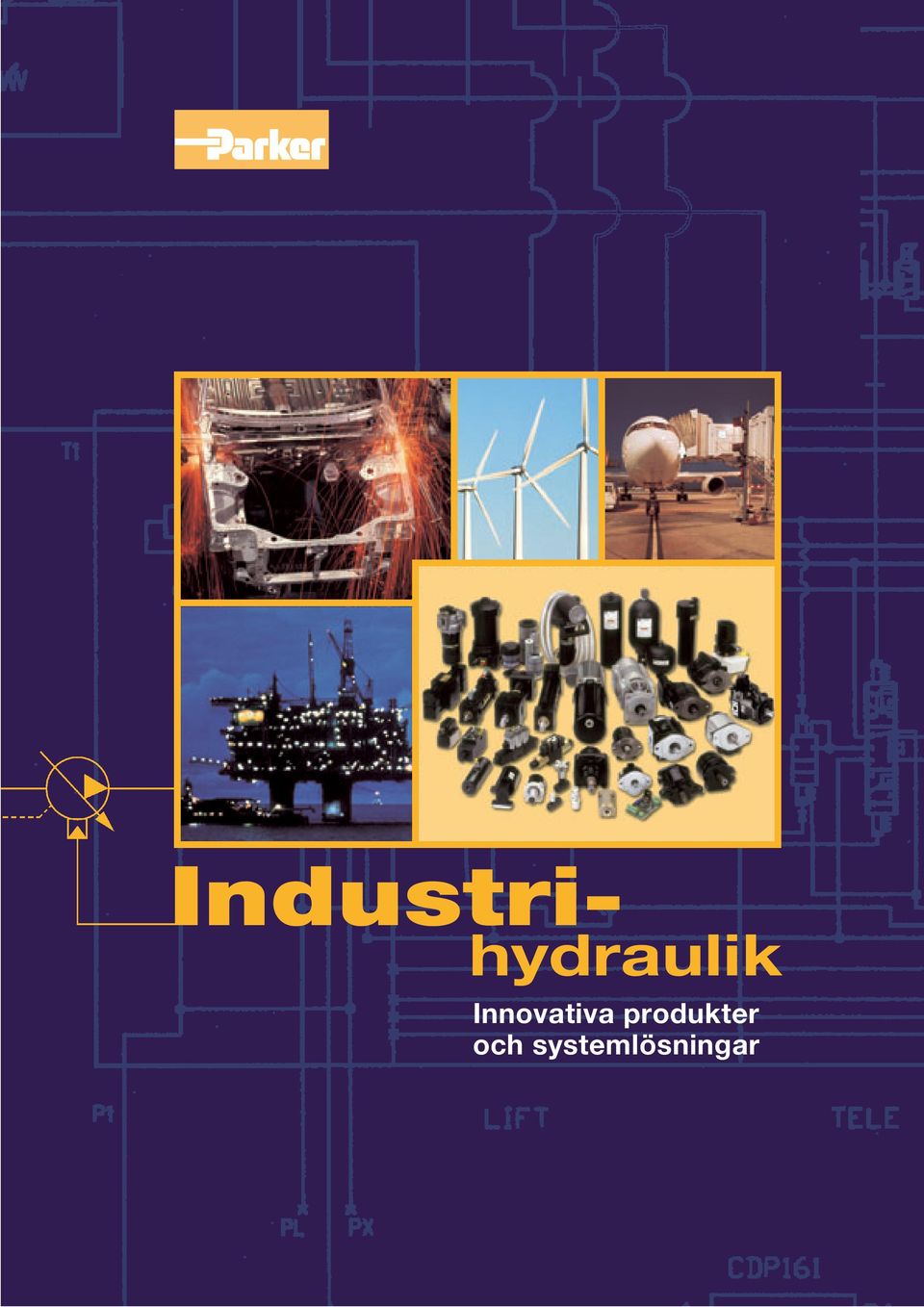

1 Industrihydraulik Innovativa produkter och systemlösningar

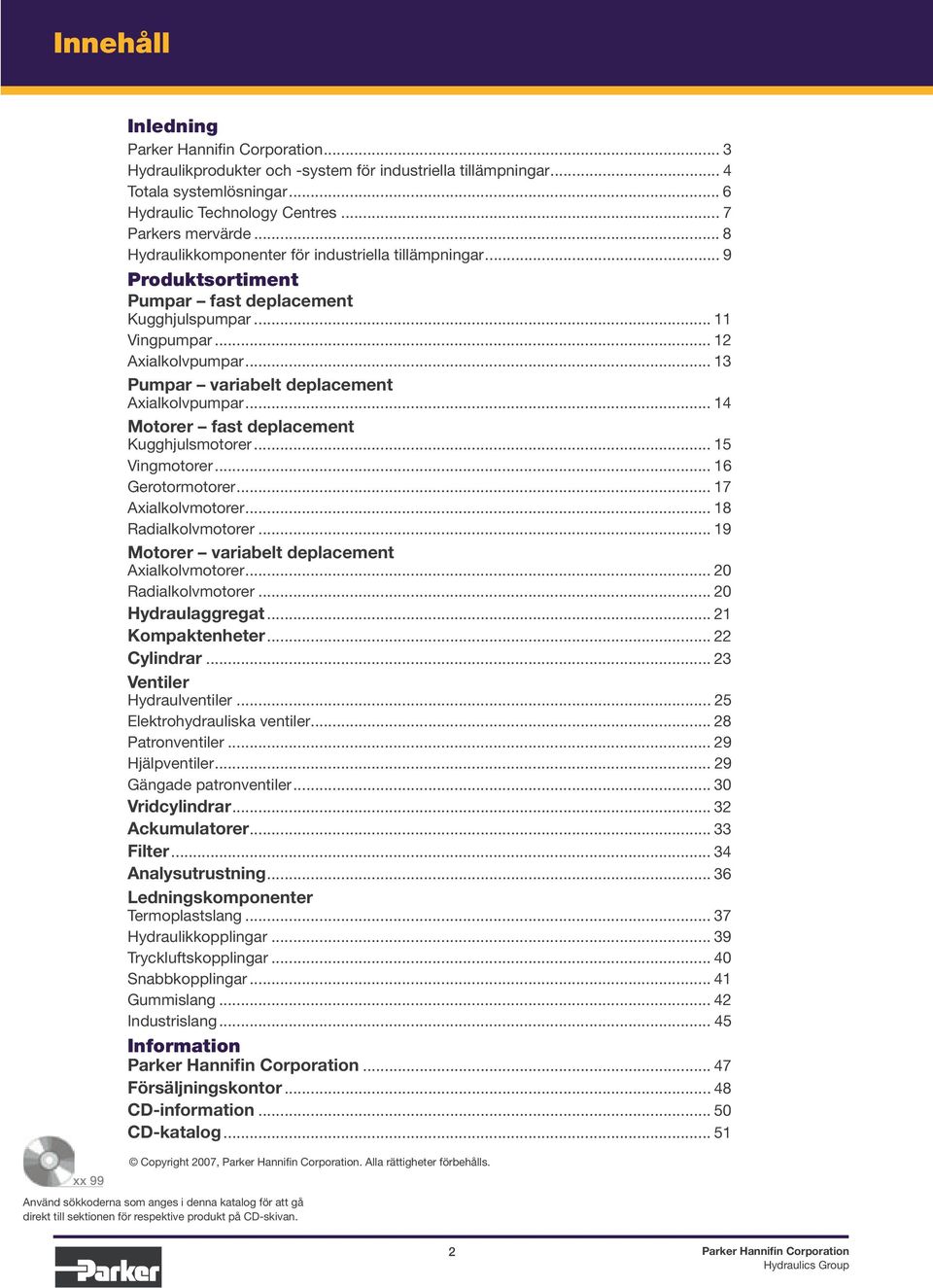

2 Innehåll xx 99 Inledning Parker Hannifin Corporation... 3 Hydraulikprodukter och -system för industriella tillämpningar... 4 Totala systemlösningar... 6 Hydraulic Technology Centres... 7 Parkers mervärde... 8 Hydraulikkomponenter för industriella tillämpningar... 9 Produktsortiment Pumpar fast deplacement Kugghjulspumpar Vingpumpar Axialkolvpumpar Pumpar variabelt deplacement Axialkolvpumpar Motorer fast deplacement Kugghjulsmotorer Vingmotorer Gerotormotorer Axialkolvmotorer Radialkolvmotorer Motorer variabelt deplacement Axialkolvmotorer Radialkolvmotorer Hydraulaggregat Kompaktenheter Cylindrar Ventiler Hydraulventiler Elektrohydrauliska ventiler Patronventiler Hjälpventiler...29 Gängade patronventiler Vridcylindrar Ackumulatorer Filter Analysutrustning Ledningskomponenter Termoplastslang Hydraulikkopplingar Tryckluftskopplingar Snabbkopplingar Gummislang Industrislang Information Parker Hannifin Corporation Försäljningskontor CD-information CD-katalog Copyright 2007, Parker Hannifin Corporation. Alla rättigheter förbehålls. Använd sökkoderna som anges i denna katalog för att gå direkt till sektionen för respektive produkt på CD-skivan. 2 Parker Hannifin Corporation

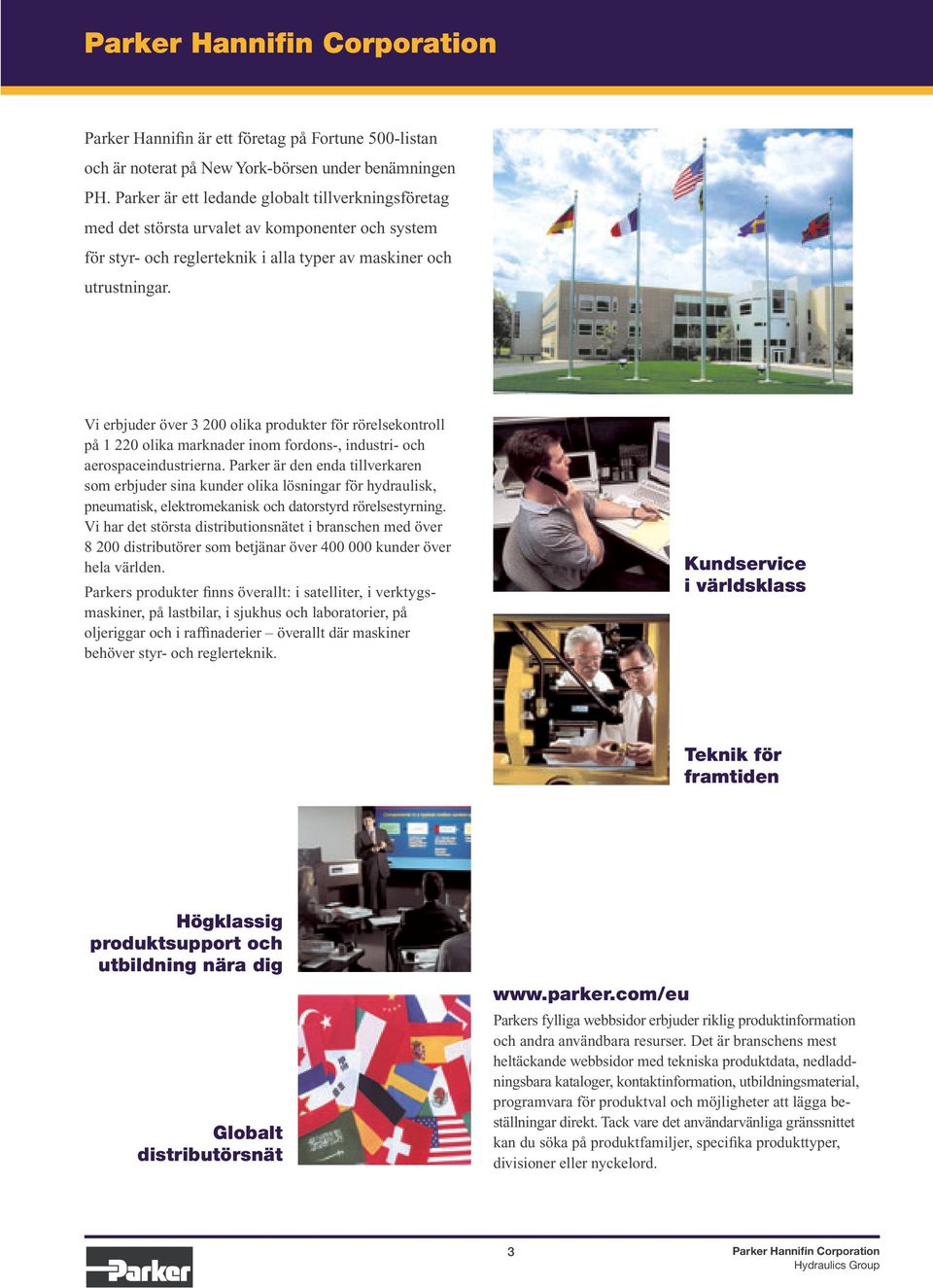

3 Parker Hannifin Corporation Parker Hannifin är ett företag på Fortune 500-listan och är noterat på New York-börsen under benämningen PH. Parker är ett ledande globalt tillverkningsföretag med det största urvalet av komponenter och system för styr- och reglerteknik i alla typer av maskiner och utrustningar. Vi erbjuder över olika produkter för rörelsekontroll på olika marknader inom fordons-, industri- och aerospaceindustrierna. Parker är den enda tillverkaren som erbjuder sina kunder olika lösningar för hydraulisk, pneumatisk, elektromekanisk och datorstyrd rörelsestyrning. Vi har det största distributionsnätet i branschen med över distributörer som betjänar över kunder över hela världen. Parkers produkter finns överallt: i satelliter, i verktygsmaskiner, på lastbilar, i sjukhus och laboratorier, på oljeriggar och i raffinaderier överallt där maskiner behöver styr- och reglerteknik. Kundservice i världsklass Teknik för framtiden Högklassig produktsupport och utbildning nära dig Globalt distributörsnät Parkers fylliga webbsidor erbjuder riklig produktinformation och andra användbara resurser. Det är branschens mest heltäckande webbsidor med tekniska produktdata, nedladdningsbara kataloger, kontaktinformation, utbildningsmaterial, programvara för produktval och möjligheter att lägga beställningar direkt. Tack vare det användarvänliga gränssnittet kan du söka på produktfamiljer, specifika produkttyper, divisioner eller nyckelord. 3 Parker Hannifin Corporation

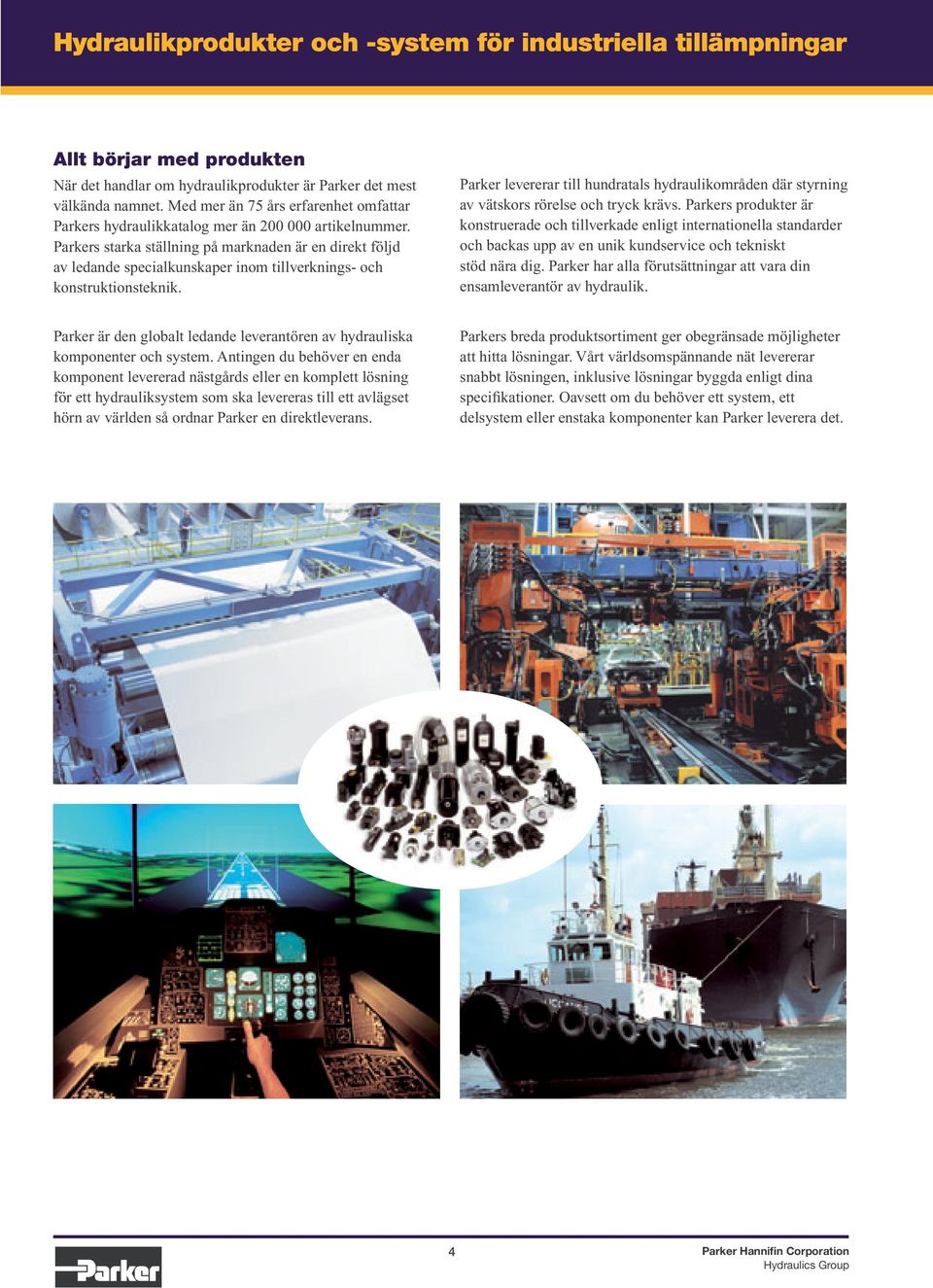

4 Hydraulikprodukter och -system för industriella tillämpningar Allt börjar med produkten När det handlar om hydraulikprodukter är Parker det mest välkända namnet. Med mer än 75 års erfarenhet omfattar Parkers hydraulikkatalog mer än artikelnummer. Parkers starka ställning på marknaden är en direkt följd av ledande specialkunskaper inom tillverknings- och konstruktionsteknik. Parker levererar till hundratals hydraulikområden där styrning av vätskors rörelse och tryck krävs. Parkers produkter är konstruerade och tillverkade enligt internationella standarder och backas upp av en unik kundservice och tekniskt stöd nära dig. Parker har alla förutsättningar att vara din ensamleverantör av hydraulik. Parker är den globalt ledande leverantören av hydrauliska komponenter och system. Antingen du behöver en enda komponent levererad nästgårds eller en komplett lösning för ett hydrauliksystem som ska levereras till ett avlägset hörn av världen så ordnar Parker en direktleverans. Parkers breda produktsortiment ger obegränsade möjligheter att hitta lösningar. Vårt världsomspännande nät levererar snabbt lösningen, inklusive lösningar byggda enligt dina specifikationer. Oavsett om du behöver ett system, ett delsystem eller enstaka komponenter kan Parker leverera det. 4 Parker Hannifin Corporation

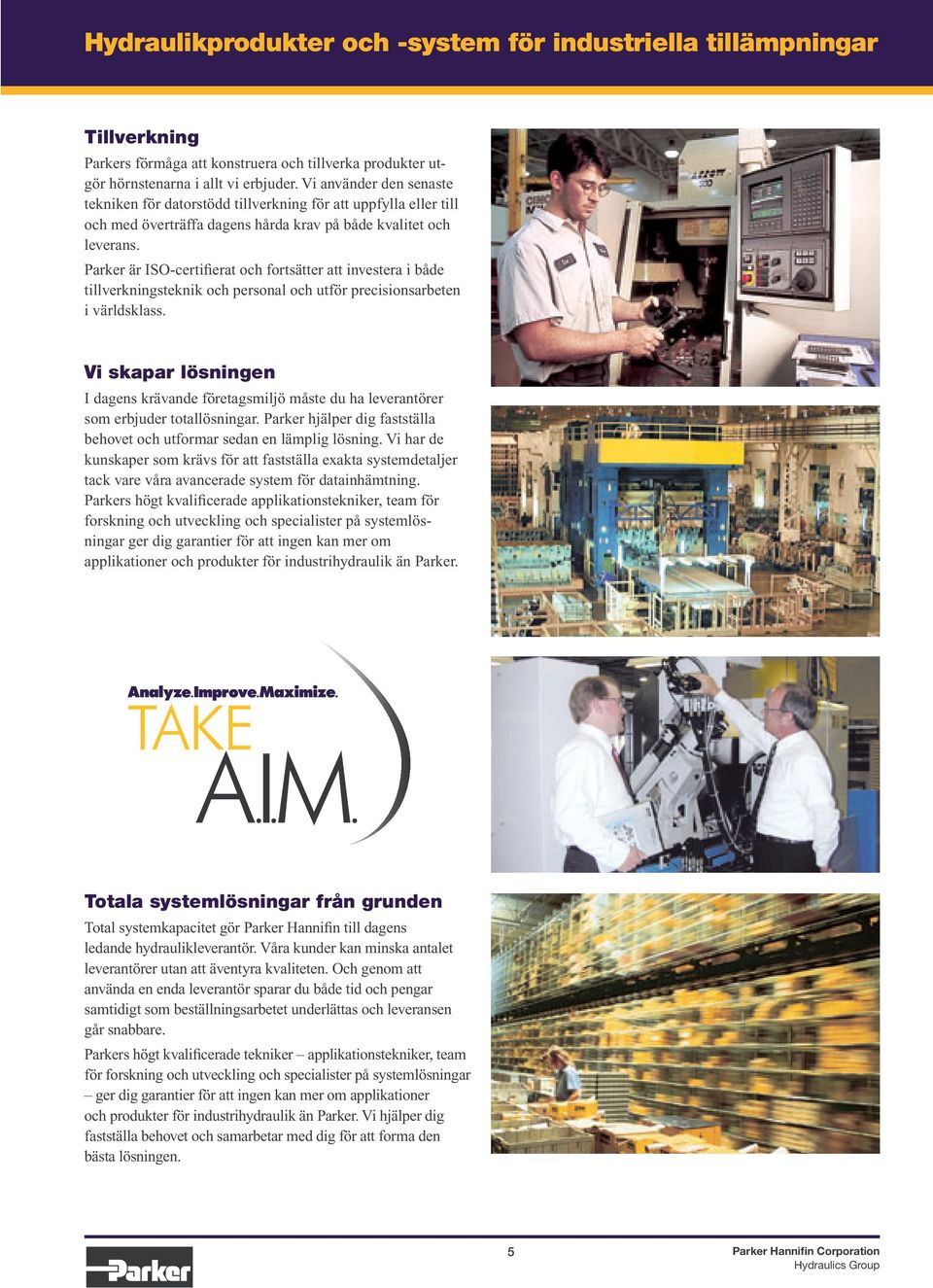

5 Hydraulikprodukter och -system för industriella tillämpningar Tillverkning Parkers förmåga att konstruera och tillverka produkter utgör hörnstenarna i allt vi erbjuder. Vi använder den senaste tekniken för datorstödd tillverkning för att uppfylla eller till och med överträffa dagens hårda krav på både kvalitet och leverans. Parker är ISO-certifierat och fortsätter att investera i både tillverkningsteknik och personal och utför precisionsarbeten i världsklass. Vi skapar lösningen I dagens krävande företagsmiljö måste du ha leverantörer som erbjuder totallösningar. Parker hjälper dig fastställa behovet och utformar sedan en lämplig lösning. Vi har de kunskaper som krävs för att fastställa exakta systemdetaljer tack vare våra avancerade system för datainhämtning. Parkers högt kvalificerade applikationstekniker, team för forskning och utveckling och specialister på systemlösningar ger dig garantier för att ingen kan mer om applikationer och produkter för industrihydraulik än Parker. Totala systemlösningar från grunden Total systemkapacitet gör Parker Hannifin till dagens ledande hydraulikleverantör. Våra kunder kan minska antalet leverantörer utan att äventyra kvaliteten. Och genom att använda en enda leverantör sparar du både tid och pengar samtidigt som beställningsarbetet underlättas och leveransen går snabbare. Parkers högt kvalificerade tekniker applikationstekniker, team för forskning och utveckling och specialister på systemlösningar ger dig garantier för att ingen kan mer om applikationer och produkter för industrihydraulik än Parker. Vi hjälper dig fastställa behovet och samarbetar med dig för att forma den bästa lösningen. 5 Parker Hannifin Corporation

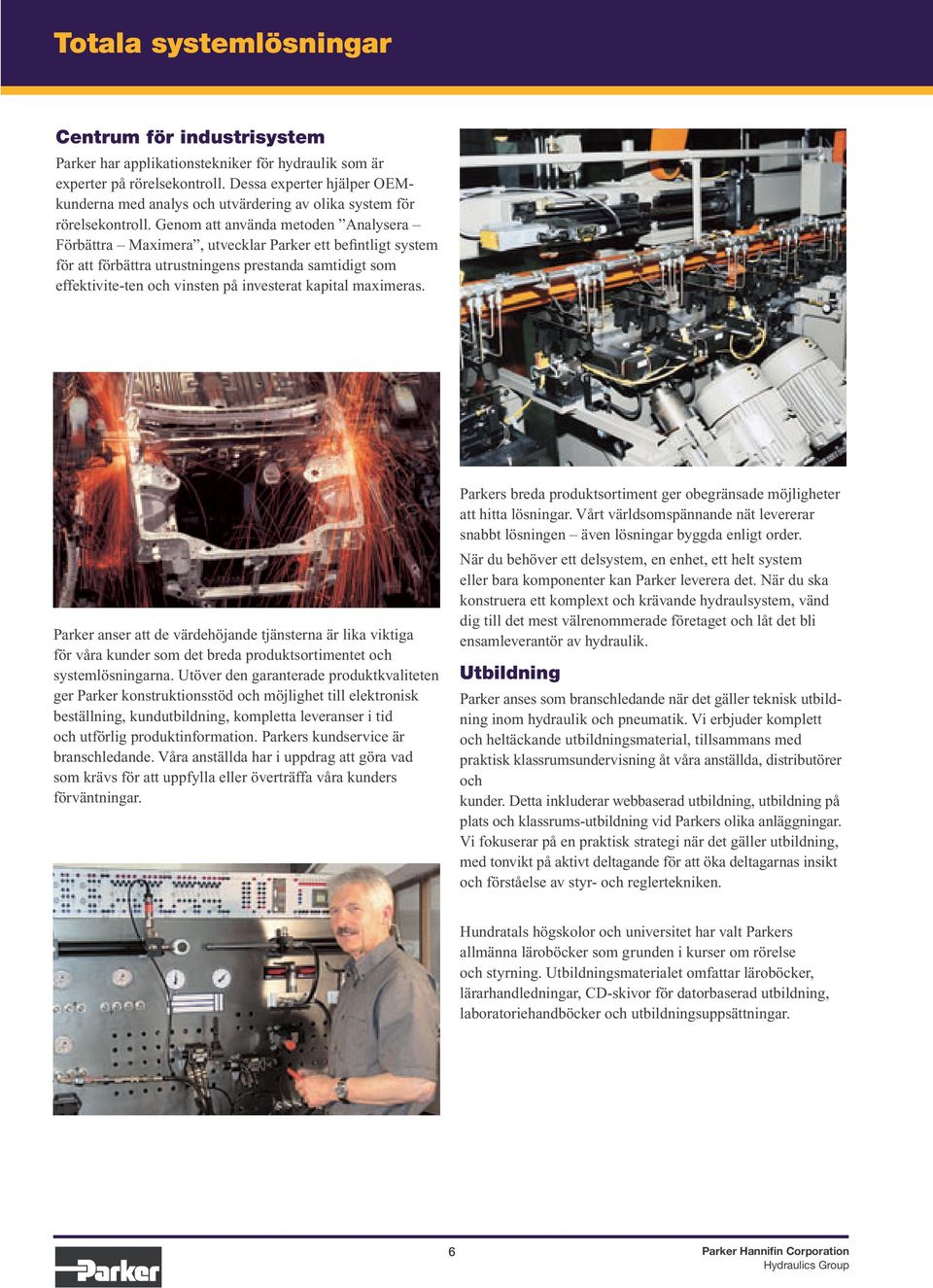

6 Totala systemlösningar Centrum för industrisystem Parker har applikationstekniker för hydraulik som är experter på rörelsekontroll. Dessa experter hjälper OEMkunderna med analys och utvärdering av olika system för rörelsekontroll. Genom att använda metoden Analysera Förbättra Maximera, utvecklar Parker ett befintligt system för att förbättra utrustningens prestanda samtidigt som effektivite-ten och vinsten på investerat kapital maximeras. Parker anser att de värdehöjande tjänsterna är lika viktiga för våra kunder som det breda produktsortimentet och systemlösningarna. Utöver den garanterade produktkvaliteten ger Parker konstruktionsstöd och möjlighet till elektronisk beställning, kundutbildning, kompletta leveranser i tid och utförlig produktinformation. Parkers kundservice är branschledande. Våra anställda har i uppdrag att göra vad som krävs för att uppfylla eller överträffa våra kunders förväntningar. Parkers breda produktsortiment ger obegränsade möjligheter att hitta lösningar. Vårt världsomspännande nät levererar snabbt lösningen även lösningar byggda enligt order. När du behöver ett delsystem, en enhet, ett helt system eller bara komponenter kan Parker leverera det. När du ska konstruera ett komplext och krävande hydraulsystem, vänd dig till det mest välrenommerade företaget och låt det bli ensamleverantör av hydraulik. Utbildning Parker anses som branschledande när det gäller teknisk utbildning inom hydraulik och pneumatik. Vi erbjuder komplett och heltäckande utbildningsmaterial, tillsammans med praktisk klassrumsundervisning åt våra anställda, distributörer och kunder. Detta inkluderar webbaserad utbildning, utbildning på plats och klassrums-utbildning vid Parkers olika anläggningar. Vi fokuserar på en praktisk strategi när det gäller utbildning, med tonvikt på aktivt deltagande för att öka deltagarnas insikt och förståelse av styr- och reglertekniken. Hundratals högskolor och universitet har valt Parkers allmänna läroböcker som grunden i kurser om rörelse och styrning. Utbildningsmaterialet omfattar läroböcker, lärarhandledningar, CD-skivor för datorbaserad utbildning, laboratoriehandböcker och utbildningsuppsättningar. 6 Parker Hannifin Corporation

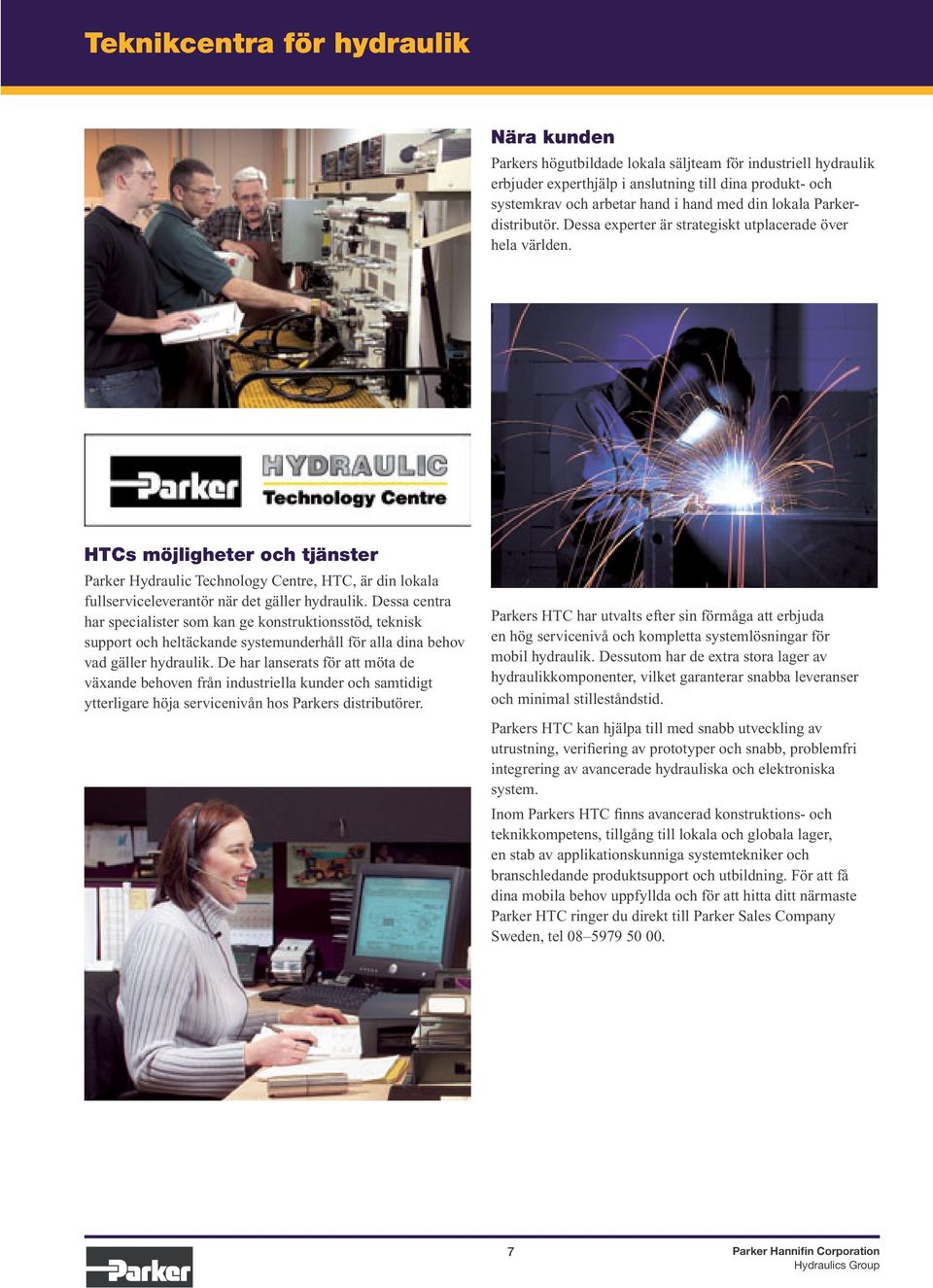

7 Teknikcentra för hydraulik Nära kunden Parkers högutbildade lokala säljteam för industriell hydraulik erbjuder experthjälp i anslutning till dina produkt- och systemkrav och arbetar hand i hand med din lokala Parkerdistributör. Dessa experter är strategiskt utplacerade över hela världen. HTCs möjligheter och tjänster Parker Hydraulic Technology Centre, HTC, är din lokala fullserviceleverantör när det gäller hydraulik. Dessa centra har specialister som kan ge konstruktionsstöd, teknisk support och heltäckande systemunderhåll för alla dina behov vad gäller hydraulik. De har lanserats för att möta de växande behoven från industriella kunder och samtidigt ytterligare höja servicenivån hos Parkers distributörer. Parkers HTC har utvalts efter sin förmåga att erbjuda en hög servicenivå och kompletta systemlösningar för mobil hydraulik. Dessutom har de extra stora lager av hydraulikkomponenter, vilket garanterar snabba leveranser och minimal stilleståndstid. Parkers HTC kan hjälpa till med snabb utveckling av utrustning, verifiering av prototyper och snabb, problemfri integrering av avancerade hydrauliska och elektroniska system. Inom Parkers HTC finns avancerad konstruktions- och teknikkompetens, tillgång till lokala och globala lager, en stab av applikationskunniga systemtekniker och branschledande produktsupport och utbildning. För att få dina mobila behov uppfyllda och för att hitta ditt närmaste Parker HTC ringer du direkt till Parker Sales Company Sweden, tel Parker Hannifin Corporation

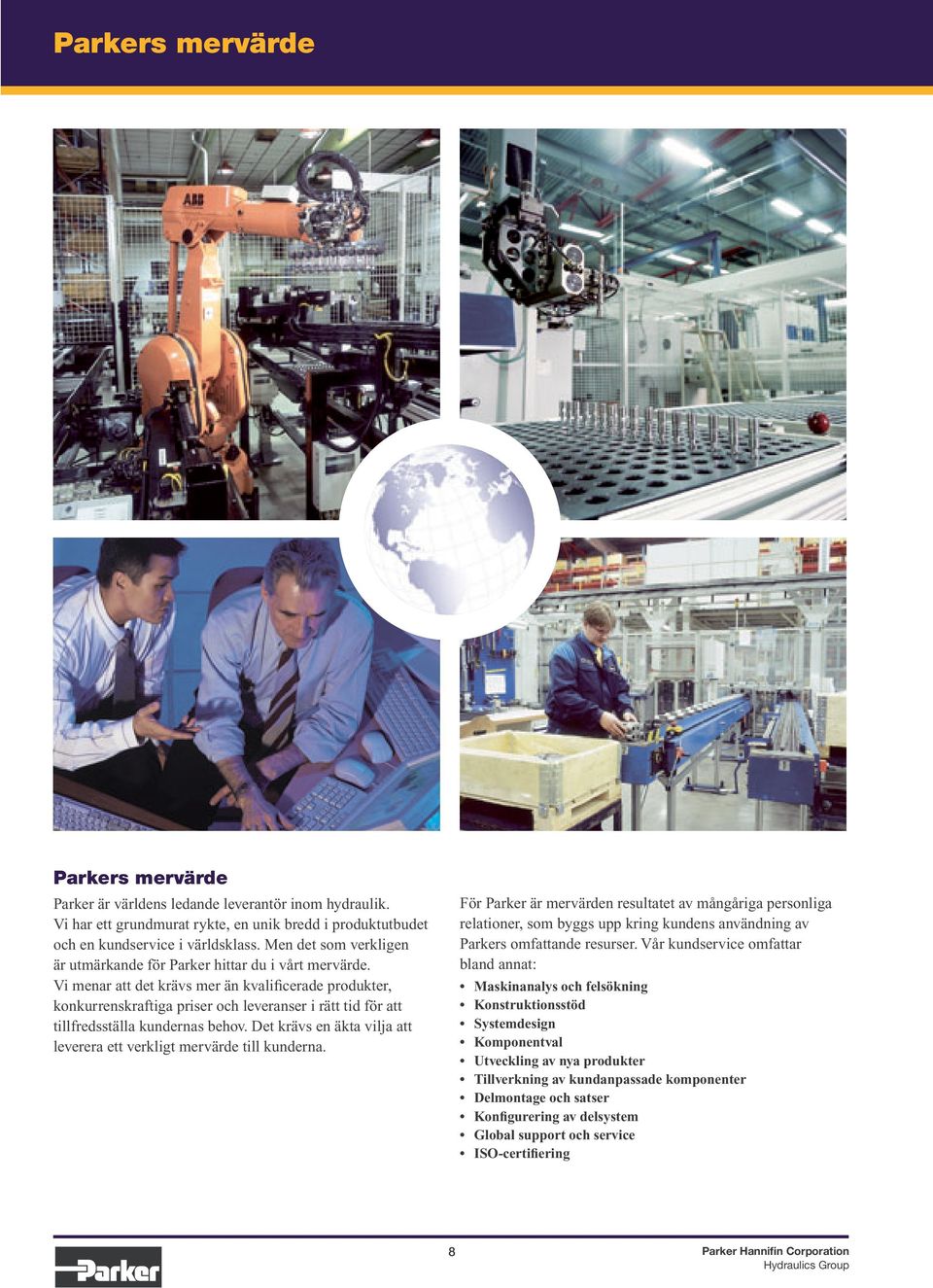

8 Parkers mervärde Parkers mervärde Parker är världens ledande leverantör inom hydraulik. Vi har ett grundmurat rykte, en unik bredd i produktutbudet och en kundservice i världsklass. Men det som verkligen är utmärkande för Parker hittar du i vårt mervärde. Vi menar att det krävs mer än kvalificerade produkter, konkurrenskraftiga priser och leveranser i rätt tid för att tillfredsställa kundernas behov. Det krävs en äkta vilja att leverera ett verkligt mervärde till kunderna. För Parker är mervärden resultatet av mångåriga personliga relationer, som byggs upp kring kundens användning av Parkers omfattande resurser. Vår kundservice omfattar bland annat: Maskinanalys och felsökning Konstruktionsstöd Systemdesign Komponentval Utveckling av nya produkter Tillverkning av kundanpassade komponenter Delmontage och satser Konfigurering av delsystem Global support och service ISO-certifiering 8 Parker Hannifin Corporation

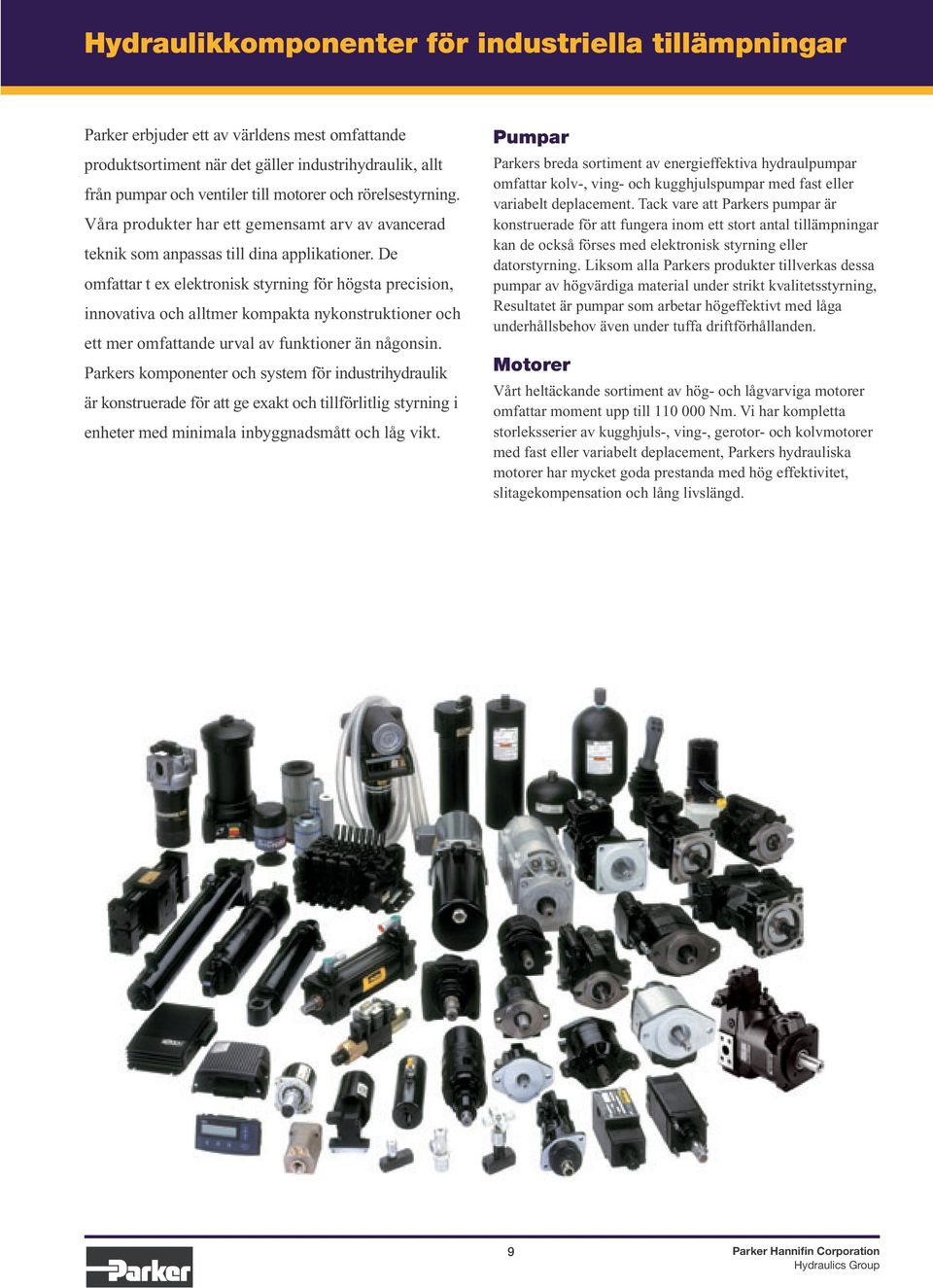

9 Hydraulikkomponenter för industriella tillämpningar Parker erbjuder ett av världens mest omfattande produktsortiment när det gäller industrihydraulik, allt från pumpar och ventiler till motorer och rörelsestyrning. Våra produkter har ett gemensamt arv av avancerad teknik som anpassas till dina applikationer. De omfattar t ex elektronisk styrning för högsta precision, innovativa och alltmer kompakta nykonstruktioner och ett mer omfattande urval av funktioner än någonsin. Parkers komponenter och system för industrihydraulik är konstruerade för att ge exakt och tillförlitlig styrning i enheter med minimala inbyggnadsmått och låg vikt. Pumpar Parkers breda sortiment av energieffektiva hydraulpumpar omfattar kolv-, ving- och kugghjulspumpar med fast eller variabelt deplacement. Tack vare att Parkers pumpar är konstruerade för att fungera inom ett stort antal tillämpningar kan de också förses med elektronisk styrning eller datorstyrning. Liksom alla Parkers produkter tillverkas dessa pumpar av högvärdiga material under strikt kvalitetsstyrning, Resultatet är pumpar som arbetar högeffektivt med låga underhållsbehov även under tuffa driftförhållanden. Motorer Vårt heltäckande sortiment av hög- och lågvarviga motorer omfattar moment upp till Nm. Vi har kompletta storleksserier av kugghjuls-, ving-, gerotor- och kolvmotorer med fast eller variabelt deplacement, Parkers hydrauliska motorer har mycket goda prestanda med hög effektivitet, slitagekompensation och lång livslängd. 9 Parker Hannifin Corporation

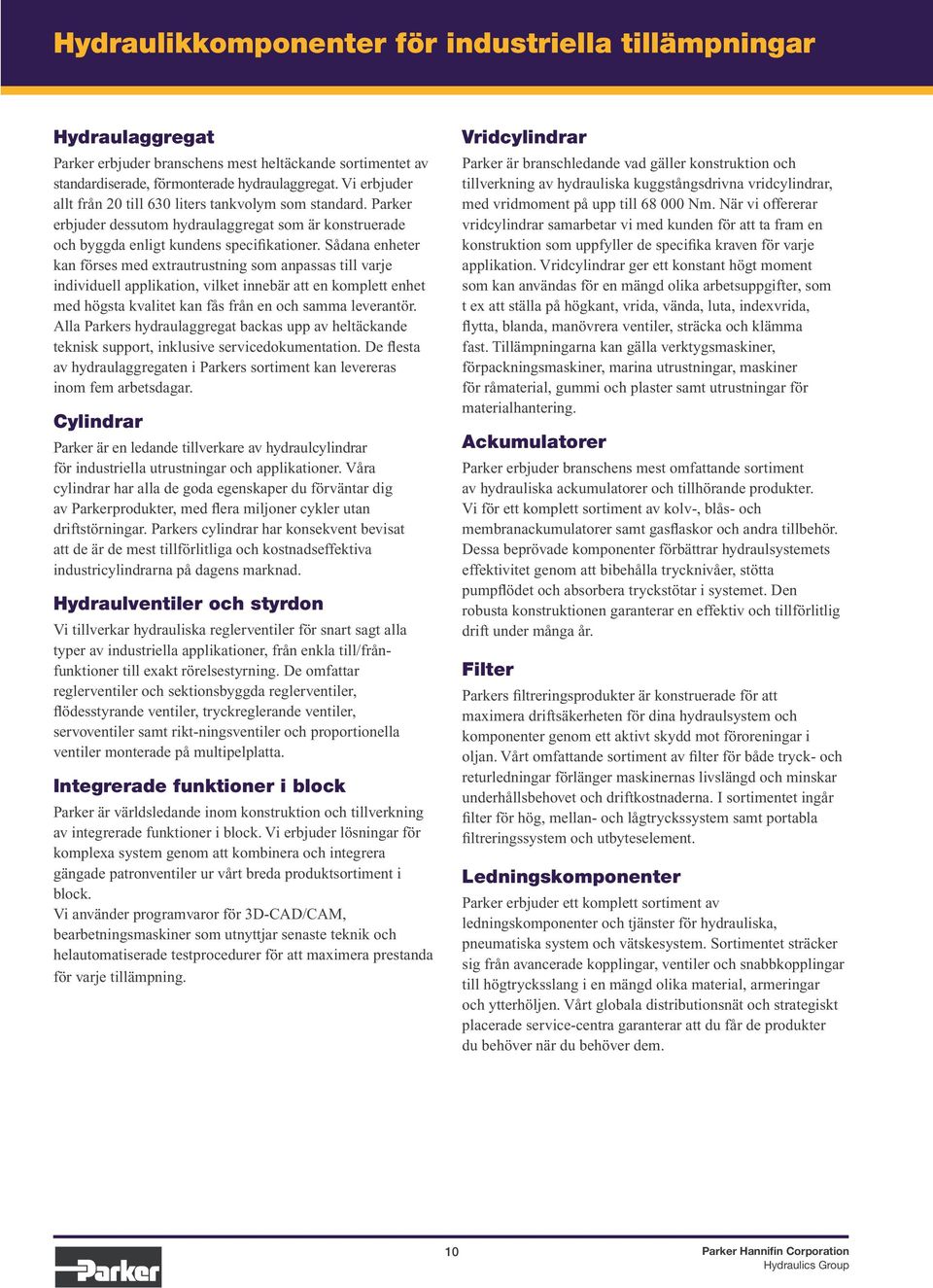

10 Hydraulikkomponenter för industriella tillämpningar Hydraulaggregat Parker erbjuder branschens mest heltäckande sortimentet av standardiserade, förmonterade hydraulaggregat. Vi erbjuder allt från 20 till 630 liters tankvolym som standard. Parker erbjuder dessutom hydraulaggregat som är konstruerade och byggda enligt kundens specifikationer. Sådana enheter kan förses med extrautrustning som anpassas till varje individuell applikation, vilket innebär att en komplett enhet med högsta kvalitet kan fås från en och samma leverantör. Alla Parkers hydraulaggregat backas upp av heltäckande teknisk support, inklusive servicedokumentation. De flesta av hydraulaggregaten i Parkers sortiment kan levereras inom fem arbetsdagar. Cylindrar Parker är en ledande tillverkare av hydraulcylindrar för industriella utrustningar och applikationer. Våra cylindrar har alla de goda egenskaper du förväntar dig av Parkerprodukter, med flera miljoner cykler utan driftstörningar. Parkers cylindrar har konsekvent bevisat att de är de mest tillförlitliga och kostnadseffektiva industricylindrarna på dagens marknad. Hydraulventiler och styrdon Vi tillverkar hydrauliska reglerventiler för snart sagt alla typer av industriella applikationer, från enkla till/frånfunktioner till exakt rörelsestyrning. De omfattar reglerventiler och sektionsbyggda reglerventiler, flödesstyrande ventiler, tryckreglerande ventiler, servoventiler samt rikt-ningsventiler och proportionella ventiler monterade på multipelplatta. Integrerade funktioner i block Parker är världsledande inom konstruktion och tillverkning av integrerade funktioner i block. Vi erbjuder lösningar för komplexa system genom att kombinera och integrera gängade patronventiler ur vårt breda produktsortiment i block. Vi använder programvaror för 3D-CAD/CAM, bearbetningsmaskiner som utnyttjar senaste teknik och helautomatiserade testprocedurer för att maximera prestanda för varje tillämpning. Vridcylindrar Parker är branschledande vad gäller konstruktion och tillverkning av hydrauliska kuggstångsdrivna vridcylindrar, med vridmoment på upp till Nm. När vi offererar vridcylindrar samarbetar vi med kunden för att ta fram en konstruktion som uppfyller de specifika kraven för varje applikation. Vridcylindrar ger ett konstant högt moment som kan användas för en mängd olika arbetsuppgifter, som t ex att ställa på högkant, vrida, vända, luta, indexvrida, flytta, blanda, manövrera ventiler, sträcka och klämma fast. Tillämpningarna kan gälla verktygsmaskiner, förpackningsmaskiner, marina utrustningar, maskiner för råmaterial, gummi och plaster samt utrustningar för materialhantering. Ackumulatorer Parker erbjuder branschens mest omfattande sortiment av hydrauliska ackumulatorer och tillhörande produkter. Vi för ett komplett sortiment av kolv-, blås- och membranackumulatorer samt gasflaskor och andra tillbehör. Dessa beprövade komponenter förbättrar hydraulsystemets effektivitet genom att bibehålla trycknivåer, stötta pumpflödet och absorbera tryckstötar i systemet. Den robusta konstruktionen garanterar en effektiv och tillförlitlig drift under många år. Filter Parkers filtreringsprodukter är konstruerade för att maximera driftsäkerheten för dina hydraulsystem och komponenter genom ett aktivt skydd mot föroreningar i oljan. Vårt omfattande sortiment av filter för både tryck- och returledningar förlänger maskinernas livslängd och minskar underhållsbehovet och driftkostnaderna. I sortimentet ingår filter för hög, mellan- och lågtryckssystem samt portabla filtreringssystem och utbyteselement. Ledningskomponenter Parker erbjuder ett komplett sortiment av ledningskomponenter och tjänster för hydrauliska, pneumatiska system och vätskesystem. Sortimentet sträcker sig från avancerade kopplingar, ventiler och snabbkopplingar till högtrycksslang i en mängd olika material, armeringar och ytterhöljen. Vårt globala distributionsnät och strategiskt placerade service-centra garanterar att du får de produkter du behöver när du behöver dem. 10 Parker Hannifin Corporation

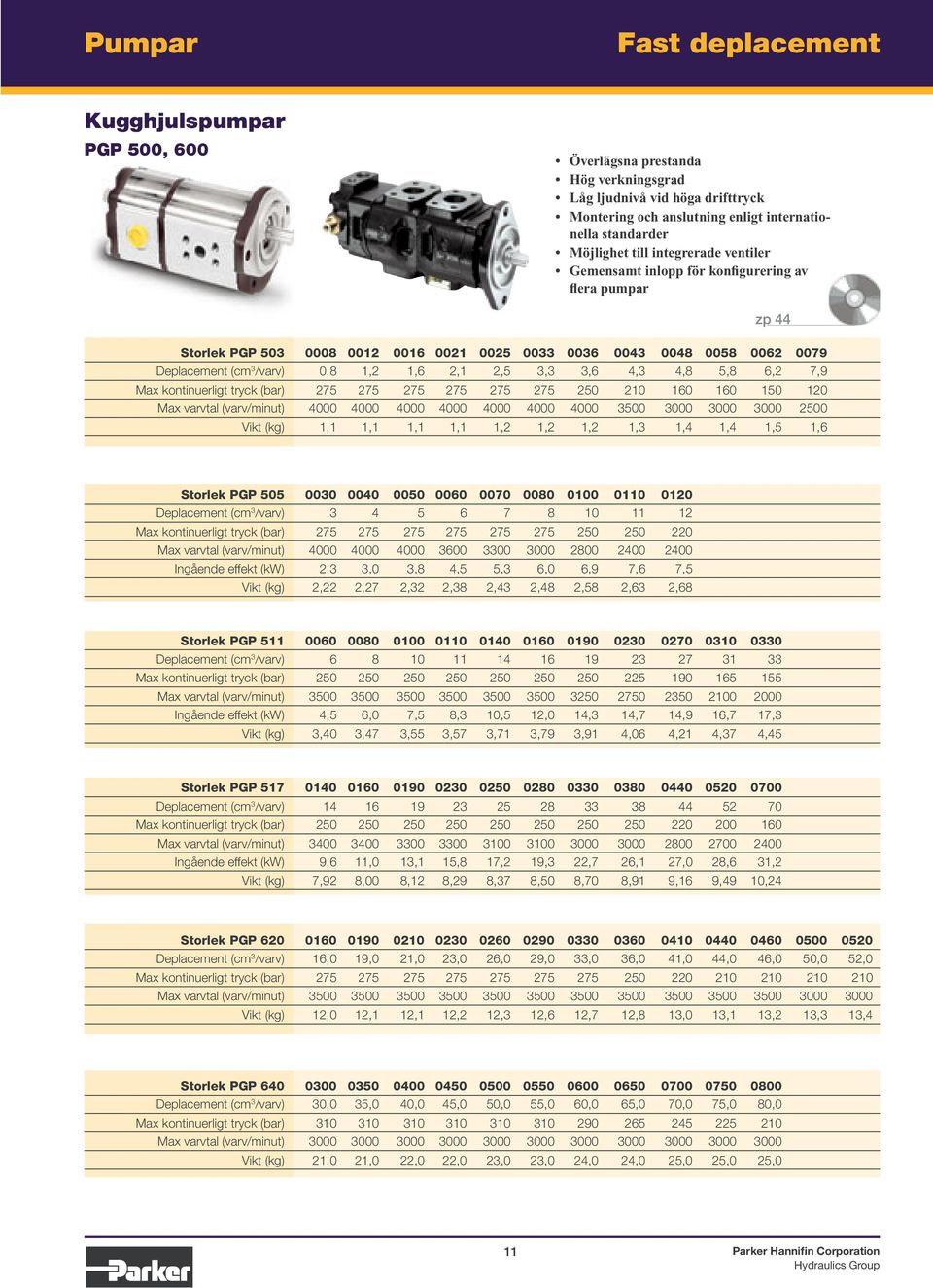

11 Pumpar Fast deplacement Kugghjulspumpar PGP 500, 600 Överlägsna prestanda Hög verkningsgrad Låg ljudnivå vid höga drifttryck Montering och anslutning enligt internationella standarder Möjlighet till integrerade ventiler Gemensamt inlopp för konfigurering av flera pumpar zp 44 Storlek PGP Deplacement (cm 3 /varv) 0,8 1,2 1,6 2,1 2,5 3,3 3,6 4,3 4,8 5,8 6,2 7,9 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 1,1 1,1 1,1 1,1 1,2 1,2 1,2 1,3 1,4 1,4 1,5 1,6 Storlek PGP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 2,3 3,0 3,8 4,5 5,3 6,0 6,9 7,6 7,5 Vikt (kg) 2,22 2,27 2,32 2,38 2,43 2,48 2,58 2,63 2,68 Storlek PGP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 4,5 6,0 7,5 8,3 10,5 12,0 14,3 14,7 14,9 16,7 17,3 Vikt (kg) 3,40 3,47 3,55 3,57 3,71 3,79 3,91 4,06 4,21 4,37 4,45 Storlek PGP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 9,6 11,0 13,1 15,8 17,2 19,3 22,7 26,1 27,0 28,6 31,2 Vikt (kg) 7,92 8,00 8,12 8,29 8,37 8,50 8,70 8,91 9,16 9,49 10,24 Storlek PGP Deplacement (cm 3 /varv) 16,0 19,0 21,0 23,0 26,0 29,0 33,0 36,0 41,0 44,0 46,0 50,0 52,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 12,0 12,1 12,1 12,2 12,3 12,6 12,7 12,8 13,0 13,1 13,2 13,3 13,4 Storlek PGP Deplacement (cm 3 /varv) 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 21,0 21,0 22,0 22,0 23,0 23,0 24,0 24,0 25,0 25,0 25,0 11 Parker Hannifin Corporation

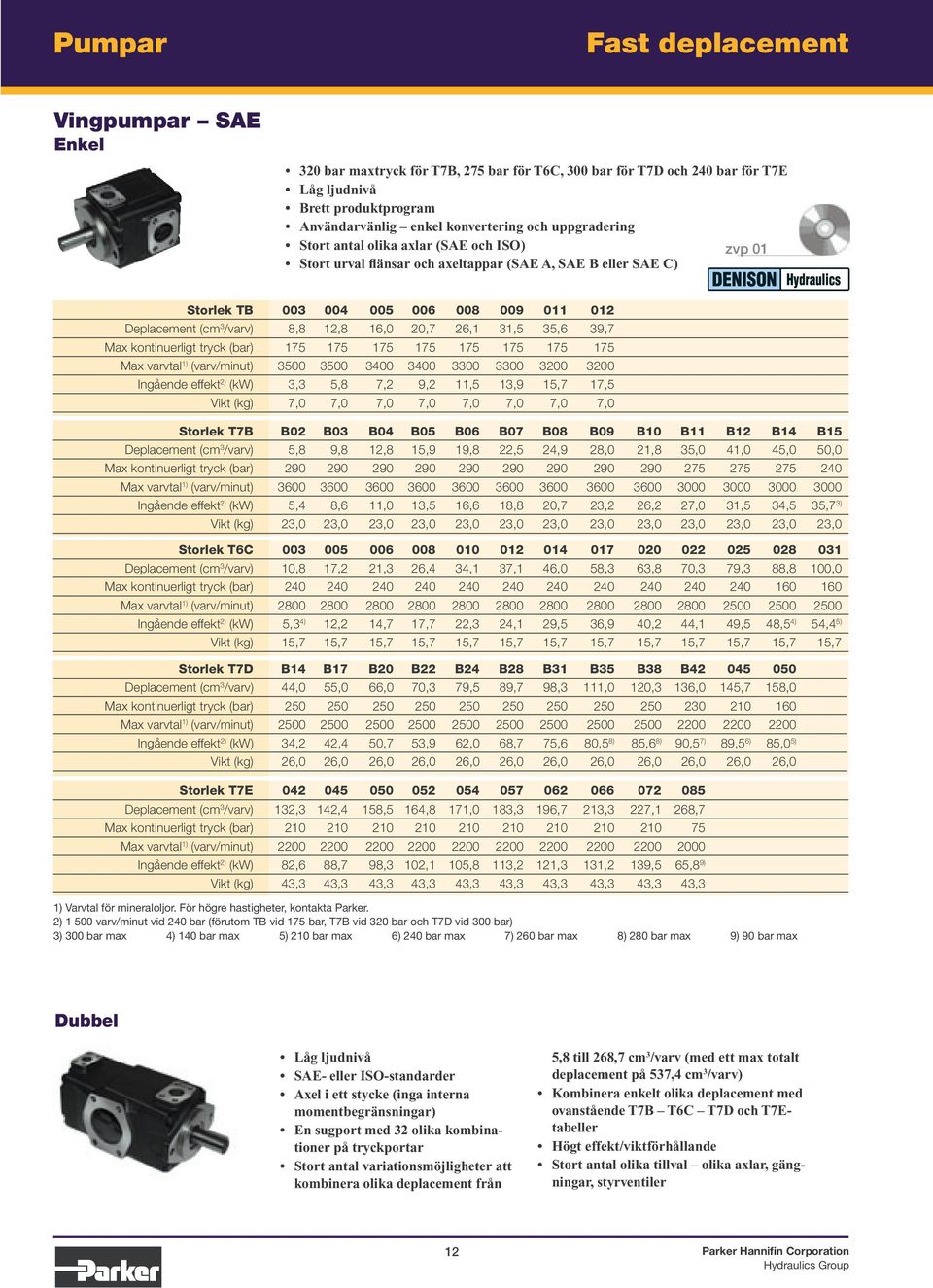

12 Pumpar Fast deplacement Vingpumpar SAE Enkel 320 bar maxtryck för T7B, 275 bar för T6C, 300 bar för T7D och 240 bar för T7E Låg ljudnivå Brett produktprogram Användarvänlig enkel konvertering och uppgradering Stort antal olika axlar (SAE och ISO) zvp 01 Stort urval flänsar och axeltappar (SAE A, SAE B eller SAE C) Storlek TB Deplacement (cm 3 /varv) 8,8 12,8 16,0 20,7 26,1 31,5 35,6 39,7 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 3,3 5,8 7,2 9,2 11,5 13,9 15,7 17,5 Vikt (kg) 7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 Storlek T7B B02 B03 B04 B05 B06 B07 B08 B09 B10 B11 B12 B14 B15 Deplacement (cm 3 /varv) 5,8 9,8 12,8 15,9 19,8 22,5 24,9 28,0 21,8 35,0 41,0 45,0 50,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 5,4 8,6 11,0 13,5 16,6 18,8 20,7 23,2 26,2 27,0 31,5 34,5 35,7 3) Vikt (kg) 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 Storlek T6C Deplacement (cm 3 /varv) 10,8 17,2 21,3 26,4 34,1 37,1 46,0 58,3 63,8 70,3 79,3 88,8 100,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 5,3 4) 12,2 14,7 17,7 22,3 24,1 29,5 36,9 40,2 44,1 49,5 48,5 4) 54,4 5) Vikt (kg) 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 Storlek T7D B14 B17 B20 B22 B24 B28 B31 B35 B38 B Deplacement (cm 3 /varv) 44,0 55,0 66,0 70,3 79,5 89,7 98,3 111,0 120,3 136,0 145,7 158,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 34,2 42,4 50,7 53,9 62,0 68,7 75,6 80,5 8) 85,6 8) 90,5 7) 89,5 6) 85,0 5) Vikt (kg) 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 Storlek T7E Deplacement (cm 3 /varv) 132,3 142,4 158,5 164,8 171,0 183,3 196,7 213,3 227,1 268,7 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 82,6 88,7 98,3 102,1 105,8 113,2 121,3 131,2 139,5 65,8 9) Vikt (kg) 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 1) Varvtal för mineraloljor. För högre hastigheter, kontakta Parker. 2) varv/minut vid 240 bar (förutom TB vid 175 bar, T7B vid 320 bar och T7D vid 300 bar) 3) 300 bar max 4) 140 bar max 5) 210 bar max 6) 240 bar max 7) 260 bar max 8) 280 bar max 9) 90 bar max Dubbel Låg ljudnivå SAE- eller ISO-standarder Axel i ett stycke (inga interna momentbegränsningar) En sugport med 32 olika kombinationer på tryckportar Stort antal variationsmöjligheter att kombinera olika deplacement från 5,8 till 268,7 cm 3 /varv (med ett max totalt deplacement på 537,4 cm 3 /varv) Kombinera enkelt olika deplacement med ovanstående T7B T6C T7D och T7Etabeller Högt effekt/viktförhållande Stort antal olika tillval olika axlar, gängningar, styrventiler 12 Parker Hannifin Corporation

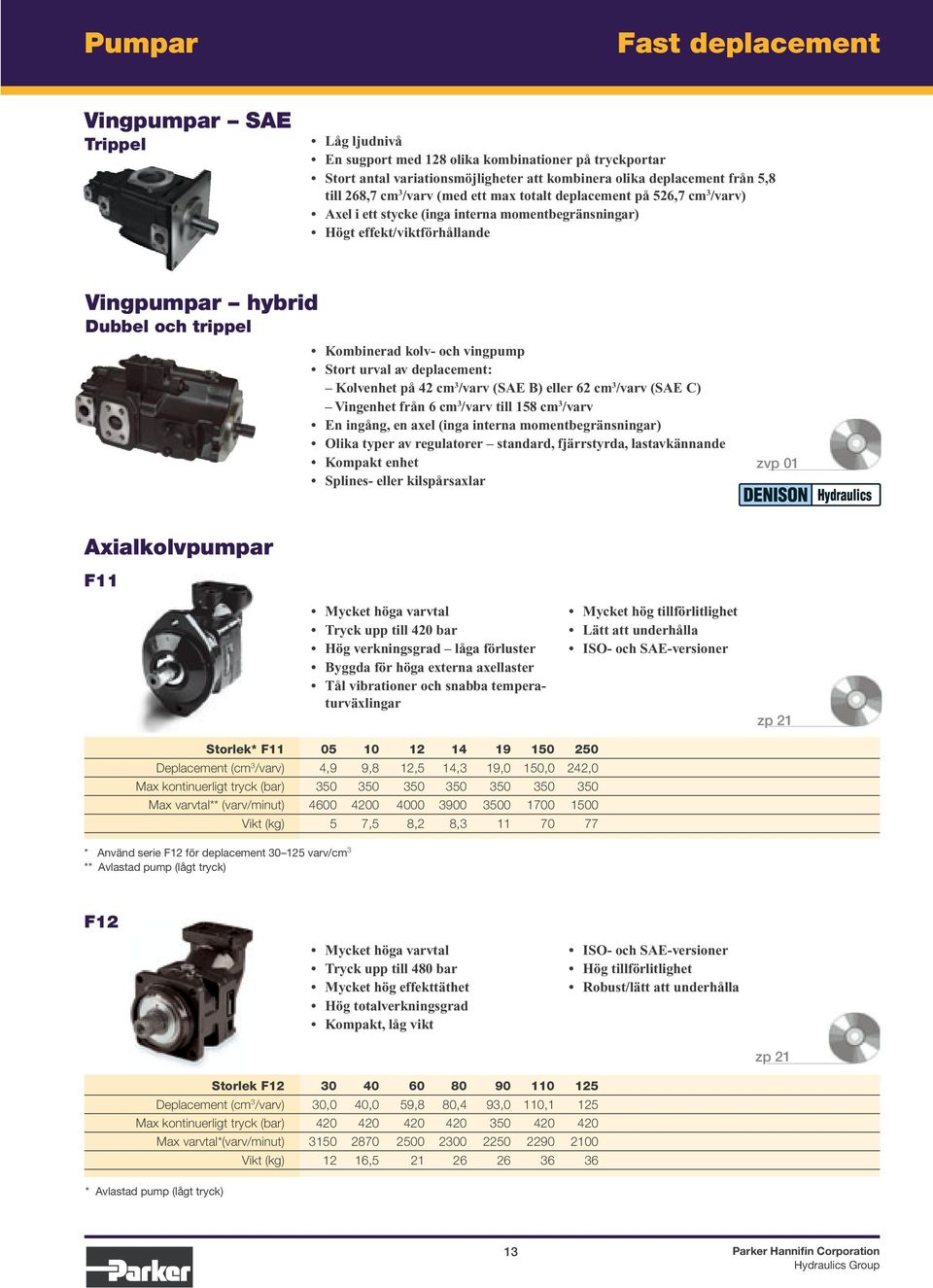

13 Pumpar Fast deplacement Vingpumpar SAE Trippel Låg ljudnivå En sugport med 128 olika kombinationer på tryckportar Stort antal variationsmöjligheter att kombinera olika deplacement från 5,8 till 268,7 cm 3 /varv (med ett max totalt deplacement på 526,7 cm 3 /varv) Axel i ett stycke (inga interna momentbegränsningar) Högt effekt/viktförhållande Vingpumpar hybrid Dubbel och trippel Kombinerad kolv- och vingpump Stort urval av deplacement: Kolvenhet på 42 cm 3 /varv (SAE B) eller 62 cm 3 /varv (SAE C) Vingenhet från 6 cm 3 /varv till 158 cm 3 /varv En ingång, en axel (inga interna momentbegränsningar) Olika typer av regulatorer standard, fjärrstyrda, lastavkännande Kompakt enhet Splines- eller kilspårsaxlar zvp 01 Axialkolvpumpar F11 Mycket höga varvtal Tryck upp till 420 bar Hög verkningsgrad låga förluster Byggda för höga externa axellaster Tål vibrationer och snabba temperaturväxlingar Mycket hög tillförlitlighet Lätt att underhålla ISO- och SAE-versioner zp 21 Storlek* F Deplacement (cm 3 /varv) 4,9 9,8 12,5 14,3 19,0 150,0 242,0 Max kontinuerligt tryck (bar) Max varvtal** (varv/minut) Vikt (kg) 5 7,5 8,2 8, * Använd serie F12 för deplacement varv/cm 3 ** Avlastad pump (lågt tryck) F12 Mycket höga varvtal Tryck upp till 480 bar Mycket hög effekttäthet Hög totalverkningsgrad Kompakt, låg vikt ISO- och SAE-versioner Hög tillförlitlighet Robust/lätt att underhålla zp 21 Storlek F Deplacement (cm 3 /varv) 30,0 40,0 59,8 80,4 93,0 110,1 125 Max kontinuerligt tryck (bar) Max varvtal*(varv/minut) Vikt (kg) 12 16, * Avlastad pump (lågt tryck) 13 Parker Hannifin Corporation

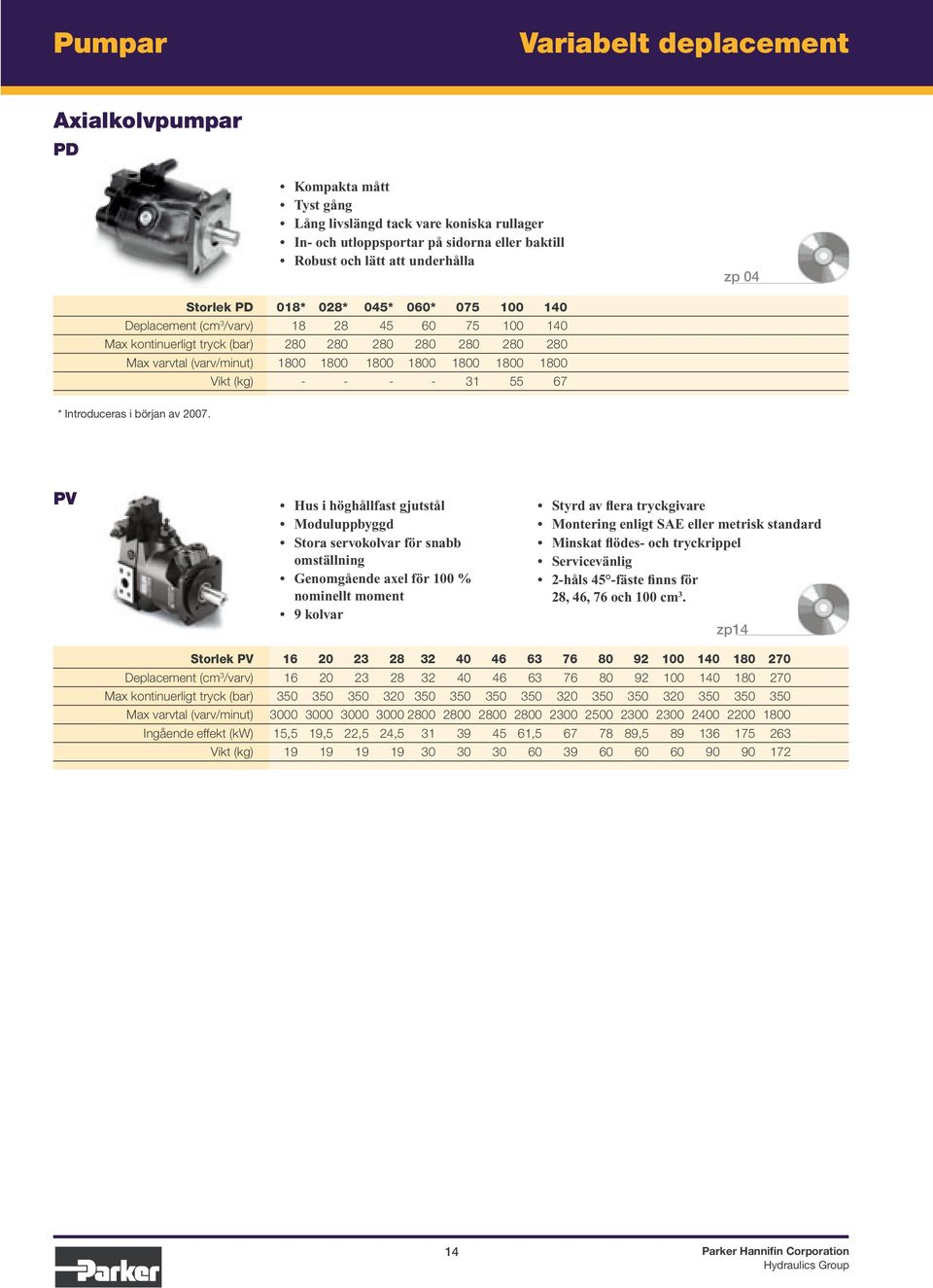

14 Pumpar Variabelt deplacement Axialkolvpumpar PD Kompakta mått Tyst gång Lång livslängd tack vare koniska rullager In- och utloppsportar på sidorna eller baktill Robust och lätt att underhålla zp 04 Storlek PD 018* 028* 045* 060* Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) * Introduceras i början av PV Hus i höghållfast gjutstål Moduluppbyggd Stora servokolvar för snabb omställning Genomgående axel för 100 % nominellt moment 9 kolvar Styrd av flera tryckgivare Montering enligt SAE eller metrisk standard Minskat flödes- och tryckrippel Servicevänlig 2-håls 45 -fäste finns för 28, 46, 76 och 100 cm 3. zp14 Storlek PV Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 15,5 19,5 22,5 24, , , Vikt (kg) Parker Hannifin Corporation

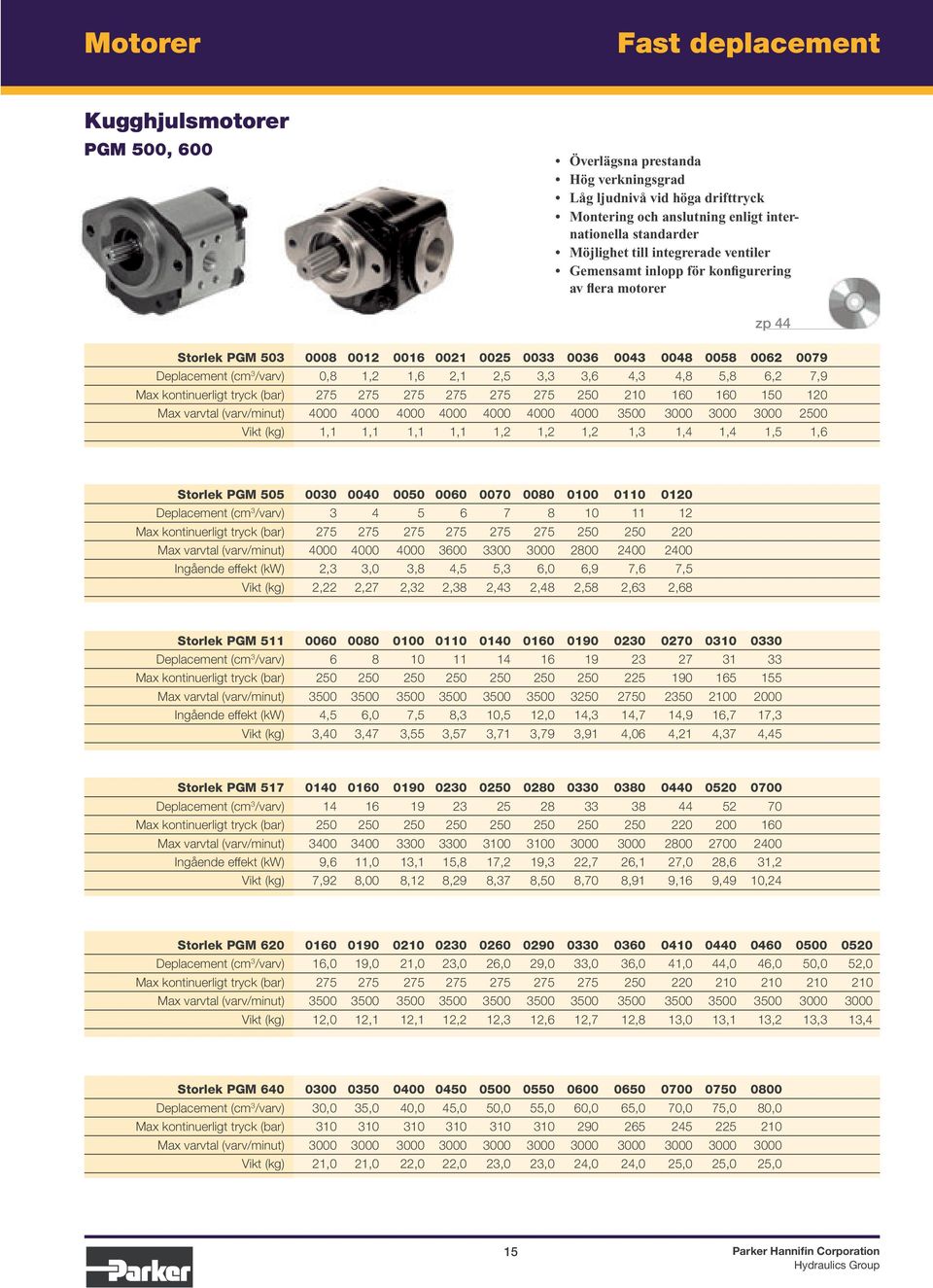

15 Motorer Fast deplacement Kugghjulsmotorer PGM 500, 600 Överlägsna prestanda Hög verkningsgrad Låg ljudnivå vid höga drifttryck Montering och anslutning enligt internationella standarder Möjlighet till integrerade ventiler Gemensamt inlopp för konfigurering av flera motorer zp 44 Storlek PGM Deplacement (cm 3 /varv) 0,8 1,2 1,6 2,1 2,5 3,3 3,6 4,3 4,8 5,8 6,2 7,9 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 1,1 1,1 1,1 1,1 1,2 1,2 1,2 1,3 1,4 1,4 1,5 1,6 Storlek PGM Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 2,3 3,0 3,8 4,5 5,3 6,0 6,9 7,6 7,5 Vikt (kg) 2,22 2,27 2,32 2,38 2,43 2,48 2,58 2,63 2,68 Storlek PGM Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 4,5 6,0 7,5 8,3 10,5 12,0 14,3 14,7 14,9 16,7 17,3 Vikt (kg) 3,40 3,47 3,55 3,57 3,71 3,79 3,91 4,06 4,21 4,37 4,45 Storlek PGM Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 9,6 11,0 13,1 15,8 17,2 19,3 22,7 26,1 27,0 28,6 31,2 Vikt (kg) 7,92 8,00 8,12 8,29 8,37 8,50 8,70 8,91 9,16 9,49 10,24 Storlek PGM Deplacement (cm 3 /varv) 16,0 19,0 21,0 23,0 26,0 29,0 33,0 36,0 41,0 44,0 46,0 50,0 52,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 12,0 12,1 12,1 12,2 12,3 12,6 12,7 12,8 13,0 13,1 13,2 13,3 13,4 Storlek PGM Deplacement (cm 3 /varv) 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 21,0 21,0 22,0 22,0 23,0 23,0 24,0 24,0 25,0 25,0 25,0 15 Parker Hannifin Corporation

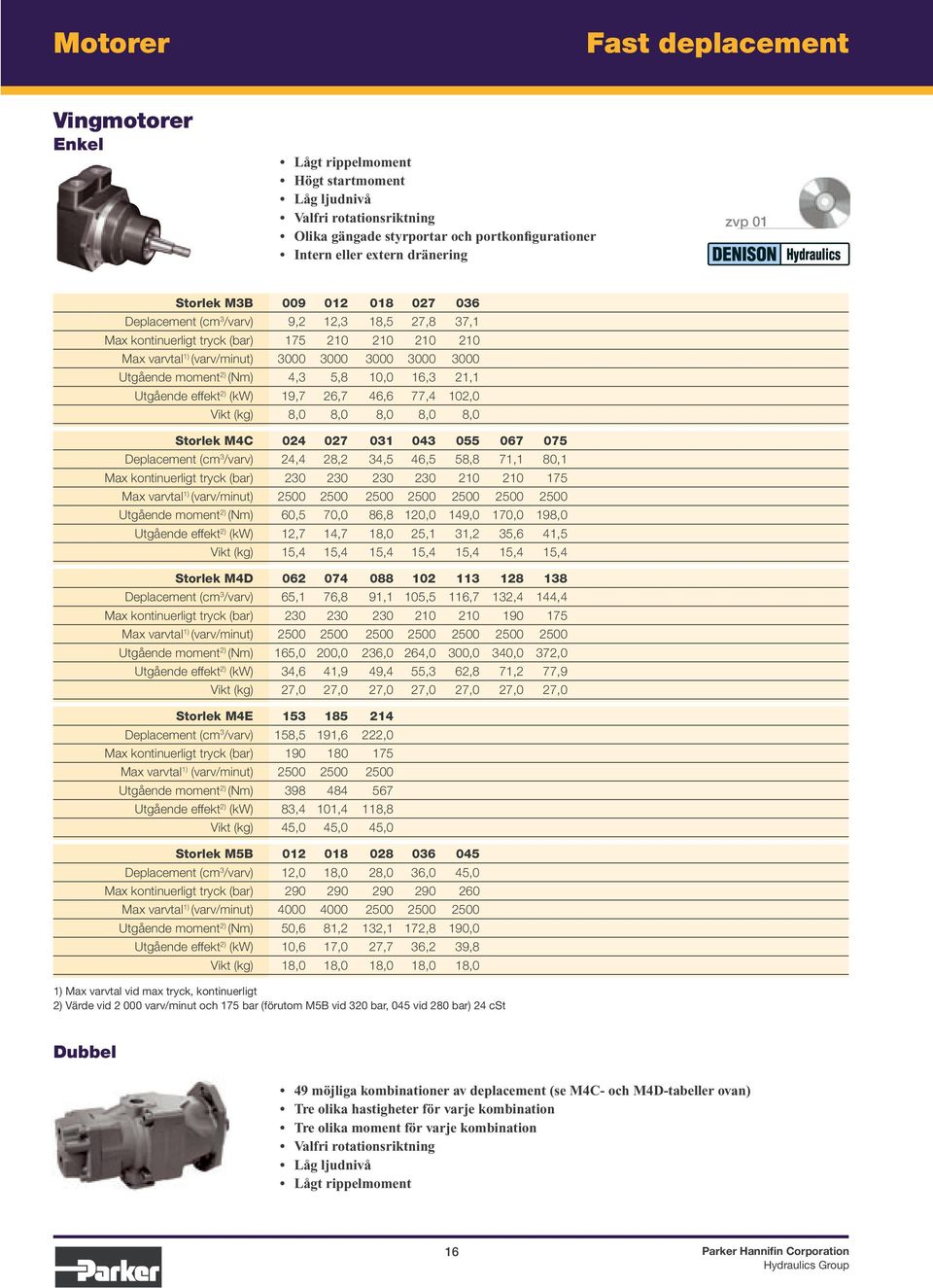

16 Motorer Fast deplacement Vingmotorer Enkel Lågt rippelmoment Högt startmoment Låg ljudnivå Valfri rotationsriktning Olika gängade styrportar och portkonfigurationer Intern eller extern dränering zvp 01 Storlek M3B Deplacement (cm 3 /varv) 9,2 12,3 18,5 27,8 37,1 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2) (Nm) 4,3 5,8 10,0 16,3 21,1 Utgående effekt 2) (kw) 19,7 26,7 46,6 77,4 102,0 Vikt (kg) 8,0 8,0 8,0 8,0 8,0 Storlek M4C Deplacement (cm 3 /varv) 24,4 28,2 34,5 46,5 58,8 71,1 80,1 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2) (Nm) 60,5 70,0 86,8 120,0 149,0 170,0 198,0 Utgående effekt 2) (kw) 12,7 14,7 18,0 25,1 31,2 35,6 41,5 Vikt (kg) 15,4 15,4 15,4 15,4 15,4 15,4 15,4 Storlek M4D Deplacement (cm 3 /varv) 65,1 76,8 91,1 105,5 116,7 132,4 144,4 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2) (Nm) 165,0 200,0 236,0 264,0 300,0 340,0 372,0 Utgående effekt 2) (kw) 34,6 41,9 49,4 55,3 62,8 71,2 77,9 Vikt (kg) 27,0 27,0 27,0 27,0 27,0 27,0 27,0 Storlek M4E Deplacement (cm 3 /varv) 158,5 191,6 222,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2) (Nm) Utgående effekt 2) (kw) 83,4 101,4 118,8 Vikt (kg) 45,0 45,0 45,0 Storlek M5B Deplacement (cm 3 /varv) 12,0 18,0 28,0 36,0 45,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2) (Nm) 50,6 81,2 132,1 172,8 190,0 Utgående effekt 2) (kw) 10,6 17,0 27,7 36,2 39,8 Vikt (kg) 18,0 18,0 18,0 18,0 18,0 1) Max varvtal vid max tryck, kontinuerligt 2) Värde vid varv/minut och 175 bar (förutom M5B vid 320 bar, 045 vid 280 bar) 24 cst Dubbel 49 möjliga kombinationer av deplacement (se M4C- och M4D-tabeller ovan) Tre olika hastigheter för varje kombination Tre olika moment för varje kombination Valfri rotationsriktning Låg ljudnivå Lågt rippelmoment 16 Parker Hannifin Corporation

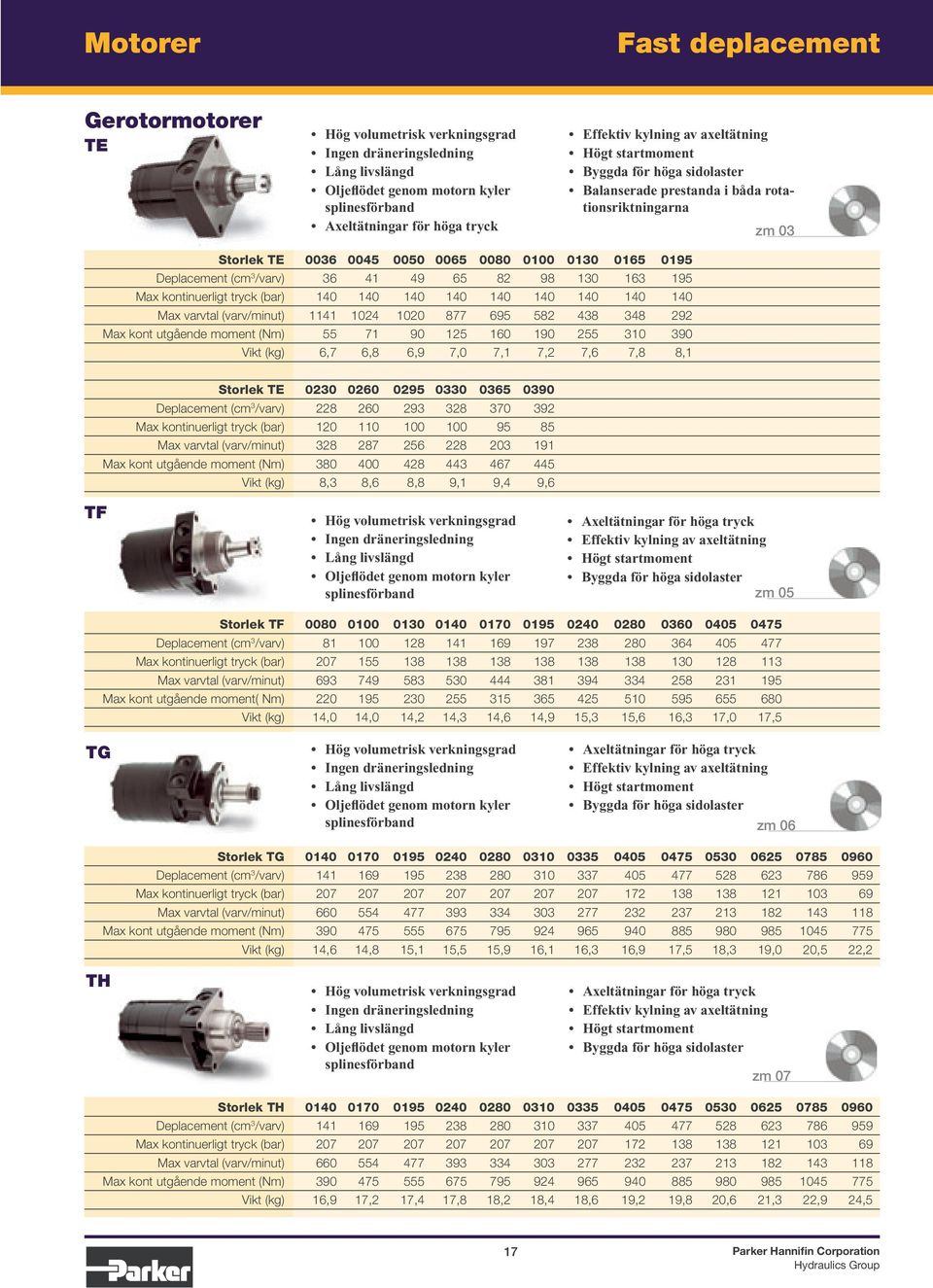

17 Motorer Fast deplacement Gerotormotorer TE Hög volumetrisk verkningsgrad Ingen dräneringsledning Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Balanserade prestanda i båda rotationsriktningarna zm 03 Storlek TE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 6,7 6,8 6,9 7,0 7,1 7,2 7,6 7,8 8,1 Storlek TE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 8,3 8,6 8,8 9,1 9,4 9,6 TF Hög volumetrisk verkningsgrad Ingen dräneringsledning Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster zm 05 Storlek TF Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment( Nm) Vikt (kg) 14,0 14,0 14,2 14,3 14,6 14,9 15,3 15,6 16,3 17,0 17,5 TG Hög volumetrisk verkningsgrad Ingen dräneringsledning Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster zm 06 Storlek TG Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 14,6 14,8 15,1 15,5 15,9 16,1 16,3 16,9 17,5 18,3 19,0 20,5 22,2 TH Hög volumetrisk verkningsgrad Ingen dräneringsledning Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster zm 07 Storlek TH Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 16,9 17,2 17,4 17,8 18,2 18,4 18,6 19,2 19,8 20,6 21,3 22,9 24,5 17 Parker Hannifin Corporation

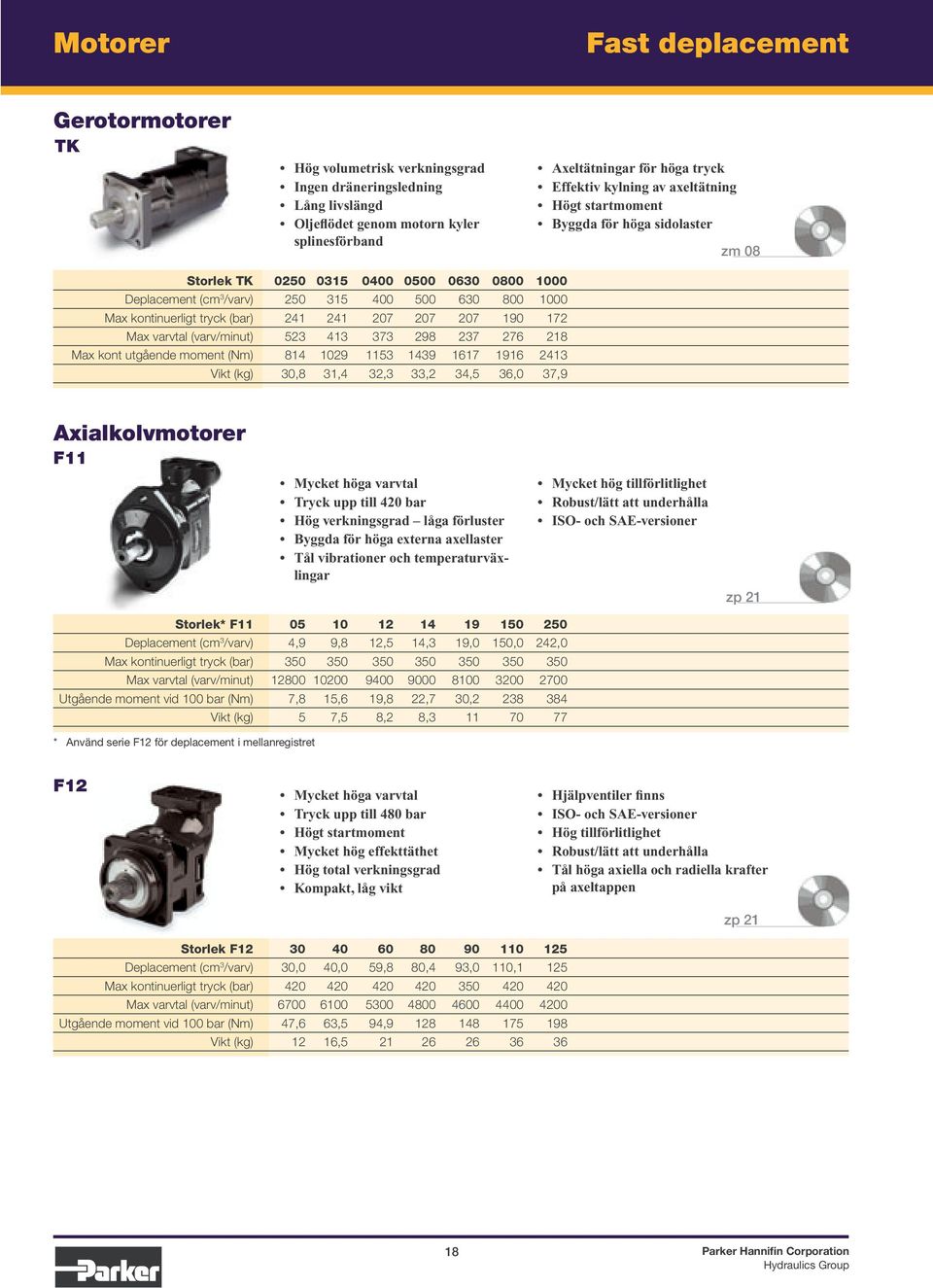

18 Motorer Fast deplacement Gerotormotorer TK Hög volumetrisk verkningsgrad Ingen dräneringsledning Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster zm 08 Storlek TK Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 30,8 31,4 32,3 33,2 34,5 36,0 37,9 Axialkolvmotorer F11 Mycket höga varvtal Tryck upp till 420 bar Hög verkningsgrad låga förluster Byggda för höga externa axellaster Tål vibrationer och temperaturväxlingar Mycket hög tillförlitlighet Robust/lätt att underhålla ISO- och SAE-versioner zp 21 Storlek* F Deplacement (cm 3 /varv) 4,9 9,8 12,5 14,3 19,0 150,0 242,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 100 bar (Nm) 7,8 15,6 19,8 22,7 30, Vikt (kg) 5 7,5 8,2 8, * Använd serie F12 för deplacement i mellanregistret F12 Mycket höga varvtal Tryck upp till 480 bar Högt startmoment Mycket hög effekttäthet Hög total verkningsgrad Kompakt, låg vikt Hjälpventiler finns ISO- och SAE-versioner Hög tillförlitlighet Robust/lätt att underhålla Tål höga axiella och radiella krafter på axeltappen zp 21 Storlek F Deplacement (cm 3 /varv) 30,0 40,0 59,8 80,4 93,0 110,1 125 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 100 bar (Nm) 47,6 63,5 94, Vikt (kg) 12 16, Parker Hannifin Corporation

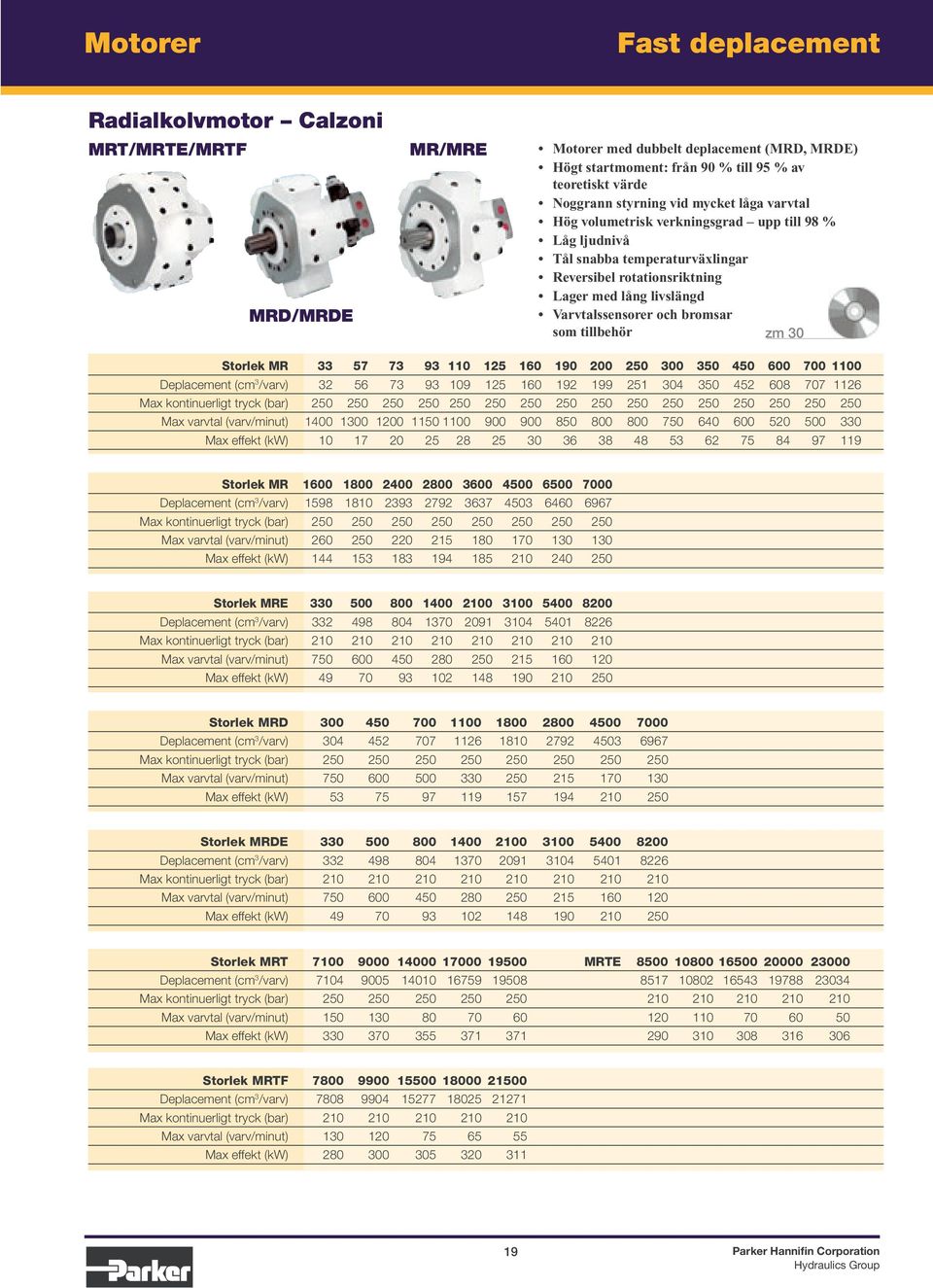

19 Motorer Fast deplacement Radialkolvmotor Calzoni MRT/MRTE/MRTF MRD/MRDE MR/MRE Motorer med dubbelt deplacement (MRD, MRDE) Högt startmoment: från 90 % till 95 % av teoretiskt värde Noggrann styrning vid mycket låga varvtal Hög volumetrisk verkningsgrad upp till 98 % Låg ljudnivå Tål snabba temperaturväxlingar Reversibel rotationsriktning Lager med lång livslängd Varvtalssensorer och bromsar som tillbehör zm 30 Storlek MR Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MR Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRD Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRDE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRT MRTE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRTF Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Parker Hannifin Corporation

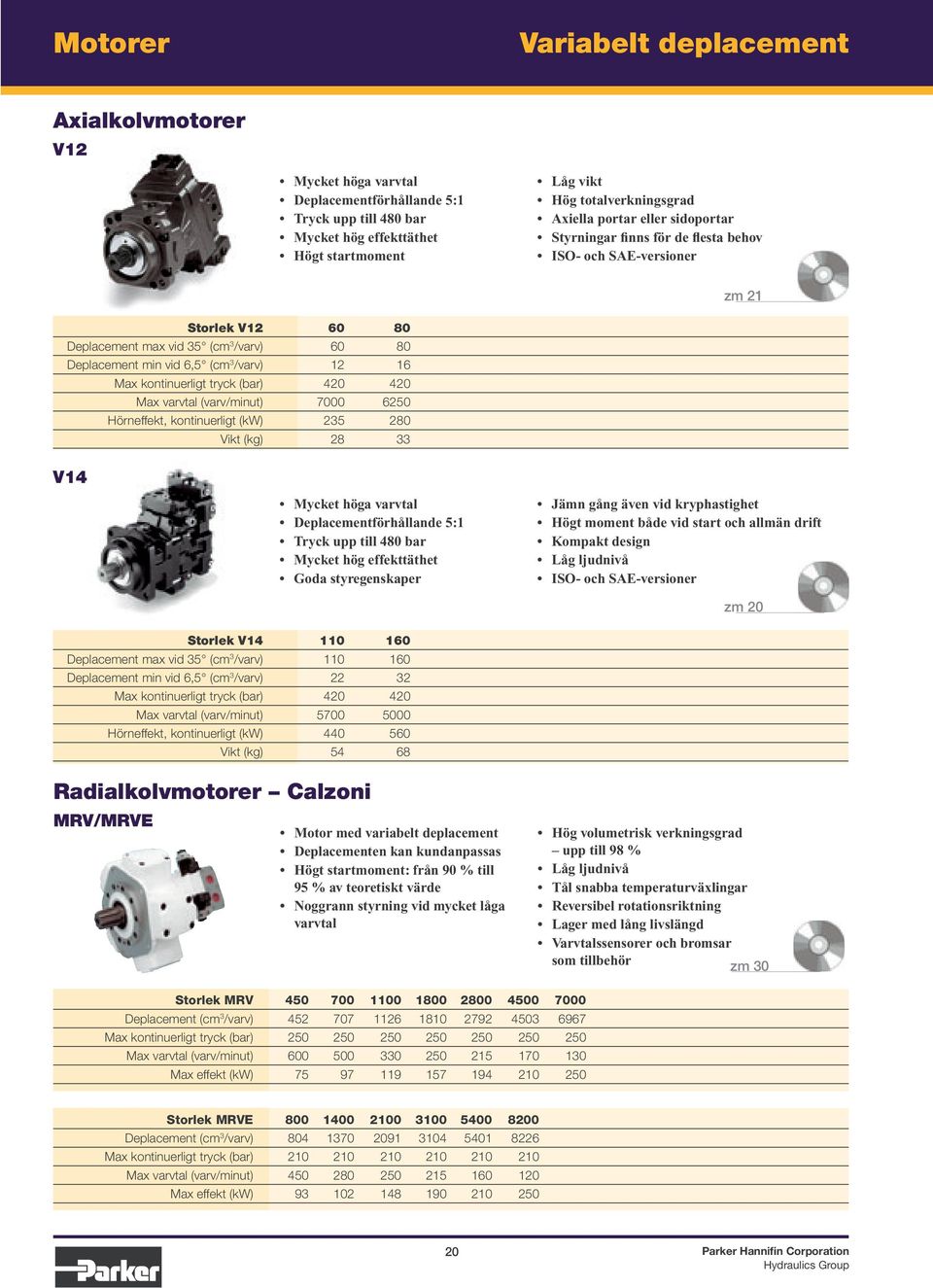

20 Motorer Variabelt deplacement Axialkolvmotorer V12 Mycket höga varvtal Deplacementförhållande 5:1 Tryck upp till 480 bar Mycket hög effekttäthet Högt startmoment Låg vikt Hög totalverkningsgrad Axiella portar eller sidoportar Styrningar finns för de flesta behov ISO- och SAE-versioner zm 21 Storlek V Deplacement max vid 35 (cm 3 /varv) Deplacement min vid 6,5 (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Hörneffekt, kontinuerligt (kw) Vikt (kg) V14 Mycket höga varvtal Deplacementförhållande 5:1 Tryck upp till 480 bar Mycket hög effekttäthet Goda styregenskaper Jämn gång även vid kryphastighet Högt moment både vid start och allmän drift Kompakt design Låg ljudnivå ISO- och SAE-versioner zm 20 Storlek V Deplacement max vid 35 (cm 3 /varv) Deplacement min vid 6,5 (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Hörneffekt, kontinuerligt (kw) Vikt (kg) Radialkolvmotorer Calzoni MRV/MRVE Motor med variabelt deplacement Deplacementen kan kundanpassas Högt startmoment: från 90 % till 95 % av teoretiskt värde Noggrann styrning vid mycket låga varvtal Hög volumetrisk verkningsgrad upp till 98 % Låg ljudnivå Tål snabba temperaturväxlingar Reversibel rotationsriktning Lager med lång livslängd Varvtalssensorer och bromsar som tillbehör zm 30 Storlek MRV Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRVE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Parker Hannifin Corporation

21 Hydraulaggregat Hydraulaggregat M-Pak, L-Pak låg ljudnivå Idealiska för stationära komplexa hydrauliska styrsystem som verktygsmaskiner, monteringsstationer, hanteringssystem, små pressar m m L-Pak den nya serien med låg ljudnivå 1 pump, stora volymflöden: serie M-Pak max 138 l/min/ 300 bar, serie L-Pak max 270 l/min/350 bar Standardutförande: tank, elmotor, pump, svänghjulskåpa, returfilter, föroreningsmätare, nivåvakt, ventilpaket, ackumulator Modulblock lätta att bygga på med fler styrenheter för speciella ändamål Standardmodeller och skräddarsydda modeller, plug-andplay, färdiga att använda Kompatibla BUS-anslutningar för serie L-Pak Förtillverkade komponenter snabb leverans zu 01, zu 02 Serie Design Tryck Pump Max flöde Tank Motor (bar) (l/minut) (l) (kw) M-Pak Vertikal 210 (kugghjulspump) ,25-7,5 M-Pak Vertikal 315 (inre kugghjulspump) ,55-15 M-Pak Vertikal 210 (kugghjulspump) ,55-15 M-Pak Horisontell 140 (vingpump) ,55-15 M-Pak Horisontell 350 (kolvpump) ,5-30 Individuell Skräddarsydd H Serie Tryck Ljudnivå Pump Max flöde Tank Motor (bar) (db(a)) (l/minut) (l) (kw) L-Pak PVplus max. 55 Miniaggregat Med våra kompakta hydraulaggregat får du kraften där den behövs. De är kompletta: motor, pump, tank, inbyggda ventiler, lasthållningsventiler och säkerhetsventiler. De eliminerar ofta behovet av andra komponenter och ledningar i systemet, vilket ger låga kostnader. Modellerna i serie 108 är konstruerade för intermittent drift och finns med fyra standardstorlekar på pumpen. Enheterna finns med fast eller valbar rotationsriktning och med flera olika hydraulkretsar. Serien 550 ger industriell kraft i toppkvalitet i en ekonomisk förpackning. Enheterna finns i en mängd olika konfigurationer. Med alternativet valbar rotationsriktning behöver du inga riktningsventiler. zo 01, zo 02 Serie Arbetstryck Max flöde Tank Motor (bar) (l/minut) (l) (kw) ,5 5,7 0, ,9 19 0,37 1,5 21 Parker Hannifin Corporation

22 Kompaktenheter Kolvpumpar Konstruerade för öppna system Fast deplacement Medurs, moturs eller valbar rotationsriktning Naturligt avlastad till 5000 varv/min Portar på sidorna eller baktill Arbetar effektivt med tunnflytande vätskor (1 cs) Drifttemperatur: 40 C till +150 C zo 03 Storlek H Deplacement (cm 3 /varv) 0,156 0,206 0,259 0,311 0,346 0,417 0,519 0,692 0,865 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Patronpumpar Konstruktion med tre kolvar Fast deplacement som bestäms av den interna kamvinkeln En rotationsriktning Konstruerad för att passa till specialbyggda block zc 04 Deplacement (cm 3 /varv) 0,1 till 0,33 Max kontinuerligt tryck (bar) 207 Max varvtal (varv/minut) Parker Hannifin Corporation

23 Cylindrar HMI/HMD Dragstångscylindrar för tung drift Max arbetstryck 210 bar Standarddiameter inv mm Valfri slaglängd Monteringssätt och -mått enligt ISO 6020/2 och DIN Upp till tre dimensioner på kolvstången per diameter Kolvstångsdiameter mm Gängade kolvstångsändar med upp till tre utvändiga gängmått och fem invändiga gängmått per diameter, plus kundanpassad utformning Upp till 12 monteringssätt enligt standard Demonterbar packning för enkelt underhåll Parkers profilerade dämpningar för förbättrade prestanda och produktivitet En mängd olika monteringstillbehör Enkel- eller dubbelverkande kolvstänger Tätningstyper lämpliga för en mängd olika arbetsmiljöer zcy 05 2H Dragstångscylindrar för tung drift Max arbetstryck 210 bar Standarddiameter inv 38,1 304,8 mm Kolvstångsdiametrar 15,9 215,9 mm Kolvstångsändar: tre standardalternativ, specialalternativ enligt beställning Valfri slaglängd 17 monteringssätt enligt standard Demonterbar packning för enkelt underhåll Parkers profilerade dämpningar för förbättrade prestanda och produktivitet zcy 02 3L Dragstångscylindrar för medeltung drift Max arbetstryck 70 bar Standarddiameter inv 25,4 203,2 mm Kolvstångsdiametrar 12,7 139,7 mm Valfri slaglängd Kolvstångsändar: tre standardalternativ, specialalternativ enligt beställning 15 monteringssätt enligt standard Demonterbar packning för enkelt underhåll Parkers profilerade dämpningar för förbättrade prestanda och produktivitet zcy 01 Elektrohydrauliska cylindrar Cylindrar med positionsåterföring avsedda att användas med servo- och proportionalventiler i closed loop -applikationer Max arbetstryck upp till 210 bar Monterbara och integrerade block finns Komplett sortiment av magnetiska och induktiva givare Sortimentet omfattar många olika slaglängder Förenklar maskinkonstruktionen och minskar antalet hydraulslangar eller -rör Eliminerar behovet av gränslägesbrytare, inbromsningsventiler, tryckstötsutjämnare och mekaniska länkar i många applikationer Integrerade ventiler eliminerar monteringstid och anslutningar Gnistsäkra brytare som är godkända för explosiv miljö finns som tillval zcy Parker Hannifin Corporation

24 Cylindrar MMA/MMB Max arbetstryck 250 bar (MMA) och 160 bar (MMB) Flänsade cylindrar för tung drift med diametrar på upp till 320 mm Utmattningssäkra vid godkänt tryck Monteringssätt och mått enligt ISO 6022 (MMA) och ISO 6020/1 (MMB) Två dimensioner på kolvstången per diameter Valfri slaglängd Kolvstångsdiametrar upp till 220 mm Demonterbar packning för enkelt underhåll Tätningstyper lämpliga för en mängd olika arbetsmiljöer Parkers profilerade dämpningar för förbättrade prestanda och produktivitet En mängd olika tillval inklusive återkoppling och lägesavkänning zcy 07, zcy 08 MWA/MWB Max arbetstryck 250 bar (MWA) och 160 bar (MWB) Ingängad framgavel, svetsad bakgavel Fyra monteringssätt enligt standard Standarddiameter inv upp till 200 mm Valfri slaglängd Kolvstångsdiametrer upp till 125 mm Demonterbart huvud för enkelt underhåll Tätningstyper lämpliga för en mängd olika driftmiljöer Kundanpassade kolvstångsgängor, anslutningar och monteringsalternativ finns En mängd olika tillval inklusive återkoppling och lägesavkänning Kundanpassade cylindrar Innerdiametrar upp till 500 mm Valfri slaglängd Arbetstryck upp till 600 bar Svetsat utförande, utförande med gängad framgavel eller dragstångsutförande Teleskopiska cylindrar och enstegscylindrar Enkel- eller dubbelverkande utförande Olika material och beläggningar: Rostfritt stål Elektrofritt nickel Nitrering Epoxyfärg Bland alternativen: Lasthållningsventiler Elektrohydrauliska omvandlare Ändlägesdämpningar Stopprör Lägesbrytare Flödeskontroll, sänkbroms zcy 03 CHH/CHL Max arbetstryck upp till 160 bar (CHH) och 100 bar (CHL) Kompakt, dubbelverkande blockcylindrar med inv diameter från 32 mm till 80 mm Kraftigt cylinderhus i ett stycke i stål (CHH) eller eloxerad aluminium (CHL) med demonterbar packning i kopparlegering Olika slaglängder finns med jämna intervall upp till 100 mm Tryckkrafter upp till 80 kn (CHH) och 50 kn (CHL) Fram- och bakgavelmontering, med alternativt fotfäste för CHH-modellerna Utvändig och invändig gänga i kolvstångens ände Enkel- eller dubbelverkande kolvstänger Tätningar med lång livslängd, minimalt slitage och låg friktion Hårdförkromade kolvstänger ger bra skydd mot skador Alternativen omfattar integrerade lägesbrytare och skäroljebeständiga tätningar zcy Parker Hannifin Corporation

25 Hydraulventiler Riktningsventiler Hålbild enligt ISO-standard Härdad slid i med 21 standardvarianter samt även kundanpassade utföranden Magnetventil-, spak-, kam-, luft- eller oljemanövrerad Mjukvändande alternativ för magnetventiler storlek D1 och D3 Lågt tryckfall 8 Watt magneter finns för storlek D1 Brett urval av kontaktdon för elanslutning zv 01 Ventilstorlek D1 D3 D31 D41 D81 D111 Max fl öde* (l/minut) Max arbetstryck (bar) Monteringssätt (NFPA) D03 D05 D05 D07 D08 D10 (CETOP) (NG) *Beroende på slidtyp Manapak Monteras mellan riktningsventilen och anslutningsplattan Stålhus med invändiga komponenter i härdat stål för styrka och livslängd zv 02 Monteringssätt D03 D05 D07 D08 Backventil X X X X Styrd backventil X X X X Flödesstyrning X X X X Direktreducering av arbetstrycket X X Tryckreducering X X X Tryckbegränsare X X X X Cartpak Monteras mellan D1-seriens ventiler och anslutningsplattan Kombinerar patronventiler med hus i storlek enligt ISO , NFPA D03 eller CETOP 3-standard Aluminiumhus för arbetstryck 207 bar, stålhus för arbetstryck 350 bar Bland alternativen: Tryckbegränsning Tryckreducering Trycksekvens Flödesstyrning, nål- och backventil 2-vägs magnetventil 3-vägs riktningsventil Proportionell tryckbegränsningsventil Proportionell flödesstyrning zv Parker Hannifin Corporation

26 Hydraulventiler Tryckstyrande ventiler Monteras inline eller på block (NFPA P03, P06 och P10) 350 bar arbetstryck Funktionerna omfattar tryckbegränsning, tryckreducering och trycksekvens samt avlastning (endast i 207 bar) zv 04 Colorflow-ventiler Inline-monterade flödes-, back-, nål- och dämpningsventiler samt avstängningsventiler för mätare Flödesstyrning finns i tryckkompenserade utföranden Storlekar 1/4 till 2 Välj mellan NPTF, SAE, BSPP och ISO 6149 metriska portar Max arbetstryck upp till 350 bar Flöden upp till 250 l/minut Hus i stål, vissa modeller även i mässing eller rostfritt stål zv Parker Hannifin Corporation

27 Hydraulventiler Proportionalstyrda ventiler Max arbetstryck upp till 350 bar Monteras inline eller på block Elektroniken kan monteras på ventilen eller som en fjärrenhet Reglerventiler med nollöverlappade slider finns för closed loop EX-säkra modeller finns (ATEX-EE x 2111 D/G) zv 10 zv 14 ny: D1FP zv 15 ny: D*FP Proportionell Direkt- Pilot- Slid- Integrerad riktningsventil Serie manövrerad manövrerad återkoppling elektronik Storlek: NG Storlek: ISO/CETOP Standard egenskaper D*FT X X D*1FW X X X D*1FT X X X X D*FB X X alternativ Hög reproducerbarhet D*1FS X X X X X D*1FH X X X X X X VCD-prestanda/ D1FP X X X Servo-prestanda D3FP X X X Proportionell Direkt- Pilot- Integrerad tryckbegränsningsventil Serie manövrerad manövrerad elektronik Storlek: NG Storlek: ISO/CETOP Proportionell tryckbegränsning RE06*T X X RE06*W X RE*T X X X X RE*W X X X VBY*L x x (ingen integrerad elektronik) Proportionell reducering PC X X X X DWE X X X Proportionell reducering PE X X X X w/backventil DWU X X X Proportionell reducering VMY*L x x (ingen integrerad elektronik) 3-vägsventil Proportionell Pilot- Slid- Integrerad strypventil Serie manövrerad återkoppling elektronik Storlek: NG Standard egenskaper TDA X X X X X X X X Servoprestanda TDL X X X X X X X 27 Parker Hannifin Corporation
