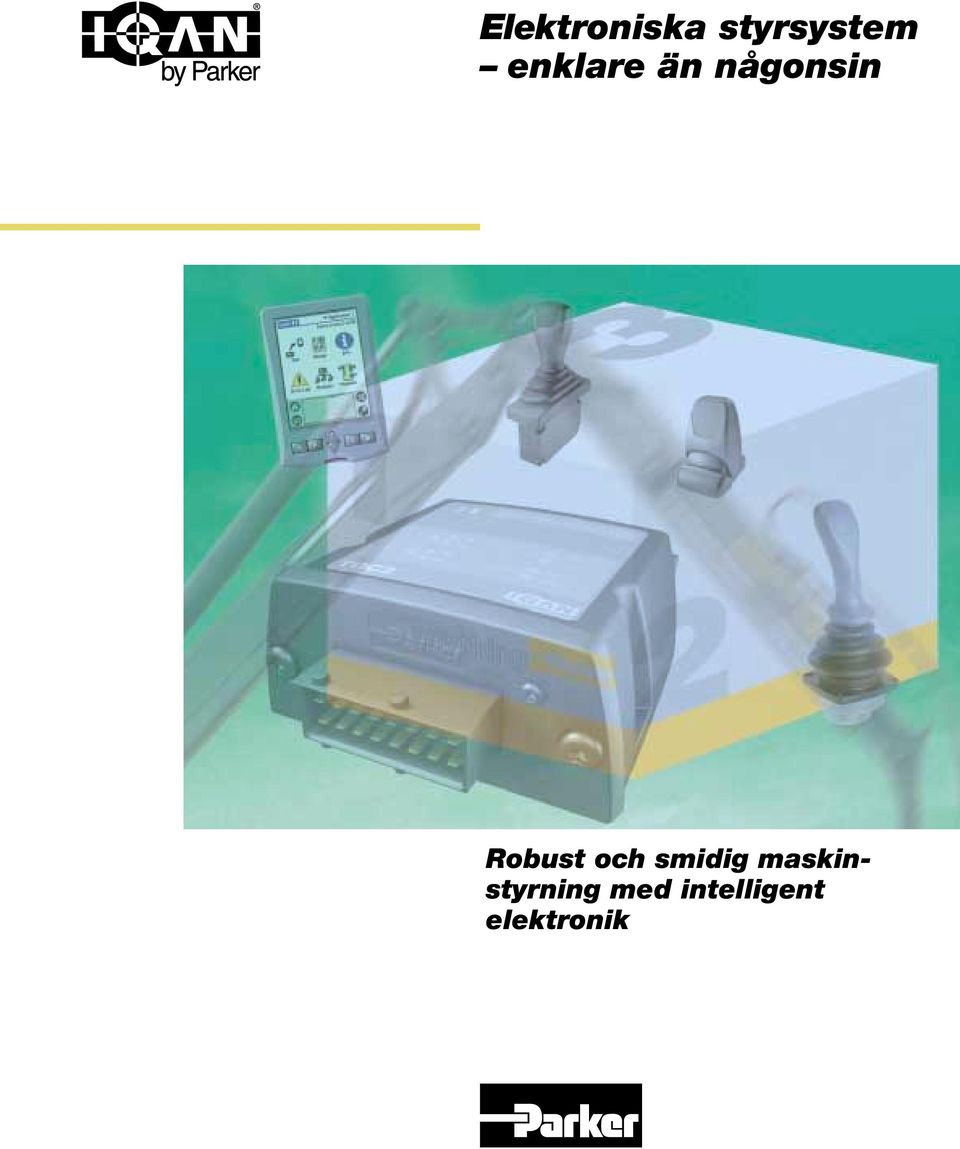

1 Elektroniska styrsystem enklare än någonsin Robust och smidig maskinstyrning med intelligent elektronik

2 IQAN-TOC2 genvägen till framtiden Lättspecificerat Lättinstallerat Enkel inställning Enkel diagnostik Robust konstruktion Lång livslängd Låga totalkostnader IQAN-TOC2 (Task Oriented Controller) är en fristående elektronisk styrenhet för hydraulsystem baserad på mjukvaran IQANdevelop. Den har fyra ingångar och två proportionella utgångar och öppnar helt nya möjligheter när det gäller funktionalitet och användarvänlighet även för mindre komplexa system. Parkers långa erfarenhet av utrustning för krävande applikationer i tuffa miljöer har resulterat i en serie osedvanligt robusta komponenter med högsta möjliga driftsäkerhet. IQAN-TOC2-systemen erbjuder plug-and-play -enkelhet, lång livslängd, enkel diagnostik och god ergonomi, både vad gäller installation och praktiskt bruk. Alla dessa egenskaper ger överlägsna prestanda med optimal totalekonomi, samtidigt som du får en försmak av de obegränsade möjligheter, som det kompletta utbudet av IQAN-styrsystem erbjuder.

3 Beställ ett av tre enkla och smarta system Elektronisk maskinstyrning på IQANs vis innebär enkelhet framför allt. Alla systemen är lika enkla att specificera, att installera och inte minst att använda det ger kostnadseffektivitet på alla plan. För att göra det enklare för dig har vi satt samman tre systemförslag välj den konfiguration som passar dina behov och beställ de rekommenderade komponenterna. Svårare än så är det inte! TM 2...koppla in det... Att installera ett TOC2-system är en enkel match. Det räcker med enkla handverktyg och en kabelsats. Styenheten kan placeras i princip varsomhelst, bara du ser till att justerskruven på baksidan är åtkomlig....och du är igång direkt! För att justera in ditt IQAN-TOC2-system behöver du bara en vanlig skruvmejsel. Inställningarna görs genom vridningar och intryckningar av justerskruven. Lysdioderna på styrenhetens ovansida visar vägen och på bara ett par minuter kan du lätt anpassa systemet till din övriga utrustning. Lika enkelt är det att ändra inställningarna ute på fältet om det skulle behövas. Electronic control made easy the IQAN way:

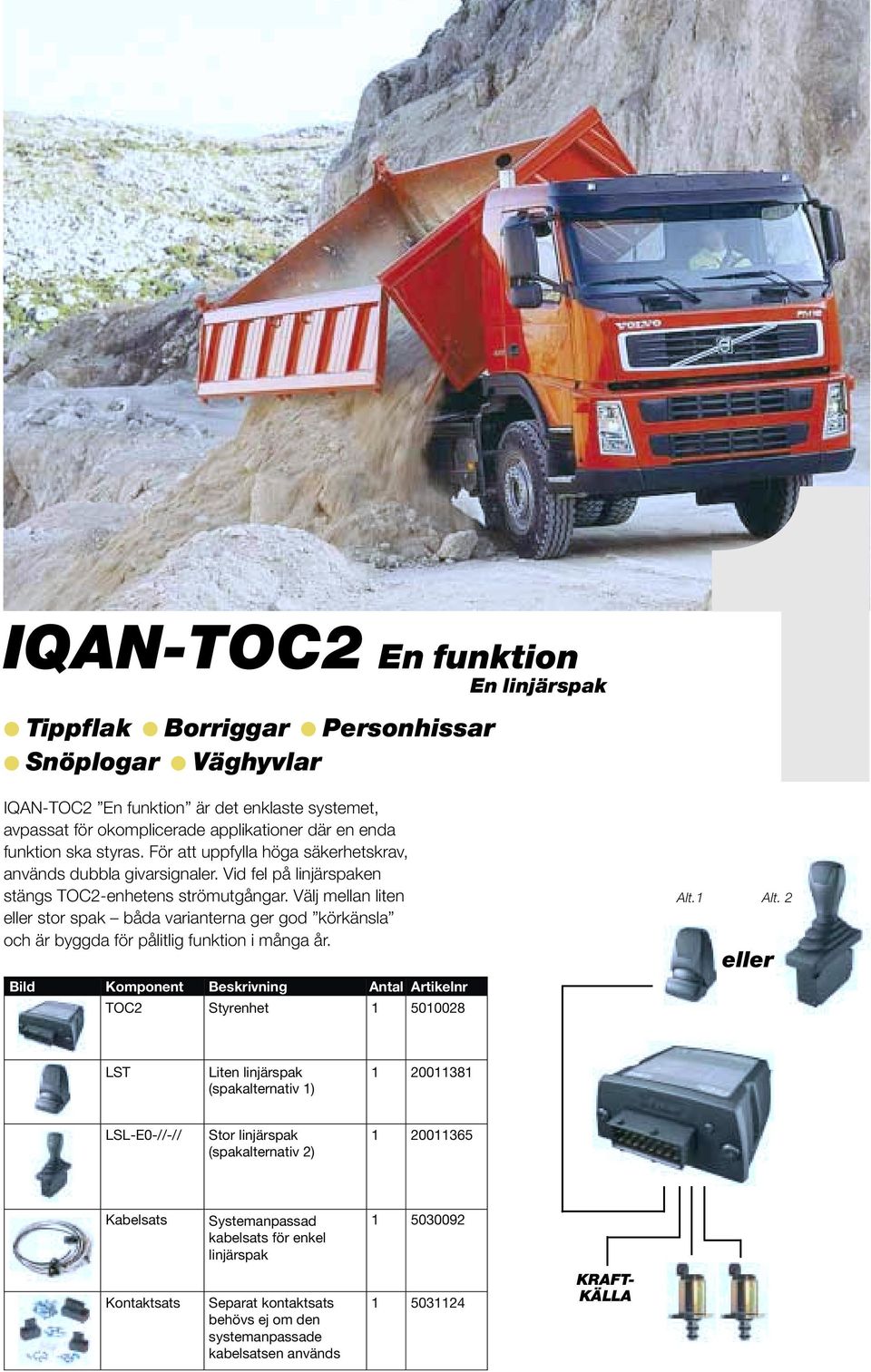

4 IQAN-TOC2 En funktion En linjärspak l Tippflak l Borriggar l Personhissar l Snöplogar l Väghyvlar 1Alt.1 Alt. 2 IQAN-TOC2 En funktion är det enklaste systemet, avpassat för okomplicerade applikationer där en enda funktion ska styras. För att uppfylla höga säkerhetskrav, används dubbla givarsignaler. Vid fel på linjärspaken stängs TOC2-enhetens strömutgångar. Välj mellan liten eller stor spak båda varianterna ger god körkänsla och är byggda för pålitlig funktion i många år. Bild Komponent Beskrivning Antal Artikelnr TOC2 Styrenhet eller r e LST Liten linjärspak (spakalternativ 1) LSL-E0-//-// Stor linjärspak (spakalternativ 2) Kabelsats Systemanpassad kabelsats för enkel linjärspak Kontaktsats Separat kontaktsats behövs ej om den systemanpassade kabelsatsen används KRAFT- KÄLLA

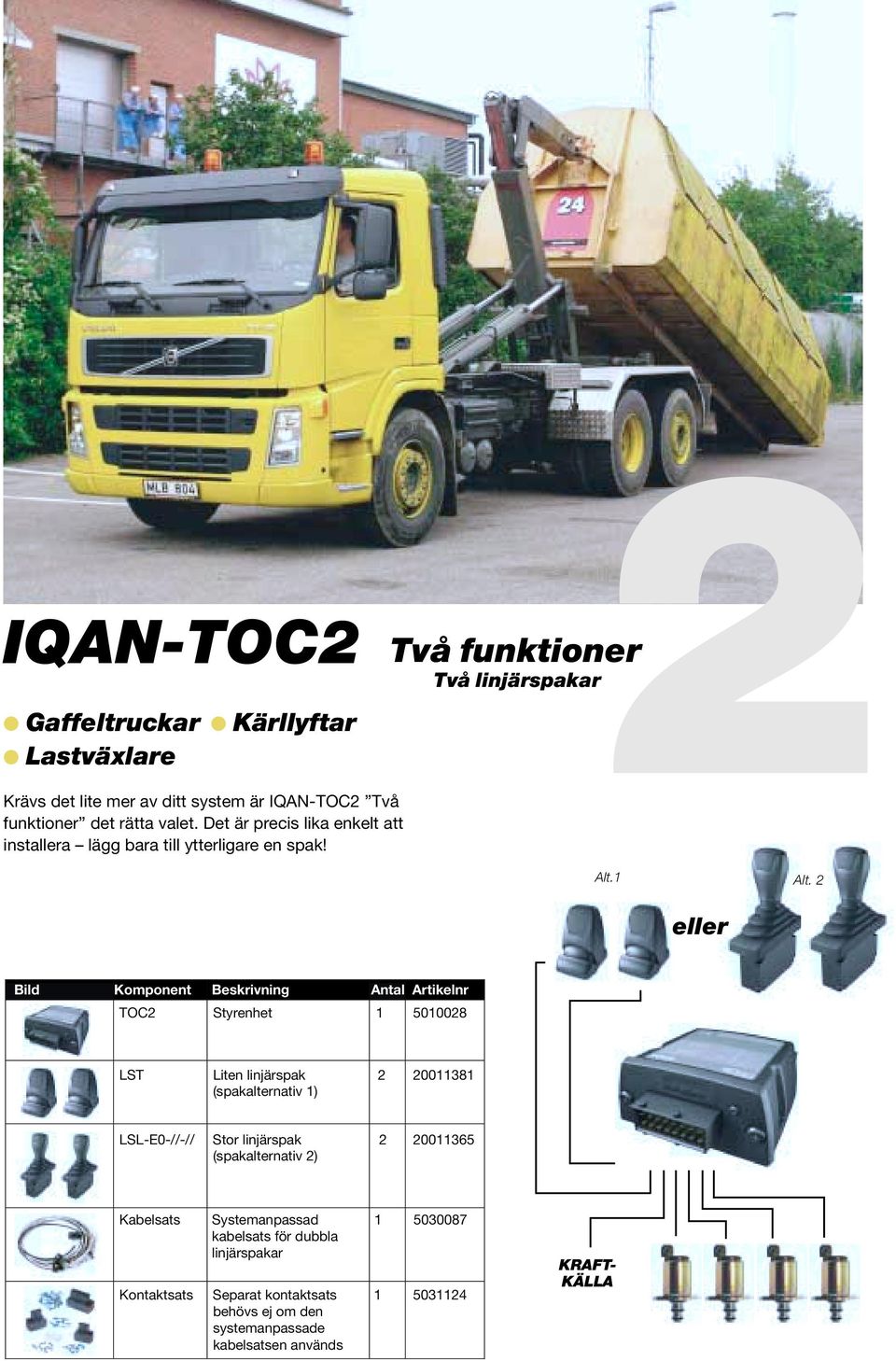

5 IQAN-TOC2 l Gaffeltruckar l Kärllyftar l Lastväxlare Två funktioner Två linjärspakar 2 Krävs det lite mer av ditt system är IQAN-TOC2 Två funktioner det rätta valet. Det är precis lika enkelt att installera lägg bara till ytterligare en spak! Alt.1 Alt. 2 eller Bild Komponent Beskrivning Antal Artikelnr TOC2 Styrenhet LST Liten linjärspak (spakalternativ 1) LSL-E0-//-// Stor linjärspak (spakalternativ 2) Kabelsats Kontaktsats Systemanpassad kabelsats för dubbla linjärspakar Separat kontaktsats behövs ej om den systemanpassade kabelsatsen används KRAFT- KÄLLA

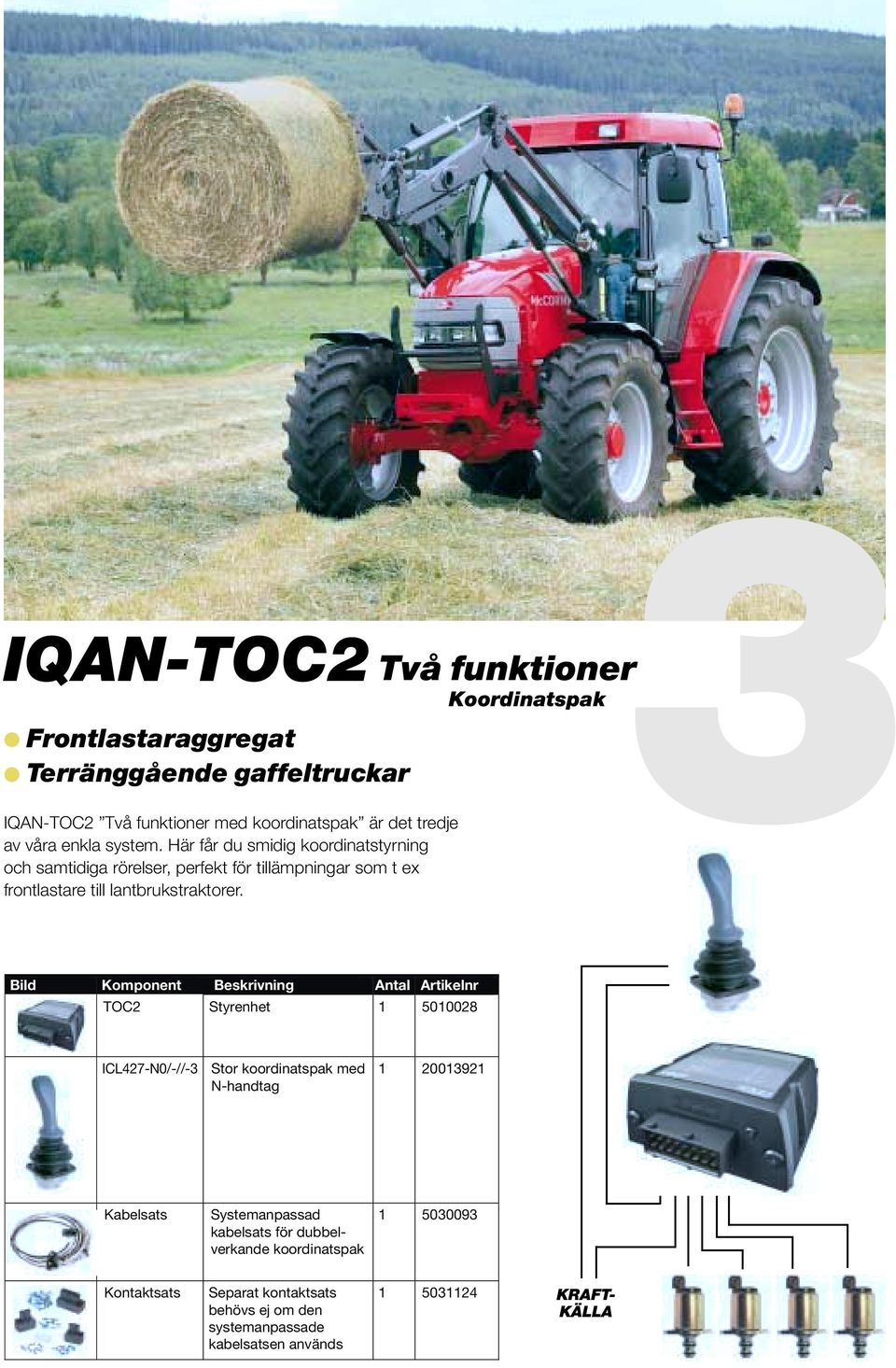

6 3 IQAN-TOC2 Två funktioner Koordinatspak l Frontlastaraggregat l Terränggående gaffeltruckar IQAN-TOC2 Två funktioner med koordinatspak är det tredje av våra enkla system. Här får du smidig koordinatstyrning och samtidiga rörelser, perfekt för tillämpningar som t ex frontlastare till lantbrukstraktorer. Bild Komponent Beskrivning Antal Artikelnr TOC2 Styrenhet ICL427-N0/-//-3 Stor koordinatspak med N-handtag Kabelsats Systemanpassad kabelsats för dubbelverkande koordinatspak Kontaktsats Separat kontaktsats behövs ej om den systemanpassade kabelsatsen används KRAFT- KÄLLA

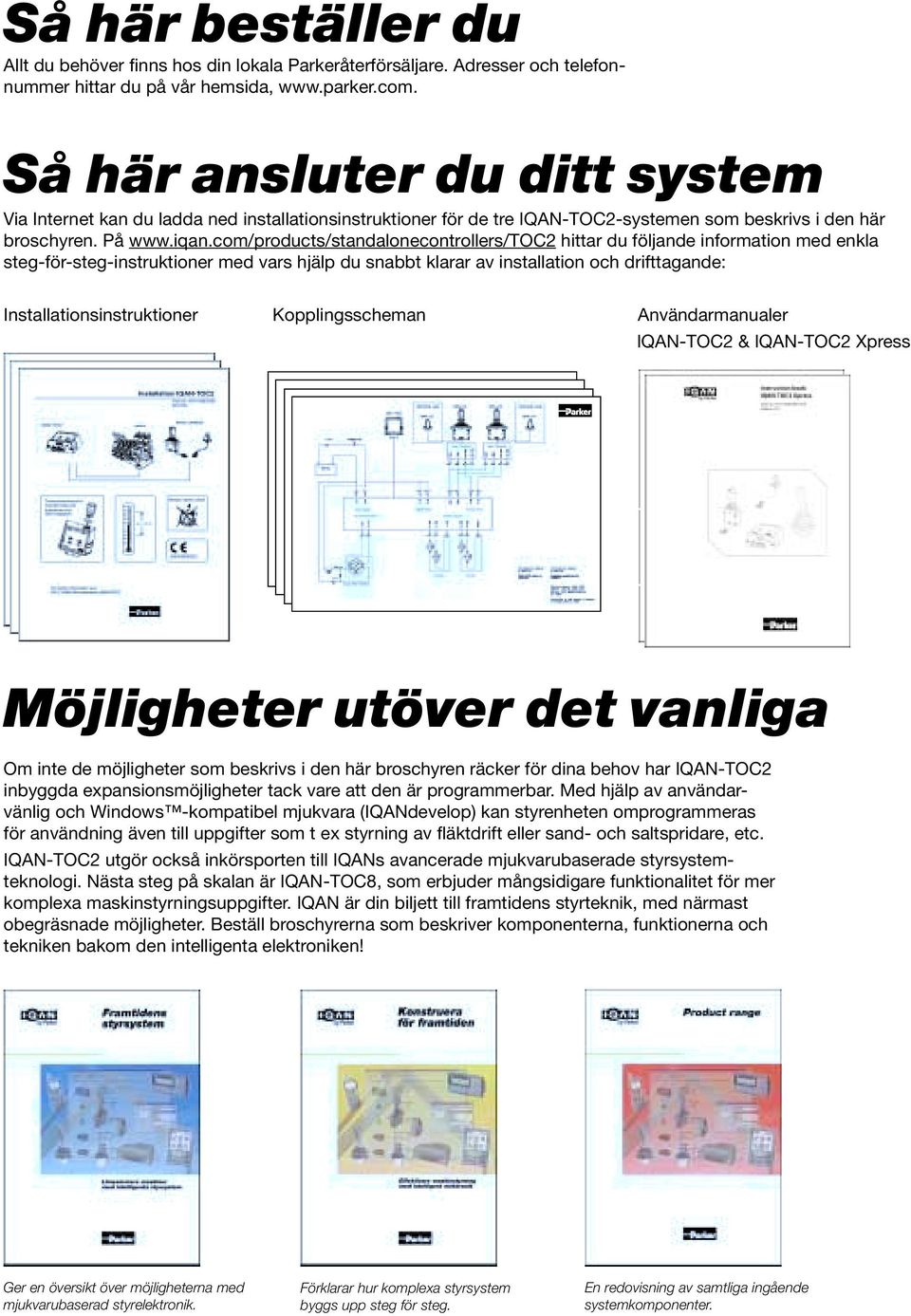

7 Så här beställer du Allt du behöver finns hos din lokala Parkeråterförsäljare. Adresser och telefonnummer hittar du på vår hemsida, Så här ansluter du ditt system Via Internet kan du ladda ned installationsinstruktioner för de tre IQAN-TOC2-systemen som beskrivs i den här broschyren. På hittar du följande information med enkla steg-för-steg-instruktioner med vars hjälp du snabbt klarar av installation och drifttagande: Installationsinstruktioner Kopplingsscheman Användarmanualer IQAN-TOC2 & IQAN-TOC2 Xpress Möjligheter utöver det vanliga Om inte de möjligheter som beskrivs i den här broschyren räcker för dina behov har IQAN-TOC2 inbyggda expansionsmöjligheter tack vare att den är programmerbar. Med hjälp av användarvänlig och Windows -kompatibel mjukvara (IQANdevelop) kan styrenheten omprogrammeras för användning även till uppgifter som t ex styrning av fläktdrift eller sand- och saltspridare, etc. IQAN-TOC2 utgör också inkörsporten till IQANs avancerade mjukvarubaserade styrsystemteknologi. Nästa steg på skalan är IQAN-TOC8, som erbjuder mångsidigare funktionalitet för mer komplexa maskinstyrningsuppgifter. IQAN är din biljett till framtidens styrteknik, med närmast obegräsnade möjligheter. Beställ broschyrerna som beskriver komponenterna, funktionerna och tekniken bakom den intelligenta elektroniken! Ger en översikt över möjligheterna med mjukvarubaserad styrelektronik. Förklarar hur komplexa styrsystem byggs upp steg för steg. En redovisning av samtliga ingående systemkomponenter.

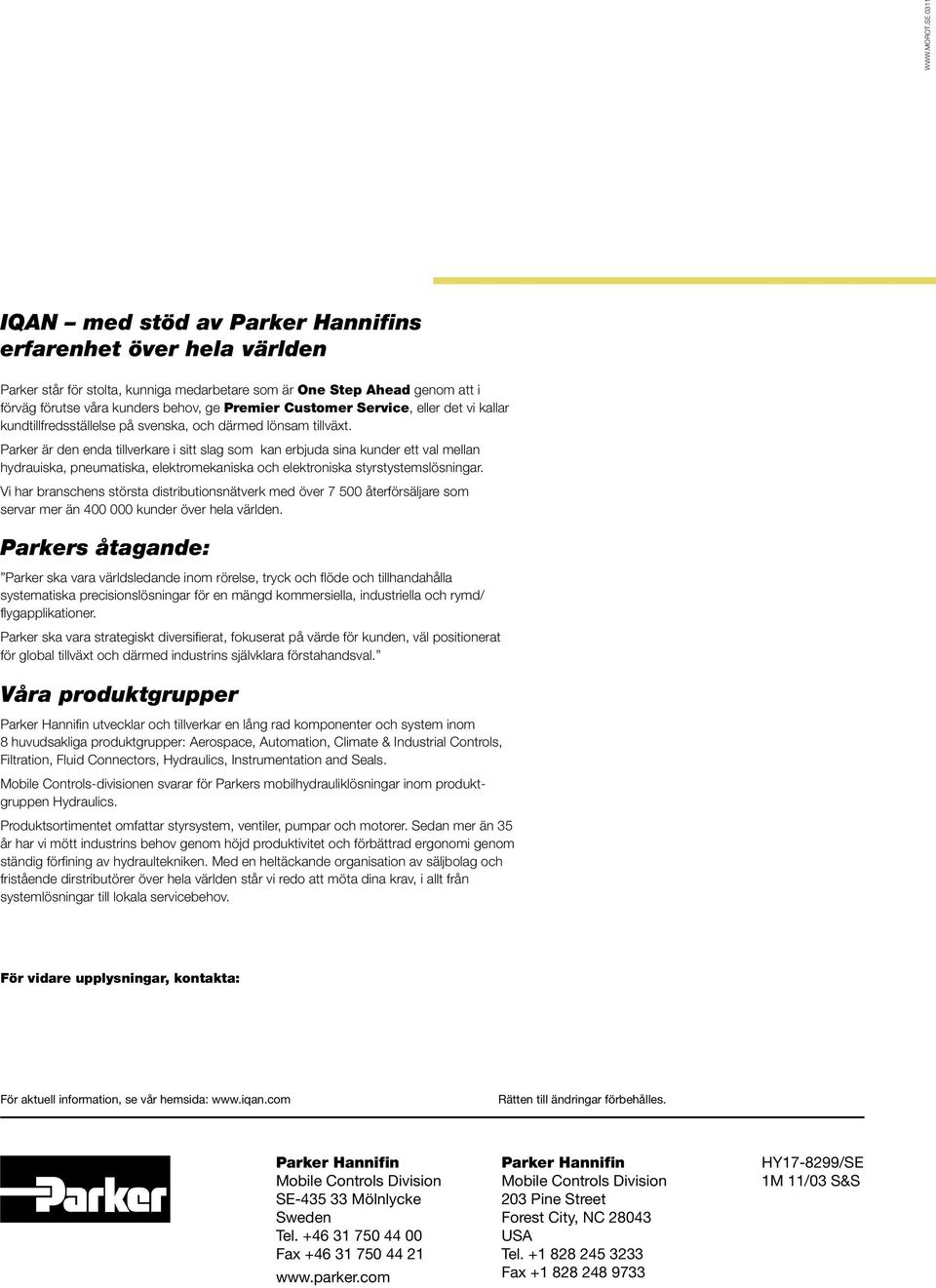

8 IQAN med stöd av Parker Hannifins erfarenhet över hela världen Parker står för stolta, kunniga medarbetare som är One Step Ahead genom att i förväg förutse våra kunders behov, ge Premier Customer Service, eller det vi kallar kundtillfredsställelse på svenska, och därmed lönsam tillväxt. Parker är den enda tillverkare i sitt slag som kan erbjuda sina kunder ett val mellan hydrauiska, pneumatiska, elektromekaniska och elektroniska styrstystemslösningar. Vi har branschens största distributionsnätverk med över återförsäljare som servar mer än kunder över hela världen. Parkers åtagande: Parker ska vara världsledande inom rörelse, tryck och flöde och tillhandahålla systematiska precisionslösningar för en mängd kommersiella, industriella och rymd/ flygapplikationer. Parker ska vara strategiskt diversifierat, fokuserat på värde för kunden, väl positionerat för global tillväxt och därmed industrins självklara förstahandsval. Våra produktgrupper Parker Hannifin utvecklar och tillverkar en lång rad komponenter och system inom 8 huvudsakliga produktgrupper: Aerospace, Automation, Climate & Industrial Controls, Filtration, Fluid Connectors, Hydraulics, Instrumentation and Seals. Mobile Controls-divisionen svarar för Parkers mobilhydrauliklösningar inom produktgruppen Hydraulics. Produktsortimentet omfattar styrsystem, ventiler, pumpar och motorer. Sedan mer än 35 år har vi mött industrins behov genom höjd produktivitet och förbättrad ergonomi genom ständig förfining av hydraultekniken. Med en heltäckande organisation av säljbolag och fristående dirstributörer över hela världen står vi redo att möta dina krav, i allt från systemlösningar till lokala servicebehov. För vidare upplysningar, kontakta: För aktuell information, se vår hemsida: Rätten till ändringar förbehålles. Parker Hannifin Mobile Controls Division SE Mölnlycke Sweden Tel Fax Parker Hannifin Mobile Controls Division 203 Pine Street Forest City, NC USA Tel Fax HY /SE 1M 11/03 S&S
