1 Elektroniska styrsystem - enklare än någonsin Robust och smidig maskin-styrning med intelligent elektronik

2 2 IQAN-TOC2 genvägen til framtiden 1 Lättspecificerat Lättinstallerat Enkel inställning Enkel diagnostik Robust konstruktion Lång livslängd Låga totalkostnader IQAN-TOC2 (Task Oriented Controller) är en fristående elektronisk styrenhet för hydraulsystem baserad på mjukvaran IQANdevelop. Den har fyra ingångar och två proportionella utgångar och öppnar helt nya möjligheter när det gäller funktionalitet och användarvän-lighet även för mindre komplexa system. Parkers långa erfarenhet av utrustning för krävande applikationer i tuffa miljöer har resulterat i en serie osedvanligt robusta komponenter med högsta möjliga driftsäkerhet. IQAN-TOC2-systemen erbjuder plug-and-play -enkelhet, lång livslängd, enkel diagnostik och god ergonomi, både vad gäller installation och praktiskt bruk. Alla dessa egenskaper ger överlägsna prestanda med optimal totalekonomi, samtidigt som du får en försmak av de obegränsade möjligheter, som det kompletta utbudet av IQANstyrsystem erbjuder. 3

Den har fyra ingångar och två proportionella utgångar och öppnar helt nya möjligheter när det gäller funktionalitet och användarvän-lighet även för mindre komplexa system.

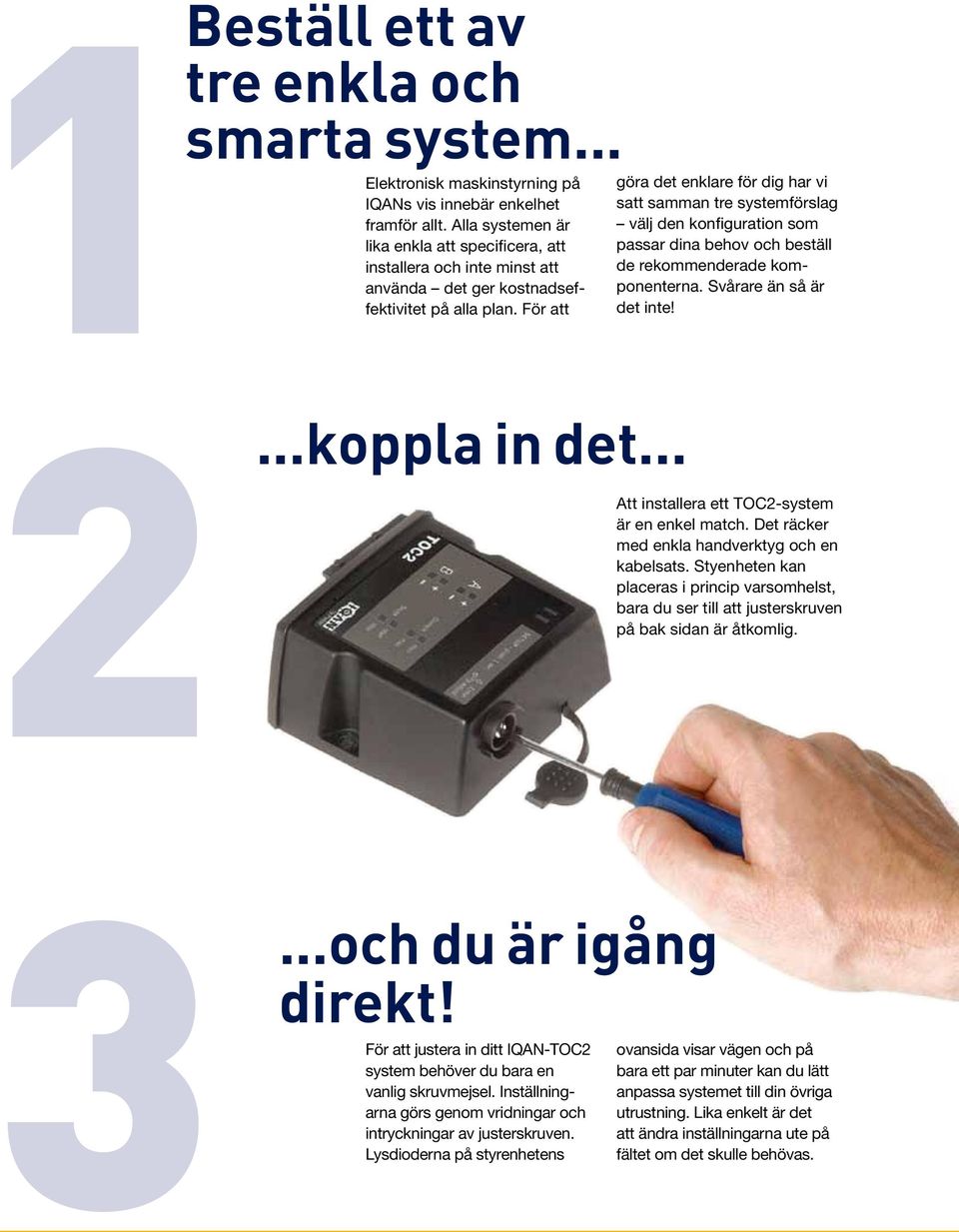

3 Beställ ett av tre enkla och smarta system... Elektronisk maskinstyrning på IQANs vis innebär enkelhet framför allt. Alla systemen är lika enkla att specificera, att installera och inte minst att använda det ger kostnadseffektivitet på alla plan. För att göra det enklare för dig har vi satt samman tre systemförslag välj den konfiguration som passar dina behov och beställ de rekommenderade komponenterna. Svårare än så är det inte!...koppla in det... Att installera ett TOC2-system är en enkel match. Det räcker med enkla handverktyg och en kabelsats. Styenheten kan placeras i princip varsomhelst, bara du ser till att justerskruven på bak sidan är åtkomlig....och du är igång direkt! För att justera in ditt IQAN-TOC2 system behöver du bara en vanlig skruvmejsel. Inställningarna görs genom vridningar och intryckningar av justerskruven. Lysdioderna på styrenhetens ovansida visar vägen och på bara ett par minuter kan du lätt anpassa systemet till din övriga utrustning. Lika enkelt är det att ändra inställningarna ute på fältet om det skulle behövas.

För att göra det enklare för dig har vi satt samman tre systemförslag välj den konfiguration som passar dina behov och beställ de rekommenderade komponenterna. Svårare än så är det inte!...koppla in det.

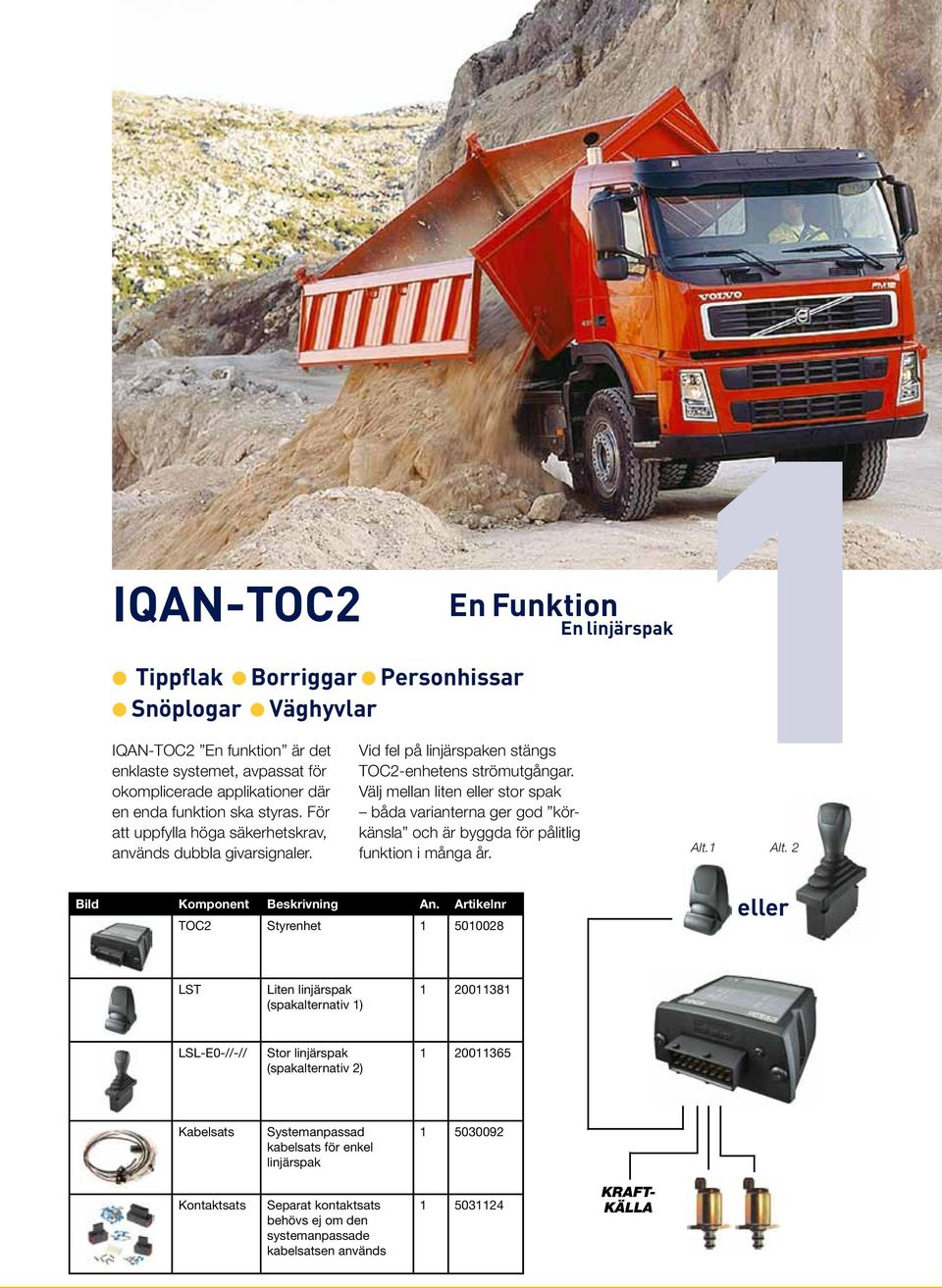

4 IQAN-TOC2 l Tippflak l Borriggar l Personhissar l Snöplogar l Väghyvlar IQAN-TOC2 En funktion är det enklaste systemet, avpassat för okomplicerade applikationer där en enda funktion ska styras. För att uppfylla höga säkerhetskrav, används dubbla givarsignaler. Vid fel på linjärspaken stängs TOC2-enhetens strömutgångar. Välj mellan liten eller stor spak båda varianterna ger god körkänsla och är byggda för pålitlig funktion i många år. Bild Komponent Beskrivning An. Artikelnr TOC2 Styrenhet En Funktion En linjärspak 1 Alt.1 Alt. 2 eller LST Liten linjärspak (spakalternativ 1) LSL-E0-//-// Stor linjärspak (spakalternativ 2) Kabelsats Systemanpassad kabelsats för enkel linjärspak Kontaktsats Separat kontaktsats behövs ej om den systemanpassade kabelsatsen används KRAFT- KÄLLA

Välj mellan liten eller stor spak båda varianterna ger god körkänsla och är byggda för pålitlig funktion i många år. Bild Komponent Beskrivning An.

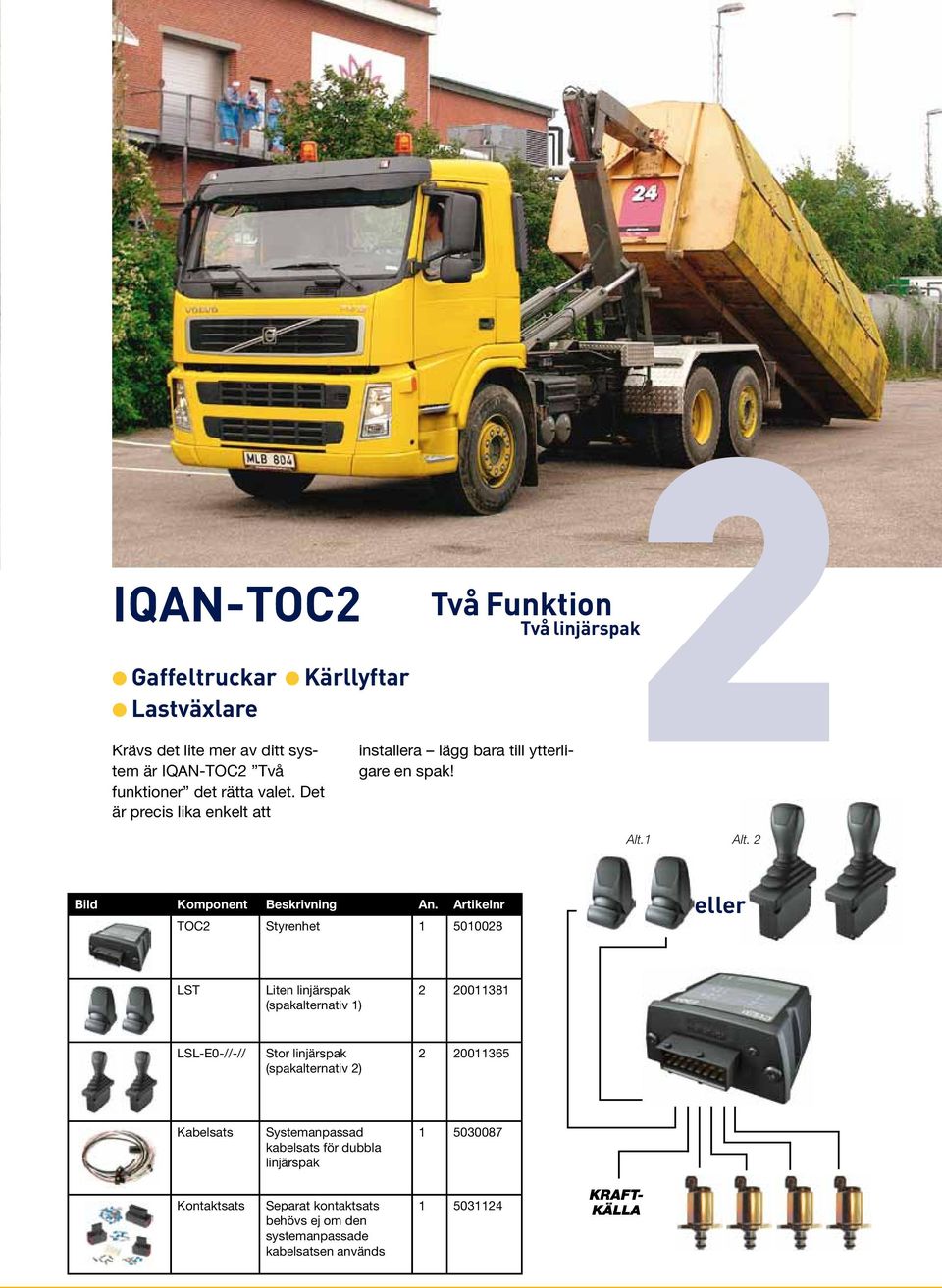

5 2 IQAN-TOC2 Två Funktion Två linjärspak l Gaffeltruckar l Kärllyftar l Lastväxlare Krävs det lite mer av ditt system är IQAN-TOC2 Två funktioner det rätta valet. Det är precis lika enkelt att installera lägg bara till ytterligare en spak! Alt.1 Alt. 2 Bild Komponent Beskrivning An. Artikelnr TOC2 Styrenhet eller LST Liten linjärspak (spakalternativ 1) LSL-E0-//-// Stor linjärspak (spakalternativ 2) Kabelsats Systemanpassad kabelsats för dubbla linjärspak Kontaktsats Separat kontaktsats behövs ej om den systemanpassade kabelsatsen används KRAFT- KÄLLA

Artikelnr TOC2 Styrenhet 1 5010028 eller LST Liten linjärspak (spakalternativ 1) 2 20011381 LSL-E0-//-// Stor linjärspak (spakalternativ 2) 2 20011365

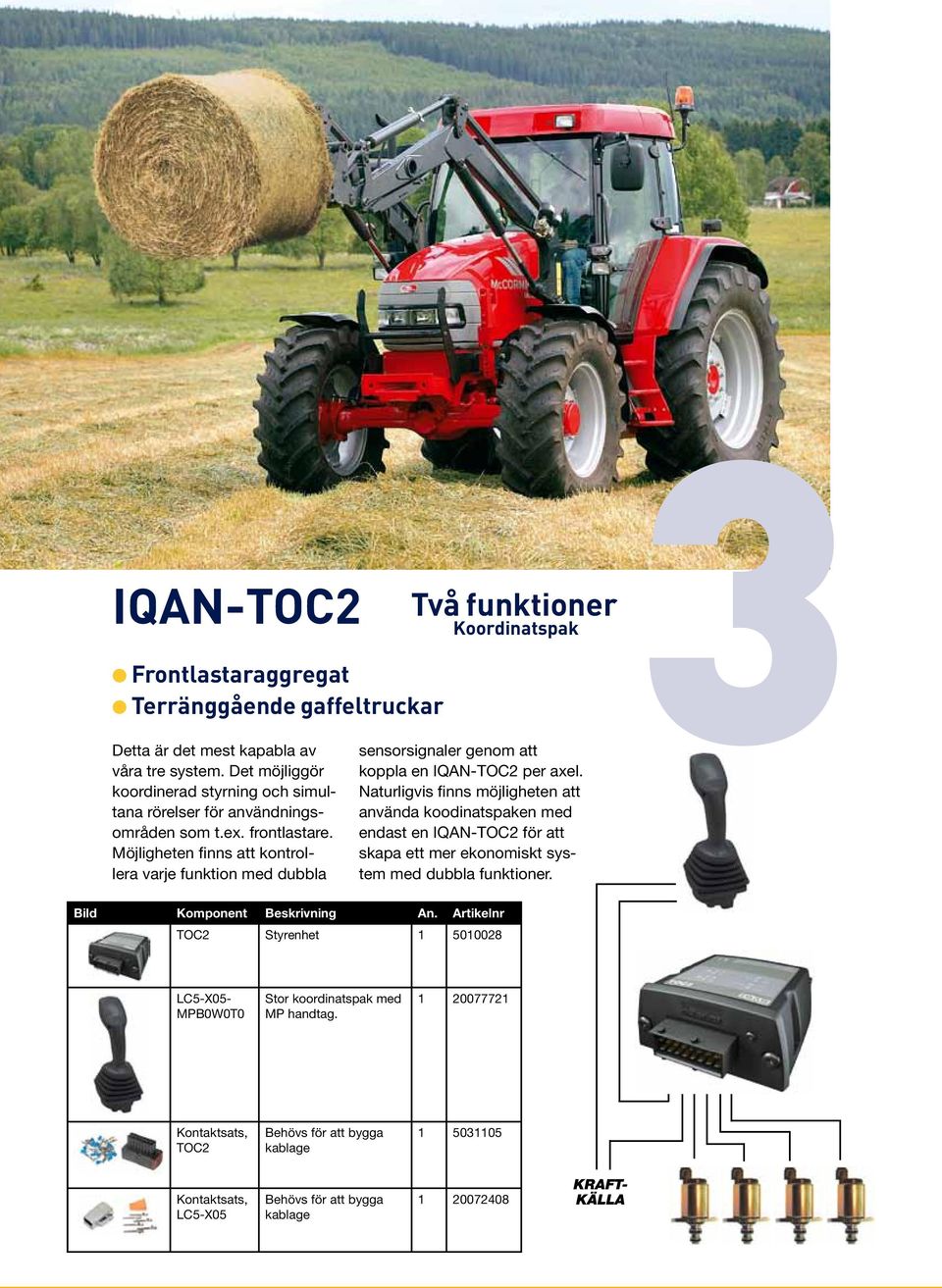

6 IQAN-TOC2 l Frontlastaraggregat l Terränggående gaffeltruckar Detta är det mest kapabla av våra tre system. Det möjliggör koordinerad styrning och simultana rörelser för användningsområden som t.ex. frontlastare. Möjligheten finns att kontrollera varje funktion med dubbla Två funktioner Koordinatspak sensorsignaler genom att koppla en IQAN-TOC2 per axel. Naturligvis finns möjligheten att använda koodinatspaken med endast en IQAN-TOC2 för att skapa ett mer ekonomiskt system med dubbla funktioner. 3 Bild Komponent Beskrivning An. Artikelnr TOC2 Styrenhet LC5-X05- MPB0W0T0 Stor koordinatspak med MP handtag Kontaktsats, TOC2 Behövs för att bygga kablage Kontaktsats, LC5-X05 Behövs för att bygga kablage KRAFT- KÄLLA

Möjligheten finns att kontrollera varje funktion med dubbla Två funktioner Koordinatspak sensorsignaler genom att koppla en IQAN-TOC2 per axel.

7 Så här beställer du Allt du behöver finns hos din lokala Parkeråterförsäljare. Adresser och telefonnummer Så här ansluter du ditt system Via Internet kan du ladda ned installationsinstruktioner för de tre IQAN-TOC2-systemen som beskrivs i den här broschy- hittar du på vår hemsida, ren. På (eller hittar du följande information med enkla steg-för-steg-instruktioner med vars hjälp du snabbt klarar av installation och drifttagande: Installationinstruktioner Kopplingsscheman Användarmanualer Möjligheter utöver det vanliga Om inte de möjligheter som beskrivs i den här broschyren räcker för dina behov har IQAN-TOC2 inbyggda expansionsmöjligheter tack vare att den är programmerbar. Med hjälp av användarvänlig och Windows -kompatibel mjukvara (IQANdevelop) kan styrenheten omprogrammeras för användning även till uppgifter som t ex styrning av fläktdrift eller sand- och saltspridare, etc. IQAN-TOC2 utgör också inkörsporten till IQANs avancerade mjukvarubaserade styrsystemteknologi. Nästa steg som erbjuder mångsidigare funktionalitet för mer komplexa maskinstyrningsuppgifter. IQAN är din biljett till framtidens styrteknik, med närmast obegräsnade möjligheter. Beställ broschyrerna som beskriver komponenterna, funktionerna och tekniken bakom den intelligenta elektroniken! IQAN - Electronic Control Made Easy - Bulletin HY /UK Ger en översikt över möjligheterna med mjukvarubaserad styrelektronik.

hemsida, www.parker.com. ren. På www.parker.com/ecd (eller www.iqan.
