1 Vårdsystem 80 M Sida av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 VÄXEL 5 DL MATERIELVÅRDSSCHEMA GRUNDTILLSYN Förrådsbeteckning Referenser, Utrustning M M Erforderliga instrument och utrustning: - st Växel 5 DL för huvuddelen av proven (POS ). Vid provning av sammankopplade växlar (POS 2.8) behövs ytterligare 2 st växlar 5 DL - st Telefonapparat för impulsering - st Telefonapparat för tonval - st LB-apparat - Tillgång till centralledning (CL) från ATN eller ATL alternativt CB-anknytning i annan växel - Vid provning av sammankopplade växlar (POS 2.8) behövs ytterligare 4 st telefonapparater - Anslutningsplint 0 DL, 2 - Stationskabel 20M eller motsvarande - st Universalinstrument - st Oscilloskop

2 Vårdsystem 80 M Sida 2 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontrollanvisningar, allmänt. x Yttre tillstånd Kontrollera att växeln inte har synliga skador och att den är rengjord och torr.2 x Handmikrotelefon Befintlighet.3 x yddslock (främre och bakre) Befintlighet, snäpplåsens funktion.4 x Omkopplare och kontaktdon Oskadade FUNKTIONSKONTROLL 2 Funktionskontroll Förberedelser Ställ omkopplaren på växelns baksida enligt följande: - Tvåläges omkopplare -3 i läge (nedåt) = singel mode - Treläges omkopplare 9-22 i mitten = CB - Tvåläges omkopplare i läge 00

3 Vårdsystem 80 M Sida 3 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL Driftströmsställare i läge 0 Anslut jordledning till växelns jordskruv och anslut likspänningen som ska ligga inom V till plus- och minusskruvarna. Anslut handmikrotelefon, telefonapparat CB till linje och 2 samt centralledning (CL) till linje 23. Kontrollera att inga knappar på fronten med låsning är intryckta. Anmärkning Ställ driftströmställaren i läge 0 före omkonfiguration av växel/växlar, vid ändring av sammankopplingskabeln för en eller flera växlar, eller då någon av omkopplarna på baksidan av växel/växlar ändras. Efter omkonfiguration ställ åter driftströmställaren i läge samt tryck in knappen systemåterstart. CB-apparaterna (Ab och 2) flyttas vid behov till linjerna 3-22 och centralledning (CL23) till linjerna när så erfordras. Uppstartning 2. x Uppstartning Ställ driftströmställaren i läge Håll infälld knapp systemåterstart intryckt Lysdioder för anknytningar och centralledningar m fl och siffrorna 888 på displayen tänds ca 2 s. Endast grön lysdiod för strömförsörjning fortsätter lysa. Dagsummerpip hörs. Anslutna abonnenter får ej ringa När knappen hålls intryckt lyser samtliga lysdioder med undantag av lysdioderna G larm för signalgenerator, gemensam blockering för centralledningar samt O förstärkt anropssignal. Display visar 000

4 Vårdsystem 80 M Sida 4 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Släpp knapp systemåterstart Endast grön lysdiod för strömförsörjning fortsätter att vara tänd Tryck in belysningsknapp De två glödlamporna för nattbelysning tänds Tryck ut belysningsknapp Glödlamporna släcks Kontroll av knappsats 2.2 x Kontroll av knappsats Tryck på siffran på knappsatsen Upprepa enligt föregående exempel med att trycka på siffran 2 till 0 på knappsatsen Display visar 00 och grön lysdiod för upptagen telefonist tänds Display och grön lysdiod släcks Display visar 002 till 000 samt grön lysdiod för upptagen telefonist tänds vid varje tryckning Kontroll av linje x Kontroll av linje -22 Ab- (2-22) lyfter av telefonapparatens handmikrotelefon Ab- (2-22) lägger på Ab- lyfter av handmikrotelefonen och slår 2 på fingerskivan Ab-2 svarar Gul lysdiod (2-22) tänds och registreringston erhålls i ca 0 s, därefter upptagetton i ca 0 s, sedan tyst Gul lysdiod (2-22) släcks efter ca s Gul lysdiod och 2 tänds. Rington hos Ab- och s ringsignal var 5:e s hos Ab-2 Samtal mellan Ab- och Ab-2 Ab- lägger på Ab-2 lägger på Gul lysdiod släcks, upptaget hos Ab-2 under ca 0 s sedan tyst Gul lysdiod 2 släcks efter ca s

5 Vårdsystem 80 M Sida 5 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av operatörsfunktioner 2.4 x Kontroll av operatörsfunktioner Ab- lyfter och slår 09 Tryck in knapp förstärkt anropssignal Tryck ut knapp förstärkt anropssignal Svara genom att trycka på operatörsknappen Tryck in knapp förstärkt anropssignal Tryck ut knapp igen Ab- (2-22) lägger på Tryck (2-22) på knappsatsen Gul lysdiod blinkar, gul lysdiod med ring tänds och display visar 00. Dagsnummerpip erhålls Wow-wow ton erhålls och grön lysdiod förstärkt anropssignal tänds Tonen upphör och lysdioden förstärkt anropssignal släcks Gul lysdiod övergår till fast sken, gul lysdiod med ring släcks, grön lysdiod upptagen telefonist, tänds, samtal mellan Ab- och telefonist Ingen ton Normal anropssignal inkopplad Samtalet bryts, grön lysdiod och display släcks. Ab- (2-22) får upptagetton i ca 0 s Gul lysdiod släcks Motsvarande gul lysdiod tänds, display visar 0, rington hos telefonist, ringsignal hos Ab- (2-22) Ab- (2-22) svarar Samtal mellan telefonist och Ab- (2-22) Ab- (2-22) lägger på Nedkoppling, display släcks Gul lysdiod släcks

6 Vårdsystem 80 M Sida 6 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av blockering 2.5 x Kontroll av blockering Individuella blockeringsknappar för centralledningar 23, 24 och 25 får ej vara intryckta Tryck 00 på knappsatsen Tryck på nedkopplingsknapp Upptagetton i ca 0 s, grön lysdiod för upptagen telefonist tänds, display visar 000 Grön lysdiod och display släcks Kontroll av telefonist, användning av blockerad ledning 2.6 x Kontroll av telefonist, användning av blockerad ledning Tryck 23 på knappsatsen Tryck aktuellt nr till CL-anknytning CL-Ab svarar, CL-Ab lägger på Ton på CL, 023 på display, grön lysdiod för upptagen telefonist samt gul lysdiod 23 tänds Rington hos telefonist och ringsignal hos CL- Ab Samtal mellan telefonist och CL-Ab Nedkoppling, gul lysdiod 23 och display släcks Upprepa med centralledning 24 och 25

7 Vårdsystem 80 M Sida 7 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av oblockerad ledning 2.7 x Kontroll av oblockerad ledning Blockerad ledning frisläpps Tryck in blockeringsknapp 23 Tryck 00 på knappsatsen Tryck aktuellt nr till CL-anknytning CL-Ab svarar, CL-Ab lägger på Tryck ut blockeringsknapp 23 CL (23) oblockerad Gul lysdiod och grön lysdiod för upptagen telefonist tänds, CL-ton erhålls, display visar 000 Rington hos operatören och ringsignal hos CL-Ab Samtal mellan telefonist och CL-Ab Nedkoppling, gul lysdiod 23 och display släcks CL (23) blockerad Upprepa med blockeringsknapp 24 och 25 Kontroll CB till CL 2.8 x Kontroll CB till CL Ab- lyfter handmikrotelefonen och slår 00 Ab- lägger på Tryck in blockeringsknapp 23 Ab- lyfter handmikrotelefonen och slår 00 Gul lysdiod tänds, Ab- får upptagetton i ca 0 s sedan tyst Gul lysdiod släcks CL (23) oblockerad CL ton hos Ab-, gul lysdiod och 23 tänds Slå nr till CL-abonnent Ab- och Cl-Ab lägger på Tryck ut blockeringsknapp 23 Rington hos Ab- och ringsignal hos CL-Ab Gul lysdiod och 23 släcks CL (23) blockeras

8 Vårdsystem 80 M Sida 8 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Upprepa med blockeringsknapp 24 och 25 Tryck in knapp (blockering av centralledningarna för utgående samtal) Grön lysdiod ovanför knapp tänds Ab- lyfter handmikrotelefonen och slår 00 Gul lysdiod tänds, Ab- får upptagetton i ca 0 s sedan tyst Ab- lägger på Gul lysdiod släcks Tryck ut knapp Grön lysdiod ovanför knapp släcks Kontroll av turordning 2.9 x Kontroll av turordning Ab- lyfter handmikrotelefonen och slår 09 Ab-2 lyfter handmikrotelefonen och slår 09 Ab- lägger på Gul lysdiod blinkar, gul anropsindikator tänds och dagsnummerpip erhålls, 0 på display. Rington hos Ab-. Telefonist besvarar inte anrop Gul lysdiod 2 blinkar, köton hos Ab-2 (ett bipp varannan s) Gul lysdiod övergår till fast sken, grön lysdiod för upptagen telefonist tänds, gul anropsindikator tänds. Samtal mellan Ab- och telefonist Ab- får upptagetton i ca 0 s, grön lysdiod upptagen telefonist släcks, gul lysdiod 2 blinkar, rington hos Ab-2, display visar 02 Gul lysdiod släcks Ab-2 lägger på Gul lysdiod 2 övergår till fast sken, display visar 02, samtal mellan Ab-2 och telefonist Gul lysdiod 2 släcks Display och grön lysdiod upptagen telefonist släcks

9 Vårdsystem 80 M Sida 9 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av SA/SB funktion 2.0 x Kontroll av SA/SB funktion AB- lyfter handmikrotelefonen och slår 09 Tryck 2 på knappsatsen Ab-2 svarar Tryck delningsknapp A Tryck delningsknapp B Tryck delningsknapp B Tryck operatörsknapp Ab- och Ab-2 lägger på Gul lysdiod blinkar, gul anropsindikator tänds. Dagnummerpip och rington, 0 på display Grön lysdiod för upptagen telefonist tänds, gul anropsindikator släcks, gul lysdiod övergår till fast sken. Samtal mellan Ab- och telefonist Gul lysdiod 2 tänds, 02 på display, ringsignal hos Ab-2 och rington hos telefonist och Ab- Samtal mellan alla tre. Varningston erhålls hos alla tre (svag upptaget) Grön lysdiod ovanför delningsknapp A tänds. Ab-2 bortkopplad, ingen varningston hos telefonist och Ab- Grön lysdiod ovanför delningsknapp A släcks och grön lysdiod ovanför delningsknapp B tänds, Ab-2 kopplas in och Ab- kopplas bort, ingen varningston hos telefonist och Ab- 2 Grön lysdiod ovanför delningsknapp B släcks, samtal mellan tre, varningston erhålls hos alla tre Grön lysdiod för upptagen telefonist och display släcks, samtal mellan Ab- och Ab-2. Varningston och telefonist borta Gul lysdiod och 2 släcks

10 Vårdsystem 80 M Sida 0 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av väntkoppel 2. x Kontroll av väntkoppel Ab- ringer Ab-2 Rington hos Ab-, gul lysdiod och 2 tänds. Ringsignal hos Ab-2 Ab-2 svarar Ring upp växelns CL-nummer från yttre abonnent Tryck operatörsknapp Tryck på väntknapp Tryck på knappsatsen Efter ca 00 s väntan (samtal) lägger Ab- och Ab-2 på Ab- svarar inte Samtal Gul lysdiod 23 blinkar, gul anropsindikator tänds. Dagnummer erhålls, 023 på display Samtal CL-Ab och telefonist. Grön lysdiod för upptagen telefonist tänds och gul anropsindikator släcks. Gul lysdiod 23 övergår i fast sken Röd lysdiod ovanför väntknapp tänds, display släcks. Upptagetton hos CL-Ab och telefonist efter ca 0 s Samtal mellan CL-Ab och telefonist, 023 på display 0 på display Display och grön lysdiod för upptagen telefonist släcks. Röd lysdiod ovanför väntknapp lyser i ca 90 s därefter blinkande. Väntton/ köton hos CL-Ab Gul lysdiod och 2 släcks. Gul lysdiod tänds, Ab- får ringsignal och CL-Ab rington. Röd lysdiod ovanför väntknapp släcks Efter ca 25 sekunder återkopplas samtalet till telefonist, gul lysdiod 23 blinkar, gul anropsindikator tänds. Dagnummerpip, 023 på display Samtal CL-Ab och telefonist. Grön lysdiod för upptagen telefonist tänds och gul anropsindikator släcks. Gul lysdiod 23 övergår i fast sken Ab- ringer Ab-2 Rington hos Ab-, gul lysdiod och 2 tänds. Ringsignal hos Ab-2

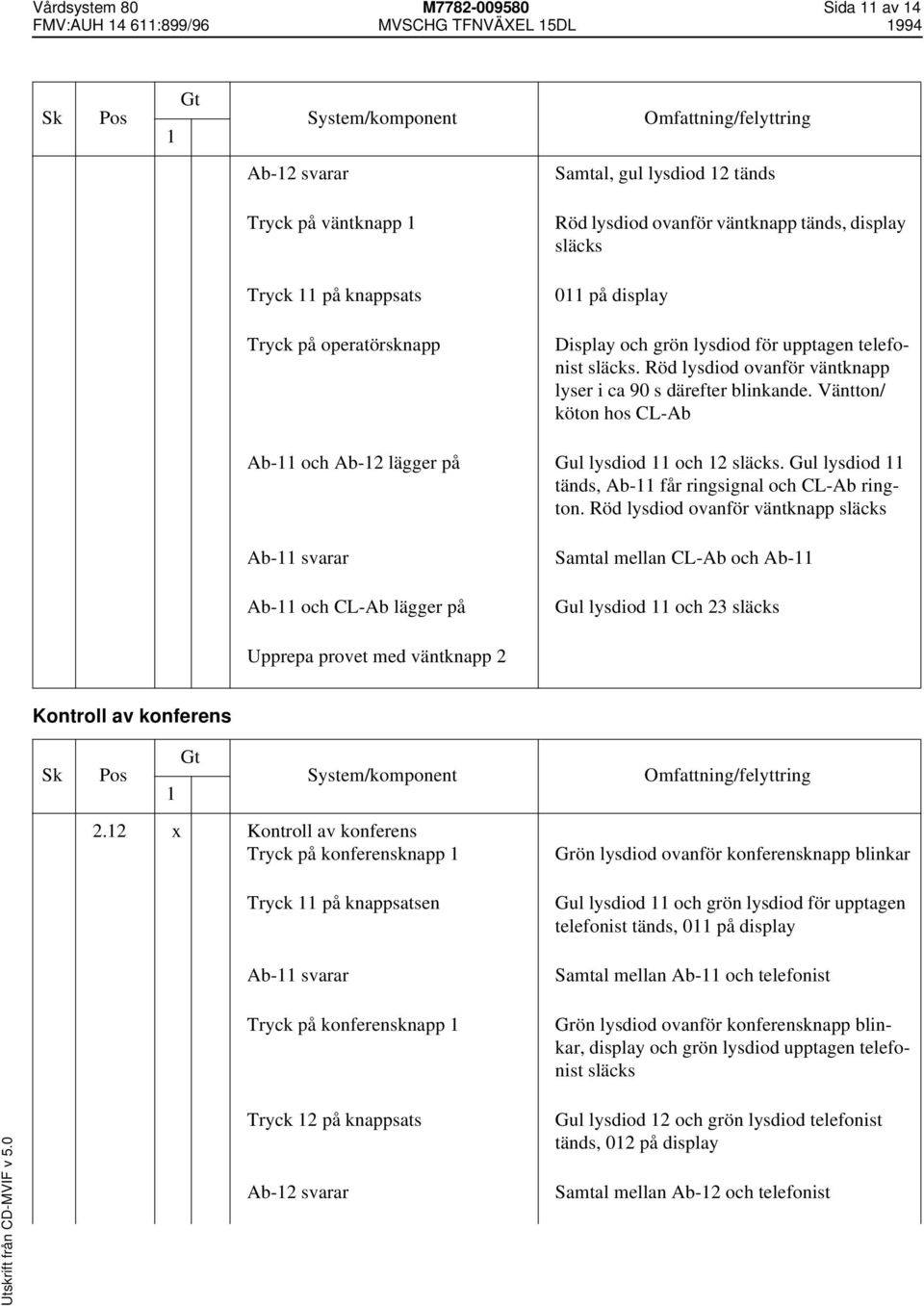

11 Vårdsystem 80 M Sida av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Ab-2 svarar Samtal, gul lysdiod 2 tänds Tryck på väntknapp Röd lysdiod ovanför väntknapp tänds, display släcks Tryck på knappsats 0 på display Display och grön lysdiod för upptagen telefonist släcks. Röd lysdiod ovanför väntknapp lyser i ca 90 s därefter blinkande. Väntton/ köton hos CL-Ab Ab- och Ab-2 lägger på Gul lysdiod och 2 släcks. Gul lysdiod tänds, Ab- får ringsignal och CL-Ab rington. Röd lysdiod ovanför väntknapp släcks Ab- svarar Ab- och CL-Ab lägger på Samtal mellan CL-Ab och Ab- Gul lysdiod och 23 släcks Upprepa provet med väntknapp 2 Kontroll av konferens 2.2 x Kontroll av konferens Tryck på konferensknapp Tryck på knappsatsen Ab- svarar Tryck på konferensknapp Grön lysdiod ovanför konferensknapp blinkar Gul lysdiod och grön lysdiod för upptagen telefonist tänds, 0 på display Samtal mellan Ab- och telefonist Grön lysdiod ovanför konferensknapp blinkar, display och grön lysdiod upptagen telefonist släcks Tryck 2 på knappsats Ab-2 svarar Gul lysdiod 2 och grön lysdiod telefonist tänds, 02 på display Samtal mellan Ab-2 och telefonist

12 Vårdsystem 80 M Sida 2 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Tryck på konferensknapp Grön lysdiod ovanför konferensknapp blinkar, display och grön lysdiod upptagen telefonist släcks Tryck på konferensknapp Grön lysdiod ovanför konferensknapp övergår till fastsken, konferenssamtal mellan Ab- och Ab-2 Ab- och Ab-2 lägger på Grön lysdiod ovanför konferensknapp släcks efter 0 s. Gul lysdiod och 2 släcks Upprepa provet med konferensknapp 2 Kontroll av LB-Ab-telefonist 2.3 x Kontroll av LB-Ab-telefonist Ställ trelägesomkopplare 9-22 i läge LB Återstarta genom att trycka på knappen systemåterstart Anrop från LB-9 Gul anropsindikator tänds och gul lysdiod 9 blinkar, 09 på display. Ringsignal hos Ab-9 Grön lysdiod telefonist och gul lysdiod 9 tänds, gul anropsindikator släcks, samtal mellan Ab-9 och telefonist Grön lysdiod telefonist och sidplay släcks. Gul lysdiod 9 släcks efter ca 0 s. Upptagetton hos Ab-9 i ca 0s Upprepa med LB-linje 20-22

13 Vårdsystem 80 M Sida 3 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av telefonist LB-Ab 2.4 x Kontroll av telefonist LB-Ab Telefonisten ringer till LB Ab-9 (20-22) Tryck 9 på knappsatsen Ab-9 svarar Grön lysdiod telefonist tänds, 09 på display, en kort ringsignal hos Ab-9, gul lysdiod 9 tänds Samtal mellan telefonist och Ab-9 Grön lysdiod telefonist och display släcks. Gul lysdiod 9 släcks efter ca 0 s. Upptagetton hos Ab-9 i ca 0 s Upprepa provet med Ab-20 till 22 Omkonfiguration 2.5 x Omkonfiguration Ställ tvålägesomkopplare i läge 0 Återstarta genom att trycka på knappen systemåterstart Gör CL prov med 0 på en linje i taget. Blockeringsknapparna 23, 24 och 25 trycks in vid respektive prov Grön lysdiod telefonist lyser, ringsignal 23, 24 respektive 25 tänds, 00 på display Kontroll av ringspänning 2.6 x Kontroll av ringspänning Ringspänningenkontrolleras med ett oscilloskop anslutet till valfri CBabonnent Alt. Mät ringspänningen med ett universalinstrument anslutet till valfri CB-abonnent Oscilloskopet ska visa mellan 80 och 235 V p-p med ms periodtid (obelastat) Universalinstrumentet ska visa mellan 65 och 85 V AC

14 Vårdsystem 80 M Sida 4 av 4 FMV:AUH 4 6:899/96 MVSCHG TFNVÄXEL 5DL 994 Kontroll av strömförbrukning 2.7 x Kontroll av strömförbrukning Mät växelns strömförbrukning med en amperemeter Strömförbrukningen ska vara ca 2 A vid 20 V och 0,5 A vid 70 V Prov med flera växlar 2.8 x Prov med flera växlar Ställ växlarnas driftströmställare i läge 0 Anslut enligt schema på växlarnas baksida. Ställ omkopplare i anvisade lägen Ställ växlarnas driftströmställare i läge Återstart genom att trycka på knapp systemåterstart på växel Sätt upp 7 koppel + telefonist Display på växel är släckt Display på växel 2 visar OE2 Display på växel 3 visar OE3 Felkoder FO: ingen sladd inkopplad FO2: sladd inkopplad, ingen kommunikation FO3: sladd inkopplad felaktigt Samtal med en växel i taget som nr Kontroll av impulsering 2.9 x Kontroll av impulsering Impulsering kontrolleras med ett oscilloskop anslutet till valfri CLanslutning Kontrollera samtliga siffror Impuls ska vara 60±5 ms och impulsmellanrum 40±5 ms
