Systemprogramering av BiBus generation II med anropsmodul mod. 1072/14 K-STEEL och 1072/13 Sinthesi.

Transkript

1 Systemprogramering av BiBus generation II med anropsmodul mod. 1072/14 K-STEEL och 1072/13 Sinthesi. Programering av BiBus system med anropsmodul 1072/13 och 1072/14, Görs enkelt med hjälp av PC eller programmeringsenhet 1032/65. All programering enligt denna manual gäller för programmeringsenhet 1032/65 eller direkt från anropspanelens knappsatts. Läs först kombinationen av knappsats/programmeringsenheten på sid 3 före start. Denna manual gäller både för audio och videoanläggningar. OBS! Viktigt att komma ihåg innan programeringen! Bygeln måste monteras i första eller enda Buskopplaren så att denna alltid blir en master. Monteras inte bygeln är det omöjligt att programera anläggningen. Bygeln skall sitta kvar även efter programeringen. För information om hur bygeln skall monteras se den bifogade manualen i förpackningen. Översikt över mod. 1072/14 K-STEEL tablåns knappar och funktioner 1. K-STEEL modul i två modulers storlek 2. Display 3. Namnvalstangenter 4. Nummervalstangenter 5. Anslutning av alfanumerisk knappsats. 6. Frånskiljbar anslutningsplint (MP2, MV1 och MS1). 7. Justering högtalarvolym. 8. Justering mikrofonvolym. 9. Anslutning av programeringsenhet 1032/65 (CNP). 10. Programeringsknapp för användning endast när lösenord ej är tillgängligt. 11. Justering LCD-kontrast. 12. Frånskiljbar anslutningsplint (MP1). 13. Anslutning av PC. 1

2 Översikt över mod. 1072/13 Sinthesi tablåns knappar och funktioner 1. Sinthesi modul i två modulers storlek 2. Kopplingspunkt för PC 3. Justering av microfonvolym 4. Justering av högtalarvolym 5. Programeringsknapp 6. Anslutning av programmeringsenhet 7. Alfanummerisk display, bakgrundsbelyst. 8. Gula kanppar pilsymboler för sökning av namn. 9. Gröna nummrerade knappar, klockknapp, nedkopplingsknapp och nyckelknapp. 10. Anslutning av alfanummerisk knappsats 1038/ Anslutningsklämmor för innkoppling. (MP2, MV1 & MS1). 12. LCD display justerinsskruvar. 13. Anslutningsklämmor för systeminstallation. (MP1) 2

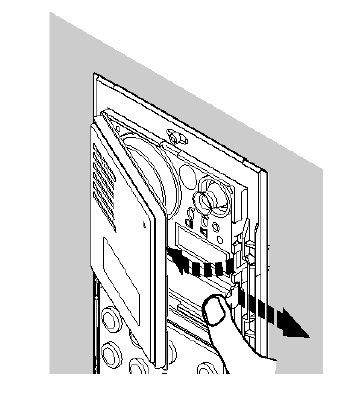

3 OBS! Bilden visar var du kopplar in programeringsenhet 1032/65 i 1072/13 Sinthesi. 3

4 Programering av anropspanelen med programeringsenhet 1032/65 sker på följande sätt. Anslut programmeringsenheten 1032/65 till anropspanelen (se punkt 9 på sid 1 för 1072/14 och sid 2 punkt 6 för 1072/13 se även bild på sid 3) programeringen startar omedelbart efter att denna är ijackad. Man kan gå ut ur programmeringen när som helst genom att dra ut kontakten till programmeringsenheten, alla data fram till detta är sparade i minnet. Tablån bekräftar med en signal att den känner igen programmeringsenheten. PS! Ø är samma som 0 på programmeringsenheten. Tabellen visar enkelt hur man ska programera med hjälp av symbolerna på programeringsenheten eller på anrops panelen Funktion Programering med hjälpav anropspanelens front Programering med hjälp av programeringsenhet 1032/65 Menyval vänster knapp knapp Menyval höger knapp knapp Knapp för att bekräfta knapp knapp Ut ur menyval X knapp > 3 sek knapp Mellanslag * eller knapp SP knapp Tillbaka (för rättelse) * eller knapp BS knapp Val specialsymbol * eller knapp / knapp * Med val av upp och nerknapp kommer alla tillgängliga bokstäver att visas i alfabetisk ordning beroende på vilket språk som valts. Tex A-B-C-D. # / tecknet kan användas för sekventiell visning för de speciella tecknen som är valda. Bekräfta eventuellt val med knappen. 4

5 Programering av anropspanelen Man kan få tillgång till programeringen på två sätt: a) Om man vet koden (den förprogramerade koden från fabriken är 9999), tryck 00 efterföljt av den fyrsiffriga koden. Bekräfta med att trycka knappen. Om lösenordet är fel, kommer följande meddelande att visas på displayen: FEL LÖSENORD Efter tre felaktiga försök så låses panelen under en viss förutbestämd tidsperiod. Antal felaktiga försök Tid panelen låses för inmatning av nytt lösenord min 5 2 min 6 3 min min (mer än fyra timmar) b) Om koden är okänd, måste man för anropspanel 1072/14 öppna anropspanelen och använda den röda knappen på baksidan (se sid 1 punkt 10). På modell 1072/13 finns knappen istället under locket på framsidan se sid 2 punkt 5. Från varje programeringsmeny är det möjligt att trycka in den röda knappen på baksidan eller framsidan av panelen för att gå ur programeringen eller trycka på X knappen i mer än 3 sek när man är placerad i huvudmenyn. När detta är gjort blir alla data som du programerat gällande. Tryck på X knappen i mer än 3 sek för att komma vidare. Om ingen knapp blir intryckt inom 3 min går panelen tillbaka till driftläge. Vid rätt slagen kod eller att den röda knappen på baksidan av panelen blir intryckt går systemet i programeringsläge och visar huvudmenyn. Under programeringen visar displayen följnade när man bläddrar i menyn Språk UPPTAGET TID Kod typ Ändra lösenord Tablå typ. Dörr öppn.tid Koder/Namn Reception anr Tablå n. Lås kod Förbindelse Utgåva Använd pilknapparna för att förflytta dig i menyn, vid funnen meny bekräftar du med knappen. OBS! När programeringen startar för första gången så är menyspråket ställt till Italienska. För att ändra till annat språk förflytta dig till menyn: Menu Principale Lingua och välj svenska, bekräfta med knappen. Fortsätt genom punkterna nedan och gör följande: 1. Huvudmeny Språk Displayen visar: = = Språk = = English Använd piltangenterna för att hitta Svenska bekräfa med knappen. Displayen visar nu en text med Funktion OK, därefter återgår du till huvudmeny automatiskt. 5

6 OBS! Du måste gå in i huvudmenyn Utgåva och välja II ED för kunna gå vidare med programeringen. 2. Huvudmeny Tablå n. När man har valt tablånummer blir följande meddelande visat på displayen: = = Tablå n. = = Tablå 1 För att välja anropspanelens nummer måste man mata in ett nummer mellan 1 och 12 på knappsatsen. Detta bekräftas med knappen. Nu visas Funktion OK på displayen därefter återgår du med automatik till huvudmenyn. Önskar du radera fältet görs detta med X knappen. Om anropspanelen piper efter det att du har programerat en annan anropspanels nummer betyder detta att numret du har matat in är upptaget av en annan tablå (gäller endast anläggningar med fler än en tablå). Följande meddelande visas i displayen när ovan sker: = = Tablå N = = Koden existerar. Kontrollera adresserna på dom andra anropspanelerna i systemet och se till att du inte får en adress som är likadan som dessa. 2b. Tablå nr 15 proceduren I anläggningar med huvudtablå och flera sekundärtablåer kommer systemet att arbeta effektivt från huvudtablån genom att programera denna till 1 och alla sekundättablåer till 15. Alla tablåer måste ha samma kodtyp se huvudmeny kodtyp. Dessa data kan överföras till andra tablåer på två olika sätt: 1. Lägg in namn för varje tablå med hjälp av knappsatsen eller programeringsenheten. 2. Läs in data med hjälp av en PC (läs in från huvudtablån och läs in namn från övriga tablåer). PS. Denna procedur kan inte användas på anläggningar med centralenhet efersom det skapar problem i anläggningen. 3. Huvudmeny Dörr öppn.tid När man valt dörröppningstid visas följande i displayen: = = Dörröppningstid = 2 sekunder. Välj nu den öppningstid som önskas på denna dörr mellan 0 och 30 sek och tryck därefter på. Displayen ska nu visa: Funktion OK. Tablån återgår nu till huvudmenyn och om man önskar så kan du går ur programeringsläget genom att trycka på X knappen. 4. Huvudmeny Lås kod När man valt Lås kod i menyn visas följande i displayen: = = Dörröppn. koder 1. Kod.: Välj ett fyrsiffrigt tal tryck därefter på knappen. Displayen ska visa: Funktion OK. Maximalt 8 öppningskoder kan programeras. När den 8:e koden är inlagd så går systemet automatiskt tillbaka till huvudmenyn. För att ta bort en kod tryck X knappen efterföljt av knappen. 5. Huvudmeny Kod typ När man har valt kodtyp visas följande i displayen: = Kod typ = Nummer Kodtyp används till att konfigurera anropskoderna från tablån, det finns 3 olika sätt att utföra detta på: Num används för numreriska koder (det mest vanliga). Pref.x000.x999 används när koderna programeras med en bokstav före sifferkoden. (Används endast när tablån är försedd med alfabetisk knappsats). Suf.x000x.999 används när koderna kombineras med en bokstav efter sifferkoden. (Användes endast när tablån är försedd med alfabetsik knappsats. Välj och tryck på knappen. Displayen ska visa Funktion OK. Tablån återgår automatiskt till huvudmenyn. 6

7 6. Huvudmeny Koder/Namn Koder/namn menyn innehåller 3 undermenyer (se nedan) som du kan bläddra mellan med hjälp av upp och ner knapparna, när du valt meny tryck knappen. Skriv in data Ändra Data Rensa allt Undermenyn Skriv in Data Denna meny används för att lägga in anropskoder tillsammans med användarens namn och eventullt tillhörande dörröppningskod. Displayen kommer att visa den första lediga positionen av 150 möjliga (en per våningsapparat). a) Displayen visar: Possition:1-Kod: Tryck in den numreriska eller alfanumreriska koden (1 till 4 siffror) efterföljt av val är gjort. Vid felslagning tryck på X och därefter slå in koden på nytt. knappen när ditt b) Nästa bild visar att namn kan knappas in med maximalt 16 tecken efterföljt av knappen. Displayen visar: Kodxxxx-Namn. Använd piltangenterna upp och ner för att programera namnen. Vid felslagning tryck på X du måste då börja om från början med att mata in namnet. c) Nästa bild visar: Låsöppning Om man avänder dörröppningskoder kan samma kod användas av samma användare, men det är särskilt viktigt att dessa koder är olika de 8 dörröppningskoder som du programerade under menyn öppningskoder. Lägg in lägenhetens privata dörröppningskod efterföljt av knappen. Önskar du ej göra detta så kan du hoppa över genom att tryck en gång till på knappen. Displayen visar nu Funktion OK. Undermenyn Ändra Data Denna är till för att ändra de lagrade anropskoderna, öppningskoderna samt namnen i tablån, dessa kan antingen redigeras via upp och nerknapparna eller efter namn. Redigera med hjälp av piltangent ner: Ändra Data Sök med position Redigera med hjälp av piltangent upp: Ändra Data Sök med namn Sök med position: Använd piltangenterna för att finna den riktiga positionen tex. Position 72. När den riktiga positionen visas på displayen bekräfta med knappen. Vid denna position kan du nu trycka på knappen igen för att använda tidigare inmatad kod. Tryck X knappen för att radera koden. Väljer du detta kommer nu namn och eventuell dörröppningskod att raderas eftersom knappen intryckts efter radering av kod. Om programeringsenhet 1032/65 används så måste knappen BS användas istället för X knapp för att radera kod. Följande meddelande visas i displayen: Är du säker? Ja -Nej Här väljes ja eller nej med piltangenterna. Tryck in ny numrerisk eller alafanumrerisk kod från position 1 tom 4 avluta med knappen och ändringen är lagrad som tidigare. Sök med namn Denna programering används vid ändring av abonentens namn och eller tillhörande koder. Använd piltangenterna för att söka abonentens namn alfabetiskt tills du finner den som ska ändras. Nu kan existerande kod bekräftas med knappen eller för att ändra kod med X knappen. Vid detta tillfälle kommer också eventuell dörröppnings kod att raderas tillsammans med namnet när knappen trycks in. Skriv nytt namn som tidigare beskrivits under tablå 15 proceduren. 7

8 Radera allt Denna programering har för avsikt att radera samtliga data i minnet såsom användningskoder, namn och dörröppningskoder. Genom att trycka på knappen i denna meny kommer följande fram i displayen: Är du säker: -Ja -Nej Välj med piltangenterna och bekräfta med knappen. 7. Huvudmeny Förbindelse Denna programering ska förbinda svarsapparaterna till resp. anropskod. Det är därför viktigt att föra en lista över lägenheternas nummer, position i anropstablå, koder och namn. Se exempel nedan. Lägenhetsnummer Position Kod Abonent Dörröppningskod Lägenhet Gustafsson Calle 2233 Lägenhet Andersson Pär 8899 Lägenhet Larsson Erik Lägenhet Landberg Pelle 7679 Du kan också använda schemat som följer med anropstablån för att dokumentera namn och koder. Det är mycket viktigt att ha denna dokumetation tillgänglig senare. Välj i huvudmenyn Ansluter och bekräfta med knappen. Följande visas på displayen: Position: Cxxxx Förbinda? Tryck på knappen igen och en pil visar sig vid sidan av positionsnumret. Denna position är nu klar för att bli ansluten till sin svarsapparat. Om denna inte är klar för att bli ansluten tryck på nyckelknappen och pilsymbolen försvinner. Du kan nu välja fler positioner som ska anslutas genom att använda piltangenterna upp och ner. Men var noga med att notera vem och och i vilken ordningsföljd detta utfördes. När du har valt ut den ordningsföljd som du ska ansluta, tex apraterna på en våning, tyck på X knappen i mer än 3 sek och följande visas i displayen: Modulen är programerad Gå till den första positionen du markerat för anslutning av svarapparat. Tryck in telefonapparatens öppningsknapp som är märkt med en nyckelsymbol och håll den intryckt samtidigt som du lyfter luren. Du kommer nu att höra tre pip som bekräftar att svarsapparaten är asluten till den första koden du angav för programering. Fortsätt med samma procedur till alla positioner som du angett är programerade. För att avsluta denna sekvens finns det fyra vägar att välja. a) Tryck in den röda programeringsknappen på baksidan av anropstablån. Tryck in en knapp på tablån och följande visas i displayen: Lösenord **** b) Knappa in det korrekta lösenordet för att avsluta proceduren Ansluter eller för att avsluta proceduren tidigare och du kommer tillbaka till huvudmenyn. c) Du har programerat alla markerade positioner i Förbinder. d) Ingenting sker inom loppet av 10 min. 8

9 8. Huvudmeny Ändra Lösenord Om du önskar att ändra lösenord (fabriksinställt på 9999), bekräfta i denna meny med och följande visas i displayen: Lösenord 9999 Nytt ---- knappen Efter det att du knappat in ditt nya lösenord bekräfta med med X knappen. knappen. Eventuella ändringar göres 9. Huvudmeny Reception anr Denna programering är för anläggningar med huvudpanel 1072/41. Denna huvudpanel kan mottaga anrop från alla anropspaneler i anläggningen, mottaga och anropa alla svarsapparater i anläggningen. Ha alla abonenterna tillgängliga på en elektronisk adresslista samt möjlighet för dag och natt koppling. I dagläge så kan man programera tablån så att vid tryck på knappen går anropet direkt till huvudpanelen som eventuellt kan vidarekoppla anropet till abonenten. Välj huvudmeny Anrop Huvudpanel och därefter bekräfta med knappen. Displayen visar nu: Anropsknapp Ja Nej Välj alternativ med upp och nerknappen och bekräfta med knappen. Ändringar i anläggningen Utbyte av våningsapparat Om en svarsapparat ska bytas ut så programeras denna som vid nyinstallation. Radering av programerade i svarsapparat Någon gång kan det vara av behov att radera programeringen i en svarsapparat, antingen som att användas som en testapparat eller vid flyttning av en apparat från en installation till en annan gör då följande: Öppna svarsapparaten så att du kommer åt anslutningarna Tryck in kontaktbläcket för dörröppnarkontakten upp till höger i svarsapparaten samtidigt som du kortsluter de två stifter W1 som sitter rakt under dörröppningskontakten. Två pip bekräftar att programeringen är raderad. Justering av ljud Anropspanelen ljudnivå är optimalt justerat från fabrik och skall normalt inte behövas bli efterjusterat likväl kan det bli i enskilda installationer finnas behov av att göra vissa justeringar, detta sker direkt på en av de två potentiometrarna för mikrofon och högtalre. 9

10 Felsökning 1. Anläggningen tar inte emot programeringen: Kontrollera om bygeln är monterad på busskopplaren (en master i varje system alltid). 2. Svarsapparaterna tar ej emot programering: Kontrollera om lysdioden för stigaren på busskopplaren som svarsapparaten är kopplad till lyser, om inte så måste stigaren urkopplas. Felet ligger troligen i stigaren och lysdioden kommer att tändas efter en kort tid. Mät också spänningen på stigaren i svarsapparaten, denna skall vara från V DC. 3. Mät spänningen på digitaliseringsenheten L1 och L2 skall ha V DC. Klämma 0~ och 12 V~ skall vara V AC. 4. Svarsapparaten fungerar ej: Om du under installationsfasen inte får svar från svarsapparaten som förväntat finns det två sätt att lösa detta på: Radera svarsapparaten från programeringslistan. Byt ut svarsapparaten och fortsätt programeringen. Lösning 1 För att ta bort en svarsapparat som inte fungerar från programeringslistan så måste du gå till anropspanelen och trycka in en villkorlig knapp. Din programeringssekvens blir nu avbruten. Tillverka en ny programeringssekvens där du utesluter den svarsapparat som är felaktig. När detta är klart trycks X knappen in i mer än 3 sek och fullfölj programeringen som tidigare. All programering utförde innan du kom till den med fel är färdigprogramerat och skall ej programeras på nytt. Lösning 2 Ersätt svarsapparaten med en ny direkt och var uppmärksam på att ledningarna inte kortsluts under utbytet. Fortsätt så i programeringssekvensen. 10
