1 Dnr Miljötekniska undersökningar Etapp 1 08 Flerohopp Glasbruk Lars Ungvari, Jan Olofsson Leif Sandberg och Helena Jansson Swepro Project Management AB

2 Dnr

3 Dnr Förord Denna rapport redovisar resultat från undersökningar utförda på uppdrag av Glasbruksprojektet. Glasbruksprojektet är ett samverkansprojekt mellan länsstyrelserna i Kalmar och Kronobergs län samt Nybro, Emmaboda, Lessebo och Uppvidinge kommuner. Slutsatser och tolkningar som presenteras i rapporten är författarnas egna och skall inte tolkas som ställningstaganden från Glasbruksprojektet, länsstyrelserna eller kommunerna. Glasbruksprojektets organisation Glasbruksprojektet drivs av en projektgrupp med följande sammansättning: Lars Olof Höglund, Kemakta Konsult AB, projektledare Gabriella Fanger, Kemakta, ställföreträdande projektledare Sven Andersson, Länsstyrelsen i Kalmar län Leif Karlsson, Länsstyrelsen i Kronobergs län Sam Ekberg, Nybro kommun Anders Svensson, Länsstyrelsen i Kalmar län, adjungerad Erika Brömses, Länsstyrelsen i Kronobergs län, adjungerad Inom Glasbruksprojektet finns även en referensgrupp med representanter för länsstyrelserna i Kalmar och Kronobergs län, Emmaboda, Nybro, Lessebo och Uppvidinge kommuner samt Svenska Glasbruksföreningen som adjungerad. Inom Glasbruksprojektet har prioriterade glasbruksobjekt med hög riskklassning valts ut för fortsatta undersökningar. Projektet som helhet omfattar utredningar av totalt 25 st glasbruk, varav 14 i Kalmar län och 11 i Kronobergs län. I antalet objekt ingår några glasbruksdeponier. Dessutom skall sedimentföroreningar i sex åar/vattendrag i anslutning till bruken undersökas. Glasbruksåarna är Alsterån, Hagbyån, Ljungbyån, Lyckebyån, Ronnebyån och Mörrumsån. Omfattning Glasbruksprojektets övergripande syfte är att ta fram underlag för att avgränsa och kvantifiera föroreningarna i mark och sediment vid ett antal prioriterade glasbruk i Kalmar och Kronobergs län. Utredningarna skall ligga till grund för en bedömning av eventuella hälso- och miljörisker i dagsläget och på sikt med påträffade föroreningar, klargöra vilket åtgärdsbehov som finns och vilka efterbehandlingsåtgärder som kan vidtas för att minimera identifierade risker. Utredningarna skall även utgöra ett underlag för att prioritera vilka åtgärder som behöver vidtas. Arbetena inom Etapp 1 har genomförts under En andra etapp planeras för 2007 med slutrapportering i oktober Kartor publicerade i enlighet med tillstånd Dnr /188, Lantmäteriverket. Ur Geografiska Sverigedata, fastighetskartan, översiktskartan, bakgrundskarta och vattenkartan (Kalmar och Kronobergs län). i

4 Dnr Rapportering Följande rapporter har tagits fram inom Glasbruksprojektets Etapp 1: Objekt Övergripande rapportering för Glasbruksprojektet nr Alla Syntesrapport Kemakta Konsult AB Etapp 1 AL HA LJ RO LY MÖ Sedimentundersökningar av sex glasbruksåar Alsterån Hagbyån Ljungbyån Ronnebyån Lyckebyån Mörrumsån Ekologgruppen i Landskrona AB Miljötekniska undersökningar av glasbruk Etapp 1 25 Älghult 22 Alsterfors Geo Innova AB 16/17 Kosta 6 Emmaboda 3 Johansfors AB Pentacon 1/2 Boda 24 Rosdala 23 Lindshammar Geosigma AB 13 Orrefors 11 Gullaskruv 10 Gadderås 9 Flygsfors Swepro Project Management AB 8 Flerohopp 7 Alsterbro 21 Transjö 20 Strömbergshyttan FB Engineering AB 19 Skruf Kompletterande undersökningar Etapp 1 22 Alsterfors Geo Innova AB 2 Boda 3 Johansfors 7 Alsterbro AB Pentacon 13 Orrefors Tidigare metodikundersökningar av glasbruk 12 Målerås 18 Björkå 4/5 Åfors 14 Pukeberg 15 Bergdala Kemakta Konsult AB Envipro Miljöteknik AB Empirikon AB Svenska Glasbruksföreningen Slutrapporter april 2004 Samtliga rapporter finns tillgängliga i elektronisk form för nedladdning på projektets hemsida: ii

5 Dnr SAMMANFATTNING Undersökning av markområden kring glasbruket i Flerohopp har genomförts genom provtagning av mark i 11 punkter samt av grundvatten i 2 punkter. Markproverna har tagits med hjälp av grävmaskin och borrbandvagn med skruvborr. Resultaten visar att föroreningar av arsenik, bly och kadmium finns i höga halter inom i stort sett hela glasbruksområdet. Särskilt höga var halterna av föroreningar i området med glasdeponin. Grundvattenanalyserna visar på låg föroreningsgrad. Ytan med förorenade massor uppskattas till ca m 2. Själva glasdeponins yta uppgår till m 2. Mängden förorenade massor uppgår minst till m 3. Risken för spridning av föroreningar med ytvatten bedöms som relativt stor och med grundvatten som relativt liten och långsam. iii

6 iv Dnr

7 Dnr Innehållsförteckning SAMMANFATTNING... iii 1 UPPDRAG OCH SYFTE OMRÅDESBESKRIVNING Läge och ägarförhållanden Recipienter och skyddsobjekt Markens nuvarande och framtida användning Historisk redogörelse Byggnader Dag- och spillvattenledningar UTFÖRDA UNDERSÖKNINGAR Tidigare utförda undersökningar Undersökningar HYDROGEOLOGISKA FÖRHÅLLANDEN Topografi och geologisk uppbyggnad Grundvattenförhållanden Ytvatten och sediment FÖRORENINGSSITUATIONEN Resultat från kemiska analyser Sammanfattande beskrivning av föroreningssituationen Föroreningsutbredning och bedömd avgränsning...13 Översiktliga spridningsvägar...14 Beräkning av föroreningstransport Möjliga åtgärdsalternativ BEDÖMNING AV BEHOV AV VIDARE UNDERSÖKNINGAR SLUTSATSER REFERENSER Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Provmärkning Karta med provtagningspunkter Sammanställning av analysdatabilaga 4 Fältnoteringar och protokoll Fältnoteringar och protokoll Analysprotokoll Ritningar v

8 vi Dnr

9 Dnr UPPDRAG OCH SYFTE Glasbruksprojektets övergripande syfte är att ta fram underlag för att avgränsa och kvantifiera föroreningarna i mark och sediment vid ett antal glasbruk i Kalmar och Kronobergs län. Glasbruksprojektet är indelat i två etapper; Etapp 1 och Etapp 2. Detta uppdrag avser miljötekniska undersökningar inom Etapp 1. De miljötekniska undersökningarna har det dubbla syftet att ge underlag för både riskbedömning och bedömning av åtgärdsbehov samt att i största möjliga utsträckning avgränsa föroreningsutbredningen. I uppdraget ingår planering och genomförande av miljötekniska undersökningar, sammanställning av undersökningsresultaten och inledande riskbedömning. Det rapporterade materialet ska ligga till grund för beställarens projektledares samordning och sammanställning av resultat och slutsatser, samt för en övergripande riskbedömning och bedömning av åtgärdsbehov för Glasbruksprojektet som helhet. 1

10 2 Dnr

11 Dnr OMRÅDESBESKRIVNING 2.1 Läge och ägarförhållanden Samhället Flerohopp ligger i Nybro kommun i Kalmar län ca 1 mil norr om Nybro. Det före detta glasbruksområdet, som nu helt saknar byggnader, ligger centralt i Flerohopps samhälle i kanten av Ljungbyån och har fastighetsbeteckningen Rås 5:1. Nuvarande ägare är Nybro kommun, Ekonomienheten, Nybro (MIFO-blanketter). 2.2 Recipienter och skyddsobjekt Området avgränsas i söder av Ljungbyån, som i Flerohopp delas upp i flera mindre åar för att sydost om samhället åter gå ihop till ett vattendrag. Nordväst och sydost om området ligger dammar i anslutning till ån. Söder om dammen i nordväst ligger ett litet kraftverk. Direkt nedströms Flerohopp är Ljungbyån med omgivning av riksintresse för naturvården (Högskolan i Kalmar, 1988, MIFO-blanketter). 2.3 Markens nuvarande och framtida användning Området ligger centralt i Flerohopp, bostadsbebyggelse planerades tills föroreningarna blev kända. Området utgörs av gräsytor med inslag av träd och sly. Det är okänt om det finns några planer för områdets framtida användning 2.4 Historisk redogörelse På området fanns under perioden ett järnbruk för myrmalm. Under åren fram till glasbrukets start fanns på platsen en stärkelsefabrik, ramsåg, bobinfabrik mm startades glasbruket som lades ner Produktionen bestod av belysningsglas, glödlampor, termosglas, servisglas och kristallglas revs byggnaderna inom området. Enligt uppgift från närboende lär det på området ha funnits en provanläggning som glasforskare från Chalmers tekniska högskola använde. Deponering av glasrester och vissa byggrester har skett i slänt mot Ljungbyån (Högskolan i Kalmar, 1988, Länsstyrelsen i Kronobergs län, 2001). 2.5 Byggnader Byggnaderna revs 1979 (hytta, sliperi, disponentvilla) varför ytan utgörs av grönytor. Våra undersökningar visar att på området där hyttan har legat har bottenplatta och väggar delvis lämnats kvar. Närboende var inte förvånade över detta då dessa rester enligt dem skulle kunna utgöra ett gammalt skyddsrum. 2.6 Dag- och spillvattenledningar Inom området förekommer inga dag- och spillvattenledningar. För angränsande områden finns sedan länge ett ledningsnät för dag- och spillvatten. Dessa ledningar är lagda i ett s.k. u-område som berör fyra bostadsfastigheter. Dagvattenledning är också lagd längs Fru Lovisas väg (Nybro kommun, stadsarkitektkontoret, 1998). 3

12 4 Dnr

13 Dnr UTFÖRDA UNDERSÖKNINGAR 3.1 Tidigare utförda undersökningar Högskolan i Kalmar (1988) har tidigare gjort en undersökning vars syfte var att undersöka spridningen av förorenat lakvatten från deponierna. Analysresultaten från dessa undersökningar visar att grundvattnet i deponin är kraftigt förorenat men att föroreningarna inte verkar sprida sig till intilliggande vattentäkt (Högskolan i Kalmar, 1988). Det har även utförts markprovtagningar i ett 30-tal punkter med anledning av vägbygge som visar på en utspridd föroreningsbild (Olofsson, Å., 1997, Nybro kommun, stadsarkitektkontoret, 1998) Länsstyrelsen i Kronobergs län (2001) har utfört undersökningar enligt MIFO 1 och enligt denna undersökning har föroreningarna bly, arsenik och kadmium mycket hög farlighet. Enligt provtagningarna gjorda i denna undersökning är ämnena spridda i området även utanför deponin. Deponin sträcker sig ner till Ljungbyån och området ligger i ett samhälle, lättillgängligt för barn. Objektet har i placerats i riskklass 2 enligt MIFO 1 (Länsstyrelsen i Kronobergs län, 2001). 3.2 Undersökningar 2006 Efter okulär besiktning av området den 31 maj 2006 har vi konstaterat att området utgörs av övertäckt deponi i slänt mot Ljungbyån och i övrigt av grönytor med små inslag av glasrester. Området delas in i fyra (4) delområden Område med deponi Område för hytta Område för sliperi Övriga områden Mark- och vattenundersökningarna utfördes under augusti Arbetet omfattade: Provgropsgrävning och provtagning i 9 punkter Provtagning med Skruvborr i 3 punkter. Inmätning av provpunkter i x- och y-led med GPS. Avvägning av utplacerade grundvattenrör Renspumpning och funktionskontroll av grundvattenrör. Gräns för deponiområdet samt övriga gränser för glasförorening togs fram med hjälp av okulär besiktning samt spade. Avläsning av grundvattennivåer Omsättningspumpning av grundvattenrör Provtagning av grundvatten Prover filtreras i fält med 0,45 µm engångsfilter 5

14 Dnr Området med deponi och hytta undersöktes med hjälp av provgropsgrävning då tidigare undersökningar gett dålig information om deponins uppbyggnad samt dess närområde. I området där tidigare sliperi låg, utfördes undersökningarna med hjälp av borrbandvagn och skruvborr. Övriga områden undersöktes okulärt och genom spadgrävning för att hitta begränsning av glasets spridning i närområdet. Utplacering av grundvattenrör i provgropar på området för deponin var inte möjlig på grund av att djupet till grundvatten översteg grävmaskinens räckvidd och att groparna rasade igen. Med anledning av detta gjordes försök att placera ut grundvattenrör med hjälp av borrbandvagn och skruvborr. Detta lyckades invid provpunkt 1 men misslyckades efter ett flertal försök vid provgrop 3 och 4 då hålen rasade igen vid installation av rören, se fältanteckningar. Sammanfattande omfattning och motivering till placering av provpunkter enligt mall nedan: Totalt antal provpunkter: 9 (PG), 4(Skr) Totalt antal uttagna prover: 20 (bruksmark), 19 (deponi/glasavfall ), 1(ref) varav analyserade enligt tabell 3.1 nedan. Totalt antal grundvattenrör: 2 (alla analyserade). Provpunkterna visas i bilaga 2. 6

15 Dnr Tabell 3.1 Förteckning över analyser för respektive prov. Provpunkt Syfte/lokalisering Provtagningsmetod Installation Provtagning Djup Analyser Media Parametrar* Bruksområde 08JPG2 Misstänkt deponi Provgrop 0-0,5m, 0,5-1m, 1-2m 2 Jord Syralakbar fraktion +GR 08JPG5 Kontroll av område med Hytta Provgrop 0-1m, 1-2m 2 Jord Syralakbar fraktion +GR 08JPG6 Kontroll av område med Hytta Provgrop 0-0,5m, 0,5-1,5m 2 Jord Syralakbar fraktion +GR 09JPG7 Kontroll av område med Hytta Provgrop 0-1,5m 2 Jord Syralakbar fraktion +GR 08JPG8 Kontroll av område med Hytta Provgrop 0-1m, 1-2m 2 Jord Syralakbar fraktion +GR 08JSkr9 Kontroll av område Skruvborr Varje 0,5 m 2 Jord Syralakbar 08JSkr10 08GvSkr10 08JSkr11 med sliperi Kontroll av område med sliperi Kontroll av område med sliperi Skruvborr Skruvborr Grundvattenrör ner till 2 m Varje 0,5 m ner till 2 m Grundvatten Varje 0,5 m ner till 2 m Deponi 08JPG1 Deponi Provgrop Provtagning i sex (6) skikt 5 Jord fraktion +GR Syralakbar fraktion +GR Metaller Vatten 2 Jord Syralakbar fraktion +GR 4,5 Glas Totalhalt+GR+Alk 08GvSkr1 Invid Provgrop Skruvborr Grundvattenrör Grundvatten 6,35 Vatten Metaller 08JPG3 Deponi Provgrop Provtagning i 4,2 Glas/jord Totalhalt+GR åtta(8) skikt 08JPG4 Deponi Provgrop Provtagning i 4,5 Glas/Jord Totalhalt+GR åtta(8) skikt REF 08JPG12 Refpunkt Ytligprovgrop 0-0,2m 0,2m Syralakbar fraktion 7

16 8 Dnr

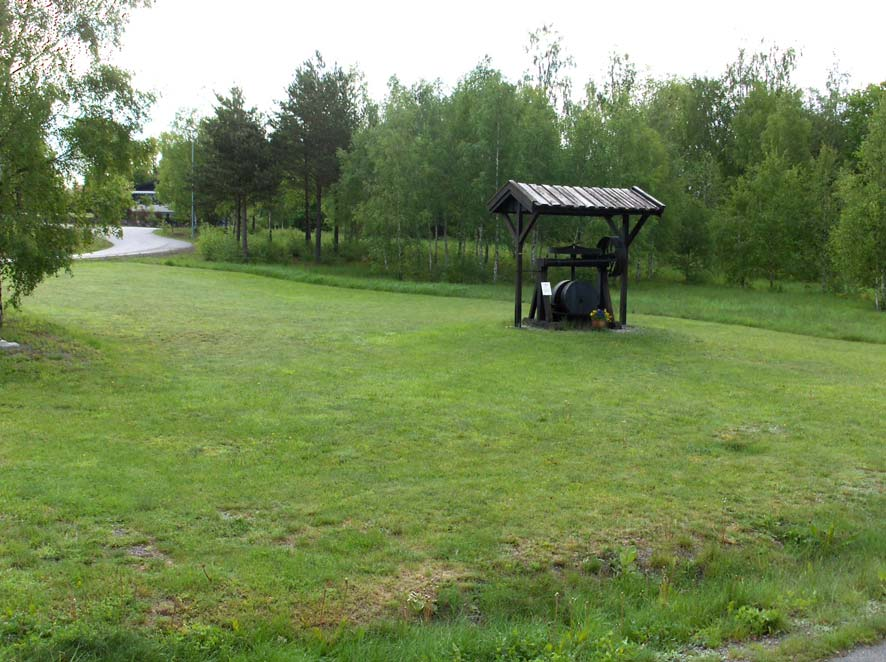

17 Dnr HYDROGEOLOGISKA FÖRHÅLLANDEN 4.1 Topografi och geologisk uppbyggnad Området utgörs av gräsbevuxen plan yta som lutar svagt både mot öster och söder. Söder om området rinner Ljungbyån. Den geologiska uppbyggnaden av området karaktäriseras av en siltig morän med sandigt ytlager. Bergarten i Flerohopp är enligt tidigare undersökningar smålandsporfyr. Det är en relativt spröd bergart och därför sprickrik. Djupet ner till berg är inte klarlagt (Högskolan i Kalmar, 1988). 4.2 Grundvattenförhållanden Gradienter i grundvattenzonen har inte kunna bestämmas på godtagbart sätt då vi endast lyckats placera två grundvattenrör i området, se tabell 4.1. Grundvattenströmningen sker dock mot söder till sydost. Tabell 4.1 Inmätta grundvattennivåer Provpunktsid Grundvattennivå (möh) Grundvattennivå (mumy) 08GvSkr1 111,56 3,93 08GvSkr10 112,00 3,30 Då marken utgörs av en siltig morän sker infiltrationen i den naturliga marken långsamt medan genomströmningen av grundvatten som står i deponin kan ske snabbare. Vid renspumpning av grundvattenrören var återrinningen långsam ca 2 dygn. Det innebär att grundvattenflödet inom undersökningsområdet torde vara litet. 4.3 Ytvatten och sediment Området avgränsas i söder av Ljungbyån, som i Flerohopp delas upp i flera mindre åar för att sydost om samhället åter gå ihop till ett vattendrag. Nordväst och sydost om området ligger dammar i anslutning till ån. Nedanför deponin i kanten mot Ljungbyån utgörs marken av kärrliknande område. Förekomsten av sediment i ån är liten. Det finns en kanal i nord-sydlig sträckning omedelbart väster om området i övrigt finns endast vägdiken. 9

18 10 Dnr

19 Dnr FÖRORENINGSSITUATIONEN 5.1 Resultat från kemiska analyser Tabell 5.1 Jämförvärden för mark (inkl. bruksmark, deponerat material/glasavfall, referensjord) från Naturvårdsverkets rapport 4638, generella riktvärden (Naturvårdsverket, 1996) Jämförvärden mark inkl bruksmak, Deponerat mtrl/glasavfall, referensjord As Cd Co Cr Cu Hg Ni Pb V Zn mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS NV rpt 4638 >KM >15 >0,4 >30 >120 >100 >1 >35 >80 >120 >350 >MKM >40 >12 >250 >250 >200 >7 >200 >300 >200 >700 >3 MKM >120 >36 >750 >750 >600 >21 >600 >900 >600 >2100 Tabell 5.2 Analysresultat från provtagningarna gjorda i augusti 2006 för jord/referens. Direkta jämförelser har gjorts med generella riktvärden i tabell 5.1. Station provtyp As Cd Co Cr Cu Hg Ni Pb V Zn mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 08JPg12_ref jord/ref 0,731 0,0872 2,19 5,81 5,65 <0,01 4,33 11,6 8,04 26,4 Tabell 5.3 Analysresultat från provtagningarna gjorda i augusti 2006 för jord/deponi samt bruksmark (jord och jord/glas). Direkta jämförelser har gjorts med generella riktvärden i tabell 5.1. Station provtyp As Cd Co Cr Cu Hg Ni Pb V Zn mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 08JPg1_0,3-2,0 t=20cm jord/deponi 5,15 0,108 0,451 0,996 1,62 <0.01 0,307 84,9 0,536 42,9 08JPg1_1,0-3,0 t=30cm jord/deponi 78,5 0,33 0,94 2,02 4,35 <0.01 1, , JPg2_0-0,5 jord 76 0,236 3,27 4,39 9,51 0,031 3, ,59 61,2 08JPg2_0,5-1,0 jord 26,1 0,14 2,79 3,83 7 <0.01 3, ,59 89,8 08JPg2_1,0-2,0 jord 3,57 <0.1 1,86 5 2,59 0,035 3,76 21,8 10,4 35,5 08JPg3_0-0,5 jord/deponi 66,7 2,1 1,1 3,49 72,1 0,026 2, , JPg3_0,5-1,0 jord/deponi ,5 9,13 37, ,081 25, , JPg3_1,0-1,5 jord/deponi ,68 8, ,014 21, , JPg3_1,5-2,0 jord/deponi ,1 4,34 8, ,051 11, , JPg3_2,0-2,5 jord/deponi ,82 12, ,346 12, , JPg3_2,5-3,0 jord/deponi 609 0,721 5,77 8, ,017 11, , JPg3_3,0-3,5 jord/deponi 547 0,726 2,79 10,3 84,8 0,16 11, , JPg3_3,5-4,2 jord/deponi 152 2,62 3,48 5, ,017 4, , JPg4_0-0,5 jord/deponi ,7 4,62 9,39 69,8 0,379 11, , JPg4_1,0-3,0 t=50cm jord/deponi 49,2 0,103 0,772 0,961 63,7 <0.01 1,78 71,9 4,35 15,7 08JPg4_2,5-4,5 t=100cm jord/deponi 374 0,135 2,38 5,77 41,2 0,025 5, , JPg5_0-1,0 jord/glas 257 1,86 3,55 4,4 19,2 0,075 3, JPg5_1,0-2,0 jord/glas 152 1,45 2,74 3,88 22,1 0,075 2, , JPg6_0-0,5 jord 51,4 0,295 2,42 3, ,051 2, ,3 91,8 08JPg6_0,5-1,5 jord <3 <0.1 <0.1 3,61 3,26 0,011 3,24 8 8,31 20,5 08JPg7_0-1,5 jord 43,8 0,666 1,35 2,61 10,5 0,084 2, , JPg8_0-1,0 jord 171 2,03 1,99 3,43 16,4 0,031 4, , JPg8_1,0-2,0 jord 378 1,66 3 4,52 27,2 0,04 5, , JSkr9_0-0,5 jord 40,2 0,363 3,07 8, ,251 6, JSkr9_0,5-1,0 jord 25,9 0,582 3,04 7,33 34,3 0,183 6, , JSkr9_1,0-1,5 jord 6,05 <0.1 2,18 4,35 9,82 0,042 3,51 79,8 4,96 69,6 08JSkr9_1,5-2,0 jord 8,86 0,186 2,93 6,18 16,4 0,061 4, , JSkr10_0-0,5 jord 59,2 0,491 3,57 6,75 54,2 0,1 5, , JSkr10_0,5-1,0 jord 23,1 0,602 3,51 3,57 32,7 0,092 3, , JSkr10_1,0-1,5 jord 37,7 0,752 3,38 5,12 38,4 0,072 4, , JSkr10_1,5-2,0 jord 24 0,389 2,42 3,66 16,5 0,034 3, ,71 86,9 08JSkr11_0-0,5 jord 12,9 0,214 3,81 11,1 23,8 0,039 4, ,99 91,7 08JSkr11_0,5-1,0 jord 5,65 0,117 2,09 3,4 7,99 0,013 2, ,7 33,3 08JSkr11_1,0-1,5 jord 18 0,326 3,46 4,53 15,4 0,037 3, ,23 82,9 08JSkr11_1,5-2,0 jord 27,9 0,575 3,37 5,55 19,9 0,177 4, ,

20 Dnr Tabell 5.4 Analysresultat från provtagningarna gjorda i augusti 2006 för glas/deponi. Direkta jämförelser har gjorts med generella riktvärden i tabell 5.1. Station provtyp As Cd Co Cr Cu Hg Ni Pb V Zn mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 08GLPg1_0,2-1,5 t=10 cm glas / deponi , < <0,01 11, <2 36,5 08GLPg1_0,5-2,5 t=50 cm glas / deponi ,44 2,48 32,8 11,1 0,0108 4, ,4 32,2 08GLPg1_1,3-3,5 t=70 cm glas / deponi ,315 1,39 <10 7,67 <0,01 3, ,88 20,5 08GLPg1_2,0-4,5 t=80 cm glas / deponi ,619 2,37 17,1 28,5 0,0115 5, ,16 43,2 08GLPg4_0,5-2,5 t=60cm glas / deponi ,629 94,2 18,7 18 0,0254 6, , GLPg4_1,5-4,0 t=80cm glas / deponi ,18 5,64 15,2 30 <0,01 5, ,24 19 Tabell 5.5 Jämförvärden för grundvatten från Naturvårdsverkets rapport 4915, effektrelaterade tillståndsklasser samt bakgrundshalter (Naturvårdsverket, 1999). Jämförvärden grundvatten Cd Zn Pb As Cr Cu Hg Mn µg/l µg/l µg/l µg/l µg/l mg/l µg/l mg(l NV rpt 4915, tab13, s54 mycket låg halt 0,05 5 0,2 1 Låg halt 0,05-0, , måttlig halt 0, Hög halt Mycket hög halt >5 >1000 >10 >50 Bakgrundshalt NV rpt 4915, div sidor 0,1 45 0,2 0,5 0,4 1,5 0, Tabell 5.6 Analysresultat från provtagningarna gjorda i augusti 2006 för grundvatten. Direkta jämförelser har gjorts med jämförvärden i tabell 5.5. Station provtyp As Cd Cr Cu Hg Mn Pb Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l 08GvSkr1_5,35-6,35 grundvattten 5,44 <0,05 1,38 1,91 <0, ,788 <2 08GvSkr10_3,85-4,85 grrundvatten 2,68 0,0647 <0,5 6,02 <0, ,398 16,9 5.2 Sammanfattande beskrivning av föroreningssituationen Deponiområdet, provpunkt 1, 2, 3 och 4 samt området med hyttan, provpunkt 5, 6, 7 och 8 har generellt mycket höga halter (>3MKM) av arsenik (se tabell 5.3 samt tabell 5.4). I provpunkt 3 är även halterna av kadmium, bly och zink mycket höga i vissa prov och i provpunkt 1 samt 8 är halten bly mycket hög i enskilda prov (se tabell 5.3). Grundvattenprovet från deponiområdet, provpunkt 1, visar på låga halter av metaller (se tabell 5.6). I området med sliperiet, provpunkt 9, 10 och 11 är det generellt halten bly som är hög till mycket hög i enskilda prov. I punkt 9 och 10 ligger de högsta halterna i de övre lagren (0-1 m) och i punkt 11 i de undre lagren (1-2 m) (se tabell 5.3). Orsaken till detta är troligen att massorna utgörs av fyllnadsmassor som kan komma från rivningen av glasbruket. Grundvattnet i provpunkt 10 visar på låga halter av metaller (se tabell 5.6). Ytan för områden med glasrester uppskattas till ca m 2. Själva glasdeponin uppgår till ca 1300 m 2 och har en medelmäktighet på ca 2 m. Innehållet av glas på övriga ytor är relativt litet. Dessa områden innehåller dock andra föroreningar som byggnadsrester mm och eventuellt även mäng. Detta gör att vi bedömer volymer med glasföroreningar till ca m 3 och de totalt förorenade massorna till minst m 3. Samtliga volymer ligger över grundvattenytan. 12

21 Dnr En typsektion i glasdeponin utgörs av: 0-2 m glasrester i olika skickt 2 m - siltig morän med inslag av sten och block 5,0 m grundvattnnivå Föroreningsutbredning och bedömd avgränsning Föroreningarna är i stort utspridda över hela glasbruksfastigheten se figur

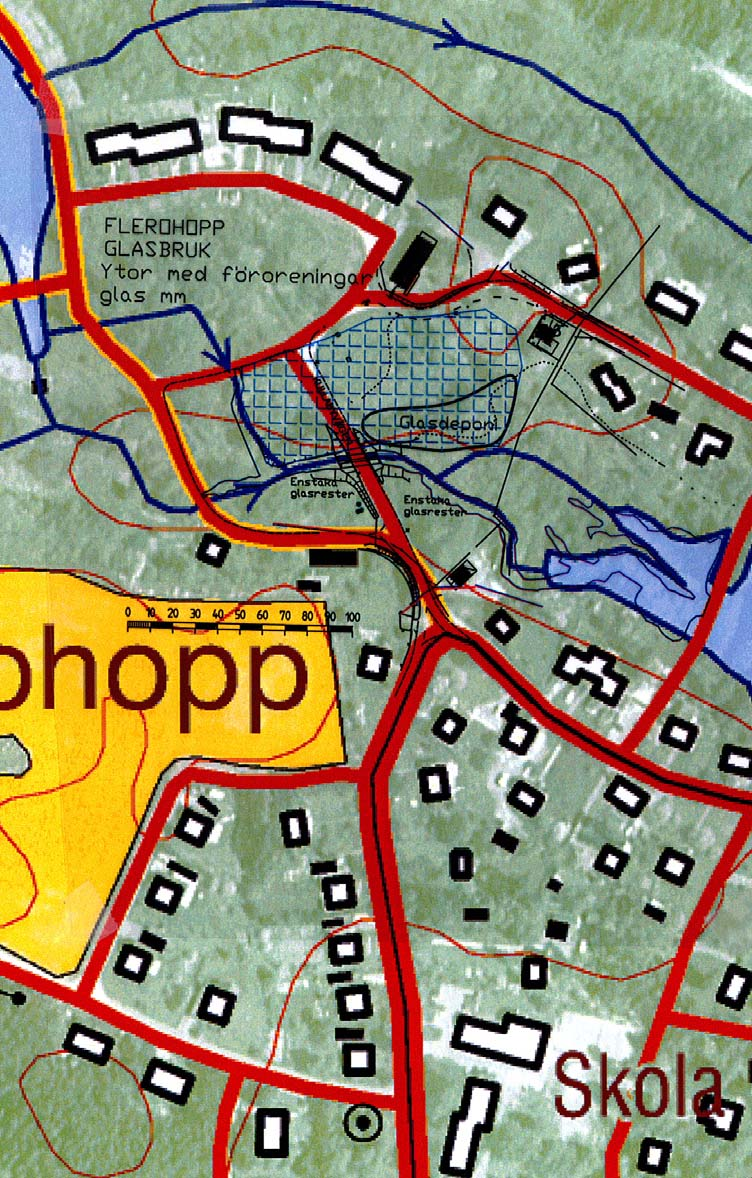

22 Dnr Figur 5.1 Ytor med glasföroreningar Översiktliga spridningsvägar Spridning av föroreningar sker vid ytavrinning till Ljungbyån samt genom relativt långsam infiltration till grundvatten. 14

23 Dnr Beräkning av föroreningstransport Infiltrationen till grundvattnet är mycket långsam genom den siltiga moränen. Läckaget till Ljungbyån kan vid häftiga regn bli stor och transporten snabb men i övrig är tranporten långsam. Transport av föroreningar i Ljungbyån blir snabb och kan ske till stort avstånd från området. 5.3 Möjliga åtgärdsalternativ Glasföroreningarna i deponin bör i första hand flyttas till lämpligare deponiområde medan området med hyttan och området vid sliperiet kan inneslutas. Vidare bör efter åtgärderna en allmän avstädning av områdena inklusive områdena kring ån utföras. 15

24 16 Dnr

25 Dnr BEDÖMNING AV BEHOV AV VIDARE UNDERSÖKNINGAR Undersökningar på intilliggande fastigheter kan möjligen vara av vikt att utföra då föroreningarna är allmänt spridda inom hela det undersökta området. Intervjuer av personer kring området kan ge mer fyllig information om områdets innehåll och tidigare utnyttjande. 17

26 18 Dnr

27 Dnr SLUTSATSER Hela undersökningsområdet är klart förorenat av arsenik, bly och kadmium med halter långt över MKM-värdet. De högsta halterna finns inom deponiområdet. De två grundvattenproven som analyserats visar på låga halter av ovan nämnda föroreningar. Spridning av föroreningarna kan ske både med ytvatten och i grundvatten. Spridningen i grundvattnet bedöms som långsam. Spridningen av avrinnande ytvatten sker mot Ljungbyån. Vid riklig nederbörd kan transport ske både snabbt och långt. Åtgärderna bör med anledning av erhållna resultat i första hand koncentreras på deponiområdet. 19

28 20 Dnr

29 Dnr REFERENSER Högskolan i Kalmar (1988): Geohydrologisk undersökning av 3 deponiplatser inom Nybro kommun, Miljö och naturresurslinjen ÅK 3 Länsstyrelsen i Kronobergs län (2001): Inventering av förorenade områden enligt MIFO fas 1 Glasbruk i Kalmar och Kronobergs län, Meddelande 2001:01 MIFO-blanketter A-E (diverse datum): Flerohopp Glasbruk Naturvårdsverket (1996): Generella riktvärden för förorenad mark, rapport 4638 Naturvårdsverket (1999): Bedömningsgrunder för miljökvalitet, Grundvatten, rapport 4915 Nybro kommun, stadsarkitektkontoret (1998): Planbeskrivning Utställningshandling Olofsson. Å. (1997): PM - Provtagning av tungmetallförorenat område i Flerohopp kommentarer och rekommendationer, Miljökontoret, Nybro kommun, dnr SLV (2001): Livsmedelsverkets föreskrifter om dricksvatten, SLV FS 2001:30 21

30 Dnr

31 Dnr Bilaga 1 Provmärkning Läsledning för provmärkningen: Exempel 1 04Gv3_ Glasbruksobjektets Id-nr. Tilldelas av projektledaren för respektive undersökningsobjekt Gv Vattenprov taget i grundvattenrör 3 Provpunkt inom objekt 04 _3.5-4 Filterdjup m under markytan Exempel 2 Exempel 3 Exempel 4a Exempel 4b Exempel 5 Exempel 6 Exempel 7 04Gv6_Ref _Ref 04GL2_ GL _ JSkr5_ JSkr _ JPg5_ JPg _ JPg_Mix_2,3,6,9 _Mix_2,3,6,9 04JSkr6_Ref _Ref 04Y9 Y Som ovan med tillägg av Ref för referensprov Glaskross, mäng mm från deponi Provtagningsdjup m under markytan Jordprov från bruksmark taget med skruvborr Provtagningsdjup m under markytan Jordprov från bruksmark taget i provgrop Provtagningsdjup m under markytan Samlingsprov från punkterna 2, 3, 6 och 9. Specifikation ges i fältprotokollet av från vilka nivåer de olika delproven härrör. Tillägg av Ref för referensprov Ytvattenprov, tex i grävd brunn, dike etc

32 Dnr Provmärkning: Provpunkt Media 08GLPg1_0.2-1,5 t=10cm 08JPg1_0,3-2,0 t=20cm 08GLPg1_0,5-2,5 t=50cm 08JPg1_1,0-3,0 t=30cm 08GLPg1_1.3-3,5 t=70cm 08GLPg1_2,0-4,5 t=80cm 08GvSkr1_5,35-6,35 Glas/deponi Jord/deponi Glas/deponi Jord/deponi Glas/deponi Glas/deponi Vatten 08JPg2_0-0,5 08JPg2_0,5-1,0 08JPg2_1,0-2,0 Jord Jord Jord 08JPg3_0-0,5 08JPg3_0,5-1,0 08JPg3_1,0-1,5 08JPg3_1,5-2,0 08JPg3_2,0-2,5 08JPg3_2,5-3,0 08JPg3_3,0-3,5 08JPg3_3,5-4,2 Jord/deponi Jord/deponi Jord/deponi Jord/deponi Jord/deponi Jord/deponi Jord/deponi Jord/deponi 08JPg4_0-0,5 08GLPg4_0,5-2,5 t=60cm 08JPg4_1,0-3,0 t=50cm 08GLPg4_1,5-4,0 t=80cm 08JPg4_2,5-4,5 t=100cm Jord/deponi Glas/deponi Jord/deponi Glas/deponi Jord/deponi 08JPg5_ JPg5_1,0-2,0 Jord/glas Jord/glas 08JPg6_0-0,5 08JPg6_0,5-1,5 Jord Jord 08JPg7_0-1,5 Jord 08JPg8_ JPg8_1,0-2,0 Jord Jord 08JSkr9_0-0,5 08JSkr9_0,5-1,0 08JSkr9_1,0-1,5 08JSkr9_1,5-2,0 Jord Jord Jord Jord 08JSkr10_0-0,5 08JSkr10_0,5-1,0 08JSkr10_1,0-1,5 08JSkr10_1,5-2,0 08GvSkr10_3,85-4,85 Jord Jord Jord Jord Vatten 08JSkr11_0-0,5 08JSkr11_0,5-1,0 08JSkr11_1,0-1,5 08JSkr11_1,5-2,0 Jord Jord Jord Jord 08JPg12_ref Jord/ref

33 Dnr Bilaga 2 Karta med provtagningspunkter Röd markering anger förorening över 3 MKM Orange markering anger förorening över MKM

34 Dnr

35 Bilaga 3 Sammanställning av analysdata Dnr

36 Dnr

37 Dnr Bilaga 3 Sammanställning av analysdata Jämförvärden mark inkl bruksmak, Deponerat mtrl/glasavfall, referensjord As Cd Co Cr Cu Hg Ni Pb V Zn mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS NV rpt >KM >15 >0,4 >30 >120 >100 >1 >35 >80 >120 > >MKM >40 >12 >250 >250 >200 >7 >200 >300 >200 >700 >3 MKM >120 >36 >750 >750 >600 >21 >600 >900 >600 >2100 Station provtyp datum TS GR As B Ba Cd Co Cr Cu Hg Ni Pb V Sb Zn % % av TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 08JPg12_ref jord/ref aug ,8 98,5 0,731 1,59 26,1 0,0872 2,19 5,81 5,65 <0,01 4,33 11,6 8,04 <0,04 26,4 Station provtyp datum TS GR As B Ba Be Cd Co Cr Cu Fe Hg Li Mn Mo Ni P Pb Sb Sr V Zn alkalinitet % % av TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mmol/l 08JPg1_0,3-2,0 t=20cm jord/deponi aug ,3 99,6 5,15 2, ,0118 0,108 0,451 0,996 1, <0.01 0,351 58,6 <0.4 0,307 39,6 84,9 <3 28,8 0,536 42,9 0,7 08JPg1_1,0-3,0 t=30cm jord/deponi aug ,2 99,4 78,5 3, ,0426 0,33 0,94 2,02 4, <0.01 2,41 63,8 <0.4 1,26 78,5 955 <3 17,3 4,9 75 0,74 08JPg2_0-0,5 jord aug ,2 97,3 76 2,79 47,5 0,424 0,236 3,27 4,39 9, ,031 4, ,608 3, ,95 12,1 8,59 61,2 08JPg2_0,5-1,0 jord aug ,5 98,7 26,1 2,9 42,7 0,427 0,14 2,79 3, <0.01 7, <0.4 3, <3 11,6 8,59 89,8 08JPg2_1,0-2,0 jord aug ,4 3,57 1,67 31,2 0,444 <0.1 1,86 5 2, ,035 5, <0.4 3, ,8 < ,4 35,5 08JPg3_0-0,5 jord/deponi aug ,3 98,6 66,7 7, ,244 2,1 1,1 3,49 72, ,026 2, <0.4 2, ,3 43 6, JPg3_0,5-1,0 jord/deponi aug ,4 76, ,37 80,5 9,13 37, ,081 11, ,72 25, , JPg3_1,0-1,5 jord/deponi aug ,7 91, , ,68 8, ,014 12, ,37 21, , , JPg3_1,5-2,0 jord/deponi aug , , ,893 43,1 4,34 8, ,051 12, ,6 11, , JPg3_2,0-2,5 jord/deponi aug ,9 95, , ,82 12, ,346 7, ,997 12, , , JPg3_2,5-3,0 jord/deponi aug ,1 93, ,548 0,721 5,77 8, ,017 4, ,722 11, , , JPg3_3,0-3,5 jord/deponi aug ,7 92, ,473 0,726 2,79 10,3 84, ,16 4, ,844 11, , , JPg3_3,5-4,2 jord/deponi aug ,4 98, , ,361 2,62 3,48 5, ,017 5, ,631 4, , , JPg4_0-0,5 jord/deponi aug ,1 92, , ,28 2,7 4,62 9,39 69, ,379 3, ,891 11, , , JPg4_1,0-3,0 t=50cm jord/deponi aug ,8 87,9 49,2 18,1 49 0,514 0,103 0,772 0,961 63,7 544 <0.01 4,61 22,7 <0.4 1, ,9 <3 30,5 4,35 15,7 08JPg4_2,5-4,5 t=100cm jord/deponi aug ,7 98, ,7 58,4 0,493 0,135 2,38 5,77 41, ,025 12, ,585 5, ,47 25,7 10, JPg5_0-1,0 jord/glas aug ,7 98, , ,368 1,86 3,55 4,4 19, ,075 4, <0.4 3, <3 22, JPg5_1,0-2,0 jord/glas aug , ,79 96,5 0,38 1,45 2,74 3,88 22, ,075 2, ,833 2, ,14 15,4 7, JPg6_0-0,5 jord aug ,2 95,2 51,4 <1 87,7 0,35 0,295 2,42 3, ,051 2,7 937 <0.4 2, ,67 16,8 11,3 91,8 08JPg6_0,5-1,5 jord aug ,6 98,5 <3 <1 14,8 0,395 <0.1 <0.1 3,61 3, ,011 3, <0.4 3, <3 7,08 8,31 20,5 08JPg7_0-1,5 jord aug ,9 95,8 43,8 6,21 79,6 0,263 0,666 1,35 2,61 10, ,084 2, <0.4 2, ,14 44,7 13, JPg8_0-1,0 jord aug ,5 95, , ,378 2,03 1,99 3,43 16, ,031 4, ,525 4, ,4 67,9 7, JPg8_1,0-2,0 jord aug ,6 94, , ,43 1,66 3 4,52 27, ,04 4, <0.4 5, , , JSkr9_0-0,5 jord aug ,7 96,9 40, ,193 0,363 3,07 8, ,251 2, ,09 6, ,1 37, JSkr9_0,5-1,0 jord aug ,1 96,4 25,9 3, ,44 0,582 3,04 7,33 34, ,183 4, ,632 6, ,2 20,2 9, JSkr9_1,0-1,5 jord aug ,9 98,9 6,05 2,36 42,9 0,346 <0.1 2,18 4,35 9, ,042 2, ,44 3, ,8 5,19 6,46 4,96 69,6 08JSkr9_1,5-2,0 jord aug ,4 98,4 8,86 2,1 83,1 0,39 0,186 2,93 6,18 16, ,061 3, ,45 4, ,75 9,36 7, JSkr10_0-0,5 jord aug ,3 59,2 29, ,614 0,491 3,57 6,75 54, ,1 4, ,32 5, ,1 23,4 8, ,22 08JSkr10_0,5-1,0 jord aug ,7 88,9 23,1 2, ,525 0,602 3,51 3,57 32, ,092 2, ,52 3, ,4 24,1 8, ,11 08JSkr10_1,0-1,5 jord aug ,5 95,4 37,7 2, ,557 0,752 3,38 5,12 38, ,072 3, ,676 4, ,79 28,3 10, ,51 08JSkr10_1,5-2,0 jord aug ,1 95,6 24 2,32 81,9 0,414 0,389 2,42 3,66 16, ,034 4, ,564 3, ,59 13,3 7,71 86,9 0,61 08JSkr11_0-0,5 jord aug ,1 96,6 12,9 2, ,769 0,214 3,81 11,1 23, ,039 3, ,42 4, , ,99 91,7 08JSkr11_0,5-1,0 jord aug ,2 99,4 5,65 1, ,49 0,117 2,09 3,4 7, ,013 2, <0.4 2, <3 8,68 6,7 33,3 08JSkr11_1,0-1,5 jord aug ,4 98,1 18 1,88 72,6 0,715 0,326 3,46 4,53 15, ,037 3, ,637 3, <3 14,7 8,23 82,9 08JSkr11_1,5-2,0 jord aug , ,9 2, ,646 0,575 3,37 5,55 19, ,177 3, ,901 4, <3 23,5 10,

38

39 Dnr Bilaga 3 Sammanställning av analysdata Station Plats provtyp datum TS As B Ba Be Cd Co Cr Cu Hg La Mo Nb Ni % mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 08GLPg1_0,2-1,5 t=10 cm glasbruksprojeket flerohopp glas / deponi aug , <0,6 0, < <0,01 <6 <6 <6 11,9 08GLPg1_0,5-2,5 t=50 cm glasbruksprojeket flerohopp glas / deponi aug , <0,6 0,44 2,48 32,8 11,1 0, ,8 6,54 11,5 4,84 08GLPg1_1,3-3,5 t=70 cm glasbruksprojeket flerohopp glas / deponi aug , ,3 <0,6 0,315 1,39 <10 7,67 <0,01 <6 <6 <6 3,79 08GLPg1_2,0-4,5 t=80 cm glasbruksprojeket flerohopp glas / deponi aug , <0,6 0,619 2,37 17,1 28,5 0,0115 <6 <6 <6 5,26 08GLPg4_0,5-2,5 t=60cm glasbruksprojeket flerohopp glas / deponi aug <0,6 0,629 94,2 18,7 18 0,0254 <6 <6 <6 6,27 08GLPg4_1,5-4,0 t=80cm glasbruksprojeket flerohopp glas / deponi aug <0,6 1,18 5,64 15,2 30 <0,01 <6 <6 <6 5,51 Station Plats provtyp datum TS Pb S Sb Sc Se Sn Sr U V W Y Zn Zr % mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 08GLPg1_0,2-1,5 t=10 cm glasbruksprojeket flerohopp glas / deponi aug , < <1 1,11 <20 22 <2 <2 <60 <2 36,5 28,5 08GLPg1_0,5-2,5 t=50 cm glasbruksprojeket flerohopp glas / deponi aug , < ,39 0,637 <20 53,5 <2 13,4 <60 3,14 32,2 36,6 08GLPg1_1,3-3,5 t=70 cm glasbruksprojeket flerohopp glas / deponi aug , < <1 0,572 <20 17,5 <2 2,88 <60 <2 20,5 24,3 08GLPg1_2,0-4,5 t=80 cm glasbruksprojeket flerohopp glas / deponi aug , <1 1,09 <20 84 <2 8,16 <60 6,35 43,2 33,7 08GLPg4_0,5-2,5 t=60cm glasbruksprojeket flerohopp glas / deponi aug < <1 0,957 <20 32,4 <2 7,3 <60 3, ,9 08GLPg4_1,5-4,0 t=80cm glasbruksprojeket flerohopp glas / deponi aug < <1 0,57 <20 53,7 <2 6,24 <60 6, ,6 Station Plats provtyp datum TS GR alkalinitet SiO2 Al2O3 CaO Fe2O3 K2O MgO MnO Na2O P2O5 TiO2 Summa LOI % % av TS mmol/l % TS % TS % TS % TS % TS % TS % TS % TS % TS % TS % TS % TS 08GLPg1_0,2-1,5 t=10 cm glasbruksprojeket flerohopp glas / deponi aug ,4 99,8 0,69 67,5 0,346 6,02 0,576 0,206 2,47 0, ,7 0,0103 0, ,9 0,7 08GLPg1_0,5-2,5 t=50 cm glasbruksprojeket flerohopp glas / deponi aug ,5 99,6 0,43 68,2 1,21 6,25 0,658 0,637 1,65 0, ,9 0,0307 0, ,6 0,6 08GLPg1_1,3-3,5 t=70 cm glasbruksprojeket flerohopp glas / deponi aug ,1 99,9 0,65 69,8 0,157 5,31 0,237 0,067 2,33 0, ,9 0,0078 0, ,9 0,4 08GLPg1_2,0-4,5 t=80 cm glasbruksprojeket flerohopp glas / deponi aug ,9 98,8 0,64 62,8 1,88 3,15 0,525 2,72 0,992 0, ,3 0,0328 0, ,5 0,6 08GLPg4_0,5-2,5 t=60cm glasbruksprojeket flerohopp glas / deponi aug ,1 67,6 0,757 6,29 0,481 0,181 2,78 0, ,4 0,0269 0,059 95,6 1,1 08GLPg4_1,5-4,0 t=80cm glasbruksprojeket flerohopp glas / deponi aug ,9 67,1 1,95 6,15 0,741 1,23 1,62 0, ,4 0,0226 0, ,3 0,4 Jämförvärden grundvatten NV rpt 4915, tab13, Cd Zn Pb As Sb B F Cr Cu Hg Ni Se Al Fe Mn µg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l µg/l µg/l mg/l mg/l mg(l mycket låg halt 0,05 5 0,2 1 Låg halt 0,05-0, , måttlig halt 0, s54 Hög halt Mycket hög halt >5 >1000 >10 >50 Bakgrundshalt NV rpt 4915, div sidor 0,1 45 0,2 0,5 0,4 1,5 0, SLVFS otjänligt , :30 tjänligt m anm. 0,1 0,1 0,05 Station provtyp datum Ca Fe K Mg Na S Al As B Ba Cd Co Cr Cu Hg Mn Ni Pb Sb Zn Sn Se U mg/l mg/l mg/l mg/l mg/l mg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l 08GvSkr1_5,35-6,35 grundvattten aug ,9 0, ,3 2,87 35,7 3,32 11,2 5, ,7 <0,05 0,248 1,38 1,91 <0, ,43 0,788 45,6 <2 08GvSkr10_3,85-4,85 grrundvatten aug ,2 0,0054 8,18 4,84 12,5 3,9 11,1 2, ,3 0,0647 0,554 <0,5 6,02 <0, ,4 0,398 19,2 16,9 2

40

41 Dnr Bilaga 4 Fältnoteringar och protokoll FÄLTANTECKNINGAR FLEROHOPP Deponi Provgropsgrävning Hål 1 Koordinater , Ytlager av jord med glasrester 0-0,5 m Glas och sandpasta i skikt med lutning 1:5 mot slänt Stopp på nivå 4,5 under markytan då grävmaskinen inte nådde längre Provgropen rasar igen. Installation av Gv-rör med hjälp av skruvborr lyckades efter flera försök ca 6,5 mumy Urpumpning och funktionskontroll ok, mycket finmaterial i vattnet, ingen särskild lukt

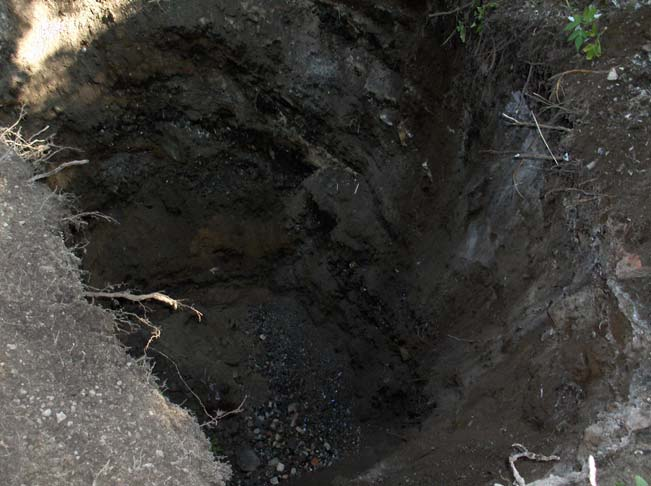

42 Dnr Hål 2 Koordinater , Ytlig fyllning av jord som underlagras av fyllning med siltig morän. Naturlig mark på nivå 1 m bestående av stening siltig morän Hål 3 Koordinater , Ytlig fyllning av jord med tegelrester 0-0,5 m Blandade glasrester 0,5-1 m Olika glasskikt i lager 1-4,5 m Stopp på nivå 4,5 m under markytan då grävmaskinen inte nådde längre Provgropen rasar igen. Installation av Gv-rör med hjälp av skruvborr misslyckades trots flera försök Installation av Gv-rör ej möjlig

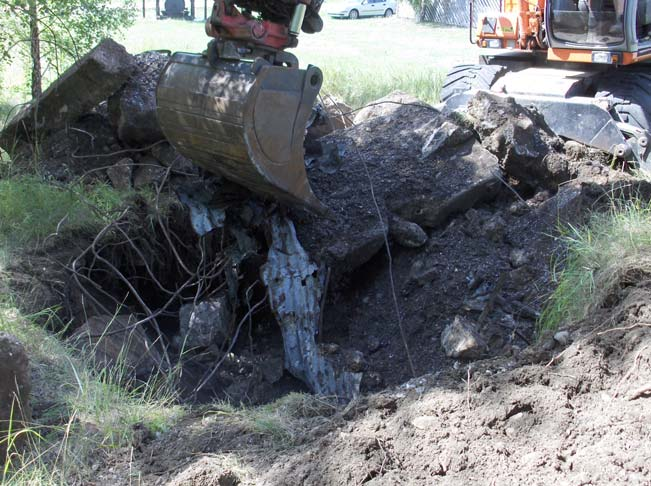

43 Dnr Hål 4 Koordinater , Ytlig fyllning av jord med glas 0-0,5 m Glas och sandpasta i skikt med lutning 1:5 mot slänt Stopp på nivå 4,8 m under markytan då grävmaskinen inte nådde längre Provgropen rasar igen. Installation av Gv-rör med hjälp av skruvborr misslyckades trots flera försök Installation av Gv-rör ej möjlig Område med fd hytta: Provgropsgrävning Hål 5 Koordinater , Fyll med glasrester 0-0,5 m Betong järnskrot rör mm Stopp på nivå 2,0 m under markytan. Betongfundament och stående vägg i sida

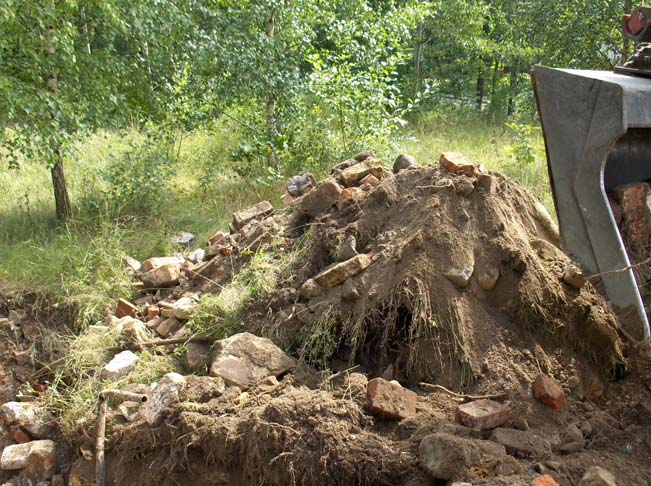

44 Dnr Hål 6 Koordinater , Ytlig fyllning av jord som underlagras av fyllning med siltig morän. Naturlig mark på nivå 1 m bestående av stenig siltig morän Stopp på nivå 1,5 m under markytan Berg eller block Installation av Gv-rör ej möjlig Hål 7 Koordinater , Fyll med glasrester 0-0,5 m Betong järnskrot rör mm Stopp på nivå 2,0 m under markytan Betongfundament stående väggar i sida Trolig källare/skyddsrum som har fyllts med bråte från rivningen.

45 Dnr Hål 8 Koordinater , Fyll med glasrester 0-0,5 m Betong järnskrot rör mm Stopp på nivå 2,0 m under markytan Betongfundament stående väggar i sida Trolig källare/skyddsrum som har fyllts med bråte från rivningen. Installation av Gv-rör ej möjlig Enligt uppgifter från närboende fanns stort skyddsrum som inte togs bort vid rivningen av byggnaderna på området. Troligen har endast taket slagits sönder och hålrummen fyllts med rivningsrester. Sliperi: Skruvborrning Hål 9 Koordinater , Fyllning av siltig morän med tegel samt glas i ytan Hål 10 Koordinater , Fyllning av siltig morän med tegel samt glas i ytan Installation av Gv-rör ca 5 mumy Urpumpning och funktionskontroll ok, mycket finmaterial i vattnet, ingen särskild lukt Hål 11 Koordinater , Fyllning av siltig morän med tegel samt glas i ytan Avvägning av överkant på rören gjordes utifrån fix H med höjd +117,820 i RH70. Rör i punkt 1 = +116,14 Rör i punkt 10 = +116,55

46 Dnr Grundvattenprovtagning Avvägning av grundvattenyta utfördes den 12 augusti Gv i punkt 1 = +111,56 Gv i punkt 10 = Provtagning och filtrering av prover i fält utfördes den 13 augusti med engångsbailer.
