1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för SMEG SC106N-8. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

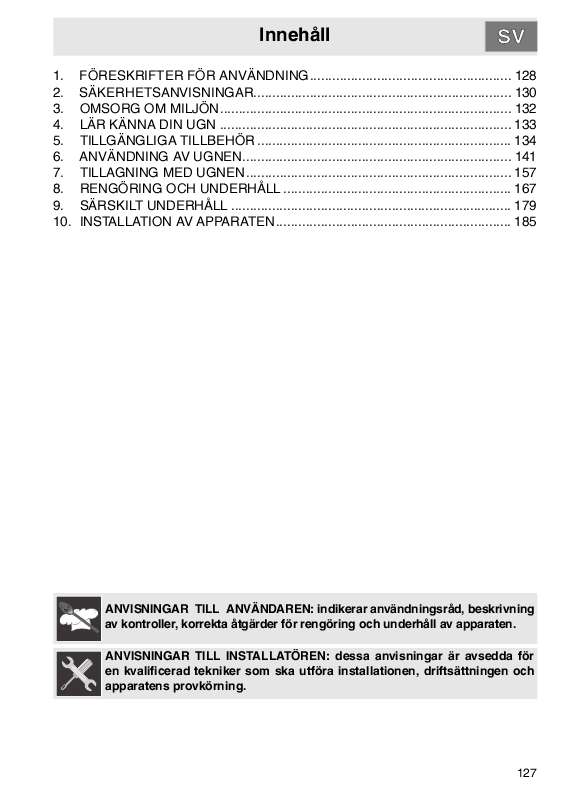

2 Utdrag ur manual: TILLGÄNGLIGA TILLBEHÖR ANVÄNDNING AV UGNEN TILLAGNING MED UGNEN. 157 RENGÖRING OCH UNDERHÅLL. 167 SÄRSKILT UNDERHÅLL INSTALLATION AV APPARATEN...

3 ANVISNINGAR TILL ANVÄNDAREN: indikerar användningsråd, beskrivning av kontroller, korrekta åtgärder för rengöring och underhåll av apparaten. ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för en kvalificerad tekniker som ska utföra installationen, driftsättningen och apparatens provkörning. 127 Allmänna Varningar 1. FÖRESKRIFTER FÖR ANVÄNDNING DENNA HANDBOK UTGÖR EN DEL AV APPARATEN. DEN SKA FÖRVARAS I SIN HELHET OCH VARA LÄTT TILLGÄNGLIG UNDER HELA APPARATENS LIVSTID. MAN UPPMANAS ATT LÄSA DENNA HANDBOK OCH ALLA DESS INSTRUKTIONER GRUNDLIGT INNAN MAN TAR APPARATEN I BRUK. INSTALLATIONEN SKA UTFÖRAS AV BEHÖRIG PERSONAL OCH I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR BRUK I HUSHÅLL OCH ÖVERENSSTÄMMER MED KRAVEN I GÄLLANDE EU-DIREKTIV. APPARATEN HAR KONSTRUERATS FÖR FÖLJANDE FUNKTION: TILLAGNING AV MAT. ALL ANNAN ANVÄNDNING ANSES OTILLBÖRLIG. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID EN ANVÄNDNING SOM EJ ANGES HÄR. OM APPARATEN SKA INSTALLERAS PÅ BÅT ELLER I HUSVAGN SKA DEN INTE ANVÄNDAS SOM RUMSUPPVÄRMARE. ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM. DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DETTA DIREKTIV INNEHÅLLER EU- NORMERNA FÖR INSAMLING OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING. TÄCK INTE ÖVER ÖPPNINGAR VÄRMESPRIDNINGSSPRINGOR. ELLER VENTILATIONSOCH MAN SKA INTE STÖDJA SIG MOT ELLER SITTA PÅ APPARATENS LUCKA NÄR DENNA ÄR ÖPPEN. IDENTIFIKATIONSDEKALEN MED TEKNISKA MÄRKNING SITTER VÄL SYNLIG PÅ APPARATEN. DEKALEN FÅR ALDRIG AVLÄGSNAS. DATA, SERIENUMMER OCH INNAN APPARATEN TAS I BRUK SKA MAN AVLÄGSNA ALL SKYDDSFILM FRÅN UGNENS UTSIDA OCH INSIDA. VAR NOGA ATT INGA FÖREMÅL FASTNAR I UGNENS LUCKA. APPARATENS INSIDA BLIR MYCKET VARM UNDER ANVÄNDNING. MAN REKOMMENDERAS ATT ANVÄNDA SÄRSKILDA VÄRMETÅLIGA HANDSKAR VID ALL KONTAKT MED UGNEN. 128 Allmänna Varningar UNDVIK SÅ LÅNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA. ANVÄND VANLIGA ICKE-SLIPANDE PRODUKTER OCH VID BEHOV VERKTYG AV TRÄ ELLER PLAST. SKÖLJ OMSORGSFULLT OCH EFTERTORKA MED EN MJUK TRASA ELLER EN MIKROFIBERTRASA. LÅT INGA MATRESTER SOM INNEHÅLLER SOCKER (T.EX. SYLT) TORKA FAST INNE I UGNEN. EMALJBELÄGGNINGEN I UGNEN KAN SKADAS OM RESTERNA FÅR SITTA KVAR FÖR LÄNGE ANVÄND INTE KÖKSKÄRL ELLER BEHÅLLARE I PLASTMATERIAL. DE HÖGA TEMPERATURERNA INNE I UGNEN KAN SMÄLTA SÅDANT MATERIAL OCH ORSAKA SKADOR PÅ APPARATEN. ANVÄND INTE STÄNGDA LÅDOR ELLER BEHÅLLARE I APPARATEN. UNDER TILLAGNINGEN KAN ÖVERTRYCK SKAPAS INNE I BEHÅLLAREN OCH LEDA TILL EXPLOSIONSRISK. LÄMNA INTE APPARATEN OÖVERVAKAD UNDER TILLAGNING SOM KAN FRIGÖRA FETTER ELLER OLJOR. RISK FÖRELIGGER ATT FETTER OCH OLJOR ANTÄNDS. TÄCK INTE ÖVER UGNENS BOTTEN MED ALUMINIUMFOLIE ELLER STANNIOL UNDER TILLAGNINGEN OCH STÖD INTE KASTRULLER ELLER PLÅTAR PÅ DEN I SYFTE ATT UNDVIKA ATT DEN EMAJERADE YTAN SKADAS. OM YTORNA FORTFARANDE ÄR MYCKET VARMA EFTER EN TILLAGNING SKA MAN INTE HÄLLA VATTEN DIREKT PÅ PLÅTARNA. VATTENÅNGAN KAN ORSAKA ALLVARLIGA BRÄNNSKADOR OCH SKADOR PÅ DE EMALJERADE YTORNA. ALL TILLAGNING SKA GÖRAS MED LUCKAN STÄNGD. 129 Allmänna Varningar 2. SÄKERHETSANVISNINGAR SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM SÄKERHETSFÖRESKRIFTER FÖR GASOCH ELAPPARATUR SAMT VENTILATIONSKRAV. I DITT INTRESSE OCH FÖR DIN SÄKERHET ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALL ELEKTRISK APPARATUR SKA UTFÖRAS AV BEHÖRIG PERSONAL I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. VÅRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE ARBETE. URKOPPLING AV GAS- OCH ELAPPARATER SKA ALLTID UTFÖRAS AV FACKKUNNIG PERSONAL. INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET. INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÅLLSARBETEN SKA MAN FÖRSÄKRA SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET. NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN. DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I KABELN. OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT. ELSYSTEMET SKA UTAN UNDANTAG SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM. JORDAS ENLIGT GÄLLANDE OMEDELBART EFTER INSTALLATIONEN SKA MAN GÖRA EN KORT PROVKÖRNING AV UGNEN, I ENLIGHET MED DE ANVISNINGAR SOM ANGES LÄNGRE FRAM. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS BORT FRÅN ELNÄTET. KONTAKTA DÄREFTER NÄRMASTE SERVICEVERKSTAD. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. SÄTT ALDRIG IN BRÄNNBARA FÖREMÅL I UGNEN: DE KAN ANTÄNDAS OCH FÖRORSAKA BRAND. APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VAR FÖRSIKTIG SÅ ATT DU INTE KOMMER ÅT VÄRMEELEMENTEN INNE I UGNEN. ANVÄNDNINGEN AV DENNA APPARAT ÄR INTE TILLÅTEN FÖR PERSONER (INKLUSIVE BARN) MED NEDSATT FYSISK ELLER MENTAL FÖRMÅGA ELLER BRISTFÄLLIG ERFARENHET AV ANVÄNDNINGEN AV ELEKTRISKA APPARATER, FÖRUTSATT ATT DE INTE ÄR ÖVERVAKADE ELLER INSTRUERADE AV VUXNA SOM ÄR ANSVARIGA FÖR DERAS SÄKERHET. 130 Allmänna Varningar LÅT INTE BARN NÄRMA SIG APPARATEN UNDER TIDEN DEN ÄR IGÅNG OCH LÅT DEM INTE HELLER LEKA MED DEN. FÖR INTE IN SPETSIGA METALLFÖREMÅL (BESTICK ELLER VERKTYG) I APPARATENS SPRINGOR. ANVÄND INTE ÅNGA FÖR ATT RENGÖRA APPARATEN. ÅNGAN KAN KOMMA ÅT DE ELEKTRISKA DELARNA OCH SKADA DEM SAMT ORSAKA KORTSLUTNING. UTFÖR INGA ÄNDRINGAR PÅ APPARATEN. ANVÄND INTE PRODUKTER I SPRAYFORM I NÄRHETEN AV HUSHÅLLSMASKINEN NÄR DENNA ÄR IGÅNG.

4 ANVÄND INTE PRODUKTER I SPRAYFORM PÅ APPARATEN SÅ LÄNGE DEN FORTFARANDE ÄR VARM. Tillverkaren avsäger sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller för ingrepp på utrustningen eller för användande av annat än originalreservdelar. 131 Anvisningar för kasseringen 3. OMSORG OM MILJÖN För emballeringen av våra produkter används ej förorenande material, de är därför kompatibla med miljön och återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget. Fråga din återförsäljare eller lokala kompetenta organisationer om adresser till återvinningsstationer. Lämna inte emballaget eller delar därav utan att ha uppsikt över det. Delar av emballaget, i synnerhet plastpåsar, kan utgöra en kvävningsrisk för barn. Du ska även sörja för en korrekt kassering av din gamla apparat. Viktigt: lämna in apparaten till närmaste återvinningsstation med behörighet för insamling av hushållsmaskiner. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material. Innan du kasserar din apparat ska du avlägsna luckan och låta falsarna vara kvar i användningsläge och därmed undvika att lekande barn av misstag blir instängda i apparaten. Kapa även av och avlägsna nätkabeln tillsammans med stickkontakten. 132 Anvisningar till användaren 4. LÄR KÄNNA DIN UGN Kontrollpanel Övre skydd Lampor Stödram för galler och plåtar (endast på vissa modeller) Fäste för grillspett (endast på vissa modeller) Nedre botten (endast på vissa modeller) Modell med multifunktion Utrymme för pizzasten eller lock (endast på vissa modeller) Ugnsfläkt Modell med Pyrolys 133 Anvisningar till användaren 5. TILLGÄNGLIGA TILLBEHÖR OBS: Alla tillbehör finns inte på alla modeller. Galler: används som stöd för ugnsformar. Galler för plåt: placeras ovanför ugnsplåten och används vid tillagning av mat som kan droppa. Ugnsplåt: används för att samla upp fett från mat på gallret ovanför. Djup ugnsplåt: används till mjuka kakor, pizzor och andra bakverk.a Handtag: används för att ta ut varma galler och plåtar. Pizzasten: särskilt utformad för tillagning av pizza och liknande rätter. 134 Anvisningar till användaren Pizzaspade: används för att enkelt föra in pizzor på pizzastenen i ugnen. Lock till pizzasten: används för att täcka över pizzastenen när denna inte används. Rörformig stödram för grillspett: används som stöd för grillspettet. Grillspett: används vid tillagning av kyckling och annan mat som kräver en jämn tillagning runtom. Tillbehör på begäran: Du kan beställa originaltillbehör, extra eller medföljande, via de behöriga serviceverkstäderna. Använd endast originaltillbehör från SMEG. a. 135 Anvisningar till användaren 5.1 Användning av gallret och plåten Gallren och plåtarna är utrustade med en säkerhetsspärr som förhindrar att de tas ut av misstag. För ett korrekt införande av gallret eller plåten ska man kontrollera att det/den är vänd nedåt (enligt vad som visas på bilden intill). För att ta ut gallret eller plåten ska man lyfta det/den lätt fram. Säkerhetsspärren ska alltid vara vänd mot ugnens baksida. Ugnar med ramar Ugnar med falsar För in gallren och plåtarna helt i ugnen, tills de stannar Användning av stödgallret Stödgallret sätts i plåten (enligt vad som visas på bilden). På detta sätt kan man samla upp det fett som frigörs under tillagningen och därmed separera det från maten som tillagas. 136 Anvisningar till användaren 5.3 Användning av handtaget Handtagen används för att ta ut varma galler och plåtar ur ugnen. Använd tillbehören enligt vad som visas på bilderna intill. 5.4 Användning av grillspett (endast på vissa modeller) Vid tillagning med grillspettet ska man placera den rörformiga stödramen på den tredje falsen (se Isättningsfalsar). Den formade delen ska, när stödramen förts in, vara vuml;ngd. Täck inte ugnens botten med aluminiumfolie och ställ inte heller plåtar eller grytor på ugnsbottnen under tillagningen eftersom detta kan skada emaljbeläggningen. Om du vill använda bakplåtspapper o.s.v. ska det placeras så att det inte blockerar varmluftscirkulationen inne i ugnen. För en optimal tillagning råder vi dig att placera rätterna mitt på gallret. För att förhindra att ånga inne i ugnen ger problem bör luckan öppnas i två steg: först till hälften (ca. 5 cm) i ca. 4-5 sekunder och sedan helt och hållet. När du kontrollerar maten bör ugnsluckan vara öppen så kort tid som möjligt för att förhindra att ugnstemperaturen sjunker och maten förstörs. Man rekommenderas att inte lämna kvar maten lång tid i ugnen efter det att tillagningen slutförts, i syfte att undvika att det bildas för mycket kondens på insidan av ugnsluckans glas. 143 Anvisningar till användaren 6.4 Beskrivning av kontrollerna på frontpanelen Alla apparatens kontrollknappar och vred är grupperade på frontpanelen. Vred för val av temperatur Med hjälp av detta vred kan man: ställa in tiden, välja temperatur och tillagningstid samt ställa in programmerad tillagning. (Vred för temperaturinställning) Vred val av funktion Med hjälp av detta vred kan man välja en funktion eller stänga av ugnen. (Vred för val av funktion) Modell 109 multifunktion Modell 109 pyrolys Modell 108 pyrolys Modell 106 multifunktion Modell 106 pizza 144 Anvisningar till användaren Vid programmerad tillagning visas den tid som återstår av tillagningen alternativt det klockslag den ska sluta mitt på displayen. Modell med multifunktion Under tillagningen visas den tillagningstemperatur som ställts in för vald funktion. Modell med Pyrolys Symbolerna som sitter vid sidan om displayen tänds för att signalera: Blinkar om klockan är under inställning, lyser med fast sken om visningsläget är aktiverat (endast på modeller med multifunktion).

5 Anger att luckans låsmekanism aktiverats under den automatiska rengöringen (endast på modeller med pyrolys). Timer med minuträknare aktiverad. Tidsinställd tillagning med fördröjd start aktiverad. Barnspärren aktiverad (se 6.10 Undermeny). Tidsinställd tillagning aktiverad. 145 Anvisningar till användaren 6. 5 Funktionslägen Denna apparat har utformats med två olika funktionslägen. STANDBY-läge: aktiveras när vredet för val av funktion är placerat vid symbolen "0". Apparaten visar aktuellt klockslag. Läge ON: aktiveras genom att man vrider vredet för val av funktion till någon av funktionerna. På displayen visas den inställda temperaturen, eller texten "PYRO" om självrengöringsprogrammet pågår. 6.6 Första användningstillfället Vid det första användningstillfället, eller efter ett strömavbrott, blinkar symbolen på ugnens display. Klockslaget måste ställas in för att det ska gå att starta en tillagning. Vrid vredet för val av temperatur åt höger eller vänster för att ändra den tid som visas. Vrid och håll kvar vredet för att snabbare hitta rätt klockslag. (Vred för temperaturinställning) Några sekunder efter den senaste ändringen lyser klockslaget med ett fast sken och kolontecknet som separerar timmarna och minuterna blinkar för att ange att räkningen startas. Det kan bli nödvändigt att ändra klockslaget, t.ex. vid övergång från sommartid till vintertid. I sådant fall håller man vredet för val av temperatur vridet till höger eller vänster tills värdet ändras. 146 Anvisningar till användaren 6.7 Val av en tillagningsfunktion För att välja en tillagningsfunktion vrider man vredet för val av funktion åt höger eller åt vänster. (Vred för val av funktion) När önskad funktion har valts börjar ugnen tillagningen vid den förinställda temperaturen. Tillagningen föregås av en uppvärmningsfas som gör att ugnen snabbare når tillagningstemperaturen. Denna fas signaleras av att symbolen När uppvärmningen är klar lyser symbolen blinkar. med fast sken och en ljudsignal hörs för att signalera att maten kan sättas in i ugnen. Specialfunktionerna för upptining och jäsning aktiveras med samma symbol. Se "7.4 Funktioner för jäsning och upptining" för mer information. Man kan närsomhelst avrbyta en tillagning genom att vrida vredet för val av funktion till symbolen "0" Ändring av förinställd temperatur Den förinställda temperaturen för varje funktion kan ändras utifrån användarens önskemål. Vrid när som helst under tillagningen vredet för val av temperatur åt höger eller vänster för att öka respektive minska tillagningstemperaturen med fem grader åt gången. (Vrid och håll kvar vredet för en snabbare ökning eller minskning). (Vred för temperaturinställning) 147 Anvisningar till användaren 6.8 Användning av minuträknaren Varning: minuträknaren avbryter inte tillagningen. Den meddelar bara när de inställda minuterna har gått. Timern med minuträknare kan aktiveras i alla apparatens lägen. När man trycker in vredet för val av temperatur lyser siffrorna sken och symbolen med ett fast blinkar på displayen. (Vred för temperaturinställning) Vrid vredet åt höger eller vänster för att ställa in minuterna mellan (00:01 och 04:00). Några sekunder efter att tillagningstiden har valts slutar symbolen nedräkningen. Välj nu önskad tillagningsfunktion och vänta tills ljudsignalen meddelar att tiden har gått. Tryck in vredet för val av temperatur för att stänga av ljudsignalen; om man vrider vredet till höger eller vänster kan man välja en extra tid. att blinka och därefter börjar (Vred för temperaturinställning) (Vred för temperaturinställning) Om minuträknaren har ställts in i STANDBY-läge förblir räkningen aktiverad om du startar ugnen i ON-läge (val av en tillagning). 148 Anvisningar till användaren Ändring av data som ställts in När nedräkningen påbörjats trycker man in vredet för val av temperatur. Symbolen börjar blinka. (Vred för temperaturinställning) Vrid vredet åt höger eller vänster för att ändra den tillagningstid som ställts in. Symbolen slutar att blinka några sekunder efter den senaste ändringen och nedräkningen börjar om från det nya värdet. 149 Anvisningar till användaren 6.9 Programmerade tillagningstider Halvautomatisk tillagning Med halvautomatisk tillagning avses den funktion som gör det möjligt att påbörja en tillagning och avsluta den efter en viss tid (som ställs in av användaren), då ugnen automatiskt stängs av. Välj en tillagningsfunktion enligt vad som anges i paragraf "6.7 Val av en tillagningsfunktion". Tryck på vredet för val av temperatur två gånger. Siffrorna displayen. (Vred för temperaturinställning) och symbolen blinkar på Vrid vredet åt höger eller vänster för att ställa in tillagningsminuterna till mellan 00:01 och 12:59 (vrid och håll kvar vredet för en snabbare ökning eller minskning). (Vred för temperaturinställning) Några sekunder efter att tillagningstiden har valts slutar symbolen att blinka och därefter börjar den halvautomatiska tillagningen. När den slutförts visas texten STOP. 150 Anvisningar till användaren Tillagningen avbryts och en ljudsignal ljuder; tryck in vredet för val av temperatur för att inaktivera signalen. (Vred för temperaturinställning) För att förlänga tillagningen i manuellt läge (om maten inte är färdig) ska man på nytt trycka in vredet för val av temperatur. Ugnen återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare. (Vred för temperaturinställning) För att stänga av apparaten vrider man vredet för val av funktion till symbolen "0". (Vred för val av funktion) Ändring av data som ställts in Du kan ändra tillagningstiden för den halvautomatiska tillagningen när den väl har börjat.

6 När symbolen visas med fast sken och ugnen är i tillagningsläge trycker man på vredet för val av temperatur. (Vred för temperaturinställning) Symbolen börjar blinka och genom att vrida vredet åt höger eller vänster kan man ändra den tillagningstid som ställts in. (Vred för temperaturinställning) 151 Anvisningar till användaren Automatiska tillagningar Med automatisk tillagning avses den funktion som gör det möjligt att avsluta en tillagning vid en bestämd tid (som ställs in av användaren), då ugnen automatiskt stängs av. Välj en tillagningsfunktion enligt vad som anges i paragraf "6.7 Val av en tillagningsfunktion". Tryck på vredet för val av temperatur två gånger. Siffrorna displayen. (Vred för temperaturinställning) och symbolen blinkar på Vrid vredet åt höger eller vänster för att ställa in tillagningsminuterna till mellan 00:01 och 12:59 (vrid och håll kvar vredet för en snabbare ökning eller minskning). (Vred för temperaturinställning) Ett par sekunder efter att man valt önskad tillagningstid slutar symbolen att blinka och därefter kan man på nytt trycka på vredet för val av temperatur för att ställa in tiden för tillagningens slut. (Vred för temperaturinställning) Vid inställningen av den automatiska tillagningen är det av säkerhetsskäl nödvändigt att först programmera en tillagningstid och därefter klockslaget då tillagningen ska avslutas. Det går inte att bara ställa in klockslaget då tillagningen ska avslutas utan att ange någon tillagningstid. Symbolen och klockslaget för tillagningens slut visas. För att ändra värdet vrider man vredet åt höger eller vänster. (Vred för temperaturinställning) 152 Anvisningar till användaren Ett par sekunder efter den senaste tryckningen slutar symbolerna att blinka och därefter inväntar ugnen starttiden för tillagning. När tillagningen är klar visas texten STOP, tillagningen avbryts och det hörs en ljudsignal som kan stängas av genom att man trycker på vredet för val av temperatur. (Vred för temperaturinställning) För att förlänga tillagningen i manuellt läge (om maten inte är färdig) ska man trycka in vredet för val av temperatur. Ugnen återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare. (Vred för temperaturinställning) 153 Anvisningar till användaren Ändring av data som ställts in När symbolerna och lyser med ett fast sken ska man trycka på vredet för val av temperatur. Symbolen börjar att blinka och du kan vrida (Vred för temperaturinställning) vredet åt höger eller vänster för att ändra den inställda tiden. Tryck på vredet för val av temperatur igen; symbolen släcks, symbolen börjar blinka och klockslaget för tillagningens slut visas. Genom att vrida vredet åt höger eller vänster kan man flytta fram eller tillbaka tiden för tillagningens slut. Ett par sekunder efter den senaste ändringen lyser symbolerna och med ett fast sken och den (Vred för temperaturinställning) automatiska tillagningen återupptas med de nya inställningarna. (Vred för temperaturinställning) Efter att man har programmerat tillagningen, innan den startar, lyser symbolen för den aktuella funktionen samt symbolerna,. 154 Anvisningar till användaren 6.10 Undermeny Apparaten är försedd med en undermeny som gör att du kan: Aktivera eller inaktivera barnspärren. Aktivera eller inaktivera läget Show Room (inaktiverar alla värmeelement och lämnar endast frontkontrollpanelen aktiv). Aktivera eller inaktivera energisparläget Med apparaten i Stand By-läge trycker du in och håller kvar vredet för val av temperatur i minst 5 sekunder. (Vred för temperaturinställning) Genom att vrida vredet för val av temperatur åt höger eller vänster kan man ändra status för inställningen (ON / OFF). (Vred för temperaturinställning) Tryck på vredet för val av temperatur för att gå till nästa inställning. (Vred för temperaturinställning) 155 Anvisningar till användaren Säkerhetsläge för barn Om man aktiverar detta läge blockeras kontrollerna automatiskt efter två minuters ostörd drift och symbolen tänds. För att koppla bort spärren tillfälligt under tillagningen ska du hålla vredet för val av temperatur intryckt i 5 sekunder. Två minuter efter den senaste inställningen återaktiveras spärren. (Vred för temperaturinställning) Om symbolerna i de tryckkänsliga zonerna trycks in visas texten "BLOC" i två sekunder Läge show room (endast för utställning) Om man aktiverar detta läge fungerar kontrollpanelen medan alla ugnens värmeelement etc. stängs av. För att använda ugnen normalt ska du ställa in detta läge till OFF Energisparläge Genom att aktivera detta läge minskas ugnens strömförbrukning. HI ; normal effekt - LO ; energisparläge När man aktiverar energisparläget kan tiderna för föruppvärmning och tillagning bli längre. 156 Anvisningar till användaren 7. TILLAGNING MED UGNEN ECO: Kombinationen mellan grillen och det nedre värmeelementet är särskilt rekommenderad vid tillagning på en enda fals med en låg energiförbrukning. STATISK: Värmen som kommer uppifrån och underfrån samtidigt gör systemet lämpligt för att tilllaga särskilda rätter. Den traditionella tillagningen, som även benämns statisk eller värmestrålande, lämpar sig för att tillaga en rätt åt gången. Idealisk för stekar av alla typer, bröd, pajer och för fetare köttsorter som gås eller anka. GRILL: Värmen som kommer från grillens värmeelement gör att man kan uppnå utmärkta grillresultat, särskilt med kött som har en mellanstor/liten tjocklek, och i kombination med grillspettet (i förekommande fall) kan man vid slutet av tillagningen erhålla en jämn stekyta. Idealisk för korvar, revbensspjäll, bacon.

7 Denna funktion gör att man kan grilla stora mängder mat och få ett jämnt resultat; gäller i synnerhet kött. (3:e eller 4:e falsen). GRILL MED GRILLSPETT: (endast på modeller med pyrolys) Grillspettet fungerar i kombination med grillens värmeelement vilket ger en perfekt stekyta på maträtterna. BOTTEN: Värmen kommer endast nedifrån för att tillagningen av mat som kräver en högre bastemperatur ska kunna slutföras utan att det inverkar på stekytan. Perfekt för mjuka kakor, pajer och pizzor. 157 Anvisningar till användaren STATISK VENTILERAD: Fläktens funktion, kombinerad med den traditionella tillagningen, garanterar en jämn stekyta även på komplicerade för stora köttbitar (t.ex. fläskstek). Man rekommenderas att använda 3:e tandpetaren är torr när man tar ut den är kakan klar. Om bakverket sjunker ihop när du tar ut det ur ugnen, ska du nästa gång sänka temperaturen med cirka 10 C och eventuellt välja en längre tillagningstid Råd vid upptining och jäsning Vi råder dig att placera fryst mat i en behållare utan lock på ugnens första fals. Maten ska tinas utan förpackning. Placera livsmedlen som ska tinas jämnt och undvik att överlappa dem. Vid upptining av kött råder vi dig att använda ett särskilt galler på den andra valsen där du kan placera maten och en plåt på den första. På detta sätt kommer maten inte i kontakt med vätskan som uppstår vid upptiningen. 160 Anvisningar till användaren De ömtåligaste delarna kan täckas med aluminiumfolie. Man rekommenderas att ställa en långpanna med vatten på ugnsbottnen för en bättre jäsning Råd vid tillagning med Grill och Ventilerad grill Med funktionen Grill kan man grilla kött även genom att ställa in det i en kall ugn; man rekommenderas att föruppvärma ugnen om man önskar ändra tillagningens effekt. Om man använder funktionen Ventilerad grill ugnen innan man startar grillningen Maten ska placeras på gallrets mitt. ska man däremot värma upp 7.2 Spara energi För att spara energi vid användningen av apparaten kan man vidta följande åtgärder: Avbryt tillagningen ett par minuter innan den tid som normalt krävs. Tillagningen fortsätter de resterande minuterna med hjälp av den värme som skapats inne i ugnen. Öppna luckan så sällan som möjligt för att undvika att värmen släpps ut. När man inte använder ugnen kan man helt stänga av den genom att ställa den i OFF-läge (se 6. 5 Funktionslägen). Använd ECO-funktionen vid tillagning på en enda fals. Aktivera energisparläget (se Energisparläge) Se till att ugnens insida alltid är väl rengjord. 161 Anvisningar till användaren 7.3 MATRÄTTER Indikativ tabell för tillagning VIKT FUNKTION SMÅRÄTTER LASAGNE UGNSBAKAD PASTA KÖTT KALVSTEK FRANSYSKA BOGSTEK STEKT KANIN KALKONBRÖST FLÄSKSTEK UGNSSTEKT KYCKLING KÖTT ATT GRILLA FLÄSKKOTLETT FLÄSKFILE OXFILE LEVER KORVAR KÖTTBULLAR GRILLSPETT KYCKLING FISK LAXÖRING kg Statisk Statisk 1 kg 1 kg 1 kg 1 kg 1 kg 1 kg 1 kg - Statisk ventilerad Statisk ventilerad Turbo / Cirkelformad Cirkelformad Statisk ventilerad Turbo Turbo Ventilerad grill Grill Grill Ventilerad grill Ventilerad grill Grill Grillspett 0,7 Kg Statisk ventilerad Anvisningar till användaren LÄGE NERIFRÅN TEMPERATUR C TID I MINUTER 1 eller 2 1 eller FÖRSTA SIDAN ANDRA SIDAN På stång Anvisningar till användaren MATRÄTTER VIKT FUNKTION PIZZA BRÖD FOCACCIA DESSERTER SOCKERKAKA PAJ PAJ SMÅKAKOR FYLLDA TORTELLINI PARADISKAKA PARADISKAKA PETITS CHOUX TÅRTBOTTEN RISKAKA RISKAKA BRIOCHER ÄPPELPAJ BRIOCHER (på flera falsar) SMÅKAKOR (på flera falsar) Statisk ventilerad Cirkelformad Turbo / Cirkelformad Statisk ventilerad Statisk ventilerad Statisk Cirkelformad Turbo / Cirkelformad Statisk ventilerad Statisk Turbo / Cirkelformad Cirkelformad Turbo / Cirkelformad Statisk Cirkelformad Statisk Tiderna som anges i följande tabeller inkluderar inte föruppvärmningstiden och är endast ungefärliga. Utför alltid föruppvärmningen och sätt in rätterna i ugnen när symbolen lyser med ett konstant sken. 164 Anvisningar till användaren LÄGE NERIFRÅN TEMPERATUR C TID I MINUTER och 3 1 och Vid tillagning på flera falsar ska man endast använda följande funktioner:, och, samt använda 1:a och 3:e falsen. 165 Anvisningar till användaren 7. 4 Funktioner för jäsning och upptining för upptining. och jäsning Specialfunktionerna aktiveras med samma symbol Valet av temperatur avgör om man kör upptining eller jäsning, enligt den tabell som återges nedan. Temperatur ( C) Funktion Upptining Jäsning Läge nerifrån 1 1 Tid i minuter Enligt mängden 166 Anvisningar till användaren 8. RENGÖRING OCH UNDERHÅLL ANVÄND INTE ÅNGA FÖR ATT RENGÖRA APPARATEN. Man rekommenderas att använda rengöringsprodukter från SMEG. 8.1 Rengöring av rostfritt stål För att hålla det rostfria stålet snyggt ska det rengöras regelbundet efter varje användning. Låt det svalna av först. 8.2 Vanlig daglig rengöring För att rengöra och bevara de rostfria ytorna ska endast särskilda produkter som inte innehåller slipmedel eller klorinbaserade syror användas. Gör på följande sätt: häll ut medlet på en fuktig trasa och torka av ytan.

8 Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa. 8.3 Matstänk eller rester Undvik så långt det går att använda stålull eller vassa skrapor: de skadar ytorna. Använd vanliga icke-slipande produkter och vid behov verktyg av trä eller plast. Skölj omsorgsfullt och eftertorka med en mjuk trasa eller en mikrofibertrasa. Låt inte rester av sockerhaltig mat (t.ex. sylt) sitta kvar inne i ugnen. Emaljbeläggningen i ugnen kan skadas om resterna får sitta kvar för länge. 8.4 Rengöring av ugnsluckans glas De bör alltid hållas rena. Använd hushållspapper. Om fläckarna är envisa kan du rengöra med en fuktad svamp och vanligt rengöringsmedel. Använd inte rengöringsmedel med slipmedel eller korroderande ämnen för att rengöra ugnsluckans glas. (t.ex. pulverprodukter, ugnssprayer, fläckborttagare och stålull). Använd inte sträva eller slipande material eller vassa metallskrapor för att rengöra ugnsluckans glas eftersom de kan repa ytan. 167 Anvisningar till användaren 8. 5 Invändig rengöring av ugnen För att hålla ugnen i bra skick bör den rengöras regelbundet; vänta tills den har svalnat. Ta ut alla lösa delar. Rengör ugnsgallren med hett vatten och icke-slipande rengöringsmedel. Skölj och torka efter. Det går att ta bort ugnsluckan för att underlätta rengöringen (se avsnitt "9.2 Demontering av ugnsluckan"). Man rekommenderas att sätta ugnen på maxtemperatur i ca minuter efter att man har använt särskilda produkter, i syfte att avlägsna eventuella rester från dessa som fastnat i ugnen. 168 Anvisningar till användaren Vad gäller modeller med pizzatillbehör ska du vidta följande åtgärder innan du påbörjar rengöringen av ugnens botten: Ta bort locket och den bas på vilken det är placerat. Lyft basen uppåt ett par millimeter och dra den sedan utåt. Ugnar med ramar Ugnar med falsar Lyft det nedre värmeelementets kant uppåt ett par centimeter och rengör botten. För att sätta tillbaka pizzastenens stödbas ska du skjuta in den så långt det går mot ugnens baksida och sänka ner den så att den snäpps fast med pizzastenens värmeelement. Ugnar med ramar Ugnar med falsar Efter rengöringen ska de fuktiga delarna torkas tills de är helt torra. 169 Anvisningar till användaren Avlägsnande av stödram Att avlägsna stödramarna underlättar rengöringen av sidodelarna; vidare ska man göra detta innan man kör det automatiska rengöringsprogrammet (endast på vissa modeller). För att avlägsna stödramarna: dra ramen in mot ugnen tills den lossnar från spärren A; ta sedan ut den från hållarna placerade på baksidan B. När rengöringen slutförts upprepar man momenten ovan för att placera tillbaka stödramarna. 170 Anvisningar till användaren 8.6 Rengöring av pizzastenen Pizzastenen (där den förekommer) ska diskas separat enligt följande anvisningar: Modeller med pyrolys: lämna pizzastenen i ugnen och aktivera pyrolysen; när denna slutförts ska man låta pizzastenen svalna tills den är ljummen och därefter torka av den med en fuktad mikrofibertrasa för att avlägsna eventuella rester. Modeller med multifunktion: stenen ska rengöras efter varje användning. Värm inte upp den igen om det finns beläggningar på den. Vid rengöring ska man hälla ut 50 cc vinäger på stenen, låta verka i 10 minuter och därefter stryka över stenen med stålull eller en svamp med slipeffekt. Skölj med vatten och låt torka. Före rengöringen ska du avlägsna de fastbrända resterna på stenen med hjälp av en metallspatel eller skrapa för rengöring av glaskeramikhällar. För bästa rengöring ska pizzastenen fortfarande vara ljummen. I annat fall ska den diskas med varmt vatten. Använd stålull eller scotch-brite indränkt i citron eller vinäger. Använd inte rengöringsmedel. Diska inte i diskmaskin. Pizzastenen ska inte läggas i blöt. Använd inte en fuktig pizzasten. Låt den torka minst 8 timmar efter rengöringen. Pizzastenens yta kan bli bucklig med tiden. Detta är helt normalt eftersom lacken som täcker pizzastenens yta utvidgas när den utsätts för höga temperaturer. 171 Anvisningar till användaren 8.7 Pyrolys: automatisk rengöring av ugnen (endast på vissa modeller) Pyrolys är ett system för självrengöring vid extra hög temperatur där matrester i ugnen bränns bort. Tack vare denna procedur kan du rengöra ugnen invändigt med extrem lätthet. Under den första cykeln för automatisk rengöring kan oangenäma lukter uppstå. Detta beror på normal avdunstning av oljebaserade ämnen från tillverkningen och är ett normalt fenomen som endast förekommer under den första rengöringen. Kontrollera att det inte finns mat eller större matrester kvar i ugnen innan självrengöringsprogrammet startas. Under självrengöringsprogrammet aktiveras en spärr som hindrar att luckan öppnas. OM UGNEN ÄR INSTALLERAD UNDER EN SPISHÄLL MÅSTE DU KONTROLLERA ATT BRÄNNARE ELLER ELPLATTOR ÄR AVSTÄNGDA NÄR SJÄLVRENGÖRINGSPROGRAMMET KÖRS Före start av självrengöringsprogram Pyrolysrengöringen kan köras när som helst på dygnet (om du vill utnyttja nattaxan för el). Avlägsna alla tillbehör från ugnens insida, tillsammans med det övre skyddet, enligt vad som visas på bilden. Kontrollera stängd. att ugnsluckan är 172 Anvisningar till användaren Se följande schema för inställning av rengöringsprogrammets längd. RENGÖRINGSTID LÄTT SMUTSIG 90 MIN. MEDELSMUTSIG 135 MIN. MYCKET SMUTSIG 180 MIN. Under det automatiska rengöringsprogrammet skapar fläktarna ett intensivt buller som orsakas av den högre rotationshastigheten; detta är en helt normal funktion som hjälper värmens spridning. När pyrolysen slutförts fortsätter ventilationen automatiskt så länge det krävs för att undvika överhettning av möblernas väggar och ugnens framsida.

9 173 Anvisningar till användaren Inställning av rengöringsprogram Vrid vredet för val av funktion för att välja ett av de två rengöringsprogrammen, och. (Vred för val av funktion) För att starta rengöringsprogrammet (Pyrolys) ska man trycka på vredet för val av temperatur. Symbolen tänds för att ange vilken tid man kan ställa in programmets längd till. (Vred för temperaturinställning) Vrid vredet åt höger eller vänster för att förlänga eller förkorta programmets längd, från ett minimum på 1h 30m till ett maximum på 3h 00m (undantaget programmet som alltid varar 1h 30m). (Vred för temperaturinställning) På displayen visas texten "Pyro" för att indikera att ugnen utför rengöringen. För att visa hur lång tid som återstår innan rengöringsprogrammet är klart trycker man på vredet för val av temperatur. (Vred för temperaturinställning) 174 Anvisningar till användaren En spärr som förhindrar att ugnsluckan öppnas aktiveras ca. två minuter efter starten av självrengöringsprogrammet (pyrolysen). Symbolen tänds när denna spärr aktiveras. När rengöringsprogrammet avslutats förblir luckans spärr aktiverad tills temperaturen i ugnen når ett gränsvärde för säkerhet. När ugnen är avkyld ska du samla upp resterna som blivit kvar efter den automatiska rengöringen med en fuktig mikrofibertrasa. När du har valt programtiden kan du senarelägga starten av rengöringsprogrammet genom att trycka på vredet för val av temperatur. Symbolen visas klockslaget. på displayen tillsammans med (Vred för temperaturinställning) Vrid vredet åt höger eller vänster för att välja en tidigare eller senare tidpunkt för när du vill starta tillagningen. (Vred för temperaturinställning) Symbolerna och börjar att lysa med fast sken några sekunder efter att den önskade programtiden har valts och från och med nu väntar ugnen på det inställda klockslaget då rengöringsprogrammet ska börja. Det går inte att välja några funktioner när luckspärren är aktiverad. Vänta tills indikatorn släcks. 175 Anvisningar till användaren 8.8 VAPOR CLEAN: halvautomatisk rengöring av ugnen (endast på vissa modeller) VAPOR CLEAN är ett halvautomatiskt rengöringsprogram som gör det enkelt att avlägsna smutsen. Tack vare denna procedur kan du rengöra ugnen invändigt med extrem lätthet. Smutsen mjukas upp av värmen och vattenångan vilket gör det lätt att torka bort den. Kontrollera att det inte finns mat eller större matrester kvar i ugnen innan det halvautomatiska rengöringsprogrammet startas. Kör endast det halvautomatiska rengöringsprogrammet när ugnen är kall Före start av halvautomatiskt rengöringsprogram Ta ut alla tillbehör som sitter i ugnen. Det övre skyddet kan sitta kvar inne i ugnen. Häll ut ca. 40cl (motsvarande ungefär 2 glas) vatten på ugnens botten (enligt vad som visas på bilden). Se noga till att det inte rinner ut från fördjupningen. 176 Anvisningar till användaren Använd en sprayflaska för att spruta en lösning bestående av vatten och diskmedel på ugnens insida. Rikta strålen mot ugnens sidoväggar, tak, botten och skydd (på sidan indikeras med hjälp av en färgad zon var man kan spraya lösningen). Överdriv inte när du sprayar vatten- och rengöringslösning i ugnen. Rekommendationen är max 20 sprayningar. Stäng luckan och fortskrid med inställningen av det halvautomatiska rengöringsprogrammet Inställning av halvautomatiskt rengöringsprogram Det halvautomatiska rengöringsprogrammet kan endast startas när ugnen är kall. Om man försöker aktivera det medan ugnens insida fortfarande är varm visas texten STOP på displayen. Vrid vredet för val av funktion för att välja rengöringsprogrammet VAPOR CLEAN. (Vred för val av funktion) För att starta rengöringsprogrammet (VAPOR CLEAN) ska man trycka på vredet för val av temperatur. Symbolen rengöringen pågår. (Vred för temperaturinställning) tänds för att signalera att 177 Anvisningar till användaren På displayen visas den temperatur vid vilken rengöringsprogrammet körs samt den tid som återstår. Parametrarna för t. ex. rengöringsprogrammets längd och temperatur kan inte ändras Slut på halvautomatiskt rengöringsprogram Man ska inte lämna kvar det vatten som blir över i ugnen när det halvautomatiska rengöringsprogrammet slutförts under en längre tid (till exempel över natten). Man rekommenderas att bära handskar under detta arbetsmoment. När rengöringsprogrammet slutförts öppnar man luckan och avlägsnar först, med hjälp av en mikrofibertrasa, den smuts som lossnat; sedan använder man en ej slipande borste med mässingstrådar för att avlägsna de mer envisa beläggningarna (man rekommenderas att ta av luckan för att göra det enklare att komma åt överallt). Torka av ugnen med en mikrofibertrasa. Av hygieniska skäl och för att undvika att maten får en otrevlig odör rekommenderas man att torka ugnen genom att under ca. 10 minuter köra ugnen med den ventilerade funktionen på 160 C. Se "6.7 Val av en tillagningsfunktion" för information om hur man ställer in funktionen. 178 Anvisningar till användaren 9. SÄRSKILT UNDERHÅLL Med tiden kan det vara nödvändigt att genomföra mindre underhållsarbeten på ugnen och byta ut förbrukningsmaterial såsom tätningslister, glödlampor etc. Nedanstående instruktioner beskriver hur detta underhåll ska genomföras. Innan man påbörjar arbeten som innebär åtkomst till delar under spänning ska man koppla bort apparaten från strömförsörjningen. 9.1 Byte av glödlampa Om det är nödvändigt att byta ut en glödlampa som inte fungerar längre eller som har bränts (på modeller med multifunktion ska man avlägsna stödramarna enligt "8.

10 5.1 Avlägsnande av stödram"). Avlägsna lampskyddet med hjälp av ett lämpligt verktyg (t.ex. en skruvmejsel). Avlägsna lampan genom att ta ut den enligt vad som anges. Endast vissa modeller: lamporna är av typen halogen och man ska därför inte röra vid dem direkt med fingrarna utan använda ett isolerande skydd. Byt ut glödlampan mot en liknande (25W). Montera tillbaka höljet korrekt och se till att den formade delen på det inre glaset är vänd mot luckan. Tryck in locket så långt det går så att det fastnar helt i lamphållaren. 179 Anvisningar till användaren 9.2 Demontering av ugnsluckan Med rörliga sprintar Öppna luckan helt. Höj sprintarna A på de två gångjärnen vid dessa tills de fastnar. Ta tag i luckan på båda sidor med båda händerna och lyft den uppåt tills en vinkel på cirka 30 bildas och dra sedan ut den. Om gångjärnen inte fastnar upprepar du momentet och lyfter på nytt upp sprintarna A enligt vad som beskrivits tidigare medan du håller luckan lätt upplyft. För att montera tillbaka luckan för man in gångjärnen i springorna på ugnen och ser till att spåren C vilar helt i öppningarna. Sänk luckan och när den är på rätt plats lossar du sprintarna A. 180 Anvisningar till användaren Med stift Öppna luckan helt. För in två stift i hålen på de gångjärn som anges A, i närheten av de två gångjärnen, tills de kopplas samman. Ta tag i luckan på båda sidor med båda händerna och lyft den uppåt tills en vinkel på cirka 30 bildas och dra sedan ut den. För att montera tillbaka luckan för man in gångjärnen i springorna på ugnen och ser till att spåren C vilar helt i öppningarna. Sänk luckan och ta ut stiften ur gångjärnens hål när luckan är korrekt placerad. 181 Anvisningar till användaren 9. 3 Borttagande av tätning Endast på modeller med multifunktion: När ugnen ska rengöras grundligt kan tätningen tas bort. Vid de fyra sidorna har spärrar placerats som fäster tätningen vid ugnens kant. Dra tätningens kanter utåt för att lossa spärrarna. 9.4 Nedmontering av de invändiga glasen De bör alltid hållas rena. För att underlätta rengöringen kan man avlägsna luckan (se 9.2 Demontering av ugnsluckan) och ställa den på en kökshandduk, eller öppna den och blockera gångjärnen för att ta ut glaset. Man kan montera ner luckans glas helt genom att följa anvisningarna som följer. Varning: innan du drar ut glasen ska du se till att minst ett av ugnsluckans gångjärn har blockerats i öppet läge på det sätt som beskrivs i avsnitt "9.2 Demontering av ugnsluckan". Det kan bli nödvändigt att upprepa detta moment vid borttagningen av glasen om luckan av misstag lossnar igen. 182 Anvisningar till användaren Att avlägsna det invändiga glaset: Avlägsna det invändiga glaset genom att dra det mot dig i enlighet med den rörelse som anges av pilarna. Därigenom frigörs de 4 stift som är fästa vid glaset från deras platser på ugnsluckan. Avlägsna mellanglasen: (modeller med pyrolys) På de automatiskt rengörande modellerna finns det två mellanglas som sitter fast i varandra med 4 spärrar. Avlägsna mellanglasen genom att lyfta dem uppåt. (modeller med multifunktion) På modellerna med multifunktion finns det endast ett mellanglas. Avlägsna mellanglaset genom att lyfta det uppåt. Rengöring: Man kan nu rengöra det utvändiga glaset samt de glas som avlägsnats tidigare. Använd hushållspapper. Vid envisa fläckar kan man tvätta glasen med en fuktad svamp och ett neutralt rengöringsmedel. Sätta tillbaka glasen: Sätt tillbaka glasen i omvänd ordning i förhållande till borttagningen. När du sätter tillbaka det invändiga glaset ska du vara noga att centrera det och med en lätt tryckning fästa de 4 stiften som sitter fast i glaset på deras platser på ugnsluckan. 183 Anvisningar till användaren 9.5 Vad gör man om... display är helt Kontrollera eltillförseln. Kontrollera om en eventuell flerpolig strömbrytare uppströms ugnens strömmatning står i läget "On". Kontrollera om läget "show room" har ställts in; för ytterligare information se avsnitt "6.10 Undermeny". Kontrollera om läget "barnspärr" har ställts in; för ytterligare information se avsnitt "6.10 Undermeny". Kontrollera om läget "PO" har ställts in; för ytterligare information se avsnitt "6.10 är inte tecken på fel utan en normal funktion som är användbar för att undvika alltför stora värmeutsläpp under tillagning. När luckan stängs återgår fläkten till sin normala funktion. Ugnens släckt Ugnen värms inte Kontrollerna svarar inte. Tillagningstiden är lång i förhållande till den tid som anges i tabellen. Efter det automatiska rengöringsprogrammet "pyrolys" (endast på vissa modeller) går det inte att välja någon av funktionerna. Displayen visar texten ERR 4 (endast på modeller med pyrolys) Om du öppnar luckan under en ventilerad funktion stannar fläkten. Om problemet kvarstår eller andra typer av problem uppstår ska man kontakta närmsta serviceverkstad. 184 Anvisningar till installatören 10.INSTALLATION AV APPARATEN 10.1 Elektrisk anslutning Identifikationsdekalen, med tekniska data, produktnamn är synligt placerad på apparaten. Dekalen får aldrig avlägsnas. tillverkningsnummer och Det är obligatoriskt att det elektriska systemet jordas enligt gällande säkerhetsföreskrifter för elektriska system. Om man använder en fast anslutning ska man på apparatens matningslinje installera en flerpolig brytare som överensstämmer med installationskraven. Den ska placeras i närheten av apparaten och på en plats där man enkelt kommer åt den. När ugnen ansluts med stickkontakt och uttag ska man kontrollera att dessa är av samma typ.

11 Powered by TCPDF ( Undvik att använda transformatorer, adaptorer och shuntar eftersom dessa kan förorsaka överhettning och förbränning. För drift med V: använd en trepolig kabel av typen H05V2V2-F (kabel på 3 x 1.5 mm2). Kabeländen som ansluts till apparaten måste ha en jordledning (gul-grön) som är minst 20 mm längre. VARNING: Värdena som anges ovan gäller tvärsnittet för den invändiga ledningen. 185 Anvisningar till installatören Byta ut kabeln Om man behöver byta ut nätkabeln ska man avlägsna det bakre höljet genom att lossa skruvarna, vilket ger åtkomst till kopplingsplinten. Byt ut kabeln. Kabelns tvärsnitt får inte vara under 1,5mm² (3 x 1,5) (se 10.1 Elektrisk anslutning). Kontrollera att kablarna (för ugn eller eventuell spishäll) löper optimalt och inte kommer i kontakt med någon del av ugnen. VARNING: Kopplingsmomentet för skruvarna på matningsledningarna på kopplingsplinten ska motsvara 1,5-2 Nm Placering av ugnen Använd inte luckan som hävarm för att sätta in ugnen i möbeln. Utsätt inte den öppna luckan för överdrivet tryck. Man rekommenderas att ta hjälp av en andra person vid installation av ugnen. Den bas på vilken ugnen stöds ska monteras enligt vad som anges på bilderna nedan. Apparaten är utformad för inbyggnad i möbler i vilket material som helst som är värmebeständigt (90 C). Följ de mått som anges på bilderna 1, 2, 3. Vid placering under en köksbänk ska de mått följas som anges på bild 1-2. Vid placering under en köksbänk med inbyggd spishäll ska det hållas ett avstånd från en eventuell sidovägg på minst Anvisningar till installatören Vid pelarinstallation ska man följa de mått som anges på bild 1-2; kom ihåg att möbelns övre/bakre del ska ha en öppning med ett djup på millimeter. Avlägsna gummibeklädnaden från ramen och dra åt de 2 skruvarna A (bild 5) för att fästa apparaten vid möbeln. Sätt tillbaka gummibeklädnaden. För installationer under toppyta ska man försäkra sig om att möbelns bakre/undre del har en öppning liknande den som visas på bild 1 (ref. F). För placering och fastsättning av spishäll se tillhörande anvisningar bifogade den typen av apparat. BILD 1 A Mått (mm) B C D 560 min. E Anvisningar till installatören BILD 2 BILD 3 BILD 4 BILD
