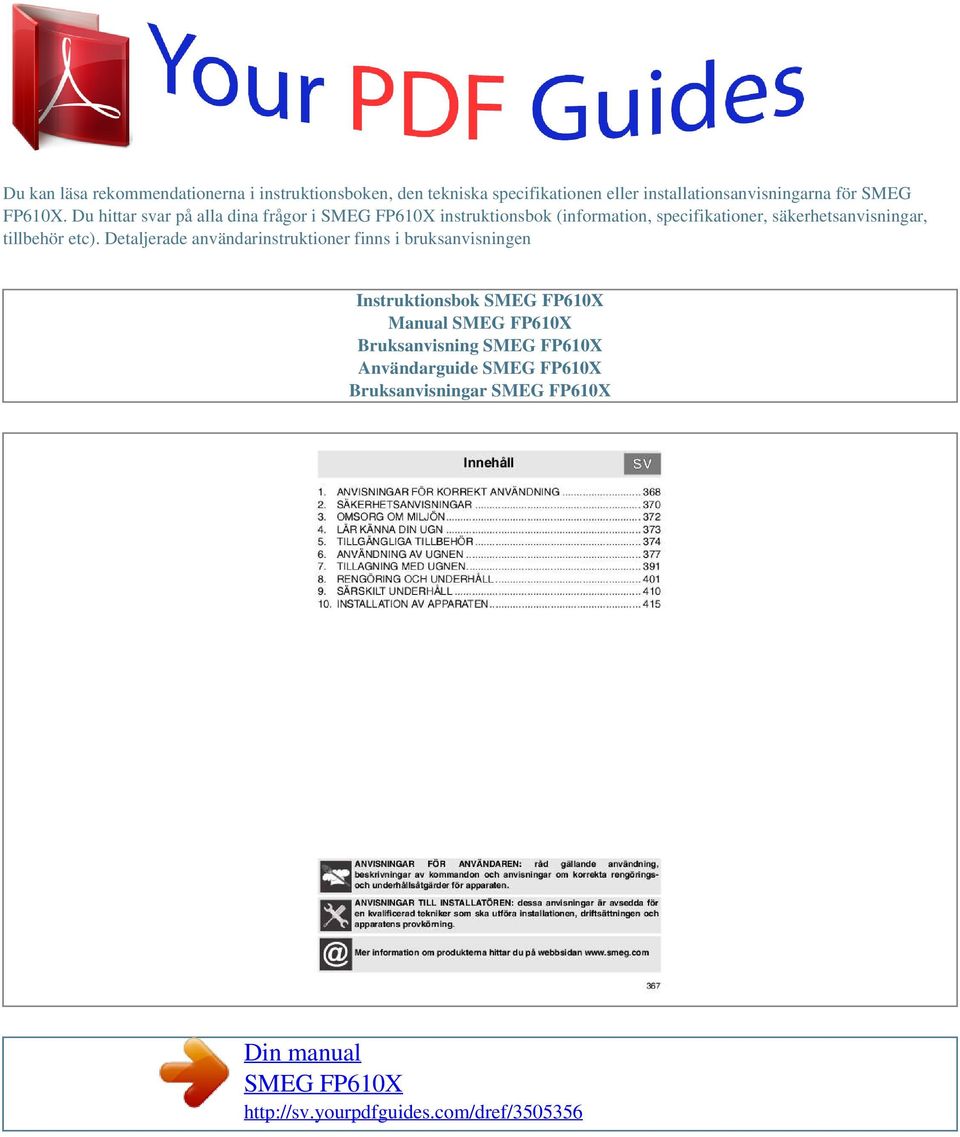

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för SMEG FP610X. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

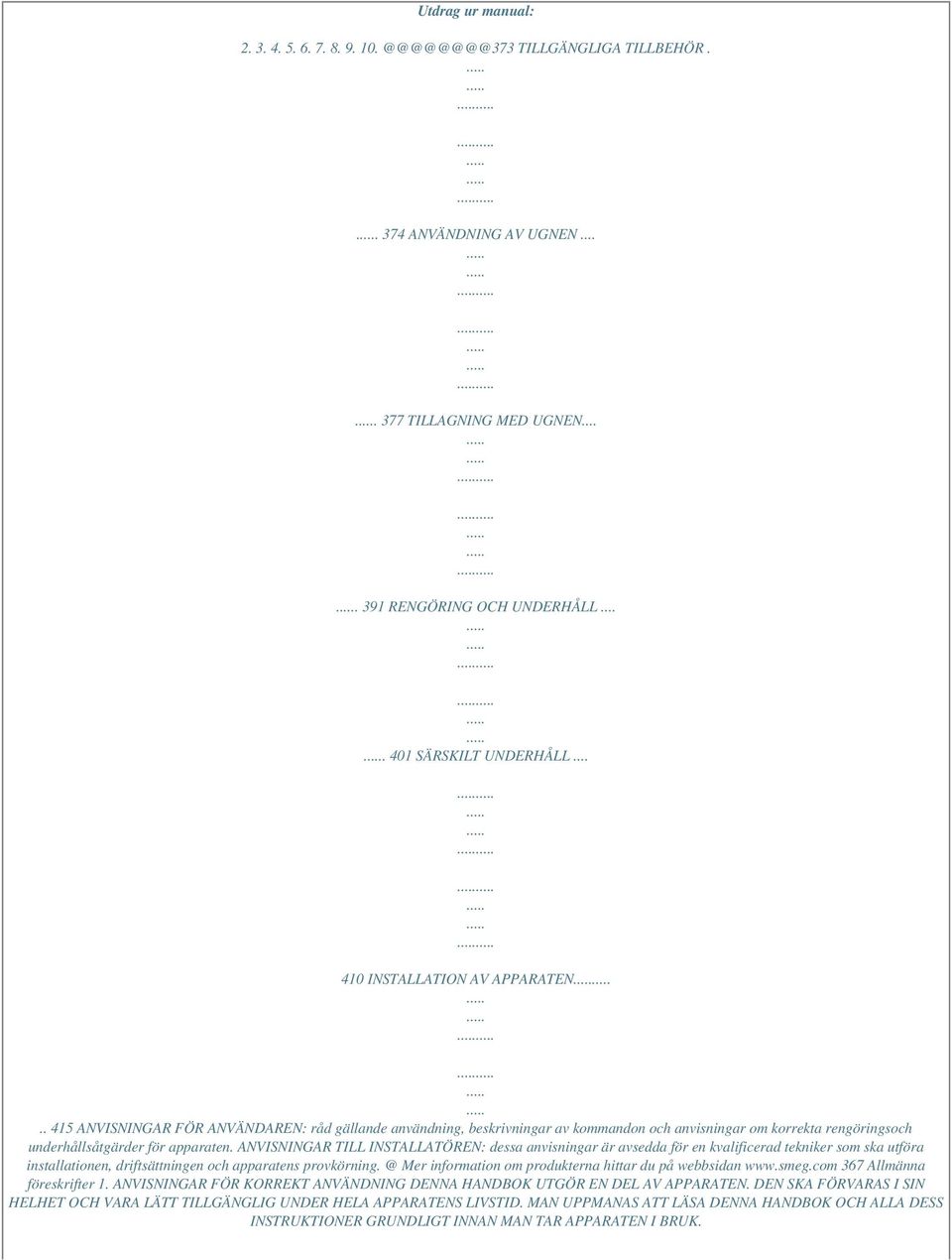

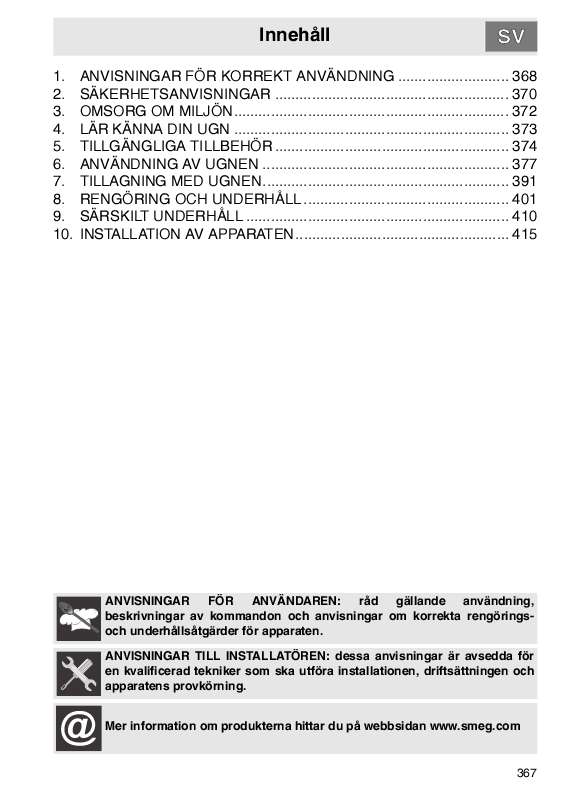

2 Utdrag ur manual: TILLGÄNGLIGA TILLBEHÖR ANVÄNDNING AV UGNEN TILLAGNING MED UGNEN RENGÖRING OCH UNDERHÅLL SÄRSKILT UNDERHÅLL INSTALLATION AV APPARATEN ANVISNINGAR FÖR ANVÄNDAREN: råd gällande användning, beskrivningar av kommandon och anvisningar om korrekta rengöringsoch underhållsåtgärder för apparaten. ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för en kvalificerad tekniker som ska utföra installationen, driftsättningen och apparatens Mer information om produkterna hittar du på webbsidan Allmänna föreskrifter 1. ANVISNINGAR FÖR KORREKT ANVÄNDNING DENNA HANDBOK UTGÖR EN DEL AV APPARATEN. DEN SKA FÖRVARAS I SIN HELHET OCH VARA LÄTT TILLGÄNGLIG UNDER HELA APPARATENS LIVSTID. MAN UPPMANAS ATT LÄSA DENNA HANDBOK OCH ALLA DESS INSTRUKTIONER GRUNDLIGT INNAN MAN TAR APPARATEN I BRUK.

3 INSTALLATIONEN SKA UTFÖRAS AV BEHÖRIG PERSONAL OCH I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR BRUK I HUSHÅLL OCH ÄR UTFORMAD I ENLIGHET MED GÄLLANDE EU-DIREKTIV. APPARATEN HAR TILLVERKATS FÖR FÖLJANDE FUNKTION: TILLAGNING AV MAT. ALL ANNAN ANVÄNDNING ANSES OTILLBÖRLIG. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID EN ANVÄNDNING SOM EJ ANGES HÄR. ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM. DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DESSA DIREKTIV INNEHÅLLER EU-NORMERNA FÖR RETUR OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING. TÄCK INTE ÖVER ÖPPNINGAR VÄRMESPRIDNINGSSPRINGOR. ELLER VENTILATIONSOCH MAN SKA INTE STÖDJA SIG MOT ELLER SITTA PÅ APPARATENS LUCKA NÄR DENNA ÄR ÖPPEN. IDENTIFIKATIONSDEKALEN MED TEKNISKA DATA, SERIENUMMER OCH MÄRKNING SITTER VÄL SYNLIG PÅ APPARATEN. DEKALEN FÅR ALDRIG AVLÄGSNAS. INNAN APPARATEN TAS I BRUK SKA MAN AVLÄGSNA ALL SKYDDSFILM FRÅN DESS UTSIDA OCH INSIDA. SE NOGA TILL ATT INGA FÖREMÅL FASTNAR I UGNENS LUCKA. APPARATEN BLIR MYCKET VARM UNDER ANVÄNDNINGEN. MAN REKOMMENDERAS STARKT ATT ANVÄNDA SÄRSKILDA VÄRMETÅLIGA HANDSKAR VID ALL KONTAKT MED APPARATEN. 368 Allmänna föreskrifter UNDVIK SÅ LÅNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA. ANVÄND VANLIGA ICKE-SLIPANDE PRODUKTER OCH EVENTUELLT VERKTYG AV TRÄ ELLER PLAST. SKÖLJ OMSORGSFULLT OCH EFTERTORKA MED EN MJUK TRASA ELLER ETT SÄMSKSKINN. LÅT INGA MATRESTER SOM INNEHÅLLER SOCKER (T. EX. SYLT) TORKA FAST INNE I UGNEN. UGNENS EMALJBELÄGGNING KAN SKADAS OM RESTERNA FÅR SITTA KVAR FÖR LÄNGE ANVÄND INTE KÖKSKÄRL ELLER BEHÅLLARE I PLASTMATERIAL. DE HÖGA TEMPERATURERNA INNE I UGNEN KAN SMÄLTA SÅDANT MATERIAL OCH ORSAKA SKADOR PÅ APPARATEN. ANVÄND INTE STÄNGDA BURKAR ELLER BEHÅLLARE I APPARATEN. UNDER TILLAGNINGEN KAN ÖVERTRYCK SKAPAS INNE I BEHÅLLAREN VILKET LEDER TILL EXPLOSIONSRISK. LÄMNA INTE APPARATEN OÖVERVAKAD UNDER TILLAGNINGAR SOM KAN FRIGÖRA FETTER ELLER OLJOR. RISK FÖRELIGGER ATT FETTER OCH OLJOR ANTÄNDS. TÄCK INTE ÖVER UGNENS BOTTEN MED ALUMINIUMFOLIE ELLER STANNIOL OCH STÄLL INTE KASTRULLER ELLER PLÅTAR PÅ DEN UNDER TIDEN EN TILLAGNING PÅGÅR FÖR ATT UNDVIKA ATT DEN EMAJERADE YTAN SKADAS. OM PLÅTARNA FORTFARANDE ÄR MYCKET VARMA EFTER EN TILLAGNING SKA MAN INTE HÄLLA VATTEN DIREKT PÅ DEM. VATTENÅNGAN KAN LEDA TILL ALLVARLIGA BRÄNNSKADOR OCH ORSAKA SKADOR PÅ DE EMALJERADE YTORNA. ALL TILLAGNING SKA GÖRAS MED LUCKAN STÄNGD. 369 Allmänna föreskrifter 2. SÄKERHETSANVISNINGAR SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM SÄKERHETSFÖRESKRIFTER FÖR GASOCH ELAPPARATUR SAMT VENTILATIONSKRAV. I DITT INTRESSE OCH FÖR DIN SÄKERHET, ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALLA ELEKTRISKA APPARATER SKA UTFÖRAS AV KVALIFICERAD PERSONAL I ENLIGHET MED GÄLLANDE BESTÄMMELSER. VÅRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE RESULTAT. URKOPPLING AV GAS- OCH ELAPPARATER SKA ALLTID UTFÖRAS AV FACKKUNNIG PERSONAL. INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET. INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÅLLSARBETEN SKA MAN FÖRSÄKRA SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET. NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER. UTTAGET MÅSTE VARA TILLGÄNGLIGT ÄVEN NÄR APPARATEN HAR BYGGTS IN. DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I KABELN. OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT. ELSYSTEMET SKA UTAN UNDANTAG SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM. JORDAS ENLIGT GÄLLANDE OMEDELBART EFTER INSTALLATIONEN SKA MAN GÖRA EN KORT PROVKÖRNING AV APPARATEN, I ENLIGHET MED DE ANVISNINGAR SOM ANGES LÄNGRE FRAM. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS BORT FRÅN ELNÄTET. KONTAKTA DÄREFTER NÄRMASTE SERVICEVERKSTAD. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. SÄTT ALDRIG IN BRÄNNBARA FÖREMÅL I UGNEN: DE KAN ANTÄNDAS OCH FÖRORSAKA BRAND. APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. UNDVIK ATT KOMMA I KONTAKT MED VÄRMEELEMENTEN INNE I UGNEN. ANVÄNDNINGEN AV DENNA APPARAT ÄR INTE TILLÅTEN FÖR PERSONER (INKLUSIVE BARN) MED NEDSATT FYSISK ELLER MENTAL FÖRMÅGA ELLER BRISTFÄLLIG ERFARENHET I ANVÄNDNINGEN AV ELEKTRISKA APPARATER SÅVIDA DE INTE ÄR ÖVERVAKADE ELLER INSTRUERADE AV VUXNA MED ANSVAR FÖR DERAS SÄKERHET. 370 Allmänna föreskrifter LÅT INTE BARN NÄRMA SIG APPARATEN UNDER TIDEN DEN ÄR IGÅNG OCH LÅT DEM INTE HELLER LEKA MED DEN. FÖR INTE IN SPETSIGA METALLFÖREMÅL (BESTICK ELLER VERKTYG) I APPARATENS SPRINGOR. ANVÄND INTE ÅNGA FÖR ATT RENGÖRA APPARATEN. ÅNGAN KAN KOMMA ÅT DE ELEKTRISKA DELARNA OCH SKADA DEM OCH DÄRMED ORSAKA KORTSLUTNING. UTFÖR INGA ÄNDRINGAR PÅ APPARATEN.

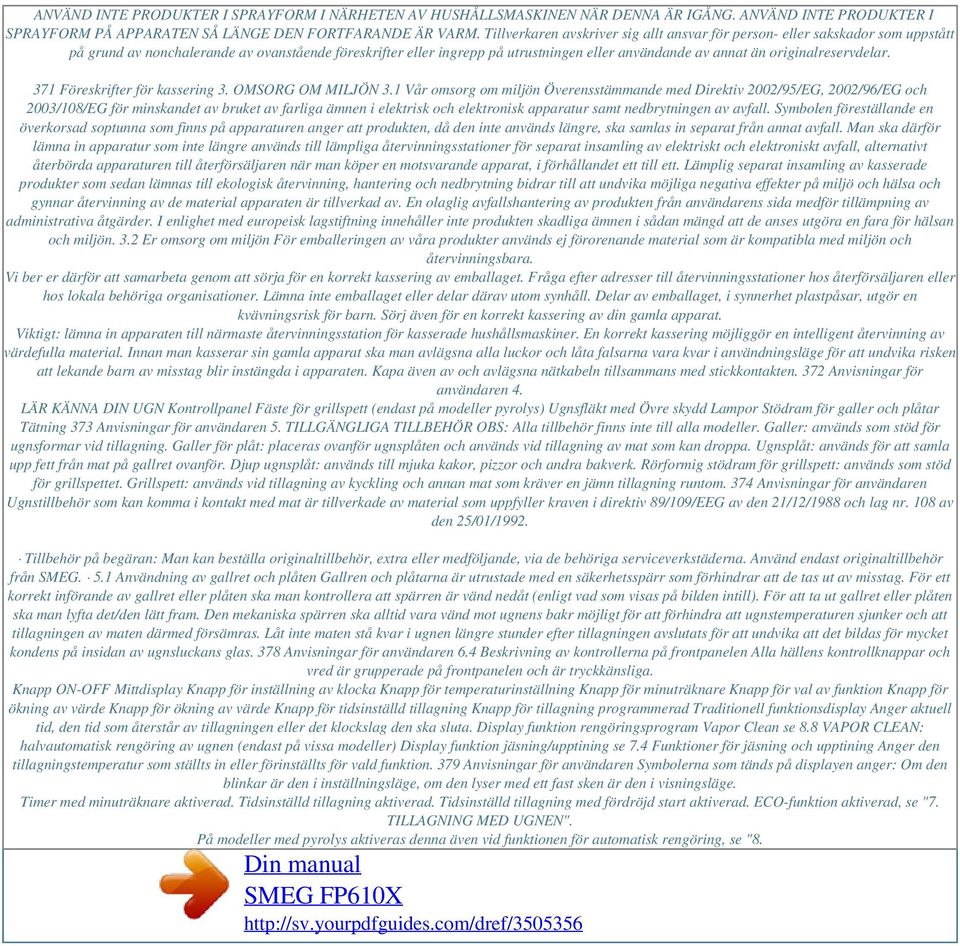

4 ANVÄND INTE PRODUKTER I SPRAYFORM I NÄRHETEN AV HUSHÅLLSMASKINEN NÄR DENNA ÄR IGÅNG. ANVÄND INTE PRODUKTER I SPRAYFORM PÅ APPARATEN SÅ LÄNGE DEN FORTFARANDE ÄR VARM. Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller ingrepp på utrustningen eller användande av annat än originalreservdelar. 371 Föreskrifter för kassering 3. OMSORG OM MILJÖN 3.1 Vår omsorg om miljön Överensstämmande med Direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG för minskandet av bruket av farliga ämnen i elektrisk och elektronisk apparatur samt nedbrytningen av avfall. Symbolen föreställande en överkorsad soptunna som finns på apparaturen anger att produkten, då den inte används längre, ska samlas in separat från annat avfall. Man ska därför lämna in apparatur som inte längre används till lämpliga återvinningsstationer för separat insamling av elektriskt och elektroniskt avfall, alternativt återbörda apparaturen till återförsäljaren när man köper en motsvarande apparat, i förhållandet ett till ett. Lämplig separat insamling av kasserade produkter som sedan lämnas till ekologisk återvinning, hantering och nedbrytning bidrar till att undvika möjliga negativa effekter på miljö och hälsa och gynnar återvinning av de material apparaten är tillverkad av. En olaglig avfallshantering av produkten från användarens sida medför tillämpning av administrativa åtgärder. I enlighet med europeisk lagstiftning innehåller inte produkten skadliga ämnen i sådan mängd att de anses utgöra en fara för hälsan och miljön. 3.2 Er omsorg om miljön För emballeringen av våra produkter används ej förorenande material som är kompatibla med miljön och återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget. Fråga efter adresser till återvinningsstationer hos återförsäljaren eller hos lokala behöriga organisationer. Lämna inte emballaget eller delar därav utom synhåll. Delar av emballaget, i synnerhet plastpåsar, utgör en kvävningsrisk för barn. Sörj även för en korrekt kassering av din gamla apparat. Viktigt: lämna in apparaten till närmaste återvinningsstation för kasserade hushållsmaskiner. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material. Innan man kasserar sin gamla apparat ska man avlägsna alla luckor och låta falsarna vara kvar i användningsläge för att undvika risken att lekande barn av misstag blir instängda i apparaten. Kapa även av och avlägsna nätkabeln tillsammans med stickkontakten. 372 Anvisningar för användaren 4. LÄR KÄNNA DIN UGN Kontrollpanel Fäste för grillspett (endast på modeller pyrolys) Ugnsfläkt med Övre skydd Lampor Stödram för galler och plåtar Tätning 373 Anvisningar för användaren 5. TILLGÄNGLIGA TILLBEHÖR OBS: Alla tillbehör finns inte till alla modeller. Galler: används som stöd för ugnsformar vid tillagning. Galler för plåt: placeras ovanför ugnsplåten och används vid tillagning av mat som kan droppa. Ugnsplåt: används för att samla upp fett från mat på gallret ovanför. Djup ugnsplåt: används till mjuka kakor, pizzor och andra bakverk. Rörformig stödram för grillspett: används som stöd för grillspettet. Grillspett: används vid tillagning av kyckling och annan mat som kräver en jämn tillagning runtom. 374 Anvisningar för användaren Ugnstillbehör som kan komma i kontakt med mat är tillverkade av material som uppfyller kraven i direktiv 89/109/EEG av den 21/12/1988 och lag nr. 108 av den 25/01/1992. Tillbehör på begäran: Man kan beställa originaltillbehör, extra eller medföljande, via de behöriga serviceverkstäderna. Använd endast originaltillbehör från SMEG. 5.1 Användning av gallret och plåten Gallren och plåtarna är utrustade med en säkerhetsspärr som förhindrar att de tas ut av misstag. För ett korrekt införande av gallret eller plåten ska man kontrollera att spärren är vänd nedåt (enligt vad som visas på bilden intill). För att ta ut gallret eller plåten ska man lyfta det/den lätt fram. Den mekaniska spärren ska alltid vara vänd mot ugnens bakr möjligt för att förhindra att ugnstemperaturen sjunker och att tillagningen av maten därmed försämras. Låt inte maten stå kvar i ugnen längre stunder efter tillagningen avslutats för att undvika att det bildas för mycket kondens på insidan av ugnsluckans glas. 378 Anvisningar för användaren 6.4 Beskrivning av kontrollerna på frontpanelen Alla hällens kontrollknappar och vred är grupperade på frontpanelen och är tryckkänsliga. Knapp ON-OFF Mittdisplay Knapp för inställning av klocka Knapp för temperaturinställning Knapp för minuträknare Knapp för val av funktion Knapp för ökning av värde Knapp för ökning av värde Knapp för tidsinställd tillagning Knapp för tillagning programmerad Traditionell funktionsdisplay Anger aktuell tid, den tid som återstår av tillagningen eller det klockslag den ska sluta. Display funktion rengöringsprogram Vapor Clean se 8.8 VAPOR CLEAN: halvautomatisk rengöring av ugnen (endast på vissa modeller) Display funktion jäsning/upptining se 7.4 Funktioner för jäsning och upptining Anger den tillagningstemperatur som ställts in eller förinställts för vald funktion. 379 Anvisningar för användaren Symbolerna som tänds på displayen anger: Om den blinkar är den i inställningsläge, om den lyser med ett fast sken är den i visningsläge. Timer med minuträknare aktiverad. Tidsinställd tillagning aktiverad. Tidsinställd tillagning med fördröjd start aktiverad. ECO-funktion aktiverad, se "7. TILLAGNING MED UGNEN". På modeller med pyrolys aktiveras denna även vid funktionen för automatisk rengöring, se "8.

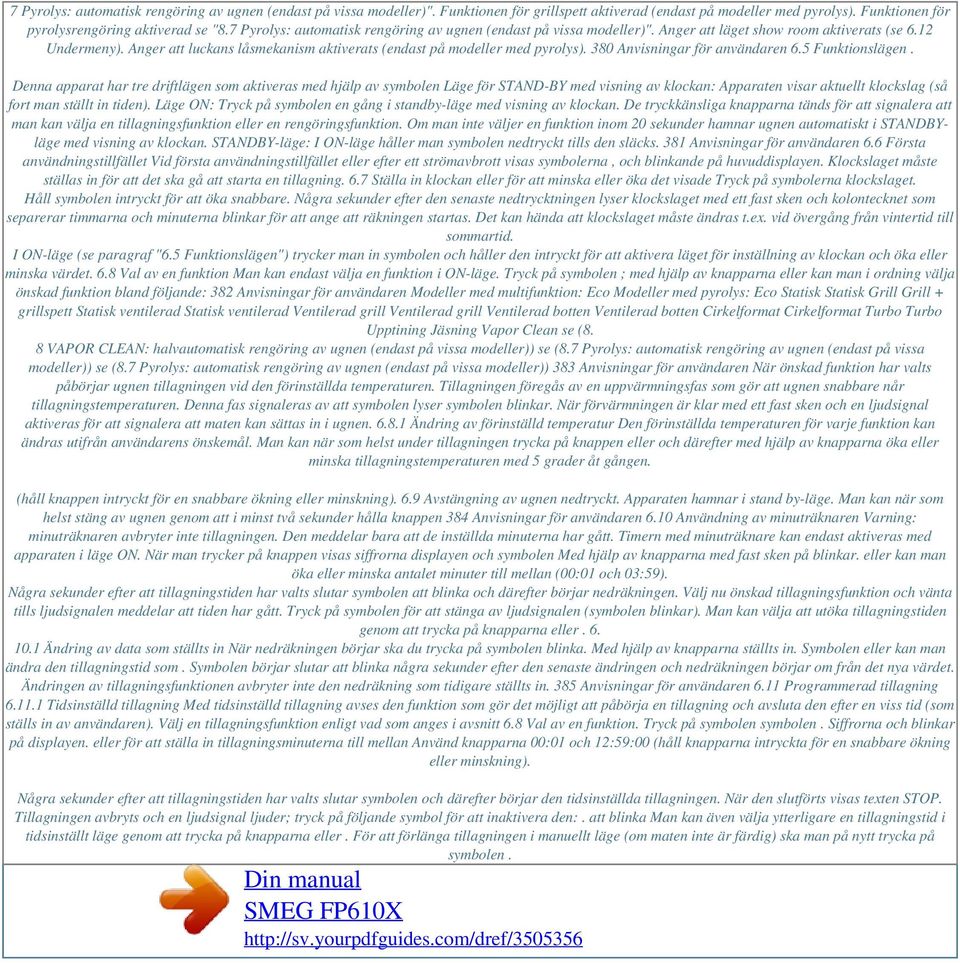

5 7 Pyrolys: automatisk rengöring av ugnen (endast på vissa modeller)". Funktionen för grillspett aktiverad (endast på modeller med pyrolys). Funktionen för pyrolysrengöring aktiverad se "8.7 Pyrolys: automatisk rengöring av ugnen (endast på vissa modeller)". Anger att läget show room aktiverats (se 6.12 Undermeny). Anger att luckans låsmekanism aktiverats (endast på modeller med pyrolys). 380 Anvisningar för användaren 6.5 Funktionslägen. Denna apparat har tre driftlägen som aktiveras med hjälp av symbolen Läge för STAND-BY med visning av klockan: Apparaten visar aktuellt klockslag (så fort man ställt in tiden). Läge ON: Tryck på symbolen en gång i standby-läge med visning av klockan. De tryckkänsliga knapparna tänds för att signalera att man kan välja en tillagningsfunktion eller en rengöringsfunktion. Om man inte väljer en funktion inom 20 sekunder hamnar ugnen automatiskt i STANDBYläge med visning av klockan. STANDBY-läge: I ON-läge håller man symbolen nedtryckt tills den släcks. 381 Anvisningar för användaren 6.6 Första användningstillfället Vid första användningstillfället eller efter ett strömavbrott visas symbolerna, och blinkande på huvuddisplayen. Klockslaget måste ställas in för att det ska gå att starta en tillagning. 6.7 Ställa in klockan eller för att minska eller öka det visade Tryck på symbolerna klockslaget. Håll symbolen intryckt för att öka snabbare. Några sekunder efter den senaste nedtrycktningen lyser klockslaget med ett fast sken och kolontecknet som separerar timmarna och minuterna blinkar för att ange att räkningen startas. Det kan hända att klockslaget måste ändras t.ex. vid övergång från vintertid till sommartid. I ON-läge (se paragraf "6.5 Funktionslägen") trycker man in symbolen och håller den intryckt för att aktivera läget för inställning av klockan och öka eller minska värdet. 6.8 Val av en funktion Man kan endast välja en funktion i ON-läge. Tryck på symbolen ; med hjälp av knapparna eller kan man i ordning välja önskad funktion bland följande: 382 Anvisningar för användaren Modeller med multifunktion: Eco Modeller med pyrolys: Eco Statisk Statisk Grill Grill + grillspett Statisk ventilerad Statisk ventilerad Ventilerad grill Ventilerad grill Ventilerad botten Ventilerad botten Cirkelformat Cirkelformat Turbo Turbo Upptining Jäsning Vapor Clean se (8. 8 VAPOR CLEAN: halvautomatisk rengöring av ugnen (endast på vissa modeller)) se (8.7 Pyrolys: automatisk rengöring av ugnen (endast på vissa modeller)) se (8.7 Pyrolys: automatisk rengöring av ugnen (endast på vissa modeller)) 383 Anvisningar för användaren När önskad funktion har valts påbörjar ugnen tillagningen vid den förinställda temperaturen. Tillagningen föregås av en uppvärmningsfas som gör att ugnen snabbare når tillagningstemperaturen. Denna fas signaleras av att symbolen lyser symbolen blinkar. När förvärmningen är klar med ett fast sken och en ljudsignal aktiveras för att signalera att maten kan sättas in i ugnen Ändring av förinställd temperatur Den förinställda temperaturen för varje funktion kan ändras utifrån användarens önskemål. Man kan när som helst under tillagningen trycka på knappen eller och därefter med hjälp av knapparna öka eller minska tillagningstemperaturen med 5 grader åt gången. (håll knappen intryckt för en snabbare ökning eller minskning). 6.9 Avstängning av ugnen nedtryckt. Apparaten hamnar i stand by-läge. Man kan när som helst stäng av ugnen genom att i minst två sekunder hålla knappen 384 Anvisningar för användaren 6.10 Användning av minuträknaren Varning: minuträknaren avbryter inte tillagningen. Den meddelar bara att de inställda minuterna har gått. Timern med minuträknare kan endast aktiveras med apparaten i läge ON. När man trycker på knappen visas siffrorna displayen och symbolen Med hjälp av knapparna med fast sken på blinkar. eller kan man öka eller minska antalet minuter till mellan (00:01 och 03:59). Några sekunder efter att tillagningstiden har valts slutar symbolen att blinka och därefter börjar nedräkningen. Välj nu önskad tillagningsfunktion och vänta tills ljudsignalen meddelar att tiden har gått. Tryck på symbolen för att stänga av ljudsignalen (symbolen blinkar). Man kan välja att utöka tillagningstiden genom att trycka på knapparna eller Ändring av data som ställts in När nedräkningen börjar ska du trycka på symbolen blinka. Med hjälp av knapparna ställts in. Symbolen eller kan man ändra den tillagningstid som. Symbolen börjar slutar att blinka några sekunder efter den senaste ändringen och nedräkningen börjar om från det nya värdet. Ändringen av tillagningsfunktionen avbryter inte den nedräkning som tidigare ställts in. 385 Anvisningar för användaren 6.11 Programmerad tillagning Tidsinställd tillagning Med tidsinställd tillagning avses den funktion som gör det möjligt att påbörja en tillagning och avsluta den efter en viss tid (som ställs in av användaren). Välj en tillagningsfunktion enligt vad som anges i avsnitt 6.8 Val av en funktion. Tryck på symbolen symbolen. Siffrorna och blinkar på displayen. eller för att ställa in tillagningsminuterna till mellan Använd knapparna 00:01 och 12:59:00 (håll knapparna intryckta för en snabbare ökning eller minskning). Några sekunder efter att tillagningstiden har valts slutar symbolen och därefter börjar den tidsinställda tillagningen. När den slutförts visas texten STOP. Tillagningen avbryts och en ljudsignal ljuder; tryck på följande symbol för att inaktivera den:. att blinka Man kan även välja ytterligare en tillagningstid i tidsinställt läge genom att trycka på knapparna eller. För att förlänga tillagningen i manuellt läge (om maten inte är färdig) ska man på nytt trycka på symbolen.

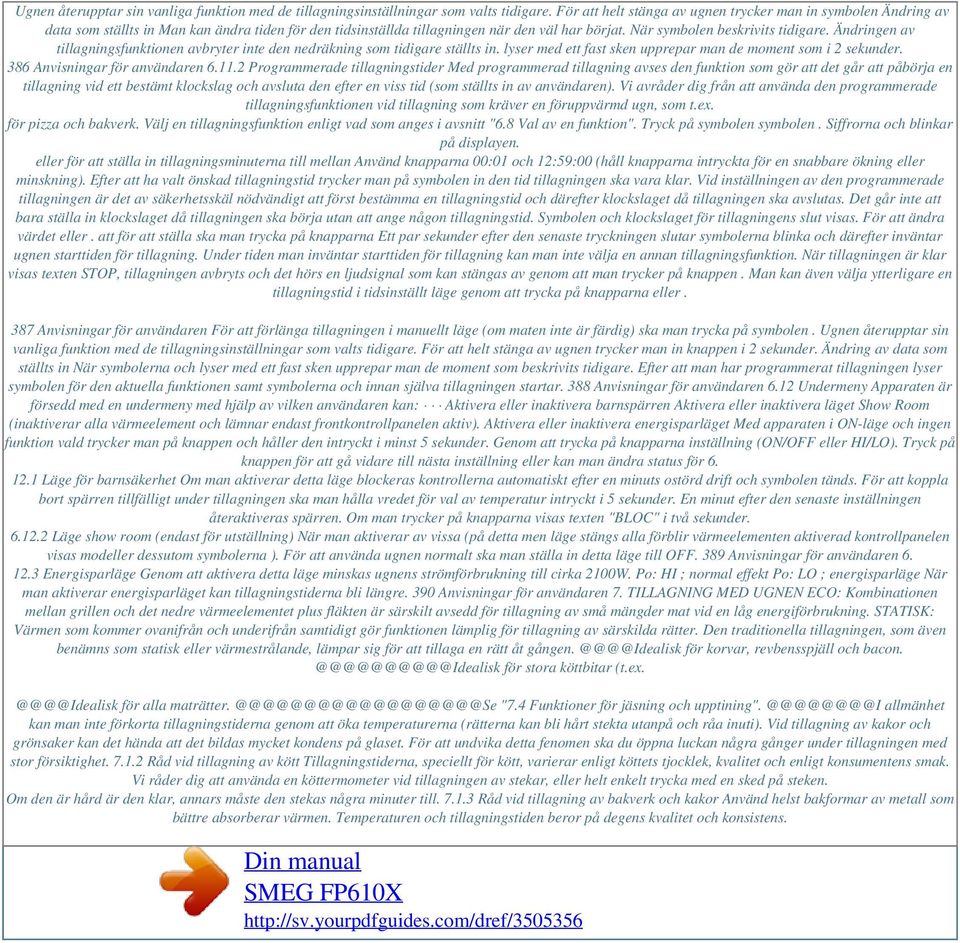

6 Ugnen återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare. För att helt stänga av ugnen trycker man in symbolen Ändring av data som ställts in Man kan ändra tiden för den tidsinställda tillagningen när den väl har börjat. När symbolen beskrivits tidigare. Ändringen av tillagningsfunktionen avbryter inte den nedräkning som tidigare ställts in. lyser med ett fast sken upprepar man de moment som i 2 sekunder. 386 Anvisningar för användaren Programmerade tillagningstider Med programmerad tillagning avses den funktion som gör att det går att påbörja en tillagning vid ett bestämt klockslag och avsluta den efter en viss tid (som ställts in av användaren). Vi avråder dig från att använda den programmerade tillagningsfunktionen vid tillagning som kräver en föruppvärmd ugn, som t.ex. för pizza och bakverk. Välj en tillagningsfunktion enligt vad som anges i avsnitt "6.8 Val av en funktion". Tryck på symbolen symbolen. Siffrorna och blinkar på displayen. eller för att ställa in tillagningsminuterna till mellan Använd knapparna 00:01 och 12:59:00 (håll knapparna intryckta för en snabbare ökning eller minskning). Efter att ha valt önskad tillagningstid trycker man på symbolen in den tid tillagningen ska vara klar. Vid inställningen av den programmerade tillagningen är det av säkerhetsskäl nödvändigt att först bestämma en tillagningstid och därefter klockslaget då tillagningen ska avslutas. Det går inte att bara ställa in klockslaget då tillagningen ska börja utan att ange någon tillagningstid. Symbolen och klockslaget för tillagningens slut visas. För att ändra värdet eller. att för att ställa ska man trycka på knapparna Ett par sekunder efter den senaste tryckningen slutar symbolerna blinka och därefter inväntar ugnen starttiden för tillagning. Under tiden man inväntar starttiden för tillagning kan man inte välja en annan tillagningsfunktion. När tillagningen är klar visas texten STOP, tillagningen avbryts och det hörs en ljudsignal som kan stängas av genom att man trycker på knappen. Man kan även välja ytterligare en tillagningstid i tidsinställt läge genom att trycka på knapparna eller. 387 Anvisningar för användaren För att förlänga tillagningen i manuellt läge (om maten inte är färdig) ska man trycka på symbolen. Ugnen återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare. För att helt stänga av ugnen trycker man in knappen i 2 sekunder. Ändring av data som ställts in När symbolerna och lyser med ett fast sken upprepar man de moment som beskrivits tidigare. Efter att man har programmerat tillagningen lyser symbolen för den aktuella funktionen samt symbolerna och innan själva tillagningen startar. 388 Anvisningar för användaren 6.12 Undermeny Apparaten är försedd med en undermeny med hjälp av vilken användaren kan: Aktivera eller inaktivera barnspärren Aktivera eller inaktivera läget Show Room (inaktiverar alla värmeelement och lämnar endast frontkontrollpanelen aktiv). Aktivera eller inaktivera energisparläget Med apparaten i ON-läge och ingen funktion vald trycker man på knappen och håller den intryckt i minst 5 sekunder. Genom att trycka på knapparna inställning (ON/OFF eller HI/LO). Tryck på knappen för att gå vidare till nästa inställning eller kan man ändra status för Läge för barnsäkerhet Om man aktiverar detta läge blockeras kontrollerna automatiskt efter en minuts ostörd drift och symbolen tänds. För att koppla bort spärren tillfälligt under tillagningen ska man hålla vredet för val av temperatur intryckt i 5 sekunder. En minut efter den senaste inställningen återaktiveras spärren. Om man trycker på knapparna visas texten "BLOC" i två sekunder Läge show room (endast för utställning) När man aktiverar av vissa (på detta men läge stängs alla förblir värmeelementen aktiverad kontrollpanelen visas modeller dessutom symbolerna ). För att använda ugnen normalt ska man ställa in detta läge till OFF. 389 Anvisningar för användaren Energisparläge Genom att aktivera detta läge minskas ugnens strömförbrukning till cirka 2100W. Po: HI ; normal effekt Po: LO ; energisparläge När man aktiverar energisparläget kan tillagningstiderna bli längre. 390 Anvisningar för användaren 7. TILLAGNING MED UGNEN ECO: Kombinationen mellan grillen och det nedre värmeelementet plus fläkten är särskilt avsedd för tillagning av små mängder mat vid en låg energiförbrukning. STATISK: Värmen som kommer ovanifrån och underifrån samtidigt gör funktionen lämplig för tillagning av särskilda rätter. Den traditionella tillagningen, som även benämns som statisk eller värmestrålande, lämpar sig för att tillaga en rätt åt för korvar, revbensspjäll och för stora köttbitar för alla "7.4 Funktioner för jäsning och allmänhet kan man inte förkorta tillagningstiderna genom att öka temperaturerna (rätterna kan bli hårt stekta utanpå och råa inuti). Vid tillagning av kakor och grönsaker kan det hända att det bildas mycket kondens på glaset. För att undvika detta fenomen ska du öppna luckan några gånger under tillagningen med stor försiktighet Råd vid tillagning av kött Tillagningstiderna, speciellt för kött, varierar enligt köttets tjocklek, kvalitet och enligt konsumentens smak. Vi råder dig att använda en köttermometer vid tillagningen av stekar, eller helt enkelt trycka med en sked på steken. Om den är hård är den klar, annars måste den stekas några minuter till Råd vid tillagning av bakverk och kakor Använd helst bakformar av metall som bättre absorberar värmen. Temperaturen och tillagningstiden beror på degens kvalitet och konsistens.

7 Kontrollera om bakverket är gräddat inuti: när tillagningen avslutats sticker man in en tandpetare där bakverket är som högst. Om tandpetaren är torr när man tar ut den är kakan klar. Om bakverket sjunker ihop när man tar ut det ur ugnen ska man nästa gång sänka temperaturen med cirka 10 C och eventuellt välja en längre tillagningstid. 393 Anvisningar för användaren Råd vid upptining och jäsning Vi råder dig att placera fryst mat i en behållare utan lock på ugnens första fals. Maten ska tinas utan förpackning. Placera livsmedlen som ska tinas jämnt och undvik att överlappa dem. Vid upptining av kött rekommenderas man att använda ett galler som placeras vid den andra falsen på vilket man kan lägga maten, och en plåt som placeras vid den första falsen. På detta sätt kommer maten inte i kontakt med vätskan som bildas vid upptiningen. De ömtåligaste delarna kan täckas med aluminiumfolie. Det rekommenderas att ställa en långpanna med vatten på ugnsbottnen för en bättre jäsning Råd vid tillagning med Grill och Ventilerad grill Med funktionen Grill kan man ställa in köttet redan innan ugnen värmts upp; man rekommenderas dock att föruppvärma ugnen om man önskar ändra tillagningens effekt. Om man använder funktionen Ventilerad grill ugnen innan man startar grillningen. Om man aktiverat energisparläget (se Energisparläge) ska man endast placera mat vid grillens mitt. ska man däremot värma upp 394 Anvisningar för användaren 7.2 Spara energi För att spara energi vid användningen av apparaten kan man vidta följande åtgärder: Avbryt tillagningen ett par minuter innan den tid som normalt krävs. Tillagningen fortsätter de resterande minuterna med hjälp av den värme som skapats inne i ugnen. Öppna luckan så sällan som möjligt för att undvika att värmen släpps ut. Stäng av de inre ugnslamporna under tillagning (se Invändig ugnslampa). När man inte använder ugnen kan man helt stänga av den genom att ställa den i stand by-läge (se 6.5 Funktionslägen). Använd funktionen ECO som är avsedd för tillagning av små mängder mat. Aktivera energisparläget (se Energisparläge) Se till att ugnens insida alltid är väl rengjord. 395 Anvisningar för användaren 7.3 MATRÄTTER Tillagningstabeller FUNKTION SMÅRÄTTER LASAGNE UGNSBAKAD PASTA KÖTT KALVSTEK FRANSYSKA BOGSTEK STEKT KANIN KALKONBRÖST FLÄSKSTEK UGNSSTEKT KYCKLING KÖTT ATT GRILLA FLÄSKKOTLETT FLÄSKFILE OXFILE LEVER KORVAR KÖTTBULLAR 396 Statisk Statisk Statisk ventilerad Statisk ventilerad Turbo Cirkelformat Statisk ventilerad Turbo Turbo Ventilerad grill Grill (endast på modeller med pyrolys) Grill (endast på modeller med pyrolys) Ventilerad grill Ventilerad grill Grill Anvisningar för användaren PLACERING FALS NERIFRÅN TEMPERATUR C TID I MINUTER FÖRSTA SIDAN ANDRA SIDAN Anvisningar för användaren MATRÄTTER FUNKTION GRILLSPETT KYCKLING FISK LAXÖRING PIZZA BRÖD FOCACCIA DESSERTER SOCKERKAKA PAJ SMÅKAKOR FYLLDA TORTELLINI PARADISKAKA PETITS CHOUX TÅRTBOTTEN RISKAKA BRIOCHER Statisk ventilerad Statisk ventilerad Cirkelformat Turbo Statisk ventilerad Turbo Cirkelformat Turbo Cirkelformat Statisk ventilerad Statisk ventilerad Cirkelformat Turbo Grillspett (endast på modeller med pyrolys) Tiderna som anges i följande tabeller inkluderar inte föruppvärmningstider och är endast ungefärliga. Föruppvärm alltid ugnen och sätt in rätterna när symbolen fast sken. 398 lyser med ett Anvisningar för användaren PLACERING FALS NERIFRÅN TEMPERATUR C TID I MINUTER På stång Anvisningar för användaren 7.4 Funktioner för jäsning och upptining Valet av temperatur avgör om man tinar eller jäser, i enlighet med tabellen nedan. Temperatur ( C) Funktion Upptining Jäsning Läge nerifrån 1 1 Tid i minuter Enligt mängden 400 Anvisningar för användaren 8. RENGÖRING OCH UNDERHÅLL ANVÄND INTE ÅNGA FÖR ATT RENGÖRA APPARATEN. Man rekommenderas att använda rengöringsprodukter från SMEG. 8.1 Rengöring av rostfritt stål För att hålla det rostfria stålet snyggt ska det rengöras regelbundet efter användande. Låt det svalna av först. 8.2 Rengöring av frostat glas För att hålla ytorna i frostat glas snygga ska man rengöra dem regelbundet efter varje användning av ugnen. Låt det svalna av först. 8.3 Vanlig daglig rengöring För att rengöra ytorna och bevara deras skick ska endast särskilda produkter som inte innehåller slipmedel eller klorinbaserade syror användas. Gör på följande sätt: häll ut medlet på en fuktig trasa och torka av ytan. Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa. 8.4 Matstänk eller rester Undvik så långt det går att använda stålull eller vassa skrapor: de skadar ytorna. Använd vanliga icke-slipande produkter och vid behov verktyg av trä eller plast. Skölj omsorgsfullt och eftertorka med en mjuk trasa eller en mikrofibertrasa. Låt inte rester av sockerhaltig mat (t. ex. sylt) sitta kvar inne i ugnen. Emaljbeläggningen i ugnen kan skadas om resterna får sitta kvar för länge. 401 Anvisningar för användaren 8.5 Rengöring av ugnsluckans glas De bör alltid hållas rena. Använd hushållspapper. Om fläckarna är envisa kan man rengöra med en fuktad svamp och vanligt rengöringsmedel. Använd inte rengöringsmedel med slipmedel eller korroderande ämnen för att rengöra ugnsluckans glas.

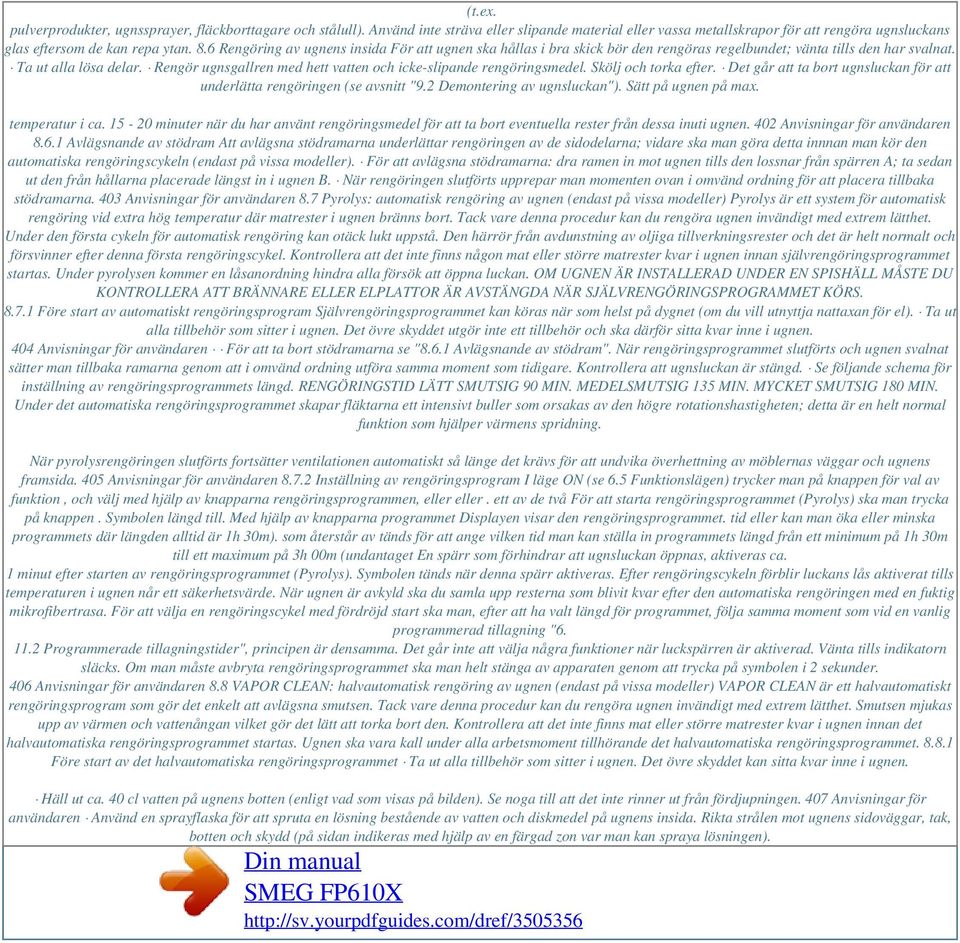

8 (t.ex. pulverprodukter, ugnssprayer, fläckborttagare och stålull). Använd inte sträva eller slipande material eller vassa metallskrapor för att rengöra ugnsluckans glas eftersom de kan repa ytan. 8.6 Rengöring av ugnens insida För att ugnen ska hållas i bra skick bör den rengöras regelbundet; vänta tills den har svalnat. Ta ut alla lösa delar. Rengör ugnsgallren med hett vatten och icke-slipande rengöringsmedel. Skölj och torka efter. Det går att ta bort ugnsluckan för att underlätta rengöringen (se avsnitt "9.2 Demontering av ugnsluckan"). Sätt på ugnen på max. temperatur i ca minuter när du har använt rengöringsmedel för att ta bort eventuella rester från dessa inuti ugnen. 402 Anvisningar för användaren Avlägsnande av stödram Att avlägsna stödramarna underlättar rengöringen av de sidodelarna; vidare ska man göra detta innnan man kör den automatiska rengöringscykeln (endast på vissa modeller). För att avlägsna stödramarna: dra ramen in mot ugnen tills den lossnar från spärren A; ta sedan ut den från hållarna placerade längst in i ugnen B. När rengöringen slutförts upprepar man momenten ovan i omvänd ordning för att placera tillbaka stödramarna. 403 Anvisningar för användaren 8.7 Pyrolys: automatisk rengöring av ugnen (endast på vissa modeller) Pyrolys är ett system för automatisk rengöring vid extra hög temperatur där matrester i ugnen bränns bort. Tack vare denna procedur kan du rengöra ugnen invändigt med extrem lätthet. Under den första cykeln för automatisk rengöring kan otäck lukt uppstå. Den härrör från avdunstning av oljiga tillverkningsrester och det är helt normalt och försvinner efter denna första rengöringscykel. Kontrollera att det inte finns någon mat eller större matrester kvar i ugnen innan självrengöringsprogrammet startas. Under pyrolysen kommer en låsanordning hindra alla försök att öppna luckan. OM UGNEN ÄR INSTALLERAD UNDER EN SPISHÄLL MÅSTE DU KONTROLLERA ATT BRÄNNARE ELLER ELPLATTOR ÄR AVSTÄNGDA NÄR SJÄLVRENGÖRINGSPROGRAMMET KÖRS Före start av automatiskt rengöringsprogram Självrengöringsprogrammet kan köras när som helst på dygnet (om du vill utnyttja nattaxan för el). Ta ut alla tillbehör som sitter i ugnen. Det övre skyddet utgör inte ett tillbehör och ska därför sitta kvar inne i ugnen. 404 Anvisningar för användaren För att ta bort stödramarna se "8.6.1 Avlägsnande av stödram". När rengöringsprogrammet slutförts och ugnen svalnat sätter man tillbaka ramarna genom att i omvänd ordning utföra samma moment som tidigare. Kontrollera att ugnsluckan är stängd. Se följande schema för inställning av rengöringsprogrammets längd. RENGÖRINGSTID LÄTT SMUTSIG 90 MIN. MEDELSMUTSIG 135 MIN. MYCKET SMUTSIG 180 MIN. Under det automatiska rengöringsprogrammet skapar fläktarna ett intensivt buller som orsakas av den högre rotationshastigheten; detta är en helt normal funktion som hjälper värmens spridning. När pyrolysrengöringen slutförts fortsätter ventilationen automatiskt så länge det krävs för att undvika överhettning av möblernas väggar och ugnens framsida. 405 Anvisningar för användaren Inställning av rengöringsprogram I läge ON (se 6.5 Funktionslägen) trycker man på knappen för val av funktion, och välj med hjälp av knapparna rengöringsprogrammen, eller eller. ett av de två För att starta rengöringsprogrammet (Pyrolys) ska man trycka på knappen. Symbolen längd till. Med hjälp av knapparna programmet Displayen visar den rengöringsprogrammet. tid eller kan man öka eller minska programmets där längden alltid är 1h 30m). som återstår av tänds för att ange vilken tid man kan ställa in programmets längd från ett minimum på 1h 30m till ett maximum på 3h 00m (undantaget En spärr som förhindrar att ugnsluckan öppnas, aktiveras ca. 1 minut efter starten av rengöringsprogrammet (Pyrolys). Symbolen tänds när denna spärr aktiveras. Efter rengöringscykeln förblir luckans lås aktiverat tills temperaturen i ugnen når ett säkerhetsvärde. När ugnen är avkyld ska du samla upp resterna som blivit kvar efter den automatiska rengöringen med en fuktig mikrofibertrasa. För att välja en rengöringscykel med fördröjd start ska man, efter att ha valt längd för programmet, följa samma moment som vid en vanlig programmerad tillagning " Programmerade tillagningstider", principen är densamma. Det går inte att välja några funktioner när luckspärren är aktiverad. Vänta tills indikatorn släcks. Om man måste avbryta rengöringsprogrammet ska man helt stänga av apparaten genom att trycka på symbolen i 2 sekunder. 406 Anvisningar för användaren 8.8 VAPOR CLEAN: halvautomatisk rengöring av ugnen (endast på vissa modeller) VAPOR CLEAN är ett halvautomatiskt rengöringsprogram som gör det enkelt att avlägsna smutsen. Tack vare denna procedur kan du rengöra ugnen invändigt med extrem lätthet. Smutsen mjukas upp av värmen och vattenångan vilket gör det lätt att torka bort den. Kontrollera att det inte finns mat eller större matrester kvar i ugnen innan det halvautomatiska rengöringsprogrammet startas. Ugnen ska vara kall under alla arbetsmoment tillhörande det halvautomatiska rengöringsprogrammet Före start av det halvautomatiska rengöringsprogrammet Ta ut alla tillbehör som sitter i ugnen. Det övre skyddet kan sitta kvar inne i ugnen. Häll ut ca. 40 cl vatten på ugnens botten (enligt vad som visas på bilden). Se noga till att det inte rinner ut från fördjupningen. 407 Anvisningar för användaren Använd en sprayflaska för att spruta en lösning bestående av vatten och diskmedel på ugnens insida. Rikta strålen mot ugnens sidoväggar, tak, botten och skydd (på sidan indikeras med hjälp av en färgad zon var man kan spraya lösningen).

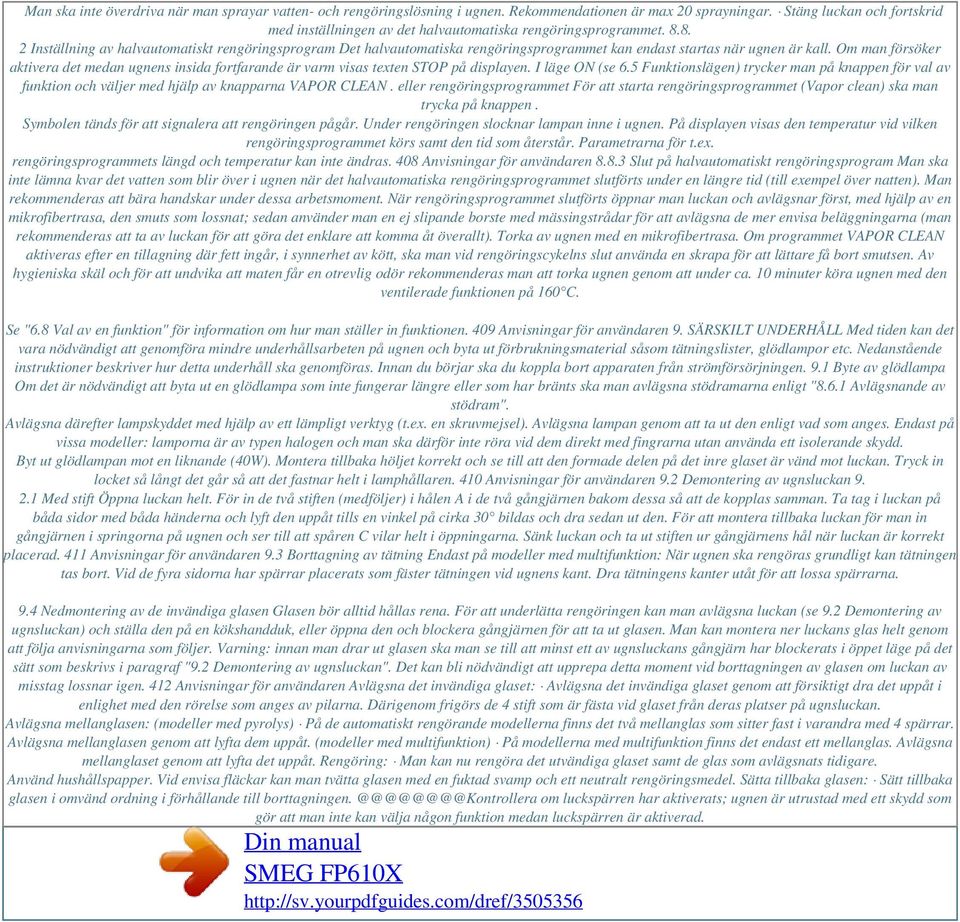

9 Man ska inte överdriva när man sprayar vatten- och rengöringslösning i ugnen. Rekommendationen är max 20 sprayningar. Stäng luckan och fortskrid med inställningen av det halvautomatiska rengöringsprogrammet Inställning av halvautomatiskt rengöringsprogram Det halvautomatiska rengöringsprogrammet kan endast startas när ugnen är kall. Om man försöker aktivera det medan ugnens insida fortfarande är varm visas texten STOP på displayen. I läge ON (se 6.5 Funktionslägen) trycker man på knappen för val av funktion och väljer med hjälp av knapparna VAPOR CLEAN. eller rengöringsprogrammet För att starta rengöringsprogrammet (Vapor clean) ska man trycka på knappen. Symbolen tänds för att signalera att rengöringen pågår. Under rengöringen slocknar lampan inne i ugnen. På displayen visas den temperatur vid vilken rengöringsprogrammet körs samt den tid som återstår. Parametrarna för t.ex. rengöringsprogrammets längd och temperatur kan inte ändras. 408 Anvisningar för användaren Slut på halvautomatiskt rengöringsprogram Man ska inte lämna kvar det vatten som blir över i ugnen när det halvautomatiska rengöringsprogrammet slutförts under en längre tid (till exempel över natten). Man rekommenderas att bära handskar under dessa arbetsmoment. När rengöringsprogrammet slutförts öppnar man luckan och avlägsnar först, med hjälp av en mikrofibertrasa, den smuts som lossnat; sedan använder man en ej slipande borste med mässingstrådar för att avlägsna de mer envisa beläggningarna (man rekommenderas att ta av luckan för att göra det enklare att komma åt överallt). Torka av ugnen med en mikrofibertrasa. Om programmet VAPOR CLEAN aktiveras efter en tillagning där fett ingår, i synnerhet av kött, ska man vid rengöringscykelns slut använda en skrapa för att lättare få bort smutsen. Av hygieniska skäl och för att undvika att maten får en otrevlig odör rekommenderas man att torka ugnen genom att under ca. 10 minuter köra ugnen med den ventilerade funktionen på 160 C. Se "6.8 Val av en funktion" för information om hur man ställer in funktionen. 409 Anvisningar för användaren 9. SÄRSKILT UNDERHÅLL Med tiden kan det vara nödvändigt att genomföra mindre underhållsarbeten på ugnen och byta ut förbrukningsmaterial såsom tätningslister, glödlampor etc. Nedanstående instruktioner beskriver hur detta underhåll ska genomföras. Innan du börjar ska du koppla bort apparaten från strömförsörjningen. 9.1 Byte av glödlampa Om det är nödvändigt att byta ut en glödlampa som inte fungerar längre eller som har bränts ska man avlägsna stödramarna enligt "8.6.1 Avlägsnande av stödram". Avlägsna därefter lampskyddet med hjälp av ett lämpligt verktyg (t.ex. en skruvmejsel). Avlägsna lampan genom att ta ut den enligt vad som anges. Endast på vissa modeller: lamporna är av typen halogen och man ska därför inte röra vid dem direkt med fingrarna utan använda ett isolerande skydd. Byt ut glödlampan mot en liknande (40W). Montera tillbaka höljet korrekt och se till att den formade delen på det inre glaset är vänd mot luckan. Tryck in locket så långt det går så att det fastnar helt i lamphållaren. 410 Anvisningar för användaren 9.2 Demontering av ugnsluckan Med stift Öppna luckan helt. För in de två stiften (medföljer) i hålen A i de två gångjärnen bakom dessa så att de kopplas samman. Ta tag i luckan på båda sidor med båda händerna och lyft den uppåt tills en vinkel på cirka 30 bildas och dra sedan ut den. För att montera tillbaka luckan för man in gångjärnen i springorna på ugnen och ser till att spåren C vilar helt i öppningarna. Sänk luckan och ta ut stiften ur gångjärnens hål när luckan är korrekt placerad. 411 Anvisningar för användaren 9.3 Borttagning av tätning Endast på modeller med multifunktion: När ugnen ska rengöras grundligt kan tätningen tas bort. Vid de fyra sidorna har spärrar placerats som fäster tätningen vid ugnens kant. Dra tätningens kanter utåt för att lossa spärrarna. 9.4 Nedmontering av de invändiga glasen Glasen bör alltid hållas rena. För att underlätta rengöringen kan man avlägsna luckan (se 9.2 Demontering av ugnsluckan) och ställa den på en kökshandduk, eller öppna den och blockera gångjärnen för att ta ut glasen. Man kan montera ner luckans glas helt genom att följa anvisningarna som följer. Varning: innan man drar ut glasen ska man se till att minst ett av ugnsluckans gångjärn har blockerats i öppet läge på det sätt som beskrivs i paragraf "9.2 Demontering av ugnsluckan". Det kan bli nödvändigt att upprepa detta moment vid borttagningen av glasen om luckan av misstag lossnar igen. 412 Anvisningar för användaren Avlägsna det invändiga glaset: Avlägsna det invändiga glaset genom att försiktigt dra det uppåt i enlighet med den rörelse som anges av pilarna. Därigenom frigörs de 4 stift som är fästa vid glaset från deras platser på ugnsluckan. Avlägsna mellanglasen: (modeller med pyrolys) På de automatiskt rengörande modellerna finns det två mellanglas som sitter fast i varandra med 4 spärrar. Avlägsna mellanglasen genom att lyfta dem uppåt. (modeller med multifunktion) På modellerna med multifunktion finns det endast ett mellanglas. Avlägsna mellanglaset genom att lyfta det uppåt. Rengöring: Man kan nu rengöra det utvändiga glaset samt de glas som avlägsnats tidigare. Använd hushållspapper. Vid envisa fläckar kan man tvätta glasen med en fuktad svamp och ett neutralt rengöringsmedel. Sätta tillbaka glasen: Sätt tillbaka glasen i omvänd ordning i förhållande till om luckspärren har aktiverats; ugnen är utrustad med ett skydd som gör att man inte kan välja någon funktion medan luckspärren är aktiverad.

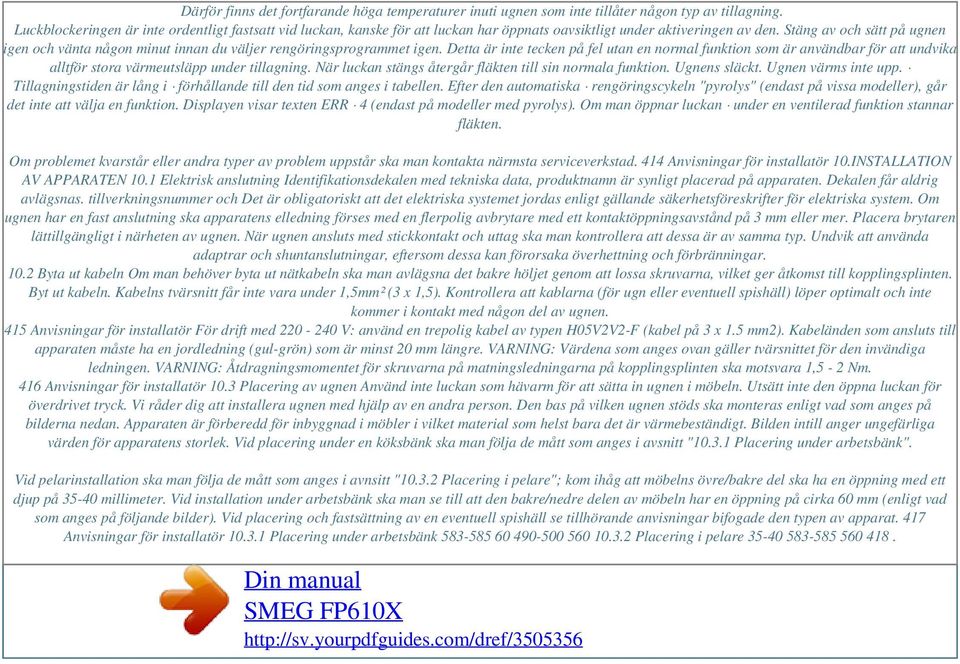

10 Powered by TCPDF ( Därför finns det fortfarande höga temperaturer inuti ugnen som inte tillåter någon typ av tillagning. Luckblockeringen är inte ordentligt fastsatt vid luckan, kanske för att luckan har öppnats oavsiktligt under aktiveringen av den. Stäng av och sätt på ugnen igen och vänta någon minut innan du väljer rengöringsprogrammet igen. Detta är inte tecken på fel utan en normal funktion som är användbar för att undvika alltför stora värmeutsläpp under tillagning. När luckan stängs återgår fläkten till sin normala funktion. Ugnens släckt. Ugnen värms inte upp. Tillagningstiden är lång i förhållande till den tid som anges i tabellen. Efter den automatiska rengöringscykeln "pyrolys" (endast på vissa modeller), går det inte att välja en funktion. Displayen visar texten ERR 4 (endast på modeller med pyrolys). Om man öppnar luckan under en ventilerad funktion stannar fläkten. Om problemet kvarstår eller andra typer av problem uppstår ska man kontakta närmsta serviceverkstad. 414 Anvisningar för installatör 10.INSTALLATION AV APPARATEN 10.1 Elektrisk anslutning Identifikationsdekalen med tekniska data, produktnamn är synligt placerad på apparaten. Dekalen får aldrig avlägsnas. tillverkningsnummer och Det är obligatoriskt att det elektriska systemet jordas enligt gällande säkerhetsföreskrifter för elektriska system. Om ugnen har en fast anslutning ska apparatens elledning förses med en flerpolig avbrytare med ett kontaktöppningsavstånd på 3 mm eller mer. Placera brytaren lättillgängligt i närheten av ugnen. När ugnen ansluts med stickkontakt och uttag ska man kontrollera att dessa är av samma typ. Undvik att använda adaptrar och shuntanslutningar, eftersom dessa kan förorsaka överhettning och förbränningar Byta ut kabeln Om man behöver byta ut nätkabeln ska man avlägsna det bakre höljet genom att lossa skruvarna, vilket ger åtkomst till kopplingsplinten. Byt ut kabeln. Kabelns tvärsnitt får inte vara under 1,5mm² (3 x 1,5). Kontrollera att kablarna (för ugn eller eventuell spishäll) löper optimalt och inte kommer i kontakt med någon del av ugnen. 415 Anvisningar för installatör För drift med V: använd en trepolig kabel av typen H05V2V2-F (kabel på 3 x 1.5 mm2). Kabeländen som ansluts till apparaten måste ha en jordledning (gul-grön) som är minst 20 mm längre. VARNING: Värdena som anges ovan gäller tvärsnittet för den invändiga ledningen. VARNING: Åtdragningsmomentet för skruvarna på matningsledningarna på kopplingsplinten ska motsvara 1,5-2 Nm. 416 Anvisningar för installatör 10.3 Placering av ugnen Använd inte luckan som hävarm för att sätta in ugnen i möbeln. Utsätt inte den öppna luckan för överdrivet tryck. Vi råder dig att installera ugnen med hjälp av en andra person. Den bas på vilken ugnen stöds ska monteras enligt vad som anges på bilderna nedan. Apparaten är förberedd för inbyggnad i möbler i vilket material som helst bara det är värmebeständigt. Bilden intill anger ungefärliga värden för apparatens storlek. Vid placering under en köksbänk ska man följa de mått som anges i avsnitt " Placering under arbetsbänk". Vid pelarinstallation ska man följa de mått som anges i avnsitt " Placering i pelare"; kom ihåg att möbelns övre/bakre del ska ha en öppning med ett djup på millimeter. Vid installation under arbetsbänk ska man se till att den bakre/nedre delen av möbeln har en öppning på cirka 60 mm (enligt vad som anges på följande bilder). Vid placering och fastsättning av en eventuell spishäll se tillhörande anvisningar bifogade den typen av apparat. 417 Anvisningar för installatör Placering under arbetsbänk Placering i pelare
