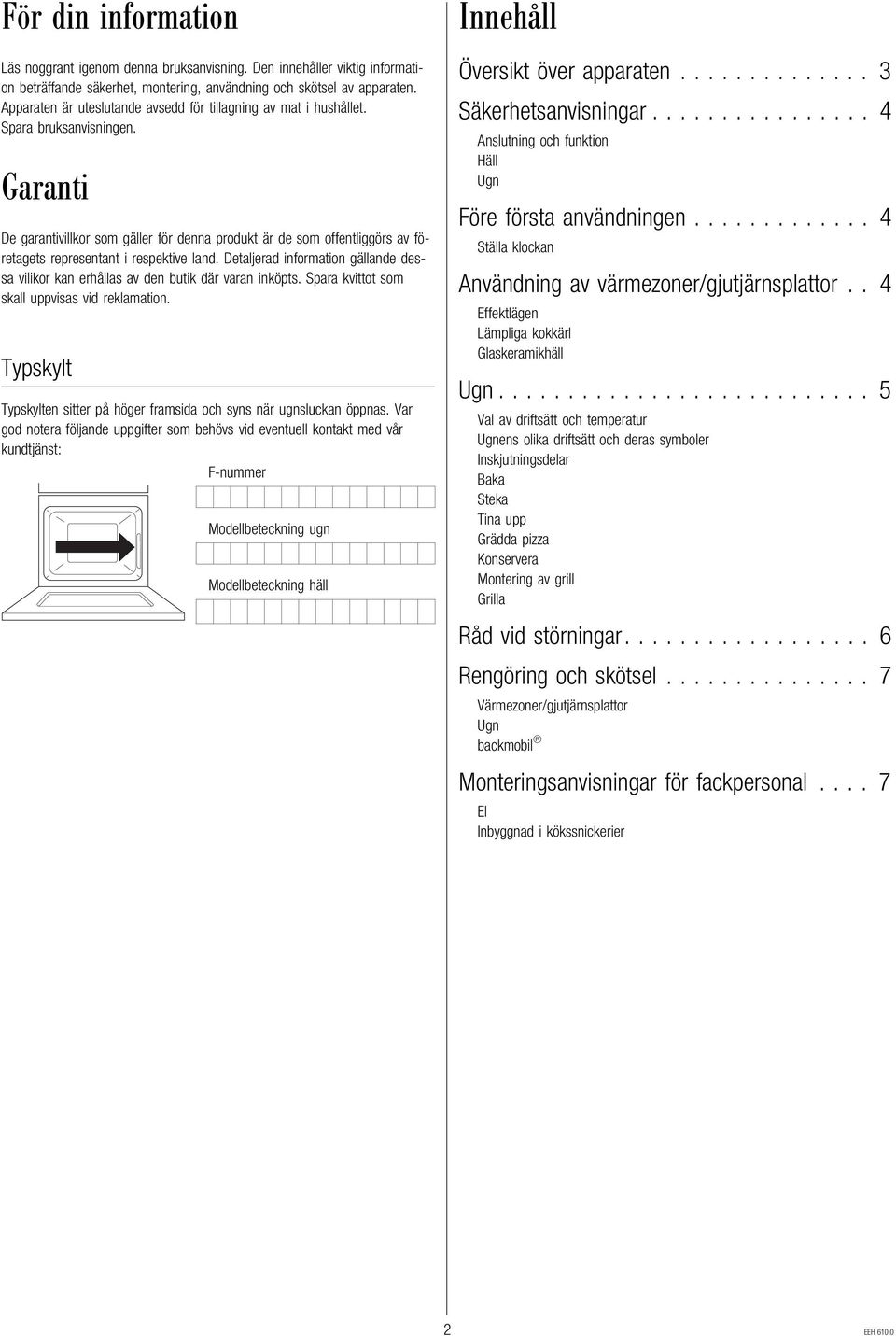

2 För din information Läs noggrant igenom denna bruksanvisning. Den innehåller viktig information beträffande säkerhet, montering, användning och skötsel av apparaten. Apparaten är uteslutande avsedd för tillagning av mat i hushållet. Spara bruksanvisningen. Garanti De garantivillkor som gäller för denna produkt är de som offentliggörs av företagets representant i respektive land. Detaljerad information gällande dessa vilikor kan erhållas av den butik där varan inköpts. Spara kvittot som skall uppvisas vid reklamation. Typskylt Typskylten sitter på höger framsida och syns när ugnsluckan öppnas. Var god notera följande uppgifter som behövs vid eventuell kontakt med vår kundtjänst: F-nummer Modellbeteckning ugn Modellbeteckning häll Innehåll Översikt över apparaten Säkerhetsanvisningar Anslutning och funktion Häll Före första användningen Ställa klockan Användning av värmezoner/gjutjärnsplattor.. 4 Effektlägen Lämpliga kokkärl Glaskeramikhäll Val av driftsätt och temperatur ens olika driftsätt och deras symboler Inskjutningsdelar Baka Steka Tina upp Grädda pizza Konservera Montering av grill Grilla Råd vid störningar Rengöring och skötsel Värmezoner/gjutjärnsplattor backmobil Monteringsanvisningar för fackpersonal El Inbyggnad i kökssnickerier 2 EEH 610.0

3 Översikt över apparaten Spisen kan kombineras med en glaskeramikhäll (1) eller häll med gjutjärnsplattor (5) 1 Glaskeramikhäll 2 Dubbelzon 3 Värmevakter 4 Normalzoner alternativ: 5 häll med gjutjärnsplattor 6 Uppvärmningslampa (röd) 7 Driftlampa (gul) 8 Driftsättsvred 9 stemperaturvred 10 Vred för effektlägen 11 Manöverpanel 12 Övervärme 13 Grilluttaget 14 sstege 15 Ram 16 slucka Extra tillbehör: Grillgaller med grepp Ordernr 125 sgaller Ordernr 440 Stekplåt Ordernr 441 Inskjutningsgrill Ordernr 540 Bakplåt (Emalj) Ordernr 541 Bakplåt (Alu) Ordernr 542 Långpanna Ordernr 543 backmobil Ordernr 600 EEH

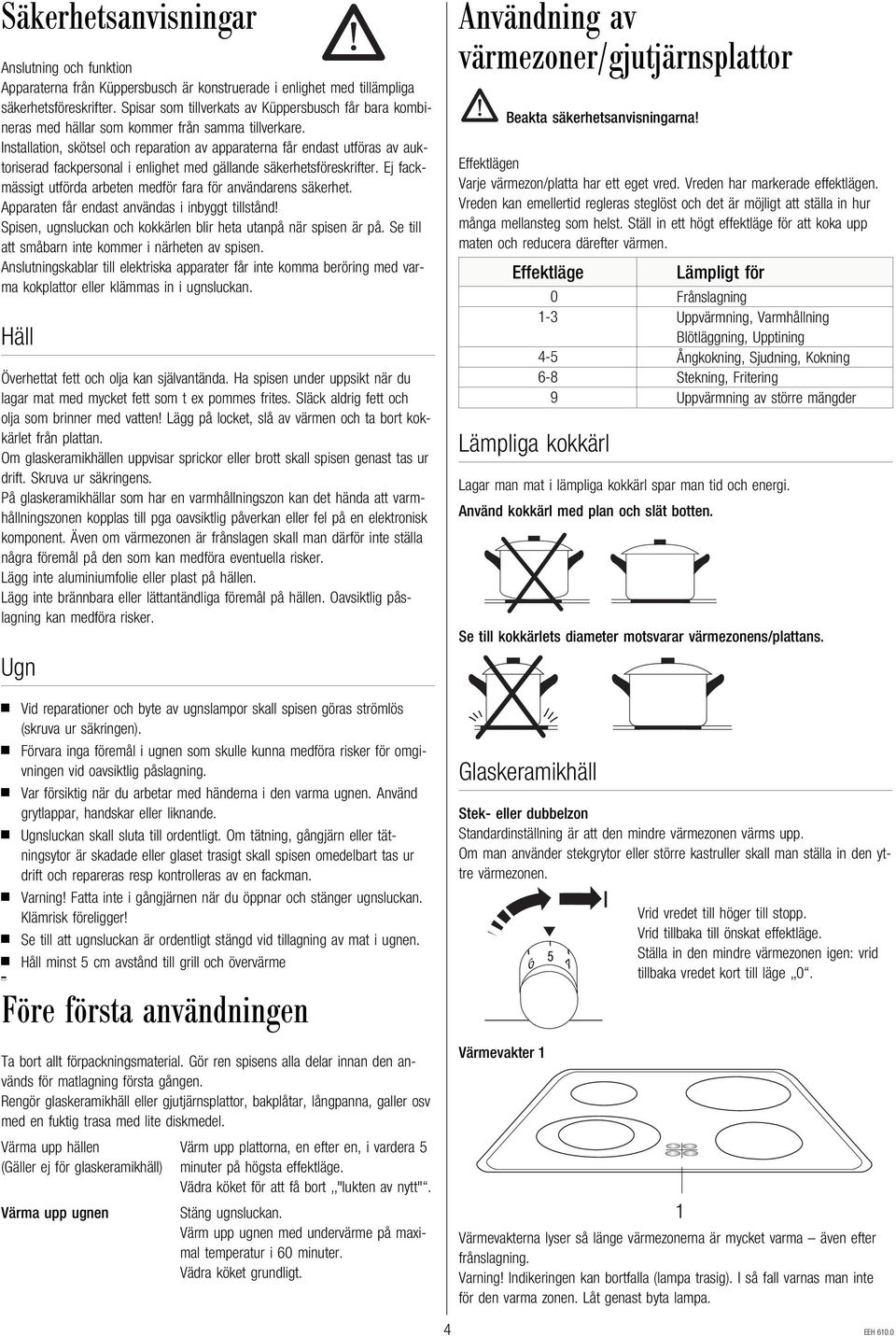

4 Säkerhetsanvisningar Anslutning och funktion Apparaterna från Küppersbusch är konstruerade i enlighet med tillämpliga säkerhetsföreskrifter. Spisar som tillverkats av Küppersbusch får bara kombineras med hällar som kommer från samma tillverkare. Installation, skötsel och reparation av apparaterna får endast utföras av auktoriserad fackpersonal i enlighet med gällande säkerhetsföreskrifter. Ej fackmässigt utförda arbeten medför fara för användarens säkerhet. Apparaten får endast användas i inbyggt tillstånd! Spisen, ugnsluckan och kokkärlen blir heta utanpå när spisen är på. Se till att småbarn inte kommer i närheten av spisen. Anslutningskablar till elektriska apparater får inte komma beröring med varma kokplattor eller klämmas in i ugnsluckan. Häll Överhettat fett och olja kan självantända. Ha spisen under uppsikt när du lagar mat med mycket fett som t ex pommes frites. Släck aldrig fett och olja som brinner med vatten! Lägg på locket, slå av värmen och ta bort kokkärlet från plattan. Om glaskeramikhällen uppvisar sprickor eller brott skall spisen genast tas ur drift. Skruva ur säkringens. På glaskeramikhällar som har en varmhållningszon kan det hända att varmhållningszonen kopplas till pga oavsiktlig påverkan eller fel på en elektronisk komponent. Även om värmezonen är frånslagen skall man därför inte ställa några föremål på den som kan medföra eventuella risker. Lägg inte aluminiumfolie eller plast på hällen. Lägg inte brännbara eller lättantändliga föremål på hällen. Oavsiktlig påslagning kan medföra risker. Vid reparationer och byte av ugnslampor skall spisen göras strömlös (skruva ur säkringen). Förvara inga föremål i ugnen som skulle kunna medföra risker för omgivningen vid oavsiktlig påslagning. Var försiktig när du arbetar med händerna i den varma ugnen. Använd grytlappar, handskar eller liknande. sluckan skall sluta till ordentligt. Om tätning, gångjärn eller tätningsytor är skadade eller glaset trasigt skall spisen omedelbart tas ur drift och repareras resp kontrolleras av en fackman. Varning! Fatta inte i gångjärnen när du öppnar och stänger ugnsluckan. Klämrisk föreligger! Se till att ugnsluckan är ordentligt stängd vid tillagning av mat i ugnen. Håll minst 5 cm avstånd till grill och övervärme. Före första användningen Ta bort allt förpackningsmaterial. Gör ren spisens alla delar innan den används för matlagning första gången. Rengör glaskeramikhäll eller gjutjärnsplattor, bakplåtar, långpanna, galler osv med en fuktig trasa med lite diskmedel. Värma upp hällen (Gäller ej för glaskeramikhäll) Värma upp ugnen Värm upp plattorna, en efter en, i vardera 5 minuter på högsta effektläge. Vädra köket för att få bort,,"lukten av nytt". Stäng ugnsluckan. Värm upp ugnen med undervärme på maximal temperatur i 60 minuter. Vädra köket grundligt. Användning av värmezoner/gjutjärnsplattor Beakta säkerhetsanvisningarna! Effektlägen Varje värmezon/platta har ett eget vred. Vreden har markerade effektlägen. Vreden kan emellertid regleras steglöst och det är möjligt att ställa in hur många mellansteg som helst. Ställ in ett högt effektläge för att koka upp maten och reducera därefter värmen. Effektläge Lämpliga kokkärl Lämpligt för 0 Frånslagning 1-3 Uppvärmning, Varmhållning Blötläggning, Upptining 4-5 Ångkokning, Sjudning, Kokning 6-8 Stekning, Fritering 9 Uppvärmning av större mängder Lagar man mat i lämpliga kokkärl spar man tid och energi. Använd kokkärl med plan och slät botten. Se till kokkärlets diameter motsvarar värmezonens/plattans. Glaskeramikhäll Stek- eller dubbelzon Standardinställning är att den mindre värmezonen värms upp. Om man använder stekgrytor eller större kastruller skall man ställa in den yttre värmezonen. Värmevakter 1 Vrid vredet till höger till stopp. Vrid tillbaka till önskat effektläge. Ställa in den mindre värmezonen igen: vrid tillbaka vredet kort till läge,,0. Värmevakterna lyser så länge värmezonerna är mycket varma även efter frånslagning. Varning! Indikeringen kan bortfalla (lampa trasig). I så fall varnas man inte för den varma zonen. Låt genast byta lampa. 4 EEH 610.0

5 Beakta säkerhetsanvisningarna på sidan 41! en har driftsätt över-/undervärme, undervärme, grill (extra tillbehör nr 540). Val av driftsätt och temperatur Val av driftsätt: Vrid driftsättsvredet (vredet längst till vänster) till höger. Val av temperatur: Vrid temperaturvredet (2:a vredet från vänster) till höger. För grillning behöver man inskjutningsgrill nr 540. Val av *. Uppvärmningslampan på manöverpanelen lyser under uppvärmningen och slocknar när den inställda temperaturen uppnåtts. ens olika driftsätt och deras symboler 0 Från! Belysning $ Över-/undervärme Förvärmning, gräddning av rulltårta och saftiga kakor. - Undervärme Konservering * Grill Grillning av små mängder. Lägg köttet i itten av ugnsgallret. Inskjutningsdelar Lägg inte aluminiumfolie i botten på ugnen! Bakplåtar: När bakplåtarna tas ut skall de lyftas upp lite. Plåtarnas sneda kant skall visa mot ugnsluckan när man skjuter in dem igen. Galler: Se till att gallrens spärrurtag alltid visar framåt (mot dig). Baka $ Över-/undervärme: förvärmning Bakverk Inskjutingsnivå Temperatur Gräddningstid nedifrån i C i min Sockerkakssmet Sockerkaka med mandel och russin Sockerkaka Sandkaka Tårtor Tårtbottnar Fina sokerkakor med fruktgarnering Småkakor Kaka på hel plåt: Torr garnering Saftig garnering Mördeg Tårtbottnar Ostkaka Småkakor Kaka på hel plåt: Torr garnering Fuktig garnering Jäsdeg Kaka med russin och mandel Vetekrans Stollen (förvärm) Småkakor Kaka på hel plåt: Torr garnering Saftig garnering Biskvideg Tårtor Rulltårta Marängmassa Maränger Kanelstjärnor Marängtoppar Smördeg Smördeg Smördeg med jäst Smördeg med kvark Kokt deg Kvark-oljedeg Honungskaka EEH

6 Steka Använd långpanna och galler. Långpannan i 1:a och gallret i 2:a inskjutningsnivån nedifrån. Stektiden är beroende av köttsort och -tjocklek. Lyft upp köttet lite innan det mäts eftersom det annars trycks ner av sin egen vikt. Stektiden för kött med fettskikt kan fördubblas. Maträtt Temperatur Tillagningstid i C per cm kött-tjocklek i min Nötstek Rostbiff Filé 8 Kalvkött Griskött Kassler Vilt Vildsvin Viltfilé Fårkött Anka Gås Kyckling Kalkon Fisk Konservera Använd bara färska livsmedel och förbered dem som beskrivs i receptet. Konsevera max 6 konserveringsglas à 1-1,5 liter. Använd bara glas som är speciellt avsedda för konservering. Se till att alla glas är fyllda upp till samma höjd och har samma innehåll. Glasen får inte beröra varandra. Ställ in driftsätt - undervärme. Frukt Skjut in långpannan på 1:a inskjutningsnivån nedifrån och häll ca 1 liter vatten i långpannan. Efter 60 till 90 minuter börjar vätskan i de första glasen att pärla, i de flesta fall i det högra, främre glaset. Stäng då av ugnen och låt glasen stå kvar i den stängda ugnen i ytterligare 30 minuter (ca 15 minuter för känslig frukt t ex jordgubbar). Grönsaker och kött Förbered konserveringsglasen, ställ dem på långpannan och ställ in temperaturen som beskrivs ovan. När vätskan börjar pärla skall temperaturen reduceras till 150 C. Låt glasen koka vidare i 30 till 60 minuter. Stäng sedan av ugnen och låt glasen stå kvar i den stängda ugnen i ytterligare 30 minuter. Montering av grill För grillning behöver man inskjutningsgrill nr 540. Dra ut skyddskontakten ur ugnens bakvägg och anslut grillen till det nu fria grilluttaget. Grilla Ställ in driftsätt * grill för små mängder. Grilla alltid med stängd ugnslucka. Skjut in långpannan med stekplåt (extra tillbehör) på 1:a inskjutningsnivån nedifrån. sgallret skall skjutas in på den inskjutningsnivå som anges i tabellen. Maträtt Inskjutningsnivå Grill nedifrån 1:a sidan i min 2:a sidan i min Fläskkotlett/ Snitsel Fläskfilé Grillkorv Grillspett Pannbiff Skivad nötfilé Skivad lever Kalvsnitsel Kalvstek Får- kotlett Lammkotlett Kyckling (halv) Fiskfilé Forell Rostat bröd Varm smörgås Råd vid störningar Reparation skall utföras av auktoriserad fackman! Kontrollera först att inte ett användningsfel föreligger. En del fel kan man lätt avhjälpa själv. Störning Orsak Åtgärd Värmevakt defekt. Lampa trasig. Kontakta kundtjänst. Fara för brännskador, eftersom ingen varning för hög temperatur. Ej möjligt att stänga av värmezon/platta eller ugn. och häll blir inte varma. En värmezon/platta blir inte varm. Elektronisk komponent defekt. Säkring på husets säkringstavla defekt. Inget effektläge inställt. Vred eller värmezon/platta trasig. Den inre värmzonen på en dubbelzon defekt. en blir inte varm. Vredet är inte inställt. sbelysningen fungerar inte. Lampa trasig. Luckglaset är trasigt. Fruktsaft eller äggvitefläckar på emaljera- köttsaft. Saftiga kakor eller de delar. Skruva ur säkringen, Kontakta kundtjänst. Kontrollera säkringen och byt eventuellt ut den. Ställ in effektläge. Kontakta kundtjänst. Använd under inga omständigheter den yttre zonen. Kontakta genast kundtjänst. Ställ in vredet. Fråga kundtjänst om byte av lampa. Slå av apparaten, Kontakta kundtjänst. Betydelselösa förändringar av emaljen, går inte att avhjälpa. 6 EEH 610.0

7 Rengöring och skötsel Monteringsanvisningar för fackpersonal Låt spisen, även de yttre delarna, kallna fullständigt innan den görs ren! I de flesta fall räcker det att göra ren spisen med en fuktig trasa och lite handdiskmedel efter varje användning. Torka därefter torrt. Använd aldrig repande eller aggressiva rengöringsmedel som skurmedel, stålull, stålull med tvållösning, metallsvampar, plastsvampar eller svampar med repande yta. Använd inga blekande eller klorhaltiga rengöringsmedel. Efter rengöring skall alla rengöringsmedelsrester avlägsnas fullständigt. Ta bort kalk-, fett-, stärkelse- och äggvitefläckar så fort som möjligt. Annars kan korrosion uppstå under fläckarna på spisar med rostfri design pga att lufttillförsel saknas. Använd de specialmedel för rostfria ytor som finns i handeln för att vårda spisar i rostfritt. Beakta de rekommendationer som ges av tillverkaren och testa först medlet på en liten yta innan större ytor behandlas. El Inbyggnadsspisar från Küppersbusch får bara kopplas samman med tillhörande inbyggnadshäll från Küppersbusch av en auktoriserad fackman. De lagliga föreskrifterna och den lokala elleverantörens installationsvillkor skall följas. Vid anslutning skall apparaten säkras med en frånskiljare med en kontaktöppning på minst 3 mm. Som lämplig frånskiljare gäller LS-brytare, säkringar och reläer. Vid installation, reparation och byte av ugnslampa skall apparaten göras strömlös med ovanstående anordningar. Fullständigt beröringsskydd måste säkerställas vid inbyggnad. Skyddsledaren skall avpassas så lång att den, för den händelse att dragavlastningen skulle släppa, inte blir sbelastad förrän efter de strömförande trådarna i anslutningskablen. Värmezoner/gjutjärnsplattor Rengör rostfria hällar med specialrengöringsmedel för rostfria ytor som finns i handeln. Gör ren glaskeramikhäll, emaljhäll och gjutjärnsplattor med en fuktig trasa och lite handdiskmedel. Avlägsna mat som torkat fast eller kokat över på glaskeramikhällen med en glasskrapa. Ta genast bort socker och smält plast från den varma värmezonen. Från tid till annan är det nödvändigt att göra ren ugnen grundligt. Inbyggnadsspis Häll Anslutningsscheman Anslutningsvärden Anslutningskabel Fast anslutning via ett vägguttag för spis. Anslutning via inbyggnadsspisens kopplingsplint. finns på baksidan av apparaten. Fast anslutning 400 V 3 N 50 Hz Elementsspänning: V Anslutning 3 N säkring 20 A Anslutning 2 N säkring 30 A Anslutning 1 N säkring 35 A Anslutning 3 x 230 V säkring 25 A Använd H 05 RR-F eller H 07 RN-F. Kabellängd min 2 m Ta av ugnsluckan Öppna ugnsluckan helt. Fäll upp byglarna på luckans gångjärn. Fatta tag i ugnsluckan med båda händerna. Håll i luckans sidor. Stäng luckan försiktigt. Gångjärnen löser sig ur sitt låsta läge på ungefär halva vägen. Man kan nu ta av ugnsluckan. Ta ut ugnsstegar Lossa skruvarna. Ta ut ugnsstegarna. Sätta tillbaka ugnsluckan Fatta tag i ugnsluckan med båda händerna. Håll fast i sidorna. Skjut in gångjärnen i öppningarna på ugnen. Öppna nu långsamt ugnsluckan helt. Fäll ner byglarna på gångjärnen igen. Stäng ugnsluckan. Inbyggnad i kökssnickerier Apparaten tillhör typ Y när det gäller skydd mot överhettning av närbelägna ytor (möbeldelar). Plastbelagda eller fanerade snickerier skall vara limmade med ett värmebeständigt lim. Detta lim förhindrar att beläggningen deformeras eller löser sig. Detta gäller framför allt för kökssnickeriernas kortsidor. Spisens baksida och dess ena sidovägg kan ställas mot skåp- eller rumsvägg av godtycklig höjd. Den andra sidoväggen måste ställas mot en skåpdel som är maximalt lika hög som spisen. Spisen skall ovillkorligen byggas in vågrätt. Inbyggnad av spisen Skjut in spisen en bit i den förberedda nischen. Tryck in hällens elektriska anslutning så långt det går i ugnens kopplingsplint. Skjut in spisen helt i nischen. Se till att inte anslutningskabeln kommer i kläm! Befästa spisen Öppna ugnsluckan och skruva fast spisen på skåpelementet med hjälp av medföljande skruvar - sätt fast skruvarna snett och inifrån. EEH
