Överordnat PC-program med artikelnummerstyrning produktionsrapportering och processbadsloggning

Transkript

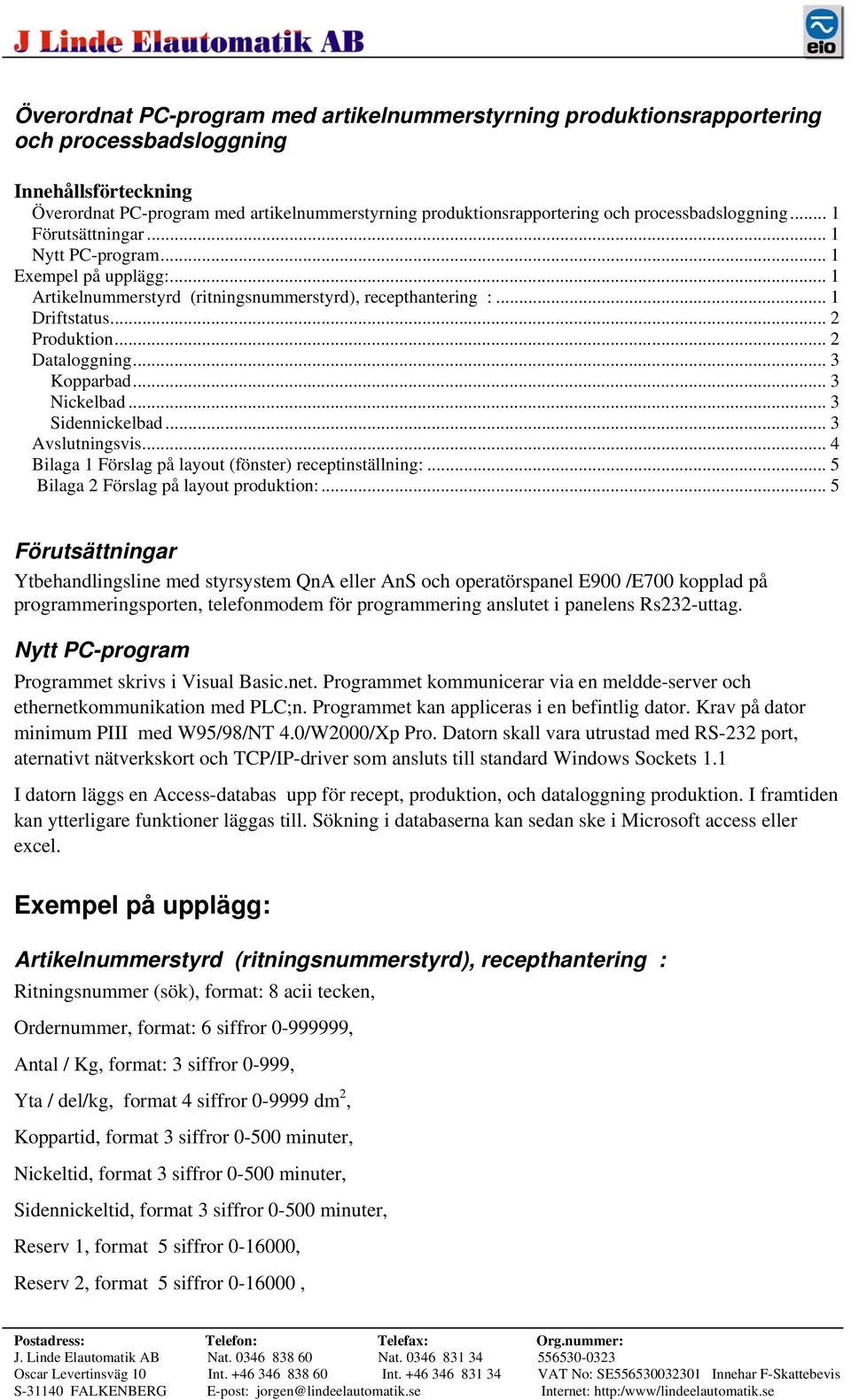

1 Överordnat PC-program med artikelnummerstyrning produktionsrapportering och processbadsloggning Innehållsförteckning Överordnat PC-program med artikelnummerstyrning produktionsrapportering och processbadsloggning... 1 Förutsättningar... 1 Nytt PC-program... 1 Exempel på upplägg:... 1 Artikelnummerstyrd (ritningsnummerstyrd), recepthantering :... 1 Driftstatus... 2 Produktion... 2 Dataloggning... 3 Kopparbad... 3 Nickelbad... 3 Sidennickelbad... 3 Avslutningsvis... 4 Bilaga 1 Förslag på layout (fönster) receptinställning:... 5 Bilaga 2 Förslag på layout produktion:... 5 Förutsättningar Ytbehandlingsline med styrsystem QnA eller AnS och operatörspanel E900 /E700 kopplad på programmeringsporten, telefonmodem för programmering anslutet i panelens Rs232-uttag. Nytt PC-program Programmet skrivs i Visual Basic.net. Programmet kommunicerar via en meldde-server och ethernetkommunikation med PLC;n. Programmet kan appliceras i en befintlig dator. Krav på dator minimum PIII med W95/98/NT 4.0/W2000/Xp Pro. Datorn skall vara utrustad med RS-232 port, aternativt nätverkskort och TCP/IP-driver som ansluts till standard Windows Sockets 1.1 I datorn läggs en Access-databas upp för recept, produktion, och dataloggning produktion. I framtiden kan ytterligare funktioner läggas till. Sökning i databaserna kan sedan ske i Microsoft access eller excel. Exempel på upplägg: Artikelnummerstyrd (ritningsnummerstyrd), recepthantering : Ritningsnummer (sök), format: 8 acii tecken, Antal / Kg, format: 3 siffror 0-999, Yta / del/kg, format 4 siffror dm 2, Koppartid, format 3 siffror minuter, Nickeltid, format 3 siffror minuter, Sidennickeltid, format 3 siffror minuter, Reserv 1, format 5 siffror , Reserv 2, format 5 siffror ,

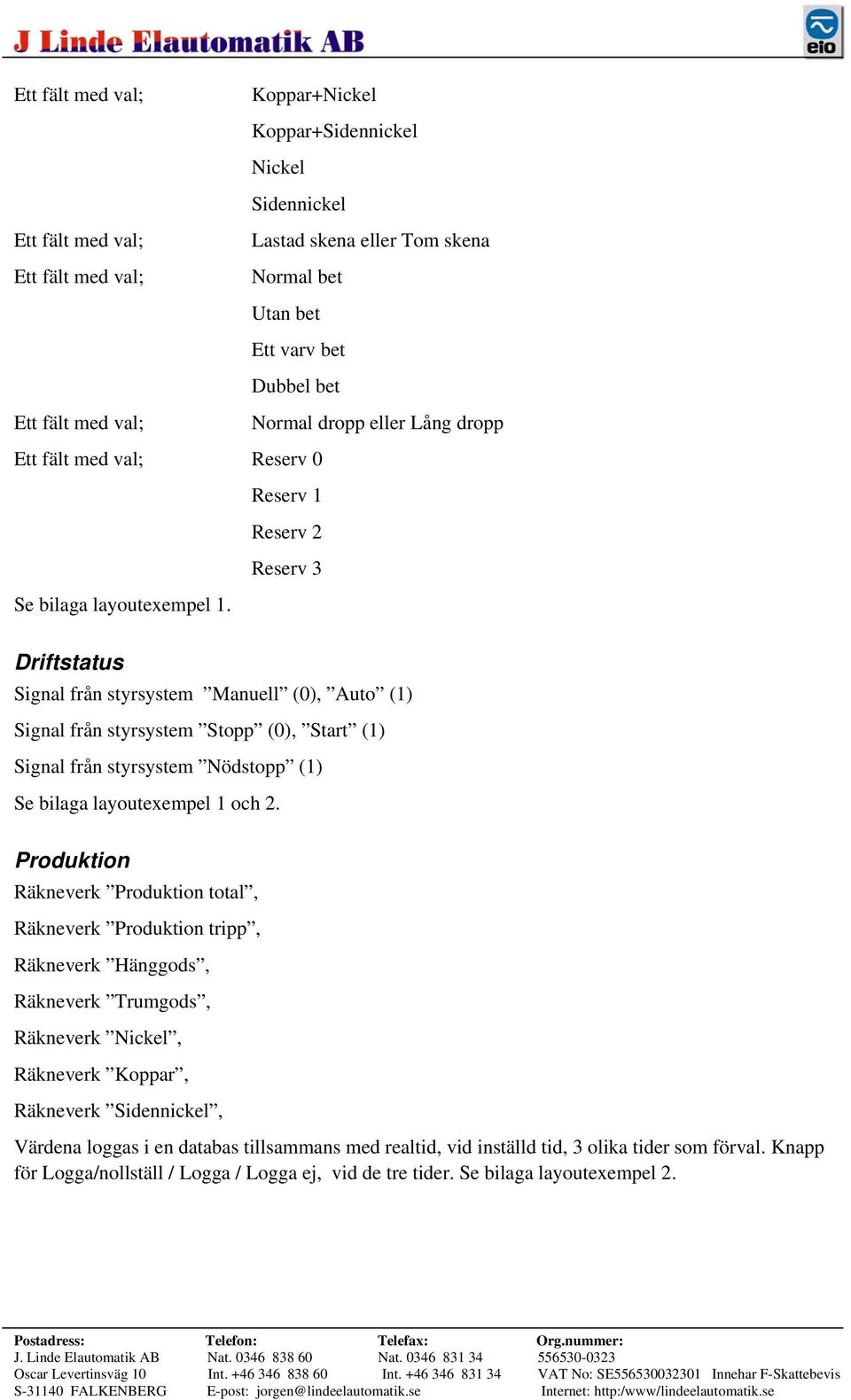

2 Koppar+Nickel Koppar+Sidennickel Nickel Sidennickel Lastad skena eller Tom skena Normal bet Utan bet Ett varv bet Dubbel bet Reserv 0 Se bilaga layoutexempel 1. Driftstatus Normal dropp eller Lång dropp Reserv 1 Reserv 2 Reserv 3 Signal från styrsystem Manuell (0), Auto (1) Signal från styrsystem Stopp (0), Start (1) Signal från styrsystem Nödstopp (1) Se bilaga layoutexempel 1 och 2. Produktion Räkneverk Produktion total, Räkneverk Produktion tripp, Räkneverk Hänggods, Räkneverk Trumgods, Räkneverk Nickel, Räkneverk Koppar, Räkneverk Sidennickel, Värdena loggas i en databas tillsammans med realtid, vid inställd tid, 3 olika tider som förval. Knapp för Logga/nollställ / Logga / Logga ej, vid de tre tider. Se bilaga layoutexempel 2.

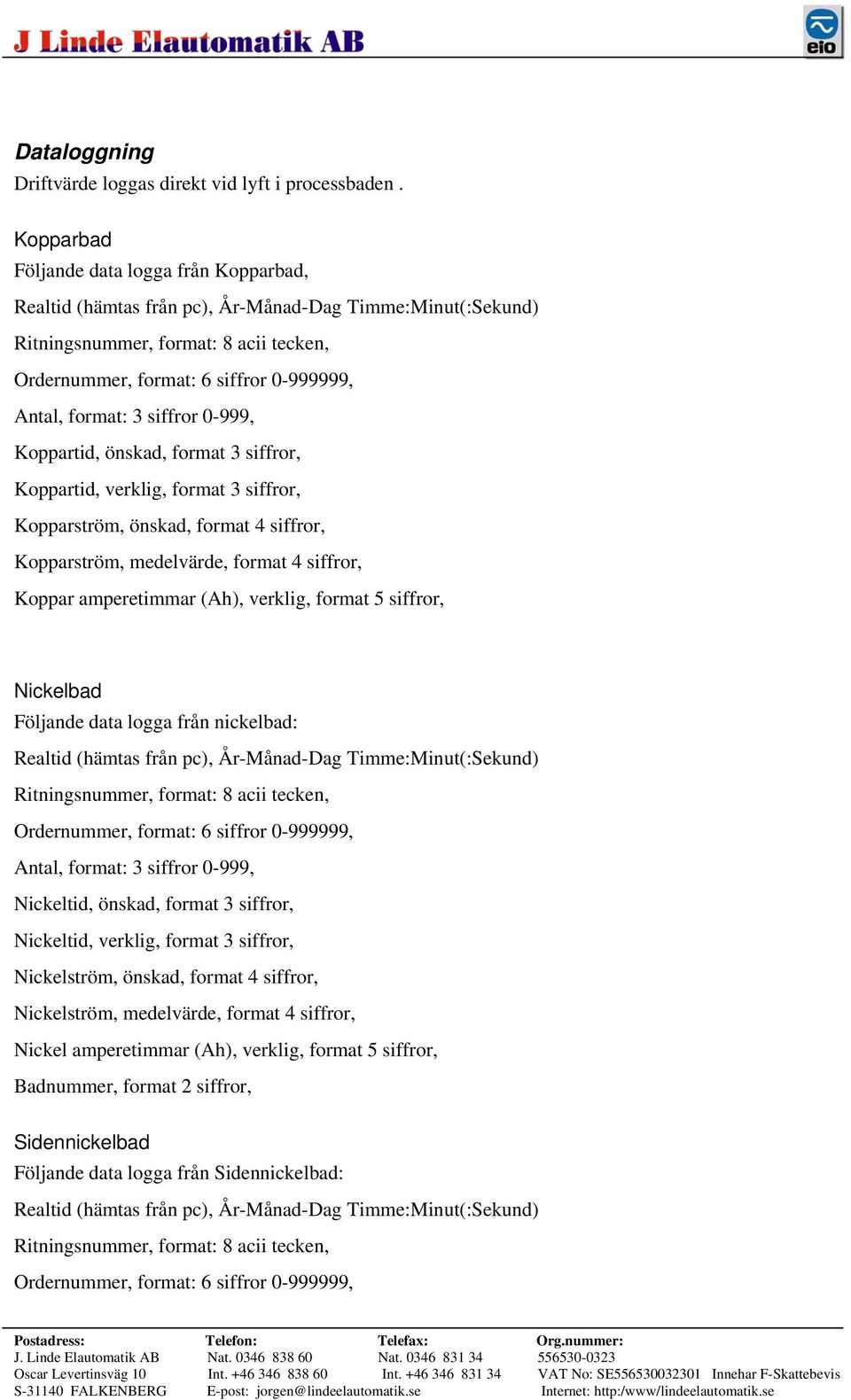

3 Dataloggning Driftvärde loggas direkt vid lyft i processbaden. Kopparbad Följande data logga från Kopparbad, Antal, format: 3 siffror 0-999, Koppartid, önskad, format 3 siffror, Koppartid, verklig, format 3 siffror, Kopparström, önskad, format 4 siffror, Kopparström, medelvärde, format 4 siffror, Koppar amperetimmar (Ah), verklig, format 5 siffror, Nickelbad Följande data logga från nickelbad: Antal, format: 3 siffror 0-999, Nickeltid, önskad, format 3 siffror, Nickeltid, verklig, format 3 siffror, Nickelström, önskad, format 4 siffror, Nickelström, medelvärde, format 4 siffror, Nickel amperetimmar (Ah), verklig, format 5 siffror, Badnummer, format 2 siffror, Sidennickelbad Följande data logga från Sidennickelbad:

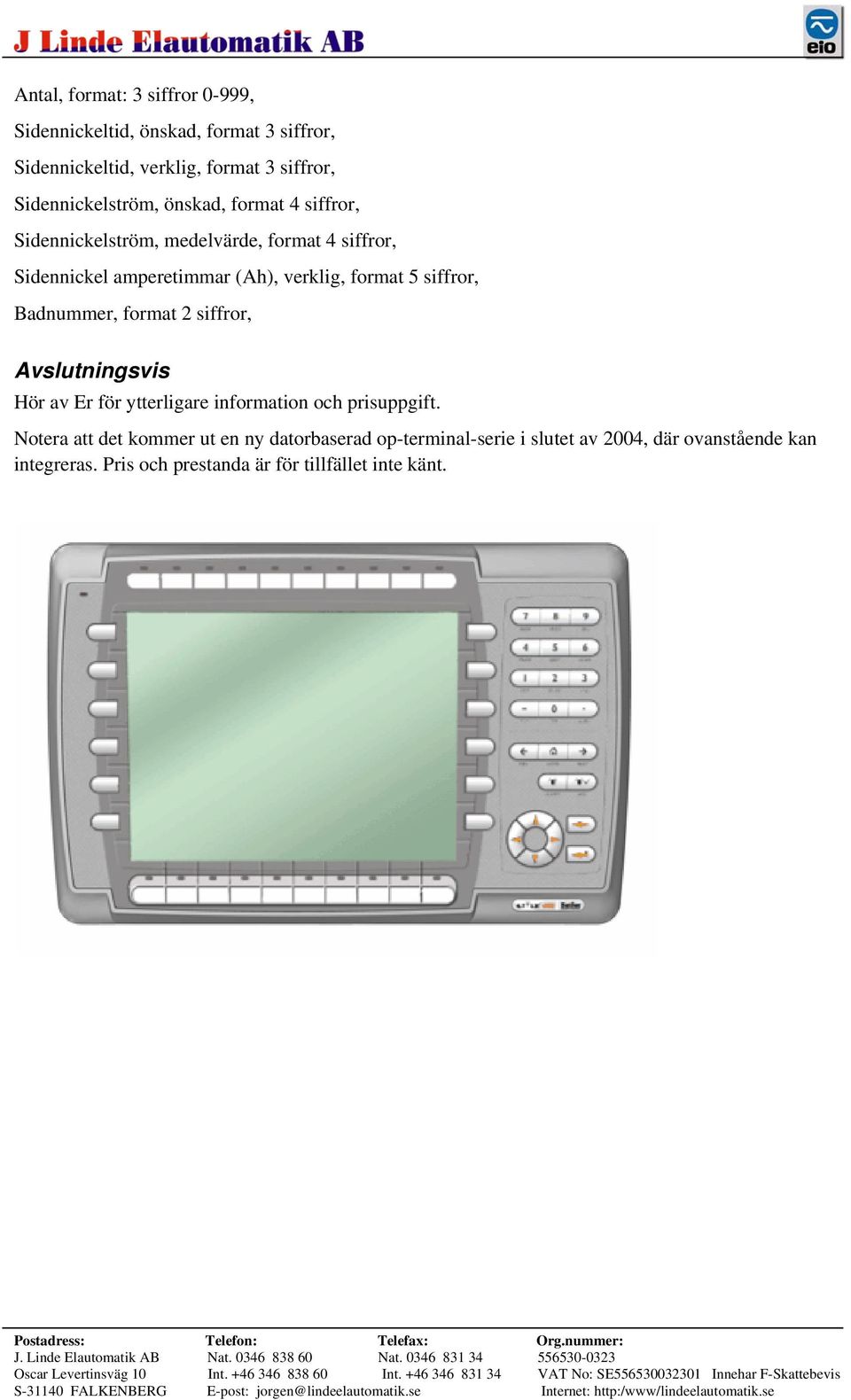

4 Antal, format: 3 siffror 0-999, Sidennickeltid, önskad, format 3 siffror, Sidennickeltid, verklig, format 3 siffror, Sidennickelström, önskad, format 4 siffror, Sidennickelström, medelvärde, format 4 siffror, Sidennickel amperetimmar (Ah), verklig, format 5 siffror, Badnummer, format 2 siffror, Avslutningsvis Hör av Er för ytterligare information och prisuppgift. Notera att det kommer ut en ny datorbaserad op-terminal-serie i slutet av 2004, där ovanstående kan integreras. Pris och prestanda är för tillfället inte känt.
