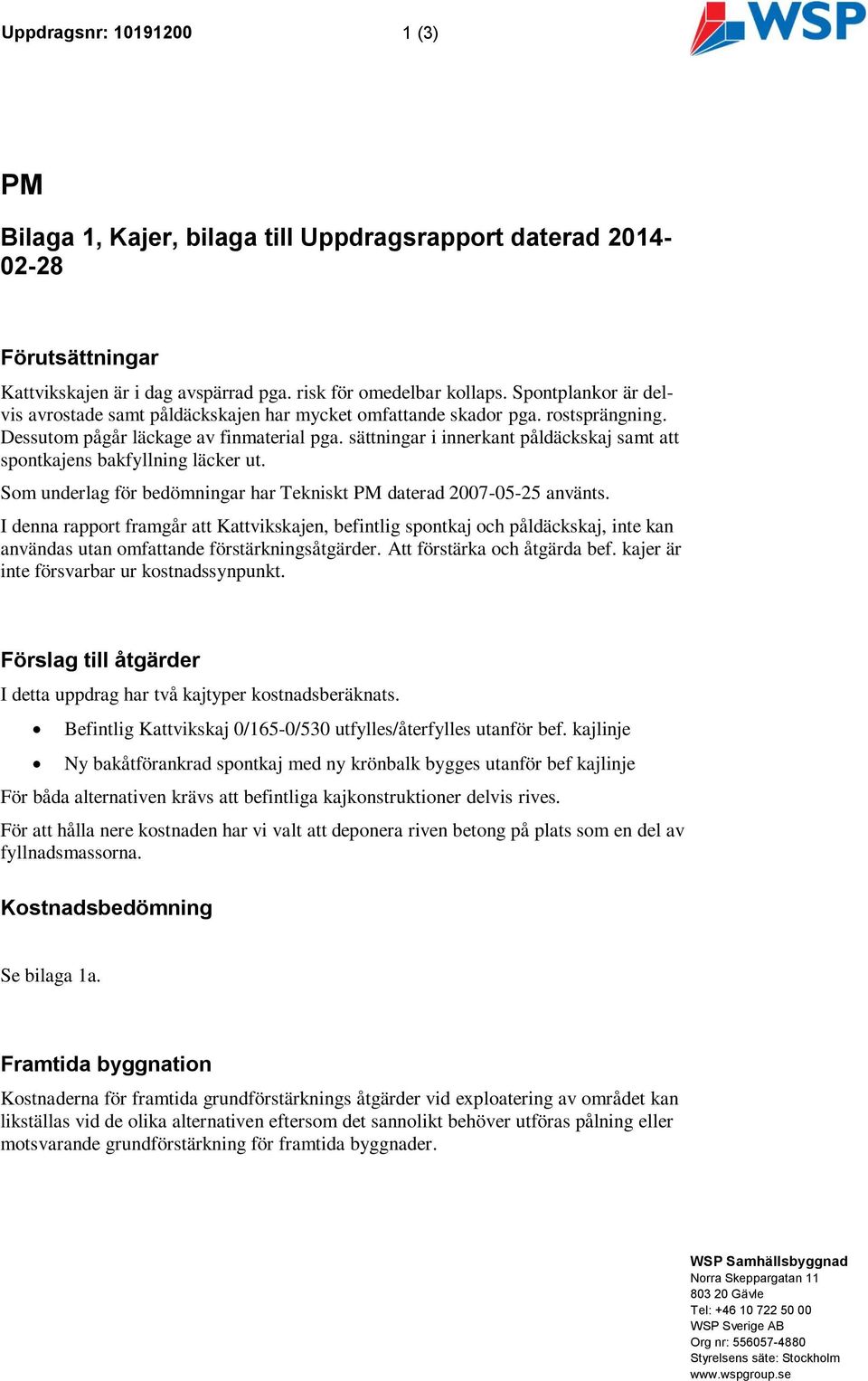

Bilaga 1, Kajer, bilaga till Uppdragsrapport daterad

Transkript

1 Mall Memo.dot ver 1.0 Uppdragsnr: (3) PM Bilaga 1, Kajer, bilaga till Uppdragsrapport daterad Förutsättningar Kattvikskajen är i dag avspärrad pga. risk för omedelbar kollaps. Spontplankor är delvis avrostade samt påldäckskajen har mycket omfattande skador pga. rostsprängning. Dessutom pågår läckage av finmaterial pga. sättningar i innerkant påldäckskaj samt att spontkajens bakfyllning läcker ut. Som underlag för bedömningar har Tekniskt PM daterad använts. I denna rapport framgår att Kattvikskajen, befintlig spontkaj och påldäckskaj, inte kan användas utan omfattande förstärkningsåtgärder. Att förstärka och åtgärda bef. kajer är inte försvarbar ur kostnadssynpunkt. Förslag till åtgärder I detta uppdrag har två kajtyper kostnadsberäknats. Befintlig Kattvikskaj 0/165-0/530 utfylles/återfylles utanför bef. kajlinje Ny bakåtförankrad spontkaj med ny krönbalk bygges utanför bef kajlinje För båda alternativen krävs att befintliga kajkonstruktioner delvis rives. För att hålla nere kostnaden har vi valt att deponera riven betong på plats som en del av fyllnadsmassorna. Kostnadsbedömning Se bilaga 1a. Framtida byggnation Kostnaderna för framtida grundförstärknings åtgärder vid exploatering av området kan likställas vid de olika alternativen eftersom det sannolikt behöver utföras pålning eller motsvarande grundförstärkning för framtida byggnader. WSP Samhällsbyggnad Norra Skeppargatan Gävle Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

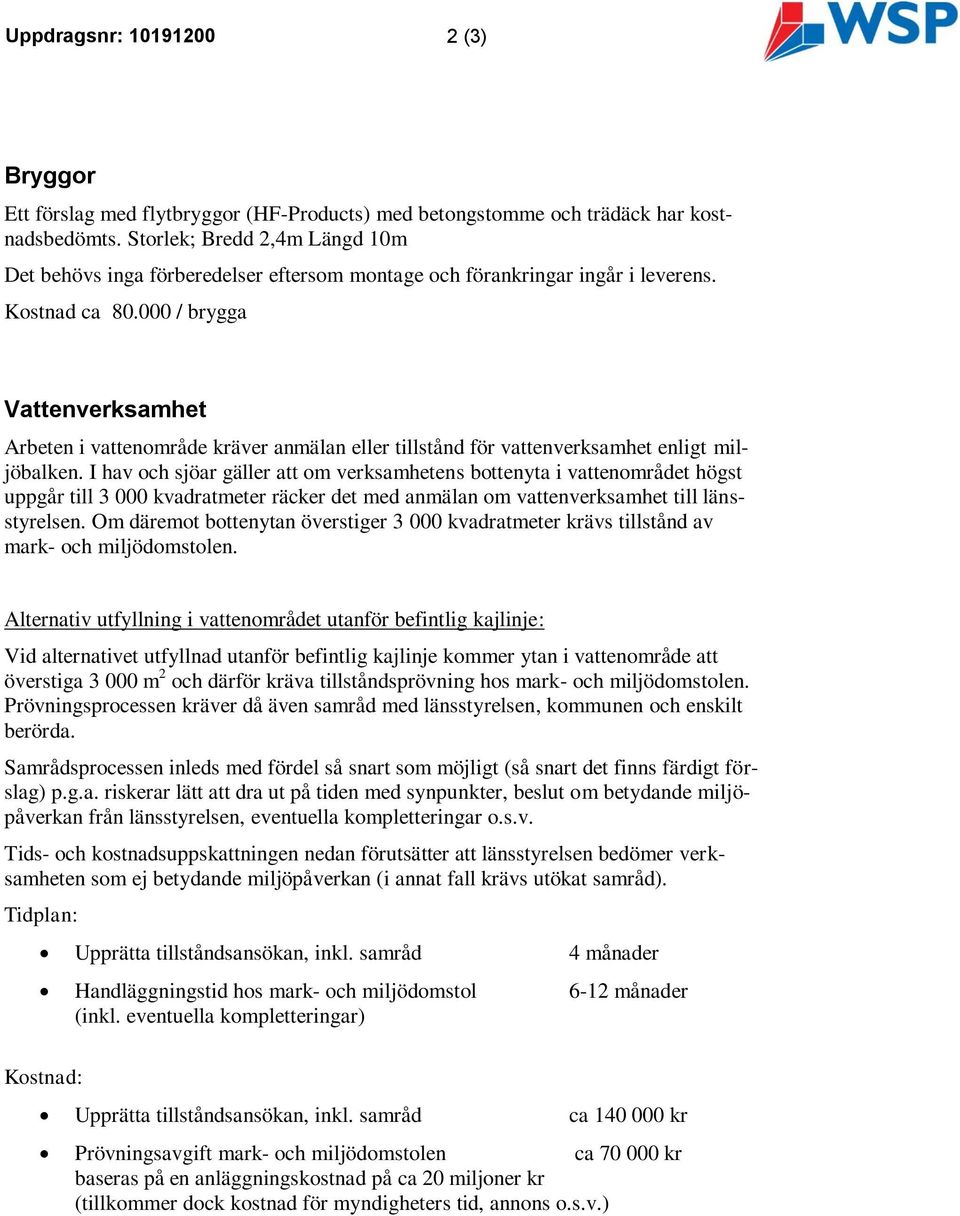

2 Mall: Memo.dot ver 1.0 Uppdragsnr: (3) Bryggor Ett förslag med flytbryggor (HF-Products) med betongstomme och trädäck har kostnadsbedömts. Storlek; Bredd 2,4m Längd 10m Det behövs inga förberedelser eftersom montage och förankringar ingår i leverens. Kostnad ca / brygga Vattenverksamhet Arbeten i vattenområde kräver anmälan eller tillstånd för vattenverksamhet enligt miljöbalken. I hav och sjöar gäller att om verksamhetens bottenyta i vattenområdet högst uppgår till kvadratmeter räcker det med anmälan om vattenverksamhet till länsstyrelsen. Om däremot bottenytan överstiger kvadratmeter krävs tillstånd av mark- och miljödomstolen. Alternativ utfyllning i vattenområdet utanför befintlig kajlinje: Vid alternativet utfyllnad utanför befintlig kajlinje kommer ytan i vattenområde att överstiga m 2 och därför kräva tillståndsprövning hos mark- och miljödomstolen. Prövningsprocessen kräver då även samråd med länsstyrelsen, kommunen och enskilt berörda. Samrådsprocessen inleds med fördel så snart som möjligt (så snart det finns färdigt förslag) p.g.a. riskerar lätt att dra ut på tiden med synpunkter, beslut om betydande miljöpåverkan från länsstyrelsen, eventuella kompletteringar o.s.v. Tids- och kostnadsuppskattningen nedan förutsätter att länsstyrelsen bedömer verksamheten som ej betydande miljöpåverkan (i annat fall krävs utökat samråd). Tidplan: Upprätta tillståndsansökan, inkl. samråd 4 månader Handläggningstid hos mark- och miljödomstol 6-12 månader (inkl. eventuella kompletteringar) Kostnad: Upprätta tillståndsansökan, inkl. samråd ca kr Prövningsavgift mark- och miljödomstolen ca kr baseras på en anläggningskostnad på ca 20 miljoner kr (tillkommer dock kostnad för myndigheters tid, annons o.s.v.)

3 Mall: Memo.dot ver 1.0 Uppdragsnr: (3) Alternativ ny spontkaj utanför befintlig kajlinje: Vid alternativet ny spontkaj utanför befintlig kajlinje kommer ytan i vattenområde att understiga m 2 och det räcker då med anmälan om vattenverksamhet till länsstyrelsen. Tidplan: Upprätta anmälan 1 vecka Handläggningstid hos länsstyrelsen 8 veckor Kostnad: Upprätta anmälan ca kr Anmälningsavgift länsstyrelsen ca kr Bryggor: Bryggor är också vattenverksamhet. Flytbryggor brukar dock vanligen kunna betraktas som undantagna från tillstånds- eller anmälningsplikten p.g.a. att det är uppenbart att inget påverkas (se 11 kap 12 miljöbalken). Permanenta bryggor, framför allt om stor bottenyta berörs (t.ex. stenkista, träinklädnad, pålning) kan däremot kräva tillstånd eller anmälan. Om det är aktuellt med tillståndsansökan till mark- och miljödomstolen är det bra att även ta med bryggor i ansökan. Samma gäller vid anmälan om vattenverksamhet, men då bör storleksomfattningen på berörd bottenyta i vattenområde bedömas först så att inte gränsen på m 2 överskrids. Nollalternativ Om ingen exploatering skall ske måste området avgränsas. Avgränsning bör göras med staket och skyltar för att förhindra att allmänheten och framförallt ungdomar får tillträde till området. På detta sätt förhindras också att bilar får tillträde. Gävle WSP Samhällsbyggnad Robert Ekqvist Bilagor: Bilaga 1a: Kostnadsbedömning. Ritning: K Situationsplan. Ritning: K Utfyllning vid sträcka 0/165-0/327. Ritning: K Utfyllning vid sträcka 0/327-0/530. Ritning: K Ny spontkaj vid sträcka 0/165-0/530.

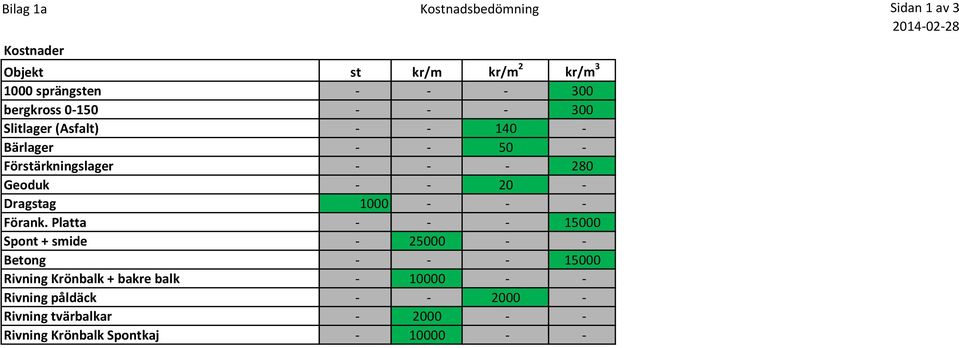

4 Bilag 1a Kostnadsbedömning Sidan 1 av Kostnader Objekt st kr/m kr/m 2 kr/m sprängsten bergkross Slitlager (Asfalt) Bärlager Förstärkningslager Geoduk Dragstag Förank. Platta Spont + smide Betong Rivning Krönbalk + bakre balk Rivning påldäck Rivning tvärbalkar Rivning Krönbalk Spontkaj

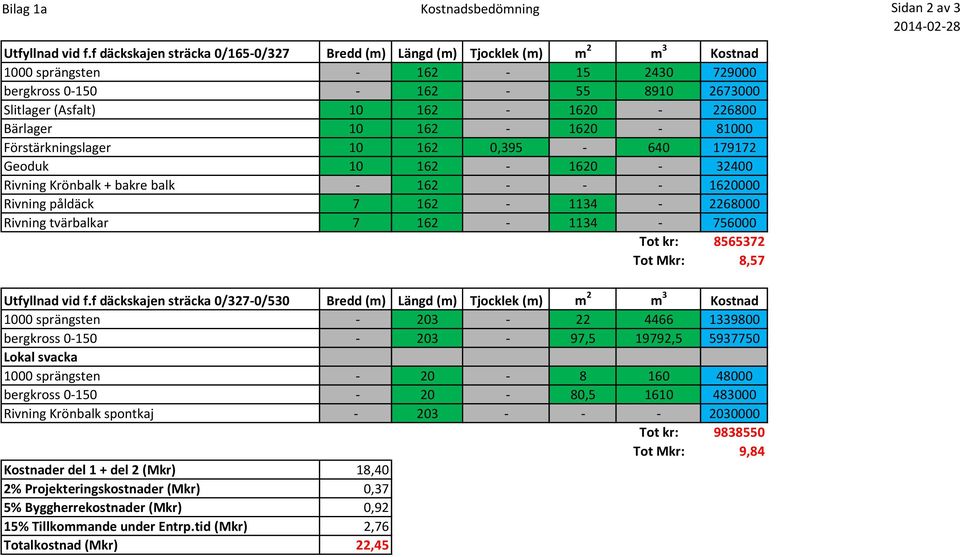

5 Bilag 1a Kostnadsbedömning Sidan 2 av Utfyllnad vid f.f däckskajen sträcka 0/165-0/327 Bredd (m) Längd (m) Tjocklek (m) m 2 m 3 Kostnad 1000 sprängsten bergkross Slitlager (Asfalt) Bärlager Förstärkningslager , Geoduk Rivning Krönbalk + bakre balk Rivning påldäck Rivning tvärbalkar Tot kr: Tot Mkr: 8,57 Utfyllnad vid f.f däckskajen sträcka 0/327-0/530 Bredd (m) Längd (m) Tjocklek (m) m 2 m 3 Kostnad 1000 sprängsten bergkross , , Lokal svacka 1000 sprängsten bergkross , Rivning Krönbalk spontkaj Tot kr: Tot Mkr: 9,84 Kostnader del 1 + del 2 (Mkr) 18,40 2% Projekteringskostnader (Mkr) 0,37 5% Byggherrekostnader (Mkr) 0,92 15% Tillkommande under Entrp.tid (Mkr) 2,76 Totalkostnad (Mkr) 22,45

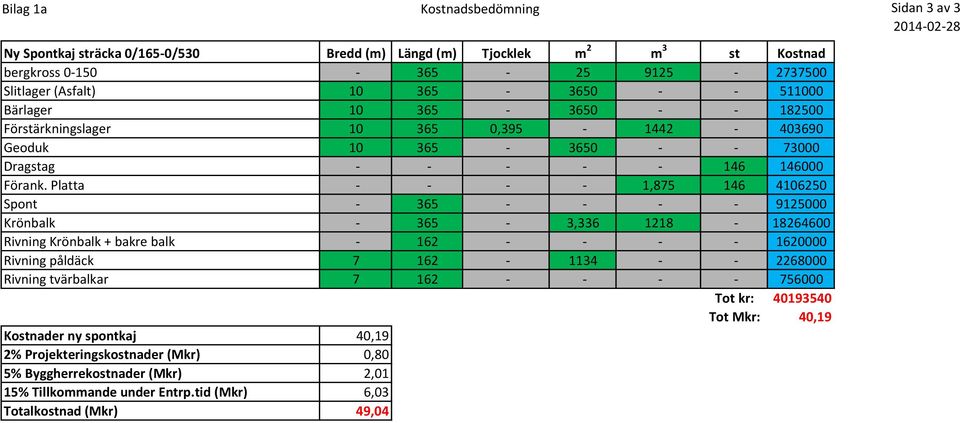

6 Bilag 1a Kostnadsbedömning Sidan 3 av Ny Spontkaj sträcka 0/165-0/530 Bredd (m) Längd (m) Tjocklek m 2 m 3 st Kostnad bergkross Slitlager (Asfalt) Bärlager Förstärkningslager , Geoduk Dragstag Förank. Platta , Spont Krönbalk , Rivning Krönbalk + bakre balk Rivning påldäck Rivning tvärbalkar Tot kr: Tot Mkr: 40,19 Kostnader ny spontkaj 40,19 2% Projekteringskostnader (Mkr) 0,80 5% Byggherrekostnader (Mkr) 2,01 15% Tillkommande under Entrp.tid (Mkr) 6,03 Totalkostnad (Mkr) 49,04

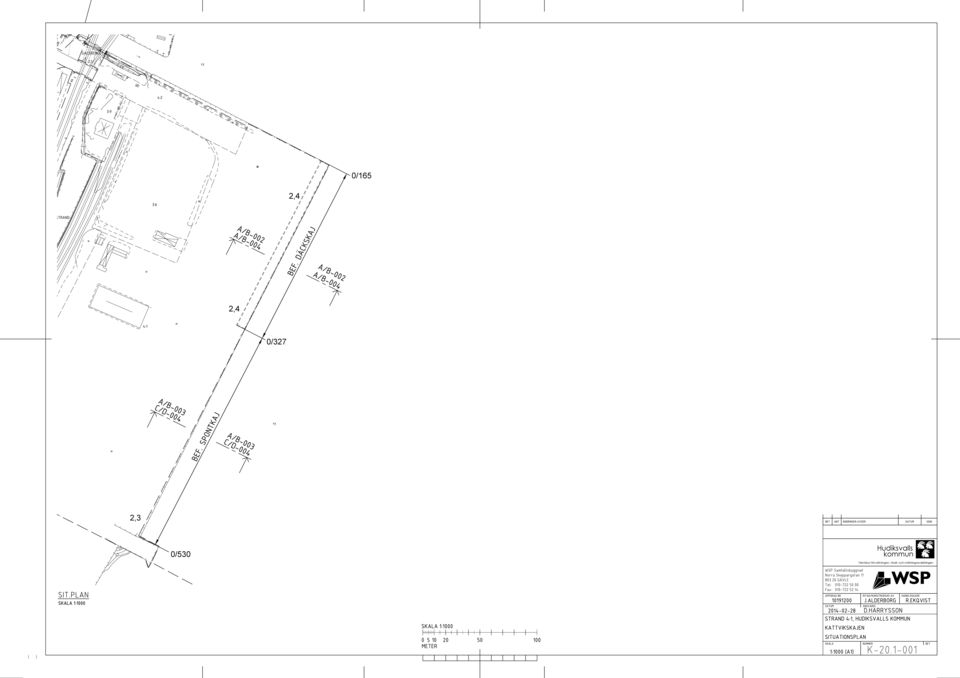

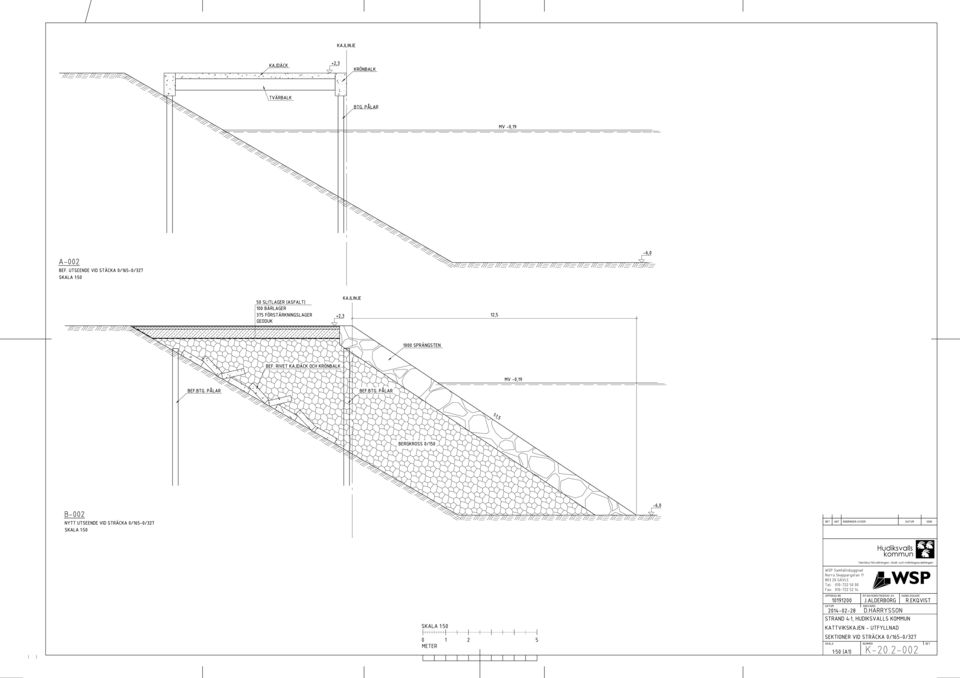

7 ,3 GALGBERGET 2:1 2,3 4:2 3:9 0/165 3:6 2,4 STRAND A/B-004 A/B-004 A/B-002 BEF. DÄCKSKAJ A/B-002 2,4 4:1 0/327 A/B-003 A/B-003 C/D-004 C/D-004 BEF. SPONTKAJ 2,3 0,3 1,3 0/530 Hudiksvalls kommun Tekniska förvaltningen, Mark och mätningsavdelningen

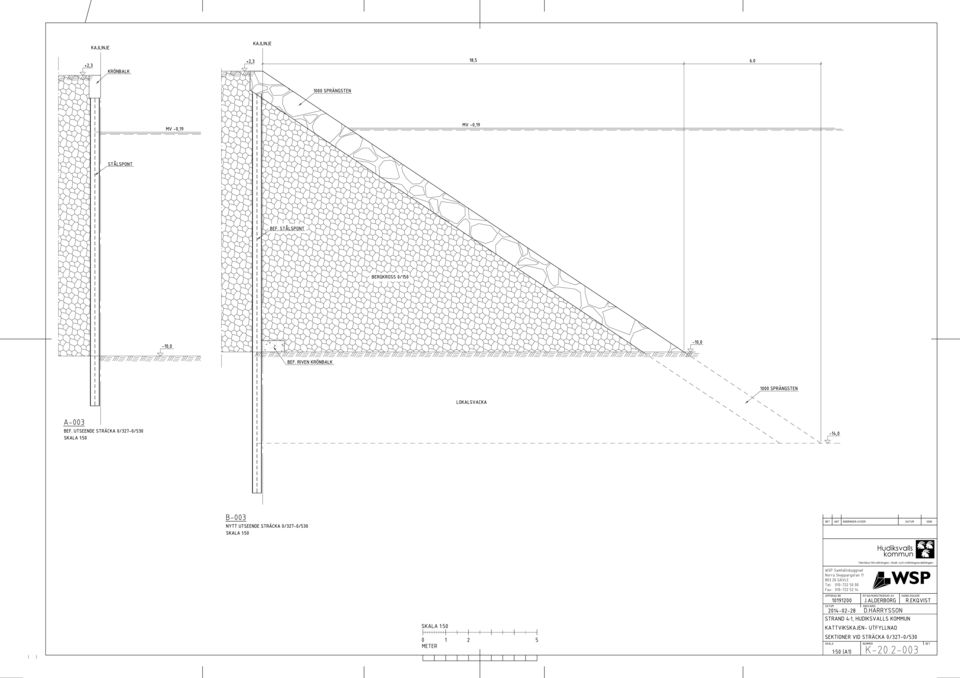

8 Hudiksvalls kommun Tekniska förvaltningen, Mark och mätningsavdelningen

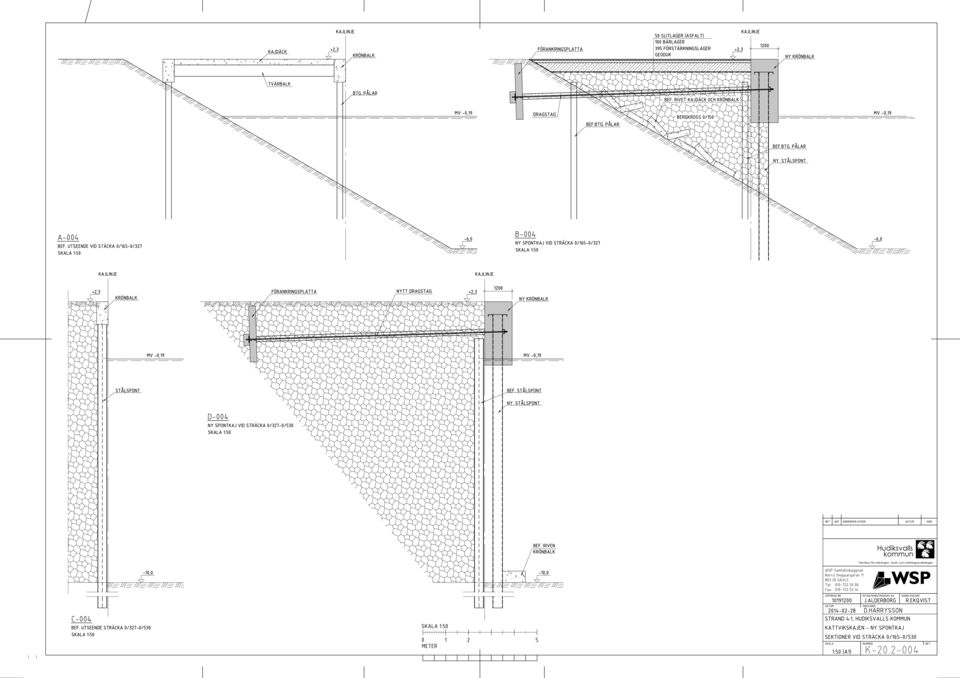

9 Hudiksvalls kommun Tekniska förvaltningen, Mark och mätningsavdelningen
