1 P&E Förvaltning AB kv Posse 18, Karlskrona Miljöteknisk markundersökning Uppdragsnummer:

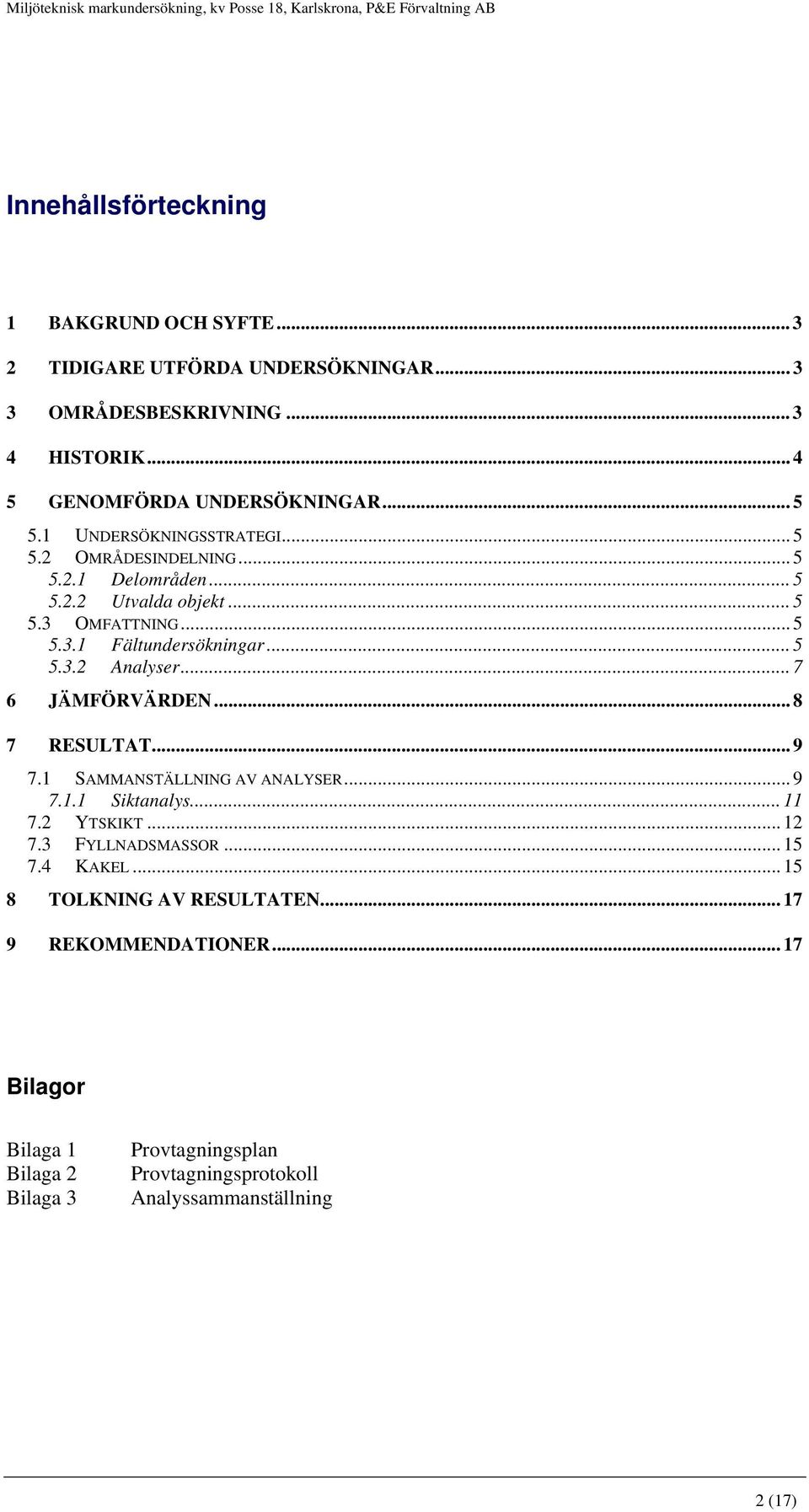

2 Innehållsförteckning 1 BAKGRUND OCH SYFTE TIDIGARE UTFÖRDA UNDERSÖKNINGAR OMRÅDESBESKRIVNING HISTORIK GENOMFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSSTRATEGI OMRÅDESINDELNING Delområden Utvalda objekt OMFATTNING Fältundersökningar Analyser JÄMFÖRVÄRDEN RESULTAT SAMMANSTÄLLNING AV ANALYSER Siktanalys YTSKIKT FYLLNADSMASSOR KAKEL TOLKNING AV RESULTATEN REKOMMENDATIONER Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Provtagningsplan Provtagningsprotokoll Analyssammanställning 2 (17)

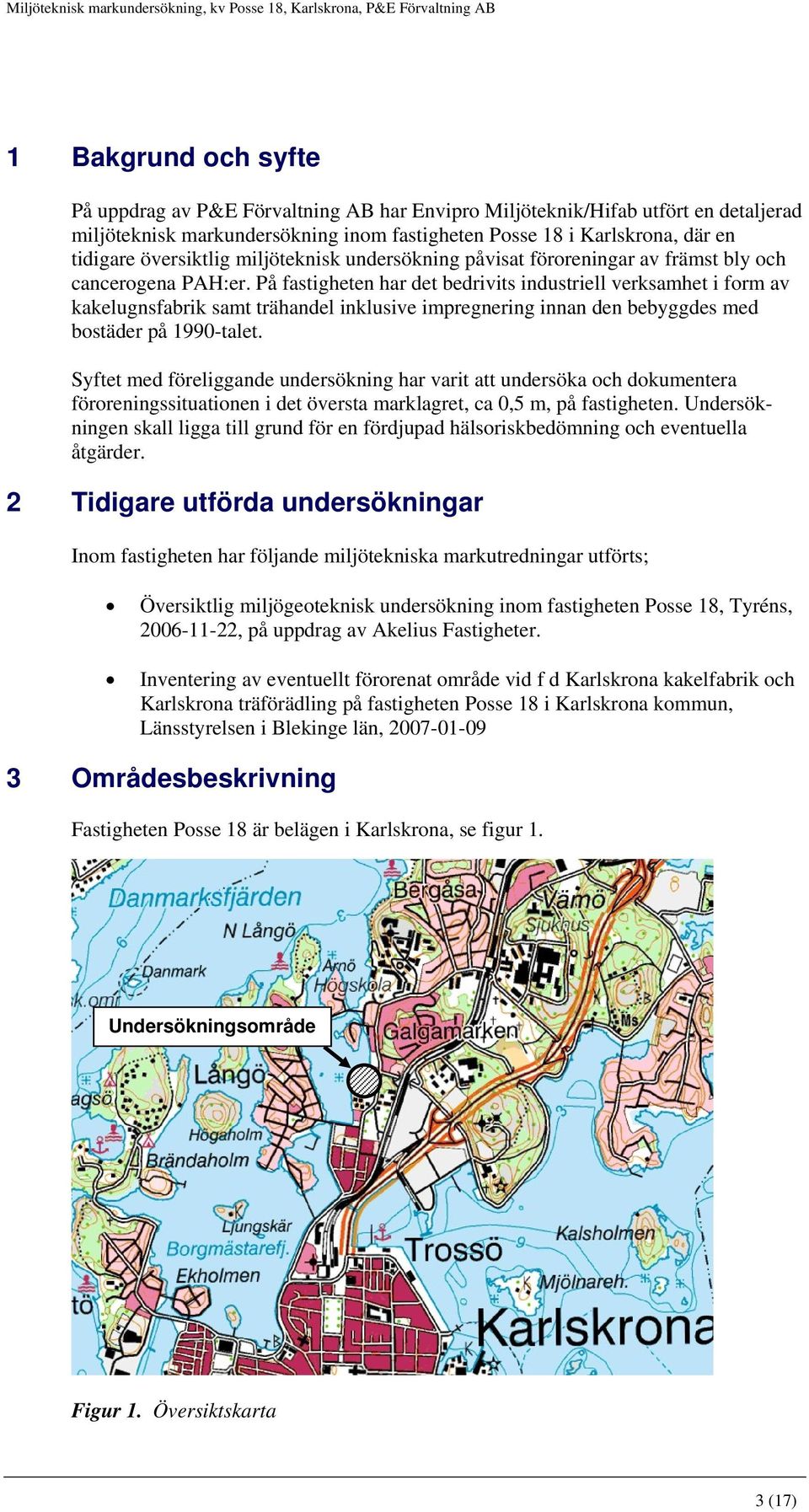

3 1 Bakgrund och syfte På uppdrag av P&E Förvaltning AB har Envipro Miljöteknik/Hifab utfört en detaljerad miljöteknisk markundersökning inom fastigheten Posse 18 i Karlskrona, där en tidigare översiktlig miljöteknisk undersökning påvisat föroreningar av främst bly och cancerogena PAH:er. På fastigheten har det bedrivits industriell verksamhet i form av kakelugnsfabrik samt trähandel inklusive impregnering innan den bebyggdes med bostäder på 1990-talet. Syftet med föreliggande undersökning har varit att undersöka och dokumentera föroreningssituationen i det översta marklagret, ca 0,5 m, på fastigheten. Undersökningen skall ligga till grund för en fördjupad hälsoriskbedömning och eventuella åtgärder. 2 Tidigare utförda undersökningar Inom fastigheten har följande miljötekniska markutredningar utförts; Översiktlig miljögeoteknisk undersökning inom fastigheten Posse 18, Tyréns, , på uppdrag av Akelius Fastigheter. Inventering av eventuellt förorenat område vid f d Karlskrona kakelfabrik och Karlskrona träförädling på fastigheten Posse 18 i Karlskrona kommun, Länsstyrelsen i Blekinge län, Områdesbeskrivning Fastigheten Posse 18 är belägen i Karlskrona, se figur 1. Undersökningsområde Figur 1. Översiktskarta 3 (17)

4 Fastigheten är idag ett bostadsområde med ca 160 lägenheter fördelade på 4 byggnadskroppar samt en förskola på innergården. Bostäderna uppfördes i början av 1990-talet. Fastighetens markyta är plan och gränsar i väster mot Långöfjärden. Cirka m 2 utgörs av bebyggd yta, ca m 2 av hårdgjorda ytor och ca m 2 av gräs- och sandytor. 4 Historik I tidigare utredningar (Tyréns 2006) redovisas nedanstående historik; En kakelugnsfabrik fanns på fastigheten från slutet av 1800-talet fram till mitten av 1960-talet. Kakel framställdes genom att lerpulver pressades, brändes och glaserades. Vid glasering var det förr vanligt att använda bly. Fastigheten består till största delen av ett i havet (Långöfjärden) utfyllt område. Utfyllningen har skett sedan slutet av 1800-talet fram till exploateringen i början av 1990-talet. Fyllningen består bl a sand, slagg, aska och kakelrester och är mellan 0 7 m mäktig. I mitten av 1970-talet tog en trämaterialvaruhandel (Träbolaget) över lokalerna. Förutom trähandel impregnerades virke inomhus som sedan lades utomhus för torkning. Enligt uppgift utfördes åtgärder p g a detta vid exploateringen. I den tidigare utförda översiktliga miljötekniska markundersökningen (Tyréns 2006) påträffades kakelrester i fyllnadsmassorna i fem av sex provtagningspunkter. I prover som innehöll kakelrester påvisades förhöjda halter av bly ( mg/kg TS jämfört med Naturvårdsverkets generella riktvärde vid känslig markanvändning (NV-KM) som är 80 mg/kg TS). Även med fältanalys (XRF) påvisades förhöjda halter av bly i samtliga prover med kakelinnehåll. I prover utan kakel var blyhalterna betydligt lägre. Enligt Tyréns indikerar XRF-mätningarna att blyhalterna är något lägre närmast markytan men någon avgränsning har inte kunnat göras. I samtliga tre prover som analyserades m a p PAH påvisades halter av summa cancerogena PAH överstigande NV-KM (0,5 6 mg/kg TS jämfört med NV-KM 0,3 mg/kg TS). Övriga analyserade parametrar (tungmetaller och petroleumkolväten) förekom i halter understigande NV-KM (Tyréns 2006). Inom ramen för tidigare utförda utredningar anges att de flesta gräsytor anlagts genom att föra på ca 10 cm matjord på befintlig fyllning, det anges även att det är sannolikt att det påfördes extra fyllning på området vid förskolan samt att man fyllde ut området närmast havet ytterligare vid exploateringen. Det är inte känt vilka massor som använts för utfyllnad men enligt uppgift anges att det är troligt att schaktmassor från området nyttjades. 4 (17)

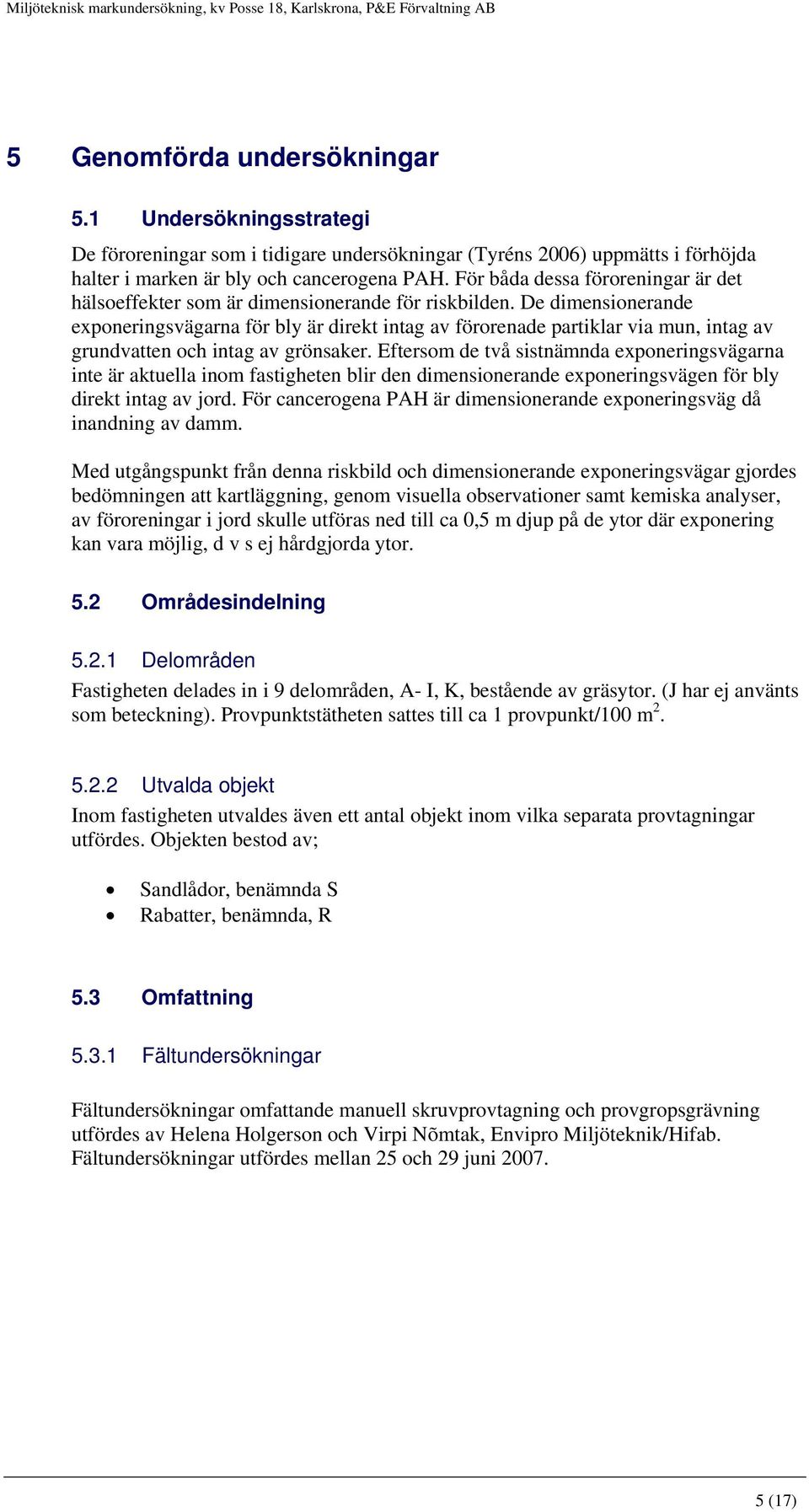

5 5 Genomförda undersökningar 5.1 Undersökningsstrategi De föroreningar som i tidigare undersökningar (Tyréns 2006) uppmätts i förhöjda halter i marken är bly och cancerogena PAH. För båda dessa föroreningar är det hälsoeffekter som är dimensionerande för riskbilden. De dimensionerande exponeringsvägarna för bly är direkt intag av förorenade partiklar via mun, intag av grundvatten och intag av grönsaker. Eftersom de två sistnämnda exponeringsvägarna inte är aktuella inom fastigheten blir den dimensionerande exponeringsvägen för bly direkt intag av jord. För cancerogena PAH är dimensionerande exponeringsväg då inandning av damm. Med utgångspunkt från denna riskbild och dimensionerande exponeringsvägar gjordes bedömningen att kartläggning, genom visuella observationer samt kemiska analyser, av föroreningar i jord skulle utföras ned till ca 0,5 m djup på de ytor där exponering kan vara möjlig, d v s ej hårdgjorda ytor. 5.2 Områdesindelning Delområden Fastigheten delades in i 9 delområden, A- I, K, bestående av gräsytor. (J har ej använts som beteckning). Provpunktstätheten sattes till ca 1 provpunkt/100 m Utvalda objekt Inom fastigheten utvaldes även ett antal objekt inom vilka separata provtagningar utfördes. Objekten bestod av; Sandlådor, benämnda S Rabatter, benämnda, R 5.3 Omfattning Fältundersökningar Fältundersökningar omfattande manuell skruvprovtagning och provgropsgrävning utfördes av Helena Holgerson och Virpi Nõmtak, Envipro Miljöteknik/Hifab. Fältundersökningar utfördes mellan 25 och 29 juni (17)

6 Vid provtagningarna dokumenterades jordarter, förekomst av kakel enligt en 6 gradig skala, där ett kakelinnehåll motsvarande en 6:a innebär ren kakelkross och motsvarande en 1:a innebär enstaka spridda kakelbitar. Vidare dokumenterades innehåll av övrigt fyllnadsmaterial samt lukt- och synintryck. Dokumentationen från provtagningarna redovisas i bilaga 2. Provtagningspunkternas lägen i x och y-led mättes in från fasta installationer. Provtagningspunkternas lägen redovisas i provtagningsplan i bilaga 1. Figur 2. Provtagningsplan 6 (17)

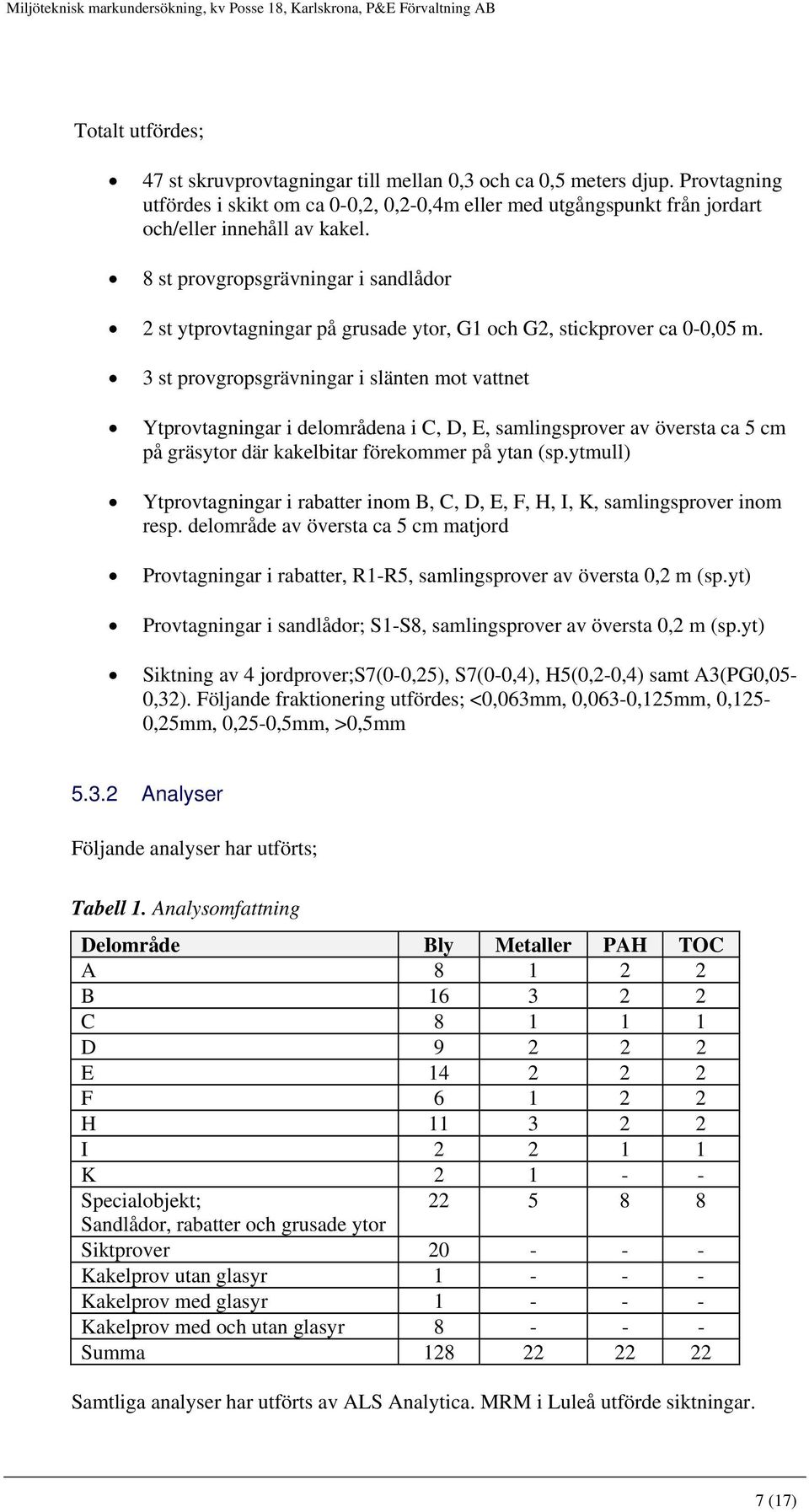

7 Totalt utfördes; 47 st skruvprovtagningar till mellan 0,3 och ca 0,5 meters djup. Provtagning utfördes i skikt om ca 0-0,2, 0,2-0,4m eller med utgångspunkt från jordart och/eller innehåll av kakel. 8 st provgropsgrävningar i sandlådor 2 st ytprovtagningar på grusade ytor, G1 och G2, stickprover ca 0-0,05 m. 3 st provgropsgrävningar i slänten mot vattnet Ytprovtagningar i delområdena i C, D, E, samlingsprover av översta ca 5 cm på gräsytor där kakelbitar förekommer på ytan (sp.ytmull) Ytprovtagningar i rabatter inom B, C, D, E, F, H, I, K, samlingsprover inom resp. delområde av översta ca 5 cm matjord Provtagningar i rabatter, R1-R5, samlingsprover av översta 0,2 m (sp.yt) Provtagningar i sandlådor; S1-S8, samlingsprover av översta 0,2 m (sp.yt) Siktning av 4 jordprover;s7(0-0,25), S7(0-0,4), H5(0,2-0,4) samt A3(PG0,05-0,32). Följande fraktionering utfördes; <0,063mm, 0,063-0,125mm, 0,125-0,25mm, 0,25-0,5mm, >0,5mm Analyser Följande analyser har utförts; Tabell 1. Analysomfattning Delområde Bly Metaller PAH TOC A B C D E F H I K Specialobjekt; Sandlådor, rabatter och grusade ytor Siktprover Kakelprov utan glasyr Kakelprov med glasyr Kakelprov med och utan glasyr Summa Samtliga analyser har utförts av ALS Analytica. MRM i Luleå utförde siktningar. 7 (17)

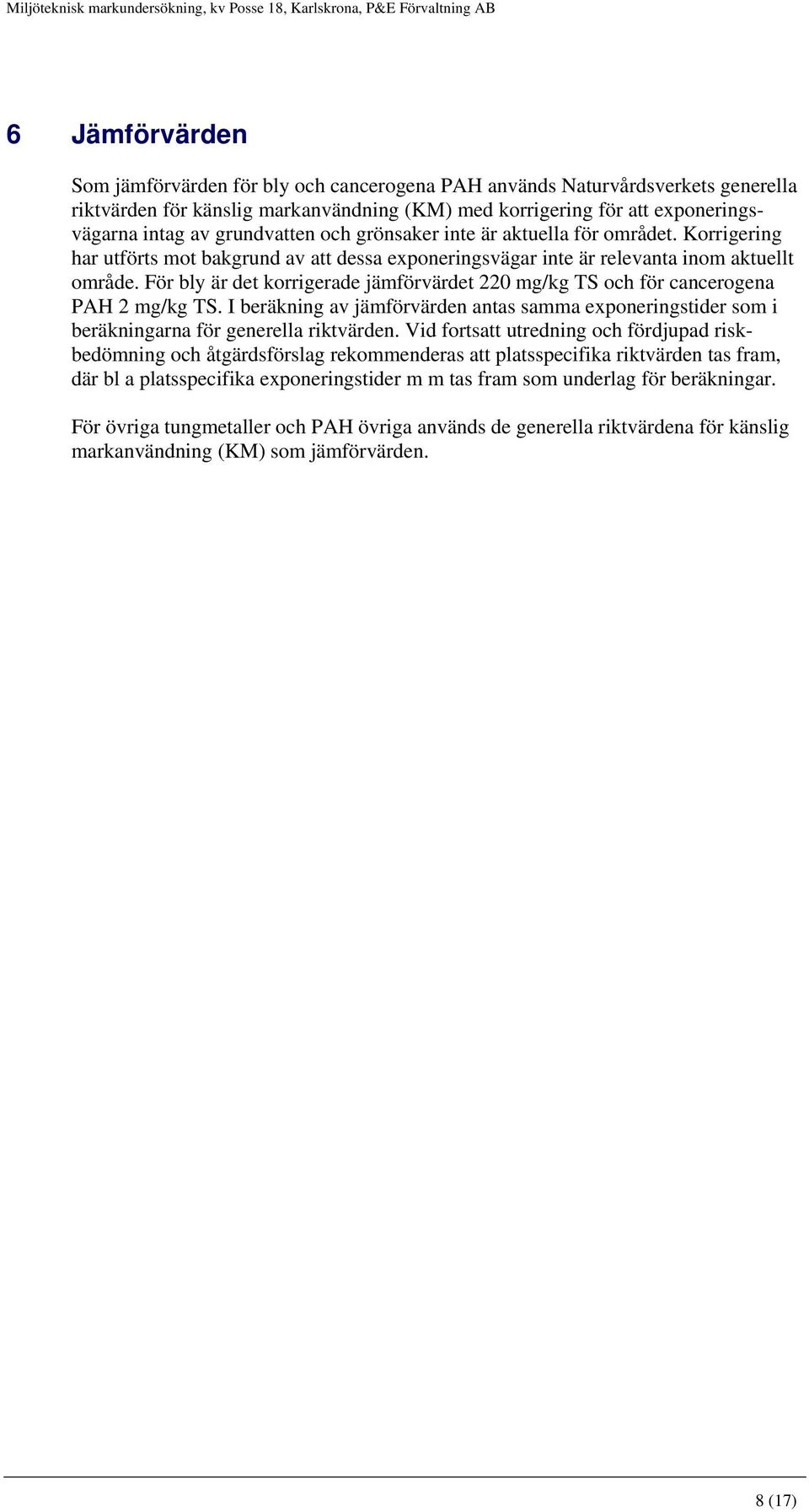

8 6 Jämförvärden Som jämförvärden för bly och cancerogena PAH används Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) med korrigering för att exponeringsvägarna intag av grundvatten och grönsaker inte är aktuella för området. Korrigering har utförts mot bakgrund av att dessa exponeringsvägar inte är relevanta inom aktuellt område. För bly är det korrigerade jämförvärdet 220 mg/kg TS och för cancerogena PAH 2 mg/kg TS. I beräkning av jämförvärden antas samma exponeringstider som i beräkningarna för generella riktvärden. Vid fortsatt utredning och fördjupad riskbedömning och åtgärdsförslag rekommenderas att platsspecifika riktvärden tas fram, där bl a platsspecifika exponeringstider m m tas fram som underlag för beräkningar. För övriga tungmetaller och PAH övriga används de generella riktvärdena för känslig markanvändning (KM) som jämförvärden. 8 (17)

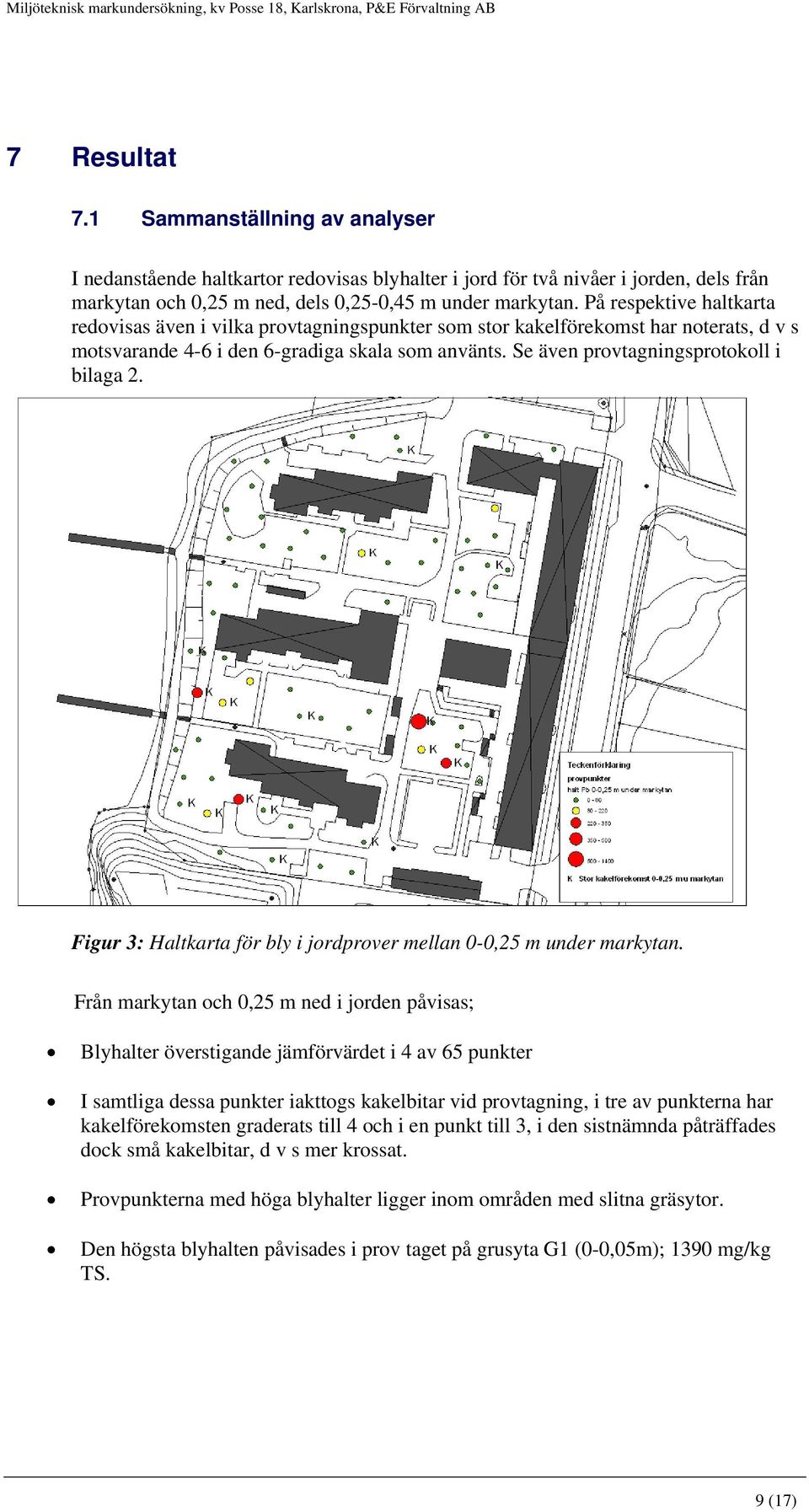

9 7 Resultat 7.1 Sammanställning av analyser I nedanstående haltkartor redovisas blyhalter i jord för två nivåer i jorden, dels från markytan och 0,25 m ned, dels 0,25-0,45 m under markytan. På respektive haltkarta redovisas även i vilka provtagningspunkter som stor kakelförekomst har noterats, d v s motsvarande 4-6 i den 6-gradiga skala som använts. Se även provtagningsprotokoll i bilaga 2. Figur 3: Haltkarta för bly i jordprover mellan 0-0,25 m under markytan. Från markytan och 0,25 m ned i jorden påvisas; Blyhalter överstigande jämförvärdet i 4 av 65 punkter I samtliga dessa punkter iakttogs kakelbitar vid provtagning, i tre av punkterna har kakelförekomsten graderats till 4 och i en punkt till 3, i den sistnämnda påträffades dock små kakelbitar, d v s mer krossat. Provpunkterna med höga blyhalter ligger inom områden med slitna gräsytor. Den högsta blyhalten påvisades i prov taget på grusyta G1 (0-0,05m); 1390 mg/kg TS. 9 (17)

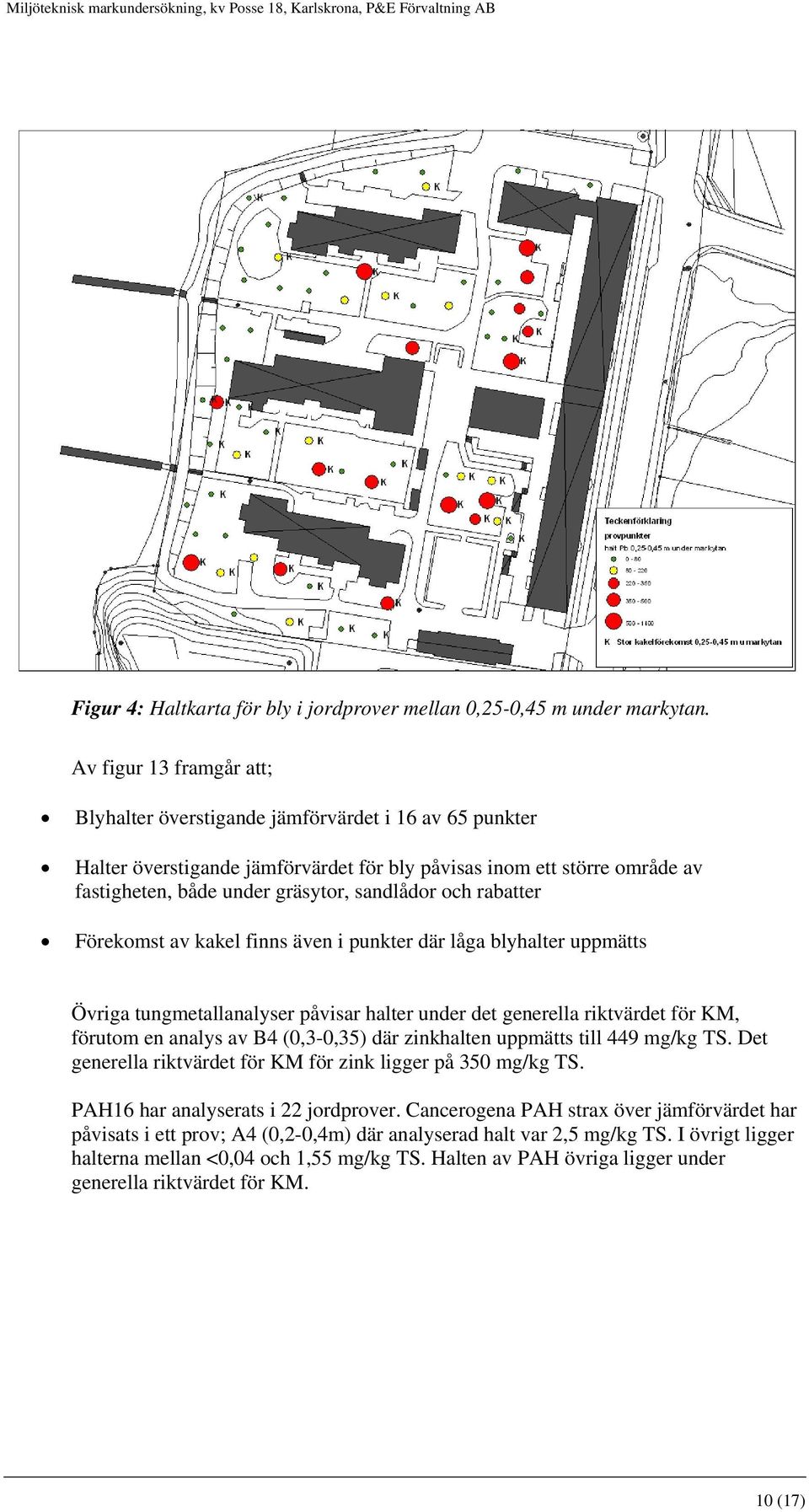

10 Figur 4: Haltkarta för bly i jordprover mellan 0,25-0,45 m under markytan. Av figur 13 framgår att; Blyhalter överstigande jämförvärdet i 16 av 65 punkter Halter överstigande jämförvärdet för bly påvisas inom ett större område av fastigheten, både under gräsytor, sandlådor och rabatter Förekomst av kakel finns även i punkter där låga blyhalter uppmätts Övriga tungmetallanalyser påvisar halter under det generella riktvärdet för KM, förutom en analys av B4 (0,3-0,35) där zinkhalten uppmätts till 449 mg/kg TS. Det generella riktvärdet för KM för zink ligger på 350 mg/kg TS. PAH16 har analyserats i 22 jordprover. Cancerogena PAH strax över jämförvärdet har påvisats i ett prov; A4 (0,2-0,4m) där analyserad halt var 2,5 mg/kg TS. I övrigt ligger halterna mellan <0,04 och 1,55 mg/kg TS. Halten av PAH övriga ligger under generella riktvärdet för KM. 10 (17)

11 7.1.1 Siktanalys Fyra stycken jordprover; S7(0-0,25), S7(0-0,4), H5(0,2-0,4) samt A3(PG0,05-0,32) siktades. Respektive siktfraktion analyserades med avseende på bly. Analys utfördes även på hela provmaterialet för respektive provpunkt. Av de siktade fraktionerna påvisades generellt de högsta blyhalterna i de minsta fraktionerna. I Provpunkt S7, som är belägen i en sandlåda inom delområde C (förskoleområdet) utfördes två siktningar på material dels från 0-0,25 m och dels från 0-0,4 m. Analysresultatet visar att de högsta halterna finns i de översta 0-0,2 m och då i de finare fraktionerna. Tabell 2: Analys av Pb i siktade prover Prov TS Pb (mg/kg TS) Jämförvärde 220 S7 (PG 0-0,25) <0,063 mm 94,1 474 S7 (PG 0-0,25) 0,063-0,125 94,1 237 S7 (PG 0-0,25) 0,125-0,25 94,1 126 S7 (PG 0-0,25) 0,25-0,5 94,1 101 S7 (PG 0-0,25) >0,5 mm 94,1 24 S7 (0-0,25) analys utförd på hela provet (sand) 93,6 87 S7 (Sp 0-0,40) <0,063 mm 94,4 22 S7 (Sp 0-0,40) 0,063-0,125 94,4 8 S7 (Sp 0-0,40) 0,125-0,25 94,4 5 S7 (Sp 0-0,40) 0,25-0,5 94,4 3 S7 (Sp 0-0,40) >0,5 mm 94,4 4 S7 (0-0,4) analys utförd på hela provet (sand) 94,3 4 H5 (0,2-0,4) <0,063 93,9 541 H5 (0,2-0,4) 0,063-0,125 93,9 328 H5 (0,2-0,4) 0,125-0,25m 93,9 236 H5 (0,2-0,4) 0,25-0,5 mm 93,9 121 H5 (0,2-0,4) >0,5 mm 93,9 82 H5 (0,2-0,4) analys utförd på hela provet (stenig sandig silt, moränliknande) 95,4 388 A3 (pg0,05-0,32) <0,063 92,2 113 A3 (pg0,05-0,32) 0,063-0,125 mm 92,2 82 A3 (pg0,05-0,32) 0,125-0,25 mm 92,2 60 A3 (pg0,05-0,32) 0,25-0,5 mm 92,2 26 A3 (pg0,05-0,32) >0,5 mm 92,2 44 A3 (0-0,2) ej siktad 95,8 25 A3 (0,2-0,4) analys utförd på hela provet (grusig, stenig siltig sand) 92, (17)

12 7.2 Ytskikt En dokumentation av slitage och förekomst av kakelbitar i ytliga marklager redovisas översiktligt på karta i Figur 5. Vidare dokumenterades förekomst av kakelbitar på grusytor och sandlådor inom fastigheten. Figur 5. Översiktlig kartläggning av gräsytor samt förekomst av kakel i markytan. Gräsytor Slitna gräsytor ses i samtliga delområden förutom delområde K. Kakelbitar i gräsytan förekommer inom framförallt delområdena B, C, D och E. Noteras bör att det framförallt inom delområdena C (förskoleområdet), E, D och B både finns slitna gräsytor samt kakelbitar i markytan, se nedanstående bilder. 12 (17)

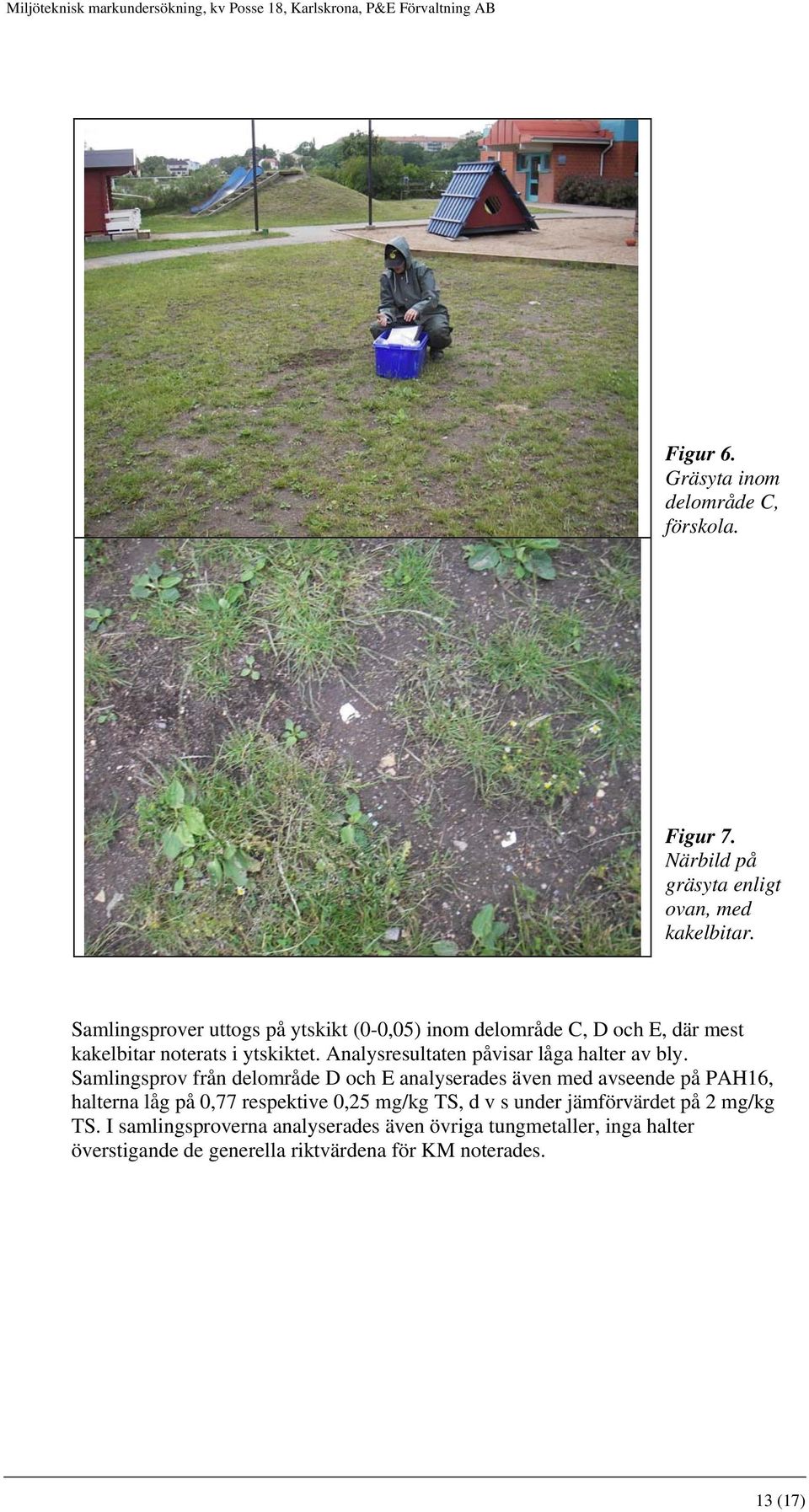

13 Figur 6. Gräsyta inom delområde C, förskola. Figur 7. Närbild på gräsyta enligt ovan, med kakelbitar. Samlingsprover uttogs på ytskikt (0-0,05) inom delområde C, D och E, där mest kakelbitar noterats i ytskiktet. Analysresultaten påvisar låga halter av bly. Samlingsprov från delområde D och E analyserades även med avseende på PAH16, halterna låg på 0,77 respektive 0,25 mg/kg TS, d v s under jämförvärdet på 2 mg/kg TS. I samlingsproverna analyserades även övriga tungmetaller, inga halter överstigande de generella riktvärdena för KM noterades. 13 (17)

14 Sandlådor Kakelbitar i ytan finns framförallt i sandlådorna inom delområdena B, C, E, H och I. Analys av samlingsprover uttagna i översta sandskiktet (ca 0-0,2 m) påvisar låga halter av bly. I två av sandlådorna (S1 i delområde B och S4 i delområde H) analyserades även övriga tungmetaller. Analyserna påvisade generellt mycket låga metallhalter. I fyra av sandlådorna analyserades den ytliga jorden (sp-yt; 0-0,2 m) även med avseende på PAH16. Samtliga analyser visar på halter under rapporteringsgränsen för analysen. Figur 8: Kakelbitar i sandlåda i område B, provpunkt S1 Enligt fastighetsskötaren byts översta skiktet (ca 0,1-0,2 m) av sand i sandlådorna ut med ungefär 1,5 års mellanrum. Inom området finns även två grusade ytor, dels en boulebana i den norra delen av fastigheten, G2, dels en mindre grusad yta i anslutning till en lekplats och gräsyta inom delområde I, G1. Vid G1 finns ett par bänkar och en grillplats för de boende inom området. Rabatter/häckar Provtagning och analys av samlingsprover i rabatter inom respektive delområde påvisar låga blyhalter i samlingsprover från ytan ner till 0,2 m. På djupare nivåer har högre halter uppmätts i R1, R4 och R5. Endast i R4, som är beläget inom delområde I, överstiger blyhalten jämförvärdet på 220 mg/kg TS. På ett djup av 0,45 m är blyhalten 582 mg/kg TS i R4. Samlingsprover i samtliga rabatter/häckar inom delområde B och I analyserades även med avseende på PAH16. Halten cancerogena PAH låg på 0,27 respektive 0,4 mg/kg TS, d v s under jämförvärdet. Halten övriga PAH:er var låga, d v s under generella riktvärdet för KM. 14 (17)

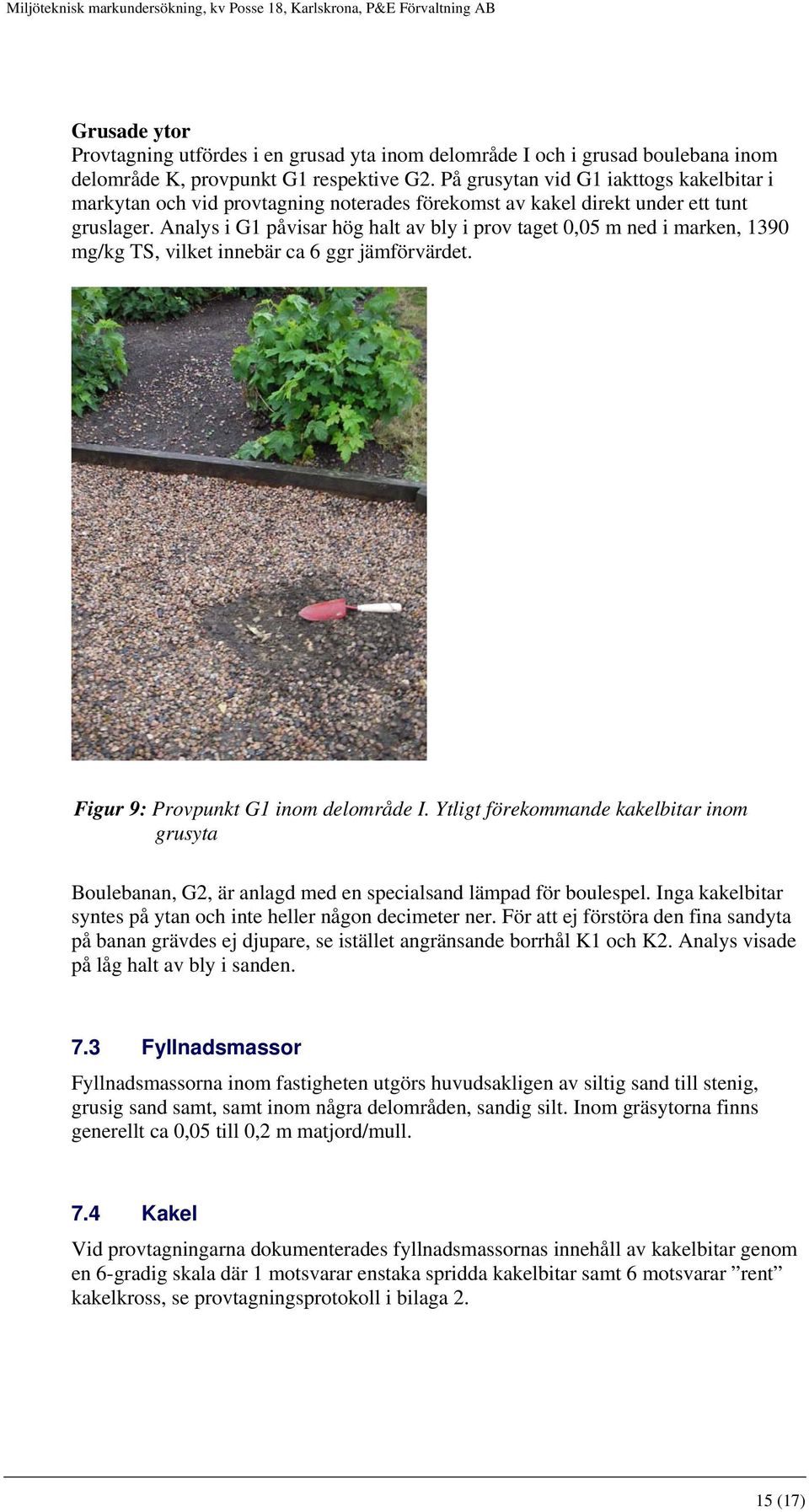

15 Grusade ytor Provtagning utfördes i en grusad yta inom delområde I och i grusad boulebana inom delområde K, provpunkt G1 respektive G2. På grusytan vid G1 iakttogs kakelbitar i markytan och vid provtagning noterades förekomst av kakel direkt under ett tunt gruslager. Analys i G1 påvisar hög halt av bly i prov taget 0,05 m ned i marken, 1390 mg/kg TS, vilket innebär ca 6 ggr jämförvärdet. Figur 9: Provpunkt G1 inom delområde I. Ytligt förekommande kakelbitar inom grusyta Boulebanan, G2, är anlagd med en specialsand lämpad för boulespel. Inga kakelbitar syntes på ytan och inte heller någon decimeter ner. För att ej förstöra den fina sandyta på banan grävdes ej djupare, se istället angränsande borrhål K1 och K2. Analys visade på låg halt av bly i sanden. 7.3 Fyllnadsmassor Fyllnadsmassorna inom fastigheten utgörs huvudsakligen av siltig sand till stenig, grusig sand samt, samt inom några delområden, sandig silt. Inom gräsytorna finns generellt ca 0,05 till 0,2 m matjord/mull. 7.4 Kakel Vid provtagningarna dokumenterades fyllnadsmassornas innehåll av kakelbitar genom en 6-gradig skala där 1 motsvarar enstaka spridda kakelbitar samt 6 motsvarar rent kakelkross, se provtagningsprotokoll i bilaga (17)

16 Figur 10: Provpunkt B1, kakelbitar på 0,4 m djup. Figur 11: Provpunkt B2 prov från 0,2-0,4 bestående av siltig sand innehållande sten och kakel. Rent kakelkross påträffades inom förskoleområdet, delområde C, dels direkt under mullskiktet, på ca 0,15 m djup, i den uppbyggda kullen med rutschbana samt dels från ca 0,15 0,60 m djup i sandlådor. Bild i Figur 6 är tagen vid borrning av C4 i den uppbyggda kullen. Se även Figur 7, provgrop S1. Kakelkross påträffades även inom delområde B i provpunkt B5 mellan 0,15 och 0,35m djup. Figur 12: Kakelkross i sandlåda, provgrop S1. Figur 13: Kakelkross på ca 0,15 m djup i uppbyggd kulle inom delområde C (förskolan) Vid analys av kakelkross har representativa prov tagits ut i ett flertal punkter utifrån hur förekomst av glaserat och oglaserat kakel sett ut på aktuella platser. Generellt är det en mix av både glaserat och oglaserat kakel över hela området. Det glaserade kaklet domineras av vit glasyr, mindre förekomster har funnits av turkosfärgad och rosafärgad glasyr. I borrhål B2 och B8 hittades endast oglaserat kakel. I provgrop S7, inne på förskoleområdet, gjordes analys på glaserat och oglaserat var för sig. De oglaserade proven B2 och B8 visar en blyhalt av 78,5 respektive 2,28 mg/kg TS. Det 16 (17)

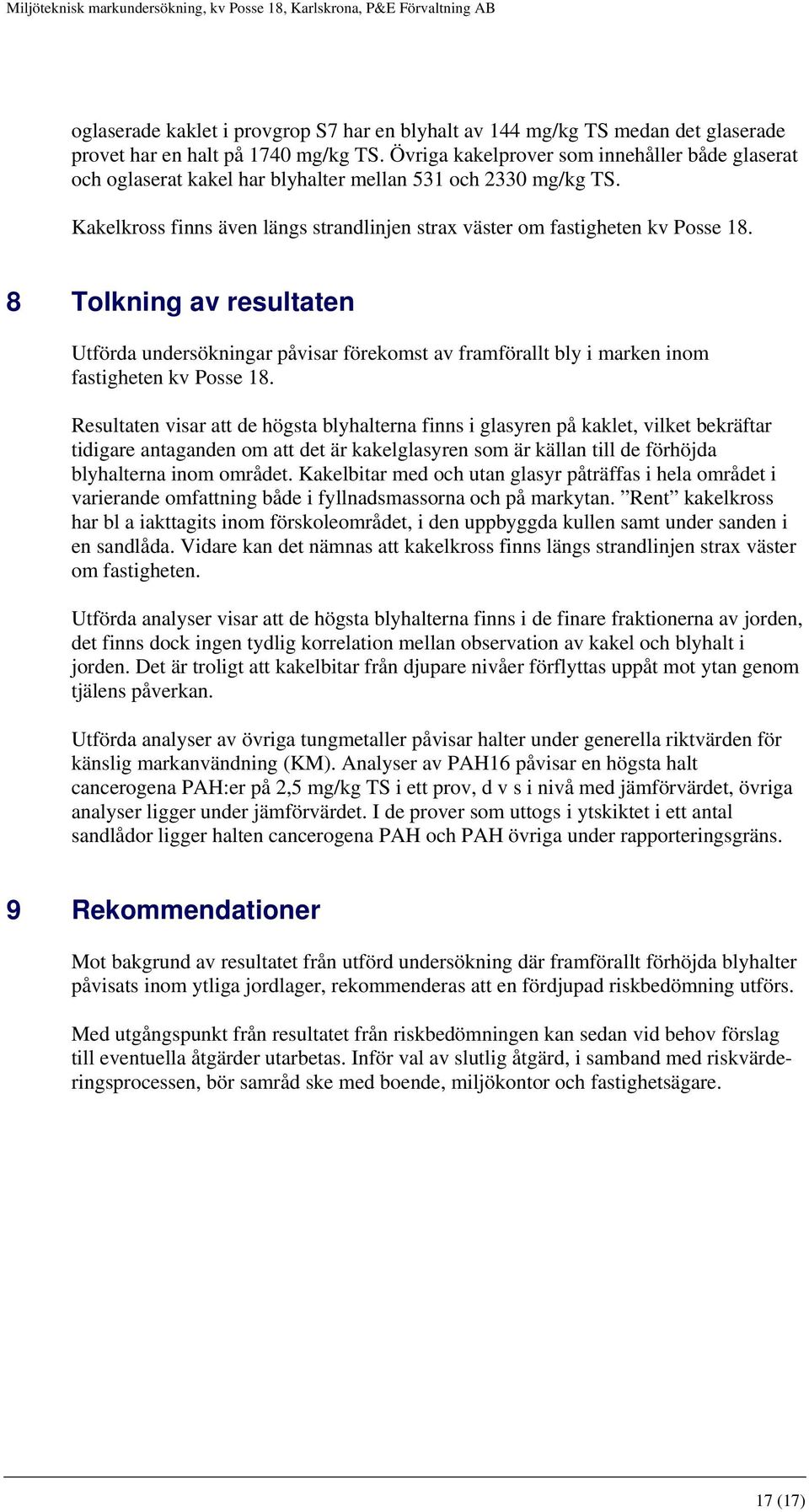

17 oglaserade kaklet i provgrop S7 har en blyhalt av 144 mg/kg TS medan det glaserade provet har en halt på 1740 mg/kg TS. Övriga kakelprover som innehåller både glaserat och oglaserat kakel har blyhalter mellan 531 och 2330 mg/kg TS. Kakelkross finns även längs strandlinjen strax väster om fastigheten kv Posse Tolkning av resultaten Utförda undersökningar påvisar förekomst av framförallt bly i marken inom fastigheten kv Posse 18. Resultaten visar att de högsta blyhalterna finns i glasyren på kaklet, vilket bekräftar tidigare antaganden om att det är kakelglasyren som är källan till de förhöjda blyhalterna inom området. Kakelbitar med och utan glasyr påträffas i hela området i varierande omfattning både i fyllnadsmassorna och på markytan. Rent kakelkross har bl a iakttagits inom förskoleområdet, i den uppbyggda kullen samt under sanden i en sandlåda. Vidare kan det nämnas att kakelkross finns längs strandlinjen strax väster om fastigheten. Utförda analyser visar att de högsta blyhalterna finns i de finare fraktionerna av jorden, det finns dock ingen tydlig korrelation mellan observation av kakel och blyhalt i jorden. Det är troligt att kakelbitar från djupare nivåer förflyttas uppåt mot ytan genom tjälens påverkan. Utförda analyser av övriga tungmetaller påvisar halter under generella riktvärden för känslig markanvändning (KM). Analyser av PAH16 påvisar en högsta halt cancerogena PAH:er på 2,5 mg/kg TS i ett prov, d v s i nivå med jämförvärdet, övriga analyser ligger under jämförvärdet. I de prover som uttogs i ytskiktet i ett antal sandlådor ligger halten cancerogena PAH och PAH övriga under rapporteringsgräns. 9 Rekommendationer Mot bakgrund av resultatet från utförd undersökning där framförallt förhöjda blyhalter påvisats inom ytliga jordlager, rekommenderas att en fördjupad riskbedömning utförs. Med utgångspunkt från resultatet från riskbedömningen kan sedan vid behov förslag till eventuella åtgärder utarbetas. Inför val av slutlig åtgärd, i samband med riskvärderingsprocessen, bör samråd ske med boende, miljökontor och fastighetsägare. 17 (17)

18 E10 E9 K1 G2 K2 H8 H9 E8 D5 D3 E7 E6 D4 E5 E4 E3 E2 E1 S3 F2 F3 F1 R1 F4 H6 H5 H7 H4 H3 S4 H2 R2 H1 R2 D6 D2 S2 B9 B7 D1 B8 B6 C4 C3 S7 C2 S8 C1 S8 G1 I1 R5 I2 S5 R4 S6 R3 B5 B4 B3 S1 B2 A4 A3 A2 A1 B1 BET ANT ÄNDRINGEN AVSER DATUM SIGN P&E Förvaltning AB Miljöteknisk markundersökning inom Kv. Posse 18 i Karlskrona ± Magasinsgatan 22 Tel Göteborg Fax UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE HH DATUM ANSVARIG VN VN/HH Provtagningsplan SKALA NUMMER BET 1:500 (A3) Bilaga 1

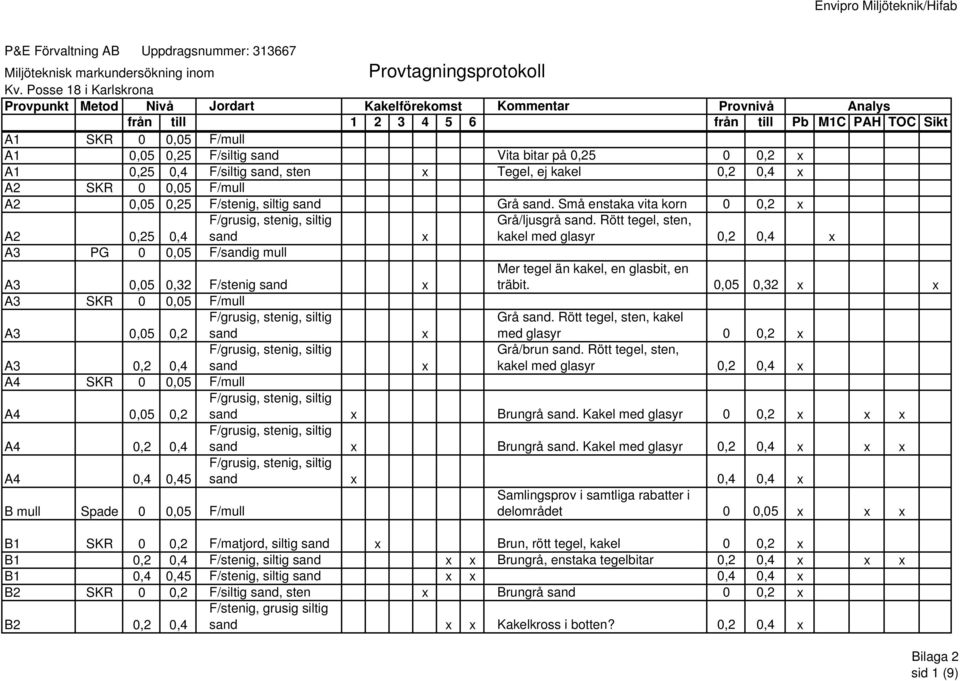

19 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt A1 SKR 0 0,05 F/mull A1 0,05 0,25 F/siltig sand Vita bitar på 0,25 0 0,2 x A1 0,25 0,4 F/siltig sand, sten x Tegel, ej kakel 0,2 0,4 x A2 SKR 0 0,05 F/mull A2 0,05 0,25 F/stenig, siltig sand Grå sand. Små enstaka vita korn 0 0,2 x F/grusig, stenig, siltig Grå/ljusgrå sand. Rött tegel, sten, A2 0,25 0,4 sand x kakel med glasyr 0,2 0,4 x A3 PG 0 0,05 F/sandig mull A3 0,05 0,32 F/stenig sand x Mer tegel än kakel, en glasbit, en träbit. 0,05 0,32 x x A3 SKR 0 0,05 F/mull A3 0,05 0,2 F/grusig, stenig, siltig sand x Grå sand. Rött tegel, sten, kakel med glasyr 0 0,2 x A3 0,2 0,4 F/grusig, stenig, siltig sand x Grå/brun sand. Rött tegel, sten, kakel med glasyr 0,2 0,4 x A4 SKR 0 0,05 F/mull F/grusig, stenig, siltig A4 0,05 0,2 sand x Brungrå sand. Kakel med glasyr 0 0,2 x x x A4 0,2 0,4 F/grusig, stenig, siltig sand x Brungrå sand. Kakel med glasyr 0,2 0,4 x x x A4 0,4 0,45 F/grusig, stenig, siltig sand x 0,4 0,4 x Samlingsprov i samtliga rabatter i B mull Spade 0 0,05 F/mull delområdet 0 0,05 x x x B1 SKR 0 0,2 F/matjord, siltig sand x Brun, rött tegel, kakel 0 0,2 x B1 0,2 0,4 F/stenig, siltig sand x x Brungrå, enstaka tegelbitar 0,2 0,4 x x x B1 0,4 0,45 F/stenig, siltig sand x x 0,4 0,4 x B2 SKR 0 0,2 F/siltig sand, sten x Brungrå sand 0 0,2 x F/stenig, grusig siltig B2 0,2 0,4 sand x x Kakelkross i botten? 0,2 0,4 x Bilaga 2 sid 1 (9)

20 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt B3 SKR 0 0,1 F/matjord, mull 0 0,1 x B3 0,1 0,3 F/stenig, sandig silt x Ljusgrå, små kakelbitar, glaserade/oglaserade, även lite tegel 0,1 0,3 x B3 0,3 0,4 F/stenig sand x Ljusgrå, osorterad. Små kakelbitar, glaserade/oglaserade, även lite tegel 0,3 0,4 x B4 SKR 0 0,1 F/matjord, mull B4 0,1 0,3 F/stenig, grusig, siltig finsand x Brungrå, hård. Kakelbitar mellan 0,1-0,2 sedan tegel 0,1 0,3 x B4 0,3 0,35 F/stenig, grusig, siltig finsand x Hårt, endast tegel 0,3 0,35 x B5 SKR 0 0,15 F/matjord, mull B5 0,15 0,35 F/stenig, grusig finsand x x Hårt, glaserad/oglaserad kakel (turkos, svart, vit), stopp mot tegel 0,15 0,35 x B6 SKR 0 0,05 F/matjord, mull B6 0,05 0,3 F/stenig, siltig sand Brun, ser ny ut 0,1 0,3 x B6 0,3 0,4 F/stenig, siltig sand x Ljusgrå, hård, mer sten än i ovanliggande, vita glaserade och oglaserade kakel, tegel 0,3 0,4 x B7 SKR 0 0,1 F/matjord, mull B7 0,1 0,25 F/sten, sand Stålgrå, stenmjöl? Fuktig, mycket sten. Inget kakel 0,1 0,25 x B7 0,25 0,43 F/stenig sand Brun, sandlådesand. Runda kullerstenar 0,25 0,43 x B8 SKR 0 0,1 F/matjord, mull x Dålig gräsmatta, enstaka tegel Brun, sandlådesand. Runda B8 0,1 0,36 F/stenig sand kullerstenar 0,1 0,36 x B8 0,36 0,4 F/stenig sand x Kakel från ugn, grova bitar, ej glasyr. 0,36 0,4 x Bilaga 2 sid 2 (9)

21 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt B9 SKR 0 0,1 F/mull B9 0,1 0,2 F/sten, sand, mull Stora stenar, svårt komma ner. 0 0,2 x Samlingsprov från slitna delar av C Spade 0 0,05 F/mull gräsmattan. 0 0,05 C mull Spade 0 0,05 F/mull Samlingsprov i samtliga rabatter i delområdet 0 0,05 x x C1 SKR 0 0,25 F/mull 0 0,25 x Ser ut att vara blandat med matjord. Stopp mot sten. Kakel och tegel (från ugn) börjar på 0,35. Glaserat kakel.ser ut att vara en större C1 0,25 0,4 F/mullig, sandig silt x mängd kakel efter 0,4. 0,25 0,4 x Sliten gräsmatta, kakel ligger på C2 SKR 0 0,2 F/sandig mull x ytan. 0 0,2 x x x Från små till 2-3 cm bitar. Även C2 0,2 0,3 F/kakel- och glaskross x tegelbitar finns. 0,2 0,3 x C3 SKR 0 0,15 F/mull x Vita kakelflisor C3 0,15 0,2 F/mullig, sandig silt x Blandat med matjord 0,15 0,3 x C3 0,2 0,3 F/sandig silt med makadam Ej kakel Glaserade/oglaserade kakelbitar. C3 0,3 0,4 F/sand x x Lite tegel. 0,3 0,4 x C4 SKR 0 0,05 F/mull C4 0,05 0,15 F/sandig mull, mullig sand C4 0,15 0,5 F/kakelkross x D Spade 0 0,05 F/mull Minst 75 % kakel. Troligtvis består hela kullen av kakelkross, lättborrat. 0,15 0,5 x Samlingsprov ytjord där kakel ligger på ytan 0 0,05 x x x Bilaga 2 sid 3 (9)

22 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt D mull Spade 0 0,05 F/mull Samlingsprov i samtliga rabatter i delområdet 0 0,05 x D1 SKR 0 0,1 F/matjord, mull x Kakelbitar på ytan D1 0,1 0,3 F/stenig, sandig silt x Ljusgrå 0,1 0,3 x D1 0,3 0,5 F/singel Ledningsgrav? D2 SKR 0 0,1 F/matjord, mull D2 0,1 0,25 F/stenig, sandig silt x Brungrå 0,1 0,25 x D2 0,25 0,4 F/stenig, sandig silt x Glaserad/oglaserad kakel 0,25 0,4 x D3 SKR 0 0,1 F/matjord, mull Mörkbrun D3 0,1 0,45 F/mullig, sandig silt x Stenig, ljusbrun/ljusgrå 0,1 0,45 x x x D4 SKR 0 0,15 F/mull D4 0,15 0,25 F/makadam D4 0,25 0,45 F/stenig sand Brun, saf-sag 0,25 0,45 x D5 SKR 0 0,05 F/mull D5 0,05 0,15 F/mullig stenig sand Brun D5 0,15 0,3 F/sandig sten x 0,15 0,3 x D5 0,3 0,42 F/grusig, stenig sand x Upp till Sam, stenigt 0,3 0,42 x F/sandig mull, mullig D6 PG 0 0,2 sand x 0 0,2 x D6 0,2 0,3 F/stenig sand x 0,2 0,3 x E Spade 0 0,05 F/mull Samlingsprov ytjord där kakel ligger på ytan 0 0,05 E mull Spade 0 0,05 F/mull Samlingsprov i samtliga rabatter i delområdet 0 0,05 x x x x E1 SKR 0 0,05 F/matjord, mull x E1 0,05 0,2 F/sandig mull x Kakelbitar börjar komma på 0,15 0 0,2 x E1 0,2 0,4 F/stenig, sandig silt x Inblandning av matjord (alla fraktioner), stora stenar. Kakel med glasyr, ett skikt mellan 0,20-0,25 0,2 0,4 x Bilaga 2 sid 4 (9)

23 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt E2 SKR 0 0,05 F/mull E2 0,05 0,36 F/stenig, grusig sand x Stora kakelbitar, mycket stora stenar (kullerstenar). Brun sand 0,05 0,36 x Bitvis tät gräsmatta. Inga kakelbitar E3 SKR 0 0,15 F/mull på ytan 0 0,15 x E3 0,15 0,3 F/stenig, grusig sand Sandlådesand, ej kakel. Stora stenar (kullerstenar). Stopp mot sten. 0,15 0,3 x E4 SKR 0 0,15 F/mull E4 0,15 0,3 F/stenig, grusig sand Inget kakel. Stopp mot sten. 0,15 0,3 x Dålig gräsmatta, jord på ytan. Kakel E5 SKR 0 0,1 F/sandig mull synligt på ytan. 0 0,1 x E5 0,1 0,3 F/stenig, grusig sand Brun, sandlådesand. 0,1 0,3 x E5 0,3 0,4 F/siltig, stenig sand (moränliknande) x Även tegel, en glasbit. Grå jord, många stora stenar. 0,3 0,4 x E6 SKR 0 0,15 F/sandig, siltig mull 0 0,15 x E6 0,15 0,25 F/stenig, grusig sand (moränliknande) Grå, stenhård jord. Stopp mot sten. En kakelbit. 0,15 0,25 x x x Dålig gräsmatta, kakelbitar ligger på E7 SKR 0 0,1 F/sandig mull x ytan Sandlådesand, brun. Inget kakel. E7 0,1 0,42 F/stenig sand Stopp mot sten, sanden fortsätter. 0,1 0,42 x E8 SKR 0 0,1 F/sandig mull x E8 0,1 0,42 F/sand E9 SKR 0 0,1 F/sandig mull x Även tegel E9 0,1 0,4 F/grusig, stenig sand x Sandlådesand. Känns hårt i botten, stenigt. Prov togs ej, bedömer det vara samma material som i E7. Brun, ej sandlådesand, mycket sten. Två kakelbitar. 0,1 0,4 x Bilaga 2 sid 5 (9)

24 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt E10 PG 0 0,3 F/sandig mull, mullig sand Brun 0 0,3 x E10 0,3 0,6 F/stenig sand x Grå Samlingsprov i samtliga rabatter i F mull Spade 0 0,05 F/mull delområdet 0 0,05 x F1 SKR 0 0,4 F/matjord, mull Fin, tät gräsmatta Kakel glaserade/oglaserade, även F1 0,4 0,45 F/matjord, mull x tegel g 0,4 0,45 x F2 SKR 0 0,08 F/matjord, mull fläckar dåligt gräs F2 0,08 0,35 F/stenig sand x bitar från ugn 0,08 0,35 x F3 SKR 0 0,1 F/matjord, mull F3 0,1 0,2 F/stenkross Blågrå, stenmjöl?, finmtrl till 2 cm bitar 0,1 0,2 x F3 0,2 0,35 F/stenig sand x Hårt packat, tegelskikt på 0,25 0,2 0,35 x F4 SKR 0 0,15 F/matjord, mull x Tät gräsmatta, enstaka tegelflisor 0 0,15 x x x F4 0,15 0,3 F/stenkross x F/grus, kakel, sand, G1 PG 0 0,1 mull x Ljusgrå, stenmjöl?, mkt hårt packad, tegelflisor, stopp mot sten 0,15 0,3 x x x Kakel och sten direkt under ytligt gruslager 0 0,1 x G2 Spade 0 0,1 F/sand Specialsand för boulebana, ljusgrå 0 0,1 x H mull Spade 0 0,05 F/mull Samlingsprov i samtliga rabatter i delområdet 0 0,05 x H1 SKR 0 0,2 F/sandig mull Tjock och fin gräsmatta F/mullig, siltig Kakel och tegel från ugn. Jorden uppblandad med matjord, lätt, H1 0,2 0,4 finsandig morän x samma som i G1 (0-0,35). 0,2 0,4 x H1 0,4 0,41 F/sten, tegel, kakel x För hårt att gå vidare H2 SKR 0 0,02 F/mull Tjock och fin gräsmatta Bilaga 2 sid 6 (9)

25 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt H2 0,02 0,4 F/siltig, finsandig morän x Ljusbrun. Enstaka kakelflis. 0,02 0,4 x H3 SKR 0 0,15 F/mull Tjock och fin gräsmatta 0 0,15 x H3 0,15 0,4 F/sandig silt (moränliknande) Mjuk, ljusbrun. Ej kakel. 0,15 0,4 x H4 SKR 0 0,05 F/mull Bra gräsmatta H4 0,05 0,2 F/sandig silt (moränliknande) 0,05 0,2 x F/stenig, sandig silt H4 0,2 0,4 (moränliknande) x Kakel och tegel, vit och rosa glasyr. 0,2 0,4 x H5 SKR 0 0,2 F/mull Gles gräsmatta F/stenig, sandig silt H5 0,2 0,4 (moränliknande) x Även tegel. Kakel från ugn 0,2 0,4 x x x x H6 SKR 0 0,05 F/mull Gles gräsmatta F/stenig, sandig silt H6 0,05 0,3 (moränliknande) Ej kakel 0,05 0,3 x H6 0,3 0,4 F/stenig, sandig silt (moränliknande) x Även tegel 0,3 0,4 x På 0,3 finns ett stenigt lager, mkt H7 SKR 0 0,3 F/sandig mull hårt. En tegelbit. Stopp mot sten. 0 0,3 x x x H8 SKR 0 0,33 F/lera, grus, sand, sten Ej kakel. 0 0,33 x H9 SKR 0 0,15 F/sandig mull En tegelbit 0 0,15 x H9 0,15 0,38 F/grus, sand, sten x Fuktig jord, lerklumpar. 0,15 0,38 x Samlingsprov i samtliga rabatter i I mull Spade 0 0,05 F/mull delområdet 0 0,05 x x x I1 SKR 0 0,1 F/mullig sand x under gräset 0 0,1 x I1 0,1 0,35 F/stenig, sandig silt x Stenar, mkt kakel, mkt tegel 0,1 0,35 x Delvis blandat med sand mellan 0,1- I2 SKR 0 0,15 F/matjord, mull 0,15 Bilaga 2 sid 7 (9)

26 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt I2 0,15 0,35 F/stenig finsand x Hårt, en glasbit, lika mkt kakel som tegel 0,15 0,35 x Samlingsprov i samtliga rabatter i K mull Spade 0 0,05 F/mull delområdet 0 0,05 x K1 SKR 0 0,35 F/mullig, siltig finsand (moränliknande) Dålig gräsmatta, tunnt lager mull. Jorden lätt, inget kakel. 0 0,35 x F/stenig sand Finkornig, grå, mycket sten, hårt. K1 0,35 0,4 (moränliknande) x Små kakelbitar. Stopp mot sten. K2 SKR 0 0,2 F/mullig sand Tunt lager mull, tät gräsmatta F/stenig, siltig sand Grå med kolbitar. Glaserat kakel, K2 0,2 0,3 (moränliknande) x turkost. Vitt glasyrflis. 0,2 0,3 x F/finsand, grusig 2 cm mull i kanten, 5-10 cm längre R1 PG 0 0,2 finsand in 0 0,2 x R1 0,2 0,25 F/sand, tegel, kakel, sten Blågrå sand, hårt, stenkross? 0,2 0,2 x R2 PG 0 0,05 F/mull R2 0,05 0,3 F/siltig mull, matjord Ljusbrun, maskar 0 0,2 x F/sand, tegel, kakel, R2 0,3 0,35 sten x Ljusbrun 0,3 0,3 x R3 PG 0 0,4 F/matjord, sand x Mörkbrun, kakel på ytan R3 0,4 0,45 F/sand, kakel x Gråblå/ljusbrun R4 PG 0 0,05 F/mull x Enstaka kakelbitar på ytan Ljusbrun sand blandad med R4 0,05 0,45 F/stenig, mullig sand x matjord, glaserad kakel (turkos) 0 0,2 x R4 0,45 0,5 F/sand, tegel, kakel x Grå, stora stenar 0,45 0,45 x R5 PG 0 0,45 F/stenig, mullig sand x Luftig, maskar 0 0,2 x Ljusbrun/ljusgrå, krossad murbruk, R5 0,45 0,5 F/sand, tegel, kakel x sten 0,5 0,5 x Bilaga 2 sid 8 (9)

27 Envipro Miljöteknik/Hifab P&E Förvaltning AB Uppdragsnummer: Miljöteknisk markundersökning inom Provtagningsprotokoll Kv. Posse 18 i Karlskrona Provpunkt Metod Nivå Jordart Kakelförekomst Kommentar Provnivå Analys från till från till Pb M1C PAH TOC Sikt S1 PG 0 0,2 F/sand x Kakelbitar ligger på ytan i sandlådan 0 0,2 x x x tegel, kakel från ugn, S1 0,2 0,35 F/kakelkross x glaserat/oglaserat kakel. 0,25 0,35 x x x S2 PG 0 0,15 F/sand 0 0,15 x S2 0,15 0,2 F/sand, tegel, kakel x Mkt hårt, rötter, glasbit 0,15 0,15 x x x S3 PG 0 0,35 F/sand x 0 0,2 x x x F/sand, sten, tegel, S3 0,35 0,4 kakel x Mörkgrå, hårt, vit glasyr+en rosa 0,35 0,35 x x x S4 PG 0 0,45 F/sand x Ser ren ut, fåtal kakelbitar 0 0,2 x F/sand, sten, tegel, Mörkgrå sand, mest sten, tegel och S4 0,45 0,5 kakel x kakel, glasbit 0,45 0,45 x S5 PG 0 0,35 F/sand x Under gungan endast 0,1 ner till kakelfyllet. Sanden mellan 0-0,1 blandad med sten, tegel, kakel, kol, träbit 0 0,2 x x x S5 0,35 0,45 F/sand, kakel x Glasyr (turkos) 0,1 0,4 x x x S6 PG 0 0,35 F/sand x 0 0,2 x S6 0,35 0,45 F/sand, sten, tegel, kakel x Mörkgrå sand, mest sten, tegel och kakel, fåtal kolbitar 0,35 0,45 x S7 PG 0 0,4 F/sand, sten, kakel x Siktprov 0 0,4 x x S7 PG 0 0,25 F/sand x Relativt ren sand 0 0,2 x x x S7 0,25 0,3 F/sand, sten, kakel x Mkt sten 0,25 0,25 x x S8 PG 0 0,3 F/sand x Relativt ren sand 0 0,2 x S8 0,3 0,4 F/kakelkross x Östra delen av sandlådan grundast Bilaga 2 sid 9 (9)

28 Miljöteknisk markundersökning, kv. Posse 18, Karlskrona Bilaga 3 sid 1(4) Analyssammanställning Provpunkt TS Pb Provpunkt TS Pb % mg/kg TS % mg/kg TS jämförvärde 220 jämförvärde 220 Jord Jord A1 (0-0,2) 94 44,3 E5 (0,3-0,4) 90,7 171 A1 (0,2-0,4) 92,9 50,9 E6 (0-0,15) 83,7 35 A2 (0-0,25) 94,3 70,4 E6 (0,15-0,25) 94,2 13,9 A3 (0-0,2) 95,8 25,5 E7 (0,1-0,42) 94,2 6,25 A3 (0,2-0,4) 92,7 93,7 E9 (0,1-0,4) 93,7 14,2 A4 (0-0,2) 94,5 22,4 E10 (0-0,30) 86,5 23,7 A4 (0,2-0,4) 94,9 26,3 F (mull) 80,3 19,7 A4 (0,4) 94,8 26,9 F1 (0,4-0,45) B (mull) 80,5 39 F2 (0,08-0,35) 91,9 183 B1 (0-0,2) 95 11,8 F3 (0,1-0,2) 95,7 15,4 B1 (0,2-0,4) 90,1 377 F3 (0,2-0,35) 95,3 56,1 B1 (0,4) 92,2 291 F4 (0-0,15) 86,5 36 B2 (0-0,2) 95,7 24,4 G1 (sp,yt) B2 (0,2-0,4) 95,1 58 G2 (sp,yt) 92,2 8,72 B3 (0-0,1) 88,8 27,5 H (mull) 81,4 29,4 B3 (0,1-0,3) 95,6 248 H1 (0,2-0,4) 92,1 901 B3 (0,3-0,4) 96,3 128 H2 (0,02-0,4) 93,2 31,2 B6 (0,1-0,3) 96,2 16,3 H3 (0-0,15) 83 36,3 B6 (0,3-0,4) 97,4 29,7 H3 (0,15-0,4) 95,1 20,7 B7 (0,1-0,25) 93 7,23 H4 (0,05-0,2) 91 52,8 B7 (0,25-0,43) 93,8 5,06 H5(0,2-0,4) 95,4 388 B8 (0,1-0,36) 94,9 4,68 H7 (0-0,30) 85,6 31,7 B8 (0,36-0,40) 92,8 7,26 H8 (0-0,33) 85,6 20,3 B9 (0-0,20) 91,1 21,3 H9 (0-0,15) 76,7 20 C (mull) 80,7 16,5 H9 (0,15-0,38) 89,8 21,2 C1 (0-0,25) 84,4 52,3 I (mull) 74,2 24,1 C1 (0,25-0,4) 92,3 431 I2 (0,15-0,35) 97,9 273 C2 (0-0,2) 86,5 49,4 K (mull) 83,7 17,8 C2 (0,2-0,3) 85,4 411 K1 (0-0,35) 93,1 11,2 C3 (0,15-0,3) 94,1 80,4 R1 (0-0,2) 95,1 14,9 C3 (0,3-0,4) 85,7 37,4 R1 (0,2) C4 (0,15-0,5) 93,6 190 R2 (sp,yt) 88,5 45,2 D (mull) 78,4 53,1 R2 (0,30) 96,1 54,1 D1 (0,1-0,3) 94,5 230 R4 (sp,yt) 84,5 38,3 D2 (0,1-0,25) 94 79,4 R4 (0,45) 94,7 582 D2 (0,25-0,4) 94,8 494 R5 (sp,yt) 86,9 29,1 D3 (0,1-0,45) 92 67,2 R5 (0,50) 88,3 107 D4 (0,25-0,45) 97 7,95 S1 (0,25-0,35) jord 81,3 457 D5 (0,3-0,42) 97,8 34,7 S2 (sp,yt) 92,4 8,74 D6 (0-0,2) 82,1 41,7 S2 (0,15) 85,8 50,1 D6 (0,2-0,3) 95,9 32,1 S3 (sp,yt) 93,4 5,71 E (mull) 85,6 20,1 S3 (0,35) 90,4 764 E1 (0-0,2) 86,4 53,9 S5 (sp,yt) 94,2 8 E1 (0,2-0,4) 93,8 164 S5 (0,1-0,4) 93,4 185 E2 (0,05-0,36) 94,5 15,5 S6 (sp,yt) 94,7 4,45 E3 (0-0,15) 83,9 54,2 S6 (0,35-0,45) 92,6 191 E3 (0,15-0,3) 94 9,52 S7 (sp,yt) 93 6,75 E4 (0,15-0,3) 96,5 8,4 S8 (sp,yt) 94 4,7 E5 (0,1-0,3) 95,7 8,76

29 Miljöteknisk markundersökning, kv. Posse 18, Karlskrona Bilaga 3 sid 2(4) Analyssammanställning Provpunkt TS Pb % mg/kg TS Kakel A (kakelbitar) 531 B2 (kakel) 78,5 S1 (0,25-0,35) kakel 82, S1 (kakelbitar0,25-0,35) 743 S1 (kakelbitar yt) 1450 S7 (PG kakel) 144 S7 (PG kakelglasyr) 1740 C4 (0,15-0,5) kakel 86, C2 (0,2-0,3) kakel 84, B8 (kakel, ej glasyr) 95 2,28 Siktanalyser jämförvärde 220 S7 (PG 0-0,25) <0,063 mm 94,1 474 S7 (PG 0-0,25) 0,063-0,125 94,1 237 S7 (PG 0-0,25) 0,125-0,25 94,1 126 S7 (PG 0-0,25) 0,25-0,5 94,1 101 S7 (PG 0-0,25) >0,5 mm 94,1 24,4 S7 (Sp 0-0,40) <0,063 mm 94,4 22,1 S7 (Sp 0-0,40) 0,063-0,125 94,4 8,14 S7 (Sp 0-0,40) 0,125-0,25 94,4 4,57 S7 (Sp 0-0,40) 0,25-0,5 94,4 2,74 S7 (Sp 0-0,40) >0,5 mm 94,4 4,37 H5 (0,2-0,4) <0,063 93,9 541 H5 (0,2-0,4) 0,063-0,125 93,9 328 H5 (0,2-0,4) 0,125-0,25m 93,9 236 H5 (0,2-0,4) 0,25-0,5 mm 93,9 121 H5 (0,2-0,4) >0,5 mm 93,9 82,3 A3 (pg0,05-0,32) <0,063 92,2 113 A3 (pg0,05-0,32) 0,063-0,125 mm 92,2 81,6 A3 (pg0,05-0,32) 0,125-0,25 mm 92,2 60,4 A3 (pg0,05-0,32) 0,25-0,5 mm 92,2 25,5 A3 (pg0,05-0,32) >0,5 mm 92,2 43,8

30 Analyssammanställning Provpunkt TS As Cd Co Cr Cu Hg Ni Pb V Zn % mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS Jämförvärde 15 0, A2 (0,2-0,4) 96,8 3 0,1 4,97 9,23 16,6 <1 6,51 30,1 19,3 67,9 B4 (0,1-0,3) 96,7 5,69 0,1 5,35 13,7 14,9 <1 7, ,3 152 B4 (0,3-0,35) 93,3 4,06 0,238 3,81 9,61 10,7 <1 6, ,2 449 B5 (0,15-0,35) 95,3 6,43 0,13 5,83 37,4 23,3 <1 12, ,4 106 C (sp, ytmull) 84,8 3,07 0,13 2,85 6,26 16,8 <1 4,35 41,2 13,7 64,7 D (sp, ytmull) 84,7 5,79 0,133 3,48 8,99 23,2 <1 5,64 53,7 18,1 66,8 D5 (0,15-0,3) 92,6 3 0,112 3,08 5,57 8,54 <1 3,69 16,9 13,1 40,6 E (sp, ytmull) 88,4 5,72 0,104 2,84 7,15 16,2 <1 4,79 26,1 16,5 36,5 E5 (0-0,1) 83,9 5,07 0,167 2,81 6,61 15,8 <1 4,63 38,2 15,8 43,4 F4 (0,15-0,30) 95,1 3,1 0,1 6, ,9 <1 8,1 21,7 25,3 53,8 H4 (0,2-0,4) 95 3,37 0,167 5,14 7,01 22,1 <1 5, ,8 151 H6 (0,05-0,30) 94,9 3 0,163 3,68 5,73 13,9 <1 4,44 81,3 13,8 59,3 H6 (0,3-0,4) 94,7 4,18 0,209 4,23 8,49 22 <1 7, ,3 69,3 I1 (0-0,1) 83,8 3,67 0,192 4,22 8,15 21,6 <1 5, ,1 I1 (0,1-0,35) 93,9 3,66 0,206 4,31 10,1 21,9 <1 7, ,6 103 K2 (0,2-0,3) 88,9 5 0,11 3,97 6,74 13,3 <1 4, ,5 56,7 S1 (sp,yt) 95,2 3 0,1 1,14 1,19 3,65 <1 1,3 3,47 3,01 10,8 S4 (sp,yt) 95,3 3 0,1 0,969 1,19 3,03 <1 0,918 3,84 2,46 9,83 S4 (sp 0,45) 88,2 3,87 0,164 2,31 5,72 11,6 <1 3, ,12 61,1 S7 (sp 0-0,4) 94,3 3 0,1 1,87 2,42 4,92 <1 1,84 4,45 4,37 15,5 S7 (PG 0,25) 93,6 3,78 0,1 2,67 2,85 9,74 <1 2,42 86,7 9,79 30,2 sid 3(4) Miljöteknisk markundersökning, kv. Posse 18, Karlskrona Bilaga 3

31 Miljöteknisk markundersökning, kv. Posse 18, Karlskrona Bilaga 3 sid 4(4) Analyssammanställning Provpunkt ^PAH cancerogena PAH övriga Glödförlust TOC mg/kg TS mg/kg TS % av TS % av TS jämförvärde 2 20 A4 (0-0,2) ,35 < ,4 A4 (0,2-0,4) ,5 1,7 5,2 3 B mull 0,27 0,21 9,5 5,4 B1 (0,2-0,4) ,18 0,16 4,4 2,5 C2 (0-0,2) ,6 1,7 5,7 3,2 D (sp,ytmull) ,77 0,76 6,1 3,5 D3 (0,1-0,45) ,1 0,93 5,5 3,1 E (sp,ytmull) ,25 0,2 5,3 3 E6 (0,15-0,25) ,83 0,82 2,7 1,5 F4 (0-0,15) ,96 1,1 6,7 3,8 F4 (0,15-0,30) ,18 0,2 1,6 0,91 H5 (0,2-0,4) ,86 0,85 5 2,9 H7 (0-0,30) ,79 0, I mull 0,4 0,35 8,4 4,8 S1(sp-yt) <0.04 <0.05 0,6 0,34 S1(0,25-0,35) 0,16 0,21 2,1 1,2 S2 (0,15) 1,4 1,2 4 2,3 S3(sp-yt) <0.04 <0.05 0,5 0,29 S3(0,35) 1,55 1,6 1,5 0,86 S5(sp-yt) <0.04 <0.05 0,8 0,46 S5(0,1-0,4) 0,53 0,62 1,3 0,74 S7(sp-yt) <0.04 <0.05 0,6 0,34
