ENERPAC erbjuder ett omfattande utbud

Transkript

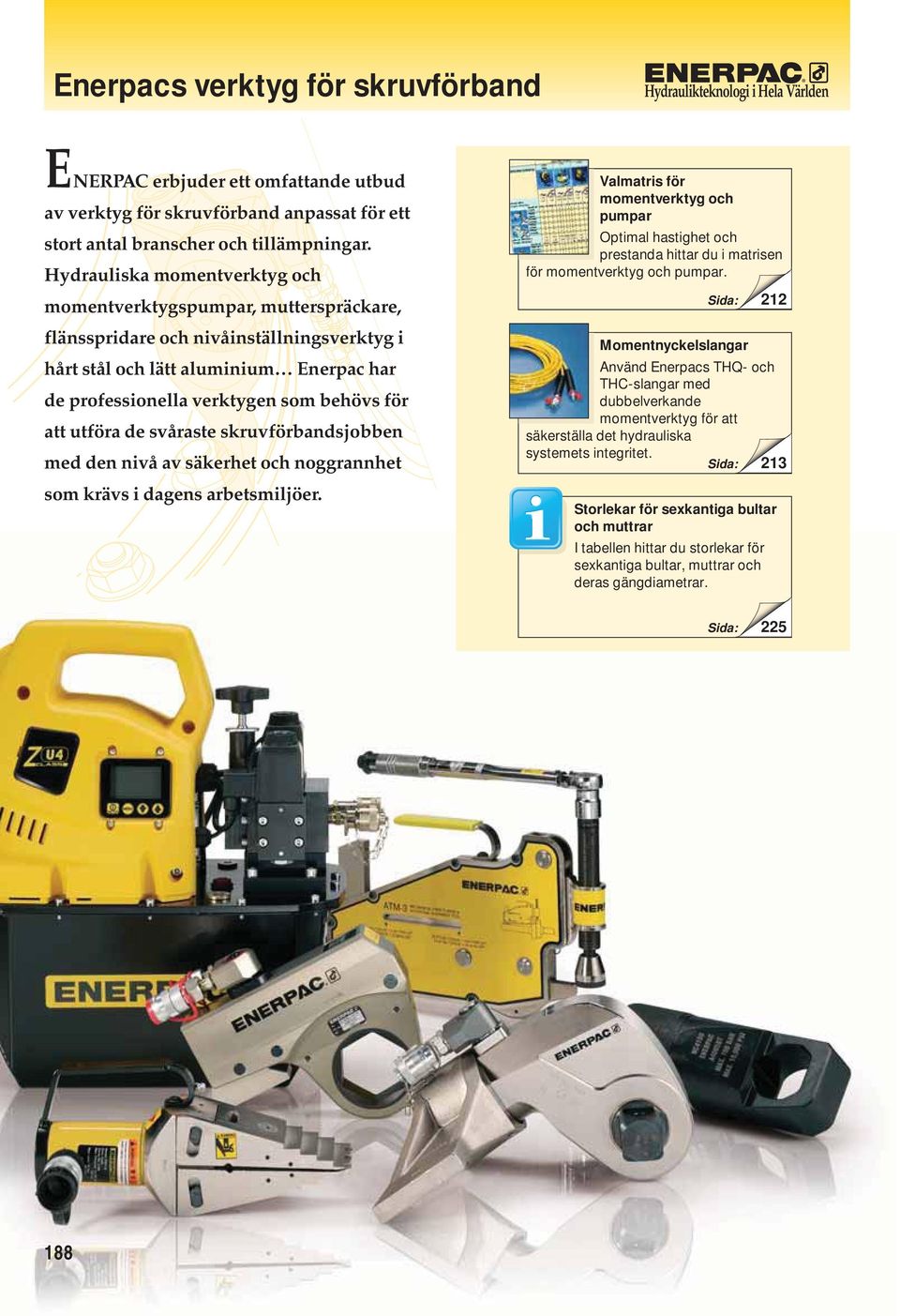

1 Enerpacs verktyg för skruvförband Hydraulikteknologi i Hela Världen ENERPAC erbjuder ett omfattande utbud av verktyg för skruvförband anpassat för ett stort antal branscher och tillämpningar. Hydrauliska momentverktyg och momentverktygspumpar, mutterspräckare, flänsspridare och nivåinställningsverktyg i hårt stål och lätt aluminium Enerpac har de professionella verktygen som behövs för att utföra de svåraste skruvförbandsjobben med den nivå av säkerhet och noggrannhet som krävs i dagens arbetsmiljöer. Valmatris för momentverktyg och pumpar Optimal hastighet och prestanda hittar du i matrisen för momentverktyg och pumpar. 212 Momentnyckelslangar Använd Enerpacs THQ- och THC-slangar med dubbelverkande momentverktyg för att säkerställa det hydrauliska systemets integritet. 213 Storlekar för sexkantiga bultar och muttrar I tabellen hittar du storlekar för sexkantiga bultar, muttrar och deras gängdiametrar

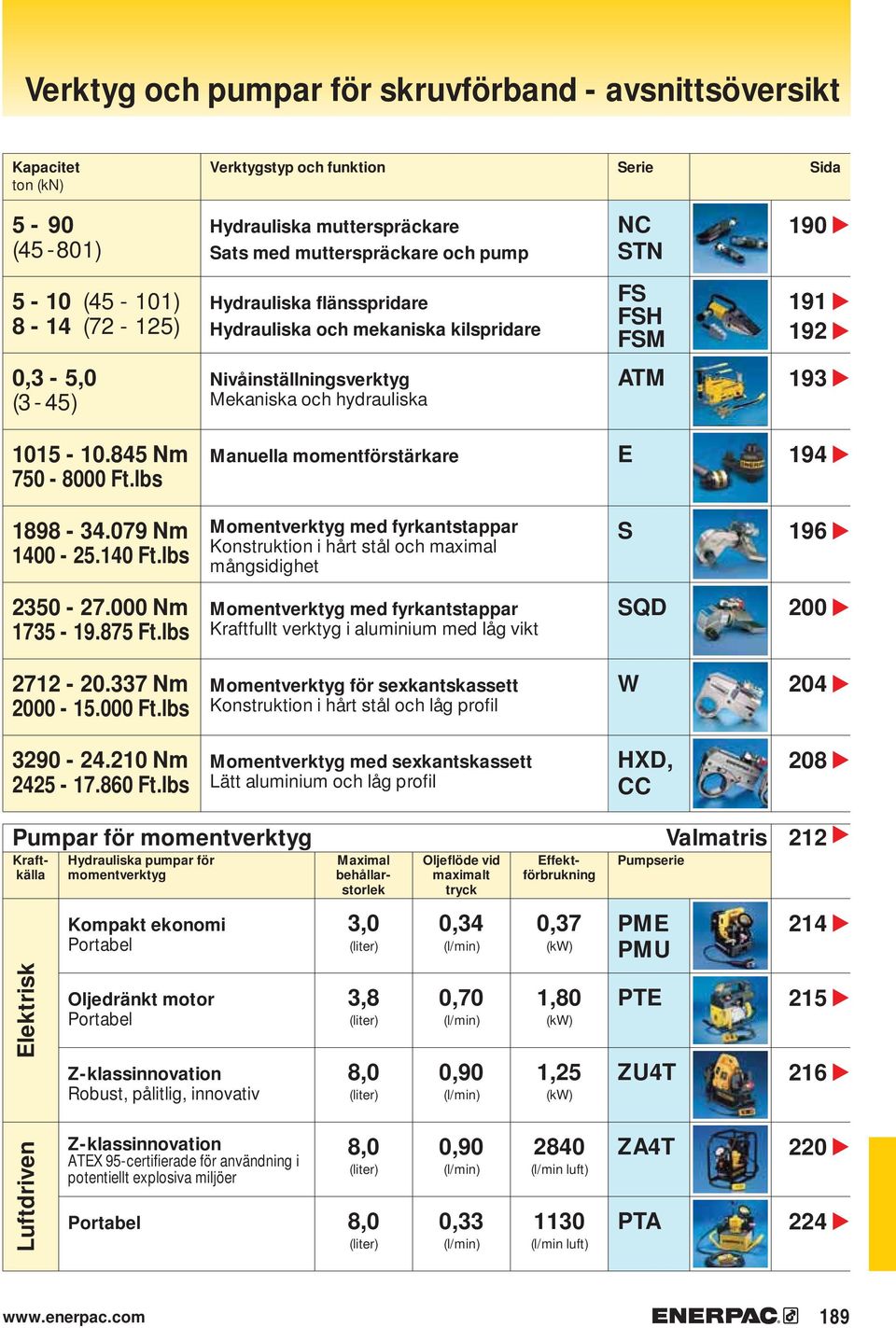

2 Verktyg och pumpar för skruvförband - avsnittsöversikt Kapacitet ton (kn) Verktygstyp och funktion Serie Sida 5-90 (45-801) Hydrauliska mutterspräckare Sats med mutterspräckare och pump NC STN (45-101) 8-14 (72-125) Hydrauliska flänsspridare Hydrauliska och mekaniska kilspridare FS FSH FSM ,3-5,0 (3-45) Nivåinställningsverktyg Mekaniska och hydrauliska ATM Nm Ft.lbs Manuella momentförstärkare E Nm Ft.lbs Momentverktyg med fyrkantstappar Konstruktion i hårt stål och maximal mångsidighet S Nm Ft.lbs Momentverktyg med fyrkantstappar Kraftfullt verktyg i aluminium med låg vikt SQD Nm Ft.lbs Momentverktyg för sexkantskassett Konstruktion i hårt stål och låg profil W Nm Ft.lbs Momentverktyg med sexkantskassett Lätt aluminium och låg profil HXD, CC 208 Pumpar för momentverktyg Effektförbrukning Kraftkälla Hydrauliska pumpar för momentverktyg Maximal behållarstorlek Oljeflöde vid maximalt tryck Pumpserie Valmatris 212 Kompakt ekonomi Portabel 3,0 (liter) 0,34 (l/min) 0,37 (kw) PME PMU 214 Elektrisk Oljedränkt motor Portabel Z-klassinnovation Robust, pålitlig, innovativ 3,8 (liter) 8,0 (liter) 0,70 (l/min) 0,90 (l/min) 1,80 (kw) 1,25 (kw) PTE ZU4T Luftdriven Z-klassinnovation ATEX 95-certifierade för användning i potentiellt explosiva miljöer Portabel 8,0 (liter) 8,0 (liter) 0,90 (l/min) 0,33 (l/min) 2840 (l/min luft) 1130 (l/min luft) ZA4T PTA

3 Hydrauliska mutterspräckare Från vänster till höger: NC-3241, NC-1319, NC-1924 NC, STN Hydraulikteknologi i Hela Världen Kapacitet: 5-90 ton För mutterstorlekar: M6- M48 Maximalt arbetstryck: 700 bar Verktygs- och pumpsatser Hydrauliska mutterspräckare finns tillgängliga i en verktygssats (pump, verktyg, manometer, manometeradapter, kopplingar och slang) för att underlätta vid beställning. Kompakt och ergonomisk konstruktion Unik konstruktion med vinklat huvud Kraftiga knivblad som kan slipas Tillämpningsområdena inbegriper bl.a underhåll av lastvagnar, tankar, petrokemisk-, stålverks- och gruvindustrin Mutterspräckare NC-1924 NC-2432 NC-3241 Handpumpar P-392 P-392 P-392 Satsens STN-1924H STN-2432H STN-3241H Enkelverkande med fjäderretur. A Enkel borttagning av fastrostade muttrar vid underhåll av järnvägen är bara ett av de många exempel som finns på tillämpningar av Enerpac mutterspräckare. H D C F 3/8"-18NPTF B Enerpac mutterspräckare Mutterspräckarna levereras med reservkniv, extra inställningsskruv och en nyckel för åtdragning av kniven. CR-400 kopplingen är standard. 190 M6-M12 M12-M16 M16-M22 M22-M27 M27-M33 M33-M39 M39-M ton Gängstorlek Sexkantstorlekar Kapacitet Oljekapacitet (cm 3 ) NC-1319 NC-1924* NC-2432* NC-3241* NC-41 NC-60 NC-6075 A B Dimensioner F Beställningsinformation: Maximal tillåten hårdhet för spräckning är HRc-44. Får inte användas på fyrkantiga muttrar. * Fins som verktygssats, se under rubriken Verktygs- och pumpsatser på denna sida. C D H (kg) 1,2 2,0 3,0 4,4 8,2 11,8 34,1 reservmejsel NCB-1319 NCB-1924 NCB-2432 NCB-3241 NCB-41 NCB-60 NCB-6075

4 Hydrauliska flänsspridare FS-56 FS, STF Kapacitet: 5 och 10 ton Öppning: mm Maximalt arbetstryck: 700 bar Verktygs- och pumpsatser Båda flänsspridare finns tillgängliga i en verktygssats (pump, verktyg, manometer, manometeradapter, kopplingar och slang) för att underlätta vid beställning. Lågvikt, ergonomisk konstruktion som gör den lätt att använda Inställbar käftöppning mellan mm för många olika tillämpningar Enkelverkande RC-seriens cylinder med fjäderretur för snabb och problemfritt användande Flänsspridare FS-56 FS-109 FS-109 Pumpar P-392 P-392 PATG-1102N Satsens STF-56H STF-109H STF-109A Kilspridare Friktionsfri, smidig och parallell inkilning med unik killåsningskonstruktion. Eliminerar flänsskada och risken för spridarmsfel. B 192 A Tabell för val av flänsspridare ASAklass (bar) FS-56 Rörstorlek FS-109 F J C I H E D Maximal flänstjocklek ton Bultstorlek Standardspridare Kapacitet Slaglängd Oljekapacitet (cm 3 ) * Dimensioner C A B Min. Max. D E F H I J (kg) 2 x 57 2 x ,6 78,7 FS-56* FS-109* ,5 18,1 * Fins som verktygssats, se under rubriken Verktygs- och pumpsatser på denna sida. 191

5 Hydraulisk och mekanisk flänsspridare FSH-14 och FSM-8 med säkerhetsblock SB-1 Hydraulikteknologi i Hela Världen FSH, FSM, STF Toppspel / Maximal spridning 1) : 6 mm / 81 mm Maximal spridkraft: 8-14 ton Maximalt arbetstryck: 700 bar (FSH-14) Stegrade block FSB-1 Använd stegrade block för att öka spridöppningen till 81 mm. Passa både FSH-14 och FSM-8. För underhåll, driftsättning, nedstängning, testning och ventilbyten Eliminerar användning av hammare, spett, slingor eller kedjelyftblock Integrerat inkilningskoncept: Friktionsfri, smidig och parallell inkilning förebygger skada av flänsen och spridarmsfel Unik killåsningskonstruktion ingen risk för urglidning i första inkilningssteget Kräver en minimal öppning på bara 6 mm Stegvis spridarmskonstruktion varje steg kan spridas med full last Få rörliga delar för ökad hållbarhet och minimalt underhåll Säkerhetsblock SB-1 och spärrnyckel SW-22 ingår med FSM-8 mekanisk flänsspridare Säkerhetsblock SB-1 och Enerpac RC-102 enkelverkande cylinder ingår med FSH-14 hydraulisk flänsspridare. Två FSH-14 spridare används samtidigt med Enerpac handpump, slangar och AM-21 fördelningsblock för delat flöde. Fördelningsblock för delat flöde För samtidig och jämn spridning av flänsförbindningar, 180 isär med FSH-14. sluten öppning sluten öppning Verktygs- och pumpsatser Den hydrauliska flänsspridaren tillgänglig i en verktygssats (pump, verktyg, manometer, manometeradapter, kopplingar och slang) för att underlätta vid beställning. Spridare Handpumpar Satsens FSH-14 P-392 STF-14H 22 SW FSH SB FSM FSB Maximal Spridkraft ton (kn) 14 (125) 8 (72) FSH-14* FSM-8 Min. höjd 6 6 Oppning 1) Spridare Typ Hydraulisk Mekanisk Oljekapacitet (cm 3 ) 78 (kg) 7,1 6, ) Med stegrade block FSB-1. * Finns som verktygssats, se på denna sida.

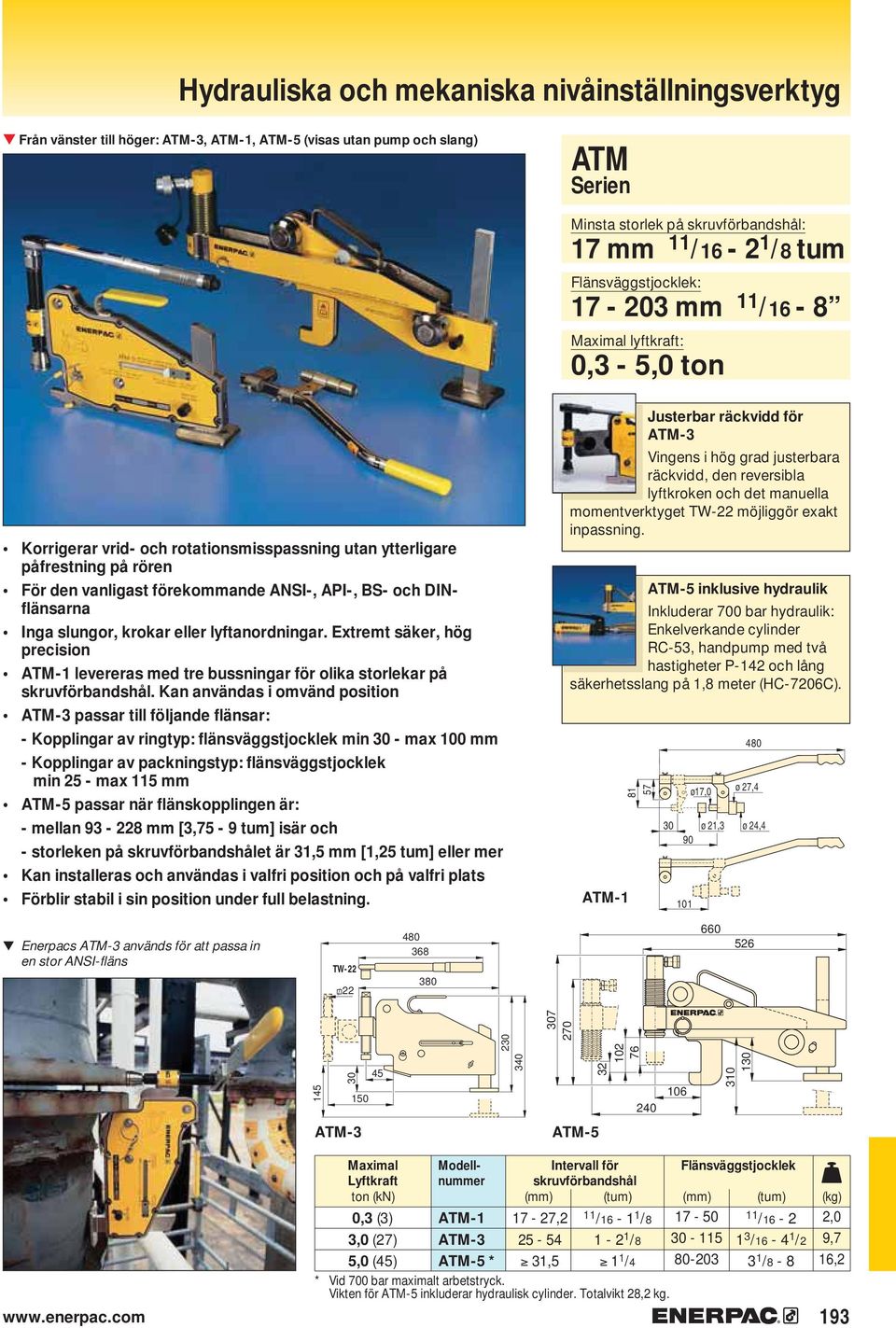

6 Hydrauliska och mekaniska General nivåinställningsverktyg Purpose Cylinders Från vänster till höger: ATM-3, ATM-1, ATM-5 (visas utan pump och slang) ATM Minsta storlek på skruvförbandshål: 17 mm 11 / /8 tum Flänsväggstjocklek: mm 11 /16-8 Maximal lyftkraft: 0,3-5,0 ton Korrigerar vrid- och rotationsmisspassning utan ytterligare påfrestning på rören För den vanligast förekommande ANSI-, API-, BS- och DINflänsarna Inga slungor, krokar eller lyftanordningar. Extremt säker, hög precision ATM-1 levereras med tre bussningar för olika storlekar på skruvförbandshål. Kan användas i omvänd position ATM-3 passar till följande flänsar: - Kopplingar av ringtyp: flänsväggstjocklek min 30 - max 100 mm - Kopplingar av packningstyp: flänsväggstjocklek min 25 - max 115 mm ATM-5 passar när flänskopplingen är: - mellan mm [3,75-9 tum] isär och - storleken på skruvförbandshålet är 31,5 mm [1,25 tum] eller mer Kan installeras och användas i valfri position och på valfri plats Förblir stabil i sin position under full belastning. Justerbar räckvidd för ATM-3 Vingens i hög grad justerbara räckvidd, den reversibla lyftkroken och det manuella momentverktyget TW-22 möjliggör exakt inpassning. ATM-5 inklusive hydraulik Inkluderar 700 bar hydraulik: Enkelverkande cylinder RC-53, handpump med två hastigheter P-142 och lång säkerhetsslang på 1,8 meter (HC-7206C). ATM ø17,0 ø 21,3 480 ø 27,4 ø 24,4 Enerpacs ATM-3 används för att passa in en stor ANSI-fläns TW ATM-3 ATM-5 Maximal Lyftkraft ton (kn) 0,3 (3) 3,0 (27) 5,0 (45) ATM-1 ATM-3 ATM-5 * Intervall för skruvförbandshål (tum) 17-27, ,5 11 / / /8 1 1 /4 * Vid 700 bar maximalt arbetstryck. Vikten för ATM-5 inkluderar hydraulisk cylinder. Totalvikt 28,2 kg. Flänsväggstjocklek (tum) 11 / / /2 3 1 /8-8 (kg) 2,0 9,7 16,2 193

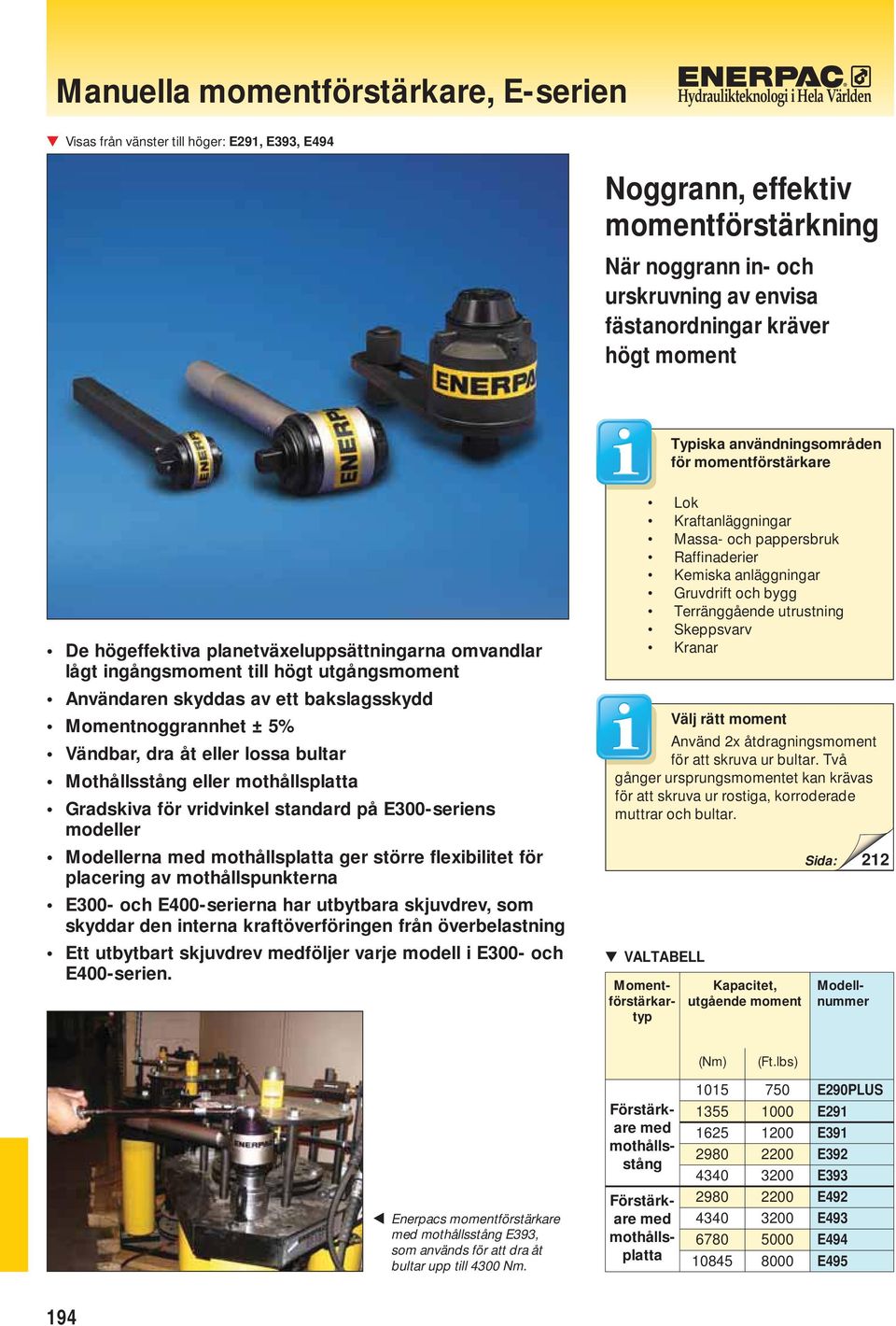

7 Manuella momentförstärkare, E-serien Hydraulikteknologi i Hela Världen Visas från vänster till höger: E291, E393, E494 Noggrann, effektiv momentförstärkning När noggrann in- och urskruvning av envisa fästanordningar kräver högt moment Typiska användningsområden för momentförstärkare De högeffektiva planetväxeluppsättningarna omvandlar lågt ingångsmoment till högt utgångsmoment Användaren skyddas av ett bakslagsskydd Momentnoggrannhet ± 5% Vändbar, dra åt eller lossa bultar Mothållsstång eller mothållsplatta Gradskiva för vridvinkel standard på E300-seriens modeller Modellerna med mothållsplatta ger större flexibilitet för placering av mothållspunkterna E300- och E400-serierna har utbytbara skjuvdrev, som skyddar den interna kraftöverföringen från överbelastning Ett utbytbart skjuvdrev medföljer varje modell i E300- och E400-serien. Lok Kraftanläggningar Massa- och pappersbruk Raffinaderier Kemiska anläggningar Gruvdrift och bygg Terränggående utrustning Skeppsvarv Kranar Välj rätt moment Använd 2x åtdragningsmoment för att skruva ur bultar. Två gånger ursprungsmomentet kan krävas för att skruva ur rostiga, korroderade muttrar och bultar. VALTABELL Momentförstärkartyp Kapacitet, utgående moment 212 (Nm) (Ft.lbs) Enerpacs momentförstärkare med mothållsstång E393, som används för att dra åt bultar upp till 4300 Nm. Förstärkare med mothållsstång Förstärkare med mothållsplatta E290PLUS E291 E391 E392 E393 E492 E493 E494 E

8 Manuella momentförstärkare Manuella momentförstärkare Enerpacs manuella momentförstärkare ger effektiv momentförstärkning vid större spelrum och när externa strömkällor inte kan användas. Manuella momentförstärkare används i de flesta användningsområden inom industri, bygg och utrustningsunderhåll. Hydrauliska momentnycklar lämpar sig bättre vid låga toleranser, flänsarbete och repetitiv bultdragning. Riktningsspärrar Modeller som har bakslagsskydd har riktningsspärrar. Ställ in spärren för med- eller motsols rotation. Använd modeller med mothållsstång: Vid begränsat utrymme Där flera mothållspunkter finns Där rörlighet är önskvärd. Använd modeller med mothållsplatta: Över 4300 Nm utgångsmoment På flänsar och vid användningsområden där intilliggande bult eller mutter kan användas som mothåll När mycket stora mothållskrafter alstras. E Maximalt utgångsmoment: Nm Momentförhållande: 3,3:1-52:1 Noggrannhet: ±5 % Skjuvbar fyrkantsdrev Ger överbelastningsskydd åt kraftöverföringen på E300- och E400- seriernas förstärkare genom att skjuva vid % av den nominella kapaciteten. Ett invändigt säkerhetsstift förhindrar att verktyget lossnar från bulten. Vridvinkelsgradskiva E391-, E392- och E393- modellerna har en vridvinkelgradskiva (skala) för åtdragning av fästanordningar med en momentvridningsmetod. Medger noggrann mätning av ett specifikt antal rotationsgrader. FÖRSIKTIGHET! Luftdrivna slagverktyg för inslagning bör aldrig användas med momentförstärkare. Momentförstärkaren kan ta skada. H S1 S2 L H S1 S2 L Hydrauliska momentnycklar Enerpac erbjuder ett komplett sortiment av momentnycklar med fyrkantsfattning och sexkantskassett. 189 D D Mothållsstångstyp 1) L1 Mothållsplattyp 1) L2 R (Nm) (Ft.lbs) Ingångsmoment Momentförhållande Ingångsfyrkantsdrev, hona S1 (tum) Utgångsfyrkantsdrev, hane S2 (tum) Utbytbar skjuvdrev Modell nr. D H Mått L L1 L2 R (kg) Överbelastningsskydd Bakslagsskydd ,3 : 1 3,3 : 1 6 : 1 13,6 : 1 18,5 : 1 13,6 : 1 18,5 : 1 26,5 : 1 52 : 1 1 /2 1 /2 1 /2 1 /2 1 /2 1 /2 1 /2 1 /2 1 /2 3 /4 3 /4 3 / /2 1 1 /2 E391SDK E392SDK E393SDK E392SDK E393SDK E494SDK E495SDK 1) E200- och E400-serien har inte vridvinkelsgradskiva (skala). Nej Nej Ja Ja Ja Ja Ja Ja Ja Nej Nej Ja Ja Ja Ja Ja Ja Ja ,8 2,5 4,1 6,9 8,3 7,8 8,8 15,4 22,8 E290PLUS E291 E391 E392 E393 E492 E493 E494 E

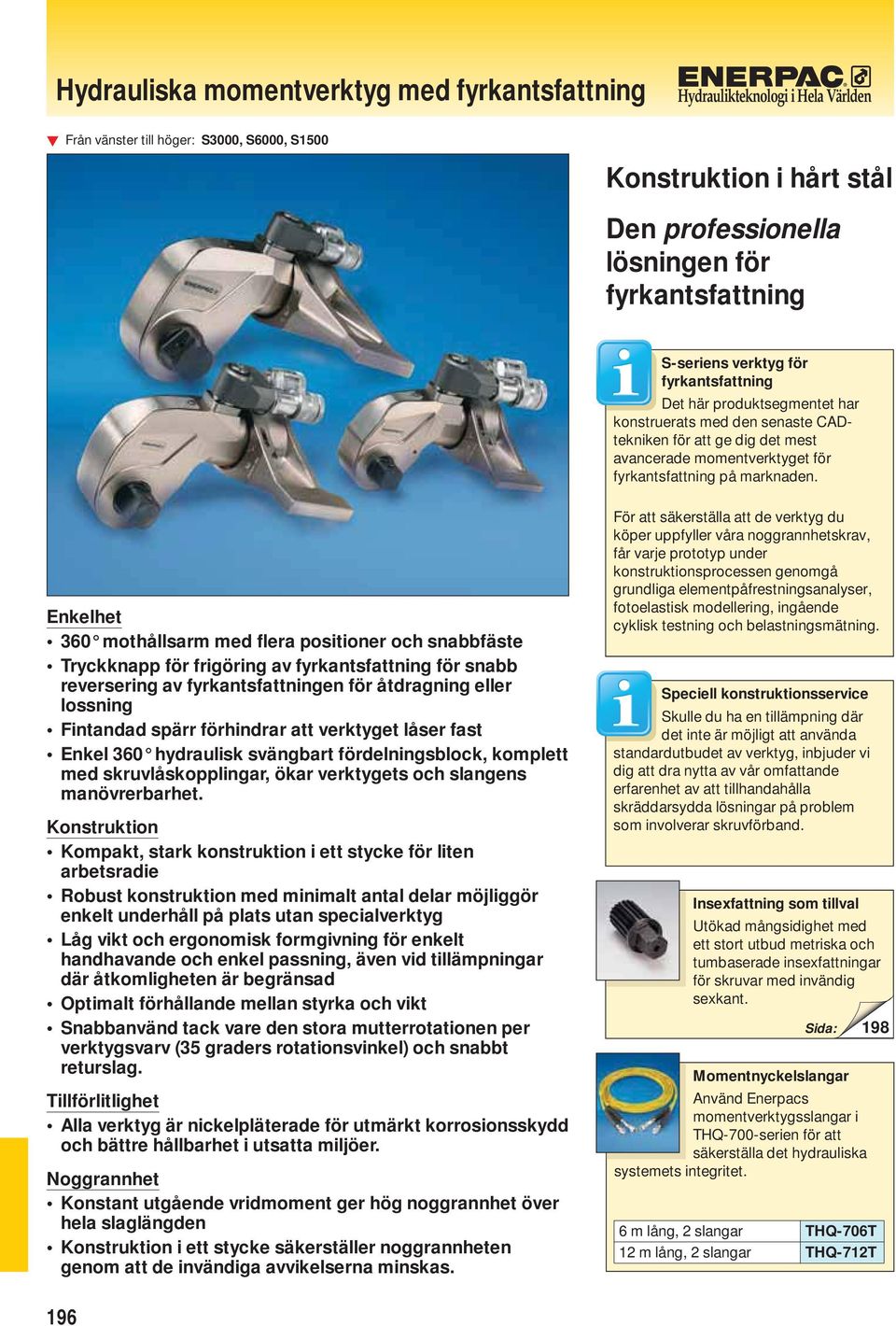

9 Hydrauliska momentverktyg med fyrkantsfattning Hydraulikteknologi i Hela Världen Från vänster till höger: S3000, S6000, S10 Konstruktion i hårt stål Den professionella lösningen för fyrkantsfattning S-seriens verktyg för fyrkantsfattning Det här produktsegmentet har konstruerats med den senaste CADtekniken för att ge dig det mest avancerade momentverktyget för fyrkantsfattning på marknaden. Enkelhet 360 mothållsarm med flera positioner och snabbfäste Tryckknapp för frigöring av fyrkantsfattning för snabb reversering av fyrkantsfattningen för åtdragning eller lossning Fintandad spärr förhindrar att verktyget låser fast Enkel 360 hydraulisk svängbart fördelningsblock, komplett med skruvlåskopplingar, ökar verktygets och slangens manövrerbarhet. Konstruktion Kompakt, stark konstruktion i ett stycke för liten arbetsradie Robust konstruktion med minimalt antal delar möjliggör enkelt underhåll på plats utan specialverktyg Låg vikt och ergonomisk formgivning för enkelt handhavande och enkel passning, även vid tillämpningar där åtkomligheten är begränsad Optimalt förhållande mellan styrka och vikt Snabbanvänd tack vare den stora mutterrotationen per verktygsvarv (35 graders rotationsvinkel) och snabbt returslag. Tillförlitlighet Alla verktyg är nickelpläterade för utmärkt korrosionsskydd och bättre hållbarhet i utsatta miljöer. Noggrannhet Konstant utgående vridmoment ger hög noggrannhet över hela slaglängden Konstruktion i ett stycke säkerställer noggrannheten genom att de invändiga avvikelserna minskas. För att säkerställa att de verktyg du köper uppfyller våra noggrannhetskrav, får varje prototyp under konstruktionsprocessen genomgå grundliga elementpåfrestningsanalyser, fotoelastisk modellering, ingående cyklisk testning och belastningsmätning. Speciell konstruktionsservice Skulle du ha en tillämpning där det inte är möjligt att använda standardutbudet av verktyg, inbjuder vi dig att dra nytta av vår omfattande erfarenhet av att tillhandahålla skräddarsydda lösningar på problem som involverar skruvförband. Insexfattning som tillval Utökad mångsidighet med ett stort utbud metriska och tumbaserade insexfattningar för skruvar med invändig sexkant. Momentnyckelslangar Använd Enerpacs momentverktygsslangar i THQ-700-serien för att säkerställa det hydrauliska systemets integritet. 6 m lång, 2 slangar 12 m lång, 2 slangar 198 THQ-706T THQ-712T 196

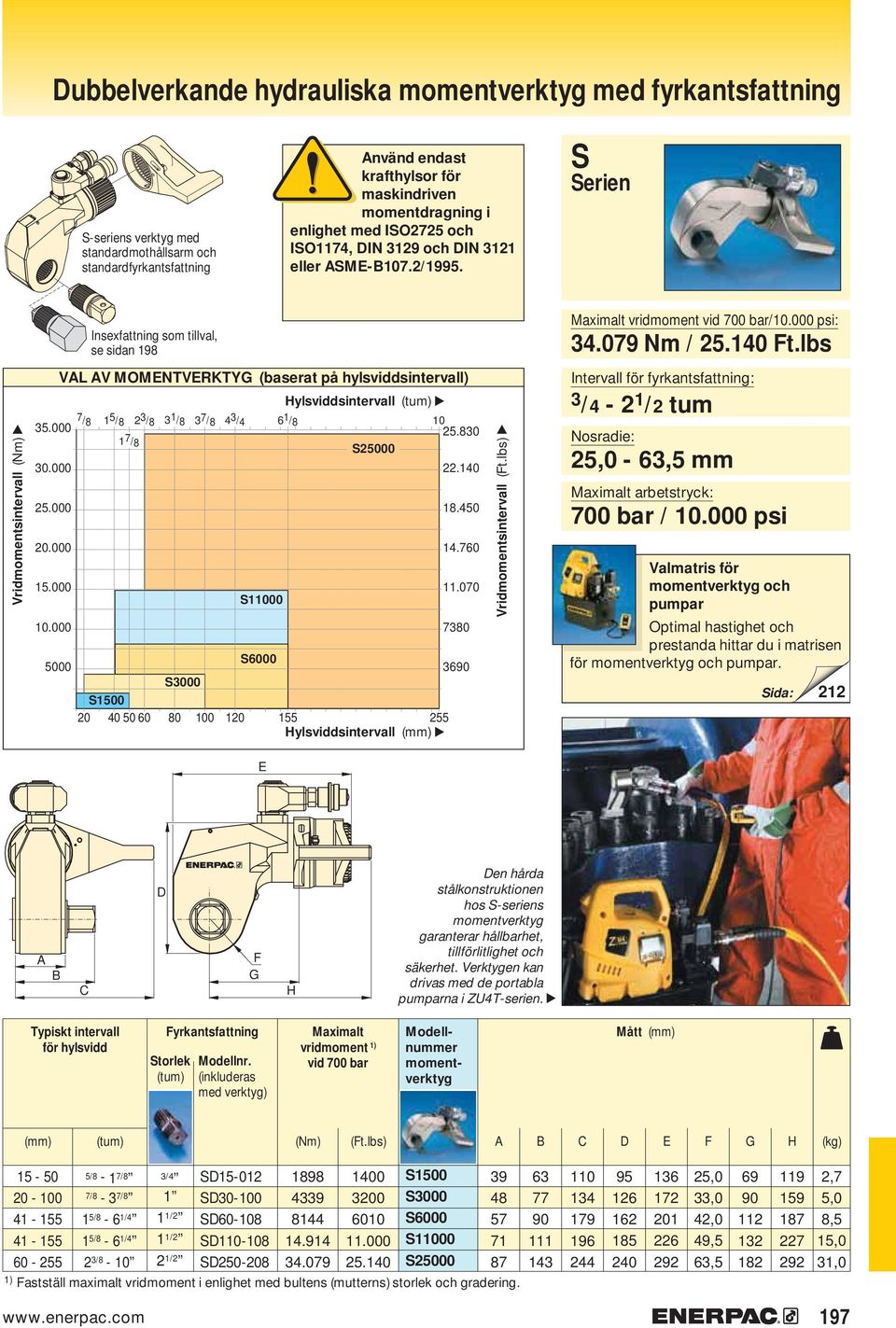

10 Dubbelverkande hydrauliska momentverktyg med fyrkantsfattning S-seriens verktyg med standardmothållsarm och standardfyrkantsfattning Använd endast krafthylsor för maskindriven momentdragning i enlighet med ISO2725 och ISO1174, DIN 3129 och DIN 3121 eller ASME-B107.2/1995. S Insexfattning som tillval, se sidan 198 Maximalt vridmoment vid 700 bar/ psi: Nm / Ft.lbs Vridmomentsintervall (Nm) 7 /8 1 5 / /8 3 1 /8 3 7 /8 4 3 /4 6 1 / /8 S VAL AV MOMENTVERKTYG (baserat på hylsviddsintervall) S3000 S11000 S6000 Hylsviddsintervall (tum) S Hylsviddsintervall Vridmomentsintervall (Ft.lbs) Intervall för fyrkantsfattning: 3 /4-2 1 /2 tum Nosradie: 25,0-63,5 mm Maximalt arbetstryck: 700 bar / psi Valmatris för momentverktyg och pumpar Optimal hastighet och prestanda hittar du i matrisen för momentverktyg och pumpar. 212 E A B C D F G H Den hårda stålkonstruktionen hos S-seriens momentverktyg garanterar hållbarhet, tillförlitlighet och säkerhet. Verktygen kan drivas med de portabla pumparna i ZU4T-serien. Typiskt intervall för hylsvidd Fyrkantsfattning Storlek (tum) Modellnr. (inkluderas med verktyg) Maximalt vridmoment 1) vid 700 bar momentverktyg Mått (tum) (Nm) (Ft.lbs) A B C D E F G H (kg) /8-1 7/8 7/8-3 7/8 1 5/8-6 1/4 1 5/8-6 1/4 2 3/8-10 3/ /2 1 1/2 2 1/2 SD SD SD SD SD S10 S3000 S6000 S11000 S200 1) Fastställ maximalt vridmoment i enlighet med bultens (mutterns) storlek och gradering ,0 33,0 42,0 49,5 63, ,7 5,0 8,5 15,0 31,

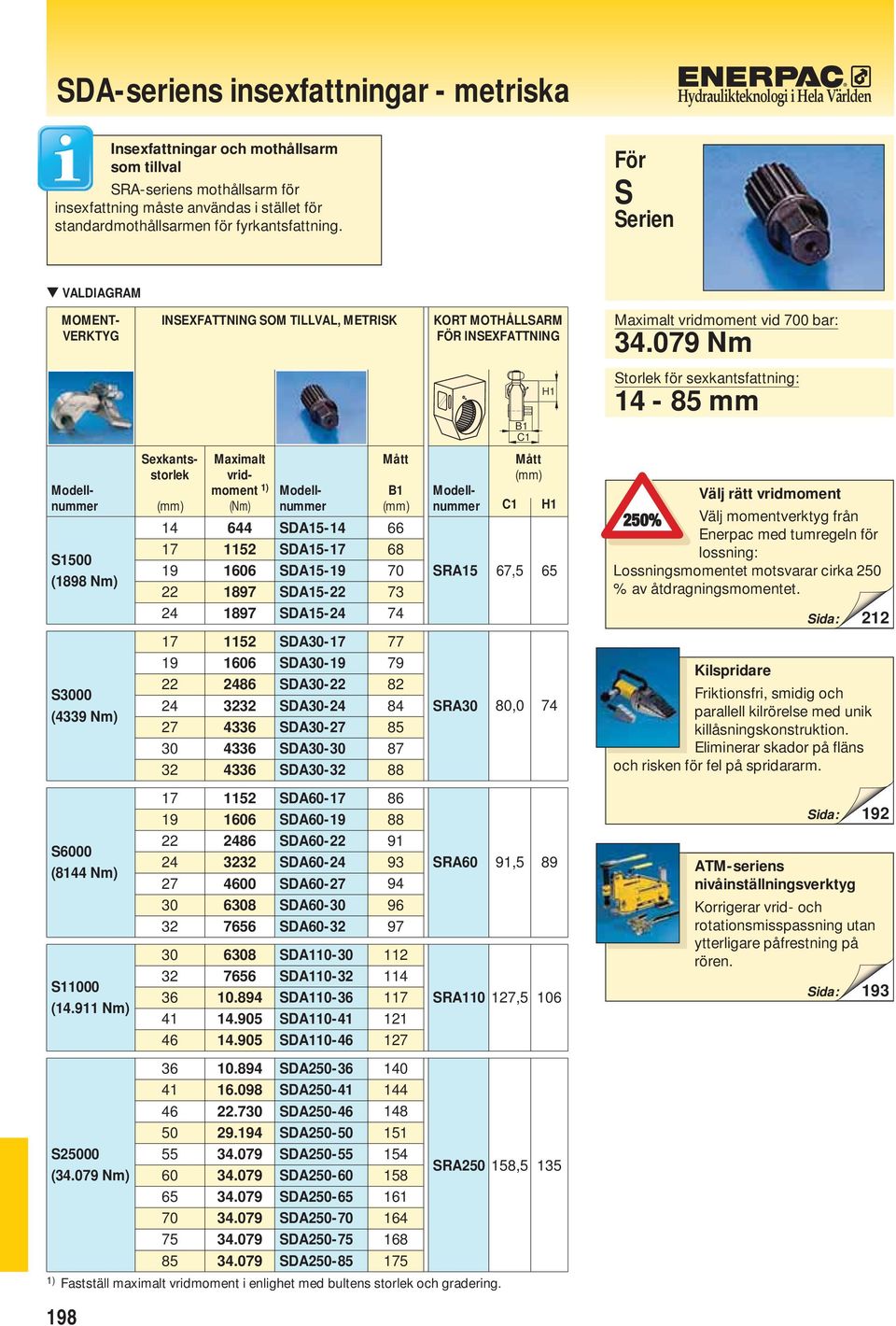

11 SDA-seriens insexfattningar - metriska Hydraulikteknologi i Hela Världen Insexfattningar och mothållsarm som tillval SRA-seriens mothållsarm för insexfattning måste användas i stället för standardmothållsarmen för fyrkantsfattning. För S VALDIAGRAM MOMENT- VERKTYG S10 (1898 Nm) S3000 (4339 Nm) S6000 (8144 Nm) S11000 ( Nm) S200 ( Nm) INSEXFATTNING SOM TILLVAL, METRISK Maximalt vridmoment 1) (Nm) SDA15-14 SDA15-17 SDA15-19 SDA15-22 SDA15-24 SDA30-17 SDA30-19 SDA30-22 SDA30-24 SDA30-27 SDA30-30 SDA30-32 SDA60-17 SDA60-19 SDA60-22 SDA60-24 SDA60-27 SDA60-30 SDA60-32 SDA SDA SDA SDA SDA SDA2-36 SDA2-41 SDA2-46 SDA2- SDA2-55 SDA2-60 SDA2-65 SDA2-70 SDA2-75 SDA2-85 Mått B KORT MOTHÅLLSARM FÖR INSEXFATTNING Sexkantsstorlek SRA15 SRA30 SRA60 B1 C1 C1 H1 H1 67, , ,5 89 SRA ,5 106 SRA2 158, ) Fastställ maximalt vridmoment i enlighet med bultens storlek och gradering. Mått Maximalt vridmoment vid 700 bar: Nm Storlek för sexkantsfattning: mm Välj rätt vridmoment Välj momentverktyg från Enerpac med tumregeln för lossning: Lossningsmomentet motsvarar cirka 2 % av åtdragningsmomentet. 212 Kilspridare Friktionsfri, smidig och parallell kilrörelse med unik killåsningskonstruktion. Eliminerar skador på fläns och risken för fel på spridararm. 192 ATM-seriens nivåinställningsverktyg Korrigerar vrid- och rotationsmisspassning utan ytterligare påfrestning på rören

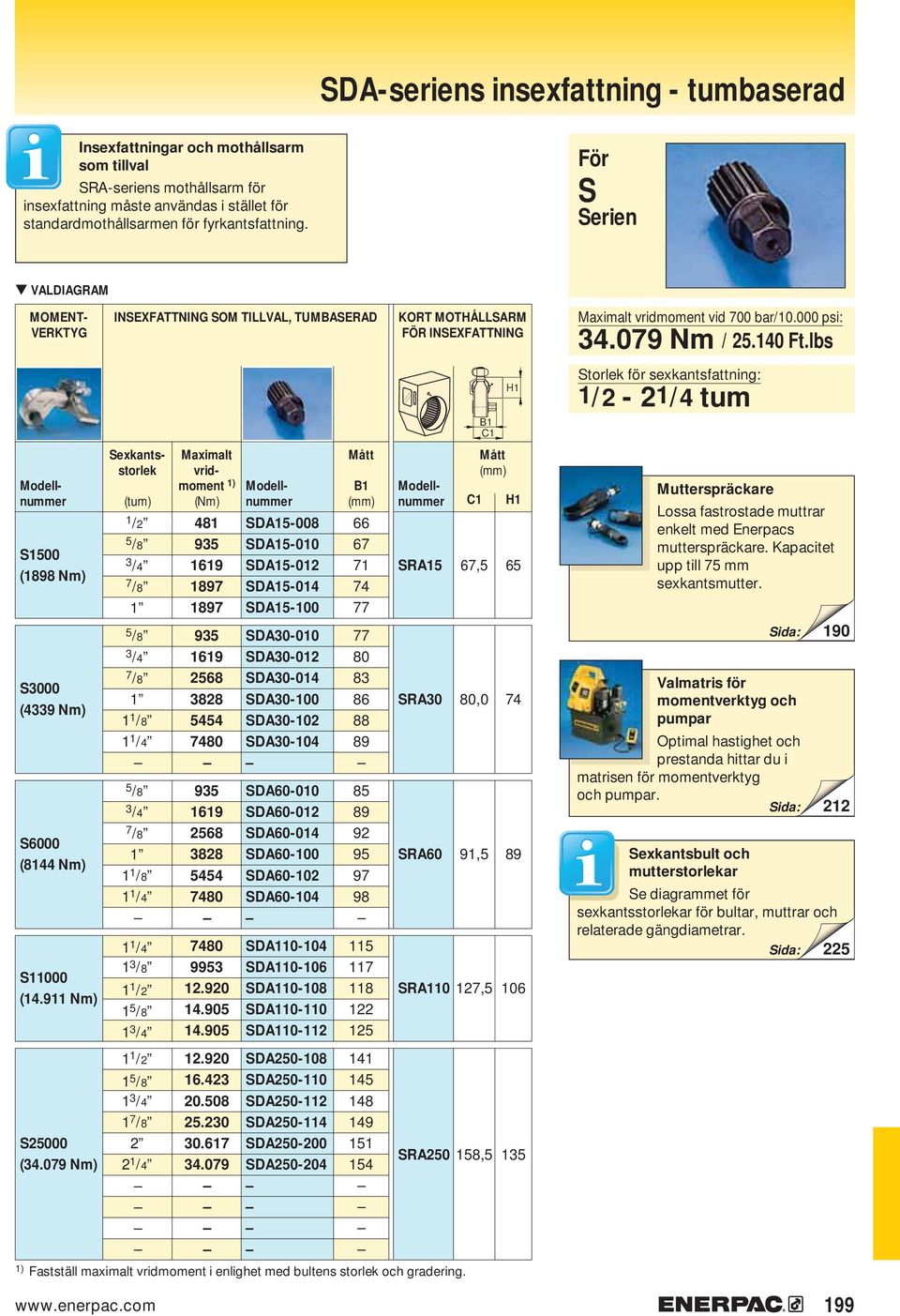

12 SDA-seriens insexfattning - tumbaserad Insexfattningar och mothållsarm som tillval SRA-seriens mothållsarm för insexfattning måste användas i stället för standardmothållsarmen för fyrkantsfattning. För S VALDIAGRAM MOMENT- VERKTYG S10 (1898 Nm) S3000 (4339 Nm) S6000 (8144 Nm) S11000 ( Nm) (tum) 1 /2 5 /8 3 /4 7 /8 1 5 /8 3 /4 7 / /8 1 1 /4 5 /8 3 /4 7 / /8 1 1 /4 1 1 /4 1 3 /8 1 1 /2 1 5 /8 1 3 /4 Maximalt vridmoment 1) (Nm) SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SDA SRA15 SRA30 SRA60 B1 C1 C1 H1 H1 67, , ,5 89 SRA , /2 1 5 /8 1 3 /4 1 7 / SDA2-108 SDA2-110 SDA2-112 SDA S SDA ( Nm) 2 1 / SDA SRA2 158, ) Fastställ maximalt vridmoment i enlighet med bultens storlek och gradering. INSEXFATTNING SOM TILLVAL, TUMBASERAD Mått B1 KORT MOTHÅLLSARM FÖR INSEXFATTNING Sexkantsstorlek Mått Maximalt vridmoment vid 700 bar/ psi: Nm / Ft.lbs Storlek för sexkantsfattning: 1/2-21/4 tum Mutterspräckare Lossa fastrostade muttrar enkelt med Enerpacs mutterspräckare. Kapacitet upp till 75 mm sexkantsmutter. Valmatris för momentverktyg och pumpar Optimal hastighet och prestanda hittar du i matrisen för momentverktyg och pumpar Sexkantsbult och mutterstorlekar Se diagrammet för sexkantsstorlekar för bultar, muttrar och relaterade gängdiametrar

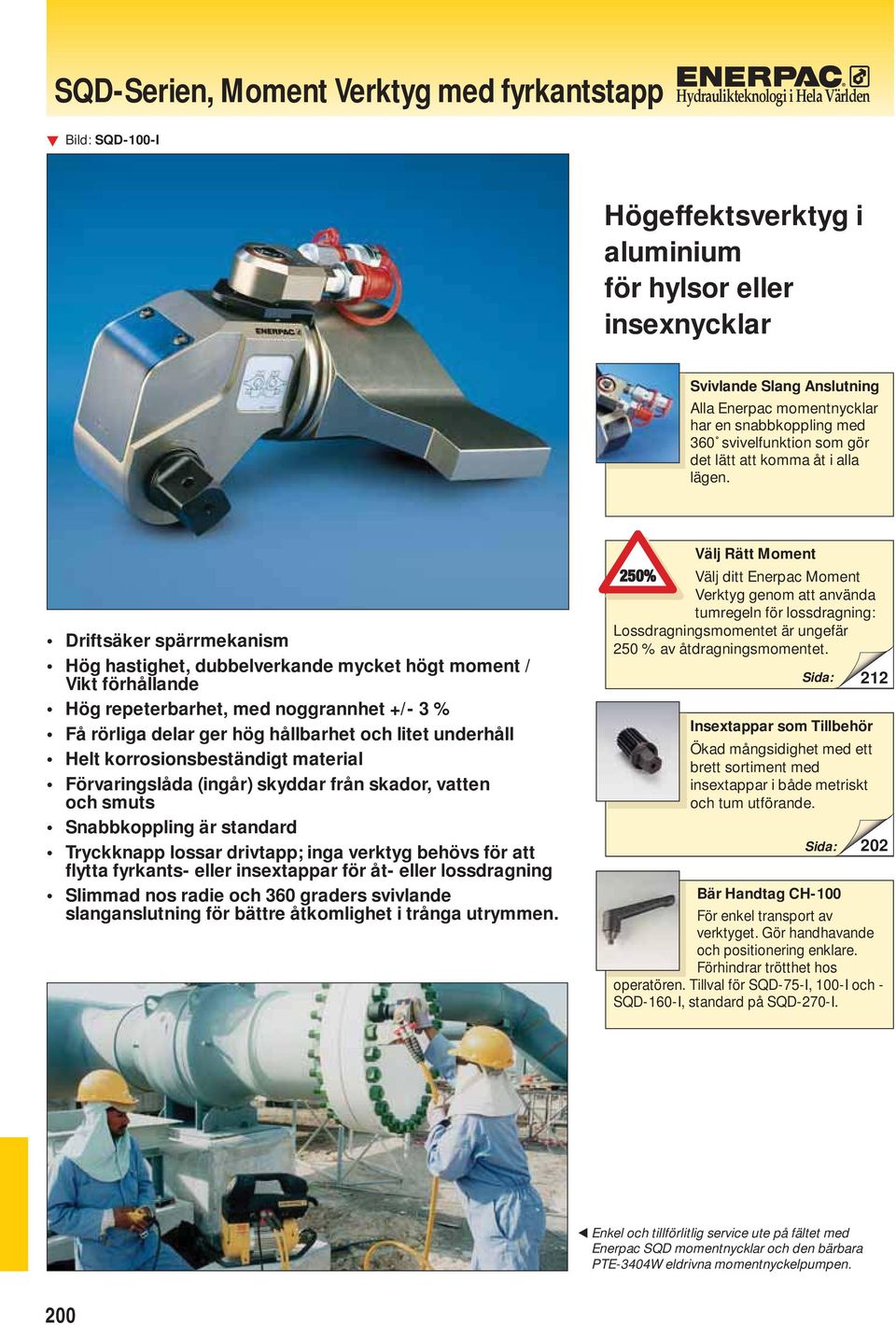

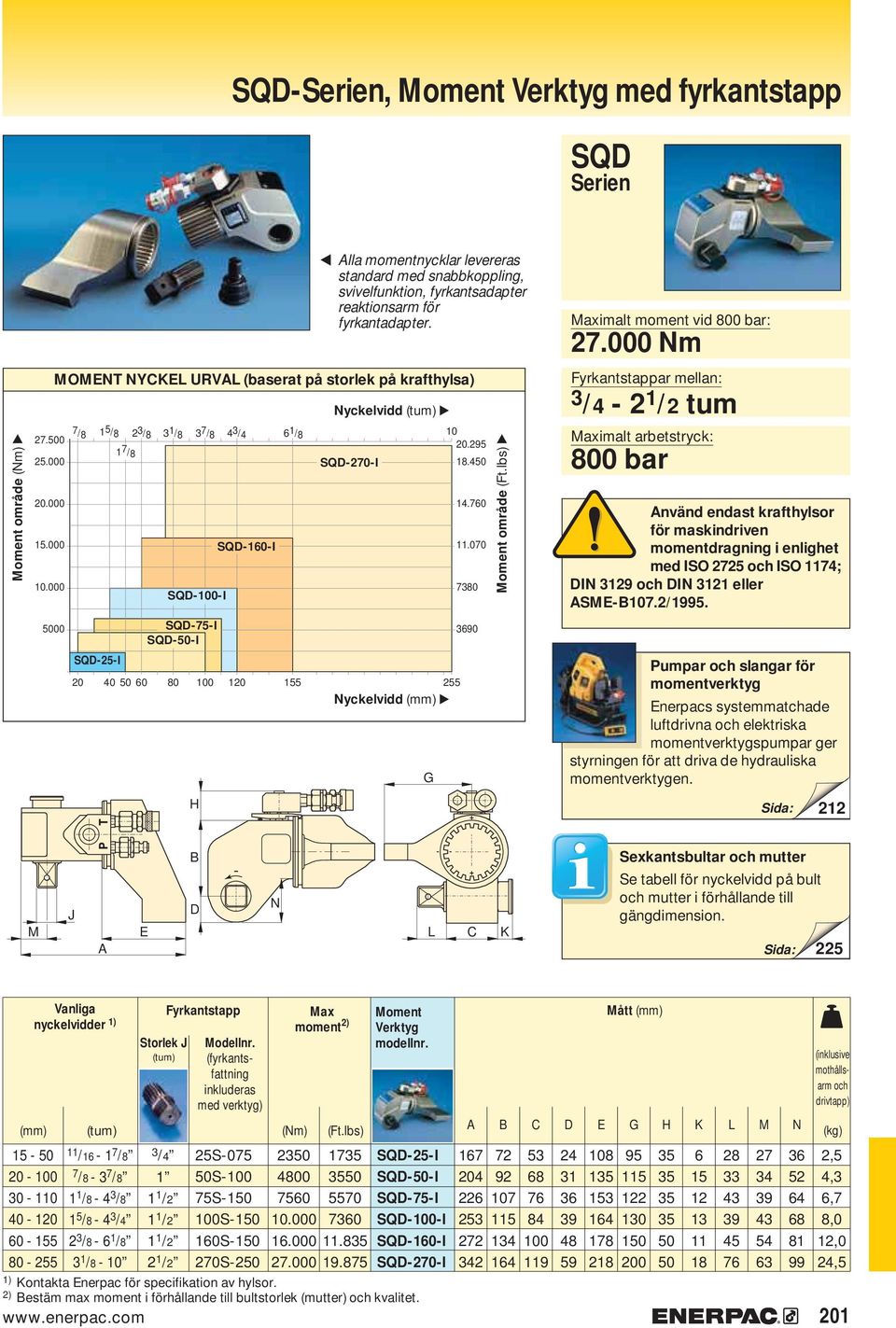

13 SQD-, Moment Verktyg med fyrkantstapp Hydraulikteknologi i Hela Världen Bild: SQD-100-I Högeffektsverktyg i aluminium för hylsor eller insexnycklar Svivlande Slang Anslutning Alla Enerpac momentnycklar har en snabbkoppling med 360 svivelfunktion som gör det lätt att komma åt i alla lägen. Driftsäker spärrmekanism Hög hastighet, dubbelverkande mycket högt moment / Vikt förhållande Hög repeterbarhet, med noggrannhet +/- 3 % Få rörliga delar ger hög hållbarhet och litet underhåll Helt korrosionsbeständigt material Förvaringslåda (ingår) skyddar från skador, vatten och smuts Snabbkoppling är standard Tryckknapp lossar drivtapp; inga verktyg behövs för att flytta fyrkants- eller insextappar för åt- eller lossdragning Slimmad nos radie och 360 graders svivlande slanganslutning för bättre åtkomlighet i trånga utrymmen. Välj Rätt Moment Välj ditt Enerpac Moment Verktyg genom att använda tumregeln för lossdragning: Lossdragningsmomentet är ungefär 2 % av åtdragningsmomentet. Insextappar som Tillbehör Ökad mångsidighet med ett brett sortiment med insextappar i både metriskt och tum utförande Bär Handtag CH-100 För enkel transport av verktyget. Gör handhavande och positionering enklare. Förhindrar trötthet hos operatören. Tillval för SQD-75-I, 100-I och - SQD-160-I, standard på SQD-270-I. Enkel och tillförlitlig service ute på fältet med Enerpac SQD momentnycklar och den bärbara PTE-3404W eldrivna momentnyckelpumpen. 200

14 SQD-, Moment Verktyg med fyrkantstapp SQD Moment område (Nm) /8 1 5 /8 2 3 /8 3 1 /8 3 7 /8 4 3 /4 6 1 / /8 SQD-270-I 18.4 SQD-25-I SQD-100-I SQD-75-I SQD--I Nyckelvidd H SQD-160-I Alla momentnycklar levereras standard med snabbkoppling, svivelfunktion, fyrkantsadapter reaktionsarm för fyrkantadapter. MOMENT NYCKEL URVAL (baserat på storlek på krafthylsa) Nyckelvidd (tum) G Moment område (Ft.lbs) Maximalt moment vid 800 bar: Nm Fyrkantstappar mellan: 3 /4-2 1 /2 tum Maximalt arbetstryck: 800 bar Använd endast krafthylsor för maskindriven momentdragning i enlighet med ISO 2725 och ISO 1174; DIN 3129 och DIN 3121 eller ASME-B107.2/1995. Pumpar och slangar för momentverktyg Enerpacs systemmatchade luftdrivna och elektriska momentverktygspumpar ger styrningen för att driva de hydrauliska momentverktygen. 212 M J A E B D N L C K Sexkantsbultar och mutter Se tabell för nyckelvidd på bult och mutter i förhållande till gängdimension. 225 Vanliga nyckelvidder 1) (tum) / / /8-3 7 / /8-4 3 / /8-4 3 / /8-6 1 / /8-10 Storlek J (tum) 3 / /2 1 1 /2 1 1 /2 2 1 /2 Fyrkantstapp Modellnr. (fyrkantsfattning inkluderas med verktyg) 25S-075 S S-1 100S-1 160S-1 270S-2 Max moment 2) (Nm) (Ft.lbs) Moment Verktyg modellnr. SQD-25-I SQD--I SQD-75-I SQD-100-I SQD-160-I SQD-270-I 1) Kontakta Enerpac för specifikation av hylsor. 2) Bestäm max moment i förhållande till bultstorlek (mutter) och kvalitet Mått A B C D E G H K L M N (inklusive mothållsarm och drivtapp) (kg) 2,5 4,3 6,7 8,0 12,0 24,5 201

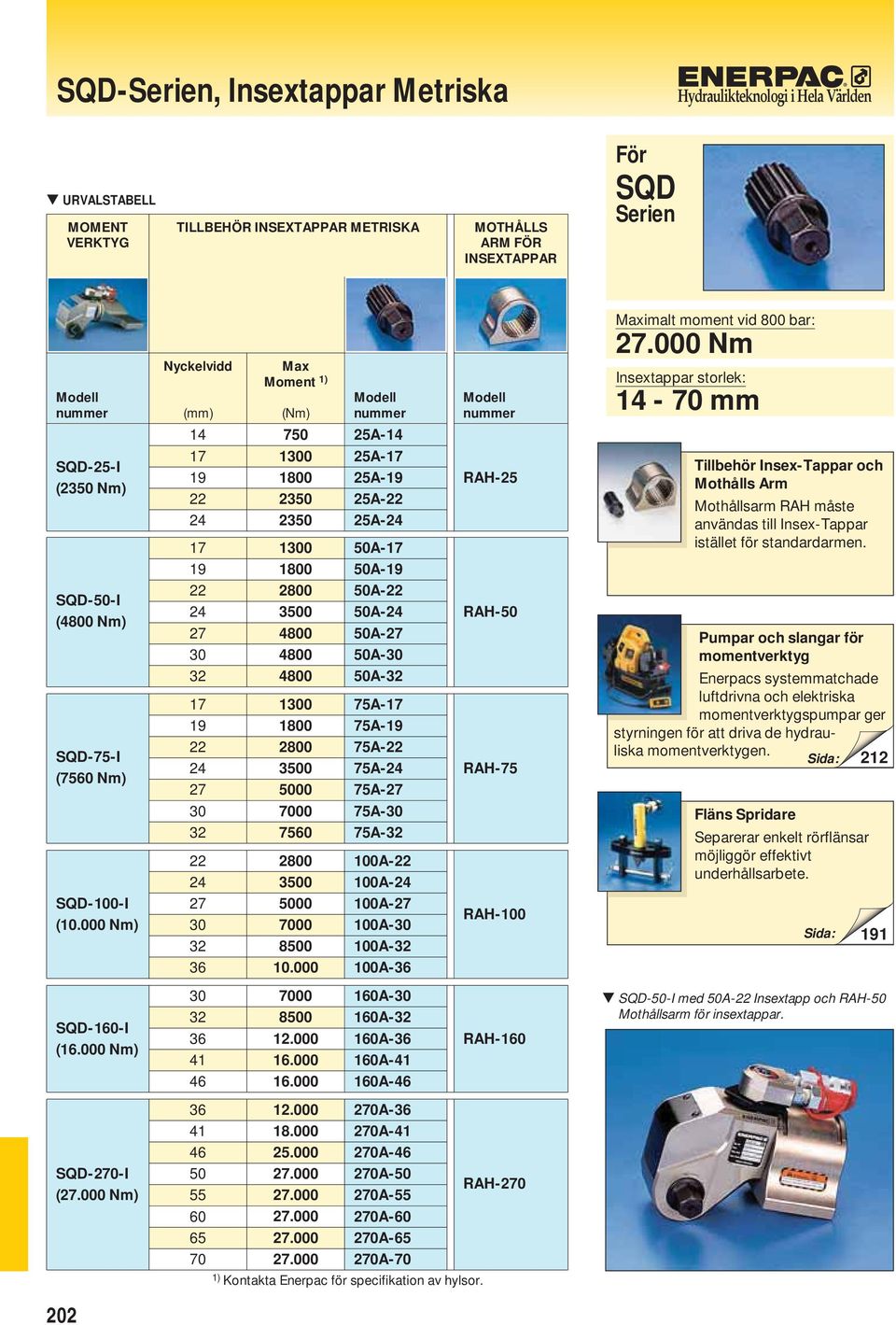

15 SQD-, Insextappar Metriska Hydraulikteknologi i Hela Världen URVALSTABELL MOMENT VERKTYG TILLBEHÖR INSEXTAPPAR METRISKA MOTHÅLLS ARM FÖR INSEXTAPPAR För SQD Modell nummer SQD-25-I (23 Nm) SQD--I (4800 Nm) SQD-75-I (7560 Nm) SQD-100-I ( Nm) SQD-160-I ( Nm) SQD-270-I ( Nm) 202 Nyckelvidd Max Moment 1) (Nm) Modell nummer 25A-14 25A-17 25A-19 25A-22 25A-24 A-17 A-19 A-22 A-24 A-27 A-30 A-32 75A-17 75A-19 75A-22 75A-24 75A-27 75A-30 75A A A A A A A A A A A A A A A A- 270A A A A-70 1) Kontakta Enerpac för specifikation av hylsor. Modell nummer RAH-25 RAH- RAH-75 RAH-100 RAH-160 RAH-270 Maximalt moment vid 800 bar: Nm Insextappar storlek: mm Tillbehör Insex-Tappar och Mothålls Arm Mothållsarm RAH måste användas till Insex-Tappar istället för standardarmen. Pumpar och slangar för momentverktyg Enerpacs systemmatchade luftdrivna och elektriska momentverktygspumpar ger styrningen för att driva de hydrauliska momentverktygen. 212 Fläns Spridare Separerar enkelt rörflänsar möjliggör effektivt underhållsarbete. 191 SQD--I med A-22 Insextapp och RAH- Mothållsarm för insextappar.

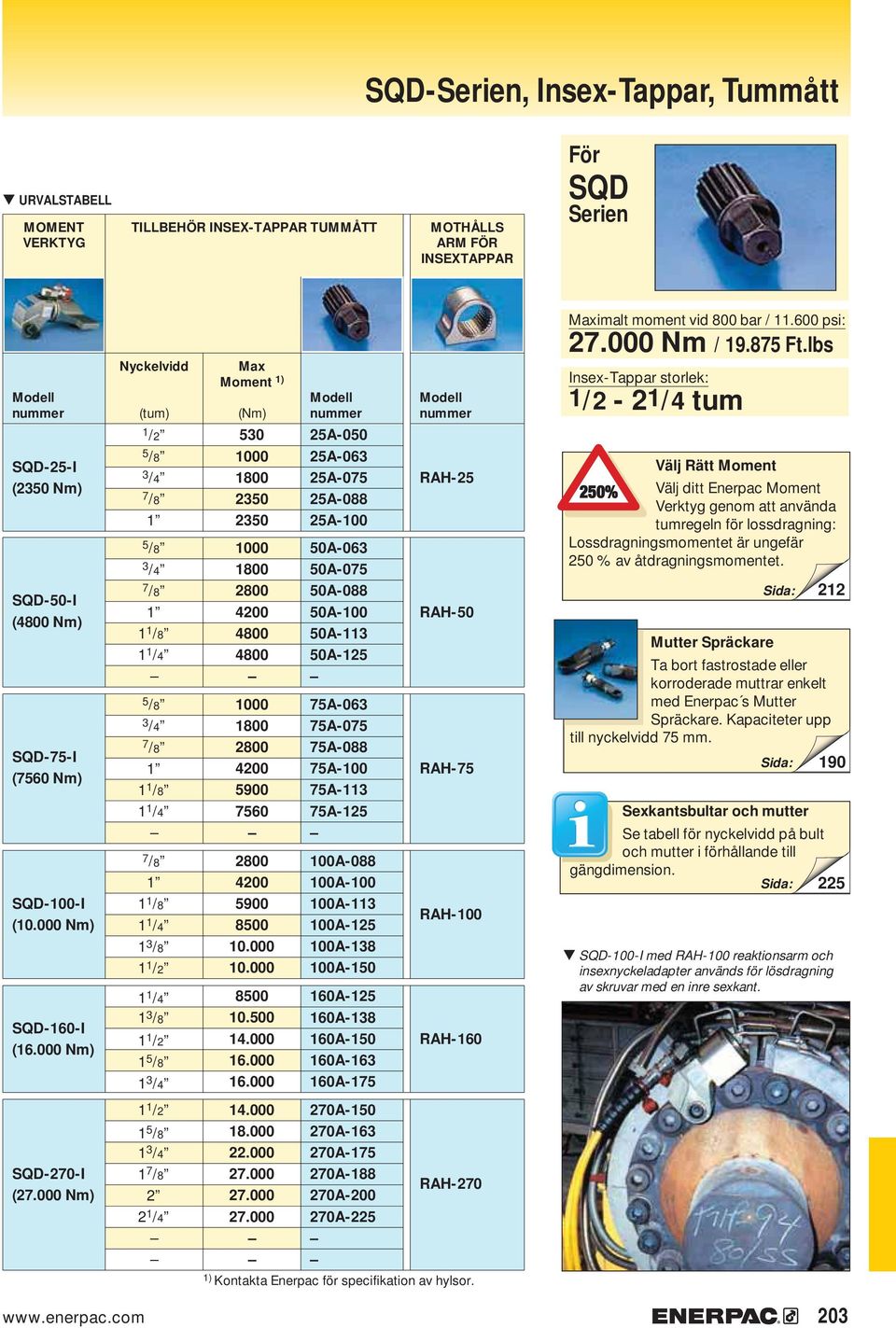

16 SQD-, Insex-Tappar, Tummått URVALSTABELL MOMENT VERKTYG TILLBEHÖR INSEX-TAPPAR TUMMÅTT MOTHÅLLS ARM FÖR INSEXTAPPAR För SQD Modell nummer SQD-25-I (23 Nm) SQD--I (4800 Nm) SQD-75-I (7560 Nm) SQD-100-I ( Nm) SQD-160-I ( Nm) Nyckelvidd (tum) 1 /2 5 /8 3 /4 7 /8 1 5 /8 3 /4 7 / /8 1 1 /4 5 /8 3 /4 7 / /8 1 1 /4 7 / /8 1 1 /4 1 3 /8 1 1 /2 1 1 /4 1 3 /8 1 1 /2 1 5 /8 1 3 /4 Max Moment 1) (Nm) Modell nummer 25A-0 25A A A A-100 A-063 A-075 A-088 A-100 A-113 A A A A A A A A A A A A A-1 160A A A-1 160A A-175 Modell nummer RAH-25 RAH- RAH-75 RAH-100 RAH-160 Maximalt moment vid 800 bar / psi: Nm / Ft.lbs Insex-Tappar storlek: 1/2-21/4 tum Välj Rätt Moment Välj ditt Enerpac Moment Verktyg genom att använda tumregeln för lossdragning: Lossdragningsmomentet är ungefär 2 % av åtdragningsmomentet. Mutter Spräckare Ta bort fastrostade eller korroderade muttrar enkelt med Enerpac s Mutter Spräckare. Kapaciteter upp till nyckelvidd 75 mm Sexkantsbultar och mutter Se tabell för nyckelvidd på bult och mutter i förhållande till gängdimension. 225 SQD-100-I med RAH-100 reaktionsarm och insexnyckeladapter används för lösdragning av skruvar med en inre sexkant. SQD-270-I ( Nm) 1 1 /2 1 5 /8 1 3 /4 1 7 / / A-1 270A A A A A-225 RAH-270 1) Kontakta Enerpac för specifikation av hylsor

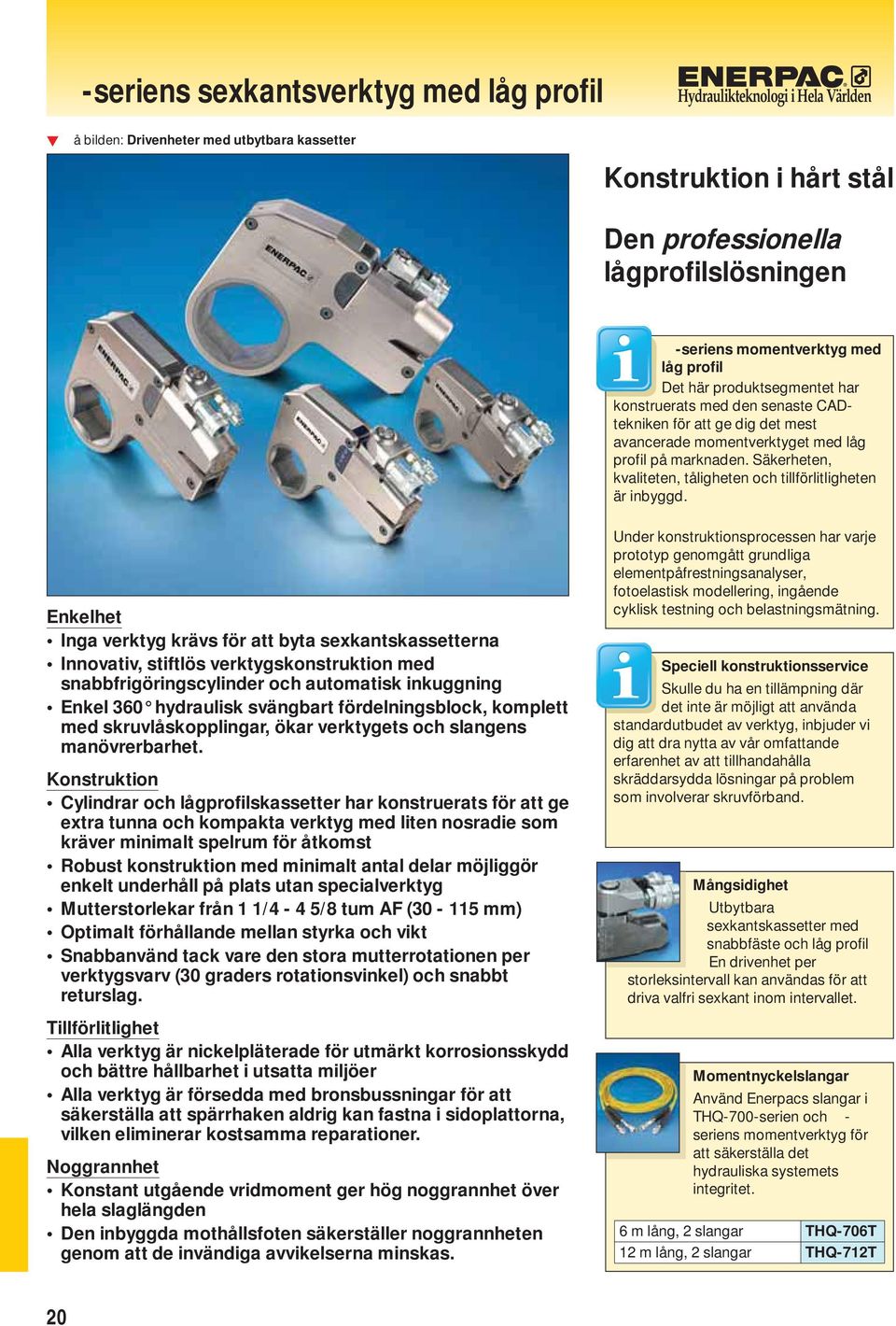

17 -seriens sexkantsverktyg med låg profil Hydraulikteknologi i Hela Världen å bilden: Drivenheter med utbytbara kassetter Konstruktion i hårt stål Den professionella lågprofilslösningen -seriens momentverktyg med låg profil Det här produktsegmentet har konstruerats med den senaste CADtekniken för att ge dig det mest avancerade momentverktyget med låg profil på marknaden. Säkerheten, kvaliteten, tåligheten och tillförlitligheten är inbyggd. Enkelhet Inga verktyg krävs för att byta sexkantskassetterna Innovativ, stiftlös verktygskonstruktion med snabbfrigöringscylinder och automatisk inkuggning Enkel 360 hydraulisk svängbart fördelningsblock, komplett med skruvlåskopplingar, ökar verktygets och slangens manövrerbarhet. Konstruktion Cylindrar och lågprofilskassetter har konstruerats för att ge extra tunna och kompakta verktyg med liten nosradie som kräver minimalt spelrum för åtkomst Robust konstruktion med minimalt antal delar möjliggör enkelt underhåll på plats utan specialverktyg Mutterstorlekar från 1 1/4-4 5/8 tum AF ( mm) Optimalt förhållande mellan styrka och vikt Snabbanvänd tack vare den stora mutterrotationen per verktygsvarv (30 graders rotationsvinkel) och snabbt returslag. Tillförlitlighet Alla verktyg är nickelpläterade för utmärkt korrosionsskydd och bättre hållbarhet i utsatta miljöer Alla verktyg är försedda med bronsbussningar för att säkerställa att spärrhaken aldrig kan fastna i sidoplattorna, vilken eliminerar kostsamma reparationer. Noggrannhet Konstant utgående vridmoment ger hög noggrannhet över hela slaglängden Den inbyggda mothållsfoten säkerställer noggrannheten genom att de invändiga avvikelserna minskas. Under konstruktionsprocessen har varje prototyp genomgått grundliga elementpåfrestningsanalyser, fotoelastisk modellering, ingående cyklisk testning och belastningsmätning. Speciell konstruktionsservice Skulle du ha en tillämpning där det inte är möjligt att använda standardutbudet av verktyg, inbjuder vi dig att dra nytta av vår omfattande erfarenhet av att tillhandahålla skräddarsydda lösningar på problem som involverar skruvförband. Mångsidighet Utbytbara sexkantskassetter med snabbfäste och låg profil En drivenhet per storleksintervall kan användas för att driva valfri sexkant inom intervallet. 6 m lång, 2 slangar 12 m lång, 2 slangar Momentnyckelslangar Använd Enerpacs slangar i THQ-700-serien och - seriens momentverktyg för att säkerställa det hydrauliska systemets integritet. THQ-706T THQ-712T 20

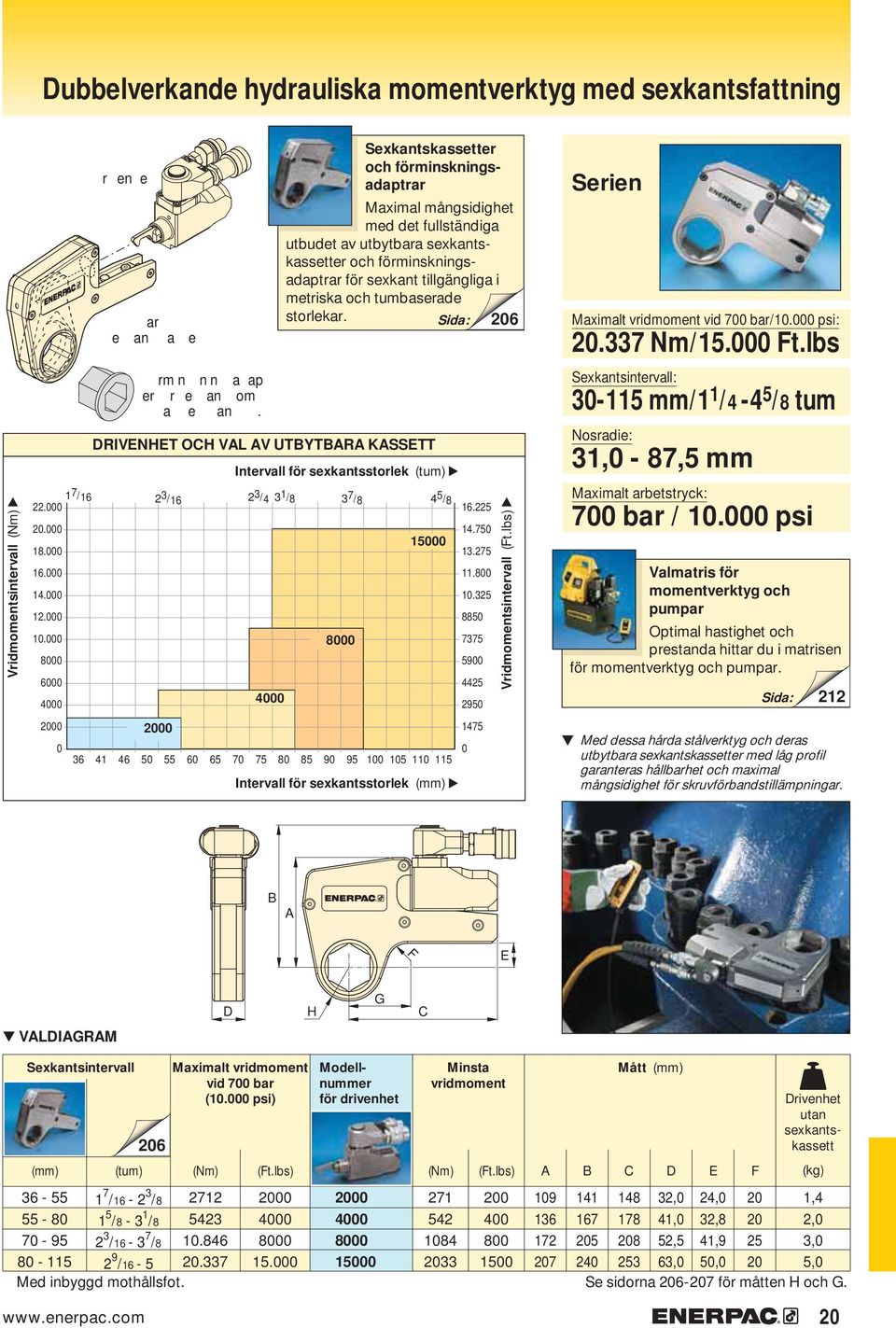

18 Dubbelverkande hydrauliska momentverktyg med sexkantsfattning Vridmomentsintervall (Nm) r en e ar e an a e rm n n n a ap er r e an om a e an. 1 7 / / /4 3 1 /8 3 7 /8 4 5 / Sexkantskassetter och förminskningsadaptrar Maximal mångsidighet med det fullständiga utbudet av utbytbara sexkantskassetter och förminskningsadaptrar för sexkant tillgängliga i metriska och tumbaserade storlekar. 206 DRIVENHET OCH VAL AV UTBYTBARA KASSETT Intervall för sexkantsstorlek (tum) Intervall för sexkantsstorlek Vridmomentsintervall (Ft.lbs) Maximalt vridmoment vid 700 bar/ psi: Nm/ Ft.lbs Sexkantsintervall: mm/1 1 /4-4 5 /8 tum Nosradie: 31,0-87,5 mm Maximalt arbetstryck: 700 bar / psi Valmatris för momentverktyg och pumpar Optimal hastighet och prestanda hittar du i matrisen för momentverktyg och pumpar. 212 Med dessa hårda stålverktyg och deras utbytbara sexkantskassetter med låg profil garanteras hållbarhet och maximal mångsidighet för skruvförbandstillämpningar. B A F E D H G C VALDIAGRAM Sexkantsintervall / /8 1 5 /8-3 1 /8 2 3 / /8 2 9 /16-5 Maximalt vridmoment vid 700 bar ( psi) (tum) (Nm) (Ft.lbs) för drivenhet Minsta vridmoment (Nm) (Ft.lbs) A B C D Mått ,0 41,0 52,5 63,0 E 24,0 32,8 41,9,0 F Drivenhet utan sexkantskassett (kg) Med inbyggd mothållsfot. Se sidorna för måtten H och G. 1,4 2,0 3,0 5,0 20

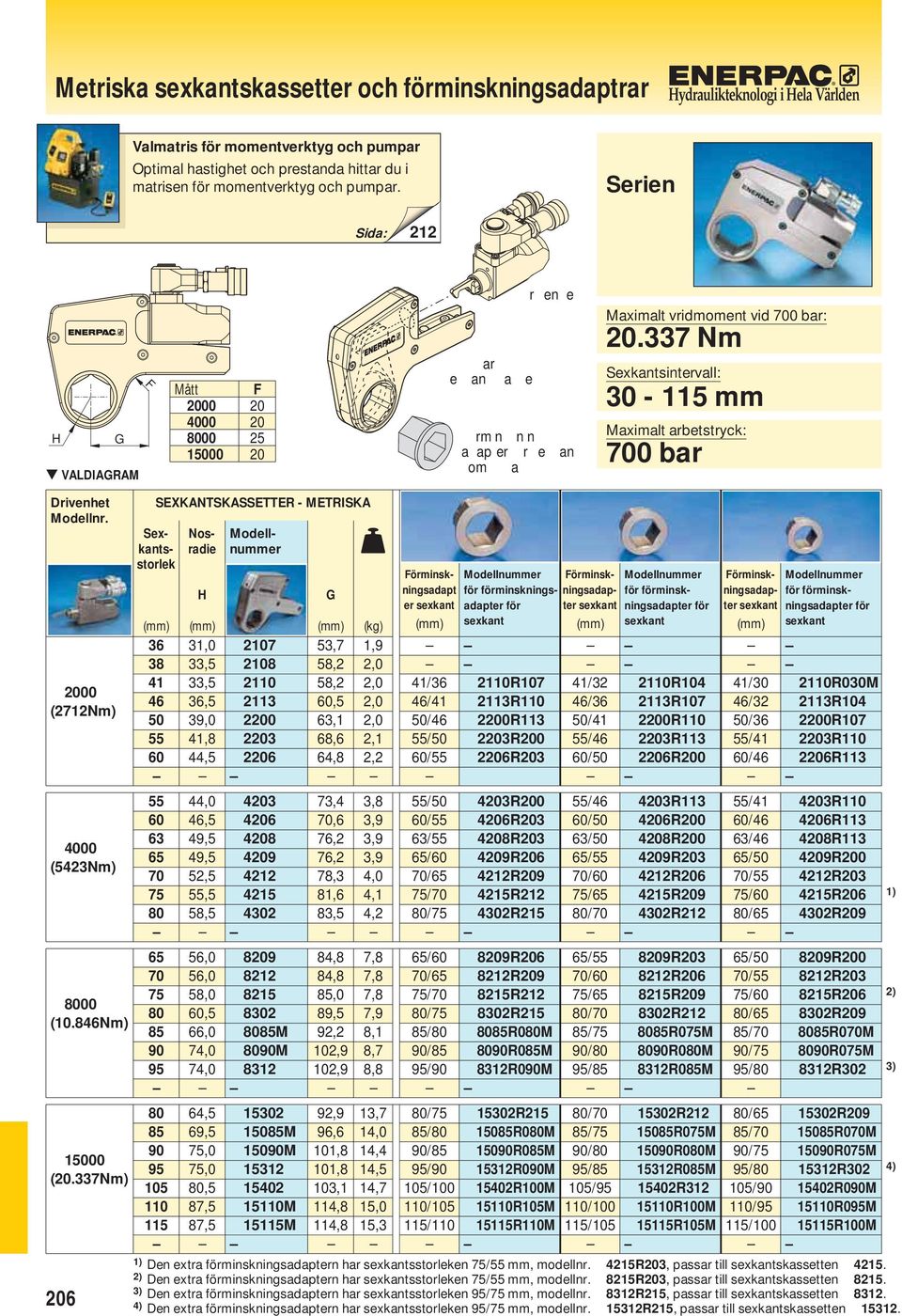

19 Metriska sexkantskassetter och förminskningsadaptrar Hydraulikteknologi i Hela Världen Valmatris för momentverktyg och pumpar Optimal hastighet och prestanda hittar du i matrisen för momentverktyg och pumpar. 212 H G VALDIAGRAM F Mått F r ar e an a e en e rm n n n a ap er r e an om a Maximalt vridmoment vid 700 bar: Nm Sexkantsintervall: mm Maximalt arbetstryck: 700 bar Drivenhet Modellnr (2712Nm) 4000 (5423Nm) 8000 (10.846Nm) 100 (20.337Nm) 206 SEXKANTSKASSETTER - METRISKA H 31,0 33,5 33,5 36,5 39,0 41,8 44,5 44,0 46,5 49,5 49,5 52,5 55,5 58,5 56,0 56,0 58,0 60,5 66,0 74,0 74,0 64,5 69,5 75,0 75,0 80,5 87,5 87, M 8090M M 190M M 15115M G 53,7 58,2 58,2 60,5 63,1 68,6 64,8 73,4 70,6 76,2 76,2 78,3 81,6 83,5 84,8 84,8 85,0 89,5 92,2 102,9 102,9 92,9 96,6 101,8 101,8 103,1 114,8 114,8 (kg) 1,9 2,0 2,0 2,0 2,0 2,1 2,2 3,8 3,9 3,9 3,9 4,0 4,1 4,2 7,8 7,8 7,8 7,9 8,1 8,7 8,8 13,7 14,0 14,4 14,5 14,7 15,0 15,3 Sexkantsstorlek Nosradie Förminskningsadapt er sexkant 41/36 46/41 /46 55/ 60/55 55/ 60/55 63/55 65/60 70/65 75/70 80/75 65/60 70/65 75/70 80/75 85/80 90/85 95/90 80/75 85/80 90/85 95/90 105/ / /110 för förminskningsadapter för sexkant 2110R R R R R R R R R R R R R R R R R080M 8090R085M 8312R090M 15302R R080M 190R085M 15312R090M 15402R100M 15110R105M 15115R110M Förminskningsadapter sexkant 41/32 46/36 /41 55/46 60/ 55/46 60/ 63/ 65/55 70/60 75/65 80/70 65/55 70/60 75/65 80/70 85/75 90/80 95/85 80/70 85/75 90/80 95/85 105/95 110/ /105 för förminskningsadapter för sexkant 2110R R R R R R R R R R R R R R R R R075M 8090R080M 8312R085M 15302R R075M 190R080M 15312R085M 15402R R100M 15115R105M Förminskningsadapter sexkant 41/30 46/32 /36 55/41 60/46 55/41 60/46 63/46 65/ 70/55 75/60 80/65 65/ 70/55 75/60 80/65 85/70 90/75 95/80 80/65 85/70 90/75 95/80 105/90 110/95 115/100 för förminskningsadapter för sexkant 2110R030M 2113R R R R R R R R R R R R R R R R070M 8090R075M 8312R R R070M 190R075M 15312R R090M 15110R095M 15115R100M 1) Den extra förminskningsadaptern har sexkantsstorleken 75/55 mm, modellnr. 4215R203, passar till sexkantskassetten ) Den extra förminskningsadaptern har sexkantsstorleken 75/55 mm, modellnr. 8215R203, passar till sexkantskassetten ) Den extra förminskningsadaptern har sexkantsstorleken 95/75 mm, modellnr. 8312R215, passar till sexkantskassetten ) Den extra förminskningsadaptern har sexkantsstorleken 95/75 mm, modellnr R215, passar till sexkantskassetten ) 2) 3) 4)

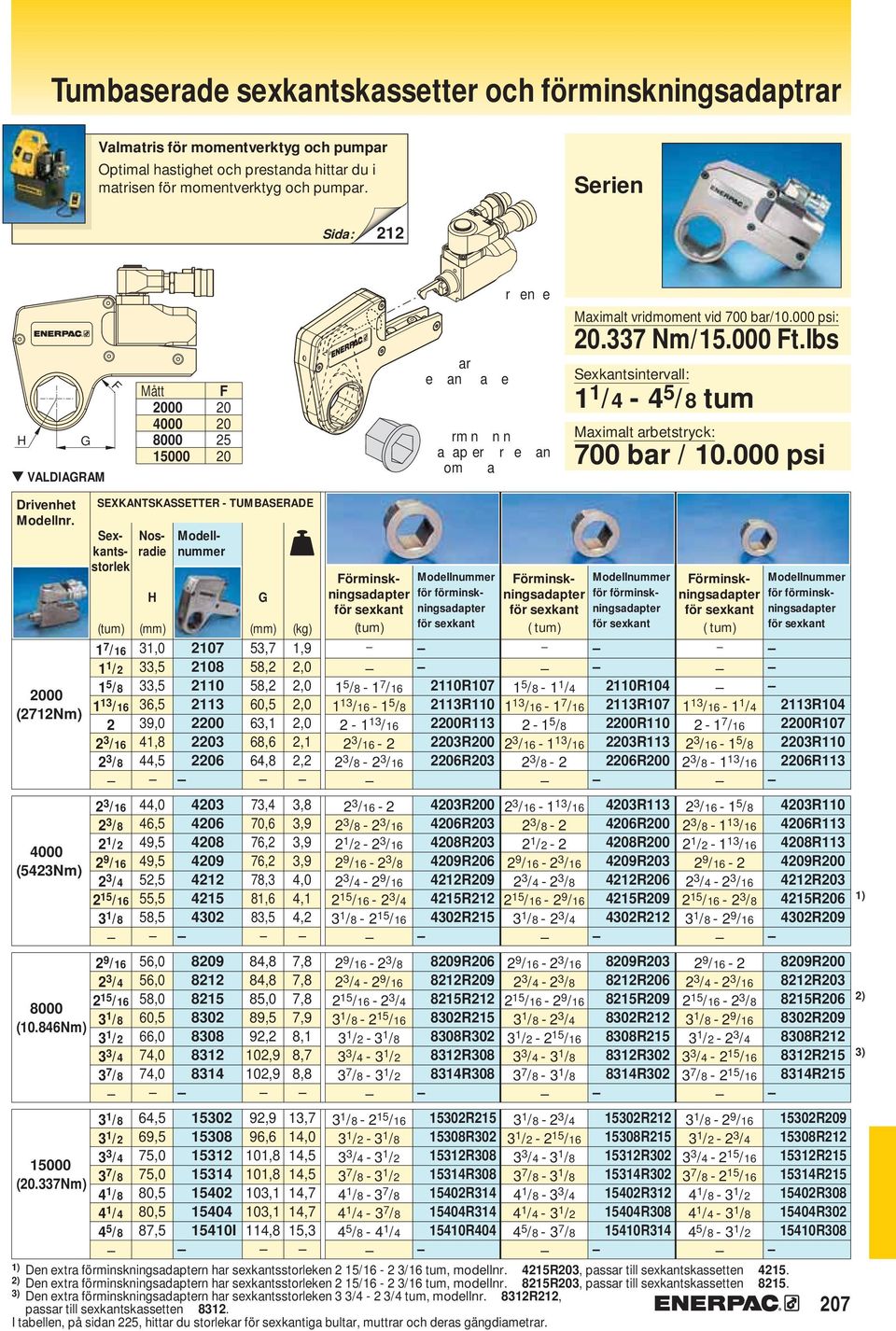

20 Tumbaserade sexkantskassetter och förminskningsadaptrar Valmatris för momentverktyg och pumpar Optimal hastighet och prestanda hittar du i matrisen för momentverktyg och pumpar. 212 H G VALDIAGRAM F Mått F r ar e an a e en e rm n n n a ap er r e an om a Maximalt vridmoment vid 700 bar/ psi: Nm/ Ft.lbs Sexkantsintervall: 1 1 /4-4 5 /8 tum Maximalt arbetstryck: 700 bar / psi Drivenhet Modellnr (2712Nm) 4000 (5423Nm) 8000 (10.846Nm) 100 (20.337Nm) SEXKANTSKASSETTER - TUMBASERADE (tum) 1 7 / /2 1 5 / / / /8 2 3 / /8 2 1 /2 2 9 / / / /8 2 9 / / / /8 3 1 /2 3 3 /4 3 7 /8 3 1 /8 3 1 /2 3 3 /4 3 7 /8 4 1 /8 4 1 /4 4 5 /8 H 31,0 33,5 33,5 36,5 39,0 41,8 44,5 44,0 46,5 49,5 49,5 52,5 55,5 58,5 56,0 56,0 58,0 60,5 66,0 74,0 74,0 64,5 69,5 75,0 75,0 80,5 80,5 87, I G 53,7 58,2 58,2 60,5 63,1 68,6 64,8 73,4 70,6 76,2 76,2 78,3 81,6 83,5 84,8 84,8 85,0 89,5 92,2 102,9 102,9 92,9 96,6 101,8 101,8 103,1 103,1 114,8 (kg) 1,9 2,0 2,0 2,0 2,0 2,1 2,2 3,8 3,9 3,9 3,9 4,0 4,1 4,2 7,8 7,8 7,8 7,9 8,1 8,7 8,8 13,7 14,0 14,5 14,5 14,7 14,7 15,3 Sexkantsstorlek Nosradie Förminskningsadapter för sexkant (tum) 1 5 /8-1 7 / / / / / /8-2 3 / / /8-2 3 / /2-2 3 / / /8 2 3 /4-2 9 / / /4 3 1 / / / /8 2 3 /4-2 9 / / /4 3 1 / / /2-3 1 /8 3 3 /4-3 1 /2 3 7 /8-3 1 /2 3 1 / / /2-3 1 /8 3 3 /4-3 1 /2 3 7 /8-3 1 /2 4 1 /8-3 7 /8 4 1 /4-3 7 /8 4 5 /8-4 1 /4 för förminskningsadapter för sexkant 2110R R R R R R R R R R R R R R R R R R R R R R R R R R404 Förminskningsadapter för sexkant ( tum) 1 5 /8-1 1 / / / /8 2 3 / / / / / / / / / /4-2 3 / / / /8-2 3 /4 2 9 / / /4-2 3 / / / /8-2 3 /4 3 1 / / /4-3 1 /8 3 7 /8-3 1 /8 3 1 /8-2 3 /4 3 1 / / /4-3 1 /8 3 7 /8-3 1 /8 4 1 /8-3 3 /4 4 1 /4-3 1 /2 4 5 /8-3 7 /8 för förminskningsadapter för sexkant 2110R R R R R R R R R R R R R R R R R R R R R R R R R R314 Förminskningsadapter för sexkant ( tum) 1 13 / / / / /8 2 3 / / / /8 2 3 / / / / / /4-2 3 / / /8 3 1 /8-2 9 / / /4-2 3 / / /8 3 1 /8-2 9 / /2-2 3 /4 3 3 / / / / /8-2 9 / /2-2 3 /4 3 3 / / / / /8-3 1 /2 4 1 /4-3 1 /8 4 5 /8-3 1 /2 1) Den extra förminskningsadaptern har sexkantsstorleken 2 15/16-2 3/16 tum, modellnr. 4215R203, passar till sexkantskassetten ) Den extra förminskningsadaptern har sexkantsstorleken 2 15/16-2 3/16 tum, modellnr. 8215R203, passar till sexkantskassetten ) Den extra förminskningsadaptern har sexkantsstorleken 3 3/4-2 3/4 tum, modellnr. 8312R212, passar till sexkantskassetten I tabellen, på sidan 225, hittar du storlekar för sexkantiga bultar, muttrar och deras gängdiametrar. för förminskningsadapter för sexkant 2113R R R R R R R R R R R R R R R R R R R R R R R R R ) 2) 3)

21 HXD-, Kassettverktyg med Invändig Sexkant Hydraulikteknologi i Hela Världen Visas från vänster till höger HXD-60 med CC-680, HXD-30 med CC-360 Låg vikt, Låg Profil och Liten Nos Radie Välj Rätt Moment Välj din Enerpac Moment Nyckel genom att använda tumregeln för lossdragning: Lossdragningsmomentet är ungefär 2 % av åtdragningsmomentet. 212 Högt moment / Vikt förhållande Hög hastighet, mycket stor rotationsvinkel, dubbelverkande Utbytbara kassetter med snabblåsning, inga verktyg behövs 360 graders svivlande slanganslutning för enkel åtkomlighet i trånga utrymmen Snabbkoppling är standard Hög repeterbarhet, med noggrannhet +/- 3 % Kraftigt utformad drivenhet, integrerad mothållsarm och få rörliga delar gör verktyget slitstarkt och pålitligt Omfattande tillbehörsprogram med kassetter och reduceringar i både tum och metriskt utförande Helt korrosionsbeständigt material Drivenhet och kassett levereras förvaringslåda som skyddar verktygen från skador, vatten och smuts. H D-30 drivenhet kombinerat med kassetten turbinapplikation är den bästa lösningen för denna Sexkantsbultar och mutter Se tabell för nyckelvidd på bult och mutter i förhållande till gängdimension. Mutterspräckare Ta bort fastrostade eller korroderade muttrar enkelt med Enerpac s Mutter Spräckare. Kapaciteter upp till nyckelvidd 75 mm. 190 Enerpac s hydrauliska momentverktyg ger säkerhet och ekonomi vid alla typer av underhålls obb

22 Dubbelverkande Moment Verktyg Visas från vänster till höger: CC-360, HXD-30 Moment område (Ft. lbs) /4 1 5 /8 2 3 / /8 3 1 /8 3 7 /8 4 5 /8 5 HXD-60 HXD-120 VAL AV MOMENT VERKTYG I TVÅ STEG 1 DRIVENHET Välj HXD drivenhet genom snabburvalstabellen nedan. 2 KASSETT Välj lämplig CC-Kassett på sidan 210 och 211. VAL AV DRIVENHET OCH UTBYTBARA KASSETTER Nyckelvidd (tum) HXD HXD Nyckelvidd Moment område (Nm) HXD Maximalt moment: Nm Nyckelvidder: mm Nos Radie: 28,5-96,0 mm Maximalt arbetstryck: 800 bar Insatser i tum och metriskt utförande Ökad mångsidighet med stort urval av insatser och låsringar för både tum och metriska bultar. 210 Momentnyckelpumpar Enerpac luft- och eldrivna momentnyckelpumpar förser med styrkontroll över Enerpac momentnycklar. 212 E H B D SNABBVALSTABELL F A C Kassett storlek Max moment Drivenhet Modell nummer Dimensioner Drivenheter och kassetter (tum) 210 vid 800 bar (Nm) vid psi (Ft.lbs) A B C D E F H (kg) /4-2 3 / /8-3 1 / / / /16-5 Med integrerat mothåll HXD-30 HXD-60 HXD-120 HXD ,5-47,5 34,5-60,5 46,5-73,5 62,0-96, ,6 2,5 4,8 8,

23 HXD-, Kassetter och Insatser i Tum Utförande Den optimala reduceringsinsatsen måste låsas i kassetten med en låsring. Max moment vid 800 bar: Nm (17860 Ft.lbs) Nyckelvidder: 1 1 /4-5 tum Nos Radie: 28,5-96,0 mm CC IN HR URVALSTABELL DRIVENHET UTBYTBARA KASSETTER, TUM TILLBEHÖR, REDUCERINGSINSATSER, TUM LÅS- RINGAR Modell Nummer HXD-30 (3290 Nm) HXD-60 (6190 Nm) HXD-120 (120 Nm) HXD-240 ( Nm) Max 1) moment (Nm) Nyckelvidd 2) (Tum) 1 1 /4 1 7 / / / / /8 1 5 / / / /8 2 9 / / / /8 2 3 / /8 2 9 / / / /8 3 3 /8 3 1 /2 3 3 /4 3 7 /8 3 1 /8 3 3 /8 3 1 /2 3 3 /4 3 7 /8 4 1 /8 4 1 /4 4 5 /8 5 Nos Radie D 28,5 31,5 34,5 38,5 42,0 45,0 47,5 34,5 39,5 43,5 46,5 48,5 52,5 55,5 57,5 60,5 46,5 48,5 52,5 55,5 57,5 57,5 60,5 64,5 67,5 70,5 73,5 62,0 66,0 69,0 72,0 76,0 80,0 84,0 90,0 96,0 Modell Nummer CC-3125 CC-3144 CC-3163 CC-3181 CC-3200 CC-3219 CC-3238 CC-6163 CC-6181 CC-6200 CC-6219 CC-6238 CC-6256 CC-6275 CC-6293 CC-6313 CC CC CC CC CC CC CC CC CC-123 CC CC CC ) CC CC-243 CC CC ) CC CC CC CC-240 (kg) 0,6 0,7 0,7 0,8 0,9 1,0 1,1 Nyckelvidd 3) Extra imperiala storleksreducerare 3 1 /8-2 9 /16 IN passar CC kassett, använd HR-80 Hållring. 4) Extra imperiala storleksreducerare 3 3 /4-2 9 /16 IN passar CC kassett, använd HR-100 Hållring. 1,2 1,3 1,4 1,5 1,6 1,8 1,9 2,0 2,1 2,6 2,7 2,7 2,8 2,9 2,9 3,0 3,5 3,6 3,7 3,8 5,1 5,2 5,2 5,4 5,6 5,7 6,8 7,3 7,4 (Tum) 1 7 / /4 1 5 /8-1 7 / / / / / /8-2 3 / / / / / /8-2 3 / / /8 2 3 /4-2 9 / / /4 3 1 / / / /8-2 3 / / /8 2 3 /4-2 9 / / / /4 3 1 / / / /2-3 1 /8 3 3 /4-3 1 /2 3 7 /8-3 1 /2 3 1 / / /8-3 1 /8 3 1 /2-3 1 /8 3 3 /4-3 1 /2 3 7 /8-3 1 /2 4 1 /8-3 7 /8 4 1 /4-3 7 /8 4 5 /8-4 1 / /8 Modell Nummer IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN Nyckelvidd (Tum) 1 5 /8-1 1 / / / /8 2 3 / / / /8 2 3 / / / / / /4-2 3 / / / /8-2 3 /4 2 3 / / / / / /4-2 3 / / / / /8-2 3 /4 3 3 / / / /4-3 3 /8 3 7 /8-3 3 /8 3 1 /8-2 3 /4 3 3 / / /4-3 3 /8 3 7 /8-3 3 /8 4 1 /8-3 3 /4 4 1 /4-3 3 /4 4 5 /8-4 1 / /4 Modell Nummer IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN Modell Nummer HR-36 HR-41 HR-46 HR- HR-55 HR-60 HR-46 HR- HR-55 HR-60 HR-65 HR-70 HR-75 HR-80 HR-55 HR-60 HR-65 HR-70 HR-75 HR-75 HR-80 HR-85 HR-90 HR-95 HR-100 IN ) HR-80 IN HR-85 IN HR-90 IN HR-95 IN ) HR-100 IN HR-105 IN HR-110 IN HR-120 IN HR
