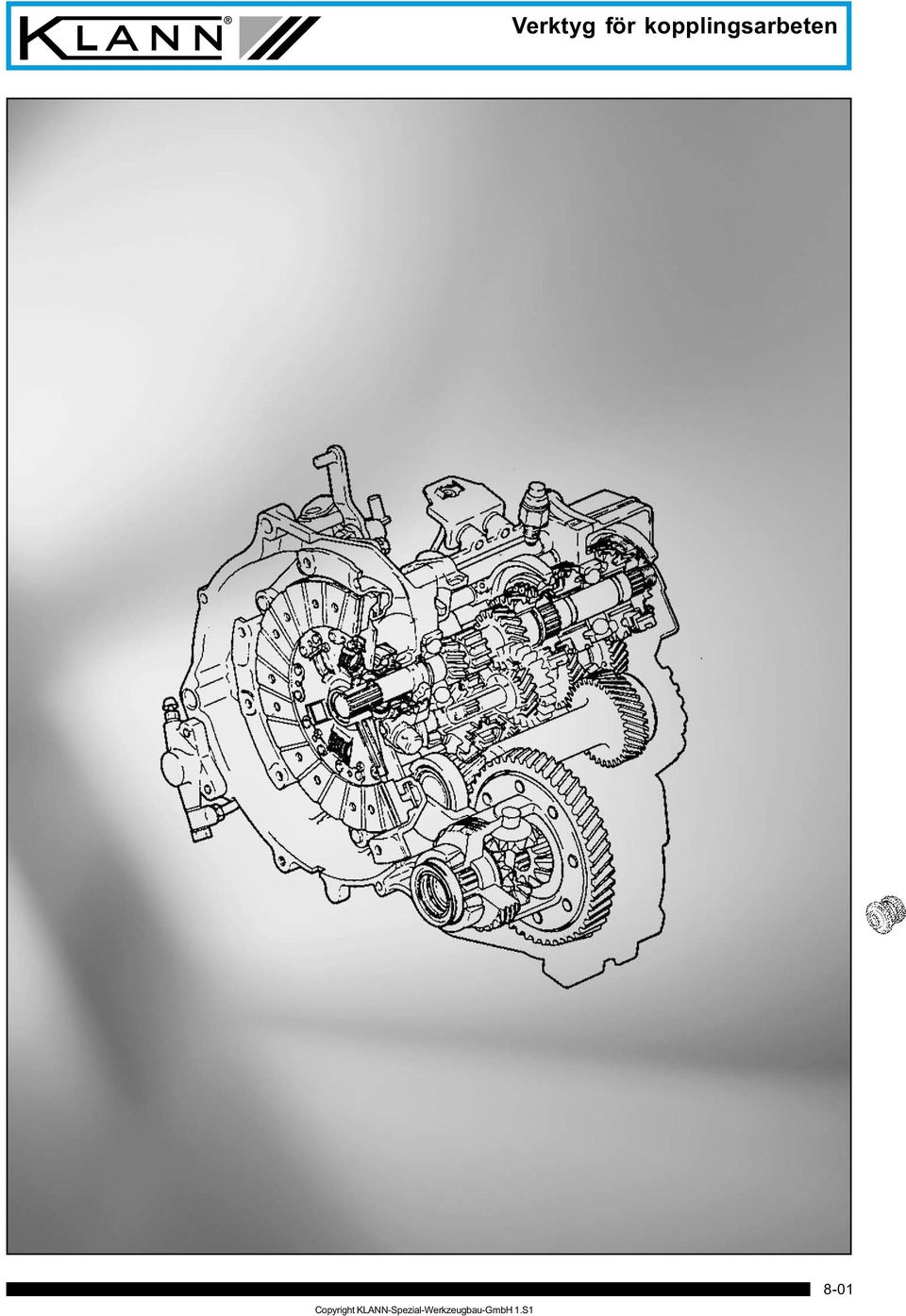

1 Verktyg för kopplingsarbeten 8-01

2 KL315 Mercedes, BMW KL315 Mothållsverktyg För växellåda och differential på Mercedes, BMW personbilar. Även för Peugeot, Ford, GM, Chrysler, Volvo, m.fl. KL140-2 Differential KL140-2 Momentverktyg För noggrann inställning av lagerförspänning vid reparation av växellåda, differential, mm. ½ Mätområde: 0-6 N KL301 Tapphylsa För Mercedes W116, W123, W126 bakaxelfläns. 1/2 Längd: mm Vikt: g KL301 / KL302 / KL303 Mercedes KL302 Tapphylsa För Mercedes Växellåda. 1/2 Längd: mm Vikt: g KL303 Tapphylsa För Mercedes Differentialfläns. 1/2 Längd: mm Vikt: g KL304 Universell KL kantshylsa special 30 mm För bakaxel, växellåda och differentialfläns. För BMW E36, E46, Mercedes W123, W124, W126, W129, W201, Lexus, Toyota m.fl. 1/2 Längd: mm Vikt: g KL305 Ytterligare tapphylsor och 12-kantshylsor se Kapitel 3 KL KL kantshylsa special 32 mm För bakaxel, växellåda och differentialfläns. För Mercedes W140, Opel m.fl. 1/2 Längd: mm Vikt: g KL Brytspettsats 2 st. Av specialstål för: Demontering av fastsittande delar Positionerig av delar Fasthållning av delar Kontroll av länkar och gummilager och silentlager. 2 Längd Klingbredd 1 / 2 Vikt 730 mm 24 / 33 mm 1600 g 1050 mm 24 / 33 mm 1900 g

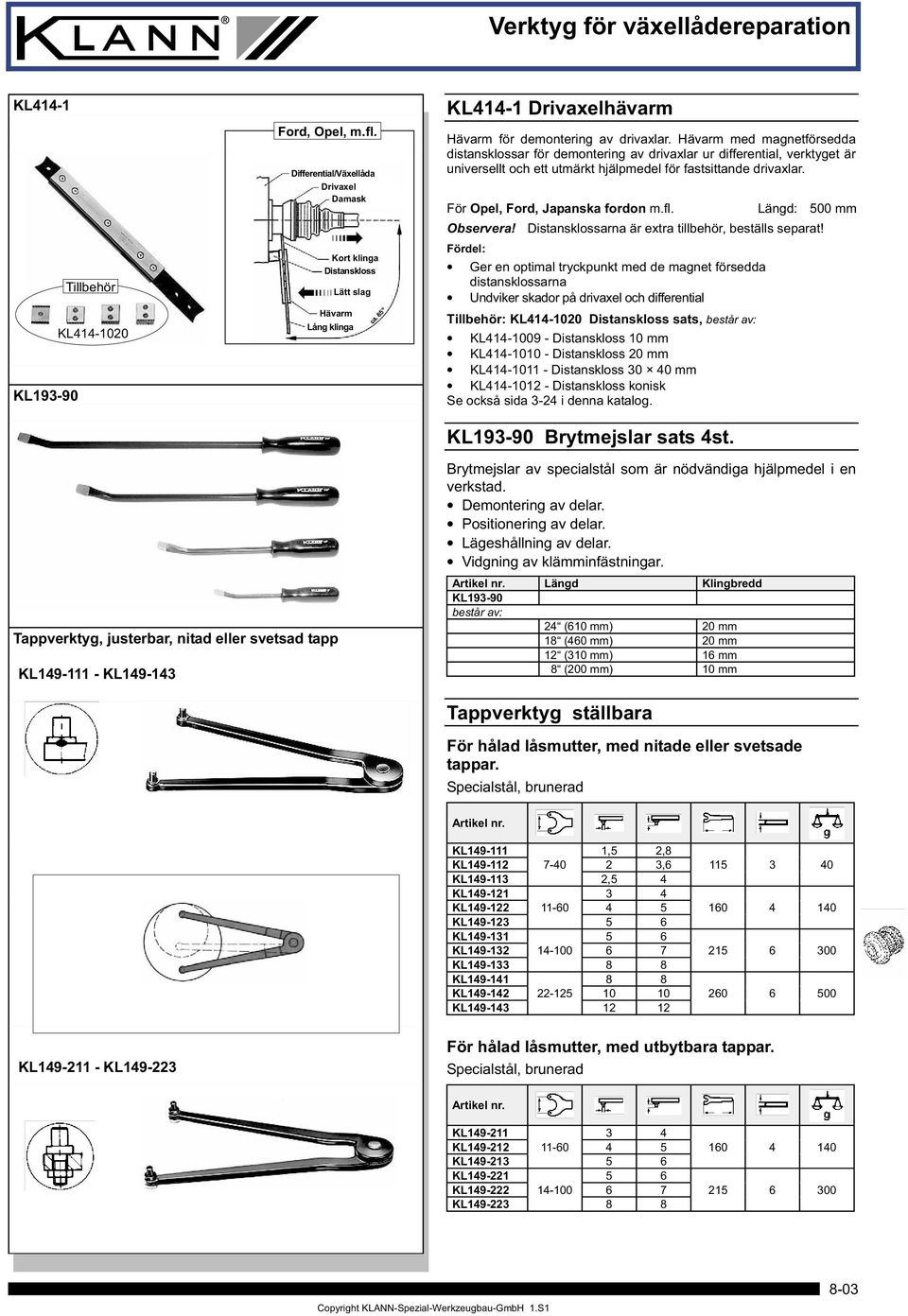

3 KL414-1 Tillbehör KL KL Ford, Opel, m.fl. Differential/Växellåda Drivaxel Damask Kort klinga Distanskloss Lätt slag Hävarm Lång klinga KL414-1 Drivaxelhävarm Hävarm för demontering av drivaxlar. Hävarm med magnetförsedda distansklossar för demontering av drivaxlar ur differential, verktyget är universellt och ett utmärkt hjälpmedel för fastsittande drivaxlar. För Opel, Ford, Japanska fordon m.fl. Längd: 500 mm Observera! Distansklossarna är extra tillbehör, beställs separat! Fördel: Ger en optimal tryckpunkt med de magnet försedda distansklossarna Undviker skador på drivaxel och differential Tillbehör: KL Distanskloss sats, består av: KL Distanskloss 10 mm KL Distanskloss 20 mm KL Distanskloss mm KL Distanskloss konisk Se också sida 3-24 i denna katalog. KL Brytmejslar sats 4st. Brytmejslar av specialstål som är nödvändiga hjälpmedel i en verkstad. Demontering av delar. Positionering av delar. Lägeshållning av delar. Vidgning av klämminfästningar. Tappverktyg, justerbar, nitad eller svetsad tapp KL KL Längd Klingbredd KL består av: 24 (610 mm) 20 mm 18 (460 mm) 20 mm 12 (310 mm) 16 mm 8 (200 mm) 10 mm Tappverktyg ställbara För hålad låsmutter, med nitade eller svetsade tappar. Specialstål, brunerad KL ,5 2,8 KL , KL ,5 4 KL KL KL KL KL KL KL KL KL KL KL För hålad låsmutter, med utbytbara tappar. Specialstål, brunerad KL KL KL KL KL KL

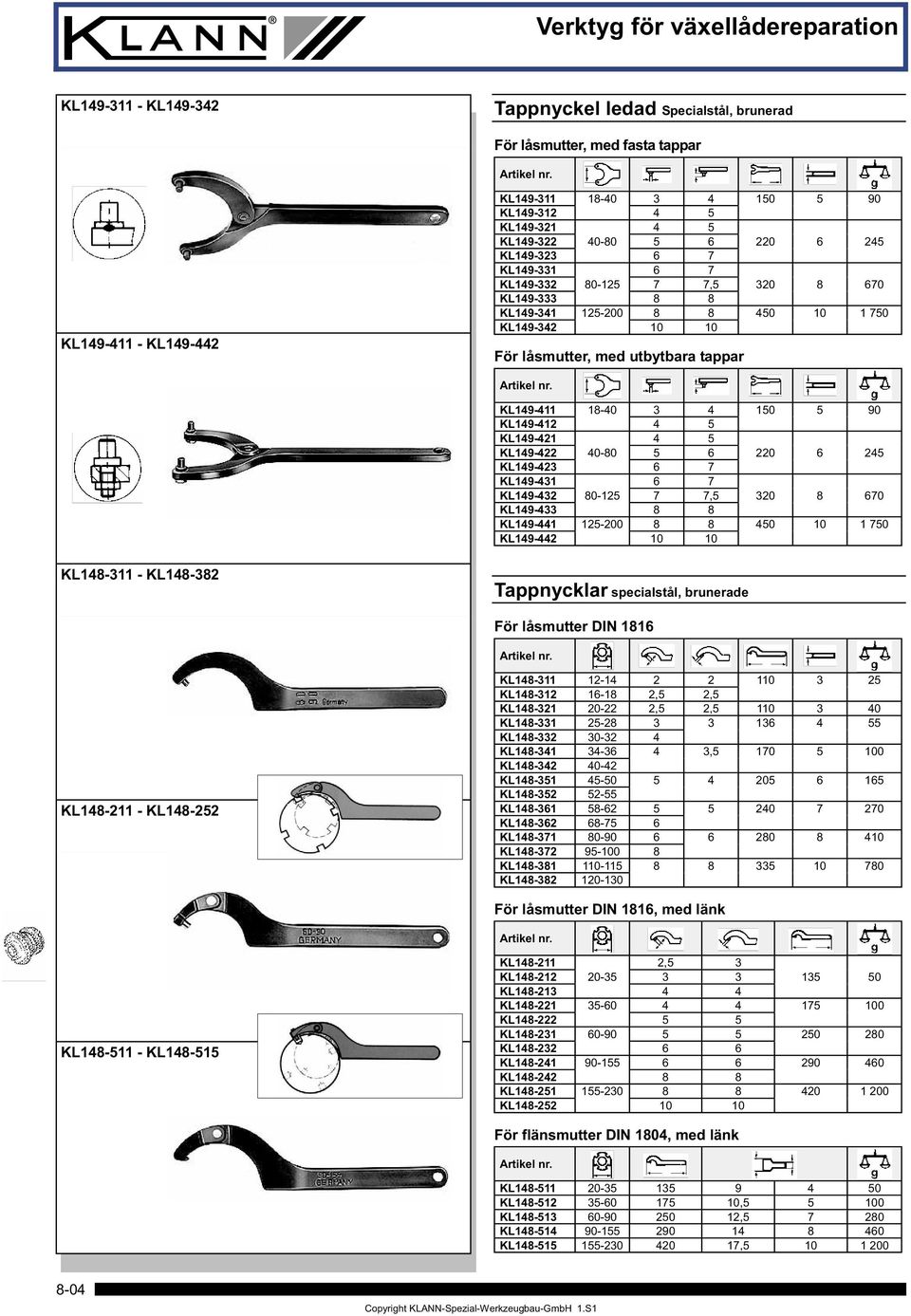

4 KL KL Tappnyckel ledad Specialstål, brunerad För låsmutter, med fasta tappar KL KL KL KL KL KL KL KL KL , KL KL KL För låsmutter, med utbytbara tappar KL KL KL KL KL KL KL , KL KL KL KL KL Tappnycklar specialstål, brunerade För låsmutter DIN 1816 KL KL KL KL ,5 2,5 KL ,5 2, KL KL KL , KL KL KL KL KL KL KL KL KL För låsmutter DIN 1816, med länk KL KL KL ,5 3 KL KL KL KL KL KL KL KL KL KL För flänsmutter DIN 1804, med länk KL KL , KL , KL KL ,

5 Z Z Verktyg för växellådereparation KL K Avdragarsats 2 och 3-armad med snabbkoppling Tvåarmad avdragare För avdragning av drev, hjul och lager Två och trearmad avdragare med snabbkopplade armar för invändig och utvändig avdragning på grund av vändbara armar. De extremt tunna avdragar greppen gör avdragaren speciellt lämpad för avdragning på t.ex. växellådor där utrymmet alltid är begränsat. Trearmad avdragare Fördelar Hakarna greppar alltid parallellt och armarna fästs med snabbkopplande hävarm. Universell. Kostnadseffektiv 1 spindel i stället för två och 3 hakar i stället för 5. KL K En avdragare av högsta kvalitet för den kvalitetsmedvetne mekanikern för industri och person och lastfordonsverkstaden. Snabbkoppling KL K Avdragarsats 2 och 3-armad med Snabbkoppling Innehåll: Beskrivning Antal KL K Avdragarsats 2 och 3-armad 1 besår av: KL Tvåarmsok 1 KL Trearmsok 1 KL Spindel M14x1,5 x 140 med centrerspets 1 KL klämsko kort 3 KL Snabbkoppling med spännbultar 3 KL Hakar utan klämsko (a=3,6mm) 3 KL Plastlåda (275 x 230 x 83mm) 1 [mm] [mm] Vikt [kg] KL K ,1 KL K Avdragarsats 2 och 3-armad med Snabbkoppling Tvåarmad avdragare Trearmad avdragare Innehåll: Beskrivning Antal KL K Avdragarsats 2 och 3-armad 1 besår av: KL Tvåarmsok 1 KL Trearmsok 1 KL Spindel M14x1,5 x 140 med centrerspets 1 KL Klämsko - mellan 3 KL Klämsko - kort 3 KL Snabbkoppling med spännbultar 6 KL Hakar utan klämsko (a=3,6mm) 3 KL Hakar utan klämsko (a=2,0mm) 3 KL Plastlåda (340 x 275 x 83mm) 1 [mm] [mm] Vikt [kg] KL K / 200 3,6 8-05

6 KL150-Serie KL150-Serie Tvåarmad avdragare Universell På de universellt användbara tvåarmade avdragarna kan griparmarna vändas så att man kan göra avdragningar både ut och invändigt. KL150-0* t. 1,0 KL t. 1,0 KL150-1, t. 1,0 KL t. 3,0 KL150-2, t. 3,2 KL ,5 t. 7,0 * Avdragarna har ett extremt tunt grepp samt slanka armar som är viktigt vid växellådsarbeten. KL150-6 KL150-6 Special - tvåarmad - avdragarsats Avdragarsatsen KL151-6 har extremt tunna, utbytbara, gripdelar som är viktigt vid t.ex. växellådsarbeten där utrymmet alltid är begränsat. Beskrivning Antal KL150-6 Special tvåarmad - avdragarsats består av: KL Tvåarmsok 1 KL Spindel 1 KL P Klämskor par kort* (för 2 hakar) 1 KL P Klämskor par mellan* (för 2 hakar 1 KL P Klämskor par - lång* (för 2 hakar) 1 KL Hakar utan klämskor (tunt grepp) 6 * med bultar för 2 hakar (= 2 Par) [mm] [mm] Belast. max. Vik [kg] KL / 200 / t. 3,2 KL151-9 Klämsko par kort - mellan - lång KL151-9 Special - trearmad - avdragarsats Avdragarsatsen KL151-9 har extremt tunna, utbytbara, gripdelar som är viktigt vid t.ex. växellådsarbeten där utrymmet alltid är begränsat. Beskrivning Antal KL151-9 Special - trearmad - avdragarsats består av: KL Trearmsok 1 KL Spindel 1 KL D Klämskor par kort* (för 3 hakar) 1 KL D Klämskor par mellan* (för 3 hakar) 1 KL D Klämskor par - lång* (för 3 hakar) 1 KL Hakar utan klämskor (tunt grepp) 9 * med bultar för 3 hakar (= 3 par) KL / 200 / t. 4,8 8-06

7 KL155-Serie KL155-Serie Tvåarmad avdragare Dragarmarna pressas innåt mot den avdragande delen med hjälp av hävarmen under belastning och säkrar därmed greppet. KL t. 0,5 KL t. 0,8 KL t. 2,1 KL156-Serie KL156-Serie Trearmad avdragare Funktion enligt ovanstående KL155-Serien men med tre armar. KL t. 0,85 KL t. 1,1 KL t. 2,9 KL154-Serie Tvåarmad avdragare ställbar KL154-Serie Med extremt tunna dragarmar. Dragarmarna är cirkelformade för att nå svårt åtkomliga ställen. Det vinklade draget spänner fast avdragaren dragobjektet. b Belast. max Vikt [kg] [mm] [mm] [mm] KL t 0,4 KL ,5 t 0,8 KL ,5 t 1,0 b Tillbehör: Spindelförlängare KL Förlängning 20 mm till KL154-1 KL Förlängning 30 mm till KL154-2, KL154-3 KL KL Tvåarmad avdragare För växellådor (t.ex. Mercedes m.fl.). Det tunna och smala utförandet på dragarmarna gör det möjligt att koma åt på de flesta trånga ställen. b b Belast. max Vikt [mm] [mm] [mm] [kg] KL ,5 t. 0,4 8-07

8 Verktyg för växellådsarbeten KL157-2 KL157-2 Batteripolavdragare 2-armad Idealisk för avdragning av små delar t.ex batterikabel från batteripoler, drev, lager mm. Hävarmar spänner mot centrum och säkrar greppet. KL ,5 t. 0,3 KL157-1 KL157-1 Batteripolavdragare 2-armad Idealisk för avdragning av små delar t.ex batterikabel från batteripoler, drev, lager mm. Hävarmar spänner mot centrum och säkrar greppet. KL ,5 t. 0,3 KL155-Serie KL155-Serie Tvåarmad avdragare med spännbygel Med spännbygeln spänns avdragare fast mot centrum och säkrar greppet. KL155-9 KL t. 1,2 KL t. 1,8 KL ,5 t. 3,3 KL155-9 Tvåarmad avdragare med spännbygel Med tryckadapter för demontering av lager innerring på framhjulsnav på t.ex. VW och Audi KL t. 1,7 8-08

9 Verktyg för växellådearbeten KL K KL K Lagersplittare sats Den idealiska verktygssatsen för alla bilverkstäder! Lagersplittare kan användas för avdragning av lager, lagerringar och andra hårt och trångt sittande delar. Den skarpa kilformen griper bakom delarna när den dras ihop. Avdragarbredd [ ]: 6-26 mm, 5-55 mm, mm, mm, mm Satsen består av 5 st. lagersplittare i en förvaringslåda. KL Avdragare för axellager KL För demontering och montering av axellager. [mm] [mm] Vikt [kg] KL Demontering/avdragning av lager: Lagersplittaren placeras bakom lagret avdragaren är ansluten till lagersplittaren, dra av lagret genom att spindeln trycks mot axeln. Montering av lager: För lagret längs axeln sätt lagersplittaren med den plana sidan mot lagret. Använd oket och dom två korta dragarmarna och dra lagret på plats från hjulbultsidan. KL Avdragarsats invändig KL För lageravdragning från, lagerhus, gavlar och borrningar. Innehåll Beskrivning för Ø [mm] max. [mm] Gänga KL Stödben - - KL Spänndel 8-12 M10 KL Spänndel M10 KL Spänndel M10 KL Spänndel M10 KL Spänndel M10 KL Spänndel M10 KL Metallåda

10 KL175-Serie KL175-Serie Stödben För lagerdemontering. KL Stödben för invändig lageravdragare Med dragbultar M10 - M6, M10 - M8 och M10. KL Stödben för invändig lageravdragare som KL utan dragbultar. KL Stödben för invändig lageravdragare Teknisk data KL [mm] [mm] Gänga Vikt [kg] KL M10 0,6 KL M14x1,5 1,4 KL Stödben för cylinderfoder För demontering av våta cylinderfoder på person och lastbilar. Arbetsanvisning: Spindeln i stödbenen dras fast i spänndelen som förs ned i cylinderfodret. Stödbenen sätts mot motorblocket och med T-handtaget vrids spindeln så att spänndelen fästs nertill i cylinderfodret. Spänn därefter muttern och dra loss fodret. För cylinderfoder Ø mm Vikt:...6,8 kg KL VW-Audi KL Lageravdragare Lageravdragare för VW-växellåda 085 (t.ex: VW-Golf och VW-Polo) Vikt:...1,6 kg 8-10

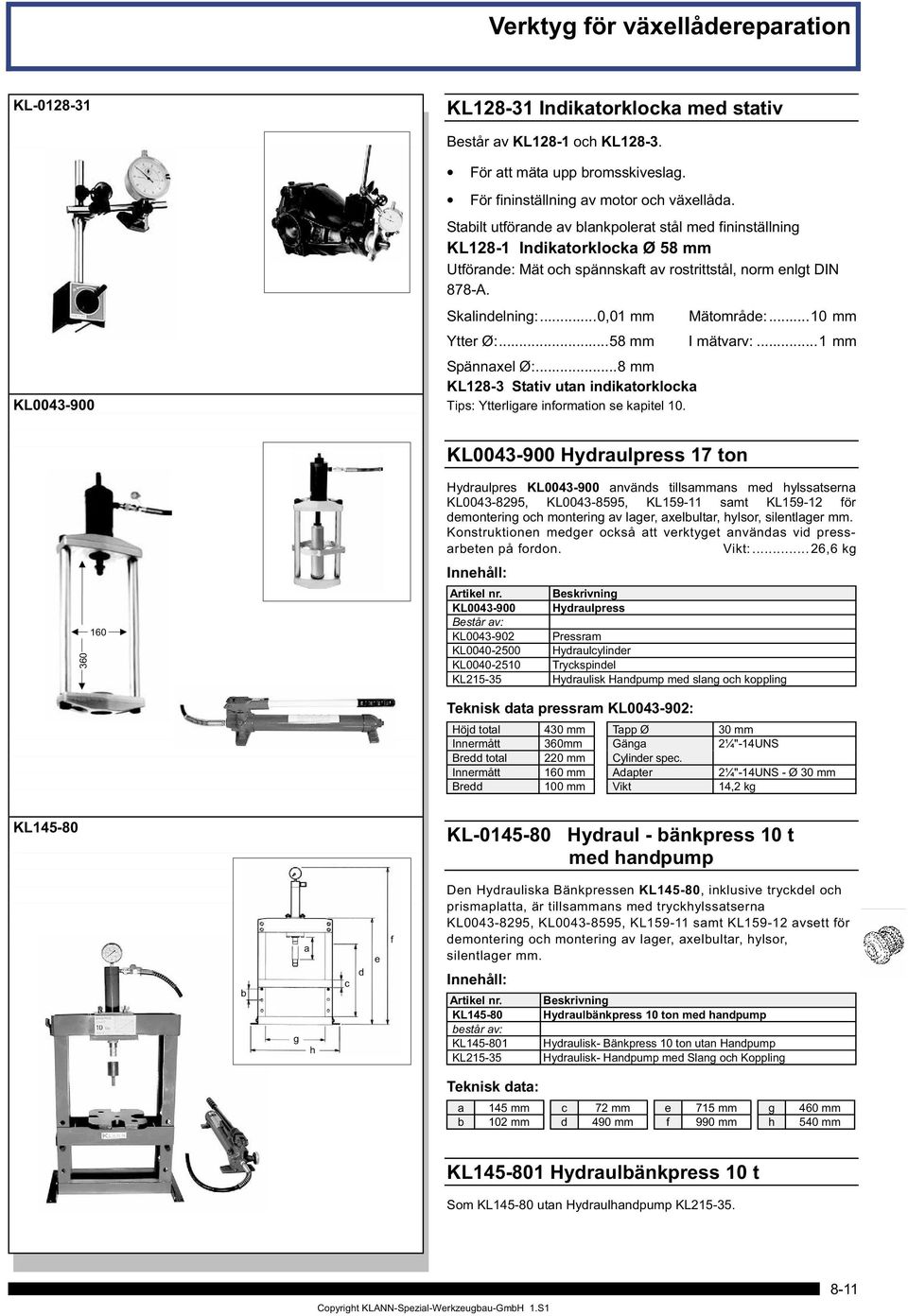

11 KL KL Indikatorklocka med stativ Består av KL128-1 och KL För att mäta upp bromsskiveslag. KL För fininställning av motor och växellåda. Stabilt utförande av blankpolerat stål med fininställning KL128-1 Indikatorklocka Ø 58 mm Utförande: Mät och spännskaft av rostrittstål, norm enlgt DIN 878-A. Skalindelning:...0,01 mm Mätområde:...10 mm Ytter Ø:...58 mm I mätvarv:...1 mm Spännaxel Ø:...8 mm KL128-3 Stativ utan indikatorklocka Tips: Ytterligare information se kapitel 10. KL Hydraulpress 17 ton Hydraulpres KL används tillsammans med hylssatserna KL , KL , KL samt KL för demontering och montering av lager, axelbultar, hylsor, silentlager mm. Konstruktionen medger också att verktyget användas vid pressarbeten på fordon. Vikt:...26,6 kg Innehåll: Beskrivning KL Hydraulpress Består av: KL Pressram KL Hydraulcylinder KL Tryckspindel KL Hydraulisk Handpump med slang och koppling Teknisk data pressram KL : Höjd total 430 mm Tapp Ø 30 mm Innermått 360mm Gänga 2¼"-14UNS Bredd total 220 mm Cylinder spec. Innermått 160 mm Adapter 2¼"-14UNS - Ø 30 mm Bredd 100 mm Vikt 14,2 kg KL KL Hydraul - bänkpress 10 t med handpump b g a h c d e f Den Hydrauliska Bänkpressen KL145-80, inklusive tryckdel och prismaplatta, är tillsammans med tryckhylssatserna KL , KL , KL samt KL avsett för demontering och montering av lager, axelbultar, hylsor, silentlager mm. Innehåll: Beskrivning KL Hydraulbänkpress 10 ton med handpump består av: KL Hydraulisk- Bänkpress 10 ton utan Handpump KL Hydraulisk- Handpump med Slang och Koppling a 145 mm c 72 mm e 715 mm g 460 mm b 102 mm d 490 mm f 990 mm h 540 mm KL Hydraulbänkpress 10 t Som KL utan Hydraulhandpump KL

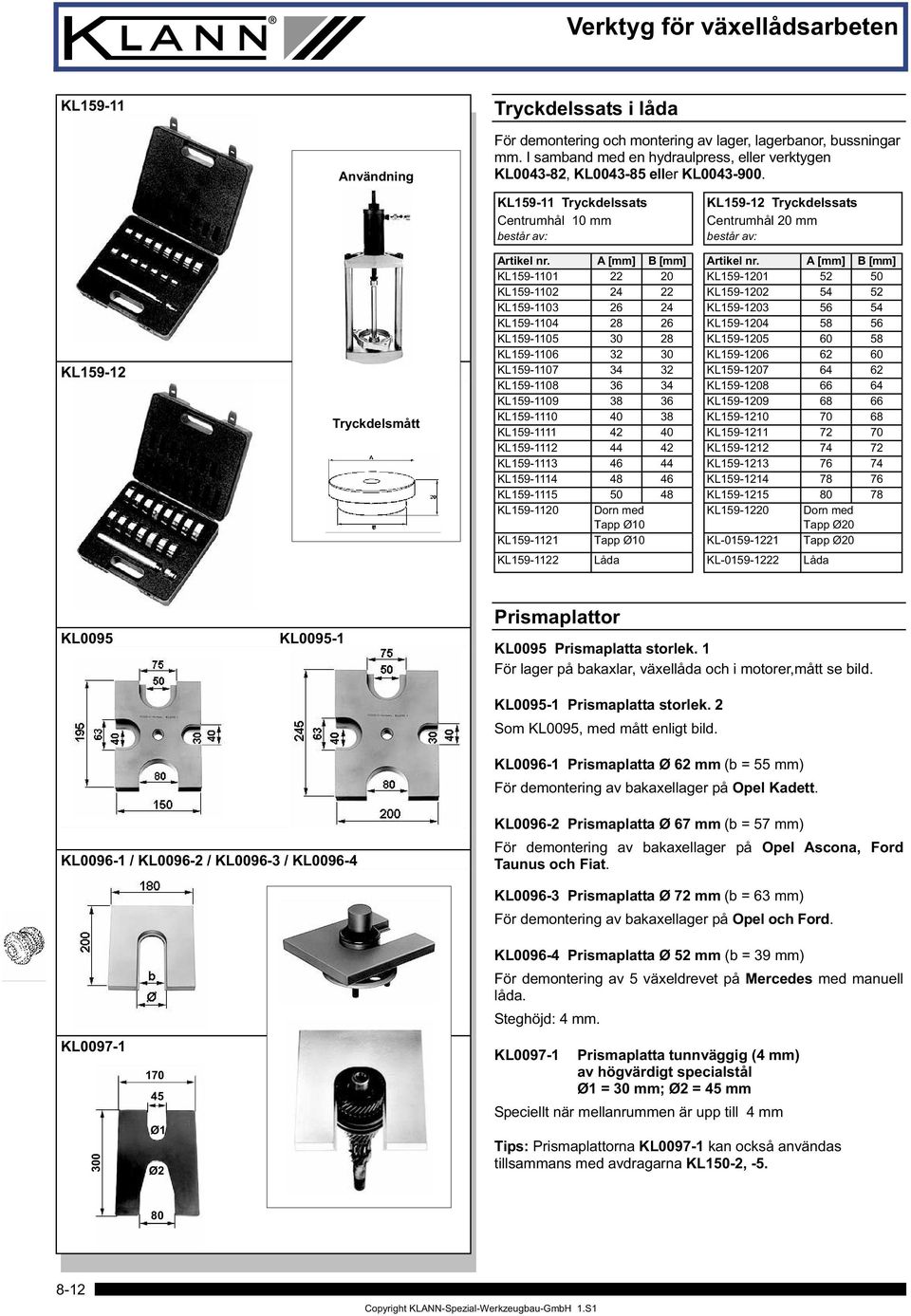

12 Verktyg för växellådsarbeten KL Användning Tryckdelssats i låda För demontering och montering av lager, lagerbanor, bussningar mm. I samband med en hydraulpress, eller verktygen KL , KL eller KL KL Tryckdelssats Centrumhål 10 mm består av: KL Tryckdelssats Centrumhål 20 mm består av: KL Tryckdelsmått A [mm] B [mm] A [mm] B [mm] KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL Dorn med Tapp Ø10 KL Dorn med Tapp Ø20 KL Tapp Ø10 KL Tapp Ø20 KL Låda KL Låda KL0095 KL Prismaplattor KL0095 Prismaplatta storlek. 1 För lager på bakaxlar, växellåda och i motorer,mått se bild. KL Prismaplatta storlek. 2 Som KL0095, med mått enligt bild. KL Prismaplatta Ø 62 mm (b = 55 mm) För demontering av bakaxellager på Opel Kadett. KL / KL / KL / KL KL Prismaplatta Ø 67 mm (b = 57 mm) För demontering av bakaxellager på Opel Ascona, Ford Taunus och Fiat. KL Ø1 Ø2 KL Prismaplatta Ø 72 mm (b = 63 mm) För demontering av bakaxellager på Opel och Ford. KL Prismaplatta Ø 52 mm (b = 39 mm) För demontering av 5 växeldrevet på Mercedes med manuell låda. Steghöjd: 4 mm. KL Prismaplatta tunnväggig (4 mm) av högvärdigt specialstål Ø1 = 30 mm; Ø2 = 45 mm Speciellt när mellanrummen är upp till 4 mm Tips: Prismaplattorna KL kan också användas tillsammans med avdragarna KL150-2,
