NY HÖGSTADIESKOLA ARVIKA. Förstudie / Underlag till detaljplan Bearbetning

Transkript

1 NY HÖGSTADIESKOLA ARVIKA Förstudie / Underlag till detaljplan Bearbetning

2 INNEHÅLL NULÄGE OCH OMTAG 2

3 1. NULÄGE OCH OMTAG 2. 3

4 NULÄGE OCH OMTAG Esplanadskolan under samrådet lägg in handskiss av volymerna Förslaget som varit ute på samråd. De bärande idéerna har varit att skapa en skola som trots sin storlek uppfattas som småskalig och anpåassad till Arvikas skala och byggnadstradition. Det kan sammanfattas i formuleringen Flera skolor i skolan. Hus kantar kvarteret och ger tydliga gaturrum och skyddat inre gårdsrum. Per Anderssons gata hålls öppen och tydligt avläsbar. 4

5 NULÄGE OCH OMTAG Synpunkter från samrådet lägg in handskiss av volymerna Efter samrådet har synpunkter summerats och värderats. Efter diskussioner inom projektgruppen och med beslutsfattande politiker har vi uppfattat att bearbetingar behöver göras. Sporthallen utgår Den fanns inte med som programförutsättning från början utan till kom efter hand som en utredning av eventuella vinster med att samordna skolans behov av samlingar med stadens och idrottslivets behov av fler möjligheter till idrottsutövning. Därtil skulle hallen kunna nyttjas för evenemang av olika slag. Men den förväntade ökningen av trafik som följd av sporthallen är inte tillräckligt belyst och sporthallen utgår. Den norra delen av kv Hjorten - närmast Jakobsgatan möter den befintliga bebyggelsen norrut. Boende har uttryckt oro över mötet med skolan och för att gå kritikerna till mötes önskas bebyggelsen längst norrut utgå och placeras där sporthallen föreslagits. 5

6 NULÄGE OCH OMTAG Esplanadskolan efter samrådet? Den föreslagna skolan i samrådet har en genomtänkt struktur för att rumssamband, flöden och funktioner ska fungera utifrån den pedagogiska visionen. Att göra de två förändringarna påverkar strukturen så för att inte förlora de värden som finns inarbetade behöver man värdera förändringarna och förhållas sig fritt till dem. Förändringarna kan ge möjlighet till förbättringar av helheten och vi vill ta vara på den möjligheten. Så för att undersöka olika möjilgheter har vi snabbt testat ett antal alternativ schematiskt. På följande sidor redovisas 6 alternativ. Först samlade och därefter följer var och ett beskrivet med för- och nackdelar. Alternativen tänker vi är ett udnerlag för diskussion och för att underlätta ett klokt inriktningsbesöut. 6

7 1. NULÄGE OMTAG 2. 7

8 Önskemål och åtgärder Önskemål: Sporthall utgår och norra delen av kv Hjorten frigörs från bebyggelse. Åtgärder: Åtgärderna är att sporthallen utgår och ersätts av den lägre byggnaden som flyttas ner. Nuläge Önskemål Åtgärd Alt. G Den norra byggnadsvolymen flyttas ner och inplaceras mellan de båda sidoflyglarna som kvarstår i sin helhet från samrådsförslaget. Per Anderssons gata hålls fortsatt fri från bebyggelse. Alt. H Diagram 8

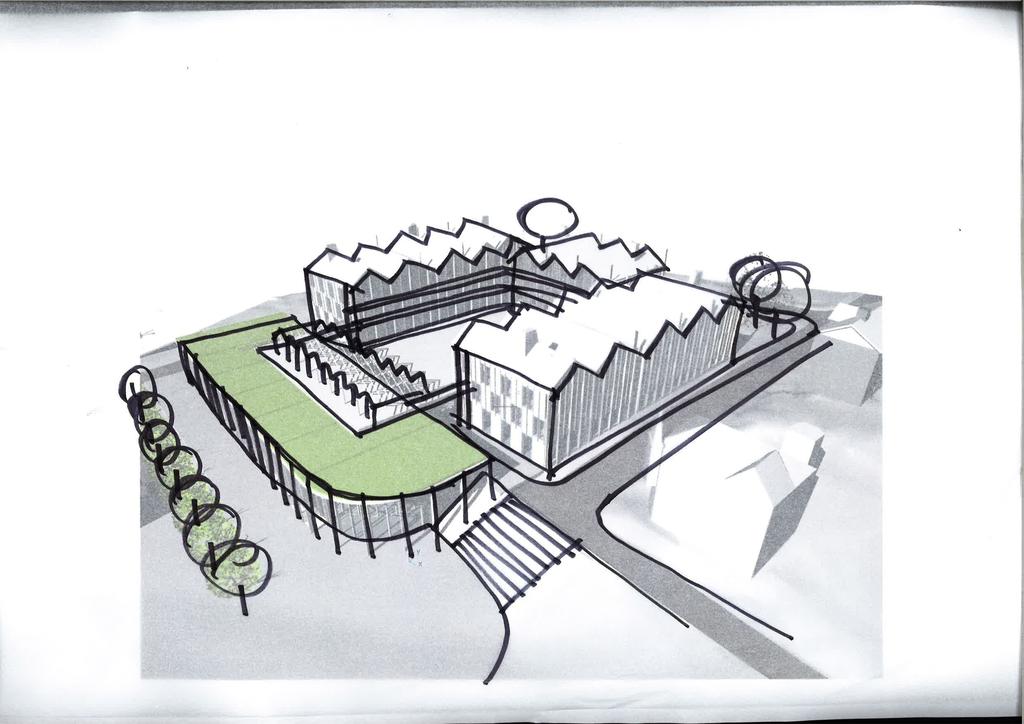

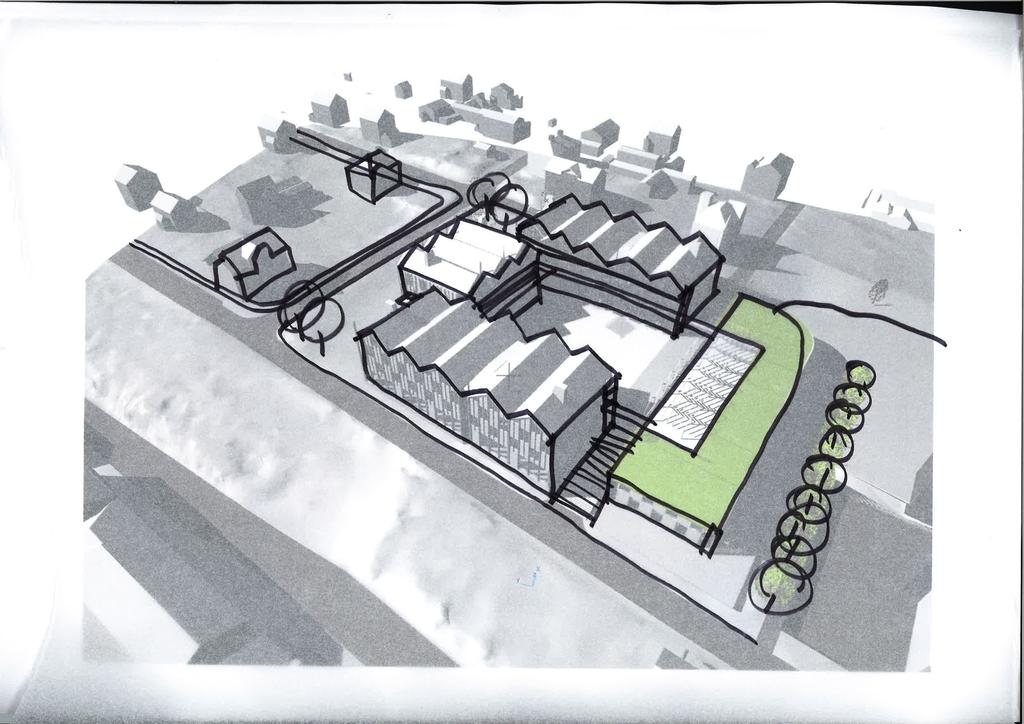

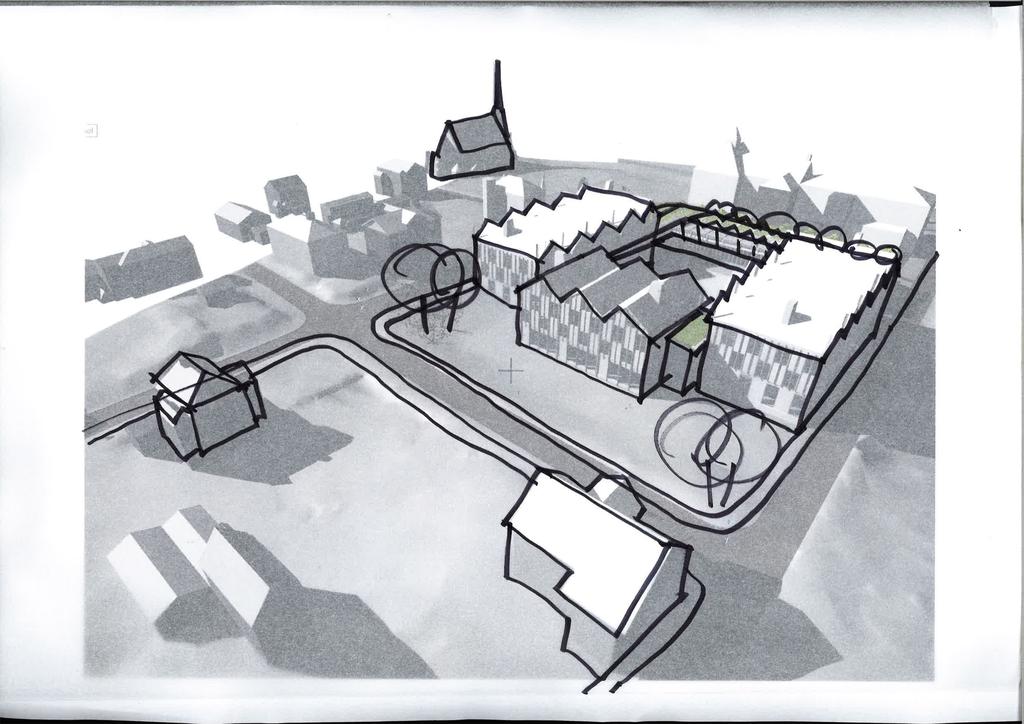

9 Volymstudie Före Tidig handskiss. En samling hus omgärdar en inre skolgård. Husvolymerna är uppdelade i små enheter som håller den mänskliga och lilla, intima skalan som Arvika har. 9

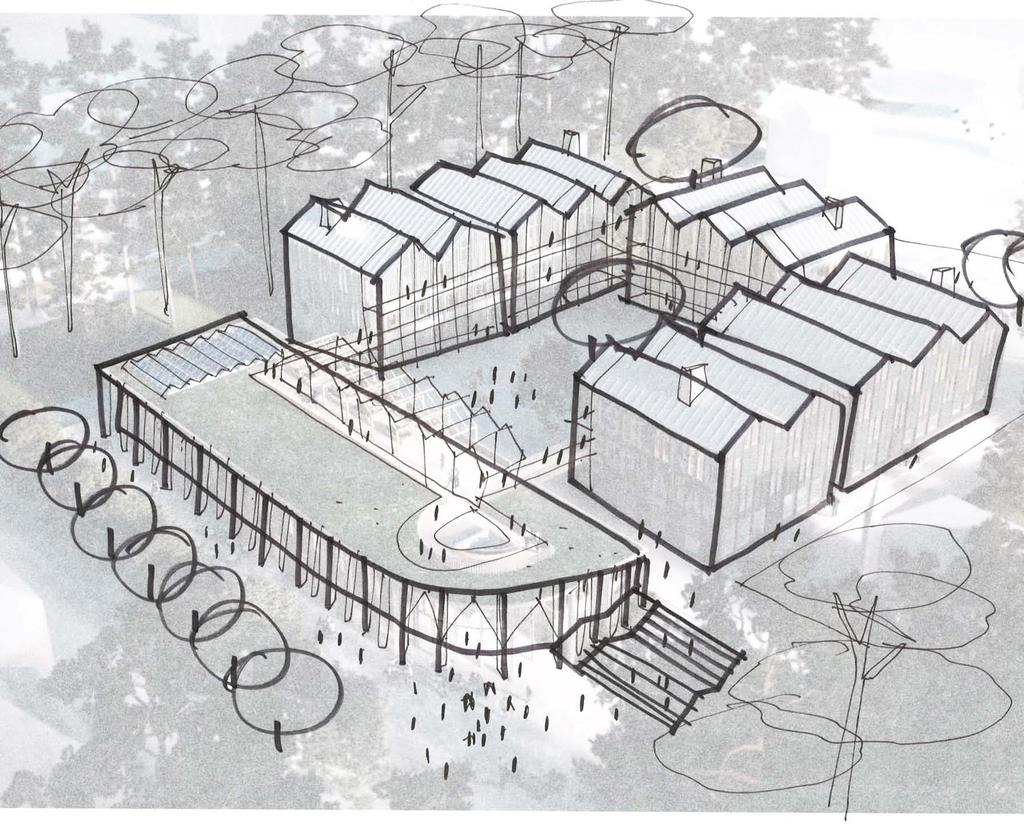

10 Volymstudie Efter Tidig handskiss. En samling hus omgärdar en inre skolgård. Husvolymerna är uppdelade i små enheter som håller den mänskliga och lilla, intima skalan som Arvika har. 10

11 3 VÅN hemvister 3 VÅN specialklasser Volymstudie Efter 2 VÅN matsal bibliotek kök foajé grönt tak lägg in handskiss av voly- gård merna 3 VÅN hemvister Vy från sydöst Huvudentré entré 11

12 Volymstudie Efter 3 VÅN 3 VÅN gård 3 VÅN Vy från nordväst entré gård entré 12

13 3 VÅN 3 VÅN Volymstudie Efter Vy från sydväst entré 3 VÅN gård entré 2 VÅN grönt tak hämta / lämna 13

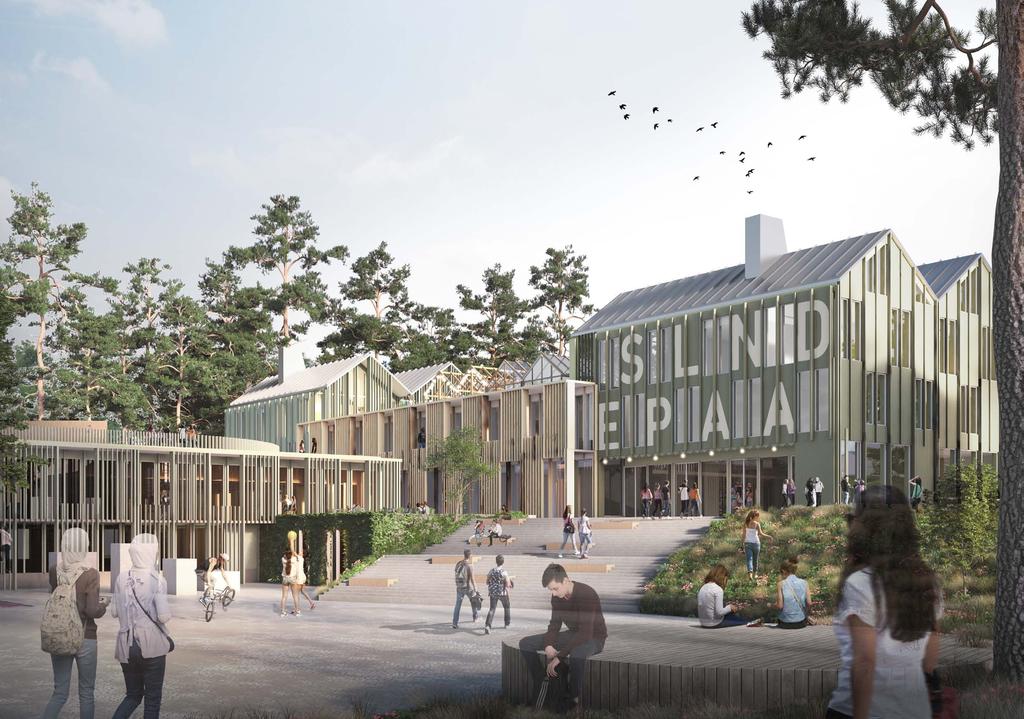

14 Visionsbild Före 14

15 Visionsbild Efter 15

16 Visionsbild Före 16

17 Visionsbild Efter 17

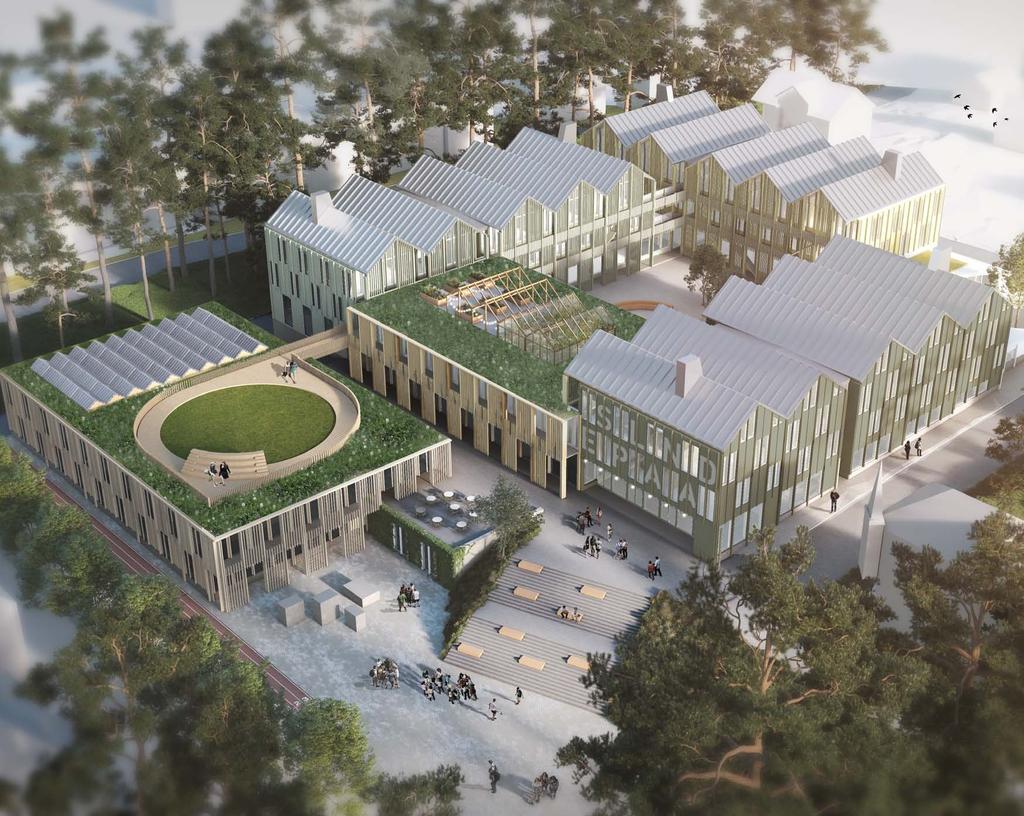

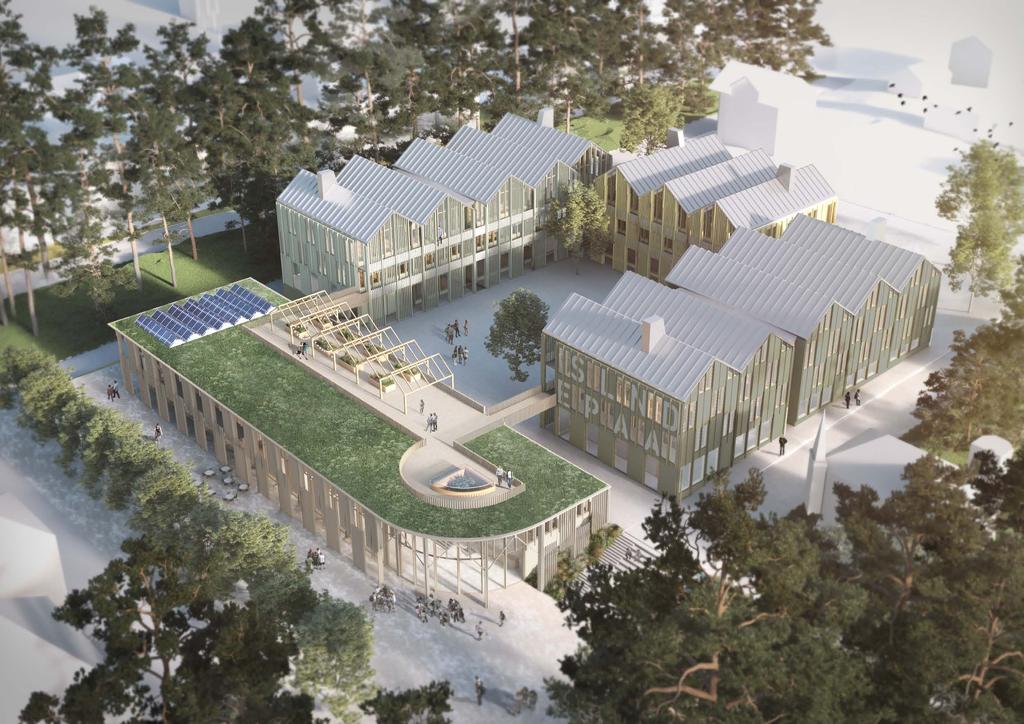

18 Välkommen till Esplanadskolan! lägg in handskiss av volymerna Här är en visionsbild sett ur ett flygperspektiv. På följande sidor tar vi er med på en vandring genom skolan, som vi kallat Esplanadskolan för att knyta an till den fina västra Esplanaden som löper längs västra sidan av fastigheten. Så. Välkommen till Esplanadskolan! 18

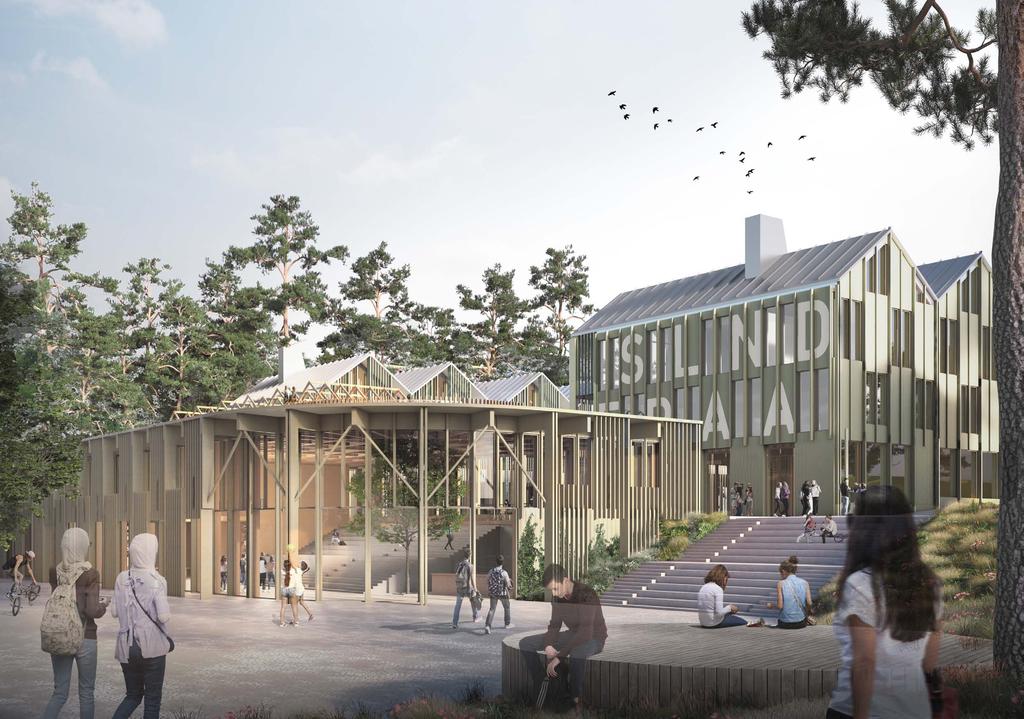

19 Här är huvudentrén lägg in handskiss av volymerna De fyra buggnaderna placeras runt en inre skolgård med öppningar i Per Anderssons gatas läge. Träfasaderna är målade i olika kulörer för att markera att det är flera hus. Volymerna är uppdelade i mindre enheter och de återkommande sadeltaken förstårker intrycket av många små hus som står sida vid sida. En trappa i förlängningen av Harald Halléns gata förbinder gatans nivå med skolgården. Trappan som är vänd mot söder har fint soligt läge och uppsikt över skolgården. En fin plats att hänga i. Trappan har därför många sittytor av trä. Där man väntar på kompisar, solar eller kanske samlas för undervisning. Den södervända skolgården leder fram till en generös huvudentré. Huset är rundat för att rikta sig mot gården och ge ett vänligt och inbjudande möte. När man kliver in möts man av receptionen som är bemannad. Vuxna har uppsikt över entrén och tar emot en på morgonen. Det är viktigt att känna sig välkommen! 19

20 Här är matsalstorget lägg in handskiss av volymerna Direkt innanför entrén breder matslastorget ut sig. Det är utformat som en foodcourt och uppdelad i små enheter för att trots sin storlek vara intim, trivsam och småskalig. Här har man utsikt mot skolgården och den nya trädraden längs byggnaden. Den långsträckta torgytan ger plats åt kafémöbler i söder och under träden finns cykelparkering. Stora glaspartier ger mycket ljus åt rummet och det utkragande taket och trärastret utanför skärmar av solen och ger ett vackert, mjukt ljus och förhindrar att det blir för varmt inomhus. På ett övre entresolplan finns biblioteket som man når via en bred, invändig trappa från entréhallen. En balkong löper längs fasaden. En fin plats att ta med en bok från biblioteket och sitta och läsa. 20

21 Här är gröna taket lägg in handskiss av volymerna Husvolymen med entrén, matsalstorget och biblioteket är lägre än övriga hus och ligger på den nedre skolgårdsnivån och dess tak blir synligt ovanifrån. Det är därför viktigt vad som finns på taket. Det beläggs med sedum som är vackert att se på, fördröjer dagvattnet och ökar den biologiska mångfalden. Spänger från balkongerna leder över Per Anderssons gata och takytan har plats för växthus, odlingslådor och pergola. Växthuset lyser som en lykta på taket om kvällen och kan bli en fin plats för undervisning, vila och rekreation. Det ger också möjlighet att närodla till matsalen vilket kan bli ett viktigt pedagogiskt värde i undervisningen och ger en konkret förståelse för miljö, mat och hälsa. Ytan kan t.ex. även användas för solfångare som kan värma en stor del av vattnet eller solcellspaneler som genererar fastighetsel. Genom att exponera tekniken på detta sätt kan det bli en aktiv del i undervisningen och öka förståelsen för vår miljö. 21

22 Här är innergården lägg in handskiss av volymerna Den inre skolgården omgärdas av byggnader med glasfasader och balkonger runtomkring. Här har man uppsikt över varandra och gården blir en lugn och vacker plats att blicka ut över. Balkongerna runt gården kan användas som läktare vid stora samlingar - kanske skolavslutningen - där marken blir som en stor scen. Man kan gå runt gården på balkongerna som också bildar trygg utrymningsväg från husen. 22

23 Här är hemvisterna lägg in handskiss av volymerna Längs östra och västra sidorna av gården ligger 2 tre-våningsbyggnader. Här finns hemvisterna. Här sker mycket undervisning. De båda husvolymerna är i sin tur uppdelade i 5 mindre enheter och en glasad länk. Det ger en småskalighet och vänlighet som förstärks med takets gestaltning. Det översta planet har möjilghet att ha öppet upp till nock vilket ger ateljékäsnla åt undervisningsrummen. 23

24 Här är kreativa huset lägg in handskiss av volymerna På gårdens norra sida ligger ett mindre tre-våningshus som i bottenplanet rymmer administration och på de övre planen ligger kreativa rum, så som slöjd, bild, lab, fysik, kemi, musik och även träningsskolan. Huset har extra entréer från den norra skolgården vilket underlättar för aktiviteter på kvällar och helger. Huset sticker ut mot den norra skolgården vilket motverkar risken att den blir baksida. 24

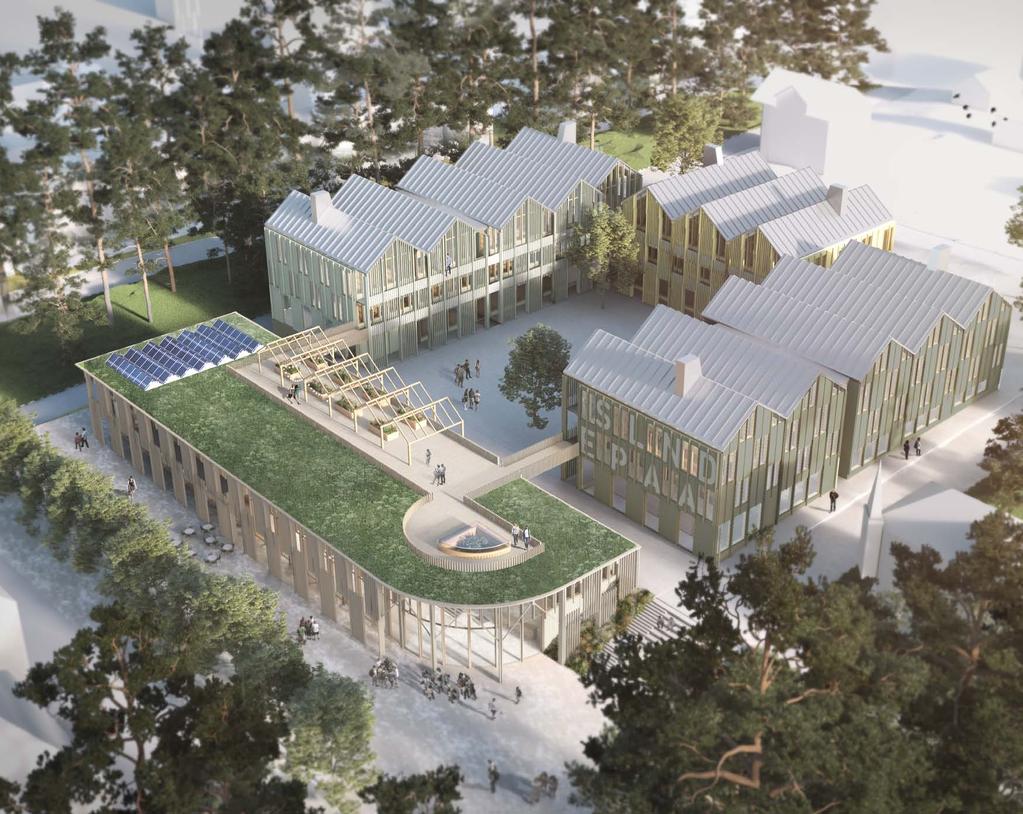

25 Här är norra gården lägg in handskiss av volymerna Norra delen av kv Hjorten hålls fri från bebyggelse för att skapa ett så vänligt möte som möjigt med den lägre befintliga bebyggelsen norr om Jakobsgatan. I hörnen där befintliga hus ligger hålls ca 30 m fritt från Jakobsgatan och i mitten är motsvarande avstånd ca 20 m. Platsen blir entrétorg för de som kommer norrifrån och extra entréer finns på var sida av det kreativa huset. Torget ramas in av grönska, nya träd och planteringar och ger plats åt cyklar och utomhusaktiviteter. Det är viktigt att platsen inte upplevs som en baksida. 25

26 26

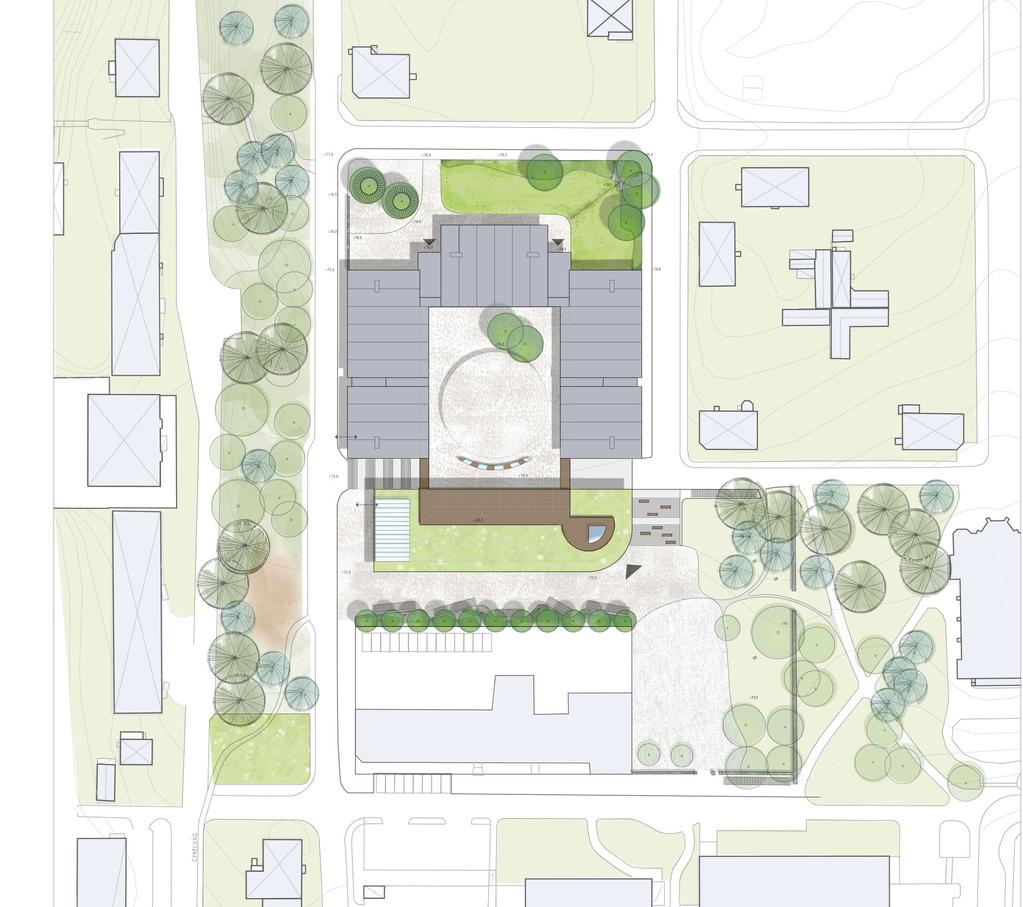

27 BROGATAN NY SMITVÄG möjlig cykelparkering JAKOBSGATAN Illustrationsplan stödmur ENTRÉ GRADÄNG ENTRÉ MAGASINSGATAN GARAGE INLAST INLAST INRE SKOLGÅRD TAKVEGETATION HARALD HALLÉNS GATA möjilg cykelparkering PER ANDERSSONS GATA 1 Skolans huvudingång vetter ut mot dagens skolgård och allmäna parkmark. Gröna kvaliteter med sparade uppvuxna träd och generösa ytor bildar ett välkomnande självklart rum mot söder som en länk mellan staden och skolan. 2 Entréområdet utformas med omsorg i material och möbler. En plantering med trädrad löper längs med höjdskillnaden mot bostadshuset i söder. BROGATAN möjlig yta för naturlekplats DAGVATTENMAGASIN UNDER MARK ängsvegetation över TAKVEGETATION ENTRÉOMRÅDE med cykelparkering och vistelseytor TRÄDRAD MED INHEMSKA TRÄD HUVUD- ENTRÉ ALLMÄN PARKMARK ev. smitväg möjilg cykelparkering TREFALDIGHETS- KYRKAN 3 Den inre skolgården ligger solig och vindskyddad i förlängningen av Per Anderssons gata. En central och social yta. 4 Ett svagt sluttande entrétorg med plats för cykelparkering under träden, välver sig upp mot skolans norra entré. Stödmur mot Magasinsgatan. Skolgårdsytan här ligger delvis nedsänkt i förhållande till omgivande gator. Nya träd planteras i den gröna slänten. TINGSGATAN CYKELVÄG ALLMÄN PARKMARK Skala 1:1000 (A3)

28 Sektion längs Magasinsgatan Jakobsgatan Per Anderssons gata Sektioner utan skola Sektion längs Jakobsgatan Harald Halldéns gata Magasinsgatan Borggatan Sektioner tagna längs omgivande gator. Skala 1:1000 (A3) Sektion längs Harald Halldéns gata GSPublisherEngine Per Anderssons gata Jakobsgatan Sektion längs Per Anderssons gata GSPublisherEngine Borggatan Magasinsgatan Harald Halldéns gata Skala Skala 1:1000 1:1000 (A3) GSPublisherEngine

29 Sektion längs Magasinsgatan +94,87 +91,20 Sektioner med skola +78,00 +78,00 +77,00 +76,52 Jakobsgatan Per Anderssons gata +73, ,00 +97,00 +94, Magasinsgatan Harald Halldéns gata GSPublisherEngine Sektioner tagna längs omgivande gator. Skala 1:1000 (A3) +77, Borggatan Sektion längs Jakobsgatan +78, ,00 +94,87 +91,20 +79,74 +78,00 +78,00 +73,00 GSPublisherEngine Jakobsgatan Per Anderssons gata Sektion längs Harald Halldéns gata ,00 +94,87 +91,20 Sektion längs Per Anderssons gata +78,00 Magasinsgatan +73,00 Borggatan GSPublisherEngine Skala 1:1000 (A3) Skala 1: GSPublisherEngine , Harald Halldéns gata +77,00 FOAJÉ

30 A A Orienteringsfigur Orienteringsfigur 1:3000 Sektion A-A Skala 1:500 (A3) +97,00 +94,87 +91,20 +83,00 pl 3 pl 2 KREATIVA RUM +87,00 KREATIVA RUM +83,00 +78,00 +78,00 +78,00 MATSAL AULA BIYTA GARAGE +73,00 +73, skolgård +78,00 pl 1 pl 0 ADMINISTRATION +78,00 +78,00 +72,75 +71,00 gränd Per Anderssons g. bef marknivå Jakobsgatan kv Smeden kv Hjorten Skala Skala 1:500 1:500 (A3)

31 B B Orienteringsfigur Orienteringsfigur 1:3000 Sektion B-B Per Andersons gata Skala 1:500 (A3) +97,00 +94,87 +91,20 skolgård +78,00 Magasinsgatan +73,00 plan 0 bef marknivå FOAJÉ +73,00 +77,00 Harald Halléns gata Västra Esplanaden kv Hjorten Skala Skala 1:500 1:500 (A3)

32 C C Orienteringsfigur Orienteringsfigur 1:3000 Sektion C-C Harald Halléns gata Skala 1:500 (A3) +97,00 +94,87 +91,20 +78,00 +79,74 +78,00 +73,00 entré Per Anderssons gata Jakobsgatan kv Smeden kv Hjorten Skala Skala 1:500 1:500 (A3)

33 D D Orienteringsfigur Orienteringsfigur 1:3000 Sektion D-D Magasinsgatan Skala 1:500 (A3) +94,87 +91,20 +78,00 +77,00 +76,52 +78,00 +73,00 Jakobsgatan garageinfart Per Anderssons g. +72,00 kv Hjorten kv Smeden Skala Skala 1:500 1:500 (A3)

34 E E Orienteringsfigur Orienteringsfigur 1:3000 Sektion E-E Jakobsgatan Skala 1:500 (A3) +97,00 +94,87 +78,00 +77,37 Harald Halléns gata entré entré Magasinsgatan kv Hjorten Västra Esplanaden Skala Skala 1:500 1:500 (A3)

35 F F Orienteringsfigur Orienteringsfigur 1:3000 Sektion F-F Skala 1:500 (A3) +97,00 +94,87 +91,20 plan 3 +87,00 HEMVISTER +87,00 plan 2 HEMVISTER +83,00 +78,00 plan 1 HEMVISTER +78,00 +78,00 FOAJÉ 4000 plan 0 GARAGE +73,00 +72,90 Per Anderssons g bef marknivå Jakobsgatan kv Smeden kv Hjorten GSPublisherEngine Skala Skala 1:500 1:500 (A3)

36 G G Orienteringsfigur Orienteringsfigur 1:3000 Sektion G-G Skala 1:500 (A3) +94,87 +91,20 plan 3 HEMVISTER +87,00 plan 2 HEMVISTER +83,00 MATSAL +78,00 plan 1 HEMVISTER +78,00 +78,00 MATSAL KÖK +73,00 plan 0 GARAGE +73,00 gränd +72,23 Per Anderssons g. bef marknivå Jakobsgatan kv Smeden kv Hjorten Skala Skala 1:500 1:500 (A3)

37 H H Sektion H-H Orienteringsfigur Orienteringsfigur 1:3000 Skala 1:500 (A3) +97,00 +94,87 +91,20 plan 3 HEMVIST plan 3 HEMVIST +87,00 plan 2 HEMVIST plan 2 HEMVIST +83,00 Magasinsgatan +74,92 plan 1 plan 0 HEMVIST GARAGE BIYTA skolgård AULA +71,00 bef marknivå +78,00 BIYTA plan 1 plan 0 HEMVIST +78,00 GARAGE +73,00 +79,13 Harald Halléns gata Västra Esplanaden kv Hjorten Skala Skala 1:500 1:500 (A3)

38 I I Sektion I-I Orienteringsfigur Orienteringsfigur 1:3000 Skala 1:500 (A3) +97,00 +94,87 +91,20 +77,00 Magasinsgatan +72,00 entré +73,00 Harald Halléns g. Västra Esplanaden kv Hjorten Skala Skala 1:500 1:500 (A3)

39 Kreativa rum BILD 100 m² Hemvist (2x) BASRUM 60 m² Entré / mat KÖK 430 m² MUSIK 100 m² BASRUM 60 m² MATSAL 470 m² Program HEMKUNSKAP 100 m² BASRUM 60 m² KAFÉ- BIBLIOTEK 200 m² TRÄ/METALL 100 m² BASRUM 60 m² HUVUDENTRÉ 200 m² TEXTIL 100 m² BASRUM-större 90 m² FOAJÈ 600 m² KEMI FYSIK 100 m² 100 m² GRUPPRUM SAMTALSRUM 10 m² 10 m² 10 m² 10 m² 10 m² 10 m² Särskola BASRUM, TRÄNINGSKOLA 100 m² BIOLOGI 100 m² TORG/ALLRUM 150 m² Bi-ytor Administration TORG/ALLRUM 150 m² KAPPRUM 20 m² 20 m² ADMINISTRATION VAKTMÄSTARE, RECEPTION 600 m² 100 m² LÄRARRUM FÖRRÅD 20 m² 10 m² 20 m² 10 m² ARKIV 100 m² WC 10 m² 10 m² 39

40 BIYTOR/GARAGE Programskiss Plan ,2 m 2 PLAN 0, ENTRÉPLAN, höjd På detta plan finns huvudentrén i sydost i kontakt med skolgården. GARAGEINFART (+75) +71 AULA, 400 p (+75) Innanför huvudentrén ligger reception och vaktämästeri. Vuxna ska finnas närvarande vid entrén. Därefter ligger ett långsträckt matsalstorg längs hela den glasade fasaden och längst bort ett kök med inlastning från Magasinsgatan. +73 INLAST & UTLAST TILL PLAN 2 KÖK MATSAL +73 FOAJÉ HUVUDENTRÉ TILL PLAN 2 RECEPTION/ VAKTMÄSTARE +73 Entréhallen har dubbel takhöjd och en stor trappa/gradäng förbinder huvudentrén / matsalstorget med ett bibliotek som finns på en entrésol en våning upp. Entréhallen har en länk under Per Anderssons gata. I mitten under gården finns plats för en möjlig aula för ca 400 personer. Lanterniner med takjlus lyser upp den välda aulaväggen och man leds av ljuset vidare till hemvisternas trapphus. På detta plan finns också diverse biytor, exempelvis ett underjordiskt parkeringsgarage / eventuellt skyddsrum / teknikutrymmen / inlastning m.m. 40

41 Klassrum Grupp Grupp ADMINISTRATION +78 Klassrum (+78) Klassrum Grupp Grupp Klassrum Programskiss Plan HEMVIST HEMVIST PLAN 1, höjd Klassrum Wc Wc Wc Personal GÅRD +78 HEMVIST HEMVIST (+78) (+78) Personal Wc Wc Wc Klassrum De fyra byggnaderna omsluter en inre skolgård, med öppningar där Per Anderssons gata passerar. Entréhallens övre plan rymmer plats för bibliotek, café och den stora trappan / gradängerna i förbindelse med entréhallen. Klassrum Grupp Grupp Klassrum Klassrum Grupp Klassrum All adminsitration finns samlat på detta plan, i en byggnadsdel som går att nås via de båda norra entréerna Här finns även hemvisternas nedersta plan i två likvärdiga byggnader på var sida om gården. Varje plan med hemvister har plats för upp till 150 elever var. MATSAL CAFÉ BIBLIOTEK Inom hemvisten finns flera rum i olika storlekar, grupprum, generella torgytor, plats för skåp, skoförvaring, wc, trapphus, m.m

42 460,8 m 2 Klassrum Grupp Grupp Klassrum KEMI FYSIK SÄRKLASS 92,2 m BIOLOGI 92,2 m 2 HEMKUNS KAP 92,2 m 2 Klassrum Grupp Grupp Klassrum Programskiss Plan HEMVIST HEMVIST PLAN 2, höjd Klassrum Wc Wc 998,0 Wc m 2 Personal Personal Wc Wc 998,0 Wc m HEMVIST HEMVIST Klassrum På detta plan finns 2 byggnadsvolymer som innehåller hemvister som båda har plats för upp till 150 elever var. Mot den inre skolgården löper balkonger längs hela fasaderna som leder vidare ut på taket till entréhallsbyggnaden. Klassrum Grupp Grupp Klassrum Klassrum Grupp Grupp Klassrum Specialsalar för kreativitet och laborationer ligger samlade ovan administrationen i den norra byggnaden med möjlighet till separata entréer från norr. Det underlättar för verksamheter på kvällar och helger. 42

43 Klassrum Grupp Grupp Klassrum MUSIK BILD +87 SYSLÖJD 92,2 m 2 TRÄSLÖJD 92,2 m 2 Klassrum Grupp Grupp Klassrum Programskiss Plan HEMVIST HEMVIST PLAN 3, höjd Klassrum Wc Wc 998,0 Wc m 2 Personal Personal Wc Wc 998,0 Wc m 2 Klassrum Detta plan är identiskt med plan HEMVIST HEMVIST Klassrum Grupp Klassrum Klassrum Grupp Klassrum Grupp Grupp 43

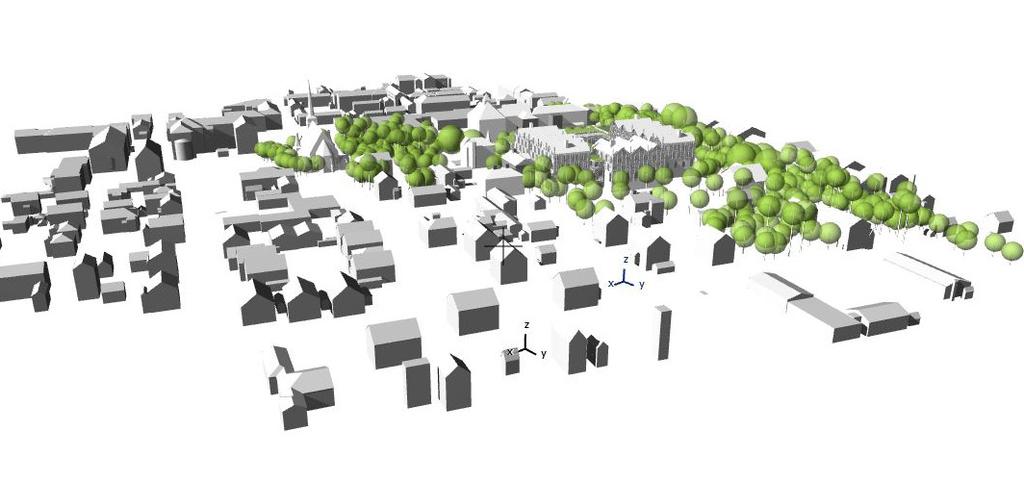

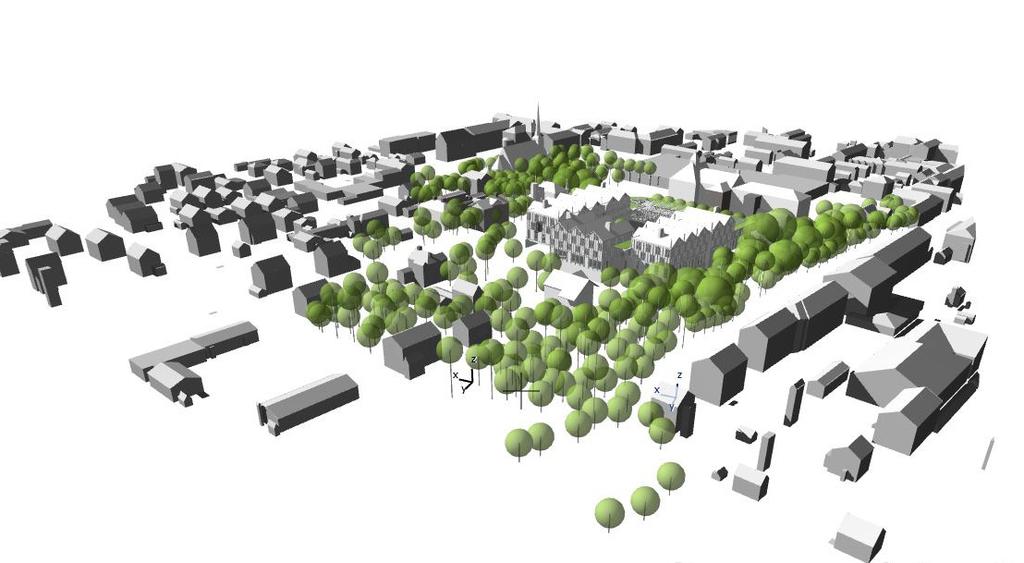

44 kyrkan Centralskolan nya skolan Volymstudie Vy 01 Vy sett från nordost Magasinsgatan 44

45 kyrkan nya skolan Centralskolan Volymstudie Vy 02 Vy sett från nordväst Jakobsgatan Borggatan Magasinsgatan västra Esplanaden 45

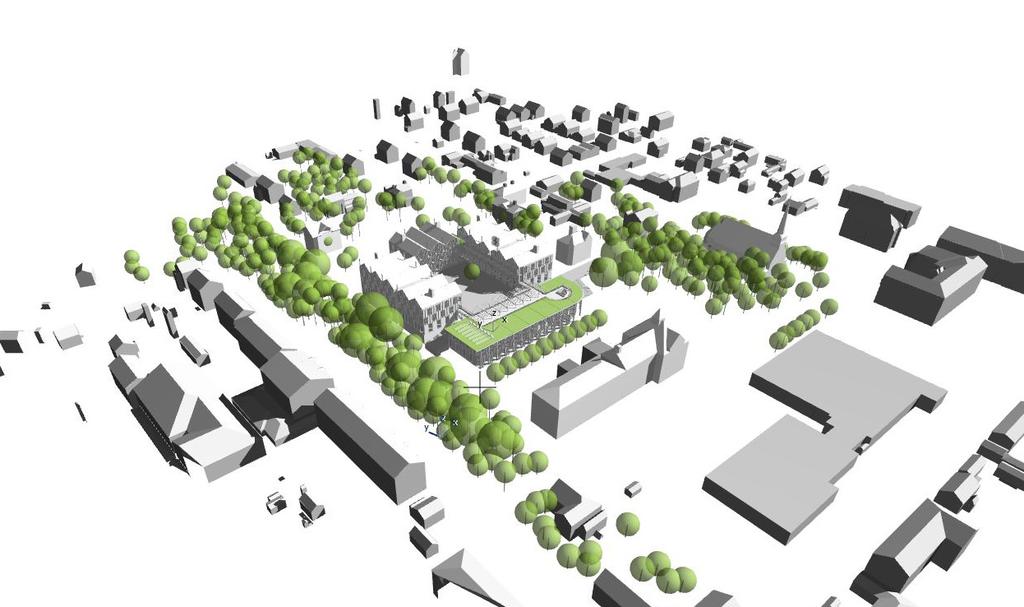

46 nya skolan Centralskolan kyrkan Volymstudie Vy 03 västra Esplanaden Vy sett från sydväst Torggatan Magasinsgatan Tingsgatan Borggatan 46

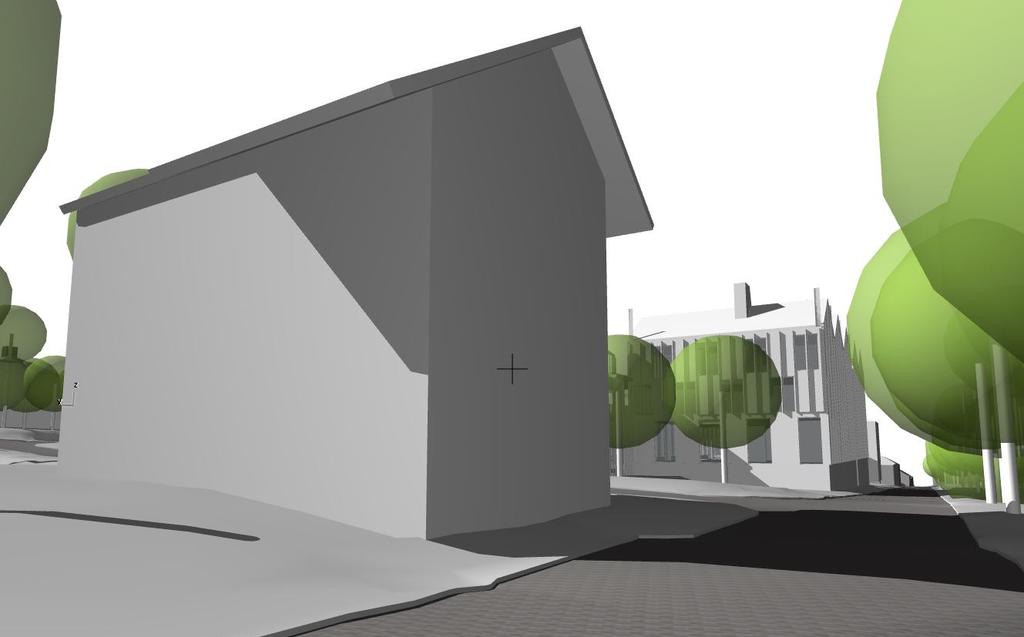

47 FÖRSLAGET NYTT Volymstudie Vy Vy sett från nordväst i korsningen Magasinsgatan / Jakobsgatan Jakobsgatan 36 Jakobsgatan Magasinsgatan 47

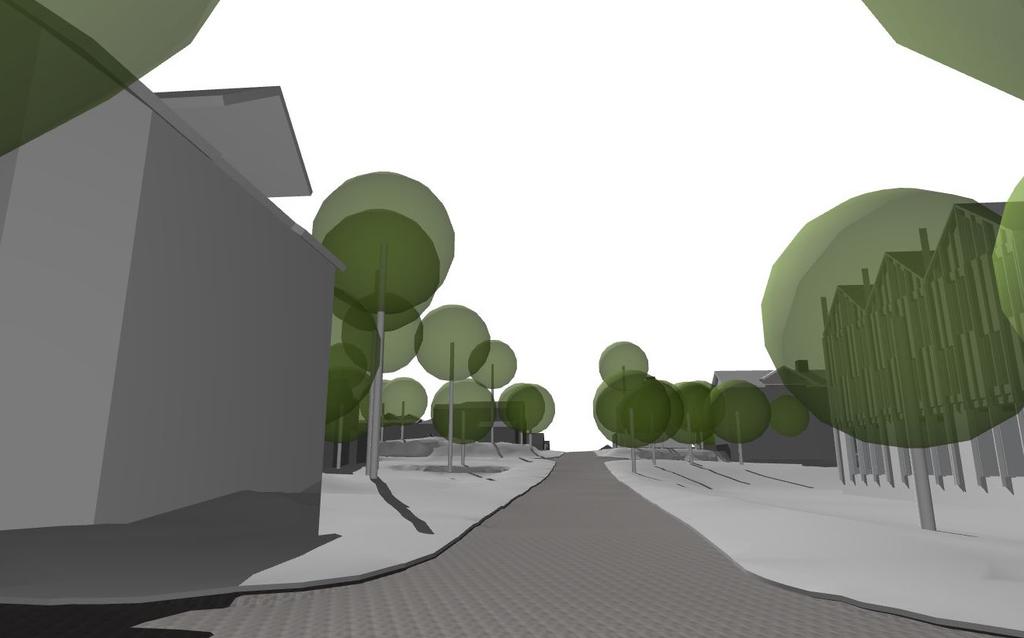

48 FÖRSLAGET NYTT Volymstudie Vy Vy sett från nordväst i korsningen Magasinsgatan / Jakobsgatan Jakobsgatan 36 Jakobsgatan 48

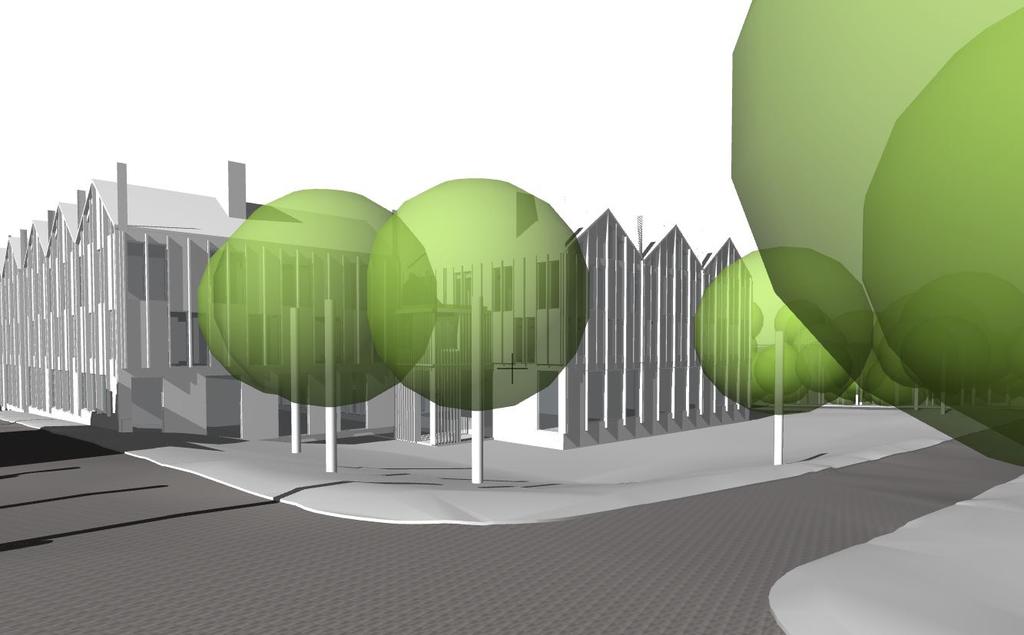

49 FÖRSLAGET NYTT Volymstudie Vy Vy sett från nordost i korsningen Jakobsgatan / Harlald Halléns gata Harald Halléns gata Jakobsgatan 49

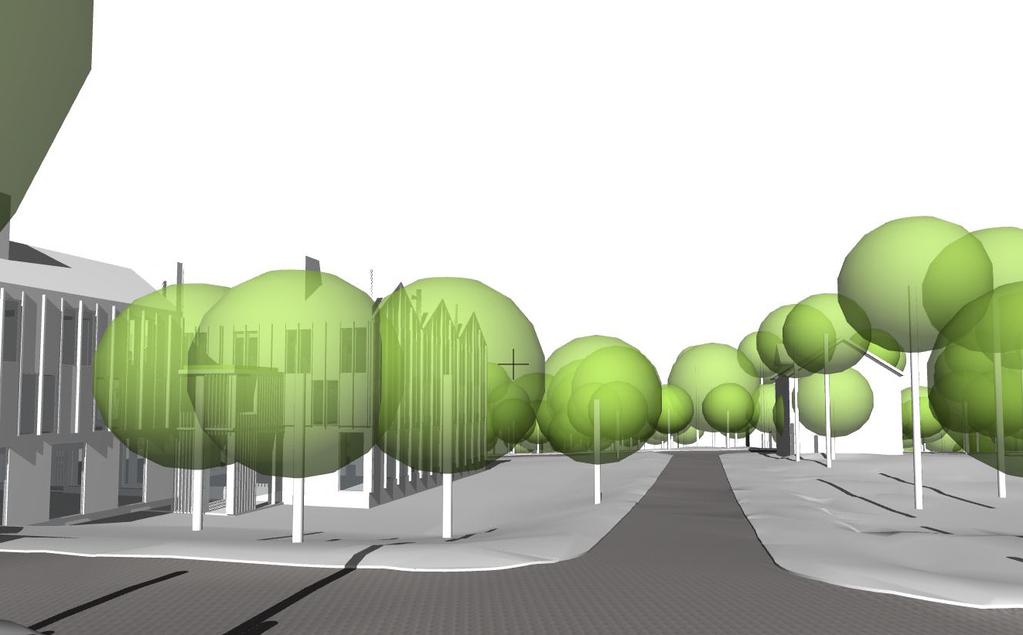

50 FÖRSLAGET NYTT Volymstudie Vy Vy sett från nordost i korsningen Jakobsgatan / Harlald Halléns gata Jakobsgatan Jakobsgatan 34 Harald Halléns gata 50

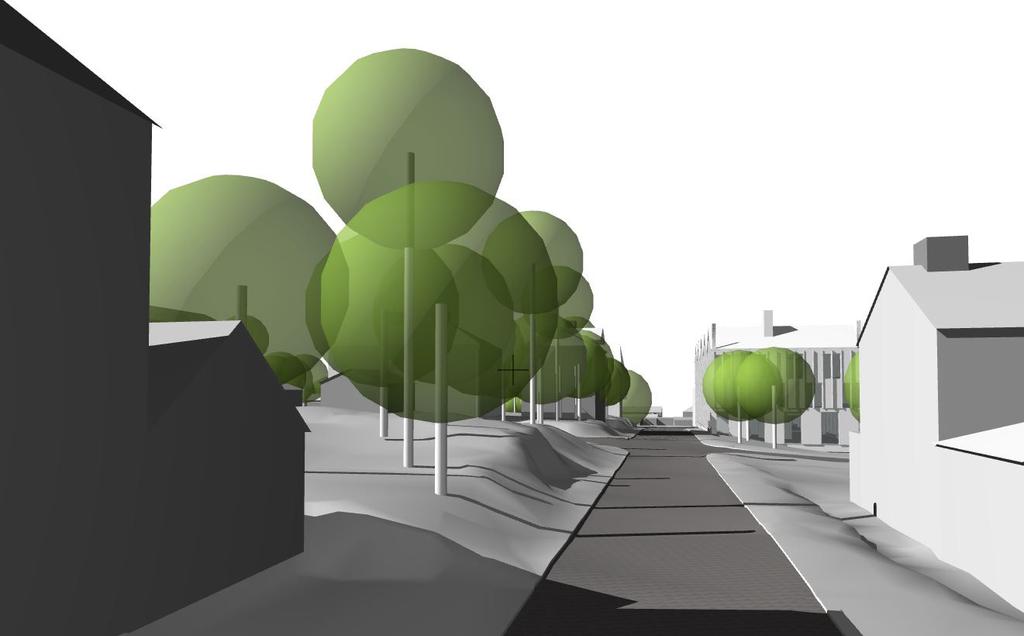

51 FÖRSLAGET NYTT Volymstudie Vy Vy sett från nordost mot korsningen Jakobsgatan / Harlald Halléns gata Skolan Jakobsgatan 34 Harald Halléns gata 51

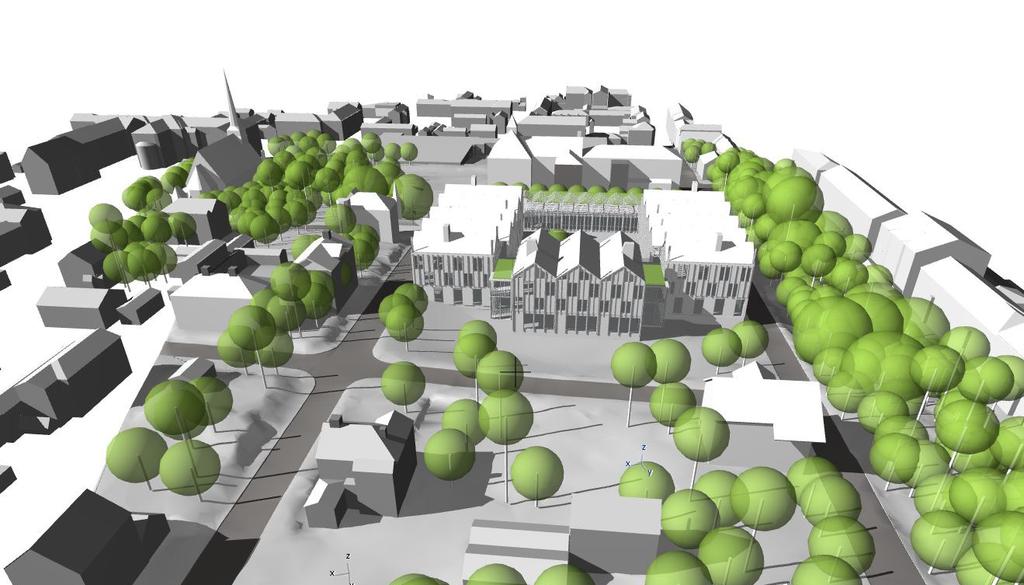

52 kyrkan Centralskolan FÖRSLAGET NYTT Volymstudie Vy Vy sett från nordost mot korsningen Jakobsgatan / Harlald Halléns gata Jakobsg. 34 Jakobsg

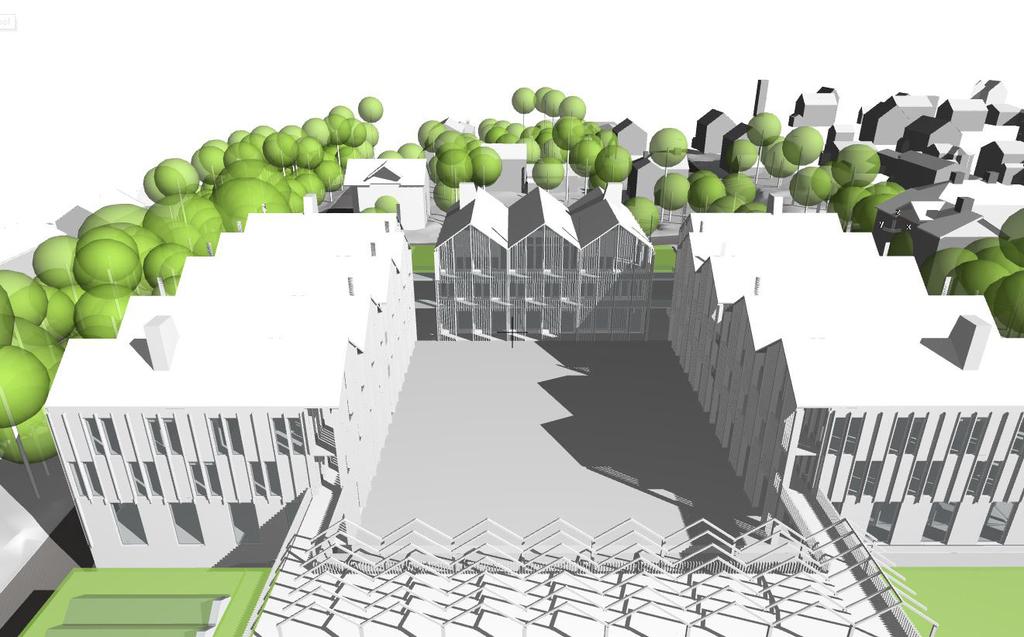

53 Jakobsgatan 36 Jakobsgatan 34 FÖRSLAGET NYTT Volymstudie Vy Vy sett från sydväst 53

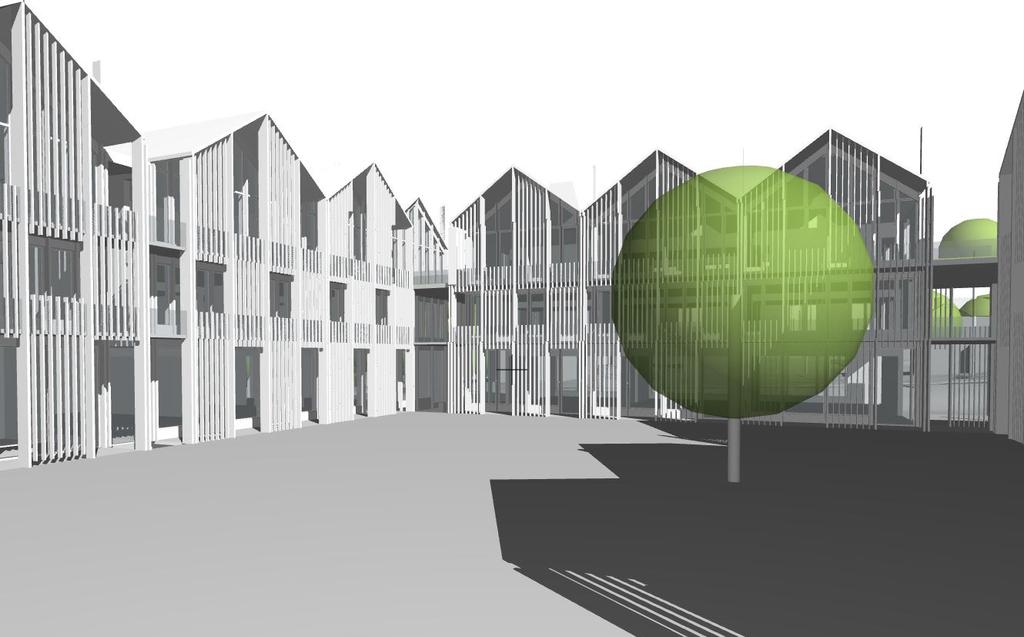

54 FÖRSLAGET NYTT Volymstudie Vy Vy sett från söder på inre skolgården 54

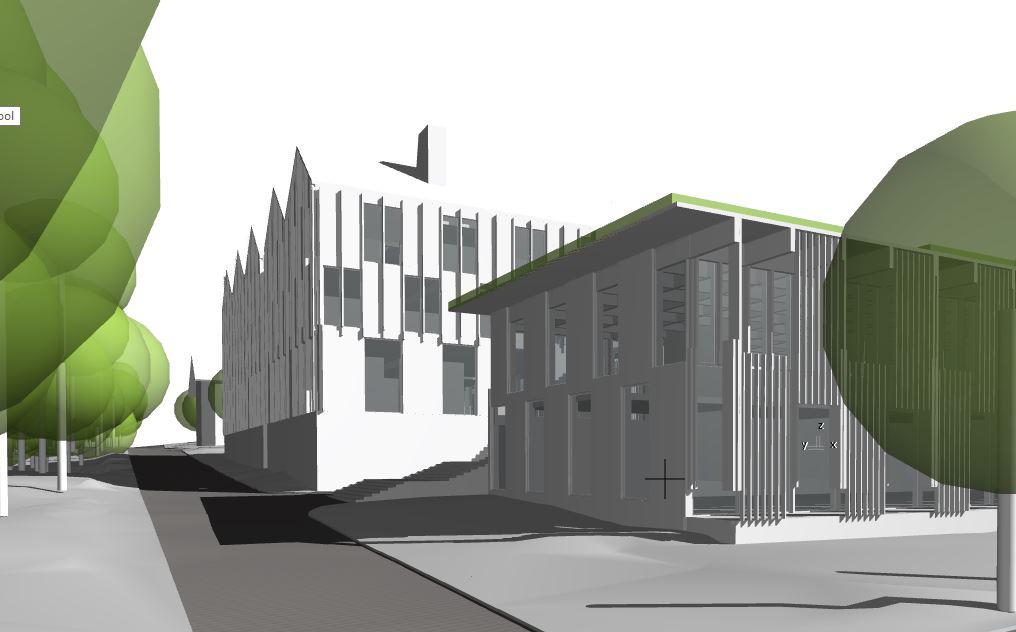

55 FÖRSLAGET NYTT Volymstudie Vy Vy sett från sydväst Magasinsgatan 55

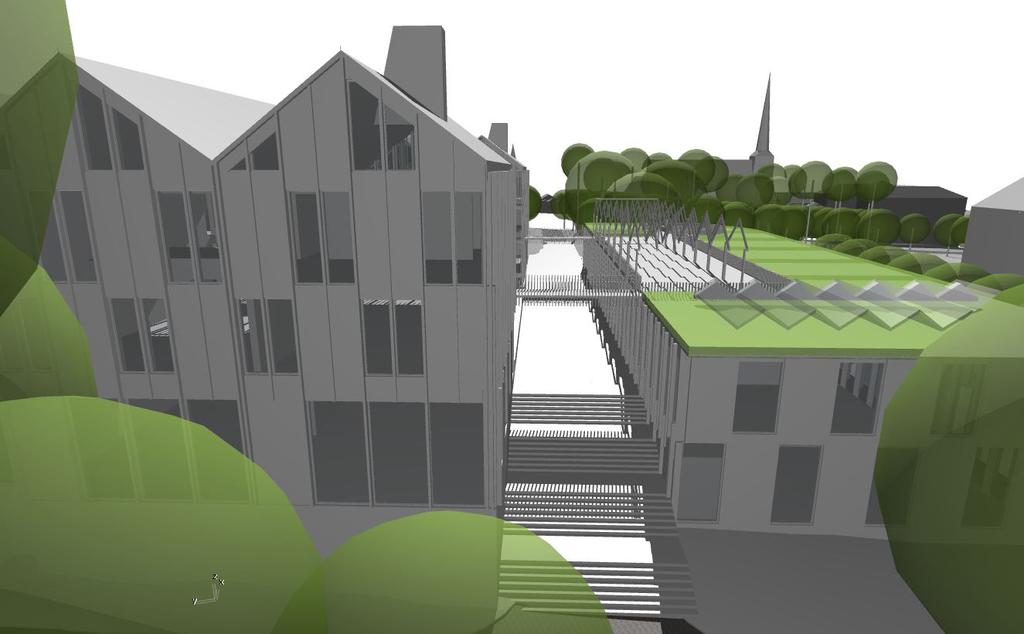

56 FÖRSLAGET NYTT kyrkan Volymstudie Vy Vy sett från söder på inre skolgården Per Anderssons gata 56

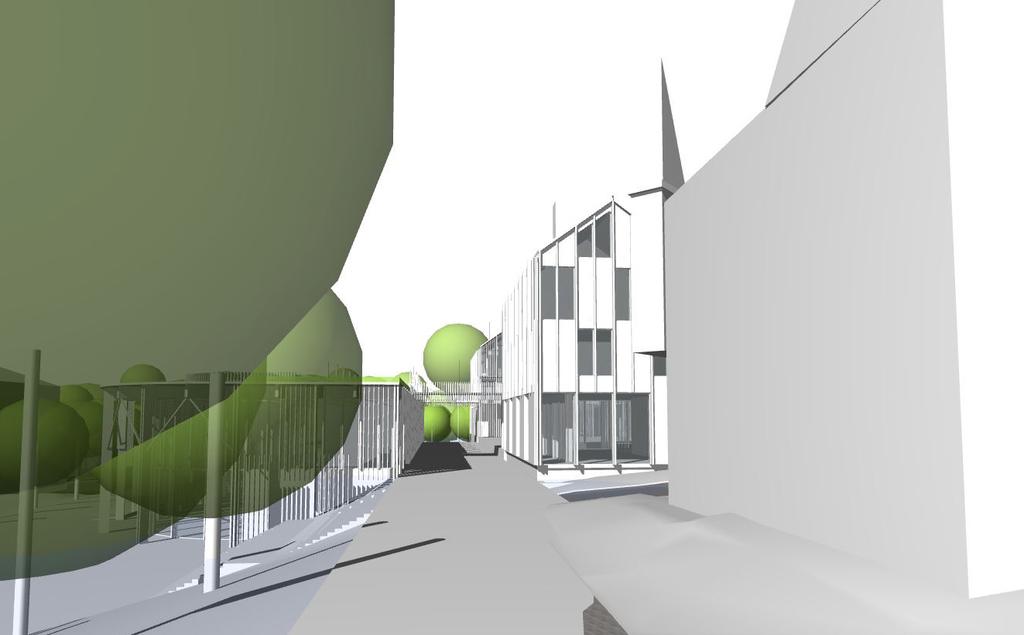

57 Per Anderssons gata 32 FÖRSLAGET NYTT Volymstudie Vy Vy sett från söder på inre skolgården Per Anderssons gata 57

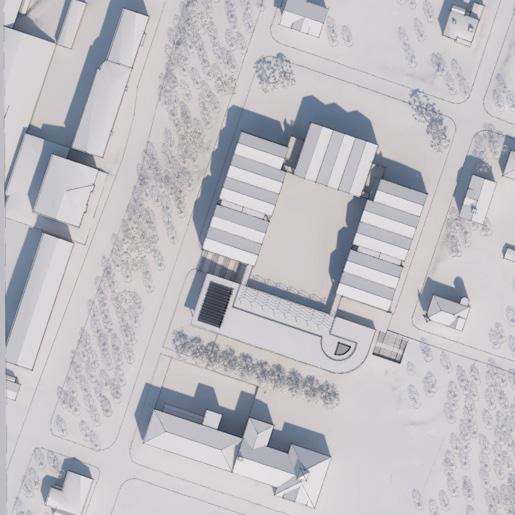

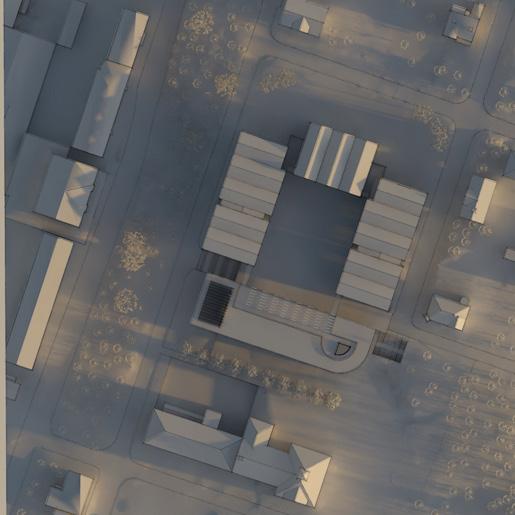

58 Solstudie 21 mars 21 sept kl 08 kl 12 Soltudien visar vår- / höstdagjämningen som infaller ca 21 mars / 21 september. Då går solen i Arvika: upp ca kl 06:06 ner ca kl 18:25 kl 16 kl 20 Solen har gått ner 58

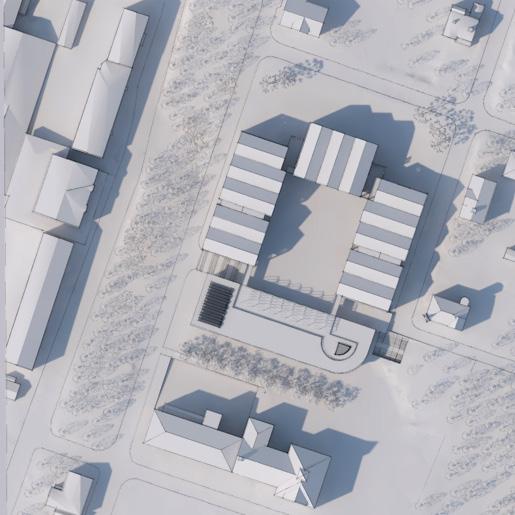

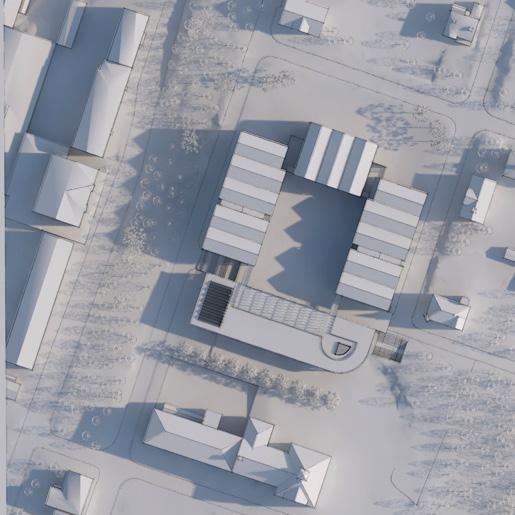

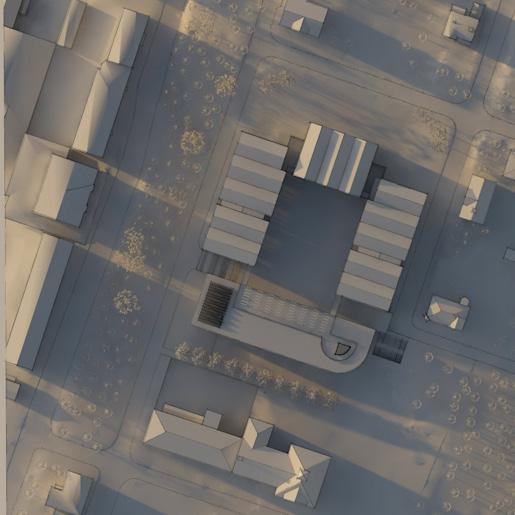

59 Solstudie 21 juni kl 08 kl 12 Soltudien visar sommarsolståndet som infaller ca 21 juni. Då går solen i Arvika: upp ca kl 03:49 ner ca kl 22:32 kl 16 kl 20 59

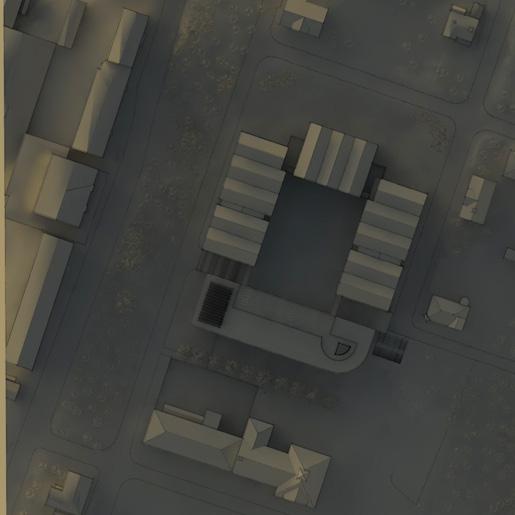

60 Solstudie 21 december Soltudien visar vintersolståndet som infaller ca 21 december. kl 09 kl 12 Då går solen i Arvika: upp ca kl 09:08 ner ca kl 15:06 kl 16 kl 20 Solen har gått ner 60
