1 , Nyköpings kommun Omgivningsbuller

2 , rev s 2 (11) Författare Beställare: Christoffer Källén Robin Jansson, Janssons Bygg i Bettna AB Beställarens projektnummer: Konsultbolag: Structor Akustik AB Uppdragsnamn: Uppdragsnummer: Datum Uppdragsledare: Lars Ekström Handläggare/utredare: Granskare: Christoffer Källén Lars Ekström Status: Granskningshandling STRUCTOR AKUSTIK AB Solnavägen 4, STOCKHOLM Telefon: Instagram, Facebook, LinkedIn Organisationsnummer:

3 , rev s 3 (11) Sammanfattning Structor Akustik har av genom Robin Jansson, Janssons Bygg i Bettna AB, fått i uppdrag att utreda ljudnivåer orsakade av trafik- och verksamhetsbuller vid nytt bostadsområde på i Nyköpings kommun. Riktvärden för trafikbuller vid fasad innehålls. Riktvärden för uteplats innehålls med anläggning av en gemensam uteplats. Riktvärden för verksamhetsbuller innehålls med hjälp av en bullerskärm som byggs på fastighetsgränsen mellan planområdet och fastighet Enstaberga 3:1. Redvidering 02: I den nya reviderade rapporten har beräkningar utförts för nya huskroppar. Revidering 03: I denna revidering av rapporten är mätmetod och ljudeffektnivåer från inmätningen av industribullerkällor presenterade. Illustrativa åtgärdsförslag för dämpning av buller från kökslucketillverkarens avfallshantering och ventilation ges. L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

4 , rev s 4 (11) Innehåll 1 Bakgrund Bedömningsgrunder Nationella riktvärden för trafikbuller vid bostäder Boverkets riktvärden för externt verksamhetsbuller vid bostäder Underlag Beräkningsförutsättningar Beräkningsmodell för trafikbuller Beräkningsmodell för verksamhetsbuller Terrängmodellen Avgränsningar Verksamhetsbuller Trafikuppgifter Uppräkning av trafikdata Resultat Ljudnivå vid bostadsfasad Ljudnivå vid uteplats Åtgärdsförslag BILAGOR 1. Ekvivalent ljudnivå 1,5 m och 4,5 m över mark (uteplats) från trafik, för prognosår Maximal ljudnivå 1,5 m och 4,5 m över mark (uteplats) från trafik, för prognosår Ekvivalent ljudnivå vid fasad från trafik, för prognosår Ekvivalent ljudnivå vid fasad från verksamhet, dagtid. 5. Ekvivalent ljudnivå vid fasad från verksamhet, kvällstid. 6. Ekvivalent ljudnivå vid fasad från verksamhet, natt. 7. Maximal ljudnivå vid fasad från verksamhet, natt. L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

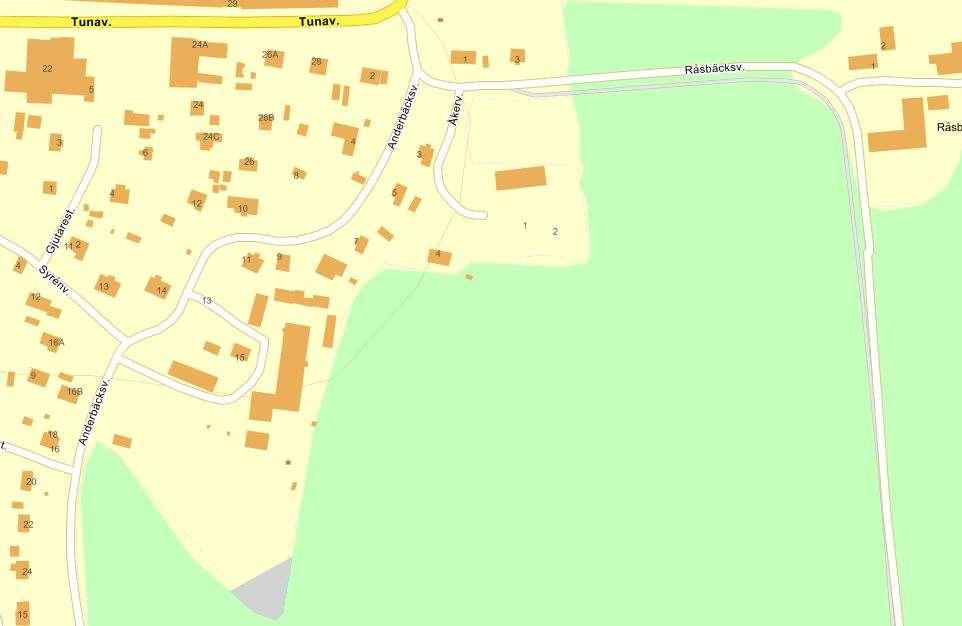

5 1 Bakgrund , rev s 5 (11) Structor Akustik har av genom Robin Jansson, Janssons Bygg i Bettna AB, fått i uppdrag att utreda ljudnivåer orsakade av trafik- och verksamhetsbuller vid i Nyköpings kommun. I Enstaberga planerar man att bygga tre nya flerbostadshus i ett och två plan. Utredningen syftar till att undersöka hur bostäderna påverkas av trafik- och verksamhetsbuller och ska ligga till grund för planarbetet. Figur 1. Planområdets geografiska läge markeras med röd ring. Figur 2. Ny planerad bebyggelse inom planområdet markeras i rött. L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

6 , rev s 6 (11) 2 Bedömningsgrunder Riktvärden för buller finns angivna av ett antal myndigheter. Nedan följer de som är relevanta för det aktuella området. 2.1 Nationella riktvärden för trafikbuller vid bostäder Regeringen har angett riktvärden för trafikbuller vid bostadsbyggnader i förordningen om trafikbuller1. De gäller för planärenden som påbörjats fr.o.m. den 2 januari 2015 och ligger till grund för bedömningen i denna plan. Tabell 1. Riktvärden för buller från spårtrafik och vägar vid nybyggnation av bostäder Utrymme Utomhus (frifältsvärde) Högsta trafikbullernivå (dba frifält) Ekvivalent ljudnivå Maximal ljudnivå vid fasad 60/ 65 a) - på uteplats b) a) För bostad om högst 35 m 2 gäller det högre värdet b) Bör inte överskridas med mer än 10 dba fem ggr/ timme kl. 06:00-22:00 Om ljudnivån vid fasad överskrider tabellens värden bör minst hälften av bostadsrummen ha tillgång till en sida där dygnsekvivalent ljudnivå är högst 55 dba och maximal högst 70 dba kl. 22:00-06:00. Med bostadsrum avses rum för daglig samvaro och rum för sömn, ej kök. Inomhus i bostäder gäller Boverkets Byggregler (BBR). Tabell 2. Högsta tillåtna trafikbullernivå inomhus i bostäder enligt BBR. Utrymme I utrymme för sömn, vila eller daglig samvaro I utrymme för matlagning eller personlig hygien Ekvivalent ljudnivå a) Bör inte överskridas med mer än 10 dba fem ggr/ natt kl. 22:00-06:00 Högsta trafikbullernivå (dba) Maximal ljudnivå a) 35-1 Svensk författningssamling SFS 2015:216, Förordning om trafikbuller vid bostadsbyggnader och SFS 2017:359, Förordning om ändring i förordning (2015:216) om trafikbuller vid bostadsbyggnader L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

7 , rev s 7 (11) 2.2 Boverkets riktvärden för externt verksamhetsbuller vid bostäder I Boverkets vägledning 2 för verksamhetsbuller vid planläggning och bygglovsprövning av bostäder ges följande riktvärden. Tabell 3. Högsta ljudnivå från industri/ annan verksamhet. Frifältsvärde utomhus vid bostadsfasad Ekvivalent ljudnivå i dba (frifält) Högsta ljudnivå i dba Vid bostadsfasad Dag kl Kväll kl samt lör- sönoch helgdag kl Natt kl Momentana ljud nattetid kl Zon A a) b) Zon B b) Zon C > 60 > 55 > 50 > 55 b) Zon A Bostadsbyggnader bör kunna accepteras upp till angivna nivåer Zon B Bostadsbyggnader bör kunna accepteras förutsatt att tillgång till ljuddämpad sida finns och att byggnaderna bulleranpassas Zon C Bostadsbyggnader bör inte accepteras a) För buller från värmepumpar, kylaggregat, ventilation och liknande yttre installationer gäller värdena enligt tabell Riktvärden för buller utomhus från industri/ annan verksamhet på ljuddämpad sida nedan. b) Gäller i första hand ljuddämpad sida Vidare anges att om ljudet karaktäriseras av ofta återkommande impulser såsom vid nitningsarbete, slag i transportörer, lossning av metallskrot etc. eller innehåller tydligt hörbara tonkomponenter bör riktvärdena för ekvivalent ljudnivå sänkas med 5 dba. Detta gäller ej ljuddämpad sida. Samt I de fall den bullrande verksamheten endast pågår en del av någon av tidsperioderna ovan, eller om ljudnivån från verksamheten varierar mycket, bör den ekvivalenta ljudnivån bestämmas för den tid då den bullrande verksamheten pågår. Dock bör den ekvivalenta ljudnivån bestämmas för minst en timme, även vid kortare händelser. Tabell 4. Riktvärden för buller utomhus från industri/ annan verksamhet på ljuddämpad sida. Frifältsvärde utomhus och vid uteplats. Högsta Ekvivalent ljudnivå i dba (frifält) ljudnivå i dba Vid bostadsfasad och uteplats Dag kl Kväll kl Natt kl Momentana ljud nattetid kl Ljuddämpad sida Underlag Följande underlag har använts vid beräkningarna: Digital grundkarta över aktuellt område erhållen från Metria, Situationsplan erhållen från beställaren, daterad Trafikuppgifter erhållna från trafikverket Tågtrafikuppgifter för år 2040 erhållen från Sweco, Omgivande bebyggelse har getts höjd med hjälp av laserdata från Metria Besök på platsen för inmätning av verksamhetskällor, Uppgifter från verksamheter gällande verksamhetsutövning 2 Industri- och annat verksamhetsbuller vid planläggning och bygglovsprövning av bostäder en vägledning, Boverket rapport 2015:21 L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

8 4 Beräkningsförutsättningar , rev s 8 (11) Bullret har beräknats utifrån en digital terrängmodell med programmet SoundPLAN version 8. Beräkningarna har utförts med 4 reflexer. Ljudutbredning över mark har beräknats till punkter på höjden 1,5 och 4,5 m över mark med en täthet om 3 3 m. 4.1 Beräkningsmodell för trafikbuller Beräkningar för trafikbuller har utförts i enlighet med de nordiska beräkningsmodellerna för vägoch spårtrafik (NV 4653 och NV 4935). Modellerna tar hänsyn till terräng, byggnader, marktyp och trafikflöden. De förutsätter också väderförhållanden som motsvarar svag medvind i alla riktningar. 4.2 Beräkningsmodell för verksamhetsbuller Beräkningar för verksamhetsbuller har utförts i enlighet med den internationella standarden ISO Acoustics - Attenuation of sound during propagation outdoors - Part 2: General method of calculation. Modellen tar hänsyn till terräng, byggnader, marktyp och typ av bullerkälla. Den förutsätter också väderförhållanden som motsvarar svag medvind i alla riktningar. 4.3 Terrängmodellen Terrängmodellen har skapats utifrån höjdinformation från laserdata hämtas hos Metria. Vägbanor, parkeringar, vattenytor och verksamhetsområden har antagits vara akustiskt hårda. Marken har i övrigt generellt antagits vara akustiskt mjuk, i enlighet med de nordiska beräkningsmodellerna. 4.4 Avgränsningar Dessa aspekter har ej beaktats i denna rapport eftersom de bedöms ha liten påverkan på planområdet: Flygtrafik Vägtrafik på lokalgator i närområdet, då det bedöms vara så lite trafik att bullret inte inverkar på planen, samt att uppgifter som trafikflöde saknas. 4.5 Verksamhetsbuller Verksamheter De verksamheter som angränsar till planområdet är en smedja och en kökslucketillverkare. Smedjan ligger direkt norr om planområdet och bedriver verksamhet klockan på vardagar och nattetid ca 3 ggr per månad. Kökslucketillverkaren har lokaler direkt väster om planområdet och tillämpar tvåskiftsarbete, vilket medför att verksamhet bedrivs både dag- och kvällstid. I framtiden har man planer på att utöka verksamheten, men det är ej fastställt i vilken omfattning detta kommer att ske Indata från verksamhet Indata till beräkningar av verksamhetsbullret kommer från egna mätningar på plats. De verksamhetsmoment som har mätts in hos smedjan är hammare, mekanisk tumlare, avfallshantering och kaparbete utomhus på gårdsplanen. De verksamhetsmoment som har mätts in hos kökslucketillverkaren är avfallshantering, ventilationsfläkt och spånsug till cnc-fräs. Mätningarna har utförts och utvärderats enligt, Nordtest method, NT ACOU 080. Alla källor är inmätta av Anders Nordström och Christoffer Källén. Resultaten finns presenterade i tabell 5 nedan. I enlighet med ISO :2007 Acoustics - Description, measurement and L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

9 , rev s 9 (11) assessment of environmental noise - Part 2: Determination of environmental noise levels är uppmätt buller från ventilationsfläkten på östra fasaden till EB köks lokaler att anse som tonalt. Tabell 5. Uppmätta källor industribuller Källa Ljudeffektnivå, L w, [db] Driftstid [min/h] EB KÖK Ventilationsfläkt, fasad mot öster 94 * 60 (06-22) Container (06-22) Spånsug, närfält vid dörr mot lastkaj (06-22) SMEDJA Vinkelkap på gård (07-10, 11-16) Tumlare (07-16) Container (07-10, 11-16) Smideshammare Närfält öppen port (07-16) Närfält stängd port (22-06) Närfält öppen dörr (07-16) Närfält stängd dörr (22-06) * Tonal enligt ISO : Trafikuppgifter Nedan redovisas använda trafikuppgifter. Uppgifter om vägtrafik har erhållits från stickprov genom Trafikverkets tjänst Tindra. 5.1 Uppräkning av trafikdata Erhållna flöden har räknats upp enligt EVA till år Tabell 6.Trafikflöden år 2040 (Nyköpingsbanan) Vägnamn/sträcka Tuna v611 norr om Enstaberga Tuna v611 söder om Enstaberga Hastighet [km/h] År Väguppgifter mätningsår / prognosår ÅDT [fordon/dygn] Tung trafik [%] / / / / / / 16 E4 väster / / / 18 E4 öster / / / 16 Tabell 7. Järnvägstrafik år 2040 Tågtyp Hastighet [km/h] Tåglängd (medel/max) [m] År Utgångsvärden/ Prognosvärden Antal (DYGN/ dag/ kväll/ natt) Prognosvärden 2040 Antal (DYGN/ dag/ kväll/ natt) S-Gods 100 -/ /16/9/1 26/16/9/1 L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

10 6 Resultat , rev s 10 (11) Resultaten framgår av de bifogade ritningarna där bullerspridningen redovisas med färgade fält. Färgskalan är relaterad till riktvärdena så att gränsen mellan grönt och gult motsvarar riktvärdena för trafik- och verksamhetsbuller. Beräknade ljudnivåer vid fasad avser frifältsvärden (nivåer utan inverkan av reflex i egen fasad). Resultaten sammanfattas och kommenteras nedan. 6.1 Ljudnivå vid bostadsfasad Alla bostäderna klarar riktvärdena för trafikbuller vid bostadsfasad. Den ekvivalenta ljudnivån uppgår till som mest 52 dba för fasader som vetter mot norr, se bilaga 3. Detta innebär att bostadens utformning inte behöver anpassas med hänsyn tagen till trafikbuller. Verksamhetsbullret kommenteras med hänsyn till zon B, vilket är kommunens önskemål. Beträffande verksamhetsbuller innehålls ej Boverkets riktlinjer för zon B överallt utan åtgärder. Zon B innebär att bostäder kan accepteras om de bulleranpassas. Här är kraven skärpta med 5 db då det är fråga om ljud med tonala komponenter samt impulser. Den ekvivalenta ljudnivån dagtid och kvällstid uppgår som mest till 56 dba på fasad åt väster, se bilaga 4 och 5. Under dagtid överskrids riktvärdet, 55 dba (60 dba är skärpt med 5 dba för tonalt ljud), på en husfasad åt väster. På kvällstid överskrids riktvärdet, 50 dba, på samma fasad åt väster. I denna riktning återfinns verksamhet för tillverkning av köksluckor vars ventilation och avfallshantering är dominerande ur akustiskt perspektiv. Ljudnivån från avfallshanteringen avser då containern var tom. Man kan tänka sig att bullret avtar allteftersom containers fylls med avfall. Riktvärdet för verksamhetsbuller överskrids alltså både dagtid och kvällstid utmed den västra fasaden på det planerade tvåplanshuset. Detta skulle kunna lösas med tidigare föreslagen bullerskärm. Andra förslag ges i avsnitt 7 nedan. Nattetid är innehålls Boverkets riktlinjer i dagsläget, se bilaga 6. Redovisade ljudnivåer avser en natt då smeden arbetar, alltså det värsta fallet. Inga beräkningar har utförts när köksluckeindustrin har verksamhet under natten, även om det eventuellt ligger i deras planering att införa treskift. Detta skulle troligen innebära att ljudnivåerna närmar sig dagvärden, med överskridanden som följd. Eftersom det inte finns något underlag för utredning av köksluckerverksamhetens eventuella nattverksamhet kan påverkan på planområdet ej fastställas. 6.2 Ljudnivå vid uteplats Uteplatser planeras i form av balkonger och uteplatser på mark intill fasad. Om uteplats anordnas i anslutning till bostaden skall tillgång finnas till en uteplats (enskild eller gemensam) där riktvärdena för dygnsekvivalent och maximal ljudnivå dag/kväll klaras. I bilaga 1 och 2 redovisas ekvivalent och maximal ljudnivå på höjden 1,5 m och 4,5 m. I fallet för ekvivalent ljudnivå klarar sig inte alla planerade uteplatser på marken utom de längst norr ut på innergården mellan de två husen åt väster, se bilaga 1. De uteplatser som är planerade på balkonger innehåller ej riktvärdet för ekvivalent- eller maximal ljudnivå i något fall, se bilaga 1 och 2. I fallet för maximal ljudnivå innehålls riktvärdet i alla fall på markplan utom längst in på innergården mellan de två västra husen, se bilaga 2. Här bör möjligheten utredas att ordna med en gemensam uteplats där riktvärdena innehålls. Detta kan till exempel göras vid parkområdet alternativt gästparkeringen på situationsplanen, se figur 3 nedan. Här innehåller man riktvärdet för ljuddämpad sida zon B. L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

11 , rev s 11 (11) Figur 3. Ny planerad bebyggelse inom planområdet markeras i rött, föreslagna gemensamma uteplatser markeras med gul ellips. 7 Åtgärdsförslag En möjlig lösning till de höga bullernivåerna från avfallshanteringen hos EB-kök är att bygga ett tätt utrymme där man placerar containrar för restprodukter vid tillverkningen. Detta utrymme måste gå att stänga i samband med att man slänger avfall i containern, då en tom containern bullrar mycket om man är ovarsam i sin hantering. Ett förslag på väggkonstruktion är följande, sett från klimatskal och in. Denna konstruktion ger ett reduktionstal R w = 56 db. 1. Minst 22 mm tät fasad t.ex. lockpanel mm spalt med spikläkt cc 600 mm 3. 2x12,5 mm väderskyddsskiva, exempelvis Glasroc GHU Hydro 4. Massiv träregel cc 600 mm 5. Mineralullsskiva 6. Plastfolie 7. 2x12,5 mm gipsskiva monterad på t.ex. Gyproc AP profil mot regelvägg Tak byggs på motsvarande sätt och kläs invändigt med med ljudabsorbent, så även väggarna. Detta för att dämpa så mycket ljudenergi som möjligt redan inne i lokalen. Även dörrar ska väljas med krav på ljudisolering. Det är viktigt att hela konstruktionen sluter tätt. Ett alternativ är att flytta hanteringen till västra sidan av det befintliga verkstadshuset. Då skulle byggnaden skärma mot planområdet. I så fall måste säkerställas att för höga ljudnivåer ej uppstår vid befintliga bostäder. Ventilationsfläkten på den östra fasaden kan byggas in som en åtgärd för att dämpa ljudnivåerna mot planområdet. Denna inbyggnad bör dimensioneras så att kritiska tonkomponenter inte förstärks. En åtgärd är att bygga in fläkten i en tät, dämpad, konstruktion. Kanalen för utblåset förlängs utmed byggnadens vägg upp till taket och förses med ljuddämpare. Ett alternativ är att placera fläkten inomhus och förse kanalen med en ljuddämpare. För att sedan leda ut luften till taket. Under förutsättningen att man bygger tätt och arbetar bakom stängda dörrar är vår bedömning att föreslagen konstruktion för avfallshanteringen medför att riktvärden för verksamhetsbuller innehålls om avståndet mellan byggnaden för avfallshantering och bostadshus överstiger 30 m. L:\2018\ LE Enstaberga 1_2, Janssons Bygg i Bettna, Janssons Bygg i Bettna AB\Rapporter mm\ r01 rev03 Omgivningsbuller Enstaberga 1_2.docx

12 Riktvärde Högst 50 dba ekvivalent ljudnivå från trafik vid uteplats för dygn (gränsen mellan gult och grönt). Ekvivalent ljudnivå dagtid i dba > <= 40 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Ekvivalent ljudnivå 1,5 m och 4,5 m över mark från trafik Ljudutbredning 1,5 m över mark Ljudutbredning 4,5 m över mark A3 Skala 1: m Christoffer Källén LE Janssons Bygg i Bettna r01 01

13 Riktvärde Högst 70 dba maximal ljudnivå från trafik vid uteplats (gränsen mellan gult och grönt). Maximal ljudnivå i dba > <= 65 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Maximal ljudnivå 1,5 och 4,5 m över mark. från trafik Ljudutbredning 1,5 m över mark Ljudutbredning 4,5 m över mark A3 Skala 1: m Christoffer Källén LE Janssons Bygg i Bettna r01 02

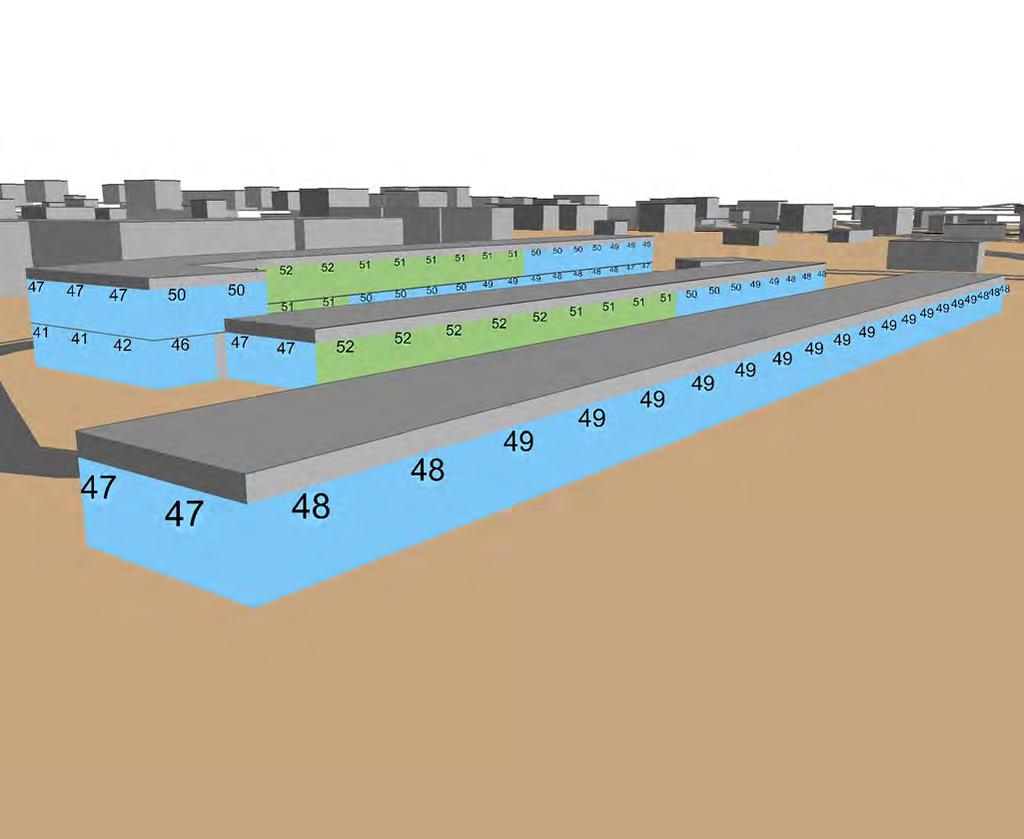

14 Vy från syd-öst Vy från nord-öst Riktvärde Högst 60 dba ekvivalent ljudnivå vid fasad (gränsen mellan gult och orange). Ekvivalent ljudnivå för dygn i dba > <= 50 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Ekvivalent ljudnivå vid fasad från trafik Vy från nord-väst Vy från syd-väst Christoffer Källén LE Janssons Bygg i Bettna r02 03

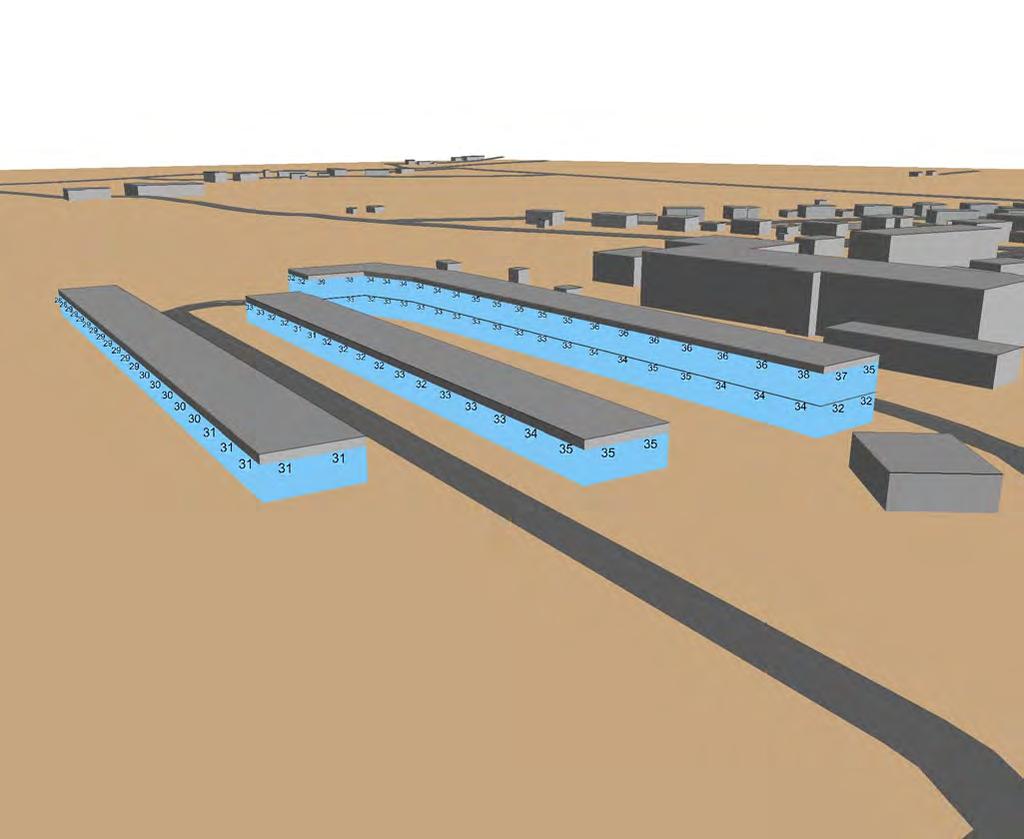

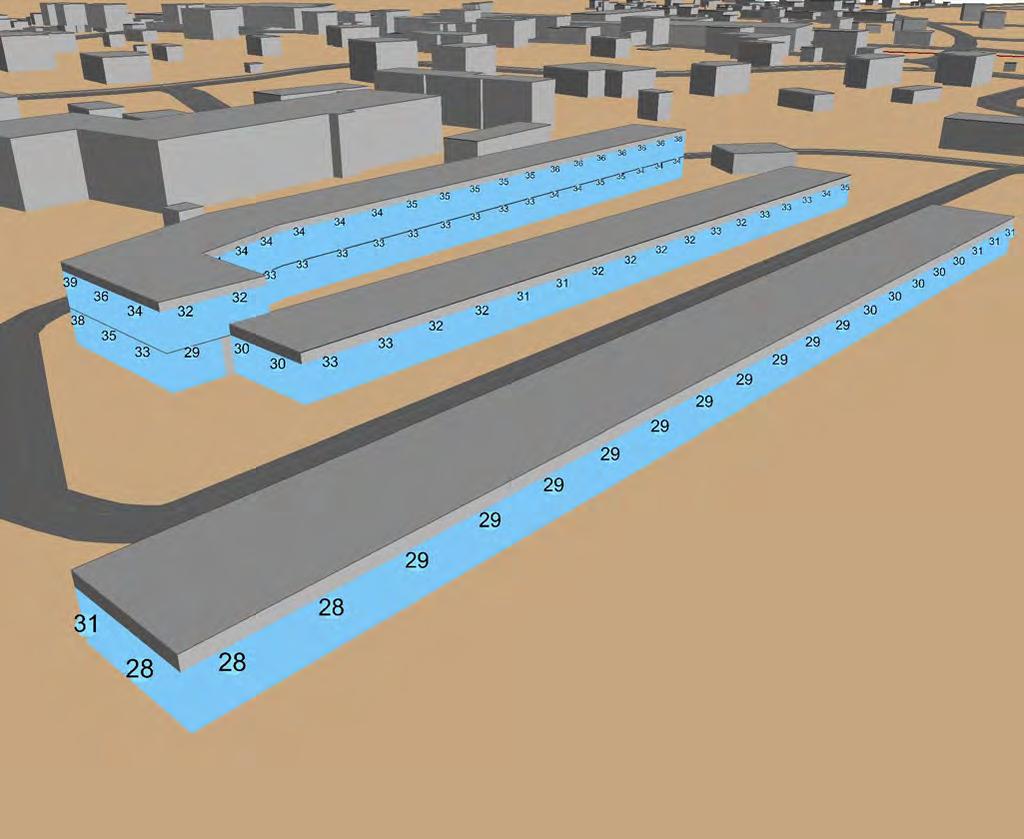

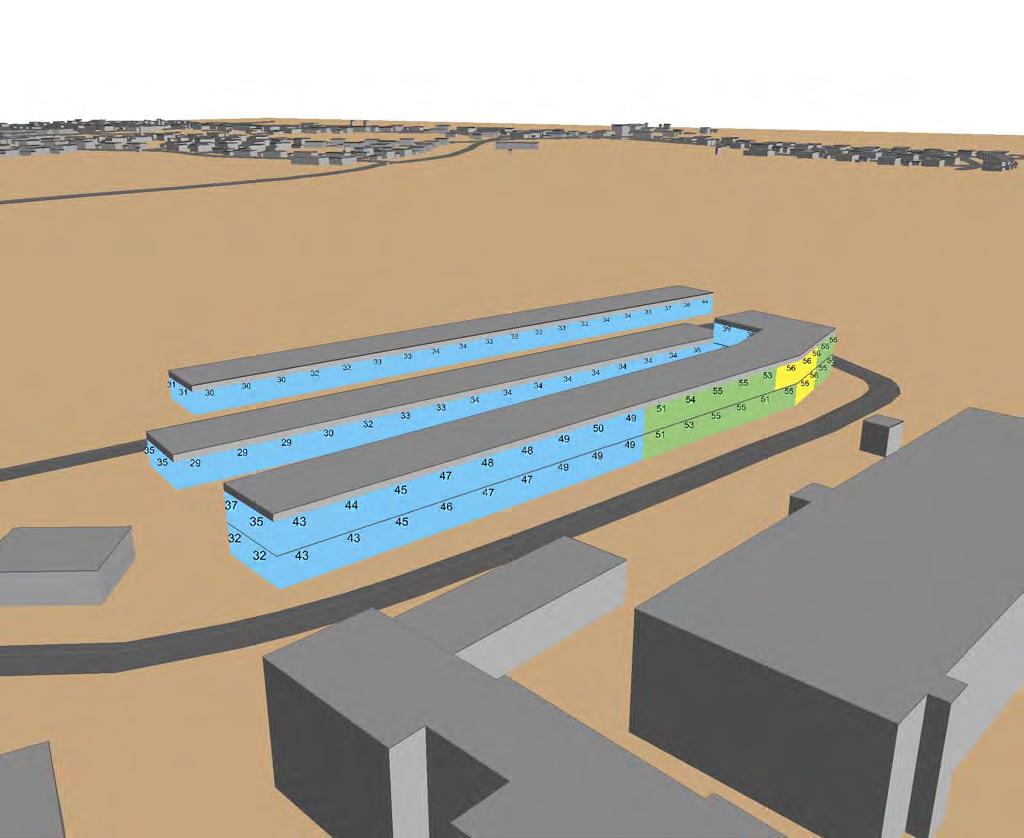

15 Vy från syd-öst Vy från syd-öst Riktvärde Högst 55 dba ekvivalent ljudnivå vid fasad vardagar mellan (gränsen mellan gult och grönt). Ekvivalent ljudnivå för dygn i dba > <= 50 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Ekvivalent ljudnivå vid fasad från verksamhet dagtid Vy från nord-väst Vy från syd-väst Christoffer Källén LE Janssons Bygg i Bettna r01 04

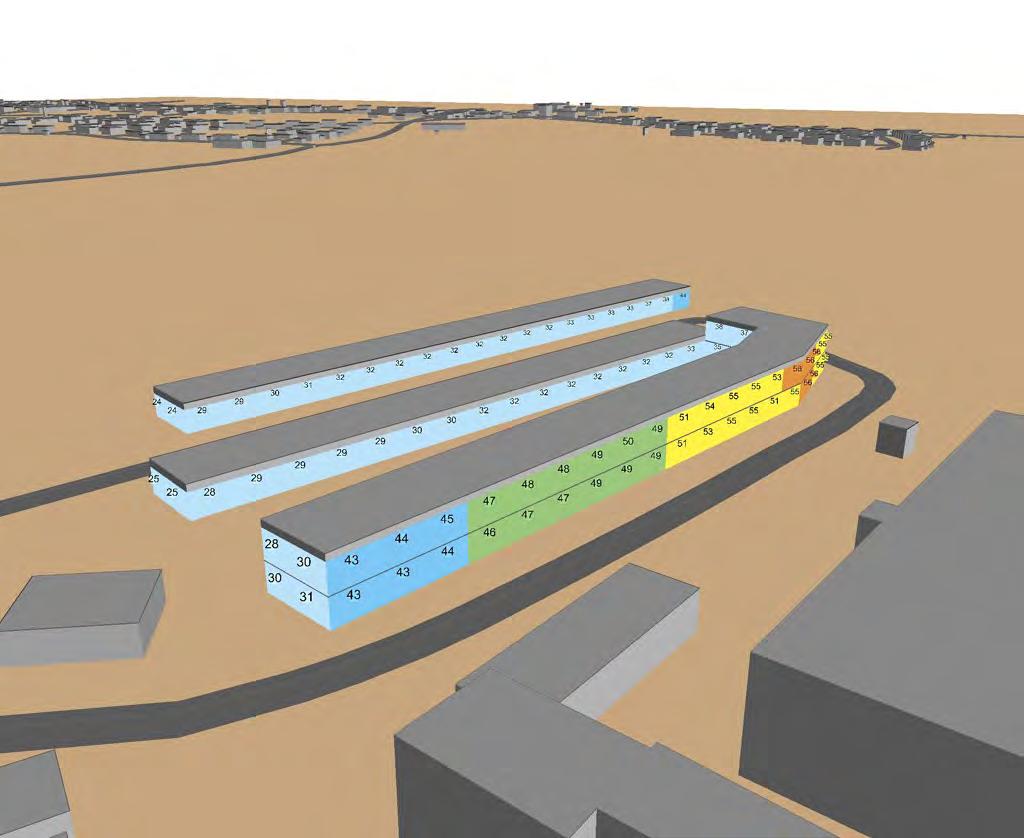

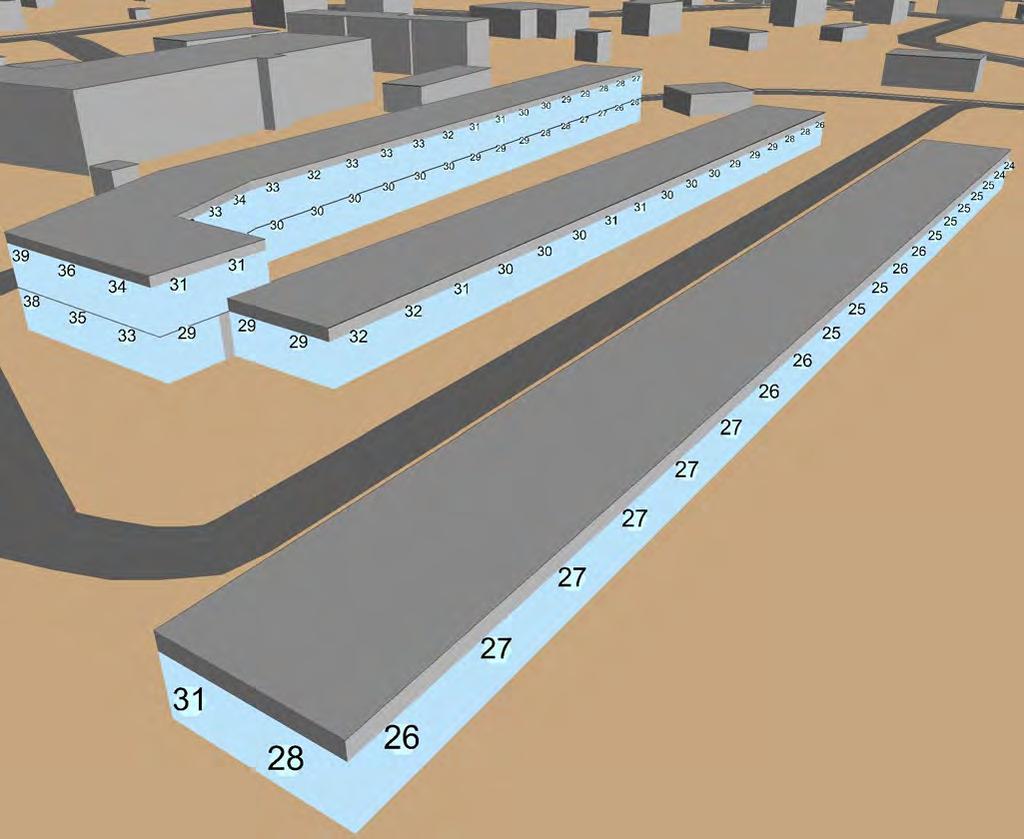

16 Vy från syd-öst Vy från nord-öst Riktvärde Högst 50 dba ekvivalent ljudnivå vid fasad dagtid helger och kvällstid mellan (gränsen mellan gult och grönt). Ekvivalent ljudnivå i dba > <= 40 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Ekvivalent ljudnivå vid fasad från verksamhet kvällstid Vy från nord-väst Vy från syd-väst Christoffer Källén LE Janssons Bygg i Bettna r01 05

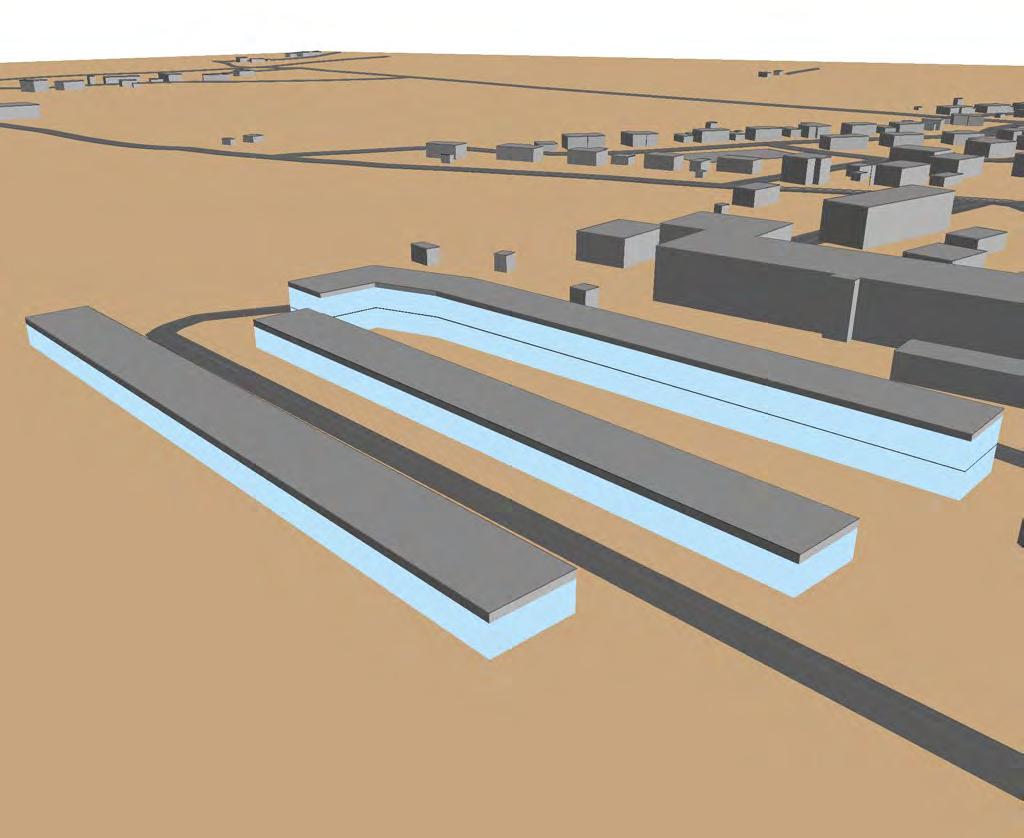

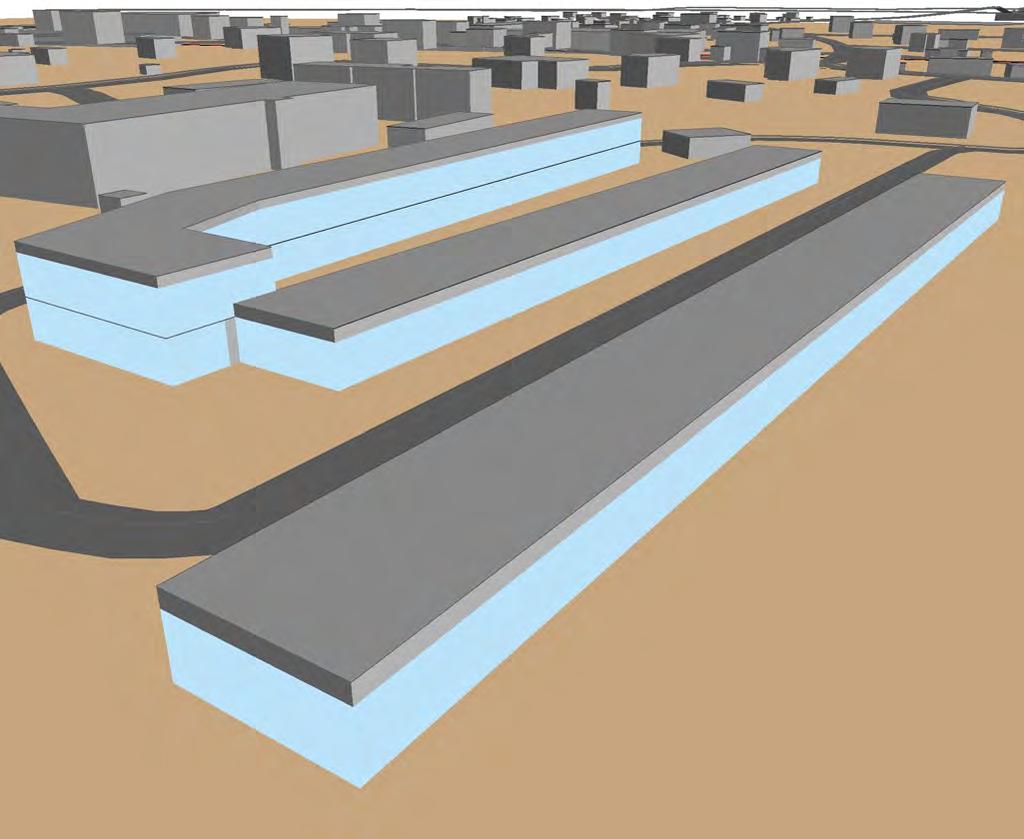

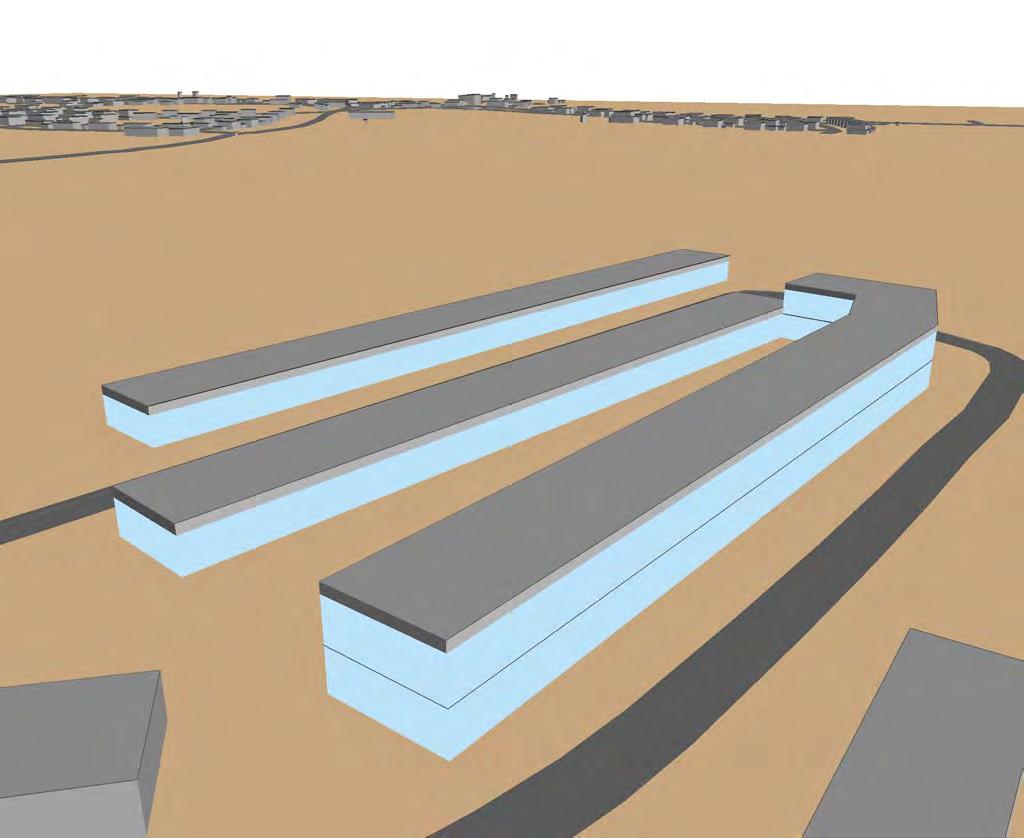

17 Vy från syd-öst Vy från nord-öst Riktvärde Högst 45 dba ekvivalent ljudnivå vid fasad natt mellan (gränsen mellan blått och gult). Ekvivalent ljudnivå i dba > <= 35 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Ekvivalent ljudnivå vid fasad från verksamhet nattid Vy från nord-väst Vy från syd-väst Christoffer Källén LE Janssons Bygg i Bettna r01 06

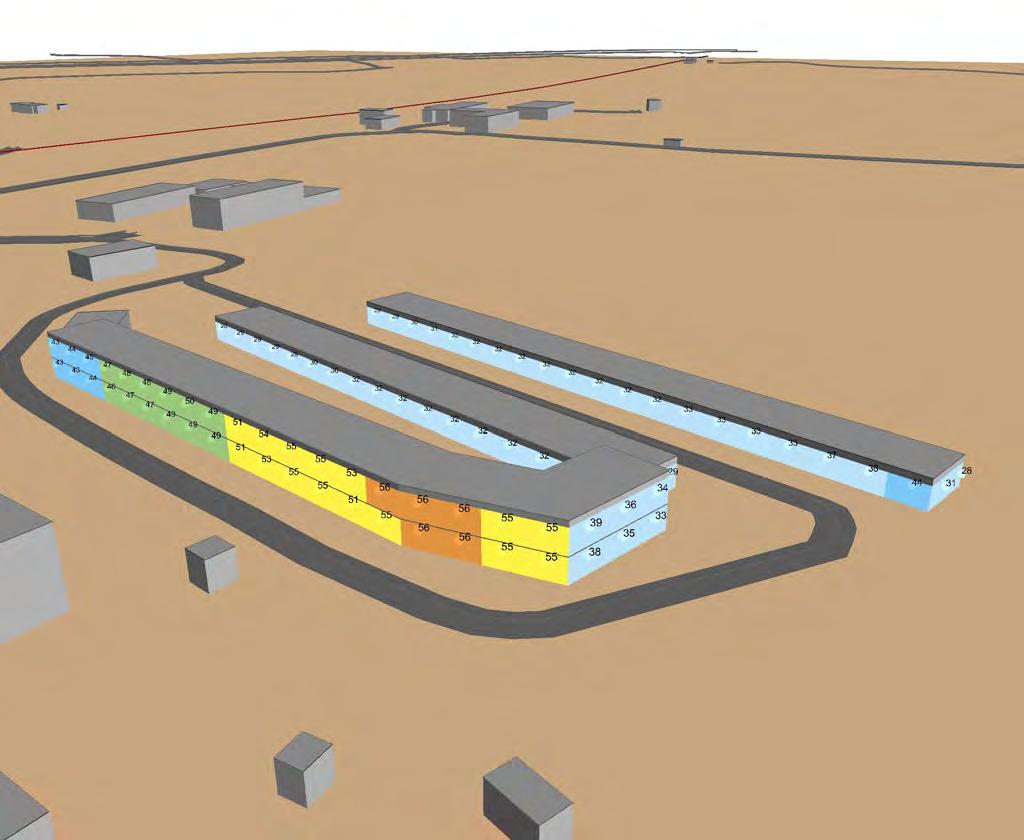

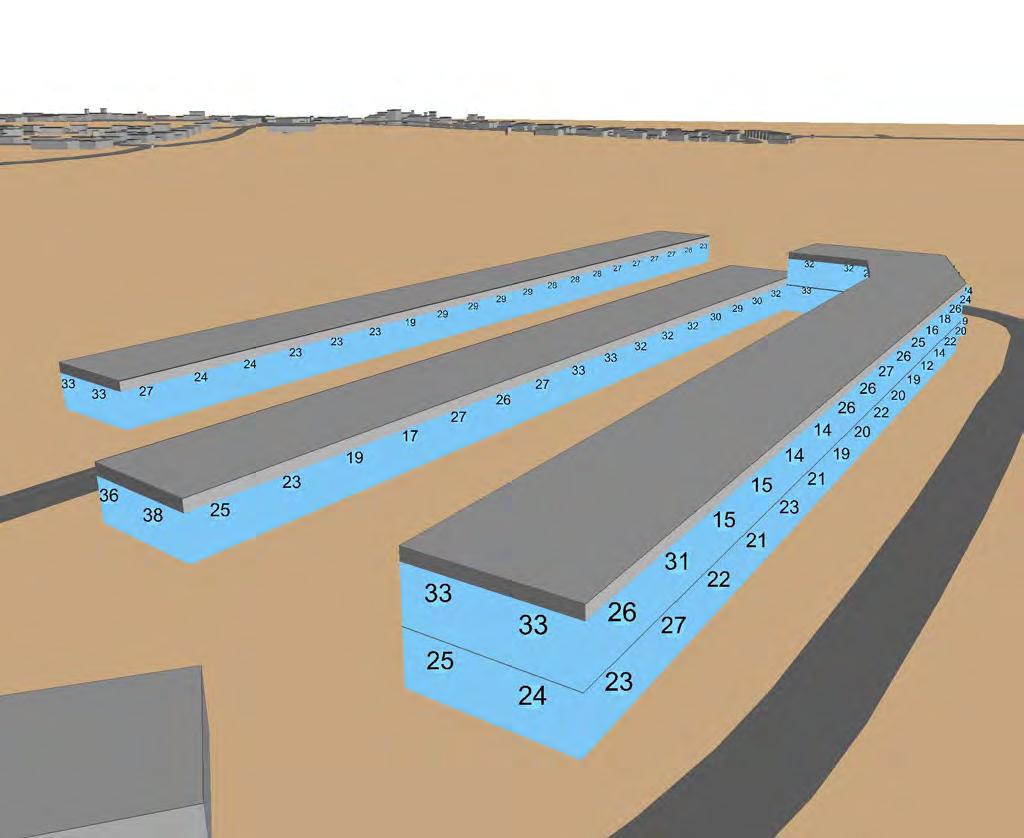

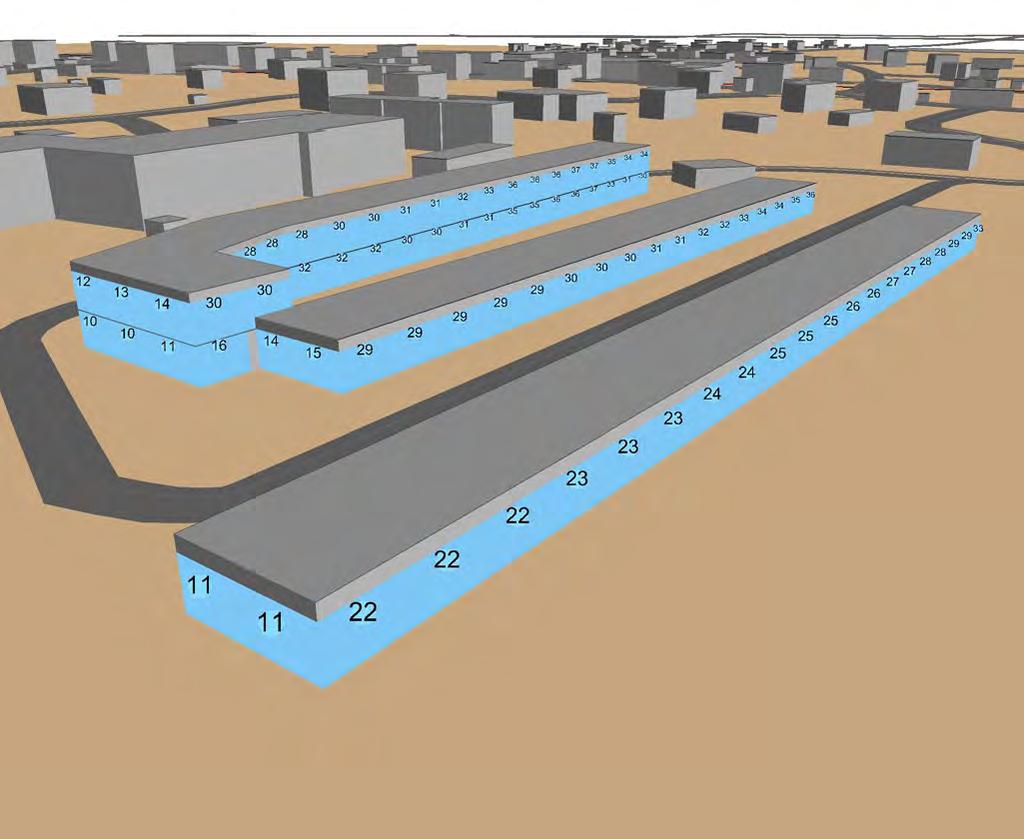

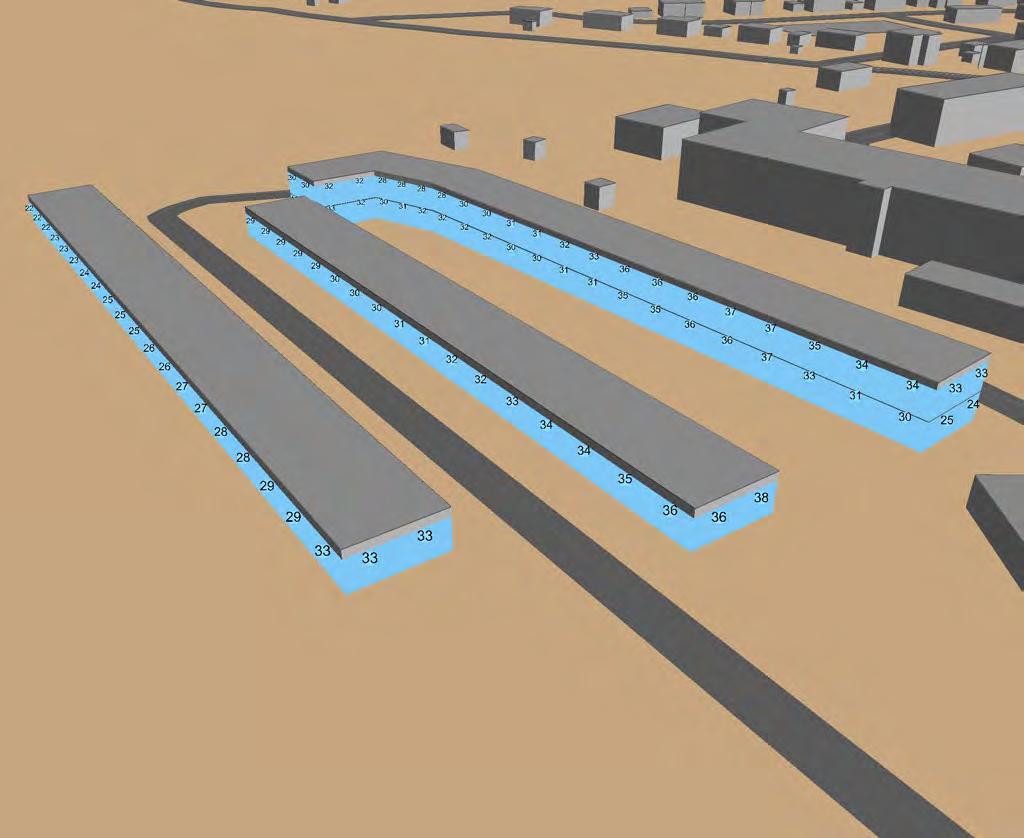

18 Vy från syd-öst Vy från nord-öst Riktvärde Högst 55 dba maximal ljudnivå vid fasad från industri nattid mellan (gränsen mellan gult och grönt). Maximal ljudnivå för natt i dba > <= 50 Structor Akustik AB Solnavägen 4, Stockholm Tfn , Maximal ljudnivå vid fasad från verksamhet natt Vy från nord-väst Vy från syd-väst Christoffer Källén LE Janssons Bygg i Bettna r01 07
