3D-Stadsmodellering Gemensamma initiativ

Transkript

1 3D-Stadsmodellering Gemensamma initiativ Odd Tullberg Avd chef Visualisering och VR

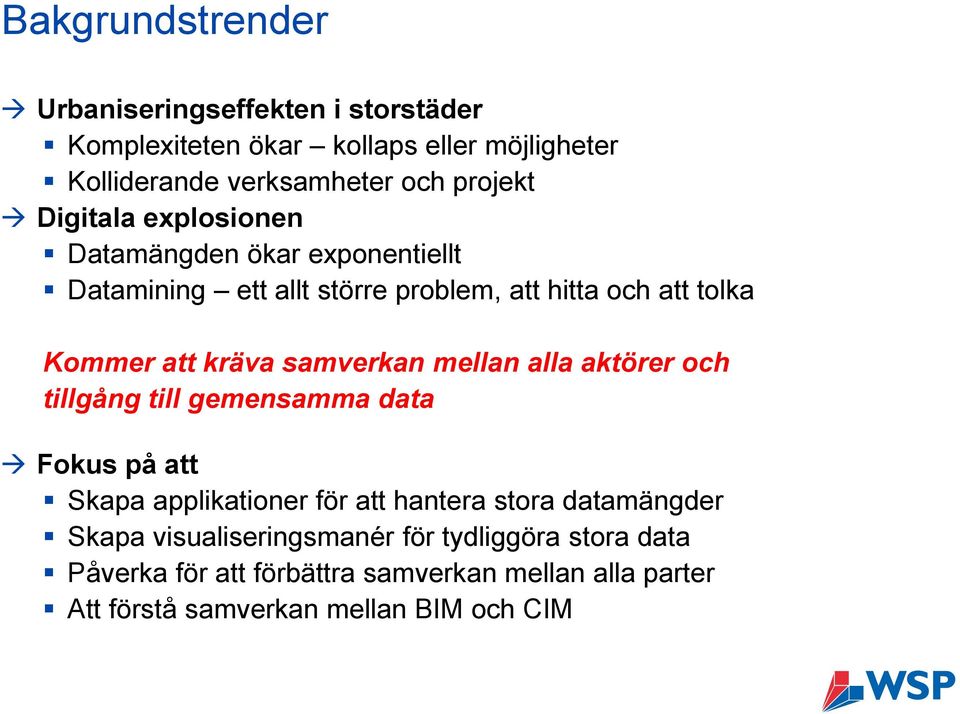

2 Bakgrundstrender Urbaniseringseffekten i storstäder Komplexiteten ökar kollaps eller möjligheter Kolliderande verksamheter och projekt Digitala explosionen Datamängden ökar exponentiellt Datamining ett allt större problem, att hitta och att tolka Kommer att kräva samverkan mellan alla aktörer och tillgång till gemensamma data Fokus på att Skapa applikationer för att hantera stora datamängder Skapa visualiseringsmanér för tydliggöra stora data Påverka för att förbättra samverkan mellan alla parter Att förstå samverkan mellan BIM och CIM

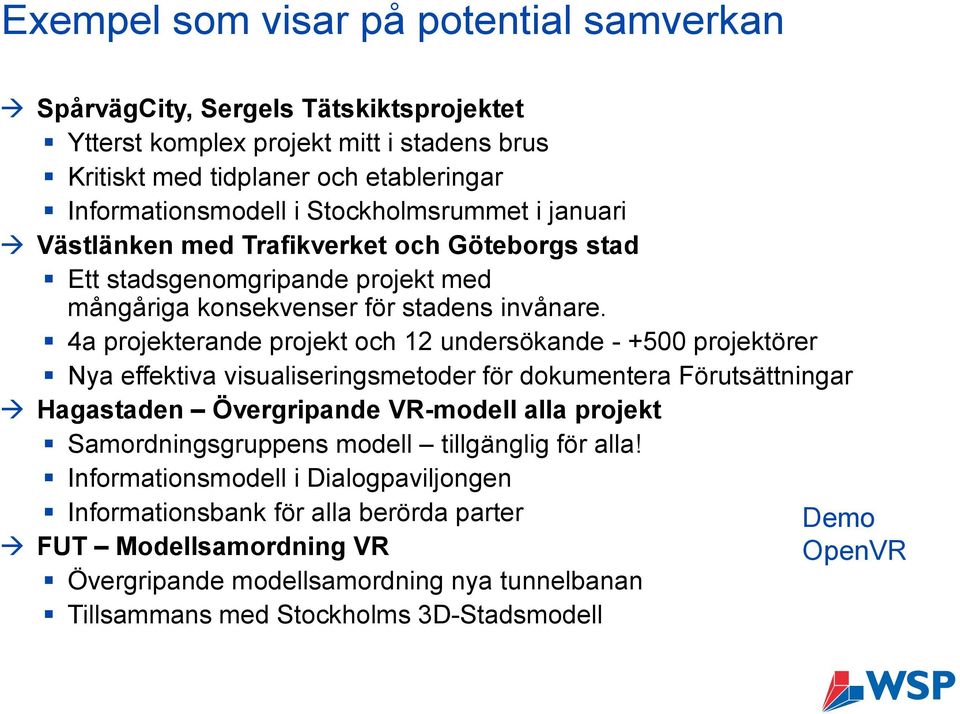

3 Exempel som visar på potential samverkan SpårvägCity, Sergels Tätskiktsprojektet Ytterst komplex projekt mitt i stadens brus Kritiskt med tidplaner och etableringar Informationsmodell i Stockholmsrummet i januari Västlänken med Trafikverket och Göteborgs stad Ett stadsgenomgripande projekt med mångåriga konsekvenser för stadens invånare. 4a projekterande projekt och 12 undersökande projektörer Nya effektiva visualiseringsmetoder för dokumentera Förutsättningar Hagastaden Övergripande VR-modell alla projekt Samordningsgruppens modell tillgänglig för alla! Informationsmodell i Dialogpaviljongen Informationsbank för alla berörda parter FUT Modellsamordning VR Övergripande modellsamordning nya tunnelbanan Tillsammans med Stockholms 3D-Stadsmodell Demo OpenVR

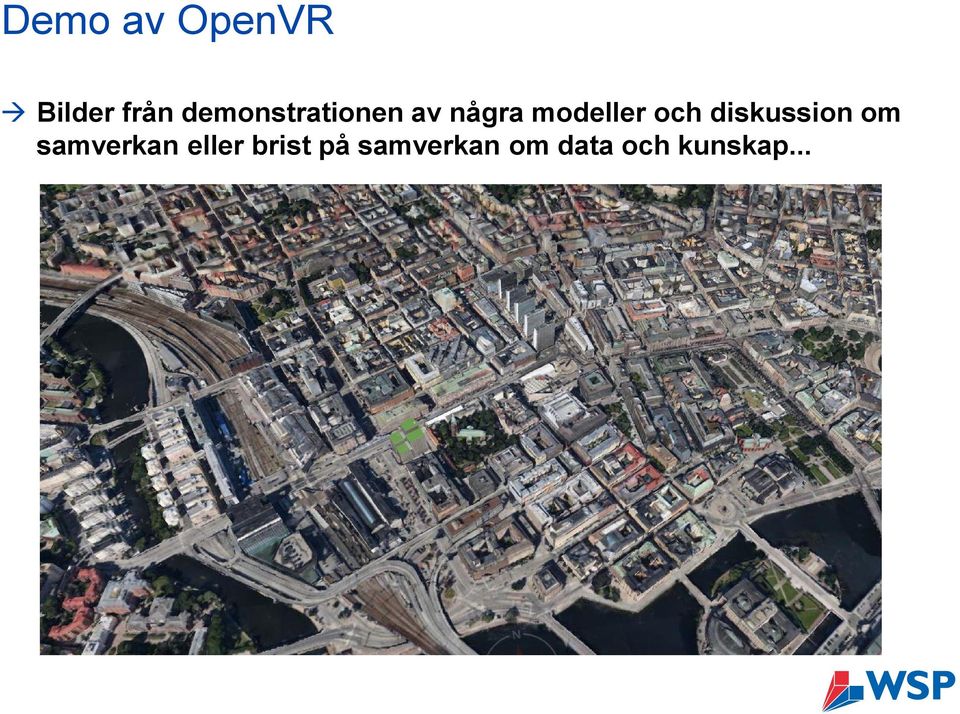

4 Demo av OpenVR Bilder från demonstrationen av några modeller och diskussion om samverkan eller brist på samverkan om data och kunskap...

5 Stockholmsmodellen fotorealistisk avbildning

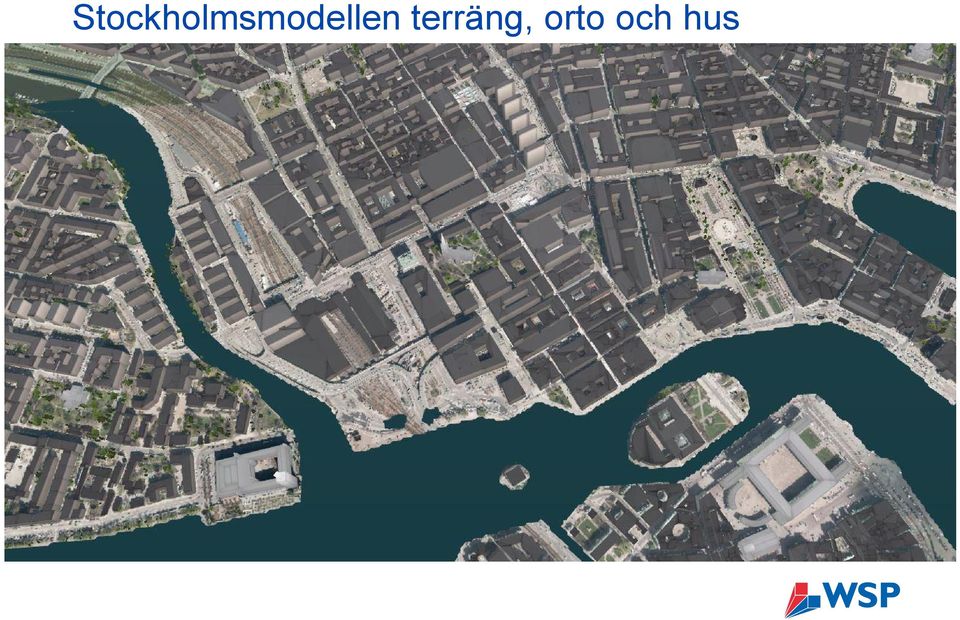

6 Stockholmsmodellen terräng, orto och hus Tätskiktsprojektet, TK Sergels

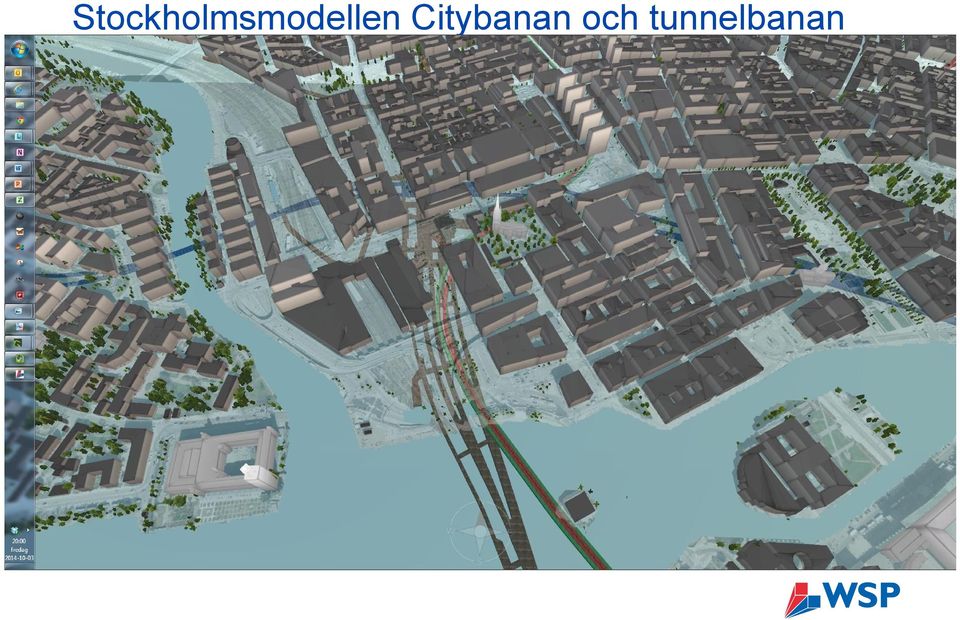

7 Stockholmsmodellen Citybanan och tunnelbanan Tätskiktsprojektet, TK Sergels

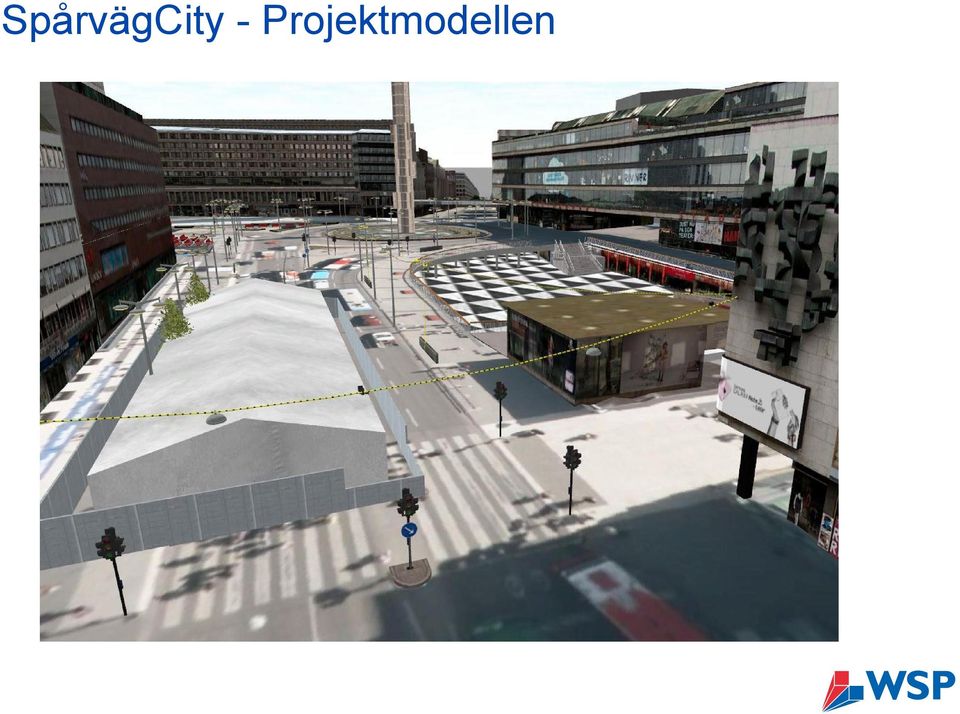

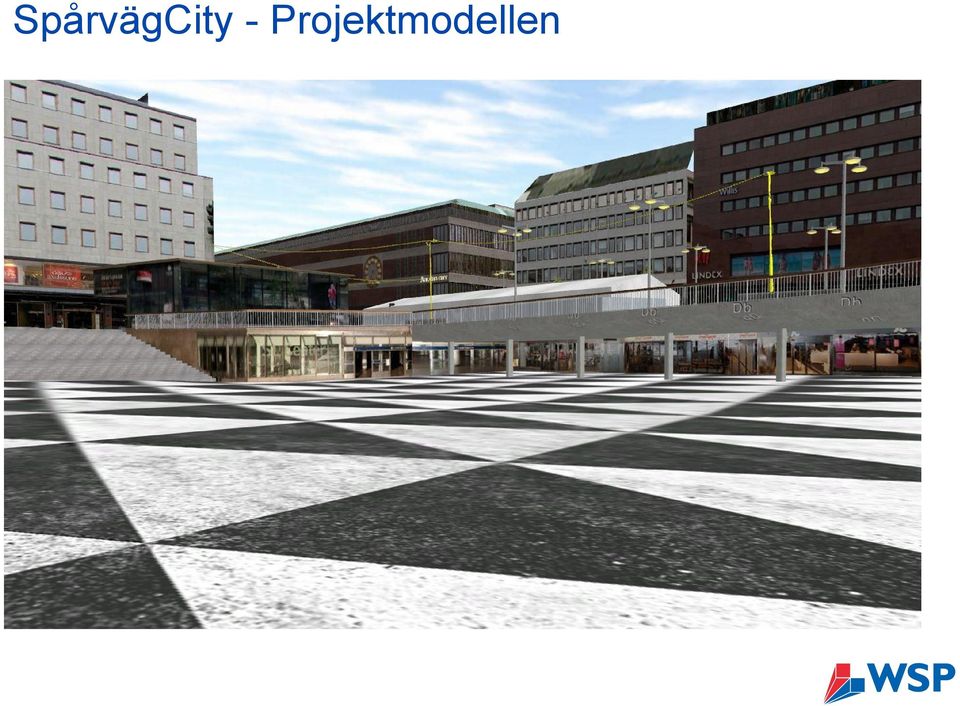

8 SpårvägCity - Projektmodellen Tätskiktsprojektet, Tk Sergels

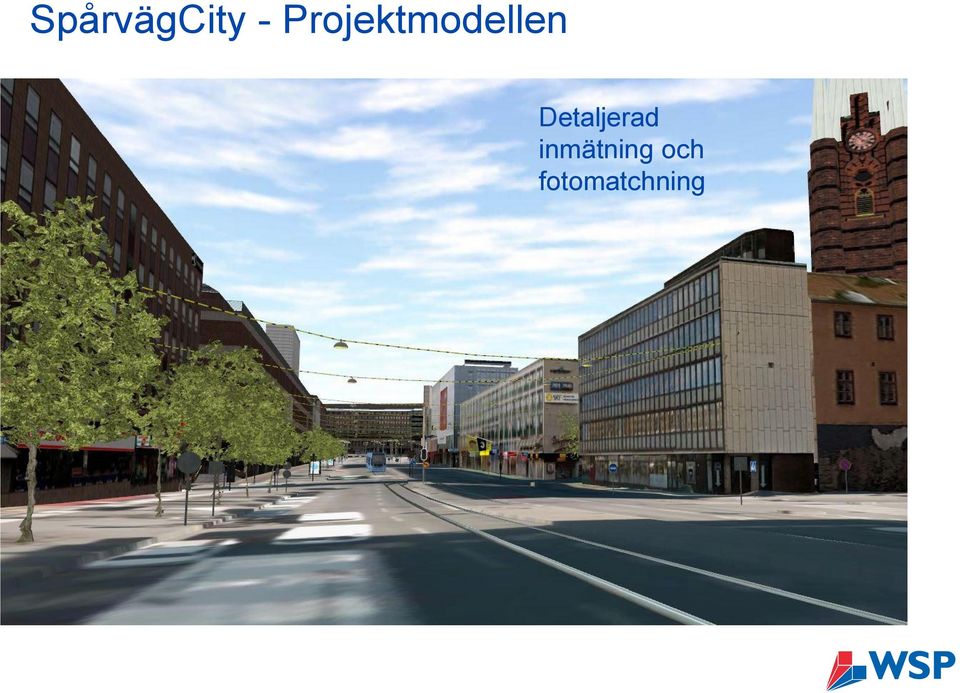

9 SpårvägCity - Projektmodellen Detaljerad inmätning och fotomatchning Tätskiktsprojektet, TK Sergels

10 SpårvägCity - Projektmodellen Tätskiktsprojektet, TK Sergels

11 SpårvägCity - Projektmodellen Tätskiktsprojektet, TK Sergels

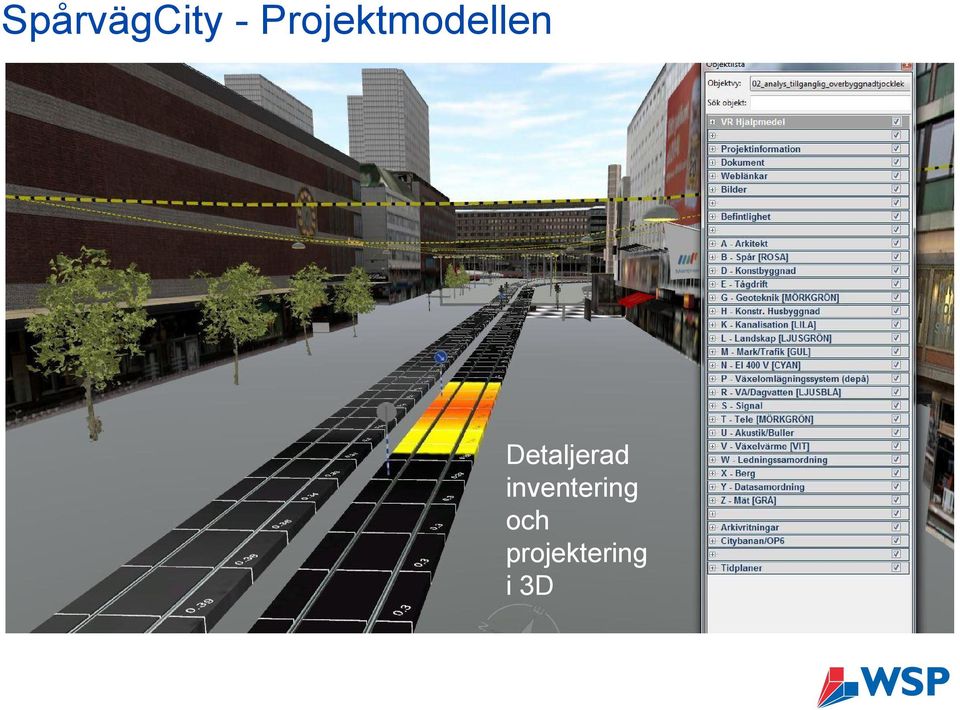

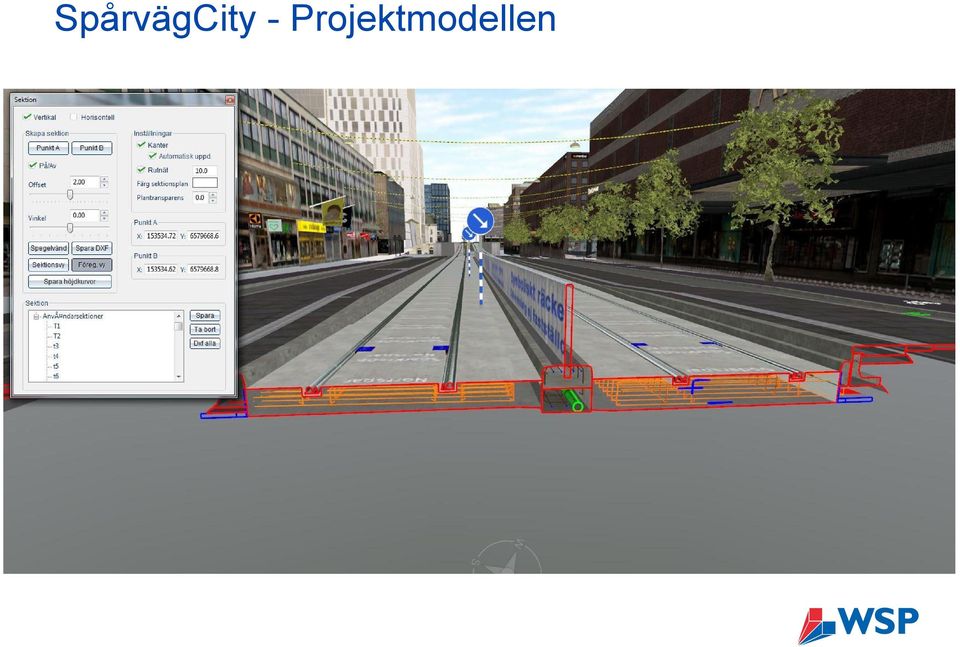

12 SpårvägCity - Projektmodellen Tätskiktsprojektet, TK Sergels Detaljerad inventering och projektering i 3D

13 SpårvägCity - Projektmodellen Tätskiktsprojektet, TK Sergels

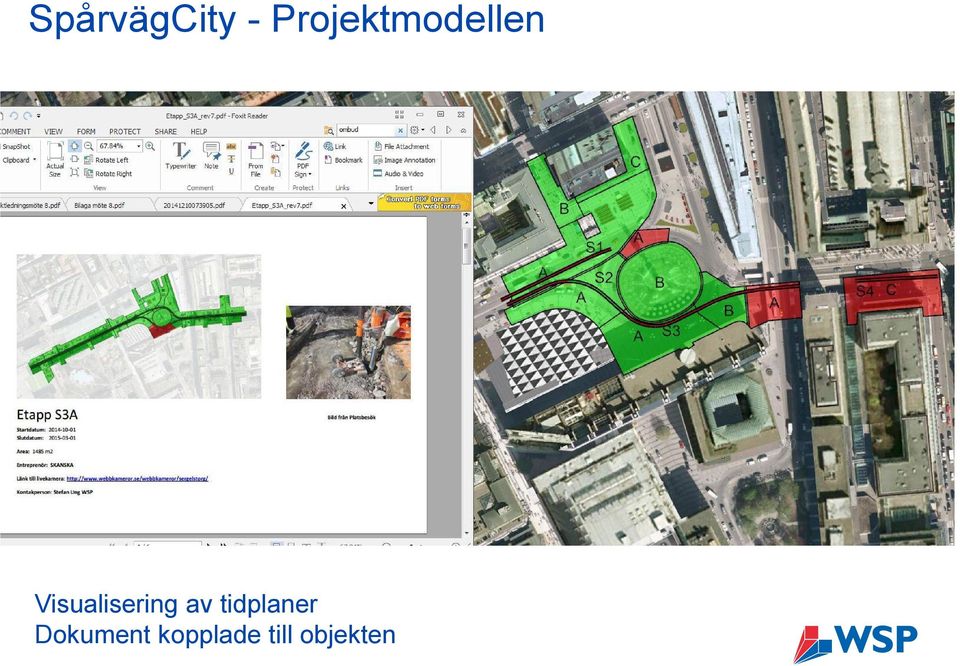

14 SpårvägCity - Projektmodellen Tätskiktsprojektet, TK Sergels Visualisering av tidplaner Dokument kopplade till objekten

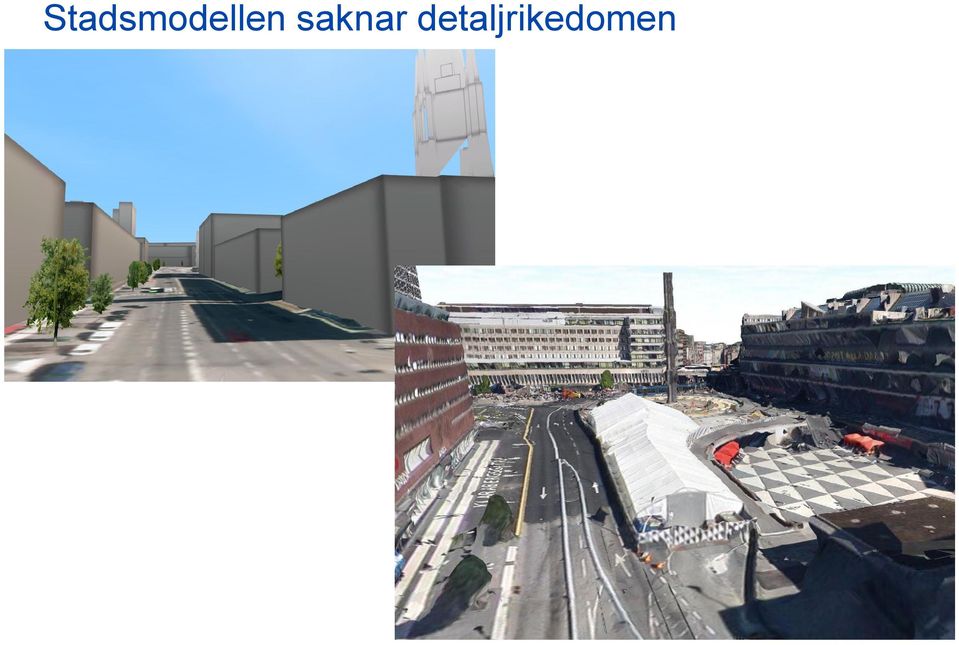

15 Stadsmodellen saknar detaljrikedomen

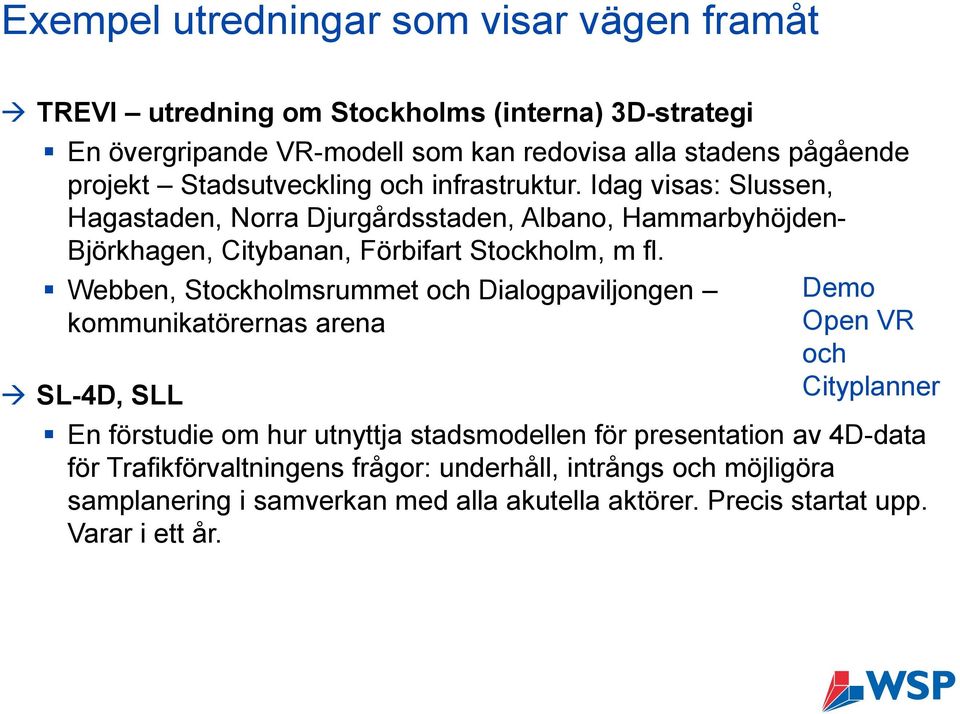

16 Exempel utredningar som visar vägen framåt TREVI utredning om Stockholms (interna) 3D-strategi En övergripande VR-modell som kan redovisa alla stadens pågående projekt Stadsutveckling och infrastruktur. Idag visas: Slussen, Hagastaden, Norra Djurgårdsstaden, Albano, Hammarbyhöjden- Björkhagen, Citybanan, Förbifart Stockholm, m fl. Webben, Stockholmsrummet och Dialogpaviljongen kommunikatörernas arena SL-4D, SLL Demo Open VR och Cityplanner En förstudie om hur utnyttja stadsmodellen för presentation av 4D-data för Trafikförvaltningens frågor: underhåll, intrångs och möjligöra samplanering i samverkan med alla akutella aktörer. Precis startat upp. Varar i ett år.

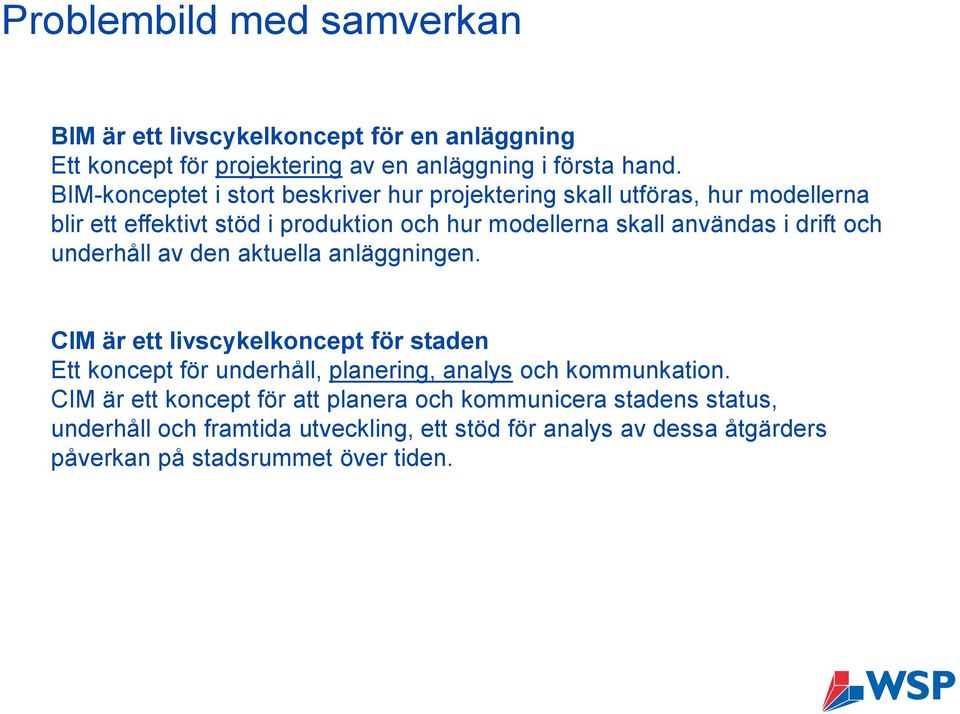

17 Problembild med samverkan BIM är ett livscykelkoncept för en anläggning Ett koncept för projektering av en anläggning i första hand. BIM-konceptet i stort beskriver hur projektering skall utföras, hur modellerna blir ett effektivt stöd i produktion och hur modellerna skall användas i drift och underhåll av den aktuella anläggningen. CIM är ett livscykelkoncept för staden Ett koncept för underhåll, planering, analys och kommunkation. CIM är ett koncept för att planera och kommunicera stadens status, underhåll och framtida utveckling, ett stöd för analys av dessa åtgärders påverkan på stadsrummet över tiden.

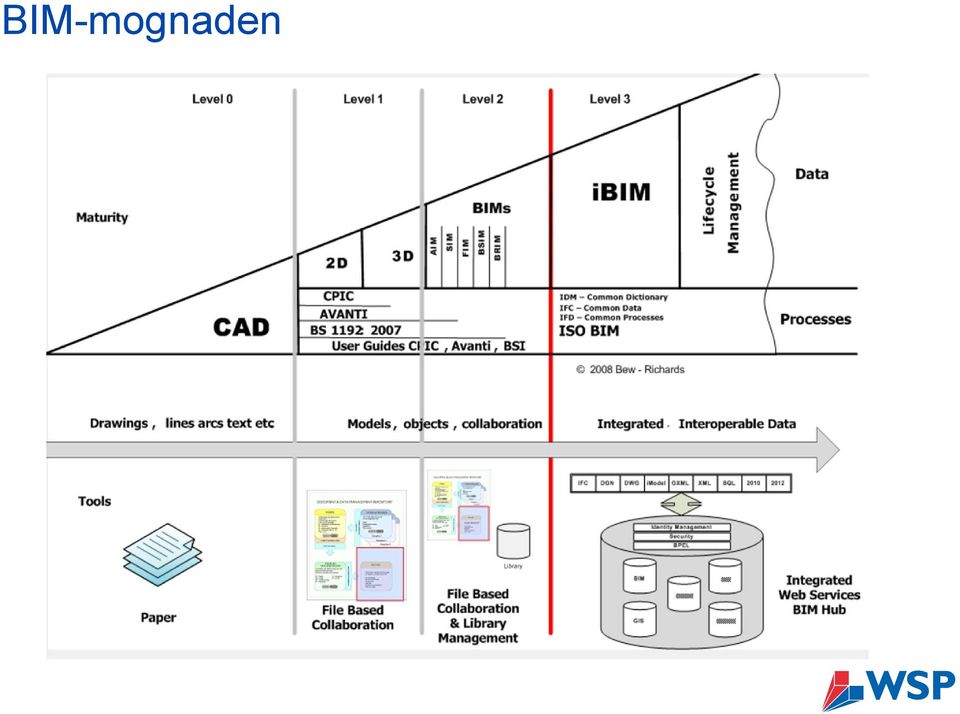

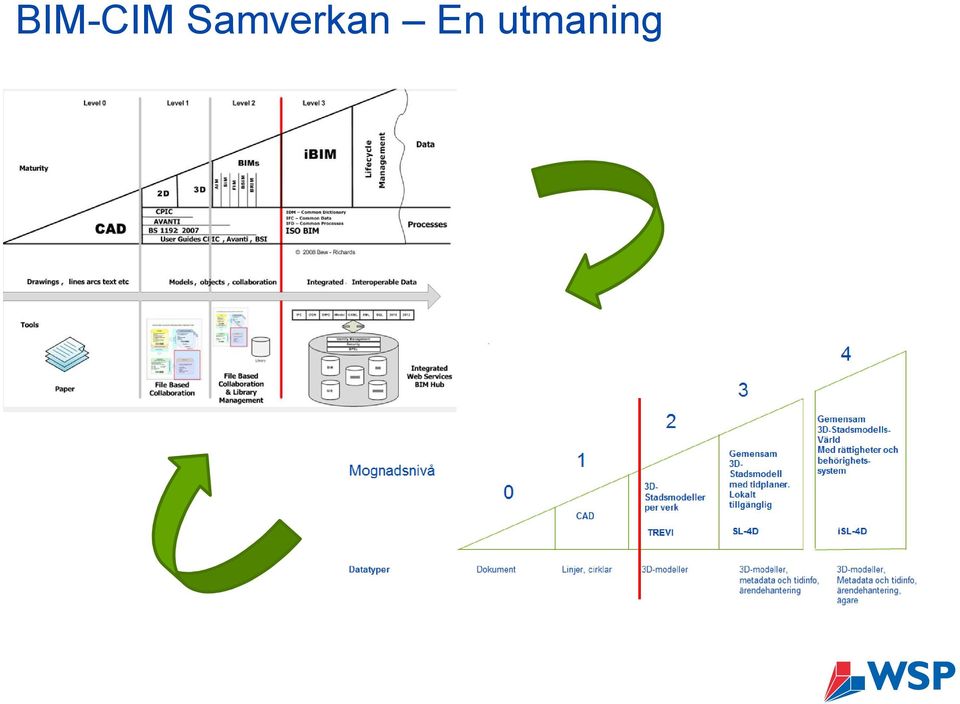

18 BIM-mognaden

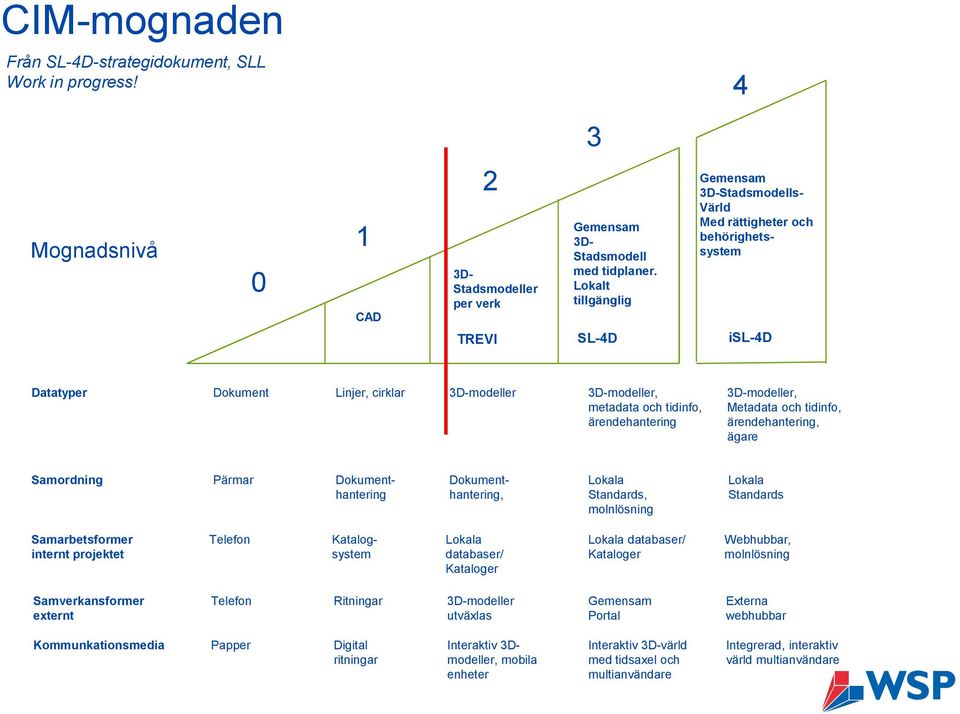

19 CIM-mognaden Från SL-4D-strategidokument, SLL Work in progress! 4 3 Mognadsnivå 0 1 CAD 2 3D- Stadsmodeller per verk Gemensam 3D- Stadsmodell med tidplaner. Lokalt tillgänglig Gemensam 3D-Stadsmodells- Värld Med rättigheter och behörighetssystem TREVI SL-4D isl-4d Datatyper Dokument Linjer, cirklar 3D-modeller 3D-modeller, metadata och tidinfo, ärendehantering 3D-modeller, Metadata och tidinfo, ärendehantering, ägare Samordning Pärmar Dokumenthantering Dokumenthantering, Lokala Standards, molnlösning Lokala Standards Samarbetsformer internt projektet Telefon Katalogsystem Lokala databaser/ Kataloger Lokala databaser/ Kataloger Webhubbar, molnlösning Samverkansformer externt Telefon Ritningar 3D-modeller utväxlas Gemensam Portal Externa webhubbar Kommunkationsmedia Papper Digital ritningar Interaktiv 3Dmodeller, mobila enheter Interaktiv 3D-värld med tidsaxel och multianvändare Integrerad, interaktiv värld multianvändare

20 BIM-CIM Samverkan En utmaning
