1 Utdrag ur: VV Publikation 2004:80 Vägar och gators utformning Vägmärken

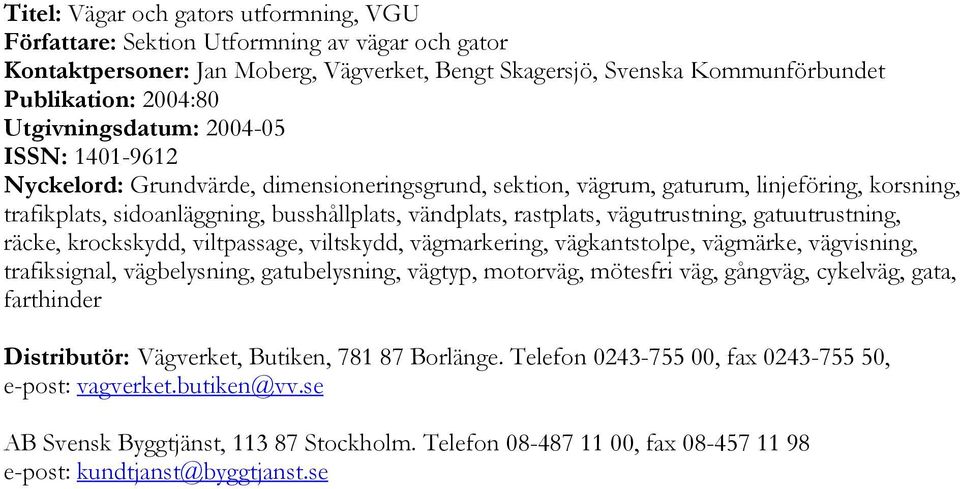

2 Titel: Vägar och gators utformning, VGU Författare: Sektion Utformning av vägar och gator Kontaktpersoner: n Moberg, Vägverket, Bengt Skagersjö, Svenska Kommunförbundet Publikation: 2004:80 Utgivningsdatum: ISSN: Nyckelord: Grundvärde, dimensioneringsgrund, sektion, vägrum, gaturum, linjeföring, korsning, trafikplats, sidoanläggning, busshållplats, vändplats, rastplats, vägutrustning, gatuutrustning, räcke, krockskydd, viltpassage, viltskydd, vägmarkering, vägkantstolpe, vägmärke, vägvisning, trafiksignal, vägbelysning, gatubelysning, vägtyp, motorväg, mötesfri väg, gångväg, cykelväg, gata, farthinder Distributör: Vägverket, Butiken, Borlänge. Telefon , fax , e-post: vagverket.butiken@vv.se AB Svensk Byggtjänst, Stockholm. Telefon , fax e-post: kundtjanst@byggtjanst.se

3 VÄGMÄRKEN Innehåll VÄGMÄRKEN Allmänt om vägmärken Inledning Författningar Förteckning över vägmärken och tilläggstavlor Publikationer Vägutrustningsplaner Vägutrustningsplan Trafikanordningsplan Vägvisningsplan Lokala trafikföreskrifter, hastigheter och andra regleringar Placering av samt storlekar på vägmärken Placering Placering i höjd- och sidled Inbördes placering Storlek på vägmärken Vägmärken och deras inpassning i väg- och gatumiljön Utgångspunkt Vägen och gatan är arkitektur Analys Projektering Varningsmärken Allmänt Siktavstånd Kommentarer till vissa märken Förbudsmärken Allmänt Kommentarer till vissa förbudsmärken Påbudsmärken Allmänt Kommentarer till vissa påbudsmärken Anvisningsmärken Allmänt Kommentarer till vissa anvisningsmärken Lokaliseringsmärken för vägvisning Allmänt Planering Vägvisningsprinciper Placering av lokaliseringsmärken Färgsättning Texter Textstorlek Blandning av textstorlekar Språkbruk Förkortningar VGU VV publikation 2004:

4 VÄGMÄRKEN 8.7 Symboler Infogade symbolers storlek Riktningspilar "Uppfällningsmetoden" Exempel på utformning och användning av lokaliseringsmärken Upplysning om körfält Körfältsvägvisare Tillämpning Vägnummer Vägvisning till orter Vägvisning till lokala mål Omledning Allmänt Kommentarer till vissa lokaliseringsmärken för vägvisning Omställbara vägmärken Inledning Definitioner Användningsområden Allmänt Indelning och regelverk som styr användningen Användning av upplysningsmärken Projekteringsgång Inventering och analys Precisering av syfte Effekter och lönsamhet Funktionella krav och utformning Tekniska krav Placering Genomförandeplan Meddelandestandard på upplysningsmärken Grundprinciper Skyltlayout Uppbyggnad av meddelanden Exempel på upplysningsmärken med infogade vägmärken Exempel på upplysningsmärken utan infogat vägmärke Bestämning av skyltstorlek Fristående vägmärken Vägmärken som är infogade i upplysningsmärken Körfältssignaler Vägmärken som är integrerade i skylthus för körfältssignaler Textstorlek på upplysningsmärken Färgsättning Lysande vägmärken Övriga vägmärken Växelvis blinkande gult ljus Placering i sektion VGU VV publikation 2004:

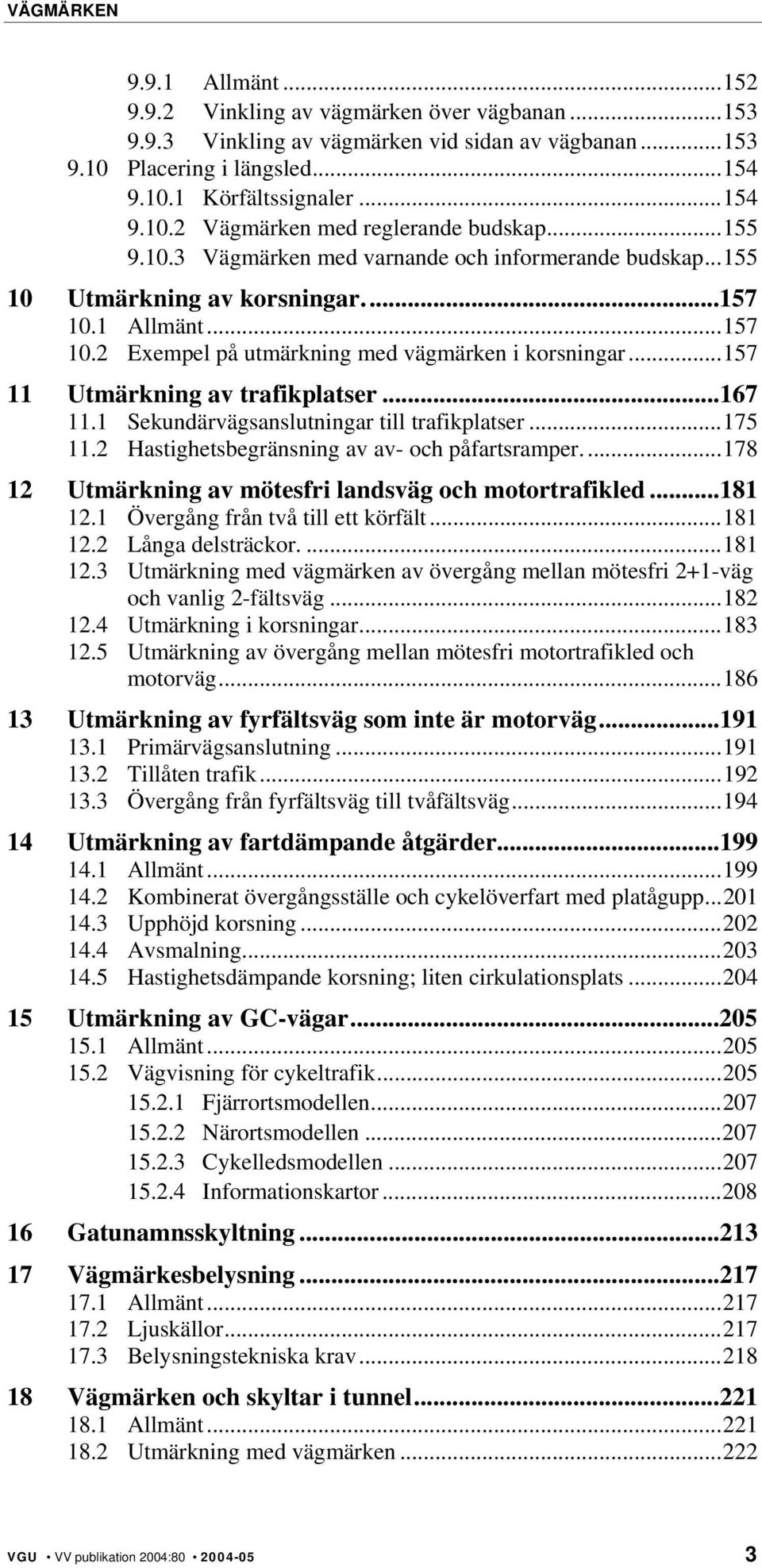

5 VÄGMÄRKEN Allmänt Vinkling av vägmärken över vägbanan Vinkling av vägmärken vid sidan av vägbanan Placering i längsled Körfältssignaler Vägmärken med reglerande budskap Vägmärken med varnande och informerande budskap Utmärkning av korsningar Allmänt Exempel på utmärkning med vägmärken i korsningar Utmärkning av trafikplatser Sekundärvägsanslutningar till trafikplatser Hastighetsbegränsning av av- och påfartsramper Utmärkning av mötesfri landsväg och motortrafikled Övergång från två till ett körfält Långa delsträckor Utmärkning med vägmärken av övergång mellan mötesfri 2+1-väg och vanlig 2-fältsväg Utmärkning i korsningar Utmärkning av övergång mellan mötesfri motortrafikled och motorväg Utmärkning av fyrfältsväg som inte är motorväg Primärvägsanslutning Tillåten trafik Övergång från fyrfältsväg till tvåfältsväg Utmärkning av fartdämpande åtgärder Allmänt Kombinerat övergångsställe och cykelöverfart med platågupp Upphöjd korsning Avsmalning Hastighetsdämpande korsning; liten cirkulationsplats Utmärkning av GC-vägar Allmänt Vägvisning för cykeltrafik Fjärrortsmodellen Närortsmodellen Cykelledsmodellen Informationskartor Gatunamnsskyltning Vägmärkesbelysning Allmänt Ljuskällor Belysningstekniska krav Vägmärken och skyltar i tunnel Allmänt Utmärkning med vägmärken VGU VV publikation 2004:

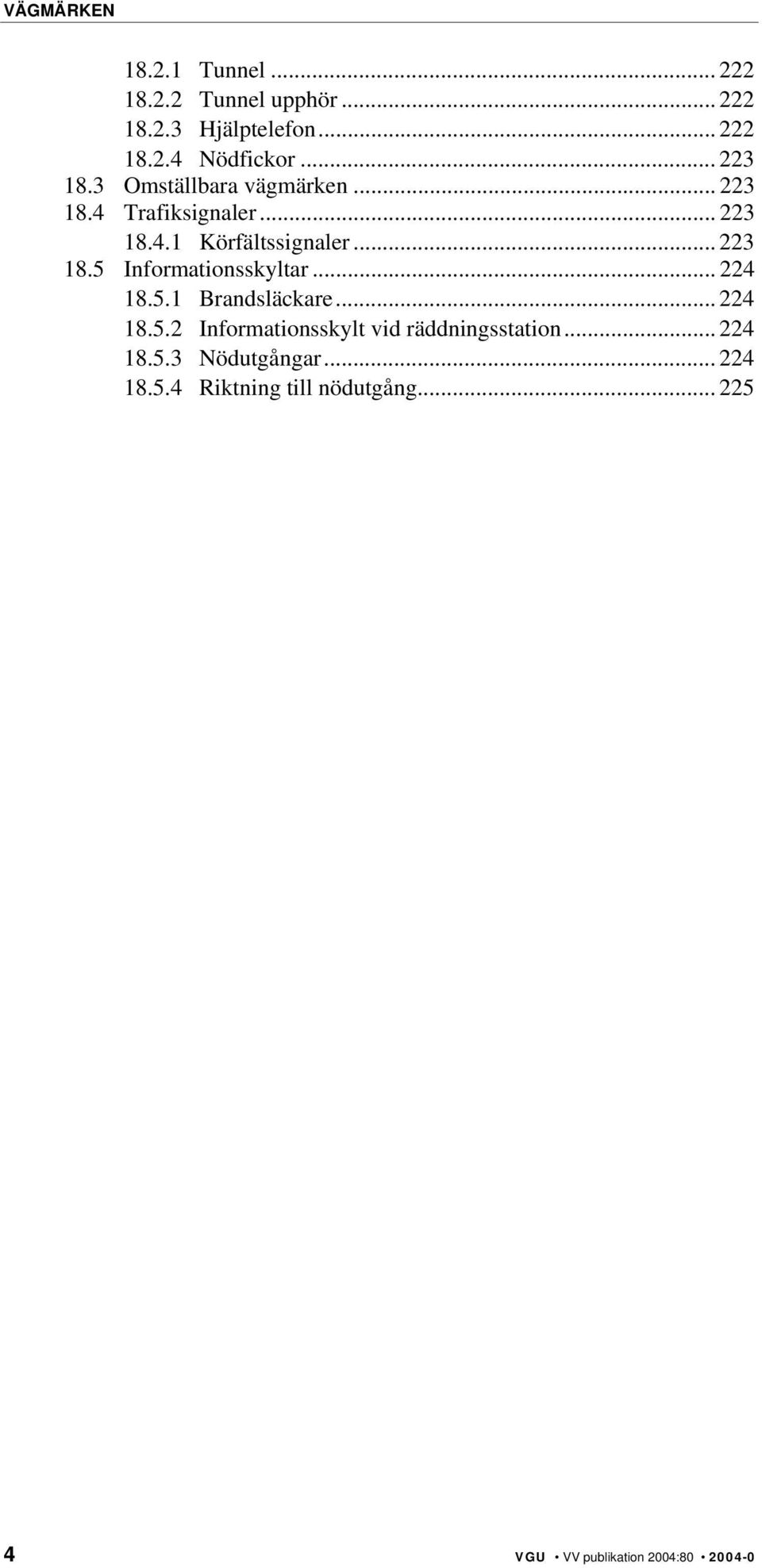

6 VÄGMÄRKEN Tunnel Tunnel upphör Hjälptelefon Nödfickor Omställbara vägmärken Trafiksignaler Körfältssignaler Informationsskyltar Brandsläckare Informationsskylt vid räddningsstation Nödutgångar Riktning till nödutgång VGU VV publikation 2004:

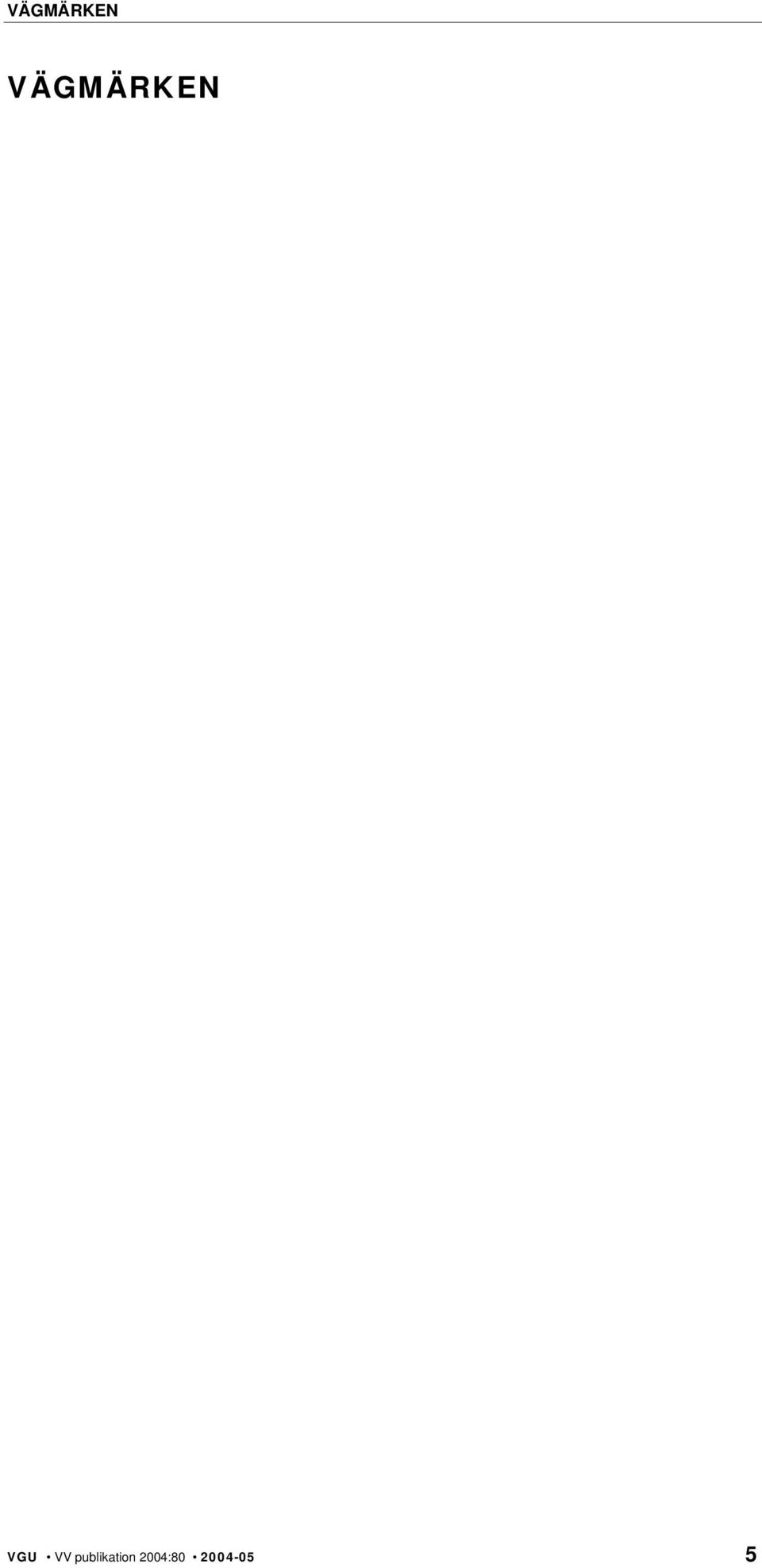

7 VÄGMÄRKEN VÄGMÄRKEN VGU VV publikation 2004:

8

9 1 Allmänt om vägmärken 1.1 Inledning Delen Vägmärken behandlar användningen av vägmärken generellt och i olika situationer. Generellt gäller att de olika kapitlen ger råd, tips och rekommendationer om användningen. Normalt finns inte författningstext eller föreskrifter som meddelats med stöd av författningar redovisade här. I de flesta situationer måste de redovisade exemplen ses som just exempel, och de kan tillämpas som de redovisas eller justeras efter rådande förhållanden. Det finns naturligtvis också utformningar och situationer som inte finns exemplifierade i de olika kapitlen. I sådana fall kan kanske något näraliggande exempel utgöra underlag för val och användning av vägmärken och eventuella andra trafikanordningar. Vägmarkeringar finns i VGU del Vägmarkeringar och vägkantsutmärkning och är normalt inte intagna i de typexempel på användning av vägmärken som redovisas här. I några fall finns dock vägmarkeringar medtagna men då endast för att förtydliga exemplet eller om det finns en koppling mellan vägmärke och vägmarkering. Det är sålunda viktigt att utformning och placering av vägmarkeringar sker med delen Vägmarkeringar och vägkantsutmärkning som underlag. 1.2 Författningar Vägmärkenas utformning och innebörd samt trafikregler som är kopplade till vägmärkena finns i Svensk Författningssamling, SFS och i Vägverkets författningar, VVFS, som utfärdats med stöd av bestämmelser i SFS. De författningar som ger de grundläggande bestämmelserna för vägmärken och deras användning är: Vägmärkesförordningen (1978:1001), VMF, Trafikförordningen (1998:1276) TrF, Vägverkets författningssamling, VVFS Vägmärkesförordningen, VMF avser anvisningar för trafik på väg och i terräng genom vägmärken, trafiksignaler, vägmarkeringar, säkerhetsanordningar vid järnvägs- eller spårvägskorsningar, tecken av polisman eller andra trafikanvisningar. Trafikförordningen, TrF innehåller bestämmelser för trafik på väg och i terräng. Vägverkets författningssamling, VVFS, ger ytterligare föreskrifter om vägmärken och andra anordningar enligt VMF med stöd av 83 VMF. VGU VV publikation 2004:

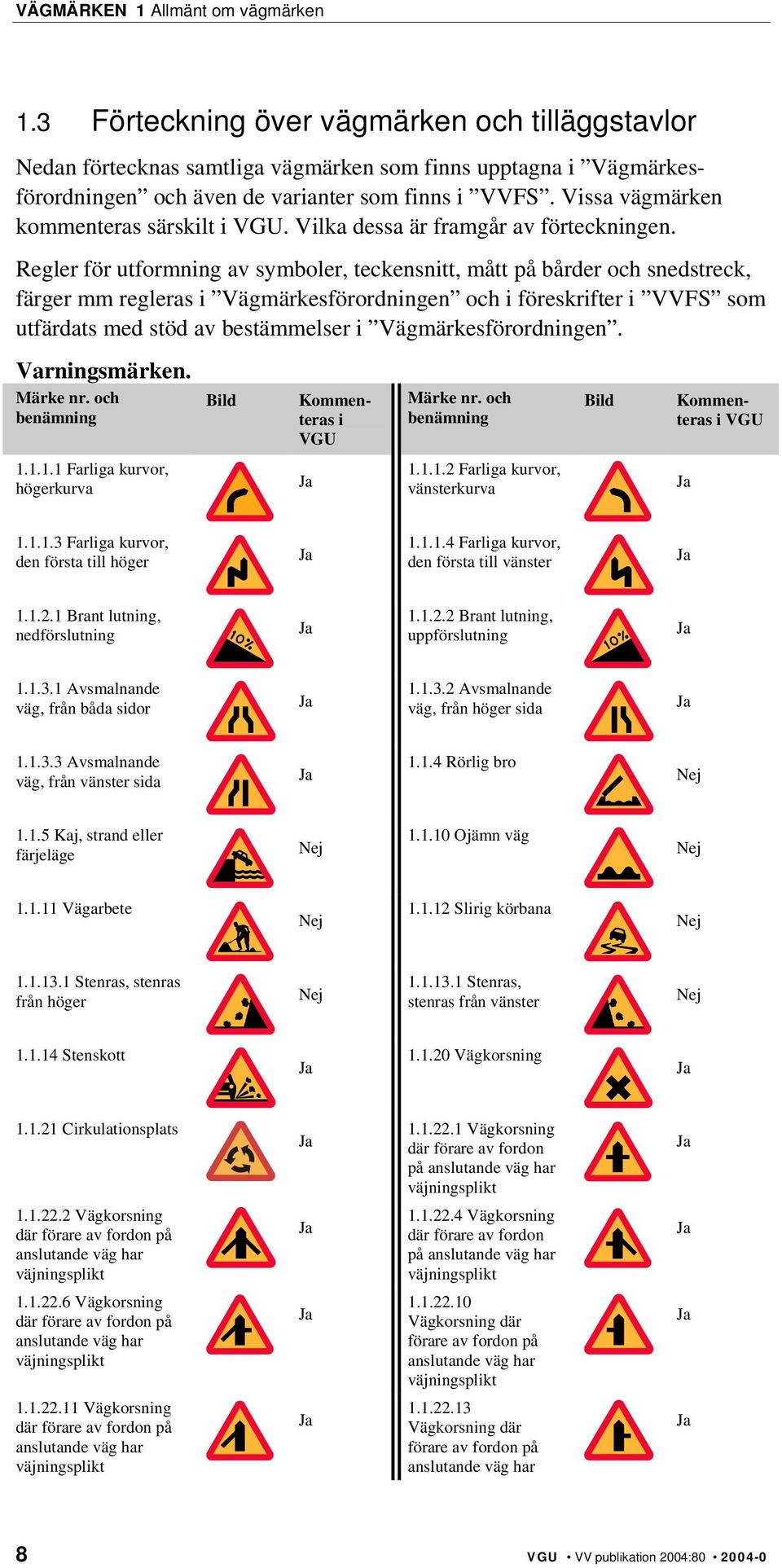

10 1.3 Förteckning över vägmärken och tilläggstavlor Nedan förtecknas samtliga vägmärken som finns upptagna i Vägmärkesförordningen och även de varianter som finns i VVFS. Vissa vägmärken kommenteras särskilt i VGU. Vilka dessa är framgår av förteckningen. Regler för utformning av symboler, teckensnitt, mått på bårder och snedstreck, färger mm regleras i Vägmärkesförordningen och i föreskrifter i VVFS som utfärdats med stöd av bestämmelser i Vägmärkesförordningen. Varningsmärken. i VGU i VGU Farliga kurvor, högerkurva Farliga kurvor, vänsterkurva Farliga kurvor, den första till höger Farliga kurvor, den första till vänster Brant lutning, nedförslutning Brant lutning, uppförslutning Avsmalnande väg, från båda sidor Avsmalnande väg, från höger sida Avsmalnande väg, från vänster sida Rörlig bro Kaj, strand eller färjeläge Ojämn väg Vägarbete Slirig körbana Stenras, stenras från höger Stenras, stenras från vänster Stenskott Vägkorsning Cirkulationsplats Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Vägkorsning där förare av fordon på anslutande väg har 8 VGU VV publikation 2004:

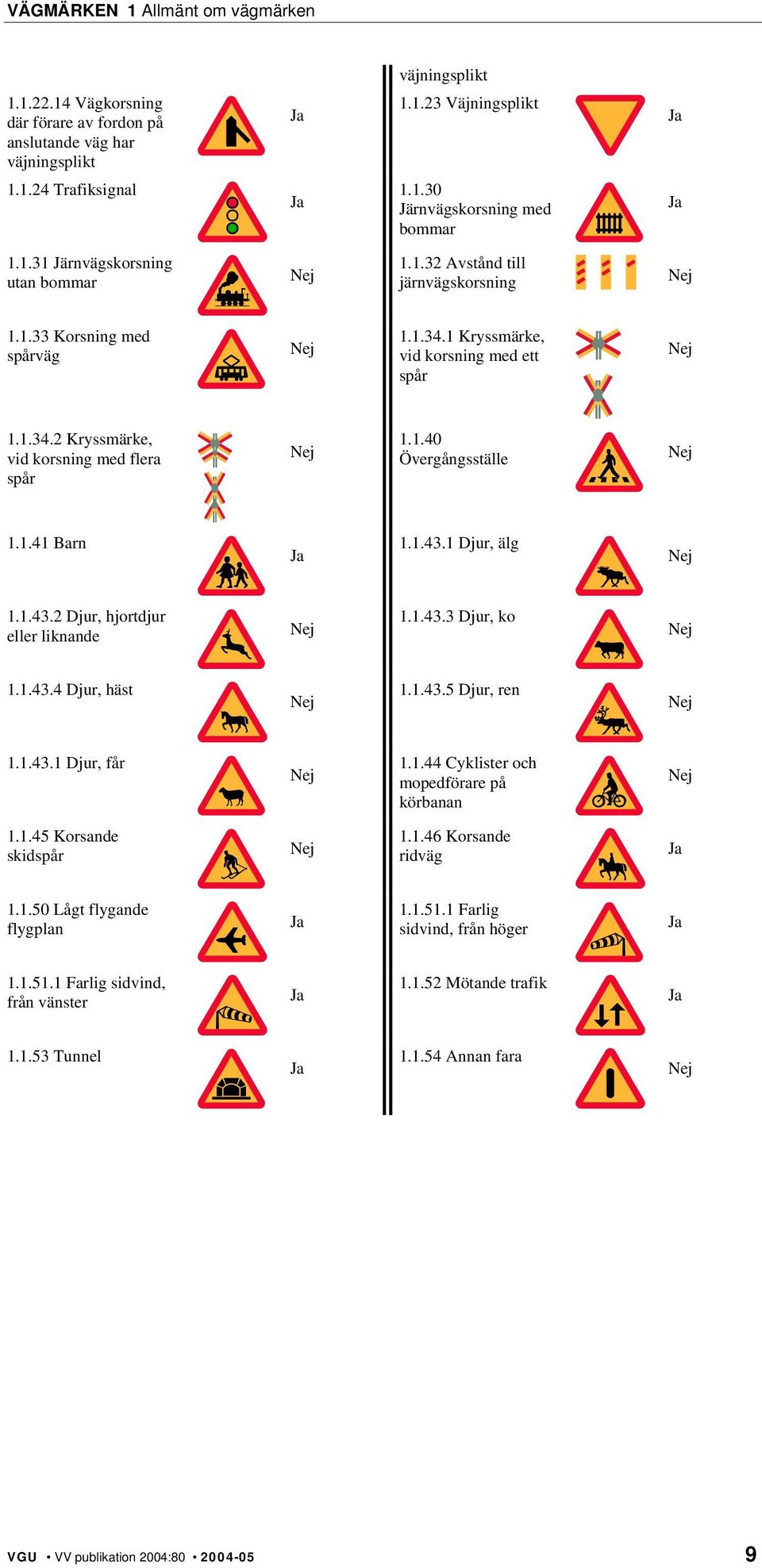

11 väjningsplikt Vägkorsning där förare av fordon på anslutande väg har väjningsplikt Väjningsplikt Trafiksignal Järnvägskorsning med bommar Järnvägskorsning utan bommar Avstånd till järnvägskorsning Korsning med spårväg Kryssmärke, vid korsning med ett spår Kryssmärke, vid korsning med flera spår Övergångsställe Barn Djur, älg Djur, hjortdjur eller liknande Djur, ko Djur, häst Djur, ren Djur, får Cyklister och mopedförare på körbanan Korsande skidspår Korsande ridväg Lågt flygande flygplan Farlig sidvind, från höger Farlig sidvind, från vänster Mötande trafik Tunnel Annan fara VGU VV publikation 2004:

12 Förbudsmärken i VGU Märke nr. i VGU Förbud mot fordonstrafik Förbud mot infart med fordon Förbud mot trafik med motordrivet fordon Förbud mot trafik med motordrivet fordon som har flera hjul än två Förbud mot trafik med motorcykel och moped klass I Förbud mot trafik med motordrivet fordon med tillkopplad släpvagn Förbud mot trafik med lastbil Förbud mot trafik med traktor och motorredskap Förbud mot cykel- och mopedtrafik Förbud mot mopedtrafik Förbud mot trafik med hästfordon Förbud mot ridning Förbud mot gångtrafik Förbud mot trafik med terrängfordon Begränsad fordonsbredd Begränsad fordonshöjd Begränsad bruttovikt på fordon Begränsat axeltryck Minsta avstånd mellan motordrivna fordon Begränsad längd på fordon eller fordonståg Begränsad bruttovikt på fordon eller fordonståg eller bärighetsklass på väg Begränsat boggitryck Förbud att parkera fordon Förbud att stanna och parkera fordon Stopp vid vägkorsning eller järnvägskorsning Stopp vid tull Stopp Skyldighet att lämna företräde för mötande fordon Förbud mot högersväng Förbud mot vänstersväng Förbud mot vändning på väg (Usväng) Omkörning förbjuden 10 VGU VV publikation 2004:

13 Omkörning med lastbil förbjuden Begränsad hastighet Förbud mot fordon lastade med farligt gods Slut på omkörningsförbud Slut på omkörningsförbud för lastbil Zon med förbud att parkera fordon Slut på zon med förbud att parkera fordon Påbudsmärken i VGU i VGU Påbjuden körriktning, höger Påbjuden körriktning, vänster Påbjuden körriktning, rakt fram Påbjuden körriktning, högersväng Påbjuden körriktning, vänstersväng Påbjuden körriktning, rakt fram eller högersväng Påbjuden körriktning, rakt fram eller vänstersväng Påbjuden körriktning, högereller vänstersväng Påbjuden körbana, höger Påbjuden körbana, vänster Påbjuden körbana, höger eller vänster Cirkulationsplats Påbjuden gångbana Påbjuden cykel- och mopedbana (moped klass II) Påbjuden cykel- och mopedbana, gemensam bana (moped klass II) Påbjuden gångbana och cykeloch mopedbana (moped klass II) Påbjuden ridväg Påbjuden led för terrängfordon Början på körfält för fordon i linjetrafik m.fl Slut på körfält för fordon i linjetrafik m.fl. VGU VV publikation 2004:

14 Anvisningsmärken i VGU i VGU Motorväg Motorväg upphör Motortrafikled Motortrafikled upphör Huvudled Huvudled upphör Lågfartsväg Lågfartsväg upphör Gårdsgata Gårdsgata upphör Enkelriktad trafik Gågata Gågata upphör Tättbebyggt område upphör Tättbebyggt område Rekommenderad högsta hastighet Rekommenderad högsta hastighet upphör Skyldighet för mötande fordon att lämna företräde Återvändsväg Övergångsställe Mötesplats Parkering Taxistation Anvisning om föreskriven färdväg för cyklister och mopedförare (moped klass I), stora svängen 12 VGU VV publikation 2004:

15 Lokaliseringsmärken för vägvisning i VGU Orienteringstavla Tabellvägvisare Upplysning om körfält före vägkorsning Upplysning om körfält, sammanvävning Upplysning om körfält, körfält upphör Orienteringstavla vid förbjuden vänstersväng Vägvisare för allmän väg Vägvisare till motorväg och motortrafikled Vägvisare till lokalt mål i tätort Vägvisare för enskild väg Vägvisare till inrättning m.m Körfältsvägvisare Förberedande upplysning om avfart från motorväg eller motortrafikled Förberedande upplysning om avfart från annan väg än motorväg eller motortrafikled Avfartsvisare VGU VV publikation 2004:

16 Lastbil Personbil Buss Flygfält Färja Ortnamnsmärke Vägnummermärke, europaväg Vägnummermärke, andra riksvägar än europavägar samt länsvägar med nummer Vägnummermärke, vägvisning fram till numrerad väg Vägnummermärke vid omledning av trafiken Avståndstavla Lokaliseringsmärke för farligt gods 14 VGU VV publikation 2004:

17 Lokaliseringsmärken för gång- cykelvägar i VGU i VGU Märke Märke för för trafikantslag, trafikantslag, gående cykel- och mopedtrafik Märke för trafikantslag, rörelsehindrade Orienteringstavlor Vägvisare Avståndstavla Ortnamnsmärke Cykelledsmärke Lokaliseringsmärken för upplysning om allmänna inrättningar m.m. i VGU i VGU Post Teleanläggning, telefonautomat Radiostation för vägtrafikinformation VGU VV publikation 2004:

18 Lokaliseringsmärken för upplysning om serviceanläggningar m.m. i VGU i VGU Informationstavlor, informationsställe Bensinstation Verkstad Servering Restaurang Hotell Rastplats Toalett Första hjälpen Industriområde Vandrarhem Stugby Uppställningsplats för husvagnar Campingplats Badplats Sevärdhet Friluftsområde Vandringsled Stollift Släplift Försäljningsställe för fiskekort Golfbana 16 VGU VV publikation 2004:

19 Tilläggstavlor Komme n-teras i VGU Kommen -teras i VGU Vägsträckas Vägsträckas längd längd med början vid med början bortom märket märket Avstånd till Avstånd till stoppskyldig-het Fri bredd Totalvikt Klockslag Parkeringsförbud under viss tid Utsträckning Utsträckning av av förbud att stanna förbud att stanna eller parkera, slutar eller parkera, gäller på båda sidor om märket Utsträckning Utsträckning av av särskilt anordnad förbud att stanna parkeringsplats, eller parkera, gäller gäller på båda sidor åt det håll pilen om märket visar Utsträckning Utsträckning av av särskilt anordnad särskilt anordnad parkeringsplats, parkeringsplats, gäller åt det håll pilen slutar visar Uppställning av fordon Uppställning av fordon Symboltavla för visst fordonsslag eller trafikantgrupp, tunga, höga eller Uppställning av fordon Uppställning av fordon Symboltavla för visst fordonsslag eller trafikantgrupp, tunga, höga eller långa VGU VV publikation 2004:

20 långa fordon Symboltavla för visst fordonsslag eller trafikantgrupp, rörelsehindrade Symboltavla för visst fordonsslag eller trafikantgrupp, cykel Symboltavla för visst fordonsslag eller trafikantgrupp, personbil Symboltavla för visst fordonsslag eller trafikantgrupp, buss Symboltavla för visst fordonsslag eller trafikantgrupp, husvagn fordon Symboltavla för visst fordonsslag eller trafikantgrupp, motorcykel Symboltavla för visst fordonsslag eller trafikantgrupp, personbil Symboltavla för visst fordonsslag eller trafikantgrupp, buss Symboltavla för visst fordonsslag eller trafikantgrupp, husvagn Symboltavla för visst fordonsslag eller trafikantgrupp, bil med husvagn Parkering Symboltavla för med begränsning, visst fordonsslag parkering under viss eller trafikantgrupp, tid, bil med husvagn Farans art, Farans art, svag vägkant eller korsande timmerväg hög körbanekant Farans art, livsfarlig ledning Riktningsangivelse Riktningsangivelse Riktningsangivelse Riktningsangivelse Riktningsangivelse 18 VGU VV publikation 2004:

21 Riktningsangivels e Riktningsangivels e Riktningsangivels e Riktningsangivels e Riktningsangivels e Riktningsangivelse Riktningsangivelse Riktningsangivelse Riktningsangivelse Riktningsangivelse Riktningsangivels e Nedsatt syn Nedsatt hörsel Flervägsstopp Trafik i Huvudleds båda riktningarna på fortsättning i cykel- och korsning mopedbana (moped klass II) VGU VV publikation 2004:

22 1.4 Publikationer Inom ämnesområdet vägmärken finns ett stort antal publikationer utgivna i form av handböcker, utredningar, forskningsrapporter, mm. Det är inte möjligt att här redovisa alla dessa publikationer, så följande urval är sådana handböcker och rapporter som kan vara särskilt värdefulla att ta del av vid projektering och vid upprättande av vägutrustningsplaner. Regler om vägmärken och trafik, RVT. RVT återger författningstext inom området vägmärken och trafik samt närmare föreskrifter som utfärdats av dåvarande Trafiksäkerhetsverket och i viss omfattning även Vägverket. RVT har under en längre tid inte hållits ajour och utgör därför inte en komplett redovisning av gällande författningar och föreskrifter. De flesta föreskrifter som finns i RVT är dock inte upphävda eller ersatta och har därför fortfarande giltighet. Huruvida RVT skall uppdateras eller ersättas med någon annan publikation är ännu inte beslutat. Vägvisningsplan för Sverige, VPS. Vägvisningsplan för Sverige innehåller fjärrorter, knutpunkter och närorter som skall finnas medtagna i vägvisningen längs riksvägarna och länsvägarna i nummergruppen Handbok VÄGMÄRKEN, Vägverkets Publikation 2002:160. Handbok VÄGMÄRKEN är avsedd att ge råd och stöd vid tillämpningen av vägmärkesförordningen, trafikförordningen och andra författningar och publikationer. Till vissa delar är handbok VÄGMÄRKEN och VGU delen Vägmärken lika. Handbok VÄGVISNING TILL INRÄTTNINGAR OCH SERVICE- ANLÄGGNINGAR SAMT REKLAM, ANSLAG OCH INFORMATION, Vägverkets Publikation 2003:19. Handboken innehåller rekommendationer om vägvisning och skyltning till inrättningar och serviceanläggningar samt reklam, anslag och information på vägar där staten svarar för väghållningen. Handboken är avsedd att användas av vägverkets handläggare men också av kommuner, företag och andra som vill ansöka om vägvisning eller reklam. Handbok VÄGVISNING TILL TURISTISKT INTRESSANTA MÅL, Vägverkets Publikation 2003:20. Handboken innehåller rekommendationer om vägvisning med brunvita lokaliseringsmärken s.k. turistvägvisning på väg där staten svarar för väghållningen. Handboken riktar sig i första hand till vägverkets handläggare, men kan även användas av kommuner och den som ansöker om vägvisning. 20 VGU VV publikation 2004:
