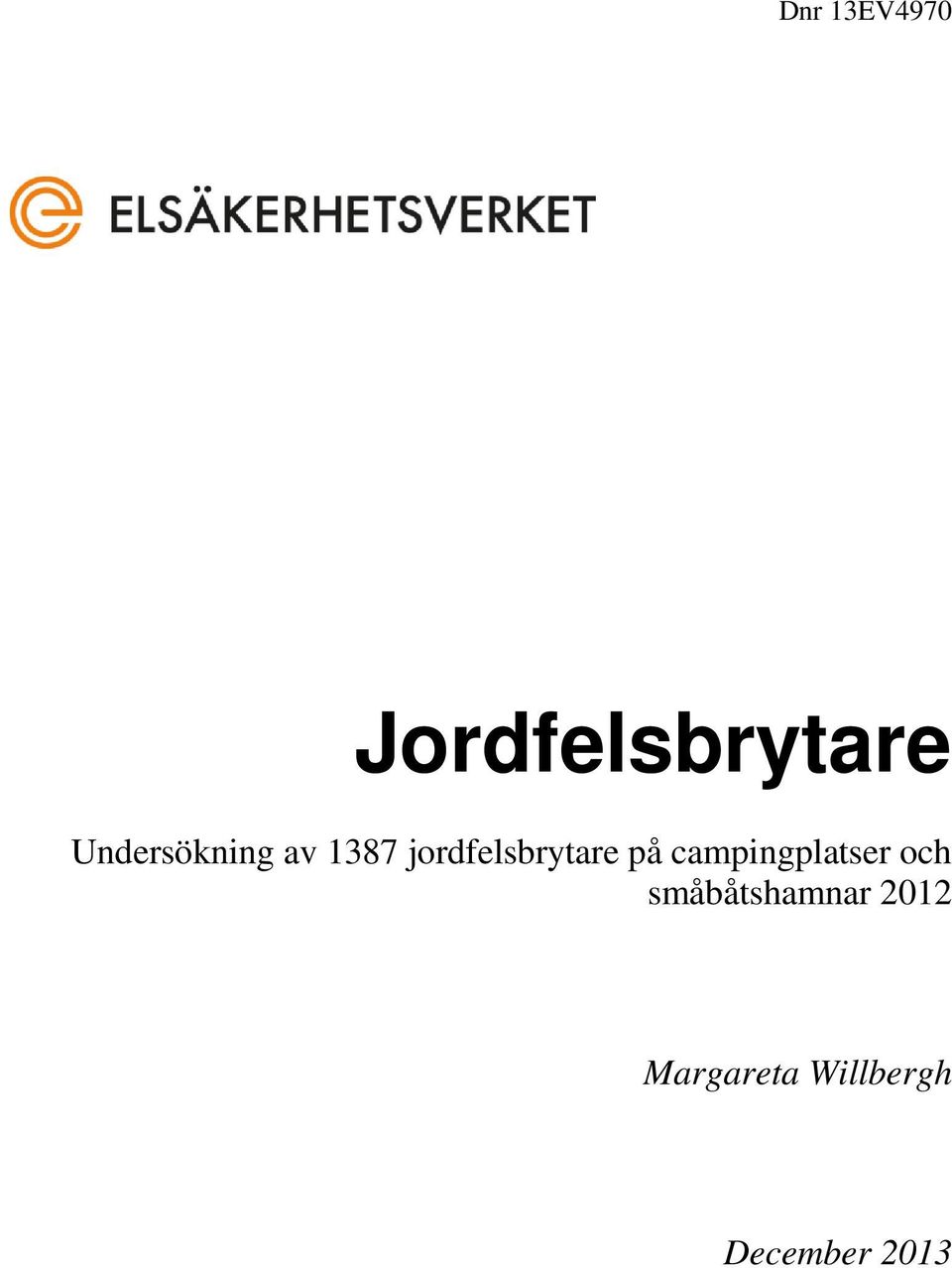

1 Dnr 13EV4970 Jordfelsbrytare Undersökning av 1387 jordfelsbrytare på campingplatser och småbåtshamnar 2012 Margareta Willbergh December 2013

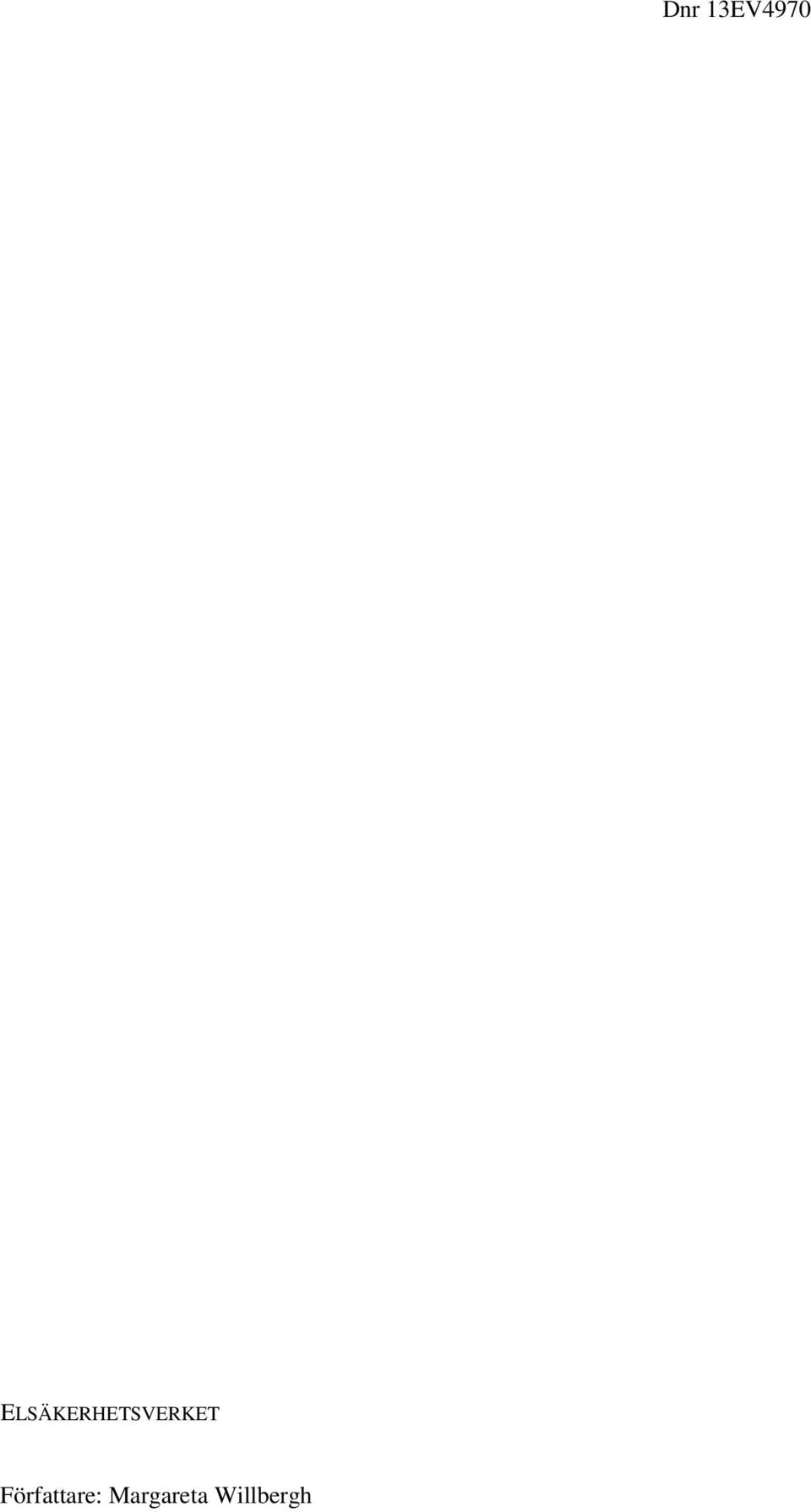

2 Dnr 13EV4970 ELSÄKERHETSVERKET Författare: Margareta Willbergh

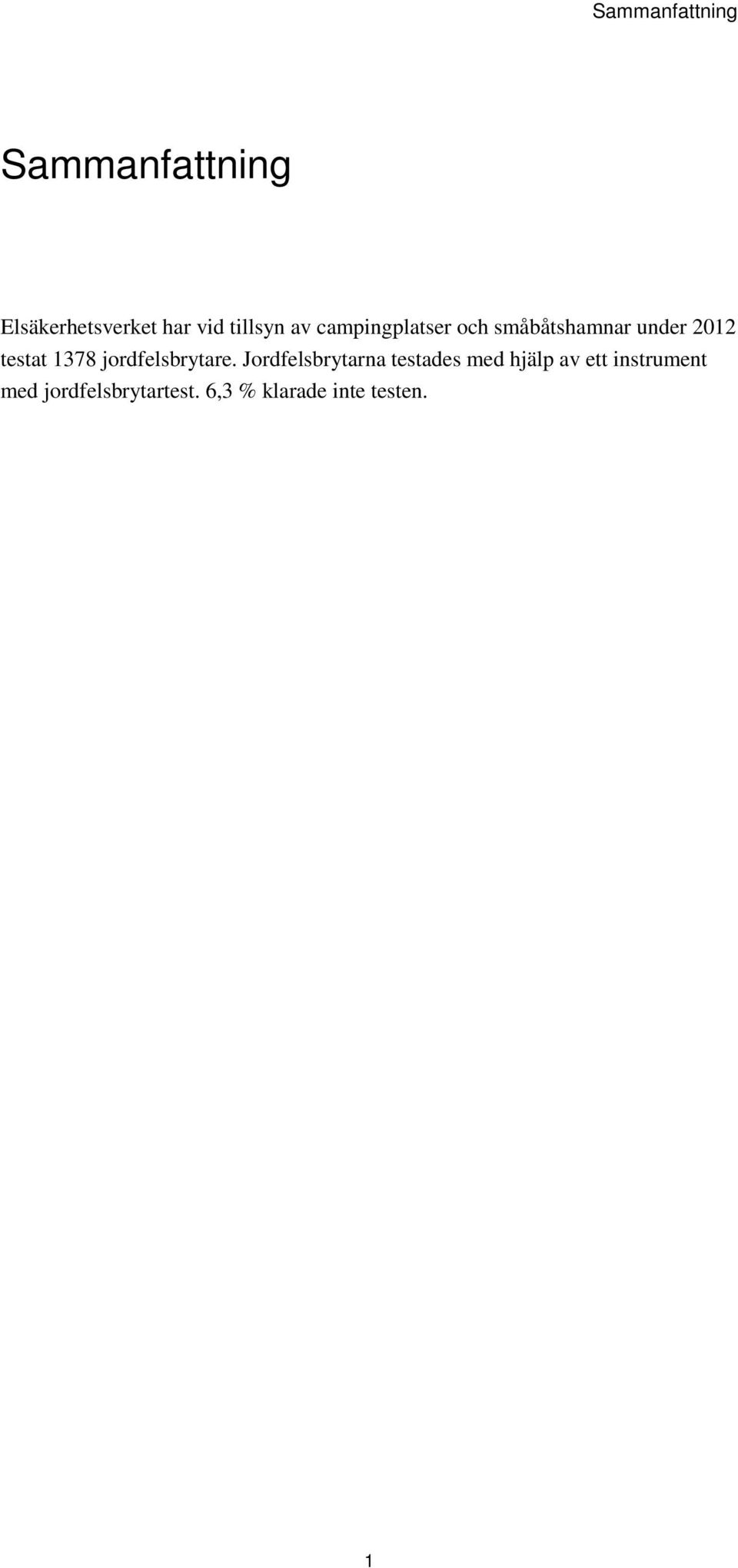

3 Sammanfattning Sammanfattning Elsäkerhetsverket har vid tillsyn av campingplatser och småbåtshamnar under 2012 testat 1378 jordfelsbrytare. Jordfelsbrytarna testades med hjälp av ett instrument med jordfelsbrytartest. 6,3 % klarade inte testen. 1

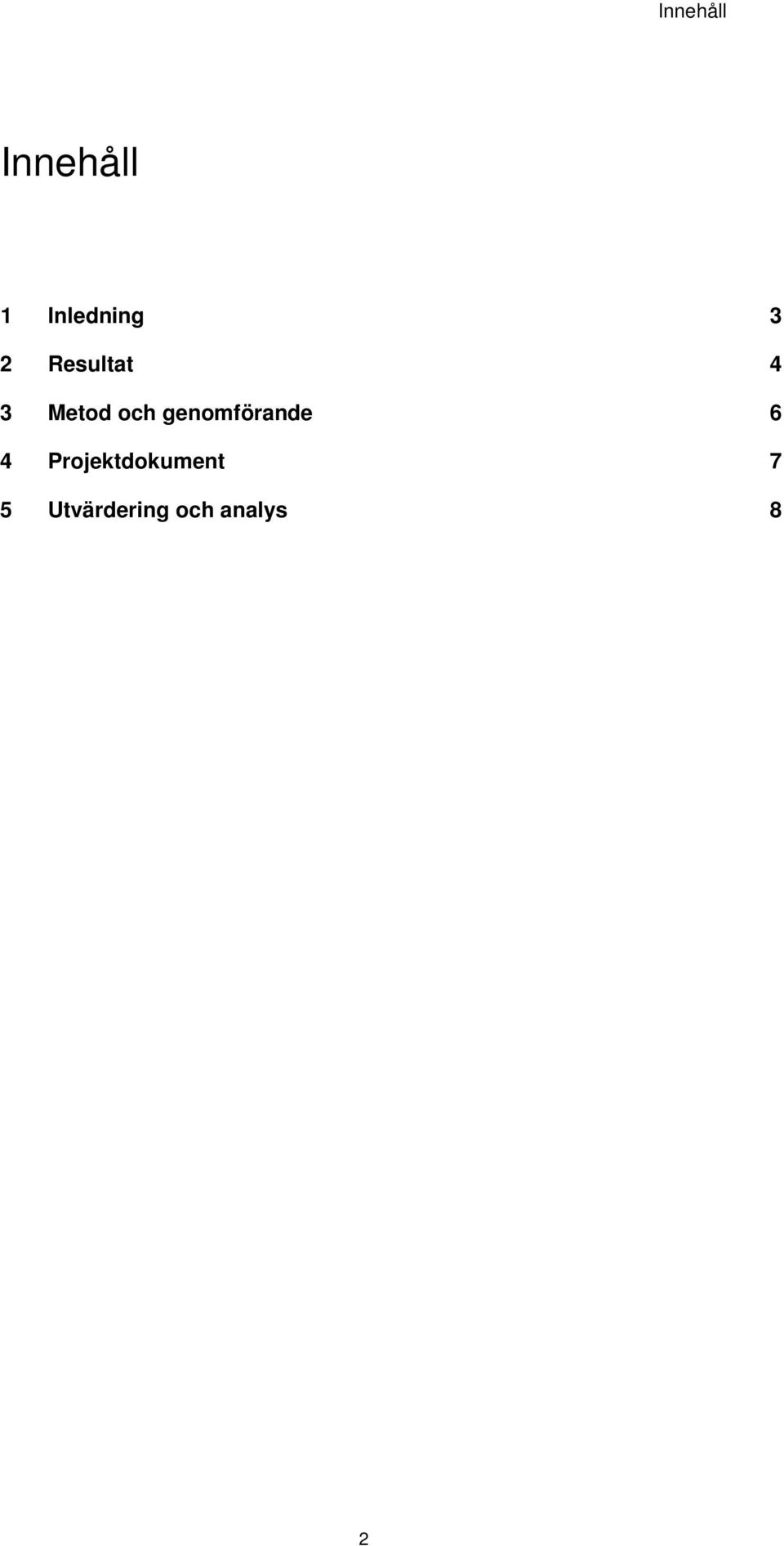

4 Innehåll Innehåll 1 Inledning 3 2 Resultat 4 3 Metod och genomförande 6 4 Projektdokument 7 5 Utvärdering och analys 8 2

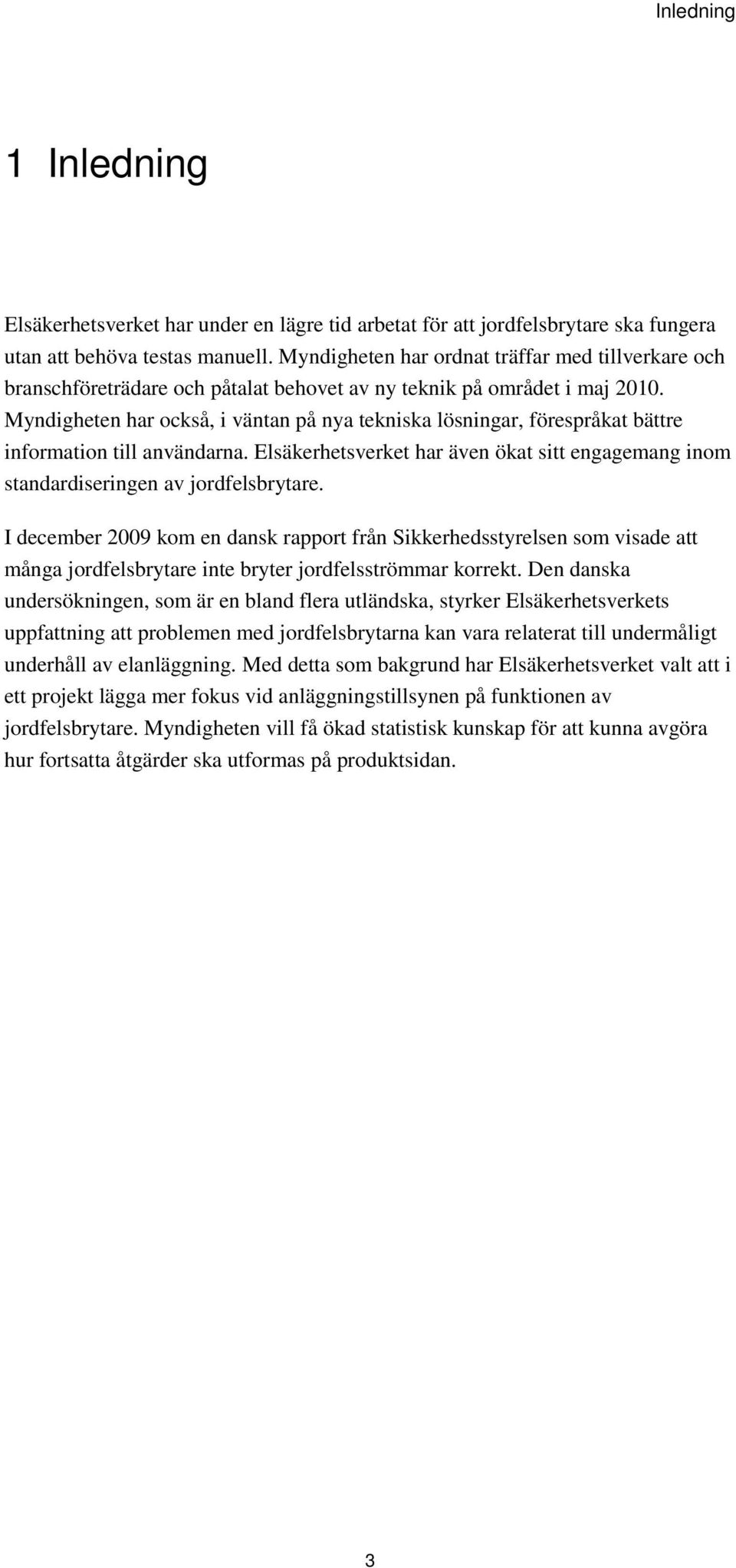

5 Inledning 1 Inledning Elsäkerhetsverket har under en lägre tid arbetat för att jordfelsbrytare ska fungera utan att behöva testas manuell. Myndigheten har ordnat träffar med tillverkare och branschföreträdare och påtalat behovet av ny teknik på området i maj Myndigheten har också, i väntan på nya tekniska lösningar, förespråkat bättre information till användarna. Elsäkerhetsverket har även ökat sitt engagemang inom standardiseringen av jordfelsbrytare. I december 2009 kom en dansk rapport från Sikkerhedsstyrelsen som visade att många jordfelsbrytare inte bryter jordfelsströmmar korrekt. Den danska undersökningen, som är en bland flera utländska, styrker Elsäkerhetsverkets uppfattning att problemen med jordfelsbrytarna kan vara relaterat till undermåligt underhåll av elanläggning. Med detta som bakgrund har Elsäkerhetsverket valt att i ett projekt lägga mer fokus vid anläggningstillsynen på funktionen av jordfelsbrytare. Myndigheten vill få ökad statistisk kunskap för att kunna avgöra hur fortsatta åtgärder ska utformas på produktsidan. 3

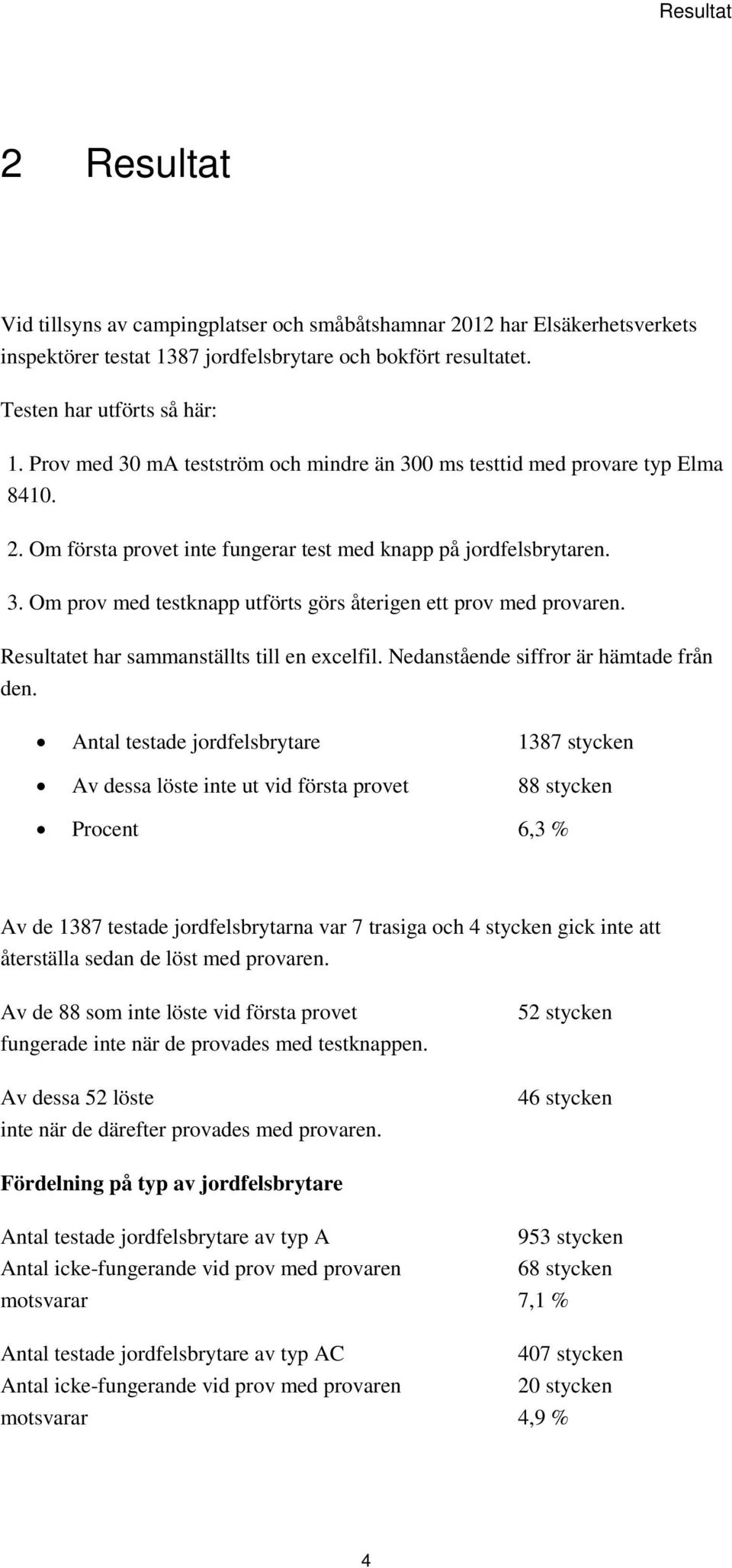

6 Resultat 2 Resultat Vid tillsyns av campingplatser och småbåtshamnar 2012 har Elsäkerhetsverkets inspektörer testat 1387 jordfelsbrytare och bokfört resultatet. Testen har utförts så här: 1. Prov med 30 ma testström och mindre än 300 ms testtid med provare typ Elma Om första provet inte fungerar test med knapp på jordfelsbrytaren. 3. Om prov med testknapp utförts görs återigen ett prov med provaren. Resultatet har sammanställts till en excelfil. Nedanstående siffror är hämtade från den. Antal testade jordfelsbrytare 1387 stycken Av dessa löste inte ut vid första provet 88 stycken Procent 6,3 % Av de 1387 testade jordfelsbrytarna var 7 trasiga och 4 stycken gick inte att återställa sedan de löst med provaren. Av de 88 som inte löste vid första provet fungerade inte när de provades med testknappen. Av dessa 52 löste inte när de därefter provades med provaren. 52 stycken 46 stycken Fördelning på typ av jordfelsbrytare Antal testade jordfelsbrytare av typ A 953 stycken Antal icke-fungerande vid prov med provaren 68 stycken motsvarar 7,1 % Antal testade jordfelsbrytare av typ AC 407 stycken Antal icke-fungerande vid prov med provaren 20 stycken motsvarar 4,9 % 4

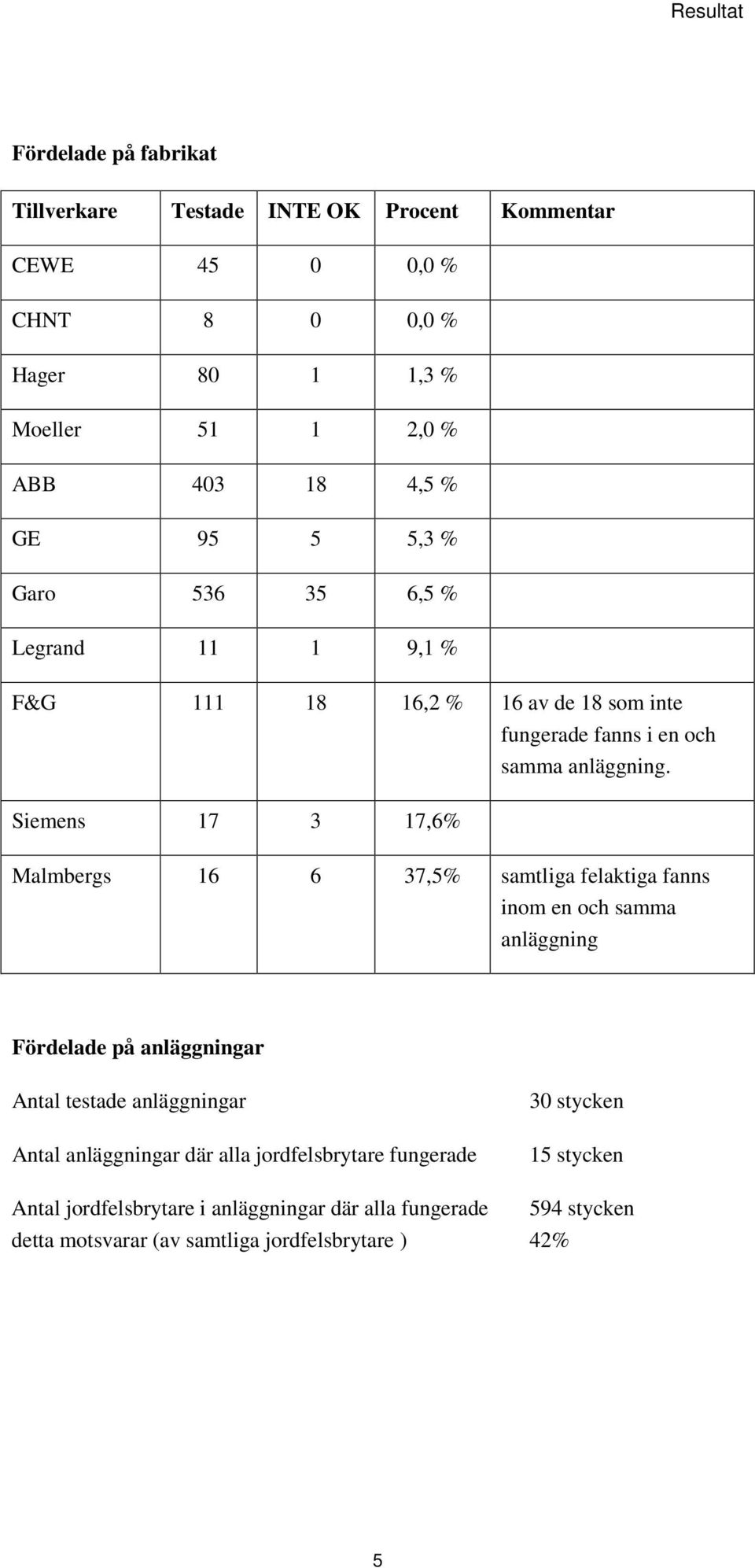

7 Resultat Fördelade på fabrikat Tillverkare Testade INTE OK Procent Kommentar CEWE ,0 % CHNT 8 0 0,0 % Hager ,3 % Moeller ,0 % ABB ,5 % GE ,3 % Garo ,5 % Legrand ,1 % F&G ,2 % 16 av de 18 som inte fungerade fanns i en och samma anläggning. Siemens ,6% Malmbergs ,5% samtliga felaktiga fanns inom en och samma anläggning Fördelade på anläggningar Antal testade anläggningar Antal anläggningar där alla jordfelsbrytare fungerade 30 stycken 15 stycken Antal jordfelsbrytare i anläggningar där alla fungerade 594 stycken detta motsvarar (av samtliga jordfelsbrytare ) 42% 5

8 Metod och genomförande 3 Metod och genomförande Projektet har bedrivits genom inom ramen för tillsynsverksamheten på avdelningen Anläggningar och installationer. Projektet Jordfelsbrytare har varit kopplat till ett projekt för tillsyn av campingplatser och småbåtshamnar. Projektorganisation Karl-Hugo Hult, projektägare Margareta Willbergh, projektledare Lars Melchert, Göran Olsson och Björn Andersson har utfört inspektionerna av campingplatser och småbåtshamnar. I dessa inspektioner ingick kontroll av jordfelsbrytare. 6

9 Projektdokument 4 Projektdokument Dokument som tillhör projektet ligger i en projektmapp på G:\Verksamhetsgemensam\Projekt\Pågående projekt. I projektet finns dessa dokument: - Projektdirektiv - Rådata jordfelsbrytartest - Sammanställning av jordfelsbrytartest - Projektrapport Jordfelsbrytarprojektet 7

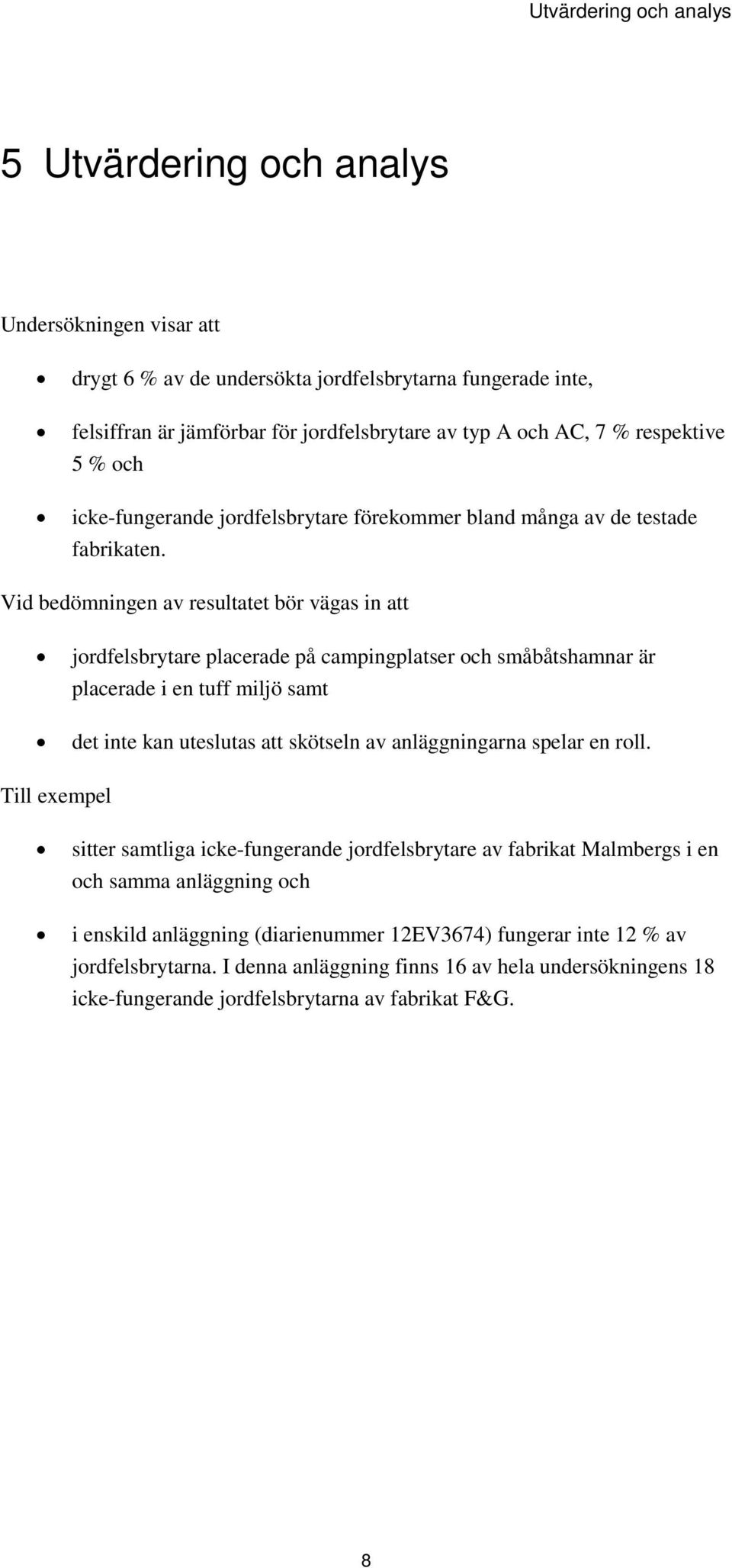

10 Utvärdering och analys 5 Utvärdering och analys Undersökningen visar att drygt 6 % av de undersökta jordfelsbrytarna fungerade inte, felsiffran är jämförbar för jordfelsbrytare av typ A och AC, 7 % respektive 5 % och icke-fungerande jordfelsbrytare förekommer bland många av de testade fabrikaten. Vid bedömningen av resultatet bör vägas in att jordfelsbrytare placerade på campingplatser och småbåtshamnar är placerade i en tuff miljö samt det inte kan uteslutas att skötseln av anläggningarna spelar en roll. Till exempel sitter samtliga icke-fungerande jordfelsbrytare av fabrikat Malmbergs i en och samma anläggning och i enskild anläggning (diarienummer 12EV3674) fungerar inte 12 % av jordfelsbrytarna. I denna anläggning finns 16 av hela undersökningens 18 icke-fungerande jordfelsbrytarna av fabrikat F&G. 8
