1 PRODUKTBESKRIVNING/ANVÄNDARMANUAL INOMHUSBETJÄNAD PLÅTSTATION

2 INNEHÅLLSFÖRTECKNING 1. De olika stationstyperna 3 2. Grundläggning 4 Rekommendation för nätstation typ inomhusbetjänad plåtstation 4 3. Godsmottagning Leveranskontroll Information om levererad station Avlyft och uppställning 5 4. Transformatorrum Storlek på transformatorrum Oljeuppsamlingskärl Nedlyft av transformator i transformatorutrymmet 7 5. Allmän information om Nätstationen Testning och standarder Konstruktion/uppbyggnad Informations- och varningsanslag Kabelintag för in- och utgående kablar Kabelintag för reservkraft Installationsgolv 9 6. Tryckavlastning Jordning Stationsjordningsplint Högspänning Transformator Lågspänning Egenkontroll enligt IEC och ELSÄK-FS 11

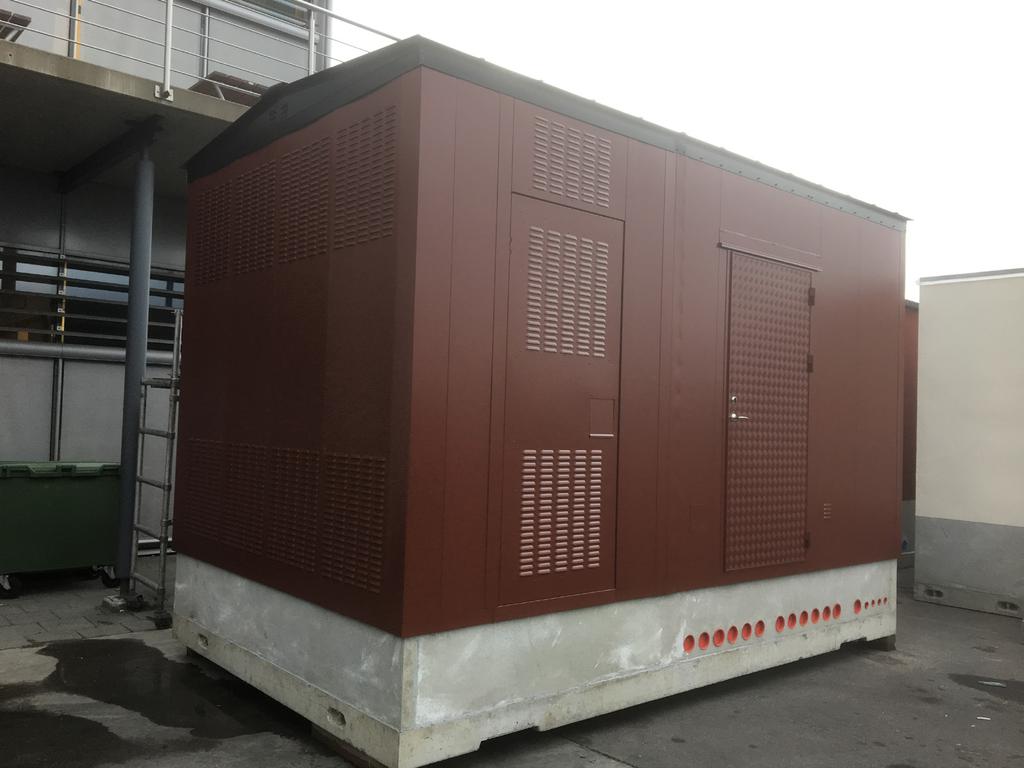

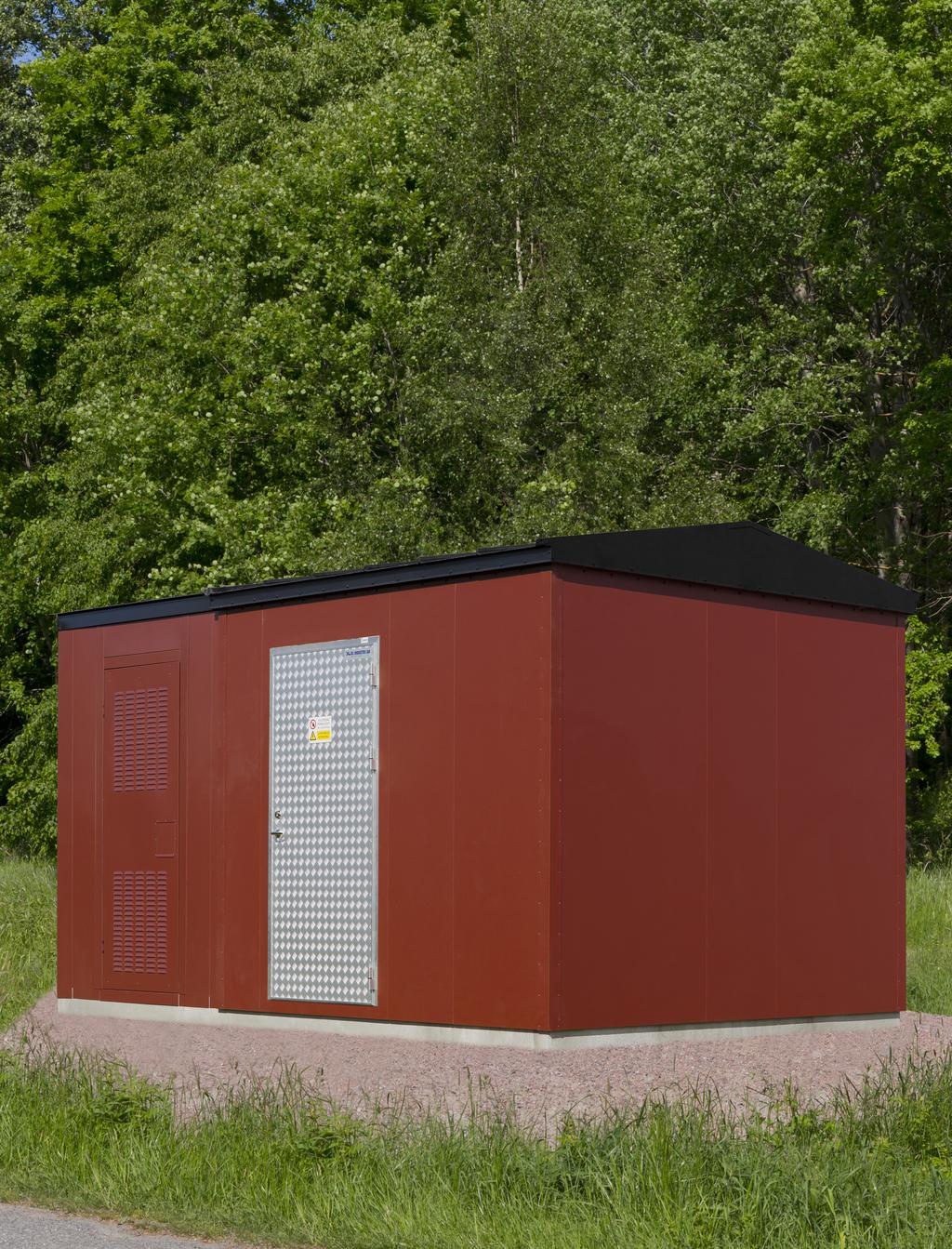

3 Produktbeskrivning/användarmanual Inomhusbetjänad plåtstation 3 1. DE OLIKA STATIONSTYPERNA Det finns sju olika varianter av inomhusbetjänad plåtstation. En oisolerad lite mindre variant och tre olika storlekar på isolerade stationer. De tre storlekarna kan användas antingen som trafohus eller teknikhus dvs två varianter av varje storlek. Se tabell 1 för några olika måttuppgifter för respektive modell. Ett exempel på en trafostation 4,7 visas i bild 1. Av lyfttekniska skäl kan totalvikten för en station med bestyckning inte överstiga 40 ton. Tabell 1: De sju olika stationstyperna av inomhusbetjänade plåtstationer med deras ytter- och innermått. Stationstyp Yttermått totalt hela stationen Innermått ställverks-/teknikdel Vikt obestyckad Djup kabelgrav H (mm) B (mm) L (mm) H (mm) B (mm) L (mm) Kg Oisolerad Trafostation 4, Trafostation 7, Trafostation 9,4 800 Fundament lev separat Teknikhus 4, Teknikhus 7, Teknikhus 9,4 800 Fundament lev separat Bild 1: Exempel på Inomhusbetjänad trafostation 4,7 i plåt.

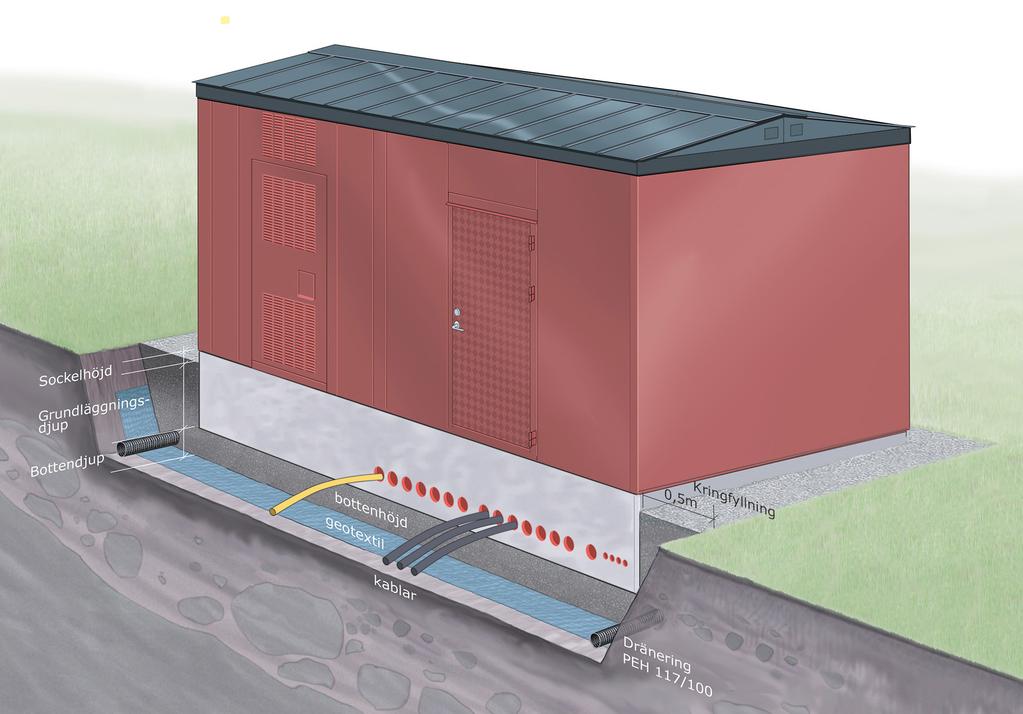

4 4 2. GRUNDLÄGGNING Rekommendation för nätstation typ inomhusbetjänad plåtstation. Bild 2: Illustration av grundläggning. Tabell 2: Olika grundläggning beroende på markförhållanden. Markförhållanden Bottenbädd/bottenhöjd Geotextil Dränering lutning 10% Typ Benämning Bottendjup Material 1 Sprängbotten, sprängstensfyllning, block 2 Grovkornig morän, grus, sand 3 Finkorning morän, siltig sand, silt, fast lera 0,2 m från närmaste sten Singel eller makadam 8-16, m Befintligt material. Sten > 60 mm borttages 0,3 m Singel eller makadam 8-16, Lös lera, torv, dy Geoteknisk undersökning erfodras Erfodras Erfodras vid sprängbotten Kringfyllning Singel eller makadam 8-16, Befintligt material. Sten > 60 mm borttages Erfodras Erfodras Singel eller makadam 8-16, 16-32

5 Produktbeskrivning/användarmanual Inomhusbetjänad plåtstation 5 3. GODSMOTTAGNING 3.1 LEVERANSKONTROLL Kontrollera att godset inte har skadats under transport. Godset ska besiktigas tillsammans med chauffören från transportföretaget före lossning från bil. Om skador uppstått, notera detta på fraktsedel samt gör en skadeanmälan skriftligt tillsammans med chauffören/transportföretaget. Kopia på fraktsedel med skadeanmälan skickas till: KL Industri AB Box 2039 SE Finspång Telefon: Telefax: INFORMATION OM LEVERERAD STATION På nätstationens märkskylt finns information om stationstyp, EBR benämning, KLs serie-/ordernummer, tillverkningsår och stationsvikt utan transformator. Skylten är placerad i ställverks/teknikutrymmet vid sidan av dörren. All nödvändig dokumentation om levererad station finns placerad i ritningsficka på samma plats. Dokumentationen innehåller enlinjescheman, apparatlistor, testprotokoll m.m 3.3 AVLYFT OCH UPPSTÄLLNING Normalt sker våra leveranser med egen bil med kran som lyfter av stationen på färdig grusbädd. Krav för uppställning på färdig bädd är körbar väg för tungt fordon samt att bädden EJ befinner sig längre än 8 meter från lastbilen. Markbädd ska vara utförd enligt instruktion, se kapitel 1 Grundläggning. Lyft av stationen sker med särade stroppar (lyftok krävs) som fästes i betongfundamentets lyftöglor (Bild 3) mha lyftanordning av typ Frimeda (Bild 4). Bild 3: Lyftöglor. Bild 4: Lyftanordning typ Frimeda.

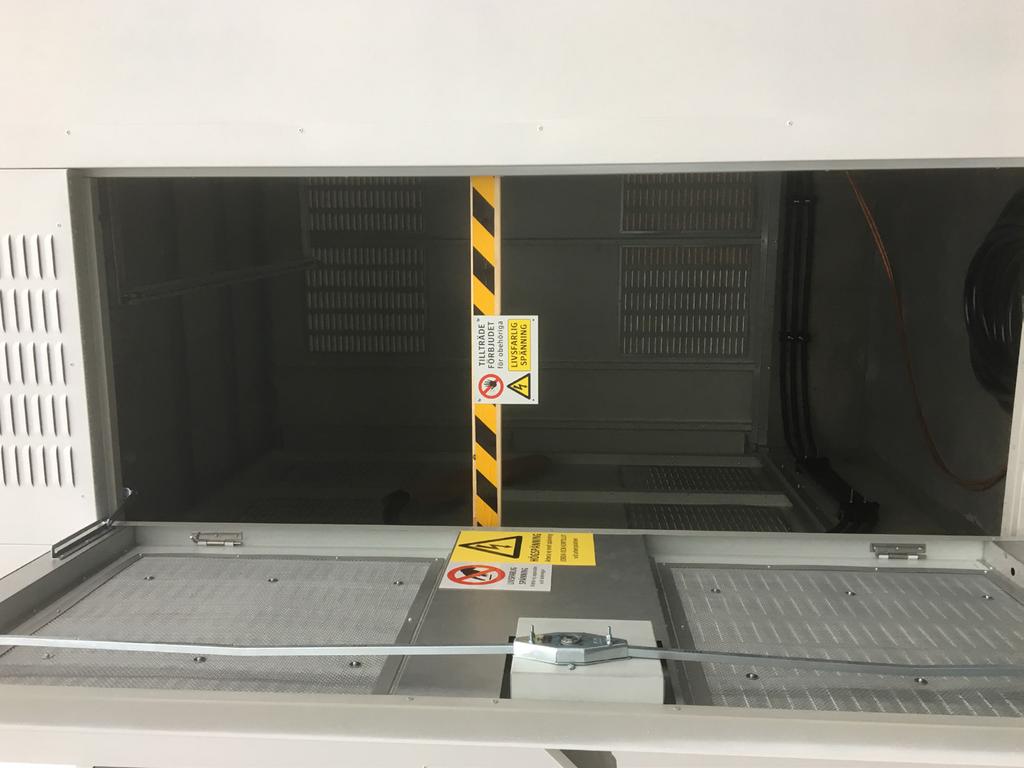

6 6 4. TRANSFORMATORRUM 4.1 STORLEK PÅ TRANSFORMATORRUM För inomhusbetjänade plåtstationer gäller följande max effekt för transformator samt mått på transformatorutrymme (Bild 5 och Tab 3). Transformatorutrymmet i inomhusbetjänade plåtstationer är inte avsett att fungera som tryckavlastningsrum. Se avsnitt om tryckavlastning. Bild 5: Trafoutrymme. Tabell 3: Trafoutrymme. Innermått transformatorutrymme L B H Isolerade stationer Oisolerad station Rekommenderat minimiavstånd mellan transformator och yttervägg är 400 mm. OBS! Var noga med att kontrollera mått vid montage av äldre transformatorer! 4.2 OLJEUPPSAMLINGSKÄRL Integrerat i betongfundamentet med kabelgrav finns oljeuppsamlingskärlet. Kärlets volym klarar 100% av totala oljevolymen/vikten på hermetiskt slutna transformatorer. Tack vare betongkonstruktionen föreligger ingen risk för läckage av olja eller inträngande av vatten.

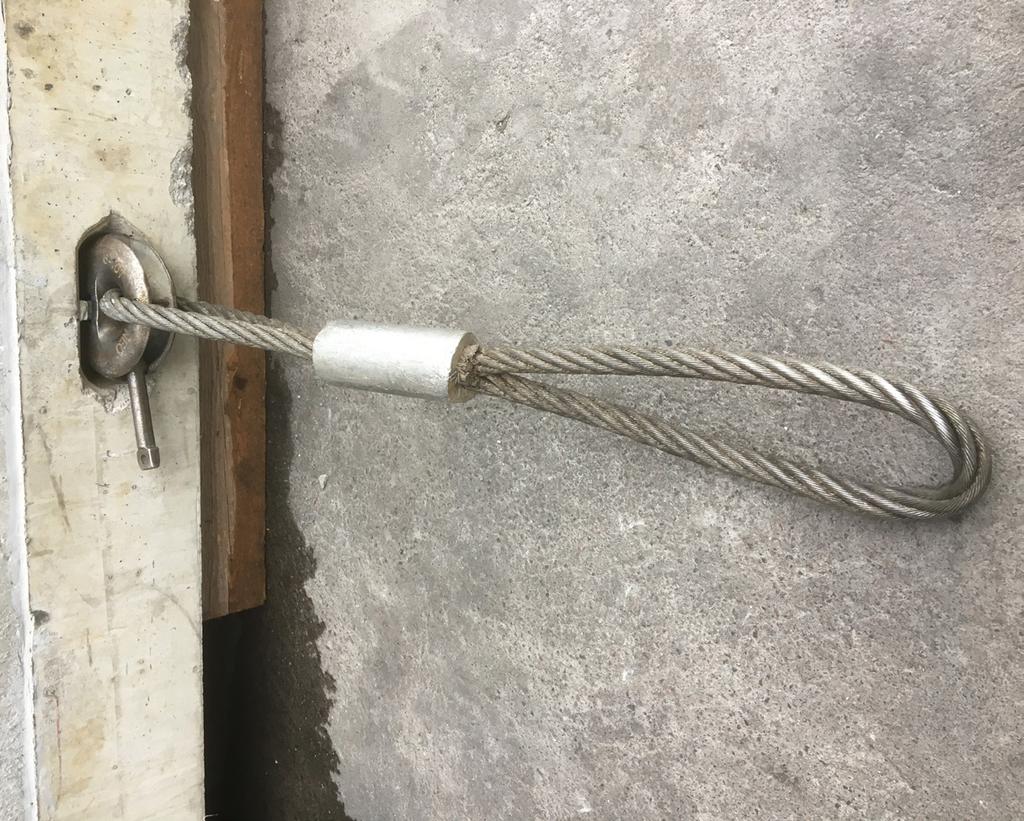

7 Produktbeskrivning/användarmanual Inomhusbetjänad plåtstation NEDLYFT AV TRANSFORMATOR I TRANSFORMATORUTRYMMET För att möjliggöra upp- och nedlyft av transformator är taket över transformatorutrymmet avlyftbart och försett med lyftöglor (Bild 6). Taket är monterat med 4 st. bult vilka lossas underifrån (Bild 7 och 8). Bild 6: Lyftöglor för tak över trafoutrymme. Bild 7 och 8: Bult som fäster taket över trafoutrymme.

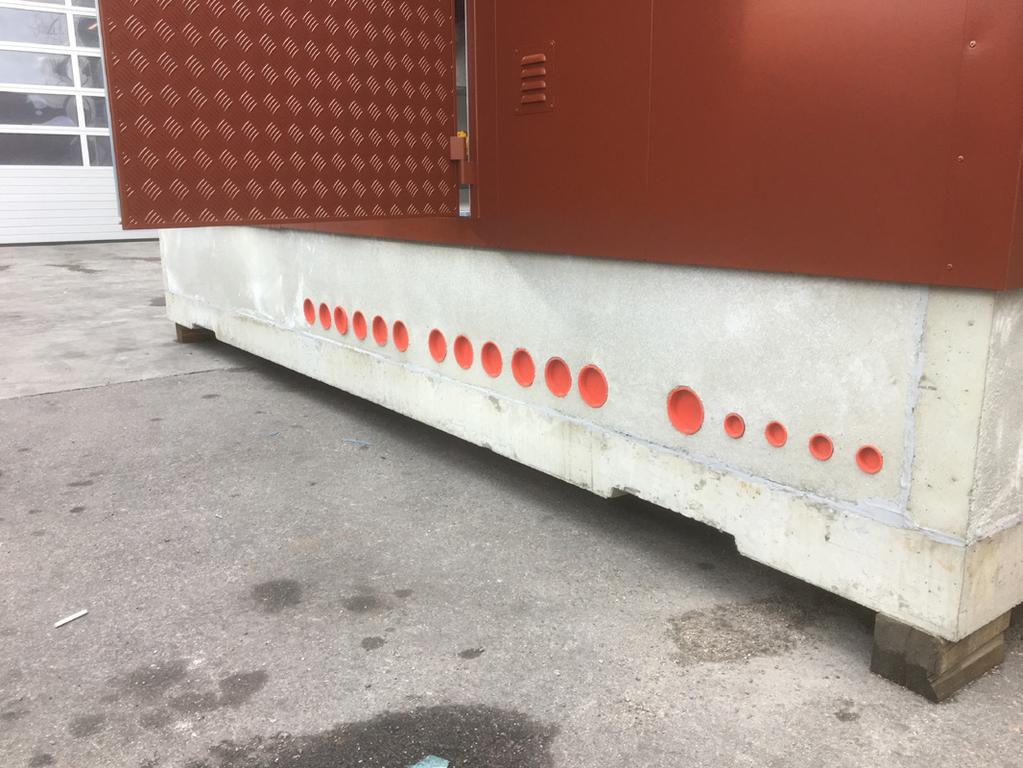

8 8 5. ALLMÄN INFORMATION OM NÄTSTATIONEN 5.1 TESTNING OCH STANDARDER Nätstationen är tillverkad och testad enligt IEC Samtliga stationer uppfyller även alla krav och rekommendationer enligt EBR KJ59: KONSTRUKTION/UPPBYGGNAD Byggnadsstommen består av ett ramverk tillverkat i aluzink. Ramverket ger en mycket stabil, tålig och smidig konstruktion. Fasaden (väggspeglar) och dörrar är tillverkade i korrosionssäker aluzinkplåt. Taket är som standard av typ sadeltak (lutning ) och målat i svart kulör. Ramverk är som standard målat i gråvit nyans. Väggspeglar och dörrar är som standard målade i VFM röd (NCS S6030- Y80R) alt grön (NCS S6005-G50Y). De isolerade varianternas ställverks- eller teknikrum har som standard väggar med 50 mm isolering, lackad plåt utåt samt en vitmålad plywood-skiva inåt. Som tillval finns 100 mm isolering. OBS! stationen kan förses med klotterskydd, kontakta KL Industri för mer information. OBS! Stationen får EJ tvättas med högtryckstvätt! HÖGSPÄNNING Dörrlåsen till transformatorutrymmet är som standard infällda, väder- och sabotageskyddade och anpassade för hänglås. Låstyp kan skilja beroende på tillverkningsår. Dörr till transformatorutrymmet är försedd med s.k. tvåpunktsstängning. Dörrar är även utförda med uppställningsbeslag. Fundamentet är tillverkat i betong och är anpassat för montage av transformator på fabrik. Fundamentet ger en stabil grund för byggnaden och minimerar risken för oljeläckage. 5.3 INFORMATIONS- OCH VARNINGSANSLAG Enligt SS-EN skall stationen vara försedd med informations- och varningsanslag. Varningsanslag finns placerade på alla dörrar till öppningsbara utrymmen. 5.4 KABELINTAG FÖR IN- OCH UTGÅENDE KABLAR Fundamentet förses med valbart antal öppningar tex 100 mm och 50 mm i diameter. Tätning kan ske med fogskum eller kabeltätningar. Bild 9: Kabelintag dörrsida.

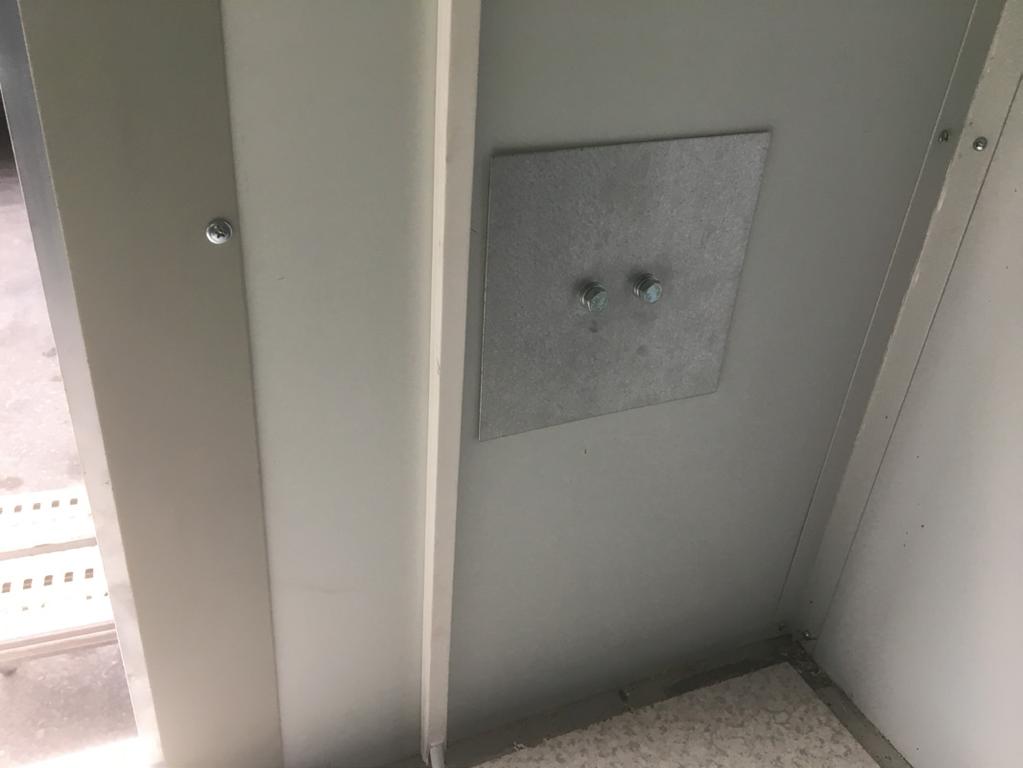

9 Produktbeskrivning/användarmanual Inomhusbetjänad plåtstation KABELINTAG FÖR RESERVKRAFT Reservkraftluckan sitter vid sidan av dörren nära lågspänningsställverket och lossas med två bultar på insidan (Bild 10). Bild 10: Reservkraftlucka. 5.6 INSTALLATIONSGOLV Ställverks-/teknikutrymmet har golvskivor på 600x600 mm vilka enkelt kan lyftas mha handtag med sugkoppar (Bild 11). Handtaget sitter i en hållare på väggen vid sidan av dörren. Bild 11: Lyfthandtag för golvskivor.

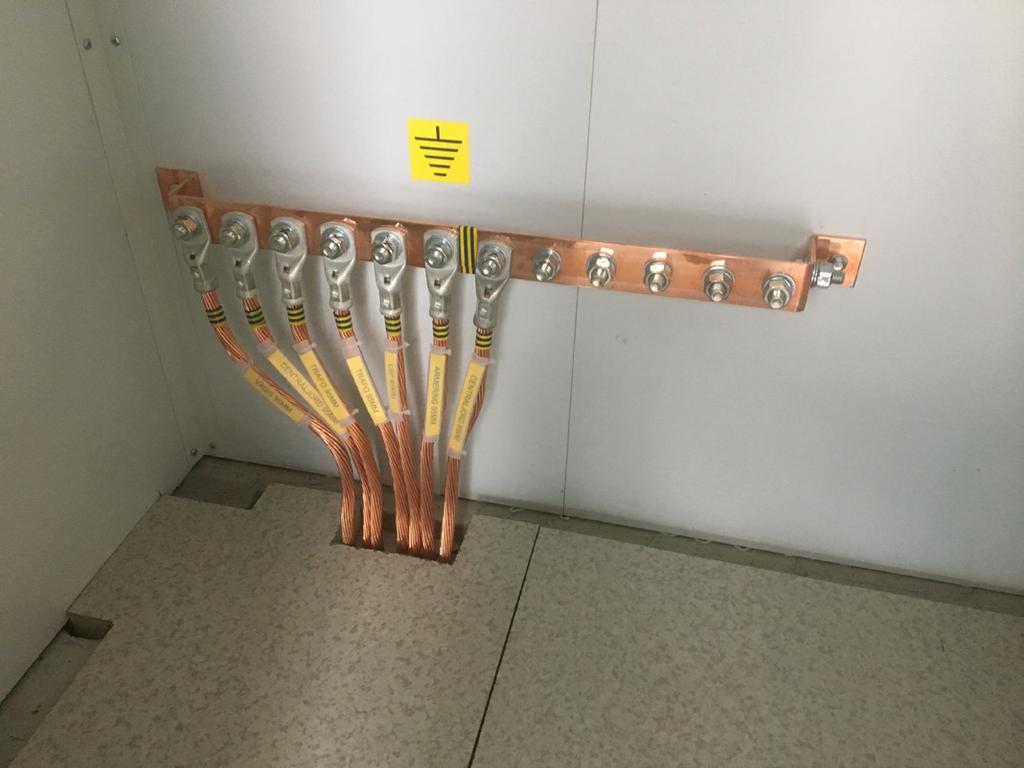

10 10 6. TRYCKAVLASTNING All elutrustning som tex ställverk är typgodkänd. I de fall tryckavlastning används är hela systemet dvs ställverk, tryckavlastningskanal och utblås samprovat. Utblåset sker via lucka oftast bultad endast i nedkant ut i fria luften. Luckan placeras så att minimiavståndet från mark upp till luckans nedkant är minst 2100 mm. Tryckavlastning i inomhusbetjänade stationer får ej ske in till traforum. 7. JORDNING 7.1 STATIONSJORDNINGSPLINT Stationens jordningsplint (Bild 12) är avsedd för skydds- och systemjordning. När inkommande jordlina är ansluten till plinten så är samtliga ingående apparater i stationen jordade genom ramjordning. Schema för stationsjordning medföljer varje levererad station och finns placerat i ritningsfickan i stationen. Bild 12: Stationens Jordningsplint. 7.2 HÖGSPÄNNING Jordningskopplare i HSP ställverket används för arbetsjordning av inkommande kabel och transformatorns uppsida (se enlinjeschema för levererad station). Anslutningsmöjlighet för inkommande kabels skyddsskärm finns på jordskena i respektive HSP fack. 7.3 TRANSFORMATOR Arbetsjordning på transformatorns uppsida sker genom jordningskopplare i HSP ställverket. Transformatorns chassi jordas med Cu-lina ansluten till jordskena i ställverksrum. 7.4 LÅGSPÄNNING Anslutning av inkommande kablars skyddsskärm/jordledare görs på respektive apparats PEN klämma (TN-C system) alt. PE klämma (TN-S system) som finns placerad på LSP ställverkets PEN-/PE skena.

11 Produktbeskrivning/användarmanual Inomhusbetjänad plåtstation 11 8 EGENKONTROLL ENLIGT IEC OCH ELSÄK-FS Samtliga anslutningar och förbindningar är momentdragna på fabrik. I enlighet med IEC skall kopplingsutrustning (nätstation) som transporteras från fabrik till uppställningsplats efterkontrolleras enligt punkterna nedan. Anledningen till efterkontroll beror på de vibrationer och skakningar som förekommer under transport. KL Industri hänvisar även till ELSÄK-FS 2010:3. Att kontrollera innan driftsättning: Efterdrag och kontrollera fabriksmonterade kabelförband och jordförbindningar Kontrollera anslutna kabelskärmar, apparater och chassijordning Se till att inkommande jordlinan är ansluten till stationens jordningsplint.

12 12 ANTECKNINGAR KL Industri AB Box 2039, Finspång Tel Ver rev A
