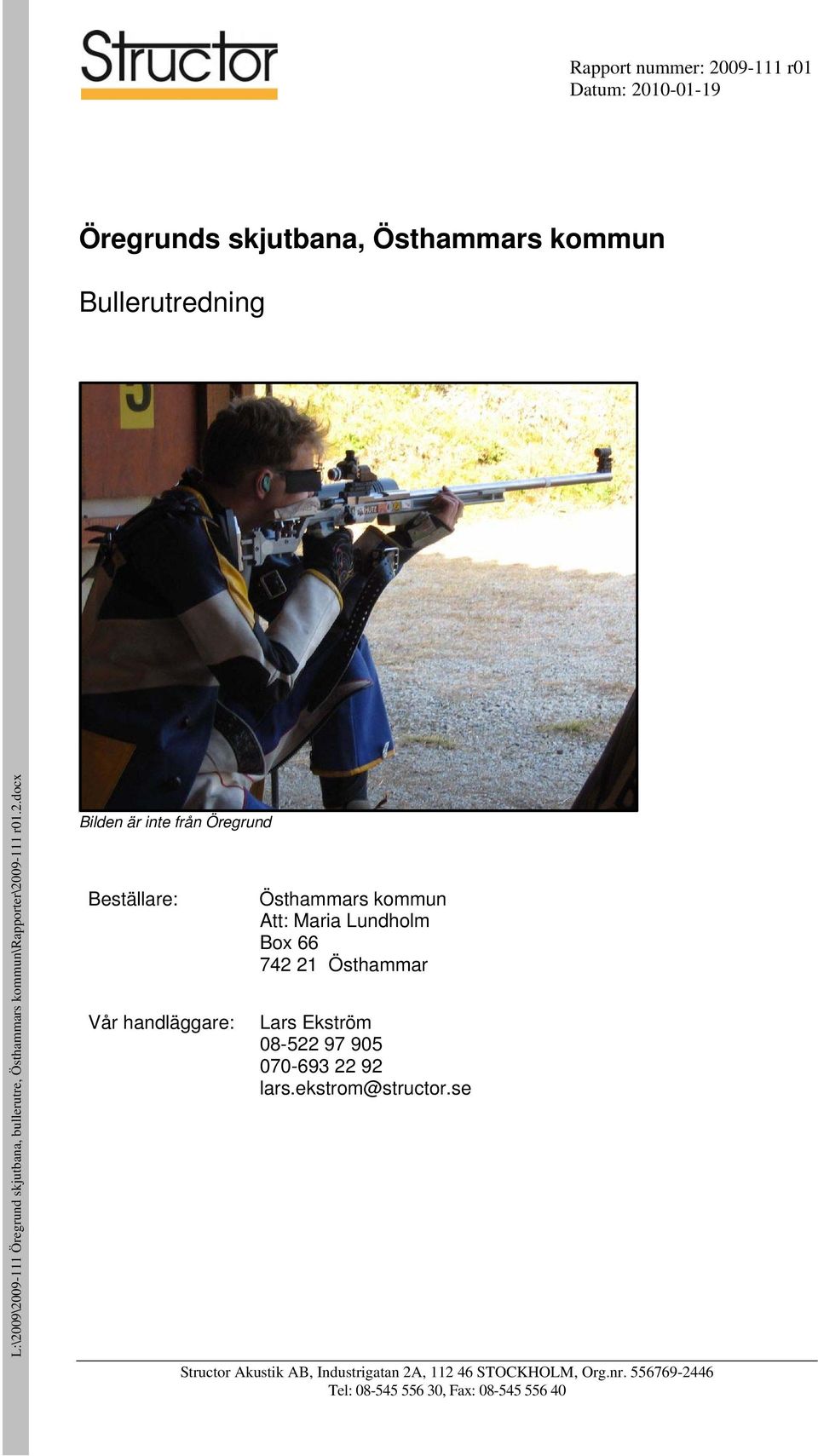

1 Rapport nummer: r01 Datum: Öregrunds skjutbana, Östhammars kommun Bullerutredning L:\2009\ Öregrund skjutbana, bullerutre, Östhammars kommun\rapporter\ r01.2.docx Bilden är inte från Öregrund Beställare: Vår handläggare: Östhammars kommun Att: Maria Lundholm Box Östhammar Lars kström Industrigatan 2A, STOCKHOLM, Org.nr Tel: , Fax:

2 Öregrund skjutbana, Östhammars kommun Rapport nummer r , sid 2 (6) Sammanfattning Beräkningar har utförts av skottbuller från Öregrunds skjutbana. Naturvårdsverket anger riktvärdet i ett intervall, dbai, för verksamheten. Resultaten visar att vid den vanligaste verksamheten, skjutning på korthållsbana, överskrids inte några riktvärden vid bostäder. Vid skytte på 300 m- banan överskrids dock riktvärdena vid ett antal bostadshus, se nedanstående tabell. Ljudnivåintervall (dbai) Antal bostadshus inom intervallet Möjliga bullerskyddsåtgärder diskuteras i avsnitt 8, och inverkan av skärmar redovisas. Innehållsförteckning 1 BAKGRUND ALLMÄNT OM SKOTTBULLR VRKSAMHTN VID SKJUTBANAN BDÖMNINGSGRUNDR BRÄKNINGSMTOD RSULTAT SKYDDSAVSTÅND MÖJLIGA ÅTGÄRDR... 6

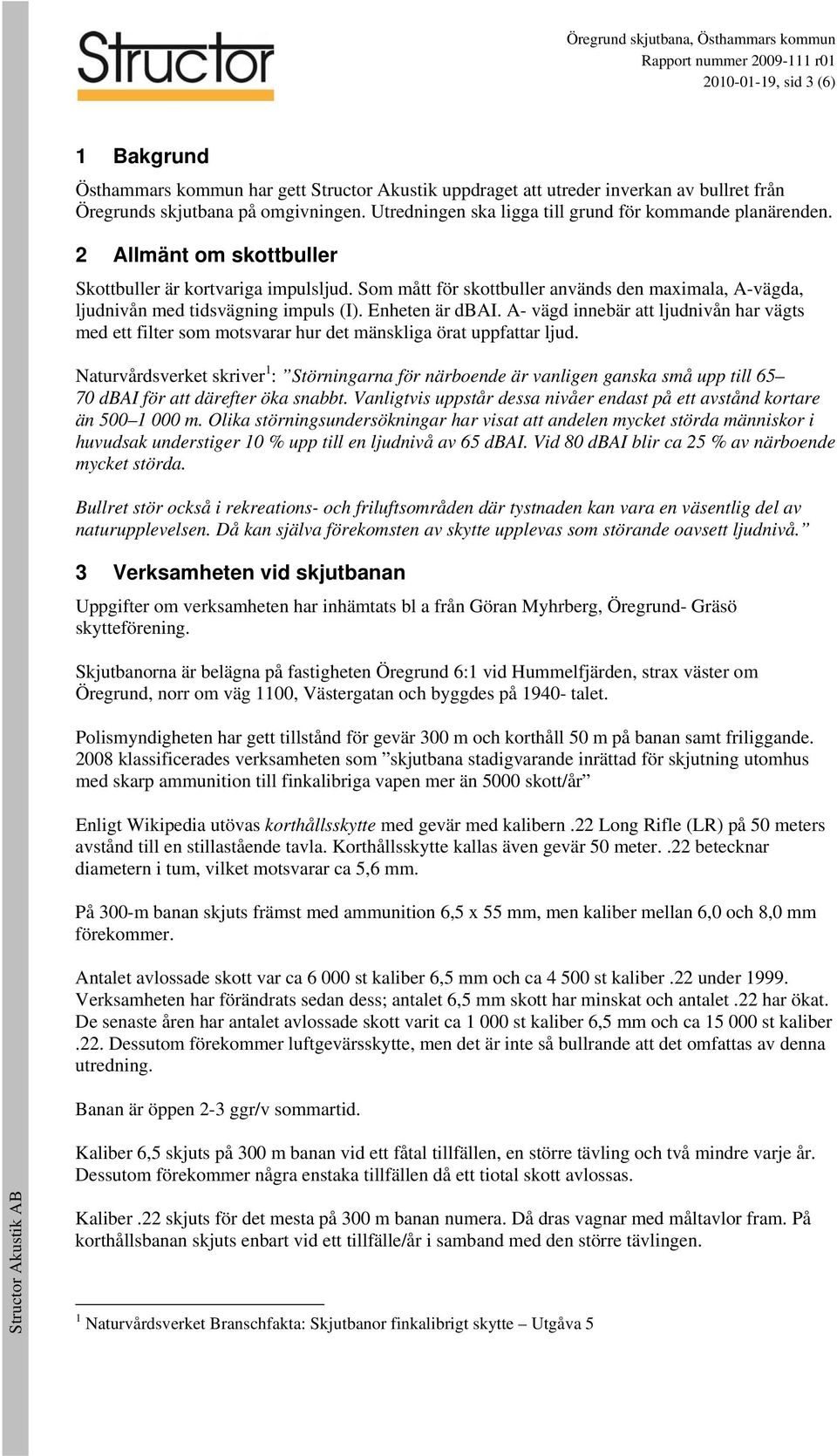

3 Öregrund skjutbana, Östhammars kommun Rapport nummer r , sid 3 (6) 1 Bakgrund Östhammars kommun har gett Structor Akustik uppdraget att utreder inverkan av bullret från Öregrunds skjutbana på omgivningen. Utredningen ska ligga till grund för kommande planärenden. 2 Allmänt om skottbuller Skottbuller är kortvariga impulsljud. Som mått för skottbuller används den maximala, A-vägda, ljudnivån med tidsvägning impuls (I). nheten är dbai. A- vägd innebär att ljudnivån har vägts med ett filter som motsvarar hur det mänskliga örat uppfattar ljud. Naturvårdsverket skriver 1 : Störningarna för närboende är vanligen ganska små upp till dbai för att därefter öka snabbt. Vanligtvis uppstår dessa nivåer endast på ett avstånd kortare än m. Olika störningsundersökningar har visat att andelen mycket störda människor i huvudsak understiger 10 % upp till en ljudnivå av 65 dbai. Vid 80 dbai blir ca 25 % av närboende mycket störda. Bullret stör också i rekreations- och friluftsområden där tystnaden kan vara en väsentlig del av naturupplevelsen. Då kan själva förekomsten av skytte upplevas som störande oavsett ljudnivå. 3 Verksamheten vid skjutbanan Uppgifter om verksamheten har inhämtats bl a från Göran Myhrberg, Öregrund- Gräsö skytteförening. Skjutbanorna är belägna på fastigheten Öregrund 6:1 vid Hummelfjärden, strax väster om Öregrund, norr om väg 1100, Västergatan och byggdes på talet. Polismyndigheten har gett tillstånd för gevär 300 m och korthåll 50 m på banan samt friliggande klassificerades verksamheten som skjutbana stadigvarande inrättad för skjutning utomhus med skarp ammunition till finkalibriga vapen mer än 5000 skott/år nligt Wikipedia utövas korthållsskytte med gevär med kalibern.22 Long Rifle (LR) på 50 meters avstånd till en stillastående tavla. Korthållsskytte kallas även gevär 50 meter..22 betecknar diametern i tum, vilket motsvarar ca 5,6 mm. På 300-m banan skjuts främst med ammunition 6,5 x 55 mm, men kaliber mellan 6,0 och 8,0 mm förekommer. Antalet avlossade skott var ca st kaliber 6,5 mm och ca st kaliber.22 under Verksamheten har förändrats sedan dess; antalet 6,5 mm skott har minskat och antalet.22 har ökat. De senaste åren har antalet avlossade skott varit ca st kaliber 6,5 mm och ca st kaliber.22. Dessutom förekommer luftgevärsskytte, men det är inte så bullrande att det omfattas av denna utredning. Banan är öppen 2-3 ggr/v sommartid. Kaliber 6,5 skjuts på 300 m banan vid ett fåtal tillfällen, en större tävling och två mindre varje år. Dessutom förekommer några enstaka tillfällen då ett tiotal skott avlossas. Kaliber.22 skjuts för det mesta på 300 m banan numera. Då dras vagnar med måltavlor fram. På korthållsbanan skjuts enbart vid ett tillfälle/år i samband med den större tävlingen. 1 Naturvårdsverket Branschfakta: Skjutbanor finkalibrigt skytte Utgåva 5

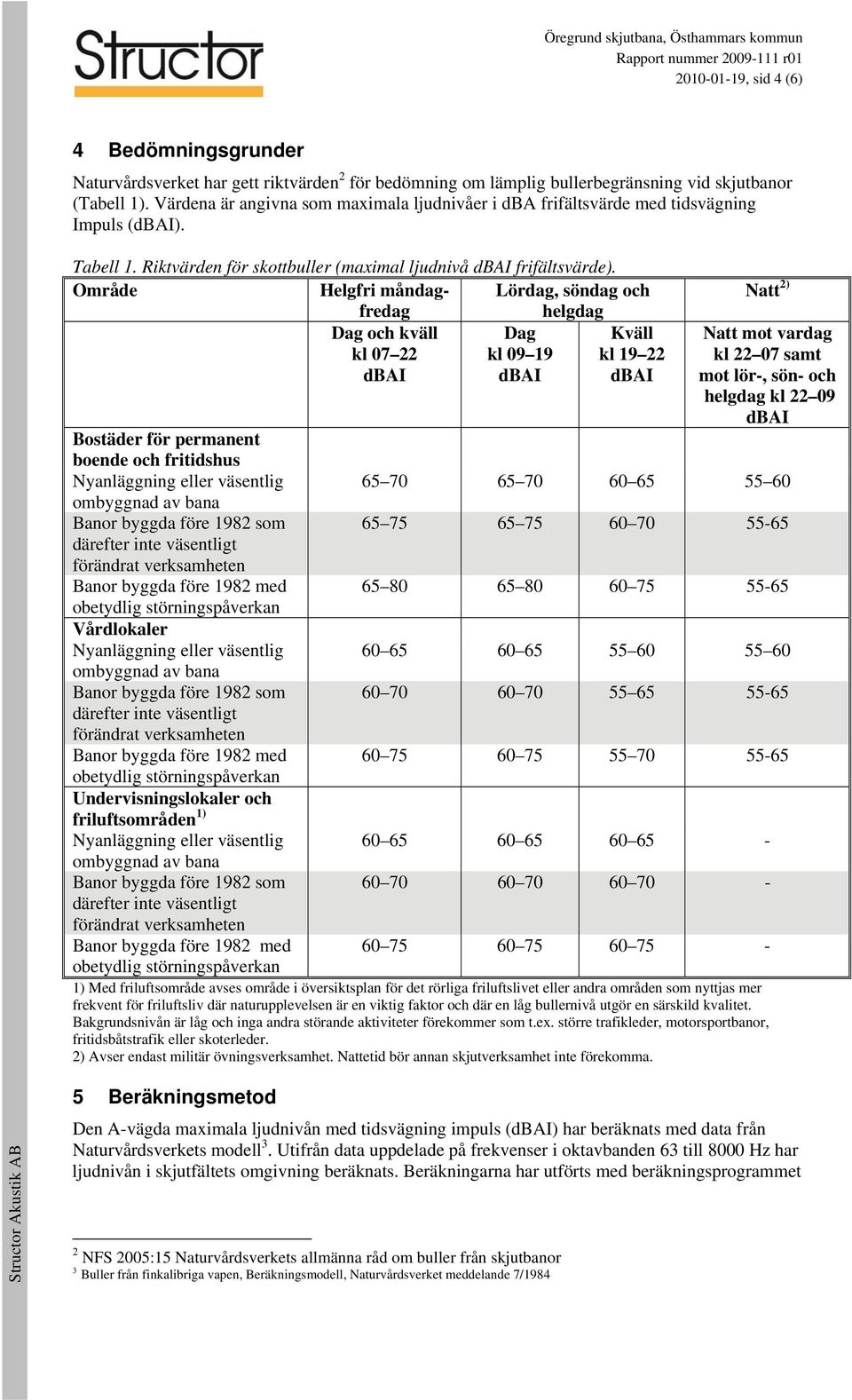

4 Öregrund skjutbana, Östhammars kommun Rapport nummer r , sid 4 (6) 4 Bedömningsgrunder Naturvårdsverket har gett riktvärden 2 för bedömning om lämplig bullerbegränsning vid skjutbanor (Tabell 1). Värdena är angivna som maximala ljudnivåer i dba frifältsvärde med tidsvägning Impuls (dbai). Tabell 1. Riktvärden för skottbuller (maximal ljudnivå dbai frifältsvärde). Område Helgfri måndagfredag Lördag, söndag och helgdag Dag och kväll Dag Kväll kl kl kl dbai dbai dbai Bostäder för permanent boende och fritidshus Nyanläggning eller väsentlig ombyggnad av bana Banor byggda före 1982 som därefter inte väsentligt förändrat verksamheten Banor byggda före 1982 med obetydlig störningspåverkan Vårdlokaler Nyanläggning eller väsentlig ombyggnad av bana Banor byggda före 1982 som därefter inte väsentligt förändrat verksamheten Banor byggda före 1982 med obetydlig störningspåverkan Undervisningslokaler och friluftsområden 1) Nyanläggning eller väsentlig ombyggnad av bana Banor byggda före 1982 som därefter inte väsentligt förändrat verksamheten Banor byggda före 1982 med obetydlig störningspåverkan Natt 2) Natt mot vardag kl samt mot lör-, sön- och helgdag kl dbai ) Med friluftsområde avses område i översiktsplan för det rörliga friluftslivet eller andra områden som nyttjas mer frekvent för friluftsliv där naturupplevelsen är en viktig faktor och där en låg bullernivå utgör en särskild kvalitet. Bakgrundsnivån är låg och inga andra störande aktiviteter förekommer som t.ex. större trafikleder, motorsportbanor, fritidsbåtstrafik eller skoterleder. 2) Avser endast militär övningsverksamhet. Nattetid bör annan skjutverksamhet inte förekomma. 5 Beräkningsmetod Den A-vägda maximala ljudnivån med tidsvägning impuls (dbai) har beräknats med data från Naturvårdsverkets modell 3. Utifrån data uppdelade på frekvenser i oktavbanden 63 till 8000 Hz har ljudnivån i skjutfältets omgivning beräknats. Beräkningarna har utförts med beräkningsprogrammet 2 NFS 2005:15 Naturvårdsverkets allmänna råd om buller från skjutbanor 3 Buller från finkalibriga vapen, Beräkningsmodell, Naturvårdsverket meddelande 7/1984

5 Öregrund skjutbana, Östhammars kommun Rapport nummer r , sid 5 (6) CadnaA i enlighet med den Nordiska beräkningsmetoden för industribuller 4. I beräkningarna har förutsatts att ljudet går genom ett 100 m brett skogsbälte och därmed dämpas med 5 db. Underlag till terrängmodellen har erhållits från beställaren. Beräkningar har utförts för skytte med kaliber Carl Gustav 6,5 mm NORMA Silvertorped på 300 m- banan samt Carl Gustav 63 Junior NORMA.22 LR på den nerkortade 300 m- banan och korthållsbanan. Dessa vapen kan anses vara representativa för verksamheten. Skjuthallarna är av fjällpanel med mineralull i taket och filt på väggarna. Ljudreduktion har antagits vara enligt skjuthall modell Z med korrektionskurva B enligt beräkningsmodellen, dvs 0 db framåt och åt sidan, och 16 db bakåt. Bländen finns inte. 6 Resultat Resultaten redovisas med färgfält på tre bifogade resultatritningar. De visar ljudutbredningen för skytte med kaliber Carl Gustav 6,5 mm på 300 m- banan och Carl Gustav 63 Junior.22 på den nerkortade 300 m- banan och korthållsbanan. tt bostadshus utsätts för maximal ljudnivå över 55 dbai vid skytte med kaliber.22. Det uppstår vid skjutning vid korthållsbanan, och nivån beräknas till 56 dba (ritning 3). Vid skytte på den nerkortade 300 m- banan överskrids inte några riktvärden (ritning 2). Vid skjutning med kaliber 6,5 utsätts ett antal bostadshus för ljudnivå över det lägsta tillämpliga riktvärdet 55 dbai. Se ritning 1 och Tabell 2. n viss osäkerhet råder om antalet bostadshus, eftersom det är oklart vilka byggnader som är vad, och någon byggnad kan ha missats, eftersom de är manuellt räknade från karta. De två bostäder som har högst nivå är Öregrund 3:13 (79 dbai) och Öregrund 188:3 (76 dbai). Tabell 2. Sammanställning av antal bostadshus inom olika ljudnivåintervall vid skjutning med kaliber 6,5. Viss osäkerhet i antalen föreligger. Ljudnivåintervall (dbai) Färg på resultatritningar Ljusblå Blå Grön Gul Orange Antal bostadshus inom intervallet 7 Skyddsavstånd Det är svårt att rekommendera skyddsavstånd, eftersom ljudet inte är lika starkt åt alla håll. I nedanstående tabell ges avståndet till olika ljudnivåer. Det är kortare i sidled än framåt. I och med att det finns en skjuthall är det mycket kort bakåt. Tabell 3. Ungefärligt avstånd till olika ljudnivåer. Vinkeln är mot skjutriktningen, 0º är framåt. Ljudnivå (dbai) Vinkel 0º 80º 0º 80º 0º 80º 0º 80º Avstånd nvironmental noise from industrial plants. General prediction method, Delta akustik, rapport nr 32

6 Öregrund skjutbana, Östhammars kommun Rapport nummer r , sid 6 (6) 8 Möjliga åtgärder Skottbullrets utbredning bakåt och åt sidorna är relativt enkel att minska. Rakt fram är det svårare. För att minska bullerspridningen åt sidorna kan byggnadens sidor förlängas med ljudabsorberande skärmar (Figur 1). Även mellan skjutplatserna kan skärmar monteras. Figur 1. xempel på skärm vid sidan av skjuthall. j från Öregrund. Framåt kan bullret minskas något genom att taket förlängs och förses med absorbent. Även stora bländen har visat sig ge effekt i framåtriktningen. Bländen är skärmar tvärs över kulbanan. På ritning 4 redovisas inverkan av en 3,5 m hög och 20 m lång bullerskärm som förlängning på skjuthallens östra sida samt ett blände över skottlinjen. Detta ska enbart ses som ett exempel på hur de kan utföras och vilken effekt som kan uppnås. n mer detaljerad projektering måste göras innan utformningen bestäms. Skärmar på sidan kan minska ljudnivån med db, och bländen med ca 5 db. Om skärmar etc uppförs bör även skjuthallen ses över så att den har fullgod ljudreduktion och -absorption. Upprättad av: Lars kström Bilaga: 4 ljudutbredningsritningar Granskad av: Kajsa Obäck

7 3:12 3:21 3:22 3:23 3:20 4:18 4:19 4:14 108:6 110:1 4:12 108:4 110:3 4:13 4:15 2:20 4:16 110:5 4:17 109:1 2:65 9 3:13 188:3 5:3 8: : :98 4:89 4:73 103:3 103:2 4:91 4:90 2 4:86 4:89 8:7 4: :16 8:2 1 4:110 8:6 104:1 110:8 8:3 4:72 4:81 8:9 8:4 8:8 8:5 110:17 184:1 4:83 188:5 4:74 4:76 180:1 8 4:77 4: : :9 6 4:79 4:71 112:2 112:1 2:31 4:78 3 s: :138 7: :1 4:139 71:9 71:1 71:4 6 4:97 4:41 112:4 11 4:82 113:4 113:1 114: :5 4:43 4: :3 62 8:21 115:1 s:2 4:99 115:17 115:2 4:35 71:8 4: :14 4:36 71: :5 117:4 71:5 70:8 181:4 118:2 117:3 116:2 115:21 115:16 115:12 71: :8 115:23 115:5 70:5 115:8 70:3 181:7 115:3 115:9 115:25 115:10 70:9 70:2 181:6 119:1 121:5 117:1 129:1 115:6 115:13 115:11 Ritning 1 Öregrunds skjutbana Structor Akustik Skottbuller Maximal ljudnivå Beräknat enligt Nordiska Beräkningsmodellen 2 m över mark ngelska Brunnen Yttre Hummelfjärden 0 > 55.0 dbai > 60.0 dbai > 65.0 dbai > 70.0 dbai > 75.0 dbai > 80.0 dbai > 85.0 dbai Uppdrag: Datum: Inre Hummelfjärden Ritad av: Lars kström A4 Skala 1: :147 Resultatfil: Skjutbana_65.cna Skytte vid 300 m- banan 115:24 Lortfjärden Mallmören

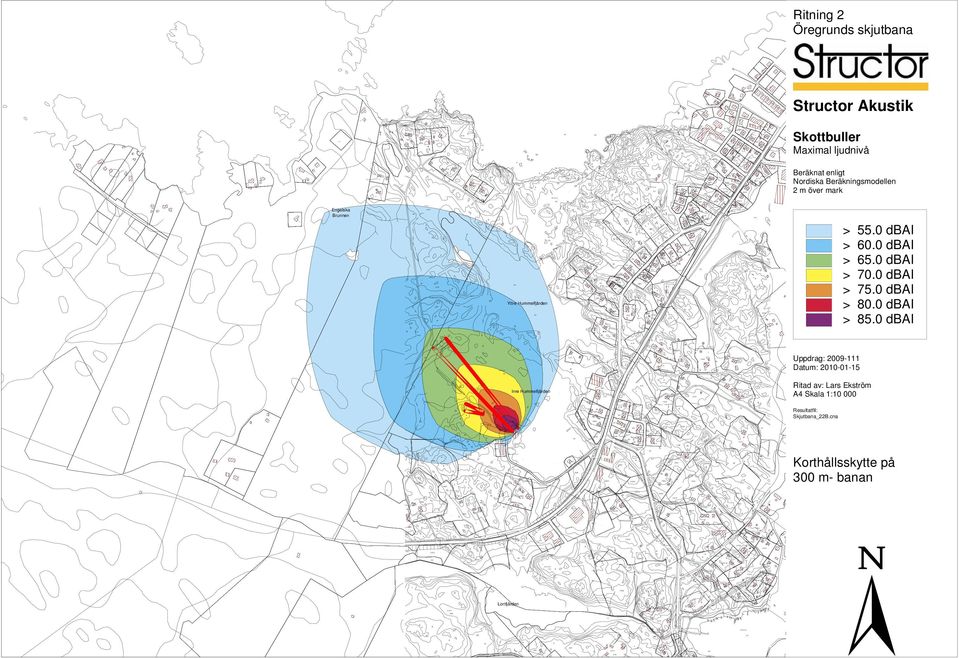

8 3:12 3:21 3:22 3:23 3:20 4:18 4:19 4:14 108:6 110:1 4:12 108:4 110:3 4:13 4:15 2:20 4:16 110:5 4:17 109:1 2:65 9 3:13 188:3 5:3 8: : :98 4:89 4:73 103:3 103:2 4:91 4:90 2 4:86 4:89 8:7 4: :16 8:2 1 4:110 8:6 104:1 110:8 8:3 4:72 4:81 8:9 8:4 8:8 8:5 110:17 184:1 4:83 188:5 4:74 4:76 180:1 8 4:77 4: : :9 6 4:79 4:71 112:2 112:1 2:31 4:78 3 s: :138 7: :1 4:139 71:9 71:1 71:4 6 4:97 4:41 112:4 11 4:82 113:4 113:1 114: :5 4:43 4: :3 62 8:21 115:1 s:2 4:99 115:17 115:2 4:35 71:8 4: :14 4:36 71: :5 117:4 71:5 70:8 181:4 118:2 117:3 116:2 115:21 115:16 115:12 71: :8 115:23 115:5 70:5 115:8 70:3 181:7 115:3 115:9 115:25 115:10 70:9 70:2 181:6 119:1 121:5 117:1 129:1 115:6 115:13 115:11 Ritning 2 Öregrunds skjutbana Structor Akustik Skottbuller Maximal ljudnivå Beräknat enligt Nordiska Beräkningsmodellen 2 m över mark ngelska Brunnen Yttre Hummelfjärden 0 > 55.0 dbai > 60.0 dbai > 65.0 dbai > 70.0 dbai > 75.0 dbai > 80.0 dbai > 85.0 dbai Uppdrag: Datum: Inre Hummelfjärden Ritad av: Lars kström A4 Skala 1: :147 Resultatfil: Skjutbana_22B.cna Korthållsskytte på 300 m- banan 115:24 Lortfjärden Mallmören

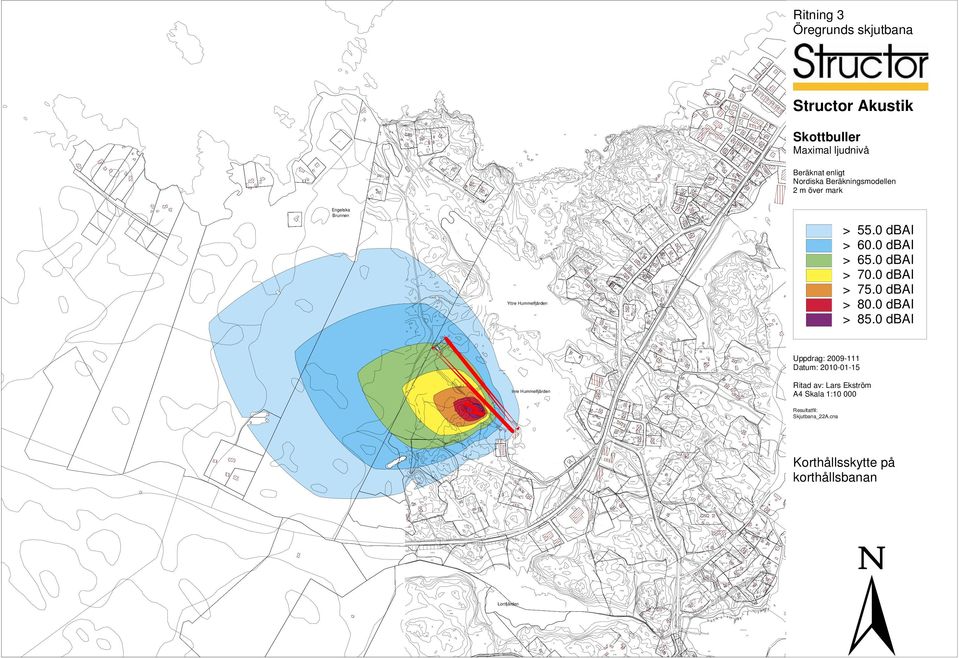

9 3:12 3:21 3:22 3:23 3:20 4:18 4:19 4:14 108:6 110:1 4:12 108:4 110:3 4:13 4:15 2:20 4:16 110:5 4:17 109:1 2:65 9 3:13 188:3 5:3 8: : :98 4:89 4:73 103:3 103:2 4:91 4:90 2 4:86 4:89 8:7 4: :16 8:2 1 4:110 8:6 104:1 110:8 8:3 4:72 4:81 8:9 8:4 8:8 8:5 110:17 184:1 4:83 188:5 4:74 4:76 180:1 8 4:77 4: : :9 6 4:79 4:71 112:2 112:1 2:31 4:78 3 s: :138 7: :1 4:139 71:9 71:1 71:4 6 4:97 4:41 112:4 11 4:82 113:4 113:1 114: :5 4:43 4: :3 62 8:21 115:1 s:2 4:99 115:17 115:2 4:35 71:8 4: :14 4:36 71: :5 117:4 71:5 70:8 181:4 118:2 117:3 116:2 115:21 115:16 115:12 71: :8 115:23 115:5 70:5 115:8 70:3 181:7 115:3 115:9 115:25 115:10 70:9 70:2 181:6 119:1 121:5 117:1 129:1 115:6 115:13 115:11 Ritning 3 Öregrunds skjutbana Structor Akustik Skottbuller Maximal ljudnivå Beräknat enligt Nordiska Beräkningsmodellen 2 m över mark ngelska Brunnen Yttre Hummelfjärden 0 > 55.0 dbai > 60.0 dbai > 65.0 dbai > 70.0 dbai > 75.0 dbai > 80.0 dbai > 85.0 dbai Uppdrag: Datum: Inre Hummelfjärden Ritad av: Lars kström A4 Skala 1: :147 Resultatfil: Skjutbana_22A.cna Korthållsskytte på korthållsbanan 115:24 Lortfjärden Mallmören

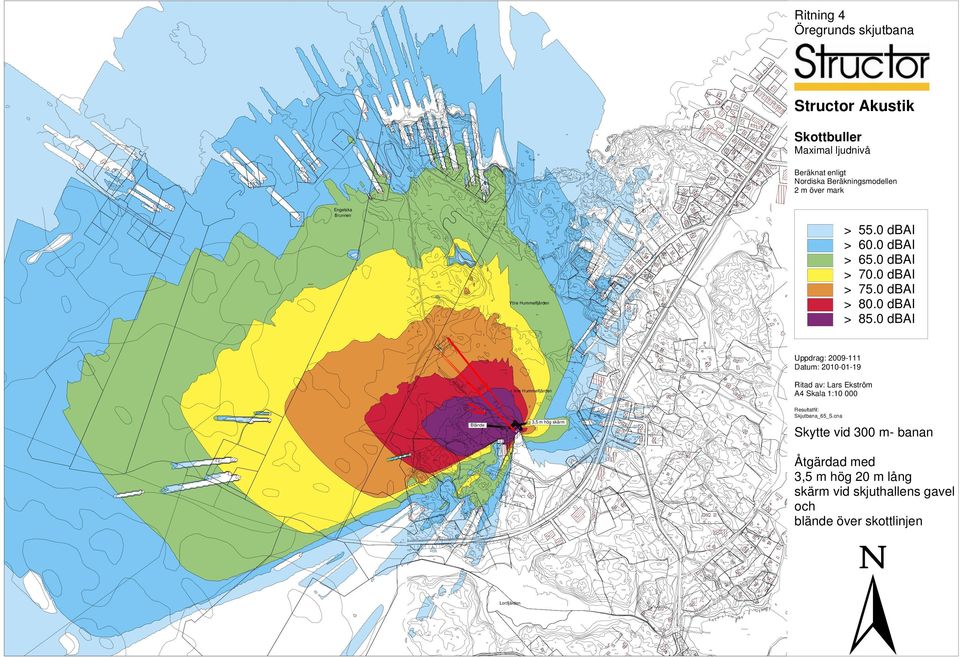

10 3:12 3:21 3:22 3:23 3:20 4:18 4:19 4:14 108:6 110:1 4:12 108:4 110:3 4:13 4:15 2:20 4:16 110:5 4:17 109:1 2:65 9 3:13 188:3 5:3 8: : :98 4:89 4:73 103:3 103:2 4:91 4:90 2 4:86 4:89 8:7 4: :16 8:2 1 4:110 8:6 104:1 110:8 8:3 4:72 4:81 8:9 8:4 8:8 8:5 110:17 184:1 4:83 188:5 4:74 4:76 180:1 8 4:77 4: : :9 6 4:79 4:71 112:2 112:1 2:31 4:78 3 s: :138 7: :1 4:139 71:9 71:1 71:4 6 4:97 4:41 112:4 11 4:82 113:4 113:1 114: :5 4:43 4: :3 62 8:21 115:1 s:2 4:99 115:17 115:2 4:35 71:8 4: :14 4:36 71: :5 117:4 71:5 70:8 181:4 118:2 117:3 116:2 115:21 115:16 115:12 71: :8 115:23 115:5 70:5 115:8 70:3 181:7 115:3 115:9 115:25 115:10 70:9 70:2 181:6 119:1 121:5 117:1 129:1 115:6 115:13 115:11 Ritning 4 Öregrunds skjutbana Structor Akustik Skottbuller Maximal ljudnivå Beräknat enligt Nordiska Beräkningsmodellen 2 m över mark ngelska Brunnen Yttre Hummelfjärden 0 > 55.0 dbai > 60.0 dbai > 65.0 dbai > 70.0 dbai > 75.0 dbai > 80.0 dbai > 85.0 dbai Uppdrag: Datum: Inre Hummelfjärden Ritad av: Lars kström A4 Skala 1: Blände 3,5 m hög skärm 7:147 Resultatfil: Skjutbana_65_S.cna Skytte vid 300 m- banan Åtgärdad med 3,5 m hög 20 m lång skärm vid skjuthallens gavel och blände över skottlinjen 115:24 Lortfjärden Mallmören
